| Type de produit | Alimentation d'énergie non interruptible (UPS) |
| Marque | Phoenix Contact |
| Modèle | QUINTUPS 24DC 24DC 5 |
| Tension d'entrée nominale | 24 V DC |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie nominal (mode secteur) | 5 A (valeur typique, selon modèle) |
| Courant de sortie nominal (mode batterie) | 5 A (valeur typique) |
| Technologie de batterie | Batterie au plomb sans entretien (intégrée) |
| Signalisation par LED | LED verte (Power in OK), rouge (Alerte), jaune (Mode batterie), verte (Charge batterie) |
| Sortie de couplage (relais) | Relais pour signalisation d'état (mode batterie, charge batterie) |
| Indice de protection | IP20 |
| Montage | Montage sur rail DIN (horizontal recommandé) |
| Refroidissement | Par convection (espacer de 5 cm en haut et en bas) |
| Température de fonctionnement | -25 °C à 70 °C (estimation) |
| Humidité admissible | Jusqu'à 95 % sans condensation (estimation) |
| Homologations | Classe I, Division 2 (zones ATEX) |
| Protection contre les surcharges | Power Boost permanent (jusqu'à 12 ms pour les pointes) |
| Raccordement | Borniers à vis, câbles cuivre (section max. 2.5 mm²) |
| Entretien | Ne pas travailler sous tension ; remplacer la batterie selon procédure |
| Dimensions (L x H x P) | Environ 120 x 130 x 125 mm (estimation) |
| Poids | Environ 1.2 kg (estimation) |
FOIRE AUX QUESTIONS - QUINTUPS 24DC 24DC 5 Phoenix Contact
Que signifie la LED rouge allumée sur le QUINTUPS 24DC 24DC 5 ?
La LED rouge indique une alerte. Cela peut correspondre à une surcharge, une température excessive ou un défaut de la batterie. Consultez la notice pour le diagnostic.
Comment installer le QUINTUPS 24DC 24DC 5 ?
Montez l'appareil sur un rail DIN horizontalement. Assurez une convection suffisante en laissant 5 cm d'espace libre en haut et en bas. Raccordez l'entrée et la sortie selon le schéma de câblage.
Quelle est la fonction du relais de sortie ?
Le relais de sortie permet de signaler l'état de l'UPS à un automate ou un système de surveillance. Il peut être configuré pour signaler le mode batterie ou la charge.
Puis-je remplacer la batterie moi-même ?
Oui, la batterie est remplaçable. Suivez les consignes de sécurité : débranchez l'alimentation, retirez le capot, déconnectez l'ancienne batterie et insérez la neuve en respectant la polarité.
Quelle est la tension de sortie en mode batterie ?
La tension de sortie en mode batterie est également de 24 V DC, mais peut varier légèrement selon l'état de charge de la batterie.
Le QUINTUPS 24DC 24DC 5 est-il adapté aux environnements explosifs ?
Oui, il est homologué pour une utilisation en Classe I, Division 2 (ATEX). Respectez les consignes de sécurité pour ne pas compromettre la protection.
Que faire si l'UPS ne s'allume pas ?
Vérifiez la tension d'entrée (24 V DC), les fusibles et les connexions. Si la LED reste éteinte, la batterie peut être déchargée ou l'appareil défectueux. Contactez le support technique.
Quelle est la durée de vie de la batterie ?
La durée de vie typique est de 3 à 5 ans selon les conditions d'utilisation et la température ambiante.
Peut-on utiliser l'UPS sans batterie ?
Non, l'appareil est conçu pour fonctionner avec une batterie intégrée. Sans batterie, il ne peut pas fournir une alimentation de secours.
Comment interpréter le voyant jaune ?
Le voyant jaune indique que l'UPS est en mode batterie, c'est-à-dire que l'alimentation secteur est absente ou hors tolérance.
Questions des utilisateurs sur QUINTUPS 24DC 24DC 5 Phoenix Contact
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Alimentation d'énergie non interruptible au format PDF gratuitement ! Retrouvez votre notice QUINTUPS 24DC 24DC 5 - Phoenix Contact et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil QUINTUPS 24DC 24DC 5 de la marque Phoenix Contact.

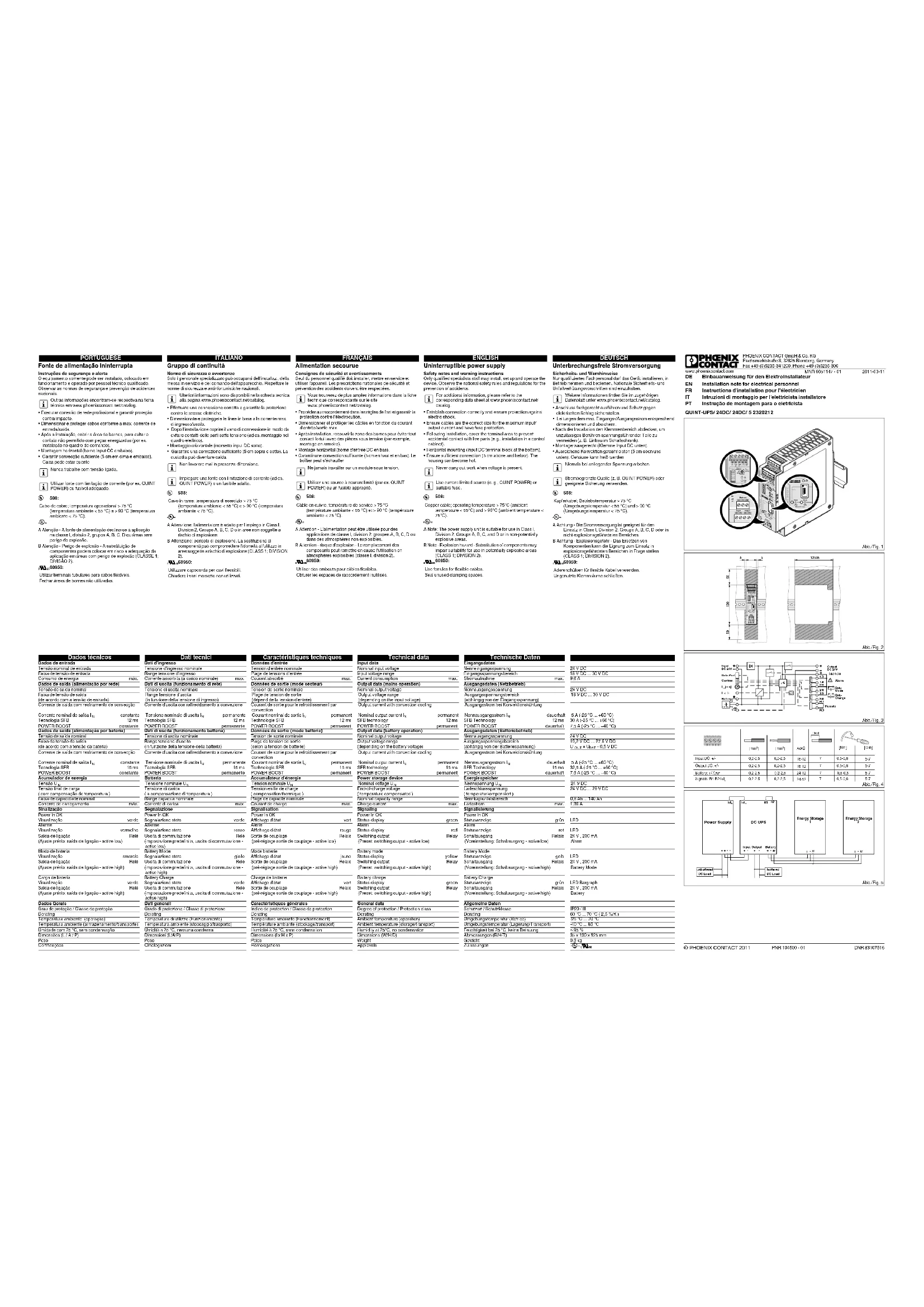

MODE D'EMPLOI QUINTUPS 24DC 24DC 5 Phoenix Contact
| FINANÇAIS | |
| Alimentation secourureConsignes de sécurité et avertissementsA d'impôt du personnel, la mettre en service et utiliser l'apparell. Les prescriptions nationales de sécurité et prevention des accidents doivent être respectibles.V | |
| 1 Vous trouverez de plus amples informations dans la fiche techniques supplante sur le site www.phoenixcontact.net/catalog.Procler au radonnement dans le règles de l'art de garantir la protection con réchaution. | |
| 2 Dimensionner et protéger les câbles en fonction du courant d'entrée/sorte max.Ampires installation de la zone de bonne cours pour éviter tout contact tortut avec des pièces sous tension (par exemple, montage en armoire). | |
| 3 Montage horizontaire d'une ordite de BC sont max. | |
| 4 Garantir une convection sourceilise (5 cm en haut et en bas). Le boîtier peut s'échauffer | |
| 5 Je jamais travailler sur un module sous tension. | |
| RÉ 508:Câble en cuivre, température de service >75 °C(temprature amblante < 55 °C) et @ 30 °C (température amblante < 75 °C) | |
| B : Attention : L'alimentation peut être utilisée pour des applications de classe I, division 2, groupes A, B, C, D ou dans des atmosphères non atmosplus. | |
| A : Attention : Récution d'éplosion : Le remplacement des composants peut remettre en cause l'utilisation en atmosphères atmosplus (classe I, division 2). | |
| R : Utiliser des embouts pour câbles flexibles.Obturer les espaces de raccordement inutilisés. | |
| Caractéristiques techniques | |
| Données d'entrée | |
| Tension d'entrée nominale | |
| Plage de tensiones d'entrée | |
| Courant absorbe | max. |
| Données de sortie (mode secteur) | |
| Tension de sortie nominale | |
| Plage de tension de sortie (dépendé la tension d'entrée) | |
| Courant ordine sortie pour le refroidissement par convection | |
| Courant nominal de sortie Ib0 | permanent |
| 12 ms | |
| POWER BOOST | permanent |
| Données de sortie (mode batterie) | |
| Tension de sortie nominale | |
| Plage de tension de sortie (selon la tension de batterie) | |
| Courant de sortie pour le refroidissement par convection | |
| Courant nominal de sortie Ib0 | permanent |
| Technologie SPFB | 15 ms |
| POWER BOOST | permanent |
| Accumulateur d'énergie | |
| Tension nominale | |
| Tension en fin de charge (compensation thermique ) | |
| Plage de capacité nominale | |
| Courant de charge | max. |
| Signalisation | |
| Power in DK | |
| Affichage d'état | vert |
| Alerte | |
| Affichage d'état | rouge |
| Sortie de couplage | Relais |
| (pré-réglage sortie de couplage - active low) | |
| Mode batterie | |
| Affichage d'état | jaune |
| Sortie de couplage | Relais |
| (pré-réglage sortie de couplage - active high) | |
| Charge de batterie | |
| Affichage d'état | vert |
| Sortie de couplage | Relais |
| (pré-réglage sortie de couplage - active high) | |
| Caractéristiques générales | |
| Indice de protection / Glasse de protection | |
| Dentains | |
| Température amblanité (Fonctionnement) | |
| Température amblanité UHV (clockage/transport) | |
| Humidité à 25 °C, sans condensation | |
| Dimensions (i x H x P) | |
| Poids | |
| Homologations | |
