Type de produit	Miroir intelligent connecté
Marque	Haier
Modèles compatibles	M3-23IN, M3S-23IN, M3-23IN-80EP, M3S-23IN-80EP
Taille de l'écran (diagonale)	23.6 pouces
Dimensions du miroir (L × H)	800 × 600 mm
Zone d'affichage (L × H)	521 × 293 mm
Résolution d'affichage	1920 × 1080 pixels (Full HD)
Processeur	1,5 GHz quad-core Cortex-A7
Mémoire vive (RAM)	2 Go DDR3
Stockage interne	16 Go eMMC
Système d'exploitation	Android 5.0
Écran tactile	Capacitif multipoint
Reconnaissance vocale	Double microphone avec réduction de bruit en champ lointain
Haut-parleurs intégrés	2 × 3 W
Connectivité réseau	Wi-Fi 802.11 b/g/n, Bluetooth 4.0
Ports	1 × USB
Alimentation électrique	100-240 V ~ 50/60 Hz, 500 mA
Consommation maximale	30 W
Consommation en veille	2 W
Indice de protection	IP65
Certification	CCC
Contenu de la boîte (modèle M3S-23IN)	Miroir, USB Gateway, détecteur multifonction, capteur d'odeur, pèse-personne, analyseur de peau, interrupteur mural simple, interrupteur mural double, balance impédancemètre, support de montage

FOIRE AUX QUESTIONS - M3S23IN HAIER

Comment installer le miroir Haier M3S23IN ?

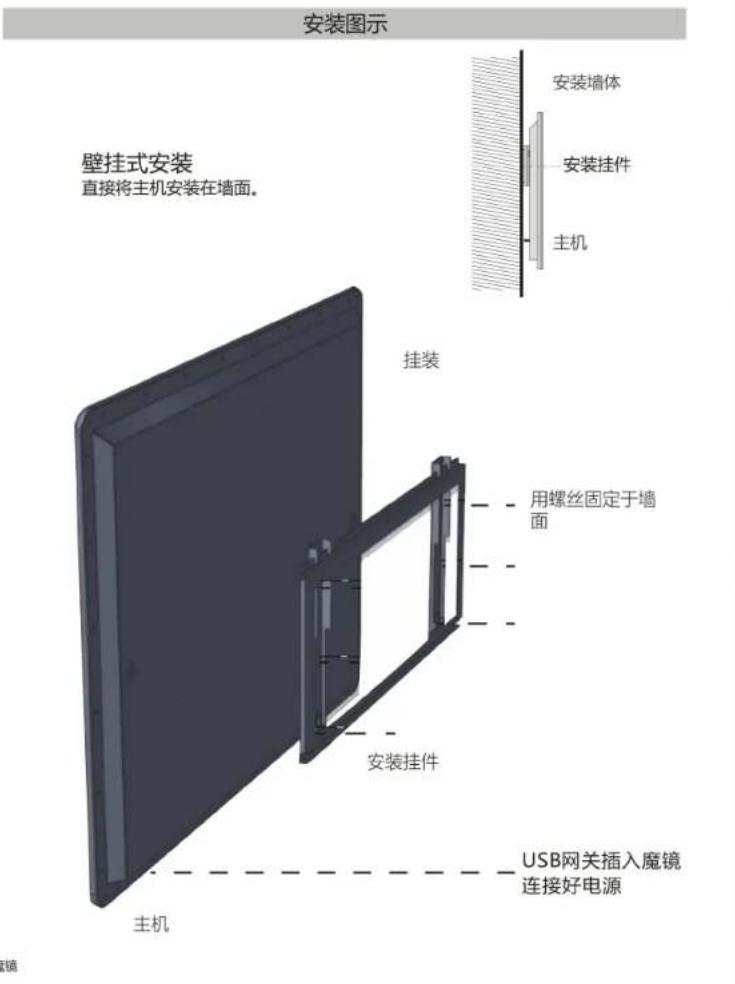

Le miroir se fixe au mur à l'aide du support de montage fourni. Percez des trous aux emplacements indiqués, insérez les chevilles, puis vissez le support. Accrochez le miroir sur le support en alignant les pattes de fixation. Assurez-vous que l'installation est solide avant de brancher l'alimentation.

Comment connecter les périphériques (détecteurs, balances, etc.) ?

Insérez la clé USB Gateway dans le port USB du miroir. Activez le mode « Autoriser l'appairage » dans l'interface du miroir (balayez vers le bas depuis l'accueil). Mettez ensuite chaque périphérique en mode appairage (généralement 4 pressions rapides sur le bouton de fonction). Le voyant du périphérique clignote puis s'allume fixe pour confirmer la connexion.

Que faire si l'écran tactile ne répond plus ?

Essayez de redémarrer le miroir en débranchant l'alimentation pendant quelques secondes. Si le problème persiste, vérifiez qu'aucun film protecteur n'empêche le toucher. Utilisez un chiffon doux pour nettoyer l'écran. En dernier recours, effectuez une réinitialisation d'usine (voir la notice).

Comment nettoyer le miroir sans l'endommager ?

Utilisez un chiffon doux et non pelucheux légèrement humide (eau claire). N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants pour vitres contenant de l'ammoniaque. Évitez de vaporiser un liquide directement sur l'écran ; appliquez-le d'abord sur le chiffon.

Quels modèles de miroir Haier sont concernés par cette notice ?

Les modèles M3-23IN, M3S-23IN, M3-23IN-80EP et M3S-23IN-80EP. La différence réside dans les accessoires inclus (USB Gateway, détecteurs, balances, etc.). Le miroir lui-même est identique pour tous.

Comment utiliser la reconnaissance vocale ?

Le miroir dispose de deux microphones et d'une réduction de bruit. Parlez clairement à proximité du miroir (environ 1 mètre) après avoir activé l'assistant vocal. Les commandes disponibles incluent la météo, le contrôle des lumières, la lecture de musique, etc. Consultez la notice pour la liste complète.

Comment réinitialiser le miroir aux paramètres d'usine ?

Allez dans les Paramètres du système Android, puis sélectionnez « Sauvegarde et réinitialisation ». Choisissez « Réinitialisation des données d'usine ». Confirmez l'opération. Notez que cela effacera toutes les données personnelles et les périphériques appairés.

Que faire si le miroir ne se connecte pas au Wi-Fi ?

Vérifiez que votre routeur est allumé et que le mot de passe saisi est correct. Assurez-vous que le miroir est à portée du réseau (max 30 m avec obstacles). Redémarrez le miroir et le routeur. Si le problème persiste, réinitialisez les paramètres réseau dans les paramètres Wi-Fi du miroir.

Comment mettre à jour le logiciel du miroir ?

Les mises à jour sont délivrées automatiquement via Internet lorsque le miroir est connecté au Wi-Fi. Vous pouvez vérifier manuellement la disponibilité d'une mise à jour dans les Paramètres « À propos du système ». Suivez les instructions à l'écran pour installer une mise à jour.

Où trouver le service après-vente Haier pour ce miroir ?

Consultez le site officiel www.haier.com ou contactez le service client au 400699999 (numéro valable en Chine). Pour d'autres pays, référez-vous au support local Haier. Conservez votre preuve d'achat pour bénéficier de la garantie d'un an.

MODE D'EMPLOI M3S23IN HAIER

海尔集团 北京创世魔镜科技有限公司

地址：青岛经济技术开发区海尔工业园

在线报修地址：http://service.haier.com

售后服务热线：400699999

网址：www.haier.com

版次：2016年第1版

03A8353H1H174eH 1H10AdO，造增加分路及管字如飞，面计料，求

Haier

智慧浴室魔镜说明书

型号：M3-23IN

M3S-23IN

M3-23IN-80EP

M3S-23IN-80EP

Haier

目录

概述 01
魔镜 03
USB网关 09
多功能探测器 11
异味传感器 16
体重秤 19
肌肤仪 21
墙面开关 24
体脂秤 29
热水器 32
售后 33

Haier

1 概述

随着生活品质的提高以及智能家居的普及，用户对洗浴环境的舒适、便捷、智能、健康、趣味要求也越来越高，海尔智慧浴室刚好满足了上述需求，给用户带来超预期的洗浴体验和乐趣。

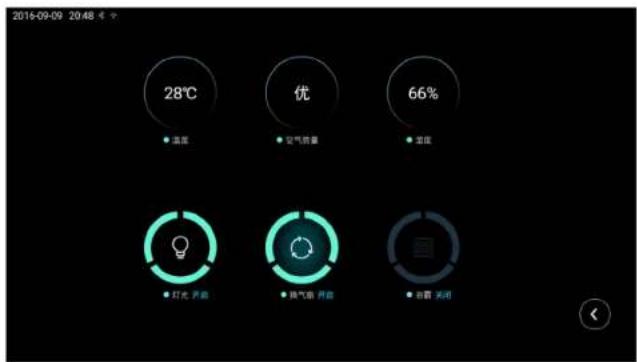

智慧浴室包括环境系统、健康系统、热水系统和娱乐系统，魔镜就是这四大系统与用户的交互终端以及各个终端智能硬件的连接枢纽，并提供网络服务与云服务。魔镜会实时显示当地天气预报，浴室的温湿度，空气质量，同时根据这些指数来实现浴霸、排风扇、灯光的自动开启与关闭，还会满足用户对热水器的操作以及显示热水器的运行状态，同时还包括健康系统设备的测试以及数据的存储，这些数据都会保存到云端，形成家庭成员的健康档案，并提供精准的健康服务。

Haier

装箱清单

型号\数量\产品	魔镜	USB网关	多功能探测器	异味传感器	体重秤	肌肤仪	单路墙面开关	双路墙面开关	体脂秤	电热水器80EP	安装挂架
M3-23IN	1	0	0	0	1	1	0	0	0	0	1
M3S-23IN	1	1	1	1	0	1	1	1	1	0	1
M3-23IN-80EP	1	0	0	0	1	1	0	0	0	1	1
M3S-23IN-80EP	1	1	1	1	0	1	1	1	1	1	1

备注：

以上四个型号所含魔镜都是相同的，不同主要体现在所含的智能硬件。

如果您想增加型号中不含的智能硬件，可联系当地销售渠道另外购买。

Haier

1 魔镜

产品简介

海尔魔镜除了镜子本身的观察仪容功能外，还是一个自带操作系统、可灵活触摸、可显示、可实现语音输入输出的控制与交互终端，也是智慧浴室中所有终端智能硬件的连接枢纽。

组件

※本书中的外观仅是示意图，请以购买的实物为准。

1.主机

2.安装挂件

3.入墙螺丝

Haier

外观图示

正面

1 镜面面板
2 显示区域

专业可触摸镜面面板

当开机时，显示图像画面

开机时双击显示区域空白界面，即可关闭显示

再次触摸显示区域即可打开显示

Haier

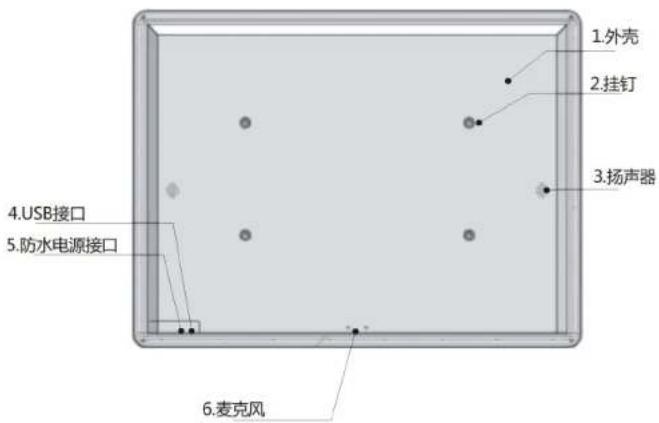

背面

1 外壳
2 挂钉
3 扬声器
4 USB接口
5 防水电源接口
6麦克风

防水金属外壳
与安装挂件配合
防水音响
连接USB网关
连接防水电源线
语音交互位置

Haier

Haier

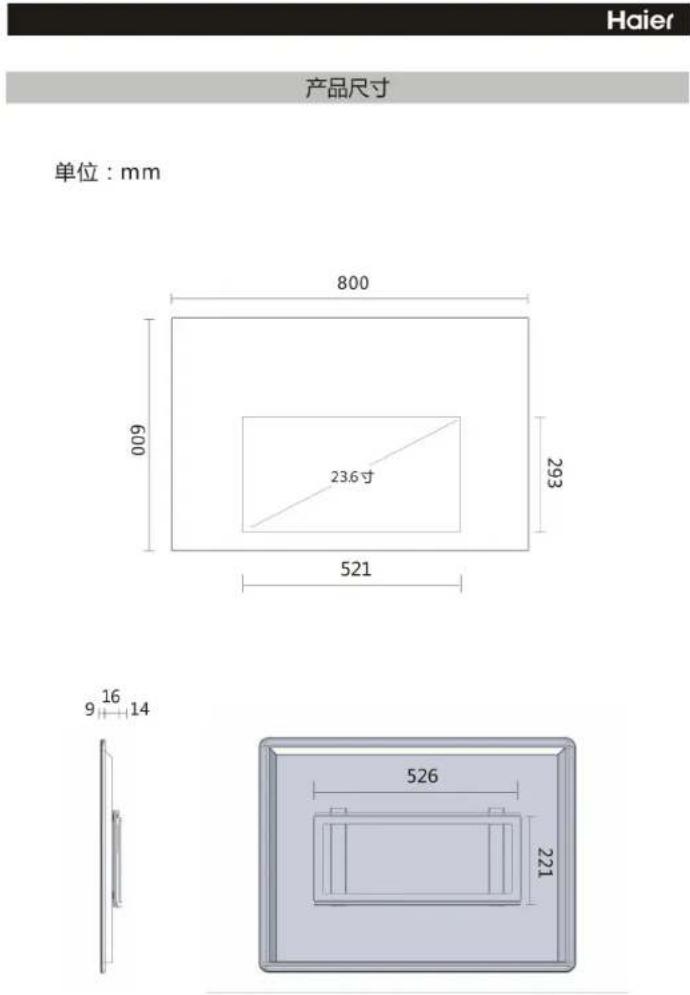

规格参数

Haier

产品型号	M3-23IN / M3S-23IN/ M3-23IN-80EP/ M3S-23IN-80EP
主屏尺寸	23.6寸
显示区域	521mm*293mm
镜子区域	800mm*600mm
对比度	16:9
分辨率	1920*1080
处理器	1.5GHz 4核 Cortex-A7架构
内存	2GB DDR3
硬盘	16GB eMMC
接口	USB*1
触摸	电容触摸屏
操作系统	安卓5.0
语音识别	远场降噪+双麦克风阵列
蓝牙	BT4.0兼容BT2.3
音箱	2*3瓦
Wifi	802.11 b/g/n
电源	100-240V~50/60Hz 500mA
待机功耗	2瓦
最大功耗	30瓦
防水等级	IP65
安全认证	CCC

2 USB网关

产品简介

USB网关是一款基于ZigBee无线通信协议的网关，通过USB与魔镜连接，魔镜通过它与终端智能硬件进行通信，对整个智慧浴室系统、数据进行管理和操作。

正面

反面

联网设置

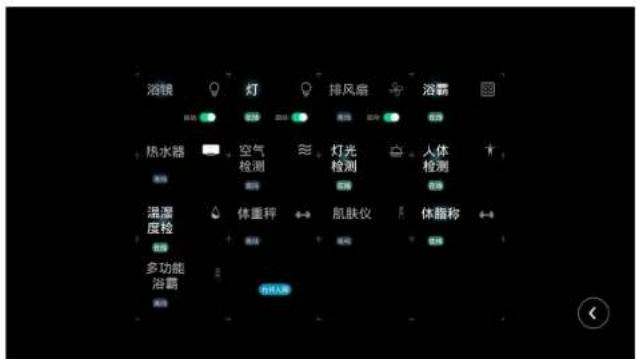

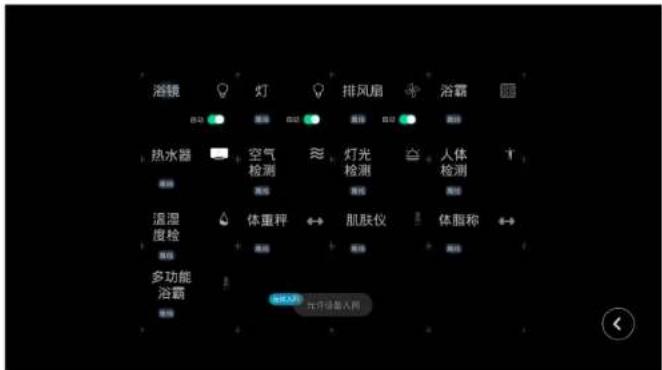

所有的智能硬件在初次使用时必须先加入USB网关才能正常使用。USB网关开启允许设备入网的方式：首先将网关插入魔镜的USB接口，然后魔镜通电进入智慧浴室系统，在主界面上用手指下划屏幕进入设备状态界面，然后点击“允许入网”按钮，下方提示“允许设备入网”（如下图所示），此时便可进行终端智能设备的入网了，4min后系统会自动关闭允许设备入网。

Haier

规格参数

产品名称	USB 网关
无线通信方式	IEEE 802.15.4 ZigBee
无线通信距离	100m（可视条件下）
工作电压	DC 5V
待机功耗	≤0.3W
工作温度	-10°C~+45°C
产品尺寸（长*宽*高）	23mm*19mm*8mm

Haier

3 多功能探测器

产品简介

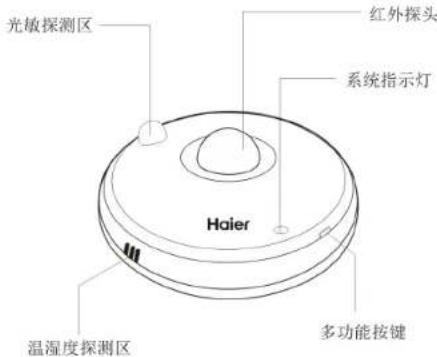

多功能探测器是一款基于ZigBee无线通信协议的智能传感器，集红外探测、温湿度探测和光照探测三种功能合一，可感应人体活动、空气中的温度和湿度以及周围环境光强，这些数据都会实时上传给魔镜并显示出来，同时联动其他智能设备，带来更加舒适的洗浴环境。

联网设置

入网前请确认USB网关处于允许设备入网状态。

入网方式：快击【多功能按键】4次（单次快击时间不超过1s），开始搜索网络，当【系统指示灯】呈绿色长亮2s后熄灭，则表示入网成功。

Haier

退网方式：长按【多功能按键】10s，当【系统指示灯】呈绿色闪烁4次，则表示退网成功，同时恢复为出厂设置。

包装清单
多功能探测器*1

吸顶式底座*1

壁挂式底座*1

CR2电池*1

（膨胀管+自攻螺丝）*2

安装图示

安装提醒：为防止探测器误判，安装位置应避免温度经常变化的地方、空气流动大的地方、正对玻璃门窗的地方、正对经常摆动物体的地方、太阳光直射的地方。

本产品安装前请确认已入网，建议优先选择吸顶安装。

Haier

安装方式一

安装条件：针对已有或可打吸顶安装孔（约75mm）的顶面或墙面。

安装清单：探测器、吸顶式底座

步骤一：打开电池仓后盖，装入电池。

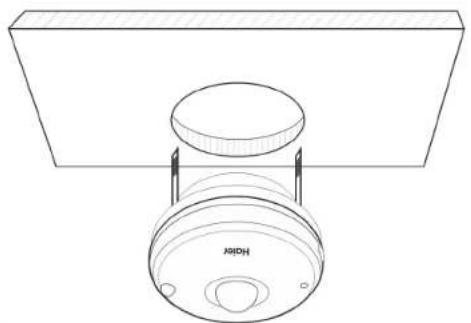

步骤二：将吸顶式底座与主体安装成一体，即将吸顶式底座上的安装凸台对准主体上的安装槽，卡入后顺时针旋转，略用力即可。

主体

吸顶底座

步骤三：将扭簧拉起后塞入安装孔，安装完成

Haier

安装方式二

安装条件：针对顶面或墙面不能开吸顶安装孔，但可以开小孔。

安装清单：探测器、吸顶式底座、膨胀管、自攻螺丝

步骤一：将底座在顶面做好标记，用电钻（Φ4mm）在顶面打孔，装入两颗膨胀管，再用自攻螺丝将吸顶式底座固定在顶面。

Haier

步骤二：打开主体后的电池仓盖，装入电池后，将主体安装槽与吸顶式底座凸台对准卡入，顺时针旋转固定，安装完成。

规格参数

产品名称	多功能探测器
无线通信方式	IEEE802.15.4 (ZigBee)
无线通信距离	100m(可视条件下)
建议安装高度范围	2.3~6米
电源需求	DC 3V一节 CR2 电池
工作温度	-10°C~+45°C
产品尺寸(直径*高度)	98mm*52mm

Haier

4 异味传感器

产品简介

异味传感器是一款基于ZigBee无线通信协议的气味传感器，本产品会自动将异味的参数上传给魔镜，魔镜会根据参数自动判断空气质量的优良差，同时联动其他设备进行空气质量的调节，创造清新的浴室环境。

正面

反面

联网设置

入网前请确认USB网关处于允许设备入网状态。

入网方式：快击【SET键】4次（单次快击时间不超过1s），开始搜索网络，入网成功后【系统指示灯】呈蓝色长亮2s后熄灭。

退网方式：长按【SET键】10s，当【系统指示灯】呈蓝色闪烁4次，则表示退网成功，同时恢复为出厂设置。

Haier

包装清单

传感器主体*1

吸顶式底座*1

固定螺丝*1套

5V电源*1

安装图示

安装提醒：本产品安装前请确认已入网，建议优先选择吸顶安装。步骤一：将底座在顶面做好标记，用电钻在顶面打孔，用螺丝将吸顶式底座固定。

Haier

步骤二：将本产品底部的中心位置与吸顶式底座上的螺丝对准，并将主体与底座固定。

步骤三：安装完成后，插入5V直流电源，即可开始正常工作。

规格参数

产品名称	异味传感器
无线通信方式	IEEE 802.15.4 ZigBee
无线通信距离	100m(可视条件下)
电源需求	DC 5V
工作温度	-10℃~+45℃
产品尺寸(直径*高度)	110mm*40mm

Haier

5 体重秤

产品简介

体重秤是一款基于蓝牙无线通信协议的人体称重设备，称重数据会自动上传给魔镜并显示，魔镜会根据测试结果给予个性化的合理建议，并连续记录和保存体重数据，进行大数据分析，提供定制化的云服务。

正面

侧面

联网设置

体重秤无需进行蓝牙配对，打开魔镜的蓝牙后，体重秤可自动连接上魔镜，即可开始测量。

Haier

包装清单
人体健康秤*1

7号电池*3

使用说明

双脚站到秤体上，体重秤会自动开机并显示重量，同时魔镜显示测量中，重量稳定后，会自动上传给魔镜，显示结果和建议。无任何操作5s后体重秤会自动关机。

规格参数

产品名称	体重秤
无线通信方式	蓝牙4.0
称重范围	5Kg~150Kg
精确度	0.1Kg
电源需求	7号电池*3
工作温度	-10℃~+45℃
产品尺寸	302mm*302mm*21mm

Haier

6 肌肤仪

产品简介

肌肤仪是一款基于蓝牙无线通信协议的肌肤水分测试仪，测试数据会自动上传给魔镜并显示，魔镜会根据测试结果给予个性化的合理建议，并连续记录和保存测试数据，进行大数据分析，提供定制化的云服务。

联网设置

打开魔镜的蓝牙，同时打开肌肤仪的底部开关按钮，当指示灯由闪烁变为绿色常亮显示后，就表示和魔镜蓝牙连接成功，可以开始测量了。

Haier

使用说明

按下肌肤仪底部开关，当指示灯绿色常亮后表示连接成功，就可以开始测量，把肌肤仪的两个探头触点紧贴在所测试的肌肤部位，此时魔镜显示测量中，5s左右即可显示出测试结果。

包装清单

肌肤仪*1

22肌肽仪

Haier

规格参数

产品名称	肌肤仪
无线通信方式	蓝牙Bluetooth4.0
水分测试范围	10~99%
电源需求	纽扣电池CR2032
工作温度	-10℃~+45℃
产品尺寸	63mm*31mm*25mm

肌肤仪23

Haier

7 墙面开关

产品简介

墙面开关有单路和双路两种，下述说明以双路为例，单路不再赘述。

墙面开关（如下图所示）是一款基于ZigBee无线通信协议的单火线大功率触摸开关，可用来控制浴室的灯、浴霸、排风扇等电器，与魔镜互联，与其他智能设备联动，实现自动控制。

装饰盖

主体

包装清单

单火线两路大功率触摸开关*1

M430螺丝2

Haier

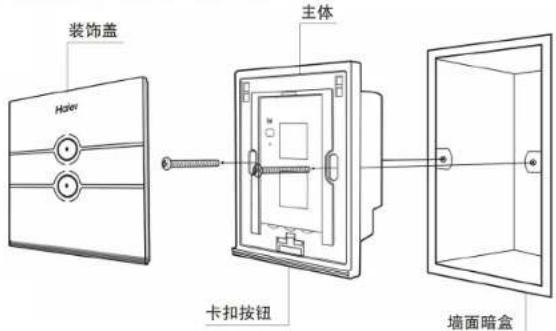

安装图示

注意：安装前请先确认电源已关闭！电工作业危险非专业人士不得擅自操作！

步骤一：将墙面暗盒内的电线，接入本产品。

接口	单路	双路
L
A	一路负载 火线输出	一路负载 火线输出
B	/	二路负载 火线输出

步骤二：取下装饰盖，用两颗螺丝，将本产品主体固定在墙面暗盒内。安装方法与普通墙面开关安装相同。

Haier

步骤三：卡上装饰盖前，请先通电进行联网设置，入网成功后，卡上装饰盖，安装完成。

联网设置

墙面开关安装并通上电后才可进行入网操作，入网前请确认USB网关处于允许设备入网状态。

入网方式：快击【多功能按键】4次，申请加入ZigBee网络，搜索网络中，【系统指示灯】呈蓝色闪烁；成功加入ZigBee网络后，【系统指示灯】呈蓝色长亮2s后熄灭。

退网方式：长按【多功能按键】10s，【系统指示灯】闪烁4次后熄灭，恢复为出厂设置。

规格参数

产品名称	单火线大功率墙面开关(单路/双路)
无线通信方式	IEEE 802.15.4 ZigBee
无线通信距离	100m(可视条件下)
电源需求	110~240VAC,50/60HZ
待机功耗	≤0.3W
最小负载	15W
负载类型	总路数最大阻性负载 1800W 总路数最大感性容性负载 1400W
工作温度	-10°C~+45°C
产品尺寸	86.8mm*87.2mm

Haier

配对

墙面开关安装完成入网成功后还要进行开关按钮与灯、排风扇、浴霸的配对，具体过程如下：

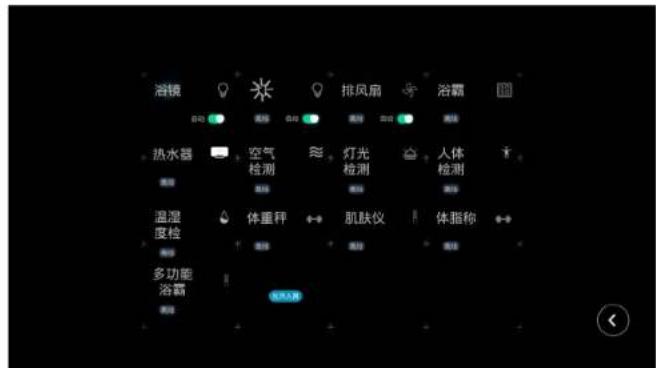

魔镜通电，进入智慧浴室系统，主界面空白区域手指下划，进入设备状态界面，此时灯、排风扇、浴霸的状态框的左下角都显示离线，长按灯的状态框，出现转动的图标，此时去点击控制灯的墙面开关的按钮，魔镜显示界面上灯的状态框左下角的离线标志变成绿色的在线，则表示配对成功，魔镜就可以自动控制灯的开关了，如果不想灯、排风扇自动开启，可关闭右下角的自动按钮，可以在室内环境界面下手动控制灯的开关。排风扇和浴霸的配对与灯相同，不再赘述。

Haier

Haier

8 体脂秤

产品简介

体脂秤（如下图所示）是一款基于ZigBee协议的人体称重测量体脂的设备，体重、体脂率等参数会自动上传给魔镜并显示，魔镜会根据测试结果给予判断，并连续记录和保存数据，提供定制化的云服务。

正面

反面

联网设置

入网前请确认魔镜上的USB网关处于允许设备入网状态。

入网方式：单击【Set按键】唤醒本产品，快击【Set按键】4次（单次快击时间不超过1秒），显示屏上的乙闪烁显示，表示搜索网络中，入网成功后，乙停止闪烁，变成常显。

退网方式：单击【Set按键】唤醒本产品，长按【Set按键】6秒，显示屏上的乙不再显示，则表示退网成功。

Haier

使用说明

测量前，请先在魔镜上建立自己的用户档案，并将体脂秤放在硬实、平整的地面上（要避免地毯、胶垫、不平或松软的表面），这样才能保证测量数据准确。

体脂秤入网成功后,请赤脚站到秤体上,体脂秤会自动开机并显示重量同时魔镜显示测量中,稳定后,测量数据会自动上传给魔镜,并显示测量结果和判断。

注意：若穿鞋或穿袜子测量，则只能测出体重数据，体脂率等数据必须赤脚才能测出。

装箱清单

体脂称X1

7号电池X3

Haier

规格参数

产品名称	体脂秤
无线通信方式	IEEE 802.15.4 ZigBee
无线通信距离	100m（可视条件下）
称重范围	3kg-180kg
精确度	0.1Kg
电源需求	7号电池*3
工作温度	-10°C~+45°C
防水等级	IP67
产品尺寸(长*宽*高)	390mmX390mmX20mm

Haier

9 热水器

热水器自带wifi功能，需要先下载海尔电热水器的手机APP，按照手机APP的使用指引把热水器绑定到家庭wifi下，同时魔镜也需要连接到相同的家庭wifi下，这样魔镜和热水器就可以自动连接上，就能在魔镜上查看和操作热水器的温度和状态了。

热水器有独立的说明书，具体功能可参见热水器的说明书，在此不再赘述。

Haier

10售后

服务条款

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1.您可凭正规销售渠道提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1)产品发生性能故障后，可拨打4006999999，整机免费保修一年。
(2)包修期限一律以发票购买日期为准开始计算。
2.下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。
(1)超过我公司规定的三包有效期，经修复仍可继续使用；
(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；
(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；
3.产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新替换，旧机应进行报废处理不得再流向市场销售。
