Marque	Shimano
Modèle	SC-E6100
Type de produit	Compteur (ordinateur de bord) pour vélo à assistance électrique Shimano STEPS
Alimentation	Batterie intégrée rechargeable via la batterie principale du vélo ou via E-TUBE PROJECT sur PC
Autonomie de la batterie intégrée	Recharge en max. 2 heures ; maintien de la charge tant que le système est sous tension
Affichage	Écran LCD avec rétroéclairage réglable (ON/OFF/Manuel), couleur de police blanc/noir réglable
Fonctions d'affichage	Vitesse actuelle, vitesse moyenne, vitesse max, distance parcourue, distance cumulée, autonomie, temps de parcours, cadence de pédalage, niveau de batterie, mode d'assistance, rapport engagé, icône de changement conseillé
Connectivité	ANT+ et Bluetooth LE (2,4 GHz) pour connexion à des appareils externes et à l'application E-TUBE PROJECT
Compatibilité	Système Shimano STEPS avec unité motrice, batterie, changement de vitesse électronique (optionnel), éclairage (optionnel)
Réglages disponibles	Heure, bip sonore, rétroéclairage, luminosité, couleur police, langue, unités (km/miles), correction de vitesse affichée, mode de démarrage, assistance personnalisée (2 profils), changement conseillé, moment du changement automatique
Installation et retrait	Installation par glissement sur le support fixé au guidon ; retrait en appuyant sur le levier du support
Alimentation générale	Mise sous tension par bouton d'alimentation ; coupure automatique après 10 minutes d'inactivité
Entretien et nettoyage	Nettoyer avec un chiffon doux ; ne pas utiliser de solvants ; ne pas laver à haute pression
Sécurité	Ne pas démonter ; ne pas se focaliser sur l'écran en conduisant ; retirer la batterie avant câblage ; respecter les consignes de température et de pression
Pièces détachées et réparabilité	Contacter le revendeur ou un distributeur agréé ; utiliser des pièces d'origine Shimano
Température de fonctionnement	Non spécifiée explicitement ; ne pas exposer à une chaleur excessive (ex. véhicule fermé en été)
Dimensions (estimées)	Environ 50 × 30 × 15 mm
Poids (estimé)	Environ 60 g
Version du micrologiciel	4.0.0 ou ultérieure
Certifications	Bluetooth® LE, ANT+

FOIRE AUX QUESTIONS - SCE6100 SHIMANO

Comment installer et retirer l'ordinateur de bord SC-E6100 ?

Pour retirer, faites glisser l'ordinateur vers l'avant tout en appuyant sur le levier du support. Pour installer, glissez-le dans le support jusqu'à entendre un clic. Assurez-vous qu'il est bien fixé pour un fonctionnement normal de l'assistance.

Comment allumer et éteindre l'appareil ?

Utilisez le bouton de mise en marche situé sur l'ordinateur de bord. Maintenez-le enfoncé jusqu'à ce que l'écran s'allume. L'alimentation se coupe automatiquement après 10 minutes d'inactivité. Vous pouvez également utiliser le bouton d'alimentation de la batterie principale.

Comment régler l'heure sur le SC-E6100 ?

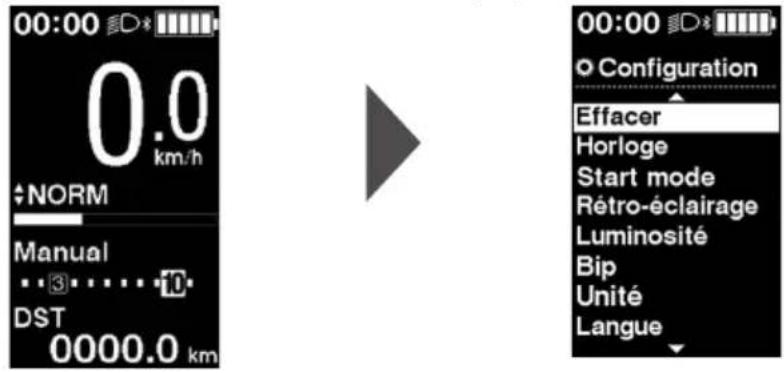

Accédez au menu de réglage en arrêtant le vélo et en maintenant le bouton de fonction enfoncé. Sélectionnez Horloge, puis utilisez les contacteurs pour régler les heures et minutes. L'écran revient automatiquement au menu.

Que faire si le compteur affiche un code d'erreur E-*** ?

Un code d'erreur indique un dysfonctionnement. Essayez de réinitialiser en éteignant l'alimentation via le bouton de la batterie ou en retirant la batterie. Si le problème persiste, contactez le lieu d'achat ou un distributeur.

Comment connecter le SC-E6100 à un smartphone via Bluetooth LE ?

La connexion Bluetooth LE est possible dans les 30 secondes suivant la mise sous tension du système Shimano STEPS, ou après avoir appuyé sur un bouton (sauf le bouton d'alimentation). Activez le Bluetooth sur votre smartphone et ouvrez l'application E-TUBE PROJECT ou E-TUBE RIDE pour établir la connexion.

Puis-je changer l'unité de vitesse de km/h en mph ?

Oui. Dans le menu de réglage, sélectionnez Unité et choisissez entre km et mile. La vitesse et la distance seront alors affichées dans l'unité choisie.

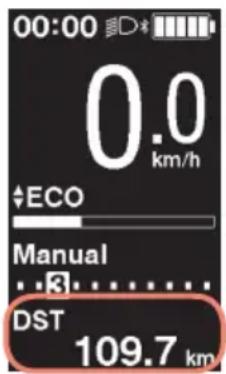

Comment réinitialiser la distance parcourue (DST) ?

Depuis l'écran principal, affichez la donnée DST, puis maintenez le bouton de fonction enfoncé jusqu'à ce que le nombre clignote. Relâchez, la distance est réinitialisée. Vous pouvez aussi le faire depuis le menu Effacer en sélectionnant DST.

Que faire si l'écran reste bloqué sur le logo Shimano STEPS ?

Cela peut arriver si la batterie intégrée du compteur est trop faible ou si la batterie principale est en charge. Essayez de démarrer le système en utilisant le bouton d'alimentation de la batterie principale. Si le problème persiste, chargez la batterie intégrée en roulant ou via E-TUBE PROJECT.

Est-il possible de désactiver le bip sonore ?

Oui. Dans le menu de réglage, sélectionnez Bip et choisissez OFF. Notez que les bips d'erreur ou d'avertissement ne peuvent pas être désactivés.

Comment nettoyer l'ordinateur de bord SC-E6100 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de diluants ou solvants agressifs. Ne nettoyez pas le vélo avec un nettoyeur haute pression, car l'eau pourrait endommager les composants électroniques.

MODE D'EMPLOI SCE6100 SHIMANO

Mode d'emploi du SC-E6100

Ordinateur de bord

TABLE des matières

MISE EN GARDE IMPORTANTE 3 Informations importantes concernant la sécurité 3 REMARQUE. 4 Inspections régulières avant d'utiliser le vélo. 5 Structure de la brochure 6 Noms des pièces 7 Méthode de numérotation des opérations 8 Installation et retrait de l'ordinateur de bord. 9 Retrait 9 Installation 9 Fonctionnement de base 10 Mise sous tension/hors tension 10 Affichage de l'écran 11 Indicateur de niveau de charge de la batterie 12 Allumage/extinction de l'éclairage 13 Changement de l'affichage des données relatives à la promenade 14 Réinitialisation de la distance parcourue 15 Menu de réglage 16 Accès au menu de réglage 16 Retour à l'écran principal à partir de l'écran du menu de réglage [Quit.] 16 Réglage de l'heure [Horloge] 17 Activation et déactivation du signal sonore Bip 17 Réglage de l'écran 18 Réglage du rétroéclairage [Rétro-éclairage] 18 Réglage de la luminosité de l'écran [Luminosité] 18 Changer la couleur de la police [Couleur police] 18 Changement de la langue d'affichage Langue 18 Changer l'unité de la vitesse et de la distance Unité 19 Aligner la vitesse affichée avec un autre appareil [Afficher vitesse] 19 Réinitialiser les réglages [Effacer] 19 Réglage de la fonction d'assistance du vélo 21 Réglage de la vitesse engagée au démarrage après un arrêt [Start mode] 21 Changement dynamique du comportement de conduite [Assistance perso] 21

Indique le moment optimal pour changer de vitesse via une icône [Changement conseillé]...... 22

Réglage du changement de vitesse automatique [Moment du changement] 22

Connexion sans fil 23

Systèmes numériques sans fil 2,4 GHz 23

Connexion ANT 23

Méthode de connexion 23

Connexion Bluetooth® LE 23

Méthode de connexion 23

Spécifications du système sans fil 23

E-TUBE PROJECT 23

Paramètres personalisables dans E-TUBE PROJECT 24

Dépannage 25

Réinitialisation de la fonction de protection RD [Réinitialise dérarr]. 25

Réglage du changement de vitesse avec l'unité de changement de vitesse électronique [Régler]....25

Indication d'erreur / d'avertissement 26

Indication d'erreur 26

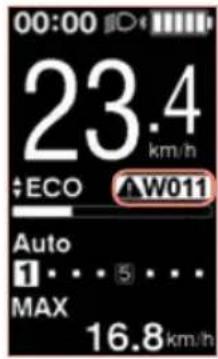

Indication d'avertissement 26

En cas de problème 27

Mise en GARDE importante

Contactez le lieu d'achat ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Veillez respecter les lois et réglementations en vigueur dans le pays, l'état ou la région où vous exercez cette activité de revendeur.

La marque et les logos Bluetooth® appartiennent à Bluetooth SIG, Inc. et leur utilisation par SHIMANO INC. s'effectue sous licence.

Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Les instructions suivantes doivent être observées à tout moment afin d’éviter toute blessure corporelle ou tout dégât causé à l’équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l’ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER

Le non-respect de ces instructions entraîne des blessures graves ou mortelles.

Avertissement

Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.

Attention

Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.

Précautions de conduite

Ne vous focalisez pas sur l'affichage de l'ordinateur de bord en roulant.

Cela pourrait entraîner un accident.

Vérifiez que l'éclairage fonctionne avant de rouler.

Précautions de sécurité

Veillez à retirer la batterie et le câble de charge avant de câbler ou de fixer les pièces sur le vélo. Sinon, un choc électrique risque de se produire.

Veillez à suivre les instructions données dans les manuels lors de l'installation du produit.

Il est recommandé d'utiliser des pièces d'origine SHIMANO. Des écrous ou des boulons desserrés et un produit endommagé peuvent provoquer un accident comme une chute et entraîner des blessures graves.

Ne laissez pas ce produit dans un environnement ambiant trop chaud comme par exemple dans un véhicule fermé par une journée chaude ou à proximité d'un chauffage. Cela peut entraîner une explosion de la batterie intégrée ou une fuite de liquide ou de gaz inflammable.

Ne soumettez pas le produit à une pression trop BASSE. Cela pourrait entraîner l'explosion de la batterie intégrée ou la fuite d'un liquide ou d'un gaz inflammable. Le transport de ce produit par avion n'est pas un problème.

Précautions de mise au rebut

Respectez toutes les réglementations fédérales, régionales et locales concernant l'environnement lorsque vous éliminez ce produit car il contient une batterie. Mise au rebut de ce produit par incinération dans un feu ou un four, ou sa destruction ou sa découpe mécanique peut entraîner une explosion de la batterie intégrée.

Précautions de conduite

Respectez les instructions contenues dans le manuel du vélo pour utiliser celui-ci en toute sécurité.

Précautions de sécurité

Ne modifiez jamais le système.

Cela pourrait entraîner une erreur du système.

Utilisez le produit sous la supervision d'une personne en charge de la sécurité et après réception des instructions d'utilisation.

Ne laissez aucune personne souffrant d'un handicap physique, sensoriel ou mental, ou qui ne dispose d'aucune expérience ni connaissance, utiliser ce produit, y compris les enfants.

Ne laissez pas les enfants jouer à proximité du produit.

Précautions de sécurité

Si un dysfonctionnement ou un problème survient, consultez le magasin où vous avez acheté votre vélo.

Assurez-vous de fixer les caches sur les connecteurs inutilisés.

Pour obtenir des informations sur l'installation et le réglage du produit, consultez le magasin où vous avez acheté le vélo.

Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez volontairement dans l'eau.

Ne nettoyez pas votre vélo dans une station de lavage à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.

Ne mettez pas le vélo à l'envers. Vous risqueriez d'endommager l'ordinateur de bord et l'unité de la manette.

Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.

Bien que le vélo fonctionne comme un vélo normal lorsque la batterie est retirée, l'éclairage n'est pas activé s'il est connecté au système d'alimentation électrique. Sachez qu'une utilisation du vélo dans ces conditions sera considérée comme une infraction au Code de la route en Allemagne.

Connexion et communication avec un PC

Un dispositif de liaison PC peut être utilisé pour connecter un PC au vélo (système ou composants). Par ailleurs, E-TUBE PROJECT peut être utilisé pour effectuer des opérations telles que la mise à jour du micrologiciel et la personnalisation de certains composants ou de l'intégralité du système.

Dispositif de liaison PC: SM-PCE1/SM-PCE02

Micrologiciel: logiciel intégré à chaque élément

Connexion et communication avec un smartphone

Il est possible de personnaliser des composants individuels ou le système et mettre à jour le micrologiciel en utilisant la version pour smartphone de E-TUBE PROJECT après avoir connecté le vélo (le système ou les composants) à un smartphone par Bluetooth® LE.

E-TUBE PROJECT: application pour smartphones

Micrologiciel: logiciel intégré à chaque élément

Entretien et maintenance

Contactez le magasin où vous avez acheté votre VÉLO pour effectuer les mises à jour du logiciel de l'élément. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.

N'utilisez pas de diluants ou d'autres solvants pour nettoyer les éléments. De telles substances risquent d'endommager la surface.

Pour toute question concernant les techniques d'installation et l'entretien, contactez le magasin où vous avez acheté votre vélo.

Les produits ne sont pas garantis contre l'usure naturelle et les dépréciations résultant de l'utilisation normale et du vieillissement.

Étiquettes

Certaines des informations importantes contenues dans ce mode d'emploi sont également indiquées sur l'étiquette de l'appareil.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifie les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

La transmission permet-elle un changement de vitesse en douceur ? Les éléments sont-ils correctement fixés et exempts de dégâts ? Les éléments sont-ils correctement installés sur le cadre, le guidon ou la potence ? Entendez-vous des bruits anormaux lorsque vous roulez ? La batterie est-elle encore suffisamment chargée ?

Structure de la brochure

Lisez attentivement ces modes d'emploi avant tout usage et veillez à bien respecter les consignes lors de l'utilisation. Rangez les modes d'emploi de sorte à pouvoir vous y reporter à tout moment.

Les versions les plus récentes des modes d'emploi sont disponibles sur notre site Internet (https://si.shimano.com).

Mode d'emploi shimano STEPS

Il s'agit du mode d'emploi de base de SHIMANO STEPS. Voici son contenu.

• Guide rapide SHIMANO STEPS Comment utiliser les vélos à assistance Équipes de cintres plats, tels que des vélos de type ville, trekking ou VTT
• Dépannage

Mode d'emploi shimano STEPS des vélos à guidon de course (brochure distincte)

Cette brochure décrit comment utiliser les vélos à assistance équipés d'un guidon de course et qui sont contrôlés à l'aide d'une manette à double commande. Cette brochure doit être lue en parallèle du mode d'emploi SHIMANO STEPS.

Mode d'emploi de la batterie spéciale et des pièces shimano STEPS

Voici son contenu.

• Comment charger et manipuler la batterie spéciale SHIMANO STEPS
• Comment fixer la batterie spéciale SHIMANO STEPS sur le vélo et la retirer
• Comment utiliser le contacteur on/off du système satellite et le port de charge satellite Comment lire les DEL de la batterie pendant la charge ou lors d'une erreur, et comment gérer les erreurs

Mode d'emploi de l'ordinateur de bord (ce document-ci)

Voici son contenu.

• Fonctionnement de base de l'ordinateur de bord et comment configurer les paramètres
• Méthode de communication sans fil
• Dépannage de l'ordinateur de bord

Mode d'emploi de l'unité de la manette

C'est le mode d'emploi du contacteur d'assistance et de la manette de changement de vitesse. Il décrit le fonctionnement de l'unité de la manette.

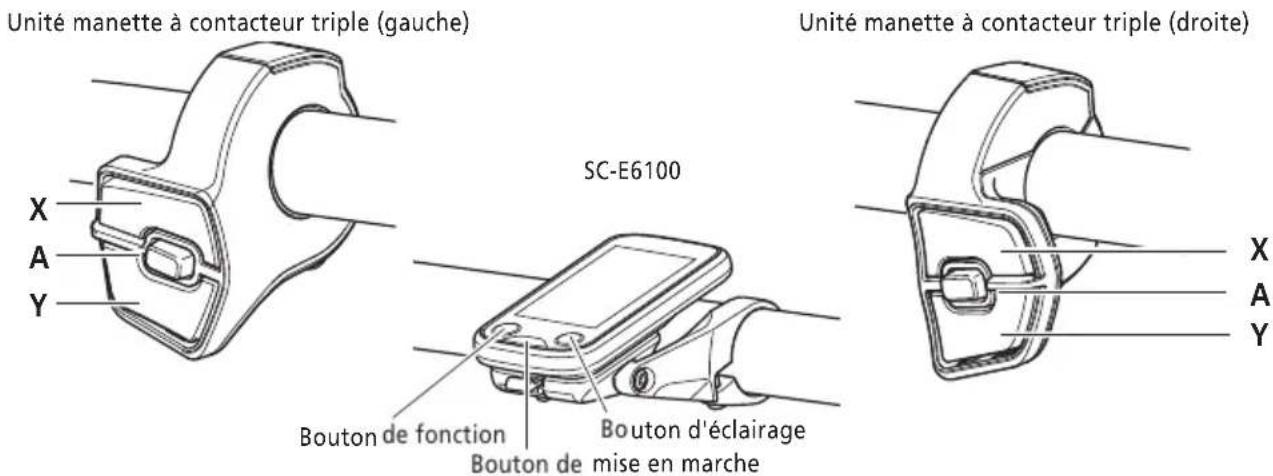

Noms des pièces

Ce produit fonctionne avec le bouton de fonction sur la partie principale et l'unité de la manette incluse dans le vélo à assistance.

Unité manette à contacteur double (gauche)

Unité manette à contacteur double (droite)

Unité manette type VTT (gauche)

Unité manette type VTT (droite)

Le fonctionnement de chaque bouton et contacteur est indiqué ci-dessous.

Ordinateur de bord
Bouton de fonction*1	En roulant: changer l'affichage des données relatives à la promenadeDans les réglages: changer d'écran ou confirmer les modifications des réglages
Bouton de mise en marche	Active/désactive l'alimentation générale

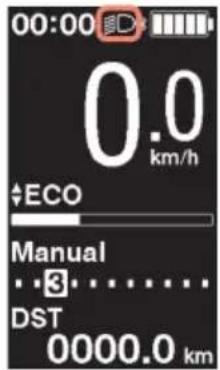

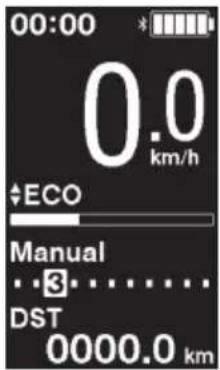

Bouton d'éclairage	Active/désactive l'éclairage

*1 La fonction remplace en maintenant le bouton enfoncé différent si une unité de manette avec une fonction d'assistance assignée est connectée.

Si une unité de manette avec une fonction d'assistance assignée est connectée : Afficher l'écran du menu de réglage - Si il n'y a pas d'unité de manette avec une fonction d'assistance assignée connectée : Changer le mode d'assistance

Unité manette (gauche) (par défaut : assistance)		Unité manette (droite) (par défaut : changement de vitesse électronique)
Contacteur-X	En roulant: augmenter l'assistance Dans les réglages: déplacer le curseur ou modifier le réglage	Contacteur-X	En roulant: passer à la vitesse supérieure
Contacteur-Y	En roulant: diminuer l'assistance Dans les réglages: déplacer le curseur ou modifier le réglage	Contacteur-Y	En roulant: passer à la vitesse inférieure
Contacteur-A	En roulant: changer l'affichage des données relatives à la promenade Dans les réglages: changer d'écran ou confirmer les modifications des réglages	Contacteur-A*1	En roulant:.permuter entre le changement de vitesse manuel et le changement de vitesse automatique

*1 Uniquement si le vélo à assistance est équipé du changement de vitesse automatique.

• Ce manuel utilise les réglages par défaut dans toutes les explications concernant l'association des fonctions de l'unité de la manette. Les fonctions associées aux contacteurs peuvent différer de celles décrites ici, suivant la configuration dans E-TUBE PROJECT. Pour en savoir plus, contactez le magasin où vous avez acheté votre vélo.
• La présentation du contacteur peut différer en fonction de l'unité de la manette. Reportez-vous au mode d'emploi de l'unité de la manette pour plus de détails.

Méthode de numérotation des opérations

Les opérations suivantes qui utilisent le bouton de la partie principale et l'unité de la manette de ce produit sont indiquées en utilisant la notation suivante.

Notation Opération
<F> indique l'opération d'appuyer sur le bouton de fonction.
<↑>	indique l'opération d'appuyer sur le contacteur-X du contacteur d'assistance.
<↓>	indique l'opération d'appuyer sur le contacteur-Y du contacteur d'assistance.
[Horloge] (exemple) réglage de l'heure	Les éléments affichés sur l'écran de l'ordinateur de bord sont écrites entre crochets dans ce manuel. Lorsque cette notation est utilisée dans une procédure, elle indique l'opération de sélectionner un élément sur l'écran et d'appuyer sur le bouton de fonction ou le contacteur-A du contacteur d'assistance pour changer d'écran ou confirmer le réglage.
<A>	indique l'opération d'appuyer sur le contacteur-A du contacteur d'assistance.

• Les opérations indiquées avec F peuvent également être réalisées avec A.

Installation et retrait de l'ordinateur de bord

Ce produit peut facilement être retiré du vélo.

• S'il ne peut pas être retiré facilement en suivant la procédure reprise ici, ou si vous voulez sécuriser le produit pour éviter qu'il soit facile à retirer, contactez le magasin où vous avez acheté votre vélo.

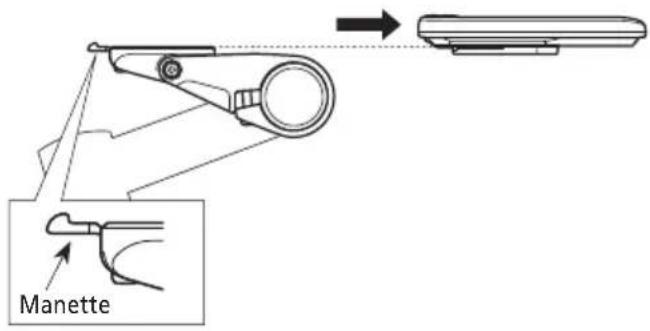

Trait

1. Faites glisser l'ordinateur de bord hors de son logement.
2. Pour ce faire, faites glisser l'ordinateur de bord vers l'avant tout en appuyant sur le levier du support pour le retarder.

Remarque

• Ce produit ne fonctionne pas lorsqu'il est retiré du vélo. L'alimentation se coupe immédiatement, même si vous appuyez sur le bouton d'alimentation.

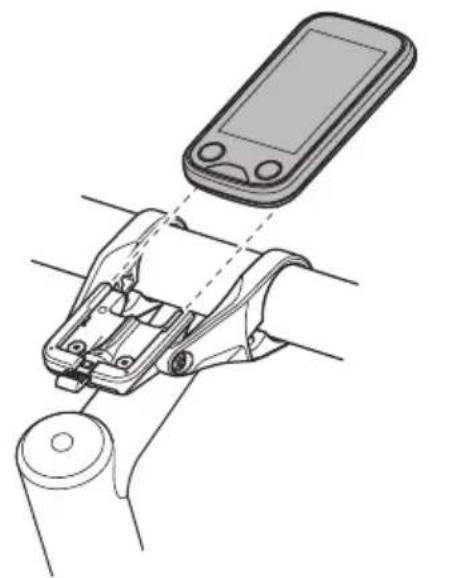

Installation

1. Glissez l'ordinateur de bord dans le support.
2. Insérez solidement l'ordinateur de bord jusqu'à ce que vous entendiez un clic.

Remarque

Si l'ordinateur de bord n'est pas correctement installé, l'assistance ne fonctionnera pas normalement.

■Se sous tension/hors tension

Lorsque vous activez l'alimentation du vélo avec ce produit installé sur le vélo, tous les composants connectés à l'unité motrice sont également mis sous tension (notamment l'assistance électrique, le mécanisme de changement de vitesses électronique et les éclairages).

Remarque

• Vérifiez les éléments suivants avant de mettre le vélo sous tension :
• La batterie est solidement fixée à la fixation de batterie (reportez-vous au « mode d'emploi de la batterie spéciale et des pièces SHIMANO STEPS »).
• L'ordinaire de bord est solidement fixe sur le support. L'alimentation électrique ne peut pas être activée pendant la charge. N'appuyez pas sur la pédale lorsque vous mettez le vélo sous/hors tension. Cela pourrait entraîner une erreur du système.
• La batterie intégrée à ce produit se charge pendant que le système fonctionne. Si la charge est insuffisante à cause d'un stockage de longue durée, etc., chargez la batterie intégrée en suivant l'une des méthodes ci-dessous. Il faut maximum 2 heures pour charger la batterie intégrée.
• Chargez la batterie integree quand la batterie (principal) est montee sur le vello. (Uniquement lorsque I'ellement avec le port de charge est le BM-E6000 / BM-E6010 / EW-CP100. Reportez-vous au « mode d'emploi de la batterie speciale et des pieces SHIMANO STEPS ».)
• Lorsque la batterie (principal) est entièrement chargée, la charge de la batterie intégrée s'arrête aussi automatiquement.

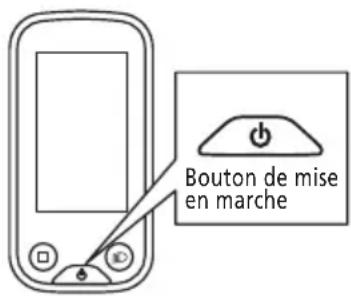

• Vous pouvez allumer l'alimentation en utilisant le bouton d'alimentation de la batterie (principal). (Reportez-vous au « mode d'emploi SHIMANO STEPS » et au « mode d'emploi de la batterie spéciale et des pièces SHIMANO STEPS ».)
• L'alimentation se coupe automatiquement quand le vélo est à l'arrêt depuis 10 minutes. Si vous chargez pendant plus de 10 minutes, appuyez sur n'importe quel bouton du vélo ou faites tourner la manivelle pour que le système continue à fonctionner.
• Ce produit peut être chargé en le connectant à la version PC de E-TUBE PROJECT. Faites-en la demande au magasin où vous avez acheté votre vélo.
• Maintenez le bouton d'alimentation enfoncé jusqu'à ce que l'écran s'allume.

• Si vous laissez le velo inutilisé pendant 10 minutes après avoir activé l'alimentation générale, celle-ci se coupe automatiquement (fonction de mise hors tension automatique).

Lorsque vous activez l'alimentation générale du vélo, un écran similaire à celui illustré ci-dessous s'affiche, puis bascule vers l'écran principal.

Démarrage normal Niveau de la batterie trop faible

• Le niveau de la batterie intégrée de l'ordinateur de bord est trop faible.

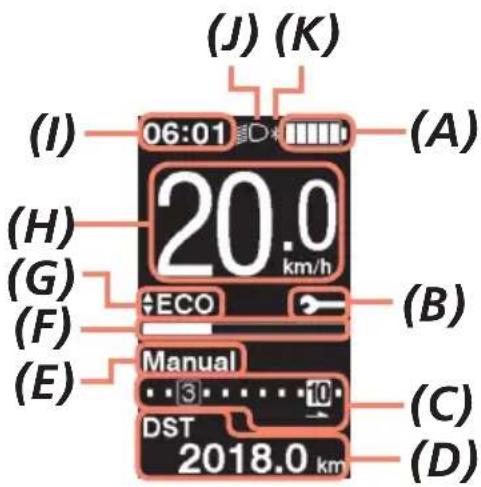

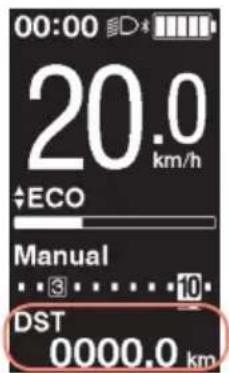

Fichage de l'écran

Les éléments affichés sur l'écran principal diffèrent en fonction du velo à assistance.

Ecran principal

(A)	Indicateur de niveau de charge de la batterie(Reportez-vous à « Indicateur de niveau decharge de la batterie »)		(E)	Changement de vitesse manuel /automatique *4 *5[Auto] : s'affiche pour le changement de vitesseautomatique.[Manual] : s'affiche pour le changement devitesse manuel.
(B)	Alerte d'entretienIndique qu'un entretien est requis. Contactez lelieu d'achat ou un distributeur si cette icône s'affiche.		(F)	Jauge d'assistanceAffiche le niveau d'assistance. Plus le modefournit une assistance forte, plus la jaugeaffichée est longue.
(C)	Affichage de la vitesse engagée *1		(G)	Mode d'assistance actuel *5Les modes d'assistance que vous pouze sélectionner différents en fonction du vélo àassistance.
	10	Vitesse engagée actuelle
	3	Position de la vitesse engagée dans lemode de démarrage *2	(H)	Vitesse actuelle
	2	Changement conseilé *3Ce message vous avertit du moment où ilest recommendé de changer de vitesseen fonction des conditions d'utilisationdu vélo.	(I)	Heure actuelle
(D)	Affichage des données relatives à la promenadeLes données relatives à la promenade qui peuvent s'afficher différént en fonction du véloà assistance.(Reportez-vous à« Changement de l'affichage des donnéesres relatives à la promenade ».)		(J)	Icône d'éclairageIndique que l'éclairage connecté à l'unitémotrice est allumé.
			(K)	Icône Bluetooth® LES'affiche lorsqu'un dispositif externe estconnecté par Bluetooth® LE.(Reportez-vousà « Connexion Bluetooth® LE »)

1 Affiché uniquement sur les modèles avec changement de vitesse électronique. 2 Affiché uniquement pour les spécifications qui permettent de régler le mode de démarrage. (Reportez-vous à « Réglage de la vitesse engagée au démarrage après un arrêt [Start mode] ».)

3 Affiché uniquement pour le changement de vitesse manuel. (Reportez-vous à la section « Indiquer le moment optimum du changement de vitesse via une icône [Changement conseillé] »). 4 Pour les vélos qui ne peuvent pas commuter entre le changement de vitesse auto et manuel, l'affichage est fixe sur [Auto] ou [Manual]. *5 Reportez-vous au mode d'emploi de SHIMANO STEPS.

Indicateur de niveau de charge de la batterie

Le niveau de la batterie est représenté par une icône.

Affichage Niveau de la batterie
	100-81 %
	80-61 %
	60-41 %
	40-21 %
	20-1 % *
	0 %

• L'indicateur de niveau de charge de la batterie clignote lorsque le niveau de la batterie est faible.

L'ordinateur de bord utilise le zéro pour indiquer un niveau de batterie qui ne permet plus l'assistance. Avec le système SHIMANO STEPS, l'éclairage peut encore fonctionner pendant quelques temps lorsque l'assistance s'arrête à cause d'une batterie trop faible. Par conséquent, le niveau de batterie indiqué peut différer de celui indiqué sur la batterie elle-même.

Allumage/extinction de l'éclairage

Si vous avez raccordé un système d'éclairage à l'unité motrice, vous pouvez utiliser ce produit pour commander l'éclairage.

1. Appuyez sur le bouton d'éclairage.

L'éclairage s'allume. - Pour éteindre l'éclairage, appuyez de nouveau sur ce bouton.

• Lorsque l'éclairage alimenté par la batterie n'est pas connecté et que [Rétro-éclairage] est réglé sur [MANUEL], appuyez sur le bouton d'éclairage pour activer et désactiver le rétroéclairage de l'ordinateur de bord.

Lorsque l'éclairage est allumé

Lorsque l'éclairage est éteint

L'alimentation de l'éclairage est liée à l'alimentation générale. Vous ne pouvez pas allumer l'éclairage lorsque l'alimentation générale est coupée.

Arrangement de l'affichage des données relatives à la promenade

Les données relatives à la promenade qui peuvent s'afficher différent en fonction du vélo à assistance.

1. Dans l'écran principal :

1. Affichage des données relatives à la promenade

Chaque fois que vous appuyez sur < F> les données relatives à la promenade s'affichent dans l'ordre suivant.

Éléments affché	Description
[DST] Distance parcourue
[ODO] Distance cumulée
[MODE] Autonomie *1
[MODE] Autonomie pour chaque mode d'assistance *1 *2 *3
[TPS] Durée de la promenade *3
[MOY] Vitesse moyenne *3
[MAX] Vitesse maximale *3
[CADENCE] Vitesse de rotation de la manivelle *3 *4

1 Valeur de référence. La valeur est affichée si le mode d'assistance est réglé sur autre chose que désactivé [OFF] ou [PIED]. Le niveau de la batterie ne peut pas s'afficher en même temps que ceci. 2 C'est affiché comme illustré. La vitesse engagée ne peut s'afficher pendant que ces informations sont à l'écran.

3 Pour l'afficher ou non, connectez-vous à E-TUBE PROJECT. 4 C'est affiché si le mode d'assistance est réglé sur autre chose que désactivé [OFF] ou [PIED] avec le changement de vitesses électronique.

Si les données relatives à la promenade qui peuvent être affichées sont changées de façon répétées, elles reviendront sur [DST].

Réinitialisation de la distance parcourue

La distance parcourue se réinitialise à partir de l'écran principal. Lorsque vous réinitialisez la distance parcourue, les valeurs [TPS] (durée de la promenade), [MOY] (vitesse moyenne) et [MAX] (vitesse max.) sont également réinitialisées.

Vous pouvez également réinitialiser la distance parcourue à partir de l'écran de réglage. Reportez-vous à « Réinitialiser les réglages [Effacer] »

1. Dans l'écran principal : (pour amener l'affichage des données relatives à la promenade sur [DST])

1. (Faites maintenir le bouton enfoncé jusqu'à ce que le nombre affiché pour [DST] se mette à clignoter)
2. Lorsque le nombre affiché pour [DST] clignote : Les données relatives à la promenade sont remises à zéro.

• Si vous n'effectuez aucune action pendant cinq secondes après que le nombre [DST] commence à clignoter, celui-ci cesse de clignoter et l'affichage revient à l'écran principal.

Menu de réglage

Les éléments que vous pouvez régler diffèrent en fonction du vélo à assistance. Si le contacteur d'assistance n'est pas connecté, le menu de réglage ne peut pas s'afficher.

Accès au menu de réglage

Pour afficher le menu de réglage, réalise l'opération suivante lorsque les données relatives à la promenade sont sur autre chose que [DST].

1. Arrêtez le vélo < F> (maintenez le bouton enfoncé jusqu'à ce que l'écran change)

Écran principal Écran du menu de réglage

• Vous pouvez également utiliser la méthode suivante pour afficher le menu de réglage.
• Arrêtez le vélo < A> (maintenez le bouton enfoncé jusqu'à ce que l'écran change)
• Arrêtez le vélo ⇒ <↑> + <↓> (maintenez le bouton enfoncé jusqu'à ce que l'écran change)

Tour à l'écran principal à partir de l'écran du menu de réglage [quit.]

Ferme le menu de réglage et reviens à l'écran principal.

1. Écran du menu de réglage ⇒ [Quitter.]

Réglage de l'heure [horloge]

1. Écran du menu de réglage ⇒ [Horloge] ⇒ <↑> ou <↓> pour changer la valeur « Heure » ⇒ Le curseur passe à la valeur « Minute »

1. <↑> et <↓> pour changer la valeur « Minute » ⇒ L'écran revient automatiquement au menu de réglage.

• Maintenez < > ou < > enfoncé pour changer rapidement la valeur.

Activation et désactivation du signal sonore [bip]

Active ou non l'émission d'un bip lors des opérations.

1. Écran du menu de réglage → Bip → [ON] / [OFF]

L'écran revient automatiquement au menu de réglage.

Le bip lors des erreurs de manipulation et les erreurs système ne peut pas être désactivé.

Réglage du rétroéclairage [Rétro-éclairage]

Éléments configurables	Détails
[ON] Toujours allume
[OFF] Toujours étéint
[MANUEL]	Le rétroéclairage s'active/se désactive en même temps que l'éclairage raccordé à l'unité motrice. Si vous n'avez raccordé aucun système d'éclairage, le rétroéclairage peut être activé/désactivé en appuyant sur le bouton d'éclairage de l'ordinateur de bord.

1. Écran du menu de réglage ⇒ [Rétro-éclairage] ⇒ [ON] / [OFF] / [MANUEL] L'écran revient automatiquement au menu de réglage.

Réglage de la luminosité de l'écran [luminosité]

1. Écran du menu de réglage [Luminosité] <> ou <> pour régler la luminosité . L'écran revient automatiquement au menu de réglage.

Changer la couleur de la police [couleur police]

1. Écran du menu de réglage [Couleur police] [Blanc] / [Noir] L'écran revient automatiquement au menu de réglage.

Changement de la langue d'affichage [langue]

1. Écran du menu de réglage Langue Sélectionnez la langue de l'affichage < F> L'écran revient automatiquement au menu de réglage.

Changer l'unité de la vitesse et de la distance [unité]

Sélectionne l'unité utilisée pour afficher la vitesse et la distance.

1. Écran du menu de réglage → Unité → [km] / [mile]

L'écran revient automatiquement au menu de réglage.

Aligner la vitesse affichée avec un autre appareil [afficher vitesse]

Vous pouvez ajuster la valeur affichée lorsqu'il y a une différence entre la vitesse affichée sur ce produit et l'indicateur de vitesse d'un autre appareil.

Réglage Description
Augmentation Augmente	la valeur de la vitesse affichée.
Diminution Diminue la valeur de la vitesse affichée.

1. Écran du menu de réglage [Afficher vitesse] < > ou < > pour régler la valeur < F> L'écran revient automatiquement au menu de réglage.

• Ce réglage ne change que la valeur affichée. Il ne change pas la fonction d'assistance.

Réinitialiser les réglages [effacer]

Réinitialise la distance parcourue et les paramètres. Lorsque vous réinitialisez la distance parcourue, les valeurs [TPS] (durée de la promenade), [MOY] (vitesse moyenne) et [MAX] (vitesse max.) sont également réinitialisées.

Éléments configurables	Détails
[Quit.] Permet de revenir au menu de réglage.
[DST] Réinitialiser la distance parcourue.
[Par défaut]"	Réinitialise les paramètres.

• Lorsque les paramè ètres par défaut.
• [Rétro-éclairage] : [ON]
• [Luminosité] : [3]
• [Couleur police] : [Blanc]
• Écran du menu de réglage [Effacer] [DST] / [Par défaut]

L'écran revient automatiquement au menu de réglage.

Réglage de la vitesse engagée au démarrage après un arrêt [start mode]

Passe automatiquement à la vitesse engagée régée lorsque le velo démarre après un arrêt.

Réglage Description
[OFF] Le mode de démarche n'est pas activé.
[1], [2],...*1 Sélectionnez la vitesse engagée.

*1 Vous pouvez régler la vitesse engagée jusqu'à la vitesse maximale de l'unité de changement de vitesse installée sur le vélo à assistance. 1. Écran du menu de réglage [Start mode] <> ou <> pour sélectionner la vitesse engagée L'écran revient automatiquement au menu de réglage.

Changement dynamique du comportement de conduite [assistance perso]

Le comportement de conduite du vélo à assistance différent grandement en fonction du couple maximum de l'unité motrice et de l'assistance fournie au pédalage. Ce produit dispose de multiples réglages commandés enregistrées que vous pouvez désirer en fonction de vos préférences. Utilisez E-TUBE PROJECT pour vérifier le détail des réglages. Vous pouvez également personnaliser les réglages. Reportez-vous au mode d'emploi de E-TUBE PROJECT pour plus de détails.

Réglage Description
[Profil 1] Passe au confort de conduite enregistré dans le [Profil 1].
[Profil 2] Passe au confort de conduite enregistré dans le [Profil 2].

1. Écran du menu de réglage ⇒ [Assistance personnelle] ⇒ [Profil 1] / [Profil 2]

REMARQUE

En fonction du réglage, la consommation de la batterie peut augmenter et la distance parcourue avec assistance peut fortement diminuer.

• Les réglages peuvent différer en fonction du vélo à assistance. Reportez-vous au manuel du vélo à assistance.

Indique le moment optimum pour changer de vitesse via une icône [changement conseillé]

Effectuer le changement de vitesse en plus de changer le mode d'assistance permet une conduite plus confortable. Effectuer activement le changement de vitesse sans se reposer uniquement sur le mode d'assistance peut également réduire la consommation de la batterie. La fonction de conseil du changement de vitesse utilise une icône pour vous avertir du moment où il est recommandé de changer de vitesse en fonction des conditions d'utilisation du vélo. Le moment de l'affichage peut être réglé dans [Moment du changement].

Éléments configurables	Détails
[ON]	Les conseils de changement de vitesse sont activés : une icône s'affiche pour indiquer à l'utilisateur le moment idéal pour changer de vitesse, en mode de changement de vitesse manuel.
[OFF] Permet de désactiver la fonction de changement conseillé

1. Écran du menu de réglage → [Changement conseillé] → [ON] / [OFF] L'écran revient automatiquement au menu de réglage.

Réglage du changement de vitesse automatique [moment du changement]

Ajustez la durée du changement de vitesse en cas de changement de vitesse automatique. Permet également de définir la durée d'affichage de chaque conseil de changement de vitesse.

Réglage Description
Augmentation Augmente	la valeur lorsque le pédalage devient trop dur.
Diminution Diminuer la valeur lorsque le pédalage devient trop dur.

1. Écran du menu de réglage [Moment du changement] <> ou <> pour régler la valeur L'écran revient automatiquement au menu de réglage.

Connexion sans fil

Ce produit dispose d'une fonction de communication sans fil.

Stèmes numériques sans fil 2,4 ghz

La technologie sans fil numérique à fréquence de 2,4 GHz correspond à un réseau local (LAN) sans fil. Dans de rares cas, de fortes ondes ou interférences électromagnétiques dues aux lieux ou dispositifs particuliers suivants peuvent affecter les communications.

À proximité de téléviseurs, PC, radios, moteurs (électriques ou autres), ou à l'intérieur d'un véhicule ou d'un train À proximité d'un passage à niveau et d'une voie ferrée, autour des émetteurs de télévision et des bases radar proximité d'ordinateurs sans fil ou d'éclairages à commande numérique

Annexion ANT

Toutes les informations affichées sur l'écran principal peuvent être envoyées à un appareil externe qui supporte les connexions ANT.

Méthode de connexion

Lorsque l'alimentation générale est activée pour SHIMANO STEPS, la communication peut être établie à tout moment. Reportez-vous au manuel de l'appareil externe, mettez-le en mode connexion, puis connectez-le.

Annexion bluetooth® le

Toutes les informations affichées sur l'écran principal peuvent être envoyées à un appareil externe qui supporte les connexions Bluetooth® LE.

La version pour smartphone de E-TUBE PROJECT peut être utilisée si une connexion Bluetooth® LE est établie avec un smartphone.

E-TUBE RIDE permet de consulter les données relatives au parcours sur un smartphone avec une connexion Bluetooth® LE.

Méthode de connexion

La communication peut uniquement être établie dans les conditions suivantes. Reportez-vous au manuel de l'appareil externe, mettez-le en mode connexion, puis connectez-le.

Dans un délai de 30 secondes à compter de la mise en marche de SHIMANO STEPS. Dans un délai de 30 secondes après avoir appuyé sur n'importe quel bouton ou contacteur autre que le bouton d'alimentation de SHIMANO STEPS.

Spécifications du système sans fil

Nom du modele SC-E6100
Bande de fréquences 2 402-2 480 MHz
Sortie maximale en haute fréquence +4 dBm
Version du micrologiciel 4.0.0 ou supérieur

L'application E-TUBE PROJECT est nécessaire pour modifier les réglages SHIMANO STEPS et mettre à jour le micrologiciel. Téléchargez le logiciel E-TUBE PROJECT sur notre site d'assistance (https://bike.shimano.com/e-tube/project.html). Pour plus d'informations sur l'installation de E-TUBE PROJECT, consultez le site Internet d'assistance.

Remarque

Ne vous connectez pas à un dispositif externe lorsque la batterie est en cours de charge.

• Le micrologiciel peut être modifié sans préavis.

Paramètres personnalisables dans e-tube project

Les éléments que vous pouvez régler diffèrent en fonction du vélo à assistance. Reportez-vous au mode d'emploi de E-TUBE PROJECT pour plus de détails.

Les fonctions attribuées à chaque contacteur sont modifiables.

les réglages qui peuvent être configurés à partir de ce produit peuvent également être à partir de E-TUBE PROJECT.

les réglages du comport de conduite pour le vélo à assistance peuvent être conservés et enregistrés dans ce produit.

(Reportez-vous à « Changement dynamique du comport de conduite [Assistance personnel] »)

Initialisation de la fonction de protection RD [réinitialise dér arr]

Pour protéger le système contre les chutes et autres chocs, la fonction de protection RD s'active lorsque le dérailleur arrêté est soumis à un choc important. La connexion entre le moteur et la plaquette est momentanément coupée, de sorte que le dérailleur arrêté cesse de fonctionner.

L'exécution de la fonction de réinitialisation de la protection RD rétablit la connexion entre le moteur et la plaquette, et libère le dérailleur de la fonction de protection RD.

• Cette fonction concerne uniquement les modèles avec dérailleur arrêté à changement de vitesse électronique.
• Menu de réglage [Réinitialise dér. arr.] [OK] Une illustration du pédalier est affichée sur l'écran.
• Tournez la manivelle dans le sens des aiguilles d'une montre avec la roue arrière soulevée. Le dérailleur s'arrête rouge et la connexion entre le moteur et la plaque est rétablie.

Blocage du changement de vitesse avec l'unité de changement de vitesse électronique [régler]

Si le changement de vitesse semble anormal, contactez le magasin où vous avez acheté votre vélo.

Indication d'erreur

Si un code d'erreur « E-*** » (où *** sont des lettres ou des chiffres) s'affiche sur tout l'écran, le produit peut avoir dysfonctionné.

Reportez-vous au « mode d'emploi de la batterie et des éléments spéciaux de SHIMANO STEPS » et suivez l'une des procédures décrites ci-dessous pour réinitialiser l'affichage.

Appuyez sur le bouton d'alimentation de la batterie pour la mise hors tension.

Retirez la batterie de la fixation de la batterie.

Remarque

Si la situation ne s'améliore pas même après avoir reactiverl alimentation, contactez le lieu d'achat ou un distributeur dès possible.

Indication d'avertissement

Si un code d'avertissement « W-*** » (ou *** sont des lettres ou des chiffres) s'affiche sur l'écran, le produit peut avoir un problème temporaire.

Lorsque la situation s'améliore, ce message disparaît. Si la situation ne s'améliore pas, contactez le lieu d'achat dès que possible.

• La version PC de E-TUBE PROJECT (V4 ou ultérieure) classe les erreurs et les avertissements dans différentes catégories plus détaillées en fonction de la cause d'apparition. Pour cette raison, les codes des erreurs et des avertissements affichés dans la version PC de E-TUBE PROJECT peuvent différer de ceux affichés sur ce produit, dans E-TUBE RIDE ou dans la version pour smartphone de E-TUBE PROJECT.

Pour plus de détails concernant les codes d'erreur et d'avertissement, consultez les dernières versions ci-dessous :

https://si.shimano.com/IER/STP0A

Symptômes Cause possible Solution
L'ordinaire de bord ne démarre pas lorsque vous appuyez sur le bouton d'alimentation.	La batterie se recharge-t-elle?	Lorsque vous chargez la batterie alors qu'elle est installée sur un vélo, vous ne pouvez pas démarrer le système. L'écran continue à afficher le logo SHIMANO STEPS.
	Le niveau de la batterie intégrée de l'ordinaire de bord est trop faible.	Reportez-vous au « mode d'emploi de la batterie spéciale et des pieces SHIMANO STEPS » pour démarrer le système en utilisant le bouton d'alimentation de la batterie (principal) ou le contacteur on/off du système satellite. Pour des informations concernant la charge de la batterie intégrée à l'ordinaire de bord, reportez-vous à « Mise sous tension/hors tension ».
Le système ne démarre pas lorsque vous appuyez sur le bouton d'alimentation de la batterie (principal).	Le niveau de la batterie (principal) est peut-être trop faible.	Reportez-vous au « mode d'emploi de la batterie et des pieces spéciales SHIMANO STEPS » pour charger la batterie, puis redémarrer l'alimentation.
	Le vélo est-il sous tension ?	Reportez-vous au « mode d'emploi de la batterie et des pieces spéciales SHIMANO STEPS » pour le démarrer.
	La batterie se recharge-t-elle?	Lorsque vous chargez la batterie alors qu'elle est installée sur un vélo, vous ne pouvez pas démarrer le système. L'écran continue à afficher le logo SHIMANO STEPS.
	Le connecteur du cable électrique est-il correctement installé ?	Vérifie que le connecteur du cable électrique est débranché. Si vous ave des doutes, contactez le magasin où vous ave acheté votre vélo.
	Un produit que le système ne peut pas identifier est peut-être connecté.	Contactez le magasin où vous ave acheté votre vélo.
La vitesse engagée ne s'affiche pas.	La vitesse engagée s'affiche uniquement lorsque l'unité de changement de vitesse électronique est installée.	Vérifie que le connecteur du cable électrique est débranché. Si vous ave des doutes, contactez le magasin où vous ave acheté votre vélo.
Je veux désactiver le signal sonore (bip).		Reportez-vous à « Activation et désactivation du signal sonore [Bip] ».
Impossible de démarrer le menu de réglage en roulant.	Le produit est unconçu pour interdire le démarrage du menu de réglage lorsqu'il détecte que vous roulez. Ce comportement est normal.	Configurez les réglages après vous être arrêté.
You ne pouvez pas effectuer une opération avec un contacteur et vous entendez deux bips.	L'utilisation du commutateur que vous ave pousse est interdite.	Ce n'est pas un dysfonctionnement.
You entendez trois bips. Une erreur	ou un avertissement s'est produit.	Un message d'erreur ou d'ajretissement s'affiche sur l'ordinateur de bord. Reportez-vous à la section « Indication d'erreur / d'ajretissement ».
La vitesse engagée réglée dans le mode de démarrage ne s'est pas engagée à l'arrêt du vélo.	You've espçuté appuyé trop fort sur les pédales.	Appuyez doucément sur la pédale pour facilitier le changement de vitesse.
