MODE D'EMPLOI ACULASER CX11 EPSON

• EPSON AcuLaser CX11 Series Guide des opérations de base Table des matières Composants du produit Vue avant p. 3
• Vue arrière p. 3
• Vue intérieure du produit p. 4

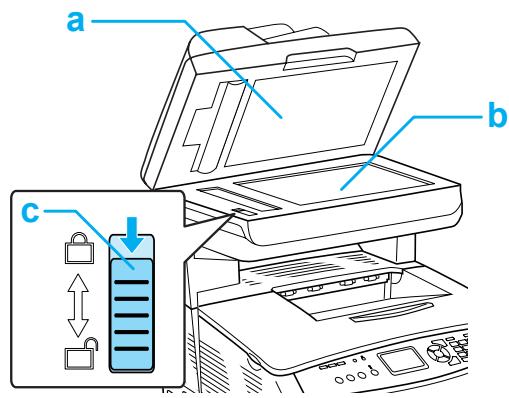

• Composants du scanner p. 4
• Panneau de contrôle p. 5
• Copie de base Mise en place des documents originaux p. 7
• Vitre d’exposition p. 7
• Chargeur automatique de documents (modèle télécopieur uniquement) p. 8
• Réalisation d’une copie p. 9
• Annulation de la copie p. 10
• Télécopie de base (modèle télécopieur uniquement) Envoi de télécopies p. 11
• Éléments de base de l’envoi de télécopies p. 11
• Envoi de télécopies à l’aide de la fonction de numérotation rapide p. 12
• Envoi de télécopies à l’aide de la fonction à une touche p. 13
• Envoi de télécopies à l’aide de la fonction de numérotation groupée p. 13
• Réception de télécopies p. 15
• Éléments de base de la réception de télécopies p. 15
• Réception de télécopies lorsque vous entendez la sonnerie du télécopieur p. 16
• Réception de télécopies via l’interrogation du télécopieur p. 16
• Dépannage Élimination des bourrages papier p. 17
• Précautions à prendre lorsque vous retirez le papier coincé p. 17
• Bourrage C (capot C) p. 17
• Bourrage E (capot E) p. 20
• Bourrage F (capot F) p. 21
• Bourrage BM (bac BM) p. 23
• Bourrage LC/G (bac papier optionnel et capot G) p. 24
• Lorsque des transparents sont coincés dans le bac BM p. 25
• Bourrage papier dans le chargeur automatique de documents p. 26

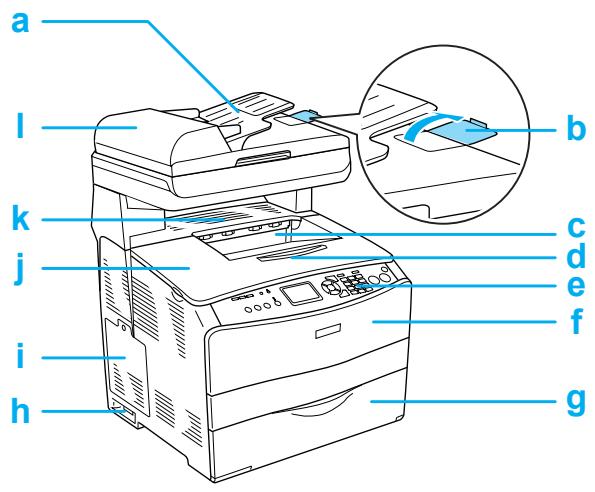

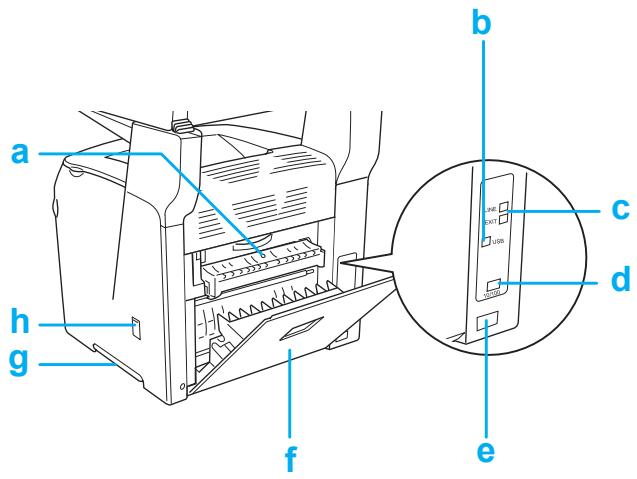

EPSON AcuLaser CX11 Series Guide des opérations de base Composants du produit Vue avant Vue arrière

Chargeur automatique de documents (modèle télécopieur uniquement) b. Butée (modèle télécopieur uniquement)

Capot A Capot F b. Connecteur de l’interface USB

Connecteur de l’interface téléphonique (modèle télécopieur uniquement) LINE : raccordement au cordon téléphonique EXT : raccordement au téléphone joint Bac de sortie d. Plateau d’extension

d. Connecteur de l’interface réseau (EPSON AcuLaser CX11NF/CX11N uniquement)

Prise secteur g. Bac BM

Capot E h. Interrupteur g. Poignée

Capot optionnel h. Capot de l’outil de nettoyage

Capot du chargeur automatique de documents (modèle télécopieur uniquement) Composants du produit

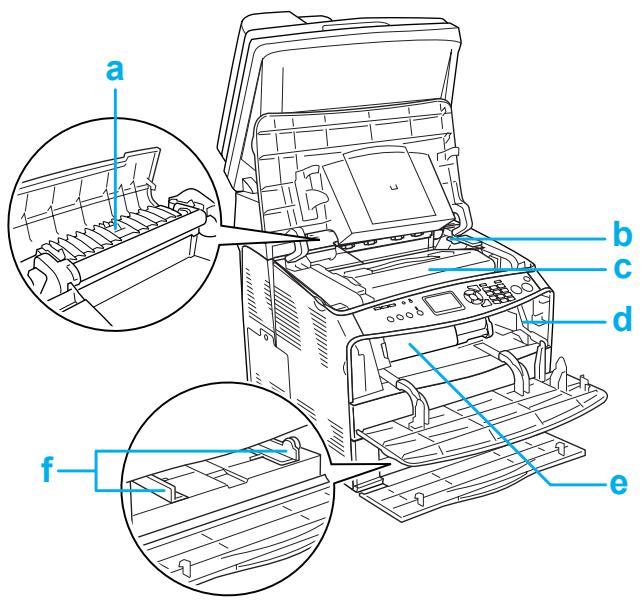

EPSON AcuLaser CX11 Series Guide des opérations de base Vue intérieure du produit Composants du scanner

Capot b. Vitre d’exposition

Verrou de transport b. Levier d’accès au bloc photoconducteur

Bloc photoconducteur d. Levier d’accès au bouton de nettoyage

Guides papier (bac BM) Composants du produit

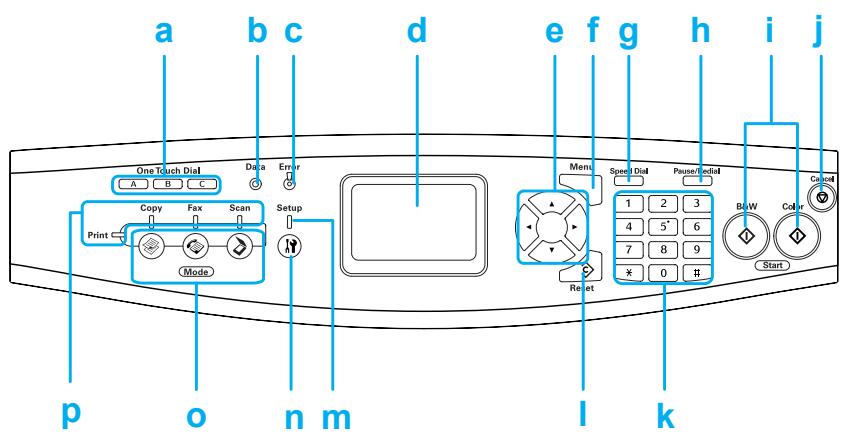

EPSON AcuLaser CX11 Series Guide des opérations de base Panneau de contrôle

a. Touche One Touch Dial Utilisez ces touches pour transmettre une télécopie vers un numéro de télécopieur enregistré affecté à la touche correspondante. A, B, C (modèle télécopieur uniquement) b. Voyant Data (jaune) Clignote lorsque le produit traite des données. c. Voyant Error (rouge) S’allume ou clignote lorsqu’une erreur se produit. - S’allume lorsque l’erreur survenue nécessite une intervention de l'opérateur. L’état initial du produit est automatiquement rétabli une fois la source de l’erreur corrigée. - Clignotement 1 (clignote à intervalles de 0,3 seconde) Indique que l’erreur survenue peut être corrigée à l’aide de la touche B&W Start x ou Color Start x. - Clignotement 2 (clignote à intervalles de 0,6 seconde) Indique que l’erreur survenue nécessite une intervention de l'opérateur. Une fois l'erreur résolue, vous devez également appuyer sur la touche B&W Start x ou Color Start x. d. Écran LCD Affiche les messages relatifs à l’état du produit, les instructions et les paramètres des différents modes. Composants du produit

EPSON AcuLaser CX11 Series Guide des opérations de base e. Touche Gauche l/Droite r Touche Haut u/Bas d Utilisez ces touches pour afficher les valeurs de paramétrage précédentes ou suivantes de manière séquentielle. La touche Droite r est également utilisée en guise de touche OK lors de la définition et de l’enregistrement d’un élément de paramétrage. Utilisez ces touches pour afficher les éléments de menu précédents ou suivants de manière séquentielle. f. Touche Advanced/Menu Utilisez cette touche pour afficher le menu avancé de chaque mode. g. Touche Speed dial (modèle télécopieur uniquement) Utilisez cette touche pour afficher la liste des destinataires enregistrés sur l’écran LCD. h. Touche Pause/Redial (modèle télécopieur uniquement) Utilisez cette touche pour interrompre la numérotation de la télécopie ou pour composer de nouveau le numéro de télécopieur appelé précédemment.

i. Touche B&W Start x,

touche Color Start x Utilisez ces touches pour lancer une copie, une numérisation ou une transmission de télécopie en couleur ou en noir et blanc. Lorsque le voyant d’erreur clignote, appuyez sur cette touche pour effacer l’erreur et activer l’état Prête du produit. j. Touche Cancel y Utilisez cette touche pour interrompre l’opération de numérisation ou pour annuler la copie, la transmission de télécopie ou le travail d’impression. Si vous appuyez une fois sur la touche, le travail en cours est annulé. Si vous maintenez la touche enfoncée pendant plus de trois secondes lorsque le mode d’impression est activé, l’ensemble des travaux d’impression est supprimé de la mémoire du produit. k. Pavé numérique Permet de saisir le nombre de copies ou la valeur du zoom. La touche du dièse # et la touche de l’astérisque ✽ peuvent être utilisées en mode de télécopie. l. Touche Reset m. Voyant Setup n. Touche Setup Utilisez cette touche pour rétablir la valeur par défaut de l’élément de paramétrage sélectionné. Maintenez la touche enfoncée pendant plus de trois secondes pour rétablir la valeur par défaut de l’ensemble des éléments de paramétrage. Cette touche permet également de supprimer un caractère des données saisies lors de la saisie du numéro de télécopieur d’un destinataire en mode de télécopie. S’allume lorsque le mode de configuration du produit est activé. Utilisez cette touche pour activer le mode de configuration. o. Touches Mode Utilisez ces touches pour activer le mode correspondant. p. Voyants Mode S’allume lorsque le mode correspondant (impression, copie, télécopie ou numérisation) est sélectionné. Lorsque le voyant Print est allumé, le mode d’impression est activé et le produit est prêt à recevoir et à imprimer des données. Composants du produit

EPSON AcuLaser CX11 Series Guide des opérations de base Copie de base Mise en place des documents originaux

1. Assurez-vous que le produit est hors

tension et ouvrez doucement le capot. Selon le type de document, vous pouvez charger l’original sur la vitre d’exposition ou dans le chargeur automatique de documents (modèle télécopieur uniquement). Remarque : ❏ Avant de numériser un document, pensez à en respecter les droits d’auteur. Ne numérisez pas du texte ou des images sans en vérifier d’abord les droits d’auteur. ❏ Si des documents sont placés à la fois dans le chargeur automatique de documents et sur la vitre d'exposition, seuls les documents du chargeur automatique de documents sont numérisés. Vitre d’exposition Lors de l’utilisation de la vitre d’exposition, placez les originaux feuille à feuille.

Important : ❏ Ne placez pas d’objets lourds sur la vitre d’exposition. N’appuyez pas non plus trop fort sur la surface vitrée.

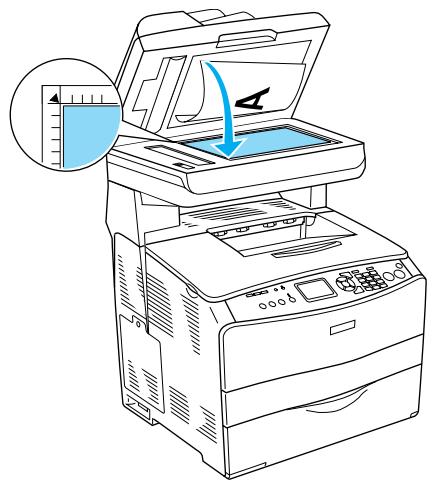

2. Placez un document original sur la vitre

d’exposition, face à numériser vers le bas. Utilisez la bande de guidage des documents pour aligner le bord horizontal du document. ❏ Pour numériser correctement un original, placez le verrou de transport situé sur le côté gauche de la vitre d'exposition en position déverrouillée . Voir « Composants du scanner. ». Copie de base

EPSON AcuLaser CX11 Series Guide des opérations de base Remarque : La zone du document située à moins de 1,5 mm du guide horizontal et du guide vertical ne peut être numérisée.

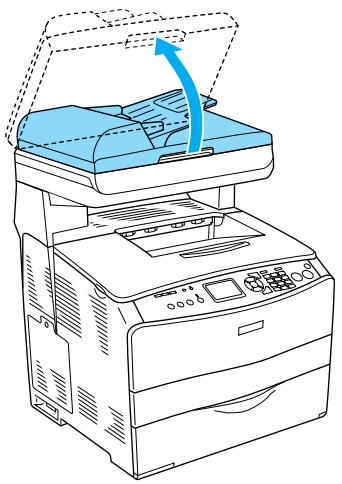

3. Refermez le capot avec précaution pour

maintenir le document original en place. Remarque : ❏ Veillez à ce que la vitre d’exposition soit toujours propre. ❏ Ne laissez pas traîner des photos sur la vitre d’exposition, elles pourraient coller à la vitre. ❏ Assurez-vous que le document repose bien à plat sur la vitre d’exposition, faute de quoi l’image ne sera pas nette et mise au point. Veillez également à fermer le capot afin d’éviter toute interférence de la lumière externe. Chargeur automatique de documents (modèle télécopieur uniquement) Le chargeur automatique de documents peut entraîner automatiquement un maximum de 50 feuilles.

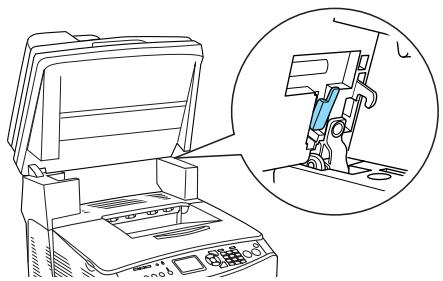

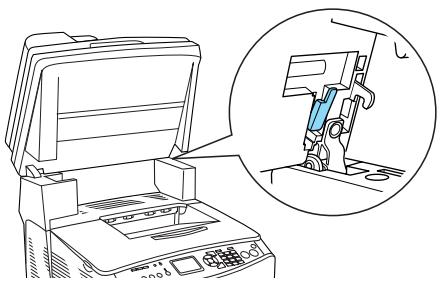

Important : Pour numériser correctement un original, placez le verrou de transport situé sur le côté gauche de la vitre d'exposition en position déverrouillée . Voir « Composants du scanner. ». Remarque : Lors de la numérisation d’un document original à l’aide du chargeur automatique de documents, il est possible que la qualité de numérisation ne soit pas aussi satisfaisante que lors de la numérisation d’un document original sur la vitre d’exposition. Pour insérer des documents dans le chargeur automatique de documents, procédez comme suit.

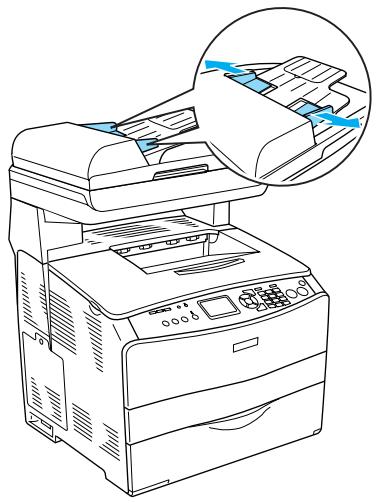

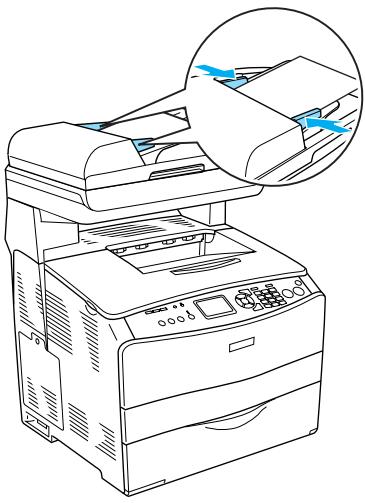

1. Faites glisser les guides latéraux vers

l'extérieur. Copie de base

EPSON AcuLaser CX11 Series Guide des opérations de base

2. Insérez une pile de documents, face à

numériser orientée vers le haut, dans le chargeur automatique de documents jusqu’à ce que vous sentiez une résistance et déplacez ensuite les guides latéraux de manière à ce qu’ils soient alignés sur les bords de vos documents. Réalisation d’une copie Alimentations disponibles : ❏ Les types de papier disponibles pour la copie ne sont pas les mêmes que les types de papier disponibles pour l’impression. Selon l’alimentation utilisée, les types de papier disponibles varient. Lors de la copie de documents originaux, vous ne pouvez utiliser que les types de papier suivants. Bac BM : Papier ordinaire, papier pour imprimante laser couleur EPSON, papier à en-tête, papier recyclé, papier coloré, transparents, étiquettes Bac papier optionnel : Papier ordinaire, papier pour imprimante laser couleur EPSON, papier à en-tête, papier recyclé, papier coloré Remarque : ❏ Assurez-vous que le capot du chargeur automatique de documents est bien fermé. Si le capot du chargeur automatique de documents est ouvert, la vitre d’exposition est numérisée de manière préventive et une copie vierge est imprimée même si le document original est inséré dans le chargeur automatique de documents. ❏ Si vous insérez plusieurs pages dans le chargeur automatique de documents, elles seront alimentées par le haut et éjectées face numérisée vers le bas. ❏ Vous ne pouvez pas procéder à la copie sur du papier couché, du papier épais ou du papier spécial, tels que des cartes postales ou des enveloppes. Formats disponibles pour les documents originaux : ❏ Vous pouvez copier des documents originaux au format A4, B5, Letter ou Legal. ❏ Les documents originaux de format Legal peuvent uniquement être utilisés avec le chargeur automatique de documents. ❏ L’impression sur le bord du papier (5 mm en partant des extrémités horizontale et verticale du papier) n’est pas garantie. Copie de base

EPSON AcuLaser CX11 Series Guide des opérations de base Procédez comme suit pour réaliser une copie.

1. Assurez-vous que le produit est sous

tension et que du papier est chargé dans le produit. Pour plus de détails, reportez-vous au Guide d’utilisation.

5. Appuyez sur la touche B&W Start x ou

Color Start x. Pour réaliser une copie en noir et blanc, appuyez sur la touche B&W Start x. Pour réaliser une copie en couleur, appuyez sur la touche Color Start x. La copie est lancée.

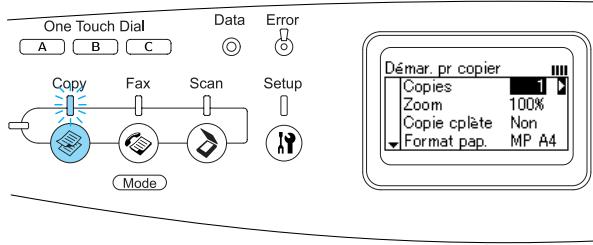

2. Appuyez sur la touche

panneau de contrôle. Copy du Le voyant Copy est allumé et le message Mode Copie s’affiche pendant quelques secondes sur l’écran LCD. L’écran du mode de copie apparaît ensuite. Remarque : Si vous n’appuyez sur aucune touche pendant plus de trois minutes, les modifications apportées sont annulées et le mode d'impression est réactivé.

3. Placez l’original sur la vitre d’exposition

ou dans le chargeur automatique de documents (modèle télécopieur uniquement). Pour plus de détails, reportez-vous à la section « Mise en place des documents originaux. ».

4. Si nécessaire, définissez les paramètres

de copie. Pour plus de détails, reportez-vous au Guide d’utilisation. Remarque : ❏ Ne mettez pas le produit hors tension et n’appuyez pas sur une autre touche de mode lorsque la copie est en cours, faute de quoi la copie risque de ne pas être réalisée correctement. ❏ Lorsque vous placez plusieurs documents dans le chargeur automatique de documents et réalisez une copie couleur de haute qualité (600 ppp) en continu avec la mémoire par défaut (128 Mo), il est possible que le produit ne fonctionne pas correctement en raison d’une quantité insuffisante de mémoire. Nous vous recommandons d’ajouter un module de mémoire de manière à ce que la taille totale de la mémoire soit équivalente ou supérieure à 256 Mo. Annulation de la copie Si vous appuyez sur la touche Cancel y du panneau de contrôle lorsque la copie d’un document est en cours, le message Annuler le travail d’impression s’affiche sur l’écran LCD et le travail de copie est annulé. Remarque : Lorsque vous appuyez sur la touche B&W Start x ou Color Start x sans définir aucun paramètre par la suite, la copie est réalisée à l’aide des valeurs de paramétrage existantes. Copie de base

EPSON AcuLaser CX11 Series Guide des opérations de base Télécopie de base (modèle télécopieur uniquement) Envoi de télécopies

3. Placez l’original sur la vitre d’exposition

ou dans le chargeur automatique de documents. Pour plus de détails, reportez-vous à la section « Mise en place des documents originaux. ». Éléments de base de l’envoi de télécopies

1. Assurez-vous que le produit est sous

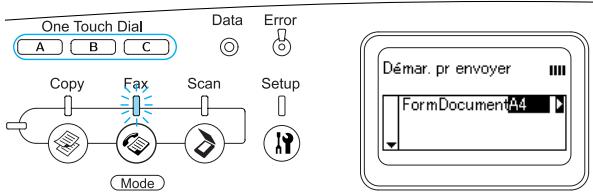

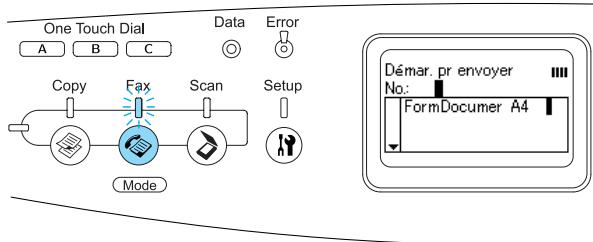

2. Appuyez sur la touche

panneau de contrôle. Fax du Le voyant Fax est allumé et le message Mode Télécopie s’affiche pendant quelques secondes sur l’écran LCD. L’écran du mode de télécopie apparaît ensuite.

4. Saisissez le numéro de télécopieur du

destinataire à l’aide du pavé numérique du panneau de contrôle. Remarque : ❏ Le numéro du destinataire peut inclure un maximum de 50 caractères. ❏ Si le numéro saisi est incorrect, appuyez sur la touche Reset pour supprimer le caractère situé à gauche du curseur. Vous pouvez déplacer le curseur vers la gauche ou vers la droite en appuyant sur la touche Gauche l ou Droite r. ❏ Lors de la saisie du numéro du destinataire, les chiffres (de 0 à 9) et les symboles # et ✽ peuvent être insérés à l’aide du pavé numérique. Remarque : ❏ Ne mettez pas le produit hors tension et n’appuyez pas sur une autre touche de mode lorsque la télécopie est en cours, faute de quoi la télécopie risque de ne pas être réalisée correctement. ❏ Si vous n’appuyez sur aucune touche pendant plus de trois minutes, les modifications apportées sont annulées et le mode d'impression est réactivé. ❏ Vous pouvez également activer le mode de télécopie sans l’aide de la touche Fax, en appuyant sur la touche One Touch Dial (A, B ou C). ❏ Si vous appuyez sur la touche Redial au lieu de saisir le numéro de télécopieur du destinataire, le numéro de télécopieur vers lequel la dernière transmission a été effectuée est automatiquement saisi. ❏ Si vous appuyez sur la touche Pause lors de la saisie du numéro du destinataire, le symbole « - » s’affiche pendant quelques instants. ❏ Vous pouvez également saisir un numéro de télécopieur à l’aide de la touche One Touch Dial ou Speed Dial. Pour plus de détails, reportez-vous à la section « Envoi de télécopies à l’aide de la fonction à une touche » ou « Envoi de télécopies à l’aide de la fonction de numérotation rapide. ». Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base

5. Si nécessaire, définissez les paramètres

en fonction de vos objectifs de numérisation. Remarque : Lorsque vous appuyez sur la touche B&W Start x ou Color Start x sans définir aucun paramètre par la suite, la transmission de la télécopie est réalisée à l’aide des valeurs de paramétrage existantes.

6. Appuyez sur la touche B&W Start x ou

Color Start x pour lancer la transmission. Pour envoyer une télécopie en noir et blanc, appuyez sur la touche B&W Start x. Pour envoyer une télécopie en couleur, appuyez sur la touche Color Start x. Remarque : Si le télécopieur du destinataire prend uniquement en charge les télécopies en noir et blanc, les télécopies en couleur sont reçues en noir et blanc même si vous appuyez sur la touche Color Start x. Envoi de télécopies à l’aide de la fonction de numérotation rapide Lorsque les numéros de télécopieur de destinataires sont enregistrés dans le produit, vous pouvez envoyer une télécopie en sélectionnant le destinataire souhaité dans la liste de numérotation rapide de l’écran LCD. Vous pouvez enregistrer les numéros de télécopieur d’un maximum de 60 destinataires dans le produit. Remarque : Avant d’utiliser la fonction de numérotation rapide, vous devez enregistrer les informations relatives aux télécopieurs des destinataires. Pour plus de détails, reportez-vous au Guide d’utilisation.

1. Assurez-vous que le mode de télécopie

du produit est activé. Si ce n’est pas le cas, appuyez sur la touche Fax pour activer le mode de télécopie.

2. Placez l’original sur la vitre d’exposition

ou dans le chargeur automatique de documents. Pour plus de détails, reportez-vous à la section « Mise en place des documents originaux. ».

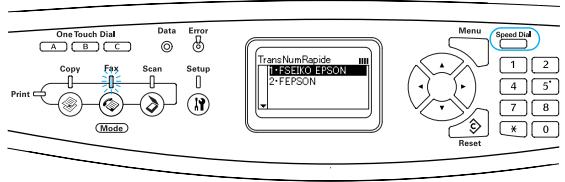

3. Appuyez sur la touche Speed Dial du

panneau de contrôle. La liste des destinataires enregistrés s’affiche sur l’écran LCD.

4. Appuyez plusieurs fois sur la touche

Haut u ou Bas d jusqu’à ce que le destinataire souhaité soit sélectionné et appuyez ensuite sur la touche Droite r. Le destinataire sélectionné apparaît dans la deuxième rangée en partant du haut de l’écran LCD. Remarque : ❏ Vous pouvez également sélectionner un destinataire en saisissant directement le numéro correspondant. ❏ Pour afficher les détails relatifs au destinataire sélectionné, appuyez sur la touche Advanced/Menu lors de la sélection du destinataire. Pour retourner à la liste, appuyez sur la touche Advanced/Menu ou Gauche l. Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base

5. Si nécessaire, définissez les paramètres

en fonction de vos objectifs de numérisation. Remarque : Lorsque vous appuyez sur la touche B&W Start x ou Color Start x sans définir aucun paramètre par la suite, la transmission de la télécopie est réalisée à l’aide des valeurs de paramétrage existantes.

6. Appuyez sur la touche B&W Start x ou

Color Start x pour lancer la transmission. Pour envoyer une télécopie en noir et blanc, appuyez sur la touche B&W Start x. Pour envoyer une télécopie en couleur, appuyez sur la touche Color Start x. ❏ Le fait d’appuyer sur une touche One Touch Dial permet d’accéder au mode de télécopie depuis n’importe quel mode.

1. Placez l’original sur la vitre d’exposition

ou dans le chargeur automatique de documents. Pour plus de détails, reportez-vous à la section « Mise en place des documents originaux. ».

2. Appuyez sur une touche One Touch

Dial (A, B ou C). Le destinataire enregistré au niveau de la touche One Touch Dial A, B ou C apparaît dans la deuxième rangée (en partant du haut de l’écran) des éléments de paramétrage du mode de télécopie. La transmission de la télécopie est ensuite lancée. Remarque : Si le télécopieur du destinataire prend uniquement en charge les télécopies en noir et blanc, les télécopies en couleur sont reçues en noir et blanc même si vous appuyez sur la touche Color Start x. Envoi de télécopies à l’aide de la fonction à une touche Lorsqu’un numéro de télécopieur fréquemment utilisé est enregistré au niveau de la touche One Touch Dial (A, B ou C), vous pouvez envoyer une télécopie au destinataire enregistré en appuyant sur la touche One Touch Dial correspondante. Remarque : ❏ Lors de l’envoi d’une télécopie à l’aide de la touche One Touch Dial, le document original est transmis en noir et blanc même s’il est en couleur. ❏ Avant d’utiliser la fonction de numérotation à une touche, vous devez enregistrer les informations relatives aux télécopieurs des destinataires. Pour plus de détails, reportez-vous au Guide d’utilisation. Envoi de télécopies à l’aide de la fonction de numérotation groupée Lorsque les numéros de télécopieur de plusieurs destinataires sont enregistrés dans un groupe, vous pouvez envoyer le même document original à l’ensemble des destinataires enregistrés en sélectionnant le numéro de groupe souhaité. Vous pouvez enregistrer un maximum de 20 groupes dans le produit. Remarque : ❏ Lors de l’envoi d’une télécopie à l’aide de la fonction de numérotation groupée, le document original est transmis en noir et blanc même s’il est en couleur. Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base ❏ Avant d’utiliser la fonction de numérotation groupée, vous devez enregistrer les numéros de télécopieur de plusieurs destinataires dans un groupe à l’aide de l’utilitaire EPSON Speed Dial. Pour plus de détails, reportez-vous à l’aide en ligne.

1. Assurez-vous que le mode de télécopie

du produit est activé. Si ce n’est pas le cas, appuyez sur la touche Fax pour activer le mode de télécopie.

2. Placez l’original sur la vitre d’exposition

ou dans le chargeur automatique de documents. Pour plus de détails, reportez-vous à la section « Mise en place des documents originaux. ».

5. Si nécessaire, définissez les paramètres

en fonction de vos objectifs de numérisation. Remarque : Lorsque vous appuyez sur la touche B&W Start x sans définir aucun paramètre par la suite, la transmission de la télécopie est réalisée à l’aide des valeurs de paramétrage existantes.

6. Appuyez sur la touche B&W Start x

pour lancer la transmission.

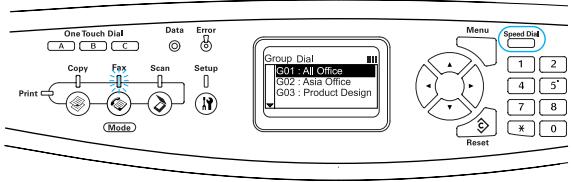

3. Appuyez deux fois sur la touche Speed

Dial du panneau de contrôle. La liste de transmission des groupes enregistrés s’affiche sur l’écran LCD.

4. Appuyez plusieurs fois sur la touche

Haut u ou Bas d jusqu’à ce que le groupe souhaité soit sélectionné et appuyez ensuite sur la touche Droite r. Le groupe sélectionné apparaît dans la deuxième rangée en partant du haut de l’écran LCD. Remarque : Pour afficher les détails relatifs au groupe enregistré, appuyez sur la touche Advanced/Menu lors de la sélection du groupe. Pour retourner à la liste des groupes, appuyez sur la touche Advanced/Menu ou Gauche l. Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base Réception de télécopies Procédez comme suit pour changer le mode de réception. Éléments de base de la réception de télécopies

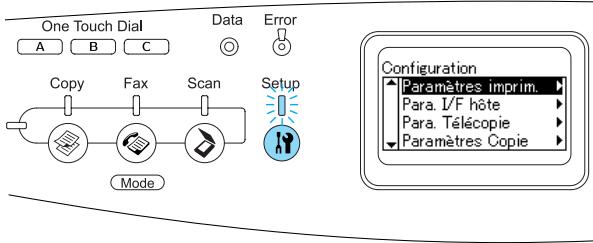

1. Appuyez sur la touche

panneau de contrôle. Si le produit dispose d’un téléphone joint, vous pouvez sélectionner un des quatre modes de réception disponibles dans le cadre de la réception d’un appel. Le mode par défaut est le mode Télécopieur uniquement. Élément du paramètre Description Commutation automatique L’appel est reçu par le téléphone joint et le produit répond automatiquement à l’appel lorsque le téléphone sonne depuis un certain temps, défini par le paramètre d’expiration des appels du téléphone joint. Télécopieur uniquement Le produit répond automatiquement à l’appel et reçoit la télécopie. Téléphone uniquement L’appel est reçu par le téléphone joint. La réception de télécopies n’est pas réalisée. TAM Lorsque le téléphone joint détecte un signal télécopie/téléphone lors de l’interception d’un appel entrant, le produit reçoit automatiquement la télécopie. Setup du Le voyant Setup est allumé et le menu de configuration s’affiche sur l’écran LCD.

2. Appuyez deux fois sur la touche Bas d

pour sélectionner Paramètres Télécopie et appuyez ensuite sur la touche Droite r.

3. Appuyez deux fois sur la touche Bas d

pour sélectionner Paramètres Réception et appuyez ensuite sur la touche Droite r.

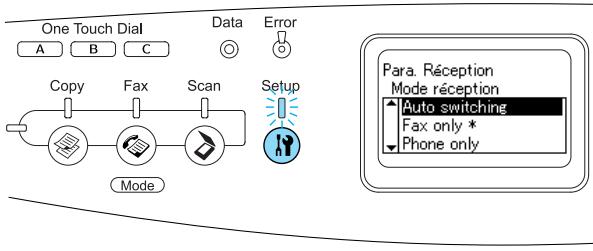

4. Appuyez sur la touche Bas d pour

sélectionner Mode réception et appuyez ensuite sur la touche Droite r. Le menu des paramètres de réception s’affiche. Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base

5. Appuyez sur la touche Haut u ou Bas d

pour sélectionner le mode de réception souhaité et appuyez ensuite sur la touche Droite r.

6. Pour quitter les paramètres, appuyez

plusieurs fois sur la touche Gauche l ou sur la touche d’un autre mode. Réception de télécopies lorsque vous entendez la sonnerie du télécopieur Cette fonction permet d’imprimer les données de télécopie une fois l’appel entrant intercepté à l’aide du téléphone joint.

2. Saisissez le numéro de télécopieur tiers

à l’aide du pavé numérique.

3. Appuyez plusieurs fois sur la touche

Bas d jusqu’à ce que le paramètre Invit. émettre récep. s’affiche et appuyez ensuite sur la touche Gauche l ou Droite r pour sélectionner Oui.

4. Lorsque vous entendez un signal

acoustique ou des indications vocales, appuyez sur la touche B&W Start x ou Color Start x pour lancer la transmission. Remarque : Pour utiliser cette fonction, vous devez disposer d’un produit équipé d’un téléphone joint et régler le paramètre Mode réception, sous Paramètres Réception, sur Commutation automatique. Pour plus de détails, reportez-vous au Guide d’utilisation.

1. Répondez à l’appel entrant à l’aide du

2. Appuyez sur la touche B&W Start x ou

Color Start x après vous être assuré que la transmission de l’expéditeur est une télécopie. Les données reçues sont imprimées page par page, au fur et à mesure de leur réception. Réception de télécopies via l’interrogation du télécopieur Cette fonction vous permet de transférer les informations stockées dans un télécopieur tiers vers votre produit.

1. Assurez-vous que le mode de télécopie

du produit est activé. Si ce n’est pas le cas, appuyez sur la touche Fax pour activer le mode de télécopie. Télécopie de base (modèle télécopieur uniquement)

EPSON AcuLaser CX11 Series Guide des opérations de base Dépannage Élimination des bourrages papier Si du papier est coincé dans le produit, le voyant Print (vert) s’éteint et le voyant Error (rouge) s’allume. L’écran LCD du produit et EPSON Status Monitor 3 fournissent des messages d’alerte. Supprimez le bourrage papier en suivant l’ordre des noms de capots affichés sur le panneau de contrôle ou dans EPSON Status Monitor 3. Précautions à prendre lorsque vous retirez le papier coincé Respectez les points suivants lorsque vous résolvez un bourrage papier. ❏ Ne retirez pas de force le papier coincé. S’il se déchire, il sera difficile à retirer et pourrait causer d’autres bourrages. Tirez délicatement dessus afin d’éviter qu’il ne se déchire.

Attention : ❏ Veillez à ne pas toucher l’unité de fusion qui porte la mention

ATTENTION SURFACE CHAUDE

ni la zone environnante. Si le produit vient d’être utilisé, l’unité de fusion et la zone environnante sont probablement très chaudes. ❏ N’introduisez pas la main profondément dans l’unité de fusion car certains composants sont tranchants et peuvent vous blesser. Bourrage C (capot C) Procédez comme suit pour résoudre les bourrages papier au niveau du capot C.

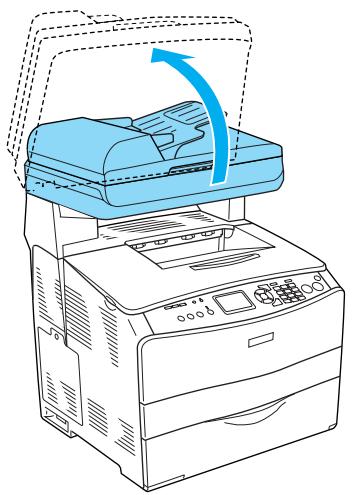

1. Soulevez le module scanner.

❏ Essayez toujours de retirer le papier coincé des deux mains afin d’éviter de le déchirer. ❏ Si le papier se déchire et que certains morceaux restent coincés dans le produit ou si le bourrage survient à un endroit inhabituel non mentionné dans ce guide, contactez votre revendeur. ❏ Assurez-vous que le type de papier chargé correspond au paramétrage de l’option Papier du pilote d’imprimante. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

Important : Ne touchez pas au levier situé sous le module scanner lorsque vous ouvrez ou fermez le module. Si vous touchez au levier, le capot du module scanner risque de tomber, ce qui peut endommager le produit et entraîner des blessures.

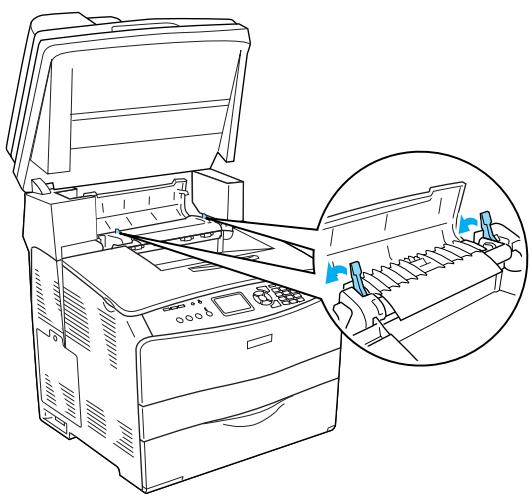

3. Soulevez les deux leviers verts de l’unité

de fusion pour la déverrouiller.

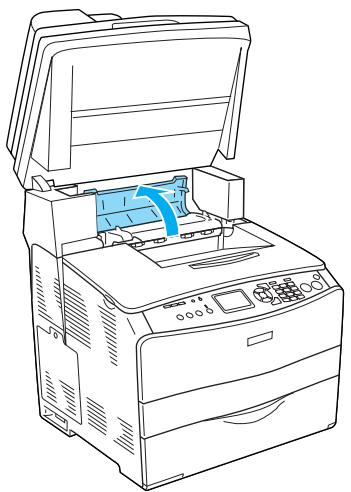

2. Ouvrez le capot C.

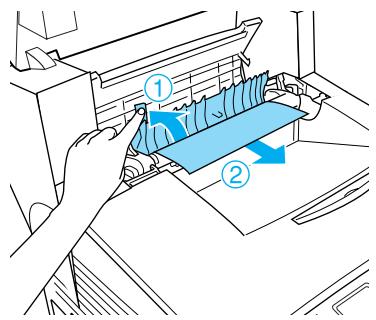

4. Soulevez le guide en saisissant la

languette verte et retirez doucement les feuilles de papier. Veillez à ne pas déchirer le papier coincé.

Attention : Veillez à ne pas toucher l’unité de fusion qui porte la mention ATTENTION SURFACE CHAUDE ni la zone environnante. Si le produit vient d’être utilisé, l’unité de fusion et la zone environnante sont probablement très chaudes. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

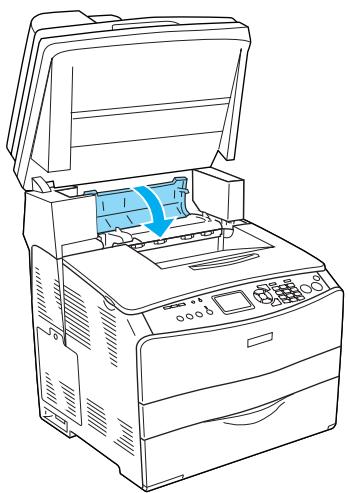

5. Abaissez les deux leviers verts de l’unité

EPSON AcuLaser CX11 Series Guide des opérations de base Bourrage E (capot E)

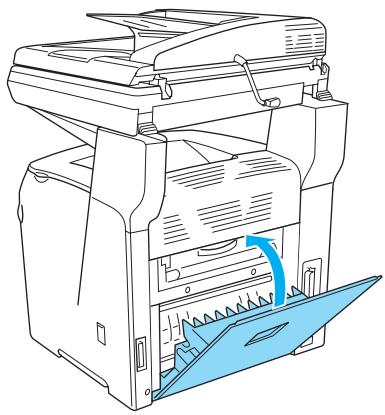

3. Fermez le capot E.

Procédez comme suit pour résoudre les bourrages papier au niveau du capot E.

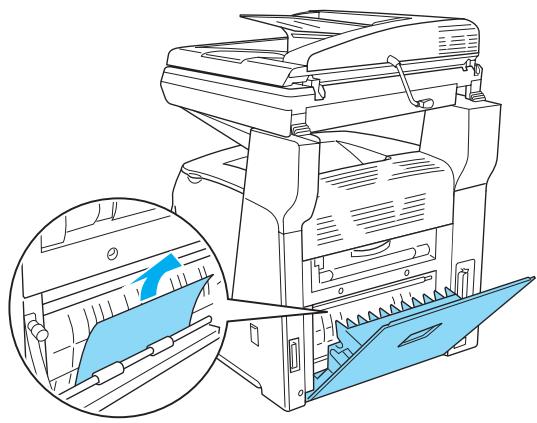

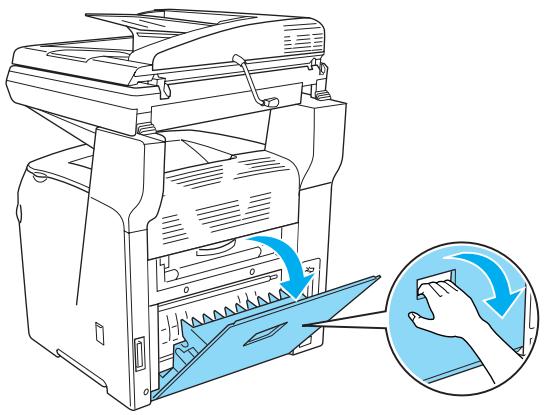

1. Ouvrez le capot E.

2. Saisissez doucement les feuilles de

papier pour les retirer. Veillez à ne pas déchirer le papier coincé. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base Bourrage F (capot F) Procédez comme suit pour résoudre les bourrages papier au niveau du capot F.

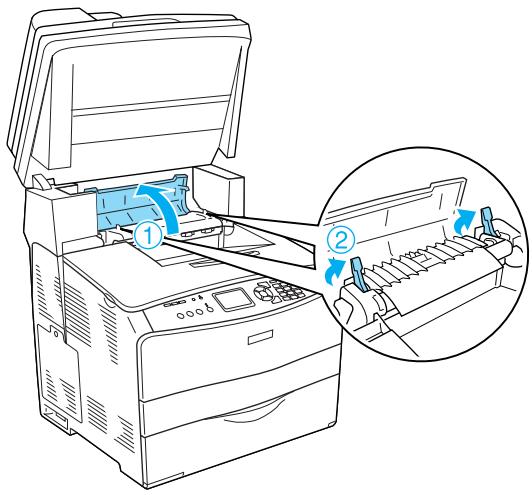

2. Ouvrez le capot C et soulevez les deux

leviers verts de l’unité de fusion pour la déverrouiller.

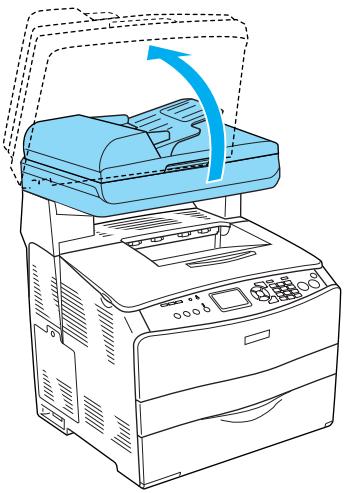

1. Soulevez le module scanner.

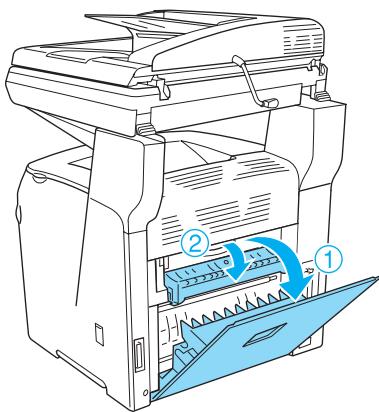

3. Ouvrez le capot E, puis le capot F.

Important : Ne touchez pas au levier situé sous le module scanner lorsque vous ouvrez ou fermez le module. Si vous touchez au levier, le capot du module scanner risque de tomber, ce qui peut endommager le produit et entraîner des blessures. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

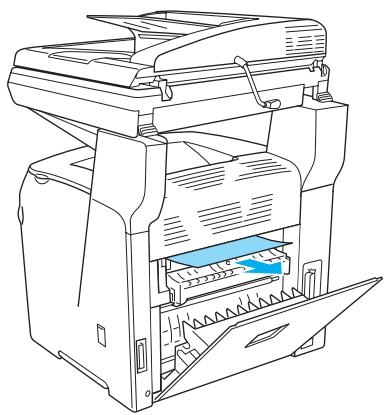

4. Saisissez doucement les feuilles de

papier pour les retirer. Veillez à ne pas déchirer le papier coincé.

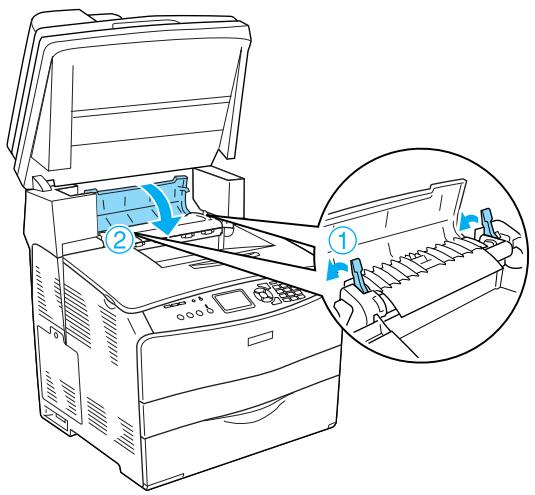

6. Abaissez les deux leviers verts de l’unité

de fusion et fermez le capot C.

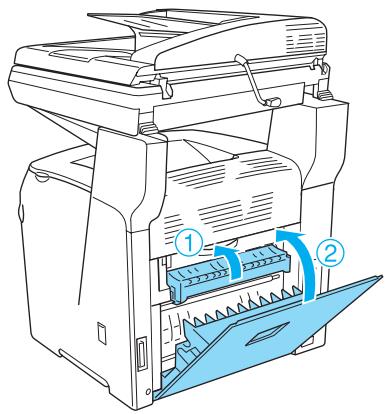

5. Fermez le capot F, puis le capot E.

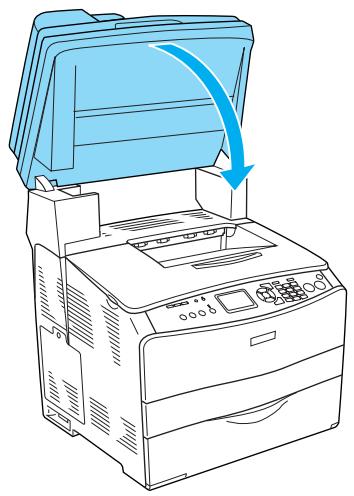

7. Replacez le module scanner en position

originale. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base Bourrage BM (bac BM) Procédez comme suit pour résoudre les bourrages papier au niveau du bac BM.

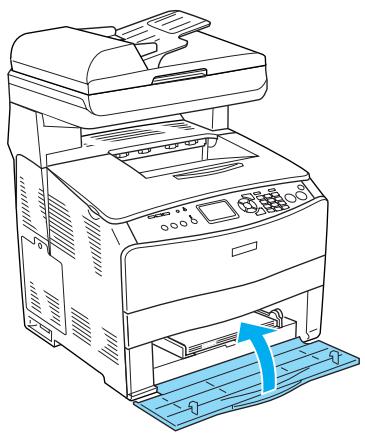

3. Rechargez le papier et fermez le capot du

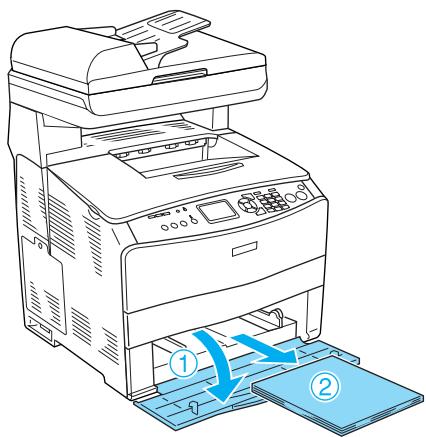

1. Ouvrez le capot du bac BM et retirez le

4. Ouvrez et fermez le capot A.

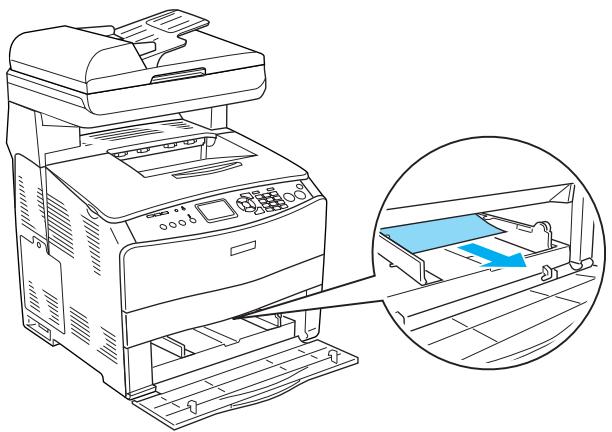

2. Retirez doucement les feuilles de papier

qui n’ont pas été entraînées correctement dans le produit. Remarque : Une fois le papier coincé dans le bac BM retiré, vous devez ouvrir et fermer tous les capots, à l’exception du capot du bac BM, pour effacer le message d’erreur. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base Bourrage LC/G (bac papier optionnel et capot G)

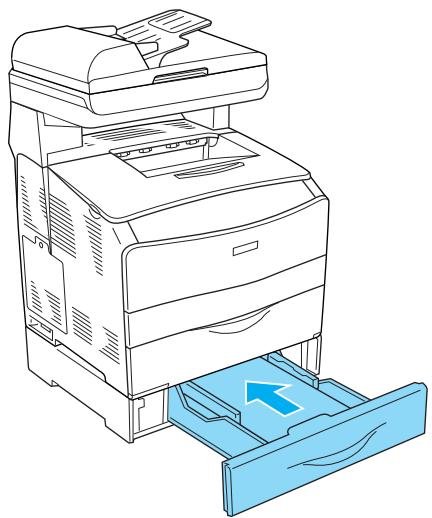

3. Réinsérez le bac papier.

Procédez comme suit pour résoudre les bourrages papier au niveau du bac papier optionnel et du capot G.

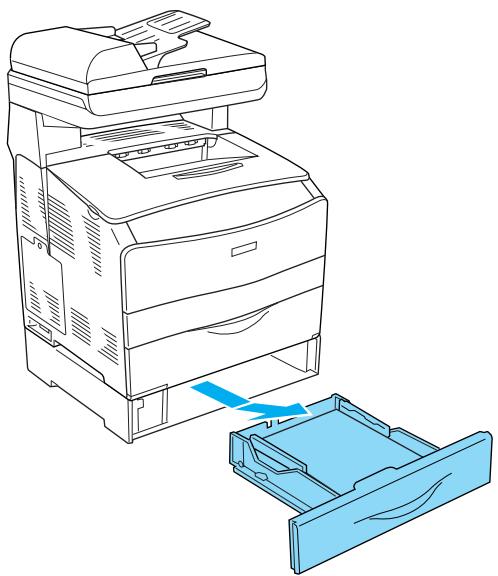

1. Sortez le bac papier de l’unité papier en

option. Si le bac papier optionnel ne présente pas de papier coincé ou si vous souhaitez vérifier qu’aucune feuille de papier n'est coincée dans le capot G, passez à l'étape 4.

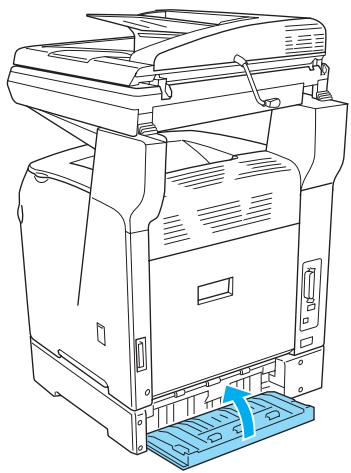

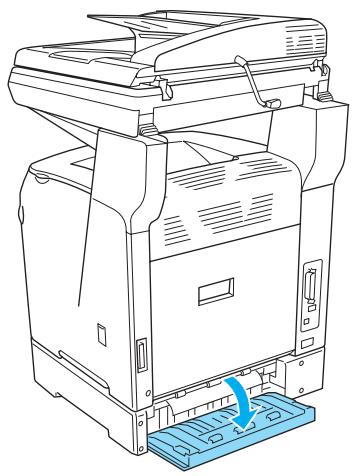

4. Ouvrez le capot G.

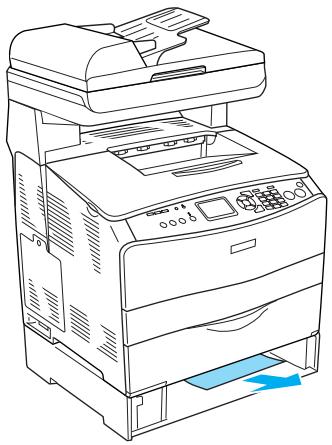

2. Si le papier coincé est visible, retirez

doucement les feuilles de papier qui n’ont pas été entraînées correctement dans le produit. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

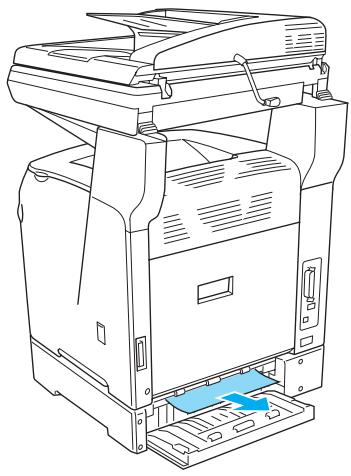

5. Saisissez doucement les feuilles de

papier pour les retirer. Veillez à ne pas déchirer le papier coincé. Lorsque des transparents sont coincés dans le bac BM Lorsque des transparents sont coincés dans le bac BM, procédez comme suit pour résoudre le bourrage.

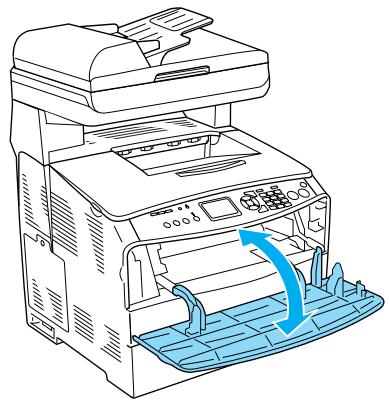

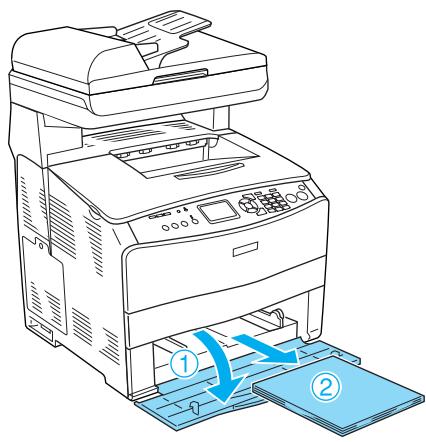

1. Ouvrez le capot du bac BM et retirez les

transparents chargés.

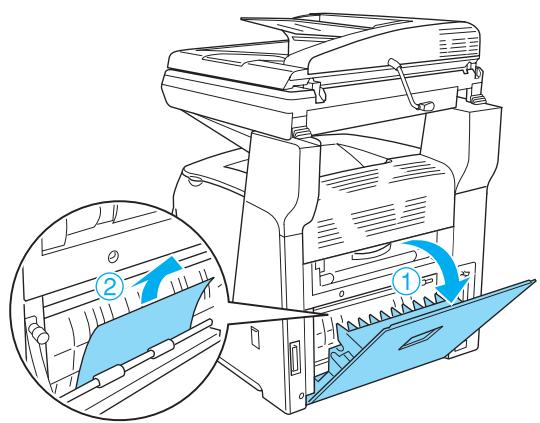

2. Ouvrez le capot E. Saisissez ensuite

doucement les transparents pour les retirer. Veillez à ne pas déchirer le transparent coincé. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

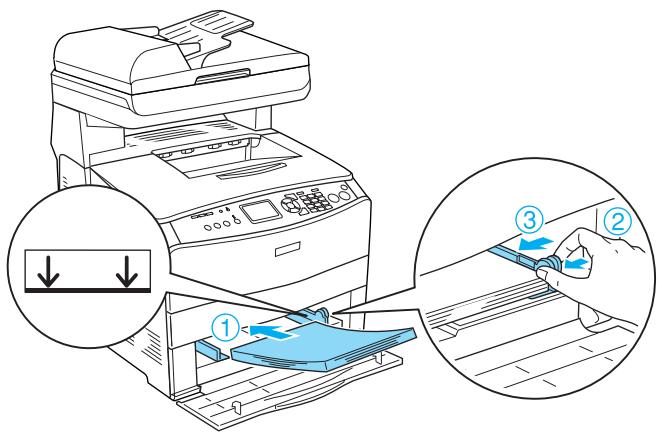

3. Rechargez les transparents dans le bac

BM. Bourrage papier dans le chargeur automatique de documents

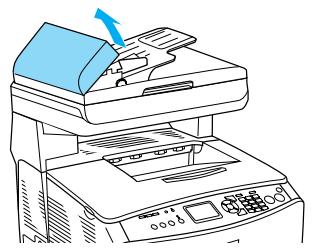

1. Ouvrez le capot du chargeur

automatique de documents.

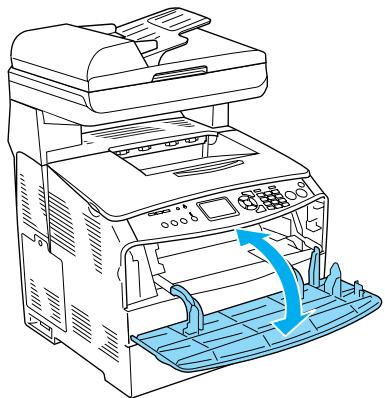

4. Ouvrez et fermez le capot A.

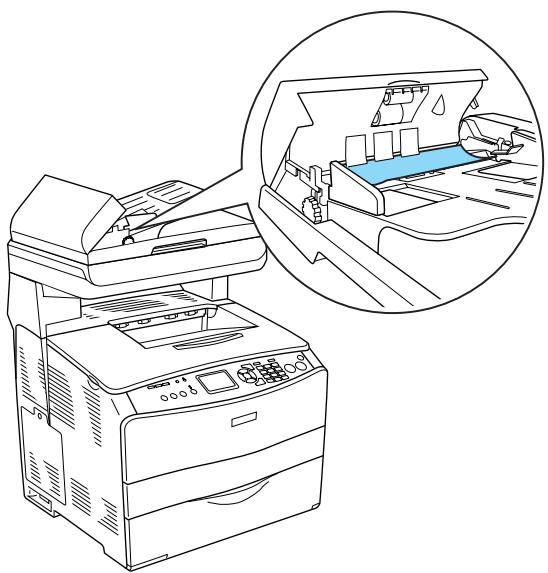

2. Saisissez doucement les feuilles de

papier pour les retirer. Veillez à ne pas déchirer le papier coincé. Si vous ne parvenez pas à retirer le papier coincé, passez à l’étape suivante. Remarque : Une fois le papier coincé dans le bac BM retiré, vous devez ouvrir et fermer tous les capots, à l’exception du capot du bac BM, pour effacer le message d’erreur. Dépannage

EPSON AcuLaser CX11 Series Guide des opérations de base

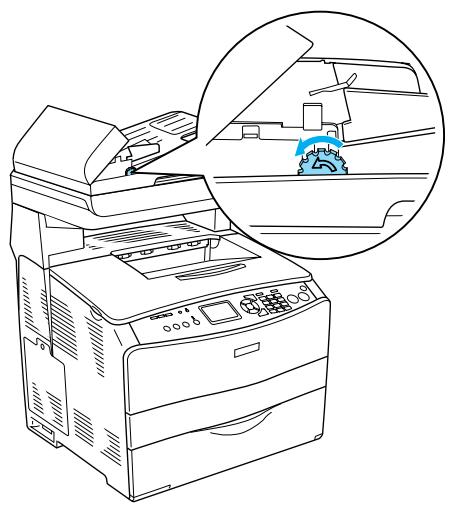

3. Retirez doucement les feuilles de papier

en tournant le bouton comme indiqué ci-dessous.

4. Fermez le capot du chargeur

automatique de documents. Dépannage
