Type de produit	Boîtier d'ordinateur (unité centrale) grand tour
Marque	Lian Li
Modèle	PC-O11 Dynamic XL (O11DXL)
Dimensions (L x H x P)	480 x 304 x 560 mm
Poids	Environ 12 kg
Matériau	Aluminium et acier, panneaux en verre trempé
Format de carte mère	E-ATX, ATX, Micro-ATX, Mini-ITX
Alimentation	ATX (non incluse), emplacement en bas
Ports E/S avant	1x USB 3.1 Gen 2 Type-C, 2x USB 3.0, 1x HD Audio (mic + casque)
Emplacements de ventilation	9x 120 mm ou 3x 140 mm max
Support radiateur	Haut : 360 mm, Bas : 360 mm, Côté : 360 mm
Baies de lecteur	3x combo 3.5"/2.5", 2x 2.5"
Filtres à air	Filtres magnétiques amovibles (haut, bas, côté)
Fonctions principales	Montage de radiateurs 360 mm en haut, bas et côté ; gestion des câbles optimisée ; panneaux en verre trempé sans vis
Entretien et nettoyage	Dépoussiérer les filtres magnétiques régulièrement avec un chiffon doux ; nettoyer les panneaux en verre avec un produit non abrasif
Sécurité	Assurez-vous que l'alimentation est débranchée avant toute manipulation ; utilisez un bracelet antistatique
Pièces détachées et réparabilité	Les filtres à air et les panneaux en verre sont remplaçables ; contactez Lian Li pour les pièces d'origine
Informations générales	Boîtier haut de gamme conçu pour un refroidissement liquide performant et une excellente circulation d'air

FOIRE AUX QUESTIONS - 011 Dynamic XL Lian Li

Comment installer une carte mère ATX dans le boîtier Lian Li PC-O11 Dynamic XL ?

Retirez les panneaux en verre. Placez la carte mère sur les entretoises correspondant au format ATX, alignez les trous de vis. Fixez-la avec les vis fournies. Branchez les câbles du panneau avant (HD Audio, USB, etc.) sur les connecteurs de la carte mère.

Quels types de radiateurs de refroidissement liquide sont compatibles ?

Le boîtier accepte des radiateurs jusqu'à 360 mm en position haute, basse et latérale. Vous pouvez installer deux radiateurs de 360 mm simultanément (un en haut et un en bas ou sur le côté).

Comment retirer les filtres à air pour les nettoyer ?

Les filtres à air sont magnétiques. Il suffit de les tirer doucement pour les détacher du boîtier. Lavez-les à l'eau tiède avec un savon doux, séchez-les complètement avant de les remettre en place.

Puis-je installer une alimentation de grande taille ?

Oui, l'emplacement de l'alimentation accepte les alimentations ATX standard. Assurez-vous que la longueur ne dépasse pas 220 mm pour un passage de câbles optimal.

Comment gérer les câbles à l'arrière du boîtier ?

Le panneau arrière offre des espaces de rangement pour les câbles. Utilisez les attaches Velcro fournies pour regrouper les câbles et les faire passer par les ouvertures prévues. Refermez le panneau en verre après avoir vérifié que rien ne dépasse.

Quels ventilateurs puis-je installer ?

Vous pouvez installer jusqu'à 9 ventilateurs de 120 mm ou 3 de 140 mm (par exemple 3 en haut, 3 en bas et 3 sur le côté). Utilisez des vis de fixation adaptées.

Comment démonter les panneaux en verre trempé ?

Les panneaux en verre sont maintenus par des clips ou des vis sans outil. Dans le modèle O11DXL, les panneaux avant et latéraux se retirent en tirant doucement vers l'extérieur après avoir déverrouillé les loquets en bas.

Mon boîtier est-il compatible avec une carte mère E-ATX ?

Oui, le PC-O11 Dynamic XL supporte les cartes mères E-ATX jusqu'à 280 mm de large. Vérifiez que les connecteurs n'interfèrent pas avec le passage des câbles.

Comment brancher le câble HD Audio sur la carte mère ?

Localisez le connecteur HD Audio (souvent étiqueté 'HD AUDIO' ou 'AAFP') sur votre carte mère. Branchez le câble provenant du boîtier en alignant le repère de polarisation. Consultez le manuel de la carte mère pour l'emplacement exact.

Que faire si un voyant sur le panneau avant ne fonctionne pas ?

Vérifiez le branchement des câbles LED (Power LED, HDD LED) sur la carte mère. Assurez-vous que les broches sont correctement orientées selon le schéma de la carte mère. Si le problème persiste, testez avec un autre câble ou contactez le support.

MODE D'EMPLOI 011 Dynamic XL Lian Li

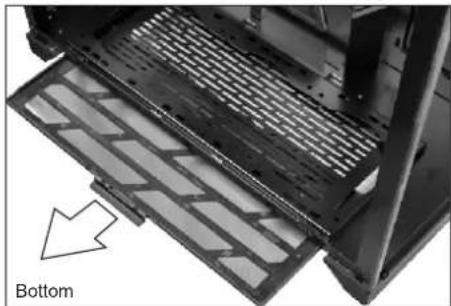

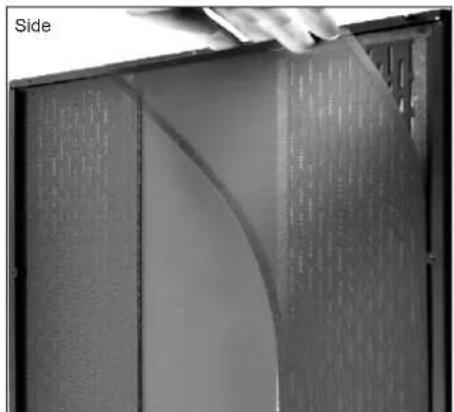

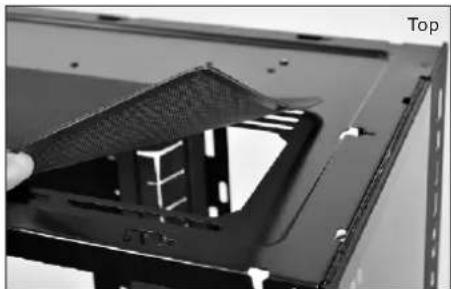

• Remove the magnetic dust filters
  *灰壓濾網折卸
• Retirez les filtres à air
• Entfernen Sie Luftfilter
• Retire los filtros de aire
• 巴乃尔専一の取外し

• I/O ports function
  ^* I/O port 功能說明
• Installation du port E/S
• I/O-Port installieren
• Instalación de los puertos de E/S
  ^* I/O 求一卜開

HD AUDIO

Blue 10 9 Gr
Black purple 8 7 Ker
Yellow 6 5 On
Gray 4 3 N. G
Red 2 1 GN

en
range p + H.S.TUBE

USB3.1GEN.2

USB 3.0

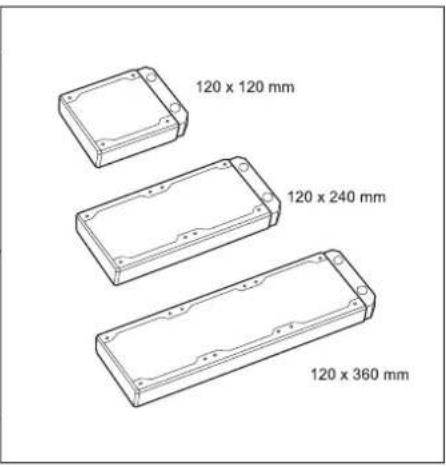

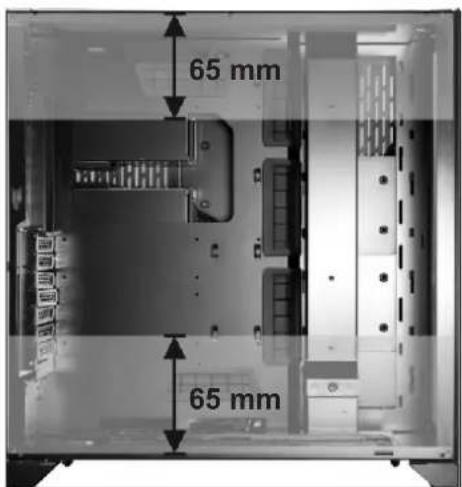

* Radiator & cooling support
散熱器 & 水冷排支援
* Assistance radiateur et refroidissement

* Kuhler- und Kuhlungsunterstutzung
Radiador y soporte de refrigeración.
*

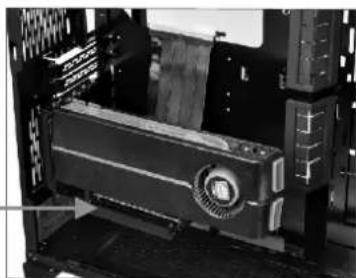

• Optional kits
• 選配套件

• Kits optionnels

• Optionale Sets

• Kits OPCIONALES
• 才不

Model: O11DXL-1

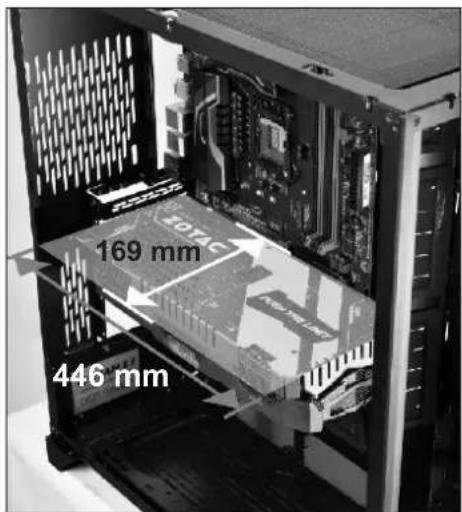

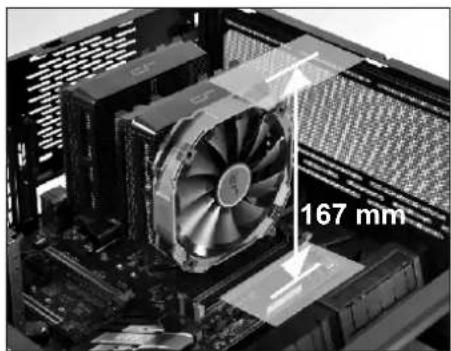

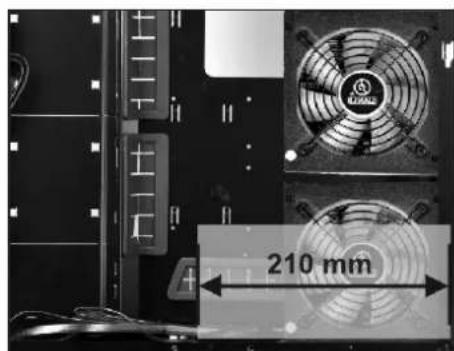

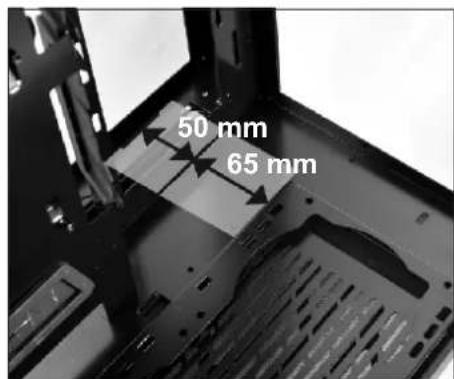

• Passage de matériel

• Hardware-Freigabe

• Limpieza de hardware
  *八一D工E扩張のサト
