WEE745H0FH - Cuisinière WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière électrique encastrable
Installation	Encastrable
Type de cuisson	Électrique
Exigences électriques	Conforme aux normes locales (USA/Canada)
Outils nécessaires	Oui, voir notice
Réglage des pieds	Réglables pour nivellement
Support anti-basculement	Présent et à installer
Type de porte	Standard, à vérifier
Tiroir de rangement	Présent, installation requise
Brides anti-basculement	Installation obligatoire
Dimensions	Non précisées
Poids	Non précisé
Matériau	Non précisé
Garantie	Non précisée
Consignes de sécurité	Inclues dans la notice
Langues de la notice	Anglais, Français
Zone d'installation	Intérieur uniquement

FOIRE AUX QUESTIONS - WEE745H0FH WHIRLPOOL

Que faire si le four ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température du four ?

Utilisez le bouton de sélection de la température pour régler la température souhaitée. Consultez le manuel pour des instructions spécifiques sur les réglages.

Pourquoi le four ne chauffe-t-il pas uniformément ?

Cela peut être dû à une mauvaise circulation de l'air. Assurez-vous que les grilles ne sont pas obstruées et que les aliments ne bloquent pas le ventilateur.

Comment nettoyer le four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez les éponges rugueuses qui pourraient rayer l'intérieur du four.

Quel est le temps de cuisson recommandé pour certains plats ?

Les temps de cuisson varient selon le plat. Consultez le manuel ou une recette pour des recommandations spécifiques.

Comment réinitialiser le four ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le pour réinitialiser le système.

Que faire si l'affichage du four clignote ?

Cela peut indiquer une panne de courant ou un problème avec le programmateur. Vérifiez les connexions électriques et essayez de réinitialiser l'appareil.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, cela peut être normal lors de la première utilisation. Une fois que le four a été chauffé, l'odeur devrait disparaître. Assurez-vous que l'intérieur du four est propre.

Comment savoir si le four est préchauffé ?

Le four émettra un signal sonore ou une lumière indiquant qu'il a atteint la température souhaitée, selon le modèle.

Que faire si la porte du four ne se ferme pas correctement ?

Vérifiez s'il y a des débris ou des obstructions dans le joint de la porte. Si le problème persiste, le joint peut devoir être remplacé.

MODE D'EMPLOI WEE745H0FH WHIRLPOOL

Outillage et pieces 21
Exigences d'emplacement 22
Spécifications électriques - Canada seulement. 24

INSTRUCTIONS D'INSTALLATION 25

Déballage de la cuisine ..................... 25
Installation de la bride antibasculement 25
Réglage des pieds de nivellement 26
Réglage de l'aplomb de la cuisineire 27
Vérifier que la bride antibasculement est bien installée
et engagée 27

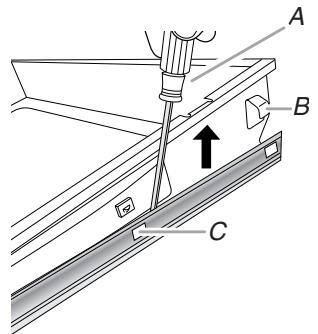

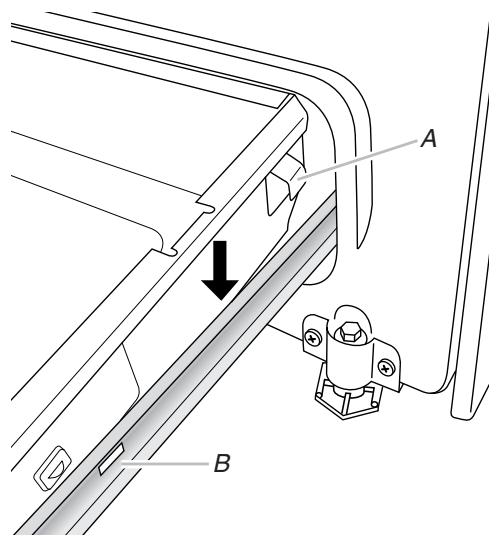

Dépose et réinstallation du tiroir 28

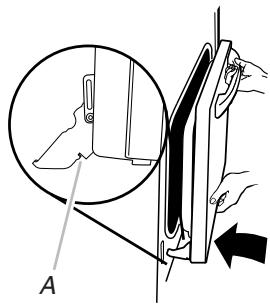

Portedou four. 29
Achever l'installation 30

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

RANGE SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

AVERAGEMENT

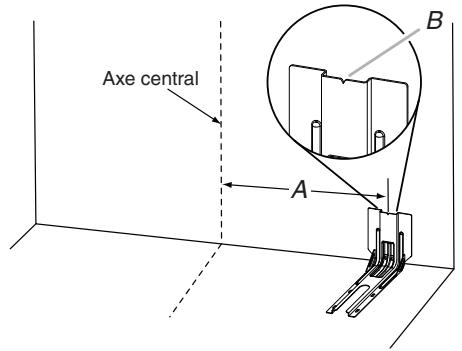

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisineire, ce qui peut causeur un decès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cusinière de façon à ce que le pied arrêté de la cusinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculément si la cuisineire a été déplacée.

Ne pas faire fonctionner la cusinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causeur un decès ou des brûlures graves aux enfants et aux adults.

Pied de la cuisineire

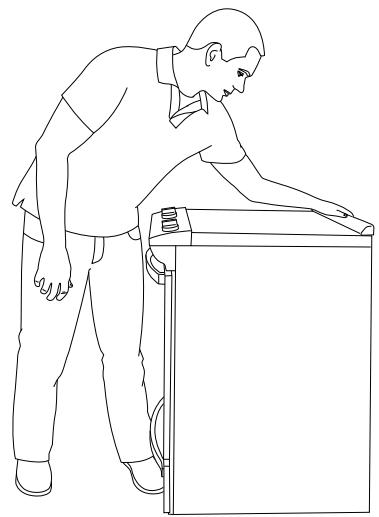

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisineire vers l'avant.
• Vérifier que la bride antibasculément est bien fixée au plancher ou au mur.
• Faire de nouveau glisser la cusinière vers l'arrière de sorte que le pied de la cusinière se trouve sous la bride antibasculement.
• Voir les instructions d'installation pour plus de détails.

EXIGENCES D'INSTALLATION

Outillage et pieces

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chaque des outils de la liste ci-dessous.

Outils nécessaires

Metre-ruban
Ruban adhesif de masquage
Tournevis à lame plate
Clé à cliquet de 1 / 4 (6,4 mm)
Tournevis Phillips
Tourne-écrou de 1 / 4 " (6,4 mm)
Niveau
Tourne-écrou de 3 % " (9,5 mm) et 5 116" (8 mm)
Perceuse manuelle ou électrique
Foret de 18 (3,2 mm) (pour planchers en bois)
Clé ou pince
Cisaille de ferblantier ou coupe-fils de gros diamètre (pour couper la tresse de mise à la terre le cas échéant)

Pèces fournies

Vérifier que toutes les pieces sont presents.

Écrous hexagonaux de 10-32 (fixés au bornier) (3)
Cosses pour câblage direct (3)
Vis n^10 × 15% (4,1 cm) (pour le montage de la bride antibasculement) (2)
Bride antibasculement (à l'intérieur de la cavité du four)

La bride antibasculement doit être solidement fixée à la cloison arrêté ou au plancher. La profondeur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride dans le sous-plancher. Des vis plus longues sont disponibles auprès de votre quincaillerie locale.

Pour les modèles :

		JES1450CD
		JES1450D
		KSEG700E
		KSEB900E
		KSIB900E
		MES8880D
		WEE760H0D
		YKSEG700E
		YKSEB900E
	WEC530H0D	YKSIB900E
	WEE730H0D	YMES8880D
	YWEE730H0D	YWEE760H0D
Grilles du four	2	3

Pieces nécessaires

En cas d'utilisation d'un cordon d'alimentation électrique :

Cordon d'alimentation (homologation UL) concu pour l'utilisation avec une cuisineire. Pour service 250 volts minimum, 40 A ou 50 A, compatible avec une ouverture de diametre nominal 1 13 " (3,5 cm) pour le raccordement, et avec cosses rondes ou en fourche à pointes relevantes à l'extrémité de chaque conducteur.
Un serre-cable (homologation UL).

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section "Spécifications électriques" correspondante.

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agrée.

Pèces facultatives

Pour acheter ces accessoires ou d'autres, se reporter à la section "Accessoires" du guide d'utilisation pour les informations de contact.

Trousse de garnitures laterales :

5 ‰ " (1,7 cm) Blanc - Commander la piece numero W10675027
5 % " (1,7 cm) Noir - Commander la piece numero W10675026
5/8 (1,7 cm) Acier inoxydable - Commander la piece numero W10675028

1 18'' (2,9 ~cm) Blanc - Commander la piece numero
W10731885
1 1 % " (2,9 cm) Noir - Commander la piece numero W10731886
1 18 (2,9 cm) Acier inoxydable - Commander la piece numero W10731887

Panneaux anti-éclaboussures :

Hauteur 6" (15,2 cm), blanc : commander la piece numéro W10655448

Hauteur 6" (15,2 cm), noir : commander la piece numéro W10655449

Hauteur 6" (15,2 cm), acier inoxydable : commander la pièce numéro W10655450

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique se trouve derrière la porte du four, dans le coin supérieur droit du chassin.
La cuisine doit être installée à un endroit pratique dans la cuisine.
Dans le cas d'une cusinière encastrée, l'enceinte doit recouvrir complètement les cots et l'arrière de la cusinière.
Afin de supprimer le risque de brûlures ou d'incendie lié au fait de se pencher au-dessus des plaques de cuisson chaudes, les placards de rangement au-dessus des plaques doivent être évités. Si des placards de rangement sont prévus, le risque peut être réduit par l'installation d'une hotte de cusinière ou d'un ensemble hotte/micro-ondes dépassant horizontallyment de 5" (12,7 cm) au moins par rapport au bas des placards.
Toutes les ouvertures dans le mur ou le plancher de l'emplacement d'installation de la cuisine doivent être scelledées.
Respecter les dimensions individues pour les ouvertures à découper dans les meubles. Ces dimensions constituent les valeurs minimales des dégagements.
La bride antibasculement doit être installée. Pour l'installation de la bride antibasculement fournie avec la cuisineire, voir la section "Installation de la bride antibasculement".
Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spcifications électriques" correspondante.
- Contacter un installer de revêtement de sol qualifié, qui pourra déterminer si le revêtement de sol peut résister à une température d'au moins 200^ ( 93^ ).
Dans le cas de l'installation de la cusinière sur une moquette, placer sous la cusinière un tapis isolant ou une plaque de contreplaqué de 14 (0,64 cm).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter l'installateur ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir une décoloration, une déstratification ou d'autres dommages. Ce four a été créé conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194^ (90^) pour les placards en bois.

Résidence mobile - Spécifications additionnelles à respecter lors de l'installation

L'installation de cette cuisine doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). Lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux.

Au Canada, l'installation de cette cusinière doit satisfaire aux stipulations de la version la plus récente de la norme CAN/CSA-A240 ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence mobile :

Dans le cas de l'installation de cette cusinière dans une résidence mobile, la cusinière doit être fixée au plancher durant tout déplacement du vehicule. Toute méthode de fixation de la cusinière est ajusté dans la mesure où elle satisfait aux critères des normes mentionnées ci-dessus.
Pour une installation en résidence mobile, un cable ou cordon d'alimentation à quatre conducteurs doit être utilisé. Le câblage de l'appareil devra être révisé. Voir la section "Raccordement électrique".

Dimensions du produit

Ce manuel concerne plusieurs modèles. Voiture modèle peut différer de ceux illustrés. Les dimensions indiquées sont les dimensions maximales sur tous les modèles.

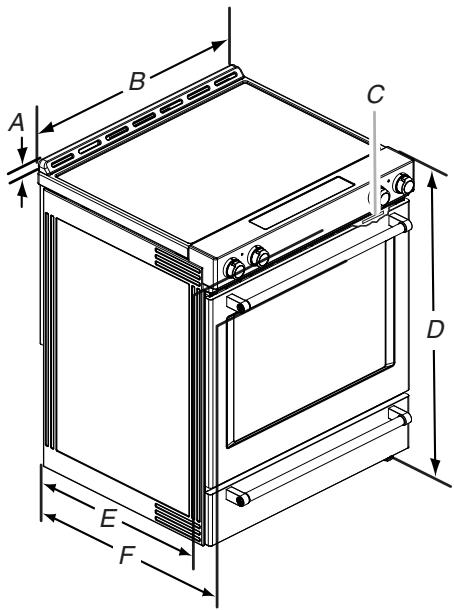

Modèle KSEB900

A. 1 ‰ '' (3,0 cm) de la table de cuisson au sommet de l’évent
B. 29 18 (75,9 cm)
C. Plaque signalétique (sITUÉ de dérrête la porte du four, dans le coin supérieur droit du chassi)
D. 36" (91,4 cm) jusqu'à la cordure de la table de cuisson, pieds de nivélément complètement rétractés*

E. 28 16 " (71,9 cm) de profondeur maximal de l'avant de la console à l'arrête de la cuisine
F. 28 12 (73,3 cm) de profondeur maximale entre la poignée et l'arrête de la cuisinière

IMPORTANT : La cusinière doit être d'aplomb après l'installation. Suivre les instructions de la section “Réglage de l'aplomb de la cusinière”. Il n'est pas recommendé d'utiliser la table de cuisson comme ↔reference pour étabir l'aplomb de la cusinière.

*La cusinière peut être surélevée d'environ 1" (2,5 cm) en ajustant les pieds de nivellement.

Dimensions du placard

Les dimensions de l'ouverture entre les placards correspondant à une installation entre des placards de 25" (64,0 cm) de profondeur, avec plan de travail de 24" (61,0 cm) de profondeur et de 36" (91,4 cm) de hauteur.

IMPORTANT : En cas d'installation d'une hotte ou d'un ensemble hotte/four à micro-ondes au-dessus de la cuisinière, suivre les instructions fournies avec ces apparéils concernant les dégagements à respecter au-dessus de la surface de la table de cuisson. Une cuisinière peut être installée à côté de parois combustibles sans aucun espace.

REMARQUE : Lorsqu'une cisinière encastrée est glissée dans une ouverture prévue à cet effet, l'avant de la porte du four peut dépasser du meuble.

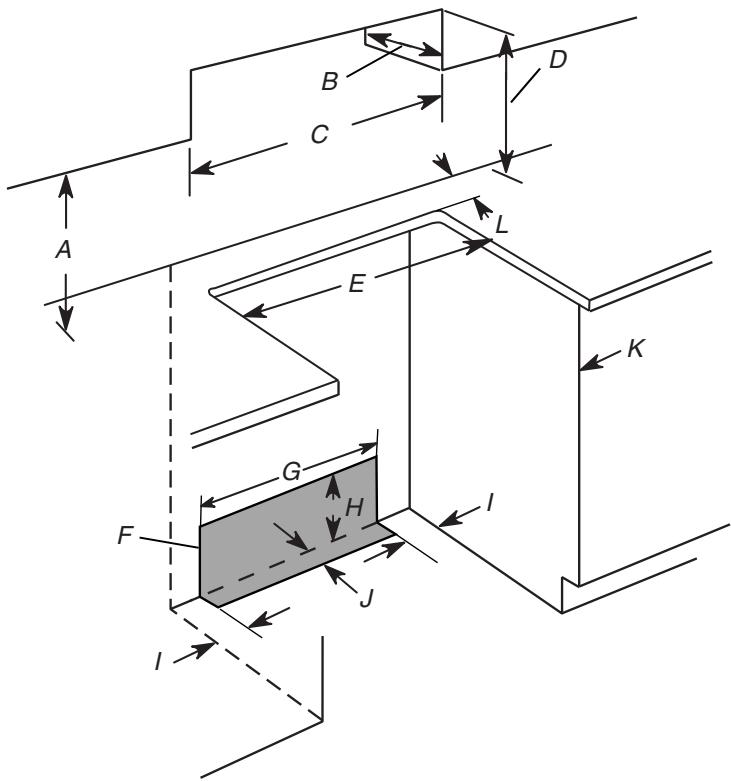

Découpe pour cusinière encastrée

A. 18" (45,7 cm) entre le placard létal supérieur et le plan de travail
B. 13^ (33 cm) de profondeur maximale du placard supérieur
C. 30'' (76,2 cm) de largeur min. d'ouverture
D. Pour le dégagement minimum par rapport au dessus de la table de cuisson, voir la REMARQUE*.
E. Largeur min. d'ouverture 30^ (76,2 cm)
F. Il est recommendé d'effectuer l'installation de la prise de courant électrique dans cette zone grisée.
G. 13 18 (33, 3 cm)
H. 7^1 / 16 (19,5 cm)
1. 4^13 / 16 (12,2 cm)
J. 3^1 / 6 (9,4 cm) plus la mesure de L
K. La porte du placard ou ses channières ne doit pas dépasser à l'intérieur de l'ouverture.
L. La profondeur restante du plan de travail ne doit pas dépasser 21/4 " (5,7 cm).

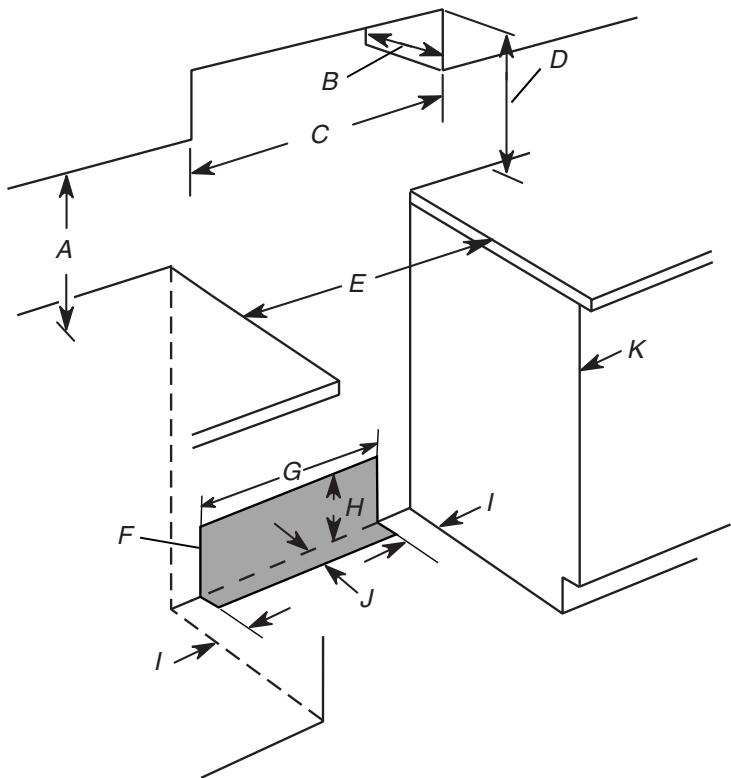

Découpe pour cuisineire autoriste

A. 18'' (45,7 cm) entre le placard létalr supérieur et le plan de travail
B. 13^ (33 cm) de profondeur maximale du placard supérieur
C. 30^ (76,2 cm) de largeur min. d'ouverture
D. Pour le dégagement minimum par rapport au dessus de la table de cuisson, voir la REMARQUE*.
E. Largeur min. d'ouverture 30^ (76,2 cm)
F. Il est recommendé d'effectuer l'installation de la prise de courant électrique dans cette zone grisée.
G. 13 18 (33, 3 cm)
H. 7^1 / 16 (19,5 cm)
1. 4^13 / 16 (12,2 cm)
J.311/6 (9,4 cm)
K. La porte du placard ou ses channières ne doit pas dépasser à l'intérieur de l'ouverture.

*REMARQUE : Distance de séparation de 24" (61,0 cm) ou plus lorsque le fond d'un placard de bois ou de métal est protégé par une planche ignifugée d'au moins 14 " (0,64 cm) recouverte d'une feuille métallique d'épaissur égale ou supérieure à : acier calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm) ou cuivre 0,020" (0,5 mm).

Distance de séparation minimale de 30^ (76,2 cm) entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

AVERAGEMENT

Risque de chocolélectrique

Relier la cuisine à la terre.

Le non-respect de cette instruction peut causeur un décès, un incendie ou un choc électrique.

Si l'on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommendé qu'unElectricien qualifié vérifie que la liaison à la terre est ajustate et la section des fils conforme aux codes locaux.

Vérifier que le raccordement à la source d'électricité et le calibre des conducteurs sont conformes aux prescriptions de la plus récente édition de la norme CSA C22.1, partie 1 - Code canadien de l'électricité, et de tout code ou règlement local en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

En cas de doute quant à la qualité de la liaison à la terre de la cuisine, consulter un électricien qualifié.

Puisance nominale de la cuisineire*
Intensité nominale spécifiée du cordon d'alimentation et de la protection du circuit

120/240 volts	120/208 volts	A
8,8 à 16,5 kW	7,8 à 12,5 kW	40 ou 50**
16,6 à 22,5 kW	12,6 à 18,5 kW	50

*La charge NEC calculée est inférieure à la charge totale connectée indiquée sur la plaque signalétique.

**En cas de raccordement à un circuit de 50 A, utiliser un cordon de 50 A nominaux avec son nécessaire. Pour les ensembles avec cordon de 50 A nominaux, utiliser des ensembles conçus pour être utilisés avec une ouverture de raccord d'un diamètre nominal de 1% (3,5 cm).

L'emploi d'un disjoncteur est recommandé.
- Cette cusinière est équipée d'un cordon électrique homologué par la CSA International à brancher dans une prise murale standard 14-50R. Veiller à ce que la prise murale se trouve à proximité de l'emplacement définitif de la cusinière.

Ne pas utiliser de rallonge.
La fiche technique et le schéma de câblage sont situés à l'arrière de la cuisine, dans un sachet plastique.

INSTRUCTIONS D'INSTALLATION

Déballage de la cuisine

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cuisineire.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Œter les matériaux d'emballage, le ruban adhésif et la pellicule protectrice de la cusinière. Garder la base de carton sous la cusinière. Ne rien jeter avant d'avoir complètement terminé l'installation.
2. Retirer les grilles de four et le sachet de pieces du four et des matériaux d'emballage.
3. Pour-retirer le fond en carton, prendre d'abord les 4 coins en carton de la caisse. Empiler l'un des coins sur un autre. Répéter avec les 2 autres coins. Les disposer sur le plancher dans le sens de la longueur derrière la cuisineire, à titre de support de la cuisineire lorsque celle-ci est placée sur sa partie postérieure.
4. À 2 personnes au moins, saisir fermement la cusinière et la déposer délicatement sur sa partie postérieure, sur les coins en carton.
5. Retirer le fond en carton.

Les pieds de nivellement peuvent être régés pendant que la cusinière repose sur sa partie postérieure. Voir la section "Réglage des pieds de nivellement".

REMARQUE : Pour relever la cusinière en position verticale, placer un carton ou un panneau de fibres dur au sol devant la cusinière pour protéger le plancher. À 2 personnes au moins, redresser la cusinière et la placer sur le carton ou le panneau de fibres dur.

Installation de la bride antibasculement

AVERAGEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisineire, ce qui peut causeur un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cusinière de façon à ce que le pied arrêté de la cusinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cusinière a été déplacée.

Ne pas faire fonctionner la cusinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causeur un décès ou des brûlures graves aux enfants et aux femmes.

1. Sortir la bride antibasculement de l'intérieur du four.
2. Déterminer la méthode de montage à utiliser : au plancher ou au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser la méthode de montage au mur. En cas d'installation de la cuisine dans une résidence mobile, il est impératif de fixer la cuisine au sol.

Cette bride antibasculement et les vis peuvent servir avec des goujons en métal ou en bois.

1. Déterminer et marquer l'axe central de l'espace à découvert. Le montage peut être effectué du côte gauche ou droit de la découvert. Positionner la bride de montage contre le mur dans l'ouverture, de telle sorte que l'encoche en V de la bride se trouve à 1212 (31,8 cm) de l'axe central, tel qu'illustré.

A. 12 12 (31,8 cm)
B. Encoche en V de la bride

1. Percer deux troughs de 18 (3 mm) qui correspondent aux troughs de la bride selon la méthode de montage déterminée. Voir les illustrations suivantes.

Montage au plancher

Position arrête

Position avant

Diagonale (2 options)

Montage mural

1. À l'aide des deux vis à tête Phillips n^ 10 × 1%^5/8 (4,1 cm) fournies, visser la bride antibasculement au mur ou au plancher.
2. Rapprocher la cusinière le plus pres possible de l'ouverture afin de faciliter les raccordements électriques définitifs. Retirer la plaque de transport, le carton ou le panneau de fibres dur de sous la cusinière.
3. Placer la cusinière dans son emplacement définitif en s'assurant que le pied de nivellement arrêté glisse dans la bride antibasculement.

1. Déplacer la cusinière vers l'avant sur sa plaque de transport, son carton ou son panneau de fibres dur pour poursuivre l'installation de la cusinière à l'aide des instructions d'installation suivantes.

Réglage des pieds de nivellement

1. Si un ajustement de la hauteur de la cuisine est nécessaire, utiliser une clé ou une pince pour desserrer les 4 pieds de nivellement.

Cette opération peut être effectuee alors que la cuisineire repose sur sa partie posterie ou sur 2 pieds après avoir ete relevee en position verticale.

REMARQUE: Pour placer à nouveau la cusinière en position verticale, placer un carton ou un panneau de fibres dur devant la cusinière. À 2 personnes au moins, redresser la cusinière et la placer sur le carton ou le panneau de fibres dur.

AVERAGEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisineire, ce qui peut causeur un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cusinière de façon à ce que le pied arrêté de la cusinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cusinière a été déplacée.

Ne pas faire fonctionner la cusinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causeur un décès ou des brûlures graves aux enfants et aux femmes.

1. Mesurer la distance entre le haut du plan de travail et le plancher.
2. Mesurer la distance entre le haut de la table de cuisson et le bas des pieds de nivellement. Cette distance doit être la même. Dans le cas contraire, régler les pieds de nivellement à la hauteur correcte. Les pieds de nivellement peuvent être desserrés pour ajouter une hauteur maximale de 1" (2,5 cm). Une longueur minimale de 316 " (5 mm) est nécessaire pour engager la bride antibasculement.

REMARQUE: Si un ajustement de la hauteur est effectué alors que la cusinière estABOUT, incliner la cusinière vers l'arrière pour ajuster les pieds avant, puis incliner la cusinière vers l'avant pour ajuster les pieds arrête.

1. Lorsque la cusinière est à la hauteur souhaitation, vérifier que l'espace sous la cusinière est suffisant pour locker la bride antibasculément. Avant de faire glisser la cusinière à son emplacement final, vérifier qu'il sera possible de faire glisser la bride antibasculément sous la cusinière et sur le pied de nivellement arrêté avant l'installation de la bride antibasculément.

REMARQUE: En cas d'utilisation d'un jeu de garnitures, le dessus de la table de cuisson doit être plus haut que le plan de travail. Voir les instructions d'installation fournies avec le jeu de garnitures pour la hauteur correcte.

Réglage de l'aplomb de la cuisine

1. En fonction de la taille du niveau, le placer sur le bas du four tel qu'indiqué dans l'une des deux figures ci-dessous. Contrôler l'aplomb transversal et dans le sens avant/arrête.

1. Si la cusinière n'est pas horizontally, utiliser une clé ou une pince pour régler les pieds de nivellement vers le haut ou vers le bas jusqu'à ce que la cusinière soit d'aplomb.

REMARQUE: La cusinière doit être d'aplomb pour obtenir les résultats de cuisson au four satisfaisants et un nettoyage optimal avec la technologie d'autonettoyage AquaLift.

Vérifier que la bride antibasculement est bien installée etengagee

Sur les cusinières équipées d'un tiroir de remisage de qualité supérieure :

1. Faire glisser la cusinière dans son emplacement définitif en s'assurant que le pied de nivlement arrêté glisse dans la bride antibasculement.
2. Retirer le tiroir de remisage de qualité supérieure. Voir la section "Dépose et repose du tiroir".
3. Au moyen d'une torché électrique, inspector le dessous de la cuisine.
4. Vérifier visuellement que le pied arrêté de la cusinière se trouve dans la fente de la bride antibasculement.

Sur les cuisinières équipées d'un tiroir-rechaud ou d'un tiroir de cuisson :

1. Rapprocher la cusinière de son emplacement définitif en s'assurant que le pied de nivèllement arrêté glisse dans la bride antibasculément. Laisser un espace de 1" (2,5 cm) entre l'arrière de la cusinière et le mur.
2. Placer l'extérieur du pied contre le bord inférieur avant du tiroir-rechaud ou tiroir de cuisson pour immobiliser la cusinière, puis saisir l'arrière de la cusinière comme illustré.

1. Tenter d'incliner la cusinière vers l'avant avec précaution. En cas de résistance immédiate, cela signifie que le pied de la cusinière est engagé dans la bride antibasculement. Passer à l'étape 8.
2. Si l'arrière de la cusinière se soulève de plus de 12 (1,3 cm) du plancher sans opposer de résistance, cesser d'incliner la cusinière et la reposer doucement sur le plancher. Le pied de la cusinière n'est pas agagé dans la bride antibasculement.

IMPORTANT : Si l'on entend un claquement ou un bruit d'éclatement lorsqu'on soulove la cusinière, cela signifie peut-être que la cusinière n'est pas bien engagée dans la bride. Vérifier qu'aucun obstacle n'empêche la cusinière de glisser jusqu'àu mur ou le pied de la cusinière de glisser dans la bride. Vérifier que la bride est fermement maintainue en place par les vis de montage.

1. Glisser la cuisine est vers l'avant et vérifier que la bride antibasculément est bien fixée au plancher ou au mur.
2. Faire glisser de nouveau la cuisineire de façon à ce que son pied arrête se trouve dans la fente de la bride antibasculement.
3. Répéter les étapes 1 et 2 pour s'assurer que le pied de la cusinière est bien engagé dans la bride antibasculement. Si l'arrière de la cusinière se soulève de plus de 12 (1,3 cm) du plancher sans opposer de résistance, cela peut signifier que la bride antibasculément n'est pas correctement installée. Ne pas faire fonctionner la cusinière si la bride antibasculément n'est pas installée etengagee. Se reporter à la section "Garantie" du guide d'utilisation pour contacter le service de maintenance.
4. Déplacer la cusinière à son emplacement définitif. Vérifier que la cusinière est d'aplomb en plaçant un niveau dans le bas du four. Voir la section “Réglage de l'aplomb de la cusinière”.

IMPORTANT : Si la cusinière est déplaced pour le réglage des pieds de nivellement, vérifier que la bride antibasculement est bien engagée en repétant les étapes 1 à 8.

Dépose et réinstallation du tiroir

(sur certains modèles)

Enlever tous les articles de l'intérieur du tiroir de cuisson au four, tiroir-rechaud ou tiroir de remisage de qualite supérieure et laisser la cuisiniere refroidir complètement avant d'essayer d'enlever le tiroir.

Dépose :

1. Ouvrir complètement le tiroir.
2. À l'aide d'un tournevis à lame plate, desserrer doucement le tiroir pour le dégager de l'encoche d'alignement de glissière et soulever l'onglet d'alignement du tiroir pour le dégager de la glissière.

A. Tournevis à lame plate
B. Onglet d'alignement du tiroir
C. Encoche de glissiere du tiroir

1. Répéter l' étape 2 pour l'autre côté. Le tiroir n'est plus fixé aux glissières de tiroir. Avec les deux mains, saisir le tiroir pour le retarder complètement.

Réinstallation :

1. Aligner les encoches de l'avant du tiroir avec les encoches des glissières laterales à l'intérieur du tiroir (de chaque côté). Placer les onglets d'alignement arrêté dans les glissières de tiroir (de chaque côté).

A. Onglet d'alignement du tiroir
B. Encoche de glissiere du tiroir

1. Pousser le tiroir complètement.
2. Ouvrir et fermer délicatement le tiroir pour s'assurer qu'il est bien engagé dans les glissières (de chaque côte).

Portedoufour

Il n'est pas recommandé d'enlever la porte du four pour une utilisation normale. Toutefois, si la dépose est nécessaire, s'assurer que le four est étéint et froid. Ensuite, suivre les instructions ci-dessous. La porte du four est lourde.

Démontage :

1. Ouvrir la porte du four complètement.
2. Pincer le loquet de charnière entre les deux doigs et le tirer vers l'avant. Répéter cette opération pour l'autre côte de la porte du four.

A. Loquet de charnière

1. Fermer la porte du four aussi loin que possible.
2. Soulever la porte du four en la retenant de chaque côté. Tout en la maintainant en position fermée, la dégager du cadre de la porte du four.

Remontage :

1. Insérer les deux bras de suspension dans la porte. Vérifier que les encoches de charnière sont engagées dans le cadre de la porte du four.

A. Encoche de charnière

1. Ouvrir la porte du four.

La porto doit pouvoir s'ouvrir complètement.

1. Remetre les leviers des charnières à la position verrouillée. Vérifier que la porte s'ouvre et se ferme facilement et qu'elle est bien droite en position fermée. Si tel n'est pas le cas, repeter la procédure de dépose et de repose de la porte.

Achever I'installation

1. Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvertra laquelle aurait eté oublée.
2. Vérifier la présence de tous les outils.
3. Vérifier que tous les accessoires de la cusinière sont présents, en particulier les grilles du four. Ces accessoires peuvent se trouver dans les matériaux d'emballage de la cusinière.
4. Éliminer/recycler tous les matériaux d'emballage.
5. Vérifier que la cusinière est d'aplomb. Voir la section "Réglage de l'aplomb de la cusinière".
6. Utiliser une solution d'eau tiède et de nettoyant menager doux pour éliminer tout résidu de cire laissé par les matériaux d'emballage. Sécher soigneusement avec un chiffon doux. Pour plus d'informations, consulter la section "Entretien de la cuisine" dans le Guide d'utilisation.
7. Lire le guide d'utilisation.
8. Brancher le cordon d'alimentation électrique dans une prise de courant reliée à la terre. Mettre l'appareil sous tension.
9. Mettre en marche les éléments de surface et le four. Pour des instructions spécifiques concernant l'utilisation de la cuisineire, consulter le Guide d'utilisation.

REMARQUE: Au cours des premières utilisations du four, il est normal qu'il dégage des odeurs et de la fumée.

Si la cusinière ne fonctionne pas, contrôler ce qui suit :

Les fusibles du domicile sont intacts et serrés; le disjoncteur n'est pas déclenché.
La cuisine est branchée sur une prise reliée à la terre.
La prise de courant est correctement alimentee.

IMPORTANT: Si le tableau de commande de la cusinière affiche le code d'erreur "F9" ou "F9, E0", cela peut signifier que le câblage de la prise électrique est défectueux.

Déconnecter la source de courant électrique et contacter un électricien qualifié pour qu'il contrôle le circuit d'alimentation électrique.

1. ÀpRES 5 minutes de fonctionnement de la cusinière, vérifier la chaleur. Si la cusinière est froide, l'éteindre et contacter un électricien qualifié.

Pour obtenir de l'assistance ou une visite de service :

Se reporter à la section "Garantie" du guide d'utilisation pour contacter le service de maintenance.

Notes
