Type de produit	Bague de pressage
Marque	Milwaukee
Modèle	49162698
Utilisation	Pressage de raccords sur tuyaux
Matériau	Acier traité
Dimensions (approx.)	Diamètre 20-30 mm, longueur 50-70 mm
Poids (approx.)	150-250 g
Compatibilité	Avec actionneurs et outil de pressage Milwaukee
Entretien	Nettoyage après usage, lubrification régulière
Nettoyage	Air comprimé et solvant (ex. alcool méthylé)
Lubrification recommandée	WD-40
Inspection avant usage	Vérifier fissures, usure, saleté
Remplacement	Tous les 2 ans ou au besoin
Sécurité	Porter des lunettes de sécurité, tenir mains éloignées
Pièces détachées	Disponibles via centre de service Milwaukee
Réparabilité	Ne pas réparer soi-même, confier au SAV

FOIRE AUX QUESTIONS - 49162698 MILWAUKEE

Comment utiliser la bague de pressage 49162698 ?

Fixez l'actionneur à l'outil, tirez la bague sur le raccord, fermez-la, puis placez le mors de l'actionneur dans les rainures. Actionnez l'outil selon les instructions du fabricant.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de sécurité avec écrans latéraux. Gardez vos mains éloignées de l'actionneur et de la bague du mors pour éviter tout écrasement.

Comment nettoyer la bague de pressage ?

Retirez la bague de l'outil, nettoyez-la avec de l'air comprimé, puis utilisez un solvant comme l'alcool méthylé pour le contour de pressage.

Quel lubrifiant utiliser et comment ?

Appliquez une couche de WD-40 ou un lubrifiant équivalent sur le contour de pressage. Vaporisez également un antirouille anticorrosion sur toute la bague.

À quelle fréquence dois-je lubrifier la bague ?

Lubrifiez avant chaque utilisation ou dès que la bague semble sèche. Après 200 utilisations, vaporisez les joints et entre les enveloppes.

Comment inspecter la bague avant utilisation ?

Vérifiez qu'il n'y a pas de fissures, d'usure excessive ou de saleté. Jetez toute pièce endommagée et remplacez-la.

Quand dois-je remplacer la bague ?

Tous les 2 ans, confiez-la à un centre de service Milwaukee pour inspection. Remplacez-la immédiatement si elle est fissurée ou usée.

Puis-je réparer une bague endommagée ?

Non, n'essayez pas de réparer une bague endommagée. Renvoyez-la à un centre de service Milwaukee pour remplacement.

Quels types de raccords puis-je utiliser avec cette bague ?

Utilisez uniquement des raccords de pressage compatibles avec la taille de la bague. Assurez-vous que le raccord est propre et sans débris.

Où puis-je trouver des pièces détachées ou une assistance ?

Contactez un centre de service Milwaukee agréé. Ils fournissent pièces, inspection et réparations.

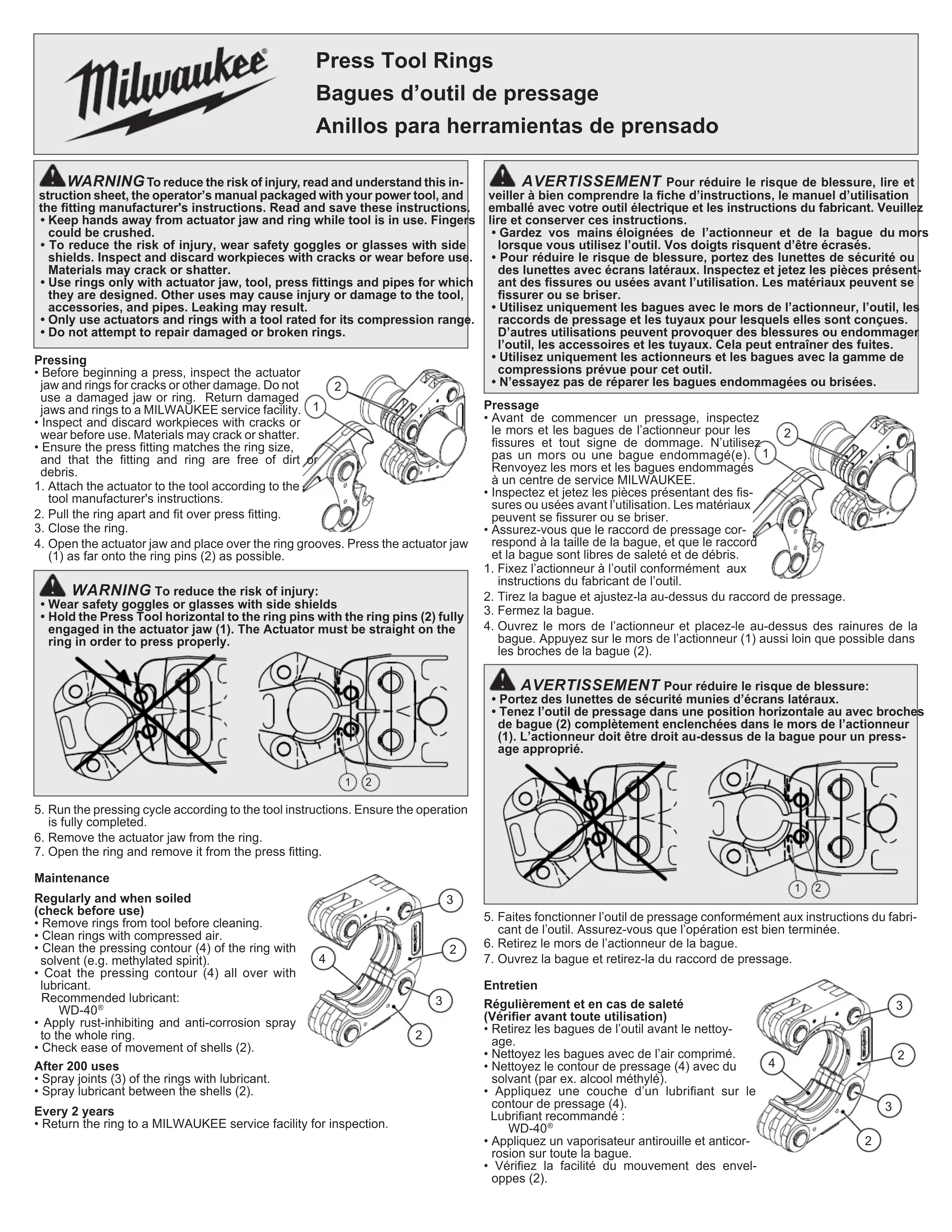

MODE D'EMPLOI 49162698 MILWAUKEE

Bagues d'outil de pressage

AVERTISSEMENT Pour réduire le risque de blessure, dire et faire bien comprendre la fiche d'instructions, le manuel d'utilisation fourni avec votre outil électrique et les instructions du fabricant. Veillez et conserver ces instructions.

• Gardez vos mains éloignées de l'actionneur et de la bague du mors lorsque vous utilisez l'outil. Vos doigts risquent d’être écrabillés.
• ans latéraux. Inspectez et jetez les pièces présentant des fissures ou usées avant l'utilisation. Les matériaux peuvent se fissurer ou se briser.
• Utilisez uniquement les bagues avec le mors de l'actionneur, l'outil, les raccords de pressage et les tuyaux pour lesquels elles sont conques. D'autres utilisations peuvent provoquer des blessures ou endommager l'outil, les accessoires et les tuyaux. Cela peut entrainer des fuites.
• Utilisez uniquement les actionneurs et les bagues avec la gamme de compressions prévue pour cet outil.

N'essayez pas de réparer les bagues endommagées ou brisées.

Pressage

• z pas un mors ou une bague endommagée. (Renvoyez les mors et les bagues endommagées à un centre de service MILWAUKEE.)
• Inspectez et jetez les pieces représentant des fissures ou usées avant l'utilisation. Les matérielles peuvent se fissurer ou se brisser. Assurez-vous que le raccord de pressage correspond à la taille de la bague, et que le raccord et la bague sont libres de saleté et de débris.
• Fixez l'actionneur à l'outil conformément aux instructions du fabricant de l'outil.
• Tirez la bague et ajustez-la au-dessus du raccord de pressage.
• Fermez la bague.

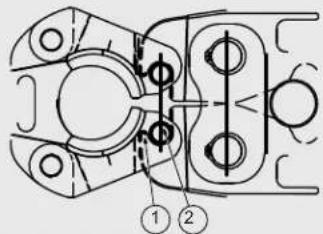

• Ouvrez le mors de l'actionneur et placez-le au-dessus des rainures de la bague. Appuyez sur le mors de l'actionneur (1) aussi loin que possible dans les broches de la bague (2).

Avertissement pour réduire le risque de blessure:

• Portez des lunettes de sécurité munies d’écrans latéraux. Tenez l’outil de pressage dans une position horizontale avec broches de bague (2) complètement enclenchées dans le mors de l’actionneur (1). L’actionneur doit être croît au-dessus de la bague pour un pressage approprié.

1. Faites fonctionner l'outil de pressage conformément aux instructions du fabricant de l'outil. Assurez-vous que l'opération est bien terminée.
2. Retirez le mors de l'actionneur de la bague
3. Ouvrez la bague et retirez-la du raccord de pression.

Régulièrement et en cas de saleté (vérifier avant toute utilisation)

• Retirez les bagues de l'util avant le nettoyage.
• Nettoyez les bagues avec de l'air comprimé.
• Nettoyez le contour de pressage (4) avec du solvant (par ex. alcool méthylé).
• Appliquez une couche d'un lubrifiant sur le contour de pressage (4).

lubrifiant recommande:

WD-40

• Appliqué un vaporisateur antirouille et anticorrosion sur toute la bague.
• Vérifiez la facilité du mouvement des enveloppes (2).

Après 200 utilisations

Vaporisez les joints (3) des bagues avec un lubrifiant. Vaporisez un lubrifiant entre les enveloppes (2).

Tous les 2 ans.

• Confiez les bagues à un centre de service MILWAAKEE pour inspection.
