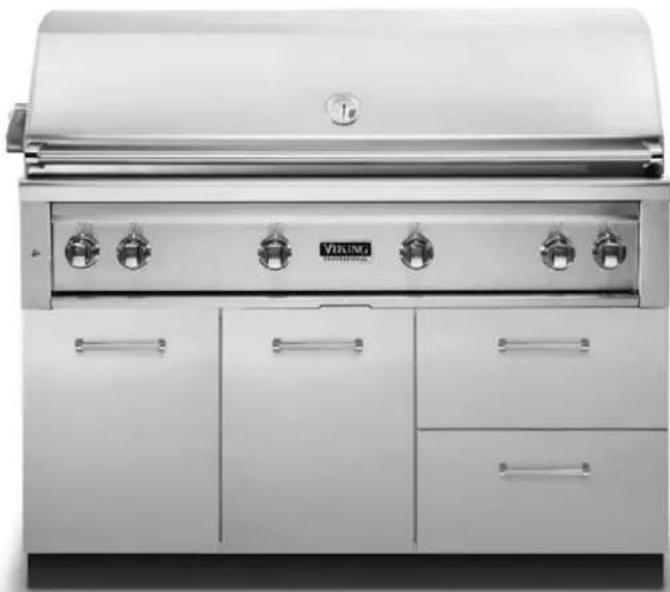

MODE D'EMPLOI VTPO1810SS VIKING

• Avant de commencer, veuillez lire ces instructions complètement et avec attention.

• N’enlevez pas de façon permanente des étiquettes collées, des mises en garde ou des plaques de ce produit. Cela peut annuler votre garantie.

• Les pièces des armoires en acier inox pour l’extérieur ne sont pas conçues pour être étanches. De l’eau peut entrer dedans dans certaines conditions.

• L’installateur doit laisser ces instructions chez le consommateur qui doit les garder pour référence ultérieure. INSTALLATION DES MEUBLES :

1. Vérifi ez le(s) numéro(s) de référence de produit(s) sur le(s)

carton(s) de meuble(s) commandé(s).

2. Déballez soigneusement les meubles, en veillant à ne pas

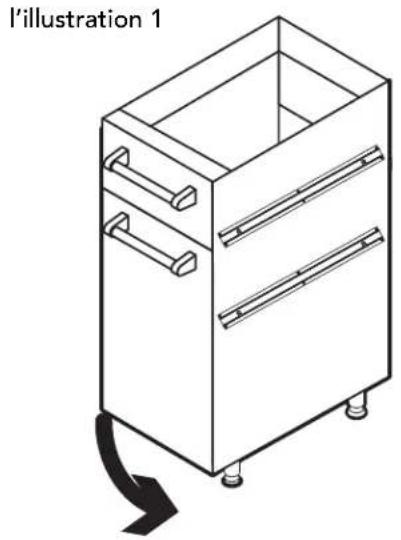

érafl er leur façade. Les panneaux frontaux sont protégés par un revêtement plastique (qu’il faudra ôter après la mise en place). Les meubles avec portes inversibles sont livrés d’usine avec une ouverture de gauche à droite, comme montré (voir l’illustration 1).

3. Avec les meubles à portes inversibles, le sachet de visserie

contient des caches pour trous et la visserie nécessaire au montage. l’illustration 1

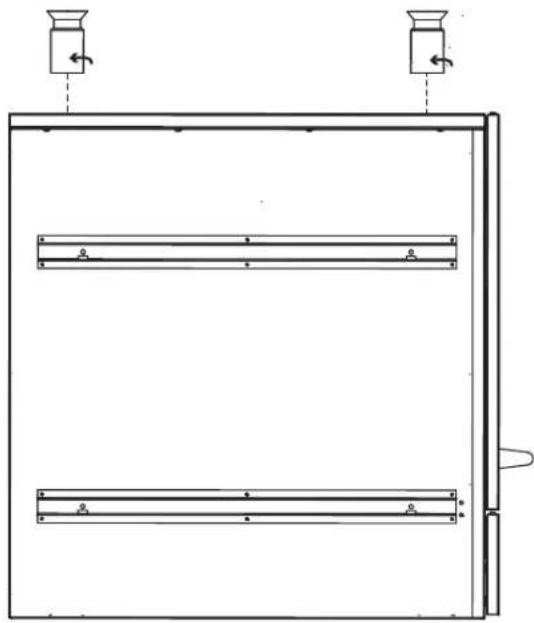

4. Installez les 4 pieds sur les plaques pour pieds fi xées sous

chaque meuble. Vissez-les en position (voir l’illustration 2). l’illustration 2 NE JAMAIS conserver des bouteilles de gaz propane à l’intérieur de meubles en inox. Les bouteilles doivent toujours être conservées à l’extérieur des meubles. AVERTISSEMENT3

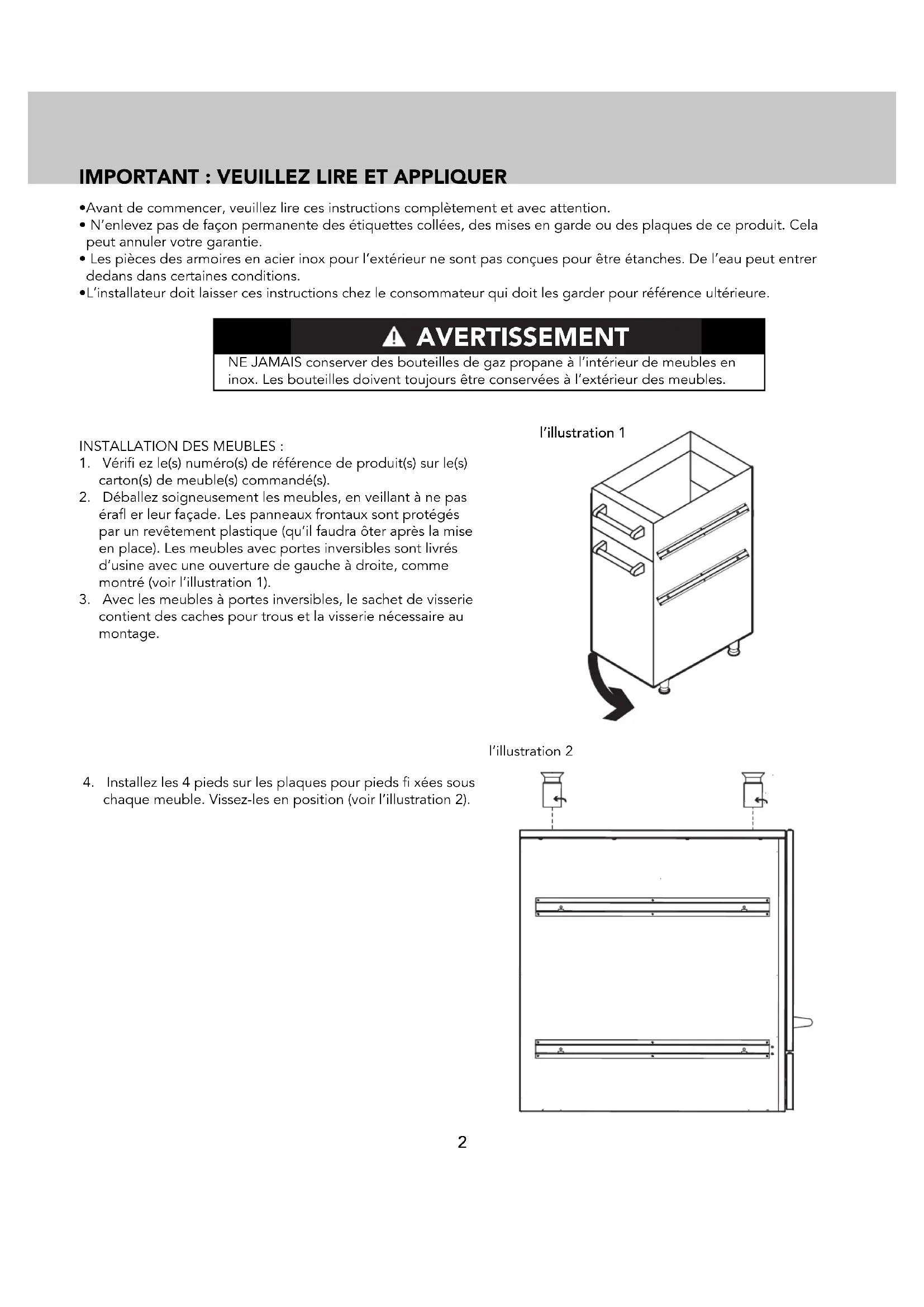

IMPORTANT : VEUILLEZ LIRE ET APPLIQUER

5. Placez le(s) meuble(s) à peu près à leur

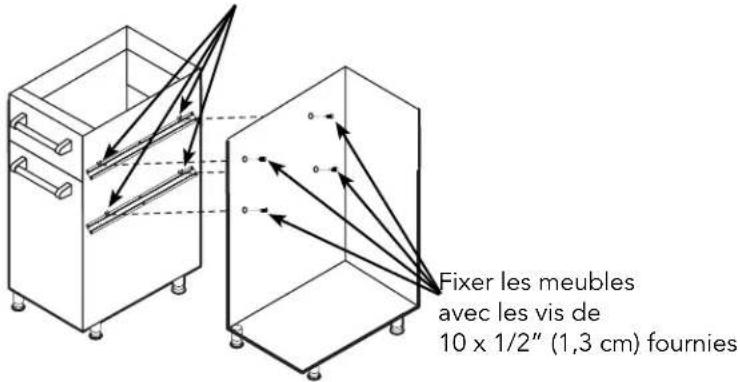

position fi nale. Mettez le(s) de niveau avec les pieds réglables. Utilisez les vis SMS fournies pour visser ensemble les meubles (voir l’illustration 3)

6. Déterminez le côté approprié pour la charnière des

meubles à ouverture de portes inversible. Enlevez le panneau de porte extérieur. Installez les charnières en plaçant leur plaque dans le trou de porte et en serrant en place avec la visserie fournie. Vissez les plaques de charnières dans les avant trous appropriés des côtés de meuble. Fixez les caches de trous avec la visserie fournie (voir l’illustration 4).

7. Les portes de meubles peuvent être réglées quand les

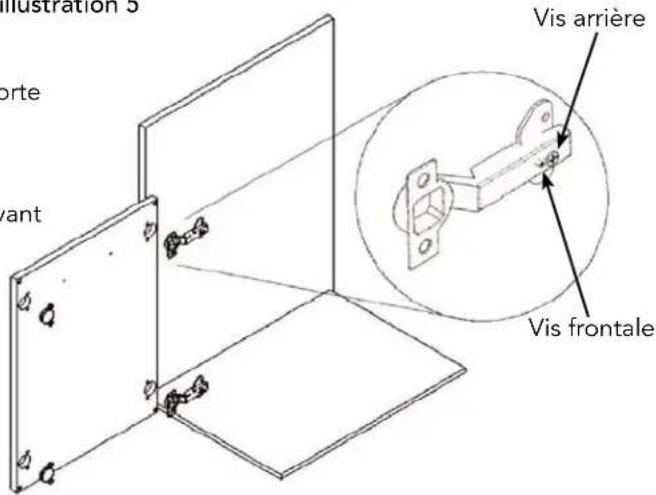

meubles sont bien de niveau en position fi nale. Il y a deux vis de réglage sur le receveur de charnière (voir l’illustration 5).

• La vis frontale est utilisée pour centrer la porte dans son ouverture. En la tournant dans un sens ou l’autre le centrage de porte se modifi e par rapport à l’ouverture du meuble.

• La vis arrière est utilisée pour aligner le devant de la porte avec le caisson de meuble et à fi xer la porte sur le meuble. Desserrez légèrement cette vis pour faire renter ou sortir la porte. Resserrez cette vis pour fi xer la porte en position. l’illustration 5 Utiliser vis à métaux 8 x 3/8” (,95 cm) et contre- écrou pour fi xer le cache trou sur le panneau intérieur de porte. Utiliser vis à métaux 8 x 3/8” (,95 cm) à tête plate et contre-écrou pour fi xer le support de charnière sur l’intérieur de porte. l’illustration 3 Installer 4 agrafes Tinnerman (fournies) avant d’attacher les meubles ensemble Fixer les meubles avec les vis de 10 x 1/2” (1,3 cm) fournies l’illustration 4 Vis arrière Vis frontale4 INSTALLATION

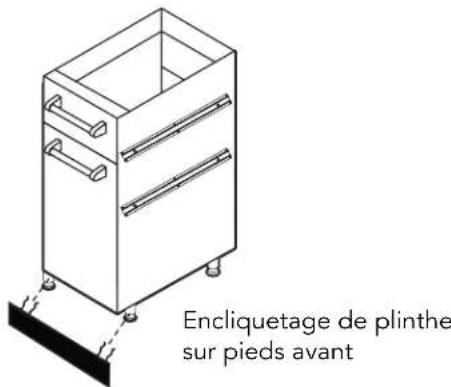

8. Si vous le souhaitez, encliquetez sur les

pieds à l’avant la plinthe incluse avec le meuble (voir l’illustration 6).

9. INSTALLATION DU PANNEAU LATÉRAL (fi n de rangée uniquement)

• Enlevez tous les tiroirs (s’il y a lieu).

• Enlevez tout le revêtement protecteur du panneau et montez-le en utilisant les vis tek 10 x 1/2” fournies (voir l’illustration 7).

• Fixez la plinthe sur les pieds (voir l’illustration 6). REMARQUE : INSTALLATIONS CONTRE MUR : La partie avant de la plinthe latérale doit être raccourcie pour s’adapter à la plinthe frontale (voir l’illustration 7). La matériau plastique peut se couper avec n’importe quelle lame de scie à bois. INSTALLATONS EN ÎLOTS : Il faut adapter les plinthes latérales, avant et arrière (voir l’illustration 7). l’illustration 6 Encliquetage de plinthe sur pieds avant l’illustration 7

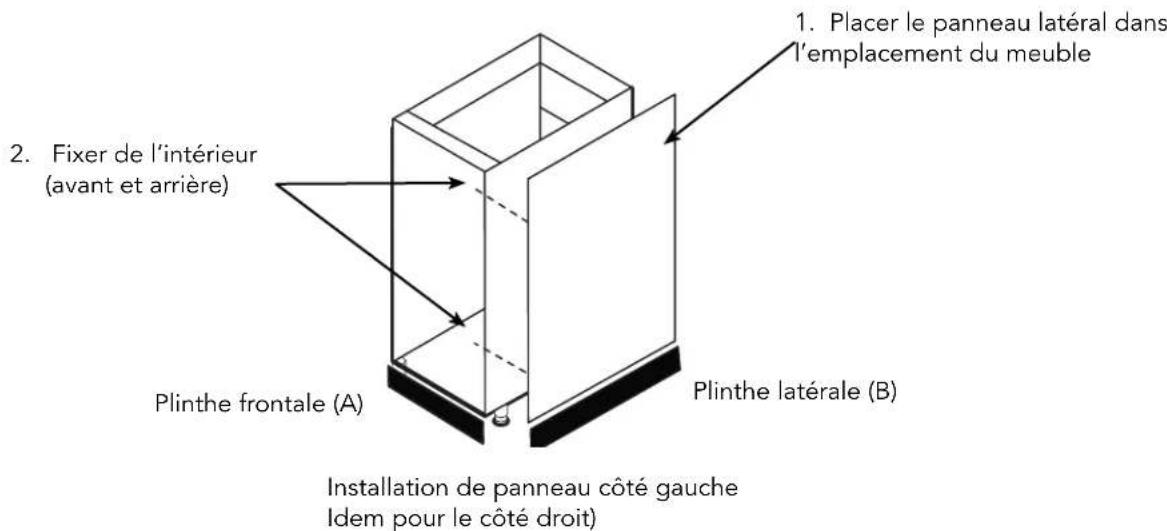

1. Placer le panneau latéral dans

l’emplacement du meuble

2. Fixer de l’intérieur

(avant et arrière) Plinthe frontale (A) Plinthe latérale (B) Installation de panneau côté gauche Idem pour le côté droit) Plinthes Dimensions Installations Contre Mur Installations En Îlots Plinthe frontale (A 16 3/4” (42.5 cm) 16 3/4” (42.5 cm) Plinthe latérale (B) 27 1/4” (61.6 cm) 25 1/2” (64.8 cm) Plinthe arrière (C) N/A 16 3/4” (42.5 cm)5

10. INSTALLATION DU PANNEAU ARRIÈRE

• Enlevez tout le revêtement protecteur du panneau et montez-le en utilisant les vis tek 10 x 1/2” (1,3 cm) fournies (voir l’illustration 8).

• Fixez la plinthe arrière sur les pieds (voir l’illustration 8). REMARQUE : Pour extrémités de rangée, il faut adapter les plinthes latérales, avant et arrière (voir les illustrations 7 et 8).

11. INSTALLATION DE PLAN DE TRAVAIL DE FOURNITURE LOCALE

Les petits meubles d’extérieur sont conçus pour une épaisseur minimale de plan de travail de 2,9 cm (1-1/8”) comme on en trouve avec du matériau à granite ou quartz. Si on utilise un plan d’épaisseur supérieure à 3,8 cm (1-1/2”), les appareils supportés devront réglés à la hauteur appropriée. Pour trouver des exemples d’installations courantes, voir le guide de planifi cation pour inox.

12. Installer les appareils en suivant leurs instructions d’installation

respectives. INSTALLATION

1. Placer le panneau arrière dans

l’emplacement du meuble

2. Fixer de l’intérieur avec

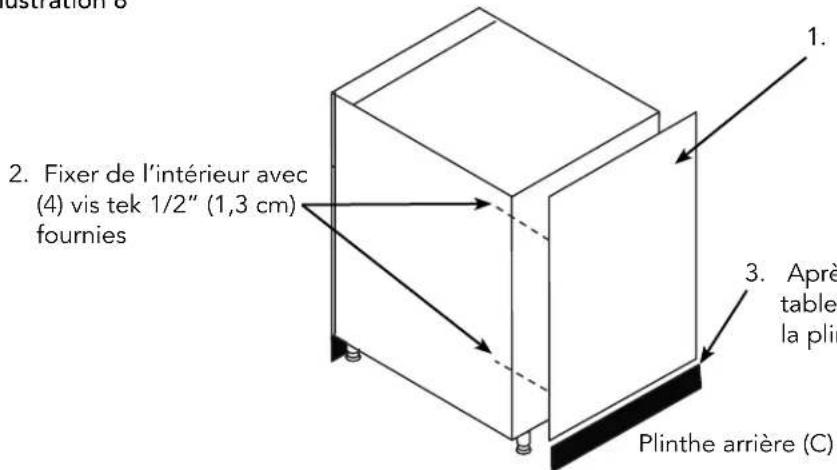

(4) vis tek 1/2” (1,3 cm) fournies Plinthe arrière (C) l’illustration 8

3. Après modifi cation de la plinthe arrière (voir le

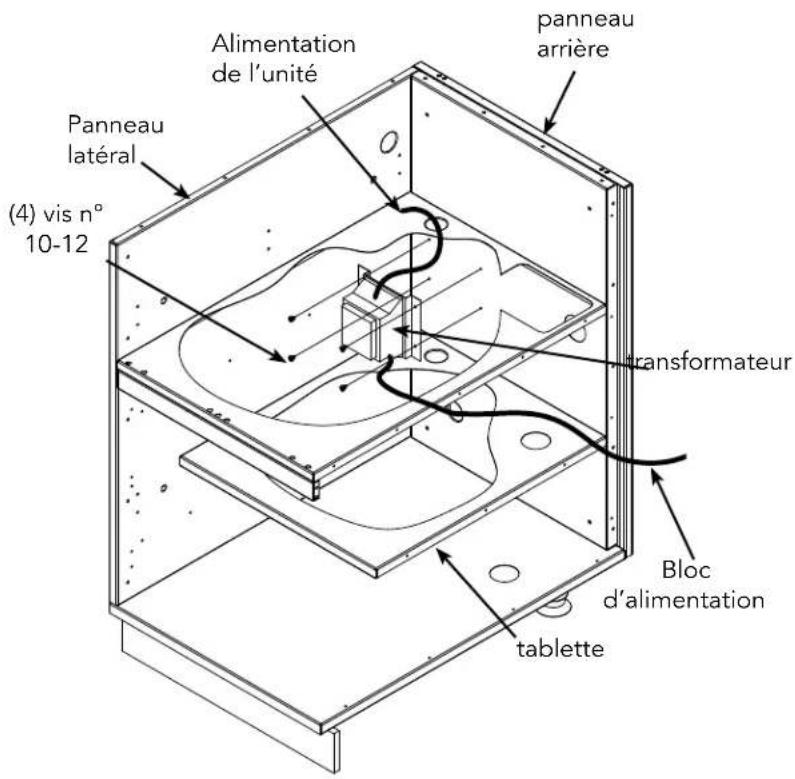

tableau de dimensions en page 4), encliqueter la plinthe en place6 Installation du transformateur Pour les modèles VBBO5160/VBBO5260

1. Le transformateur doit être monté à l’intérieur

2. Si vous installez une grille Viking sur un côté du

brûleur, vous trouverez un trou sur un côté de l’encadrement fourni, afi n de raccorder la grille au brûleur électrique ou au brûleur latéral.

3. Dans le cas contraire, repérez les quatre trous

du panneau arrière et passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.

4. Alignez les trous du transformateur avec ceux

5. Utilisez les (4) vis n° 10-12 fournies avec un

embout Torx T25 pour fi xer à l’aide d’une visseuse le transformateur au panneau arrière.

6. Passez le connecteur à travers le trou ci-dessus

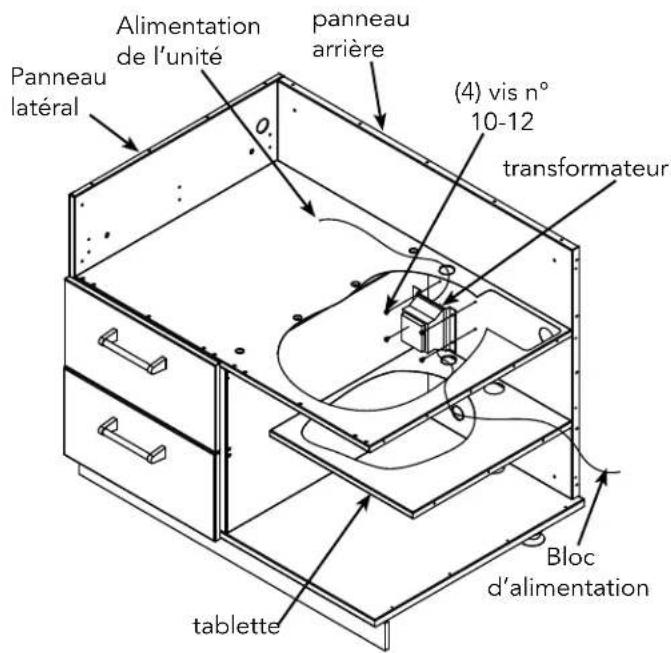

pour le raccorder au brûleur latéral ou au brûleur électrique. panneau arrière Alimentation de l’unité Panneau latéral tablette (4) vis n° 10-12 transformateur Pour les modèles VQBO5420

1. Le transformateur doit être monté à l’intérieur de

2. Repérez les quatre trous dans le panneau arrière et

passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.

3. Alignez les trous du transformateur avec ceux du

4. Utilisez les (4) vis n° 10-12 fournies avec un embout

Torx T25 pour fi xer à l’aide d’une visseuse le transformateur au panneau arrière.

5. Passez le connecteur à travers le trou ci-dessus

pour le raccorder à la grille.

6. Si vous installez un brûleur latéral Viking ou un

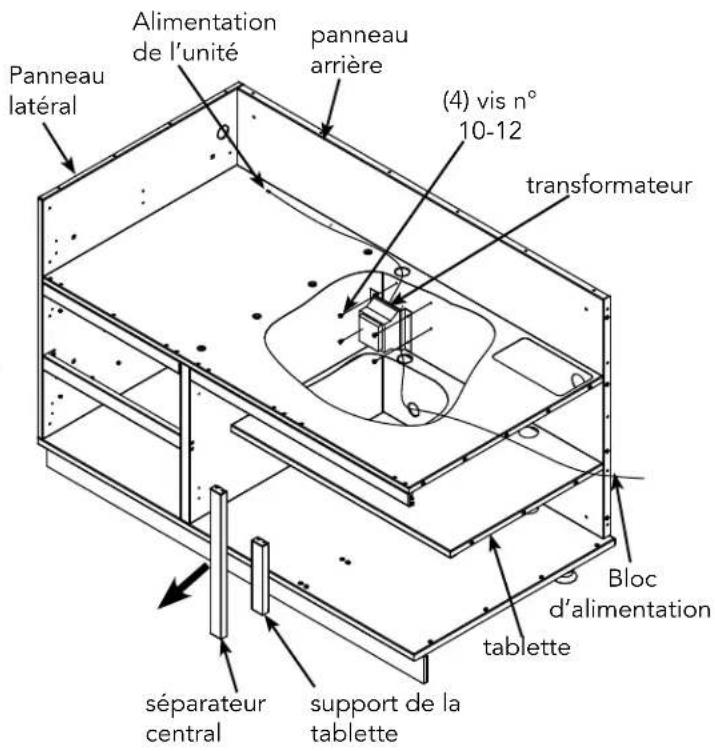

brûleur électrique sur un côté de la grille, vous trouverez un trou sur un côté de l’encadrement fourni, afi n de raccorder le connecteur de la grille aux brûleurs panneau arrière Panneau latéral (4) vis n° 10-12 transformateur Bloc d’alimentation tablette Alimentation de l’unité INSTALLATION Bloc d’alimentation7 Installation du transformateur Pour les modèles VQBO5540

1. Le transformateur doit être monté à l’intérieur de

2. Saisissez le séparateur central entre les deux portes à

l’intérieur de l’encadrement et tirez fermement pour l’extraire.

3. Saisissez le support de la tablette (derrière le

séparateur central tout juste retiré) et tirez fermement pour l’extraire.

4. Repérez les quatre trous dans le panneau arrière et

passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.

5. Alignez les trous du transformateur avec ceux du

6. Utilisez les (4) vis no 10-12 fournies avec un embout

Torx T25 pour fi xer à l’aide d’une visseuse le transformateur au panneau arrière.

7. Passez le connecteur à travers le trou ci-dessus pour

le raccorder à la grille.

8. Fixez de nouveau le support de la tablette en

alignant les fentes avec les vis à épaulement et en la repoussant par glissement.

9. Fixez de nouveau le séparateur central en alignant les

fentes avec les vis à épaulement et en le repoussant par glissement.

10. Si vous installez un brûleur latéral Viking ou un brûleur

électrique sur un côté de la grille, vous trouverez un trou sur un côté du meuble fourni, afi n de raccorder le connecteur de la grille aux brûleurs. panneau arrière Panneau latéral (4) vis n° 10-12 transformateur Bloc d’alimentation tablette Alimentation de l’unité séparateur central support de la tablette INSTALLATION

• Ne pas utiliser d’agents de nettoyage contenant du chlore ou des composés au chlore sur la fi nition en inox. Le chlore ou les composés au chlore sont corrosifs pour l’inox

• Ne pas utiliser de couteau métallique ou autre outil métallique pour gratter des parties en inox.

• Ne pas laisser stagner du jus de citron ou de tomate sur des surfaces en inox, leur acide citrique décolorerait de façon permanente l’inox. Essuyer immédiatement toute éclaboussure.

• Ne pas utiliser de nettoyants abrasifs, de tampons en paille de fer, ou de tissus abrasifs, car cela rayerait le produit.

1. Enlevez soigneusement la couche de plastique de protection de chacune des surfaces en inox. Nettoyez l’inox avec

un produit nettoyant pour inox en passant dans le sens du grain. N’utilisez que des produits spéciaux pour inox, en frottant toujours dans le sens du grain, sinon cela provoquerait des petites érafl ures. Parmi les bons nettoyants sont recommandés Magic™ pour inox et Sheila Shine™.

2. En environnement avec air salin, des petites quantités de rouille peuvent s’accumuler sur les pièces en inox. Un

nettoyant pour inox un peu plus huileux, comme du Sheila Shine™ , protégera mieux contre l’oxydation et la légère rouille de surface. Nettoyer périodiquement les surfaces protégera leur fi nition pour de nombreuses années. ATTENTION8

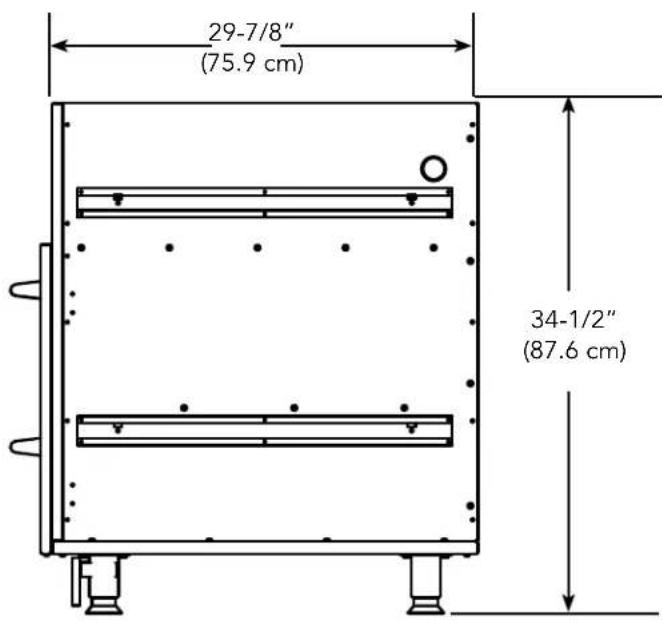

Ouverture pour le grill pour se glisser dans 34-1/2” (87.6 cm) 29-7/8” (75.9 cm) Se référer au tableau sur la page précédente 34-1/2” (87.6 cm)10

INFORMATIONS SUR L’ENTRETIEN

Si un entretien est nécessaire, contactez votre centre de réparation agréé. Préparez les informations suivantes de manière à ce qu’elles soient facilement disponibles :

• Nom du distributeur qui vous a vendu le produit Décrivez clairement votre problème. Si vous n’arrivez pas à obtenir le nom d’un centre de réparation agréé, ou si les problèmes d’entretien persistent, contactez Viking Range au 1-888-845-4641, ou écrivez à :

Si l’entretien nécessite l’installation de pièces, utilisez uniquement des pièces autorisées pour être couvert par la garantie. Conservez ce manuel pour référence ultérieure.11 GARANTIE GARANTIE PETITS MEUBLES D’EXTERIEUR- SÉRIE PROFESSIONNELLE
