MODE D'EMPLOI PN7094 IFM

Notice d‘utilisation Capteur de pression électronique PN7xxx 80290849 / 00 12 / 2019 FR2 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 4 31 Applications 5 4 Fonctions 6 41 Modes de fonctionnement 7 42 Communication, paramétrage et évaluation 8 43 Fonction de commutation 9 44 IO-Link 10 441 Informations générales 10 442 Fonctions disponibles uniquement via la communication IO-Link : 10 5 Montage 11 6 Raccordement électrique 12 7 Eléments de service et de visualisation 13 8 Menu 14 81 Structure du menu : Menu principal 14 82 Explications du menu 15 821 Explication du niveau de menu 1 15 822 Explication du niveau de menu 2 15 9 Paramétrage 16 91 Paramétrage général 16 92 Réglage du mode de fonctionnement (option) 19 93 Configuration de l'affichage (option) 19 94 Réglage des signaux de sortie 20 941 Réglage des fonctions de sortie 20 942 Réglage des seuils de commutation avec fonction hystérésis 20 943 Réglage des seuils de commutation avec fonction fenêtre 21 95 Réglages utilisateur (option) 21 951 Réglage de la temporisation des sorties de commutation 21 952 Réglage de la logique de commutation des sorties 22 953 Réglage de l'amortissement pour le signal de commutation 223

954 Remettre tous les paramètres au réglage usine 22 955 Réglage du changement de couleur de l'affichage 23 956 Représentation graphique du changement de couleur de l'affichage 24 96 Fonctions de diagnostic 27 961 Lecture des valeurs min et max pour la pression du système 27 962 Lecture des cycles de surcharge 27 10 Fonctionnement 27 101 Lecture des valeurs de paramètres réglées 27 102 Autodiagnostic / messages d'erreur 28 11 Données techniques 29 111 Plages de réglage 29 1111 Plages de réglage en mode de fonctionnement 2 29 1112 Plages de réglage en mode de fonctionnement 3 31 112 Autres données techniques32 12 Réglage usine 33 1 Remarques préliminaires

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire4 2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système - La sécurité du système est sous la responsabilité de l'installateur du système - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives

• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés 3 Fonctionnement et caractéristiques L'appareil mesure et surveille la pression du système de machines et d'installations5

Type de pression : pression relative Référence Etendue de mesure Surpression admissible *

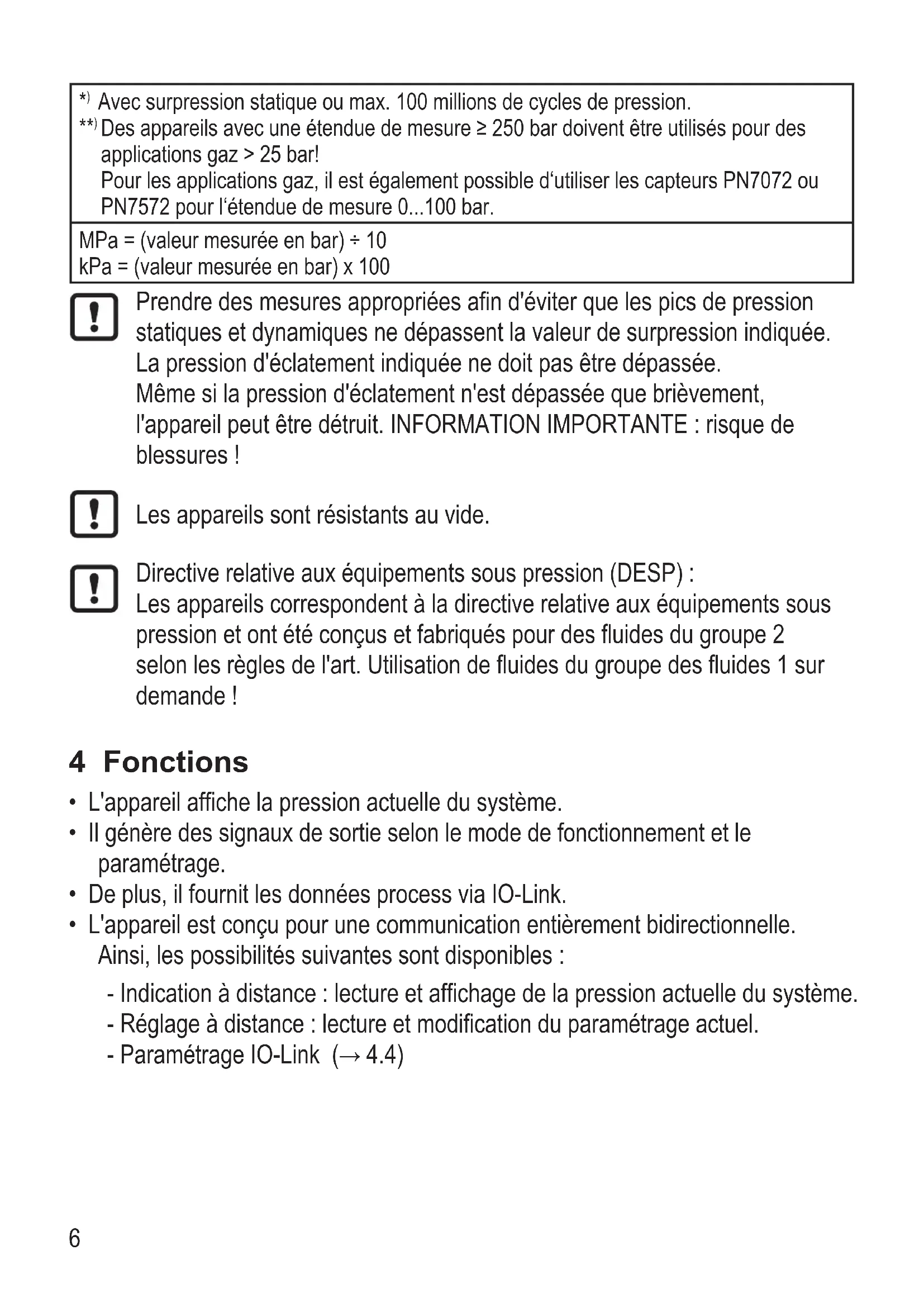

Avec surpression statique ou max 100 millions de cycles de pression

Des appareils avec une étendue de mesure ≥ 250 bar doivent être utilisés pour des applications gaz > 25 bar! Pour les applications gaz, il est également possible d‘utiliser les capteurs PN7072 ou PN7572 pour l‘étendue de mesure 0100 bar MPa = (valeur mesurée en bar) ÷ 10 kPa = (valeur mesurée en bar) x 100 Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques ne dépassent la valeur de surpression indiquée La pression d'éclatement indiquée ne doit pas être dépassée Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit INFORMATION IMPORTANTE : risque de blessures ! Les appareils sont résistants au vide Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art Utilisation de fluides du groupe des fluides 1 sur demande ! 4 Fonctions

• L'appareil affiche la pression actuelle du système

• Il génère des signaux de sortie selon le mode de fonctionnement et le paramétrage

• De plus, il fournit les données process via IO-Link

• L'appareil est conçu pour une communication entièrement bidirectionnelle Ainsi, les possibilités suivantes sont disponibles : - Indication à distance : lecture et affichage de la pression actuelle du système - Réglage à distance : lecture et modification du paramétrage actuel - Paramétrage IO-Link (→ 4.4)7

4.1 Modes de fonctionnement

Les appareils suivants ne sont disponibles qu‘en mode de fonctionnement [3] : PN7x12, PN7x43, PN7x14, PN7x15 Comme ces appareils ne disposent pas d‘autres modes de fonctionnement, le point de menu [CMPT] (→ 9.2) n‘y apparaît pas Mode de fonctionnement 1 Si le mode de fonctionnement 1 est utilisé, respecter le mode d'emploi des appareils précédents, car les fonctions de l'appareil peuvent être différentes de cette notice d'utilisation Notice d'utilisation : → wwwifmcom Description Mode de fonctionnement avec un comportement similaire à celui de la version précédenteConcerne les anciens appareils suivants : PE7002, PE7003, PE7004, PE7006, PE7009 PN7000, PN7001, PN7002, PN7003, PN7004, PN7006, PN7007, PN7009, PN7060, PN7200, PN7201, PN7202, PN7203, PN7204, PN7206, PN7207, PN7209, PN7300, PN7302, PN7303, PN7304 PY7000, PY7001, PY7002, PY7003, PY7100 Application Pour assurer la compatibilité avec l'appareil précédent en cas d'échange Désignation de l'IODD IO Device Description - IODD : Sur le site wwwifmcom, dans la zone de téléchargement correspondant à l'ancien appareil Mode de fonctionnement 2 Description Mode de fonctionnement à la livraison Pour les exceptions, voir la remarque en début de chapitre Application Applications standards Désignation de l'IODD Par ex PN7094 Réglage usine / (CMPT = 2) : Dans la zone de téléchargement de l'article correspondant sur wwwifmcom8 Mode de fonctionnement 3 Description Haute résolution des valeurs process et paramètres IO-Link (spécifique à l'appareil : voir le fichier IODD approprié pour le mode de fonctionnement) Les éléments du menu [ou1] et [ou2] sont étendus par la possibilité de réglage [OFF] (→ 9.4.1) La commande standard IO-Link "Flash on" est disponible (→ 4.4.2) Les informations IO-Link suivantes sont disponibles : Etiquette électronique spécifique application, Function Tag et Location Tag (→ 4.4.2) Ce mode de fonctionnement est disponible à partir de la version BAPour la version, voir l'inscription sur l'appareil BA xxxx PNxxxx Application Configuration plus simple par IO-Link Réglage précis des seuils d'enclenchement et de déclenchement Désignation de l'IODD Par ex PN7094 Status_B High Resolution / (CMPT = 3) : Par ex PN7012 Status_B Dans la zone de téléchargement de l'article correspondant sur wwwifmcom Sélection manuelle du mode voir (→ 9.2), sélection du mode de fonctionnement via interface IO-Link voir → document complémentaire pour la sélection du mode de fonctionnement, sous wwwifmcom

4.2 Communication, paramétrage et évaluation

• Signal de commutation pour la valeur limite de la pression du système

• Communication via IO-Link OUT2 (broche 2)

• Signal de commutation pour la valeur limite de la pression du système9

4.3 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [OUx] = [Hno] (→ fig. 1).

• Fonction hystérésis / normalement fermé : [OUx] = [Hnc] (→ fig. 1). D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx) L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau

• Fonction fenêtre / normalement ouvert : [OUx] = [Fno] (→ fig. 2).

• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2). La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx FHx = valeur supérieure, FLx = valeur inférieure

P = pression du système ; HY = hystérésis ; FE = fenêtre En cas de sélection de la fonction fenêtre, le seuil d'enclenchement et le seuil de déclenchement ont une hystérésis fixe de 0,25% de l'échelle de mesure10

4.4.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link Son fonctionnement nécessite l'utilisation d'un maître IO-Link L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur wwwifmcom

4.4.2 Fonctions disponibles uniquement via la communication IO-Link :

• HIPC : nombre de surcharges (→ 9.6.2)

• HIPS : seuil de déclenchement du compteur de surcharge (→ 9.6.2)

• Flash on : Le capteur peut être localisé dans l'installation à l'aide de cette commande standard Lorsque la commande est utilisée, les LED d'état de commutation clignotent et l'afficheur de l'appareil indique "IO-L" (Cette fonction n'est disponible qu'en mode de fonctionnement [3])

• Etiquette électronique spécifique application : texte à définir librement, affecté à l'appareil

• Function Tag : texte à définir librement, décrit la fonction de l'appareil dans l'installation (Cette fonction n'est disponible qu'en mode de fonctionnement [3])

• Location Tag : texte à définir librement, décrit le lieu de montage dans l'installation (Cette fonction n'est disponible qu'en mode de fonctionnement [3]) Vous trouverez des informations détaillées dans le fichier PDF "IO Device Description" spécifique à l'appareil à wwwifmcom11

5 Montage Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression ► Insérer l'appareil dans un raccord process G¼ ► Serrer fermement Couple de serrage recommandé : Gamme de pression en bar Couple de serrage en Nm -1400 2535

Dépend de la lubrification, de l'étanchéité et de la charge de pression ! Le boîtier du capteur peut être orienté sur environ 345° par rapport au raccord process Ne pas tourner au-delà la butée !12 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectésAlimentation en tension selon

EN 50178, TBTS, TBTP

► Mettre l'installation hors tension ► Raccorder l'appareil comme suit : Couleurs des fils conducteurs

OUT1 BK noir BN brun BU bleu WH blanc OUT1 : sortie de commutation ou IO-Link OUT2 : sortie de commutation Couleurs selon DIN EN 60947-5-2 Exemples de raccordement 2 x commutation positive 2 x commutation négative

7 Eléments de service et de visualisation

1 à 8 : LED indicatrices LED 1 Etat de commutation OUT1 (allumée si la sortie 1 est commutée) LED 8 Etat de commutation OUT2 (allumée si la sortie 2 est commutée) LED 2 - 7 Pression du système dans l'unité de mesure indiquée 9 : Bouton Enter [●] - Sélection des paramètres et confirmation des valeurs de paramètres 10 à 11 : Touches flèches haut [▲] et bas [▼] - Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) 12 : Affichage alphanumérique, 4 digits - Affichage de la pression actuelle du système - Affichage des paramètres et valeurs de paramètres14 8 Menu

8.1 Structure du menu : Menu principal

Les points de menu grisés, par ex

FH1 ] ne sont actifs qu‘après la sélection des paramètres assignés Le point de menu [CMPT] n‘est pas disponible pour tous les articles (→ 4.1)15

8.2.1 Explication du niveau de menu 1

SPx/rPx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis SPx/rPx est affiché si le paramètre [Hno] ou [Hnc] était réglé pour OUTx dans le menu des fonctions étendues "EF" FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre FHx/FLx est affiché si le paramètre [Fno] ou [Fnc] était réglé pour OUTx dans le menu des fonctions étendues "EF" EF Fonctions étendues / accès au niveau de menu 2

8.2.2 Explication du niveau de menu 2

rES Restauration des réglages de base effectués en usine ou1 Fonction de sortie pour OUT1 :

• Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ] ou fonction fenêtre [F ], soit en normalement ouvert [ no] soit en normalement fermé [ nc]

• Sortie désactivée [OFF] (cette fonction n'est disponible qu'en mode de fonctionnement [3]) ou2 Fonction de sortie pour OUT2 :

• Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ] ou fonction fenêtre [F ], en normalement ouvert [no] ou normalement fermé [nc]

• Sortie désactivée [OFF] (cette fonction n'est disponible qu'en mode de fonctionnement [3]) dS1 / dS2 Temporisation à l'enclenchement pour OUT1 / OUT2 dr1 / dr2 Temporisation au déclenchement pour OUT1 / OUT2 uni Unité de mesure standard pour la pression du système (affichage) : [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG] Les unités à sélectionner dépendent de l'appareil correspondant Voir le tableau Plages de réglage (→ 11.1.1) P-n Logique de commutation des sorties : PnP / nPn Lo Mémoire valeur minimum pour la pression du système Hi Mémoire valeur maximum pour la pression du système dAP Amortissement du signal de mesure coLr Allocation des couleurs de l'affichage "rouge" et "vert" dans l'étendue de mesure16 cFH / cFL Valeur supérieure / inférieure pour changement de couleur Le paramètre n'est actif qu'après la sélection d'une fenêtre couleur qui peut être librement définie dans le paramètre coLr : [r-cF] ou [G-cF] diS Fréquence de rafraîchissement et orientation de l'affichage CMPT Sélection du mode de fonctionnement Le point de menu [CMPT] n‘est pas disponible pour tous les articles (→ 4.1) 9 Paramétrage Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le nouveau paramétrage soit validé

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

Sélectionner le paramètre ► Appuyer sur [●] pour arriver au menu. ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché

Régler la valeur du paramètre ► Appuyer sur [●] pour éditer le paramètre sélectionné ► Appuyer sur [▲] ou [▼] pendant au moins 1 s > Après 1 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton- poussoir, soit en le maintenant appuyé Les valeurs numériques sont incrémentées avec [▲] ou décrémentées avec [▼]17

Valider la valeur de paramètre ► Appuyer brièvement sur [●]. > Le paramètre est indiqué de nouveau La nouvelle valeur réglée est sauvegardée Réglage d'autres paramètres ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché. Terminer le paramétrage ► Appuyer plusieurs fois sur [▲] ou [▼] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 30 s > L'appareil affiche la valeur process Si [CLoc] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage temporaire) Si [SLoc] est affiché, le capteur est verrouillé en permanence par le logiciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage

• Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [●] pour arriver au menu. ► Appuyer sur [▲] ou [▼] jusqu'à ce que [EF] soit affiché ► Appuyer sur [●]. > Le premier paramètre du sous-menu est affiché (ici : [rES]) Changement du niveau de menu 1 au niveau de menu 2 si un logiciel de paramétrage est utilisé : Activer le bouton [EF]18

• Verrouillage / déverrouillage L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] + [▼] simultanément pendant 10 s > [Loc] est affiché 10 s Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaie de changer les valeurs des paramètres Pour déverrouiller : ► Appuyer sur [▲] + [▼] simultanément pendant 10 s > [uLoc] est affiché 10 s A la livraison : non verrouillé

• Timeout: Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

• Quitter le paramètre sans sauvegarder les réglages Quitter le paramètre sans sauvegarder : ► Appuyer sur [▲] + [▼] simultanément > Retour au niveau de menu19

• Quitter le niveau de menu Quitter le niveau de menu : ► Appuyer sur [▲] + [▼] simultanément > Changement du niveau de menu 2 au niveau 1

passage de niveau 1 à l'affichage

9.2 Réglage du mode de fonctionnement (option)

Le point de menu [CMPT] n‘est pas disponible pour tous les articles (→ 4.1) ► Sélectionner [CMPT] et régler le mode de fonctionnement souhaité - [1] = mode de fonctionnement 1 - [2] = mode de fonctionnement 2 - [3] = mode de fonctionnement 3 Description des modes de fonctionnement voir (→ 4.1) Si IO-Link est utilisé, un fichier IODD correspondant au mode de fonctionnement doit être utilisé Lorsque le mode de fonctionnement est modifié, tous les paramètres sont remis au réglage usine

9.3 Configuration de l'affichage (option)

► Sélectionner [uni] et régler l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG] Les unités à sélectionner dépendent de l'appareil correspondant Voir le tableau Plages de réglage (→ 11.1.1)20 ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms - [d2] : rafraîchissement de la valeur mesurée toutes les 200 ms - [d3] : rafraîchissement de la valeur mesurée toutes les 600 ms - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180° - [OFF] = l'affichage de la valeur mesurée est désactivé en mode Run Même si l'affichage est désactivé, les LED restent actives Les messages d'erreur sont affichés même si l'afficheur est désactivé [d1] offre une lisibilité optimisée même avec des pression irrégulières ; les algorithmes correspondants sont sauvegardés

9.4 Réglage des signaux de sortie

9.4.1 Réglage des fonctions de sortie

► Sélectionner [ou1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé, - [OFF] = sortie désactivée Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3]) ► Sélectionner [ou2] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé, - [OFF] = sortie désactivée Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3])

9.4.2 Réglage des seuils de commutation avec fonction hystérésis

► [ou1] / [ou2] doit être réglée comme [Hno] ou [Hnc] ► Sélectionner [SP1] / [SP] et régler la valeur à laquelle la sortie commute ► Sélectionner [rP1] / [rP] et régler la valeur à laquelle la sortie est désactivée rPx est toujours inférieur à SPx Seules les valeurs inférieures à SPx sont acceptées21

9.4.3 Réglage des seuils de commutation avec fonction fenêtre

► [ou1] /[ou2] doit être réglé comme [Fno] ou [Fnc] ► Sélectionner [FH1] / [FH2] et régler la valeur limite supérieure ► Sélectionner [FL1] / [FL2] et régler la valeur limite inférieure FLx est toujours inférieur à FHx Seules les valeurs inférieures à FHx sont acceptées

9.5 Réglages utilisateur (option)

9.5.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation à l'enclenchement pour OUT1 / OUT2 [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2 ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0 et 50 s (à 0 la temporisation n'est pas active)

Fonction de sortie : A : B : [Hno] / [Hnc] dS dr

C D Fonction de sortie : A : B : C : D : [Fno] / [Fnc] dS dr dS dr P = pression du système ; SP = seuil d'enclenchement ; rP = seuil de déclenchement ; HY = hystérésis ; FE = fenêtre; FH = valeur supérieure ; FL = valeur inférieure22 Si le mode de fonctionnement 1 est utilisé, la temporisation ne se comportera pas comme décrit ci-dessus Pour plus de détails, consulter la notice d'utilisation de l'appareil précédent : → wwwifmcom Pour cet appareil l'allocation des paramètres [dSx] et [drx] pour les seuils d'enclenchement et de déclenchement est strictement réalisée selon la directive VDMA !

9.5.2 Réglage de la logique de commutation des sorties

► Sélectionner [P-n] et régler [PnP] ou [nPn]

9.5.3 Réglage de l'amortissement pour le signal de commutation

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur T :63 %) ; plage de réglage 0,0004,000 s L'amortissement [dAP] influence le seuil de commutation / le flux de données process (communication IO-Link) et l'affichage

9.5.4 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES] ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [●]. Il est utile que vous notiez vos réglages avant d'exécuter la fonction (→ 12) Le mode de fonctionnement [CMPT] sera aussi remis en réglage usine ([CMPT] = [2])23

9.5.5 Réglage du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la fonction : - [rEd] = couleur de l'affichage rouge (indépendante de la valeur mesurée) - [GrEn] = couleur de l'affichage vert (indépendante de la valeur mesurée) - [r1ou] = couleur de l'affichage rouge quand OUT1 commute - [G1ou] = couleur de l'affichage vert quand OUT1 commute - [r2ou] = couleur de l'affichage rouge quand OUT2 commute - [G2ou] = couleur de l'affichage vert quand OUT2 commute - [r-12] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 - [G-12] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 - [r-cF] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites qui peuvent librement être définies [cFL]*

- [G-cF] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites qui peuvent librement être définies [cFL]*

Les paramètres [cFL] et [cFH] sont uniquement sélectionnable dans l'arbre de menu quand [r-cF] ou [G-cF] a été activé ► Sélectionner [cFL] et régler la valeur limite inférieure (uniquement possible quand [r-cF] ou [G-cF] a été activé) > La plage de réglage correspond à l'étendue de mesure et est limitée en haut par [cFH] ► Sélectionner [cFH] et régler la valeur limite supérieure (uniquement possible quand [r-cF] ou [G-cF] a été activé) > La plage de réglage correspond à l'étendue de mesure et est limitée en bas par [cFL]24

9.5.6 Représentation graphique du changement de couleur de l'affichage

Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction hystérésis Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction hystérésis

OUT1/ OUT2 Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = rouge Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = vert Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction fenêtre Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction fenêtre

FH2 Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = rouge Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur de début de l'étendue de mesure 2 Valeur de fin de l'étendue de mesure25

Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction hystérésis Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction hystérésis

OUT2 Valeur mesurée entre OUT1 et OUT2 ; affichage = rouge Valeur mesurée entre OUT1 et OUT2 ; affichage = vert Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction fenêtre Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction fenêtre

FH1 FL2 FH2 Valeur mesurée en dehors de FL1FH1 et FL2FH2 ; affichage = rouge Valeur mesurée en dehors de FL1FH1 et FL2FH2 ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur de début de l'étendue de mesure 2 Valeur de fin de l'étendue de mesure FL1/FL2 Valeur limite inférieure fonction fenêtre sortie OUT1 / OUT2 FH1/FH2 Valeur limite supérieure fonction fenêtre sortie OUT1 / OUT226 Changement de couleur de l'affichage avec le paramètre [r-cF] indépendant de OUT1 / OUT2 Changement de couleur de l'affichage avec le paramètre [G-cF] indépendant de OUT1 / OUT2

cFH Valeur mesurée entre cFL et cFH ; affichage = rouge Valeur mesurée entre cFL et cFH ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur de début de l'étendue de mesure 2 Valeur de fin de l'étendue de mesure cFL Valeur limite inférieure (indépendante de la fonction sortie) cFH Valeur limite supérieure (indépendante de la fonction sortie)27

9.6 Fonctions de diagnostic

9.6.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [Hi] ou [Lo] et appuyer brièvement sur [●]. [Hi] = valeur max, [Lo] = valeur min Effacer la mémoire : ► Sélectionner [Hi] ou [Lo] ► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [●].

9.6.2 Lecture des cycles de surcharge

• HIPC : Nombre de surcharges HIPC compte le nombre de fois où le seuil HIPS a été dépasséIl doit être dépassé pendant au moins 0,5 ms

• HIPS : Réglage du seuil pour le compteur de surcharge Les paramètres HIPC et HIPS ne sont disponibles que via la communication IO-Link 10 Fonctionnement Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés Affichages de fonctionnement (→ 7 Eléments de service et de visualisation)

10.1 Lecture des valeurs de paramètres réglées

► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché. ► Appuyer brièvement sur [●]. > L'appareil affiche la valeur de paramètre correspondante pendant env 30 s, ensuite il passe à l'affichage process28

10.2 Autodiagnostic / messages d'erreur

L'appareil dispose de possibilités étendues pour l'autodiagnostic

• Il se surveille automatiquement pendant le fonctionnement

• Des avertissements et des états d'erreur sont affichés (même si l'afficheur est désactivé), en plus ils sont disponibles via IO-Link Affichage LED d'état OUT1 LED d'état OUT2 Type de défaut *

Défaut / avertissement Solution aucune F Tension d'alimentation trop basse ► Vérifier / corriger la tension d'alimentation

clignote clignote clignote F Courant de surcharge sur les sorties de commutation OUT1 et OUT2 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur les sorties de commutation ; éliminer le défaut SC1 clignote clignote F Courant de surcharge sortie de commutation OUT1 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1 ; éliminer le défaut SC2 clignote clignote F Courant de surcharge sortie de commutation OUT2 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2 ; éliminer le défaut Loc W Le paramétrage via les boutons est bloqué ► Annuler le verrouillage par bouton (→ 9.1 Paramétrage général)

• "Verrouillage / déverrouillage" CLoc W Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif (→ 9.1) ► Attendre la finalisation du paramétrage via IO-Link29

Affichage LED d'état OUT1 LED d'état OUT2 Type de défaut *

Défaut / avertissement Solution SLoc W Boutons de réglage verrouillés via le logiciel de paramétrage La modification des paramètres est refusée (→ 9.1) ► Le déverrouillage est uniquement possible via l'interface IO-Link / le logiciel de paramétrage OL W Valeur process trop grande (étendue de mesure dépassée) ► Vérifier / réduire la pression du système / sélectionner un appareil avec une étendue de mesure correspondante UL W Valeur process trop basse (en dessous de l'étendue de mesure) ► Vérifier / augmenter la pression du système / sélectionner un appareil avec une étendue de mesure correspondante Err clignote F Défaut interne / mauvais fonctionnement ► Contacter le fabricant

F = défaut W = avertissement

La sortie reste désactivée tant que le courant de surcharge / le court-circuit existe 11 Données techniques

11.1 Plages de réglage

Les plages de réglage varient en fonction du mode de fonctionnement (→ 4.1)

11.1.1 Plages de réglage en mode de fonctionnement 2

Plage de réglage Ecart min Plage de réglage Ecart min PN7160 PN7560 bar 2600 2 0600 2 2 psi 208700 40 08700 40 20 MPa 0,260 0,2 060 0,2 0,2 ΔP = incréments30 rP / SP cFL / cFH

11.1.2 Plages de réglage en mode de fonctionnement 3

11.2 Autres données techniques

Données techniques et schéma d'encombrement sur : wwwifmcom33

valeur de fin de l'étendue de mesure, (MAW) valeur de début de l'étendue de mesure La valeur en pourcentage affichée de la valeur de fin de l'étendue de mesure (VEM) du capteur correspondant en bar / mbar est réglée (pour PN7xx9 la valeur en pourcentage de l'échelle de mesure) HIPS n'est disponible que via la communication IO-Link Le point de menu [CMPT] n‘est pas disponible pour tous les articles (→ 4.1) Plus d'informations sur wwwifmcom
