MODE D'EMPLOI OY047S IFM

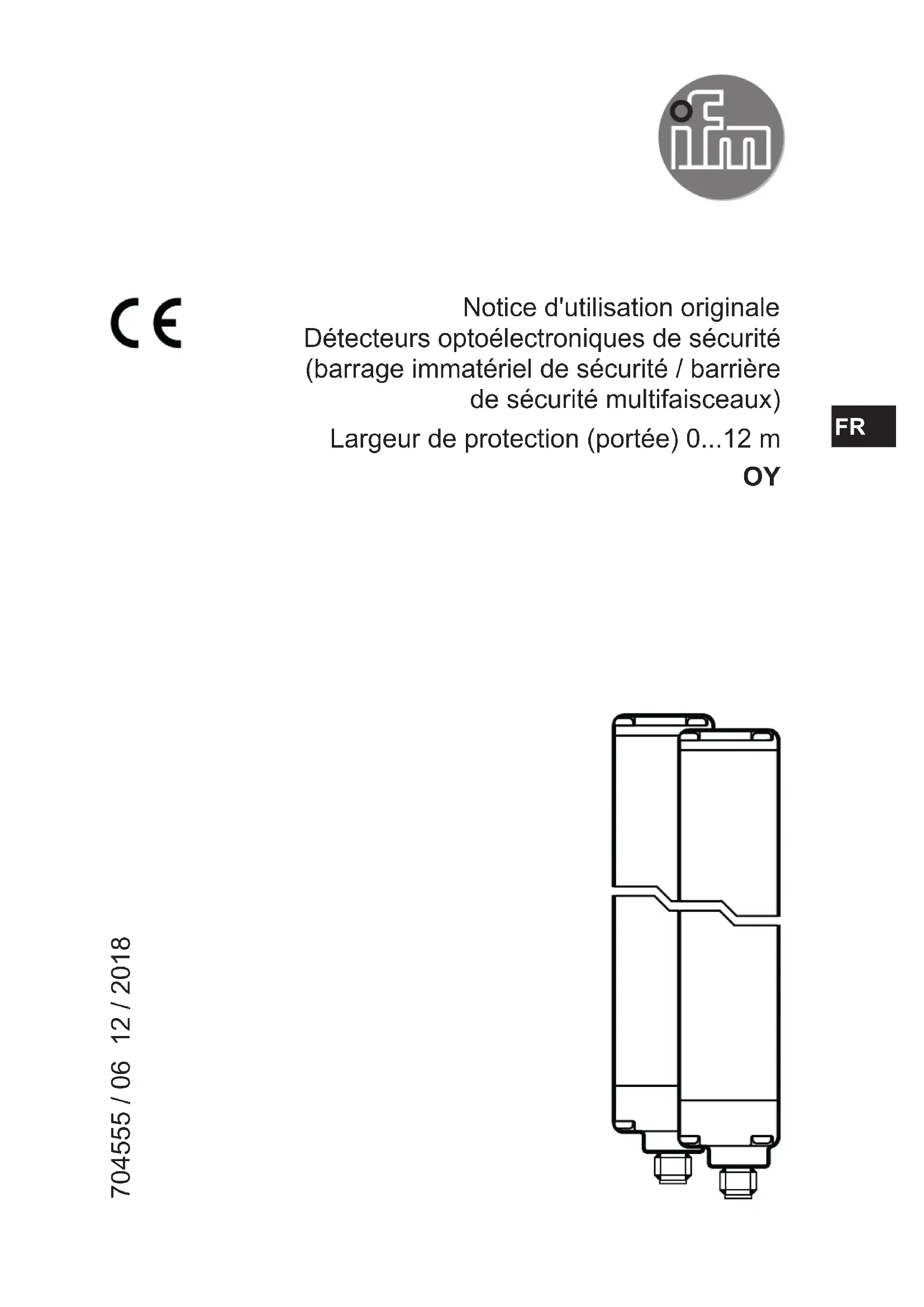

Notice d'utilisation originale Détecteurs optoélectroniques de sécurité (barrage immatériel de sécurité / barrière de sécurité multifaisceaux) Largeur de protection (portée) 0...12 m

2.1 Exigences relatives à la sécurité de l'application ...........................................6

6.3 Montage vertical des barrages immatériels de sécurité / barrières de

sécurité multifaisceaux .......................................................................................12

6.3.1 Barrages immatériels de sécurité résolutions 30 mm et 40 mm .........12

6.3.2 Barrages immatériels de sécurité résolutions 50 mm et 90 mm,

barrières de sécurité à 2, 3 et 4 faisceaux ...................................................13

6.4 Montage horizontal des barrages immatériels de sécurité ..........................14

7.2 Schéma de branchement récepteur ............................................................21

8.3 Raccordement des contacteurs externes K1 et K2 ....................................24

10.2 Test du fonctionnement des barrages immatériels de sécurité..................27

12.1 Barrages immatériels de sécurité / barrières de sécurité multifaisceaux

type 2 ..................................................................................................................30

12.1.1 Barrages immatériels de sécurité résolution 30 mm ........................31

12.1.2 Barrages immatériels de sécurité résolution 40 mm ........................31

12.1.3 Barrages immatériels de sécurité résolution 50 mm ........................32

12.1.4 Barrages immatériels de sécurité résolution 90 mm ........................32

12.1.5 Barrières de sécurité à 2, 3 ou 4 faisceaux ......................................32

12.2 Barrages immatériels de sécurité / barrières de sécurité multifaisceaux

type 4 ..................................................................................................................33

12.2.1 Barrages immatériels de sécurité résolution 30 mm ........................34

12.2.2 Barrages immatériels de sécurité résolution 40 mm ........................34

12.2.3 Barrages immatériels de sécurité résolution 50 mm ........................35

12.2.4 Barrages immatériels de sécurité résolution 90 mm ........................35

12.2.5 Barrières de sécurité à 2, 3 ou 4 faisceaux ......................................36

13 Correction de défauts ......................................................................................36

13.1 Diagnostic de défauts émetteur ................................................................. 36

13.2 Diagnostic de défauts récepteur ................................................................ 37

1 Remarque préliminaire La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM, basse tension et les règlements de sécurité. Elle fournit des informations sur l’utilisation correcte du produit. Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Respecter les consignes de sécurité.

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat

Référence LED éteinte LED allumée LED clignote Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. Protection de zone pour la main Protection de zone pour le corps ou des parties du corps Protection de surface pour le corps ou des parties du corps Protection de zone pour le corps

1.2 Avertissements utilisés

2 Consignes de sécurité

Respecter les consignes de la notice d'utilisation.

Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.

L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.

Respecter les normes techniques pertinentes correspondantes à l'application.

Respecter les exigences de la norme EN 60204 et ISO 13855 lors de l'installation.

Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.

Mettre l'appareil hors tension en externe avant de commencer à travailler. Mettre hors tension les circuits de charge relais alimentés séparément.

Effectuer un test complet de bon fonctionnement après installation du système.

Utiliser l'appareil uniquement sous les conditions d'environnement spécifiées (→ 12 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.

En cas de questions sur la sécurité - si nécessaire – contacter les autorités responsables de votre pays. AVERTISSEMENT En cas d'utilisation incorrecte du produit, la sécurité et l'intégrité de personnes et d'installations ne peuvent pas être garanties. Danger de mort ou de graves blessures irréversibles. ► Respecter toutes les remarques de cette notice concernant l'installation et l'utilisation. ► Utiliser les détecteurs optoélectroniques de sécurité seulement sous les conditions spécifiées et conformément aux prescriptions.6

2.1 Exigences relatives à la sécurité de l'application

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice. Respecter les obligations suivantes : ► Respecter les conditions d'utilisation spécifiées (→ 12 Données techniques). L'utilisation des détecteurs optoélectroniques de sécurité près de fluides actifs chimiquement et biologiquement ainsi que de rayonnements ionisants n'est pas admissible. ► Pour des applications dans l'agroalimentaire veuillez contacter votre filiale ifm pour vérifier la compatibilité des détecteurs optoélectroniques de sécurité avec les produits chimiques utilisés. ► Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système. ► Si les détecteurs optoélectroniques de sécurité passent à l'état défini comme état de sécurité dû à un défaut interne, des mesures doivent être prises pour garantir l'état de sécurité si l'installation continue son fonctionnement. ► Remplacer les appareils endommagés. La fonction de protection des détecteurs optoélectroniques de sécurité n'est garanti qu'avec les conditions suivantes:

La commande de la machine peut être contrôlé électriquement et le mouvement machine dangereux peut être arrêté immédiatement et à chaque moment du cycle de travail.

Il n’y a aucun danger, pour les opérateurs, d'éjection de matériaux ou de parties de machine.

Le point dangereux n'est accessible que par la zone protégée.7

2 détecteurs optoélectroniques de sécurité (1 émetteur et 1 récepteur)

Boîtiers jusqu'à 1263 mm de longueur totale : 4 équerres de fixation, 4 adaptateurs de montage avec filetage M5 et les écrous correspondants

Boîtiers supérieurs à 1263 mm de longueur totale : 6 équerres de fixation, 6 adaptateurs de montage avec filetage M5 et les écrous correspondants

1 notice d'utilisation détecteurs optoélectroniques de sécurité, numéro d’article

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm. 4 Fonctionnement et caractéristiques Emetteur (T) Récepteur (R)

P = zone protégée ; I = largeur de protection (portée) ; H = hauteur de protection Les barrages immatériels de sécurité / barrières de sécurité multifaisceaux OY sont des dispositifs protecteurs optoélectroniques multifaisceaux selon IEC 61496 et sont constitués d'un émetteur et d'un récepteur.8 5 Fonction La zone protégée (P) est générée entre l'émetteur et le récepteur et est définie par l'hauteur de protection (H) et la largeur de protection (portée) (I). L'hauteur de protection est l'hauteur protégée par le barrage immatériel de sécurité / la barrière de sécurité multifaisceaux. Elle dépend du boîtier (→ 12 Données techniques). Si les barrages immatériels de sécurité / barrières de sécurité multifaisceaux sont installés horizontalement, cette valeur indique la profondeur de la zone protégée. La largeur de protection (portée) est la distance maximale qui peut exister entre l'émetteur et le récepteur (→ 12 Données techniques). Lorsque la zone protégée est libre, les deux sorties (OSSD) du récepteur sont actives. Si un objet (O) avec un diamètre supérieur ou égal à la résolution (d) entre dans la zone protégée, les sorties sont désactivées. La résolution (d) (capacité de détection) du barrage immatériel de sécurité / de la barrière de sécurité multifaisceaux dépend du diamètre de la lentille (B) et la distance entre les lentilles (C) et reste constante dans toutes les conditions de l’application. Emetteur (T) Récepteur (R) O = objet C = distance lentilles B = diamètre lentille d = résolution

Pour qu'un objet (O) soit détecté de manière sûre dans la zone protégée, la dimension de l'objet (O) doit au minimum être aussi grande que la résolution (d).9

Avant le montage des détecteurs optoélectroniques de sécurité, les conditions suivantes sont à garantir:

La classification de l'équipement de protection électrosensible (ESPE) doit correspondre à l'évaluation des risques de la machine à surveiller.

Le système de sécurité ne sert qu'à garantir une fonction de sécurité et n'est pas nécessaire pour le fonctionnement d'une machine.

Il doit être possible d'arrêter immédiatement le mouvement dangereux de la machine. Pour cela, le temps d'arrêt de la machine doit être déterminé.

L'objet à détecter doit être supérieur ou égal à la résolution du détecteur optoélectronique de sécurité. Monter les détecteurs de sécurité optoélectroniques de manière à ce que la zone dangereuse ne puisse être approchée que par la zone protégée. Selon l'application, d'autres dispositifs protecteurs peuvent être nécessaires. Les conditions environnantes du lieu de montage ne doivent pas affecter la fonction des détecteurs optoélectroniques de sécurité. A noter particulièrement :

L'émetteur et le récepteur ne doivent pas être affectés par des sources lumineuses intensives (lampe spot, lumière du soleil etc.).

La température ambiante doit être dans la gamme indiquée (→ 12 Données techniques).

Un brumisage des lentilles dû à de grandes variations de température peut affecter le fonctionnement des détecteurs optoélectroniques de sécurité. Prendre des mesures appropriées pour éviter ce phénomène.

Certaines conditions environnantes peuvent influencer la fonction des détecteurs optoélectroniques de sécurité. Pour les lieux de montage où il y a la possibilité de brouillard, pluie, fumée ou poussière, il est recommandé de prendre des mesures appropriées.

Suivre la directive ISO 13855.10 Pour le montage correct des détecteurs de sécurité optoélectroniques, prendre en compte les illustrations suivantes. Montage correct Montage non correct

6.2 Calcul de la distance de sécurité minimale

Il faut respecter une distance de sécurité minimale entre le détecteur optoélectronique de sécurité et le point de danger. Cette distance doit garantir que ce point dangereux ne puisse être atteint qu'après l’arrêt complet de l'état dangereux de la machine.11

► Monter le détecteur de sécurité optoélectronique à une distance supérieure ou égale à la distance minimale de sécurité (S), pour que la zone dangereuse (A) ne puisse être approchée qu'après l'arrêt total du mouvement dangereux de la machine. Selon la norme européenne ISO 13855, la formule suivante doit être utilisée pour le calcul de la distance de sécurité minimale (S) : S = K (t1 + t2) + C C = 8 (d - 14) A = zone dangereuse H = hauteur de protection S = distance de sécurité minimale C = distance supplémentaire

distance de sécurité minimale mm

vitesse d'approche d'un objet vers la zone dangereuse mm/s

Temps de réponse total du système de protection, du déclenchement à la désactivation

Temps de réponse total de la machine, du signal stop à la désactivation ou au passage à l'état défini comme sûr

distance supplémentaire mm

résolution (capacité de détection) mm Le non-respect de la distance de sécurité minimale peut aboutir à une limitation ou à la perte de la fonction de sécurité. Exemple d'application :

6.3 Montage vertical des barrages immatériels de sécurité /

barrières de sécurité multifaisceaux

6.3.1 Barrages immatériels de sécurité résolutions 30 mm et 40 mm

Ces boîtiers sont dédiés à la protection de zone pour les mains (protection des mains). Ils ne doivent pas être utilisés pour la protection des doigts! La distance de sécurité minimale (S) est déterminée à l'aide de la formule suivante : S = 2000 (t

) + 8 (d - 14) Cette formule s'applique aux distances de sécurité minimales (S) entre 100 et 500 mm. Si le calcul indique que S est supérieur à 500 mm, la distance peut être réduite à une valeur minimale de 500 mm en utilisant la formule suivante : S = 1600 (t

A = zone dangereuse H = hauteur S = distance de sécurité minimale G = niveau référence S'il est possible - en raison d'une configuration spéciale de la machine - d'accéder à la zone dangereuse par le haut, le faisceau le plus haut du barrage immatériel de sécurité doit se trouver sur une hauteur (H) (mesurée à partir du niveau de référence (G)) dont la valeur doit être déterminée selon les spécifications dans ISO 13855.13

6.3.2 Barrages immatériels de sécurité résolutions 50 mm et 90 mm,

barrières de sécurité à 2, 3 et 4 faisceaux Ces boîtiers sont dédiés à la protection de zone pour le corps ou des parties du corps. Ils ne doivent pas être utilisés pour la protection des doigts ou des mains! La distance de sécurité minimale (S) est déterminée à l'aide de la formule suivante : S = 1600 (t

) + 850 La hauteur (H1) du faisceau le plus haut mesurée par rapport au niveau de référence (G) ne doit pas être inférieure à 900 mm tandis que la hauteur (H2) du faisceau le plus bas ne doit pas dépasser 300 mm (ISO 13855).

A = zone dangereuse Hx = hauteur S = distance de sécurité minimale G = niveau référence14

6.4 Montage horizontal des barrages immatériels de sécurité

Ces boîtiers sont dédiés à la protection de surface pour le corps ou des parties du corps Lors du montage s'assurer que, la distance entre le début de la zone dangereuse (A), et le faisceau du barrage immatériel de sécurité le plus éloigné de (A), est supérieure ou égale à la distance de sécurité maximale (S). Elle est calculée comme suit : S = 1600 (t

) + 1200 – 0,4 H où H est la hauteur de la zone protégée par rapport au niveau référence (G) de la machine ; H = 15 (d - 50) dans ce cas : H < 1 m (selon ISO 13855).

A = zone dangereuse H = hauteur S = distance de sécurité minimale G = niveau référence

6.5 Fixation et orientation optique

Une orientation correcte de l'émetteur et du récepteur est décisive pour le fonctionnement correct des détecteurs de sécurité optoélectroniques.15

► Monter l'émetteur et le récepteur à l’aide des accessoires de montage fournis de sorte qui’ ils se trouvent exactement face-à-face. ► Orienter l'émetteur et le récepteur de sorte qu'ils se trouvent en parallèle à la même hauteur et que les connecteurs soient orienté dans la même direction. S'il faut s'attendre à des vibrations dans votre application, il est recommandé d'utiliser des amortisseurs de vibrations (disponible comme accessoires). Des équerres réglables peuvent être utilisées pour une orientation optique facile (disponibles comme accessoires).

6.5.1 Orientation optique

T R T R T R T T T = émetteur ; R = récepteur Les affichages LED du récepteur aident à orienter correctement les détecteurs optoélectroniques de sécurité . ► Orienter l'émetteur de sorte que la LED verte du récepteur soit allumée. ► Visser l'émetteur et le récepteur.16

6.6 Distance des surfaces réfléchissantes

Des surfaces réfléchissantes proches des détecteurs de sécurité optoélectroniques peuvent éliminer la fonction de sécurité du système. La distance minimale (D) dépend de la largeur de protection (l) en tenant compte de l'angle de projection et de réception. Il faut respecter la distance minimale (D) entre les surfaces réfléchissantes et la protection (P). En cas de non-respect, l'objet à détecter ne peut pas être détecté. En cas d'utilisation incorrecte du produit, la sécurité et l'intégrité de personnes et d'installations ne peuvent pas être garanties.

Emetteur (T) Récepteur (R)

D = distance minimale; I = largeur de protection (portée) ; P = zone protégée ► Après le montage, vérifier par une interruption intentionnelle de la zone protégée (P) si des surfaces réfléchissantes affectent le fonctionnement des détecteurs optoélectroniques de sécurité.17

Distance de sécurité minimale des surfaces réfléchissantes Barrages immatériels de sécurité / barrières de sécurité multifaisceaux type 2

D = distance minimale en [mm] ; I = largeur de protection (portée) [m] Barrages immatériels de sécurité / barrières de sécurité multifaisceaux type 4

D = distance minimale en [mm] ; I = largeur de protection (portée) [m]18

6.7 Systèmes multiples

L'utilisation de plusieurs barrages immatériels de sécurité / barrières de sécurité multifaisceaux peut aboutir à des défauts de fonctionnement et éliminer la fonction de protection. Monter les barrages immatériels de sécurité / barrières de sécurité multifaisceaux de sorte que le faisceau émis de l'émetteur d'un système ne peut être détecté que par le récepteur correspondant. Les règles de montage importantes suivantes sont à respecter pour éviter une influence mutuelle de plusieurs systèmes : Arrangement A Arrangement B R1 T1 T2 R2 T1 R1 Arrangements possibles : A: Position des deux émetteurs l'un près l'autre B: Position de l'émetteur 1 et du récepteur 2 l'un au-dessus de l'autre C: Combinaison en forme "L" Arrangement C

T = émetteur ; R = récepteur19

6.8 Utilisation de miroirs de renvoi

Un ou plusieurs miroirs de renvoi (disponible comme accessoire) peuvent être utilisés pour la protection et la surveillance des zones dangereuses accessibles de plusieurs côtés. A l'aide de miroirs de renvoi le faisceau émis par l'émetteur peut être dirigé vers plusieurs côtés d'accès. ► Afin d'obtenir un angle de réflexion de 90°, orienter les miroirs avec un angle d'inclinaison de 45°. L'image suivante montre une application où une sécurisation d'accès en forme U est réalisée à l'aide de deux miroirs de renvoi. Récepteur (R) Emetteur (T)

A = zone dangereuse M = miroir de renvoi S = distance de sécurité minimale Dx = longueur du côté ► Fixer le miroir de renvoi de sorte que la distance de sécurité minimale (S) est respecté de chaque côté de la zone dangereuse. ► Lors du montage s'assurer que la surface du miroir est bien plane et qu'il n'y a pas de vibrations qui affectent le dispositif de sécurité.

La portée résulte de la somme des longueurs de toutes les côtés (D1 + D2 + D3) de l'accès à la zone protégée. La portée maximale des détecteurs optoélectroniques de sécurité est réduite de 15% pour chaque miroir.

Ne pas utiliser plus de trois miroirs de renvoi.20 7 Raccordement électrique ► Mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément. La tension nominale est 24 V DC. Cette tension peut se situer entre 19,2 V et 28,8 V. En cas d'un unique défaut, la tension d'alimentation ne doit pas dépasser la valeur maximale de 28,8 V DC. Pour cette raison, une séparation sûre de l'alimentation en courant et du transformateur est nécessaire. Afin de garantir une fiabilité fonctionnelle, il faut s’assurer que la capacité de la sortie est de 2000 µF / A min. si une alimentation avec pont de diodes est utilisée. ► Raccorder les appareils selon les tableaux suivants :

7.1 Schéma de branchement émetteur

Layout broche Broche Nom Type Descriptif

1 L+ (24 V DC) Entrée Tension d'alimentation 2 Range 0 Configuration largeur de protection 3 L- (0 V DC) Tension d'alimentation 4 Range 1 Configuration largeur de protection 5 FE Terre fonctionnelle Informations sur les connecteurs disponibles sur notre site web à : www.ifm.com

Nos produits → Accessoires La largeur de protection (portée) à utilisée est configurée via range 0 et range 1. Configuration largeur de protection (portée) Range 0 Range 1 Descriptif 24 V 0 V Sélection petite portée (0...4 m) 0 V 24 V Sélection grande portée (3...12 m) 0 V 0 V Emetteur en fonction test (→ 8.4 Fonction test) 24 V 24 V Aucune fonction, erreur de configuration Pour un fonctionnement correct des barrages immatériels de sécurité / barrières de sécurité multifaisceaux les broches 2 et 4 de l'émetteur doivent être raccordées selon les indications dans le tableau ci-dessus.21

7.2 Schéma de branchement récepteur

Layout broche Broche Nom Type Descriptif

1 OSSD1 Sortie Sortie de sécurité statique 1 2 24 V DC – Tension d'alimentation 24 V DC 3 OSSD2 Sortie Sortie de sécurité statique 2

K1_K2 / Restart Entrée Contact de surveillance du relais externe 5 SEL_A Entrée Mode de fonctionnement barrages immatériels de sécurité / barrières de sécurité multifaisceaux 6 SEL_B Entrée 7 0 V DC – Tension d'alimentation 0 V DC 8 FE – Terre fonctionnelle Informations sur les connecteurs disponibles sur notre site web à : www.ifm.com

Nos produits → Accessoires Remarque : Installer les câbles des détecteurs de sécurité optoélectroniques séparément des sources de parasites comme par ex. puissance. ► Raccorder l'émetteur et le récepteur à la terre fonctionnelle. 8 Modes de fonctionnement Les différents modes de fonctionnement des barrages immatériels de sécurité / barrières de sécurité multifaisceaux type OY peuvent être réglés via les raccordements sur le connecteur à 8 pôles du récepteur.22 Modes de fonctionnement Raccordement Broche 4 Broche 5 Broche 6 A Automatique K1_K2 / Restart Raccordement à : L+ (24 V DC) SEL_A Raccordement à : L+ (24 V DC) SEL_B Raccordement à : L- (0 V DC)

B Automatique avec surveillance K1_K2 K1_K2 / Restart Raccordement à : L+ (24 V DC) (via des contacts normalement fermés de K1_K2) SEL_A Raccordement à : L+ (24 V DC) SEL_B Raccordement à : L- (0 V DC)

C Manuel K1_K2 / Restart Raccordement à : L+ (24 V DC) (via bouton de démarrage) SEL_A Raccordement à : L- (0 V DC) SEL_B Raccordement à : L+ (24 V DC)

D Manuel avec surveillance K1_K2 K1_K2 / Restart Raccordement à : L+ (24 V DC) (via bouton de démarrage et contacts normalement fermés de K1_K2) SEL_A Raccordement à : L- (0 V DC) SEL_B Raccordement à : L+ (24 V DC)

8.1 Fonctionnement automatique

Si les barrages immatériels de sécurité / barrières de sécurité multifaisceaux sont utilisés en mode automatique, un démarrage surveillé n'est pas possible.23

Les barrages immatériels de sécurité / barrières de sécurité multifaisceaux rentrent en fonctionnement automatiquement quand la zone protégée est libre, les sorties (OSSD) sont validées. Vérifier si cela est conforme avec l'évaluation des risques de votre installation. En mode automatique les sorties OSSD1 et OSSD2 suivent l'état des barrages immatériels de sécurité / barrières de sécurité multifaisceaux : Zone protégée libre Sorties = actives état logique "1" Zone protégée interrompue Sorties = désactivées état logique "2"

8.2 Fonctionnement surveillé

Le fonctionnement en mode surveillé (Start/Restart Interlock activé) est toujours nécessaire si un passage dans la zone dangereuse doit être surveillé (des personnes peuvent être présentes dans la zone dangereuse après passage de la zone protégée sans être détectées). Le bouton démarrage/redémarrage doit se trouver en dehors de la zone dangereuse. Il doit être monté de façon que la zone dangereuse et l'accès sont clairement visibles. Il ne doit pas être possible d'activer le bouton démarrage / redémarrage à l'intérieur de la zone dangereuse. En mode manuel les barrages immatériels de sécurité / barrières de sécurité multifaisceaux répondent à la fonction comme "trip device" selon IEC 61496. Le non-respect de cette norme peut aboutir à une mise en danger de personnes. Les sorties de sécurité OSSD1 et OSSD2 sont activées quand la zone protégée est libre et la commande restart est actionnée via un bouton de démarrage ou via une impulsion correspondante sur l'entrée K1_K2/ Restart broche 4. Si les barrages immatériels de sécurité / barrières de sécurité multifaisceaux sont désactivés par une personne ou un objet, la commande restart (24 V sur la broche 4) doit être actionnée pour le re-démarrage. Durée de l'impulsion > 100 ms.24

8.3 Raccordement des contacteurs externes K1 et K2

En mode de fonctionnement automatique et surveillé, des contacteurs externes peuvent être associés. Pour cela, les contacteurs doivent être raccordés en série entre la tension d'alimentation et la broche 4 du récepteur (→ 8 Modes de fonctionnement / tableau, fig. B). En cas de fonctionnement surveillé, raccorder en série un bouton de démarrage en plus (→ 8 Modes de fonctionnement / tableau, fig. D).

La fonction test permet la vérification des détecteurs optoélectroniques de sécurité, par exemple à l'aide d'un système de contrôle du process ou d'un module de commande (→ 7.1 Tableau Configuration largeur de protection). L'impulsion test interrompt l'émission de lumière de l'émetteur et les sorties ont un signal à 0 (→ 10.1 Etat de commutation des sorties). Le temps minimal de la commande test est 4 ms.

8.4.1 Fonction test interne

Les barrages immatériels de sécurité / barrières de sécurité multifaisceaux type 2 ont une fonction de test interne automatique pour détecter les défauts. Un test interne est réalisé dans un intervalle de ≤ 5 s et avec chaque changement de "zone protégée interrompue" à "zone protégée libre". Les barrages immatériels de sécurité / barrières de sécurité multifaisceaux type 4 réalisent des tests internes en permanence. Les défauts sont détectés pendant le temps de réponse du modèle correspondant provoquant des désactivations (temps de réponse → 12 Données techniques).25

9 Eléments de service et d'indication Emetteur Récepteur

1: LED 3 couleurs (rouge/verte/orange) 2: LED (jaune) 3: LED 2 couleurs (rouge/verte)

Signification Emetteur Récepteur LED en 3 couleurs LED en 2 couleurs LED rouge verte orange rouge verte jaune Mise sous tension du système, Test d'entrée Erreur (→ 13 Correction de défauts) Condition de test Condition générale de fonctionnement normale Zone protégée interrompue, Sorties désactivées Zone protégée libre, Sorties désactivées, Attend le redémarrage Zone protégée libre, Sorties activées26 10 Fonctionnement

10.1 Etat de commutation des sorties

Les barrages immatériels de sécurité / barrières de sécurité multifaisceaux ont deux sorties (OSSD) sur le récepteur, leurs niveaux de sortie dépendent de l’état de la zone protégée. Tous les courts-circuits entre les sorties ou entre une sortie et l'alimentation en courant (24 V DC ou 0 V DC) sont détectés comme un défaut par les barrages immatériels de sécurité / barrières de sécurité multifaisceaux. Sortie Etats TOR Signification OSSD1 1 Condition Zone protégée libre. OSSD2 1 OSSD1 1 0 0 Condition Zone protégée interrompue ou défaut constaté. OSSD2 0 1 0

10.1.1 Etat de sécurité

L'état de sécurité est l'état désactivé (état sans courant : état logique "0") sur au moins une des sorties (OSSD). Si une des sorties est désactivée, le bloc logique de sécurité aval doit mener le système complet dans l'état défini de sécurité.

En état commuté, le récepteur fournit une tension de 24 V DC (état logique "1") aux deux sorties. Données de sortie Les données de sortie suivent les données de sortie selon IEC 61496 : Etat logique "1" 24 V DC Max. 400 mA Etat logique "0" ≤ 1,5 V DC < 0,2 mA27

L'interface des appareils correspond au type d'interface C classe 3 selon le prise de position ZVEI CB 24I Ed. 2.0 Clé d'identification Type d'interface Type d'interface approprié Source C3 Récepteur C1 C2 C3

10.2 Test du fonctionnement des barrages immatériels de sécurité

Avant de commencer á travailler, vérifier le fonctionnement correct des barrages immatériels de sécurité. Pour le test de fonctionnement, utiliser un échantillon conforme à la résolution du barrage immatériel de sécurité. Informations sur les barres de contrôle disponibles sur : www.ifm.com

Nos produits → Accessoires. ► Faire entrer l'échantillon dans la zone protégée et le bouger doucement de haut en bas. D'abord au centre et ensuite près de l'émetteur et du récepteur. ► S'assurer que la LED rouge du récepteur est allumée en continue durant tout le mouvement dans la zone protégée.28 Respecter les remarques sur l'entretien des barrages immatériels de sécurité / barrières de sécurité multifaisceaux → 14 Maintenance, réparation et élimination. Remarques sur la mise en service → 16.1 Liste de vérification. 11 Schéma d'encombrement

11.1 Barrage immatériel de sécurité

Emetteur Récepteur Longueur totale* 1: LED 3 couleurs (rouge/verte/orange) 2: LED (jaune) 3: LED 2 couleurs (rouge/verte)29

11.2 Barrière de sécurité multifaisceaux

Emetteur Récepteur Longueur totale* 1: LED 3 couleurs (rouge/verte/orange) 2: LED (jaune) 3: LED 2 couleurs (rouge/verte)

Longueurs disponibles → 12 Données techniques30 12 Données techniques

12.1 Barrages immatériels de sécurité / barrières de sécurité

multifaisceaux type 2 Conforme aux exigences : Type 2 CEI 61496-1, SILcl 1 CEI 62061, ISO 13849-1 : 2015 catégorie 2 PL c Technologie de sortie DC / PNP Tension d'alimentation 24 DC (19,2…28,8) Consommation Emetteur [mA] 42 Récepteur [mA] 83 Sorties (OSSD) 2 x PNP Courant max. par sortie [mA] 400 (24 V) Charge capacitive maximale CL_max [µF] 0,82 Retard à la disponibilité [s] < 2 Durée d'utilisation T

Vibration CEI 61496-1 Choc CEI 61496-1 Température ambiante [°C] -10…55 Humidité relative de l’air max. [%] 95 Lieu d'application Classe C selon EN 60654-1, Lieu protégé contre les intempéries Protection IP 65 / IP 67 / III Matière du boîtier Aluminium / PC Type de lumière Infrarouge 950 nm Affichage LED jaune, LED verte, LED rouge Raccordement Emetteur M12 Récepteur M12 Longueur max. du câble de raccordement [m] 100 *) *) pour une section transversale de 0,34 mm²31

12.1.1 Barrages immatériels de sécurité résolution 30 mm

OY031S OY032S OY033S OY034S OY035S OY036S OY037S OY038S OY039S OY040S OY300S Longueur totale L [mm] 213 363 513 663 813 963 1113 1263 1413 1563 1810 Hauteur de protection [mm] 160 310 460 610 760 910 1060 1210 1360 1510 1863 Temps de réponse [ms] 4,5 6 8 9,5 11 12,5 14,5 16 17,5 19,5 19,5 Fiabilité relative à la technologie de la sécurité PFH

Durée de l'impulsion de test

Intervalle de l'impulsion de test T [ms]

0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2

12.1.2 Barrages immatériels de sécurité résolution 40 mm

OY051S OY052S OY053S OY054S OY055S OY056S OY057S OY058S OY059S OY060S Longueur totale L [mm] 213 363 513 663 813 963 1113 1263 1413 1563 Hauteur de protection [mm] 160 310 460 610 760 910 1060 1210 1360 1510 Temps de réponse [ms] 4 5 6 7 8 9,5 10,5 11,5 12,5 13,5 Fiabilité relative à la technologie de la sécurité PFH

Durée de l'impulsion de test

Intervalle de l'impulsion de test T [ms]

0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,232

12.1.3 Barrages immatériels de sécurité résolution 50 mm

OY072S OY073S OY074S OY075S OY076S OY077S OY078S OY079S OY080S Longueur totale L [mm] 363 513 663 813 963 1113 1263 1413 1563 Hauteur de protection [mm] 310 460 610 760 910 1060 1210 1360 1510 Temps de réponse [ms] 4,5 5,5 6 7 8 9 10 10,5 11,5 Fiabilité relative à la technologie de la sécurité PFH
