Informations produit

Marque : IFM

Modèle : N7S20A

Catégorie : Capteur

Caractéristiques techniques	Capteur de proximité inductif, type NPN, tension d'alimentation 10-30 VDC, portée de détection jusqu'à 20 mm.
Utilisation	Conçu pour la détection d'objets métalliques dans des applications industrielles, idéal pour l'automatisation et le contrôle de processus.
Maintenance et réparation	Pas de maintenance requise, vérifier régulièrement le bon fonctionnement et nettoyer le capteur si nécessaire.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation, éviter les environnements corrosifs.
Informations générales	Résistant aux vibrations, indice de protection IP67, température de fonctionnement de -25 à +70 °C.

FOIRE AUX QUESTIONS - N7S20A IFM

Quel est le principe de fonctionnement du capteur IFM N7S20A ?

Le capteur IFM N7S20A fonctionne sur le principe de détection inductive, permettant de détecter des objets métalliques sans contact.

Comment installer le capteur IFM N7S20A ?

Pour installer le capteur IFM N7S20A, fixez-le à un support stable, en veillant à respecter la distance minimale de détection recommandée. Assurez-vous que le capteur est alimenté correctement.

Quelle est la portée de détection du capteur IFM N7S20A ?

La portée de détection du capteur IFM N7S20A peut atteindre jusqu'à 20 mm en fonction de la taille et de la nature des objets détectés.

Que faire si le capteur ne s'active pas ?

Vérifiez d'abord l'alimentation électrique du capteur. Assurez-vous également que le capteur est correctement positionné et qu'il n'y a pas d'obstacles entre le capteur et l'objet à détecter.

Le capteur IFM N7S20A est-il étanche ?

Oui, le capteur IFM N7S20A est conçu pour être résistant à l'eau et à la poussière, avec un indice de protection IP67.

Comment régler la sensibilité du capteur ?

La sensibilité du capteur IFM N7S20A est généralement fixée en usine. Si des ajustements sont nécessaires, consultez le manuel d'utilisation pour les instructions de réglage.

Le capteur est-il compatible avec d'autres équipements ?

Oui, le capteur IFM N7S20A est compatible avec de nombreux systèmes de contrôle et automates programmables, mais vérifiez les spécifications techniques pour vous assurer de la compatibilité.

Où trouver le manuel d'utilisation du capteur IFM N7S20A ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel d'IFM ou obtenu auprès de votre revendeur.

Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice N7S20A - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N7S20A de la marque IFM.

MODE D'EMPLOI N7S20A IFM

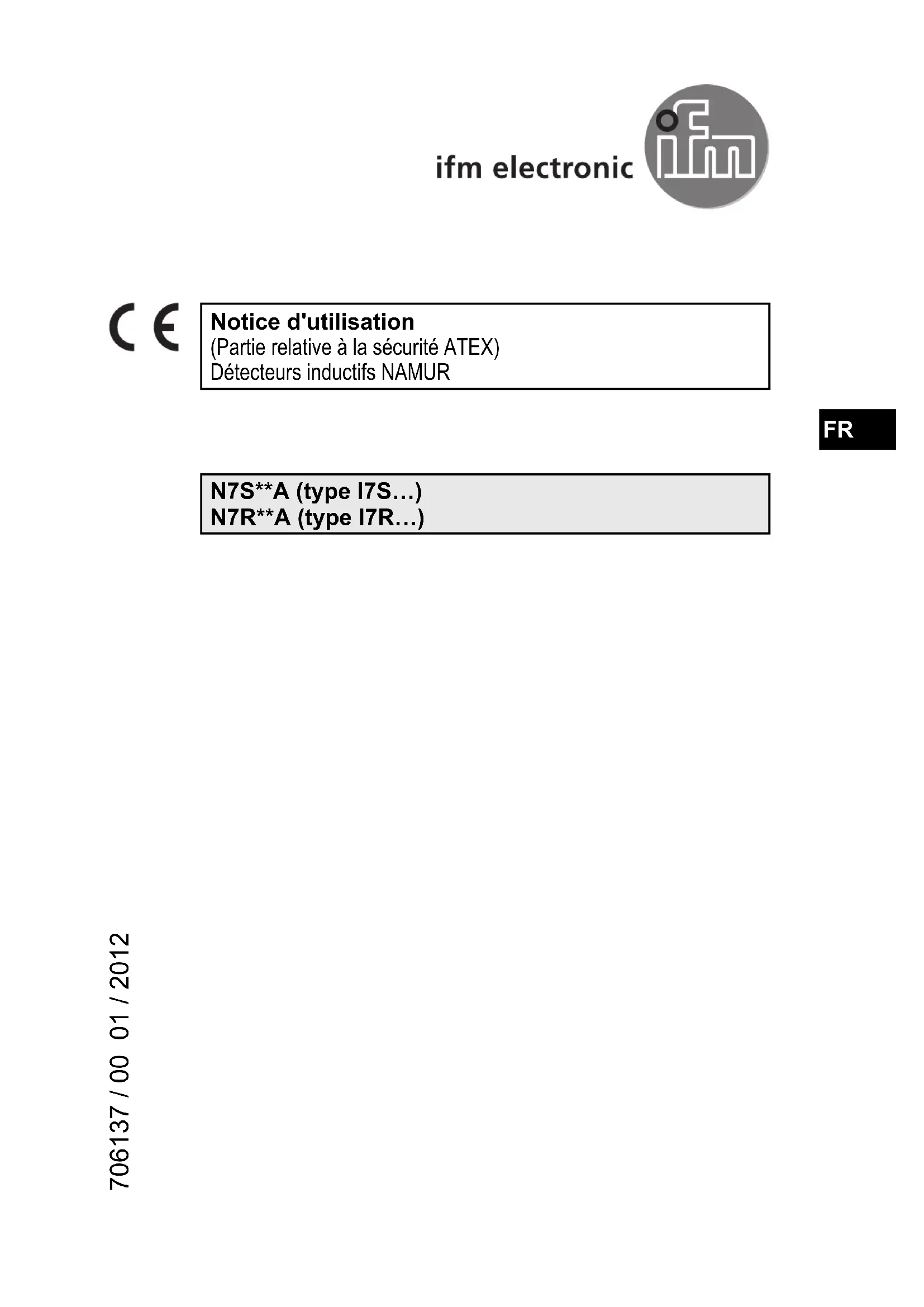

Notice d'utilisation (Partie relative à la sécurité ATEX) Détecteurs inductifs NAMUR N7S**A (type I7S…) N7R**A (type I7R…) 706137 / 00 01 / 2012 FR2 Informations concernant l'emploi sûr dans les zones à risque d'explosion Fonctionnement et caractéristiques

Emploi dans les zones explosibles selon la classification II 1G (groupe II, catégorie 1G, appareils pour l'atmosphère gazeuse). II 1G Ex ia IIC T*

Pour plus de détails concernant la classe de température voir le tableau 1.

Emploi dans les zones explosibles selon la classification II 1D (groupe II, catégorie 1D, appareils pour l'atmosphère poussiéreuse). II 1D Ex ia IIIC T*°C

Pour plus de détails concernant la température de surface voir le tableau 1. Tableau 1 Température ambiante minimale admissible de l'application en °C Température ambiante maximale admissible de l'application en °C pour l'emploi dans classe de température T* (1G) / à température de surface maximale *°C (1D) T6 / 85°C T4 / 125°C Désignation Référence I7S2***-N*** N7S20A N7S21A -40 60 100 I7R2***-N*** N7R20A N7R22A N7R28A N7R30A -40 60 100 I7R2***-NL*** N7R21A N7R23A N7R29A N7R31A -40 70 100 Les indications s'appliquent à des circuits en sécurité intrinsèque avec les valeurs maximales suivantes : Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

IEC60079-26: 2006 + Corr. 2009 sont respectées.3 FRFR Certificat d'examen CE de type

Certificat d’examen IECEx de type IECEx BVS 09.0016 Montage / Mise en service Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zone explosible. Vérifier si la classification (voir le tableau 1 ci-dessus et le marquage sur le produit) est appropriée pour l'application.

Raccorder uniquement à des circuits en sécurité intrinsèque homologués avec un certificat d'examen CE de type qui ne dépassent pas les valeurs maximales suivantes : Ui = 15 V, Ii = 50 mA, Pi = 120 mW

Température ambiante admissible de l'application (par rapport à la puissance maximale admissible) : selon le tableau 1 Pour d'autres valeurs maximales admissibles pour des circuits en sécurité intrinsèque et des valeurs limites correspondantes pour la température ambiante, veuillez vous référer au certificat d'examen CE de type.

Remarques sur l'installation / Montage

Respecter les règlements et dispositions nationaux.

Eviter les charges statiques sur des produits en plastique et câbles.

Les parties métalliques (connecteur, éléments de fixation etc.) doivent être raccordées à un équipotentiel pour éviter des charges électrostatiques.

Assurer une protection efficace des produits et des câbles contre l'endommagement.

Les produits ne doivent pas être installés dans une paroi de séparation entre des zones différentes.

Les règlements d'installation applicables doivent être respectés.

Le branchement est indiqué dans la fiche technique ou sur l'étiquette.

L'attribution du type de circuit raccordé d'un côté et la température ambiante maximale admissible et la classe de température / la température de surface maximale de l'autre côté est indiquée dans le tableau dans la section 4 du certificat d'examen CE de type.

Les raccordements électriques (câbles, fils, connecteurs) doivent être installés de façon à ce qu'au moins la protection IP20 selon CEI 60529 soit remplie. Conditions particulières pour un fonctionnement sûr

Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Les détecteurs du type N7R**A doivent uniquement être utilisés dans les zones pour lesquelles des appareils de la catégorie 1G sont nécessaires et si des charges électrostatiques intensives dues à l'application ou le process de traitement sont exclues. Maintenance / Réparation Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant. Vous pouvez demander les fiches techniques ou les certificats d'examen CE de type au fabricant, si besoin est.5 FRFR
