Caractéristiques Techniques	12 LED de 1W chacune, puissance totale de 12W, température de couleur variable, angle de faisceau de 120°.
Utilisation	Idéal pour l'éclairage d'ambiance, les événements, les spectacles, et les installations temporaires.
Maintenance et Réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour un éclairage optimal.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'eau et aux températures extrêmes.
Informations Générales	Compatible avec les contrôleurs DMX, dimensions compactes pour un transport facile, poids léger.

FOIRE AUX QUESTIONS - LED Pot 12x1W Fun Generation

Comment puis-je installer le Fun Generation LED Pot 12x1W ?

Pour installer le Fun Generation LED Pot 12x1W, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Le produit est-il étanche ?

Oui, le Fun Generation LED Pot 12x1W est conçu pour être étanche et peut être utilisé à l'extérieur. Cependant, il est recommandé de vérifier le degré d'étanchéité spécifié dans le manuel.

Comment puis-je changer la couleur des lumières ?

Le Fun Generation LED Pot 12x1W propose différentes options de couleurs qui peuvent être changées via un contrôleur ou une télécommande, selon le modèle. Consultez le manuel pour des instructions précises.

Quelle est la durée de vie moyenne de ce produit ?

La durée de vie moyenne des LED dans le Fun Generation LED Pot 12x1W est d'environ 50 000 heures, selon les conditions d'utilisation.

Que faire si les lumières ne s'allument pas ?

Si les lumières ne s'allument pas, vérifiez d'abord que le produit est correctement connecté à l'alimentation électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Puis-je utiliser le produit avec un variateur de lumière ?

Le Fun Generation LED Pot 12x1W n'est pas compatible avec tous les variateurs de lumière. Il est recommandé d'utiliser un variateur spécifiquement conçu pour les LED pour éviter tout problème.

Comment nettoyer le Fun Generation LED Pot 12x1W ?

Pour nettoyer le produit, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Le produit est-il compatible avec des systèmes de contrôle à distance ?

Oui, le Fun Generation LED Pot 12x1W est compatible avec certains systèmes de contrôle à distance. Vérifiez la compatibilité dans le manuel d'utilisation.

Comment puis-je signaler un problème technique ?

Pour signaler un problème technique, veuillez contacter le service client de Fun Generation avec une description détaillée du problème et votre numéro de série.

MODE D'EMPLOI LED Pot 12x1W Fun Generation

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 5

1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 8

2 Consignes de sécurité.... 10

3 Performances.... 14

4 Installation.... 16

5 Mise en service.... 20

6 Connexions et éléments de commande.... 23

7 Utilisation.... 29

7.1 Mode de fonctionnement Auto.... 29
7.2 Mode de fonctionnement Programme.... 30
7.3 Mode de fonctionnement DMX.... 33
7.4 Mode de fonctionnement esclave.... 39
7.5 Mode de fonctionnement gradateur.... 40

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

Table des matières

7.6 Commande par la musique.... 41
7.7 Réinitialisation aux valeurs d'usine.... 42
7.8 Informations sur l'appareil.... 42

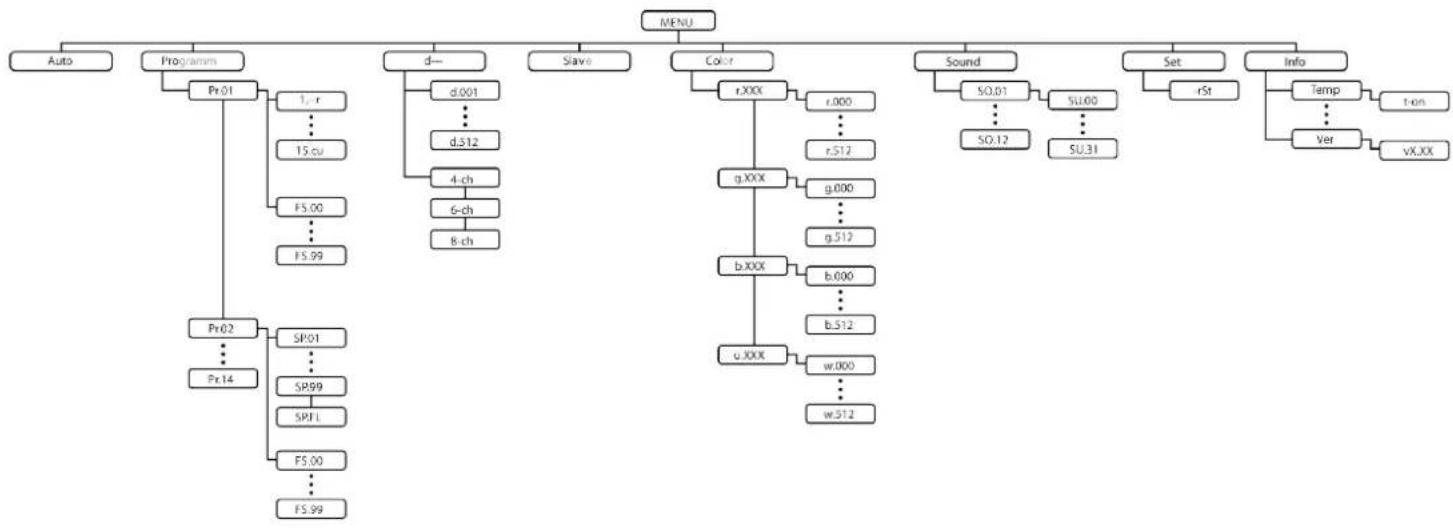

7.9 Vue d'ensemble du menu.... 43

8 Données techniques.... 44
9 Câbles et connecteurs.... 47
10 Dépannage.... 48
11 Nettoyage.... 50
12 Protection de l'environnement.... 51

th·mann MUSIC IS OUR PASSION

PAR à LED

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

→ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
AVERTISSEMENT ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.
REMARQUE ! Cette association du	symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

	Avertissement : tension électrique dangereuse.
	Avertissement : rayonnement optique dangereux.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

3 Performances

Projecteur à LED multicolore compact, particulièrement adapté pour une utilisation dans des installations et des systèmes offrant une place limitée

■ 12 × LED QCL RGBWW (par watt)
Contrôle par DMX, par les touches et l'écran de l'appareil ainsi que par télécommande à infrarouges
■ 14 shows automatiques préprogrammés
■ Modes de fonctionnement :
- Commande par la musique
- Mode automatique
- Mode de programmation
- Maître/esclave
- DMX

Boîtier en plastique compact

Angle de dispersion 15°

• LED Pot 12x1W QCL RGB WW 15° (n° art. 409499) (couleur du boîtier : noir)
• LED Pot 12x1W QCL WH RGB WW 15 (n° art. 512677) (couleur du boîtier : blanc)

Angle de dispersion 40°

• LED Pot 12x1W QCL RGB WW 40° (n° art. 428047) (couleur du boîtier : noir)
• LED Pot 12x1W QCL WH RGB WW 40 (n° art. 512675) (couleur du boîtier : blanc)

■ Étrier de montage en deux parties

Accessoires disponibles en option : Télécommande à infrarouges, sac de transport pour quatre projecteurs à LED

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier en deux parties.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Le câble de retenue doit être attaché à l'étrier.

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier appareil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l'appareil maître avec l'entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l'entrée esclave du deuxième appareil esclave, et ainsi de suite.

PAR à LED

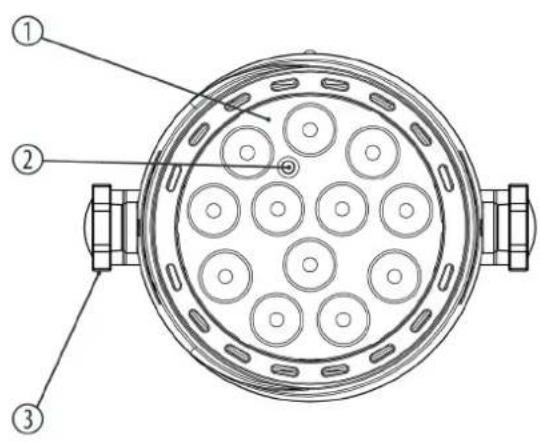

6 Connexions et éléments de commande

2 Capteur à infrarouges pour la réception des signaux d'une télécommande en option.

3 Vis de blocage de l'étrier en deux parties.

4 [DMX IN]

Entrée DMX

5 [DMX OUT]

Sortie DMX

6 Câble d'alimentation électrique

7 Écran et touches de fonction.

[Mode]

Ouvre le menu principal ou un sous-menu.

[Setup]

Pour confirmer une valeur sélectionnée.

[Down]

Décrémente la valeur affichée d'une unité.

[Up]

Incrémente la valeur affichée d'une unité.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann

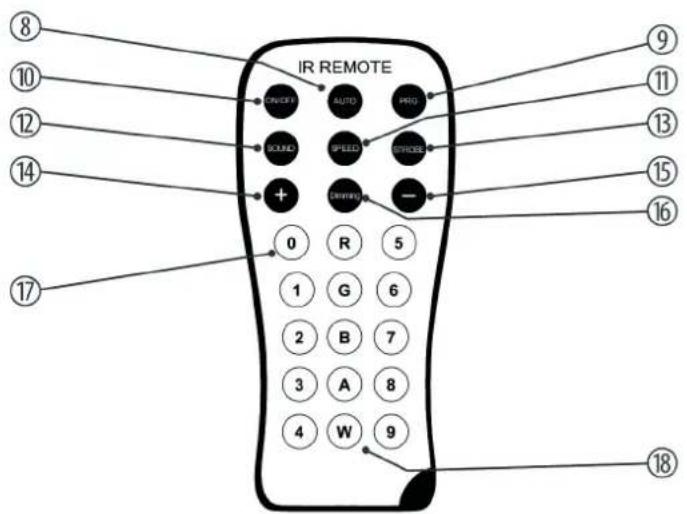

Télécommande (option)

IR REMOTE ON/OFF AUTO SPEED SOLD SPEED + Deering - 0 R 5 1 G 6 2 B 7 3 A 8 4 W 9 ⑧ ⑩ ⑫ ⑬ ⑮ ⑯ ⑯ ⑰ ⑱

8 [AUTO]Pour activer le mode Auto.

9 [PRG]Pour activer le mode de programmation. Sélectionnez le programme souhaité avec les touches [+] et [-].

10 [ON/OFF]Active/désactive l'appareil.

11 [SPEED]Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec les touches [+] et [-].

12 [SOUND]pour activer la commande par son.

13 [STROBE]Active/désactive l'effet stroboscopique.

14 [+]Incrémente la valeur réglée.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

15 [-]

Décrémente la valeur réglée.

16 [Dimming]

Active la fonction de gradateur.

17 [0 ... 9]

Touches numériques pour la sélection directe d'une couleur constante.

Touches pour la sélection d'un coloris pour le mode de gradateur.

7 Utilisation

Branchez l'appareil sur le secteur pour le faire démarrer. L'appareil est prêt à fonctionner après quelques secondes.

Appuyez sur [Mode] ou [Up] | [Down] pour activer le menu principal et sélectionner une option de menu. Ouvrez chaque menu avec [Setup] et modifiez chaque valeur indiquée en appuyant sur [Up] | [Down]. Les valeurs et réglages modifiés sont immédiatement enregistrés. Avec [Mode], vous revenez au niveau de menu précédent à chaque fois.

7.1 Mode de fonctionnement Auto

Le mode de fonctionnement automatique peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « AUTO ». L'appareil fonctionne à présent en mode autonome automatique, les programmes « Pr.02 » ... « Pr.14 » se déroulent avec la vitesse de déroulement de programme réglée.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

7.2 Mode de fonctionnement Programme

Un show automatique préprogrammé peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « Pro ». Appuyez sur [Setup] et sélectionnez l'un des programmes « Pr.01 » ... « Pr.14 » avec [Up] | [Down].

Réglages pour programme 01

Lorsque vous avez choisi le programme 01, vous pouvez sélectionner l'un des 15 réglages de couleur statiques avec [Up] | [Down], voir le tableau suivant.

Couleur Affichage
Blackout « 00 »
Rouge « 01 »
Vert « 02 »
Bleu « 03 »
Blanc « 04 »
Ambre « 05 »
Orange « 06 »
Jaune « 07 »
Violet « 08 »
Rose « 09 »

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

Couleur Affichage
Cyan « 10 »
Rouge clair « 11 »
Vert clair « 12 »
Bleu clair « 13 »
Blanc chaud « 14 »
Blanc froid « 15 »

Réglages pour le programme 02 ... 14

Lorsque vous avez choisi le programme 02 ... 14, vous pouvez ajuster les réglages suivants :

1. Après avoir sélectionné le programme, appuyez à nouveau sur [Setup] et réglez la vitesse de déroulement programme avec [Up] | [Down] dans une plage de « 001 » ... « 100 » (lentement ... rapide).
2. Appuyez à nouveau sur [Setup] et réglez la fréquence de clignotement de l'effet stroboscopique avec [Up] | [Down] dans une plage de « 001 » ... « 100 » (lentement ... rapide).

7.3 Mode de fonctionnement DMX

Ce réglage n'est utile que lorsque l'appareil est commandé par le biais d'un contrôleur DMX.

1. Avec [Mode] ou [Up] | [Down], sélectionnez l'option de menu « d--- » et confirmez avec [Setup].
2. Avec [Up] | [Down], attribuez une adresse DMX à l'appareil dans une plage de « d.001 » ... « d.512 » et confirmez avec [Setup].

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

1. Avec [Up] | [Down], sélectionnez le mode DMX souhaité :

Mode Adresse DMX la plus élevée possible
4 canaux 509
6 canaux 507
8 canaux 505

1. Confirmez avec [Setup].

7.3.1 Fonctions en mode DMX 4 canaux

Canal Valeur Fonction

1 0 ... 255 Intensité du rouge (de 0 % à 100 %)

2 0 ... 255 Intensité du vert (de 0 % à 100 %)

Canal Valeur Fonction
3 0 ... 255 Intensité du bleu (de 0 % à 100 %)
4 0 ... 255 Intensité du blanc (de 0 % à 100 %)

7.3.2 Fonctions en mode DMX 6 canaux

Canal Valeur Fonction
1 0 ... 255 Gradateur (de 0 % à 100 %)
2 0 ... 255 Intensité du rouge (de 0 % à 100 %)
3 0 ... 255 Intensité du vert (de 0 % à 100 %)
4 0 ... 255 Intensité du bleu (de 0 % à 100 %)
5 0 ... 255 Intensité du blanc (de 0 % à 100 %)
6 0 ... 255 Effet stroboscopique (0 % à 100 %)

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

7.3.3 Fonctions en mode DMX 8 canaux

Canal Valeur Fonction
1 0 ... 255 Gradateur (de 0 % à 100 %)
2 0 ... 255 Intensité du rouge (de 0 % à 100 %), quand canal 6 = 0
3 0 ... 255 Intensité du vert (de 0 % à 100 %), quand canal 6 = 0
4 0 ... 255 Intensité du bleu (de 0 % à 100 %), quand canal 6 = 0
5 0 ... 255 Intensité du blanc (de 0 % à 100 %), quand canal 6 = 0
6 Choix du programme
	68 ... 84 Programme 05
	85 ... 101 Programme 06
	102 ... 118 Programme 07
	119 ... 135 Programme 08
	136 ... 152 Programme 09
	153 ... 169 Programme 10
	170 ... 186 Programme 11
	187 ... 203 Programme 12
	204 ... 220 Programme 13
	221 ... 237 Programme 14
	238 ... 255 Fonctionnement commandé par la musique
7 Macros de couleur du programme 01
	0 ... 15 Rouge 0 % / Vert 0 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

Canal Valeur Fonction
	16 ... 31 Rouge 255 % / Vert 0 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16
	32 ... 47 Rouge 0 % / Vert 255 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16
	48 ... 63 Rouge 0 % / Vert 0 % / Bleu 255 % / Blanc 0 %, quand canal 6 = 1 ... 16
	64 ... 79 Rouge 0 % / Vert 0 % / Bleu 0 % / Blanc 255 %, quand canal 6 = 1 ... 16
	80 ... 95 Rouge 255 % / Vert 150 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16
	96 ... 111 Rouge 255 % / Vert 180 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16
	112 ... 127 Rouge 255 % / Vert 255 % / Bleu 0 % / Blanc 0 %, quand canal 6 = 1 ... 16
	128 ... 143 Rouge 255 % / Vert 0 % / Bleu 255 % / Blanc 0 %, quand canal 6 = 1 ... 16
	144 ... 159 Rouge 255 % / Vert 0 % / Bleu 140 % / Blanc 0 %, quand canal 6 = 1 ... 16
	160 ... 175 Rouge 0 % / Vert 255 % / Bleu 255 % / Blanc 0 %, quand canal 6 = 1 ... 16
	176 ... 191 Rouge 255 % / Vert 0 % / Bleu 0 % / Blanc 210 %, quand canal 6 = 1 ... 16
	192 ... 207 Rouge 0 % / Vert 255 % / Bleu 0 % / Blanc 210 %, quand canal 6 = 1 ... 16
	208 ... 223 Rouge 0 % / Vert 0 % / Bleu 255 % / Blanc 210 %, quand canal 6 = 1 ... 16
Canal Valeur Fonction
	224 ... 239 Rouge	255 % / Vert 200 % / Bleu 40 % / Blanc 90 %, quand canal 6 = 1 ... 16
	240 ... 255 Rouge	255 % / Vert 255 % / Bleu 255 % / Blanc 255 %, quand canal 6 = 1 ... 16
	0 ... 255 Sensibilité du microphone quand canal 6 = 238 ... 255
8 0 Sans fonction
	1 ... 255 Effet stroboscopique (0 % à 100 %)

7.4 Mode de fonctionnement esclave

Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « SLAv ».

L'appareil fonctionne à présent en mode esclave et suit les séquences de l'appareil maître.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann

7.5 Mode de fonctionnement gradateur

Le mode de fonctionnement gradateur peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « Colr ». Toutes les LED s'allument à pleine intensité. Appuyez sur [Setup] et réglez successivement l'intensité des quatre couleurs primaires selon vos préférences :

■ Rouge: « r.000 » ... « r.255 »
■ Vert: «g.000» ... «g.255»
■ Bleu: « b.000 » ... « b.255 »
■ Blanc: «u.000» ... «u.255»

7.6 Commande par la musique

La commande par la musique peut être activée seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX. Avec ce mode de fonctionnement, l'appareil répond à des impulsions acoustiques qui sont absorbées par le microphone intégré.

1. Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « Soud ».
2. Confirmez la sélection par [Setup].
3. Sélectionnez un mode entre « SO.01 » ... « SO.12 » avec [Up] | [Down].
4. Confirmez la sélection par [Setup].
5. Utilisez [Up] | [Down] pour régler la sensibilité du microphone dans une plage de « SU.00 » ... « SU.31 ».

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

7.7 Réinitialisation aux valeurs d'usine

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « Set ». Appuyez sur [Setup], l'écran affiche « -rSt ». Appuyez à nouveau sur [Setup] pour remettre toutes les valeurs de l'appareil aux valeurs d'usine.

7.8 Informations sur l'appareil

Appuyez sur [Mode] ou [Up] | [Down] à plusieurs reprises jusqu'à ce que l'écran affiche « InFo ». Appuyez sur [Setup], l'écran affiche « tEnP ». Si vous appuyez alors sur [Setup], l'écran affiche « t-on ». Si, pendant l'affichage de « tEnP », vous appuyez sur [Up] ou [Down], l'écran affiche « VEr ». Appuyez sur Setup afin d'afficher la version du firmware de l'appareil.

7.9 Vue d'ensemble du menu

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

8 Données techniques

120 mm 120 mm 190 mm

170 mm

LED Pot 12×1W		QCL RGB WW 15°N° art. 409499n° art. 512677	LED Pot 12×1WQCL RGB WW 40°N° art. 428047n° art. 512675
Source lumineuse 12 × LED QCL 4en1, 1 W		(rouge, vert, bleu et blanc chaud)
Caractéristiques opti-ques	Angle de disperse-sion	15° 40°
Contrôle DMX
		Télécommande (option)
Nombre de canaux DMX 4, 6 ou 8
Connexions d'entrée Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Contrôle par DMX Prise XLR, 3 pôles
Puissance consommée 15 W
Tension d'alimentation		100 - 240 V ~50/60 Hz
Indice de protection IP20
Options de montage Suspendu, debout
Dimensions (L × H × P) avec vis de fixation, avec étrier :170 mm × 130 mm × 190 mm
Poids 0,42 kg
Conditions d'environnement	Plage de tempéra-ture	0 °C...40 °C
	Humidité relative 20 %...80 % (sans condensation)

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

Informations complémentaires

LED Pot 12×1W	QCL RGB WW 15°		LED Pot 12×1WQCL RGB WW 40°
	N° art. 409499 N°	art. 512677 N°	art. 428047 N°	art. 512675
Construction Cannon	Cannon
Mélange de cou-leurs	RGB WW RGB WW
Type LED x-in-1 x-in-1
Boîtier de sol Oui Oui
Sans ventilateur Oui Oui
Télécommande En option En option
DMX sans filNon Non
Couleur du boîtier Noir Blanc Noir Blanc

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière	Vérifiez le branchement électrique et le fusible.
Aucune réaction sur le contrôleur DMX	1. Vérifiez le bon raccordement des connexions et du câble DMX.
	2. Vérifiez le réglage des adresses et la polarité DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

PAR à LED

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

PAR à LED

Remarques

LED Pot 12×1W QCL RGB WW 15°, LED Pot 12×1W QCL RGB WW 40°

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

PAR à LED

Solid olive green background with no visible text, symbols, or patterns
