Caractéristiques Techniques	Hotte décorative murale, largeur 90 cm, moteur puissant, éclairage LED intégré.
Débit d'air	Jusqu'à 700 m³/h pour une aspiration efficace.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Commandes tactiles pour une utilisation intuitive.
Maintenance	Filtres à nettoyer régulièrement, entretien facile.
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité.
Dimensions	90 x 50 x 30 cm (L x P x H).
Poids	Environ 15 kg.
Garantie	2 ans.
Informations Générales	Idéale pour les cuisines modernes, design élégant et performant.

FOIRE AUX QUESTIONS - JXW9030HP WHIRLPOOL

Comment nettoyer les filtres de la hotte WHIRLPOOL JXW9030HP ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

La hotte WHIRLPOOL JXW9030HP fait du bruit, que faire ?

Vérifiez si la hotte est correctement installée et si elle est bien fixée. Un bruit excessif peut également être causé par des filtres encrassés ou un moteur défectueux. Nettoyez les filtres et si le bruit persiste, contactez un professionnel.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule. Remplacez-la si nécessaire. Si la lumière ne s'allume toujours pas, vérifiez les connexions électriques de la hotte ou consultez le service après-vente.

Comment régler la vitesse de la hotte WHIRLPOOL JXW9030HP ?

Utilisez le panneau de commande situé sur le devant de la hotte pour sélectionner la vitesse désirée. Il y a généralement plusieurs niveaux de puissance, choisissez celui qui convient à vos besoins.

La hotte ne s'allume pas du tout, que faire ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre mais qu'elle ne fonctionne toujours pas, contactez un technicien qualifié.

Comment installer la hotte WHIRLPOOL JXW9030HP ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de disposer des outils nécessaires et de respecter les mesures d'espacement recommandées par le fabricant.

Puis-je utiliser la hotte WHIRLPOOL JXW9030HP sans conduit d'évacuation ?

Oui, vous pouvez utiliser la hotte en mode recyclage avec des filtres à charbon. Assurez-vous d'installer les filtres appropriés si vous ne disposez pas d'un conduit d'évacuation.

Quelle est la dimension de la hotte WHIRLPOOL JXW9030HP ?

La hotte WHIRLPOOL JXW9030HP mesure généralement 90 cm de largeur. Vérifiez les spécifications pour les dimensions exactes.

Comment savoir quand remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois à 1 an, selon l'utilisation de la hotte. Si vous remarquez une odeur persistante, il est peut-être temps de les changer.

MODE D'EMPLOI JXW9030HP WHIRLPOOL

Instructions d'installation et Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-JENNAIR (1-800-536-6247) ou visitez notre site web a www.jennair.ca.

Table of Contents/Table des matieres 2

Outillage et pieces. 18
Exigences d'emplacement. 18
Exigences concernant I'evacuation. 20

Preparation de l'emplacement 21
Installation de la hotte 22

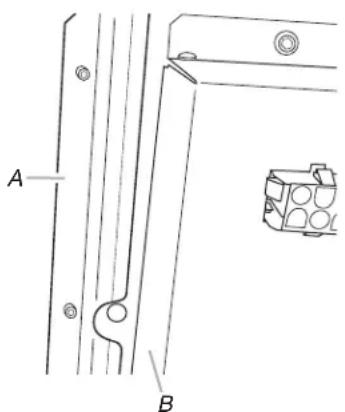

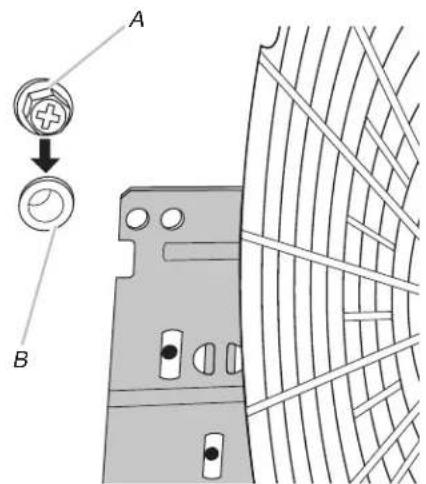

Installation du moteur du ventilateur de la hotte 22
Raccordement electrique. 23

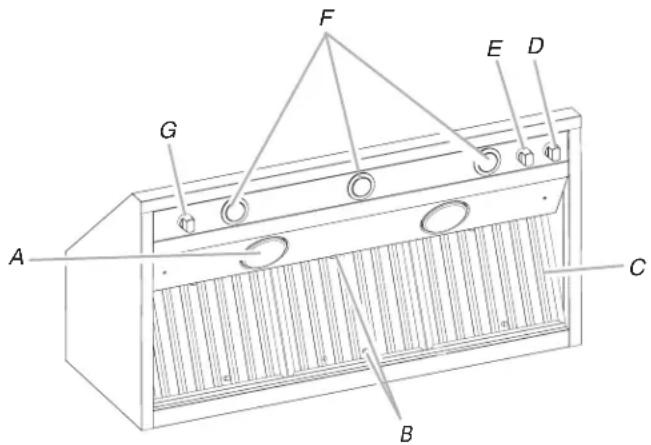

Achever l'installation et vérifier le fonctionnement 24

UTILISATION DE LA HOTTE 25

Commandes de la hotte de cuisineire 25

ENTRETIEN DE LA HOTTE DE CUISINIÈRE 26

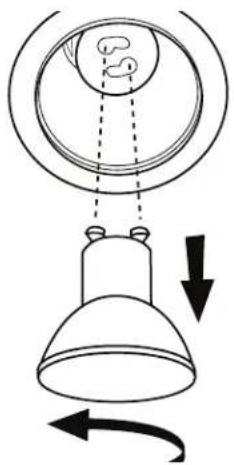

Lampes de la hotte de cuisineire 26
Nettoyage 27

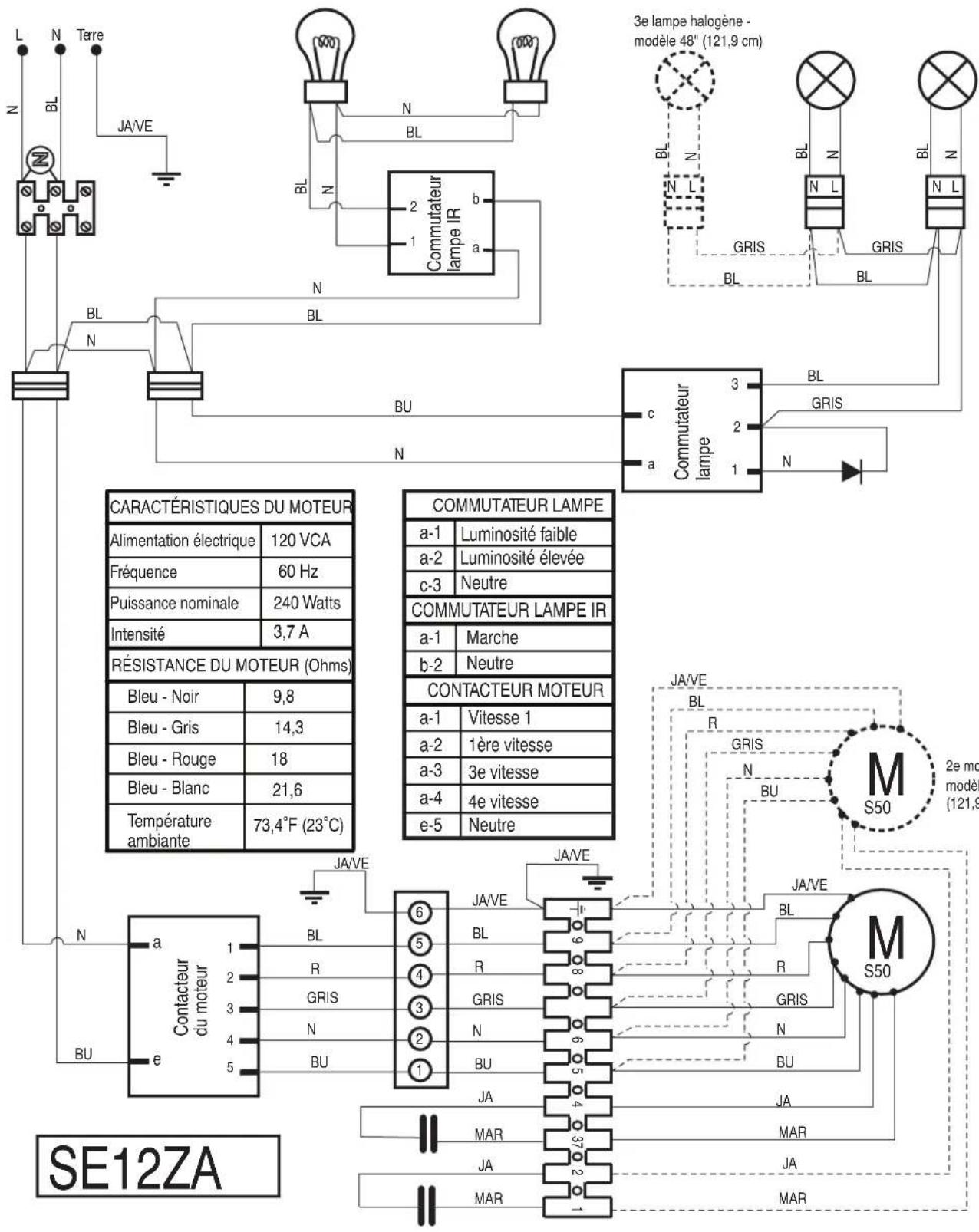

SCHEMAS DE CABLAGE 28

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous lire tous les messages de securite et de youy conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITE

AVERTISSEMENT:POUR REDUIRE LE RISQUE D'INCENDIE, DE DECHARGE ELECTRIQUE OU DE BLESSURES, RESPECTER LES INSTRUCTIONS SUIVANTES:

Utiliser cet apparéil uniquement selon les modalités d'utilisation prévues par le fabricant. Pour toute question, contacter le fabricant.
Avant d'entrepreneure une opération d'entretien ou de nettoyage sur l'appareil, interrompree I'alimentation de I'appareil au panneau de distribution et verrouiller ce dernier pour empêcher tout rétablissement accidentel de I'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de distribution, placer sur ce dernier une étiquette d'avertissement bien en vue interdisant le rétablissement de I'alimentation.
Tout travail d'installation ou cablage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et toutes les normes applicables, y compris les codes duBATIMENT et de protection contre les incendies.
- Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommage. Jeter le ventilateur ou le returner à un centre de service agreeé pour examen ou réparation.
- Une source d'air de début suffisant est nécessaire pour que la combustion et l'évacuation des gaz puissant s'effectuer correctement par la cheminée de l'appareil à gaz, afin d'éviter tout reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'Amerikan Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les prescriptions des autorités réglementaires locales.
Lors des opérations de découvertage et de perçage dans un mur ou un plafond, ne pas endommager les cablages électriques et les canalisations qui peuvent s'y trouver.
- Les ventilateurs d'évacuation doivent toujours décharger l'air vers l'extérieur.

MISE EN GARDE : Cet apparéil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour réduire le risque d'incendie et évacuer adéquatement les gaz, acheminer l'air aspiré par un conduit jusqu'à l'extérieur – ne pas décharger l'air aspiré dans un espace vide du bathtub comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT:POUR REDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUÉMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT:POUR REDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance maximale sans surveillance. Un renversement/débordement de matièreGRAISEUSE peut provoquer des flammes et générer de la fumée.Chauffer l'huile à une puissance moyenne ou BASSE.
  Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerises jubilées, steak au poivre flambe).
  Nettoyer fréquèment le ventilateur d'extraction. Veiller à ne pas laisser laGRAISSÉSACCUMULER sur les surfaces du ventilateur ou des filtres.
  Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élement chauffant.

AVERTISSEMENT:POUR RÉDUIRE LE RISQUE DE BLESSURES APRES LE DÉCLENCHEMENT D'UN FEU DEGRAISSE SUR LA CUISINIÈRE, RESPECTER LES RECOMMANDATIONS SUIVANTESa:

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À EVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, EVACUER LA PIECE ET APPELER LES POMPIERS.
  NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - Vous risquez de vous brûler.
  NE PAS UTILISER D'EAU ni de torchon humide - ceci pourrait provoquer une Explosion de vapeur brûlante.
  Utiliser un extincteur SEULEMENT si :

• Il s'agit d'un extincteur de classe ABC, dont on connait le fonctionnement.

• Il s'agit d'un petit feu encore limite à l'endetroit où il s'est déclaré.
• Les pompiers ont ete contactes.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

aRecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVENTISSEMENT : Pour réduire le risque d'incendie ou de décharge électrique, ne pas utiliser ce ventilateur avec un dispositif de réglage de la vitesse à semi-conducteurs.
- Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont différentes ou réduites ou qui ne possèdent pas l'expérience, les connaissances ou l'expertise nécessaire, à moins d'être supervises ou d'avoir reçu des instructions concernant l'utilisation par une personne responsable de leur sécurité.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outillage et pieces

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outils nécessaires

Niveau
■Perceuse
Foretde 1% 3cm

• Foret de 1/8'' (3 mm) en cas d'installation dans du bois et foret de 5/16'' (8 mm) en cas d'installation de l'ensemble de dosseret facultatif.

Crayon
Pince à dénuder ou couteau utilisaire
Metre-ruban ou regle
■Pince
■Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries
Brides de serrage pour conduit d'évacuation
Scie sauteuse ou scie a guichet
Tournevis à lame plate
Cisaille de ferblantier
Tournevis Phillips
Ciseaux

Pièces nécessaires

Cable d'alimentation electrique du domicile
1 serre-cable de 1 / 2'' (12,7 mm) (homologation UL ou CSA)
2 connecteurs de fils homologues UL
1 bouche de décharge (décharge à travers le mur ou à travers le toit)
Conduit d'évacuation métallique

Pièces fournies

Retirer les pièces des emballages. Vérifier que toutes les pièces sont prsentes.

2 litres àGRAISSÉMETALLIQUES,pour modèle de 30^ (76,2 cm) 3 litres àGRAISSÉMETALLIQUES,pour modèle de 36^ (91,4 cm) 4 litres àGRAISSÉMETALLIQUES,pour modèle de 48^ (121,9 cm)
Clapet
Auvent de hotte avec ventilateur et lampes à halogène.
1 raccord de conduit carré de 10'' (25,4 cm) à conduit rond de 10'' (25,4 cm).
2 lampes à rayons infrarouges de 175 W.
Support en bois
Collecteurs deGRAISSE
4 vis de montage de 6× 80mm
4 vis de 3,5 x 9,5 mm
6 vis de 4,2 x 19 mm
5 vis de M6 x 16 mm
5 joints de D6,4 x 11 mm

2 joints de D5,3 x 20 mm
2 chevilles d'ancrage de 10 × 50 ~mm
Adaptateur TORX† T20

Exigences d'emplacement

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située à l'intérieur de la hotte, sur la paroi arrière.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et évents de chauffage puissants).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

Cette hotte a ete configurue a l'usine pour une decharge a travers le toit ou a travers le mur.

Assurer l'étanchéité au niveau de chaque ouverture découvert dans le plafond ou le mur pour l'installation de la hotte de cuisine.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux criteres de la plus recente edition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes et règlements locaux.

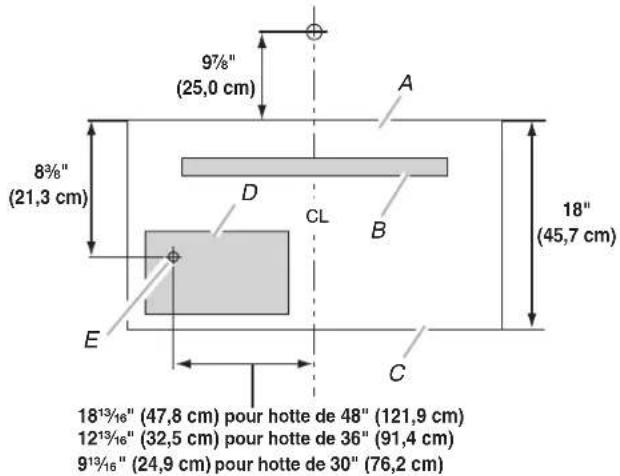

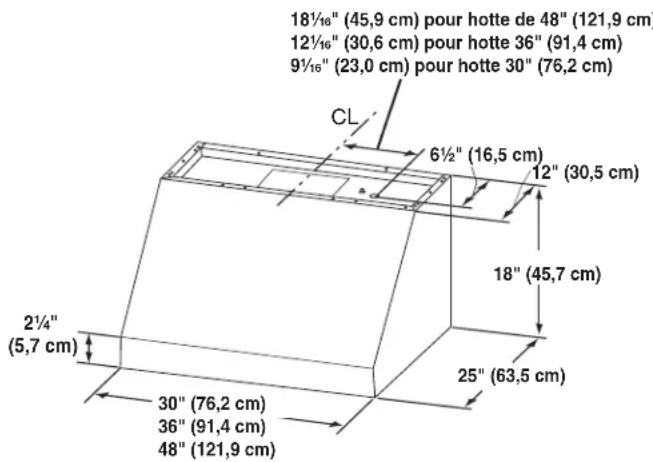

Dimensions du produit

Vue avant

Vue arrière

A. Haut de la hotte
B. Support en bois
C. Bas de la hotte

D. Emplacement du cablage

de la maison

E. Opercule arrachable dans le

boitier de connexion

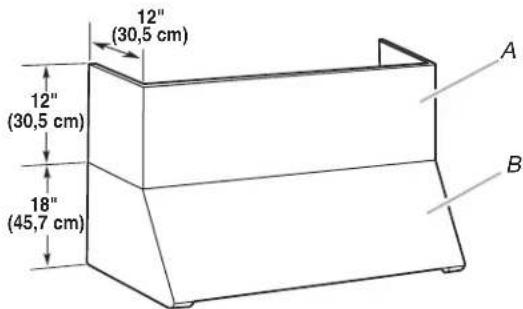

Installations alternatives avec cache-conduit pleine largeur

A. Cache-conduit pleine largeur facultatatif
B.Hotte

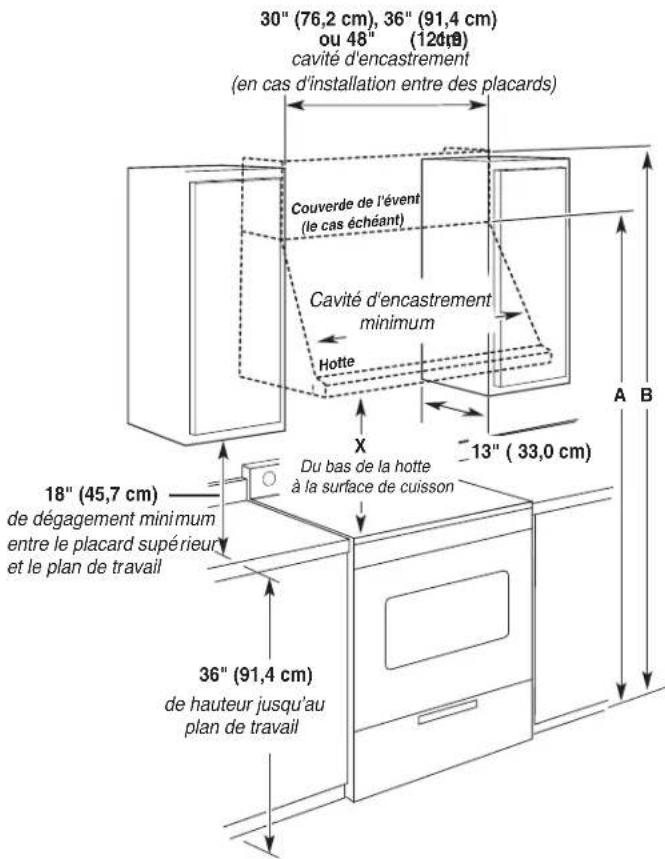

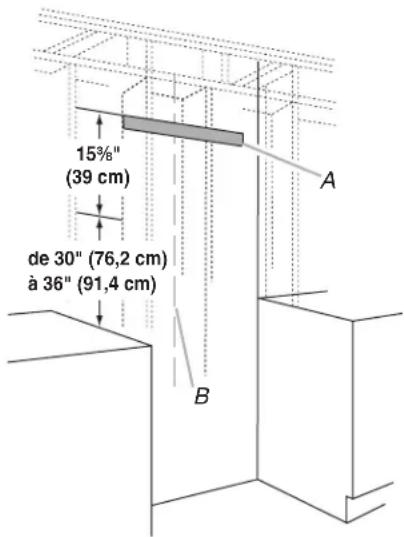

Dimensions d-installation

A. 84^ ( 213,4 cm) minimum
pour les installations avec
hotte unquievement.

B. 96" (243,8 cm) minimum pour les

installations avec cache-conduit

facultatif.

IMPORTANT:

Valeur minimale de la distance "X" :3076,2 cm

Valeur maximale sugérée pour la distance "X": 36" (91,4 cm)

Exigences concernant l'évacuation

Le système d'évacuation doit décharger l'air à l'estérieur.
Ne pas terminer le système d'évacuation dans un grenier ou dans un autre espace fermé.
Ne pas utiliser une bouche de décharge murale de 4'' (10,2 cm) normalement utilisée pour un équipement de buanderie.
Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommendé. Ne pas utiliser un conduit de plastique ou en feuille métallique.
La longueur du système d'évacuation et le nombre de coudes doit être réduit au minimum pour fournir la(Meilleure) performance.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes à 90^ .

Veiller à ce qu'il y ait une section droite de conduit de 24" (61,0 cm) ou plus entre deux coudes, si on doit utiliser plus d'un raccord coude.
Ne pas installer 2 coudes ensemble.
Au niveau de chaque jointure du système d'évacuation, assurer l'étanchéité avec les brides de serrage pour conduit.
Le système d'évacuation doit composer un clapet. Si la bouche de décharge murale ou par le toit compte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière.
■Autour de la bouche de décharge à l'extérieur (par le mur ou par le toit), assurer l'étanchéité avec un produit de calfeutrage.
La taille du conduit doit etre uniforme.

Installations pour régions à climat froid

On doit installer un clapet anti-reflux additionnel à l'arrière pour minimiser le reflux d'air froid, et incorporer un élément d'isolement thermique pour minimier la conduction de chaleur par l'intémediaire du système d'évacuation. Le clapet anti-reflux doit être placé du côté air froid par rapport à l'élément d'isolement thermique.

L'element d'iso1ation thermique doit etre aussi proche que possible de I'endroit ou le systeme d'évacuation s'introduit dans la partie chauffee de la maison.

Air d'appoint

Les codes de bâtiment locaux peuvent exiger l'emploi d'un système d'appoint d'air lors de l'emploi d'un ventilateur d'extraction dont la capacité d'aspiration est supérieure à un débit (pieds cubes par minute) spécifique. Le débit spécifique, en pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage, ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

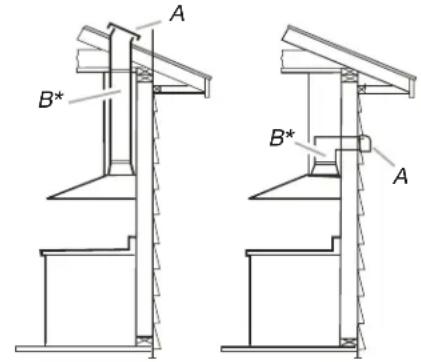

Méthodes d'évacuation

Un circuit d'évacuation de conduits ronds de 10^ (25,4 cm) est nécessaire pour l'installation (non fourni). La hotte comporte une ouverture de sortie de diamètre 10^ (25,4 cm).

REMARQUE: On déconseille l'emploi d'un conduit flexible. Un conduit flexible peut cause une rétro-pression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur.

Décharge à travers le toit Décharge à travers le mur

A. Bouche de décharge à travers le toit
B. Conduit rond de 10" (25,4 cm)
A. Bouche de décharge murale
B. Conduit rond de 10" (25,4 cm)

Calcu I de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Coude à 45^2,5 pi (0,8m)

Composant Longueur équivalente

Coude à 90^5 pi (1,5m)

Les longueurs équivalentes maximaies sont :

Conduits ronds de 10" (25,4 cm) - 60 pi (18,3 m)

Exemple de système de décharge

L'exemple suivant indique la longueur de conduit recommandee maximum.

1 coude à 90^ = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système = 13 pi (3,9m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus recente edition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V CA, seulement, 60 Hz, 15 ampères, protégé par fusible.

Si le domicile possede un cablage en aluminium, suivre la procedure ci-dessous:
1. Raccorder une section de cable en cuivre massif aux conducteurs en queue de cochon.
2. Connecter le cablage en aluminium à la section ajoutée de cablage en cuivre en utilisant des connecteurs et/ou des outils spécifique concus et homologues UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommende par le fabricant de connecteurs électriques. Les raccordements aluminium/ cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de cablage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrêté de la hotte.
Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

Il est recommandé d'installer le système d'évacuation avant de proceder à l'installation de la hotte.
Si I'on installe un dosseret avec des tablettes pour les lampes à rayons infrarouges, suivre les instructions fournies avec ce produit-là.
■Avant d'executer les découvertes, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.
Vérifier que les pieces d'installation ont été retirees du carton d'expédition.
1. Déconnecter la source de courant électriche.
2. Determininer la méthode d'évacuation à utiliser : par le toit ou le mur.
3. Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisineire.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.

Installation des vis de montage de la hotter

La hotte est fixée au mur avec le support en bois qui est fixé à l'arrière de la hotte.

1. Determiner l'emplacement de I'axe central sur le mur à l'endroit où la hotte sera installée et le tracer.

2. Choisir une hauteur de montage - minimum 30^ (76,2 cm) et maximum conseilé de 36^ (91,4 cm) - au-dessus de la surface de cuisson et du fond de la hotte et tracer une ligne de référence horizontale sur le mur.

3. Oter le support en bois de l'arrière de la hotte en desserrant les 2 vis de l'intérieur. Placer etmettre d'aplomb le support en bois de 15^3 / 8" (39,1 cm) au dessus de ligne de repération horizontale et le center sur la ligne verticale.A I'aide de 2 a 4 vis de 6× 80mm ,installer le support en bois de façon a ce qu'il soit visse dans au moins 2 goujons verticaux.

A. Support en bois
B. Axe central

REMARQUE: Les vis fournies pour le montage de cette hotte doivent être fixées dans du bois massif. Ne pas fixer uniquement dans du placop-letaire.

Installation avec cache-conduit facultative

1. Fixer le cache-conduit pleine largeur au sommet de la hotte à l'aide des vis fournies avec le cache-conduit. Le cacheconduit doit être fixé au sommet de la hotte avant de fixer la hotte au mur. Pour des renseignements sur la commande du cache-conduit facultatif, voir la section "Accessoires".

Achever la préparation

1. Determiner et marquer toutes les lignes de découvert nécessaires sur le mur pour le passage du circuit d'évacuation. Installer le système d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
2. Determininer l'emplacement de passage du cable d'alimentation à travers le mur.
3. Percer un trou de 114 (3,2 cm) à cet emplacement.
4. Tirer suffisamment de cable d'alimentation à travers le mur pour permettre un raccordement facile jusqu'à la boîte de connexion.
5. Installer le raccord de transition (pour conduit carré de 10" (25,4 cm) et conduit rond de 10" (25,4 cm) avec volet de réglage au sommet de la hotte à l'aide de 4 vis de 3,5 x 9,5 mm.
6. Retirer le couvercle du boitier de connexion et le metre de cote.
7. Oter l'opercule arrachable du boitier de connexion et installer un serre-cable de 1 / 2 (homologation UL ou CSA). Voir la section "Raccordement électrique".
8. Placer la hotte pres de sa position de montage et faire passer le cable d'alimentation à travers le serre-cable dans le boitier de connexion (suffisamment pour étabir la connexion).
9. Serrer les vis du serre-cable.

Installation de la hotte

La hotte se fixe au mur à l'aide de 2 vis de montage dans le support en bois monté sur le mur dans la section "Installation des vis de montage de la hotte" dans la section "Préparation de l'emplacement".

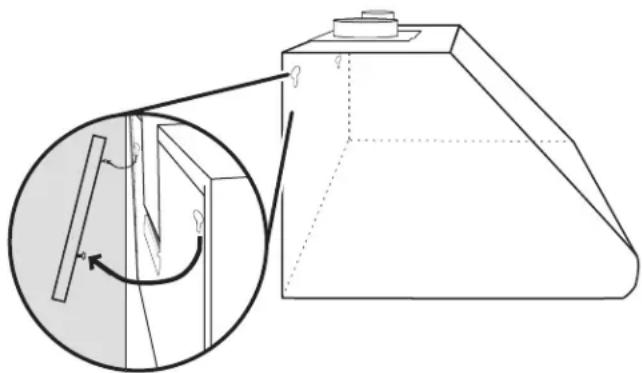

1. À l'aide d'au moins 2 personnes, suspendre la hotte au mur en plaçant les fentes de l'arrière de la hotte sur les 2 vis montées sur le support en bois monté sur le mur.

REMARQUE: Si votre installation utilise le cache-conduit facultatif, le système de ventilation doit être connecté à la hotte et le cache conduit monté au sommet de la hotte avant de serrer les vis de montage. Voir les étapes 5 et 6.

1. Pousser la hotte dans les fentes étroites, aligner le bas de la hotte sur la ligne horizontale, étabir l'aplomb de la hotte, et serrer les 2 vis de montage.
2. Marquer les emplacements des 2 trous de montage inférieurs. Percer des avant-trous de 1/8 " si les trous sont situés dans du bois. Si les trous ne sont pas situés dans du bois, oter la hotte et percuer deux avant-tous de 3/8 " et insérer des chevilles d'ancrage mural de 10 × 50 mm. Remonter la hotte, en étabir l'aplomb et serrer les vis supérieures. Installer les 2 vis de 6 × 80 mm dans les chevilles de montage inférieures et serrer.
3. Insérer 4 vis de 4,2 × 19 ~mm à travers l'arrière de la hotter dans le support en bois et serrer.
4. Connecter le circuit d'évacuation à la hotte. Utiliser des brides de serrage pour sceller chaque connexion.
5. Si votre installation utilise le cache-conduit facultatif, le monter sur le haut de la hotte en suivant les instructions fournies avec le cache-conduit.

Installation du moteur duventilateur de la hotte

1. Installer l'ensemble du moteur du ventilateur de la hotte à l'intérieur de la hotte avec le cablage vers la gauche.

A. Moteur du ventilateur

1. Glisser le panneau de la plaque de montage sous la bride.

A. Brides
B. Panneau de la plaque de montage

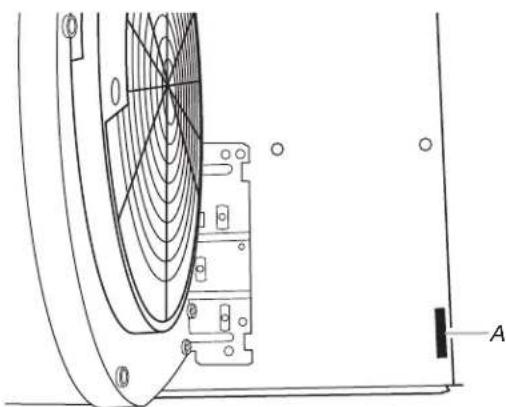

1. Pousser vers le haut l'extrémité droit de la plaque montage et enclencher dans le compensateur à ressort.

REMARQUE: Le compensateur à ressort doit être à l'extérieur de la fente dans la plaque de montage.

A. Compensateur à ressort

1. Aligner les trous de montage et inserrer les 5 vis de 6 × 16 mm .

A. Vis
B. Trou de montage

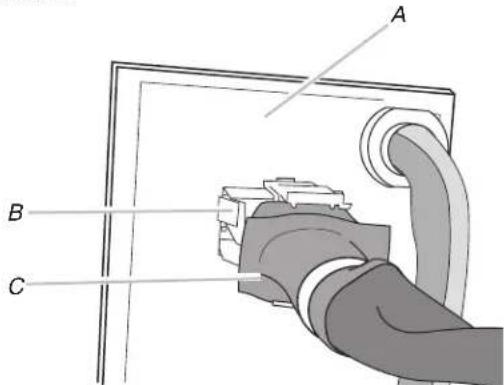

1. Fixer le raccord du cordon d'alimentation au raccord du boitier de connexion sur la plaque de montage du moteur du ventilateur.

A. Plaque de montage du moteur du ventilateur
B. Raccord du boitier de connexion
C. Cordon d'alimentation

Raccordement électrique

AVERAGE

Risque de chocolélectrique

Déconnecter la source de courant électricque avant l'entretien.

Replacing pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

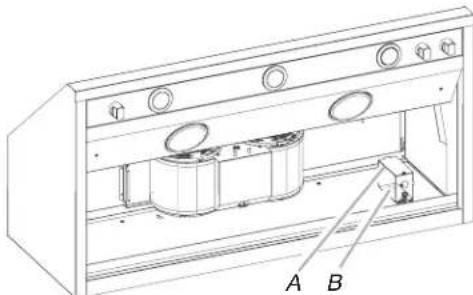

2. Placer le boitier de connexion à l'intérieur de la hotte.

A. Couvercle du boitier de connexion
B. Opercule arrachable à l'arrête de la
hotte dans le boitier de connexion

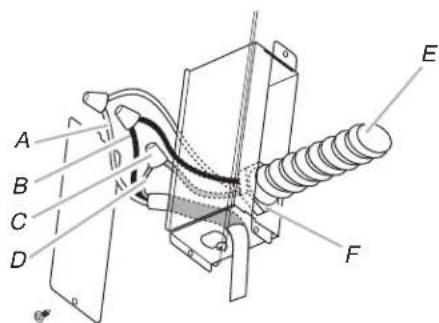

A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteurs de fils (homologation UL)
D. Conducteurs verts, nus ou verts/jaunes
E. Cable d'alimentation electrique du domicile
F. Serre-cable de 1/2" (homologation UL ou CSA)

1. Connecter ensemble les conducteurs noirs (B) avec des connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs blancs (A) à l'aide de connecteurs de fils (homologation UL).

A VERTISSEMENT

Risque de chocolélectrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boite de la borne.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

1. À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre vert (ou nu) du cable d'alimentation du domicile au conducteur vert/jaune de liaison à la terre (D) dans le boitier de connexion.
2. Installer le couvercle du boitier de connexion.
3. Inspector cheque lampe; vérifier que chaque lampe est bien insérée dans sa douille.
4. Reconnecter la source de courant électrique.

Achever l'installation et vérifier le fonctionnement

1. Installation des filtres àGRAISSE.Voir la section "Entretien de la hotte".
2. Installer des lampes à rayons infrarouges dans les douilles de lampes à rayons infrarouges.
3. Contraler le fonctionnement du ventilateur de la hotte et des lampes. Voir la section "Utilisation de la hotte".

A. Lampe à infrarouge
B. Poignées du filtré àGRAISSÉ
C. Filtre àGRAISE
D. Selecteur de commande du ventilateur
E. Interrupteur de lampe à halogène
F. Lampes à halogène
G. Commandes de lampe à infrarouge

1. Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé. Déconnecter la source de courant électrique du circuit et vérifier que le câblage est correct.

REMARQUE: Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisine, dire la section "Utilisation de la hotte".

UTILISATION DE LA HOTTE

La hotte de cuisine est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les mêleurs résultats,mettre le ventilateur de la hotte en marche avant d'entrepreneire une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir evacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées sous celle-ci, du côte droit.

A. Commutateur de lampe à infrarouge
B. Commutateur de lampe à halogène
C. Commutateur de commande du ventilateur

Commandes de la hotte de cuisinière

Pour faire fonctionner les lampes

1. Placer le commutateur d'éclairage à la position Night (nuit) pour utiliser les lampes de la hotte comme veilleuses.
2. Placer le commutateur d'éclairage à la position High (haut) pour allumer la lumière de la hotte.
3. Placer le commutateur d'éclairage à la position Off (arrêt) pour éteindre les lumières de la hotte.

Utilisation du ventilateur

1. Placer le commutateur du ventilateur à la première position pour placer la hotte sur Low (bas).
2. Placer le commutateur du ventilateur à la seconde position pour placer la hotte sur Medium (moyen).
3. Placer le commutateur du ventilateur à la troisième position pour placer la hotte sur Medium-High (moyen-haut).
4. Placer le commutateur du ventilateur à la position High (haut) pour placer la hotte sur High (haut).
5. Placer le commutateur du ventilateur à la position Off (arrêt) pour êtreindre le ventilateur de la hotte.

Utilisation de la lampe à rayons infrarouges

REMARQUE: Les ampoules pour lampes à rayons infrarouges doivent avoir une intensité nominale maximale de 175 W chacune.

AVERAGE

Risque d'empoisonnement alimentaire

Ne pas laisser des alimentes reposer plus d'une heures avant ou après la cuisson.

Le non-respect de cette instruction peut causeur un empoisonnement alimentaire ou une maladie.

1. Placer le commutateur de la lampe à infrarouge à la position High (haut) pour allumer les lampes à infrarouges.
2. Placer le commutateur de la lampe à infrarouge à la position Off (arrêt) pour êtreindre les lampes à infrarouges.

ENTRETIEN DE LA HOTTE DE CUISINIÈRE

Lampes de la hotte de cuisineire

Remplacement d'une lampe à halogène

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe a haloge. Pour eviter d'endommager ou de réduire la longévité de l'ampoule neue, ne pas toucher l'ampoule avec les doigts nus. Remplacer l'ampoule en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1. Déconnecter la source de courant électric.
2. Pousser la plaque de verre vers le haut et la tournier dans les sens antihoraire.

1. Retirer l'ampoule et la remplacer par une ampoule halogène de 120 V, 50 W maximum avec culot GU10. La tourner dans le sens horsaire pour l'emboiter.
2. Répéter les étapes 2 à 3 pour l'autre ampoule, si nécessaire.
3. Reconnecter la source de courant électrique.

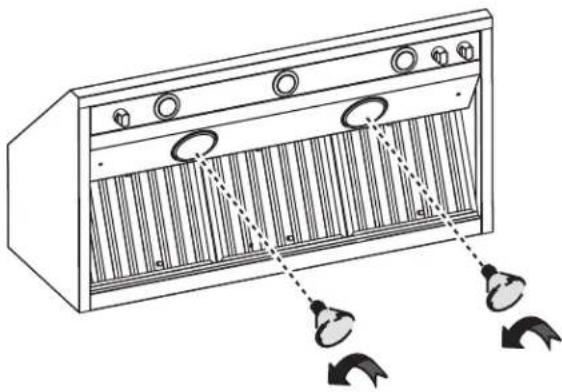

Remplacement des lampes à rayons infrarouges

Interromp re l'alimentation de la hotte; attendre le refroidissement de la lampe a rayons infrarouges. Pour eviter d'endommager ou de réduire la longévite de l'ampoule neue, ne pas toucher l'ampoule avec les doigts nus. Remplacer la lampe en la manipulant avec un mouchoir de papier ou des gants de coton. Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

1. Déconnecter la source de courant électrique.
2. Pour l'enlever, dévisser la lampe dans le sens antihoraire.

1. Enlever la lampe et la remplacer par une lampe PAR38 IR de 120 V et 175 W maximum à culot de type E-26. Visser en place la lampe dans le sens horsaire.
2. Repeter les etapes 2 à 3 pour l'autre lampe, si nécessaire.
3. Reconnecter la source de courant électriche

Nettoyage

Surfaces externes :

Afin d'eviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonnoux. Frotter dans la direction des lignes du grain pour ne pas déterminer la surface.

Toujours essuyer pour éviter de laisser des marques d'eau.

Nettoyant et poli pour acier inoxydable.
Detergent liquide doux et eau.
Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtres métalliques et plateaux d'égouttement :

Utiliser les 2 mains pour retarder les filtres. Saisir les poignées du filtré, tirer vers l'avant de la hotte et tirer sur la poignée arrière pour retarder le filtré. Répéter pour chaque filtré.

A. Filtre àGRAISSSE

Retirer le plateau d'égouttement à graisse.

A. Plateau d'égouttement

Laver les filtre métalliques et les plateaux àGRAISSSE selon le besoin au lave-vaisse ou avec une solution de détergent chaude.

Réinstaller le plateau d'égouttement àGRAISE.

Réinstaller les filtres : saisir les poignées du filtré et placer le rebord avant du filtré dans la hotte. Pour bien fixer le filtré, pousser vers le haut sur la poigné arrière et installer l'arrière du filtré dans la plateau d'égouttement. Répéter pour chaque filtré.

A. Filtre àGRAISSE

Dispositif de protection thermique

La hotte est équipée d'un dispositif de protection thermique perceptant d'éviter les conditions de surchauffe. Si la hotte s'éteint alors qu'elle est utilisé, positionner l'interrupteur du ventilateur à Off (arrêt). Attendre environ 60 minutes puis placer l'interrupteur du ventilateur à la position 1 pour remettre la hotte en marche.

SCHEMAS DE CÂBLAGE

Si vous avez besoin de service

Consulter la page de garantie du present manuel.

Si vous avez besoin de pieces de rechange

Si vous avez besoin de commander des pieces de rechange, nous vous recommendons d'utiliser seulement des pieces spécifiées par l'usine. Les pieces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel apparéil.

Pour localiser des pieces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au Canada

Téléphoner sans frais au Centre pour l'eXérience de la clientèle Whirlpool Canada LP au 1-800-JENNAIR (1-800-536-6247) ou visitor notre site Internet sur www.jennair.ca.

Nos consultants peuvent vous aider sur les points suivants :

Appeler pour demander une intervention de dépannage. Les techniciens de service désignés par JennAir® sont formés pourmplir la garantie des produits et fourir un service après la garantie, partout au Canada.
- Caracteristiques et specifications de notre gamme complète d'appareils menagers.
Références aux concessionnaires locaux JennAir
■Renseignements pour l'installation.
■Procedés d'utilisation et d'entretien.
Vente d'accessoires et de pieces de rechange.

Pour de l'aide supplémentaire

Si vous avez besoin d'aide supplémentaire, vous pouvez écrire à JennAir® Appliances en soumettant toute question ou problème à :

Veuillez indiquer dans votre correspondance un numero de téléphone où l'on peut vous joindre dans la journee.

Accessoires

Cache-conduit pleine largeur

Commander la piece numero W10272079 pour le modele de 30" (76,2 cm)

Commander la piece numero W10272080 pour le modele de 36" (91,4 cm)

Commander la piece numero W10272081 pour le modele de 48" (121,9 cm)

Ensemble de dosseret (avec étagères)

Commander la piece numero W10285447 pour le modele de 30'' (76,2 cm)

Commander la piece numero W10285448 pour le modele de 36" (91,4 cm)

Commander la piece numero W10285449 pour le modele de 48" (121,9 cm)

REMARQUES

REMARQUES
