PEX1394B3 - Contrôleur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Contrôleur FireWire 1394b 3 ports
Type de connexion	PCI Express
Vitesse de transfert	Jusqu'à 800 Mbps
Compatibilité	Windows, macOS
Utilisation	Ajout de ports FireWire pour périphériques externes
Installation	Installation facile via le slot PCIe de l'ordinateur
Maintenance	Pas d'entretien particulier requis, vérifier les connexions régulièrement
Sécurité	Respecter les normes électriques lors de l'installation
Informations Générales	Idéal pour les professionnels de l'audiovisuel et les utilisateurs de périphériques FireWire

FOIRE AUX QUESTIONS - PEX1394B3 StarTech.com

Qu'est-ce que le StarTech.com PEX1394B3 ?

Le StarTech.com PEX1394B3 est un contrôleur de carte PCI Express qui permet d'ajouter des ports FireWire 1394b (aussi connu sous le nom de FireWire 800) à votre ordinateur.

Comment installer le PEX1394B3 ?

Pour installer le PEX1394B3, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI Express disponible, puis refermez le boîtier et rallumez votre ordinateur. Installez les pilotes si nécessaire.

Le PEX1394B3 est-il compatible avec Windows 10 ?

Oui, le PEX1394B3 est compatible avec Windows 10 ainsi que d'autres versions de Windows, mais il est recommandé de vérifier les mises à jour de pilotes sur le site de StarTech.com.

Quels types de périphériques puis-je connecter avec le PEX1394B3 ?

Vous pouvez connecter des périphériques FireWire 800 tels que des disques durs externes, des caméras vidéo, et d'autres appareils compatibles FireWire.

Que faire si le PEX1394B3 n'est pas reconnu par mon ordinateur ?

Vérifiez que la carte est correctement installée dans un slot PCI Express, assurez-vous que les pilotes sont installés et à jour, et essayez de redémarrer votre ordinateur.

Le PEX1394B3 prend-il en charge l'alimentation des périphériques ?

Oui, le PEX1394B3 fournit l'alimentation nécessaire aux périphériques FireWire connectés, mais cela dépend de la conception du périphérique lui-même.

Puis-je utiliser des câbles FireWire 400 avec le PEX1394B3 ?

Oui, le PEX1394B3 est compatible avec les câbles FireWire 400 en utilisant un adaptateur approprié, car il supporte également les connexions FireWire 400.

Y a-t-il un support technique disponible pour le PEX1394B3 ?

Oui, StarTech.com offre un support technique pour ses produits, que vous pouvez contacter via leur site web pour toute assistance.

MODE D'EMPLOI PEX1394B3 StarTech.com

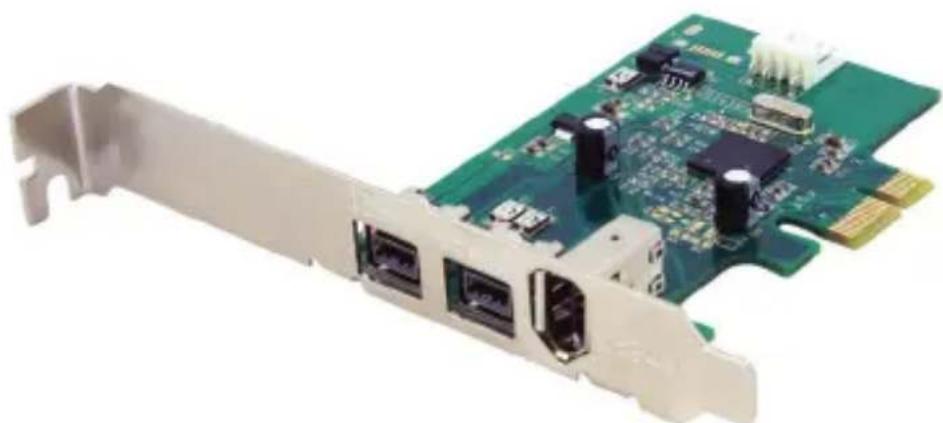

Carte Adaptateur Contrôleur PCI-E FireWire 800 à 3 Ports 1394b

PEX1394B3

DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT:Guidaperl'uso-it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuario - pt.startech.com

Pour les informations les plus récentes, veuilles visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numerie de classe B, conformement à la section 15 des regles FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet équipement generne, utilise et peut emetre des fréquences radio et, s'il n'est pas installé et utilisec conformément aux instructions, il peut causer des interferences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles a la reception de la radio ou de la télévision, pouvant etre verifie en mettant l'equipement hors tension, l'utilisateur est encouragé a essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter vous revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire reférence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1
Caracteristiques 1
Avant de Commencer 1
Configuration 1
Contenu de l'Emballage 1
Installation 2
Installation de la carte PCI Express 2
Installation du Pilote 2
Windows 2000/XP 2
Windows Vista 3
Branchement de péripériques à la carte 3
Specifications. 4
Support Technique 4
Informations sur la Garantie 4

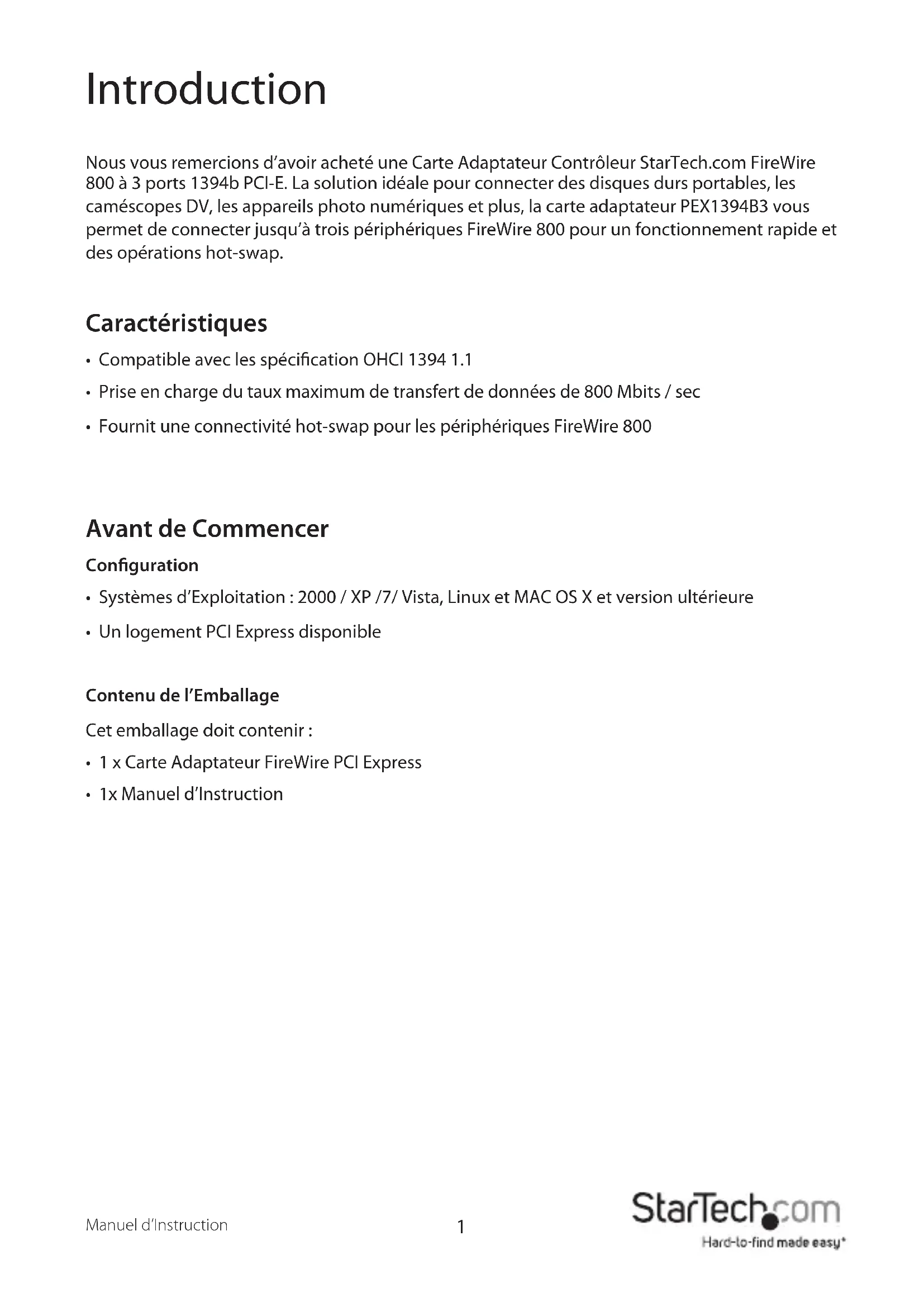

Introduction

Nous vous remercions d'avoir acheté une Carte Adaptateur Contrôleur StarTech.com FireWire 800 à 3 ports 1394b PCI-E. La solution ideale pour connecter des disques durs portables, les caméscopes DV, les apparèils photo numériques et plus, la carte adaptateur PEX1394B3 vous permet de connecter jusqu'à trois périphériques FireWire 800 pour un fonctionnement rapide et des opérations hot-swap.

\section*{Caracteristiques}

• Compatible avec les specifications OHCI 1394 1.1
• Prise en charge du taux maximum de transfert de données de 800 Mbits / sec
• Fournit une connectivité hot-swap pour les périphériques FireWire 800

Avant de Commencer

Configuration

• Systèmes d'Exploitation : 2000 / XP /7/ Vista, Linux et MAC OS X et version ultérieure
• Un logement PCI Express disponible

Contenu de l'Emballage

Cet emballage doitContainir :

• 1 x Carte Adaptateur FireWire PCI Express
  1x Manuel d'Instruction

Installation

Installation de la Carte PCI Express

1. Assurez you que l'ordinateur est débranché que vous étés décharge de toute électricité statique.
2. Retirez le capot de l'ordinateur. (Pour obtenir des instructions plus détaillées sur la façon d'effectuer cette étape, veuillez s'il vous plaît vous référer à la documentation fournie avec votre ordinateur au moment de l'achat) et coucher doucement votre ordinateur léteralement de façon à ce que les logements PCI-Express sur la carte mère font face au plafond.
3. Recherche un logement PCI-Express vide et-retirer le support en métal qui recouvre le port correspondant vide. Vous aurez peut-être besoin d'un tournevis Phillips pour effectuer cette étape. Gardez la vis! Vous en aurez besoin pour sécuriser la carte plus tard.
4. Placez la carte au-dessus du logement PCI-Express, veillez à ce que la carte est correctement alignée avec le logement. Insérez fermement la carte dans le logement, en distribuant la force uniformément sur toute la longueur du bord de la carte.
5. Sécurisez la carte en utilisant la vis retiree à l'etape 3.
6. Replacez et sécurisez le capot de l'ordinateur.

Installation du pilote

Une fois la carte PCI Express installée, vous pouvezmettre l'ordinateur sous tension en toute sécurité. Le système d'exploitation détectera la presence de la carte et installer a automatiquement le logiciel nécessaire:

Windows 2000/XP

Vou remaquerez les bulles de message suivantes dans la barre des taches, indiquant l'etat de l'installation :

Pour vérifier le succès de l'installation :

1. A partir du bureau, faites un clic droit sur Poste de Travail et selectionner Gérer pour ouvrir la fenetre Gestion de l'Ordinateur.
2. Dand le volet gauche,clistier sur Gestionnaire de Periphériques.
3. Dans le volet droit, cliquez sur Contrôleur Hote de Bus IEEE 1394, vous devriez voir AGERE OHCI Compliant IEEE 1394 Host Controller. Cela confirme que la carte a ete installe avec succes, et est prete a l'emploi.

Windows Vista

Vous remarquerez les bulles de message suivantes dans la barre des taches, indiquant I'etat de l'installation; spécifiquement que le pilote du périphérique a eté installé avec succès:

Pour vérifier le succès de l'installation :

1. Faites un clic droit sur Ordinateur et selectionner Gérer pour ouvrir la fenetre Gestion de l'Ordinateur.
2. Dans le volet gauche, cliquez sur Gestionnaire de Peripheriques.
3. Dans le volet droit, cliquez sur Contrôleur Hote de Bus IEEE 1394, vous devriez voir AGERE OHCI Compliant IEEE 1394 Host Controller. Cela confirme que la carte a ete installe avec succes, et est prete a l'emploi.

Branchement de Periphériques à la Carte

Une fois la carte et les logiciels nécessaires installés sur l'ordinateur hôte, les péripériques FireWire peuvent être connectés aux ports fournis par la carte, en insérant simplement le cable ou le connecteur fourni par le péripérisque à l'un des trois ports maintainant disponible. Ceci peut être fait avec l'ordinateur allumé ou étant, la carte prend en charge la connectivité FireWire hot-swap.

Specifications

Certifications Réglementaires FCC, CE, ROHS
Type de Bus 1394B Carte PCI Express
Connecteurs	2 x FireWire 800 à 9 broches Femelle 1 x FireWire à 6 broches Femelle
Taux Maximum de Transfert de Données	800Mbits / sec
Chipset Agere system FW643
Systèmes d'Exploitation Supportés	Windows 2000 / XP /7/ Vista, Linux, MAC OS X et version ultérieure

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les defaults de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être returnés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucuncasla responsabilitédeStarTech.comLtdetStarTech.comUSALLPouleurs dirigeants, administrateurs,employés ou mandataires)ne pourraetre engageepour des dommagesdirects ou indirects, speciaux,punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire,résultant de ou lie à l'utilisation du produit dépassant le prix réel payé pour le produit.Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs.Si ces lois s'appliquent,les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer àvous.

StarTech.com a développé depuis 1985 des solutions facies, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l'education et les installations industrielles pour n'en nommer que quelques-uns. Nous offrons un choix inégalé de pieces d'ordinateur, de cables, de produits A/V, des solutions de gestion de serveur et KVM, desservant le monde entier grâce à nos implantations aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan.
