ECESATA1 - Contrôleur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur ExpressCard eSATA
Marque	StarTech.com
Modèle	ECESATA1
Interface bus	ExpressCard 1.0a (34 mm)
Facteur de forme	ExpressCard/34 (34 mm de largeur)
Connecteurs externes	1 x eSATA 7 broches
Norme SATA	Compatible SATA Révision 2.0 (3 Gbit/s) et 1.0 (1,5 Gbit/s)
Chipset	Silicon Image Sil3132
Support multiplicateur de ports	Oui
Support LBA 48 bits	Oui
Systèmes d'exploitation compatibles	Windows 2000/XP/Server 2003/Vista/7 (32/64 bits), macOS 10.4.x/10.5.x
Alimentation	Alimenté par le slot ExpressCard (3,3 V, jusqu'à 1,5 W)
Dimensions (L x l x H)	75 mm x 34 mm x 5 mm
Poids	Environ 25 g
Contenu de l'emballage	1 carte adaptateur, 1 CD pilote, 1 manuel d'instruction
Fonctions principales	Ajoute un port eSATA externe haute vitesse (jusqu'à 3 Gbit/s) à un ordinateur portable via ExpressCard ; supporte le multiplicateur de ports pour connecter plusieurs disques durs externes
Entretien et nettoyage	Aucun entretien requis ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Conforme FCC Classe B ; ne pas exposer à l'humidité ou à des températures extrêmes
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support technique en cas de panne
Garantie	2 ans

FOIRE AUX QUESTIONS - ECESATA1 StarTech.com

Quels systèmes d'exploitation sont compatibles avec l'ECESATA1 ?

L'ECESATA1 est compatible avec Windows 2000/XP/Server 2003/Vista/7 (32 et 64 bits) ainsi que macOS 10.4.x/10.5.x.

Comment installer le pilote sous Windows 7 ?

Insérez le CD fourni, puis suivez l'assistant d'installation : sélectionnez 'Installer les pilotes automatiquement' et insérez le CD lorsque demandé. Si une fenêtre de sécurité apparaît, cliquez sur 'Installer ce pilote quand même'.

Puis-je utiliser ce contrôleur avec un ordinateur de bureau ?

L'ECESATA1 est conçu pour les ordinateurs portables ou les systèmes compacts dotés d'un emplacement ExpressCard. Pour un ordinateur de bureau, vous auriez besoin d'un adaptateur PCIe eSATA.

Quelle est la vitesse maximale de transfert ?

La vitesse maximale est de 3 Gbit/s (SATA Révision 2.0), rétrocompatible avec 1,5 Gbit/s.

Que signifie le support multiplicateur de ports ?

Cela permet de connecter plusieurs disques durs externes eSATA via un seul port, à condition que le boîtier externe supporte cette fonction (commutateur de ports).

Comment éjecter la carte ExpressCard ?

Poussez la carte dans la fente jusqu'à ce qu'elle clique, puis relâchez-la : elle s'éjecte automatiquement. Ne tirez jamais sur la carte sans l'éjecter au préalable.

L'ECESATA1 fonctionne-t-il avec macOS Big Sur ou plus récent ?

La compatibilité officielle s'arrête à macOS 10.5.x. Les versions ultérieures ne sont pas garanties ; vérifiez la disponibilité de pilotes mis à jour sur le site de StarTech.com.

Y a-t-il un voyant lumineux sur la carte ?

Non, l'ECESATA1 ne possède pas de voyant d'activité. Le statut de connexion est géré par le système d'exploitation.

Puis-je utiliser un câble eSATA standard ?

Oui, la carte est dotée d'un connecteur eSATA 7 broches standard, compatible avec tout câble eSATA.

Que faire si la carte n'est pas reconnue ?

Vérifiez que l'emplacement ExpressCard fonctionne, réinstallez les pilotes depuis le CD ou le site de téléchargement. Si le problème persiste, contactez le support technique de StarTech.com.

MODE D'EMPLOI ECESATA1 StarTech.com

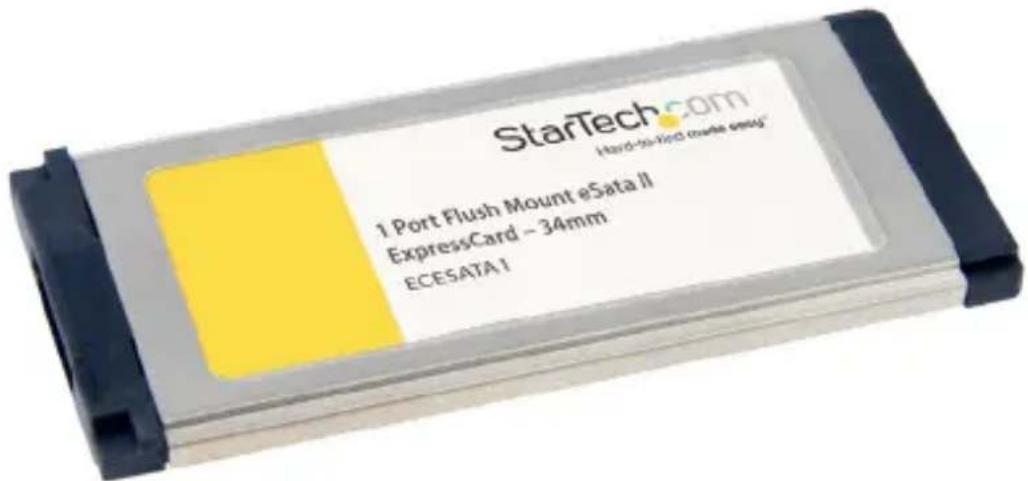

Expresscard esata II encastré à 1 port – 34MM

ECESATA1

Le produit actuel peut varier de la photo.

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des matières

Contenu de l'emballage.... 1 Configuration requise.... 1

Installation 2

Installation du Matériel....2 Installation du Logiciel....2 Vérification de l'Installation....3

Informations sur la garantie

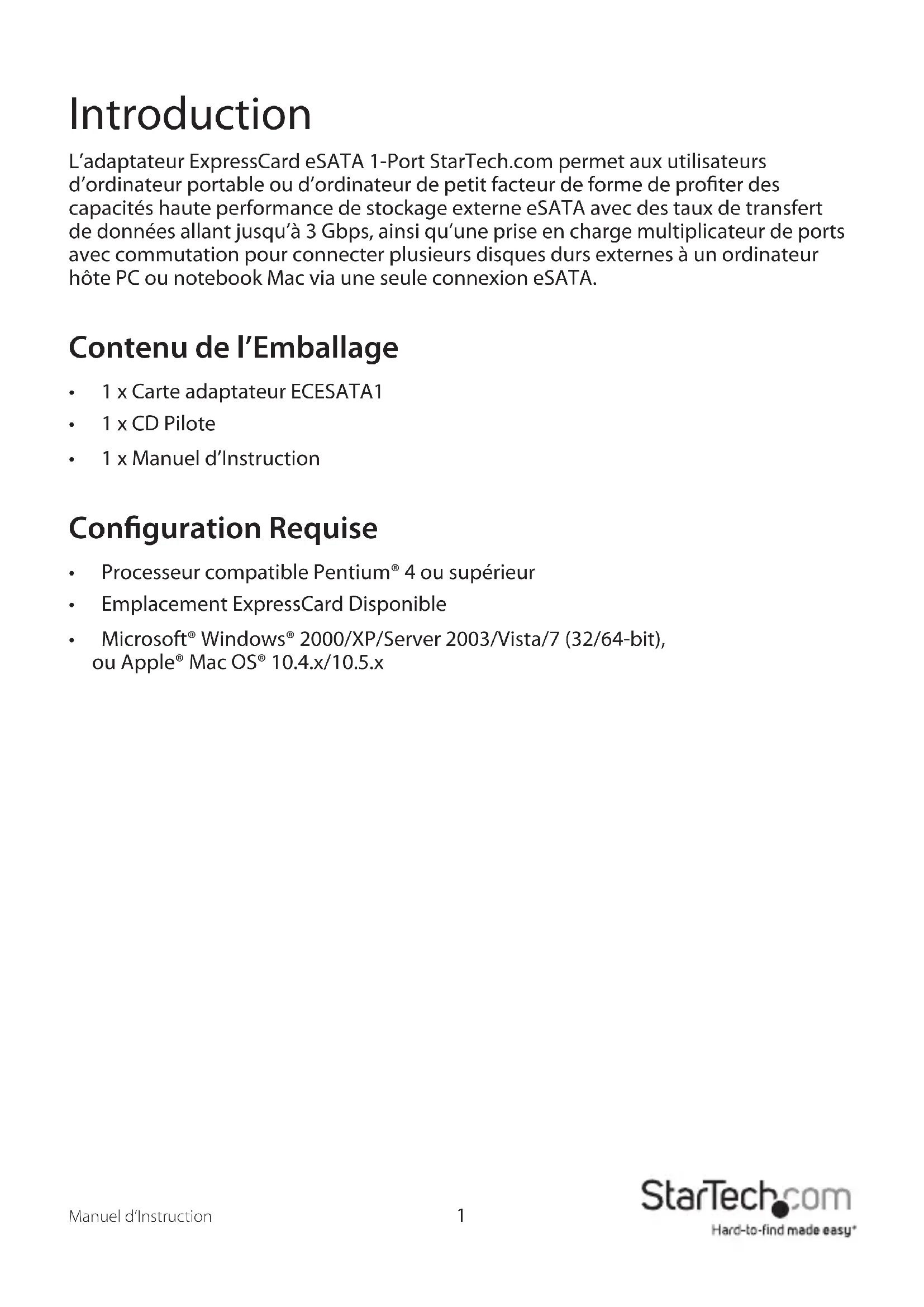

L'adaptateur ExpressCard eSATA 1-Port StarTech.com permet aux utilisateurs d'ordinateur portable ou d'ordinateur de petit facteur de forme de profiter des capacités haute performance de stockage externe eSATA avec des taux de transfert de données allant jusqu'à 3 Gbps, ainsi qu'une prise en charge multiplicateur de ports avec commutation pour connecter plusieurs disques durs externes à un ordinateur hôte PC ou notebook Mac via une seule connexion eSATA.

Contenu de l'emballage

• 1 x Carte adaptateur ECESATA1 - 1 x CD Pilote - 1 x Manuel d'Instruction

Configuration requise

• Processeur compatible Pentium® 4 ou supérieur • Emplacement ExpressCard Disponible
• Microsoft® Windows® 2000/XP/Server 2003/Vista/7 (32/64-bit), ou Apple® Mac OS® 10.4.x/10.5.x

Installation du matériel

L'adaptateur ExpressCard se glissera simplement dans un emplacement ExpressCard de n'importe quel système compatible. Poussez la carte au fond, jusqu'à ce qu'elle 'clique' et que sa position soit verrouillée. Pour éjecter la carte, il suffit de pousser la carte dans la fente de nouveau jusqu'à ce qu'elle clique, puis de la relâcher et elle sera alors automatiquement éjectée de la fente.

NOTE : Certains emplacements ExpressCard/54 ne fixent pas fermement une carte ExpressCard/34, un stabilisateur 34mm à 54mm peut donc être nécessaire (ID

StarTech. com : ECBRACKET).

Windows 2000/xp/server 2003

1. Après l'installation du matériel, Windows détectera la carte, et une boîte de dialogue nommée Assistant Ajout de nouveau matériel s'affichera sur l'écran.
2. Une fois que l'Assistant de Nouveau matériel détecté s'affiche sur l'écran, insérez le CD dans votre lecteur CD-ROM. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l'option "Non, pas cette fois" et cliquez sur "Suivant".
3. Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur "Suivant".
4. Windows devrait maintenant commencer à rechercher les pilotes sur le CD. Une fois que ce sera terminé, cliquez sur "Terminer".

1. Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur l'option "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez l'option "Ne pas rechercher en ligne".
2. Lorsque vous êtes invité à insérer le disque, insérez dans votre lecteur CD-ROM le CD de pilotes fourni avec la carte et Windows va automatiquement procéder à la recherche du CD.
3. Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.
4. Une fois le pilote installé, cliquez sur le bouton "Fermer".

Vérification de l'installation

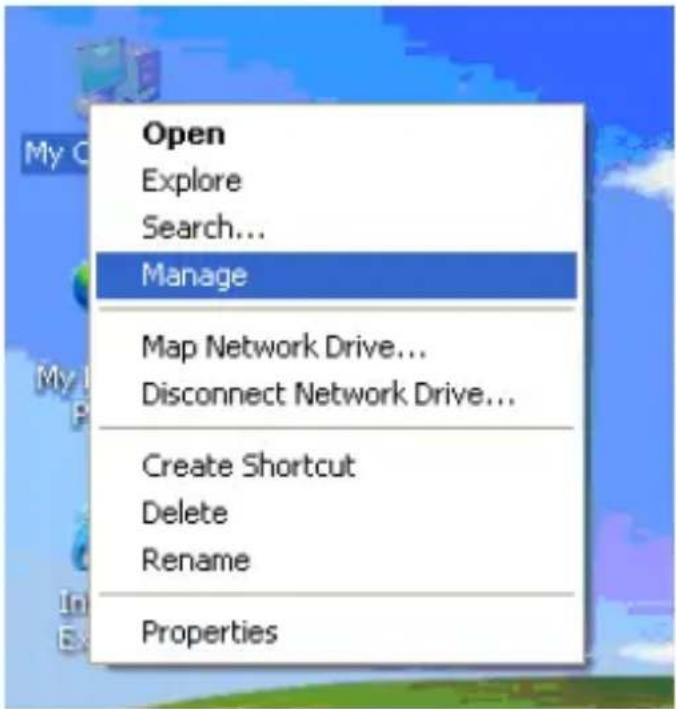

À partir du bureau principal, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

Double-cliquez sur l'option "Contrôleurs SCSI et RAID" ("Contrôleurs de Stockage" dans Vista). Il devrait y avoir un dispositif listé contenant "Silicon Image Sil3132" ou quelque chose de similaire dans son nom.

Spécifications

Interface Bus ExpressCard 1.0a

Spécification SATA

Compatible Révision 2.0 (3Gb/s) et 1.0 (1.5Gb/s) SATA

Chipset Silicon Image Sil3132

Facteur de Forme ExpressCard/34 (34mm)

Connecteurs Externes 1 x eSATA 7-broches

Support Multiplicateur de Port Oui

Support LBA 48-bit

Systèmes d'Exploitation Compatibles

Windows 2000/XP/Server 2003/Vista/7 (32/64-bit), Mac OS 10.4.x/10.5.x

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
