MODE D'EMPLOI GMI 52 GARMIN

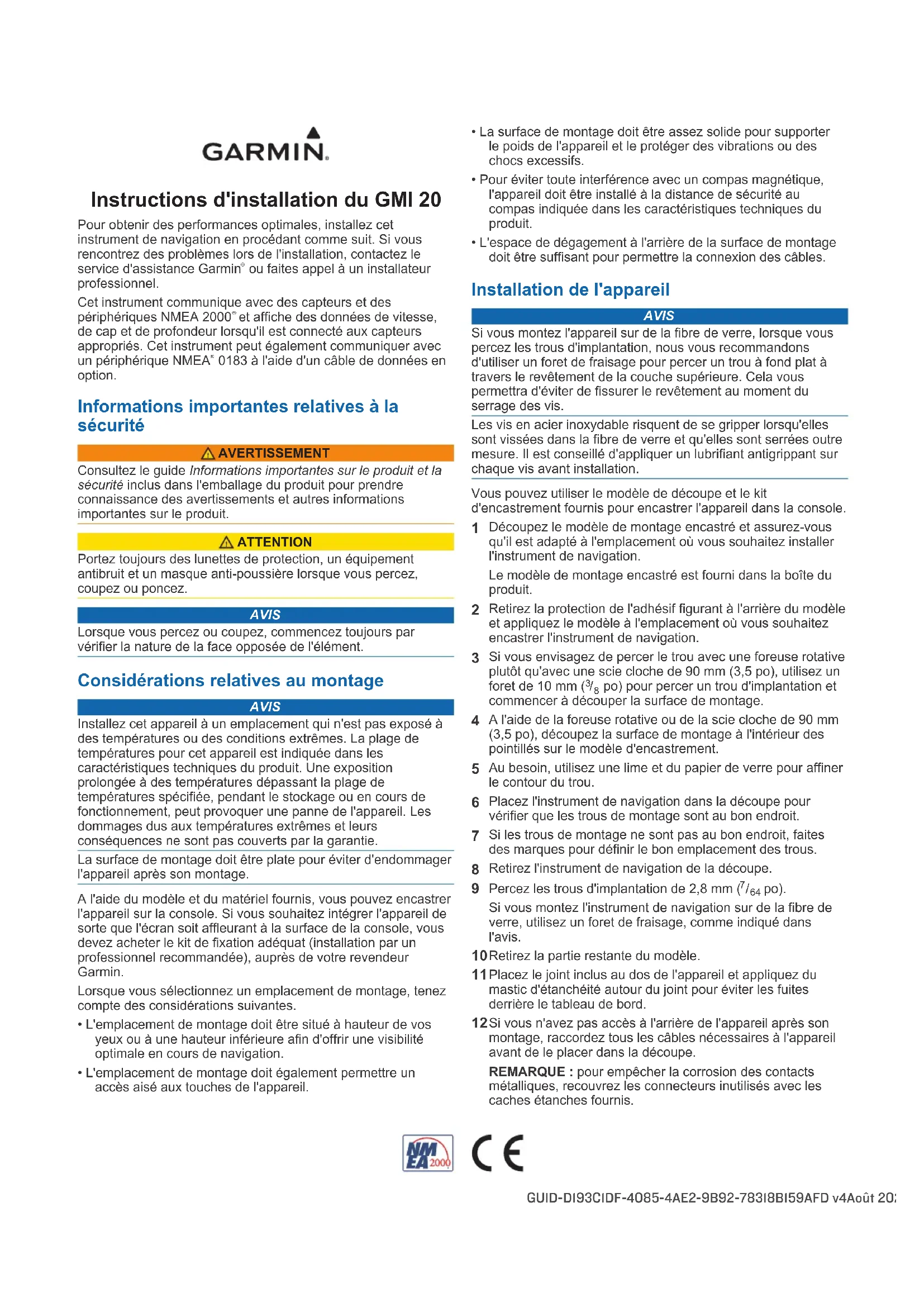

Instructions d'installation du GMI 20

Pour obtenir des performances optimales, installez cet instrument de navigation en procédant comme suit. Si vous rencontres des problèmes lors de l'installation, contactez le service d'assistance Garmin ou faites appel à un installateur professionnel.

Cet instrument communique avec des capteurs et des périphériques NMEA 2000 et affiche des données de vitesse, de cap et de profondeur lorsqu'il est connecté aux capteurs appropriés. Cet instrument peut également communiquer avec un périphérique NMEA 0183 à l'aide d'un cable de données en option.

Informations importantes relatives à la sécurité

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des averissements et autres informations importantes sur le produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou puncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'objet.

Considérations relatives au montage

AVIS

Installez cet apparéil à un emplacement qui n'est pas exposé à des températures ou des conditions extrêmes. La plage de températures pour cet apparéil est indiquée dans les caractéristiques techniques du produit. Une exposition prolongée à des températures dépassant la plage de températures spécifiée, pendant le stockage ou en cours de fonctionnement, peut provoquer une panne de l' apparéil. Les dommages dus aux températures extrêmes et leurs conséquences ne sont pas couverts par la garantie.

La surface de montage doit être plate pour éviter d'endommager l'appareil après son montage.

A l'aide du modele et du matériel fournis, vous pouvez encastrer l'appareil sur la console. Si vous souhaitez intégrer l'appareil de sorte que l'écran soit affleurant à la surface de la console, vous nevez acheter le kit de fixation ajustat (installation par un professionnel recommandée), auprès de votre revendeur Garmin.

Lorsque vous sélectionnez un emplacement de montage, tenez compte des considérations suivantes.

• L'emplacement de montage doit être situé à hauteur de vos yeux ou à une hauteur inférieure afin d'offrir une visibilité optimale en cours de navigation.

• L'emplacement de montage doit également permettre un accès ainsi aux touches de l'appareil.

• La surface de montage doit être assez solide pour supporter le poids de l'appareil et le protégger des vibrations ou des chocs excessifs.

• Pour éviter toute interférence avec un compas magnétique, l'appareil doit être installé à la distance de sécurité au compas indiquée dans les caractéristiques techniques du produit.
• L'espace de dégagement à l'arrière de la surface de montage doit être suffisant pour permettre la connexion des cables.

Installation de l'appareil

AVIS

Si vous montez l'appareil sur de la fibre de verre, lorsque vous perceze les trou s'd'implantation, nous vous recommendons d'utiliser un foret de fraisage pour percer un trou à fond plat à travers le revêtement de la couche supérieure. Cela vous permettra d'éviter de fissurer le revêtement au moment du serrage des vis.

Les vis en acier inoxydable risquent de se gripper lorsqu'elles sont visées dans la fibre de verre et qu'elles sont serrées autres mesure. Il est conseilé d'appliquer un lubrissant antigrippant sur chaque vis avant installation.

Vous pouvez utiliser le modele de découpe et le kit d'encastrement fournis pour encastrer l'appareil dans la console.

1 Découpez le modele de montage encastré et assurez-vous qu'il est adapté à l'emplacement où vous souhaitez installer l'instrument de navigation.
Le modele de montage encastré est fourni dans la boite du produit.
2 Retirez la protection de l'adhesif figurant à l'arrière du modele et appliquez le modele à l'emplacement où vous souhaitez encastrer l'instrument de navigation.
3 Si vous envisagez de percer le trou avec une foreuse rotative platôt qu'avac une scie cloche de 90~mm (3,5 po), utilisez un foret de 10~mm (^3 / 8 po) pour percer un trou d'implantation et commencer à découvertar la surface de montage.
4 A l'aide de la foreuse rotative ou de la scie cloche de 90 mm (3,5 po), découpez la surface de montage à l'intérieur des pointillés sur le modele d'encastrement.
5 Au besoin, utilisez une lime et du papier de verre pour affiner le contour du trou.
6 Placez l'instrument de navigation dans la découvert pour vérifier que les trous de montage sont au bon endroit.
7 Si les trouse de montage ne sont pas au bon endroit, faites des marques pour définir le bon emplacement des trouss.
8 Retirez l'instrument de navigation de la découpe.
9 Percez les trou s d'implantation de 2,8 mm (7 / 64 po).

Si vous montez l'instrument de navigation sur de la fibre de verre, utilisez un foret de fraisage, comme indiqué dans l'avis.

10Retirez la partie restante du modele.
11 Placez le joint inclus au dos de l'appareil et appliquez du mastic d'étanchéité autour du joint pour éviter les fuites derrière le tableau de bord.
12Si vous n'avez pas accès à l'arrière de l'appareil après son montage, raccordez tous les cables nécessaires à l'appareil avant de le placer dans la découpe.

REMARQUE : pour empêcher la corrosion des contacts métalliques, recouvre les connecteurs inutilisés avec les caches étanches fournis.

13 Placez l'instrument de navigation dans la découpe.
14Fixez solidement l'instrument de navigation sur la surface de montage à l'aide des vis fournies.

Si vous montez l'instrument de navigation sur de la fibre de verre, utilisez un lubrifiant antigrippant, comme indiqué dans l'avis.

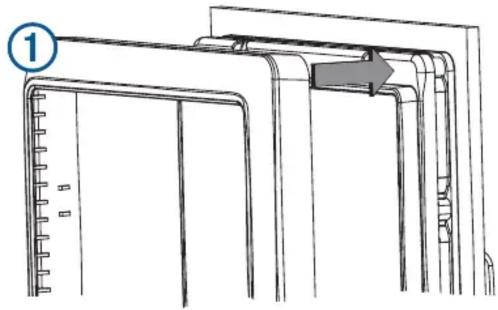

15Enclenchez le cache-vis sur l'appareil ①

Considérations relatives à la connexion

L'instrument de navigation se connecte à l'alimentation et à des sources de données via un réseau NMEA 2000.

Si l'instrument ne peut pas directement receivevoir de données NMEA 0183, il peut en revanche afficher des données NMEA 0183 provenant de sources connectées à un apparéil GNX™ 20 ou GNX 21 (vendu séparation) sur le même réseau NMEA 2000.

L'instrument peut aussi receivevoir des données provenant d'instruments et de capteurs Nexus à l'aide d'un apparéil GND™ 10 (vendu séparément).

Considérations relatives à la connexion NMEA 2000

AVIS

Si vous connectez cet apparéil à un réseau NMEA 2000 existant, le réseau NMEA 2000 doit déjà être branché sur une source d'alimentation. Ne connectez pas le cable d'alimentation NMEA 2000 à un réseau NMEA 2000 existant, car une seule source doit être connectée au réseau NMEA 2000.

Si vous connectez cet apparéil à un réseau NMEA 2000 existant ou à un bus moteur d'un autre fabricant, il est recommendé d'installer un isolateur d'alimentation NMEA 2000 (010-11580-00) entre le réseau existant et les apparéils Garmin.

Si vous installez un cable d'alimentation NMEA 2000, vous nevez le raccorder au commutateur d'allumage du bateau ou par l'intérimédiaire d'un autre commutateur en ligne.Les appeareils NMEA 2000 risquent de décharger votre batterie si le cable d'alimentation NMEA 2000 est branché directement sur cette dernière.

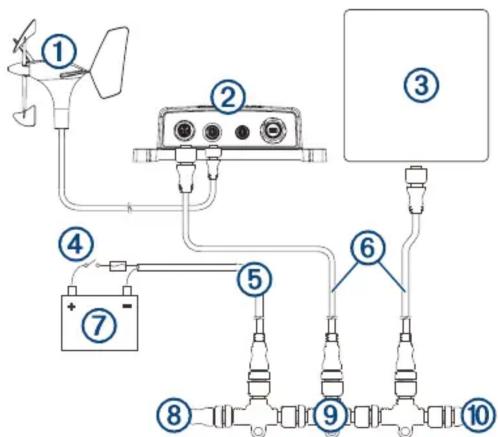

L'instrument de navigation se connecte à un réseau NMEA 2000 sur votre bateau. Le réseau NMEA 2000 alimentée l'instrument de navigation et fournit des données provenant de périhériques NMEA 2000 compatibles comme une girouette anémomètre. Les cables et les connecteurs NMEA 2000 fournis vous permettent soit de raccorder l'appareil à votre réseau NMEA 2000 existant, soit de creator un réseau NMEA 2000 de base si besoin est.

Si le NMEA 2000 ne vous est pas familier, consultez le chapitre « Concepts fondamentaux sur le réseau NMEA 2000 » du Rétéréntiel technique pour les produits NMEA 2000. Pour télécharger la référence, rendez-vous sur garmin.com/manuals /nmea_2000.

①	Girouette anémomètre
②	Passerelle Black Box GND 10
③	Instrument de navigation
④	Commutateur d'allumage ou en ligne
⑤	Câble d'alimentation NMEA 2000
⑥	Câble de dérivation NMEA 2000
⑦	Source d'alimentation
⑧	NMEA 2000 Borne ou Cable de horsale
⑨	NMEA 2000 Connecteur en T
⑩	NMEA 2000 Borne ou cable de horsale

Considérations relatives à la connexion NMEA 0183

• L'instrument de navigation peut receivevoir des données NMEA 0183 à partir d'un périhérique à l'aide d'un cable de données NMEA (non fourni), mais ne peut pas transmettre des données à partir du périhérique NMEA 0183 vers le réseau NMEA 2000.
• Si vous remplacez un instrument de navigation Garmin existant déjà équipé d'un cable de données NMEA, il n'est pas nécessaire d'acheter un nouveau cable de données, mais vous devrez peut-être replacer la bague de verrouillage quart de tour par une bague de verrouillage filtée. Contactez votre revendeur Garmin ou visitez le site www.garmin.com pour obtenir plus d'informations.
• Les instructions d'installation fournies avec votre apparéil compatible NMEA 0183 contiennent les informations nécessaires pour identifier les fils de transmission Tx/A (sortie +) et Tx/B (sortie -)
• Lors de la connexion de péripériques NMEA 0183 à l'aide de deux fils de transmission, il n'est pas nécessaire de relier le bus NMEA 2000 et le péripérisque NMEA 0183 à une même prise de terre.
• Lors de la connexion d'un périphérique NMEA 0183 à l'aide d'un seul fil transmission Tx (sortie), le bus NMEA 2000 et le périphérique NMEA 0183 doivent être reliés à une même prise de terre.
• Pour toute rallonge, vous devez utiliser un fil d'au moins 0,33mm^2 (22 AWG).
• Soudez et isolez tous les raccordements à l'aide d'un tube thermoretractable.

Couleur du fil	Fonction du fil
Rouge Un fil rouge estprésent sur certains câbles de données et ne doit pas être connecté.
Noir Accessoire (-). Ce fil est utilisé lors de la connexion d'un instrument de navigation à une antenne Garmin GPS HVS.
Jaune Accessoire (+). Ce fil est utilisé lors de la connexion d'un instrument de navigation à une antenne Garmin GPS HVS.
Bleu Tx/A (sortie +). Ce fil est utilisé lors de la connexion d'un instrument de navigation à une antenne Garmin GPS HVS.
Blanc Tx/B (sortie -). Ce fil est utilisé lors de la connexion d'un instrument de navigation à une antenne Garmin GPS HVS.
Marron Rx/A (entrefée +)
Vert Rx/B (entrefée -)

Schémas de connexions NMEA 0183

Ce schéma représenté un exemple de connexion à un périphérique NMEA 0183 standard à l'aide de deux fils de transmission (Tx).

Élement Description

①	Instrument de navigation avec un cable de données NMEA (non fourni)
②	Source d'alimentation
③	Péripétrique compatible NMEA 0183

Éléments	Fonction du fil Garmin	Couleur du fil Garmin	Fonction du fil du péripérisque NMEA 0183
1	Non applicable Non applicable Alimentation
2	Non applicable Non applicable Terre d'onnées
3	Rx/A (entée +) Marron Tx/A (sortie +)
4	Rx/B (entée -) Vert Tx/B (sortie -)

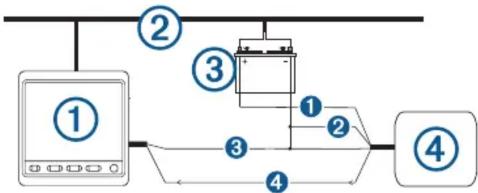

Ce schéma représenté un exemple de connexion à un périphérique NMEA 0183 standard à l'aide d'un seul fil de transmission (Tx).

Élement Description

①	Instrument de navigation avec un cable de données NMEA (non fourni)
②	Réseau NMEA 2000 ( doit être relié à la même prise de terre que le cable de données NMEA)
③	Source d'alimentation
④	Péripétrique compatible NMEA 0183

Éléments	Fonction du fil Garmin	Couleur du fil Garmin	Fonction du fil du périque NMEA 0183
1	Non applicable Non applicable Alimentation
2	Non applicable Non applicable Terre alimentation
3	Rx/B (entée -) Vert Terre données
4	Rx/A (entée +) Marron Tx

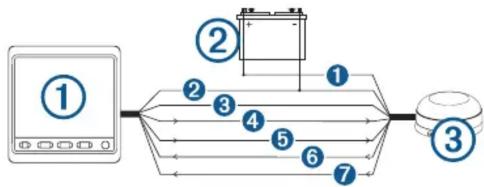

Ce schéma représenté un exemple de connexion à une antennée GPS HVS Garmin.

Élement Description

①	Instrument de navigation avec un cable de données NMEA (non fourni)
②	Source d'alimentation
③	Antenne GPS HVS Garmin

Éléments	Couleurs des fils de l'instrument de navigation	Couleurs des fils de l'antenne
1	Non applicable	Rouge
2	Noir	Noir
3	Jaune	Orange
4	Bleu	Blanc
5	Blanc	Blanc/orange
6	Marron	Gris
7	Vert	Blanc/rouge

Caracteristiques techniques

Caracteristique	Mesure
Dimensions sans capot de protection (H×L×P)	110 x 115 x 30 mm(4,33 x 4,53 x 1.18")
Dimensions avec capot de protection (H×L×P)	115 x 120 x 35,5 mm(4,53 x 4,72 x 1,40")
Poids sans pare-soileil	247 g (8,71 onces)
Poids avec pare-soileil	283 g (9,98 onces)
Plage de températures	De -15 à 70 °C (de 5 à 158 °F)
Distance de sécurité du compas	209 mm (8,25 po)
Matériau	Boîtier : hermétiquement fermé, en polycarbonate, étanche conformément aux normes IEC 60529 IPX7Lentille : verre avec traitement antire-flets
Luminosité	1200 cd/m2(NIT)
Consommation principale	3 W max.
Tension maximale de l'appa-reil	32 V c.c.
Tension d'entrée NMEA 2000	De 9 à 16 V CC
Numéro d'équivalence de charge (LEN) NMEA 2000	7 (350 mA à 9 V c.c.)

Données PGN NMEA 2000

Transmission et réception

PGN Description
059392	Reconnaissance ISO
059904	Requête ISO
060928	Réclamation d'adresse ISO
61184	Informations produit
126208	NMEA : fonction de groupe de commande/de requête/d'accap-tation
126996	Informations produit

Emetre

PGN Description

126464 Fonction de groupe de liste PGN de transmission

Réception

PGN Description
126992	Heure du système
127245	Barre
127250	Cap du bateau
127488	Paramètres moteur : mise à jour rapide
127489	Paramètres moteur : dynamiques
127508	Etat de la batterie
128259	Vitesse : eaux référencées
128267	Profondeur de l'eau
129025	Position : mise à jour rapide
129026	COG et SOG : mise à jour rapide
129029	Données de position GNSS
129283	Erreur transversale
129284	Données de navigation
129285	Navigation, informations itinéraire/waypoint
129539	Coefficient d'affaillissement de la précision (DOP) GNSS
130306	Données sur les vents
130310	Paramètres environnementaux
130311	Paramètres environnementaux
130312	Température
130313	Humidité
130314	Pression réelle

Informations NMEA 0183

Lorsqu'il est connecté à un périphérique compatible NMEA 0183 en option, l'instrument peut receivevoir les expressions NMEA 0183 suivantes.

Expression	Description
BOD Relèvement (origine à destination)
DBT Profondeur sous la sonde
DTM Datum(système géodésique) utilisé
DPT Profondeur
GGA Données de positionnement GPS (Global Positioning System)
GLL Positiongéographique (latitude et longitude)
GRMB Données GPS
GRME Données de position GPS erronée
GSA CAP GNSS et satellites actifs
GSV Satellites GNSS déteçés
HDG Cap, écarts et variation
HDM Cap,magnétique
HDT Cap,réal
MDA Composite météorologique
MTW Température de l'eau

Expression	Description
MWD	Direction et vitesse du vent
MWV	Vitesse et angle du vent
RMB Informations de navigation minimum commandées
RMC Données spécifiques GNSS minimum commandées
THS Données du gyrocompas
VHW	Vitesse surface et cap
WPL Position du waypoint
XTE	Erreur transversale

Vou puez acheter des informations complètes relatives au format et aux expressions de la National Marine Electronics Association (NMEA) auprès de : NMEA, Seven Riggs Avenue, Severna Park, MD 21146 USA (www.nmea.org)
