Type de produit	Ventilateur d'extraction
Marque	Air King
Modèle	AK100D
Alimentation	120 V, 60 Hz
Fonctions principales	Extraction d'air, deux vitesses (normale et haute)
Usage	Ventilation générale exclusivement
Type d'installation	Nouvelle construction ou existante, au plafond ou mur
Espace requis	Dégagement minimum 20,3 cm (8 po), entraxe solives 40,6 cm (16 po) ou 61 cm (24 po)
Conduit recommandé	Rigide de 4 po (10,2 cm) ou plus, vers l'extérieur
Mise à la terre	Obligatoire
Sécurité	Ne pas utiliser avec variateur de vitesse électronique ; ne pas utiliser dans les cuisines ; protection DDFT recommandée au-dessus baignoire/douche
Isolation	Contact direct (type IC) ; peut être recouvert d'isolant
Nettoyage grille	Détergent doux, chiffon doux, sécher complètement avant réinstallation ; ne pas utiliser d'abrasif
Nettoyage ventilateur	Aspirateur ou chiffon sec ; ne jamais immerger les parties électriques
Garantie	1 an pour l'acheteur original (durable jusqu'à transfert)
Service client	Sans frais 800-465-7300, lun-ven 8h-16h HNE
Pièces détachées (exemples)	Grille (5S1202005), Traverses de montage (5S1299002), Canal de montage (5S1202122), Assemblement de collet (5S1299111), Assemblement de ventilateur (5S2 202401), etc.
Conformité	Aux codes locaux et nationaux

FOIRE AUX QUESTIONS - AK100D Air King

Comment installer le ventilateur Air King AK100D ?

Assurez-vous que l'alimentation est coupée. Choisissez un emplacement avec dégagement d'au moins 20,3 cm. Installez les rails de montage dans le canal, fixez les traverses aux solives. Raccordez le conduit au collet et évacuez vers l'extérieur. Effectuez le câblage selon les schémas (voir notice). Branchez le moteur et installez la grille. Rétablissez l'alimentation.

Quel type de conduit utiliser pour l'évacuation ?

Il est recommandé d'utiliser un conduit rigide de 4 po (10,2 cm) ou plus. Utilisez le chemin le plus court et le plus droit possible. Isolez les conduits pour réduire les pertes de chaleur et la condensation. Scellez les joints avec du mastic.

Comment nettoyer la grille du ventilateur ?

Retirez la grille en pressant les ressorts. Nettoyez-la avec un détergent doux (ex. liquide vaisselle) et un chiffon doux. Séchez-la complètement avant de la réinstaller. N'utilisez jamais d'abrasifs ou de poudre à récurer.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Assurez-vous que la fiche de raccord du moteur est bien branchée dans le réceptacle. Vérifiez le câblage. Si le moteur est défectueux, contactez le service client.

Comment raccorder le ventilateur pour deux vitesses ?

Pour une ventilation continue, connectez le fil noir du ventilateur au fil chaud et le fil jaune via un interrupteur duplex. Pour une ventilation intermittente, utilisez deux interrupteurs : un pour marche/arrêt (noir) et un pour changement de vitesse (jaune). Voir schémas dans la notice.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, il est formellement interdit d'utiliser ce ventilateur avec un régulateur de vitesse électronique. Cela pourrait causer un incendie ou un choc électrique.

Où puis-je trouver les pièces de rechange ?

Les pièces de rechange sont disponibles chez Air King. Le numéro de pièce figure sur la liste dans la notice (ex. grille 5S1202005). Contactez le service client au 800-465-7300.

Quelle est la durée de la garantie ?

La garantie est d'un an à compter de la date d'achat pour l'acheteur original, jusqu'au transfert du produit. Elle couvre les défauts de fabrication. Preuve d'achat requise.

Comment contacter le service client ?

Vous pouvez contacter le service client Air King sans frais au 800-465-7300, du lundi au vendredi de 8h à 16h HNE. Ayez le numéro de modèle et le style.

Le ventilateur est-il adapté pour une salle de bain ou au-dessus d'une baignoire ?

Oui, mais si installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié et connecté à un circuit protégé par DDFT (disjoncteur différentiel). Suivez les codes locaux.

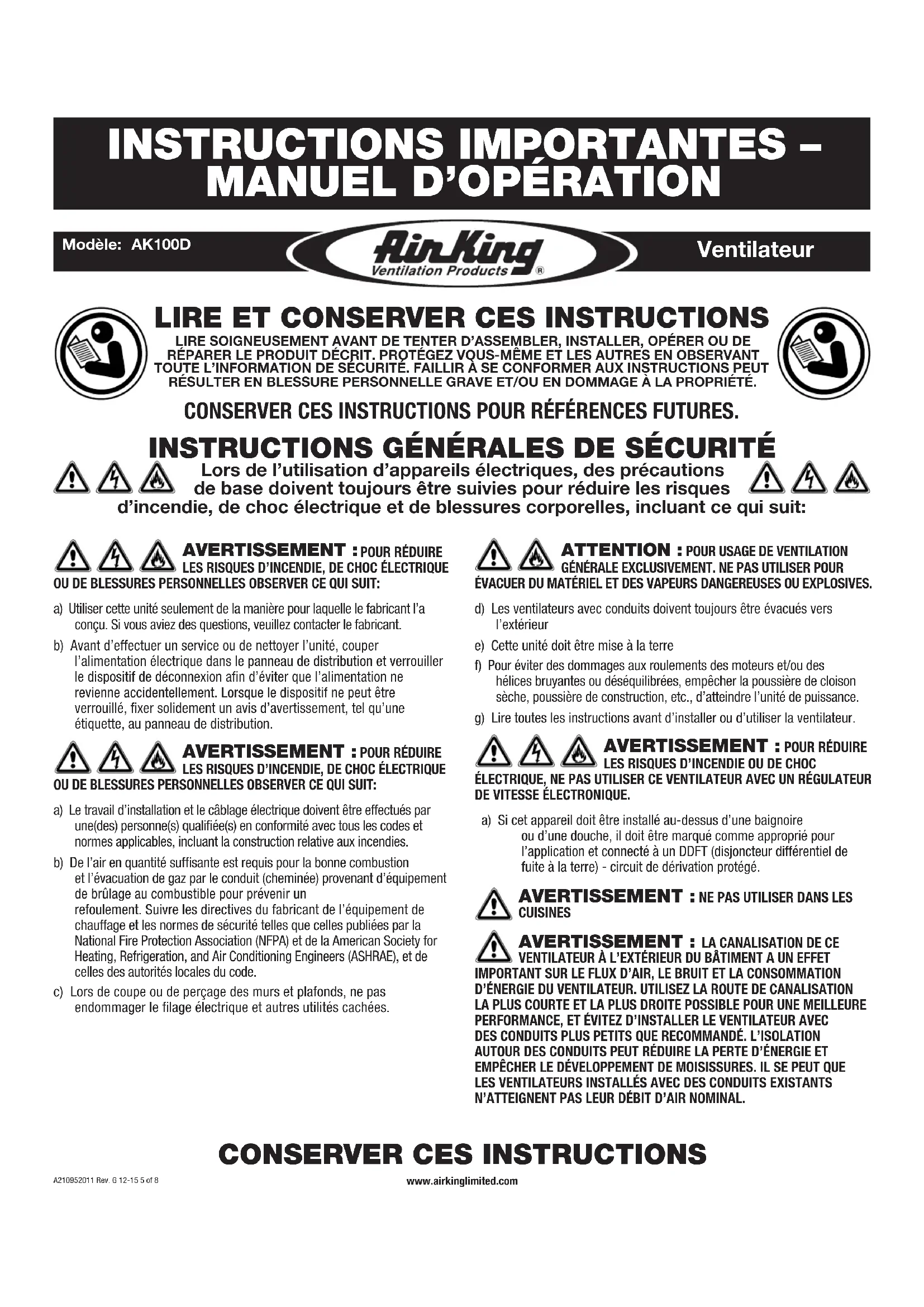

MODE D'EMPLOI AK100D Air King

Lors de l'utilisation d'appareils électriques, des précautions

de base doivent toujours être suivies pour réduire les risques

d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous avez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE

Ou de blessures personnelles observer ce qui SUIT:

a) Le travail d'installation et le câblage électrique doit être effectué par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilisés cachées.

ATTENTION : POUR USAGE DE VENTILATION

GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur e) Cette unité doit être mise à la terre f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance. g) Lire toutes les instructions avant d'installer ou d'utiliser le ventilateur.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE OU DE CHOC

ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT: NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À L'EXTÉRIEUR DU BâtIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POURUNE MEILLEURE PERFORMANCE, ET EVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

Instructions d'installation

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

Préparation du ventilateur d'évacuation

1. Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir:

1 - Grille 4 - Traverses de Montage 1 - Ensemble de clapet (attaché) 1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés.

Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plat Fond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur du jusqu'à 1,9cm (3/4po). Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage inclus.

1. Sélectionnez le knock-out électrique le plus pratique et retirez à l'aide d'un tournevis à lame droite et installez un connecteur électrique approuvé (Figure 1).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

Nouvelle construction

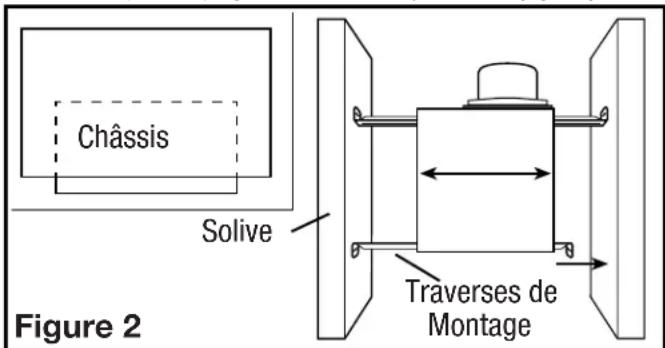

1. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier, serrez les vis de montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la solive. Alignez le châssis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez le boîtier dans la position finale (Figure 2).

Construction existante

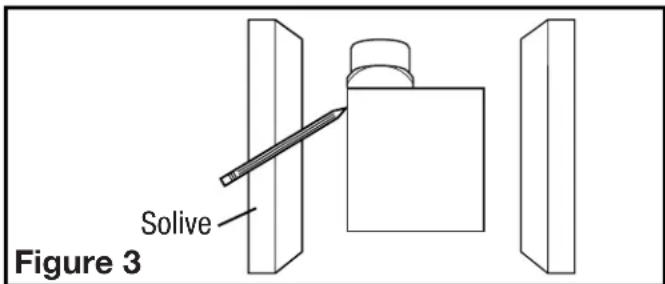

1. Placer le boîtier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 3). Mettez le boîtier de côté et déduisez l'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilisées masquées. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier serrez les vis de montage de sorte que le canal soit bien en place. Positionnez le boîtier dans le trou préalablement découpé de sorte qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solives (Figure 2).

Conduits

NOTE: UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE

ATTENTION : TOUS LES CONDUITS DOIVENT ETRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

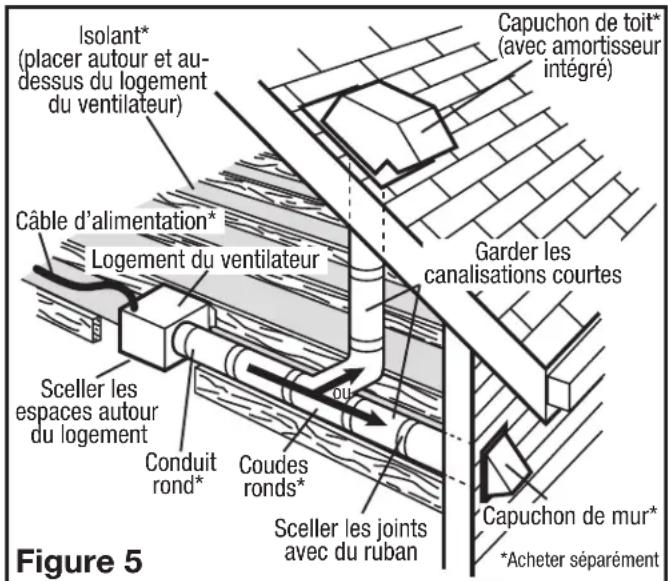

REMARQUE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation plus courte et la plus droite possible pour une meilleure performance, et évitez d'inclure le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

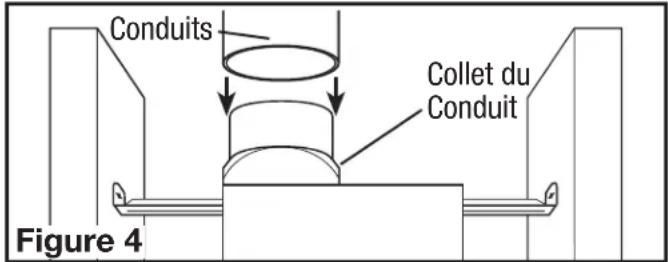

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 4). Fixer en place à l'aide de ruban ou de serre-joint. Toujours écarter le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité BASSE de restriction sont utilisées.

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellées avec du mastic ou tout autre matériel similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

Cablage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNECTIONS DOIVENT ETRE

FAITES EN CONFORMITE AVEC LES CODES ELECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N'ETIES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE CÁBLAGE ELECTRIQUE, RECOURREZ AUX SERVICES D'un ELECTRICIEN QUALIFIÉE.

REMARQUE: cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage interieur. Les deux méthodes sont également efficaces.

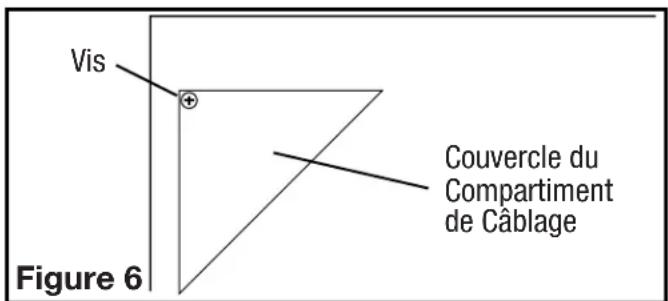

1a. Compartiment de Câblage Exterieur : enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 6).

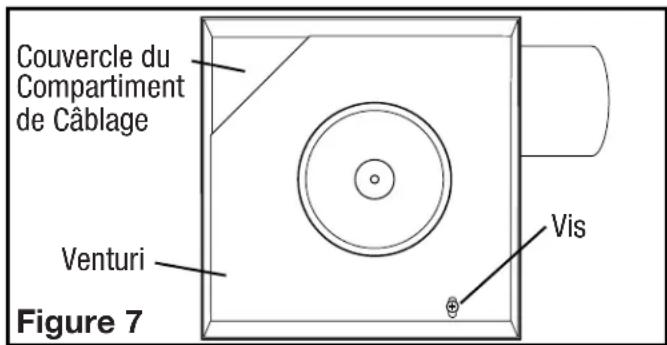

1b. Compartiment de Câblage Intérieur: Enlever la vis retenant en place l'ensemble venturi du ventilateur et soulever pour sortir l'assemblage hors du châssis (Figure 7). Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 8).

REMARQUE: Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.

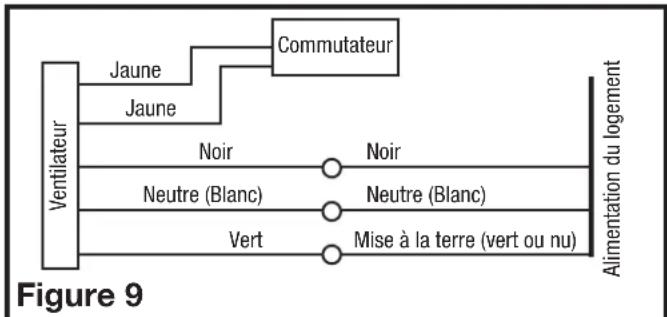

1. Ventilation continue: Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue e la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre, pour relier le fil jaune chaud du ventilateur à l'entrée de l'interrupteur. Connectez le deuxième fil jaune du ventilateur au côté de sortie du commutateur. Fermer l'interrupteur changera la vitesse de normale à haute vitesse (Figure 9).

1. Ventilation intermittente : Pour les ventilateurs à deux vitesses, raccordés pour une ventilation intermittente avec un interrupteur à bascule duplex standard (comme Leviton 5224-2W non inclus) u ventilateur au fil de terre de la source d'alimentation. Mettez à terre les interrupteurs correctement. Connectez le fil noir de la source d'alimentation à un côté de l'interrupteur. Connectez le fil noir du ventilateur à l'autre côté de l'interrupteur. Connectez 1 fil jaune du ventilateur à chaque côté de l'interrupteur. Le commutateur avec les connexions noires met le ventilateur en marche et arrêt. Le commutateur avec les connexions jaune change la vitesse entre haute et basse (Figure 10).

REMARQUE: L'unité doit être mise à terre selon tous les codes locaux et nationaux.

1. Réinstallez la couverture du compartiment du fil et le venturi du ventilateur en suivant les instructions à la réciproque de l'objet 1B de la section 5 du câblage. Assurez-vous que tous les fils sont contenus à l'intérieur du compartiment du fil.

Complétion de l'installation

1. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.

REMARQUE: Ce ventilateur est donc pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

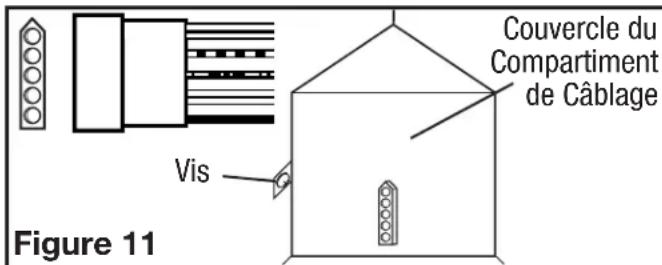

1. Branchez le cordon de raccord rapide du moteur du ventilateur dans le réceptacle situé sur la couverture du compartiment du fil. La corde s'insérera seulement d'une seule manière dans le réceptacle (Figure 11).

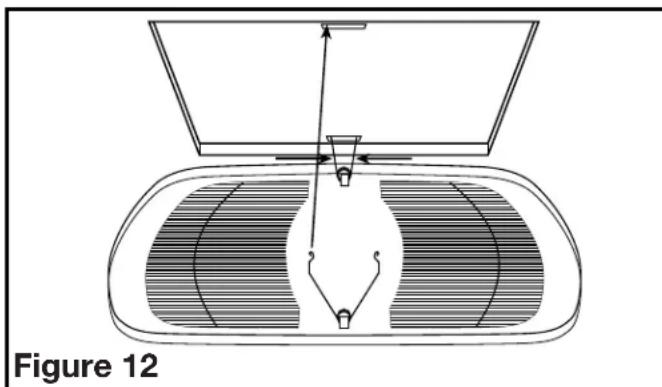

1. Installer la grille en pressant ensemble les deux extrémités des ressorts et en les installant dans les fentes du châssis du ventilateur. Pousser la grille en position (Figure 12).

1. Restaurer l'alimentation et tester votre installation.

Attention : vous assurer que l'alimentation est COUPEE au panneau de service avant de commencer l'installation.

1. Nettoyage de la grille: Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE POUDRÉ À RECURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 - Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer dilatérement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUÉS DANS L'EAU.

Guide de dépannage

1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut être décle.nché. 1d. La moteur est terminée	1a. Un fusible peut être grillé ou un disjoncteur est décle.nché. 1b. La fiche de raccord du moteur n'est pas connectée. 1c. Le câblage n'est pas raccordé correctement. 1d. Remplacez la moteur	1a. Remplacer le fusible ou réinitialiser le disjoncteur. 1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité. 1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation. s'évacue vers l'extérieur.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche. 3b. L'hélice du ventilateur frote contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité. 3b. Appeler votre marchand pour un service.

Garantie limitee

CE QUE COUVRE CETTE GARANTIE: Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant une (1) année de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même méthode ou une méthode comparable.

CE QUE CETTE GARANTIE NE COUVRPE PAS: Cette garantie ne s'applique pas si le produit etait endomagou or arrete de fonctionner en raison d'un accident, d'une mauvaise manipulation ou operation, de dommages d'expedition, d'abus, de mauvasse utilisation, de reparation faite ou tentees non autorises. Cette garantie ne couve pas les coûts d'expedition pour le retour des produits a Air King pour la reparation ou le remplacement. Air King payera les frais d'expedition de retour de Air King apres les reparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQUÀ CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÉRE LE PRODUIT, CELUI QUI SE PRODUT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCNE RESPONSABILÉT EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTeurs OU RECEPTACLES DE MAISON. MALGRE N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITE D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITE SE TERMINERA AVEC L'EXPRESSION DE LA PERIODE DE GARANTIE.

Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certaines autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle:

Sans frais [phone]

Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre,

du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit).

Veuillez ne pas renvoyer le produit à l'endroit de l'achat.

www.airkinglimited.com

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUÉS, OBSOLETE S ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAIONS DE SURETÉ, BEAUCOUP

DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE

PLACEMENT.

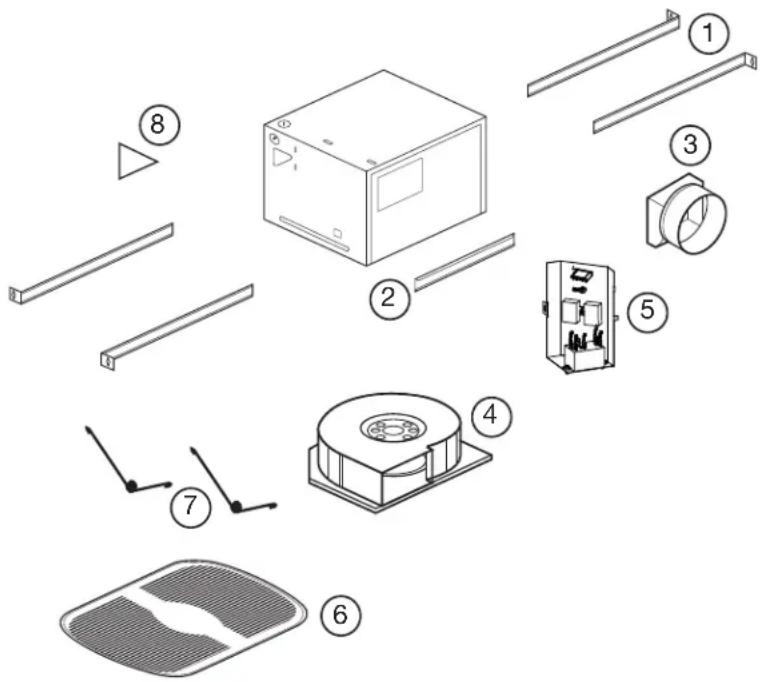

#	Q'té.	Description	# de piece de remplacement
1	4	Traverses de Montage	5S1299002
2	2	Canal de Montage	5S1202122
3	1	Assemblement de collet	5S1299111
4	1	Assemblement de ventilateur 5S2	202401
5	1	Compartment de Câblage	5S1202627
6	1	Grille	5S1202005
7	1	Ressorts de la grille	5S1202006
8	2	Couvercle de Câble Externe	5S1202007

Installateur:

Endroit de l'achat:
