Caractéristiques Techniques	Téléviseur LG 65UT570H0UB, écran 65 pouces, résolution 4K UHD (3840 x 2160)
Type d'écran	LED
Fréquence de rafraîchissement	60 Hz
Connectivité	3 ports HDMI, 2 ports USB, Ethernet, Wi-Fi intégré
Audio	2 x 10 W, Dolby Digital
Dimensions (L x H x P)	1450 x 840 x 80 mm (sans pied)
Poids	30 kg (avec pied)
Utilisation	Idéal pour le visionnage de films, séries, jeux vidéo et contenu en streaming
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations Générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - 65UT570H0UB LG

Comment connecter mon téléviseur LG 65UT570H0UB à Internet ?

Pour connecter votre téléviseur à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis choisissez 'Configurer le réseau'. Suivez les instructions pour vous connecter à votre réseau Wi-Fi ou utilisez un câble Ethernet.

Pourquoi mon téléviseur ne s'allume-t-il pas ?

Vérifiez que le téléviseur est bien branché sur une prise fonctionnelle. Assurez-vous également que la télécommande fonctionne et que les piles sont en bon état.

Comment effectuer une mise à jour du logiciel sur mon téléviseur ?

Accédez au menu 'Paramètres', sélectionnez 'À propos du téléviseur', puis 'Mise à jour du logiciel'. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Mon téléviseur ne détecte pas les chaînes lors de la recherche automatique. Que faire ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Ensuite, allez dans 'Paramètres', sélectionnez 'Chaînes', puis 'Recherche automatique'. Si le problème persiste, essayez de réinitialiser le téléviseur aux paramètres d'usine.

Comment régler les paramètres d'image sur mon LG 65UT570H0UB ?

Appuyez sur le bouton 'Paramètres' de la télécommande, sélectionnez 'Image' et ajustez les paramètres tels que la luminosité, le contraste et la saturation selon vos préférences.

Le son de mon téléviseur est décalé par rapport à l'image. Que faire ?

Vérifiez les paramètres de synchronisation audio dans le menu 'Son'. Vous pouvez ajuster le délai audio pour qu'il corresponde à l'image. Assurez-vous également que les câbles audio sont correctement connectés.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans le menu 'Paramètres', sélectionnez 'À propos du téléviseur' et choisissez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Puis-je installer des applications tierces sur mon téléviseur LG 65UT570H0UB ?

Le téléviseur LG 65UT570H0UB ne prend pas en charge l'installation d'applications tierces. Vous pouvez cependant utiliser des appareils externes comme un dongle Chromecast ou un box TV pour accéder à des applications supplémentaires.

Comment régler le volume de mon téléviseur ?

Utilisez la télécommande pour ajuster le volume. Vous pouvez également accéder au menu 'Son' dans les paramètres pour ajuster les niveaux de volume et les paramètres audio.

Comment utiliser le mode économie d'énergie sur mon téléviseur ?

Accédez au menu 'Paramètres', sélectionnez 'Image' puis 'Mode d'économie d'énergie'. Choisissez le mode qui convient le mieux à vos besoins pour réduire la consommation d'énergie.

MODE D'EMPLOI 65UT570H0UB LG

Sécurité et références

TÉLÉVISEUR À DEL*

• La mention « Téleviseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

43UT570H0UA 43UT670H0UA 49UT770H0UA

49UT570H0UA 49UT670H0UA 55UT770H0UA

55UT570H0UA 55UT670H0UA 65UT770H0UB

65UT570H0UB 75UT770H0UA

Directives de sécurité importantes

• Lisez ces directives.
• Conservez ces directives.
• Soyez attentif à tous les averissements.
  Suivez toutes les directives.
  N'tutilisez pas cet appeareil pres de I'eau.

• Nettoyez-le uniquement avec un linge sec.

• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.

• N'installez pas l'appareil pres de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre apparemil (y compris les amplificateurs) produitant de la chaleur.
• Ne contourez pas la fonction sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la replacer.
• Protégéz le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pince, particulièrement près de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommendés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommandé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un basculement.

• Débranchez cet apparéil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la prise ou le cordon d'alimentation est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.

Avertissement! Directives de sécurité

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVIR

MISE EN GARDE: AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRÊRÉ). AUCUNE PIECE POUVANT ÉTRÉ REPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTERIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la presence d'une tension dangereuse non isolée à l'intérieur du boitier de l'appareil qui pourrait etre d'une puissance suffisante pour causer une decharge electrique.

Ce symbole vise à alerter l'utilisateur de la presence de directives d'utilisation et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil. AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

POUR EVITER LA PROPAGATION DES FLAMMES, MAINTENEZ EN TOUT TEMPS L'APPAREIL À L'ÉCART DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
- N'installez pas le téléviseur ni la télécommande dans les environnementes suivants:

• En exposition directe à la lumière du soleil.
• Dans une zone avec une forte humidité comme une salle de bains.
• À proximé d'une source de chaleur comme une cuisine et tout autre appeil produit de la chaleur.
• À proximé des comptoirs de cuisine ou des humidificateurs où ils peuvent facilement être exposés à la vapeur ou à l'huile.
• Dans une zone exposée à la pluie ou au vent.
• Dans une zone où il existe un risque de ruissellement ou d'élaboussure. Évitez deposer des objets contenant du liquide, comme des vases, des tasses, etc., sur l'appareil ou au-dessus

de celui-ci (par exemple, sur une tablette).

• À proximé d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.
• Dans un endroit très poussiéreux.

Cela pourrait entrainer des risques d'incendie, de décharge électrique, de combustion ou d'explosion, de mauvais fonctionnement ou d'alteration du produit.

Aération

• Installez votre téléviseur à un endroit où l'aération est suffisante. Ne l'installez pas dans un espace restreint comme une bibliothèque.
• N'installez pas le produit sur un tapis ou un coussin.

• N'obstruiez pas les ouvertures de l'appareil et ne le recouvre pas avec du tissu ou tout autre matériel lorsqu'il est branché.

• Prenez soit de ne pas toucher aux ouvertures d'aération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d'aération peuvent devenir chaudes.

• Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pince, coince dans une porte ou piétine. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.
• Ne déplacez pas le télévisueur lorsque le cordon d'alimentation est branche.
• N'utilisez pas un cordon d'alimentation endommagé ou desseré.
  Assurez-vous de bien saisir la fiche lorsqu'vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branchez pas trop d'appareils dans une même prise de courant alternatively, car cela pourrait cause un incendie ou une décharge électrique.

- Débranchement de l'appareil de la source d'alimentation principale

• La fiche d'alimentation permet d'effectuer le débranchement. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

• Ne laisses pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et cause des blessures graves.

• Mise à la terre d'antennes extérieures (peut varier selon le pays):

• Si une antenne extérieure est installée, prenez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximé des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entraîner en contact avec de telles lignes électriques ou de tels circuits d'alimentation. Cela pourrait entrainer de graves blessures ou un décès. Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique. L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du cable de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des electrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70

• Mise à la terre (Sauf pour les apparèils non mis à la terre.)

• Un téléviseur doté d'une fiche électrique à trois broches mise à la terre doit être branché dans une prise électrique c.a. à trois broches mise à la terre. Assurez-vous que le cable de mise à la terre est branché correctement afin d'éviter les risques de décharge électrique.

• Ne touchez jamais cet apparéil ou l'antenne en cas d'orage. Vous pourriez receiveoir une décharge électrique.
  Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées et, dans des cas extrêmes, un incendie peut se produit.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touche pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez receiveoir une décharge électrique.
• Si l'une des situations énoncées ci-dessous se

produit, débranchez immédiatement le produit et communiquez avec le service à la clientèle de votre région.

• Si le produit a été endommagé.
• Si de l'eau ou une autre substance s'infiltrre dans le produit ( comme dans l'adaptateur c.a., le cordon d'alimentation ou le téléviseur).
• Si une odeur de fumée ou une odeur étrange se dégage du téléviseur.
• En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été éteint au moyen de la télécommande ou du bouton.

• N'utilise pas d'appareils ELECTriques à haute tension à proximate du téléviseur (p. ex. un tue-mouche electrique). Cela pourrait entrainer un mauvais fonctionnement de l'appareil.
• Ne tentez enaucun cas de réaliser des modifications sur cet apparéil sans avoir obtenu l'autorisation écrite de LG Electronics au préalable. Cela pourrait entrainer des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communiquez avec le service à la clientèle de votre région. Une modification non autorisée pourrait entrainer la revocation de l'autorisation d'utilisation de cet apparéil.
• N'utilise que des pieces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entrainer des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'alteration du produit.
• Ne démonze jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipuez l'adaptateur avec soin pour éviter de l'échapper ou de le cogner. Un impact pourrait l'endommager.
• Pour réduire les risques d'incendie ou de décharge électrique, ne touche pas le téléviseur si vous avez les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, sechez ou époussetez la fiche soignement.

- Piles

• Rangez les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.
• Ne court-circuitez pas les piles, ne les démonze pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas etre exposées à une chaleur excessive.

Déplacement

• Lorsque vous déplacez le téléviseur, assurez-vous qu'il est étant, débranché, et que tous les cables ont été retirés. La présence d'au moins deux personnes peut être requise pour déplacer un téléviseur de grande taille. N'exerce aucune pression sur le panneau avant du téléviseur. Cela pourrait entraîner des risques d'incendie ou de blessures ou endommager le produit.
• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Évitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec l'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un object pointu ( comme un ongle, un crayon ou un stylo) et évitez d'égratigner l'écran. Cela pourrait l'endommager.

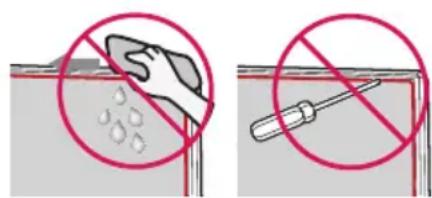

Nettoyage

• Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un chiffon doux et sec. Ne vaporisez pas d'eau ou autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entraîner des risques de décharge électrique ou endommager le produit.

Preparation

• Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'image présente peut ne pas correspondre à votre téléviseur.
• L'affichage à l'écran de votre téléviseur peut différer légèrement de l'illustration duprésent manuel.

• Les menus et les options offerts peuvent différer en fonction des entrées ou du modele de produit que vous utilisez.

• De nouvelles fonctionnalités pourraient être ajoutées ultérieurement à ce téléviseur.

• L'appareil doit être branché pres d'une prise électrique facilement accessible. Certains apparueils ne doivent pas être allumés ou eteints au moyen d'un bouton, mais en eteignant l'appareil et en débranchant le cordon d'alimentation.
• Les articles fournis avec votre produit peuvent varier selon le modele.
• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.

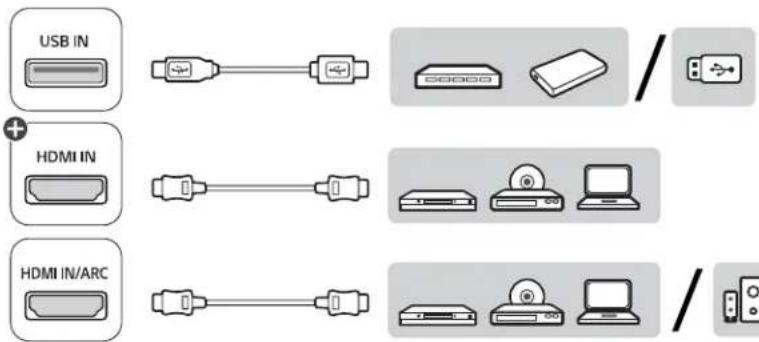

• Pour que la connexion soit optimale, les connecteurs des cables HDMI et des dispositifs USB devraient avoir un rebord de moins de 10mm (0,39 po) d'épaissur et de moins de 18mm (0,7 po) de largeur.
• Si le cable ou la clé USB n'entre pas dans le port USB du téléviseur, servez-vous d'un cable de rallonge compatible avec USB 2.0.
  Utilisez un cable certifié portant le logo HDMI.
• Si vous n'utilise pas un cable HDMI certifié, l'écran peut ne pas s'afficher ou un problème de connexion peut se produit.

(Types de cables HDMI recommendés)

• Câble HDMI®/™ ultra haute vitesse (3 m (9,84 pi) ou moins)

^A 0mm (0,39 po)
^ B ≧ 8 mm (0,7 po)

• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas de composants non approvés.
• Tout dommage ou toute blessure résultat de l'utilisation d'un composant nonapprové n'est pas couvert par la garantie.

Articles supplémentaires en option

Des articles supplémentaires en option peuvent être replacés ou modifiés à des fins d'amélioration de la qualité, sans préavis. Communiquez avec votre détaillant pour vous procurer ces articles. Ces dispositifs ne fonctionnent qu'avac certains modèles. Le nom ou la conception du modele peuvent être modifiés selon les conditions ou les politiques du fabricant. (Selon le modele)

Telecommande Magic

AN-MR18HA

Verifiez si le modele de votre téléviseur prend en charge une fonctionnalite Bluetooth dans les caractéristiques techniques du module sans fil pour confirmer qu'il peut etre utilise avec la télécommande Magic.

Support mural

Assurez-vous d'utiliser les vis et les fixations murales qui repondent aux normes VESA. Les dimensions standards des trousse de fixation murale sont indiquées dans le tableau suivant.

Modèle	43UT570H0UA 43UT670H0UA 49UT770H0UA	49UT570H0UA 55UT570H0UA 49UT670H0UA 55UT670H0UA 55UT770H0UA
VESA (A x B) 200 x 200 300 x 300
Vis standard M6 M6
Nombre de vis 4 4
Fixation murale (en option)	LSW240B MSW240	OLW480B MSW240

Modèle	65UT570H0UB 65UT770H0UB	75UT770H0UA
VESA (A x B) 300 x 300	00 600 x 400
Vis standard M6 M8
Nombre de vis 4 4
Fixation murale (en option)	OLW480B LSW640B

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécurité sans égard au type et à la taille du téléviseur.

• Il est recommandé de déplacer le télévisueur en utilisant la boîte ou le matériel d'emballage d'origine.
• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les cables.
  Lorsque you manipulez le téléviseur, veillez a ce que I'ecran ne soit pas oriente vers vous pour eviter de I'endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille du haut-parleur.

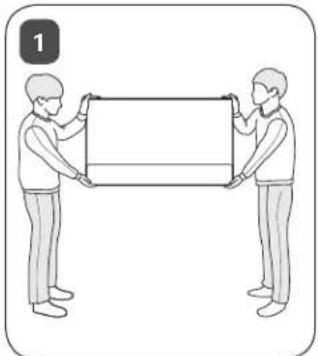

• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.

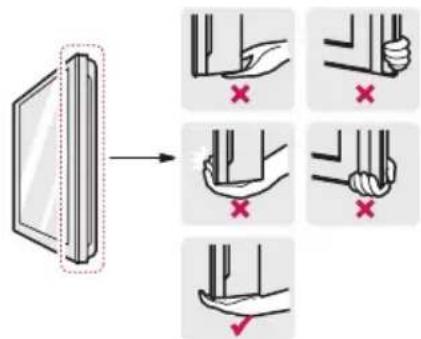

Lorsque yous transportez un televiseur dans vos mains, tenez-le tel qu'il est illustré ci-contre.

Lorsque yous transportez le taveliseur, evitez de l'exposer a des chocs ou a des vibrations excessives.
- Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le cote et ne le penchez pas à gauche ou à droite.
Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Évitez de toucher à l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Ne déplacez pas le téléviseur en le tenant par le serre-cables, ce qui peut briser le serre-cables et ensuite causeur des blessures ou endommager le téléviseur. (Selon le modele)

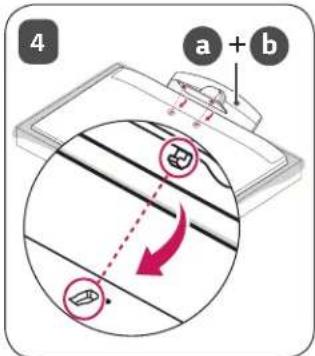

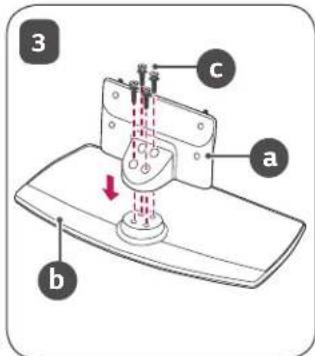

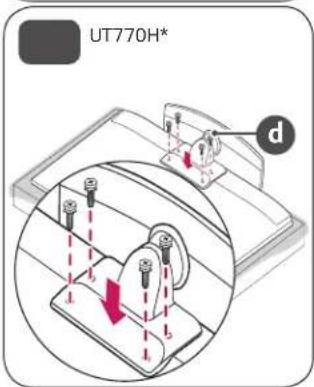

• Pour fixer le support au téléviseur, place l'écran face contre une table ou une surface plane matelassée afin de le protégger contre les rayures.

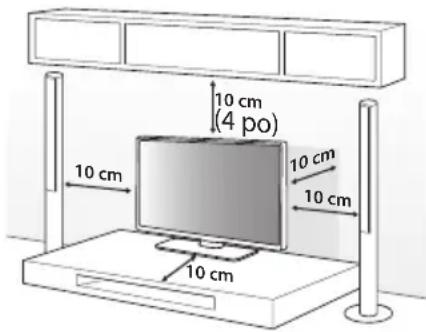

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table.

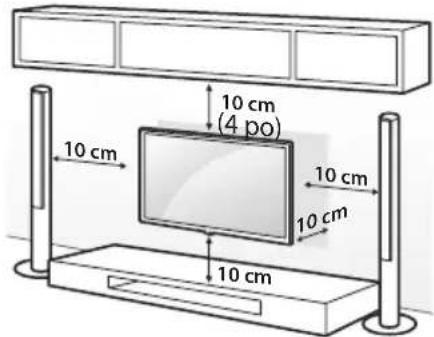

• Laissez au minimum un espace de 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération adequate.

(Selon le modele)

2 Branchez le cordon d'alimentation à une prise murale.

Lors de l'assemblage du produit, n'applique pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)
- Si vous installez le téléviseur sur un support, vous doivent prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et cause des blessures.
- Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas d'articles non approvés.
- Tout dommage ou toute blessure resultant de l'utilisation d'un composant non apprové n'est pas couvert par la garantie.
Assurez-vous que les vis sont vissées complètement. (Si elles ne sont pas suffisamment vissées, le téléviseur peut basculer vers l'avant après avoir été installé.)
- Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

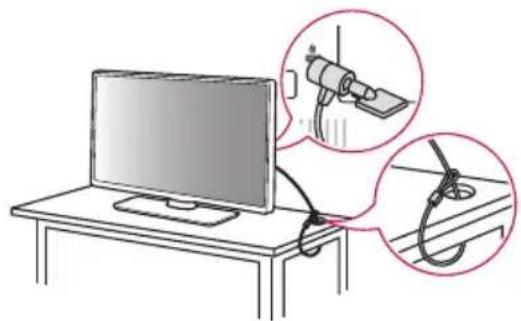

Utilisation du système de sécurité Kensington (en option)

(Selon le modele)

Le connecteur du système de sécurité Kensington se trouve à l'arrière du téléviseur. Pour de plus amples renseignements sur l'installation et l'utilisation de ce système, reportez-vous au manuel fourni avec le système de sécurité Kensington ou visitez le site http://www.kensington.com. Reliefe le cable du système de sécurité Kensington au téléviseur et à une table.

• Le système de sécurité Kensington est offert en option. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

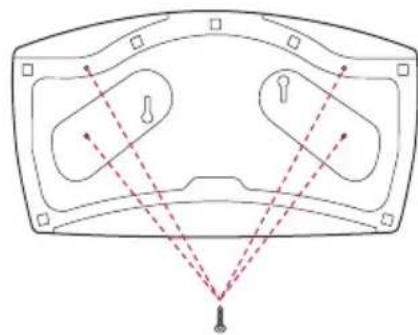

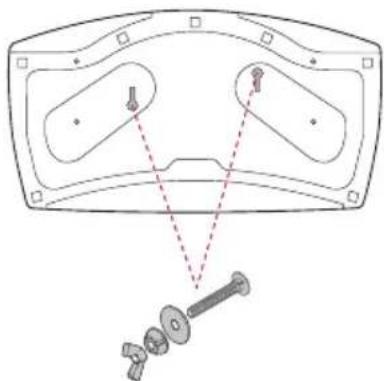

Fixation du téléviseur sur un bureau

(Selon le modele)

Nous vous recommendons de fixer le télévisur à un bureau de manière à ce qu'il ne puisse pas été tiré vers l'avant ou l'arrière, ce qui pourrait cause des risques de blessure ou endommager le produit.

(TYPE A)
4 vis

(non fournies avec le téléviseur)

• Vis: M5 x L (*L: profondeur de la table + 8~10 mm)

Par exemple, profondeur de la table: 15 mm, vis: M5 x L25

(TYPE B)

2 vis pour la fixation du support,

2 rondelles pour la fixation du support,

2 écrous pour la fixation du support (fournis avec le téléviseur)

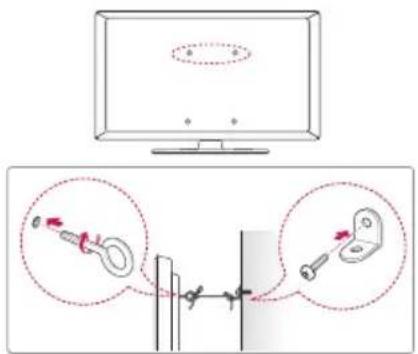

Fixation du téléviseur au mur

(Selon le modele)

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrête du téléviseur.
- Si des boulons sont insérés dans les emplacements des boulons à oeil, retirez tout d'abord les boulons.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à ceil sur les emplacements correspondants de la fixation murale.
3 Attachez solidement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'installer la corde de façon à ce qu'elle soit parallèle à la surface horizontale.
Utilisez une plateforme ou un meuble qui est suffisamment solide et large pour soutenir le téléviseur de manière sécurité.
- Les supports, les boulons et les cordes sont offerts en option. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

Installation sur un mur

Un support de fixation murale offert en option peut etre utilise pour installerVoiretteur LG. Consultez voiretre fournisseur local afin de trouver un support de fixation murale qui correspond aux normes VESA de voire modele de taveliseur. Fixez soigneusement le support de fixation murale au dos de voire taveliseur.Installez-le sur un mur solide qui est perpendicular au sol. Si vous installez le taveliseur sur d'autres matieresaux construction, veuillez faire apel à du personnel qualifie pour installer le support de fixation murale.Des directives détaillées seront comprises avec le support de fixation murale.Nous yourex recommandons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile a ajuster et les cables s'y branchent aisement.Si vous nutiliez pas un support de fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon securitaire et offrant suffisamment d'espace pour la connexion d'appareils externes.Si vous utilisez un support de fixation non reglable, posez-le sur le mur.Branchez d'abord les cables sur le taveliseur,uis placez le taveliseur sur le support.

(Selon le modele)

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la procEDURE inverse de son installation.
  Pour de plus amples renseignements sur les vis et les supports de fixation murale, consultez la section Achats séparés.
• Si vous avez l'intention dinstaller le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arrête du produit. Lorsque vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.
  Lors de l'installation du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du cable de signal ou du cordon d'alimentation se trouvant à l'arrête du téléviseur.

• N'installez pas le téléviseur sur un mur où il pourrait etre exposé à de I'huile ou a un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.

• Lors de l'installation du support de fixation murale, il est recommandé de couvir les orifices de fixation du socle avec du ruban adhésiif pour éviter que la poussière s'y accumule ou que des insectes s'y introduisent. (Selon le modele)

Connexions

Vous pouvez connecter différents apparueils externes sur le téléviseur. Pour plus d'information sur la connectivité des apparueils externes, consultez le manuel fourni avec chaque apparéil.

Antenne/cable

Pour regarder la télévision, raccordez le télévisur à une antenné, au cable ou à un décodeur de cablingdistribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels et l'utilisation d'un cable RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du cable RF.

Fil de cuivre

Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les apparciels, puis branchez le cordon d'alimentation dans la prise d'alimentation.
Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
- Ce téléviseur ne peut pas receivevoir de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées. (Selon le modele)

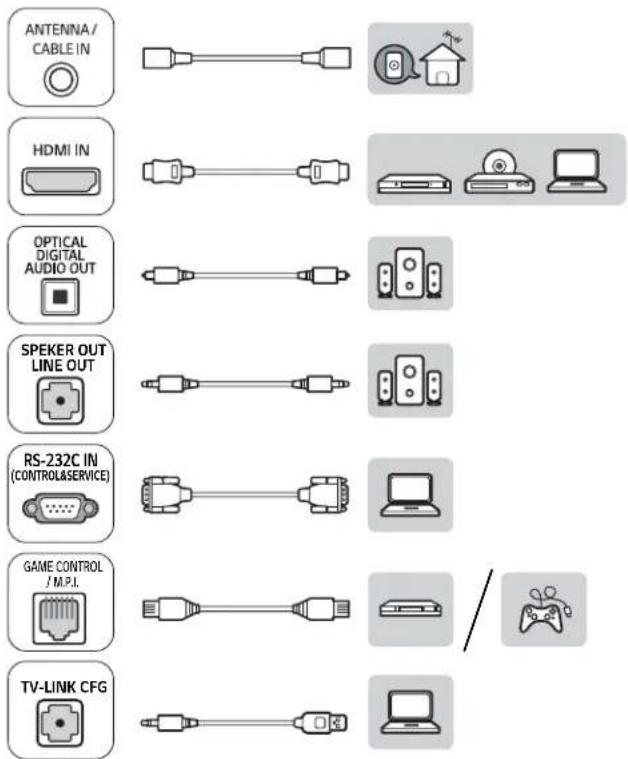

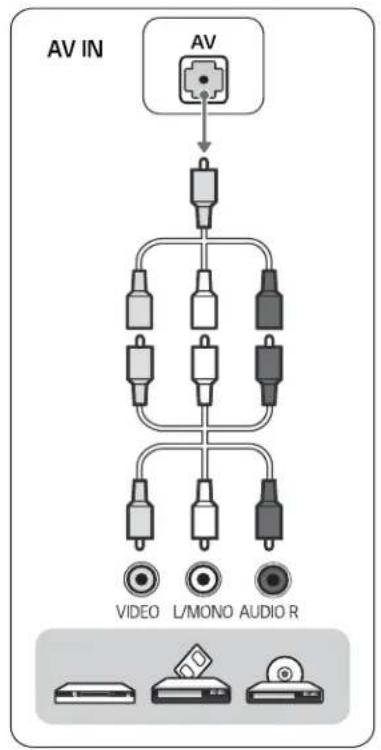

Autres connexions

Connectez-vous télévisuer à des apparciels externes. Pour obtenir une image et un son de qualite optimale, reliez l'appareil externe et le télévisuer au moyen d'un cable HDMI, comme il est indiqué.

HDMI

• Format audio HDMI pris en charge :

(Selon le modele)

DTS (44,1kHz / 48kHz / 88,2kHz / 96kHz)

DTS HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz),

Dolby Digital / Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz),

PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

• Codec audio TVN pris en charge : MPEG, Dolby Digital

-MENU SIEETANGSGéglag

supplémentaires] [HDMI ULTRA HD Deep Color]

• Marche: Prise en charge du format 4K à 60 Hz (4:4:4, 4:2:2 et 4:2:0)
• Arrêt: Prise en charge du format 4K à 60 Hz 8 bit (4:2:0)

Si l'appareil branché au port d'entrée prend également en charge le mode ULTRA HD Deep Color, l'image pourrait être plus claire. Par contre, s'il ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactive le paramètre [HDMI ULTRA HD Deep Color] du téléviseur.

• Cette fonction n'est offerte que sur certains modèles qui prennten en charge le mode HDMI ULTRA HD Deep Color.

USB

• Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branchez-le directement au port USB du téléviseur.
• Nous vous recommendons d'utiliser un concentrateur USB ou un disque dur USB avec une alimentation électrique. (Si l'alimentation électrique n'est pas suffisante, le dispositif de stockage USB pourrait ne pas être détecté correctement.)
• Il est recommandé d'utiliser un disque dur externe USB avec une tension nominale maximale de 5 V et un courant nominal maximal de 500 mA.

Dispositifs externes

Les dispositifs externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres dispositifs externes.

• La connexion au périphérique externe peut différer légarement des illustrations représentées dans le manuel.
• Connectez les appareils externes au téléviseur independamment de l'ordre du port du téléviseur.
• Si vous branchez une console de jeu sur le télévisueur, utilisez le cable fourni avec la console.
• Pour connaître le mode d'emploi d'un apparéil externe, consultez le guide d'utilisation associé à l' apparéil en question.
• En mode PC, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la brillance. Si vous percevez du bruit, changez la résolution de la sortie PC, changez la fréquence de rafraîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Lorsque vous branchez l'appareil à un réseau local filaire, il est recommendé d'utiliser un cable CAT 7.

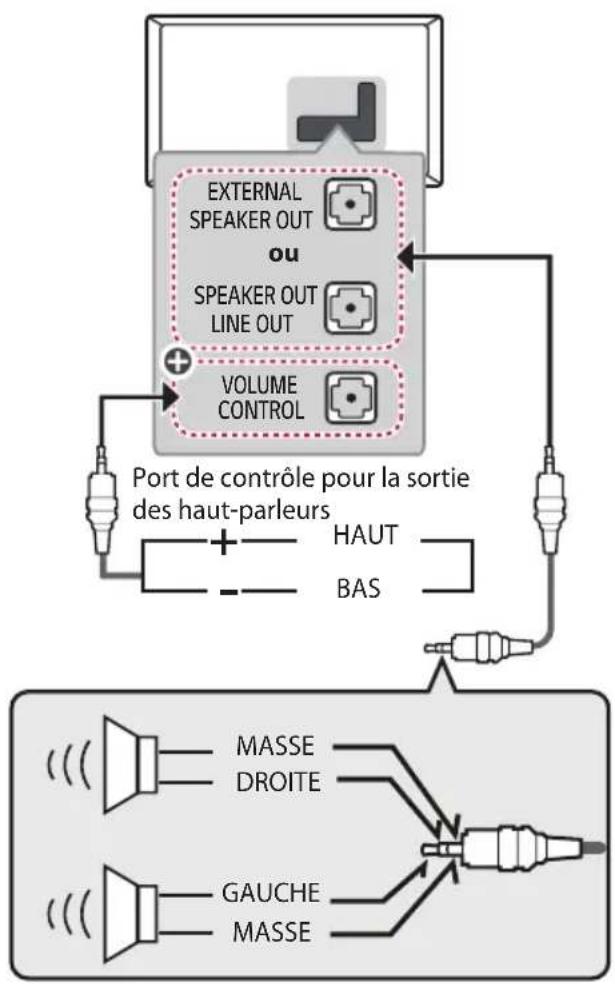

Haut-parleurs externes

: Selon le modele.

• Utilisez uniquement avec la prise stéreo de 3,5 mm à trois pôles.
• Ne branchez pas votre casque ou vos écouteurs sur le port de branchement pour haut-parleurs externes.

Méthode du port de réglage du volume

(Selon le modele)

• Caracteristiques du cable

MISE À LA TERRE/HAUT/BAS	Chaque broche haut/bas est dirigée vers une tension de 3,3 V avec une E/S à usage général du processeur.
	Le processeur détecte la transition entre 3,3 V et le niveau de mise à la terre pour le réglage du volume.

Configuration réseau

(Selon le modele)

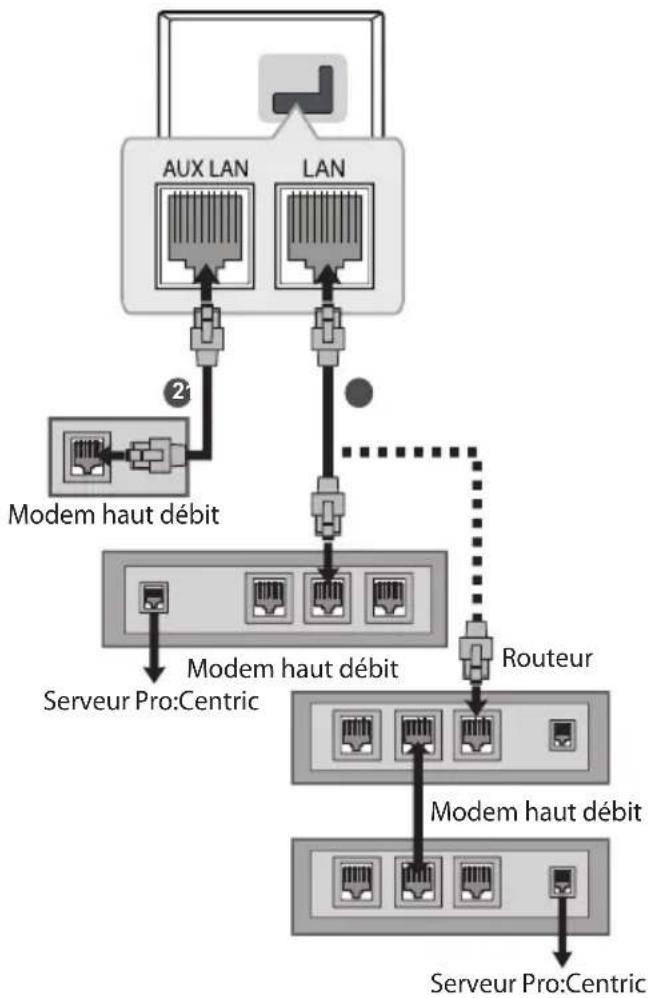

Connexion à un réseau filaire

Il est possible de raccarder ce téléviseur à un serveur Pro:Centric à l'aide du port LAN. Une fois la connexion physique établie, il est nécessaire de configurer le téléviseur pour la communication réseau.

Raccordez le port LAN du modem ou du routeur du serveur Pro:Centric au port LAN du téléviseur.

1 Raccordez le port LAN du modem ou du routeur au port LAN du téléviseur.
2 Raccordez le port LAN de l'ordinateur au port AUX LAN du téléviseur. (Selon le modele)

• Ne connectez pas un cable de téléphone modulaire au port LAN.
• Étant donné qu'il existe différentes méthodes de raccordement, veuilles suive les directives de votre opérateur de télécommunication ou de votre fournisseur de services Internet.

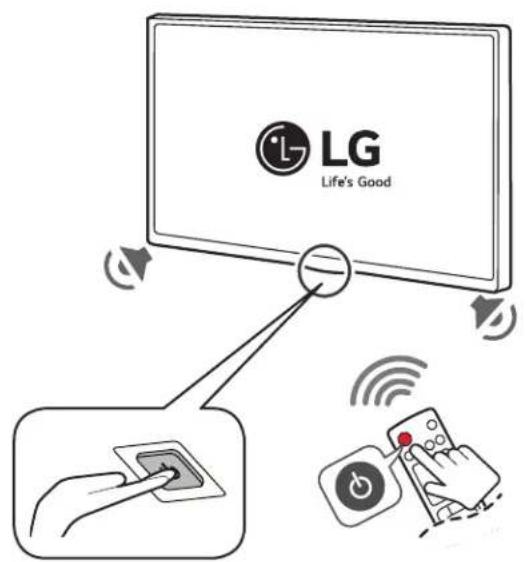

Utilisation du bouton

Yououpouze simplementutiliserles fonctions du téléviseur à l'aide du bouton.

Fonctions de base

1 Toutes les applications actives seront fermées.

Réglage de l'angle du télévisueur afin de trouver le meilleur angle de visionnement

(Selon le modele)

Faites pivoter le téléviseur de 20 degrés vers la gauche ou la croite et reglez l'angle du téléviseur selon vos préférences.

• Faites attention à vos doigts lorsque vous reglez l'angle du produit.

-Vous pourriez vous blesser en cas d'écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.

Utilisation de la télécommande

Les descriptions qui se trouvent dans le present manuel font reference aux boutons qui se trouvent sur la télécommande. Veuillez dire le present manuel attentivement et utiliser le téléviseur correctement. Pour installer les piles, ouvrez le couvercle de leur compartment et inserez les piles (AAA de 1,5 V) en faisant correspondre leurs bornes et à celles du compartment, puis remettez le couvercle en place.

Pour-retirer les piles, suivez le processus d'installation dans l'ordre inverse. Cette télécommande fonctionne au moyen de la lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

(TYPE A)

(Certains boutons et services peuvent ne pas etre offerts selon le modele ou la region.)

(Marche/Arrêt) Allume ou estint le téléviseur.

Q.MENU Non fonctionnel.

TV Permet de selectionner le mode de fonctionnement de la télécommande : Televiseur.

DVD Permit de selectionner le mode de fonctionnement de la telecommande: DVD.

INPUT Change la source d'entrée.

MARK Non fonctionnel.

Boutons numériques Permettent d'entrée des chiffres.

— (Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

(Espace) Non fonctionnel.

FLASHBK Permet de returner à la dernière chaine ou au dernier contenu visionné.

+Vatmet deregler le volume.

CHAR/NUM Non fonctionnel.

CC Permet de selectionner un sous-titrage.

TIMER Éteint le téléviseur après un début défini.

DELETE Non fonctionnel.

MUTE Désactive tous lessons.

CHernet de parcourir les chaînes enregistrées.

PAGE Permet d'afficher I'ecran precedent ou suivant.

PORTAL Affiche et supprime l'application Pro:Centric.

INFO ^© Affiche des données sur l'émission en cours.

GUIDE Permit d'afficher et de masquer le guide de programmation electronique de l'application Pro:Centric.

Boutons de navigation (haut / bas / gauche / droite) Permettent de faire defiler les menus ou les options.

OKERERetselectionner des menus ou des options et confirme votrechoix.

(S (Retour) Revient à l'écran précédent.

MENUS SETTINGS Permet d'acceder aux parametes rapides.

EXIT Supprime tout ce qui est affiché à l'écran et permet de returner au contenu télévisé.

Permettent d'acceder à diverses fonctions de certains menus.

Boluns de commande pour la lecture du contenu multimédia.

SIMPLINK Permit d'acceder aux dispositifs audio-video connectés au télévisuer; ouvre le menu SIMPLINK.

PIPPIPCH+/-,SWAPPIP INPUT Non fonctionnel.

SAP Mode Analogue: Permet de modifier le mode

MTS (Mono, Stereou SAP) Mode DTV: Permit de modifier la langue audio.

(TYPE B)

(Certains boutons et services peuvent ne pas etre offerts selon le modele ou la région.)

(Marche/Arrêt) Allume ou eteint le taveliseur. SMART Permet d'acceder au menu Smart.

TV Permet de selectionner le mode de fonctionnement de la telecommande: Televiseur.

DVD Permit de selectionner le mode de fonctionnement de la telecommande: DVD.

INHange la source d'entree.

TIMER Éteint le téléviseur après un-delai définii.

Boutons numériques Permettent d'entrée des chiffres.

— (Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

U(Espace) Non fonctionnel.

FLASHBK Permet de returner à la dernière chaîne ou au dernier contenu visionné.

+Vormet de regler le volume.

CHAR/NUM Non fonctionnel.

CC Permet de selectionner un sous-titrage.

VD/*Permet d'activer la fonction VD.La fonction SAP (seconde piste audio) peut également etre activée en appuyant sur le bouton VD

DELETE Non fonctionnel.

MUTE Désactive tous lessons.

CHet de parcourir les chaines enregistrées.

Papet d'afficher I'ecran precedent ou suivant.

PORTAL Affiche et supprime l'application Pro:Centric. INFO ^① Affiche des données sur l'émission en cours.

GUIDE Permit d'afficher et de masquer le guide de programmation electronique de l'application Pro:Centric.

Boutons de navigation (haut / bas / gauche / droite) Permettent de faire defiler les menus ou les options.

OKEnte de selectionner des menus ou des options et confirme votrechoix.

(Retour) Revient à l'écran précédent.

MENU SETTINGS Permet d'acceder aux parametes rapides.

EXIT Supprime tout ce qui est affiché à l'écran et permet de returner au contenu télévisé.

Permettent d'acceder à diverses fonctions de certains menus.

Hôpôns de commande pour la lecture du contenu multimédia.

SIMPLINK Permit d'acceder aux dispositifs audio-video connectés au téléviseur; ouvre le menu SIMPLINK.

PIP/PIPCH/PIPCH/SWAP/PIPINPUT/Non fonctionnel.

3D/*Utilisé lors du visionnement de videos en 3D. (Pour téléviseur 3D)

• Ne combinéz pas des piles neuves avec des piles usagées. Les piles pouraient surchauffer et du liquide pourrait s'en écouler.

• Le non-respect des polarités de la pile pourrait cause une explosion ou une fuite et entraîner un incendie, des blessures corporelles ou un risque de pollution pour l'environnement.

• Ce dispositif fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent à éliminer ajustement ces piles. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usages.

• Les piles internes ou externes au produit ne doivent pas etre exposées à une chaleur excessive comme celle dégagée par la lumière du soleil, le feu ou toute source de chaleur semblable.

Dépannage

Le logiciel peut être mis à jour afin d'en améliorer la performance. Le client à la responsabilité de s'assurer de la compatibilité de son matériel avec tout logiciel fourni par LG Electronics. Au besoin, communiquez avec LG Electronics et mettez à jour les versions de vos logiciels conformément aux directives de LG Electronics.

• La télécommande ne fonctionne pas.
  Assurez-vous que rien n'a ete placed sur le recepteur (du ruban adhesif, par exemple).
• Vérifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande.
• Remplacez les piles par de nouvelles.
  Le téléviseur ne produit pas d'images ni de son.
• Vérifiez que le téléviseur est allumé.
• Vérifiez que le cordon d'alimentation est branché dans une prise murale.
• Vérifiez que la prise murale fonctionne en y branchant d'autres apparèils.

Le téléviseur s'eteint brusquement.

• Vérifiez les réglages de l'alimentation. Il y a peut-être eu une panne de courant.
• Vérifiez si la fonctionnalité d'arrêt automatique est activée dans les réglages liés à l'heure.

• En l'absence de signal, le téléviseur s'esteient automatiquement au bout de 15 minutes d'inactivite.

• Aucun signal n'est détecté lors de la connexion à un ordinateur (HDMI).

• Éteignez et allumez le téléviseur avec la télécommande.

• Rebranchez le cable HDMI.
• Redémarrez l'ordinateur pendant que le téléviseur est allumé.

- Affichage anomalous

• Si le téléviseur est froid au-toucher, il peut produit un léger scintillagement lors de la mise sous tension. Cela est normal; le téléviseur n'est pas défectueux. Pendant quelques minutes, des defaults de points peuvent être visibles à l'écran, apparaisant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produit aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ou demettre vos doigts sur celui-ci pendant une longue période de temps. Cela pourrait produit un effet de distorsion à l'écran.
• Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels désactivés ne faisant pas à la performance et à la fiabilité du téléviseur.
• L'affichage d'une image fixe pendant une longue période peut entrainer l'incrustation de l'image. Evitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

- Sons produits

Craquement Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits ou une déformation thermique est requise.
- Bourdonnement du circuit ou du panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appareil. Il varie selon l'appareil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l'appareil.

Pour nettoyer le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétrer entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modele)

Assurez-vous d'éponger l'excess d'eau ou de produit de nettoyage du linge.
- Ne vaporisez pas d'eau ou de produit nettoyant directement sur l'écran du téléviseur.
Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour nettoyer l'écran.

Réglages

Selection du mode Image

MENUSETTINGS [Image] [Parametres du mode Image] [Mode photo]

Selectionnez le mode d'image optimisé pour l'environnement de visionnement ou le programme.

Vif] Augmente les niveaux de contraste, de brilliance et de nettete pour produire des images eclatantes.
- [Standard] Affiche les images aux niveaux standards de contraste, de brillance et de nettete.
- [APS] Le mode APS (économie d'énergie automatique) réduit la consommation d'énergie en réduisant la commande de gradation.
- [Cinéma] / [Jeu] Affiche l'image optimale pour les films et les yeux.
[Sports] Mode d'image optimisé pour les matches de sport. Le terrain et les uniformes s'affichent dans des couleurs vives et des images d'une superbe clarté, même lors de mouvements rapides.
- [HDR Effect] Cette fonction vous permet de profiter d'une image nette, au dynamisme accru en corrigeant les zones trop claires ou trop sombres à l'écran. Cette fonction permet d'obtenir une image réalisée, même lorsque le degré de gradation de l'image source est élevé. Si vous reglez le Mode photo à HDR effect, vous ne pourrez pas utiliser certains Paramétres du mode Image.
- [Expert] Menu de réglage de la qualité d'image qui permet aux experts et aux passions de profiter du meilleur visionnement possible. Ce menu de réglage est prévu pour les professionnels de l'étalonnage d'images certifiés ISF. (Le logo ISF ne peut être utilisé que sur les téléviseurs certifiés ISF.) ISFccc : Imaging Science Foundation Certified Calibration Control
- Selon le signal d'entrée, la plage de modes d'image disponibles peut différer.
- [Expert] est un mode destiné aux professionnels de l'étalonnage d'images pour leur permettre un contrôle et un étalonnage précis de certaines images. Pour les images normales, les effets ne sont pas nécessairement spectaculaires.
- Changer le [Mode photo] peut entraîner la modification des paramètres [Contrôle de la luminosité en fonction du mouvement], et avoir des répercussions sur la consommation d'énergie.

Réglage des options d'image supplémentaires

MENUS SETTINGS [Image] [Parametes du mode Image] [Options d'image]

Permet d'ajuster les réglages d'image détaillés.

• [Réduction de bruit] Élimine le bruit de l'image.
• [Réduction de bruit MPEG] Élimine le bruit géné lors de la création de signaux d'image numériques.
  [Gradation naturelle] Permet de supprimer le bruit sur les contours des zones avec degradé afin d'afficher un degradé plus lisse.
• [Niveau de noir] Régle la brillance et le contraste de l'écran pour les adapters au niveau de noir de l'image de la source en utilisant le niveau de noir de l'écran.
• [Cinéma veridique] Optimise l'écran pour le visonnement de films.
• [Contrôle de la luminosité en fonction du mouvement] Règle automatiquement la luminosité et réduit le flou de l'image en fonction des données d'image afin de réduire la fatigue oculaire.
• [TruMotion] Corrige les images pour afficher des mouvements plus fluides. « Auto » signifie que la plage d'effets de saccade et de flou qui dépend de l'état d'entrée video est contrôle par le mode TruMotion.
• Selon le signal d'entrée ou d'autres réglages de l'image, les possibités de réglage peuvent différer.

\section*{Caracteristiques techniques}

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

Caracteristiques de diffusion

Système télévisuel ATSC, NTSC-M, 64 et 256 QAM

Programmation (bande) VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135

Impédance de l'antenne externe 75 Ω

Conditions d'utilisation
Température de fonctionnement	De 0 °C à 40 °C (de 32 °F à 104 °F)
Humidité de fonctionnement Moins	de 80 %
Température d'entreposeage De	-20 °C à 60 °C (de -4 °F à 140 °F)
Humidité d'entreposeage Moins	de 85 %

Pour les séries UT670H0U et UT770H0U

Caracteristiques du module sans fil (LGSBWAC92)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puisance de sortie (maximale)
2 400 à 2 483,5 MHz	18 dBm
5 150 à 5 725 MHz	18 dBm
5 725 à 5 850 MHz	18 dBm
Bluetooth
Gamage de fréquences Puisance de sortie (maximale)
2 400 à 2 483,5 MHz 8 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC92 IC : 2703H-LGSBWAC92

Prise en charge du mode HDMI (ordinateur)

• Utilisez l'entrée HDMI 1 pour le mode Ordinateur. (Selon le modele)

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
640 x 350 31	46 70,09
720 x 400 31	46 70,08
640 x 480 31	46 59,94
800 x 600 37	87 60,31
1 024 x 768 48	36 60,00
1 360 x 768 47	71 60,01
1 152 x 864 54	34 60,05
1 280 x 1 024	63,98 60,02
1 920 x 1 080	67,50	60,00
	134,86	119,88
	135,00	120,00
2 560 x 1 440	88,78 59,95
2 560 x 1 440'	182,99 119,99
3 840 x 2 160	53,95	23,98
	54,00	24,00
	56,25	25,00
	61,43	29,97
	67,50	30,00
	112,50	50,00
	134,86	59,94
	135,00	60,00
4 096 x 2 160	53,95	23,98
	54,00	24,00
	56,25	25,00
	61,43	29,97
	67,50	30,00
	112,50	50,00
	\( 134,86 \)	59,94
	135,00	60,00

1 Pour le modele 75UT770H0UA

Prise en charge du mode HDMI (TVN)

Résolution	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)
640 x 480p	31,46	59,94
	31,50	60,00
720 x 480p	31,47	59,94
	31,50	60,00
720 x 576p 31	25 50,00
1 280 x 720p	44,96	59,94
	45,00	60,00
	37,50	50,00
1 920 x 1 080i	28,12	50,00
	33,72	59,94
	33,75	60,00
1 920 x 1 080p	26,97	23,97
	27,00	24,00
	33,71	29,97
	33,75	30,00
	56,25	50,00
	67,43	59,94
	67,50	60,00
	112,50	100,00
	134,86	119,88
	135,00	120,00
3 840 x 2 160p	53,95	23,98
	54,00	24,00
	56,25	25,00
	61,43	29,97
	67,50	30,00
	112,5	50,00
	134,86	59,94
	135,00	60,00
4 096 x 2 160p	53,95	23,98
	54,00	24,00
	56,25	25,00
	61,43	29,97
	67,50	30,00
	112,50	50,00
	134,86	59,94
	135,00	60,00

Composite, prise en charge du mode AV

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
720 x 480i	15,73	59,94
	15,75	60,00
720 x 480p	31,47	59,94
	31,50	60,00

Fichiers de photo pris en charge

Format de fichier	Format	Résolution
.jpeg	JPEG	Minimum: 64 (L) x 64 (H)
.jpg		Maximum: - Type normal: 15 360 (L) x 8 640 (H)
.jpe		- Type progressif: 1 920 (L) x 1 440 (H)
.png PNG		Minimum: 64 (L) x 64 (H) Maximum: 5 760 (L) x 5 760 (H)
.bmp BMP		Minimum: 64 (L) x 64 (H) Maximum: 1 920 (L) x 1 080 (H)

Fichiers audio pris en charge

Format de fichier	Information
.mp3	(Débit binaire) de 32 à 320 Kb/s (Fréquence d'échantillonnage) de 16 kHz à 48 kHz (Formats pris en charge) MPEG1, MPEG2 (Châînes) mono, stéroyo
.wav	(Débit binaire) - (Fréquence d'échantillonnage) de 8 kHz à 96 kHz (Formats pris en charge) PCM (Châînes) mono, stéroyo
.ogg	(Débit binaire) de 64 à 320 Kb/s (Fréquence d'échantillonnage) de 8 kHz à 48 kHz (Formats pris en charge) Vorbis (Châînes) mono, stéroyo
.wma	(Débit binaire) de 128 à 320 Kb/s (Fréquence d'échantillonnage) de 8 kHz à 48 kHz (Format pris en charge) WMA (Châînes) Jusqu'à 6 canaux
.flac	(Débit binaire) - (Fréquence d'échantillonnage) de 8 kHz à 96 kHz (Formats pris en charge) FLAC (Châînes) mono, stéroyo

Fichiers video pris en charge

Format de fisier	Codec
.asf .wmv	Vidéo	Profil VC-1 avancé (sauf pour WMVA), les profils VC-1 simple et principal
	Audio	WMA standard (sauf pour WMA v1/WMA Speech)
.avi	Vidéo	Xvid (sauf 3 warp-point GMC), H.264/AVC, Motion Jpeg, MPEG-4
	Audio	MPEG-1 couche I, II, MPEG-1 couche III (MP3), Dolby Digital, LPCM, ADPCM, DTS
.mp4 .m4v .mov	Vidéo H.264/AVC, MPEG-4, HEVC
	Audio	Dolby Digital, Dolby Digital Plus, AAC, MPEG-1 couche III (MP3), Dolby AC-4
.3gp .3g2	Vidéo H.264/AVC, MPEG-4
	Audio AAC, AMR-NB, AMR-WB
.mkv	Vidéo	MPEG-2, MPEG-4, H.264/AVC, VP8, VP9, HEVC
	Audio	Dolby Digital, Dolby Digital Plus, AAC, PCM, DTS, MPEG-1 couche I, II, MPEG-1 couche III (MP3)
.ts .trp .tp .mts	Vidéo H.264/AVC, MPEG-2, HEVC
	Audio	MPEG-1 couche I, II, MPEG-1 couche III (MP3), Dolby Digital, Dolby Digital Plus, AAC, PCM, Dolby AC-4
.mpg .mpeg .dat	Vidéo MPEG-1, MPEG-2
	Audio	MPEG-1 couche I, II, MPEG-1 couche III (MP3)
.vob	Vidéo MPEG-1, MPEG-2
	Audio	Dolby Digital, MPEG-1 couche I, II, DVD-LPCM

Mises en garde relatives à la lecture video

• Video ULTRA HD:3840×2160,4096×2160
• Certaines videos ULTRA HD encodées au format HEVC autres que le contenu officiement fournir par LG Electronics peuvent ne pas être lues.
• Certains codecs peuvent être pris en charge après une mise à jour logicielle.

Format de fichier	Codec
.mkv.mp4.ts	Vidente H	264/AVC, HEVC
	Audio	Dolby Digital, Dolby Digital Plus, AAC

Formats de sous-titres externes pris en charge

Sous-titres Formats
Sous-titres externes	*.smi, .srt*, *.sub (MicroDVD, SubViewer 1.0/2.0), *.ass,*.ssa, *.txt (TMPlayer), *.psb (PowerDivX), *.dcs (DLP Cinema)
Sous-titres intégrés	Mastrosa (mkv) : sous-station Alpha (SSA) : sous-station avancéeAlpha (ASS), SRT MP4 : texte temporisé

CODES CLÉS (TYPE A)

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00	CH\PAGE!	Bouton R/C	C0 (Vert)	Bouton R/C
01	CH\VPAGE!	Bouton R/C	C1 (Rouge)	Bouton R/C
02	VOL+	Bouton R/C	C2 (Jaune)	Bouton R/C
03	BOUTOB+C3 (Bleu) Bouton R/C			:::
06	BOUTON R/C 8E		Bouton R/	:
07	BOUTON R/C 8F		Bouton R/	:
08	(Marche/Arrêt)	Bouton R/C	B0	:	Bouton R/C
09	MUTE\DELETE	Bouton R/C	B1	■	Bouton R/C
10 à 19	Boutons numériques 0 à 9, L(Espace)	Bouton R/C	BA	II	Bouton R/C
28	(Retour)	Bouton R/C	AA	INFOΦ	Bouton R/C
39	CC CHAR/NUM	Bouton R/C	AB	GUIDE	Bouton R/C
40	BOUTON R/C 7E		Bouton R/	SIMPLINK
41	BOUTON R/C 0A		Bouton R/	SAP
43	MENUSCETTINGS		Bouton R/	PIP
44	OK ENTER ☎	Bouton R/C	61	PIP INPUT	Bouton R/C
0B	INPUT ☐	Bouton R/C	71	PIPCH+	Bouton R/C
0C	PORTAL	Bouton R/C	72	PIPCH-	Bouton R/C
0E	TUMER/C 63		Bouton R/	SWAP
1A	FLASHBK	Bouton R/C	1E	MARK	Bouton R/C
4C	-(TIRET)	Bouton R/C	-	TV	Bouton R/C
5B	EXIT ☐	Bouton R/C	-	DVD	Bouton R/C
45	BOUTHERX

Le code cle 4C (0 x 4C) est disponible sur les modles ATSC/ISDB, qui utilise une chaine mineure et majeure. (Modèle vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie.)

CODES CLÉS (TYPE B)

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00	CH\PAGE†	Bouton R/C	C0 (Vert)	Bouton R/C
01	CH\VPAGE†	Bouton R/C	C1 (Rouge)	Bouton R/C
02	VOL+	Bouton R/C	C2 (Jaune)	Bouton R/C
03	BOUTL R/C C3 (Bleu) Bouton R/C			‡‡
06	Bouton R/C 8E		Bouton R/
07	Bouton R/C 8F		Bouton R/
08	(Marche/Arrêt)	Bouton R/C	B0	>	Bouton R/C
09	MUTE\DELETE	Bouton R/C	B1	■	Bouton R/C
10 à 19	Boutons numériques 0 à 9, (Espace)	Bouton R/C	BA	II	Bouton R/C
28	(Retour)	Bouton R/C	AA	INFOΦ	Bouton R/C
39	CC CHAR/NUM	Bouton R/C	AB	GUIDE	Bouton R/C
40	^	Bouton R/C	7C	SMART	Bouton R/C
41	V	Bouton R/C	7E	SIMPLINK	Bouton R/C
43	MENUC SETTINGS		Bouton DR/Φ
44	OKENTER◎	Bouton R/C	60	PIP/*	Bouton R/C
0B	INPUT	Bouton R/C	61	PIPINPUT/*	Bouton R/C
0C	PORTAL	Bouton R/C	71	PIPCH/*	Bouton R/C
0E	BOUTMERIC 72		Bouton RIPCH/*
1A	FLASHBK	Bouton R/C	63	SWAP/*	Bouton R/C
4C	-(TIRET)	Bouton R/C	91	VD/*	Bouton R/C
5B	EXIT	Bouton R/C	-	TV	Bouton R/C
			-	DVD	Bouton R/C

Le code clé 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaîne mineure et majeure. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie.)

CONFIGURATION DU DISPOSITIF DE COMMANDE EXTERNE

• L'image présentee peut ne pas correspondre à votre téléviseur.
• Le cable n'est pas fourni.
• L'interface de connexion peut être différente de celle de votre téléviseur.

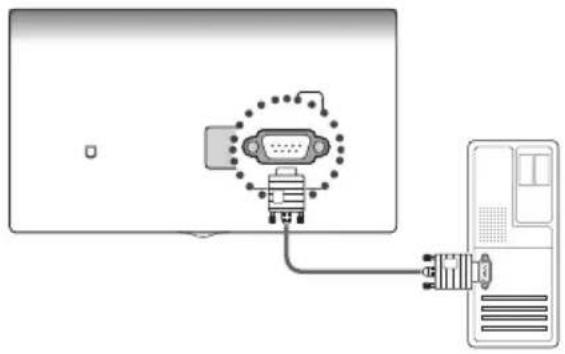

Configuration RS-232C

• Branchez la prise d'entrée de l'adaptateur USB vers port série RS-232C sur un dispositif de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.
  Reliez le port série du dispositif de commande à la prise RS-232C située sur le panneau arrêté du produit.

REMARQUE

• Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

Adaptateur USB vers port série avec cable USB

Type USB

• Le téléviseur LG est compatible avec l'adaptateur USB vers le port série à puce PL2303 (réf. fabricant : 0 x 0557, ref. produit : 0 x 2 008) qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez l'acquerir auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C avec cable RS-232C

Type DE9 (D-Sub à 9 broches)

(Odinateur)

RS-232C IN
(CONTROL & SERVICE)
(Tewseur)

• Achetez le cable RS-232C (type DE9, D-Sub à 9 broches, femme-femme) pour le cable RS-232C afin d'établier la connexion entre l'ordinateur et le téléviseur, comme il est indiqué dans le manuel.

Prise pour casque d'écoute (uniquement pour le modele 75UT770H0UA)

(Odinateur)

(Télévisueur)
RS-232C IN
(CONTROL & SERVICE)

(STB)

(Télévisueur)
RS-232C IN
(CONTROL & SERVICE)

• Vous doivent regardier la connexion entre l'ordinateur et le téléviseur, comme il est précisé dans le manuel.

Type de connecteur: D-Sub à 9 broches mâle Type de connecteur: prise pour casque d'écoute à 4 broches (uniquement pour le modele 75UT770H0UA)

RS-232C (Port série)

Configurations RS-232C

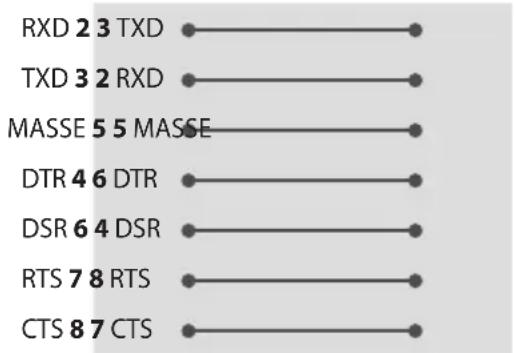

Configurations à 7 broches

(Standard pour le cable RS-232C)

ORDINATEUR TÉLEVISEUR
D-Sub à 9 D-Sub à 9

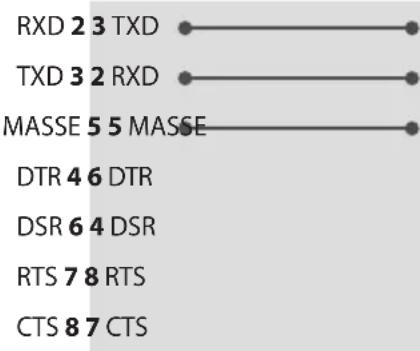

Configurations à 3 broches

(Non standard)

ORDINATEUR TÉLEVISEUR
D-Sub à 9 D-Sub à 9

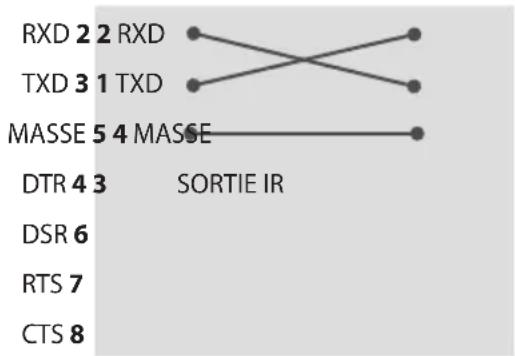

Configurations RS-232C (uniquement pour le modele 75UT770H0UA)

Configuration à 7 broches ou à 3 broches

ORDINATEUR TÉLEVISEUR
D-Sub à 9 Prise pour

casque d'écoute

Identité télé

Pour connaître l'identifiant du téléviseur, consultez la section

« Mise en correspondance des données réelles (Hexadécimale : Decimale) ».

1 Appuyez sur MENU SETTINGS pour acceder aux menus principales.
2 Appuyez sur les boutons de navigation pour acceder à ([Général]▶[Identité télé]) et appuyez sur le bouton OK ENTER
3 Faites défilier vers la gauche ou vers la droite pour sélectionner un numéro d'identification, puis sélectionnez (Retour). La plage de réglages s'étend de 1 à 99.
4 Lorsque vous avez terminé, appuyez sur EXIT/EXIT.

Paramètres de communication

Débit en baud : 9 600 b/s (UART)
Longueur de données : 8 bits
- Parité: Aucune

Bit d'arrêt : 1 bit
Code de communication : Code ASCII
Utilisez un cable croisé (inverse).

Liste de référence des commandes

• (Selon le modele)

	COMMANDE1	COMMANDE2	DONNÉES (hexadécimales)
1 Alimentation k a 00 à 01
2 [Format de l'image] k c (page 30)
3 Sourdine écran k d (page 30)
4 Sourdine volume k e 00 à 01
5 Réglage du volume	k	f	00 à 64
6 [Contraste]	k	g	00 à 64
7 [Luminosité]	k	h	00 à 64
8 [Couleur]	k	i	00 à 64
9 [Teinte]	k	j	00 à 64
10 [Netteté]	kk 00 à 32
11 Sélection de l'affichage à l'écran	k	l	00 à 01
12 Mode verrouillage de la télécommande	k	m	00 à 01
13 [Équilibre]	k	t	00 à 64
14 [Température de couleur]	x	u	00 à 64
15 [Équaliser]	j	v (page 32)
16 Commandes de syntonisation	m	a	(page 32)
17 Passer/ajouter une [Chaine]	m	b	00 à 01
18 Touche	m	c	Code clé
19 Commande du [Rétroéclairage]	m	g	00 à 64
20 Sélection d'entrée	xb (page 35)

Durant la lecture de contenu multimédia, toutes les commandes, à l'exception des commandes Power (alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG. Grace au cable RS232C, le téléviseur peut communiquer la « commande ka » lorsqu'il est allumé ou étant, mais avec le cable de conversion USB vers port série, la commande ne fonctionne que si le téléviseur est allumé.

PROTOCOLE DE TRANSMISSION/RéCEPTION

• (Selon le modele)

Transmission

(Commande1)(Commande2)( [Identité télé]( ) (Données)(Cr)

(Commande 1): Première commande du téléviseur (j, k, m ou x).

(Commande 2) : Deuxieme commande du téléviseur.

[Identité télé] : Vous pouvez régler l'identifiant du téléviseur pour sélectionner le nombre d'identification du monitér dans le menu Option. La plage de réglage est de 1 à 99. Lorsque vous sélectionnez « 0 » pour l'identifiant du téléviseur, chaque apparéil connecté est commandé. L'identifiant du téléviseur est indiqué sous forme décimale (1 à 99) dans le menu et sous forme hexadécimale (0 x 0 à 0 x 63) dans le protocole de transmission/reception.

(Données): Pour transmettre la commande de données (hexadécimales). Transmet les données « FF ».

(Cr): Retour de chariot - code ASCII « 0 x 0D »

Accusé de réception OK

(Commande2)( ) [Identité télé]( ) (OK) (Données)(x)

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'etat actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accuse de reception d'erreur

(Commande2)( [Identité télé]( (NG)(Données)(x)

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Mise en correspondence des données réelles (Hexadécimale : Decimale)

• Lorsque vous saississez les (Données) au format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des chaînes (ma) utilise une valeur hexadécimale à 2 octets ((Données)) pour selectionner le numéro de la chaîne.

00: Étape 032: Étape 50 ([Identité télé] 50) FE: Étape 254
01: Étape 1 ([Identité télé] 1) 33: Étape 51 ([Identité télé] 51) FF: Étape 255

中
0A: Étape 10 ([Identité télé] 10) 63: Étape 99 ([Identité télé] 99) 01 00: Étape 256

中

0F: Étape 15 ([Identité télé] 15) C7: Étape 199 27 0E: Étape 9998
10: Étape 16 ([Identité télé] 16) C8: Étape 200 27 OF: Étape 9999

中

1 Alimentation (commande : k a)

Pourmettre l'appareil sous tension ou hors tension.

Transmission

(k)(a)()([Identité télé])(Donnees)(Cr)

Données 00 : [Arêt]

Données 01 : [Marche]

Accusé de réception

(a)(([Identité télé])(OK/NG)(Données)(x)

Pour savoir si le téléviseur est sous tension ou hors tension

Transmission

(k)(a)(([Identité télé])(FF)(Cr)

Accusé de réception

(a)(([Identité télé])(OK/NG)(Données)(x)

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, la retroaction de données d'accusé de réception présente l'état de chaque fonction.
• Des.accusés de réception « OK», « Erreur » et d'autres messages peuvent s'afficher à l'écran lorsque le télévisueur est sous tension.

2 [Format de l'image] (commande : k c) (Taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant les paramétres d'image.

Transmission

(k)(c) ([Identité télé])( ) (Données)(Cr)

Données 01 : [4:3] (écran normal : option Sur mesure désactivée)

Données 02 : [16:9] (format panoramaque : option Sur mesure désactivée)

Données 06 : [Original] (option Sur mesure désactivée)

Données 09: [Sur mesure]

Accusé de réception

(c)(([Identité télé])(OK/NG)(Données)(x)

• À l'aide de l'entrée PC, vous pouvez modifier le format de l'écran (16:9 ou 4:3).
• Dans les modes DTV/HDMI/Composante (haute définition), l'option Sur Mesure est disponible.
• Le mode panoramicique peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode DTV et partiellement avec le mode ATV.

3 Sourdine écran (Commande : k d)

Pour activer ou désactiver la sourdine d'écran.

Transmission

(k)(d)(([Identité télé])((Données)(Cr)

Données 00 : Sourdine d'écran désactivée (image activée)/sourdine video désactivée

Données 01 : Sourdine d'écran activée (image desactivée)

Données 10 : Sourdine video activée

Accusé de réception

(d)(([Identité télé])(OK/NG)(Données)(x)

• Si seule la sourdine video est activée, le téléviseur active l'affichage à l'écran (OSD). Toutefois, si la sourdine d'écran est activée, le téléviseur n'activera pas l'affichage à l'écran (OSD).

4 Sourdine volume (commande : k e)

Pour activer ou désactiver la sourdine de volume.
Vous peuvent également activer ou désactiver la sourdine à l'aide du bouton Sourdine de la télécommande.

Transmission

(k)(e)()([Identité télé])(())(Données)(Cr)

Données 00 : Sourdine volume activée (volume désactivé)

Données 01 : Sourdine volume désactivée (volume activé)

Accusé de réception

(e)(([Identité télé])(OK/NG)(Données)(x)

5 Reglage du volume (commande: k f)

Pour régler le volume. Vous pouze également régler le volume à l'aide des boutons de volume de la télécommande.

Transmission

(k)(f) ([Identité télé])(Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(f)(([Identité télé])(OK/NG)(Données)(x)

Pour régler le contraste de l'écran. Vous pouvez également régler le contraste dans les paramètres d'image.

Transmission

(k)(g)(([Identité télé])((Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(g)(([Identité télé])(OK/NG)(Données)(x)

Pour régler la brillance de l'écran. Vous pouvez également régler la brillance dans les paramètres d'image.

Transmission

(k)(h)(([Identité télé])(()Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(h)(([Identité télé])(OK/NG)(Données)(x)

8 [Couleur] (commande: k i)

Pour régler la couleur de l'écran. Vous pouvez également régler la tonalité dans les paramètres d'image.

Transmission

(k)(i) ([Identité télé])( (Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(i)(([Identité télé])(OK/NG)(Données)(x)

9 [Teinte] (commande : kj)

Pour régler la tonalité de couleur de l'écran. Vous pouvez également régler la tonalité dans les paramètres d'image.

Transmission

(k)(j)(([Identité télé])()(Données)(Cr)

Données Rouge : 00 à Vert : 64

Accusé de réception

(j)(([Identité télé])(OK/NG)(Données)(x)

10 [Netteté] (commande: k k)

Pour régler la netteté de l'écran. Vous pouvez également régler la netteté dans les paramètres d'image.

Transmission

(k)(k)(([Identité télé])()(Données)(Cr)

Données Min.: 00 à Max.: 32

Accusé de réception

(k)(([Identité télé])(OK/NG)(Données)(x)

11 Sélection de l'affichage à l'écran (commande : k l)

Pour activer ou désactiver l'affichage à l'écran (OSD) à l'aide de la télécommande.

Transmission

(k)(l)()([Identité télé])(Donnees)(Cr)

Données 00 : [Arêt]

Données 01 : [Marche]

Accusé de réception

(I)(([Identité télé])(OK/NG)(Données)(x)

12 Mode verrouillage de la télécommande

(commande : k m)

Pourverrouillerlatelécommande et les commandes du panneau avant du téléviseur.

Transmission

(k)(m)(([Identité télé])( (Données)(Cr)

Données 00 : [Arrêt]

Données 01 : [Marche]

Accusé de réception

(m)(())([Identité télé])(()OK/NG)(Données)(x)

• Si vous n'utilise pas la télécommande, utiliseze ce mode. Lorsque l'alimentation principale est déconnectée et reconnectee (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Veille (C.C. éteint par mise en arrêt ou commande « ka » ou « mc ») et en cas d'activation du fonctionnement des touches, le téléviseur ne sera pas mis sous tension en appuyant sur la touche de mise en marche de la télécommande ou du téléviseur.

13 [Équilibre] (commande : k t)

Pour régler l'équilibre. Vous pouvez également régler l'équilibre dans les paramètres audio.

Transmission

(k)(t)([Identité télé])(Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(t)(([Identité télé])(OK/NG)(Données)(x)

14 [Température de couleur] (commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans les paramètres d'image.

Transmission

(x)(u)([Identité télé])((Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(u)(([Identité télé])(OK/NG)(Données)(x)

15 [Équaliser] (commande : j v)

Permet de régler l'égalisateur de l'appareil.

Transmission

(j)(v) ([Identité télé])(Données)(Cr)

Bit de poids fort Bit de poids faible

Fréquence Données

7 6	5 Freque	nce 4 3 2 1 0 Étape
0 0	0 1		" bande 0 0 0 0	0 0 (déclaral)
0 0	1 2		" bande 0 0 0 0	1 1 (déclaral)
0 1	0 3		" bande ... ... ... ... ... ...
0 1	1 4		" bande 1 0 0 1	1 19 (déclaral)
1 0	0 5		" bande 1 0 1 0	0 20 (déclaral)

Accusé de réception

(v)(([Identité télé])(OK/NG)(Données)(x)

• Dépend du modele et peut être modifié si le mode audio a une valeur d'égalisateur régliable.

16 Commande de syntonisation (commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modele et du signal.
• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon
  Sélectionnez les chaînes en fonction des numéros physiques suivants.

Transmission

(m)(a)([Identité télé])((Données 00))(Données 01)

()Données 02)(Cr)

(Donnees 00)(Données 01) Données de chaîne

Données 00: Données de chaîne octet haut

Données 01: Données de chaine octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogue)

• 00: Television par Antenne (ATV)

• 80: Television par cable (CATV)

• Antenne numérique/cable/satellite

(Données 00)(Données 01) : Données de chaîne

Données 00: Données de chaine octet haut

Données 01: Données de chaine octet bas

-00 00 à 27 0F (décimale : 0 à 9999)

Données 02 : Source d'entrée (numérique)

• 10: Television par Antenne (DTV)
• 20: Radio par antenne (Radio)
• 40: Television par satellite (SDTV)
• 50: Radio par satellite (S-Radio)
• 90: Television par cable (CADTV)

• a0: Radio par cable (CA-Radio)

• Exemples de commandes de syntonisation :

1 Syntoniser la chaine analogue par antennes (PAL) 10.

[Identité telé] = Tout = 00

Données 00 et 01 = Données de chaîne 10 = 00 0a

Données 02 = Television analogue par

antenna = 00

Résultat = ma 00 00 0a 00

2 Syntoniser la chaîne numérique par antenné (DVB-T) 01.

[Identité télé] = Tout = 00

Données 00 et 01 = Données de chaine 1 = 00
01

Données 02 = Television numérique par
antenne = 10

Résultat = ma 00 00 01 10

3 Syntoniser la chaine satellite (DVB-S)

Chaine 1000.

[Identité télé] = Tout = 00

Données 00 et 01 = Données de chaine 1000

= 03E8

Données 02 = Television numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accusé de réception

(a)(([Identité télé])(OK)(Données 00)(Données 01)

(Données 02)(x)(a)((Identité télé))(NG)(Données 00)(x)

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numérores physiques, majeurs ou mineurs suivants.

Transmission

(m)(a)(0)(Données 00)(Données 01)()

(Donnees 02)( (Données 03)( (Données 04)( )

(Donnees 05)(Cr)

• Les chaînes numériques possèdent un numéro de chaine physique, majeur et mineur. Le numéro physique est le numéro de chaine numérique réel, le numéro majeur est le numéro auquel la chaine doit être assignée et le mineur correspond à la sous-châne. comme le syntoniseur ATSC assigne automatiquement les chaînes au numéro majeur et mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2

à 69)

• Câble (CATV): 01, 0E à 7D (décimale: 1,

14 à 125)

(Donnees 01 à 04): Numéro de chaîne majeur/ mineur

Données 01 et 02 : xx (non utilise)

Données 03 et 04 : xx (non utilise)

Données 05 : Source d'entrée (analogue)

• 00: Television par Antenne (ATV)

-01: Television par cable (CATV)

• Antenne numérique/cable

Données 00 : xx (non utilise)

(Donnees 01)(Données 02) : Numéro de chaîne majeur

Données 01 : Données de chaine octet haut

Données 02: Données de chaine octet bas

-00 01 à 27 0F (décimale : 1 à 9999)

(Donnees 03)(Données 04) : Numéro de chaîne mineur

Données 03: Données de chaîne octet haut

Données 04: Données de chaine octet bas

Données 05 : Source d'entrée (numérique)

-02:Television par antenné (DTV)- Utiliser le numero de chaîne physique

-06: Television par cable (CADTV) - Utiliser le numero de chaîne physique

• 22: Television par Antenne (DTV) - Ne pas utiliser le numero de chaîne physique

• 26: Television par cable (CADTV) - Ne pas utiliser le numero de chaîne physique

• 46: Television par cable (CADTV) - Utiliser le numero de chaîne majeur uniquement (chaîne en une partie)

• Deux octets sont disponibles pour chaque numéro de châne major et mineur, mais seul l'octet bas (le second) est généralement utilisé (octet haut = 0).

• Exemples de commandes de syntonisation :
  1 Syntoniser la chaine analogue par cable (NTSC) 35.

[Identité telé] = Tout = 00

Données 00 = Données de châne 35 = 23

Données 01 et 02 = Pas de major = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Chaine analogue par cable = 01

2 Syntoniser la chaine numérique par antenne (ATSC) 30-3.

[Identité télé] = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Television numérique par
antenne = 22

(a)(([Identité télé])(OK)(Données 00)(Données 01)

(Donnees 02)

Données 03)(Données 04)(Données 05)(x)(a)()

([Identité télé])()

(NG)(Données 00)(x)

• Modèles vendus au Japon

Pour symponiser les chaînes en fonction des numérores physiques, majorés ou mineurs suivants.

Transmission

(m)(a)(0)(DDonnées 00)(DDonnées 01)(Données 02)

()Données 03)()Données 04)()Données 05)(Cr)

Antenne numérique/satellite

Données 00 : xx (non utilise)

(Donnees 01)(Données 02) : Numéro de chaîne majeur

Données 01 : Données de chaine octet haut

Données 02 : Données de chaine octet bas

-00 01 à 27 0F (décimale : 1 à 9999)

(Donnees 03)(Données 04) : Numéro de chaîne mineur (non utilisé sur satellite)

Données 03 : Données de chaine octet haut

Données 04 : Données de chaine octet bas

Données 05 : Source d'entrée (numérique/satellite pour Japon)

-02:Television par antennae (DTV)
-07:BS (satellite de radiodiffusion)
-08:CS1 (satellite de communication 1)
-09:CS2 (satellite de communication 2)

• Exemples de commandes de syntonisation :

1 Syntoniser la chaine numérique par antennes (ISDB-T) 17-1.

[Identité télé] = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 0011

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Television numérique par
antenne = 02

2 Syntoniser la chaine 30 du satellite de radiodiffusion (ISDB-BS).

[Identité télé] = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilise = 00 00

Données 05 = Television par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusé de réception

(a)(([Identité télé])(OK)(Données 00)(Données 01)

Données 02)(Données 03)(Données 04)(Données 05)

(x)(a)([Identité télé])( )(NG)(Données 00)(x)

17 Passer/ajouter une (Chaine) (commande : m b)

Pour passer la chaine actuelle la prochaine fois.

Transmission

(m)(b)([Identité télé])((Données)(Cr)

(b)(([Identité télé])(OK/NG)(Données)(x)

• Définir l'etat de la chaine enregistrée comme Suppr. (ATSC, ISDB)/sauter (DVB) ou ajouter.

18 Touche (commande:m c)

Pour envoyer le code clé de la télécommande IR.

Transmission

(m)(c)([Identité télé])((Données)(Cr)

Données : Code clé - page 23

Accusé de réception

(c)(([Identité télé])(OK/NG)(Données)(x)

19 Commande du [Rétroéclairage] (commande: mg)

Pour régler le rétroéclairage.

Transmission

(m)(g)([Identité télé])((Données)(Cr)

Données Min.: 00 à Max.: 64

Accusé de réception

(g)(([Identité télé])(OK/NG)(Données)(x)

20 Sélection d'entrée (commande : x b) (Source image principale)

Pour selectionner la source d'entrée pour l'imagine principale.

Transmission

(x)(b) ([Identité télé])( (Données)(Cr)

Données 00: DTV

Données 01: CADTV

Données 02: DTV Satellite ISDB-BS (Japon)

Données 03 : ISDB-CS1 (Japon)

Données 04: ISDB-CS2 (Japon)

Données 10:ATV

Données 11:CATV

Données 20:AV ou AV1

Données 21 : AV2

Données 40 : Composante 1

Données 41 : Composante 2

Données 60:RVB

Données 90 : HDMI1

Données 91 : HDMI2

Données 92 : HDMI3

Données 93 : HDMI4

Accusé de réception

(b)(([Identité télé])(OK/NG)(Données)(x)

• Cette fonction peut varier en fonction du modele et du signal.

Guide d'utilisation de la SORTIE IR

Format de données pour télécommande recommandé/non recommandé

Élément Code du format de données Remarque
Format de données recommandé	NEC, format code de répétition Toshiba entier	Seul : ActiverRépéter : Activer
	Format de code Philips RC5, RC6
	Format de code Zenith
Format de données non recommandé	Format de code Matsushita, RCA	Seul : ActiverRépéter : Désactiver
	Format de code Sony 12/15/20 bits, Mitsubishi
	Format de code Sharp, JVC, R-step, Philips RCMM, RECS-80, XMP	Seul : DésactiverRépéter : Désactiver

\section*{Caracteristiques du récepteur IR}

Fréquence de l'opérateur 37,9 KHz
Crête de la longueur d'onde 940 nm
Longueur de salve minimale Min. 300 us
Temps d'écart minimal requis Min. 350 us
Longueur du mot de données Max. 100 ms
Temps d'écart minimal requis dans le flux de données Min. 50 ms

Paramètre Symbole	Conditions	Minimum Typ. Maximum	Unité
Largeur d'impulsion de sortie de niveau élevé	Twh	Vague de salve = 600 μS Période = 1,2ms	400	-	800	μS
Largeur d'impulsion de sortie de niveau bas	TwI		400	-	800	μS

Si la télécommande n'est pas utilisé avec les formats de données commandés, les signaux de sortie seront automatiquement supprimés par le récepteur IR. Dans ce cas, LG ne garantit pas le bon fonctionnement de la fonction IR. Vous trouvez ci-dessous deux méthodes pour en garantir le bon fonctionnement.

Utiliser la télécommande avec les formats de données appropriés.
- Utiliser le récepteur à clé électronique IR du boîtier décodeur.

Informations sur les logiciels libres

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logériels à code source libre contenus dans cet apparéil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonerations de garantie et les avis de droits d'auteurs peuvent aussi être téléchargés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix courvant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail]. Cette offre est valable pendant une période de trois ans à compter de la date de la première distribution de ce produit. Cette offre est valide pour quiconque possée cette information.

Mise à jour du micrologiciel

(Selon le modele)

Vous pouvezmettrea jourle micrologiciel du produit entelechargeantla versionla plusrecente.

1 Telechargez-la sur partner.lge.com. (Inscription et ouverture de session requisés.)
2 Creez un dossier appelé « LG_DTV » ou « lg_dtv » sur une clé USB.
3 Déplacez le fichier telécharge dans le dossier que vous avez créé sur la clé USB.
4 Branchez la clé USB au port USB de votre téléviseur.
5 Lorsqu'une fenêtre contextuelle apparait, démarrez la mise à jour en suivant les instructions.

Licences

Les licences prises en charge peuvent différer selon le modele. Pour obtaining de plus amples renseignements sur les licences, visitez le site www/lg.com.

Fabrique sous licence de Dolby Laboratories. Dolby, Dolby Vision, Dolby Audio, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories.

HOMI

HIGHDEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Pour consulter la liste des brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole combinés, DTS 2.0 Channel, DTS 2.0+Digital Out, DTS-HD et DTS Virtual:X sont des marques déposées ou des marques de commerce apparentant à DTS, Inc. aux États-Unis ou dans d'autres pays. © DTS, Inc. Tous droits réservés.

(Selon le modele)

HEVCAdvance

Renseignements relatifs à la réglementation de la FCC

(Pour les États-Unis)

Cet apparéil a été testé et jugé conforme aux limites relatives aux apparéils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génére, utilise et peut diffuser de l'énergie de radioféquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'éteindre et de rallumer l' apparéil), l'utiliseur est invite à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenna de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'equipement sur un circuit électrique distinct de celui qui alimenté le récepteur;
• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la règlementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférence préjudiciable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant causeur un fonctionnement indésirable. Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuviées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

(Pour les États-Unis)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquences de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cet apparéil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet apparéil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôle. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antennne. Cet apparéil devrait être installé et utilisé de façon à garder une distance minimale de 20cm (7,8 po) entre l'élement rayonnant et votre corps. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)] L'émetteur/recepteur exempt de licence contenu dans leprésent apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produit de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet apparéil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôle. Cet apparéil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSES PAR DES MODIFICATIONS NON AUTORISEES APORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AutorISATION ACCORDÉA À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du CNR-247

(Pour le Canada)

[Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz]

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permis pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e;
(3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas;
(4) [pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p.i.r.e. de plus de 200 mW], les types d'antennes (s'il y en a plusieurs), les numeros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élevation,énéonnée à la CNR-247 section 6.2.2.3, doivent être clairment indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent cause des interférences avec les apparciels LE-LAN et/ou les endommager.

REMARQUE À L'INTENTION DE L'INSTALLATEUR DU TÉLÉVISEUR/CABLE

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseaux câbles sur l'article 820-40 du Code national de l'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le cable doit être relié à l'installation de mise à la terre du[bâtiment, et ce, aussi pres que possible de son point d'entrée.

AVERTISSEMENT!

Ne placez jamais un téléviseur sur une surface instable. Le téléviseur pourrait tomber et cause des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitees ennant des précautions simples comme:

Utiliser des armoires ou des supports recommends par le fabricant du téléviseur.
Utiliser uniquement des meubles qui peuvent supporter le télévisuer de façon sécurité;
- S'assurer que le téléviseur ne dépasse pas le bord du meuble sur lequel il est installé;
- Ne pas placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancreer le meuble et le téléviseur à un support ajustat;
- Ne pas placer le téléviseur sur un tissu ou tout autre matériel au inséré entre le téléviseur et le meuble sur lequel il est installé;
- Informer les enfants des dangers que représenté le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes.

Si vous telèviseur actuel doit être déplace, tenez compte des mêmes précautions.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un apparéil de classe II.
◇	Se rapporte à la mise en veille.
I	Se rapporte à la mise en marche (alimentation).
∑	Se rapporte à une tension dangereuse.

Déclaration de conformité du fournisseur

Appellation

LG

commerciale

Partie responsible LG Electronics USA, Inc.

Adresse 1000, av. Sylvan, Englewood

Cliffs, NJ 07632

Tél. [phone]

Les numéroes de modele et de série du produit sont situés à l'arrière et sur l'un de ses côtés. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

MODELE

NUMERO DE SÉRIE

Service à la clientèle LG

Pour toute question ou commentaire, visitez le www/lg.com ou appelez :

1-855-286-2456 CANADA

1-888-865-3026 États-Unis, commercial

LG

Life's Good

ENGLISH Easy Setup Guide

Avant d'utiliser l'appareil, veuillez dire attentivement ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.

LED TV

43UT570H0UA

49UT570H0UA

55UT570H0UA

43UT670H0UA

49UT670H0UA

55UT670H0UA

49UT770H0UA

55UT770H0UA

C X 4

(M4X L20) UT570H* UT670H*

dX4

(M4 x L12) UT770H*

www/lg.com

FRANÇAIS Lizez Sécurité et références.

AVERTISSEMENT: Pour éviter les blessures, cet appeareil doit être solidement fixé au bureau ou au mur, conformément aux directives du manuel Sécurité et références.

(lbs/ libras/lb)

MODELS	A		B		C		D		E		F		F-G		Power consumption
MODELOS															Consumo de potencia
MODELES	mm (inches / pulgadas / po)										kg (lbs / libras / lb)				Consummation électrique
43UT570HOUA	973	973	626	626	303	303	572	572	85.0	85,0	11.2	11,2	8.0	8,0	120 W
43UT670HOUA	(38.3)	(38,3)	(24.6)	(24,6)	(11.9)	(11,9)	(22.5)	(22,5)	(3.3)	(3,3)	(24.6)	(24,6)	(17.6)	(17,6)
49UT570HOUA	1,110	1,110	705	705	303	303	650	650	81,1	81,1	14.3	14,3	11.1	11,1	120 W
49UT670HOUA	(43.7)	(43,7)	(27.7)	(27,7)	(11.9)	(11,9)	(25.5)	(25,5)	(3.1)	(3,1)	(31.5)	(31,5)	(24.4)	(24,4)
55UT570HOUA	1,244	1,244	780	780	303	303	726	726	87.1	87,1	17.5	17,5	14.3	14,3	160 W
55UT670HOUA	(48.9)	(48,9)	(30.7)	(30,7)	(11.9)	(11,9)	(28.5)	(28,5)	(3.4)	(3,4)	(38.5)	(38,5)	(31.5)	(31,5)
49UT770HOUA	1,096	1,096	697	697	303	303	640	640	63.6	63,6	17.2	17,2	14.0	14,0	135 W
	(43.1)	(43,1)	(27.4)	(27,4)	(11.9)	(11,9)	(25.1)	(25,1)	(2.5)	(2,5)	(37.9)	(37,9)	(30.8)	(30,8)
55UT770HOUA	1,232	1,232	773	773	303	303	716	716	63.6	63,6	20.4	20,4	17.2	17,2	155 W
	(48.5)	(48,5)	(30.4)	(30,4)	(11.9)	(11,9)	(28.1)	(28,1)	(2.5)	(2,5)	(44.9)	(44,9)	(37.9)	(37,9)
Power requirement / Alimentación requerida / Alimentation électrique											AC 120 V ~ 50 / 60 Hz
