AK110LS6 - Ventilateur Lasko - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur Lasko AK110LS6, type colonne, avec plusieurs vitesses de ventilation.
Dimensions	Hauteur : 1,2 m ; Largeur : 30 cm ; Profondeur : 30 cm.
Poids	Environ 3,5 kg.
Consommation énergétique	Puissance : 50 W.
Niveau sonore	Silencieux, idéal pour une utilisation nocturne.
Utilisation	Adapté pour une utilisation intérieure, idéal pour les pièces de vie et les chambres.
Maintenance	Nettoyage régulier des grilles et des pales recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité.
Informations générales	Facile à assembler, design moderne et élégant, idéal pour tous types d'intérieurs.

FOIRE AUX QUESTIONS - AK110LS6 Lasko

Le ventilateur Lasko AK110LS6 ne s'allume pas, que faire ?

Vérifiez si le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de débrancher le ventilateur pendant quelques minutes, puis rebranchez-le.

Le ventilateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal pour un ventilateur, mais si le bruit est excessif, vérifiez si les pales du ventilateur sont propres et dégagées. Assurez-vous également que le ventilateur est sur une surface stable. Si le bruit persiste, il peut y avoir un problème mécanique.

Comment nettoyer le ventilateur Lasko AK110LS6 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs. Pour un nettoyage plus en profondeur, retirez la grille en suivant les instructions du manuel d'utilisation.

Le ventilateur ne souffle pas d'air frais, que faire ?

Assurez-vous que le ventilateur est en marche et qu'il est réglé sur une vitesse adéquate. Vérifiez si les pales du ventilateur ne sont pas obstruées par de la poussière ou des débris. Si le problème persiste, il peut y avoir un problème avec le moteur.

Où puis-je trouver les pièces de rechange pour le Lasko AK110LS6 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de Lasko ou chez des détaillants spécialisés en ligne. Assurez-vous d'avoir le modèle exact à portée de main pour garantir la compatibilité.

Le ventilateur est trop petit pour ma pièce, que faire ?

Si le ventilateur ne fournit pas une circulation d'air suffisante, envisagez d'acheter un modèle plus puissant ou un ventilateur de plus grande taille. Vous pouvez également positionner le ventilateur près d'une fenêtre ou d'une porte pour maximiser la circulation de l'air.

Puis-je utiliser le Lasko AK110LS6 à l'extérieur ?

Le Lasko AK110LS6 est conçu pour une utilisation en intérieur. Ne l'utilisez pas à l'extérieur, car l'humidité et les intempéries peuvent endommager le ventilateur et annuler la garantie.

MODE D'EMPLOI AK110LS6 Lasko

Ventilateur d'Evacuation

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFERENCES FUTURES.

STRUCTIONS GENÉRALES DE SECURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques

d'incendie, de chocoléctrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT :POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'advertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d'installation et le cablage électrique doit être effectuels par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.
b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilisés cachées.

ATTENTION : POUR USAGE DE VENTILATION

GENÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être evacués vers l'extérieur
e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
g) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE OU DE CHOC

ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

a) Si cet apparéil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT:NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À L'EXTÉRIEUR DU BâtIMENT À UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POURUNE MEILLEURE PERFORMANCE, ET ÉVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPE AU PANNEAU DE SERVICE AVANT DE COMMENCER I'INSTALLATION.

SECTION 1

Préparation du Ventilateur d'évacuation

1. Sortir le ventilateur de sa boite et confirmer que toutes les pieces sont presents. En plus du ventilateur d'évacuation vous devriez avoir:

1-Grille
1 - Ensemble de clapet (attaché)
4-Traverses de Montage
1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acquistique, il est recommendé que la longueur de la canalisation et le nombre de coudes soit réduits au minimum, que le rayon de chaque coude soit

aussi grand que possible pour I'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison seché d'une épaissure de jusqu'à 1,9cm(3/4po) Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage incluses.

1. Sélectionner l'alveole défonçable la mistrs appropriée et l'enlever à l'aide d'un tournevis à lame plate (Figure 1).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

SECTION 2

Nouvelle Construction

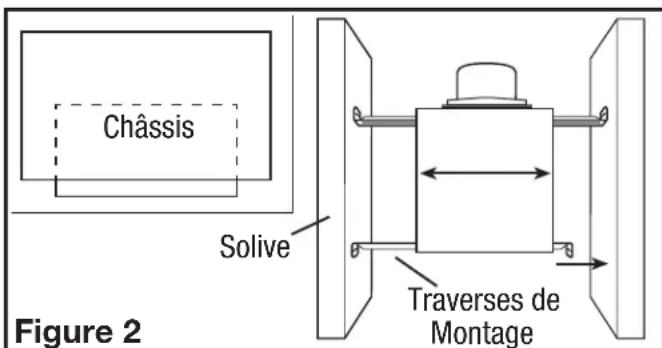

1. Installé les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier, serrez les vis montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la solive. Aligner le châssis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez le boîtier dans la position finale (Figure 2).

SECTION 3

Construction Existante

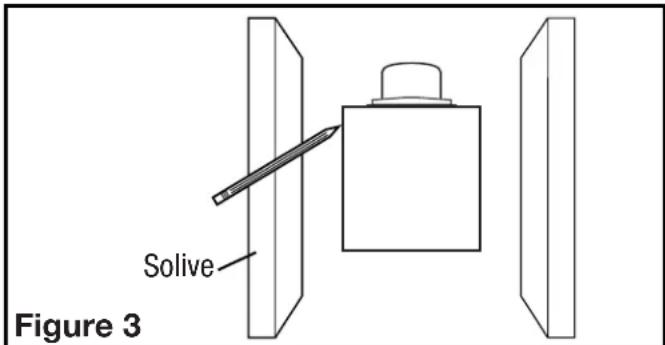

1. Placer le boitier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 3). Mettez le boitier de côte et découvert z'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilisés masquées. Installez les rails dans le canal de montage sur le boitier. Centrez le canal de montage dans les fentes sur le boitier, puis de l'intérieur du boitier serrez les vis de montage de sorte que le canal soit bien en place. Positionné le boitier dans le trou préalablement découvert z'ouverture decke qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solives (Figure 2).

SECTION 4

Conduits

NOTE: UN CONDUIT PLUS RIGIDE DE 4 PO (LS) OU 6 PO (LS6, LS6H) OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE.

ATTENTION : TOUS LES CONDUITS DOIVENT ETRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

REMARQUE: La canalisation de ce ventilateur à l'extérieur du batiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation plus courte et la plus droite possible pour une meilleure performance, et évitez d'inverterir le ventilateur avec des conduits plus petits que recommendé. L'isoaction autour des conduits peut réduire la perte d'énergie et empêcher le développement de moississeurs. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leurdebit d'air nominal.

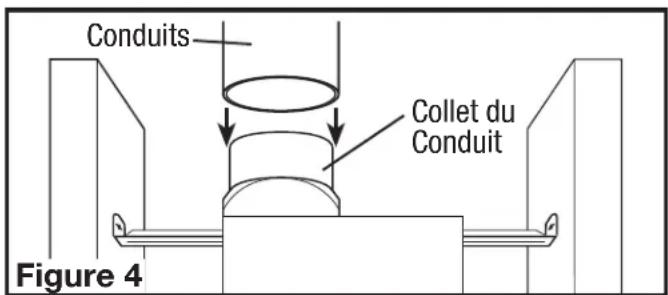

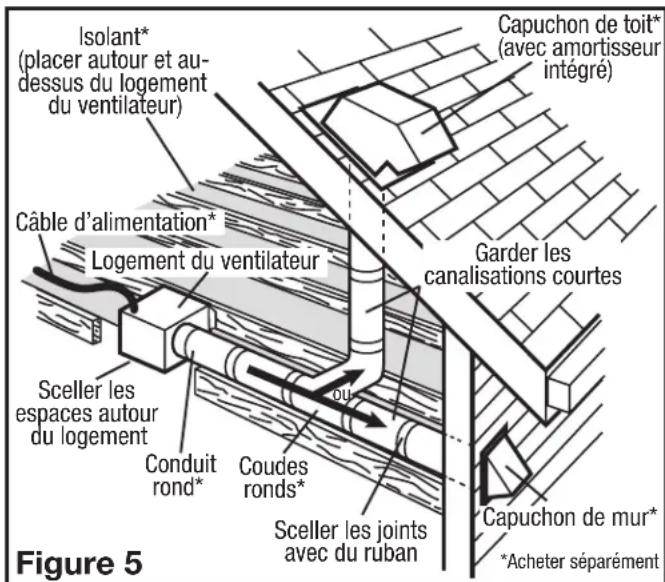

1. Branchez la canalisation de grandeur appropriée (AKLS - circulaire de 4", AKLS6,

AKLS6H - circulaire de 6^th au collet du conduit du ventilateur (Figure 4). Fixez en place avec du ruban adhesif ou d'une pince à vis. Toutjour evacuer le ventilateur a l'extérieur a travers le mur ou un chapeau de toiture. Il est recommendé que les raccords d'extrémitéassebestrction sontutilisées.

1. Assurez-vous que les joints des conduits et les pénetrations extérieures sont scellées avec du mastic ou tout autre matériel similaire pour creer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Place / enveloppez l'isolant auURT du conduit et / ou ventilateur afin de minimiser la possiblité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

SECTION 5

Cablage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNECTIONS DOIVENT ETRE FAITES EN CONFORMITE AVEC LES CODES ELECTRIQUES LOCAUX OU AUX. SI VOUS N'ETES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE ELECTRIQUE, RECURRÉZ AUX SERVICES D'un ELECTRICIEN QUALIFIÉE.

REMARQUE: cette unité possée un panneau d'accès l'extral pour le câblage qui ne requiert pas l'échévement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartment de câblage interieur. Les deux méthodes sont également efficaces.

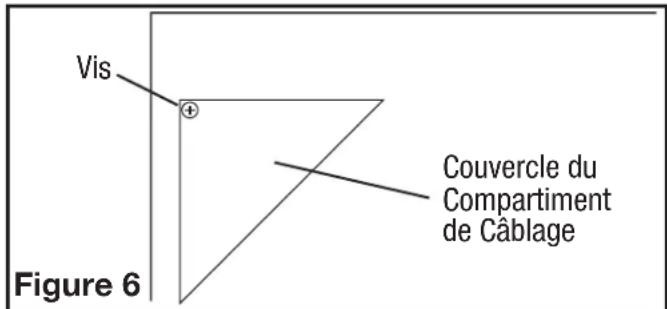

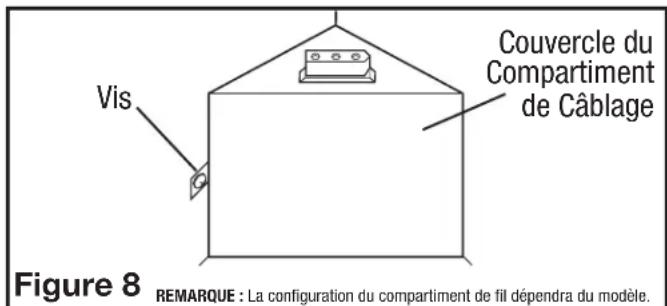

1a. Compartiment de Câblage Exterieur : enlever la vis du couvercle du compartment à câblage etmettre ce couvercle dans un endroit fiable (Figure 6).

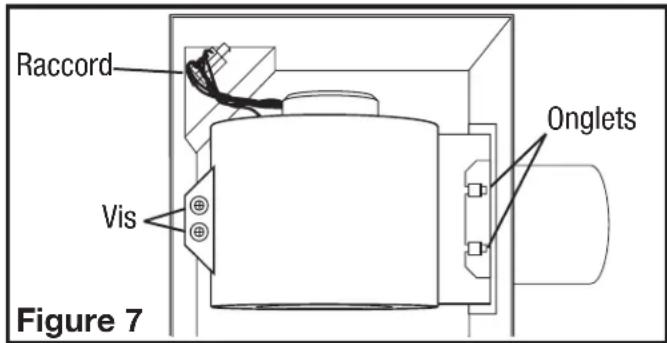

1b. Compartiment de Câblage Intérieur: Enlever les trois vis retenant en place l'assemblage de la soufflante et foulever pour sortir l'assemblage hors du chassin (Figure 7). Enlever la vis (ou les vis) du couvercle du compartment à câblage etmettre ce couvercle dans un endroit fiable (Figure 8).

REMARQUE: Si le raccord du moteur de ventilateur est raccordé au réceptacle du chassin, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.

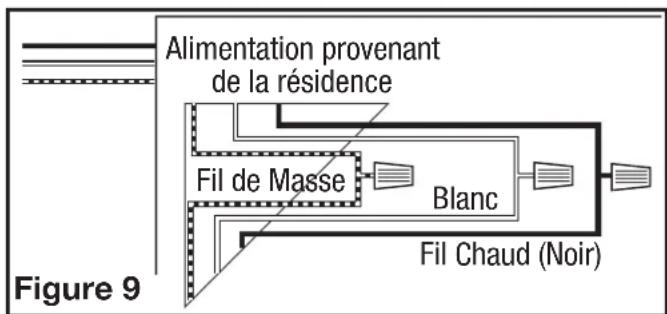

Modèle standards

2a. Courir le cablage d'un commutateur mural approuve et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à l'interrupteur mural). Fixer les cables électriques au chassin avec un connecteur électriche approuve. Vous assurer de laisser suffisamment de cable dans la boite pour faire le raccordement au réceptacle du ventilateur.
2b. Par là où vous avez choisi d'acceder à la boite de jonction du ventilateur, connecter le fil Blanc provenant de la résidence au fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de l'interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter le fil de mise à la terre provenant de la résidence au fil Vert du réceptacle du ventilateur (Figure 9). Utiliser des méthodes approuvées pour toutes les connexions.

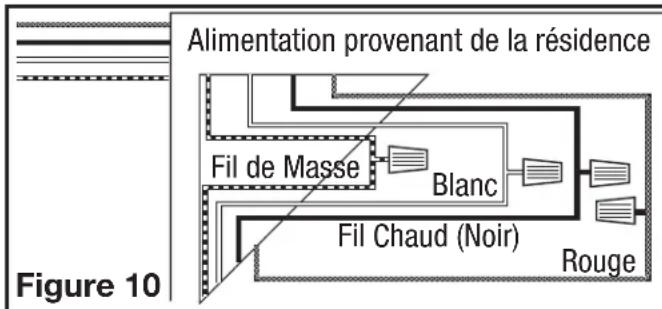

Modèle avec détéction d'humidité

3a. l'emplacement du commutateur. Assurez-vous de laisser suffisamment de cablage dans chaque boite pour faire les connexions. À la boîte de commutation, connectez le fil noir de la maison à la borne commune du commutateur. Connectez le fil noir du ventilateur à l'une des bornes commutées sur le commutateur. Cette position activera le mode automatique et le ventilateur s'activera après une élevation d'humidité. Connectez le fil rouge du ventilateur à l'autre borne commutée sur le commutateur. Cette position activera le mode manuel et activera le ventilateur. Connectez correctement le fil de terre et neutre (le cas échéant), installez le commutateur et le couvercle.
3b. À partir de l'endetroit où vous avez besoin d'acceder à la boîte de jonction du ventilateur, connectez le fil blanc de la maison au fil blanc du ventilateur. Connectez le fil de la position automatique sur l'interrupteur mural au fil noir du ventilateur, connectez le fil de la position manuelle sur l'interrupteur au fil rouge du ventilateur. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur (Figure 10). Utiliser des méthodes approvées pour toutes les connexions.

REMARQUE: les fils du réceptacle du ventilateur pourrait nécessiter d'être tirés à l'extérieur du compartment pour le raccordement. Tirer uniquement les trois fils laches à l'extérieur du compartment. Des fils additionnels y sont prêts.

1. Regrouper soigneusement les fils à l'intérieur du compartment pour le raccordement et replacer le couvercle du compartment en le fixant avec la vis qui fut enlevée précédemment.

SECTION 6

Complétion de l'installation

1. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoin des la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boitier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.

REMARQUE: Ce ventilateur est concu pour le contact d'iso1ation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'iso1ation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a ete enleve durant le processus deraccordement, reinstaller la soufflante en inversant les instructions a I'etape 1b de la Section 5 Cablage.

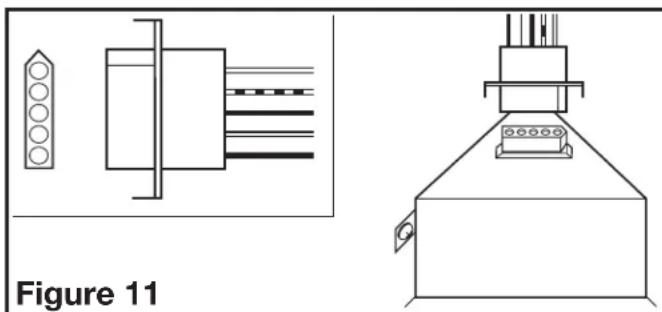

   3a. MODELES AKLS: Brancher le cordon à raccordement rapide dans le réceptacle. Ce cordon ne s'ajuste que d'une seule façon dans le réceptacle (Figure 11).

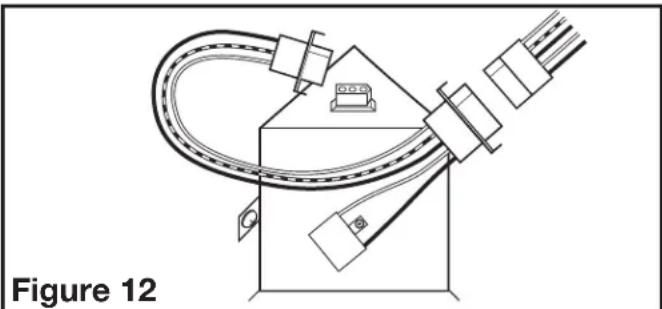

3b. MODELES AKLS6: Branchez le cordon du moteur du ventilateur à 2 broches de connexion rapide du moteur dans le câblage inclus. Branchez le cordon à 3 broches de connexion rapide dans le réceptacle situé sur le dessus du compartment de fil. Ces fils ne peuvent être insérés que dans un seul sens dans les prises (Figure 12).

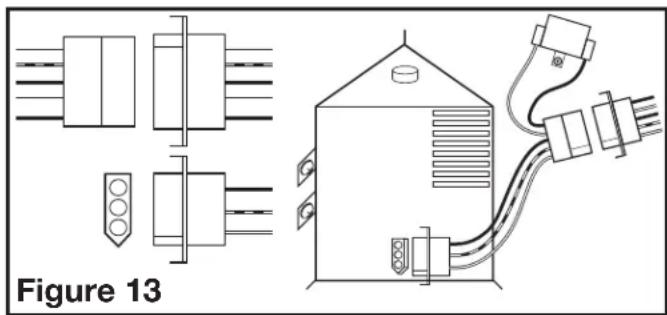

3c. MODELES AKLS6H: Connectez le faisceau electrique en branchant l'extrémité de 3 broches de connexion rapide dans la prise située sur le côte du couvercle du compartment de fil. Assurez-vous que l'extrémité de 5 broches de connexion rapide est branchée dans la prise du ventilateur. Ces fils ne peuvent être insérés que dans un seul sens dans les prises (Figure 13).

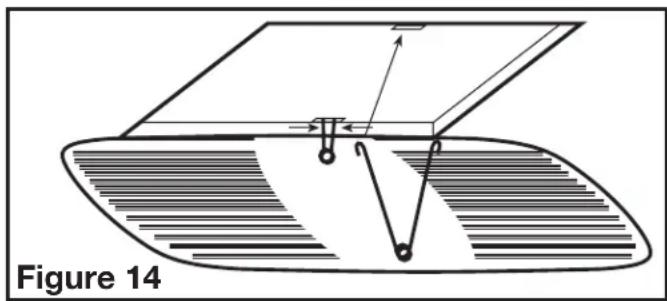

4. Installer la grille en pressant ensemble les deux extrémités des ressorts et en les installerant dans les fentes du chassin du ventilateur. Pousser la grille en position (Figure 14).
5. Restaurer l'alimentation et tester votre installation.

SECTION 7 Setting the Humidistat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur lorsqu l'humidité est supérieure au point de consigne et lorsque l'humidité est inférieure ou égale à la consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifie d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiente de la piece s'éleve plus haut que le niveau prérglé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui mènent à la croissance de moississeurs.

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartment de fil.
2. Reglez le cadran à l'humidité relative que vous vous pouze que le ventilateur maintienne, habituèlement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera étient. Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablier le courant.

SECTION 7 Utilisation et entretien

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis secher à l'aide d'un chiffon doux. NE JAMAIIS UTILISER D'ABRASIF OU DE POUIDRE À RÉCURER. Secher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous reférer à la Section 6 Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou pas déclarativement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

RÉSIDENTS DE LA CALIFORNIE UNIQUÉMENT :

AVERTISSEMENT: CE PRODUIT POT BEP VOUS EXPOSER A UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR L'ÉTAT DE LA CALIFORNIE POUR CAUSER LE CANCER.

AVERTISSEMENT: CE PRODUIT PEUT VOUS EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMiques] CONNU(S) PAR L'ÊTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITE ENVERS LES FONCTIONS DE LA REPRODUCTION.

Guide de dépannage

1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut	1a. Un fusible peut être grillé ou un disjoncteur être décle.nché. 1b. La fiche de raccord du moteur n'est pas connectée. 1c. Le câblage n'est pas raccordé correctement. 1d. La moteur est terminée	1a. Remplacer le fusible ou réinitialiser le disjoncteur. 1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité. 1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés. 1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche. 3b. L'hélice du ventilateur frote contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité. 3b. Appeler votre marchand pour un service.

GARANTIE LIMITEE

QUE COUVRE CETTE GARANTIE: Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE: Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe qu'elle partie ou pieces qui s'averté défectueuses ou remplacera le produit entier par le même modele ou un modele comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS: Cette garantie ne s'aquique pas si le produit etait endommagou or arrete de fonctionner en raison d'un accident, d'une mauvaise manipulation ou operation, de dommages d'expedition, d'abus, de mauvaise utilisation, de reparation faite ou tentees non autorises. Cette garantie ne couvre pas les couts d'expedition pour le retour des produits a Air King pour la reparation ou le remplacement. Air King payera les frais d'expedition de retour de Air King apres les reparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÉRE LE PRODUIT, CELUI qui SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTES DE N'IMPORTE QUE L'EAFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNÉ TELLE RESPONSABILITÉ SE TERMINA RE AVEC L'EXPRESSION DE LA PÉRIODE DE GARANTIE.

Certains etats et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par consequent, les presentes restrictions ne peuvent pas s'appliquer. La presente garantie vous donne des droits légaux spécifique et peut-être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

SERVICEÀLACLIENTÉLE:

Sans frais [phone]

Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.
Voupez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veiliez avoir le numero du modele disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veiliez ne pas renvoyer le produit à l'endetroit de l'achat.

www.airkinglimited.com

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUÉS, OBSOLETEES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SURETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUÉS ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur: Date d'installation:

Endroit de l'achat: Numéro de modèle :

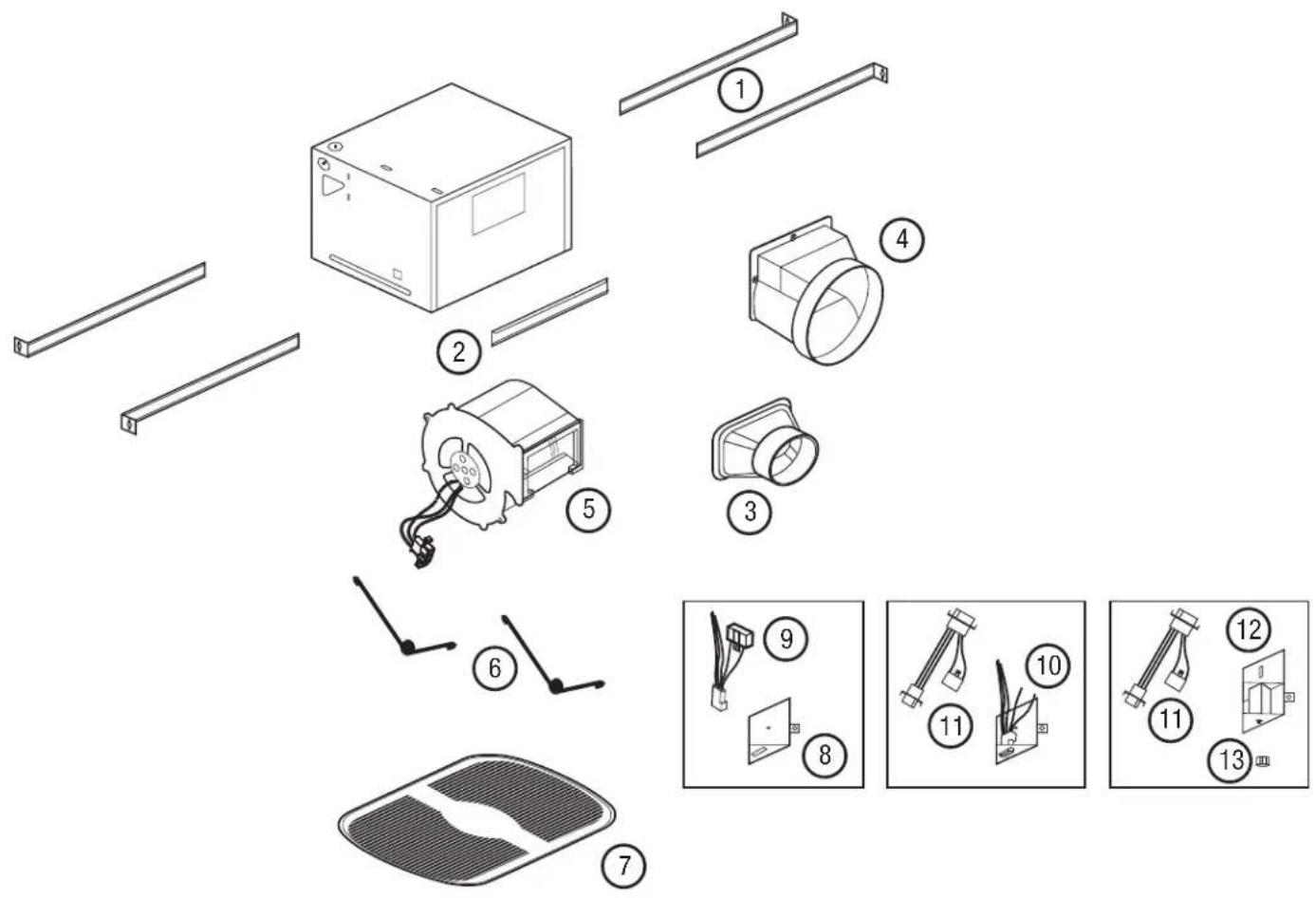

DIAGRAMME DES PIEÇES DE REMPLACEMENT

# Qte	Descr	option	# de piece de remplacement
1	4	Traverses de Montage 5S1299002
2	2	Canal de Montage 5S1202122
3	1	Assemblée de collier* - 4 po 5S5202011
4	1	Assemblée de collier* - 6 po 5S1202121
5	1	Assemblée de la Soufflante 5S2202013
6	2	Ressorts de la grille 5S1202047
7	1	Grille 5S1202005
8	1	Couvercle de Câble Interne - AKLS 5S1202004
9	1	Harnais du Capuchon du Moteur - AK80LS 5S2202007
	1	Harnais du Capuchon du Moteur - AK110LS 5S2202010
10	1	Assemblée du compartment du fil - AKLS6	5S1202052
11	1	Harnais du Capuchon du Moteur - AK80LS6, AK80LS6H	5S9202513
	1	Harnais du Capuchon du Moteur - AK90LS6, AK90LS6H	5S9202517
	1	Harnais du Capuchon du Moteur - AK100LS6, AK100LS6H 5S9202504
	1	Harnais du Capuchon du Moteur - AK110LS6, AK110LS6H 5S9202505
12	1	Assemblée du compartment du fil - AKLS6H	5S1202004
13	1	Bouton***	5S1299802
* Modèle: AK80LS, AK90LS, AK100LS. AK110LS** Modèle: AK80LS6, AK90LS6, AK100LS6, AK110LS6AK80LS6H, AK90LS6H, AK100LS6H, AK110LS6H*** Modèle: AK80LS6H, AK90LS6H, AK100LS6H, AK110LS6H
