Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	9 kg
Type de séchage	Condensation
Classe énergétique	B
Dimensions (L x H x P)	68.6 x 99.1 x 76.2 cm
Niveau sonore	65 dB
Programmes de séchage	Plusieurs programmes automatiques et manuels
Fonctionnalités supplémentaires	Détection d'humidité, départ différé, cycle anti-froissage
Entretien	Filtre à peluches à nettoyer régulièrement, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - DLEX4270V LG

Pourquoi mon sèche-linge LG DLEX4270V ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée, car le sèche-linge ne fonctionnera pas si elle est ouverte.

Mon sèche-linge LG DLEX4270V ne chauffe pas suffisamment, que faire ?

Vérifiez si le filtre à peluches est propre et si le conduit d'évacuation n'est pas obstrué. Un filtre sale ou un conduit bloqué peuvent réduire l'efficacité de chauffage.

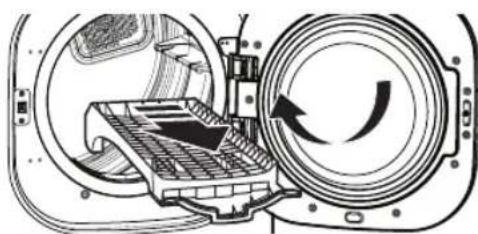

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Retirez le filtre à peluches situé à l'avant de l'appareil, en dessous de la porte. Nettoyez-le sous l'eau courante pour enlever les peluches accumulées, puis laissez-le sécher avant de le remettre en place.

Mon sèche-linge fait un bruit inhabituel pendant le fonctionnement, que faire ?

Écoutez attentivement le type de bruit. Si vous entendez des cliquetis ou des grincements, cela peut être dû à des objets coincés dans le tambour. Vérifiez également si les pieds de l'appareil sont bien nivelés.

Comment régler les paramètres de séchage sur mon sèche-linge LG DLEX4270V ?

Utilisez le panneau de commande pour sélectionner le cycle de séchage souhaité. Vous pouvez choisir entre différents réglages comme 'Normal', 'Délai' ou 'Séchage délicat' en fonction des tissus à sécher.

Pourquoi mon sèche-linge ne termine pas le cycle de séchage ?

Cela peut être causé par une obstruction dans le conduit d'évacuation ou un filtre à peluches sale. Assurez-vous que tout est propre et dégagé, puis redémarrez l'appareil.

Y a-t-il un moyen de réduire l'odeur de moisi dans mon sèche-linge ?

Nettoyez le filtre à peluches et le conduit d'évacuation, et assurez-vous que le tambour est sec après chaque utilisation. Il est également conseillé de laisser la porte ouverte après le séchage pour aérer l'intérieur.

Comment réinitialiser mon sèche-linge LG DLEX4270V ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut réinitialiser les circuits internes et résoudre certains problèmes.

Quel type de détergent devrais-je utiliser pour mon sèche-linge ?

Utilisez un détergent adapté au linge, de préférence un qui est conçu pour les machines à laver et sèche-linge. Évitez les assouplissants en feuille qui peuvent obstruer le filtre à peluches.

MODE D'EMPLOI DLEX4270V LG

Veuillez lore ce manuel attentivement avant l'utilisation et conservez-le pour referencia en tout temps.

DLEX4270 DLGX4271

www.lg.com

Table des maTières

3 imPOrTaNTes iNsTrUCTiONs de sECUriTE

3 CE QU'IL FAUT FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ
4 PRECAUTIONS DE SECURITE DE BASE
5 INSTRUCTIONS DE MISE À LA TERRE
5 INSTRUCTIONS DE SECURITE POUR L'INSTALLATION
6 INSTRUCTIONS DE SECURITE POUR LES FONCTIONS DE VAPEUR
7 INSTRUCTIONS DE SÉCURITÉ POUR LA RACCORDEMENT À L'ÉLECTRICITE

8 CaraCTErisTiQUes sPECiales

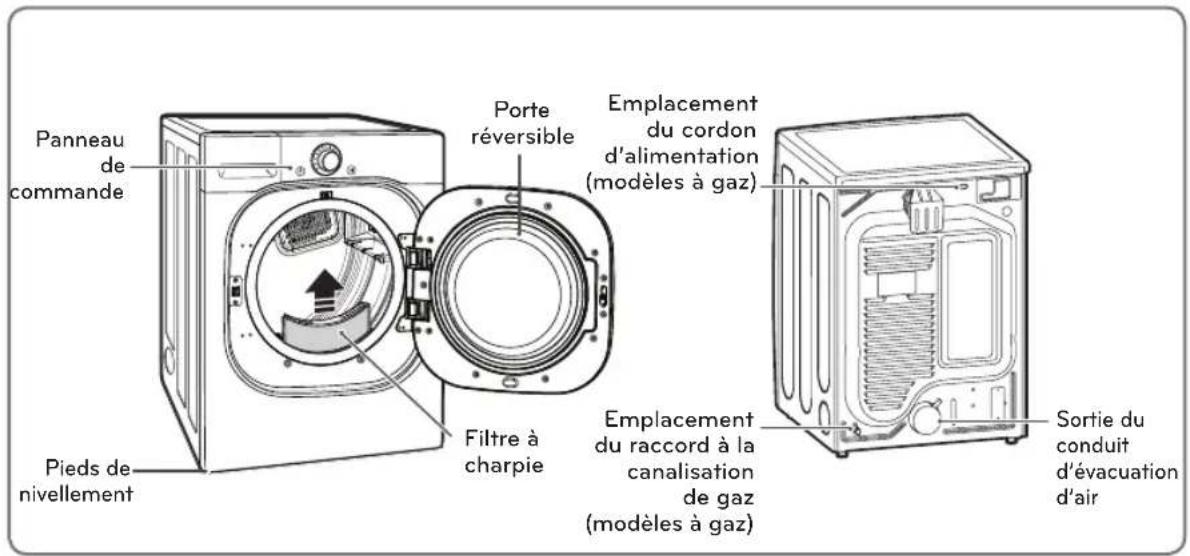

9 PrEseNTaTiON de VOTre sECHeUse

9 Composants
9 Accessoires

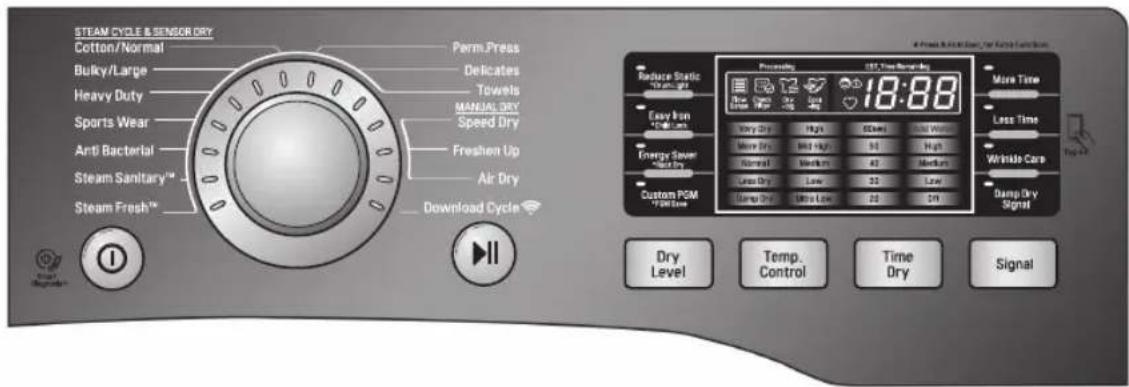

10 Caracteristiques du panneau de commande

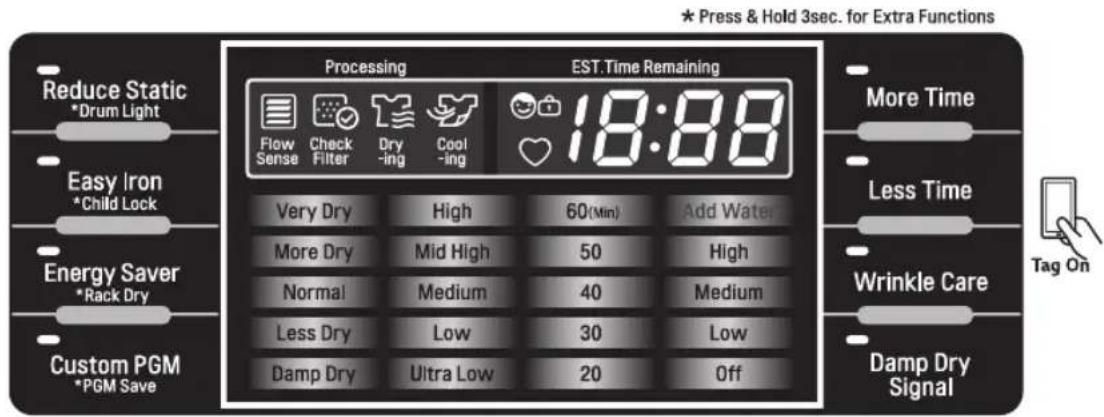

11 Afficheur

12 iNsTrUCTIONs d'iNsTallaTiON

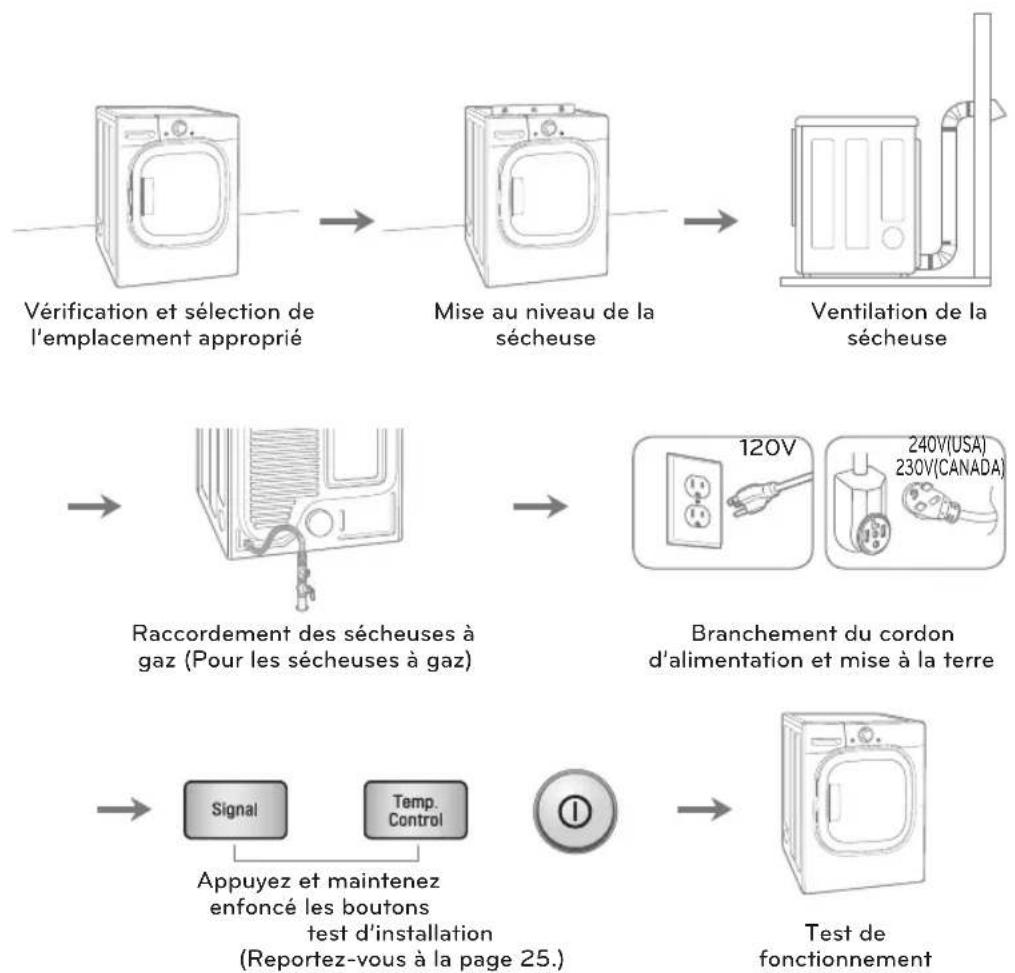

12 Aperçu de l'ordre d'installation
13 Conditions requises pour l'emplacement d'installation

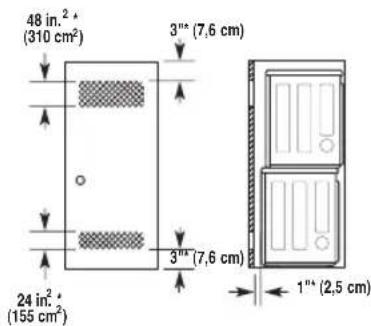

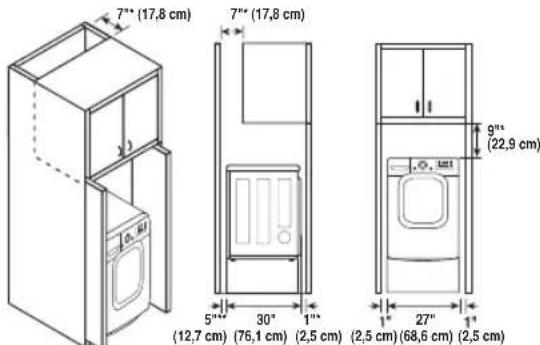

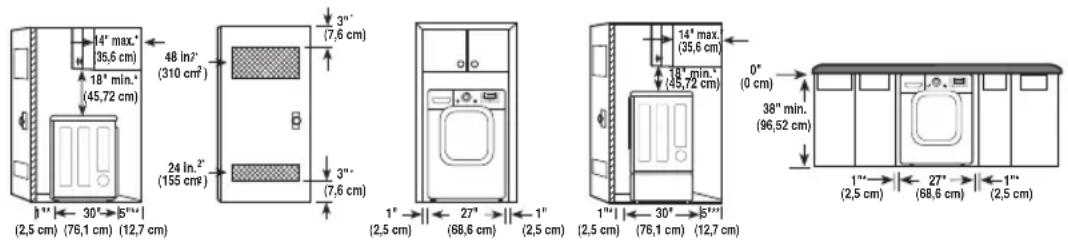

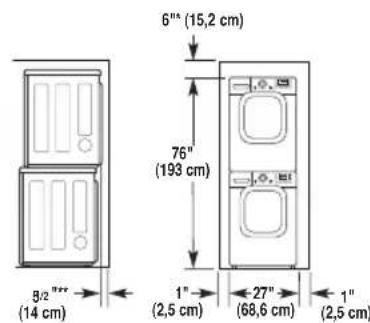

13 Dégagements
14 Installation avec socle ou set de montage en option

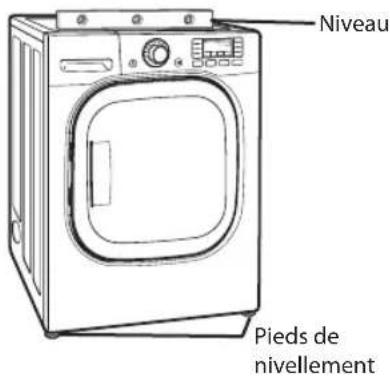

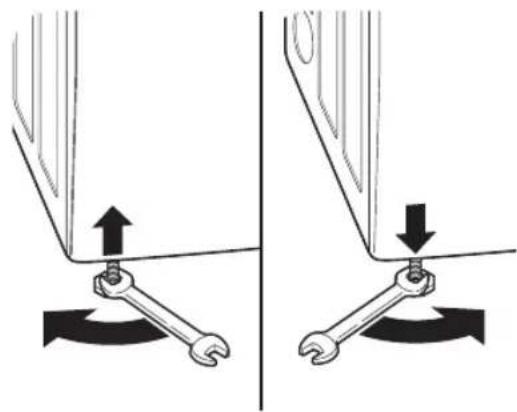

15 Mise au niveau de la secheuse

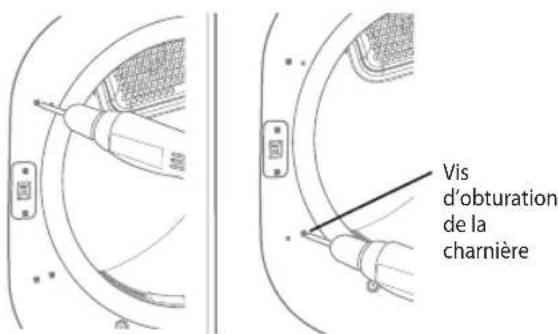

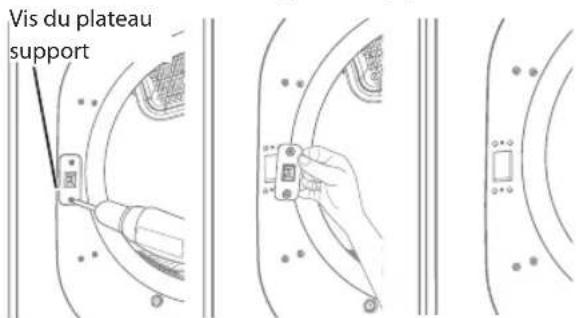

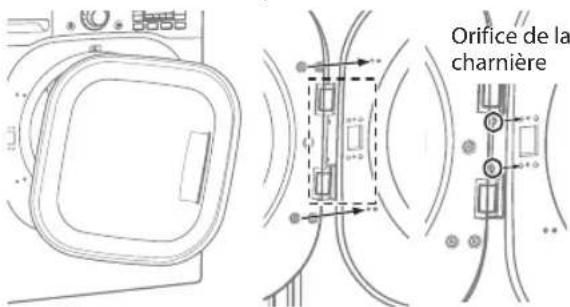

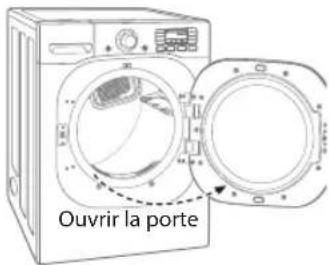

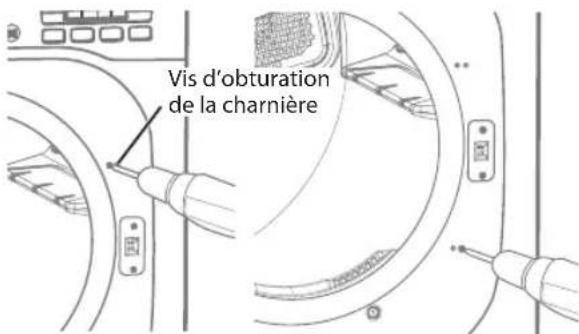

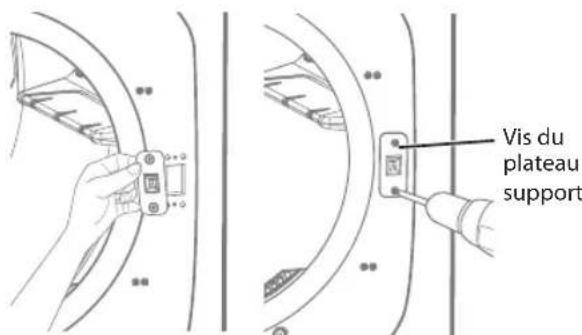

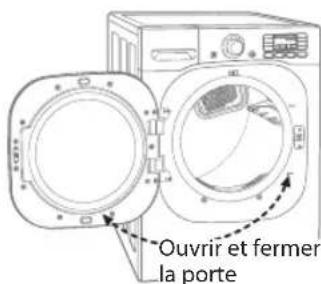

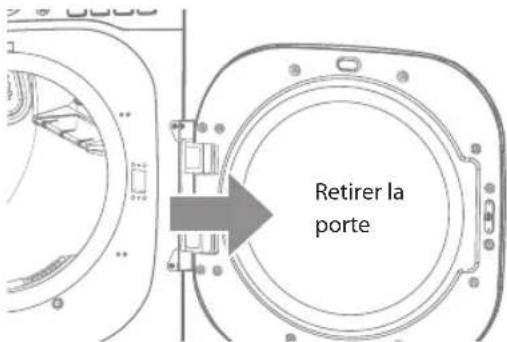

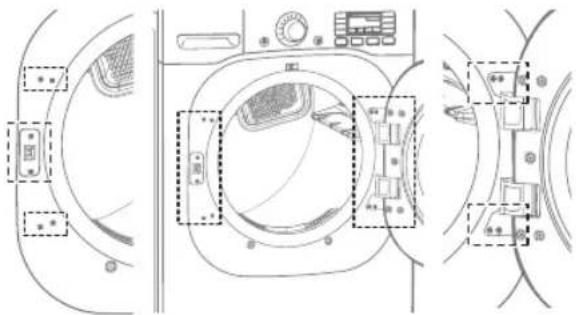

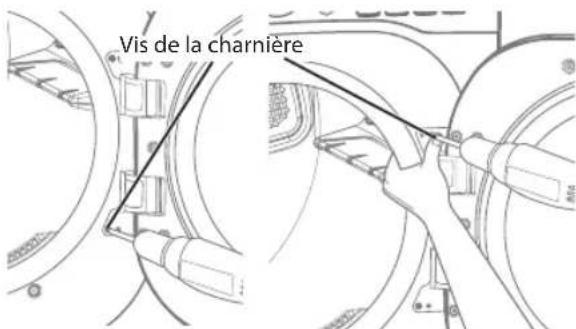

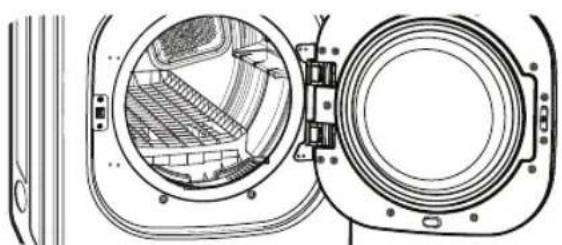

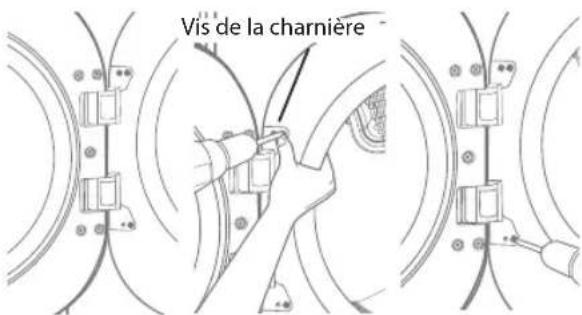

16 Pour inverser la porte

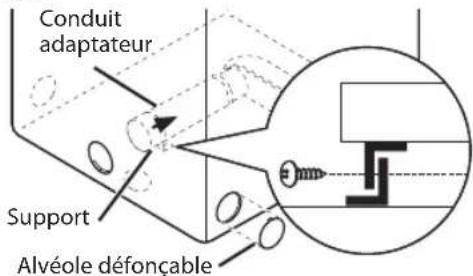

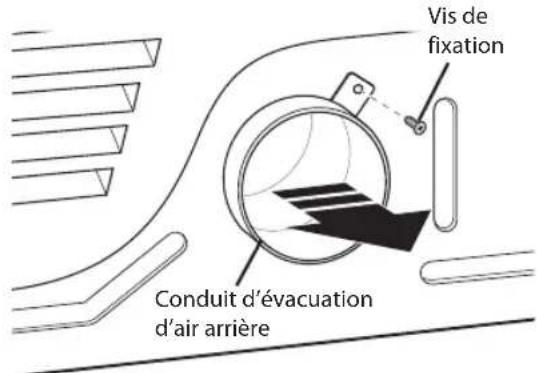

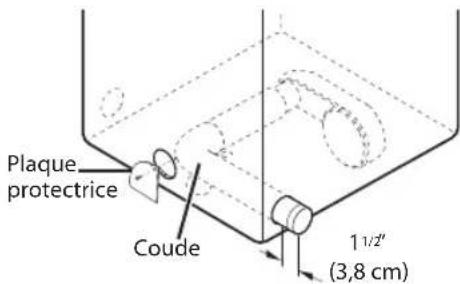

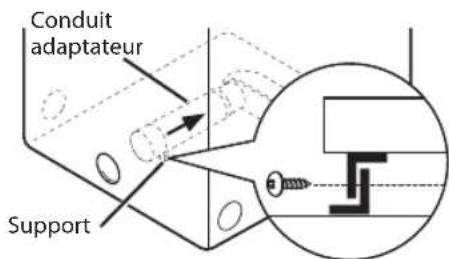

18 Modification de l'emplacement de la sortie d'air
19 Ventilation de la sechuse

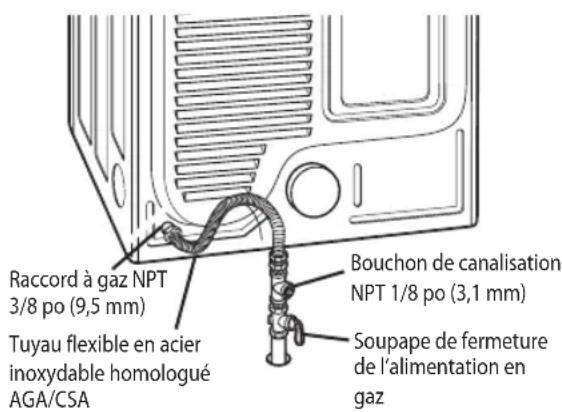

21 Raccordement des secheuses a gaz
23 Raccordement des sécheuses électriques
24 Exigences particulières pour les maisons mobiles ou préfabriquées
24 Verificaton finale de I'installation
25 Test d'installation (verification du conduit)

27 mOde d'emPLOi

27 Fonctionnement de la sechese
28 Guide des cycles

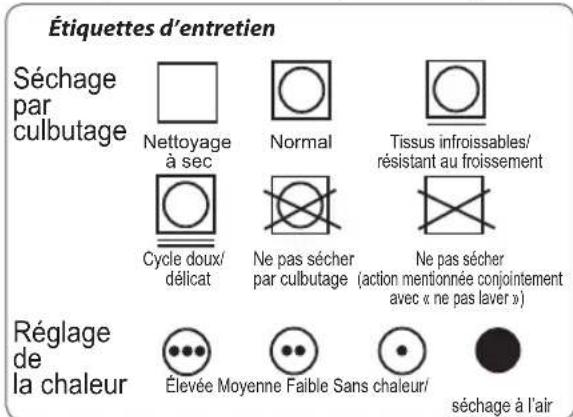

29 Triage des brassées
29 Chargement de la sechese

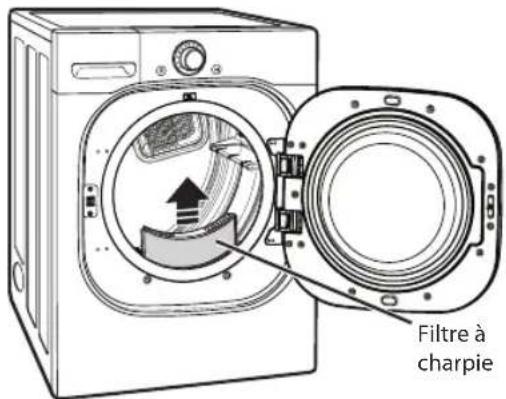

29 Verification du filtrtre à charpie avant chaque brassée
30 Boutons de réglage des cycles
31 Fonctions speciales
32 Autres fonctions

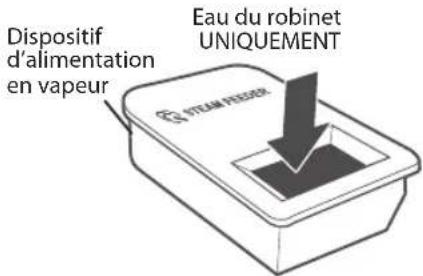

32 Fonctions de vapeur
34 Guide des cycles vapeur
35 Avant d'utiliser la fonction Tag On
36 Fonction Tag On

42 eNTreTieN

42 Nettoyage régulier

43 dEPaNNNaGe

43 Avant d'appeler le service

46 CaraCTerisTiQUes

47 UTilisaTiON de smarT diaGNOsis

48 aCCessOires eN OPTiON

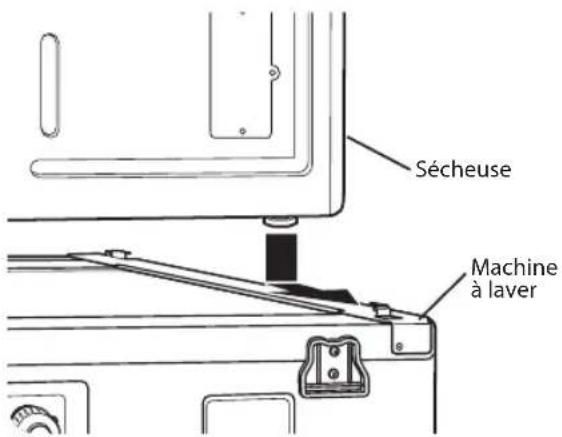

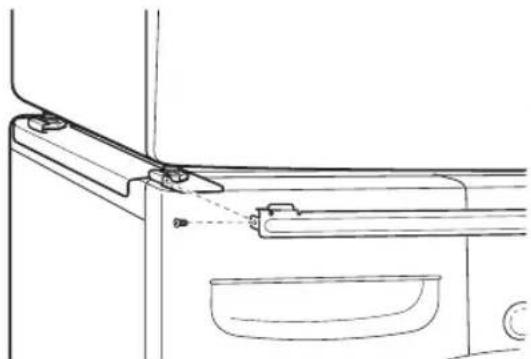

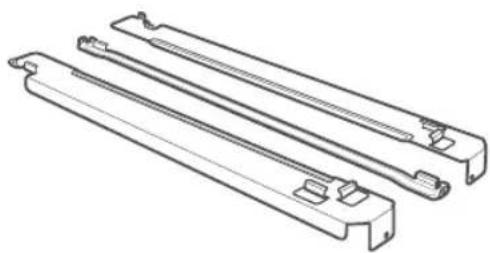

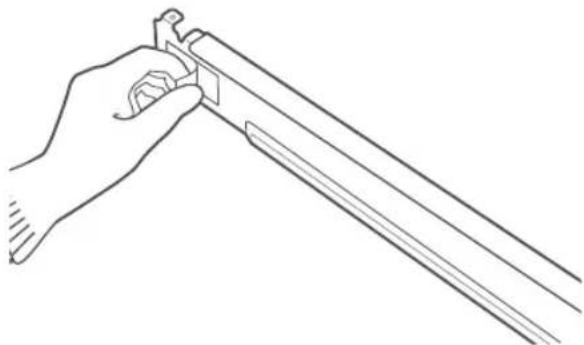

48 Installation du set de montage

50 GaraNTie

imPOrTaNTes iNsTrUCTIONs de sÉCUriTÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissemenT

Pour vous securite, vous devez suive I'information contene dans ce manuel afin de reduire les risques d'incendie et d'explosion, de chic electrique, ainsi que pour eviter les dommages matériels, les blessures corporelles, ou un deces.

Votre sécurité et la sécurité des autres sont très importantes.

Ce manuel contient de nombreux messages relatifs à la sécurité et à votre apparéil.

Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.

C'est le symbole d'alerte à la sécurité.

Ce symbole vous alerte des dangers potentiels qui peuvent tuer ou blesser les autres personnes ou vous-même. Tous les messages relatifs à la sécurité suivent le symbole d'alerte à la sécurité et le mot DANGER, AVERTISSEMENT ou ATTENTION.

Ces mots signifient :

danger

Voupez etre tue ou grievement blesse si you ne suivez pas immediatement les instructions.

averTissement

Vou puez etre tue ou grievement blesse si vous ne suivez pas les instructions.

aTTenTion

Voussouvezetereblessouendommagerleproduitsisyoune suivezpas lesinstructions.

Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le risque de blessure et ce qui peut se produit si vous ne suivez pas les instructions.

• N'installez pas une séchuse avec des matériaux de ventilation en plastique flexibles. Si vous installez un conduit en métal flexible (de type feuille métallique), celui-ci doit être d'un type précisé identifié par le fabricant comme convenant à une utilisation avec une séchuse. Les matériaux de ventilation flexibles sont susceptibles de se déformer, d'être écrasés facilement et de retenir les charpies. Ces conditions peuvent obstruer la circulation de l'air de la séchuse et accroître le risque d'accordance.
• Ne rangez et n'utilise pas d'essence ou d'autres vapeurs et liquides inflammables pres de cet apparéil ou de tout autre apparéil electroménager.
  L installation et l'entretien doit etre effectués par un installateur qualifie, une agence de service, ou le fournisseur de gaz.
• Installez la sécheuse conformément aux instructions du fabricant et à la reglementation locale.
• Conserveces instructions.

CE QU'IL FAUT FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ :

1. N'essayez pas de gratter une allumette, d'allumer une cigarette, ou demettre sous tension un électroménager à gaz ou électrique.
2. Ne touchez a�除 un interrupteur electrique. N'utilise z a�除 un telpehone de vore edifice.
3. Évacuez toute personne présente dans la pierce, l'édifice, ou la zone à proximité.
4. Appelez immédiatement votre fournisseur de gaz avec le téléphone d'un voisin. Suivez attentivement les directives du fournisseur de gaz.
5. Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service d'incendie.

aVerTissemeNT: Ce produit contient des produits chimiques reconnus par I'Etat de la Californie pour provoquer des cancers et des malformations congenitales ou d'autres problèmes de reproduction. Lavez-vous les mains après l'avoir manipulé.

imPOrTaNTes iNsTrUCTIONs de sECUriTÉ LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissemenT

Pour vous securite, vous nevez suive I'information contene dans ce manuel afin de reduire les risques d'incendie et d'explosion, de chic electrique, asi que pour eviter les dommages matériels, les blessures corporelles, ou un deces.

PRECAUTIONS DE SECURITE DE BASE

AverTissemenT

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vous utilise cet électroménager, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Lisez toutes les instructions avant d'utiliser votre séchuse.
• Avant de l'utiliser, la séchuse doit être installée correctement conformément aux directives données dans ce manuel.
• Ne placez pas d'articles exposés à des huiles de cuisson dans votre séchée. Des vêtements contaminés aux huiles de cuisson peuvent entrainer une réaction chimique qui pourrait faire enflammier une brassée.
• Ne séchezaucun article quiaurait precedemmentété nettoyé, lavé, ou trempe dans de l'essence, des solvants pour nettoyage à sec, ou toute autre substance inflammable ou explosive non plus que tout article quiprésenterait des taches de ces substances, car les vapeurs qui s'en dégagent pourraient s'enflammer ou exploer.
• Ne mettez jamais votre main dans la sechese si le tambour ou les autres pièces sont en mouvement.
• Ne répandre jamais ou ne remplacez jamais une piece de la séchéuse ou n'essayez jamais de réparer votre séchéuse, à moins que cet entretien soit précisément recommandé dans ce Guide d'utilisation et d'entretien ou dans des instructions de réparation par l'utilisateur publiées que vous comprendez et que vous étés capable d'entrepreneire.
• Ne modifie pas les commandes.

• Avant d'inutiliser ou demettre la secheuse au rebut, retirez-en la porte.

• Ne laissez pas les enfants jouer dans la séchue ou sur cette-ci. Vous doivent les superviseur de pres lorsque vous utilisez la séchue a proximite.

• Utilisez les assouplisseurs ou produits pour éliminer la statique uniquement tel que recommends par le fabricant.
• N'utilise pas de cycle avec chaleur pour sécher des articles qui comportent du caoutchouc mousse ou toute autre matière similaire à du caoutchouc.
• Conserve l'espace entourant l'ouverture de sortie et les espaces adjacent libres de toute accumulation de charpie, de poussière, et de saleté.
• Vous doivent nettoyer périodiquement l'intérieur de la sechuse et du conduit de sortie par le personnel de service qualifié.
• N'installez jamais ou ne rangez jamais votre séchue dans un endroit exposé aux intempéries.
• Vérifiez toujours l'intérieur de la sechese pour y repérer tout corps étranger.

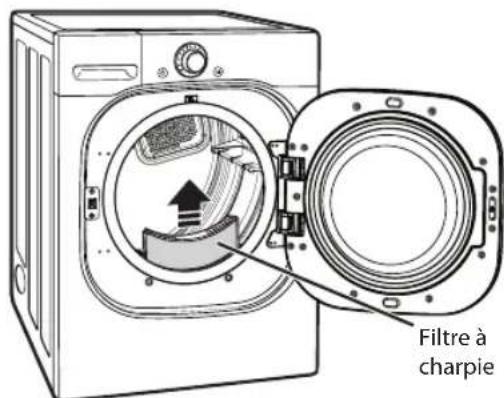

• Nettoyez le filtré à charpie avant ou après chaque brassée.
• Ne conservez pas d'objets en plastique, des papiers ou des vêtements susceptibles de s'enflammer ou de fondre en haut de la secheuse pendant qu'elle est en marche.

imPOrTaNTes iNsTrUCTIONs de sECUriTÉ LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissemenT

Pour vous securite, vous devez suive l'information contene dans ce manuel afin de reduire les risques d'incendie et d'explosion, de chic electrique, ainsi que pour eviter les dommages matériels, les blessures corporelles, ou un deces.

INSTRUCTIONS DE MISE À LA TERRE

Vou devez mettre à la terre cet apparéil. En cas de panne ou de défaillance, la mise à la terre réduit le risque d'électrocution en offrant un chemin de moindre résistance au courant électricque. Cet apparéil doit être muni d'un cordon doté d'un conducteur de mise à la terre et d'une fiche avec mise à la terre. Vous devez brancher la fiche dans une prise appropriée qui est bien installée et mise à la terre conformément à tous les codes et les ordonnances locales.

Ne modifies jamais la fiche fournie avec l'appareil. Si elle ne correspond pas à la prise, faites installer une bonne prise par un électricien qualifié.

Voudevezbranchercetappareilaun systemede cablage permanent,enmetal,misalaterreouyou devezfairecourir un conducteur delisea la terre avec les conducteurs du circuit et le brancher a la broche ou au contactdelise la terre del'appareil.

Si vous sechue n'est pas bien mise à la terre, cela peut entrainer une électrocution.

AverTissemenT

Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou d'un technicien de service si vous doutez que l'appareil est bien mis à la terre.

INSTRUCTIONS DE SECURITE POUR L'INSTALLATION

averTissemenT

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsqu'elles utilisés des électroménagers, vous doivent toutes suivre les précautions de base, y compris ce qui suit:

• Faites la mise à la terre de la séchue conformément à tous les codes et ordonnances en vigueur. Suivez les directives d'installation détaillées. Si vous sechue n'est pas bien mise à la terre, cela peut entraîner une électrocution.
• Avant de l'utiliser, la sechue doit être installée correctement conformément aux directives données dans ce manuel. Si vous sechue n'est pas bien mise à la terre, cela peut entrainer une électrocution.
• Installez et entreprises la séchée à un endroit où elle ne sera pas exposée à des températures sous le point de congestion ou exposée aux intempéries.
• Toutes les réparations et l'entretien doivent être faits par un service d'entretien autorisé, à moins qu'ils ne soient précisément recommendés dans ce Guide d'utilisation. Utilisez seulement des pieces recommandées par le fabricant. Tout non-respect de cet averissement peut entrainer des blessures graves, un incendie, l'électrocution, ou la mort.
• Pour réduire le risque d'électrocution, n'installez jamais la séchue dans un espace humide. Tout non-respect de cet averissement peut entraîner des blessures graves, un incendie, l'électrocution, ou la mort.

• N'installez pas l'apparéil à proximité d'un article chauffant, tel un poèle, four ou chauffage. Le non-respect de cette instruction peut cause une défaillance, générer de la fumée ou provoquer un incendie.

• Ne placez pas de chandelierles, de cigarettes ou toute autre matière inflammable sur le dessus du produit. Le non-respect de cette instruction peut les faire fondre, générer de la fumée ou provoquer un incendie.

• Retirez toute la pellicule protectrice en vinyle du produit. Le non-respect de cette instruction peut la faire fondre, générer de la fumée ou provoquer un incendie.
  Reliez à un circuit électrique protégé, correctement dimensionné et à la bonne tension pour éviter toute surcharge électrique. Un mauvais circuit électrique peut fondre, en créé un danger d'électrocution ou d'incendie.
• Retirez toutes pieces d'emballage et eliminez tous les matériaux d'expédition correctement. Tout non-respect de ces instructions peut entraîner la mort, une Explosion, un incendie, ou des brûlures.
• Pour une installation dans un garage, installez la séchée à au moins 18 po (46 cm) au-dessus du plancher. Tout non-respect de ces instructions peut entrainer la mort, une Explosion, un incendie, ou des brûlures.
• Conservez les matériaux d'emballage hors de la portée des enfants. Les matériaux d'emballage peuvent etre dangereux pour les enfants. Ils font courir un risque de suffocation.

imPOrTaNTes iNsTrUCTIONs de sECUriTÉ LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour vous securite, vous devez suive l'information contene dans ce manuel afin de reduire les risques d'incendie et d'explosion, de chic electrique, ainsi que pour eviter les dommages matériels, les blessures corporelles, ou un deces.

INSTRUCTIONS DE SÉCURITÉ POUR L'INSTALLATION

AverTissemenT

Afin de réduire les risques de blessures, veuillez suivre toutes les procédures de sécurité industrielle recommandées, y compris le port de gants longs et de lunettes de sécurité. Le non-respect de toutes les consignes de sécurité représentées dans ce manuel peut entraîner des dommages matériels, des blessures ou la mort.

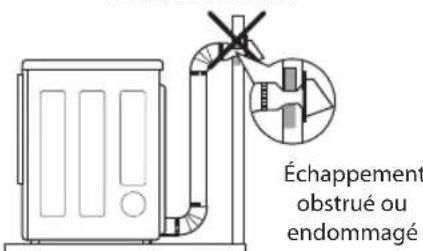

Système d'évacuation d'air/Conduit :

• L'air des sécheuses à gaz DOIT être evacué à l'estvierier. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Il faut evacuer également l'air des séchues à l'extérieur pour empêcher toute accumulation de grande quantité d'humidité et de charpie à l'intérieur de la piece. Une accumulation de charpie dans une partie de la maison peut entrainer un danger d'incendie et un risque pour la santé.
• Utilisez uniquement un conduit métallique rigide ou flexible de 4 po (10,2cm) de diamètre à l'intérieur du placard de la sécheuse ou pour l'évacuation de l'air vers l'extérieur. L'utilisation des conduits en plastique ou d'autres conduits de type combustible risque de provoquer un incendie. Un conduit perforé peut provoquer un incendie s'il s'affaisse ou se bloque partiellement en cours d'utilisation ou lors de l'installation.

• Les pièces pour monter le système de conduits ne sont pas fournies avec la séchuse. Il sera nécessaire d'obtenir les pièces chez votre fournisseur local. La sortie extérieure doit être munie de clapets à charnière pour empêcher tout refoulement d'air lorsque la séchuse est hors tension. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Le conduit d'évacuation d'air doit mesurer 4 po (10,2 cm) de diamètre sans obstructions. On doit le maintainir aussi court que possible. Assurez-vous de nettoyer tout euxs conduit avant d'installer votre nouvelle séchuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Des conduits métalliques rigides ou semi-rigides sont recommandés entre le mur et la sechuse. Lors d'une installation spéciale où il est impossible d'effectuer le raccord avec les matériaux recommandés, utilisez un conduit métallique flexible de transition homologué UL uniquement pour le raccord entre la sechuse et le mur. L'utilisation de ce type de conduit influencera le temps de sechage. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• N'utilise PAS de vis à tôle ou d'autres types d'attaches qui pénetreraient dans le conduit et pourrait retenir les charpies et réduire ainsi l'efficacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Pour de plus amples détails, suive les instructions d'installation. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

INSTRUCTIONS DE SECURITE POUR LES FONCTIONS DE VAPEUR

AverTissemenT

Afin de réduire les risques d'incendie, de chic électrique, ou les blessures corporelles lorsque vous utilisez des electroménagers, vous doivent toutes suivre les précautions de base, y compris ce qui suit :

• Ne pas ouvrir la porte de la sécheuse pendant les cycles vapeur. Le non-respect de ces régles peut entrainer des risques de brûlures.

• Ne pas sécher des articles ayant été nettoyés, lavés, trempés ou tachés par les composés suivants: essence, solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. Ces substances peuvent produit des vapeurs potentiellement inflammbables ou explosives. Le non-respect de ces règles peut entrainer des risques d'incendies ou la mort.

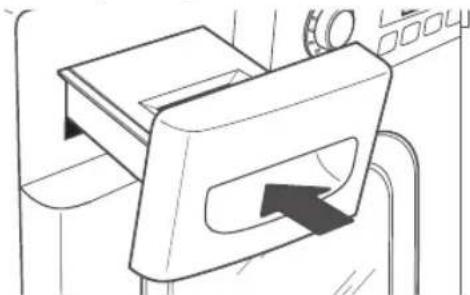

• Ne pas replir l'alimentation de vapeur avec de l'essence, des solvants de nettoyage à sec ou d'autres substances inflammables ou explosives. Le non-respect de ces règles peut entrainer des risques d'incendie ou la mort.

• Ne pas toucher l'injecteur de vapeur dans le tambour pendant ou à la fin du cycle vapeur. Le non-respect de ces règles peut entraîner des risques de brûlures.
• Ne pas replir l'alimentation de vapeur avec de I'eau chaude (au-dessus de 30^ / 86^ ). Le non-respect de ces règles peut entraîner des risques de brûlures.

imPOrTaNTes iNsTrUCTIONs de sECUriTÉ LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissemenT

Pour vous securite, vous devez suive I'information contene dans ce manuel afin de reduire les risques d'incendie et d'explosion, de chic electrique, ainsi que pour eviter les dommages matériels, les blessures corporelles, ou un deces.

INSTRUCTIONS DE SECURITE POUR LA RACCORDEMENT À L'ÉLECTRICITÉ

AverTissemenT

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vous utilise des electroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne coupe et ne retirez dansaucuncaslabroche de mise à la terre du cordon d'alimentation. Branchezle cordon d'alimentationelectrique dans une prise bien mise à la terre pour éviter des blessures corporelles ou des dommages à la séchuse.
• Pour votre sécurité personnelle, cette sechuse doit être correctement mise à la terre. Tout non-respect de cet avertissement peut entrainer des blessures ou l'électrocution.
• Reportez-vous aux directives d'installation de ce manuel pour les exigences électriques propres à votre méthode. Tout non-respect de ces instructions peut entraîner une électrocution ou un incendie.
• Cette séchée doit être branchée sur une prise correctement mise à la terre. Si la séchée n'est pas correctement mise à terre, cela peut entrainer une électrocution. Faites vérifier la prise murale et le circuit électrique par un électricien qualifié akin d'assurer leur mise à la terre correcte. Tout non-respect de ces instructions peut entrainer une électrocution ou un incendie.

• La séchée doit toujours être branchée sur une prise électrique distincte qui fournit une tension nominale correspondant à celle inscrite sur la plaque signalétique. Ce branchement permet de fournir le meilleur rendement et permet aussi d'éviter la surcharge du circuit électrique domestique, ce qui pourrait entraîner un risque d'incendie en raison de la surchauffe des fils électriques.

• Ne débranchez jamais la sécheuse en tirant sur le cordon d'alimentation. Tenez toujours fermement la fiche électrique et retirez directement de la prise. Le cordon d'alimentation peut être endommagé, ce qui peut entraîner un danger d'électrocution ou d'incendie.

• RépAREZ ou remplacez immédiatement tout cordon d'alimentation effilloché ou endommagé de chaque manière que ce soit. N'utilise pas de cordon d'alimentation qui affiche des traces de fissures ou d'éraflures sur sa longueur ou aux extrémites. Le cordon d'alimentation peut fondre, ce qui peut entraîner un danger d'électrocution ou d'incendie.
• Lors de l'installation ou du déplacement de la séchuse, attention de ne pas pincer, écraser, ou endommager le cordon d'alimentation. Cela empêchera des blessures corporelles ou des dommages à votre séchuse, occasionnés par un incendie ou une ELECTROCUTION.

CONSERVEZ CES DIRECTIVES

CaraCTÉrisTiQUes sPÉCiales

PANNEAU DE COMMANDE CONVIVIAL

L'utilisation de la séchuse est facile grâce à tout un ensemble de fonctions conviviales.

PORTE RÉVERSIBLE À ACCÉS FACILE

Une porte à grande ouverture facilité l'accès au chargement et déchargement de l'appareil. Il est possible d'inverser l'ouverture de la porte en fonction de l'emplacement de l'appareil.

TAMBOUR EN ACIER INOXYDABLE À SUPER GRANDE CAPACITÉ MUNI D'UN ÉCLAIRAGE INTÉRIEUR

Le tambour en acier inoxydable à super grande capacité offre une durabilité supérieure. Il est équipé d'une ampoule jaune qui s'allume lorsque la porte de la sécheuse est ouverte et s'éteint lorsque la porte est fermée.

FONCTIONS DE VAPEUR

La technologie vapeur de LG permet de vaporiser sur les tissus des jets de vapeur chaude tourbillonnant pour rafraîchir les vêtements, réduire l'électricité statique et rendre le repassage plus facile. Sélectionnez simplement le cycle STEAM FRESH^MC. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

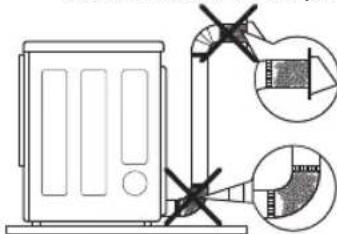

SYTÉME DE DETECTION DES BLOCAGES DANS LE CONDUIT D'ÉVACUATION FLOW SENSE

Le système de détction des blocages de conduits FLOW SENSE^MC détecte les blocages dans les conduits qui réduisent le début d'air dans la sécheuse et vous en avert. Si vous VOYZ une alerte, nettoyez ou répirez les conduits afin d'enlever les obstructions. La propriété des systèmes d'évacuation augmente l'efficacité et réduit les temps de séchage.

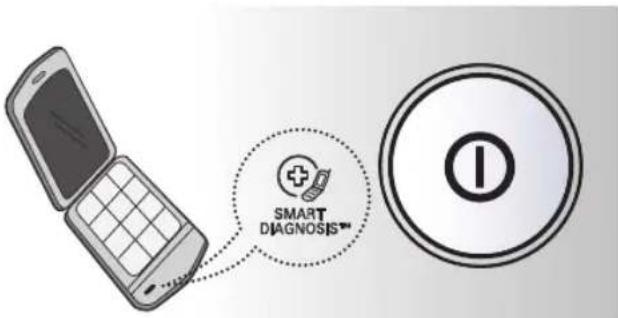

SMARTDIAGNOSISTM

Si vous sechue presente des difficultés techniques, celle-ci a la capacité de transmettre des données par téléphone au Centre d'information à la clientèle. Le centre d'appels enregistre les données transmises depuis votre machine et les utilise pour analyser l'incident et fournir un diagnostic rapide et efficace.

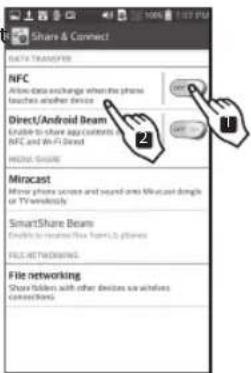

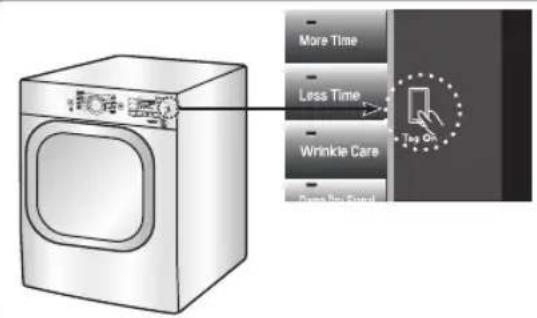

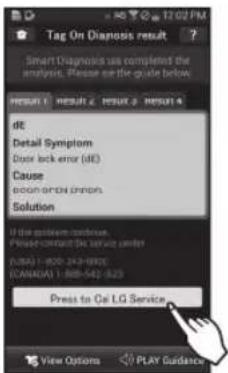

Fonction Tag On

La fonctionnalité Tag On est opérationnelle avec la majorité des téléphones intelligents compatibles avec NFC

et communique avec votre apparéil LG lorsqu'il est équipé de cette fonction.

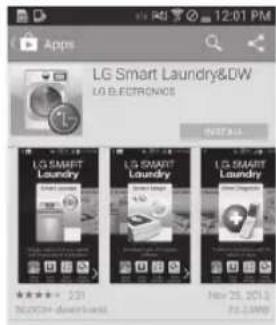

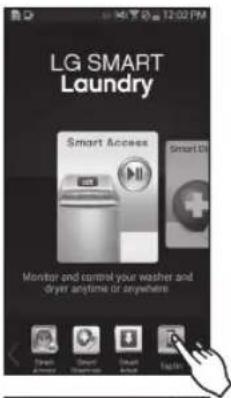

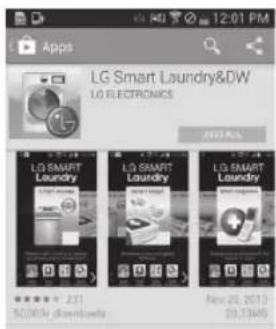

Avec l'application LG Smart Laundry, la fonctionnalité Tag On vous permet de diagnostiquer votre apparéil, de télécharger de nouveaux cycles et de voir l'état de votre apparéil simplement en plaçant votre téléphone intelligent sur le logo Tag On de l' apparéil.

Protocole P154
Rendement en matière d'assainissement des séchues résidentielles

PRÉSENTATION DE VÔTURE SÉCHEUSE

Composants

Accessoires

Piedestal (vendu séparément)

Trousse d'empilage (vendu séparation)

REMARQUES

• Contactez le Service à la clientèle LG au 1-800-243-0000 (1-888-542-2623 au Canada) si un accessoire quelconque est manquant.
• Pour toute responsabilité en cas de dysfonctionnement du produit ou d'accidents causés par l'utilisation des composants ou pieces non autorisés et achetés de façon isolée.
• Les illustrations fournies dans ce manuel peuvent etre differentes des composants et accessoires reels, et ils.
  que ne tere modifi es sans preavis par le fabricant dans le but d'amelierer le produit.

Caracteristiques du panneau de commande

Voici les instructions de mise en marche et d'utilisation de votre sechuse. Veuillez consulter des sections particulières de ce manuel pour de plus amples renseignements.

AWAVERTISSEMENT: Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisz tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sechuse.

Operation

Bouton Description
①	BOUTON DE MISE SOUS/HORS TENSION - Appuyez pourmettre en MARCHE la séchuse. Appuyez de nouveau pour ÉTEINDRE la séchuse. REMARQUE: Appuyer sur le bouton de MISE SOUS/HORS TENSION durant un cycle annulera ce cycle et tous les autres réglages de brassée seront perdus.
180° Lévy 1/2" Système Bullé 1/2" Décidin Touche 1/2" Système Spectre 1/2" Antibacterie Sham Système" Sensory Fresh" Dermatique"	BOUTON SÉLECTEUR DE CYCLE - Tournez ce bouton pour sélectionner le cycle désiré. Une fois le cycle désiré sélectionné, les prérglages standards apparaitront sur l'afficheur. Pour les cycles SÉCHAGE MANUEL (MANUAL DRY), ces paramètres peuvent être régliés à l'aide des boutons de réglage du cycle avant de démarrer le cycle.
II	BOUTON DÉMARRER/PAUSE - Appuyez sur ce bouton pour DÉMARRER le cycle sélectionné. Si la séchuse est en fonction, utiliseze ce bouton pour faire une PAUSE dans le cycle sans perdre les paramètres actuels. REMARQUE: Si vous n'appuyez pas de nouveau sur le bouton DÉMARRER/PAUSE dans un délai de 4 minutes pour poursuivre le cycle de séchage, la séchuse se mettra automatiquement hors tension.
More Time Less Time	BOUTONS TEMPS+/TEMPS-(MORE TIME/LESS TIME) - Pour régler la durée de séchage, utilisez ces boutons avec les cycles SÉCHAGE MANUEL (MANUAL DRY), SÉCHAGE MINUTÉ (TIME DRY) et STEAM FRESH MCI ainsi qu'avce les options RÉDUIT L'ÉLECTRICITÉ STATIQUE (REDUCE STATIC) et REPASSAGE FACILE (EASY IRON). Appuyez sur le Bouton TEMPS+ (MORE TIME) pour augmenter d'une minute le temps de séchage du cycle manuel et sur le bouton TEMPS-(LESS TIME) pour réduire le cycle d'une minute.
Dry Level Temp. Contrast Sensitique	BOUTONS DE RÉGLAGE DU CYCLE - Utilisez ces boutons pour sélectionner les paramètres de cycle désirés pour le cycle que vous avez choisi. Les paramètres actuels sont illustrés sur l'afficheur. Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d'autres réglages.
Easy Iron Sensitique Easy Power Sensitique PIM Sensitique	BOUTONS D'OPTIONS - Les boutons d'options vous permettent de sélectionner des options de cycle supplémentaires. Certains boutons vous permettent égallément d'actionner des fonctions spéciales en maintainant enfoncé le bouton pendant 3 secondes.
Steam Sanitary Steam Fresh"	FONCTIONS DE VAPEUR PRATIQUES - La technologie à vapeur de LG vous permet d'envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraîchir les vétements, réduire l'électricité statique et faciliter le repassage. Sélectionnez simplement le cycle STEAM FRESH. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

Afficheur

L'afficheur montre les réglages, le temps restant estimé, les options et les messages d'etat de votre sécheuse. Lorsque la séchuse est allumée, les lumières de l'écran s'illuminent.

AWAVERTISSEMENT: Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisez tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sechuse.

Afficheur et icônes Description
EST. Time Remaining18:88	TEMPS RESTANT ESTIMÉ (ESTIMATED TIME REMAINING) - Lorsque le bouton DÉMARRER/PAUSE est enforcé, la séchue affichera le temps estimé (SECHAGE À CAPTEUR) ou le temps régèle (SECHAGE MINUTÉ) restant et commencerera le culbutage. REMARQUE: Le temps des cycles SÉCHAGE À CAPTEUR (SENSOR DRY) pourrait varier. En effet, la séchue recalcule le temps de séchage restant pour optimiser les résultats.
Check Filter Dry-ing Cool-ing	INDICATEUR DE CYCLE TERMINÉ AVEC RAPPEL DE VÉRIFICATION DU FILTRÉ À CHARPIE - Dans cette section, l'afficheur indique l'étape actuelle du cycle de séchage : VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER), SÉCHAGE (DRYING) OU REFROIDISSAGE (COOLING).
Check Filter	INDICATEUR DE VERROUILAGE POUR ENFANTS (CHILD LOCK) - Lorsque le VERROUILAGE POUR ENFANTS (CHILD LOCK) est activé, l'indicateur de verrouillage pour enfants apparaître et tous les boutons seront déactivés à l'exception du bouton de MISE SOUS/HORS TENSION. Cela empêchera un enfant de modifier les réglages alors que la séchuse est en fonction.
Check Filter	RAPPEL DE VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER) - L'afficheur indiquera VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER) lors de la mise en marche de la séchuse pour vous rappeler de vérifier le filtre à charpie. Le message s'était lors que le bouton de DEMARRER/PAUSE est enforcé.
	PROGRAMME PERSONNALISÉ (CUSTOM PROGRAM) - Si vous avez une combinaison particulière de paramètres que vous utilisez fréquemment, vous pouvez enregister ces paramètres dans un PROGRAMME PERSONNALISÉ.
Flow Sense	VOYANT DU SYSTème DE DETECTION DES BLOCAGES DANS LE CONDUIT D'ÉVACUATION FLOW SENSEMC- Le système de détéction des blocages dans le conduit d'évacuation FLOW SENSEc détecte et indique les blocages dans le conduit d'évacuation qui réduisent le flux d'air dans le conduit de la séchuse. Il permet d'améliorer l'efficacité de fonctionnement et de réduire le nombre d'interventions de dépannage, pour que vous réalisiez des économies.

INSTRUCTIONS D'INSTALLATION

Aperçu de l'ordre d'installation

Conditions requises pour l'emplacement d'installation

AayerTissemenT

Lire toutes les directives d'installation dans leur intégralité avant d'installer et d'utiliser votre séchuse! Il est important que vous lisiez ce manuel dans son intégralité avant d'installer et d'utiliser votre séchuse. Vous retrouvrez dans les pages qui suivent des directives détaillées pour les raccords électriques et de gaz, ainsi que les exigences en matière d'évacuation de l'air.

• Emplacement permettant une installation appropriée d'évacuation. L'évacuation d'une sechuse à gaz doit s'effectuer vers l'extérieur. Voir Ventilation de la sechuse.

• Une prise électrique avec prise de terre située à 2 pieds (61 cm) maximum sur le cote de la secheuse. Voir Raccordement des séchues electriques.

• Un plancher robuste capable d'accepter le poids total de la sechuse, soit 200 lb (90,7 kg). Le poids combiné d'un appeareil associé doit également être pris en considération.

• Aucun autre matériel à combustible ne peut être installé dans le même placard que la sechuse.

Évitez de faire fonctionner vous séchue si la température passe en dessous de 45^ ( 7^ ). À des températures inférieures, la séchue peut ne pas s'arrête à la fin d'un cycle automatique. Il peut en résultat des temps de sechage prolongés. Vous ne devez pas installer ou entreposer la séchue dans un endroit exposé aux intempérières ou inondations. Respectez les reglementations en vigueur. Certaines reglementations limitent, voire interdisent, l'installation de séchue dans des garages, des placards, des maisons mobiles ou des pieces destinées au sommeil. Contactez le responsable de cette bâtiment.

remarQUes

• Une inclinaison maximale du plancher de 1 pouce (2,5cm) sous l'ensemble de la secheuse. Pour une inclinaison supérieure à 1 pouce (2,5cm) , installez l'ensemble d'extension de pieds de secheuse. Le culbutage des vêtements peut ne pas s'effectuer de façon appropriée et des cycles de capteurs automatiques peuvent ne pas fonctionner correctement si la secheuse n'est pas de niveau.
• Si vous installez la sechuse dans un garage, vous devez la placer à 18 pouces (46 cm) minimum au-dessus du sol.
  Si vous la posez sur un socle, sa hauteur au bas de la sechuse doit être de 18 pouces (46 cm).

Dégagements

Espac pour une installation En EncastrEmEnt ou dans un pLacard

Les dimensions d'espacement suivantes sont recommandees pour cette secheuse. Nous avons testé cette secheuse pour un espacement utile de 1 pouce (2,5cm) sur les cotés et à l'arrière de l'appareil. Vous doivent compte d'un espacement pour les raisons suivantes:

• Il faut prendre en compte un espacement supplémentaire pour faciliter l'installation et pour l'entretien de l'appareil.
• Des dégagements supplémentaires sont à prévoir pour les moulures au niveau des murs, des portes et des planchers.
• Il faut aussi prévoir un espacement supplémentaire sur tous les côts de la sechée afin de réduire la

propagation du bruit. S'il s'agit d'une installation dans un placard, un minimum d'ouvertures de ventilation doit être réalisé en haut et en bas de la porte du placard. Des portes à persiennes dotées d'ouvertures de ventilation équivalentes sont acceptables.
- Il faut considérer un espacement pour un apparéil associé.

！remarkQue

Vouve devez maintainir un petit espace autour de la secheuse (ou de tout autre apparéil) pour éviter le transfert de vibrations d'un apparéil à un autre. Si les vibrations sont trop fortes, elles pourraient générer du bruit ou conduire les apparéils à se toucher, endommageant leurs finitions et générant ainsi encore plus de bruit.

Installation avec socle ou set de montage en option

EspacEmEnt rCommandé pour unE instaLLation dans un pLacard

• S'il s'agit d'une installation dans un placard, un minimum d'ouvertures de ventilation doit être réalisé en haut et en bas de la portedu placard.

*Espacement requis

** Pour une ventilation latérale ou par le bas, un espacement de 5,1 cm (2 pouces) est permis.

LEs ExigEncEs dE vEntiLation dEPlacard

Les placards avec des portes doivent avoir un évén en haut et un évén en bas pour éviter l'accumulation d'humidité et de chaleur dans le placard. Un évén en haut, s'ouvrant avec une ouverture minimale de 310~cm^2 ne doit pas être installé plus bas qu'a 6 pieds au-dessus du plancher. Un évén inférieur s'ouvrant avec une ouverture minimale de 155~cm^2 ne doit pas être installé plus haut qu'a 1 pied au-dessus du plancher. Un exemple montre l'utilisation des évents de ventilation dans la porte.

EspacEmEnt rEcommandé pour L'installation dans un pLacard ou un rEnfonceEmnt, avEc La séchEusE placeE au-dEssus de La LavEusE.

• Les dimensions indiquées sont celles recommandées pour l'espacement.

*Espacement requis

** Pour une ventilation latérale ou par le bas, un espacement de 5,1 cm (2 pouces) est permis.

Mise à niveau de la séchuse

AverTissement

• Pour réduire le risque de blessure, observer toutes les procédures de sécurité recommendées par l'industrie, y compris l'utilisation de gants à manches longues et de lunettes de sécurité. Tout non-respect de cet avertissement peut entrainer des blessures graves ou la mort.
• Les apparèils sont lourds. Deux personnes ou plus sont nécessaires pour déplacer le séchoir (la sechuse). Tout non-respect de cet avertissement peut entrainer des blessures graves ou la mort.

Pour optimiser le rendement de l'appareil, la secheuse doit être à niveau. Pour minimiser la vibration, le bruit, et les mouvements indésirables, le plancher doit être une surface solide et à niveau. Il ne devrait pas y avoir plus de 1" de différence de hauteur sur le plancher entre l'avant et l'arrière ou d'un cotoé à l'autre.

remarkQue

Ajustez les pieds de nivellement seulement pour répondre aux besoin de mise à niveau de la sechuse. Les étendre plus qu'il est nécessaire pourrait provoquer des vibrations.

1. Utilisez une clé à molette pour tourner les pieds de nivellement. Tournez dans le sens horaire pour élever la séchuse ou dans le sens antihoraire pour l'abaisser. Élevez ou abaissez les pieds jusqu'à ce que la séchuse soit à niveau d'un côté à l'autre et de l'avant à l'arrière. Assurez-vous que les 4 pieds de nivellement sont en contact ferme avec le plancher.

1. Placez la séchuse à l'endetroit où elle demeurera.
   Placez un niveau en travers de la surface de la séchuse.

• Les quatre pieds de nivellement doivent reposer solidement sur le plancher. Appuyez delicatement sur les coins supérieurs de la sechuse pour vous assurer qu'elle ne balance pas d'un coin à l'autre.

Si vous installez la séchuse sur le piédestal en option, vous doivent utiliser les pieds de nivellement du piédestal pourmettre la séchuse au niveau.Rétractez entiementles pieds de nivellementde la séchuse.

Pour retirer la porte

AverTissement

Pour éviter d'endommager le seche-linge ou la porte, soutenez la porte en plaçant dessous un tabouret ou une caisse adaptée, ou faites-vous aider d'une personne pour soutenir le poids de la porte.
- Inversez toujours la porte AVANT d'empiler le sèchelinge sur le lave-linge.
- Évitez de laisser tomber la porte pour ne pas l'abimer ou endommager le sol.

LA PORTE DU SÉCHE-LINGE EST TRÉS LARGE ET LOURDE. Si vous ne respectez pas les instructions ci-dessous, vous risquè d'endommager le séche-linge, de provoquer des dégats matériels ou de vous bleisser.

1. Ouvrez la porte pour commencer l'inversion.

1. Repérez les vis à retireur (4 à gauche, 2 à droite).

1. Retirez les quatre vis d'obturation.

1. Retirez les vis et sortez le plateau support.

1. Soutenez la porte pendant que vous retirez les 2 vis de la charniere. (Ne pas faire tomber la porte.)

1. Retirez la porte de la façon avant de la secheuse.

Pour retirer la porte (suite)

ayerTissement

Pour éviter d'endommager le séche-linge ou la porte, soutenez la porte en plaçant dessous un tabouret ou une caisse adaptée, ou faites-vous aider d'une personne pour soutenir le poids de la porte.
- Inversez toutes la porte AVANT d'empiler le sèchelinge sur le lave-linge.
- Évitez de laisser tomber la porte pour ne pas l'abimer ou endommager le sol.

LA PORTE DU SÉCHE-LINGE EST TRÉS LARGE ET LOURDE. Si vous ne respectez pas les instructions ci-dessous, vous risquèz d'endommager le sèche-linge, de provoquer des dégâtats matériels ou de vous blesser.

1. Tournez la porte de 180^ vers la gauche et insérez la charnière dans l'orifice prévu à cet effet..

1. Soutenez la porte pendant que vous installez les vis de la charniere. (Ne pas faire tomber la porte.)

1. Insérez le plateau support sur le côté droit et fixez les vis.

1. Remettez en place les 4 vis d'obturation sur le cote croit.

1. Vérifiez que la porte s'ouvre et se ferme correctement.

Modification de l'emplacement de la sortie d'air

AverTissemenT

Utiliser une sortie d'air en métal.
- Ne pas utiliser un conduit en plastique ou en aluminium mince.
- Nettoyer les anciens conduits avant l'installation de la secheuse.
- Pour réduire le risque de blessure, observer toutes les procédures de sécurité recommendées par l'industrie, y compris l'utilisation de gants à manches longues et de lunettes de sécurité.
- Le défaut de respecter toutes les consignes de sécurité de ce manuel peut cause des dommages, des blessures ou la mort.

Votre nouvelle sechese est livree avec une sortie d'air arriere. Il est possible d'en modifier la position pour obtenir une sortie d'air sous I'appareil ou sur le cote (la sortie d'air sur le cote droit n'est pas offerte sur les modeles a gaz).

Une trousse de conversion, pièce n° 383EEL9001B, est offerte chez vous détaillant LG. L'ensemble comprend les éléments nécessaires pour modifier l'emplacement du conduit de la sortie d'air.

1. Devissez la vis de fixation du conduit d'évacuation d'air arrêté. Tirez sur le conduit pour le faire sortir.

option 1:sortie d'air Laterale

1. Appuyez sur les languettes de l'alveole defonçable et retirez soigneusement la piece pour dégager l'ouverture voulue (la sortie d'air sur le côté croit n'est pas offerte sur les modèles à gaz). Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la séchuse comme indiqué.

1. Préassembléz un coude de 4 po (10,2 cm) de diamètre à la prochaine section de conduit de 4 po (10,2 cm) et fixez solidement tous les raccords avec du ruban à conduit. Assurez-vous que l'extremité male du coude est dirigé dans le SENS OPPOSE de la secheuse. Insérez l'ensemble coude/ conduit dans l'ouverture latérale et enforce-le dans le conduit adaptateur.

Fixez solidement en position avec du ruban à conduit. Assurez-vous que l'extrémité male du conduit dépasse d'environ 112 po (3,8cm) pour le raccarder au système de conduits. Fixez la plaque protectrice au dos de la sécheuse avec la vis fournie.

option 2:sortie d'air infertiEurE

1. Insérez le conduit adaptateur dans le boitier de ventilateur et fixez-le à la base de la séchuse comme indiqué.

1. Insérez le coude de 4 po (10,2 cm) de diamètre dans l'ouverture arrrière et enforcez-le dans le conduit adaptateur. Assurez-vous que l'extrémité male du coude soit face au bas par le trou au fond de la sechuse. Fixez solidement en position avec du ruban à conduit. Fixez la plaque protectrice au dos de la sechuse avec la vis fournie.

Ventilation de la sécheuse

ayerTissement

Afin de réduire les risques d'incidie, de chocoléctrique, ou les blessures corporelles lorsque vous utilise cet electroménager, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• N'écrasez pas et ne laïsez pas le système de conduits s'affaisser. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Ne laissiez pas le système de conduits reposer contre ou toucher des objets tranchants. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Dans le cas d'un raccord à un système de conduits existant, assurez-vous qu'il convient à cet effet et qu'il est propre avant d'installer la séchuse. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Le système d'évacuation d'air doit être conforme aux codes du bathtub locaux en vigueur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Utilisez uniquement des conduits métalliques rigides ou flexibles de 4 po (10,2 cm) de diamètre à l'intérieur du placard de la séchée et pour la ventilation extérieure. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Pour réduire le risque d'incendie, de combustion, ou d'accumulation de gaz combustibles, N'ACHEMINEZ PAS le conduit d'évacuation d'air de la sechuse dans un endroit clos sans ventilation comme un grenier, un mur, un plafond, une galerie technique, une cheminée, un conduit d'évacuation de la combustion de gaz ou un espace dissimulé d'un édifice. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Pour réduire le risque d'incendie, N'évacuez PAS l'air de la séchuse par un conduit de plastique ou en aluminium mince. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

• Le conduit d'évacuation d'air doit mesurer 4 po (10,2 cm) de diamètre sans obstructions. On doit le maintainir aussi court que possible. Assurez-vous de nettoyer toutieux conduit avant d'installer votre nouvelle séchuse. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

• Des conduits métalliques rigides ou semi-rigides sont commandés entre le mur et la séchuse. Lors d'une installation spéciale où il est impossible d'effectuer le raccord avec les matériaux commandés, utilisez un conduit métallique flexible de transition homologué UL uniquement pour le raccord entre la séchuse et le mur. L'utilisation de ce type de conduit influencera le temps de séchage. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

• N'utilise PAS de vis à tôle ou d'autres types d'attaches qui pénétrentaient dans le conduit et pouraient retenir les charpies et réduire ainsi l'efficacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Pour optimiser les résultats de fonctionnement de l'appareil, observerez les restrictions de longueur de conduit décrites dans le tableau à la page suivante. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Les pièces pour monter le système de conduits ne sont pas fournies avec la séchuse. Il sera nécessaire d'obtenir les pièces chez un fournisseur local. La sortie extérieure doit être munie de clapets à charnière pour empêcher tout refoulement d'air lorsque la séchuse est hors tension. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• La longueur totale du conduit en métal flexible ne doit pas dépasser 2,4 m (8 pi).
• Au Canada, en cas d'utilisation d'un conduit flexible de type feuille métallique, celui-ci doit être précisé identifié par le fabricant comme convenant à une utilisation avec une sécheuse. Aux États-Unis, en cas d'utilisation d'un conduit flexible de type feuille métallique, celui-ci doit être précisé identifié par le fabricant comme convenant à une utilisation avec une sécheuse et doit être conforme à la « Outline for Clothes Dryer Transition Duct » (Directive pour les conduits de transition des séchesuses), sujet 2158A.

Ventilation de la sécheuse (suite)

Système d'évacuation d'air

TYPE DE SORTIE MURALE EXTERNE	NOMBRE DE COUDES DE 90°	LONGUEUR MAX. DE 4 PO (10,2 CM) DE DIAMÈTURE, CONDUIT METALLIQUE RIGIDE
Recommendé	0	65 pi (19,8 m)
	1	55 pi (16,8 m)
	2	47 pi (14,3 m)
	3	36 pi (11,0 m)
	4	28 pi (8,5 m)
Utilisez seulement pour les trajets courts	0	55 pi (16,8 m)
	1	47 pi (14,3 m)
	2	41 pi (12,5 m)
	3	30 pi (9,1 m)
	4	22 pi (6,7 m)

Deduis 6 pi (1,8 m) pour chaque coude supplémentaire. Il n'est pas recommanced d'utiliser plus de quatre coudes de 90^

ACHEMINEMENT ET RACCORD DU SYSTème D'ÉVACUATION D'AIR

remarQUes

Suiviez les lignes directrices ci-dessous pour optimiser le rendement de l'appareil et réduire l'accumulation de charpies et de condensation dans les conduits.

Les conduits et raccords NE SONT PAS compris, achetez les séparation.

Utilisez des conduits metalliques rigides ou semi-rigides de 4 po (10,2 cm) de diametre.
- On doit maintainir le conduit d'évacuation d'air aussi court que possible.
- Autant que possible, limitez le nombre de coudes.
L'extrémité male de chaque section du système de conduits doit être dirigé dans le sens opposé de la sechuse.
Utilisez du ruban à conduit sur tous les raccords.
- Isolez les conduits qui passent dans des aires non chauffées pour réduire la condensation et l'accumulation de charpies sur les surfaces des conduits.
- Les systèmes d'évacuation endommages ou bloqués ne sont pas couverts par la garantie de la sechuse. Les pannes ou les problèmes de fonctionnement causés par de tels systèmes d'évacuation ne sont pas couverts par la garantie de la sechuse.

Raccordement des sécheuses à gaz

AverTissemenT

Afin de réduire les risques d'incendie, de chic electrique, ou les blessures corporelles lorsque vous utilisez cet électroménager, vous nevez toujours suivre les précautions de base, y compris ce qui suit :

• Alimentation en gaz requise: La sécheuse est expériée de l'usine préte pour l'utilisation avec du gaz naturel. Elle peut être convertie pour une utilisation avec du gaz de PL (pétrole liquéfié). La pression du gaz ne doit pas dépasser 13 po (33 cm) de colonne d'eau.
• Un technicien de service qualifie ou du fournisseur de gaz doit racorder la secheuse à l'alimentation de gaz. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Isolez la séchuse du système d'alimentation en gaz en fermant à la main la soupape de fermeture individuelle de l'appareil lors de tout essai de pression de l'alimentation en gaz. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Conduit d'alimentation requis : la salle de lavage doit etre munie d'un tuyau d'alimentation en gaz naturel rigide vers la secheuse. Aux Etats-Unis, une soupape de fermeture manuelle individuelle DOIT etree installee a au moins 6 pi (1,8m) de la secheuse en conformite a la norme ANSI Z223.1 du code national des gaz combustibles ou a la norme CSA B149.1 du code canadien pour I'installation de gaz. Veillez a installer un bouchon de canalisation NPT de 1 / 8 po (3,1mm) .Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.

• Dans le cas de l'utilisation d'un tuyau rigide, le raccord doit être de 1/2 po (12,7 mm) IPS. Si les codes et règlements locaux l'autorisent et que le fournisseur de gaz l'accepte, utilisez une tubulure de 3/8 po (9,5 mm) homologué lorsque les distances sont de moins de 20 pi (6,1 m). Une tubulure de plus grand diamètre devrait être utilisée pour des longueurs dépassant 20 pi (6,1 m). Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

• Raccordez la sechese au type de gaz indiqué sur la plaque signalétique. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

• Pour éviter toute contamination de la soupape de fermeture de l'alimentation en gaz, purgeze le tuyau d'alimentation de tout air et sédiments avant de le raccorder à la séchéuse. Avant de serrer les raccords entre l'alimentation en gaz et la séchéuse, purgeze l'air restant jusqu'à ce que vous déceliez une oedur de gaz. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• N'utilise PAS de flamme neue pour rechercher toute trace de fuites. Utilisez un liquide de détction de fuites à l'épreuve de la corrosion. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Utilisez uniquement un nouveau tuyau d'alimentation en gaz homologué AGA ou CSA avec des raccords en acier inoxydable flexible. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Serrez solidement tous les raccords de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• N'essayez PAS de démonter la séchuse. En effet, tout démontage exige l'attention et les outils d'un technicien de service ou d'une entreprise qui possède les compétences et les autorisations. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Appliquez de la pate pour joints insoluble dans du gaz de petrole liquifié (PL) sur tous les filetages. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

Exigences electriques requises uniquement pour les modèles à gaz

AverTissement

Afin de réduire les risques d'incendie, de choc électrique ou les blessures corporelles lorsque vous utilisez cet électroménager, vous nevez toujours suivre les précautions de base, y compris ce qui suit :

• Ne coupez et ne retirez dansaucuncasla troisiemebroche de mise à la terre du cordon d'alimentation. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Pour votre sécurité personnelle, cette séchuse doit être correctement mise à la terre. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.

• Cette sécheuse est munie d'un cordon d'alimentation doté d'une fiche à prise de terre à trois broches qui se branche sur une prise triphasée murale standard correspondante afin de minimiser le risque de chic electrique. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

• Cette séchée doit être branchée dans une prise mise à la terre de 120 volts c.a. à 60Hz protégée par un fusible ou un disjoncteur de 15 ampères. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

• Si vous avez une prise murale standard à deux fiches, il est de votre responsabilité et obligation de la faire remplacer par une prise murale triphasée. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

Raccordement des sécheuses à gaz (suite)

averTissement

Afin de réduire les risques d'incendie, de chocolélectrique ou les blessures corporelles lorsque vous utilise cet électroménager, vous doivent toujours suivre les précautions de base, y compris ce qui suit:

• L'installation et l'entretien doivent être effectuels par un installerateur qualifié, une agence de service, ou le fournisseur de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Utilisez uniquement un tuyau flexible neuf en acier inoxydable et un nouveau raccord homologué AGA. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Installez une soupape de fermeture de l'alimentation en gaz à moins de 6 pi (1,8 m) de la sechuse. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• La séchue est expédée de l'usine préte pour l'utilisation avec du gaz naturel. Assurez-vous que la séchue est dotée de la buse de brûleur correcte pour le type de gaz qui sera utilisé (gaz naturel ou gaz de petrole liquéfié). Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Si nécessaire, la buse correcte devra etre installee par un technician qualifie (pour la trousse de conversion PL, commande la piece numero 383EEL3002D), et le changement devra etre indiqued sur la sechuse. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Tous les raccords doivent être en conformité avec tous les codes et règlements locaux applicables. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• L'air des sécheuses à gaz DOIT être évacué à l'extérieur. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

Raccordement de l'alimentation en gaz

1. Assurez-vous que l'alimentation en gaz vers la salle de lavage soit bien COUPE. Confirmez que le type de gaz acheminé vers votre salle de lavage soit ajustat pour la secheuse. L'appareil est prét à fonctionner au gaz naturel avec un raccord NPT de 3/8 po (9,5 mm).
2. Retirez le capuchon d'expédition du raccord de gaz au dos de la séchuse. Soyez prudent et n'endommagez pas le filetage du racord de gaz lors du retrait du capuchon.
3. Raccordez la secheuse au système d'alimentation en gaz de la salle de lavage avec un nouveau tuyau flexible en acier inoxydable avec raccord NPT de 3/8 po (9,5 mm) de diamètre.
4. Serrez solidement tous les raccords entre la secheuse et le système d'alimentation en gaz de la salle de lavage. Ouvrez l'alimentation en gaz de la salle et vérifie tous les raccords de la tuyauterie (autant internes qu'externes) pour toute trace de fuite de gaz avec un liquide de détction de fuites à l'épreuve de la corrosion.

Branchementélectrique

Branchez la sécheuse dans une prise triphasée mise à la terre de 120 volts c.a.

Installations en haute altitude

Le BTU nominal de cette secheuse est homologué AGA pour une altitude sous les 10 000 pieds (3 048 metres).

Dans le cas d'une installation de votre séchue à gaz à une altitude de plus de 10 000 pi (3 048 m), sa capacité doit être réduite par un technicien qualifié ou le fournisseur de gaz.

Raccordement des sécheuses électriques

averTissement

Pour aider à empêcher des incendies, des électrocutions, des blessures graves, ou des décès, le cablage et la mise à la terre doivent se conformer à l'édition la plus récente du Code national de l'électricité, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez faire vérifier par un technicien qualifié que vous maison a une alimentation électrique suffisamment puissant pour faire fonctionner une séchuse.

Exigences electriques requises uniquement pour les modeles electriques

averTissementT

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilise cet electroménager, vous devez toujours suivereles précautions de base, y compris ce qui suit:

• Cette séchue doit être reliée à un réseau de cablage metallique permanent mis à la terre, ou un conducteur de terre pour apparéil doit passer avec les conducteurs du circuit et être relié à la borne ou au fil de terre sur la séchue. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• La séchuse comporte son propre bloc de jonction qui doit être relié à un circuit monophasé distinct de 230 volts c.a. à 60 Hz muni d'un fusible de 30 ampères (le circuit doit composer des fusibles des deux cotés du fil). L'ALIMENTATION ÉLECTRIQUE DEVRAIT ÉTRE À LA TENSION NOMINALE MAXIMALE INDIQUÉE SUR LA PLAQUE SIGNALÉTIQUE DE LA SÉCHEUSE. NE LA RELIEZ PAS À UN CIRCUIT DE 110, 115 OU 120 VOLTS. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Si le circuit de dérivation vers la séchue est de 15 pi (4,5m) ou moins de longueur, utilisez un fil ^ 10 AWG (uniquement en cuivre) homologué UL (Underwriters Laboratories) conforme aux exigences des codes locaux. Si la longueur est de plus de 15 pi (4,5m) , utilisez un fil ^ 8 AWG (uniquement en cuivre) homologué UL (Underwriters Laboratories) ou conforme aux exigences des codes locaux. Laissez suffisamment de jeu pour permettre de déplacer la séchue au besoin. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Le cordon d'alimentation (en tire-bouchon) pour la connexion entre le réceptacle mural et le bloc de jonction de la séchuse N'EST PAS fourni avec l'appareil. Le type en tire-bouchon et le calibre du fil doivent être conformes aux codes locaux et avec les directives des pages suivantes. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Une connexion à 4 fils est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1^er janvier 1996. De plus, une connexion à 4 fils doit être utilisée dans les régions où les codes locaux interdisent la mise à la terre par un fil neutre. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

averTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilisiez des electroménagers, vous devez toujourssuivre les précautions de base, y compris ce qui suit :

• N'apportez aucune modification à la fiche et au câblage interne de la séchuse.
• La séchuse doit être connectée à une prise à quatre pôles.
• Si la fiche ne s'adapte pas à la prise murale, faites installer une prise adaptée par un électricien qualifié.

Exigences electriques particulieres pour les maisons mobiles ou préfabriquées

averTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilissez cet électroménager, vous devez toujours suivereles précautions de base, y compris ce qui suit :

• Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphs 32-80 des normes americaines en matière de sécurité et de construction de maisons préfabriquées ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux.
• Une connexion à quatre fils est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1^er janvier 1996. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.

Exigences particulieres pour les maisons mobiles ou préfabriquées

Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphees 32-80 des normes americaines en matière de sécurité et de construction de maisons préfabriquées ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux. En cas de doutes relatifs à la conformité de l'installation par rapport à ces normes, communiquez avec un professionnel en service et installation pour du soutien technique.

• Une sechuse à gaz doit être fixée de façon permanente au plancher.
• La connexion électrique pour une séchue électrique doit composer une connexion à quatre fils. Pour des renseignements plus détaillés en matière de connexions électriques, consultez la rubrique Raccordement des séchues électriques.
• Pour réduire le risque de combustion et d'incendie, la séchée doit être ventilée vers l'extérieur.
• NE VENTILEZ PAS la séchuse sous une maison mobile ou préfabriquée.
• Utilisez le panneau arrière, droit, gauche ou inférieur pour ventiler une séchue électriche vers l'extérieur.
• Utilisez le panneau arrière, gauche ou inférieur pour ventiler une séchuse à gaz vers l'extérieur. Il est impossible de ventiler une séchuse à gaz vers l'extérieur par le panneau droit en raison de la présence du module du brûleur.
• Le conduit d'évacuation d'air de la séchuse doit être solidement fixé à la structure de la maison mobile ou préfabriquée. Il doit être fabriqué d'une matière qui résistera aux flammes et à la combustion. Il est recommendé d'installer un conduit métallique rigide ou flexible.
• NE RELIEZ PAS le conduit d'évacuation d'air à tout autre conduit, système de ventilation, cheminée, ou autre conduit d'évacuation d'air.
  Assurez-vous que la sechese dispose d'un accès ajustat de l'air frais pour garantir un bon fonctionnement. L'ouverture pour l'apport d'air frais extérieur doit être d'au moins 25po^2 (163~cm^2)
• Il est important de maintainir un dégagement d'au moins 2 po (5 cm) de matières combustibles autour du conduit d'évacuation d'air lors de la ventilation de la séchuse vers l'extérieur. De plus, la séchuse doit composer un dégagement de 1 po (2,5 cm) sur les cots et au dos de la séchuse.
• Souvenez-vous que les éléments du système de ventilation ne sont pas fournis avec la sechuse. Veillez à vous procurer les pieces nécessaires pour une installation adequate.

Vérification finale de l'installation

Une fois que l'installation de la sechese est terminée dans sa position définitive, effectuez les essais suivants et l'évaluation de l'état du conduit d'évacuation sur la page suivante pour confirmer le fonctionnement correct de l'appareil.

Essai du module de chauffage de la séchuse

MODELES A GAZ

Fermez la porte de la sécheuse, appuyez sur le bouton ALLUMER/ÉTEINDRE (ON/OFF) pour démarrer l'appareil réglé à un cycle de séchage à la chaleur. Au démarrage de la sécheuse, le dispositif d'allumage devrait enflammier le brûleur principal.

remarkQue

Si de l'air est encore present dans le tuyau d'alimentation en gaz, il est possible que l'allumeur s'éteigne avant que le brûleur principal ne s'enflamme. Dans ce cas, le dispositif d'allumage effectuera une seconde tentative après deux minutes.

MODELES ÉLECTRIQUES

Fermez la porte de la secheuse, appuyez sur le bouton ALLUMER/ETEINDRE (ON/OFF) pour demarrer l'appareil réglé à un cycle de séchage à la chaleur. L'air evacué devrait être chaud après un fonctionnement de trois minutes.

Verification du début d'air

Un fonctionnement effectif de la séchuse exige un débit d'air ajustat. On peut mesurer l'efficacité du débit d'air en évaluant la pression statique à l'aide d'un manomètre. Placez un manomètre sur le conduit d'évacuation d'air à environ 2 pi (60,9cm) de la séchuse. La pression statique dans le conduit d'évacuation d'air ne devrait pas excéder les 0,6 po (1,5cm) . Vérifiez le fonctionnement de la séchuse sans charge.

Verification du niveau

Une fois la sechese installée dans sa position définitive, réverifiez la mise au niveau de la sechese. Assurez-vous que la sechese est de niveau de l'avant vers l'arrière et d'un côté à l'autre et que les quatre pieds de nivlement sont fermement posés sur le plancher.

Test d'installation (verification du conduit)

Lorsque vous avez effectué l'installation de la séchuse, utiliseze ce test pour vous assurer que les conditions du système d'échévement sont ajustées à une'utilisation correcte de la séchuse. Ce test doit être réalisé pour vous signaler d'eventuels problèmes dans le système d'échévement de votre environnement domestique.

• La sécheuse représentée la caractéristique FLOW SENSEMC, un système de détction innovateur qui détecte automatiquement les blocages et les obstructions du conduit de la sécheuse. Retirer les accumulations de charpie et les obstructions du conduit permet aux vêtements de secher plus rapidement et réduit la consommation d'énergie.

remarQue

La séchuse doit être refroidie avant de commencer le test. Dans le cas où la séchuse a chauffé pendant l'installation, lancez un cycle SECHAGE A L'AIR (AIR DRY) pendant quelques minutes pour réduire la température interieure.

Pour activer le test d'installation :

1. Retirez la documentation et fermez la porte. Ne rien mette dans la secheuse pendant ce test, car cela pourrait affecter les résultats.

1. Maintenez les boutons SONNERIE(SIGNAL) et CONTROLLE DE TEMPERATURE (TEMP.CONTROL) appuyés en même temps, puis appuyez sur le bouton MISE SOUS/HORS TENSION.

Cette succession de boutons active le test d'installation. Le code InS s'affiche lorsque l'activation est reussie.

1. Appuyez sur DEMARRER/PAUSE. La sechue se mettra en marche pendant environ deux minutes afin d'évaluer les températures à l'intérieur.

4. Verifiez les résultats qui s'affichent.

Pendant le cycle d'essay de trois minutes, surveiller l'écran FLOW SENSEMC du panneau de commande. Si aucune barre ne s'affiche à la fin du cycle, le système d'échéppement est correct. Dans le cas où le système d'échéppement est séverément obstrué, le voyant affiche quatre barres. D'autres problèmes peuvent également être indiqués par des codes d'erreurs. Reportez-vous à la page suivante pour les détails des codes d'erreurs et les solutions.

PAS DE BARRES: OK

QUATRE BARRES: OBSTRUCTION

L'affichage des quatre barres indique que le système d'échépement est séverement obstrué. Faites immédiatement vérifier le système, car la performance sera faible.

5. Fin de cycle.

À la fin du cycle de test, End s'affiche. Le cycle de test se termine et la sechese s'éteint automatiquement après une courte période.

Test d'installation (verification du conduit) (suite)

• Verifiez le code d'erreur avant de contacter le service après-vente

Code d'erreur Cause éventuelles Solutions
tE1 ou tE2	• Dysfonctionnement du thermostat. • Éteignez la sécheuse et contactez le service après-vente.
HS	• Dysfonctionnement du détecteur d'humidité.	• Éteignez la sécheuse et contactez le service après-vente
PS ou PFou nP	• Le cable d'alimentation électrique de la sécheuse n'est pas connecté correctement, ou l'alimentation électrique est incorrecte. • Un fusible a sauté, le disjoncteur du circuit s'est déclenché ou il y a une panne de courant.	• Vérifiez l'alimentation électrique ou la connexion du cable d'alimentation au bloc du terminal. Reportez-vous à la section Raccordement des séchueses ELECTriques du réseau manuel pour des instructions complètes. • Réinitialisez le disjoncteur du circuit ou remplacez le fusible. Ne pas augmenter la puissance du fusible. Si le problème est une surcharge du circuit, faites-le réparer par un électricien qualifié.

- Verifiez la condition du conduit

Si le test affiche FLOW SENSEMC, vérifie les obstructions et dommages au système d'échévement. Réparez ou remplacez le système d'échévement si nécessaire.

remarkQUes

Ce test devrait être réalisé lors de l'installation de la sécheuse pour vous indiquer l'existence d'un problème quelconque au niveau du conduit d'évacuation de votre logement. Toutefois, puisque le test fournit des indications plus fideles sur l'état du conduit d'évacuation lorsqu'il est réalisé dans des conditions normales d'utilisation que lors du test d'installation, il se peut que le nombre de barres affichées duvoyant FLOW SENSEMC dans les deux tests diffère.

Ne pas interrompre le cycle de test, car cela peut avoir une incidence sur l'exactitude des résultats.

Meme si levoyant FLOW SENSEMC n'est pas affiché au cours du cycle de test, des obstructions peuvent etre presents dans le systeme d'échappement. Reportez-vous à la section Ventilation de la secheuse du present manuel pour les conditions relatives au systeme d'échappement et à la ventilation.

La secheuse presente la fonction Flow Sense^MC, un système de détction innovateur qui détecte automatiquement les blocages et les obstructions du conduit de la secheuse. Retirer les accumulations de charpie et les obstructions du conduit permet aux vétements de secher plus rapidement et réduit la consommation d'énergie.

Circulation d'air bloquée

Éviter les longs tuyaux ou les tuyaux comptant plusieurs coudes.

Excès ou conduit de raccord obstrué

Trop de coudes ou échépendement trop long

Verifier l'existence de blocages et d'accumulation de charpie.

Accumulation de charpie ou blocages

S'assurer que le conduit d'évacuation n'est pas écrasé ou restreint.

MODE D'EMPLOI

Fonctionnement de la sechese

1

Filtre a charpie

NETTOYER LE FILTRÉ À CHARPIE

Si le filtré à charpie n'a pas déjà été nettoyé, retirez-le et nettoyez la charpie de la charge précédente. Cela permettra d'assurer un séchage plus rapide et efficace.

2

CHARGER LA SÉCHEUSE

Chargez la sécheuse avec du linge mouillé provenant de la machine à laver. Si la charge est très volumineuse, vous devrez peut-être la répartir en plusieurs charges plus petites afin d'obtenir un meilleur séchage et de prendre soin des vétements.

3

ALLUMER LA SECHEUSE

Appuyez sur le bouton MISE SOUS/HORS TENSION pourmettre la sechuse sous tension. Les voyants des programmes s'allumeront et une sonnerie retentira, si celle-ci est activée. Reportez-vous à la page 10.

4

SELECTIONNER UN PROGRAMME

Tournez le bouton de selection de programme - dans un sens ou dans l'autre - jusqu'à ce que levoyant du programme youlu soit activé. La température préregliée,le degré de séchage et les paramétres d'options de ce programme s'afficheront.Reportez-vous à la page 28.Les paramétres par défaut pour le programme seLECTIONné peuvent désormais être modifiés si vous le souhaitez. Cela peut être effectué à l'aide des boutons modifieurs de programme comme indiqué à la page 30.Des options de programme peuvent être ajoutées à l'aide des boutons d'options comme indiqué en pages 30-32.

5

remarQue

Les options ou modifieurs ne sont pas tous disponibles pour tous les programmes. Un indicateur sonore différent retentira et levoyant ne s'allumera pas si la selection n'est pas possible.

5

6

COMMENCER LE PROGRAMME

Appuyez sur le bouton DEMARRER/PAUSE (START/PAUSE) pour commencer le programme. Celui-ci peut etre interrompu a tout moment, en ouvrant la porte ou en appuyant sur le bouton DEMARRER/PAUSE (START/PAUSE). Si le programme n'est pas redemarré dans les quatre minutes qui suivent, la sechese sera mise hors tension et les paramétres du programme seront perdus.

FIN DU PROGRAMME

Lorsque le programme est terminé, une sonnerie retentira si elle a ete activee. Retirez immediatement les vetements afin de limiter les faux pris. Si ANTIFROISSEMENT (WRINKLE CARE) est selectionné, le tambour de la sechuse fera quelques tours à quelques minutes d'intervalle pour eviter que les vetements ne se froissent.

Guide des cycles

O = Disponible en option

Cycle Type	Type de tissu	Niv. de séchage	Temp.	Temps en min.	+ de temps/- de temps	Anti-froisse-ment	Sonnerie de Séchage humide	Réduire l'élect. stat.	Repas-sage facile	Economie d'énergie
STEAM FRESHMC	Couette, chemises, pantalons (excepté les tissus particulièrement délicats)	ÉTEINT	MOYEN HAUT	20	○	○	○
			RÉGLABLE	RÉGLABLE
STEAM SANITARYMC	Couette, literie, vêtements pour enfants	ÉTEINT HAUT 39				○
ANTI-BACTÉRIEN	N'utilise pas ce cycle avec les articles délicats.	TRès HAUT 70				○
VRAC/GROS	Couette, oreillers, chemises	NORMAL	MOYEN 55					○
		RÉGLABLE
PRESS.PERM.	Pressage permanent, tissus symthétiques	NORMAL	FAIBLE 32			○	○	○
		RÉGLABLE
COTON/NORMAL	Vêtements de travail, velours côtelez, etc.	NORMAL	MOYEN	Électr.: 67 Gaz : 76		○	○	○	○
		RÉGLABLE
TISSUS ROBUSTES	Jeans, vêtements lourds	NORMAL	HAUT 54			○	○	○
		RÉGLABLE
VETEMENTS DE SPORT	VÉTEMENTS DE SPORT	ÉTEINT ÉTEINT 27				○		○
DÉLICATS	Lingerie, draps, blouses	NORMAL	FAIBLE 28			○	○	○
		RÉGLABLE
SERVIETTES	Denim, serviettes, cotons lourds	NORMAL	MOYEN HAUT	55		○	○	○
		RÉGLABLE
SECHAGE RAPIDE	Petites brassées de courte durée	ÉTEINT	HAUT 25		○	○	○
			RÉGLABLE	RÉGLABLE
FRESHEN UP (RAFRAI'CHIR)	Pour enlever les pris des vêtements	ÉTEINT	MOYEN HAUT	20	○	○	○
			RÉGLABLE	RÉGLABLE
SECHAGE À L'AIR	Pour les vêtements qui doivent être séchéés sans chaleur, telis les plastiques ou les articles rembourse de mousse	ÉTEINT	SANS CHALEUR	30	○	○
				RÉGLABLE

cycLEs sccHagE A captEur

Les cycles Sechage à capteur (Sensor Dry) utilise le système exclusif à double capteur de LG qui détecte et compare le niveau d'humidité des vêtements et celui de l'air ambient et regle le temps de sechage au besoin pour optimier les résultats La secheuse règle automatiquement le niveau de sechage et la température aux paramètres recommendés pour chaque cycle. L'afficheur indiquera le temps restant estimé.

remarkQue

Pour protégger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles. Voir le Guide des cycles pour plus de renseignements.

remarkQue

L'option Economie d'énergie est activée par défaut pour le cycle Coton/Normal.
Si vous souhaitez un séchage plus rapide que le réglage par défaut Coton/Normal, vous pouvez désactiver l'option Economie d'énergie.

cycLEs sechHagE manuEL

Utilisez les cycles SECHAGE MANUEL (Manual Dry) pour selectionner un temps et une température de sechage. Lors de la selection d'un cycle Manual Dry, I'afficheur TEMPS RESTANT ESTIME (ESTIMATED TIME REMAINING) indicate le temps réel restant pour votre cycle. Appuyez sur les boutons TEMPS+ (MORE TIME) ou TEMPS- (LESS TIME) pour modifier le temps réel du cycle.

Certifé par NSF

NSF International (anciennement National Sanitation Foundation) certifie que le cycle ANTIBACTERIEN réduit de 99.9% la teneur en bactéie de la lessive effectuee et qu'aucune bactéie n'est transmise à la lessive suivante.

Voici les instructions de mise en marche et d'utilisation de votre nouvelle sechese. Veuillez consulter les sections appropriées de ce manuel pour de plus amples renseignements.

Triage des brassées

Étiquettes d'entretien des tissus

La plupart des vêtements possédent des étiquettes d'entreiendes tissus qui affichent les directives pour un soin approprié.

Grouper les articles similaires

Pour deromeilleursrésultats,triez lesvetements pour en faire des brassées qui neuventetre séchéesau même cycle de sechage.
Différentississusexigentdes soins particuliers et certains d'entre euxsechantplusrapidementqued'autres.

Chargement de la sechese

AayerTissement

Afin de réduire les risques d'incendie, de chic électrique, ou les blessures corporelles lorsque vous utilisez cet électroménager, vous doivent toutes suivre les précautions de base, y compris ce qui suit:

• Vérifiez toutes les poches pour vous assurer qu'elles sont vides. Des articles comme des trombones, des stylos, de la monnaie, et des clés peuvent endommager votre séchuse et vos vêtements. Des objets inflammables comme des briquets ou des allumettes risqueraient de s'enflammer et de provoquer un incendie. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Ne séchez jamais des vêtements qui ont été exposés à de l'huile, de l'essence, ou d'autres substances inflammables. Le lavage des vêtements n'enlevera pas complètement les résidus d'huile. Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l'électrocution, ou la mort.

O remarQUues Conseils de chargement

• Combinez les articles grands et petits dans une brassée.
• Les vêtements mouillés prennant du volume au sechage.
  Ne surchargez pas la sechuse. Les vêtements ont besoin d'espace pour culbuter et secher correctement.
• Fermez les fermetures éclair, les crochets, et les cordons pour les empêcher de s'accrocher ou de s'emméler aux autres vétements.

Vérification du filtré à charpie avant chaque brassée

Assurez-vous que le filtré à charpie est toujours propre avant de secher une nouvelle brassée. En effet, un filtré obstrué par de la charpie augmentera le temps de sechage.

Pour le nettoyer, tirez droit vers le haut sur le filtré et faites une boule de charpie avec vos doigts. Ne pas rincer ni laver le filtré pour retarder la charpie. Poussez fermement sur le filtré à charpie pour le remettre en place. Voyez la section NETTOYAGE RÉGULIER pour plus de détails.

Assurez-vous que le filtré à charpie soit toujours correctement installé avant de démarrer la séchuse. Un fonctionnement de la séchuse avec un filtré lâche ou manquant risquerait d'endommager la séchuse et les articles dans la séchuse.

bouts de réglage des cycles

Les cycles SECHAGE A CAPTEUR (SENSOR DRY) possed des réglages de cycles préselectionnés automatiquement et ne peuvent être modifiés. Les cycles SECHAGE MANUEL (MANUAL DRY) comportent des paramètres par défaut, mais vous pouvez également personnelier les paramètres à l'aide des boutons de réglage du cycle. Appuyez sur le bouton correspondant à cette option pour voir et selectionner d'autres paramètres.

remarQue

Pour protégger vos vêtements, les différentes options de niveau de séchage, température, ou autres, ne sont pas toutes disponibles avec chacun des cycles.

NIVEAU DE SECHAGE

Selectionne le niveau de séchage du cycle. Appuyez sur le bouton NIVEAU DE SECHAGE (DRY LEVEL) a répétition pour défiler à travers les paramètres disponibles.

• Cette option est offerte uniquement avec les cycles SECHAGE A CAPTEUR (SENSOR DRY).
• La séchée ajustera automatiquement le temps du cycle. La sélection de l'option PLUS SEC (MORE DRY) ou TRÉS SEC (VERY DRY) augmentera le temps du cycle alors que SECHAGE HUMIDE (DAMP DRY) ou MOINS SEC (LESS DRY) le diminuera.
• Utilisez le paramètre SÉCHAGE HUMIDE (DAMP DRY) ou MOINS SEC (LESS DRY) pour les articles que vous désirez repasser.

CONTRÔLÉ DE TEMPERATURE

Ce bouton regle le paramètre de température de ULTRA FAIBLE (ULTRA LOW) à HAUT (HIGH). Ce réglage permet un entretien précis de vos tissus et vêtements. Appuyez sur le bouton CONTRôle DE TEMPERATURE (TEMP. CONTROL) à répétition pour défilier à travers les paramètres disponibles.

SECHAGE MINUTÉ

Ce bouton vous permet de selectionner manuellement le temps de sechage de 20 à 60 minutes par tranche de 10 minutes. Utilisez cette fonction pour les petites brassées ou pour defroisser. Utilisez les boutons TEMPS+/TEMPS- (MORE TIME/LESS TIME) pour augmenter ou réduire le temps de sechage par tranche d'une minute.

Votre séchuse vous offre plusieurs options de cycle supplémentaires pour personneliser les cycles et ainsi satisfaire vos besoin individuels. Certains boutons d'options comportent également une fonction spéciale (consultez la page suivante pour les détails) qui peut être actionnée en appuyant et en maintainant ce bouton d'options pendant trois secondes.

Pour ajouter des options de cycles à un cycle :

1. Mettez en marche la secheuse et tournez le bouton sélecteur de cycle au cycle désire.
2. Utilisez les boutons de réglage de cycle pour ajuster les paramètres de ce cycle.
3. Appuyez sur le ou les boutons d'options de cycles afin de selectionner les paramétres que vous aimeriez ajouter. L'afficheur montrera un message de confirmation.
4. Appuyez sur le bouton DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle. La sechuse demarrera automatiquement.

SONNERIE

Permet de régler le volume de la sonnerie ou de l'eteindre. Appuyez à plusieurs reprises sur le bouton jusqu'à ce que le réglage de volume désiré soit allumé.

Fonctions speciales

Les boutons d'options activent également des fonctions spéciales comme VERROUILAGE POUR ENFANTS (CHILD LOCK). Appuyez et maintenez enforcé le bouton d'options de la fonction spéciale, affichtant un astérisque (^*) , comme le verrouillage de sécurité.

* SECHAGE SUR PANIER

Utilisez la fonction SECHAGE SUR PANIER (RACK DRY) avec des articles comme les gilets en laine, la soie, et la lingerie, qui doivent secher a plat. Utilisez également le SECHAGE SUR PANIER (RACK DRY) pour des articles qui ne doivent pas etre culbutes comme des chaussures de tennis ou des animaux en peluche. Appuyez et maintenez enforcé le bouton ANTIFROISSAGE (WRINKLE CARE pendant 3 secondes pour actionner ou désactiver la fonction SECHAGE SUR PANIER (RACK DRY).

remarkQue

N'utilise JAMAIS la grille avec un cycle de séchage par culbutage.

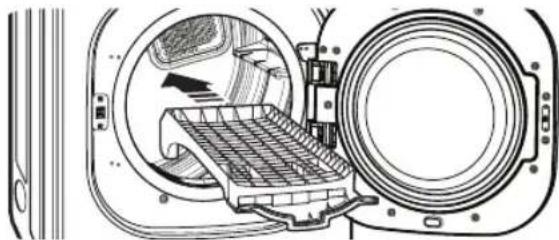

Installation de la grille de sechage

1. Ouvrez la porte de la secheuse et glissez la grille dans le tambour de la secheuse.

1. Assurez-vous que la grille est appuyée uniformément sur le bord de la jante interne de la porte et repose à plat à l'intérieur de la sechuse.

remarkQue

Assurez-vous de-retirer la grille une fois le cycle SECHAGE SUR PANIER (RACK DRY) complete.

* VERROUILAGE POUR ENFANTS

Utilisez cette option pour empêcher une utilisation non désirée de la séchuse ou pour empêcher toute modification des paramètres de cycle lorsque la séchuse est en fonction. Appuyez et maintenez enforcé le bouton pendant 3 secondes pour actionner ou désactiver la fonction VERROUILAGE POUR ENFANTS (CHILD LOCK). Lorsque le VERROUILAGE POUR ENFANTS (CHILD LOCK) est activé, l'indicateur de VERROUILAGE POUR ENFANTS apparaître et tous les boutons seront désactivés à l'exception du bouton MISE SOUS/HORS TENSION (POWER).

remarkQue

Lorsque la fonction VERROUILLAGE POUR ENFANTS est reglee, elle demeure active jusqu'à ce qu'on la désactive manuellement. Le VERROUILLAGE POUR ENFANTS (CHILD LOCK) doit etre arrete pour pouvoir lancer un autre cycle.

Si vous souhaitez désactiver cette fonction, appuyez et maintenez le bouton pendant trois secondes.

* SIGNAL SECHAGE HUMIDE

Avec cette option, la séchuse émettra une alarmé sonore lorsqu'la brassée sera sèche à environ 80% . Elle vous permet desterolir les articles légers qui sechant plusrapidement oulesarticles queyou desirez repasser ou suspendre encore un peu humide. Appuyez et maintenez enforcé le bouton DAMP DRY (sechage humide).

ANTIFROISSAGE

Avec cette option, la séchuse culbutera la brassée régulierement sur une période de jusqu'à 3 heures après la fin d'un cycle ou jusqu'à l'ouverture de la porte. C'est une fonction pratique qui aide à prévenir la formation de plus lorsque vous étés dans l'impossibilité de retarder immEDIATMENT les articles de la séchuse.

Option Economie d'énergie

Cette option aide à réduire la consommation énergétique en fonction de la taille de la brassée. Lorsque l'option Économie d'énergie est sélectionnée, la durée de sechage est modifiée.

remarkQue

L'option Economie d'énergie est activée par défaut pour le cycle Coton/Normal.

Si vous souhaitez un séchage plus rapide que le réglage par défaut Coton/Normal, vous pouvez désactiver l'option Économie d'énergie.

Autres fonctions

* PROGRAMME PERSONNALISÉ

Si vous utilisez une combinaison particuliere de parametes que vous utilisez frequentlyment, il est possible de les sauvegarder en tant que PROGRAMME PERSONNALISE (CUSTOM PROGRAM).

Sauvegarde d'un programme personnelé

1. Mettez en marche la secheuse et tournez le bouton selecteur de cycle au cycle désire.
2. Utilisez les boutons de réglage de cycle pour régler les paramètres de ce cycle.
3. Appuyez sur le ou les boutons d'options de cycles afin de selectionner les paramétres que vous aimeriez ajouter. L'afficheur montrera un message de confirmation.
4. Appuyez et gardez enforcé le bouton PROGRAMME PERSONNALISE (CUSTOM PROGRAM) pendant 3 secondes.

remarkQue

Il n'est possible de sauvegarder qu'un programme personnelé à la fois. Tout autre programme préalablement sauvégarde sera effacéès que vous appuyez et gardez enforcé le bouton PROGRAMME PERSONNALISE (CUSTOM PROGRAM).

Rappel d'un programme personnelé :

1. Mettez la secheuse en marche.
2. Enforcez le bouton PROGRAMME PERSONNALISE (CUSTOM PROGRAM).
3. Appuyez sur le bouton DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle.

Fonctions de vapeur

Remplissage du dispositif d'alimentation en vapeur

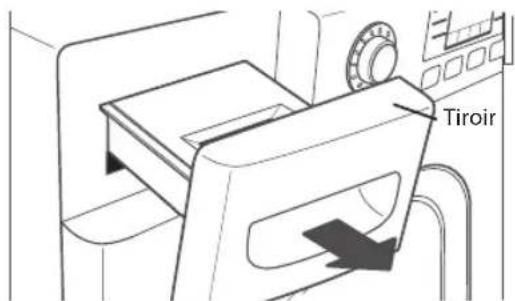

1. Sortez le tiroir.

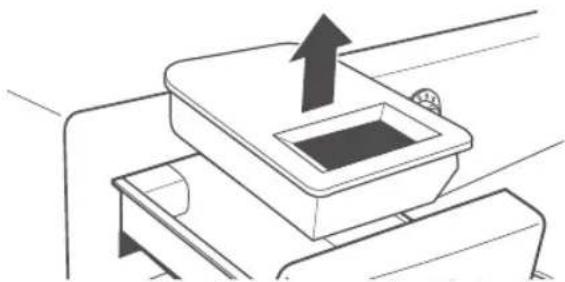

1. Sortez le dispositif d'alimentation en vapeur de son compartment.

1. Remplissez le dispositif d'alimentation en vapeur jusqu'au tamis.

1. Remettez le dispositif d'alimentation en vapeur dans le compartment, puis faites glisser le tiroir jusqu'au déclic indiquant un positionnement correct.

remarkQUues

Avant l'utilisation d'un cycle Vapeur, le dispositif d'alimentation en vapeur doit être rempli d'eau jusqu'à la ligne MAX. Dans le cas contraire, Le voyant Rdd est allumé. Assurez-vous que le dispositif d'alimentation en vapeur est plein d'eau et que le tiroir est complètement fermé. Éteignez la sécheuse et redémarrez le cycle de vapeur.

• Utilisez uniquement de l'eau du robinet. Ne replissez pas le dispositif d'alimentation en vapeur avec des substances étrangères, des agents de rincage ou des détergents.
• Avant de déplacer la séchuse, assurez-vous que le dispositif d'alimentation en vapeur est vide.
• N'utilsez pas d'eau distilled; la sonde de niveau d'eau dans le générateur de vapeur ne fonctionnera pas.
  Le dispositif d'alimentation en vapeur doit etre instalé dans le cas contraire, il y aura débordement d'eau.
• Essuyez tout éclaboussement d'eau autour du dispositif d'alimentation en vapeur et du tiroir avant de démarrer la sechuse.
• Ne remplissez pas le dispositif d'alimentation en vapeur avec de l'eau chaude (au-dessus de 86^ / 30^)

LayerTissement

• Ne replissez pas le dispositif d'alimentation en vapeur avec des liquides tels que de l'essence, des solvants de nettoyage à sec ou d'autres substances inflammables ou explosives. Tout non-respect de cet avertissement peut entrainer des blessures graves ou la mort.
• Ne buvez pas l'eau du dispositif d'alimentation en vapeur. Tout non-respect de cet avertissement peut entrainer des blessures graves ou la mort.

Fonctions de vapeur (suite)

La nouvelle technologie à vapeur de LG vous permet d'envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraichir les vêtements, de réduire l'électricité statique et de faciliter le repassage. Sélectionné简单ment le cycle STEAM FRESHMC. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

Utilisation du cycle STEAM FRESHMC

Le cycle STEAM FRESH^MC utilise la puissance de la vapeur seule pour réduire rapidement les plis et les odeurs des tissus. Il donne une nouvelle vie aux vêtements froissés qui ont été entreprisespendant une longue période et rend les vêtements très froissés plus facies à repasser. Le cycle STEAM FRESH^MC peut aussi être utilisé pour réduire les odeurs des tissus.

remarQUues

• Les options RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC) ou REPASSAGE FACILE (EASY IRON) peuvent également être utilisées pendant le cycle STEAM FRESHMC.
• En fonction de la charge (nombres d'articles), la durée du cycle peut être modifiée en appuyant sur les touches TEMPS+ (MORE TIME) ou TEMPS-LESS TIME). L'écran affichera 3, 5 ou b g : 3 pour 3 articles ou moins, 5 pour 4 ou 5 articles et b g pour une grossse charge, comme une couette.

Pour utiliser le cycle STEAM FRESH^MC:

1. Allumez la secheuse et faites pivoter le bouton de selection de cycle pour selectionner le cycle STEAM FRESH.
2. Pour ajouter une option, selectionnez REDUIT L' ELECTRICITE STATIQUE (REDUCE STATIC), REPASSAGE FACILE (EASY IRON) ou ANTIFROISSAGE (WRINKLE CARE).
3. En fonction de la charge (nombre d'articles), la durée d'injection de vapeur peut être modifiée en appuyant sur les touches TEMPS+ ou TEMPS- (MORE TIME ou LESS TIME).
4. Appuyez sur la touche DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle.

Ajout de vapeur à un cycle standard

1. Allumez la sécheuse et faites pivoter le bouton de sélection de cycle pour sélectionner le cycle désiré.
2. Utilisez les touches de réglages des cycles pour sélectionner les réglages.
3. Appuyez sur la touche Option Vapeur pour ajouter l'option Vapeur désirée. Puis reglez la taille de la charge en utilisant les touches TEMPS+ ou TEMPS-(MORE TIME ou LESS TIME).
4. Appuyez sur la touche DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle.

Utilisation des options de vapeur :

L'option RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC) injecte de la vapeur tardivement dans le cycle de séchage pour réduire l'électricité statique causée par les tissus frrottant les uns contre les autres. Modifie la durée du cycle en appuyant sur les touches TEMPS+ ou TEMPS- (MORE TIME ou LESS TIME) en fonction de la charge (nombre d'articles). L'écran affichera le nombre recomméde d'articles (7, 9, 11, 14, 16, ou 18).

L'option REPASSAGE FACILE (EASY IRON) humidifie uniformément les tissus pour un gain de temps et un repassage facilité.Modifiez la durée du cycle en appuyant sur les touches TEMPS+ (MORE TIME) ou TEMPS- LESS TIME) en fonction de la charge (nombres d'articles). L'écran affichera le nombre recommando articles 1,2,3,4 ou 5.

RemarQUes

Lorsque le cycle SECHAGE A CAPTEUR (SENSOR DRY) est selectionné avec l'option RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC), un NIVEAU DE SECHAGE (DRY LEVEL) de MOINS (LESS) ou HUMIDE (DAMP) ne peut être sélectionné.
- Les options RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC), REPASSAGE FACILE (EASY IRON) peuvent également être utilisées pendant les cycles SÉCHAGE MINUTÉ (TIME DRY).
- Àpres sélection de l'option Vapeur en SECHAGE MINUTÉ (TIME DRY), les touches TEMPS+ ou TEMPS-MORE TIME ou LESS TIME modifieront UNIQUÉMENT la durée d'injection de vapeur.
- Avec avoir appuyé sur les touches DEMARRER/ PAUSE (START/PAUSE), les touches MORE TIME ou LESS TIME seront désactivées.

Utilisation du cycle STEAM SANITARY

Le nouveau cycle STEAM SANITARYMC est idéal pour aseptiser rapidement et facilement les articles non lavables, en utilisant uniquement la puissance de la vapeur.

Ce cycle est recommendé pour les cotons et polyesters. (Ne PAS utiliser pour la mousse d'urethane, les plumes de duvet ou les articles délicats).

Fonctions de vapeur (suite)

AverTissemenT

• Ne pas ouvrir la porte de la secheuse pendant les cycles Vapeur. Tout non-respect de cet avertissement peut entraîner des blessures graves ou la mort.
• Ne pas replir le dispositif d'alimentation en vapeur avec de l'essence, des solvants de nettoyage à sec ou d'autres substances inflammables ou explosives. Tout non-respect de cet averissement peut entrainer la mort, une Explosion, un incendie ou des brûlures.
• Ne pas toucher l'injecteur de vapeur dans le tambour pendant ou à la fin du cycle Vapeur. Tout non-respect de cet averissement peut entraîner des blessures graves ou la mort.

!remarkQUues

• La vapeur n'est pas visible pendant les cycles Vapeur. C'est normal.
• Ne pas utiliser STEAM FRESH^HC sur les articles suivants : les lainages, les couvertures, les vestes en cuir, la soie, les vêtements humides, la lingerie, les produits en mousse ou les couvertures chauffantes.
• Pour deailleurs résultats, ne replir la secheuse qu'vec des vêtements de tailles équivalentes ou des types de textiles similaires. Ne pas surcharger.
• Si le filtré à charpie ou le conduit d'évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaits.
• Lorsque l'options Vapeur est en fonctionnement, le tambour arrête de tourner pour y maintainir la vapeur.
• Le dispositif d'alimentation en vapeur doit être rempli d'eau jusqu'à la ligne MAX. Dans le cas contraire, un message d'erreur s'affichera.

Guide des cycles vapeur

	VAPEUR	DURÉE PAR DEFAULT	CONTRÔLDE TEMPERATURE	NIVEAU DE SÉCHAGE	ÉTAT DES TEXTILES	TYPE DE TEXTILE	QUANTITÉ MAXIMALE
STÉAM SANITARYMC		39 minutes Sec				Édredons Literie	Unique (1 de chaque)
						Vêtements pour enfants	3 Ib
STÉAM FRESHMC		20 minutes	○		Sec	Édredons	Unique (1 de chaque)
						Chemises* 5 de chaque
+ RÉDUIT L'ÉLECTRICITE STATIQUE	10 minutes Sec Chemises*						8 Ib (18 articles)
+ REPASSAGE FACILE	12 minutes Sec Chemises*						Chemises* (5 de chaque)
OPTION VAPEUR	+ RÉDUIT L'ÉLECTRICITE STATIQUE	SUIVRE LES INSTRUCTIONS DU CYCLE SELECTIONNÉ		○	Mouillé	Varie par cycle sélectionné	8 Ib (18 articles)
	+ REPASSAGE FACILE			○	Mouillé	Varie par cycle sélectionné	Chemises* (5 de chaque)
SECHAGE MINUTÉ	+ RÉDUIT L'ÉLECTRICITE STATIQUE	45 minutes	○		Mouillé	Varie par cycle sélectionné	8 Ib (18 articles)
	+ REPASSAGE FACILE	47 minutes	○		Mouillé	Varie par cycle sélectionné	Chemises* (5 de chaque)

Chemise : melange 70 % coton / 30 % polyester. À l'exception des tissus délicats.
- Si le filtré à charpie ou le conduit d'évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaisants.
- Pour deromeurs résultats, ne remplir la secheuse qu'vec des vetements de tailles équivalentes ou des types de textiles similaires. Ne pas surcharger.

Avant d'utiliser la fonction Tag On

• La fonction Tag On vous permet d'utiliser le diagnostic intelligent et le téléchargement de cycles en communiquant avec votre laveuse directement depuis votre téléphone intelligent. Pour utiliser la fonction Tag On, précédez comme suit.
• Telechargez l'application LG Smart Laundry & DW sur voitre téléphone intelligent.
• Activez la fonction NFC (communication en champ proche) sur votre téléphone intelligent.
• La fonction Tag On ne peut être utilisé qu'avec les téléphones intelligents équipés de la fonction NFC et du système d'exploitation Android.

Activation de la fonction NFC sur le téléphone intelligent

1. Accedez aux

Parametes sur votetéléphone intelligent,puissectionnez « Partager et Connecter » dans la catégorie « SANS FIL ET RESEAUX »

1. Activez « NFC » et « Direct Android Beam», puis 2 selectionnez « NFC »

1. Cochez « Lecture et écriture/ réception P2P »

REMARQUES

En fonction du fabricant de votre téléphone intelligent et de la version du système d'exploitation Android, le processus d'activation de la fonction NFC peut être différent. Reportez-vous au manuel de votre téléphone intelligent pour plus de détails.

Guide Tag On

Icone Tag On

Emplacement de la fonction Tag On

Recherche l'icone Tag On a coté de l'écran DEL du panneau de commandes. C'est là que vous doivent placer votre téléphone intelligent lorsque vous utilisez la fonction Tag On pour le diagnostic intelligent, le téléchargement de cycles et les statistiques de lavage avec l'application LG Smart Laundry&Dw.

Pour utiliser la fonction Tag On, placez votre téléphone intelligent de sorte que son antenne NFC au dos soit positionnée sur l'icone Tag On de votre laveuse. Si vous ne savez pas ou est placee votre antenne NFC, déplacez très lentement votre téléphone intelligent dans un mouvement circulaire pendant que l'application vérifie la connexion.

En raison des caractéristiques de la technologie NFC, si la distance de transmission est trop grande ou si vous télphone comporte un autocollant métallique ou se trouve dans un boîtier écais, la transmission peut être de mauvaise qualité.

Consultez le guide détaillé sur l'utilisation de la fonction Tag On en appuyant sur [?] dans l'application LG Smart Laundry & DW.

Fonction Tag On

Cette fonction utilise le diagnostic intelligent, le téléchargement de cycles et les statistiques de lavage lorsque vous touche le logo Tag On de l'appareil LG en lien avec votre téléphone intelligent compatible NFC.

Autodiagnostic Tag On avec l'application LG Smart Laundry&DW

1. Installéz l'application LG Smart Laundry&Dw sur un téléphone intelligent compatible NFC.

• Installes l'application depuis Play Store et lancez-la.

2. Sélectionnez Tag On.

• Les icônes au bas de l'écran peuvent toutes être utilisées.

3. Sélectionnez Diagnostic Tag On.

4. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commande de votre laveuse.
- S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry&Dw pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

5. Consultez les résultats du diagnostic et les solutions.

• Les résultats du diagnostic sont indiqués pour les cycles récemment utilisés.

Balayez ce code à barres 2D avec votre téléphone intelligent pour accederrapidement au teléchargement deI'application LG Smart Laundry&Dw.

Les images sont données à titre de referencia uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

Diagnostic intelligent Tag On

1. Dans l'écran des résultats du diagnostic intelligent, Sélectionnez « Appuyez pour appeler le service LG »

1. Sélectionnéz votre pays.
2. Acceptez les conditions d'utilisation et la politique de respect de la vie privée en appuyant sur « J'accepte »
3. Entrez votre numero de téléphone dans le champ. Ce numero de téléphone est utilisé par le représentant du service à la clientèle de LG pour trouver vos données de diagnostic intelligent.

1. Appuyez sur Appeler pour communiquer avec le centre de soutien technique de LG.

Les images sont données à titre de referencia uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

Téléchargement des cycles Tag On avec l'application LG Smart Laundry&DW

1. Installez l'application LG Smart Laundry&Dw sur un téléphone intelligent compatible avec NFC.

• Installez l'application depuis Play Store et lancez-la.

2. Sélectionnez Tag On.

• Les icônes au bas de l'écran peuvent toutes être utilisées.

3. Sélectionnez Téléchargement de cycles Tag On.

4. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commande de votre laveuse.

S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry&DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

5 Sélectionnez un cycle à télécharger.

Vous pouvez également consulter les cycles existants déjà telécharges.

6. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commande de votre laveuse.
- S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry&Dw pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

7. Le nouveau cycle a bien eté télécharge.

Assurez-vous que le nouveau cycle est télécharge en faisant pivoter la molette de selection des cycles sur les cycles télécharges.

Les images sont données à titre de referencia uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

Statistiques de lavage

Les statistiques de lavage contrôle les résultats du détector de flux indiquant si le système d'évacuation de votre domicile est obstrué.

Elles affichent également les détails des dix derniers cycles.

1. Sélectionnez Tag On à l'aide des icones supérieures ou inférieures.

1. Sélectionnez Statistiques de lavage.

1. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre laveuse.

S'il n'est pas reconnu, touche [?] en haut a droite de I'ecran Tag On de I'application LG Smart Laundry&Dw pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

Contrôle du détecteur de flux

1. Verifiez l'etat du détector de flux dans l'écran des statistiques de lavage.

Français

1. Appuyez sur Conseils d'aération si votre système d'évacuation est obtrué et reportez-vous au guide sur la vérification du tuyau d'évacuation.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

Statistiques de lavage (nouveau cycle) avec l'application LG Smart Laundry&DW

1. Sélectionnez Journal séchée dans l'écran des statistiques de lavage.

• Sélectionnez Journal séchuse au bas de l'écran des statistiques de lavage.
• Le Journal séchée affiche un graphique montrant les 10 derniers cycles utilisés.
  Des détails sur le cycle le plus utilisé et le cycle le plus récent sont également affichés.

2. Sélectionnez Relancze le cycle.

• Vous pouvez démarrer immédiatement le cycle le plus utilisé ou le cycle le plus récent en appuyant sur Relancez le cycle.

4. Assurez-vous que le séchage démarre avec le cycle sélectionné.

L'ecran de droite apparait et le séchage commence immédiatement avec le cycle selectionné.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

3. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir a droite), placez votre téléphone intelligent sur l'icone Tag On a droite du panneau de commande de votre séchuse.

• S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry&Dw pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

Réglage de cycles Tag On

Le réglage de cycles Tag On vous permet de régler automatiquement les cycles et paramètres en fonction de vos besoins.

1. Sélectionnez Tag On à l'aide des icones supérieures ou inférieures.

1. Sélectionnez Réglage cycles Tag On.

1. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre sechese.

• S'il n'est pas reconnu, touche [?] en haut a droite de l'écran Tag On de l'application LG Smart Laundry&Dw pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

• Sélectionnez une catégorie en fonction du critère le plus important.

1. Une fois que la catégorie est selectionnée, une liste de cycles précis apparait. Sélectionné le cycle selon vos besoins.

2. Lorsque I'ecran Tag On apparait (voir a droite), placez votre téléphone intelligent sur le logo Tag On a droite du panneau de commande de votre laveuse ou sechese.

3. Assurez-vous que la selection du cycle et des paramétres est correcte. Le cycle demarrera des que l'appareil et votre téléphone seront connectés.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry&Dw réelle peut être différente.

ENTRETIEN

Nettoyage régulier

averTissement

Afin de réduire les risques d'incendie, de chic électricque, ou les blessures corporelles lorsque vous utilise des electroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit:

• Débranchez vous sechause avant de la nettoyer pour éviter le risque d'électrocution. Tout non-respect de ces instructions peut entraîner des blessures, un incendie, une électrocution, ou la mort.
  N'utilise jamais de produits chimiques puissants, de nettoyants abrasifs ou de dissolvants pour nettoyer votre sechuse. Ils endommageront sa surface.

Nettoyage de I'extérieur

Un entretien ajustat de votre séchuse peut prolonger sa durée de vie utile. L'extérieur de la machine peut être nettoyé à l'eau chaude, avec un détergent menager doux et non abrasif.

Essuyez immédiatement tout déversement à l'aide d'un chiffon doux et humide.

remarkQUes

N'utilise jamais d'alcool méthylé, de solvant, ou de produits similaires.

N'utilise jamais de laine d'acier ou de nettoyeurs abrasifs ; ils pourraient endommager la surface.

Nettoyage de l'intérieur

Essuyez autour de l'ouverture et du joint de la porte avec un chiffon doux et humide pour prévenir l'accumulation de charpie et de poussières qui pourrait endommager le joint de porte.

Nettoyez le hublot avec un chiffon doux humidifié avec de l'eau chaude et un détermgent menager doux et non abrasif puis essuyez pour secher.

Il est possible de nettoyer le tambour en acier inoxydable avec un nettoyeur pour acier inoxydable traditionnel conformément aux directives du fabricant. N'utilise jamais de laine d'acier ou de nettoyeurs abrasifs; ils pourraient égratigner ou endommager la surface.

Nettoyage autour et sous la sechese

Aspirez régulierement la charpie et la poussière autour et sous la séchuse. Au moins une fois par année, vérifie le système de conduits, vérifie toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d'air ou une chute du rendement de la séchuse, vérifie immédiatement le système de conduits pour toute obstruction et blocage.

Entretien du système de conduits

Au moins une fois par année, vérifie le système de conduits. Et une fois par mois, vérifie toute accumulation de charpie et nettoyez-les. Si vous remarque une réduction du débit d'air ou une chute du rendement de la sechuse, vérifie immédiatement le système de conduits pour toute obstruction et blocage. Communique avec un technicien ou un fournisseur de service.

Nettoyage du filtré à charpie

Toujours nettoyer le filtré à charpie après chaque cycle.

Pour le nettoyer, ouvre la porte de la secheuse, puis tirez le filtré droit vers le haut. Puis:

1. Pour un nettoyage quotidien, faites rouler les charpies du filtré avec vos doigs pour les enlever, ou

2.Nettoyez le filtré a charpie avec un aspirateur, ou

1. Si le filtré à charpie est devenu très sale, ou est bouché avec l'assouplisseur de tissu, lavez-le dans l'eau chaude et savonneuse et laissez secher complètement avant de le réinstaller.

remarkQue

N'utilizeJAMAIS la sechuse sans le filtre a charpie en place. NE JAMAIS faire fonctionner la sechuse avec un filtre a charpie humide.

DéPANNAGE

Avant d'appeler le service

Votre secheuse est dotée d'un système de contrôle des erreurs automatique qui detecte et diagnostique les problèmes des leur apparition. Si vous secheuse ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifie les éléments suivants avant d'appeler le service.

Problèmes Causes possibles Solutions
La séchue ne s'allume pas	• Le cordon électric què n'est pas correctement branché. • Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.	• Assurez-vous que la fiche soit bien enchîlée dans une prise mise à la terre correspondante à la plaque signalétique de la séchue. • Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surcharge, faites-le corriger par un électricien qualifié.
La séchue ne chauffe pas	• Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant. • Alimentation en gaz fermé ou service coupé (uniquemment pour les modèles à gaz).	• Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surcharge, faites-le corriger par un électricien qualifié. • Confirmez l'ouverture de la soupape d'alimentation de la maison et de la soupape de fermeture de l'alimentation en gaz de l'appareil.
TachesGRAisseses ou sales sur les vêtements	• Assouplisseur mal utilisé. • Séchage de vêtements propres et souillés ensemble.	• Confirmez et suivez les directives fournies par le fabricant de l'assouplisseur. • Assurez-vous de ne sechaïer que des vêtements propres dans votre séchuse. En effet, des articles sales peuvent souriller les vêtements propres de la même brassée ou la brassée suivante. • Les taches sur des vêtements secs sont en réalisité des taches que le lavage n'a pu-retürer correctement. Assurez-vous que les vêtements sont complètement propres en conformité avec les directives de votre machine à laver et votre détergent.
L'afficheur montre le code d'erreur tE1 ou tE2	• La thermistance est défectueuse.	• Éteignez la séchuse et appelez le service.
Présence de charpie sur les vêtements	• Le filtre à charpie n'est pas bien nettoyé. • Triage incorrect des brasses. • Excès d'électricité statique dans les vêtements. • Séchuse surchargeé. • Papier mouchoir, papier, etc.	• Assurez-vous que le filtre à charpie est propre avant chaque brassée. Avec certaines brasses qui produit une quantité elevée de charpie, il sera peut-être nécessaire de nettoyer le filtre en cours de cycle. • Certains tissus produits de la charpie ( comme une serviette de cotton blanche pelucheuse) et devraient séché séparément des vêtements qui attrient la charpie ( comme une paire de pantalon de lin noir). • Consultez la rubrique Électricité statique excessive dans les vêtements après le séchage, plus bas. • Divisez les grosses brasses de dessive en brassées plus petites pour le séchage. • Vérifiez soigneusement les poches avant la dessive et le séchage des vêtements.
Électricitéstatiqueexcessive dans les vêtements après le séchage	• Aucun assouplisseur utilisé ou assouplisseur utilisé incorrectement. • Les vêtements ont séché trop longtemps (excès de séchage). • Séchage de tissus synthétiques, infroissables, ou fait de mélanges de fibres synthétiques.	• Utilisé un assouplisseur pour réduire l'électricité statique. Assurez-vous de suivre les directives des étiquettes de lavage. • Le séchage excessif d'une brasse de dessive peut provoquer l'accumulation d'électricité statique. Réglez les paramètres et utilisez un temps de séchage plus court ou utilisez les cycles SÉCHAGE PAR CAPTEUR (SÉNSOR DRY) • Ces matières peuvent favoriser l'accumulation d'électricité statique. Essayez d'utiliser un assouplisseur.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Le temps de séchage n'est pas constant	• Les paramètres de séchage, la taille de la brassée, et le taux d'humidité des vêtements ne sont pas constants.
Les vêtements prènnant trop de temps à secher	• La brassée est mal triée. • Brassée importante de tissues lourds. • Mauvais réglage des commandes de séchage. • Le filtré à charpie doit être nettoyé. • Conduits d'évacuation d'air bloqués, sales, ou le conduit est trop long. • Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a eu une panne de courant. • Séchuse surcharge. • Séchuse avec charge insuffisante.
Les vêtements sont froissés	• Les vêtements ont séché trop longtemps (excès de séchage). • Les vêtements sont restés trop longtemps dans la séchuse à la fin du cycle.
Les vêtements ont rétréci	• Les directives de soin des vêtements n'ont pas été respectées.
L'afficheur indique « d90 » ou « d95 »	• Le conduit est obstrué à environ 90 ou 95%. (Le code d'erreur « d90 » ou « d95 » reste affchéé pendant deux heures uniquement.) • Le système d'évacuation du domicile est obstrué.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Levoyant Ridd WATER est allumé pendant le cycle de séchage.	Erreur d'alimentation d'eau. Vérifiez le tiroir du dispositif d'alimentation en vapeur:(1) Assurez-vous que le dispositif d'alimentation en vapeur est rempli d'eau jusqu'à la ligne MAX.(2) Assurez-vous que le dispositif d'alimentation en vapeur est correctement positionné et que le tiroir est bien fermé.(3) Éteignez la séchuse et redémarrez le cycle de vapeur.N'utilise pas d'eau distilled, la sonde de niveau d'eau dans le générateur de vapeur ne fonctionnera pas.La pompe ne fonctionne pas. Débranchez la séchuse etappelez le service.
Des gouttes d'eau se forment sur la buse au début du cycle vapeur.	C'est normal. Il s'agit de condensation de vapeur d'eau. L'eau cesserasrapidement de dégoutter.
La vapeur n'est pas généree, maisaucen code d'erreur ne s'affiche.	Erreur de niveau d'eau. Débranchez la séchuse et appelez le service.
Les vêtements sont encore frioussés après le cycle STEAMFRESHMC	Les vêtements sont en trop grand nombre dans la séchuse ou bien ils sont trop différents les uns des autres.
Les plis ne sont plus visibles sur le vêtements après un cycle de STEAMFRESHMC.	Ce cycle a pour but d'éliminer les friissements du tissu.
Les vêtements sont encore charges d'électricité statique après utilisation de la fonction RÉDUIRE L'ÉLECTRICITÉ STATIQUE (REDUCE STATIC).	C'est normal. Cela dépend du taux d'humidity de la peau de chacun.
Les vêtements sont trop secs ou trop humides après utilisation de la fonction RÉDUIRE L'ÉLECTRICITÉ STATIQUE (REDUCE STATIC).	Les options de séchage n'ont pas été correctement sélectionnées.
Les vêtements ne sont pas uniformément humides après un cycle REPASSAGE FACILE (EASY IRON).	La selection du nombre de vêtements ou de la taille de la charge n'est pas adéquate au début du cycle.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Des gouttes d'eau coulent le long de la porte pendant un cycle Vapeur (Steam Cycle).	• C'est normal. • De la condensation se formera normalement à l'intérieur de la porte de la séchuse durant le fonctionnement de la vapeur. Un peu de condensation peut dégoutter au bas de la porte.
La vapeur n'est pas visible pendant le cycle Vapeur.	• C'est normal. • La vapeur est difficilement visible lorsque la porte est fermée. Toutefois, de la condensation se formera normalement à l'intérieur de la porte de la séchuse si le système de vapeur fonctionne normalement.
Le tambour ne tourne pas pendant le cycle Vapeur.	• C'est normal. • Le tambour est arrêté pour y maintainir la vapeur d'eau. Une fois par minute, le tambour tournera normalement pendant deux secondes.
Pas de vapeur d'eau visible au début du cycle.	• C'est normal. • La vapeur est libérée à différentes étapes du cycle pour chaque option.
L'AFFICHAGE INDIQUE b19.	• La touche + DE TEMPS (MORE TIME) est enforcée.	• Cet affichage indique que l'options de vapeur a été sélectionnée pour régler le cycle pour une charge importante telle qu'un édredon. Appuyez sur - DE TEMPS (LESS TIME) pour réduire la taille de la charge indiquée.
Des odeurs subsistant sur les vêtements après un cycle STEAM FRESHMC.	• STEAM FRESHMC n'a pas éliminé complètement les odeurs.	• Les tissus ayant une forte odeur doivent être lavés dans un cycle normal.
Le voyant CHECK FILTER (verifier le filtré à charpie) est allumé pendant le cycle de séchage.	• Le filtré à charpie est presque obstrué ou plein.	• Effectuez une pause pendant le cycle de séchage et nettoyez le filtré à charpie.
Le voyant FLOW SENSEMC affiche quatre barres pendant le cycle de séchage.	• Le conduit d'évacuation est trop long ou compte trop de coudes/restictions. • Le conduit d'évacuation est complètement bloqué par l'accumulation de charpie ou de débris. • L'appareil a détecté une restriction dans l'évacuation externe de la séchuse.	• Installé un tuyau d'évacuation plus court ou plus droit. Voir les instructions d'installation. • Le conduit d'évacuation devrait être vérifié/nettoyé bientôt. La séchuse peut être utilisée, mais les durées de séchage peuvent être plus longues. • Si des restrictions d'évacuation sont détectées par le système FLOW SENSEMC, levoyant restera allumé pendant deux heures après la fin du cycle. Ouvrez la porte ou appuyez sur le bouton de MISE SOUS/HORS TENSION pour éteindre l'affichage.

CHARACTERISTIQUES

Modèles de séchuse à vapeur	DLEX4270* DLGX4271*
Description Séchéuse à vapeur
Exigences électriques* Voyez la plaque signalétique pour les renseignements détaillés.
Alimentation en gaz* GN : 4-10	0.5 po CEPL : 8-13 po CE (uniquement les modèles à gaz)
Dimensions	27 po (larg.) X 30 po (prof.) X 381/16 po (haut), 51 po (prof. avec porte ouverte)68,6 cm (larg.) X 76,1 cm (prof.) X 98,3 cm (haut), 129,7 cm (prof. avec porte ouverte)
Poids net Au gaz : 148,4 lb (67,3 kg)	Électrique : 146,8 lb (66,6 kg)
Capacité de séchage- Cycle normal- Cycle à vapeur	CEI 7,4 pi3 (22,5 lb/10,2 kg)CEI 7,4 pi3 (8 lb/3,6 kg)

UTILISATION DE SMART DIAGNOSIS

Si vous éprouvez un problème avec votre séchuse, vous pouvez transmettre des renseignements sur votre téléphone intelligent à l'aide de l'application LG Smart Laundry ou avec votre téléphone en contactant le centre d'appels LG. La fonction SMART DIAGNOSIS ne peut être activée que si vous mettez votre séchuse en marche en appuyant sur le bouton Marche/Arrêt. S'il est impossible demettre en marche votre séchuse, le dépannage devra se faire sans la fonction SMART DIAGNOSIS.

Diagnostic vocal

Fonction SMART DIAGNOSIS^MC avec votre téléphone intelligent

1. Telechargez l'application LG Smart Laundry sur votre téléphone intelligent.
2. Ouvrez l'application LG Smart Laundry sur vos téléphone intelligent. Appuyez sur la flèche droite pour acceder à l'écran suivant.
3. Appuyez sur le bouton d'enregistrement RECORD sur votre téléphone intelligent et maintenez le micro de votre téléphone intelligent pres du logo SMART DIAGNOSISMC sur la sechuse.
4. Tout en maintainant le téléphone en place, maintenez enfoncée la touche Contrôle de température (TEMP. CONTROL) pendant trois secondes.
5. Maintenez le téléphone en place jusqu'à la fin de la transmission sonore. Le temps restant est décompté dans l'afficheur.
6. Une fois l'enregistrement terminé, consultez le diagnostic en appuyant sur le bouton Suivant sur votre téléphone.

0 remarQue

Smart Diagnosis est une fonction de dépannage concise pour faciliter, et non replacer, la méthode traditionnelle de dépannage par appel au service après-vente. L'efficacité de cette fonction dépend de plusieurs facteurs, notamment, mais sans s'y limiter, la réception du téléphone cellulaire utilise pour la transmission, la présence de bruits extérieurs durant la transmission et l'acoustique de la piece ou se trouve la séchuse. En conséquence, LG ne garantit pas que la fonction Smart Diagnosis pourra résoudre précisé un problème donné.

SMART DIAGNOSISMC avec le centre d'appels

1. Contactez le centre d'appels LG au: 1-800-243-0000 (LG États-Unis) ou 1-888-542-2623 (LG Canada).
2. Lorsque l'agent du centre d'appels vous le demande, maintenez le micro de votre téléphone près du logo SMART DIAGNOSIS sur la secheuse. Maintenez le téléphone tout près de la secheuse (2 cm environ), mais sans la toucher.

remarQue

Ne touchez pas d'autres boutons ou icones sur l'afficheur.

1. Maintenez enfoncée la touche Contrôle de température (TEMP. CONTROL) pendant trois secondes.
2. Maintenez le téléphone en place jusqu'à la fin de la transmission sonore. Le temps restant est décompté dans l'afficheur.
3. Une fois le compte à rebours et la transmission sonore terminés, repreneze votre conversation avec l'agent du centre d'appels qui pourrait alors vous aider à utiliser les renseignements fournis pour l'analyse.

Installation du set de montage

Le set de montage comprend:

• Deux (2) rails latéraux
  Un (1) rail avant
• Quatre (4) vis

Outils requis pour l'installation :

• Tournevis à tête cruciforme (Phillips)

Pour vous assurer que l'installation est sécuritaire et sure, conformez-vous aux directives suivantes.

AverTissement

• Une installation incorrecte peut entrainer des accidents graves.
• Le poids de la sécheuse et la hauteur de l'installation rendent la procédure d'empilage trop risquée pour une personne seule. Deux personnes ou plus sont nécessaires à une installation sécurité du set de montage. Tout non-respect de ces instructions peut entrainer des blessures du dos ou d'autres blessures.
• N'utilise pas le set de montage avec une séchue au gaz lorsque les conditions sont potentiellement instables, par exemple dans une maison mobile. Tout non-respect de cet averissement peut entrainer des blessures graves.
• Placez la machine à laver sur un plancher solide, stable, et de niveau pour qu'elle supporte sans risque le poids des deux apparecs. Tout non-respect de cet averissement peut entrainer des blessures graves.
• Si les electroménagers sont déjà installés, débranche tous les conduits d'alimentation électrique, d'eau, ou de gaz de même que les connexions de vidange ou de ventilation.

Tout non-respect de ces instructions peut entrainer une électrocution, un incendie, une Explosion, ou la mort.

1. Assurez-vous que la surface de la machine à laver est propre et seche. Retirez la pellicule protectrice du ruban de l'un des rails lateraux du set de montage.

1. Adaptez le rail latorial sur le cote de la partie supérieure de la machine à laver tel qu'illustré dans la figure ci-dessus. Appuyez fermement la zone adhesive du rail sur la surface de la machine à laver. Fixez le rail latorial de la machine à laver avec une vis à l'arrière du rail. Repetez les étapes 1 et 2 pour attacher le rail de l'autre cote.

Installation du set de montage (suite)

1. Placez la secheuse par-dessus la machine à laver en ajustant les pattes de la secheuse dans les rails lateraux tel qu'illustré. Evitez les blessures aux doigts. Ne les pincez pas entre la secheuse et la machine à laver. Gissez lentement la secheuse vers l'arrière de la machine à laver jusqu'à ce que les butées des rails lateraux coincent les pieds de la secheuse.

1. Insérez le rail avant entre le bas de la sécheuse et le haut de la machine à laver.
   Poussez le rail avant vers l'arrière de la machine à laver jusqu'à ce qu'il entre en contact avec les butées du rail latéral.
   Installez les deux vis restantes pour solidement fixer le rail avant aux rails latéraux.

LG ELECTRONICS CANADA, INC.

GARANTIE LIMITÉE DE LA SÉCHEUSE LG - Canada

GARANTIE: Si vous sechue LG (le « produit ») s'avre defecteuse en raison d'un defaut de materiau ou de fabrication lors d'une utilisation normale, pendant la période de garantie précise ci-apres, LG Canada reparera ou remplacera a sa discrction le produit a la reception de la preuve d'achat origine. foumie par le detaillant. Cette garantie n'est offerte qu'a l'acheteur original du produit chez un detaillant et ne s'applique qu'a un produit distribue au Canada par LG Canada ou par un distributeur canadien autorise. La garantie ne s'applique qu'aux produits situés et utilisés au Canada.

PÉRIODE DE GARANTIE : (Remarque : si la date d'achat originale ne peut être vérifiée, la garantie dé-butera soixante (60) jours suivant la date de fabrication).
Période	Un (1) an à compter de la date d'achat initiale	Dix (10) ans à compter de la date d'achat initiale
Portée de la garantie	Pièces et main-d'Œuvre (pièces internes fonctionnelles seulement)	Cuve de la sechese (pièces et main-d'Œuvre)

• Les produits et pieces de remplacement sont garantis pour la portion restante de la période de garantie originale ou quatre-vingt-dix (90) jours, selon la période la plus longue.
• Les produits et pieces de remplacement peuvent être neufs ou remanufacturés.
• Le centre de service autorisé LG garantit les réparations pendant trente (30) jours.

LA RESPONSABILITE DE LG CANADA SE LIMITE A LA GARANTIE CI-DESSUS. SAUF TEL QU'IL EST EXPLICITEMENT INDIQUE CI-DESSUS, LG CANADA NE FOURNIT AUCUNE AUTRE GARANTIE ET REJETTE TOUTES LES AUTRES GARANTIES ET CONDITIONS EXPLICITES OU IMPLICITES À L'EGARD DU PRODUIT, CE QUI INCLUT, SANS TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE ET CONDITION IMPLICIT DE QUALITE MARCHANDE OU DE CONVENANCE À UN USAGE PARTICULARIER ET AUCUNE DÉCLARATION NE LIERA LG CANADA. LG CANADA N'AUTORISE PERSONNE À CRÉER NI À ASSUMER AUCUNE AUTRE PROVISION POUR GARANTIES EN LIEN ÀVÉC CE PRODUIT. SI UNE GARANTIE OU CONDITION IMPLICIT EST REQUISE PAR LA LOI, SA PÉRIODE SE LIMITE À CELLE DE LA GARANTIE EXPLICITE SUSMENTIONnée. LG CANADA, LE FABRICANT ET LE DISTRIBUTEUR NE POURRONT ÉTRE TENUS RESPONSABLES D'AUCUN DOMMAGE ACCESSOIÈRE, CONSÉCUTIF, SPECIAL, DIRECT OU INDIRECT, D'AUCUNE PERTÉ D'ACHALANDAGE OU DE PROFITS, D'AUCUN DOMMAGE PUNITIF, EXEMPLAIRE OU AUTRE, DIRECTEMENT OU INDIRECTEMENT ATTRIBUABLE À TOUTE VIOLATION CONTRACTUELLE, FONDAMENTALE OU AUTRE, OU À UNE ACTION, UNE OMISSION, UN DÉLIT OU TOUTE AUTRE AUTRE CHOSE.

La presente garantie you confere des droits legaux precis. Vou pouriez dispose d'autres droits, suivant les lois provinciales applicables. Toute clause de la presente garantie qui inalde ou modifie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entree en conflit avec la loi provinciale, et ce, sans afferer les autres clauses de la garantie.

LA PRESENTE GARANTIE LIMITEE NE COUVRE PAS CE QUI SUIT:

1. Un appel de service pour livre, ramasser ou installer le produit; renseigner un client sur le fonctionnement du produit; réparer ou remplacer des fusions ou rectifier le câblage ou la plomberie; ou corriger une réparation ou installation non autorisée.
2. La défaillance du produit durant une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
3. Des dommages occasionnels par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau inadéquate ou interrompue ou une alimentation en air inadéquate.
4. Des dommages attribuables à l'utilisation du produit dans une atmophère corrosive ou contraire aux instructions précisées dans le manuel d'utilisation du produit.
5. Des dommages au produit causés par un accident, des animaux nuisibles ou des vermines, la foudre, le vent, un incendie, une inondation ou une catastrophe naturelle.
6. Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit. Les réparations inappropriées incluent l'utilisation de pieces ni approuvées ni recommends par LG Canada.
7. La dépréciation ou la défaillance du produit causée par une modification ou un changement non autorisé ou une'utilisation autres que celle prévue, ou résultat d'uneuite d'eau occasionnée par une mauvaise installation.
8. La dépréciation ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, la non-conformité aux codes de plomberie, une utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, d'éléments ou de produits nettoyants nonapprovés par LG Canada.
9. Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures ou tout autre dommage à la finition du produit, à moins que ces dommages ne soient attribuables à des défauts de matériel ou de fabrication et qu'ils ne soient signalés dans un délai d'une (1) semaine de la ivraison.
10. Des dommages ou des pieces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
11. Des produits dont le numero de série original a ete retire, modifie ou ne peut etre faclement determiné. Le modele et le numero de série, asi que le reu de vente original du detaillant, sont requis pour valider la garantie.
12. L'augmentation des coûts et de la consommation des services publics.
13. Le remplacement des ampoules électriques, des filtres et de toute piece non durable.
14. Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toute fois s'y limiter, une utilisation commerciale, dans un bureau ou un centre récreatif) ou est utilisé contraientement aux instructions précises dans le manuel d'utilisation du produit.
15. Les coûts associés à l'enlèvement du produit de votre résidence aux fins de réparation.
16. L'enlvement et la reinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions d'installation publiées, y compris dans le manuel d'utilisation et le manuel d'installation du produit.
17. Les accessoires du produit, tels que balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pièces non inclues initialement avec le produit.

Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.

Pour obtenir tous les détails sur la garantie et acceder au service à la clientèle, appezelez-nous ou visitez notre site Web :

Composez le 1-888-542-2623 (24 h sur 24, 365 jours par année) et selectionnez l'option de menu appropriée, ou visitez notre site Web au http://www/lg.ca

Écrivez vos renseignements de garantie ci-dessous:

Renseignements sur l'enregistrement du produit :

Numéro de série :

Modèle:

Date d'achat :

LG

Life's Good
