Caractéristiques techniques	Écran OLED de 55 pouces, résolution 4K Ultra HD (3840 x 2160), taux de rafraîchissement de 60 Hz
Connectivité	3 ports HDMI, 3 ports USB, 1 port Ethernet, Wi-Fi intégré
Utilisation	Idéal pour le visionnage de films, les jeux vidéo et les présentations multimédias
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les consignes électriques
Informations générales	Compatible avec les normes HDR, supporte les formats audio Dolby Atmos

FOIRE AUX QUESTIONS - 55EG9200 LG

Comment connecter mon LG 55EG9200 à un ordinateur ?

Utilisez un câble HDMI pour connecter le moniteur à votre ordinateur. Assurez-vous de sélectionner le bon port HDMI sur le moniteur à l'aide de la télécommande.

Pourquoi mon LG 55EG9200 n'affiche-t-il pas d'image ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Assurez-vous également que la source d'entrée est correctement sélectionnée.

Comment régler la luminosité et le contraste de mon LG 55EG9200 ?

Accédez au menu OSD en appuyant sur le bouton 'Menu' de la télécommande, puis naviguez vers les options 'Image' pour ajuster la luminosité et le contraste.

Mon LG 55EG9200 a un problème de pixels morts. Que faire ?

Les pixels morts peuvent parfois être réparés avec des logiciels de correction des pixels. Si le problème persiste, contactez le support technique de LG pour des options de garantie.

Comment mettre à jour le firmware de mon LG 55EG9200 ?

Visitez le site web de LG pour télécharger la dernière version du firmware, puis suivez les instructions pour installer la mise à jour via USB.

Pourquoi le son ne fonctionne-t-il pas sur mon LG 55EG9200 ?

Vérifiez que le volume n'est pas à zéro et que le moniteur est sélectionné comme sortie audio dans les paramètres de votre appareil connecté.

Comment changer la résolution d'affichage sur mon LG 55EG9200 ?

Accédez aux paramètres d'affichage de votre ordinateur et sélectionnez la résolution appropriée pour le moniteur.

Mon LG 55EG9200 se met à jour automatiquement. Puis-je désactiver cette fonction ?

Vous pouvez désactiver les mises à jour automatiques dans le menu des paramètres du moniteur, sous 'Mise à jour système'.

Que faire si mon LG 55EG9200 surchauffe ?

Assurez-vous que le moniteur est bien ventilé et qu'il n'est pas obstrué par des objets. Si le problème persiste, éteignez-le et contactez le support.

Comment réinitialiser mon LG 55EG9200 aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réglages', puis choisissez 'Réinitialiser aux paramètres d'usine'.

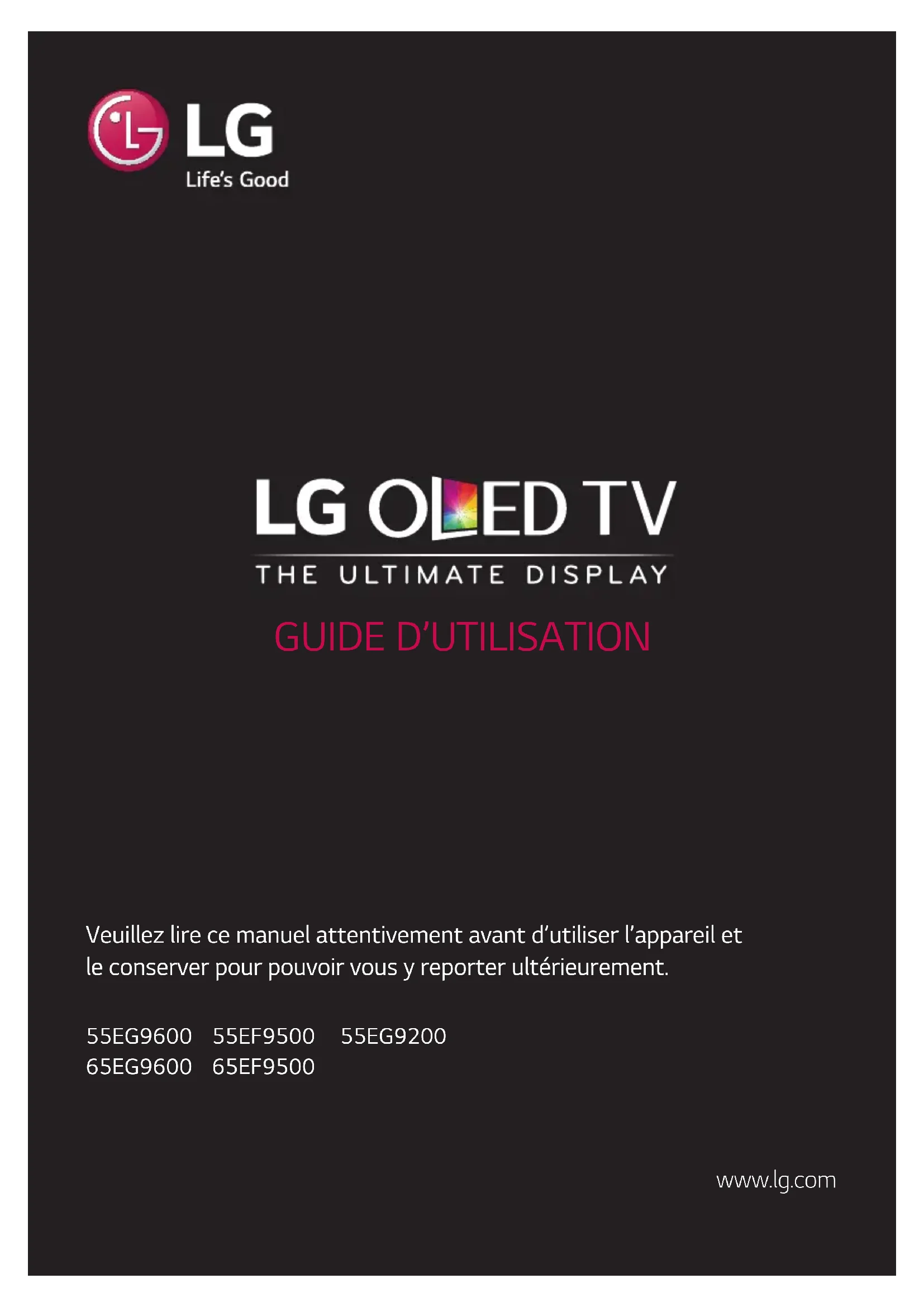

MODE D'EMPLOI 55EG9200 LG

Conformez-vous toujours aux précautions suivantes pour éviter des situations dangereuses et assurer une performance optimale de votre appareil.

N’utilisez pas cet appareil près de l’eau. Short-circuitBreakerPower Supply

Nettoyez uniquement avec un linge sec. Short-circuitBreakerPower Supply

Ne bloquez pas les orifices de ventilation. Installez le produit en respectant les directives du fabricant. Short-circuitBreakerPower Supply

N’installez pas le produit près de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produisant de la chaleur. Short-circuitBreakerPower Supply

Ne contournez pas la sécurité de la fiche polarisée ou de la mise à la terre. Une fiche polarisée a deux lames, l’une d’elles étant plus large que l’autre. Une fiche de mise à la terre comporte deux lames et une troisième broche de mise à la terre. La lame plus large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne s’insère pas dans votre prise, consultez un électricien afin de faire remplacer la prise obsolète (peut varier selon le pays). Short-circuitBreakerPower Supply Lisez ces directives. Conservez ces directives. Soyez attentif à tous les avertissements. Suivez toutes les directives. AVERTISSEMENT/ MISE EN GARDERISQUE D’ÉLECTROCUTION NE PAS OUVRIR

Le symbole d’éclair avec une flèche, dans un triangle équilatéral, a pour fonction d’alerter l’utilisateur de la présence de « tension dangereuse » non isolée à l’intérieur du boîtier de l’appareil et qui pourrait être d’une puissance suffisante pour causer une électrocution. WARNING/CAUTION

Le point d’exclamation dans un triangle équilatéral est conçu pour alerter l’utilisateur de la présence d’instructions importantes d’utilisation et de maintenance (entretien) dans la documentation accompagnant l’appareil.

AVERTISSEMENT/MISE EN GARDE

- AFIN DE RÉDUIRE LE RISQUE D’INCENDIE ET D’ÉLECTROCUTION, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT Si vous ignorez le message d’avertissement, vous pourriez vous blesser gravement ou causer un accident ou un décès.

Si vous ignorez le message de mise en garde, vous pourriez vous blesser légèrement ou endommager le produit. REMARQUE Une lecture attentive de ce message avant utilisation vous permet de mieux comprendre le produit et de l’utiliser de façon sécuritaire. Short-circuit Breaker Power SupplyENGFRANÇAIS

Protégez le cordon d’alimentation de manière à ce que les personnes ne marchent pas dessus et contre les pincements; surveillez particulièrement la région de la fiche, des prises de courant et de l’emplacement de sortie du cordon sur l’appareil. Short-circuitBreakerPower Supply

N’utilisez que les articles connexes ou accessoires recommandés par le fabricant. Short-circuitBreakerPower Supply

Utilisez uniquement avec un chariot, un support, un trépied, une fixation ou une table recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faites preuve de prudence lors du déplacement du chariot et de l’écran, afin de prévenir les blessures causées par un basculement. Short-circuitBreakerPower Supply

Débranchez cet appareil pendant les orages électriques ou lorsqu’il n’est pas utilisé pendant de longues périodes. Short-circuitBreakerPower Supply

Laissez le personnel qualifié se charger de tous les services d’entretien. Faites appel à un fournisseur de services d’entretien lorsque l’appareil a été endommagé d’une quelconque façon, notamment si la fiche ou le cordon d’alimentation est endommagé, si une substance liquide a été renversée sur l’appareil, si des objets sont tombés dans l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, s’il cesse de fonctionner correctement ou a été échappé. Short-circuitBreakerPower Supply

Évitez d’appuyer fortement sur l’écran avec une main ou un objet pointu, comme un ongle, un crayon ou un stylo, et évitez d’égratigner l’écran. Short-circuitBreakerPower Supply

N’insérez aucun objet métallique ou conducteur dans le câble d’alimentation. Ne touchez pas l’extrémité du cordon d’alimentation lorsqu’il est branché.

Gardez le matériel anti-humidité et le matériel d’emballage en vinyle hors de la portée des enfants. Le matériel anti-humidité est dangereux pour la santé s’il est avalé. S’il est avalé par erreur, forcez le patient à vomir et rendez-vous à l’hôpital le plus proche. De plus, le matériel d’emballage en vinyle peut entraîner la suffocation. Gardez-le hors de la portée des enfants.

AVERTISSEMENT relatif au cordon d’alimentation (peut varier selon le pays) : Consultez la page des caractéristiques du présent guide d’utilisation pour vous en assurer. Ne branchez pas un trop grand nombre d’appareils dans une même prise d’alimentation c.a.; cela pourrait causer un incendie ou une électrocution. Ne surchargez pas les prises de courant murales. Les prises de courant murales surchargées, les prises de courant murales ou rallonges desserrées ou endommagées, les cordons d’alimentation effilochés ou endommagés et les revêtements de fil fissurés sont dangereux. Chacune de ces conditions peut entraîner des décharges électriques ou provoquer un incendie. Examinez périodiquement le cordon de votre appareil, et si son apparence indique des dommages ou une détérioration, débranchez-le, cessez d’utiliser l’appareil et faites remplacer le cordon par une pièce de remplacement exacte auprès d’un fournisseur de services d’entretien autorisé. Protégez le cordon d’alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu’il ne soit pas tordu, déformé, pincé, coincé dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l’emplacement de sortie du cordon sur l’appareil. Ne déplacez pas le téléviseur avec le cordon d’alimentation branché. N’utilisez pas un cordon d’alimentation endommagé

desserré. Assurez-vous de saisir la fiche lorsque vous débranchez le cordon d’alimentation. Ne tirez pas sur le cordon d’alimentation pour débrancher le téléviseur. Short-circuitBreakerPower Supply

Avertissement - Afin de réduire le risque d’incendie ou d’électrocution, n’exposez pas ce produit à la pluie, à l’humidité ou à d’autres liquides. Ne touchez pas le téléviseur si vos mains sont mouillées. N’installez pas ce produit près d’objets inflammables comme de l’essence ou des chandelles, et n’exposez pas le téléviseur directement à l’air conditionné. Short-circuitBreakerPower SupplyENG FRANÇAIS

Le moniteur ne doit être exposé à aucune vaporisation ni éclaboussure, et vous devez éviter d’y poser des objets remplis de liquide, comme des vases, des tasses, etc., sur ou au-dessus de l’appareil (par exemple, sur des tablettes au-dessus de l’appareil). Short-circuitBreakerPower Supply

Mise à la terre (Sauf pour les appareils non mis à la terre.) Assurez-vous de brancher le fil de mise à la terre afin de prévenir tout risque d’électrocution (p. ex., un téléviseur doté d’une fiche c.a. à trois broches avec mise à la terre devrait être branché dans une prise électrique murale c.a. avec mise à la terre). Si la mise à la terre n’est pas possible, un électricien doit installer un disjoncteur de circuit pour la prise. Ne tentez pas de mettre à la terre l’appareil en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des canalisations de gaz. Disjoncteur de circuitAlimentation électrique

Tant que cet appareil est branché sur la prise de courant murale c.a., il n’est pas déconnecté de la source d’alimentation c.a. même s’il est mis hors tension.

Ne pas tenter de modifier cet appareil d’aucune manière sans avoir obtenu au préalable l’autorisation écrite de LG Electronics. Une modification non autorisée pourrait annuler l’autorisation d’utiliser cet appareil.

Mise à la terre d’antennes extérieures (peut varier selon le pays) : Si une antenne extérieure est installée, suivez les précautions ci-dessous. Un système d’antennes extérieures ne devrait pas se trouver à proximité des lignes aériennes d’électricité, d’autres éclairages électriques ou de circuits d’alimentation, ou à un endroit où il peut entrer en contact avec de telles lignes électriques ou de tels circuits d’alimentation, puisque des blessures graves, voire la mort, pourraient se produire. Assurez-vous que le système d’antennes est mis à la terre, afin de fournir une certaine protection contre les surtensions et les accumulations de charge d’électricité statique. La section 810 du Code national de l’électricité (NEC) aux États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d’appui, du câble d’entrée à l’élément de sortie antenne, au format des fils de terre, à la position de l’élément de sortie antenne, au branchement des électrodes de terre, ainsi qu’aux exigences de mise à la terre de l’électrode. Mise à la terre de l’antenne en vertu du code électrique national, ANSI/NFPA 70 Prise de terreConducteur de terre (NEC - Section 810-21)Fil d’antenne sous gaineÉquipement du service d’électricitéDispositif de décharge de l’antenne (NEC - Section 810-20)Prise de terreÉlectrodes de terre du service d’électricité (NEC - Article 250, Partie H)NEC : Code national de l’électricité

Nettoyage Lors du nettoyage, débranchez le cordon d’alimentation et essuyez l’appareil avec un linge doux pour éviter de le rayer. Ne vaporisez pas d’eau ou d’autres liquides directement sur le téléviseur, car cela pourrait causer une électrocution. Ne nettoyez pas avec des produits chimiques comme de l’alcool, des solvants et du benzène.

Déplacement Assurez-vous que l’appareil est hors tension, débranché et que tous les câbles ont été retirés. Deux personnes ou plus peuvent être requises pour porter les téléviseurs d’une certaine taille. N’appliquez aucune pression (provenant de vous-même ou d’un élément extérieur) sur le panneau avant du téléviseur.

Ventilation Installez votre téléviseur à un endroit où la ventilation est suffisante. N’installez pas dans un espace confiné comme une bibliothèque. Ne couvrez pas ce produit d’un drap ou d’autres matériaux lorsqu’il est branché. N’installez pas à un endroit excessivement poussiéreux.

Si vous sentez une odeur de fumée ou d’autres odeurs provenant du téléviseur, débranchez le cordon d’alimentation et contactez un centre de services autorisé.

Évitez que le produit ne soit exposé à la lumière solaire directe.

Ne touchez jamais cet appareil ou cette antenne pendant un orage.

Lors du montage du téléviseur au mur, assurez-vous de ne pas le suspendre à l’aide du câble de signal ou d’alimentation se trouvant à l’arrière du téléviseur.

Évitez de heurter l’appareil et assurez-vous qu’aucun objet ne tombe dans celui-ci ou n’entre en contact avec l’écran.

Pour débrancher l’appareil, retirer la fiche d’alimentation de la prise de courant. La fiche d’alimentation doit demeurer entièrement accessible afin de pouvoir débrancher l’appareil en cas d’urgence.

Piles Assurez-vous de ranger les accessoires (piles ou autre) dans un lieu sûr et hors de portée des enfants.

Cet appareil fonctionne avec des piles. Il est possible que les règlements de votre communauté en matière d’environnement vous obligent à mettre ces piles au rebut en respectant certaines règles. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou le recyclage des piles usagées.

Ne jetez pas les piles dans le feu.

Ne court-circuitez pas les piles, ne les démontez pas et ne les laissez pas surchauffer.

N’utilisez pas d’équipement électrique à haute tension près du téléviseur (comme un tue-mouches électrique). Cela pourrait entraîner un mauvais fonctionnement du produit.ENGFRANÇAIS

Défauts de points L’écran est un produit de haute technologie présentant une résolution de deux à six millions de pixels. Dans de rares cas, on pourrait voir de petits points sur l’écran lors du visionnement. Ces points sont des pixels désactivés ne nuisant pas à la performance ni à la fiabilité du téléviseur. Son produit Craquement Un craquement survenant pendant le visionnement ou lors de l’arrêt du téléviseur est produit par une contraction thermique plastique causée par la chaleur ou l’humidité. Ce bruit est courant dans les produits où une déformation thermique est requise. Bourdonnement de circuit ou de panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appareil. Il varie selon l’appareil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l’appareil. Prenez soin de ne pas toucher aux ouvertures de ventilation. Lorsque le téléviseur fonctionne pendant de longues périodes, les ouvertures de ventilation peuvent devenir chaudes. Cela ne nuit aucunement à la performance de l’appareil et ne l’endommage pas. Ne pas installer cet appareil sur un mur qui pourrait être exposé à l’huile ou brouillard d’huile. Cela peut endommager l’appareil et provoquer sa chute. Si le téléviseur est froid au toucher, il peut y avoir un léger «sautillement» quand on l’allume. Cela est normal; le téléviseur n’est pas défectueux. Pendant quelques minutes, des défauts de points peuvent être visibles à l’écran, apparaissant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produisent aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l’écran ou d'y poser les doigts pendant une longue période. Cela pourrait produire un effet de distorsion à l’écran. L’affichage d’une image fixe pendant une longue période peut entraîner le figement de l’image. Évitez de laisser une image fixe affichée à l’écran pendant une période prolongée. Renseignements relatifs à la réglementation FCC (Pour les États-Unis)Cet équipement a été testé et jugé conforme aux limites relatives aux appareils numériques de catégorie B imposées par le paragraphe15 de la réglementation de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut diffuser de l’énergie de radiofréquences et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’il n’y aura pas d’interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s’en assurer, il suffit d’éteindre et de rallumer l’appareil), l’utilisateur est invité à essayer de corriger les interférences par l’une ou plusieurs des mesures suivantes :- Réorienter ou déplacer l’antenne de réception.- Augmenter la distance entre l’équipement et le récepteur.- Brancher l’équipement sur un circuit électrique distinct de celui qui alimente le récepteur.- Consulter le distributeur ou un technicien radio/télé qualifié pour vous aider.Cet appareil est conforme aux limites imposées par le paragraphe 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer de brouillage préjudiciable, et (2)cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement indésirable. Les modifications dans la fabrication de cet appareil qui ne sont pas expressément approuvées par l’autorité responsable de la conformité peuvent annuler l’autorisation accordée à l’utilisateur de faire fonctionner l’équipement.ENG FRANÇAIS

Exigences de la FCC en matière d’interférences des fréquences radio (pour appareils UNII) Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence 5,25 à 5,35GHz et 5,65 à 5,85GHz. Ces stations radars peuvent causer des interférences pour cet appareil ou l’endommager. Cet appareil ne peut être colocalisé avec tout autre émetteur. Énoncé de la FCC sur l’exposition aux rayonnementsRF [Pour la fonction sans fil (WLAN, Bluetooth, etc.)]Cet appareil est conforme aux limites d’exposition aux rayonnements de la FCC pour un environnement non contrôlé. Cet émetteur ne peut être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne. Cet appareil doit être installé de façon à garder une distance minimale de 20cm (7,8po) entre la source de rayonnements et votre corps. Les utilisateurs doivent respecter les directives d’utilisation afin de satisfaire aux critères en matière d’exposition aux rayonnementsRF. Avis d’IndustrieCanada (Pour le Canada) [Pour la fonction sans fil (WLAN, Bluetooth, etc.)] Cet appareil est conforme à la norme CNR-210 des règlements d’Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes: 1. Cet appareil ne doit pas provoquer d’interférences. 2. Cet appareil doit accepter toutes les interférences, y compris celles pouvant entraîner son dysfonctionnement. Avis d’IndustrieCanada sur l’exposition aux rayonnements (Pour le Canada) Cet appareil est conforme aux limites d’exposition aux rayonnements d’IndustrieCanada pour un environnement non contrôlé. Cet appareil doit être installé de façon à garder une distance minimale de 20cm (7,8po) entre la source de rayonnements et votre corps. REMARQUE: LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIOÉLECTRIQUES CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L’AUTORISATION ACCORDÉE À L’UTILISATEUR DE FAIRE FONCTIONNER L’APPAREIL. AVERTISSEMENT (Pour le Canada) [Pour un produit doté de la fonction sans fil utilisant la bande de fréquences 5GHz] L’appareil destiné à la bande de fréquences 5150à 5250 MHz doit être utilisé à l’intérieur seulement afin de réduire tout risque d’interférences pouvant nuire au fonctionnement des systèmes satellites mobiles sur un canal commun; Le gain d’antenne maximum autorisé pour les appareils dans les bandes de fréquences 5250à5350MHz et 5470à5725MHz doit respecter les limites p.i.r.e.; Le gain d’antenne maximum autorisé pour les appareils dans les bandes de fréquences 5725à5825MHz doit respecter les limites p.i.r.e. précisées pour l’utilisation point à point et non point à point tel qu’il est nécessaire; Les radars à haute puissance sont attribués comme utilisateurs principaux (utilisateurs prioritaires) des bandes de fréquences 5250à5350MHz et 5650à5850MHz, et ces radars peuvent causer des interférences ou des dommages aux appareils LE- LAN. Remarque à l’intention des installateurs de réseaux câblés (Pour les États-Unis et le Canada) Nous désirons attirer l’attention des installateurs de réseaux câblés sur l’article 820-40 du Code national de l’électricité (NEC) concernant la mise à la terre de tels réseaux, et en particulier sur le fait que le câble doit être relié à l’installation de mise à la terre du bâtiment aussi près que possible de son point d’entrée.ENGFRANÇAIS

Visionnement d’images 3D AVERTISSEMENTS Environnement de visionnement

Durée de visionnement- Lorsque vous regardez du contenu 3D, veillez à faire une pause de 5 à 15 minutes toutes les heures. Le visionnement de contenus 3D pendant des périodes prolongées peut causer des maux de tête, des vertiges, de la fatigue ou des douleurs oculaires. Personnes sujettes aux malaises liés à la photosensibilité ou à des maladies chroniques

Certains utilisateurs pourraient ressentir des malaises ou d’autres réactions anormales s’ils sont exposés à des lumières clignotantes ou à certains effets des contenus 3D.

Abstenez-vous de regarder des vidéos 3D si vous avez des nausées, que vous êtes enceinte ou que vous souffrez d’une maladie chronique comme l’épilepsie, des troubles cardiaques ou encore l’hypertension. Le visionnement de contenus 3D est déconseillé aux personnes souffrant de cécité stéréo ou d’une anomalie stéréo. Vous pourriez voir des images en double ou ressentir de la gêne au cours du visionnement. Si vous souffrez de strabisme (vous louchez), d’amblyopie (vous avez des problèmes de vue) ou d’astigmatisme, vous risquez d’avoir des difficultés à percevoir la profondeur et par conséquent, vous risquez de ressentir rapidement de la fatigue en raison des images doublées. Vous devriez faire des pauses plus souvent que la moyenne. Si vous avez une divergence entre la vision de votre œil droit et celle de votre œil gauche, faites-vous examiner avant de regarder du contenu 3D. Symptômes nécessitant l’interruption temporaire ou définitive du visionnement de contenus 3D

Ne regardez pas de contenus 3D si vous ressentez de la fatigue pour cause de manque de sommeil, de surcharge de travail ou d’abus d’alcool. Dès que vous ressentez ces symptômes, cessez d’utiliser ou de regarder le contenu 3D et reposez-vous jusqu’à ce qu’ils disparaissent.- Si les symptômes persistent, consultez un médecin. Voici quelques-uns des symptômes les plus courants : maux de tête, douleur oculaire, vertiges, nausée, palpitations, vision trouble, gêne, images doublées, fatigue ou gêne visuelle.

Environnement de visionnement

Distance de visionnement- Restez à une distance minimale d’au moins deux fois la diagonale de l’écran lorsque vous regardez du contenu 3D. Si vous ressentez de la gêne lors du visionnement de contenus 3D, éloignez-vous de l’écran. Âge de visionnement

Bébés/enfants- Les enfants de moins de cinq ans ne doivent ni utiliser, ni visionner de contenus 3D.- Les enfants de moins de dix ans peuvent avoir des réactions excessives ou entrer dans un état d’excitation importante; il est ainsi possible qu’ils essaient de toucher l’écran ou de sauter dans l’image. Vous devez donc faire preuve d’une vigilance accrue lorsque des enfants regardent du contenu 3D.- La disparité binoculaire lors du visionnement de contenus 3D est plus importante chez les enfants que chez les adultes, car la distance entre leurs yeux est plus courte. Leur perception stéréoscopique de la profondeur est donc plus importante que chez les adultes regardant une même image 3D. Adolescents- La lumière diffusée par les vidéos 3D peut avoir des effets stimulants accentués chez les adolescents de moins de 19 ans. Conseillez-leur de ne pas regarder de vidéos 3D pendant des périodes prolongées lorsqu’ils se sentent fatigués. Personnes âgées- Les personnes âgées pourraient moins facilement discerner les effets 3D que des personnes plus jeunes. Vous devez toutefois continuer à respecter la distance recommandée par rapport au téléviseur même si vous êtes dans ce cas. Mises en garde relatives à l’utilisation de lunettes 3D

Utilisez des lunettes 3D LG seulement, faute de quoi vous risquez de ne pas pouvoir profiter pleinement des vidéos 3D.

N’utilisez pas les lunettes 3D en remplacement de lunettes de vue, de lunettes de soleil ou de lunettes de protection. L’utilisation de lunettes 3D peut causer de la fatigue oculaire ou une distorsion de l’image. N’exposez pas vos lunettes 3D à des températures extrêmes. Vous risqueriez de les déformer. Les lunettes 3D sont fragiles et peuvent se rayer facilement. Essuyez toujours les lentilles à l’aide d’un chiffon propre. Ne grattez pas les lentilles des lunettes 3D au moyen d’un objet pointu et n’utilisez pas de produits chimiques pour les nettoyer.ENG FRANÇAIS

LICENCES Les licences prises en charge peuvent différer selon le modèle. Pour plus de renseignements sur les licences, visitez le site www.lg.com

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans cet appareil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d’auteurs peuvent aussi être téléchargés. LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l’expédition et de la manutention) sur simple demande par courriel à l’adresse [e-mail] . Cette offre est valable pendant trois (3)années à compter de la date d’achat du produit.ENGFRANÇAIS

5 - Renseignements relatifs à la

6 - Avis d’IndustrieCanada sur l’exposition

6 - Remarque à l’intention des installateurs

de réseaux câblés 7 Visionnement d’images 3D 8 LICENCES

10 Déballage 12 Articles supplémentaires en option 13 Pièces et touches

14 - Utilisation du bouton de la manette

15 Soulèvement et déplacement du téléviseur 16 Installation du téléviseur

16 - Fixation du support

20 - Montage sur une table

21 - Gestion des câbles

23 Raccordement à une antenne ou au câble 24 Connexion à un récepteur HD, à un lecteur DVD ou à un magnétoscope

25 - Connexion DVI à HDMI

28 Connexion à un PC

29 - Connexion HDMI ou Connexion DVI à

HDMI 30 Connexion d’un système audio

30 - Connexion audio optique numérique

31 Connexion d’un casque d’écoute 32 Branchement d’un dispositif USB

34 Enregistrement de la télécommande Magic 34 Utilisation de la télécommande Magic 34 Précautions à prendre

34 UTILISATION DU GUIDE DE

L’UTILISATEUR 35 CARACTÉRISTIQUES 37 ENTRETIEN 37 Nettoyage du téléviseur

37 - Écran, cadre, boîtier et support

37 - Cordon d’alimentation

Cette illustration peut ne pas correspondre à votre téléviseur.

L’afficheur (OSD) de votre téléviseur peut différer légèrement de l’illustration du présent manuel.

Les menus et options disponibles peuvent différer en fonction de la source d’entrée ou du modèle d’appareil que vous utilisez.

De nouvelles fonctionnalités pourraient être ajoutées à ce téléviseur dans le futur. REMARQUESENG FRANÇAIS

Ouvrez l’emballage et assurez-vous que tous les accessoires sont présents. Fixez le support au téléviseur. Branchez un appareil externe sur le téléviseur. Vérifiez qu’une connexion réseau est disponible. Une connexion réseau est requise pour utiliser les fonctions réseau du téléviseur.* Lorsque le téléviseur est allumé pour la première fois après sa sortie de l’usine, son initialisation peut prendre environ une minute.

ASSEMBLAGE ET PRÉPARATION

Déballage Vérifiez le contenu de votre boîte pour les articles suivants. S’il manque des accessoires, communiquez avec le détaillant local où vous avez acheté le produit. Les illustrations du présent guide peuvent différer du produit et de l’article réels. Afin de garantir la sécurité et la durée de vie de l’appareil, n’utilisez pas d’articles non approuvés. Tout dommage ou blessure causé par l’utilisation d’un article non approuvé n’est pas couvert par la garantie. Sur certains modèles, la fine pellicule apposée sur l’écran fait partie du téléviseur et il ne faut pas la retirer.

Les articles fournis avec votre produit peuvent varier selon le modèle. Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis, pour refléter la mise à niveau des fonctions du produit. Pour que la connexion soit optimale, les connecteurs des câbles HDMI et des dispositifs USB devraient avoir un rebord de moins de 10 mm (0,39 po) d’épaisseur et de moins de 18 mm (0,7 po) de largeur. Si le câble ou la clé USB ne rentre pas dans le port USB de la télé, servez-vous d’un câble de rallonge compatible USB 2.0. Utilisez un câble certifié portant le logo HDMI. Si vous n’utilisez pas un câble HDMI certifié, l’écran peut ne pas s’afficher ou un problème de connexion peut se produire. Types de câbles HDMI recommandés (de 3 m ou moins). - Câble HDMI

haute vitesse - Câble HDMI

haute vitesse avec Ethernet

Télécommande Magic et piles (AA) (Voir p. 33) Guide d’utilisation Serre-câbles (Voir p. 21) (Pour 55EG9600) (Pour 65EG9600) Lunettes de cinéma 3D Le nombre de lunettes 3D peut varier selon le modèle ou le pays. Base du support (Voir p. 16, 17) Base du support (Voir p. 17, 18) (Pour 55EF9500) (Pour 65EF9500) (Pour 55EG9200) Base du support (Voir p. 18, 19) Base du support (Voir p. 19, 20) Base du support (Voir p. 16, 17) (Pour 55EG9600, 55EG9200) Câble vidéo composante (Voir p. 26) Câble vidéo composite (Voir p. 26, 27) Vis de support 5 de chaque, M4 x L20 (Voir p. 17) (Pour 65EG9600) (Pour 55EF9500) (Pour 65EF9500) Vis de support 8 de chaque, M4 x L20 (Voir p. 18) Vis de support 5 de chaque, M4 x L14 (Voir p. 19) Vis de support 8 de chaque, M4 x L14 (Voir p. 20)ENG FRANÇAIS

Articles supplémentaires en option Des articles supplémentaires en option peuvent être remplacés ou modifiés à des fins d’amélioration de la qualité, sans préavis. Communiquez avec votre détaillant pour acheter ces articles. Ces dispositifs ne fonctionnent qu’avec les téléviseurs LG compatibles. Le nom ou la forme du modèle peuvent être modifiés selon les conditions ou les politiques du fabricant. AN-MR6** Télécommande Magic AG-F*** Lunettes de cinéma 3D AN-VC550 Caméra intelligente AG-F***DP Lunettes Dual Play Dispositif audio LGENGFRANÇAIS

Le capteur intelligent - Ajuste la qualité et la luminosité de l’image en fonction de l’environnement immédiat. Le bouton de la manette est situé sous l’écran du téléviseur. Capteur de télécommande Capteur intelligent

(Selon le modèle) ÉcranHaut-parleursBouton de la manette

Vous pouvez activer ou désactiver le logo LG lumineux en sélectionnant GÉNÉRAL dans les menus principaux. (Selon le modèle) REMARQUE Logo LG lumineux (Pour la série EG9600, EF9500)Indicateur d’alimentation (Pour la série EG9200)ENG FRANÇAIS

Utilisation du bouton de la manette Vous pouvez commander le téléviseur en appuyant sur le bouton ou en déplaçant la manette vers la gauche, la droite, le haut ou le bas. Fonctions de base Mise sous tension Lorsque le téléviseur est éteint, appuyez une fois sur le bouton de la manette et relâchez-le. Mise hors tension Lorsque le téléviseur est allumé, appuyez sur le bouton de la manette pendant quelques secondes et relâchez-le. Toutes les applications actives seront fermées. Réglage du volume Vous pouvez régler le volume au niveau désiré en déplaçant le bouton de la manette vers la gauche ou la droite avec votre doigt. Contrôle des canaux Vous pouvez parcourir les canaux enregistrés en déplaçant le bouton de la manette vers le haut ou le bas avec votre doigt.

Lorsque vous déplacez le bouton de la manette vers le haut, le bas, la gauche ou la droite, prenez garde de ne pas l’enfoncer. Si vous appuyez sur le bouton en premier, il se peut que vous ne puissiez pas régler le volume ni parcourir les chaînes enregistrées. REMARQUE Réglage du menu Lorsque le téléviseur est allumé, appuyez une fois sur le bouton de la manette. Vous pouvez régler les éléments du menu en déplaçant le bouton de la manette vers le haut, le bas, la gauche ou la droite. ÉTEINDRE LE TÉLÉVISEURMet l’appareil hors tension.PARAMÈTRES Permet d’accéder aux réglages rapides.FERMEREfface ce qui est affiché à l’écran et retourne au visionnement de la télévision.ENTRÉE Change de source d’entrée.ENGFRANÇAIS

Soulèvement et déplacement du téléviseur Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d’abord ce qui suit pour éviter d’égratigner ou d’endommager le téléviseur, ainsi que pour effectuer un transport sécuritaire sans égard au type et à la taille du téléviseur.

Évitez de toucher à l’écran, puisque cela pourrait l’endommager.

Ne déposez pas la partie avant du produit directement sur le sol. Cela pourrait endommager l’écran.

Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d’emballage dans lequel a été livré le téléviseur à l’origine.

Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d’alimentation et tous les câbles.

Lorsque vous manipulez le téléviseur, vous devriez l’orienter pour que l’écran ne soit pas de votre côté, pour éviter de l’endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tenir la partie transparente, le haut-parleur ou la grille de haut- parleur du téléviseur.

Lorsque vous transportez un téléviseur de grande dimension, demandez l’aide d’au moins une autre personne.

Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu’il est montré dans l’illustration suivante.

Lorsque vous transportez le téléviseur, évitez de l’exposer à des chocs ou à des vibrations excessives.

Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le penchez pas à gauche ou à droite.

N’appliquez pas une pression excessive pour plier ou incliner le cadre du châssis, car cela pourrait endommager l’écran.

Assurez-vous de garder le téléviseur à la verticale, sans l’incliner, lorsque vous le déplacez.

Lors de la manipulation du téléviseur, veillez à ne pas endommager le bouton de la manette en saillie.ENG FRANÇAIS

Installation du téléviseur Vous pouvez installer votre télé sur un mur ou la fixer au support si vous souhaitez la placer sur un meuble ou un système audio-vidéo. Fixation du support Si vous ne montez pas le téléviseur au mur, suivez les directives ci-dessous pour fixer le support. Assurez-vous que les vis sont vissées complètement. (Si elles ne sont pas suffisamment vissées, le téléviseur peut basculer vers l’avant après avoir été installé.) Ne pas trop serrer les vis, sinon elles peuvent s’user et se relâcher.

Avant d’installer le téléviseur sur une fixation murale, retirez son support. REMARQUE Couvercle du supportBase du support(Pour 55EG9600, 55EG9200)Support d’emballage Avant d’assembler le support, étalez le support d’emballage sur une table ou une surface plane et placez-y le téléviseur avec l’écran vers le bas.Assurez-vous de protéger l’écran contre les égratignures. Si aucun emballage n'est fourni, placez l’écran du téléviseur sur un chiffon doux ou une surface coussinée. Ne placez pas le téléviseur à la verticale sans y avoir fixé le support au préalable. Le bouton de la manette en saillie pourrait être endommagé.

Base du support Attache du couvercle (Pour 65EG9600) 5 de chaque M4 x L20 Couvercle du support Couvercle du support Support d’emballage

Insérez les pièces enfichables du couvercle du support dans les espaces prévus à cet effet.

Insérez les attaches du couvercle dans les espaces prévus à cet effet jusqu'au clic.

Appuyez délicatement sur le couvercle du support pour vous assurer que le tissu à l’intérieur est fixé fermement.

Avant d’assembler le support, étalez le support d’emballage sur une table ou une surface plane et placez-y le téléviseur avec l’écran vers le bas. Assurez-vous de protéger l’écran contre les égratignures. Si aucun emballage n'est fourni, placez l’écran du téléviseur sur un chiffon doux ou une surface coussinée.

Ne placez pas le téléviseur à la verticale sans y avoir fixé le support au préalable. Le bouton de la manette en saillie pourrait être endommagé.

Attache du couvercle

8 de chaque M4 x L20

Insérez les pièces enfichables du couvercle du support dans les espaces prévus à cet effet.

Insérez les attaches du couvercle dans les espaces prévus à cet effet jusqu'au clic.

Appuyez délicatement sur le couvercle du support pour vous assurer que le tissu à l’intérieur est fixé fermement.

Ne placez pas le téléviseur à la verticale sans y avoir fixé le support au préalable. Le bouton de la manette en saillie pourrait être endommagé.

Utilisez un outil plat pour retirer le couvercle du support.

Attache du couvercle

Insérez les pièces enfichables du couvercle du support dans les espaces prévus à cet effet.

Insérez les attaches du couvercle dans les espaces prévus à cet effet jusqu'au clic.

Ne placez pas le téléviseur à la verticale sans y avoir fixé le support au préalable. Le bouton de la manette en saillie pourrait être endommagé.

Utilisez un outil plat pour retirer le couvercle du support.

5 de chaque M4 x L14 Couvercle du support Base du supportENG FRANÇAIS

Montage sur une table (Les illustrations peuvent ne pas correspondre à votre téléviseur.) Soulevez et inclinez le téléviseur dans sa position verticale sur une table.- Laissez au minimum un espace de 10 cm (4 po) entre le mur et le téléviseur pour une ventilation adéquate. 10 cm10 cm10 cm10 cm (4 po) 10 cm10 cm10 cm10 cm

Raccordez le cordon d’alimentation à une prise murale. Ne placez pas le téléviseur près ou sur des sources de chaleur, car cela peut causer un incendie ou d’autres dommages.

8 de chaque M4 x L14 Insérez les pièces enfichables du couvercle du support dans les espaces prévus à cet effet. Insérez les attaches du couvercle dans les espaces prévus à cet effet jusqu'au clic.Attache du couvercleENGFRANÇAIS

Fixation du téléviseur à un mur (facultatif) (Selon le modèle) Insérez et serrez les boulons à œil ou les supports et les boulons à l’arrière du téléviseur.- Si des boulons sont insérés dans les emplacements des boulons à œil, retirez tout d’abord les boulons. Fixez les supports de fixation murale au mur à l’aide des boulons. Alignez les boulons à œil à l’arrière du téléviseur et les emplacements correspondants sur la fixation murale. Attachez les boulons à œil aux supports de fixation murale à l’aide d’une corde solide. Assurez-vous d’installer la corde pour qu’elle soit horizontale relativement à une surface plane. Assurez-vous que les enfants ne grimpent pas sur le téléviseur et ne se suspendent pas à celui-ci.

Utilisez une plateforme ou un meuble qui est suffisamment solide et large pour soutenir le téléviseur de manière sécuritaire. Les supports, les boulons et les cordes sont facultatifs. Vous pouvez obtenir des accessoires auprès de votre détaillant local. REMARQUES Gestion des câbles Regroupez et fixez les câbles à l’aide du serre-câbles à l’arrière du téléviseur.Serre-câbles Ne déplacez pas le téléviseur en tenant le serre-câbles. Ce dernier pourrait se briser, ce qui pourrait occasionner des blessures et endommager le téléviseur.

Montage mural Une fixation murale optionnelle peut être utilisée pour installer votre téléviseur LG. Consultez votre détaillant local pour obtenir une fixation murale compatible avec votre modèle de téléviseur. Fixez soigneusement le support de fixation murale au dos de votre téléviseur. Installez-le à un mur solide qui est perpendiculaire au sol. Si vous fixez le téléviseur à d’autres matériaux de construction, veuillez faire appel à du personnel qualifié pour installer la fixation murale. Des directives détaillées seront comprises avec la fixation murale.10 cm10 cm10 cm10 cm(4 po)Assurez-vous d’utiliser les vis et les fixations murales qui correspondent aux normes. Les dimensions standards des trousses de fixation murale sont indiquées dans le tableau suivant.Modèle 55EG9600 55EG9200A x B x C 200 x 340 x 195Vis standard M6Nombre de vis 4Fixation murale (facultative)OTW150Modèle 65EG9600 55/65EF9500A x B x C 200 x 330 x 120Vis standard M6Nombre de vis 4Fixation murale (facultative)OTW150 Débranchez tout d’abord l’alimentation, puis déplacez ou installez le téléviseur. Sinon, cela pourrait causer une décharge électrique. Si vous installez le téléviseur sur un plafond ou un mur incliné, il pourrait tomber et causer de graves blessures. Utilisez une fixation murale autorisée par LG et communiquez avec votre détaillant local ou du personnel qualifié. Ne serrez pas trop les vis, car cela pourrait endommager le téléviseur et annuler votre garantie. Utilisez les vis et les fixations murales qui correspondent aux normes. Tout dommage ou blessure résultant d’un usage abusif ou de l’utilisation d’un accessoire inapproprié n’est pas couvert par la garantie.

Utilisez les vis qui sont répertoriées dans la liste des caractéristiques applicables aux vis standards. La trousse de la fixation murale comprend un manuel d’installation et les pièces nécessaires. La fixation murale est en option. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local. La longueur des vis peut varier selon la fixation murale. Assurez-vous d’utiliser la longueur appropriée. Pour de plus amples renseignements, reportez-vous au manuel livré avec la fixation murale. REMARQUES

Vous pouvez brancher différents appareils au téléviseur. Sont pris en charge les récepteurs HD, les lecteurs DVD, les magnétoscopes, les systèmes audio, les dispositifs de stockage USB, les ordinateurs, les consoles de jeu et autres périphériques externes. Pour plus d’information sur la connexion de périphériques externes, consultez le manuel fourni avec chaque appareil. Si vous enregistrez un programme télévisé à l’aide d’un enregistreur de DVD ou d’un magnétoscope, assurez-vous de brancher le câble de signal télévisé au téléviseur par l’intermédiaire de l’enregistreur ou du magnétoscope. Pour en savoir davantage sur l’enregistrement, reportez-vous au manuel fourni avec le périphérique connecté. La connexion au périphérique externe peut différer de l’illustration. Connectez les appareils externes au téléviseur indépendamment de l’ordre du port TV. Si vous branchez une console de jeu au téléviseur, utilisez le câble fourni avec la console. Pour en savoir plus, reportez-vous au manuel d’utilisation de l’appareil externe. (Téléviseurs Smart seulement) Le téléviseur peut être en mesure de fonctionner sans le décodeur d’un distributeur multicanal de programmes audiovisuels (MVPD). REMARQUES Raccordement à une antenne ou au câble Raccordez le téléviseur à une antenne, au câble ou à un terminal de câblodistribution pour regarder la télévision en vous référant à ce qui suit. Les illustrations peuvent différer des articles réels et l’utilisation d’un câble RF est facultative. Assurez-vous de ne pas plier le fil de cuivre du câble RF.Fil de cuivre Faites d’abord tous les branchements entre les appareils, puis branchez le cordon d’alimentation à la prise d’alimentation afin d’éviter des dommages à votre téléviseur.

Antenne VHFAntenne UHFAntenneCoaxial (75Ω)Terminal(*Non fourni) Servez-vous d’un dispositif d’aiguillage des signaux pour utiliser plus de deux téléviseurs. Codecs audio DTV pris en charge : MPEG, Dolby Digital. S’il n’y a pas de signal UHD dans la région, la transmission UHD directe ne sera pas disponible. Ce téléviseur ne peut pas recevoir directement du contenu diffusé en UHD (3840 x 2160 pixels) puisque les normes appropriées n’ont pas été confirmées. REMARQUESENG FRANÇAIS

Connexion à un récepteur HD, à un lecteur DVD ou à un magnétoscope Reliez un récepteur HD, un lecteur DVD ou un magnétoscope au téléviseur, puis sélectionnez le mode d’entrée approprié. Puisque les caractéristiques HDMI peuvent varier en fonction du port d’entrée, assurez-vous de vérifier les caractéristiques de l’appareil avant d’établir les connexions. Contactez le service à la clientèle pour obtenir de plus amples renseignements sur les caractéristiques HDMI de chaque port d’entrée. Si le périphérique connecté au port d’entrée prend également en charge le mode ULTRA HD Couleurs riches, votre image peut être plus claire. En revanche, s’il ne le prend pas en charge, cela pourrait nuire au fonctionnement. Le cas échéant, connectez le périphérique à un autre port HDMI ou désactivez le moode ULTRA HD Couleurs riches du téléviseur. - Cette fonction est disponible sur certains modèles prenant en charge le mode ULTRA HD Couleurs riches uniquement. (Home) (Paramètres) (Paramètres avancés) Image HDMI ULTRA HD Deep Color - Marche Prise en charge 4 K @ 60 Hz (4:4:4, 4:2:2, 4:2:0) - Arrêt Prise en charge 4K @ 60 Hz (4:2:0) REMARQUES Connexion HDMI La connexion HDMI est la meilleure qui soit.Transmet les signaux audio et vidéo numériques d’un appareil externe vers le téléviseur. Reliez l’appareil externe et le téléviseur au moyen d’un câble HDMI, comme indiqué sur l’illustration suivante. Utilisez le modèle de câble HDMI™ haute vitesse le plus récent avec fonction CEC (Consumer Electronics Control). Les câbles HDMI™ haute vitesse sont testés afin de transmettre un signal HD jusqu’à 1080p ou plus. Formats audio HDMI pris en charge : PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) REMARQUES HDMI Lecteur DVD / Lecteur Blu-ray / Câblosélecteur HD / Décodeur HD(*Non fourni)ARC (Audio Return Channel) Dans le cas d’une connexion par câble HDMI haute vitesse, la sortie audio numérique peut être envoyée à un appareil compatible sans qu’il soit nécessaire d’utiliser un câble optique supplémentaire.

Le modeARC ne fonctionne qu’avec le port d’entrée HDMI (4 K @ 60 Hz) / DVI IN 2 (ARC) Un dispositif audio externe prenant en charge ARC doit être branché sur le port d’entrée HDMI (4 K @ 60 Hz) / DVI IN 2 (ARC) si vous désirez utiliser le mode ARC.ENGFRANÇAIS

Connexion DVI à HDMI Transmet les signaux vidéo numériques d’un appareil externe vers le téléviseur. Reliez l’appareil externe et le téléviseur au moyen d’un câble DVI-HDMI, comme l’indique l’illustration suivante. Pour transmettre le signal audio, branchez un câble audio en option.

Si vous utilisez un câble HDMI/DVI, seule une liaison simple est possible. REMARQUE (*Non fourni) (*Non fourni) Lecteur DVD / Lecteur Blu-ray / Câblosélecteur HDENG FRANÇAIS

VIDEOAUDIO L R Connexion composante Transmet les signaux audio et vidéo analogiques d’un appareil externe vers le téléviseur. Reliez l’appareil externe et le téléviseur au moyen d’un câble composante, comme indiqué sur l’illustration suivante.

Si les câbles ne sont pas correctement branchés, l’image risque de s’afficher en noir et blanc ou les couleurs peuvent être déformées.

Assurez-vous que chaque câble est branché sur la borne de la couleur correspondante. REMARQUES Lecteur DVD / Lecteur Blu-ray / Câblosélecteur HD JAUNE (Utilisez le câble vidéo composite fourni.) VERT (Utilisez le câble vidéo composante fourni.) JAUNE BLANC ROUGE ROUGE BLEU VERT BLANC ROUGE ROUGE BLEU VERT BLANC ROUGE ROUGE BLEU VERT (*Non fourni) (*Non fourni)ENGFRANÇAIS

AUDIOLR Connexion composite Transmet les signaux audio et vidéo analogiques d’un appareil externe vers le téléviseur. Reliez l’appareil externe et le téléviseur au moyen d’un câble composite, comme indiqué sur l’illustration suivante.

Si vous possédez un magnétoscope mono, branchez son câble audio dans la prise AUDIO L/MONO du téléviseur.

Assurez-vous que chaque câble est branché sur la borne de la couleur correspondante. REMARQUES Magnétoscope / Lecteur DVD / Lecteur Blu-ray / Câblosélecteur HD JAUNE (Utilisez le câble vidéo composite fourni.)

Pour une qualité d’image optimale, nous vous conseillons d’utiliser une connexion HDMI sur votre téléviseur.

Selon votre carte graphique, il est possible que le mode DOS ne fonctionne pas si vous utilisez un câble HDMI à DVI.

En mode PC, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la brillance. Si vous observez du bruit, changez la résolution de la sortie PC, changez la fréquence de rafraîchissement, ou réglez la brillance et le contraste dans le menu IMAGE pour obtenir une image nette.

Les formes des ondes des sources de synchronisation sont distinctes pour les fréquences horizontale et verticale.

Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l’image sur l’écran.

Si vous utilisez une sortie DVI provenant d’un PC, vous devez y relier une source audio analogique séparément. Reportez-vous aux instructions de la page suivante.

Si vous utilisez un câble HDMI/DVI, seule une liaison simple est possible.

Si vous lisez du contenu Ultra HD sur votre ordinateur, il se peut que la vidéo ou l’audio s’interrompe par intermittence selon le rendement de l’ordinateur.

Puisque les caractéristiques HDMI peuvent varier en fonction du port d’entrée, assurez-vous de vérifier les caractéristiques de l’appareil avant d’établir les connexions.

Contactez le service à la clientèle pour obtenir de plus amples renseignements sur les caractéristiques HDMI de chaque port d’entrée.

Si le périphérique connecté au port d’entrée prend également en charge le mode ULTRA HD Couleurs riches, votre image peut être plus claire. En revanche, s’il ne le prend pas en charge, cela pourrait nuire au fonctionnement. Le cas échéant, connectez le périphérique à un autre port HDMI ou désactivez le moode ULTRA HD Couleurs riches du téléviseur. - Cette fonction est disponible sur certains modèles prenant en charge le mode ULTRA HD Couleurs riches uniquement. (Home) (Paramètres) (Paramètres avancés) Image HDMI ULTRA HD Deep Color - Marche Prise en charge 4 K @ 60 Hz (4:4:4, 4:2:2, 4:2:0) - Arrêt Prise en charge 4K @ 60 Hz (4:2:0)

Avec le câble HDMI, raccordez le port HDMI (4 K @ 60 Hz) / DVI IN 1 de votre téléviseur au port de sortie HDMI de votre PC. Ensuite, le téléviseur fera sortir l'image et le son ensemble. REMARQUESENGFRANÇAIS

Mode B : Connexion DVI à HDMI AUDIO OUTDVI OUT(*Non fourni) (*Non fourni) Connexion HDMI ou Connexion DVI à HDMI Choisissez le mode de connexion A ou B. Mode A : Connexion HDMI HDMI (*Non fourni) PCENG FRANÇAIS

ÉTABLISSEMENT DES CONNEXIONSOPTICAL AUDIO INSystème audio numérique(*Non fourni) Connexion d’un système audio Vous pouvez utiliser un système audio externe plutôt que les haut-parleurs du téléviseur. Connexion audio optique numérique Transmet le signal audio optique numérique du téléviseur vers un appareil externe. Reliez l’appareil externe et le téléviseur au moyen d’un câble audio optique, comme indiqué sur l’illustration suivante. Ne regardez pas à l’intérieur du port de sortie optique, car le faisceau laser qu’il émet pourrait endommager votre vision. La fonction audio avec ACP (Audio Copy Protection) peut bloquer la sortie audio numérique. REMARQUESENGFRANÇAIS

Connexion d’un casque d’écoute (Pour la série EG9600, EF9500) Écoutez le son du téléviseur au moyen d’un casque.

N’utilisez pas de casque d’écoute (écouteurs) à un volume élevé pendant une période prolongée. Cela pourrait causer des dommages à votre audition.

Les éléments du menu AUDIO sont désactivés quand vous branchez un casque d’écoute.

Si vous passez en mode AV et qu’un casque d’écoute est branché, le changement est appliqué à la vidéo, mais pas à l’audio.

La sortie audio numérique optique n’est pas disponible quand vous branchez un casque d’écoute.

Impédance du casque d’écoute : 16 Ω

Sortie audio maximale : 0,627 mW à 1,334 mW

Taille de la prise pour casque d’écoute : 3,5 mm (0,13 po) REMARQUES (*Non fourni) Casque d’écouteENG FRANÇAIS

(*Non fourni) Choisissez un port d’entrée USB. Vous pouvez utiliser n’importe lequel. USB / concentrateur USB / lecteur de disque dur Branchement d’un dispositif USB Connectez un dispositif de stockage USB, comme une clé USB à mémoire flash, un disque dur externe ou un lecteur de carte mémoire USB, au téléviseur et accédez au menu SmartShare pour utiliser divers fichiers multimédias.

Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB connecté à l’aide d’un concentrateur USB n’est pas détecté, branchez-le directement sur le port USB du téléviseur.

Certains dispositifs USB peuvent ne pas fonctionner s’ils ne répondent pas à la norme USB 3.0. Dans un tel cas, branchez l’appareil au port USB IN 2 ou USB IN 3. REMARQUESENGFRANÇAIS

FONCTIONS DE LA TÉLÉCOMMANDE MAGIC FONCTIONS DE LA TÉLÉCOMMANDE MAGIC Lorsque s’affiche le message « Les piles de la télécommande Magic sont faibles. Remplacez-les. », remplacez les piles. Pour changer les piles, ouvrez le couvercle de leur compartiment et insérez des piles (AA de 1,5 volt) en faisant correspondre les bornes et à ce qui figure sur l’étiquette à l’intérieur du compartiment, puis remettez le couvercle en place. Le non-respect des polarités de la pile pourrait causer l’explosion de la pile ou une fuite et entraîner un incendie, des blessures corporelles ou un risque de pollution pour l’environnement. Assurez-vous d’orienter la télécommande vers le capteur du téléviseur. Pour retirer les piles, suivez le processus ci-dessus dans l’ordre inverse. N’utilisez pas une combinaison de piles usées et neuves, ce qui pourrait endommager la télécommande.

Cette télécommande fonctionne par lumière infrarouge. Assurez-vous d’orienter la télécommande vers le capteur de télécommande du téléviseur. (POWER) Allume ou éteint le téléviseur. (ENTRÉE) Change de source d’entrée.

• Maintenir enfoncé le bouton (ENTRÉE) permet d’afficher la liste de toutes les entrées externes. Touches numériques Permettent d’entrer des chiffres. (Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2. Affiche la liste de chaînes enregistrées. Affiche des données sur le programme en cours. Règle le volume. (SOURDINE) Désactive tous les sons.* La fonction de descriptions audio/vidéo peut être activée en maintenant enfoncé le bouton .* La fonction (Secondary Audio Program) peut également être activée en appuyant sur le bouton (Home) Permet d’accéder au menu d’accueil. Permet de se déplacer entre les émissions enregistrées et les chaînes. (Retour) Pour revenir à l’écran précédent. Supprime tout le texte affiché à l’écran et permet de retourner au contenu télé. Molette (OK) Appuyez au centre de la molette pour sélectionner un menu. Vous pouvez changer de chaîne à l’aide de la molette. (haut/bas/gauche/droite) Appuyez sur les touches de navigation haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les touches alors que le pointeur est utilisé, celui-ci disparaîtra de l’écran et la télécommande Magic fonctionnera comme une télécommande normale. Pour afficher de nouveau le pointeur à l’écran, secouez la télécommande Magic de gauche à droite. (RÉGLAGES RAPIDES) Permet d’accéder aux réglages rapides.
• Maintenir enfoncé le bouton (RÉGLAGES RAPIDES) permet d’'afficher le menu Paramètres avancés. (commande à l’écran) Affiche la commande à l’écran. * Accède au menu de la commande universelle dans certaines régions. Utilisé lors du visionnement de vidéos en 3D. (Reconnaissance vocale)Une connexion réseau est requise pour utiliser la fonction de reconnaissance vocale.1. Appuyez sur la touche de reconnaissance vocale.2. Prononcez votre commande lorsque la fenêtre de commande vocale apparaît à l’écran du téléviseur.* Assurez-vous que la télécommande Magic se trouve à moins de 10cm (4 po) de votre visage lorsque vous vous en servez.* La reconnaissance vocale risque d’échouer si vous parlez trop vite ou trop lentement.* La précision de la reconnaissance peut varier selon les utilisateurs (voix, prononciation, intonation et débit) et l’environnement (bruit et volume du téléviseur). Active ou désactive les sous-titres.Touches colorées Permettent d’accéder à des fonctions spéciales dans certains menus. ( rouge, vert, jaune, bleu)ENG FRANÇAIS FONCTIONS DE LA TÉLÉCOMMANDE MAGIC / UTILISATION DU GUIDE DE L’UTILISATEUR Enregistrement de la télécommande Magic Enregistrement de la télécommande Magic(Molette)Avant de pouvoir utiliser la télécommande Magic, vous devez la jumeler au téléviseur. 1 Insérez des piles dans la télécommande Magic et allumez le téléviseur.2 Pointez la télécommandeMagic vers votre téléviseur et appuyez sur la Molette (OK) de la télécommande.* Si le téléviseur n’arrive pas à enregistrer la télécommandeMagic, éteignez-le et rallumez-le, puis essayez de l’enregistrer de nouveau.Nouvelle tentative d’enregistrement de latélécommande Magic (RETOUR) (Home)Appuyez simultanément sur les touches (RETOUR) et (Home) pendant cinq secondes pour annuler le jumelage entre votre téléviseur et la télécommandeMagic.

La touche vous permet d’annuler l’opération et d’enregistrer de nouveau la télécommande Magic. Utilisation de la télécommande Magic

Secouez légèrement la télécommande Magic de gauche à droite ou appuyez sur les touches (Home), (Entrée), pour afficher le pointeur à l’écran. (Pour certains modèles de téléviseurs, le pointeur apparaît lorsque vous tournez la molette.) Si vous n’avez pas utilisé le pointeur depuis un certain temps ou si la télécommande Magic est posée sur une surface plane, le pointeur disparaîtra. Si le pointeur ne répond pas correctement, secouez la télécommande Magic de gauche à droite. Le pointeur se déplacera au centre de l’écran. Les piles de la télécommande Magic se déchargent plus rapidement que celles d’une télécommande normale en raison des fonctions supplémentaires de la télécommande Magic. Précautions à prendre

Utilisez la télécommande à la distance recommandée (10 m, 32,8 pi max.). Vous pourriez éprouver des problèmes de communication si vous utilisez le dispositif hors de la zone de portée ou si des obstacles se trouvent dans cette zone. Vous pourriez éprouver des problèmes de communication avec certains accessoires. Des appareils comme un four à micro-ondes ou une carte réseau sans fil utilisent la même bande de fréquence (2,4 GHz) que la télécommande Magic. Ils peuvent nuire à la communication. La télécommande Magic peut ne pas fonctionner correctement si un routeur sans fil (point d’accès) se trouve à moins d’un mètre du téléviseur. Votre routeur sans fil doit demeurer à plus d’un mètre du téléviseur. Ne désassemblez pas les piles et évitez de les chauffer. Ne laissez pas tomber les piles. Évitez les chocs extrêmes contre les piles. L’insertion des piles dans le mauvais sens pourrait provoquer une explosion.

UTILISATION DU GUIDE DE

L’UTILISATEUR Le guide de l’utilisateur vous permet d’accéder plus facilement aux renseignements détaillés de votre téléviseur. Appuyez sur la touche (Home) pour afficher le menu d’accueil (Home). Sélectionnez Guide de l’utilisateur et appuyez sur la touche Molette (OK). ENGFRANÇAIS

CARACTÉRISTIQUES CARACTÉRISTIQUES Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis en raison des mises à niveau des fonctions des produits. Alimentation AC 120 V ~ 50 / 60 Hz Système télévisuel NTSC-M, ATSC, 64 et 256 QAM Programmation VHF 2-13, UHF 14-69, CATV 1-135, DTV 2-69, CADTV 1-135 Impédance de l’antenne externe

Conditions d’utilisation Température de fonctionnement De 0 °C à 40 °C Humidité de fonctionnement Moins de 80 % Température de stockage De -20 °C à 60 °C Humidité de stockage Moins de 85 % Épaisseur profondeur MODÈLES 55EG9600 (55EG9600-UA) 65EG9600 (65EG9600-UA) Dimensions L x H x E (P) Avec support 1 226 x 760 x 213 (mm) 1 447 x 884 x 237 (mm) 48,2 x 29,9 x 8,3 (pouces) 56,9 x 34,8 x 9,3 (pouces) Sans support 1 226 x 719 x 50,1 (87,8) (mm) 1 447 x 842 x 50,1 (102,5) (mm) 48,2 x 28,3 x 1,9 (3,4) (pouces) 56,9 x 33,1 x 1,9 (4,0) (pouces) Poids Avec support 19 kg (41,8 lb) 26,9 kg (59,3 lb) Sans support 15,3 kg (33,7 lb) 21,7 kg (47,8 lb) Valeur courante / Consommation électrique 3,9 A / 390 W 5,0 A / 500 W MODÈLES 55EG9600 (55EG9600-UB) 65EG9600 (65EG9600-UB) Dimensions L x H x E (P) Avec support 1 226 x 760 x 213 (mm) 1 447 x 884 x 237 (mm) 48,2 x 29,9 x 8,3 (pouces) 56,9 x 34,8 x 9,3 (pouces) Sans support 1 226 x 719 x 50,1 (87,8) (mm) 1 447 x 842 x 50,1 (102,5) (mm) 48,2 x 28,3 x 1,9 (3,4) (pouces) 56,9 x 33,1 x 1,9 (4,0) (pouces) Poids Avec support 19 kg (41,8 lb) 26,9 kg (59,3 lb) Sans support 15,3 kg (33,7 lb) 21,7 kg (47,8 lb) Valeur courante / Consommation électrique 3,6 A / 360 W 4,8 A / 480 W MODÈLES 55EG9200 (55EG9200-UA) Dimensions L x H x E (P) Avec support 1 225 x 762 x 191 (mm) 48,2 x 30,0 x 7,5 (pouces) Sans support 1 225 x 719 x 48,9 (87,3) (mm) 48,2 x 28,3 x 1,9 (3,4) (pouces) Poids Avec support 16,5 kg (36,3 lb) Sans support 13,2 kg (29,1 lb) Valeur courante / Consommation électrique 3,6 A / 360 WENG FRANÇAIS

CARACTÉRISTIQUES MODÈLES 55EF9500 (55EF9500-UA) 65EF9500 (65EF9500-UA) Dimensions (L x H x P) Avec support 1 228 x 760 x 215 (mm) 1 450 x 883 x 236 (mm) 48,3 x 29,9 x 8,4 (pouces) 57 x 34,7 x 9,2 (pouces) Sans support 1 228 x 718 x 50,1 (mm) 1 450 x 842 x 50,1 (mm) 48,3 x 28,2 x 1,9 (pouces) 57 x 33,1 x 1,9 (pouces) Poids Avec support 17,2 kg (37,9 lb) 25,8 kg (56,8 lb) Sans support 13,6 kg (29,9 lb) 21,2 kg (46,7 lb) Valeur courante / Consommation électrique 3,6 A / 360 W 4,8 A / 480 W Caractéristiques du module réseau sans fil (LGSBW41) Module réseau sans fil Bluetooth Norme IEEE 802.11a/b/g/n Norme Bluetooth, version 4.0 Gamme de fréquences 2 400 à 2 483,5 MHz 5 150 à 5 250 MHz 5 725 à 5 850 MHz Gamme de fréquences 2 400 à 2 483,5 MHz Puissance de sortie (maximale) 802.11a : 11,5 dBm 802.11b : 11 dBm 802.11g : 10,5 dBm 802.11n - 2,4 GHz : 11 dBm 802.11n - 5 GHz :12,5 dBm Puissance de sortie (maximale) 10 dBm ou moins

Comme la bande de fréquence utilisée peut différer selon le pays, l’utilisateur ne peut pas modifier ou régler la fréquence de fonctionnement de ce produit, qui a été réglée selon le tableau des fréquences régionales.

Cet appareil doit être installé et utilisé à une distance minimale de 20 cm (7,8 po) de votre corps. Cet énoncé général prend en considération l’environnement de l’utilisateur.ENGFRANÇAIS

ENTRETIEN Nettoyage du téléviseur Nettoyez régulièrement votre téléviseur pour assurer une performance optimale et prolonger sa durée de vie.

Assurez-vous d’éteindre l’appareil et de débrancher le cordon d’alimentation et tous les autres câbles avant de procéder au nettoyage. En cas d’absence prolongée ou si vous ne comptez pas utiliser votre téléviseur pendant une longue période, débranchez le cordon d’alimentation de la prise murale afin d’éviter les dommages causés par la foudre ou les surtensions. MISES EN GARDE Écran, cadre, boîtier et support Pour éliminer la poussière ou les saletés, essuyez la surface à l’aide d’un chiffon sec, propre et doux. En cas de salissure importante, essuyez la surface à l’aide d’un chiffon doux imbibé d’eau propre ou de détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec. Évitez de pousser sur la surface, de la frotter ou de la heurter avec vos ongles ou avec des objets pointus, car vous risqueriez d’égratigner l’écran et de provoquer des déformations de l’image. N’utilisez aucun produit chimique (cires, benzène, alcool, diluants, insecticides, désodorisants, lubrifiants ou autres), au risque d’endommager la finition de l’écran et de provoquer des décolorations. Ne vaporisez pas de liquides sur la surface. Si de l’eau pénètre dans le téléviseur, il y a danger d’incendie, d’électrocution ou de mauvais fonctionnement de l’appareil. MISES EN GARDE Cordon d’alimentation Enlevez régulièrement la poussière ou la saleté sur le cordon d’alimentation. DÉPANNAGE Problème SolutionLa télécommande ne fonctionne pas. Vérifiez le capteur de télécommande sur le téléviseur et réessayez. Vérifiez qu’aucun n’obstacle n’empêche la communication entre l’appareil et la télécommande. Vérifiez que les piles fonctionnent et qu’elles sont correctement insérées ( à , à ).Le téléviseur ne produit ni d’image ni de son. Vérifiez que le téléviseur est allumé. Vérifiez que le cordon d’alimentation est branché dans une prise murale. Vérifiez que la prise murale fonctionne en y branchant d’autres appareils.Le téléviseur s’éteint brusquement. Vérifiez les réglages de commande de l’alimentation. Il y a peut-être eu une coupure de courant. Vérifiez si la fonction de Minuterie/Arrêt de la minuterie a été activée dans les réglages Minuteries

En l’absence de signal, le téléviseur s’éteint automatiquement au bout de 15 minutes d’inactivité.Centre d’information à la clientèle LG Pour toute question ou commentaire, accédez à www.lg.com ou appelez :

1-888-542-2623 CANADA

1-800-243-0000 États-Unis, résidentiel 1-888-865-3026 États-Unis, commercial Enregistrez votre produit en ligne! www.lg.com Attestation de conformité Nom de commerce

Modèle 55EG9600-UA, 65EG9600-UA 55EG9600-UB, 65EG9600-UB 55EF9500-UA, 65EF9500-UA 55EG9200-UA Partie responsable LG Electronics Inc. Adresse 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A Téléphone 201-266-2534 Les numéros de modèle et de série sont situés au dos et sur le côté du téléviseur. Inscrivez-les ci-dessous au cas où vous auriez besoin de service. MODÈLE

Ce produit est conforme aux normes ENERGY STAR® lorsque le « réglage d’usine par défaut (Résidentiel) » est sélectionné. Modifier les réglages d’usine par défaut ou activer d’autres fonctionnalités augmente la consommation d’énergie qui pourrait alors dépasser les limites de la qualification ENERGY STAR®. Consultez le site ENERGYSTAR.gov pour en savoir plus au sujet du programme ENERGY STAR®. (Pour 55EF9500, 65EF9500, 55EG9200)MANUEL D'UTILISATION CONFIGURATION DE L'APPAREIL

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement. www.lg.com2 ENG FRANÇAIS

• Cette fonction n’est pas offerte sur tous les modèles. Code (hexa) Fonction Remarque Code (hexa) Fonction Remarque 00 CH +, PR + Touche R/C 53 Liste Touche R/C 01 CH -, PR - Touche R/C 5B Sortie Touche R/C 02 Volume + Touche R/C 60 PIP(AD) Touche R/C 03 Volume - Touche R/C 61 Bleu Touche R/C

Touches numériques 0 à 9 Touche R/C 7E SIMPLINK Touche R/C 1A Q.View / Flashback Touche R/C 8E ►► (avance rapide) Touche R/C 1E FAV (chaînes préférées) Touche R/C 8F ◄◄ (retour arrière) Touche R/C 20 Texte (Télétexte) Touche R/C AA Info Touche R/C 21 T. Opt (option Télétexte) Touche R/C AB Guide de programmes Touche R/C 28 RETOUR Touche R/C B0 ► (Lecture) Touche R/C 30 Mode AV (audio/vidéo) Touche R/C B1 ꕗ (Arrêt / Fichier Liste) Touche R/C 39 Sous-titres Touche R/C BA ꕘ (Figer l'image / Ralenti / Pause) Touche R/C

• Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent un canal majeur/mineur. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie)3 ENGFRANÇAIS

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.
• Branchez la prise d'entrée de l'adaptateur USB/Série RS-232C sur un appareil de commande externe (comme un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du produit de façon externe.

• Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.* Câble non fourni. Adaptateur USB/Série avec câble USB Type USB USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132

• Téléviseur LG compatible avec l'adaptateur USB/Série à puce PL2303 (Réf. fabricant : 0x0557, Réf. produit : 0x2008) qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez l'acquérir auprès de distributeurs spécialisés en informatique professionnelle. RS-232C avec câble RS-232C (ancienne génération) DE9 (D-Sub 9pin) Type
• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required for the connection between the PC and the TV, which is specified in the manual. USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132

• Ce type de connexion ne peut être utilisé que pour les modèles suivants : 55/65/LA97**, 84LA98**4 ENG FRANÇAIS

RS-232C avec câble RS-232C (ancienne génération) Type de prise téléphone

• Vous devez disposer du câble de type sortie casque/RS-232 pour établir la connexion entre votre ordinateur et le téléviseur, comme indiqué dans le manuel.

• Pour les autres modèles, brancher sur le port USB.

• L'interface de connexion peut être différente de celle de votre téléviseur. USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC

Ordinateur du client Configurations RS-232C Configurations à 3 broches (non standard)

RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND D-Sub 9 Téléphone RS-232C(Port série) Identité télé Pour définir le numéro d'identité, voir la section « Correspondance avec les données réelles » page 6.

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.

2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (Général → À propos de ce

téléviseur ou OPTION) et appuyez sur OK.

3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITÉ TÉLÉ et appuyez sur OK.

4. Choisissez un numéro d'identité en faisant défiler l'affichage vers la gauche ou la droite et sélectionnez

FERMER. La plage de réglage s’étend de 1 à 99.

5. Lorsque vous avez terminé, appuyez sur EXIT.

*(selon le modèle)5 ENGFRANÇAIS

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)

• Longueur de données : 8 bits

• Code de communication : Code ASCII

• Utilisez un câble croisé (inversé). Liste de référence des commandes (selon le modèle) COMMAND1 COMMAND2 DATA (Hexadécimal) COMMAND1 COMMAND2 DATA (Hexadécimal)

tension* k a 00 à 01 15. Équilibre k t 00 à 64

de couleur x u 00 à 64

Méthode (uniquement pour téléviseurs plasma) j p (page 8.)

d’énergie j q 00 à 05

du volume k f 00 à 64

06. Contraste k g 00 à 64

(Programme) ajouter/supprimer (sauter) m b 00 à 01

07. Brillance k h 00 à 64 22. Touche m c Code clé

08. Couleur k i 00 à 64

rétroéclairage Commande de la luminosité du panneau m g 00 à 64

09. Teinte k j 00 à 64

d'entrée (principale) x b (page 11.)

10. Netteté k k 00 à 32

(modèles 3D uniquement) x t (page 11.)

de l’afficheur k l 00 à 01

(modèles 3D uniquement) x v (page 11.)

Télécommande Mode verrouillage k m 00 à 01 27.Configuration auàmatique j u (Voir p. 12)

(Graves) k s 00 à 64

• Remarque: Durant la lecture de contenu multimédia enregistré, toutes les commandes, à l'exception des commandes Power (Alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG. Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.6 ENG FRANÇAIS

Protocole de transmission / réception Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : Première commande du téléviseur (j, k, m ou x). [Command 2] : Deuxième commande du téléviseur. [Set ID] : Vous pouvez choisir à l'aide de cette fonction le numéro d'identité du moniteur dans le menu Option. La plage de réglage est de 1 à 99. Si vous sélectionnez « 0 », chaque appareil connecté est commandé.

• L’identité télé est indiquée sous forme décimale (1 à 99) dans le menu et sous forme hexadécimale (0x0 à 0x63) dans le protocole de transmission/réception. [DATA] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour lire l’état de la commande. [Cr] : Retour de chariot – code ASCII « 0x0D » [ ] : Espace – code ASCII « 0x20 » Accusé de réception OK [Command2][ ][Set ID][ ][OK][Data][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d’état actuelles sont indiquées. Si les données sont en mode d’écriture, elles sont retournées à l’ordinateur. Accusé de réception d’erreur [Command2][ ][Set ID][ ][NG][Data][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication. Données 00 : Code illégal Correspondance avec les données réelles (Hexadecimal b Decimal)

• Lorsque vous saisissez les [data] au format hexadécimal, veuillez consulter la table de conversion suivante.

• La commande de syntonisation des canaux (ma) utilise une valeur hexadécimale à 2 octets ([data]) pour sélectionner le numéro du canal. 00 : Étape 0 32 : Étape 50 (Identité télé 50) FE : Étape 254 01 : Étape 1 (Identité télé 1) 33 : Étape 51 (Identité télé 51) FF : Étape 255

0A : Étape 10 (Identité télé 10) 63 : Étape 99 (Identité télé 99) 01 00 : Étape 256

0F : Étape 15 (Identité télé 15) C7 : Étape 199 27 0E : Étape 9998 10 : Étape 16 (Identité télé 16) C8 : Étape 200 27 0F : Étape 9999

• Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

01. Mise sous tension (commande : k a)

► Pour *activer/désactiver l'appareil. Transmission [k][a][ ][Set ID][ ][Data][Cr] Données 00 : Hors tension Données 01 : *Active Accusé de réception [a][ ][Set ID][ ][OK/NG[Data][x] ► Pour savoir si le téléviseur est allumé ou *éteint Transmission [k][a][ ][Set ID][ ][FF][Cr] Accusé de réception [a][ ][Set ID][ ][OK[Data][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, la rétroaction de données d'accusé de réception présente l'état de chaque fonction.

02. Allongement (commande : k c)

(taille de l'image principale) ► Pour régler le format d’écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant l'option Allongement dans Q.MENU ou dans le menu IMAGE. Transmission [k][c][ ][Set ID][ ][Data][Cr] Données 01 : Écran normal (4:3) 02 : Format panoramique (16:9) 04 : Zoom 05 : Zoom 2 (sauf Amérique latine Colombie uniquement) 06 : Selon source

Original 07 : 14:9 (Europe, Colombie, Moyen-Orient, Asie à l'exception de la Corée du Sud et du Japon) 09 : Sur mesure 0B : Largeur intégrale (Europe, Taïwan, Moyen-Orient, Chine, Hong Kong, Colombie uniquement) 10 à 1F : Zoom cinéma 1 à 16 Accusé de réception [c][ ][Set ID][ ][OK/NG[Data][x]

• À l'aide de l'entrée PC, vous pouvez modifier l'allongement de l'écran (16:9 ou 4:3).

• Dans les modes DTV/HDMI/Composante (haute définition), l'option Sur Mesure est disponible.

• Le mode panoramique peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode DTV et partiellement avec le mode ATV.

03. Sourdine écran (commande : k d)

► Pour activer/désactiver la sourdine d'écran. Transmission [k][d][ ][Set ID][ ][Data][Cr] Données 00 : Sourdine d'écran désactivée (Image activée) Sourdine vidéo désactivée 01 : Sourdine d'écran activée (Image désactivée) 10 : Sourdine vidéo activée. Accusé de réception [d][ ][Set ID][ ][OK/NG[Data][x]

• Si seule la sourdine vidéo est activée, le téléviseur affichera l’afficheur. Toutefois, si la sourdine d’écran est activée, le téléviseur n’affichera pas l’afficheur.

04. Sourdine volume (commande : k e)

► Pour activer/désactiver la sourdine de volume. Vous pouvez également activer ou désactiver la sourdine à l’aide de la touche MUTE de la télécommande. Transmission [k][e][ ][Set ID][ ][Data][Cr] Données 00 : Sourdine volume activée (volume désactivé) 01 : Sourdine volume désactivée (Volume activé) Accusé de réception [e][ ][Set ID][ ][OK/NG] [Data][x]

05. Réglage du volume (commande : k f)

► Pour régler le volume. Vous pouvez également régler le volume à l’aide des touches de volume de la télécommande. Transmission [k][f][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max. : 64 Accusé de réception [f][ ][Set ID][ ][OK/NG] [Data][x]

06. Contraste (commande : k g)

► Pour régler le contraste de l'écran. Vous pouvez également régler la netteté dans le menu IMAGE. Transmission [k][g][ ][Set ID][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [g][ ][Set ID][ ][OK/NG] [Data][x]

07. Brillance (commande : k h)

► Pour régler la brillance de l’écran. Vous pouvez également régler la brillance dans le menu IMAGE. Transmission [k][h][ ][Set ID][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [h][ ][Set ID][ ][OK/NG] [Data][x]

08. Couleur (commande : k i)

► Pour ajuster la tonalité de couleur de l'écran. Vous pouvez également régler la couleur dans le menu IMAGE. Transmission [k][i][ ][Set ID][ ][Data][Cr]8 ENG FRANÇAIS

Données Min. : 00 à Max. : 64 Accusé de réception [i][ ][Set ID][ ][OK/NG] [Data][x]

09. Teinte (commande : k j)

► Pour régler la teinte de l’écran. Vous pouvez également régler la teinte dans le menu IMAGE. Transmission [k][j][ ][Set ID][ ][Data][Cr] Données Rouge : 00 à Vert : 64 Accusé de réception [j][ ][Set ID][ ][OK/NG] [Data][x]

10. Netteté (commande : k k)

► Pour régler la netteté de l’écran. Vous pouvez également régler la netteté dans le menu IMAGE. Transmission [k][k][ ][Set ID][ ][Data][Cr] Données Min. : 00 à Max. : 32 Accusé de réception [k][ ][Set ID][ ][OK/NG] [Data][x]

11. Sélection d’afficheur (commande : k l)

► Pour activer ou désactiver l'afficheur (affichage à l'écran) à l'aide de la télécommande. Transmission [k][l][ ][Set ID][ ][Data][Cr] Données 00 : Afficheur désactivé 01 : Afficheur activé Accusé de réception [l][ ][Set ID][ ][OK/NG] [Data][x]

12. Mode de verrouillage de la télécommande

(commande : k m) ► Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur. Transmission [k][m][ ][Set ID][ ][Data][Cr] Données 00 : Verrouillage désactivé 01 : Verrouillage activé Accusé de réception [m][ ][Set ID][ ][OK/NG] [Data][x]

• Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur. 13 Aigus (command : k r) ► Permet de régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [r][ ][Set ID][ ][OK/NG][Data][x]

14. Graves (command : k s)

► Permet de régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO. Transmission [k][s][ ][Set ID][ ][Data][Cr] Données Min : 00 à Max : 64 Ack [s][ ][Set ID][ ][OK/NG][Data][x]

15. Équilibre (commande : k t)

► Pour régler l’équilibre. Vous pouvez également régler l’équilibre dans le menu AUDIO. Transmission [k][t][ ][Set ID][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [t][ ][Set ID][ ][OK/NG] [Data][x]

16. Température de couleur (commande : x u)

► Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE. Transmission [x][u][ ][Set ID][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [u][ ][Set ID][ ][OK/NG] [Data][x]

17. Méthode ISM (commande : j p) (téléviseur

plasma uniquement) ► Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTION. Transmission [j][p][ ][Set ID][ ][Data][Cr] Données : 02: Orbiter 08: Normal 20: Tracé couleur Accusé de réception [p][ ][Set ID][ ][OK/NG] [Data][x]

18. Équaliseur (Command : j v)

► Ajuste l'équaliseur de l'écran. Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB Fréquence DONNÉES LSB 7 6 5 Fréquence 4 3 2 1 0 Étape 0 0 0 1ère bande 0 0 0 0 0 0 (décimal)9 ENGFRANÇAIS

• Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'équaliseur ajustable.

19. Économie d’énergie (commande : j q)

► Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE. Transmission [j][q][ ][Set ID][ ][Data][Cr] Données 00 : Arrêt 01 : Minimum 02 : Moyen 03 : Maximum 04 : Auto 05 : Écran désactivé

• (selon le modèle) Accusé de réception [q][ ][Set ID][ ][OK/NG] [Data][x]

Commandes de syntonisation (commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modèle et du signal.

• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon ► Sélectionner les chaînes en fonction des numéros physiques suivants. Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data01] [ ][Data 02][Cr]

• Analogique Antenne/câble [Data 00][Data 01] Données de canal Données 00 : Données de canal octet haut Données 01 : Données de canal octet bas - 00 00 à 00 C7 (décimale : 0 à 199) Données 02 : Source d'entrée (analogique) - 00 : télé Antenne (ATV) - 80 : télé par câble (CATV)

• Antenne numérique/câble/satellite [Data 00][Data 01] Données de canal Données 00 : Données de canal haut Données 01 : Données de canal bas - 00 00 à 27 0F (décimale : 0 à 9 999) Données 02 : Source d'entrée (numérique) - 10 : télé Antenne (DTV) - 20 : radio Antenne (Radio) - 40 : télé par satellite (SDTV) - 50 : radio par satellite (S-Radio) - 90 : télé par câble (CADTV) - a0 : radio par câble (CA-Radio)

• Exemples de commandes de syntonisation :

1. Syntoniser la chaîne analogique Antenne (PAL) 10.

Identité télé = Tout = 00 Données 00 & 01 = Données de canal 10 = 00 10 Données 02 = Télé analogique Antenne = 00 Résultat = ma 00 00 0a 00

Syntoniser la chaîne numérique Antenne (DVB-T)

Identité télé = Tout = 00 Données 00 & 01 = Données de canal 1 = 00 01 Données 02 = Télé numérique Antenne = 10 Résultat = ma 00 00 01 10

3. Syntoniser la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00 Données 00 & 01 = Données de canal 1000 = 03 E8 Données 02 = Télé numérique par satellite = 40 Résultat = ma 00 03 E8 40 Accusé de réception [a][ ][Set ID][ ][OK][Data 00] [Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00] [x]

• Modèles vendus en Corée du Sud, en Amérique du Nord, en Amérique latine, à l'exception de la Colombie ► Pour syntoniser les chaînes en fonction des numéros physiques, majeurs ou mineurs suivants. Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr] Les chaînes numériques possèdent un numéro de canal physique, majeur et mineur. Le numéro physique est le numéro de canal numérique réel, le numéro majeur est le numéro auquel le canal doit être assigné et le mineur correspond au sous-canal. Comme le syntoniseur ATSC assigne automatiquement les chaînes au numéro majeur/ mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Analogique Antenne/câble Données 00 : Numéro de canal physique - Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125) [Data 01 à 04] : Numéro de canal majeur/mineur Données 01 & 02 : xx (non utilisé) Données 03 & 04 : xx (non utilisé) Données 05 : Source d'entrée (analogique) - 00 : télé Antenne (ATV) - 01 : télé par câble (CATV)

• Antenne numérique/câble Données 00 : xx (non utilisé) [Data 01][Data 02] : Numéro de canal majeur Données 01 : Données de canal octet haut Données 02 : Données de canal octet bas - 00 01 à 27 0F (décimale : 1 à 9 999) [Data 03][Data 04] : Numéro de canal mineur Données 03 : Données de canal octet haut Données 04 : Données de canal octet bas Données 05 : Source d'entrée (numérique)10 ENG FRANÇAIS

- 02 : Télévision Antenne (DTV) – Utiliser le numéro de canal physique - 06 : Télévision par câble (CADTV) – Utiliser le numéro de canal physique - 22 : Télévision Antenne (DTV) – Ne pas utiliser le numéro de canal physique - 26 : Télévision par câble (CADTV) – Ne pas utiliser le numéro de canal physique - 46 : Câble (CADTV) – Numéro de canal majeur uniquement (canal en une partie) Deux octets sont disponibles pour chaque numéro de canal majeur et mineur mais seul l'octet bas (le second) est généralement utilisé (octet haut = 0).

• Exemples de commandes de syntonisation :

Syntoniser la chaîne analogique par câble (NTSC)

Identité télé = Tout = 00 Données 00 = Données de canal 35 = 23 Données 01 et 02 = Pas de majeur = 00 00 Données 03 et 04 = Pas de mineur = 00 00 Données 05 = Télé analogique Antenne par câble = 01 Total = ma 00 23 00 00 00 00 01

Syntoniser la chaîne numérique Antenne (ATSC) 30-3. Identité télé = Tout = 00 Données 00 = Physique inconnu = 00 Données 01 et 02 = Le majeur est 30 = 00 1E Données 03 et 04 = Le mineur est 3 = 00 03 Données 05 = Télé numérique Antenne = 22 Total = ma 00 00 00 1E 00 03 22 Accusé de réception [a][ ][Set ID][ ][OK] [Data 00] [Data 01][Data 02][Data 03][Data 04][Data 05][x][a][ ][Set ID][ ][NG][Data 00][x]

• Modèles vendus au Japon ► Pour syntoniser les chaînes en fonction des numéros physiques, majeurs ou mineurs suivants. Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

• Antenne numérique/câble/satellite Données 00 : xx (non utilisé) [Data 01][Data 02] : Numéro de canal majeur Données 01 : Données de canal octet haut Données 02 : Données de canal octet bas - 00 01 à 27 0F (décimale : 1 à 9 999) [Data 03][Data 04]: Numéro de canal mineur (non utilisé sur satellite) Data 03: Données de canal octet haut Data 04: Données de canal octet bas Data 05 : Source d'entrée (numérique/satellite pour Japon) - 02 : télé Antenne (DTV) - 07 : BS (satellite de radiodiffusion) - 08 : CS1 (satellite de communication 1) - 09 : CS2 (satellite de communication 2)

• Exemples de commandes de syntonisation :

Syntoniser la chaîne numérique Antenne (ISDB-T) 17-1. Identité télé = Tout = 00 Données 00 = Physique inconnu = 00 Données 01 & 02 = Le majeur est 17 = 00 11 Données 03 & 04 = Le mineur est 1 = 00 01 Données 05 = Télé numérique Antenne = 02 Total = ma 00 00 00 11 00 01 02

2. Syntoniser la chaîne 30 du satellite de

radiodiffusion (ISDB-BS). Identité télé = Tout = 00 Données 00 = Physique inconnu = 00 Données 01 et 02 = Le majeur est 30 = 00 1E Données 03 & 04 = Non utilisé = 00 00 Données 05 = Télé par satellite BS = 07 Total = ma 00 00 00 1E 00 00 07

• Cette fonction peut varier d'un modèle à l'autre. Accusé de réception [a][ ][Set ID][ ][OK][Data 00] [Data 01][Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

21. Ajout/Saut de programme (commande : m b)

► Pour sauter la chaîne (programme) actuelle la prochaine fois. Transmission [m][b][ ][Set ID][ ][Data][Cr] Données 00 : Suppr.(ATSC,ISDB)/ Sauter(DVB) 01 : Ajouter Accusé de réception [b][ ][Set ID][ ][OK/NG] [Data][x]

• Définir l'état du canal enregistré comme Suppr. (ATSC, ISDB)/sauter (DVB) ou ajouter.

22. Touche (commande : m c)

► Pour envoyer le code clé de télécommande IR. Transmission [m][c][ ][Set ID][ ][Data][Cr] Données Code clé - p. 2. Accusé de réception [c][ ][Set ID][ ][OK/NG] [Data][x]

23. Commande rétroéclairage (commande : m g)

• Pour les téléviseurs ACL ou à DEL ► Pour contrôler le rétroéclairage. Transmission [m][g][ ][Identité télé][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [g][ ][Set ID][ ][OK/NG] [Data][x] Commande de la luminosité du panneau (commande: m g)

• Téléviseur plasma uniquement ► Permet de contrôler la luminosité du panneau. Transmission [m][g][ ][Identité télé][ ][Data][Cr] Données Min. : 00 à Max. : 64 Accusé de réception [g][ ][Set ID][ ][OK/NG] [Data][x]11 ENGFRANÇAIS

24. Sélection de source (commande : x b)

(Source image principale) ► Pour sélectionner la source d'entrée pour l'image principale. Transmission [x][b][ ][Set ID][ ][Data][Cr] Données 00 : DTV 02 : DTV Satellite ISDB-BS (Japon) 03 : ISDB-CS1 (Japon) 04 : ISDB-CS2 (Japon) 11 : CATV 01 : CADTV 10 : ATV 20 : AV ou AV1 21 : AV2 40 : Composante1 41 : Composante2 60 : RGB 90 : HDMI1 92 : HDMI3 91 : HDMI2 93 : HDMI4 Accusé de réception [b][ ][Set ID][ ][OK/NG] [Data][x]

• Cette fonction peut varier en fonction du modèle et du signal.

25. 3D (commande : x t) (modèles 3D uniquement)

(selon le modèle) ► Pour passer au mode 3D du téléviseur. Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr] Données Structure [Données 00] 00 : 3D activée 01 : 3D désactivée 02 : 3D à 2D 03 : 2D à 3D [Données 01] 00 : Haut et bas 01 : Côte à côte 02 : Échiquier 03 : Séquentiel image par image 04 : Entrelacement de colonnes 05 : Entrelacement de lignes [Données 02] 00 : Droite à gauche 01 : Gauche à droite [Données 03] Rendu 3D (profondeur 3D) : Min. : 00 - Max. : 14 (* transmission par code hexadécimal)

• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.

• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignorées.

• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignorées.

• Si l'option [Data 00] est réglée sur 00 (3D activée) ou 03 (2D à 3D), alors [Data 03] fonctionne lorsque l'option 3D Mode (Genre) (Mode 3D [Genre]) est réglé sur manuel seulement.

• Toutes les options de 3D ([Data 01]) peuvent ne pas être disponibles selon le signal vidéo ou de diffusion. [Données 00] [Données 01] [Données 02] [Données 03] 00 O O O 01 X X X 02 X X X 03 X X O X : Non utilisé Accusé de réception [t][ ][Set ID][ ][OK] [Data00][Data01][Data02][Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. E3D étendu (commande : x v) (modèles 3D

uniquement) (selon le modèle) ► Pour modifier l'option 3D du téléviseur. Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr] [Data 00] option 3D 00 : Correction de l’image 3D 01 : Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel) 02 : Point de visualisation 3D 06 : Correction des couleurs 3D 07 : Zoom son 3D 08 : Vue d'image normale 09 : Mode 3D (genre) [Data 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Data 00].

1) Si [Data 00] = 00

00 : Droite à gauche 01 : Gauche à droite

2) Si [Data 00] = 01, 02

Data Min: 0 - Max: 14 (*transmit by Hexadecimal code) La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modèle)

• Cette option fonctionne lorsque l'option 3D Mode (Genre) est réglée sur manuel seulement.

3) Si [Data 00] = 06, 07

00 : Arrêt 01 : Marche

4) Si l'option [Data 00] est réglée sur 08

00 : Revenir à vidéo 3D à partir d'une vidéo 2D convertie de 3D à 2D 01 : Changer vidéo 3D pour vidéo 2D, sauf dans le cas d'une vidéo 2D à 3D

• Si la condition de conversion n'est pas respectée, la commande sera traitée comme NG.

5) Si [Data 00] = 09

00 : Standard 02 : Cinéma 04 : Manuel 01 : Sport 03 : Extrême 05 : Automatique Accusé de réception [v][ ][Set ID][ ][OK][Data00] [Data01][x][v][ ][Set ID][ ][NG][Data00][x]12 ENG FRANÇAIS

► Pour ajuster la position de l'image et minimiser le tremblement de l'image automatiquement. Cette option ne fonctionne qu'en mode RGB (PC). Transmission [j][u][ ][Set ID][ ][Data][Cr] Données 01 : Config. auto. Accusé de réception [u][ ][Set ID][ ][OK/NG] [Data][x]
