| Caractéristique | Détails |
|---|---|
| Type de moniteur | LCD LED |
| Taille de l'écran | 21,5 pouces |
| Résolution | 1920 x 1080 pixels (Full HD) |
| Rapport d'aspect | 16:9 |
| Temps de réponse | 5 ms |
| Luminosité | 250 cd/m² |
| Contraste | 1000:1 (statique) |
| Angles de vision | 178° horizontal / 178° vertical |
| Connectivité | HDMI, D-Sub (VGA) |
| Consommation d'énergie | 25 W (en fonctionnement), 0,5 W (en veille) |
| Dimensions (avec pied) | 49,2 x 38,4 x 18,5 cm |
| Poids | 3,5 kg |
| Garantie | 2 ans |
| Normes de sécurité | CE, FCC, UL |
FOIRE AUX QUESTIONS - 22BK430H LG
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice 22BK430H - LG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 22BK430H de la marque LG.

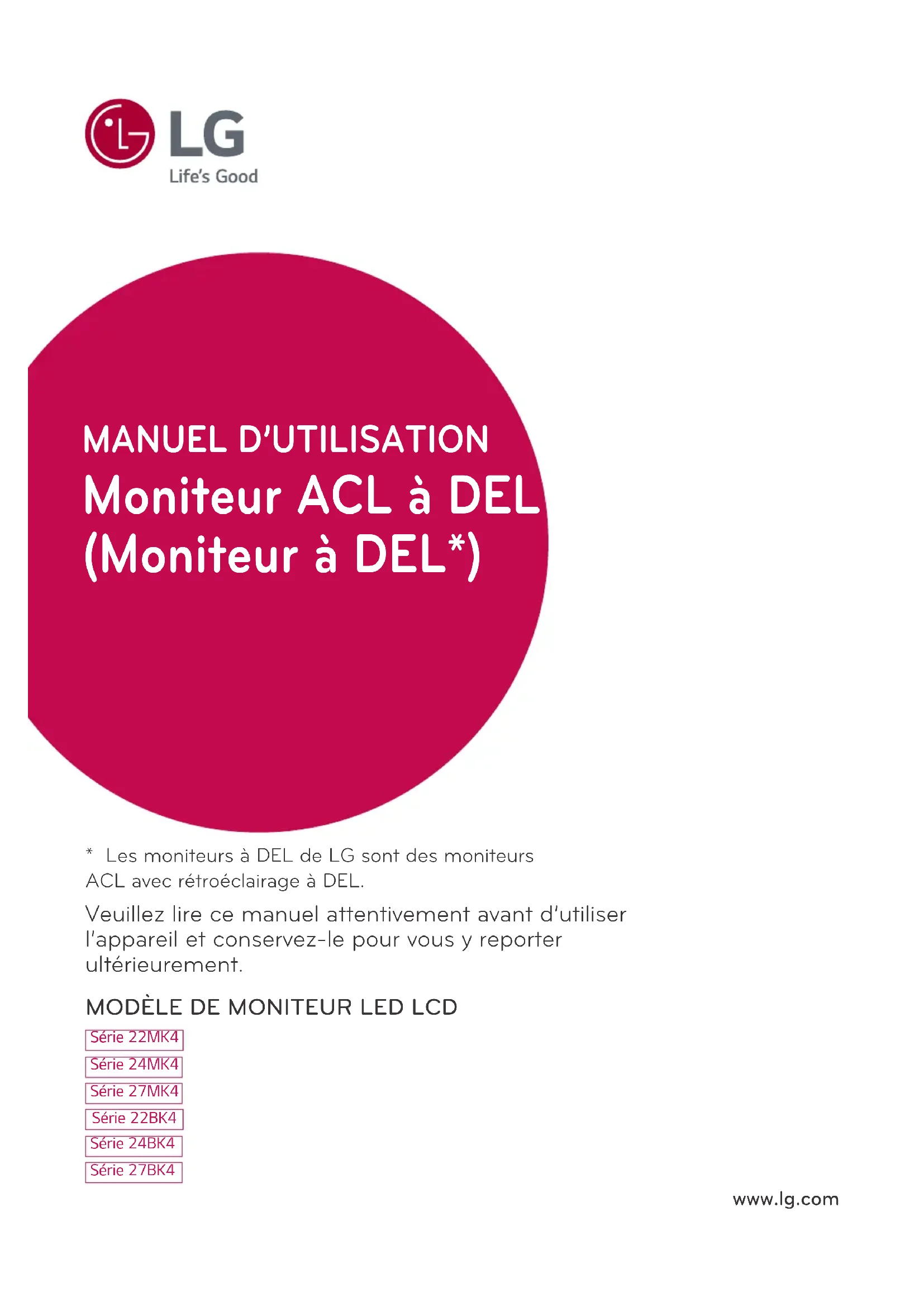

MODE D'EMPLOI 22BK430H LG
Moniteur ACL à DEL (Moniteur à DEL*)
MODÈLE DE MONITEUR LED LCD
Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour vous y reporter ultérieurement.
- Les moniteurs à DEL de LG sont des moniteurs ACL avec rétroéclairage à DEL. Série 22MK4 Série 22BK4 Série 24MK4 Série 24BK4 Série 27MK4 Série 27BK4FRA FRANÇAIS
- Contenu de l’emballage ------------------------ 4 - Pilotes et logiciels pris en charge -------------- 5 - Fonctions des composants et des boutons --- 6Comment utiliser le bouton du joystickConnecteur d’entrée - Déplacement et soulèvement du moniteur --- 8 - Installation du moniteur ---------------------- 9 - Assemblage de la base du support - Installation sur une tableFixation du support mural
UTILISATION DU MONITEUR --- 14
- Connexion à un PC ---------------------------- 14Connexion D-SUBConnexion HDMI - Connexion aux périphériques AV -------------15Connexion HDMI - Connecter un périphérique -------------------15Branchement d’un casque
- Mode prédéfinis (Résolution) ----------------- 28 - Beep Guide ------------------------------------ 303 FRA FRANÇAIS LICENCE Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d’informations sur la licence. Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays. Le contenu suivant est appliqué seulement aux écrans qui sont vendus sur le marché européen et qui doivent satisfaire à la Directive ErP :
- Les écrans sont configurés pour s’éteindre automatiquement quatre heures après que vous avez activé l’affichage s’il n’y a pas de réglage d’affichage.
- Pour désactiver cette configuration, changez, dans le menu d’affichage, l’option Automatic Standby (Mise en veille automatique) pour la mettre à Off (Arrêt).4 FRA FRANÇAIS
ASSEMBLAGE ET PRÉPARATION
Contenu de l’emballage Veuillez vérifier que tous les éléments sont bien présents dans l’emballage avant d’utiliser le produit. S’il manque des éléments, contactez le détaillant auprès duquel vous avez acheté le produit. Notez bien que le produit et les éléments qui l’accompagnent peuvent avoir un aspect différent de ceux de l’illustration.Cordon d'alimentationCD (Manuel d'utilisation)/Carte(Selon le pays)(Selon le pays)Pied du support Câble D-SUBBase du supportCâble HDMI(Selon le pays)(Selon le pays)(Selon le pays)Adaptateur ca/ccAdaptateur ca/cc 2 visPied du support Base du support Série 22MK4 Série 24MK4 Série 22BK4 Série 24BK4 Série 27MK4 Série 27BK45 FRA FRANÇAIS ATTENTION REMARQUES Pilotes et logiciels pris en charge Vous pouvez télécharger et installer la dernière version à partir du site de LGE ( www.lg.com
Pilotes et logiciels Priorité d’installation Série 22MK4 Série 22BK4Série 24MK4 Série 24BK4Série 27MK4 Série 27BK4 Pilote du moniteur Recommandé O OnScreen Control Recommandé O
Veillez à toujours utiliser des composants de la marque afin d’assurer la sécurité et les performances du produit.
La garantie du produit ne couvre pas les dommages ou les blessures causés par l’utilisation de composants contrefaits.
Nous vous recommandons d’utiliser les composants fournis.
Si vous utilisez des câbles génériques non certifiés par LG, l’écran risque de ne rien afficher ou de subir des bruits d’image.
Notez bien que les éléments qui accompagnent le produit peuvent avoir un aspect différent de celui de l’illustration.
Toutes les informations et caractéristiques contenues dans ce manuel peuvent être modifiées sans préavis, dans le but d’améliorer les performances du produit.
Pour l’achat d’accessoires en option, rendez-vous à un magasin de matériel électronique, sur un site d’achat en ligne ou contactez le détaillant auprès duquel vous avez acheté ce produit.6 FRA FRANÇAIS Fonctions des composants et des boutons Bouton du joystick Comment utiliser le bouton du joystick Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt.Fonctions de baseMarcheAppuyez une fois sur le bouton du joystick pour allumer le moniteur.ArrêtAppuyez de façon prolongée sur le bouton du joystick pour éteindre le moniteur.◄/►Contrôle du volumeVous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite. (pour le mode HDMI uniquement) REMARQUE
Le bouton du joystick se trouve en bas du moniteur.7 FRA FRANÇAIS Connecteur d’entrée Panneau de connexion (Voir p.14~15)8 FRA FRANÇAIS Déplacement et soulèvement du moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l’endommager le moniteur et afin d’assurer un déplacement sans danger, sans égard à la forme ou à la taille du moniteur.
Dans la mesure du possible, évitez de toucher l’écran du moniteur. Vous risqueriez d’endommager l’écran ou des pixels permettant de composer l’image. ATTENTION
Il est recommandé de conserver le moniteur dans sa boîte ou son emballage d’origine avant d’essayer de le déplacer.
Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d’alimentation et tous les câbles.
Maintenez fermement le moniteur par le haut et le bas du cadre. Ne tenez pas le panneau.
Lorsque vous tenez le moniteur, orientez l’écran à l’opposé de vous pour éviter de le rayer.
Lorsque vous déplacez le moniteur, évitez de faire subir au produit tout choc violent ou vibration.
Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l’inclinez pas sur le côté.
Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.9 FRA FRANÇAIS Installation du moniteur Assemblage de la base du support
yPour protéger l’écran et éviter de le rayer, couvrez la surface avec un chiffon doux. yPour protéger l’écran et éviter de le rayer, couvrez la surface avec un chiffon doux. ATTENTION ATTENTION Série 22MK4 Série 22BK4 Série 24MK4 Série 24BK4
Pour éviter de blesser les doigts ou le pied lors d’assembler le corps et la base du support , il faut tenir la base lors d’assembler le corps et la base du support.
Les illustrations de ce document représentent les procédures standards; le produit peut donc avoir un aspect différent.
Ne portez jamais le moniteur à l’envers en le tenant uniquement par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures.
Lorsque vous soulevez ou déplacez le moni- teur, ne touchez pas à l’écran. Toute pres- sion exercée sur l’écran du moniteur pourrait l’endommager.
Lors de l’assemblage du produit, n’appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)
Évitez de trop serrer les vis. Vous risqueriez d’endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit. ATTENTION REMARQUE
Le socle se démonte en suivant la procédure inverse de son montage.
Couple en spirale: 10 ~ 12 kgf11 FRA FRANÇAIS Installation sur une table
Soulevez et positionnez le moniteur à la verticale sur une table. Laissez 100 mm(3,94 po) d'espace minimum entre le mur et le moniteur pour assurer une bonne ventilation. 100mm (3,94 po) 100mm (3,94 po) 100mm (3,94 po) 100mm (3,94 po)
Branchez l'adaptateur ca/cc et le cordon d'alimentation sur une prise murale.
Pour allumer le moniteur, appuyez sur le bouton du joystick en bas de l'appareil. ATTENTION
Débranchez toujours le cordon d'alimentation avant de déplacer ou d'installer le moniteur, afin d'éviter tout risque d'électrocution. ou12 FRA FRANÇAIS Si vous souhaitez incliner le moniteur, ne tenez pas l'écran par le bas comme indiqué sur cette illustration car vous risqueriez de vous blesser.Évitez de toucher l'écran et d'appuyer sur ce dernier pour ajuster l'angle du moniteur.Ne tenez pas cet appareil comme l'image ci-dessous. L’écran peut se détacher de Base du support et blesser votre corps. AVERTISSEMENT Utilisation du système de sécurité Kensington Le connecteur du système de sécurité Kensington se situe à l'arrière du moniteur. Pour obtenir plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www. kensington.com
Reliez le câble du système de sécurité entre le moniteur et la table. yLe système de sécurité Kensington est livré en option. Ce système est disponible à la vente dans la plupart des magasins d'électronique. REMARQUE L'inclinaison de l'écran peut être modifiée de -5 ° à 20 ° vers l'avant ou l'arrière pour bénéficier d'un confort visuel optimal. REMARQUE
Face avant Face arrière13 FRA FRANÇAIS Fixation du support mural Afin d'assurer la ventilation du moniteur, laissez un espace de 100 mm(3,94 po) autour du produit. Pour obtenir des instructions détaillées, contactez votre revendeur et consultez le Guide d'installation du support mural en option. Si vous envisagez de monter le Moniteur sur un mur, fixez l'Interface de fixation murale (en option) à l'arrière du dispositif. Si vous installez le moniteur à l'aide d'un support mural (en option), assurez-vous de bien fixer l'écran pour éviter qu'il ne tombe. 1 Si vous utilisez la vis plus longue que la norme, le moniteur peut être endommagé en interne. 2 Si vous utilisez des vis inappropriée, le produit pourrait être endommagé et chuter de la position montée. Dans ce cas, LG n'en est pas responsable.
Débranchez le cordon d'alimentation, puis déplacez ou installez le moniteur. Vous éviterez ainsi tout risque d'électrocution.
Si vous fixez le moniteur au plafond ou sur un mur oblique, le produit risque de tomber et de blesser quelqu'un.
Fixez toujours votre moniteur à l'aide d'un support mural agréé par LG et contactez votre revendeur local ou une personne qualifiée.
Ne serrez pas trop les vis afin de ne pas endommager le moniteur. Cela risquerait d’entraîner l’annulation de votre garantie.
N'utilisez que des vis et des supports de fixation murale répondant à la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation des accessoires non agréés.
La longueur de la vis de la surface extérieure du capot arrière doit être inférieure à 8mm(0,31 po).
N'utilisez que les vis répondant aux spécifications de la norme VESA.
Le kit de support mural est fourni avec un manuel d'installation et les pièces nécessaires à l'installation.
Le support mural est livré en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur local.
La longueur des vis dépend du modèle de support mural. Vérifiez leur longueur avant de procéder à l'installation.
Pour obtenir plus d'informations, consultez les instructions fournies avec le support mural. ATTENTION REMARQUE Bloc-notes Bloc-notes Capot ArrièreCapot ArrièreVis standardMax.8mm(0,31 po)Modèle Série 22MK4 Série 24MK4 Série 22BK4 Série 24BK4 Mural (A x B) 75 x 75Vis standard M4Nombre de vis 4Modèle Série 27MK4 Série 27BK4 Mural (A x B) 100 x 100Vis standard M4Nombre de vis 4
Ce moniteur est compatible avec la fonction Plug and Play*.* Plug and Play : fonction permettant d’ajouter un périphérique à un ordinateur sans devoir procéder à une reconfiguration ou installer manuellement des pilotes. Connexion HDMI Cette connexion transmet des signaux numériques vidéo et audio de votre PC à l’écran. Connectez le PC et l’écran avec le câble HDMI comme montré dans les illustrations suivantes. Connexion D-SUB Cette connexion transmet des vidéos analogiques du PC au moniteur. Connectez le PC au moniteurà l'aide du câble D-Sub 15 broches comme indiqué ci-dessous.REMARQUES yL’utilisation d’un PC HDMI peut entraîner des problèmes de compatibilité. yUtilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. yTypes de câbles HDMI recommandés : - Câble HDMI
haute vitesse - Câble HDMI
haute vitesse avec Ethernet15 FRA FRANÇAIS Connexion aux périphériques AV Connexion HDMI La connexion HDMI permet de transmettre les signaux vidéo et audio numériques de votre ordinateur ou d’un périphérique AV au moniteur. Connectez l’ordinateur et le périphérique AV au moniteur à l’aide d'un câble HDMI,comme illustré ci-dessous. REMARQUES yL’utilisation d’un PC HDMI peut entraîner des problèmes de compatibilité. yUtilisez un câble certifié sur lequel est apposé le logo HDMI.Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir. yTypes de câbles HDMI recommandés: - Câble HDMI
haute vitesse - Câble HDMI
haute vitesse avec Ethernet yLes périphériques sont vendus séparément. ySi vous utilisez les écouteurs, il peut causer un problème avec la connexion d'un autre appareil externe à l'écran. Par conséquent, il est recommandé d'utiliser des écouteurs droits.Prise angulaire Prise droite REMARQUES
Selon les paramètres audio de l’ordinateur et du périphérique externe, les fonctionnalités du casque d’écoute et des haut-parleurs peuvent être limitées. Branchement d’un casque Connectez un périphérique au moniteur par le port pour casque d’écoute. Connectez le périphérique comme sur l’illustration.(vendus séparément) Connecter un périphérique H/P16 FRA FRANÇAIS
PARAMÈTRES DE L’UTILISATEUR
Activation du menu principal 1 Appuyez sur le bouton du joystick en bas du moniteur.2 Déplacez le joystick vers le haut/bas ( ) et vers la gauche/droite ( ) pour régler les options.3 Appuyez une nouvelle fois sur le bouton du joystick fermez le menu principal.Bouton Statut du menu Description Picture Mode Menu principal désactivéPermet d’activer le menu principal. Menu principal activéFermez le menu principal.(Appuyez longuement sur le bouton pour éteindre le monit- eur) Picture Mode
Menu principal désactivéPermet de régler le niveau du volume du moniteur. (pour le mode HDMI uniquement)Menu principal activéPermet d’accéder aux caractéristiques d’entrée. Menu principal désactivéPermet de régler le niveau du volume du moniteur. (pour le mode HDMI uniquement)Menu principal activéPermet d’accéder aux fonctions du Paramètre. Picture Mode
Menu principal désactivéEntrez dans le menu de Accessibility.Menu principal activéPermet d’éteindre le moniteur. Menu principal désactivéEntrez dans le menu de Accessibility.Menu principal activéEntrez la caractéristique de Mode Image. (pour le mode HDMI uniquement) Fonctions du menu principal Menu principal DescriptionParamètrePermet de configurer les paramètres de l’écran.Mode ImageSélectionner le mode d'image pour atteindre le meilleur effet d'affichage.Source d’entréePermet de régler le mode d’entrée.ÉteindrePermet d’éteindre le moniteur.SortiePermet de sortir du menu principal.Bouton du joystick Mode Image Sortie Source d'entrée Éteindre Paramètre Picture Mode (pour le mode HDMI uniquement)REMARQUES yL’affichage à l’écran de votre moniteur peut différer légèrement des illustrations dans ce manuel. yAu moment où Beep Guide est activé, vous allez accéder à Paramètres en appuyant sur le bouton du joystick.17 FRA FRANÇAIS Paramètre > Configuration RapideFonctionLuminositéRèglez le contraste et la luminosité de l'écran.ContrasteVolumePermet de régler le volume. (pour le mode HDMI uniquement) REMARQUE
Vous pouvez activer ou désactiver le son en déplaçant le bouton du joystick avec la touche dans le menu du volume. Personnalisation des paramètres Paramètre > Source d'entréeFonctionListe des entréesPermet de sélectionner le mode d'entrée.Format d'imagePermet de régler le format d'affichage.Full Wide Permet d'afficher la vidéo en grand écran, quelle que soit l'entrée du signal vidéo. Original Permet d'afficher la vidéo en fonction du format d'affichage de l'entrée du signal vidéo. REMARQUE
Les options peuvent être désactivées à la résolution conseillée (1920 x 1080).18 FRA FRANÇAIS Personnalisation des paramètres Paramètre > Image FonctionMode ImagePerso. Permet à l’utilisateur de régler chaque élément. Le mode Couleur du menu principal peut être réglé.Lecture Permet d’optimiser l’écran pour l’affichage de documents. Vous pouvez éclairer l’écran dans le menu OSD.Photo Optimise la qualité de l’écran pour visionner des photos.Cinema Permet d’optimiser l’écran pour améliorer les effets visuels d’une vidéo.Perception des couleursCe mode est pour les utilisateurs qui ne peuvent pas distinguer le rouge du vert. Il permet à ces utilisateurs de distinguer ces deux couleurs facilement.Jeux Permet d'optimiser l'écran pour les jeux.Ajuster Image Luminosité Règlez le contraste et la luminosité de l'écran.ContrasteNetteté Permet de régler la netteté de l’écran.SUPERRESOLUTION+ Haut Ce mode offre une qualité d’image optimisée lorsque l’utilisateur veut des images nettes. Il convient à des vidéos ou à des jeux de grande qualité.MoyenCe mode offre une qualité d’image optimisée lorsque l’utilisateur veut des images d’une résolution entre basse et haute pour un visi-onnement confortable. Il est efficace pour les vidéos UCC ou SD. Bas Ce mode offre une qualité d’image optimisée lorsque l’utilisateur veut des images lisses et naturelles. Il convient aux images fixes ou à celles qui bougent lentement. Off Sélectionnez cette option pour le visionnement de tous les jours. SUPER RESOLUTION+ est désactivé dans ce mode.Niveau Noir Permet de définir le niveau de décalage (pour le mode HDMI uniquement). yDécalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher. Haut Maintient le taux de contraste de l'écran actuel. Bas Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel. DFC
Ajuste automatiquement la luminosité en fonction de l’écran. Off Désactive la fonction DFC
Ajuster Jeu Temps de RéponseDéfinit le temps de réponse des images affichées en fonction de la vitesse de l’écran. Dans un environnement standard, il est recommandé de sélectionner Rapide Avec une image en mouvement rapide, il est recommandé d’utiliser l’option Faster L’utilisation de l’option Faster peut entraîner l’incrustation de l’image.Faster Règle le temps de réponse à Faster.Rapide Règle le temps de réponse à Rapide.Normal Règle le temps de réponse à normal.Off N’utilise pas la fonction d’amélioration du temps de réponse. REMARQUES
La fonction Perception des couleurs est facultative pour les utilisateurs qui ne peuvent pas distinguer le rouge du vert. Si vous éprouvez un inconfort lors du visionnement, désactivez cette fonction.
Cette fonction peut ne pas distinguer certaines couleurs.19 FRA FRANÇAIS Ajuster Jeu FreeSync Affiche des images naturelles et homogènes en synchronisant la fréquence verticale du signal d’entrée avec celle du signal de sortie. ATTENTION
Carte graphique prise en charge : une carte graphique qui prend en charge FreeSync d’AMD est nécessaire.
Version prise en charge : assurez-vous de mettre à jour la carte graphique selon le dernier pilote.
Pour plus de détails sur les exigences, rendez-vous sur le site Web d’AMD au http://www.amd.com/FreeSync.
Fonction FreeSync activée. Off Fonction FreeSync désactivée. Contrôle des noirs Permet de contrôler le contraste des noirs pour une meilleure visibilité dans les scènes obscures. L’augmentation de la valeur de Black Stabilizer (Contrôle des noirs) éclaircit la zone de faible niveau de gris sur la surface de l’écran. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.) La réduction de la valeur du contrôle des noirs assombrit la zone de faible niveau de gris et augmente le contraste dynamique à l’écran. Cross Hair Le réticule fournit une marque au centre de l'écran pour les jeux de tir à la première personne (FPS). L’utilisateur peut sélectionner le cross hair qui correspond à leur environnement de jeu parmi les quatre cross hair
Lorsque l’écran est éteint ou entre en mode d'économie d'énergie, la carac- téristique de Cross Hair est automatiquement tournée en Off
Ajuster Cou- leur Gamma Mode 1, Mode 2, Mode 3 Plus la valeur gamma est élevée, plus l'image devient sombre. De même, plus la valeur gamma est basse, plus l'image s'éclaircit. Mode 4 Si vous n'avez pas besoin de régler les paramètres de gamma, sélectionnez Mode 4. Températ. Permet de sélectionner la couleur de l’image par défaut. Chaud : permet d’ajouter du rouge à la couleur de l’écran. Moyen : permet de définir la couleur de l’écran à mi-chemin entre le rouge et le bleu. Froid : permet d’ajouter du bleu à la couleur de l’écran. Utilis.: L’utilisateur peut personnaliser les couleurs en rouge, en vert ou en bleu. Rouge/Vert/Bleu Vous pouvez personnaliser les couleurs de l’affichage à l’aide des options Rouge, Vert et Bleu. Ajustement de l’image (pour le mode D-SUB uniquement) Horizontal Déplacer l’image vers la gauche et vers la droite. Vertical Déplacer l’image vers le haut et vers le bas. Horloge Minimiser toutes les barres verticales ou raies visibles sur le fond de l’écran. La dimension horizontale de l’écran changera aussi. Phase Ajuster le foyer de l’affichage. Cet article vous permet de supprimer tout bruit horizontal et d’éclaircir ou aviver l’image des caractères. Résolution (pour le mode D-SUB uniquement) Permet de définir la résolution souhaitée. Cette option est activée uniquement lorsque la résolution de l’écran de votre ordinateur est configurée comme indiqué ci-dessous (pour le mode D-SUB uniquement). REMARQUE Cette fonction est activée uniquement lorsque la résolution de l’écran de votre ordinateur est configu- rée comme indiqué ci-dessous, à moins que la résolution de sortie de votre ordinateur soit incorrecte. 1024 x 768, 1280 x 768, 1360 x 768, 1366 x 768, Off (Désactivé) 1280 x 960, 1600 x 900, Off (Désactivé) 1440 x 900, 1600 x 900, Off (Désactivé) Réinitialiser l'image Voulez-vous réinitialiser les paramètres? Non Suprimer la selection. Oui Permet de revenir aux paramètres par défaut.20 FRA FRANÇAIS Paramètre > Général FonctionLangue Permet de définir la langue dans laquelle les noms de commandes sont affichés. SMART ENERGY SAVING Haut Permet d'économiser de l'énergie à l'aide de la fonction SMART ENERGY SAVING haute efficacité.Bas Permet d'économiser de l'énergie à l'aide de la fonction SMART ENERGY SAVING basse efficacité.Off Permet de désactiver la fonction SMART ENERGY SAVING.Veille AutomatiqueL’écran passe automatiquement en mode de veille après une certaine période.OSD VerrouillerCette fonction désactive la configuration et le réglage des menus. Active la fonction OSD Verrouiller. REMARQUE
Toutes les fonctions sont désactivées, à l'exception de OSD Verrouiller mode, Luminosité, Contraste, Source d'entrée, Information, Volume. Off Désactive la fonction OSD Verrouiller. Information L'affichage d'information sera montré le Modèle, Numéro de série, Temps d'utilisation total, Résolution.Réinitialise Voulez-vous réinitialiser les paramètres? Non Suprimer la selection. Oui Permet de revenir aux paramètres par défaut. Personnalisation des paramètres
L’enregistrement des données dépend du Panneau. Ainsi, ces valeurs devraient être différentes de chaque panneau et les fourniseurs des panneaux. En cas de l'option
Bas , la luminance du moniteur diminue ou augmente d’après la source. REMARQUE21 FRA FRANÇAIS DÉPANNAGE Effectuez les vérifications suivantes avant de nous joindre. Aucune image ne s’affiche.Le cordon d’alimentation du moniteur est-il bien branché?
Vérifiez que le cordon d’alimentation est correctement branché dans la prise d’alimentation.Le message « Coupure » est-il affiché?
Ce message s’affiche lorsque le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale du moniteur. Consultez la section « Caractéristiques du produit » de ce manuel pour reconfigurer l’écran.Voyez-vous un message de « Pas de Signal sur l’écran ou de l’écran noir.?
Lorsque l’écran reste « Pas de Signal », il passe au mode DPM.
Ce message apparaît lorsque le câble de signal entre le PC et le moniteur est déconnecté ou manquant. Vérifiez le câble et reconnectez-le.
Vérifiez la situation de PCVous ne pouvez pas sélectionner certaines fonctions dans l’OSD.Certaines des fonctions sont-ellesindisponibles lorsque vous appuyezsur le bouton Menu?
Vous pouvez déverrouiller les commandes OSD à tout moment en entrant dans le menu de verrouillage de l’OSD et en désactivant certaines fonctions. yAllez dans Panneau de configuration ► Affichage ► Paramètres et vérifiez si la fréquence ou la résolution ont été modifiées. Si c’est le cas, reconfigurez la carte vidéo en fonction de la résolution recommandée. ySi la résolution de la carte vidéo n’est pas celle recommandée (optimale), le texte risque d’être flou, les images indistinctes, la zone d’affichage incomplète ou mal centrée. Sélectionnez la résolution recommandée. yLa méthode de réglage peut différer d’un ordinateur ou d’un système d’exploitation à un autre. Il se peut que la carte vidéo ne prenne pas en charge certaines résolutions. Le cas échéant, contactez le fabricant de l’ordinateur ou de la carte vidéo. yMaintenez la geste appropriée lors de l'utilisation du moniteur, sinon l'écran ne peut pas être optimisé. ATTENTION L’image n’est pas correcte.Les couleurs à l’écran sont monochromes ou anormales.
Vérifiez que le câble de signal est bien connecté. Au besoin, utilisez un tournevis pour le resserrer.
Assurez-vous que la carte vidéo est bien insérée dans son emplacement.
Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (vraies couleurs). Panneau de configuration
Paramètres L’écran scintille. Vérifiez si l’écran est réglé au mode entrelacé. Si oui, sélectionnez la résolution recommandée.Le message « Moniteur non reconnu, moniteur Plug and Play (VESA DDC) trouvé » s’affiche-t-il?Avez-vous installé le pilote d’affichage?
Assurez-vous d’installer le pilote d’affichage à partir de notre site: http://www.lg.com
Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.L’affichage est instable.Avez-vous sélectionné la résolutionappropriée?
Si vous avez sélectionné la résolution HDMI 1 080i 60/50 Hz (entrelacée),il est possible que l’écran scintille. Modifiez la résolution à 1 080P ou sélectionnez la résolution recommandée.22 FRA FRANÇAIS
CARACTÉRISTIQUES DU PRODUIT
Série 22MK4 Série 22BK4 Écran ACLType TFT (Thin Film Transistor) Écran ACL (Affichage à cristaux liquides) Distance entre pixels 0,24795 mm x 0,24795 mmRésolutionRésolution maximale 1920 x 1080 à 75 Hz (HDMI)1920 x 1080 à 60 Hz (D-sub)Résolution recommandée 1920 x 1080 à 60 HzSignal vidéo Fréquence horizontale HDMI : 30 kHz à 85 kHzD-SUB: 30 kHz à 83 kHzFréquence verticale HDMI-PC: 56 Hz až 75 Hz-AV: 50 Hz až 61 HzD-SUB: 56 Hz až 75 HzSynchronisation Sync. séparée, NumériqueConnecteur d'entréeHDMI IN, D-SUB IN, H/P OUTAlimentation19 V 1,3 A ou 19 V 0,8 AConsommation électrique Mode de fonctionnement : 19,7 W Typ. (Condition de sortie d’usine) *Mode veille : ≤ 0,3 W **Mode hors tension : ≤ 0,3 WAdaptateur ca/ccType ADS-40SG-19-3 19025G, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPG-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPI-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPB-2, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSG-19 19025EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25SFA-19-3 19025E, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPB-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type LCAP21, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP51, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type WA-24C19FS, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FU, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FK, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FB, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FN, fabriqué par Asian Power Devices Inc.ou Type DA-24B19, fabriqué par Asian Power Devices Inc.Rendement: 19 V 1,3 A23 FRA FRANÇAIS Type ADS-18SG-19-3 19016G, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-18FSG-19 19016GPG, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-18FSG-19 19016GPI, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-18FSG-19 19016GPCU, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-18FSG-19 19016GPB, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25SFA-19-3 19016E, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPBR-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPI-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPB-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSF-19 19016EPG, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type LCAP42, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP36-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP36-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP36-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP36-U, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type DA-16C19, fabriqué par Asian Power Devices Inc. ou Type WA-16D19FG, fabriqué par Asian Power Devices Inc. ou Type WA-16E19FA, fabriqué par Asian Power Devices Inc. Rendement: 19 V 0,84 A Conditions d’utilisation Température de fonctionnement Taux d’humidité de fonctionnement De 0°C à 40°C Moins de 80 % Température d’entreposage Taux d’humidité d’entreposage De -20°C à 60°C Moins de 85 % Dimensions Dimensions du moniteur (largeur x hauteur x profondeur) Avec support 509,6 mm x 395,8 mm x 181,9 mm Sans support 509,6 mm x 305,7 mm x 38,5 mm Poids (sans emballage) Avec support 2,8 kg Sans support 2,5 kg Ces caractéristiques peuvent être modifiées sans préavis pour refléter l’amélioration de certaines fonctionnalités.
- Le niveau de consommation d’énergie peut être différent selon l’état de fonctionnement et le réglage du moniteur.
- La consommation d’énergie en mode commuté est mesurée selon l’essai du standard LGE (mode blanc à plein, résolution maximale). ** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).24 FRA FRANÇAIS Série 24MK4 Série 24BK4
CARACTÉRISTIQUES DU PRODUIT
Écran ACLType TFT (Thin Film Transistor) Écran ACL (Affichage à cristaux liquides) Distance entre pixels 0,2745 mm x 0,2745 mmRésolutionRésolution maximale 1920 x 1080 à 75 Hz (HDMI)1920 x 1080 à 60 Hz (D-sub)Résolution recommandée 1920 x 1080 à 60 HzSignal vidéo Fréquence horizontale HDMI : 30 kHz à 85 kHzD-SUB: 30 kHz à 83 kHzFréquence verticale HDMI-PC: 56 Hz až 75 Hz-AV: 50 Hz až 61 HzD-SUB: 56 Hz až 75 HzSynchronisation Sync. séparée, Numériqu Connecteur d'entréeHDMI IN, D-SUB IN, H/P OUTAlimentation19 V 1,3 AConsommation électrique Mode de fonctionnement : 26 W Typ. (Condition de sortie d’usine) *Mode veille : ≤ 0,3 W **Mode hors tension : ≤ 0,3 WAdaptateur ca/ccType ADS-40SG-19-3 19025G, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPG-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPI-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPB-2, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSG-19 19025EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25SFA-19-3 19025E, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPCU-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPBR-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPI-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPG-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPB-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type LCAP21, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP51, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type WA-24C19FS, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FU, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FK, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FB, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FN, fabriqué par Asian Power Devices Inc.ou Type DA-24B19, fabriqué par Asian Power Devices Inc.Rendement: 19 V 1,3 AConditions d’utilisationTempérature de fonctionnementTaux d’humidité de fonctionnementDe 0°C à 40°CMoins de 80 %Température d’entreposageTaux d’humidité d’entreposageDe -20°C à 60°CMoins de 85 %25 FRA FRANÇAIS Dimensions Dimensions du moniteur (largeur x hauteur x profondeur) Avec support 555 mm x 421 mm x 181,9 mm Sans support 555 mm x 330,9 mm x 38,4 mm Poids (sans emballage) Avec support 3,1 kg Sans support 2,8 kg Ces caractéristiques peuvent être modifiées sans préavis pour refléter l’amélioration de certaines fonctionnalités.
- Le niveau de consommation d’énergie peut être différent selon l’état de fonctionnement et le réglage du moniteur.
- La consommation d’énergie en mode commuté est mesurée selon l’essai du standard LGE (mode blanc à plein, résolution maximale). ** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).26 FRA FRANÇAIS Série 27MK4 Série 27BK4
CARACTÉRISTIQUES DU PRODUIT
Écran ACL Type TFT (Thin Film Transistor) Écran ACL (Affichage à cristaux liquides) Distance entre pixels 0,31125 mm x 0,31125 mmRésolution Résolution maximale 1920 x 1080 à 75 Hz (HDMI)1920 x 1080 à 60 Hz (D-sub)Résolution recommandée 1920 x 1080 à 60 HzSignal vidéo Fréquence horizontale HDMI : 30 kHz à 85 kHzD-SUB: 30 kHz à 83 kHzFréquence verticale HDMI-PC: 56 Hz až 75 Hz-AV: 50 Hz až 61 HzD-SUB: 56 Hz až 75 HzSynchronisation Sync. séparée, NumériqueConnecteur d'entrée HDMI IN, D-SUB IN, H/P OUTAlimentation 19 V 1,3 AConsommation électrique Mode de fonctionnement : 23 W Typ. (Condition de sortie d’usine) *Mode veille : ≤ 0,3 W **Mode hors tension : ≤ 0,3 WAdaptateur ca/cc Type ADS-40SG-19-3 19025G, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPG-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPI-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-40FSG-19 19025GPB-2, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSG-19 19025EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25SFA-19-3 19025E, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPCU-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPBR-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPI-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPG-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type ADS-25FSF-19 19025EPB-1, fabriqué par SHENZHEN HONOR ELECTRONICou Type LCAP21, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP26-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type LCAP51, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISEou Type WA-24C19FS, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FU, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FK, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FB, fabriqué par Asian Power Devices Inc.ou Type WA-24C19FN, fabriqué par Asian Power Devices Inc.ou Type DA-24B19, fabriqué par Asian Power Devices Inc.Rendement: 19 V 1,3 AConditions d’utilisation Température de fonctionnementTaux d’humidité de fonctionnementDe 0°C à 40°CMoins de 80 %Température d’entreposageTaux d’humidité d’entreposageDe -20°C à 60°CMoins de 85 %27 FRA FRANÇAIS Dimensions Dimensions du moniteur (largeur x hauteur x profondeur) Avec support 625,6 mm x 468,7 mm x 204,1 mm Sans support 625,6 mm x 375,2 mm x 44 mm Poids (sans emballage) Avec support 4,6 kg Sans support 4,2 kg Ces spécifications sont sujettes à modification sans préavis.
- Le niveau de consommation d'énergie peut être différent en état de fonctionnement et le réglage du moniteur.
Source d'entrée 2 Source d'entrée - Liste des entrées 2 1 Source d'entrée - Liste des entrées - D-SUB
Source d'entrée - Liste des entrées - HDMI
Source d'entrée - Format d'image 2 2 Source d'entrée - Format d'image - Full Wide
Source d'entrée - Format d'image - Original
Image - Ajuster Jeu - Temps de Réponse - Rapide
Image - Ajuster Jeu - Temps de Réponse - Off
Image - Ajuster Jeu - FreeSync 3 3 2 Image - Ajuster Jeu - FreeSync - On 3 3 2 1 Image - Ajuster Jeu - FreeSync - Off 3 3 2 2 Image - Ajuster Jeu - Contrôle des noirs 3 3 3 Image - Ajuster Jeu - Contrôle des noirs 3 3 3 1 Glisseur Image - Ajuster Couleur 3 4 Image - Ajuster Couleur - Gamma 3 4 1 Image - Ajuster Couleur - Gamma - Mode
Image - Ajuster Couleur - Températ. 3 4 231 FRA FRANÇAIS Menu lieu Image - Ajuster Couleur - Températ. - Utilis.
Image - Ajuster Couleur - Températ. - Chaud
Image - Ajuster Couleur - Températ. - Moyen
Image - Ajuster Couleur - Températ. - Froid
Image - Ajuster Couleur - Rouge 3 4 3 Image - Ajuster Couleur - Rouge 3 4 3 1 Glisseur Image - Ajuster Couleur - Vert 3 4 4 Image - Ajuster Couleur - Vert 3 4 4 1 Glisseur Image - Ajuster Couleur - Bleu 3 4 5 Image - Ajuster Couleur - Bleu 3 4 5 1 Glisseur Image - Ajustement de l’image (Pour le mode D-sub uniquement)
Glisseur Image - Ajustement de l’image (Pour le mode D-sub uniquement) - Vertical
Glisseur Image - Ajustement de l’image (Pour le mode D-sub uniquement) - Horloge
Image - Ajustement de l’image (Pour le mode D-sub uniquement) - Horloge
Glisseur Image - Ajustement de l’image (Pour le mode D-sub uniquement) - Phase
Image - Ajustement de l’image (Pour le mode D-sub uniquement) - Phase
Glisseur Image - Résolution (Pour le mode D-sub uniquement)
Image - Résolution (Pour le mode D-sub uniquement) - 1280*768
Image - Résolution (Pour le mode D-sub uniquement) - 1366*768
Image - Résolution (Pour le mode D-sub uniquement) - Off
Image - Résolution (Pour le mode D-sub uniquement) - 1600*900
Menu lieu Image - Résolution (Pour le mode D-sub uniquement) - Off
Image - Résolution (Pour le mode D-sub uniquement) - 1440*900
Image - Résolution (Pour le mode D-sub uniquement) - 1600*900
Image - Résolution (Pour le mode D-sub uniquement) - Off
Image - Réinitialiser l'image 3 7 Image - Réinitialiser l'image - Non 3 7 1 Image - Réinitialiser l'image - Oui 3 7 2 Général - Langue 4 1 Général - Langue - Anglais 4 1 1 Général - Langue - Allemand 4 1 2 Général - Langue - Français 4 1 3 Général - Langue - Espanol 4 1 4 Général - Langue - Italien 4 1 5 Général - Langue - Suédois 4 1 6 Général - Langue - Finlandais 4 1 7 Général - Langue - Portugais 4 1 8 Général - Langue - Portugais (Brésil) 4 1 9 Général - Langue - Polonais 4 1 10 Général - Langue - Russe 4 1 11 Général - Langue - Grec 4 1 12 Général - Langue - Ukrainien 4 1 13 Général - Langue - Chinois 4 1 14 Général - Langue - Chinois traditionnel 4 1 15 Général - Langue - Japonais 4 1 16 Général - Langue - Coréen 4 1 17 Général - Langue - Hindi 4 1 18 Général - SMART ENERGY SAVING 4 2 Général - SMART ENERGY SAVING - Haut
Général - SMART ENERGY SAVING - Off 4 2 3 Général - Veille Automatique 4 3 Général - Veille Automatique - 8H 4 3 1 Général - Veille Automatique - 6H 4 3 2 Général - Veille Automatique - 4H 4 3 3 Général - Veille Automatique - Off 4 3 432 FRA FRANÇAIS Menu lieu Général - OSD Verrouiller 4 4 Général - OSD Verrouiller - On 4 4 1 Général - OSD Verrouiller - Off 4 4 2 Général - Information 4 5 Général - Information 4 5 1 Général - Restaurer les paramètres initiaux
Général - Restaurer les paramètres initiaux - Non
Général - Restaurer les paramètres initiaux - Oui 4 6 2Déclaration de conformité du fournisseur Nom de commerce LG Partie responsable LG Electronics USA, Inc. Adresse 111 Sylvan Avenue, North Building, Englewood Cliffs,NJ 07632 E-mail lg.environmental@lge.com Le modèle et le numéro de série du produit se trouvent au dos et sur un côté du produit. Enregistrez-les ci-dessous dans le cas où vous avez besoin du service. Modèle N° de série
