Motion MC6 - Haut-parleur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur à deux voies avec un tweeter électrostatique et un woofer de 6,5 pouces.
Réponse en fréquence	50 Hz - 25 kHz.
Impédance	4 ohms.
Puissance recommandée	50 - 200 watts.
Dimensions	Haut-parleur de 36,5 cm de hauteur, 20,3 cm de largeur, 10,2 cm de profondeur.
Poids	7,7 kg.
Utilisation	Idéal pour une utilisation en home cinéma ou en système audio haute-fidélité.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Compatible avec les amplificateurs de faible à moyenne puissance, design élégant et moderne.

FOIRE AUX QUESTIONS - Motion MC6 Martin Logan

Comment connecter le Martin Logan Motion MC6 à un amplificateur ?

Pour connecter le Martin Logan Motion MC6 à un amplificateur, utilisez des câbles de haut-parleur de qualité. Branchez le fil positif (rouge) à la borne positive de l'amplificateur et à la borne positive du haut-parleur, et faites de même pour le fil négatif (noir).

Quel type de câbles de haut-parleur devrais-je utiliser ?

Il est recommandé d'utiliser des câbles de haut-parleur en cuivre de haute qualité, d'une section d'au moins 16 AWG pour des longueurs allant jusqu'à 15 mètres. Pour des longueurs plus importantes, envisagez d'utiliser un câble de section 14 AWG.

Comment positionner le Martin Logan Motion MC6 pour une meilleure acoustique ?

Pour une meilleure acoustique, placez le Martin Logan Motion MC6 à environ 30 cm des murs arrière et latéraux. Idéalement, il devrait être à hauteur d'oreille lorsque vous êtes assis. Évitez les coins pour réduire les résonances indésirables.

Le Martin Logan Motion MC6 est-il compatible avec un système home cinéma ?

Oui, le Martin Logan Motion MC6 peut être utilisé dans un système home cinéma comme haut-parleur avant, surround ou même en configuration stéréo avec d'autres haut-parleurs de la même gamme.

Que faire si le haut-parleur ne fonctionne pas ?

Vérifiez d'abord les connexions de câblage pour assurer qu'elles sont sécurisées. Assurez-vous que l'amplificateur est allumé et que le volume est réglé correctement. Testez également avec une autre source audio pour éliminer les problèmes liés à la source.

Comment nettoyer mon Martin Logan Motion MC6 ?

Pour nettoyer le Martin Logan Motion MC6, utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs et ne pas utiliser d'eau pour nettoyer les grilles ou la surface du haut-parleur.

Quelle est la puissance maximale recommandée pour le Motion MC6 ?

Le Martin Logan Motion MC6 a une puissance nominale de 150 Watts et une impédance de 4 Ohms. Il est recommandé de ne pas dépasser ces valeurs pour éviter d'endommager le haut-parleur.

Le Martin Logan Motion MC6 est-il livré avec une garantie ?

Oui, le Martin Logan Motion MC6 est généralement livré avec une garantie limitée de 5 ans, couvrant les défauts de fabrication. Consultez les détails spécifiques de la garantie auprès de votre revendeur.

MODE D'EMPLOI Motion MC6 Martin Logan

Manuel de l'utilisateur

Motion MARTIN LOGAN

Enregistrez votre garantie en ligne à l'adresse suivante: www.MartinLogan.com.

Check-list du contenu 23

Avertissements de sécurité et recyclage des DEEE. 24

Grilles carrees, supports de pre-installation et boîtiers arrêté 24

Protégézvoireinvestissement. 27

Rodage 27

Positionnement général du haut-parleur 27

Options de placement (tous les modèles) . . 28

Options de placement (Haut-parleur MC6-HT cible) 29

Raccordement. 30

Installation 30

Montage au plafond (en image). 31

Montage mural (en image) 32

Peindre la grille du haut-parleur 33

FAQ et depannage 34-35

Garantie et service 36

Spécifications 37

Check-list du contenu

Vous trouvez ci-joint les éléments suivants pour votre nouveau haut-parleur MartinLogan.

Avertissements de sécurité et recyclage des DEEE

L'éclair avec symbole en pointe de flèche à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, qui peut être d'une amplitude suffisamment élevé pour constituer un risque de chic électrique.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour signaler à l'utilisateur la présence d'instructions importantes de fonctionnement et d'entretien (maintenance) dans la documentation accompagnant l'appareil.

Le feu à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur sur la possibilité de creator un risque d'incendie s'il ne suit pas les instructions.

Le signe du dollar dans un triangle équilatéral est prévu pour avertir l'utilisateur qu'il risque de causeur des dommages dont la réparation pourrait être couteuse s'il ne suit pas les instructions.

AVERTISSEMENT!

• Confiez l'entretien à un technicien qualifié.
• Veuillez ne pas exposer ce module à l'humidité afin d'éviter tout risque d'incendie ou de chic electrique.
• Veuillez éteindre l'amplificateur en cas de conditions anormales.
  Veillez a ne pas dépasser la puissance nominale du hautparleur.

Conformément à la directive de l'Union europeenne relative aux déchets d'équipements électriques etlectroniques (DEEE) en vigueur depuis le 13 août 2005, nous souhaitons vous informer que ce produit peut contenir des matériaux réglementés dont l'élimination, conformément à la directive DEEE, nécessite une réutilisation particulière et le traitement du recyclage.

C'est pourquoi Martin Logan a pris des dispositions avec ses distributeurs dans les pays membres de l'Union europeenne pour collecter et recycler ce produit gratuitement. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit, envoyer un courriel à [e-mail] ou consulter le localisateur de distributeurs à www.martinlogan.com.

Veuillez notes que celui ce produit relève de la directive DEEE. Lorsque vous vous débarrasssez de l'emballage et des autres matériaux d'expédition, nous vous encourgeons à recycler ces articles par les voies habituelles.

Grilles carrees, supports de pre-installation et boîtiers arrêté

Des grilles carrees, des supports de pre-installation et des boîtiers de rétrofit sont disponibles pour certaines enceintes architecturales MartinLogan Motion Series. Contactez vous revendeur pour connaître la disponibilité.

MC4/6/8: Hautparleurs multiples, audio distribué.

MC6-HT: Haut-parleurs avant gauche et droit.

MC6-HT: Hautparleurs avant gauche, central et droit.

MC6-HT: Canaux surround non directs dans un système à 5.1 canaux.

MC6-HT: Canal arrirée non direct dans un système à 6.1 canaux.

MC6-HT: Non-direct canaux
arrière dans un système à 7,1 canaux.

MC6-HT: Canaux surround et arrête à rayonnement direct dans un système à 7,1 canaux.

MC6-HT + MC4/6/8: Rayonnement direct des canaux avant, central gauche, surround et arrêt dans un système 7.1.4 canaux avec haut-parleurs de hauteur Almos.

Protégex notre investissement

• Utilisez un amplificateur qui correspond approximativement à la puissance spécifique du haut-parleur.
• Pour éviter tout dégats, baissez le volume si le son du haut-parleur se distord, s'il est dur ou si les basses commencent à se casser.
• Les contrôles de tonalité et les égaliseurs peuvent augmenter la probabilité de distorsion, en particulier à des volumes élevés. Utilisez ces réglages avec moderation.

Rodage

Lorsque vous commencez à utiliser vos haut-parleurs, ils peuvent sembler un peu faibles au niveau des basses, en raison des composants de haute qualité et de longue durée de vie utilisés dans les haut-parleurs. Prévoyez environ 72 heures de rodage à 90 dB (niveau d'écoute modérés) avant toute écoute critique.

Positionnement général du haut-parleur

Choix de la position de montage

La rigidité des murs entraine un meilleur son

Atteindre une imagerie supérieure

L'équilibre entre les surfaces dures et couples améliore les performances en haute et moyenne fréquence

Équilibrage du rendement des basses

L'emplacement en coin de ces haut-parleurs renforcera le rendement des basses. Si vous souhaitez un rendement équilibré sur l'ensemble du spectre audio, évitez de monter ces haut-parleurs dans un coin.

• Lorsque vousCHOISSEZ un placement,veuillez suivre ces recommandations simples. Gardez a l'esprit qu'il ne s'agit que de recommandations et que les besoin particuliers de votre installation peuvent nécessiter un autre choix :

• Placez-les à une distance minimale de 30 cm par rapport à tout coin de mur.

• Placez les façades/centres à une distance égale entre 3 et 4,3 mètres de la position d'écoute.
  MC4, MC6, MC6-HT, et MC8: Installez uniquement au plafond.

Options de placement (tous les modèles)

Les haut-parleurs architecturaux de la série Motion mettent en vedette le Folded Motion Tweeter ou FMT de MartinLogan. Ce tweeter unique à couche mince présente un modele de dispersion contrôleé de 80^ par 80^ . Ce "cône de son" contrôle peut être extrémement utile pour éviter les réflexions sonores dans la piece, qui autrement entraîneraient une diminution de la qualité du son. Pour obtenir des résultats optimaux, il convient de préter attention à la position de montage afin de s'assurer que la zone d'écoute principale se trouve dans le diagramme de dispersion du tweeter. N'oubliez pas que plus l'auditeur est éloigné du haut-parleur, plus la zone de couverture du tweeter s'élargit. En raison de la dispersion uniforme du FMT, la dispersion des haut-parleurs Motion In-wall reste la même que le haut-parleur soit monté horizontally ou verticallement. La dispersion contrôle est un outil qui permet d'obtenir une meilleure qualité sonore là où c'a compte également, c'est-à-dire dans vos oreilles! La dispersion du FMT peut être utilisée pour aider à eliminer les réflexions sonores indésirables ou à réduire les "fuites sonores" indésirables dans d'autres zones de la maison, en particulier dans les plans d'étage ouverts.

Applications stéreo et Home Cinéma (sans illustration)

Les haut-parleurs muraux et au plafond de la série MartinLogan Motion sont ideaux pour les installations de Home Cinéma stéreo à deux canaux et multicanaux. Les directives de la section précédente s'appliquent aux haut-parleurs muraux et au plafond.

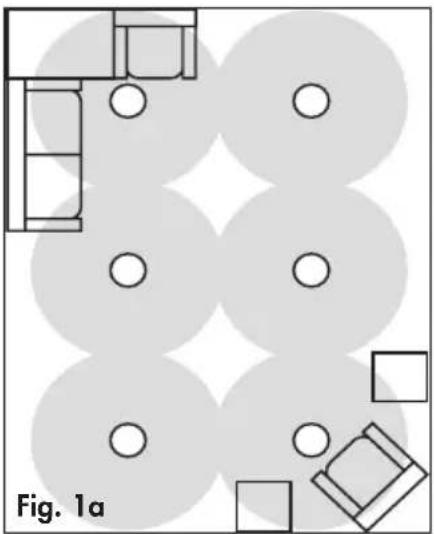

Haut-parleurs multiples, audio distribué (Fig. 1a)

Dans les grands espaces (bureau, etc.), plusieurs haut-parleurs peuvent etre utilisés pour eliminer les desequilubes sonores qui se produisent avec des hautparleurs stereo séparés lorsque les personnes se déplacent dans la piece ou sont assises plus pres d'un hautparleur que de I'autre. Positionnez les haut-parleurs de maniere a obtaining la couverture sonore la plus large possible dans la zone d'ecoute principale. Le MC6-HT incline peut etre utile pour aider a orienter et a concentrer le son vers une zone que vous essayez de couvir.

Options de placement (Haut-parleur MC6-HT Speaker cible)

Les haut-parleurs MC6-HT sont optimisés pour une utilisation dans des pieces dont la hauteur de plafond est comprise entre 2,4 et 2,74 metres. Dirigez le tweeter vers la position d'écoute principale. Pour une clarté globale et des performances équilibrées dans les basses, ces haut-parleurs doivent être montés au plafond à une distance de 30 cm ou plus du mur, comme indiqué sur les figures 2a à 4a.

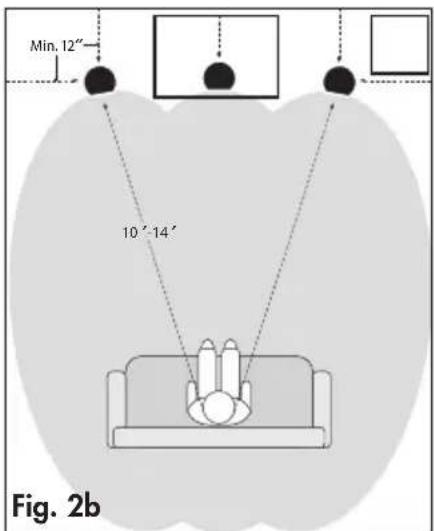

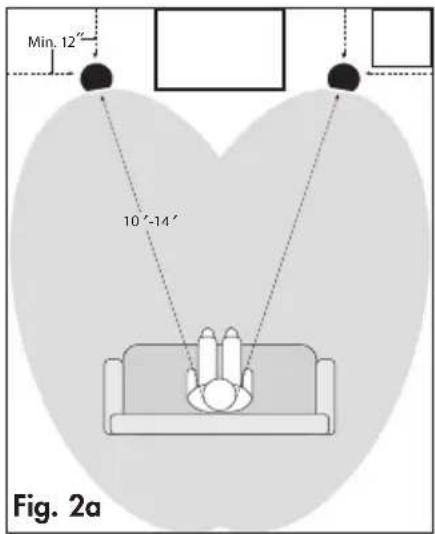

Placement du canal avant (Fig. 2a & 2b)

Suivez les directives générales pour le positionnement des haut-parleurs fournies au début de la section principale en gardant à l'esprit que la distance entre les haut-parleurs avant et votre zone d'écoute principale doit être de 3 à 4,3 m, comme indiqué. Dirigez l'ensemble des haut-parleurs vers la position d'écoute principale.

Surround/placement arrriere à rayonnement non direct (Fig. 3a-3c)

Ces haut-parleurs sont également parfaits pour une utilisation en surround ou en surround cannaux arrière. En orientant le haut-parleur de maniere à ce que le son rebondisse sur les murs, on cree un champ sonore envelopppant et reverbérant. N'oubliez pas que les haut-parleurs doivent etre montes a 30 cm ou plus du mur.

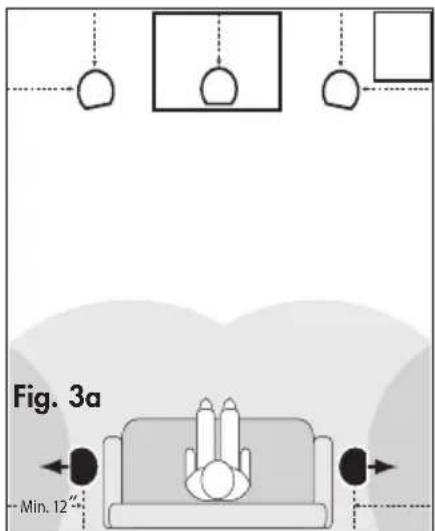

• 5.1-Placement du surround canal (Fig. 3a): Placez un haut-parleur de chaque cote de la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers les parois laterales.

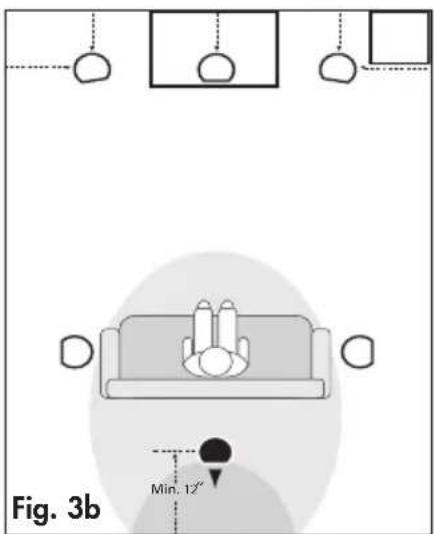

• 6.1- Placement du canal arrêté (Fig. 3b) : Commencez par "5. Placement du surround canal 5.1" (ci-dessus). Centrer un haut-parleur derrière la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers le mur arrêté.

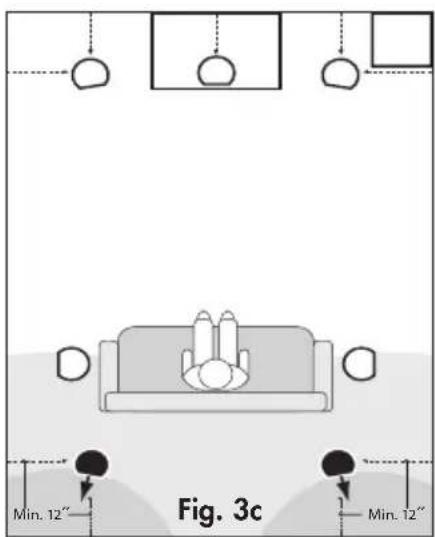

  7.1- Placement du canal arrière (Fig. 3c): Commencez par "5. Placement du surround canal 5.1" (ci-dessus). Placez une autre paire d'hauts parleurs MC6-HT derriere la zone d'écoute, l'un légrement à droite, l'autre légrement à gauche, l'ensemble des haut-parleurs étant diriges vers le fond de la piece comme indiqué.

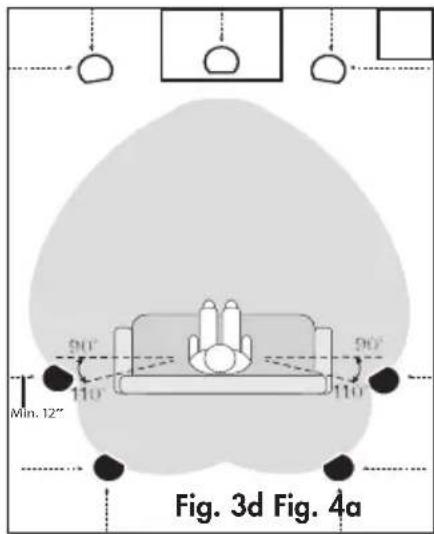

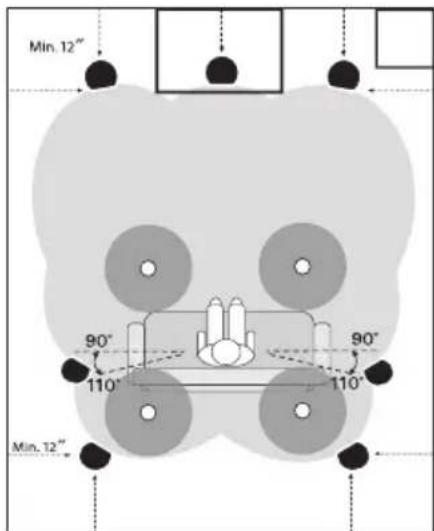

Placement du surround/arrière centre à radiation direct

Le MC6-HT peut être utilisé comme haut-parleur à radiation directe, positionné avec l'ensemble des hautparleurs diriges vers la zone d'écoute. Utilisez la Fig.3d ou 4a comme guide de positiennentment pendant que vous expérimentez pour obtenir un son surround optimal dans votre piece.

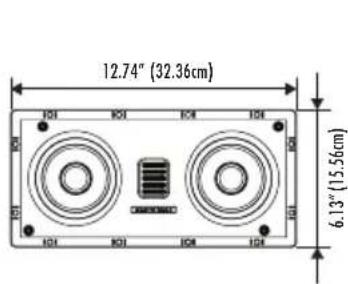

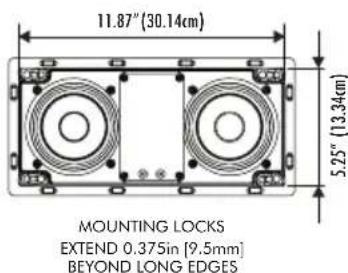

Le MW4-LCR est un veritable modèle gauche, centre, droite ("LCR") qui peut être utilisé dans n'importe qu'elle position murale dans une installation stéreo ou home cinema. Ce modele est concu pour être monté verticalément ou horizontallyment selon les besoin ou les exigences de votre installation.

Raccordement

Raccordez la borne rouge (+) de l'amplificateur à la borne rouge (+) du haut-parleur. Raccordez la borne noire (-) de l'amplificateur à la borne noire (-) du haut-parleur.

Installation

NOTE: Ces instructions supposent que la surface de montage est constituée d'un cadre en bois standard et d'une construction en cloison seche standard. Si vous souhaitez monter les haut-parleurs sur un autre type de matériel, vous doivent contacter un entrepreneur agréé.

NOTE: Consultez votre revendeur local pour les supports de pré-installation pour les nouvelles constructions, les grilles carrees (modèles encastrés au plafond uniquement) et les boîtiers arrêté (modèles encastrés au plafond uniquement) (accessoires vendus séparément).

NOTE: Bien qu'il soit possible d'utiliser un tournevis manuel pour l'installation, nous suggerons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de casser les pince, réglez votre perceuse sur un réglage de VITESSE ÉLEVée mais de COUPLE FAIBLE. Un réglage de puissance élevé n'est PAS nécessaire et peut provoquer des fissures ou des ruptures des pince sous l'effet de la force supplémentaire. De tels dommages ne sont pas couverts par la garantie.

AVERTISSEMENT! Avant l'installation, vérifie les codes de construction locaux pour vous assurer qu'ils sont conformes aux réglementations locales.

AVERTISSEMENT! Avant l'installation, vérifie qu'il n'y a pas d'obstacles derrière les cloisons sèches. Pour ce faire, faites un petit trou, en coupant à un angle de 45^ (cela facilititera la réparation du trou si des obstructions sont trouées). Ne découverte le trou de montage qu'après avoir vérifié qu'il n'y a pas d'obstructions derrière le mur sec. AVERTISSEMENT! N'utilise que des câbles de haut-parleurs prévus pour une utilisation murale. La norme UL est CL2, CL3 et CM. La norme CSA est FT4.

AVERTISSEMENT! Éteignez votre amplificateur avant d'étabir ou de rompre toute connexion de signal.

Outils recommendés

• Détector de poteaux

Couteau/scie pour cloisons sèches

Perceuse électrique

Ruban adhesif a faible adherence

• Stylo ou crayon pointu

• Dénucleurs de fils

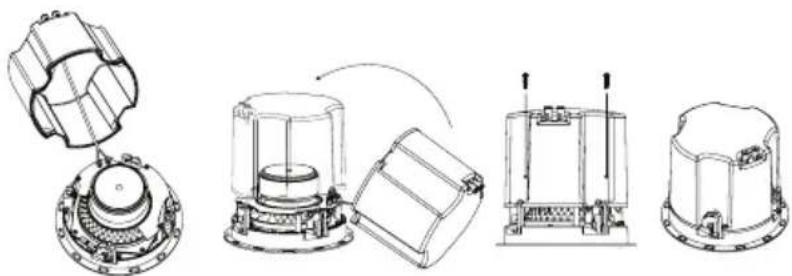

NOTE : Des boîtiers rétrofusibles sont disponibles pour tous les haut-parleurs de la série Motion installés au plafond. Ces boîtiers arrêté réduisent le son qui "fuit" dans la zone située au-dessus de l'endetroit où le haut-parleur est installé. Par exemple, si vous installez un home cinema en bas et qu'il y a des espaces de vie directement au-dessus de l'endetroit où les haut-parleurs sont installés, il peut être souhaitable d'utiliser ces boîtiers arrêté pour aider à containir le son afin qu'il ne perturbe pas ceux qui se trouvent au-dessus des haut-parleurs.

Installation et raccordement des haut-parleurs (en images)

NOTE: Si les pinces ne sont pas regliées dans la bonne position, utilisez un tournevis pour tourner les vis dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pinces soient dans la bonne position.

Montage au plafond

Fig. 5 a

Fig. 5 b

Fig. 5 c

Fig. 5 d

Fig. 5 e

Fig.6a

Fig.6b

Fig.6c

Fig.6d

Fig.6e

Fig.6f

1. Si le modele compeote un centre amovible, retirez-le a ce moment.
2. À l'aide d'un détector de poteaux, placez le gabarit complètement entre les poteaux muraux ou les solives de plafond. MC4, MC6, MC6-HT et MC8 : Installez uniquement au plafond.

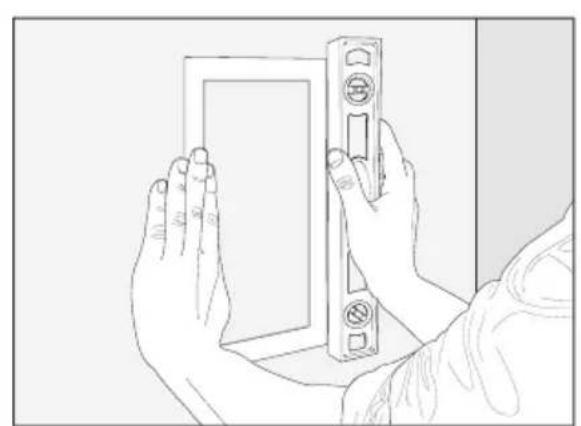

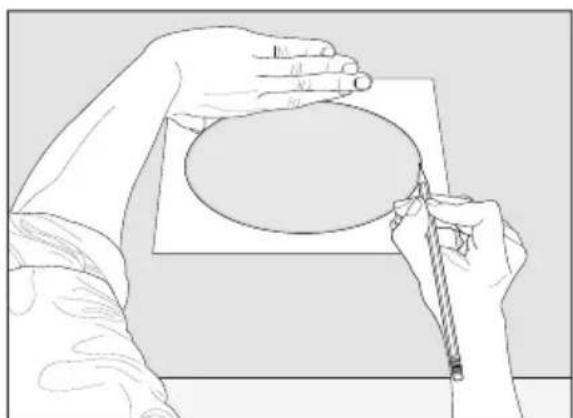

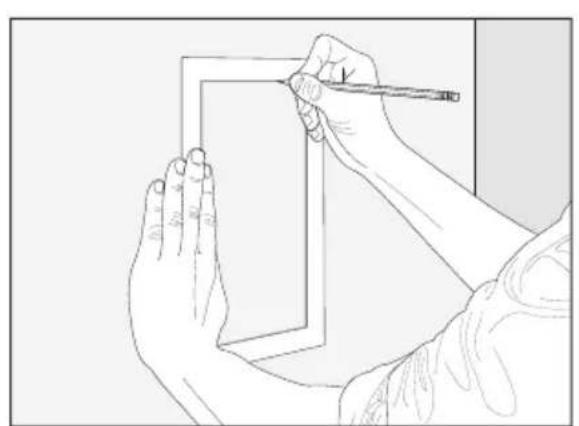

3. Maintenez ou collez le gabarit en place et marquez la découverte avec un crayon. Pour les haut-parleurs rectangulaires, mettez le gabarit à niveau avant de marquer (figures 5a, 6a et 6b).

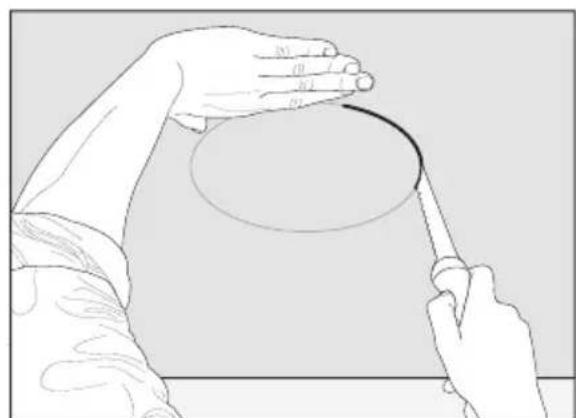

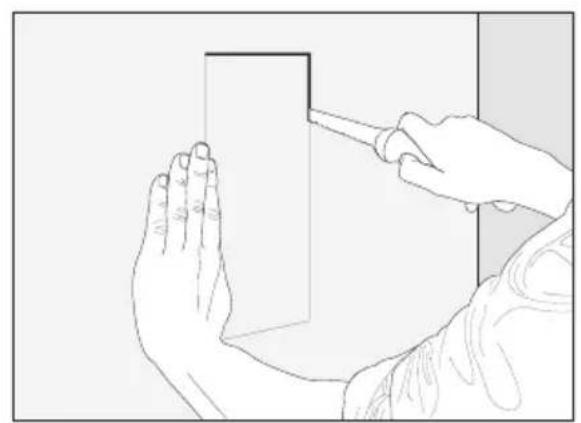

4. Retirez le gabarit et découvert z'ouverture à l'aide d'un couteau à cloison sèche (figures 5b et 6c).
5. Au mur: Si vous le souhaitez, placez un isolant en fibre de verre au-dessus et au-dessous de l'ouverture. Placez un morceau de fibre de verre isolant d'une demi-épaissur derrière le haut-parleur. Au plafond: Si vous le souhaitez, placez un isolant en fibre de verre de 30 cm ou plus d'épaissur entre les solives directement au-dessus du haut-parleur.
6. Connecter les cables des haut-parleurs. Soyez cohérent lorsque vous connectez les cables des haut-parleurs aux bornes. Veillez à attribuer la même couleur à la borne (+) du haut-parleur et de l'amplificateur.
7. Réglez votre perceuse électrique sur le réglage haute vitesse mais faible couple.

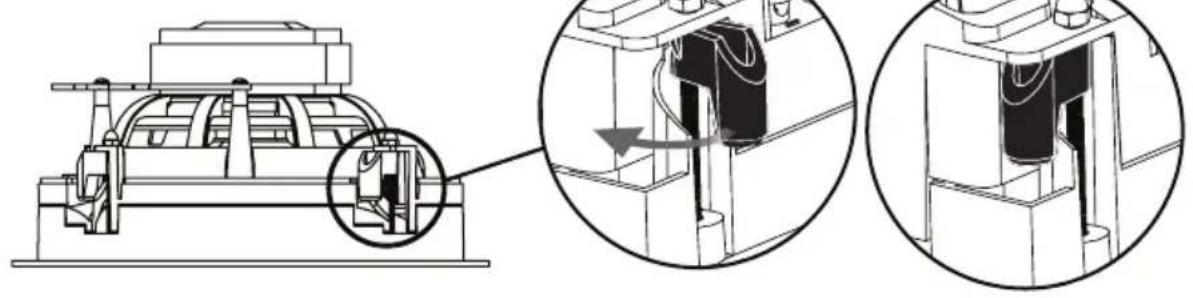

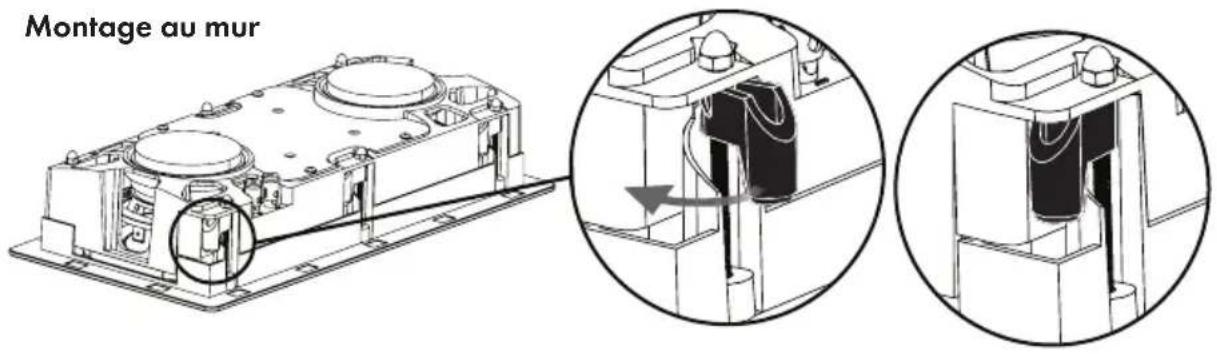

8. Assurez-vous que les pinces sur la cordure du haut-parleur sont positionnées exactement comme indiqué dans les diagrammes d'ajretissement.

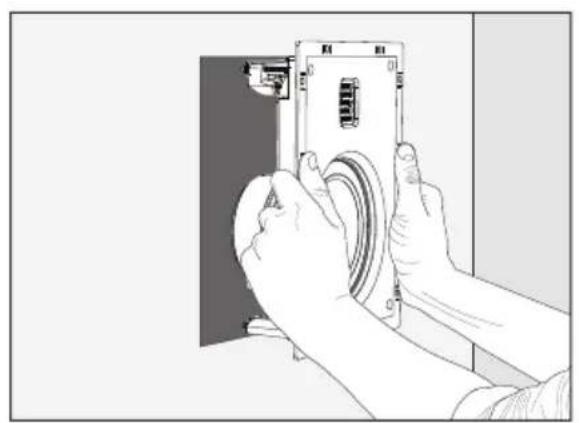

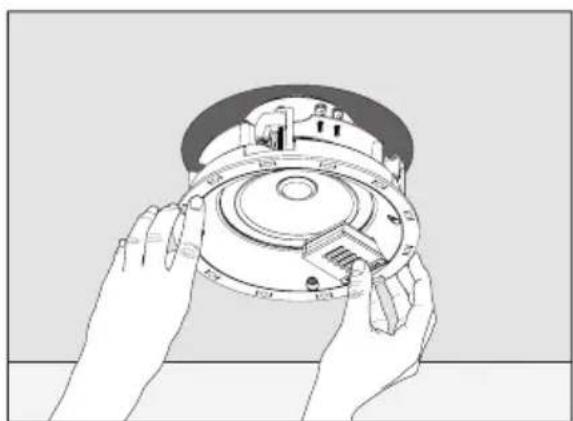

9. Poussez doucement l'ensemble dans le trou du plafond ou du mur (Fig. 5c & 6d).

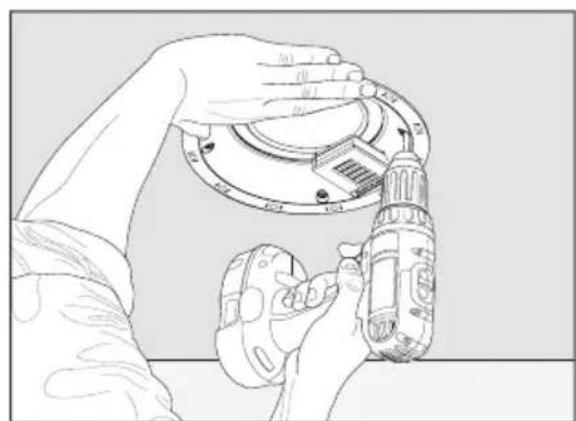

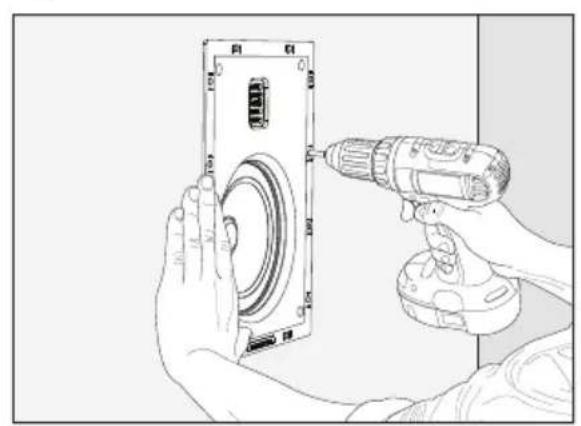

10. En soutenant l'ensemble d'une main, serrez chaque vis à l'aide de la perceuse électrique et de la mèche Torx T20. Arrêtez de serrer lorsqu vous sentez une résistance (figures 5d et 6e). MC6-HT : Avant de serrer les vis, orientez le haut-parleur de manière à ce que les haut-parleurs soient positionnés dans la position souhaitée.

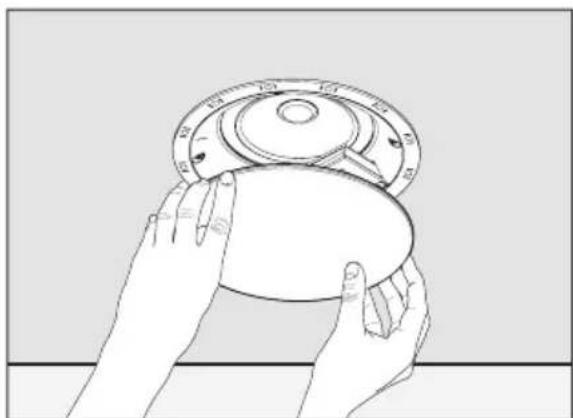

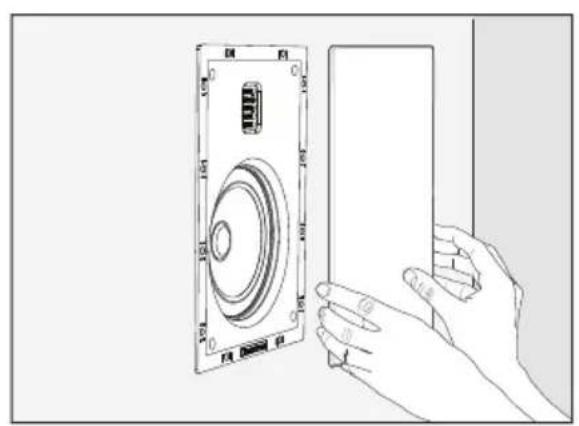

11. Appuyez doucement sur la grille pour la mesure en place (Fig. 5e et 6f).

Peindre la grille du haut-parleur

IMPORTANT! Avant de peindre, retirez la grille des haut-parleurs. Ne peignez pas la surface du haut-parleur derrière la grille. N'utilisez pas de rouleau à peindre.

1. Retirez la grille du haut-parleur.
2. Peindre la grille, en faisant attention à ne pas boucher les trous. Pour un résultat optimal, utilisez un spray plutôt qu'un pinceau. Laissez la peinture sécher complètement avant de continuer. Ne peignez pas la surface située derrière la grille.

Foire aux questions

Comment puis-je nettoyer mes haut-parleurs? Utilisez un chiffon depoussierant ou une Brosse douce pour enlever la poussière de vos haut-parleurs. Ne vaporisez aucun produit de nettoyage sur les haut-parleurs ou à proximé de ceux-ci.

Quelle puissance d'amplification doit je utiliser? Nous vous recommendons d'utiliser un amplificateur dont la puissance se situe dans la plage d'amplification appropriée de vos haut-parleurs.

Pourriez-vousuggérer une listed'appareils electroniques et de cables appropriés qui seraient ideaux pour les haut-parleurs de MartinLogan?Le Domaine de l'electronique et du choix des cables est probablement le type de question le plus courant que nous recevons.C'est aussi la plus subjective.Nous avons constaté a plusieurs reprises que les marques qui fonctionnent bien dans une configuration vont rendrequelqu'und'autre fou dans une autre.Nousutilisonsde nombreuses marques avec un grand succes.Encore une fois,nous n'avons pas de favoris;nousutilisons I'electronique et les cables de maniere tout a fait interchangeable.Nousyoussuggerons d'ecouter un certain nombre de marques et surtout de vous fier a vos oreilles. Les revendeurs sont always la meilleure source d'information lors de I'achat de materiel audio ou de cables supplémentaires et ils connaissent bien les exigences de sécurité particulieres pour les cables encastrés.

L'exposition à la lumière du soleilaura-t-elle une incidence sur la durée de vie ou les performances de mes haut-parleurs? Nous vous recommendons de ne placeraucun haut-parleur à la luziere directe du soleil. Les rayons ultraviolets (UV) du soleil peuvent entrainer la détérioration des tissus de la grille, des cônes des haut-parleurs,etc. Une petite exposition aux UV ne pose pas de problème. En général, le filtrage desrayons UV a travers le verre permet de réduire considérablement les effets négatifs.

Dépannage

Pas de sortie

• Vérifiez que tous les composants de votre système sont allumés, et non pas mis en sourdine, et que vous contrôle d'équilibre (le cas échéant) est correctement régle.
• Vérifiez que votre prise de courant murale fonctionne.
• Vérifiez vos cordons d'alimentation, les fils des haut-parleurs et les câbles d'interconnexion.
• Vérifiez qu'aucun casque n'est branché.
• Remplacez les fils des haut-parleurs de votre amplificateur par ceux d'un haut-parleur qui fonctionne correctement. Si l'absence de sortie se déplace vers un autre haut-parleur, le problème peut provenir d'un autre équipement de votre système (c'est-à-dire l'amplificateur, le préamplificateur, le processeur, etc.)
• Essayez de brancher un autre ensemble de haut-parleurs. Le manque de sortie peut être dû à un problème avec d'autres équipements de votre système (ampli, préampli, processeur, etc.)

Manque deasse ou mauvaise imagerie

• Vérifiez les fils de vos haut-parleurs. La polarité est-elle correcte - (+) à (+) et (-) à (-)?
• L'utilisation de boîtiers arrêté optionnels réduira la sortie des basses du haut-parleur car ces boîtiers réduisent l'espace d'air que le haut-parleur de graves peut utiliser. C'est le compromis à faire pour réduire le son indésirable qui peut se propager dans d'autres zones de la maison.

Garantie

MartinLogan propose un enregistrement de garantie en ligne sur www.martinlogan.com.

Votre haut-parleur est automatiquement couvert par une garantie limite de 90 jours.

Vous avez la possibilité, sans frais supplémentaires, de bénéficier d'une garantie limitée à 5 ans. Pour obtenir la couverture de la garantie limitée de 5 ans, inscrivez vos haut-parleurs sur www.martinlogan.com. Enregistrez une copie du reçu de votre reven-deur car il peut être demandé si un service est nécessaire.

MartinLogan ne peut pas honorer les demandes de service de garantie si nous n'avons pas un enregistrement de garantie d'umont rempli dans nos dossiers à www. MartinLogan.com!

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui ou il a eté achete à l'origine, nous vous demandons de prendre note de ce qui suit :

1 Le distributeur MartinLogan désigné pour un pays donné est responsable du service de garantie uniquement pour les unités distribuées par lui ou par son intermédiaire dans ce pays, conformément à sa garantie applicable.
2 Si un produit MartinLogan doit être réparé dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut demander à ce que les réparations soient effectuees par le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts de réparation (pièces, main-d'oeuvre, transport) doivent être supportés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé vos haut-parleurs pendant six mois, vous déménagez dans un pays autre que celui ou vous avez achété vos haut-parleurs, vous garantie peut être transférable. Contactez MartinLogan pour plus de détails.

Spécifications*

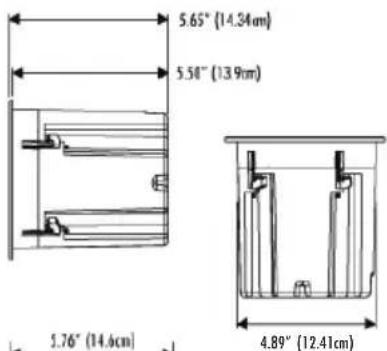

MC4

Réponse de la fréquence du système 90 - 25,000 Hz ±3dB
Objectif N/A
Sensibilité. 90dB @2.83V/1 mété
Impedance. Compatible avec 8ohms
Fréquence de transition. 2,230 Hz
Ensemble a haute frquence . FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) Ouverture

5.25^ × 1.75^ (13.3cm× 4.4cm) Diaphragme

Ensemble a basse frquence 4" (10.16cm) cne en fibre de verre noir
Entres des bornes de raccordement . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG
Gamme d'amplificateurs appropriée 50-120 Watts
Manipulation de la puissance maximale . . . 60 Watts
Poids 2.02 lbs.chacun (0.9kg)
Taille globale (dia. x profondeur) 5.63" x 5.65" (14.3cm x 14.3cm)
Ouverture nécessaire 4.89" (12.41cm) diamètre
Projection a partir de la surface du mur. . . . 0.26" (0.65cm)
Profondeur nécessaire derriere la surface du mur 5.50" (13.9cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

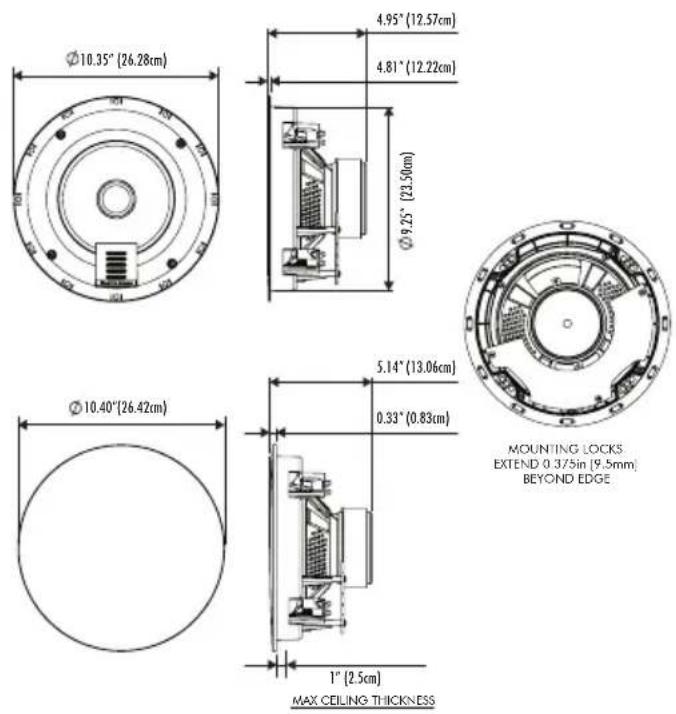

MAX CEILING THICKNESS

Réponse de la fréquence du système 62-25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/1mètre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,570 Hz

Ensemble a haute fréquence FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) Ouverture

5.25^ × 1.75^ (13.3cm× 4.4cm) Diaphragme

Ensemble a basse frquence 6.5" (16.51cm) cne en fibre de verre noir

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-150 Watts

Manipulation de la puissance maximale . . . 75 Watts

Ouverture nécessaire 7.65" (19.43cm) diamètre

Projection a partir de la surface du mur. . . . 0.31" (0.77cm)

Profondeur necessaire derriere la surface du mur 4.43" (11.26cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

Réponse de la fréquence du système 90-25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/1 métre

Impedance. Compatible avec 8ohms

Fréquence de transition. 2,230 Hz

Ensemble a haute fréquence FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) ouverture

5.25^ × 1.75^ (13.3cm× 4.4cm) Diaphragme

Ensemble a basse frquence 4" (10.16 cm) cne en fibre de verre noir

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-120 Watts

Manipulation de la puissance maximale . . . 60 Watts

Poids 6.08 lbs.chacun (2.75kg)

Taille globale (dia. x profondeur) 11.30" x 6.88" (28.7cm x 17.48cm)

Ouverture nécessaire 10.23" (25.9cm) diameter

Projection a partir de la surface du mur. . . . 0.35" (0.89cm)

Profondeur nécessaire derriere la surface du mur 6.77" (17.18cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

TIME PATTERNING ROTATE ASSEMBLER ASSEMBLY TO AN SWEIZER AT LISTENING POSITION

MAXCELING TICNCS53

Réponse de la fréquence du système 44-25,000 Hz ±3dB

Objectif N/A

Sensibilité. 91dB @2.83V/1 metre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,220 Hz

Ensemble a haute fréquence FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) Ouverture

5.25^ × 1.75^ (13.3cm× 4.4cm) Diaphragme

Ensemble a basse frquence 8" (20.32cm) cne en fibre de verre noir

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-200 Watts

Manipulation de la puissance maximale . . . 100 Watts

Poids 6 lbs. chacun (2.72 kg)

Taille globale (dia. x profondeur) 10.35" x 4.95" (26.28cm x 12.57cm)

Ouverture nécessaire 9.25" (23.5cm) diamètre

Projection a partir de la surface du mur. . . . 0.33" (0.83cm)

Profondeur nécessaire derriere la surface du mur 4.81" (12.22cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

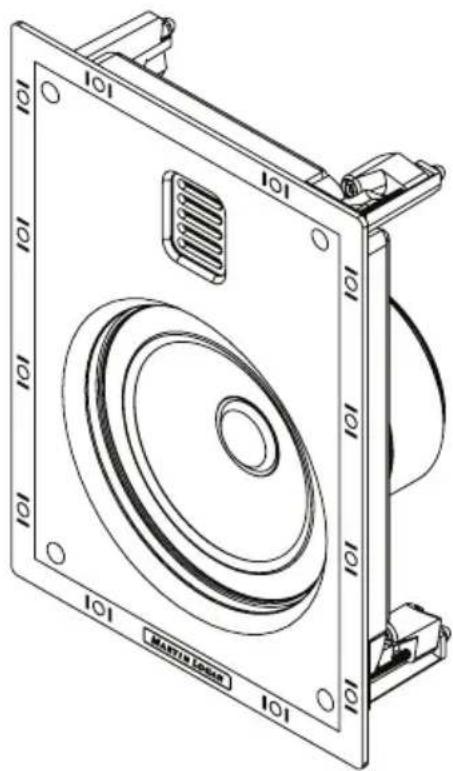

MW6

Réponse de la fréquence du système 62 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/1mètre

Impedance. Compatible avec 8 ohms

Fréquence de transition. 2,920 Hz

Ensemble a haute fréquence FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) Ouverture

5.25^ × 1.75^ (13.3cm× 4.4cm) Diaphragme

Ensemble a basse frquence 6.5" (16.51cm) cone en fibre de verre noir

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'au 12AWG

Gamme d'amplificateurs appropriée 50-120 Watts

Manipulation de la puissance maximale 60 Watts

Poids 6 lbs. chacun (2.72 kg)

Taille globale (dia. x profondeur) 8.04" x 11.07" x 4.16"

(20.43cm × 28.13cm × 10.55cm)

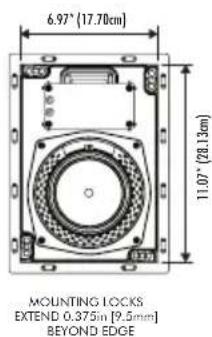

Ouverture nécessaire 6.97" x 11.07" (17.70cm x 28.13cm)

Projection a partir de la surface du mur. . . . 0.31" (0.79cm)

Profondeur nécessaire derriere la surface du mur 4.04" (10.25cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

MW4-LCR

Réponse de la fréquence du système . . . . . 78 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 93dB @2.83V/1metre

Impedance. Compatible avec 8 ohms

Frquence de transition. 2,800 Hz

Ensemble a haute fréquence FMT Transducteur

1^ × 1.4^ (2.6cm× 3.6cm) Ouverture

5.25^ × 1.75^ (13.3cm×4.4cm) Diaphragme

Ensemble à basse fréquence 4" (10.16 cm) côte en fibre de verre noir

Entres des bornes de raccordement . . . . . Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée 50-200 Watts

Manipulation de la puissance maximale 100 Watts

Poids 6.02 lbs.chacun (2.73kg)

Taille globale (dia. x profondeur) 12.74" × 6.13" × 2.69"

Projection à partir de la surface du mur. 0.28" (0.7cm)

Profondeur necessaire derriere la surface du mur 2.57" (6.52cm)

*Les specifications sont susceptibles d'être modifiées sans préavis.

MAX CEILING THICKNESS

Motion®/MD

MARTINLOGAN

Lawrence, Kansas, USA tel [phone] fax [phone] www.martinlogan.com

DuPontTM and Nomex® are trademarks or registered trademarks of E.I. du Pont de Nemours and Company. DuPont MC et Normex MD sont des marques commerciales ou des marques déposées de E.I. du Pont de Nemours et Compagnie.

©2021 MartinLogan Ltd. All rights reserved / Tous droits réservés.
