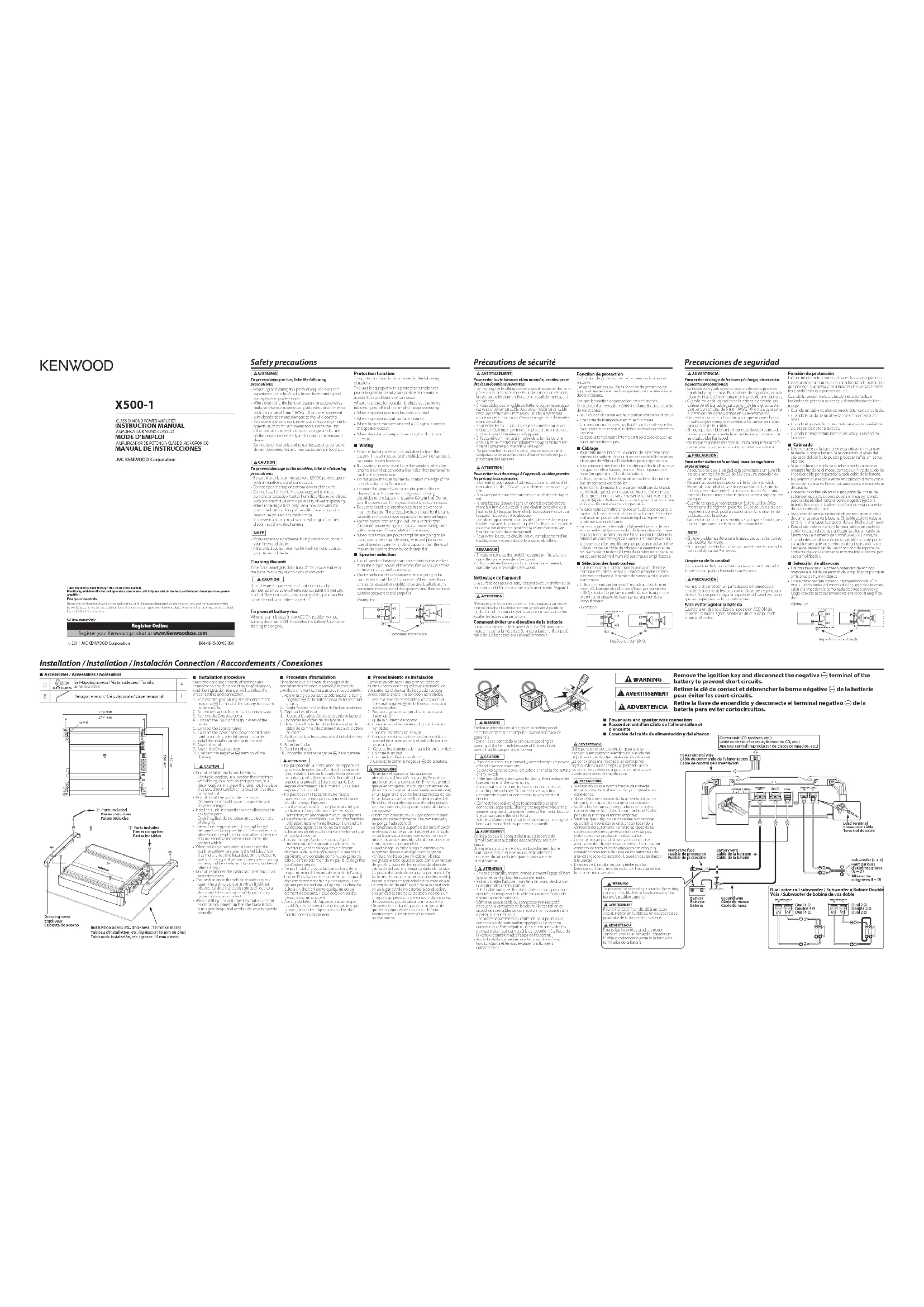

MODE D'EMPLOI eXcelon X5001 KENWOOD

4Ω 4Ω 4Ω4Ω4Ω4Ω4Ω Combined impedance Précautions de sécurité AVERTISSEMENT Pour éviter toute blessure et/ou incendie, veuillez pren- dre les précautions suivantes:

• Le montage et le câblage de ce produit nécessite des com- pétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.

• Si vous prolongez un câble de batterie ou de masse, assu- rez vous d'utiliser un câble pour automobile ou un câble avec une section de 5 mm

(AWG 10) afin d'éviter tout risque de détérioration ou d'endommagement du revête- ment des câbles.

• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.

• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors ten- sion et consultez un revendeur Kenwood.

• Ne pas toucher l’appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures. ATTENTION Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Bien vérifier que l’appareil est raccordé à une source d’ali- mentation CC de 12 V avec raccordement de masse néga- tive.

• N'ouvrez pas le couvercle supérieur ou inférieur de l'appa- reil.

• N'installez pas l'appareil dans un endroit exposé directe- ment à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé.

• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.

• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles. REMARQUE

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.

• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood. Nettoyage de l’appareil Si la surface de l’appareil sale, l’essuyer avec un chiffon au sili- cone ou un chiffon doux et sec après avoir éteint l’appareil. ATTENTION N'essuyez pas le panneau avec un tissu rugueux ou impré

gné de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations. Comment éviter une élévation de la batterie Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préfé- rable de l’utiliser après avoir allumé le moteur. Fonction de protection La fonction de protection se met en service dans les cas suivants: Cet appareil est pourvu d’une fonction de protection de l’appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l’indicateur d’alimentation s’éteint et l’amplificateur s’arrête de fonctionner.

Si un cordon de liaison aux haut-parleurs est en court-circuit.

• Une sortie de haut-parleur est mise à la masse.

• Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d’un défaut de fonctionnement de l’appareil.

• Lorsque la température interne est trop élevée et que l’ap- pareil ne fonctionne pas. 7 Câblage

• Pour cette unité, brancher le cordon de la batterie direc- tement à la batterie. Si celui-ci est connecté à l’installation électrique du véhicule, l’installation peut disjoncter etc.

• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie.

• Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.

• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif

• de la batterie. Ne pas mettre l’appareil sous ten- sion si les fils de masse ne sont pas reliés.

• Assurez-vous de mettre en place un fusible protégeant le cordon d’alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l’unité.

En ce qui concerne le cordon d’alimentation et la terre, il est conseillé d’utiliser un cordon d’alimentation électrique pour voiture (ininflammable). (Utiliser un cordon d’alimen- tation d’un diamètre égal ou supérieur à 5 mm

• Lorsque plus d’un amplificateur de puissance doivent être utilisés, utiliser un câble de câblage d’alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur. 7 Sélection des haut-parleur

• L’utilisation d’haut-parleur dont la puissance d’entrée nominale est inférieure à la puissance de sortie de l’am- plificateur entraînera l’émission de fumée, ainsi que des dommages.

• Utiliser des haut-parleur dont l’impédance est de mini- mum 2Ω. Lorsque plus d’un jeu d’haut-parleur va être utilisé, calculer l’impédance combinée des haut-parleur et connecter ensuite les haut-parleur appropriées à l’amplificateur. <Exemple> 4Ω4Ω8Ω2Ω 4Ω4Ω4Ω4Ω4Ω4Ω4Ω4Ω4Ω

Procédure d'installation Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne

négative · de la batterie pour éviter les court- circuits.

Régler l'appareil en fonction de l'utilisation désirée.

Raccorder les câbles d’entrée et de sortie de l’appareil.

5. Raccorder les câbles de haut-parleur.

6. Relier, dans l'ordre, le câble d'alimentation, le

câble de commande d'alimentation et le câble de masse.

7. Mettre en place les accessoires d’installation sur

8. Brancher l’unité.

9. Fixer l’enjoliveur.

10. Raccorder la borne négative · de la batterie.

• Ne pas procéder à l’installation de l’appareil si vous vous trouvez dans l’un des lieux suivants; (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l’humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l’air chaud)

• Ne pas recouvrir l’appareil d’une nappe, tapis, etc; la chaleur qui s’accumulerait risque d’endommager l’appareil.

Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper aisément. Après l’installation, ne placer aucum objet sur l’appareil.

• La surface de l’amplificateur va chauffer pendant l’utilisation. Installer l’amplificateur à un endroit où des passagers, de la résine ou d’autres substances sensibles à la chaleur n’entreront pas en contact avec lui.

• Lors du forage d’un trou sous le siège, à l’intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s’il n’y a pas d’élément dangereux de l’autre côté, tel qu’un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d’autres dégâts.

Ne pas l’installer près du tableau de bord, de la plage arrière ou d’éléments de sécurité de l’airbag.

• Lors de l’installation dans un véhicule, l’appareil doit être fermement fixé à un endroit ou il ne gênera pas la conduite. Si l’appareil se détache suite à un choc et heurte quelqu’un ou un élément de sécurité, il peut occasionner des blessures ou un accident.

• Après installation de l’appareil, s’assurer que les différents équipments électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

• After installation, check that the brake lamps, turn signal lamps and windshield wipers work properly. AVERTISSEMENT Veillez à ce que le contact électrique à la sortie de l’amplificateur et aux prises des enceintes soit bien établi. Un mauvais branchement ou un branchement lâche peut causer des étincelles ou un réchauffement des prises du fait de la très grande puissance de l’amplificateur. ATTENTION

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.

• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.

• Si le fusible saute, vérifier si les câbles ne sont pas court- circuités, et remplacer le fusible par un autre fusible de même capacité nominale.

Vérifier qu’aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d’éviter tout courtcircuit.

• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câble négatif d’un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l’appareil inopérant.

• Après l’installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement. WARNING To prevent fire caused by a short in the wiring, connect a fusible link or breaker nearby the battery’s positive terminal. AVERTISSEMENT Pour éviter tout incendie dû à un court- circuit, insérer un fusible ou un coupecircuit à proximité de la borne de la batterie. ADVERTENCIA Para evitar incendios producidos por cortocircuitos en el cableado, conecte un fusible o cortacircuito entre la batería y los terminales de la batería.

Raccordement d’un câble de l’alimentation et d’enceinte

• Set switches properly by referring to <Controls>. Guide de dépannage Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut-être que le résultat d’une mauvaise opération ou d’une mauvaise connexion. Avant d’appeler un centre de service, vérifiez d’abord dans le tableau suivant les problèmes possibles.

PROBLEME CAUSE POSSIBLE SOLUTION

Absence de sons. (Pas de son d’un côté) (Fusible grillé)

Les câbles d’entrée (ou de sortie) sont débranchés.

• Le circuit de protection peut être actionné.

• Le volume est trop fort.

• Les fils de raccordement d’enceinte sont en court-circuit.

• Brancher les câbles d’entrée (ou de sortie).

• Vérifier les raccordements en se reportant au paragraphe <Fonction de protection>.

• Remplacez le fusible et utilisez un niveau de volume plus faible.

• Après avoir vérifié le câble d’enceinte et réparé la cause du court-circuit, remplacez le fusible. Niveau de sortie trop faible (ou trop fort).

• La commande de réglage de la sensibilité d’entrée n’est pas amenée sur la bonne position.

• Faire le réglage correctement en se reportant aux indications données en <Contrôles>. La qualité sonore est manuvaise. (Le son est distordu.)

• Les câbles de haut-parleur ont été raccordés en inversant la polarité ª/·.

• Un câble de haut-parleur est pincé par une vis dans le châssis de la voiture.

• Les commutateurs ne sont peut-être pas positionnés comme il convient.

• Raccorder correctement en respectant les indications ª et · des bornes et des câbles.

• Rebrancher le câble de haut-parleur en évitant tout pincement
