POWERbot R7010 - Aspirateur robot SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Aspirateur robot
Dimensions	340 x 340 x 97 mm
Poids	3,5 kg
Capacité du réservoir à poussière	0,3 L
Autonomie	90 minutes
Temps de charge	240 minutes
Type de navigation	Navigation intelligente
Filtration	Filtre HEPA
Connectivité	Wi-Fi
Application mobile	Oui, compatible avec SmartThings
Modes de nettoyage	Auto, Spot, Max
Accessoires inclus	Brosse latérale, filtre de rechange
Entretien	Vider le réservoir après chaque utilisation, nettoyer les brosses régulièrement
Sécurité	Détection des obstacles, protection contre les chutes
Garantie	2 ans

FOIRE AUX QUESTIONS - POWERbot R7010 SAMSUNG

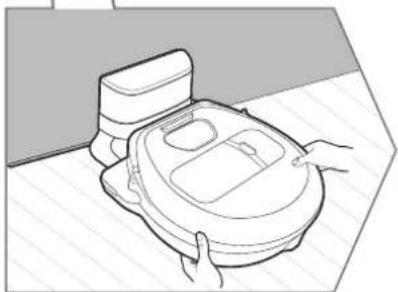

Comment recharger mon SAMSUNG POWERbot R7010 ?

Placez le SAMSUNG POWERbot R7010 sur sa station de recharge. Assurez-vous que la station est branchée et que le robot est correctement aligné avec les bornes de recharge.

Que faire si mon aspirateur robot ne démarre pas ?

Vérifiez que la batterie est chargée. Si la batterie est complètement déchargée, laissez le robot sur la station de recharge pendant au moins 2 heures. Assurez-vous également que le couvercle est bien fermé.

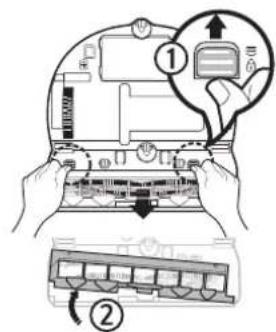

Comment nettoyer les brosses du SAMSUNG POWERbot R7010 ?

Retirez les brosses en suivant les instructions du manuel. Nettoyez les brosses avec des ciseaux ou une brosse pour enlever les cheveux et les débris. Remettez-les en place après le nettoyage.

Mon aspirateur robot ne retourne pas à sa station de recharge, que faire ?

Vérifiez si la station de recharge est placée dans un endroit dégagé, sans obstacles. Assurez-vous également que les capteurs du robot ne sont pas obstrués par la poussière.

Comment changer le filtre du SAMSUNG POWERbot R7010 ?

Ouvrez le compartiment à filtre situé à l'arrière de l'appareil. Retirez l'ancien filtre et remplacez-le par un nouveau. Assurez-vous que le filtre est bien en place avant de refermer le compartiment.

Quel est le niveau sonore de l'aspirateur robot ?

Le SAMSUNG POWERbot R7010 fonctionne à un niveau sonore d'environ 70 dB, ce qui est comparable à celui d'un aspirateur traditionnel.

Comment programmer mon SAMSUNG POWERbot R7010 ?

Utilisez l'application SmartThings pour programmer les horaires de nettoyage. Vous pouvez également utiliser les boutons de contrôle sur le robot pour programmer manuellement un nettoyage.

Mon robot ne détecte pas certaines pièces de la maison, que faire ?

Assurez-vous que les capteurs du robot sont propres et dégagés. Vérifiez également que les pièces sont bien éclairées, car le robot peut avoir des difficultés à naviguer dans l'obscurité.

Que faire si mon aspirateur robot se bloque souvent ?

Vérifiez s'il y a des objets ou des fils sur le sol qui pourraient bloquer le robot. Assurez-vous également que les roues et les brosses sont propres et en bon état.

Comment mettre à jour le logiciel de mon SAMSUNG POWERbot R7010 ?

Connectez votre robot à l'application SmartThings. Si une mise à jour est disponible, suivez les instructions dans l'application pour l'installer.

MODE D'EMPLOI POWERbot R7010 SAMSUNG

• Avant d'utiliser cet apparéil, veillez lire attentivement les instructions.
• Pour une utilisation en interieur uniquement.

SAMSUNG

Table des matières

03 Consignes de sécurité
10 Installation Accessoires / Notice d'installation

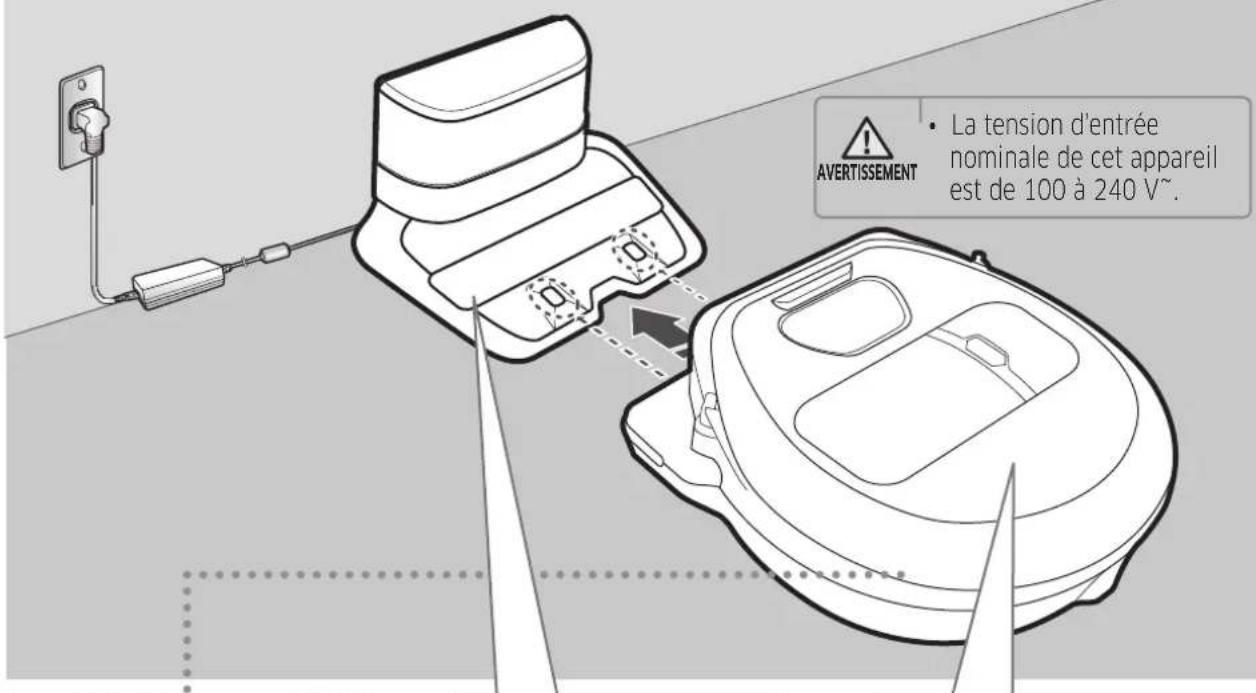

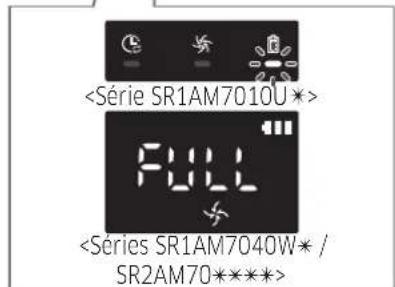

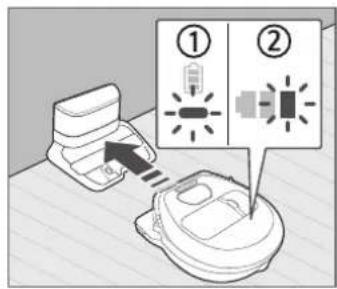

12 Mise en charge Charge automatique / Recharge / Batterie Faible (Lo)
14 Utilisation du POWERbot
Mise sous/hors tension / Sélection des modes de nettoyage / Utilisation des fonctions spéciales de nettoyage / À propos des bornes / Utilisation du mode d'économie d'énergie

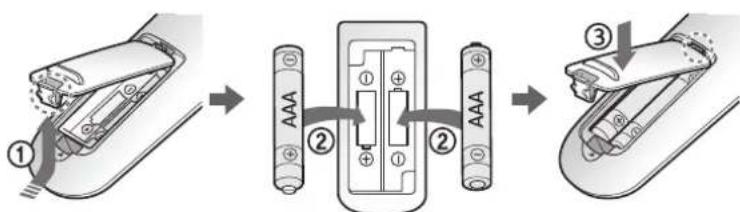

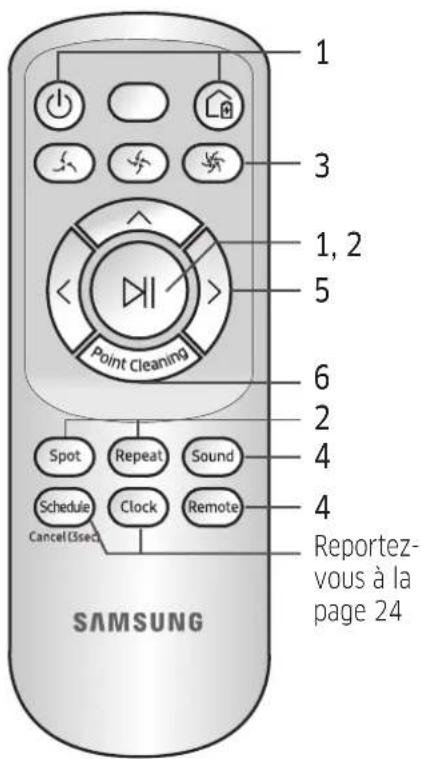

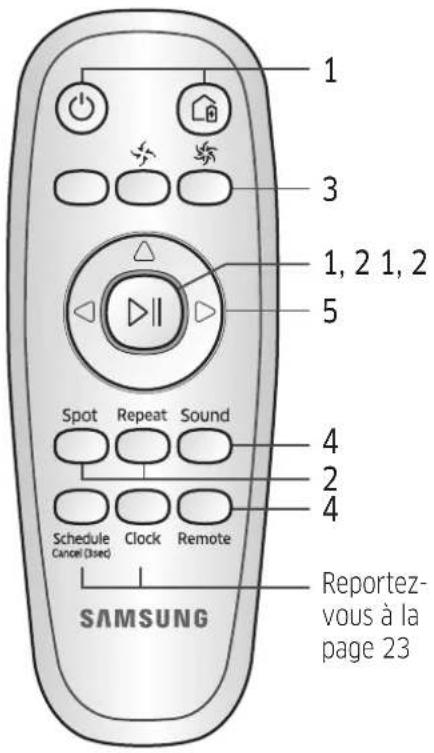

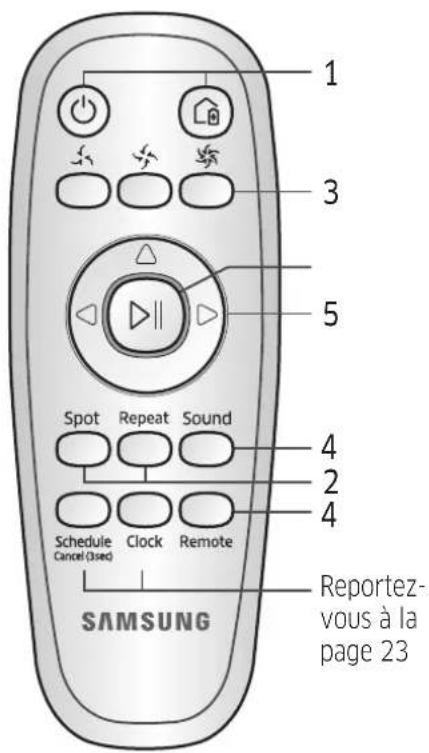

18 Utilisation de la télécommande

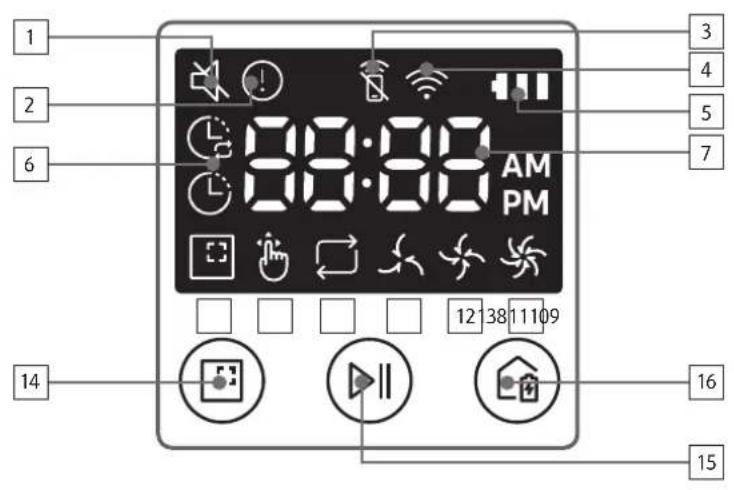

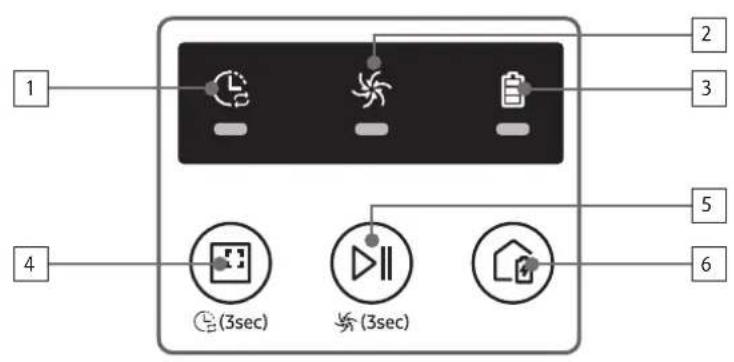

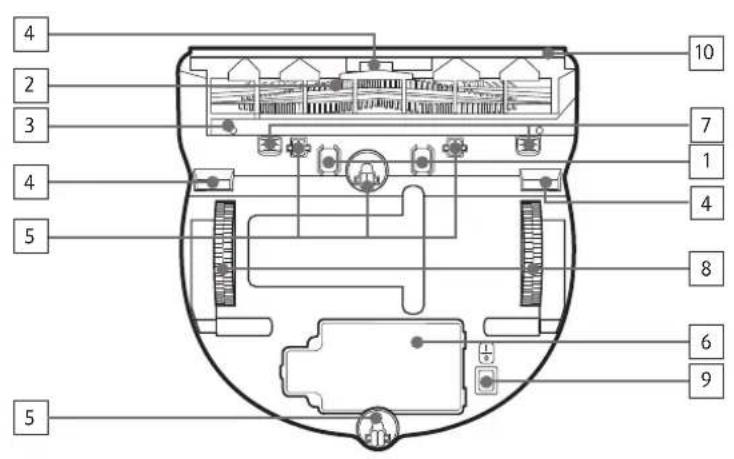

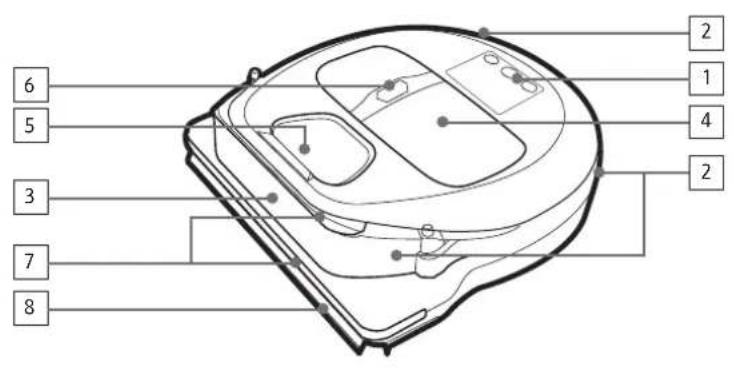

21 Nomenclature des pieces Partie haute/Partie basse/Panneau d'affichage

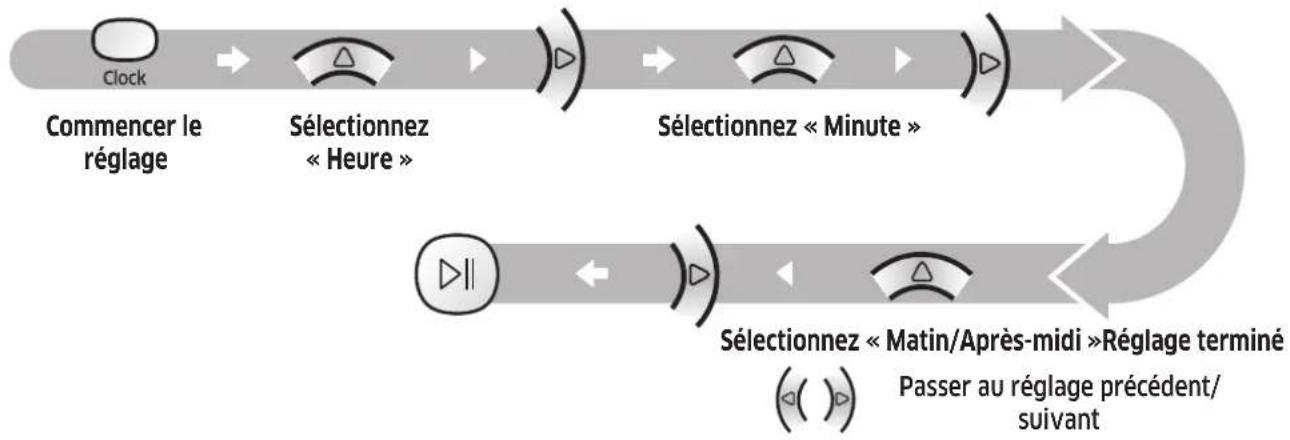

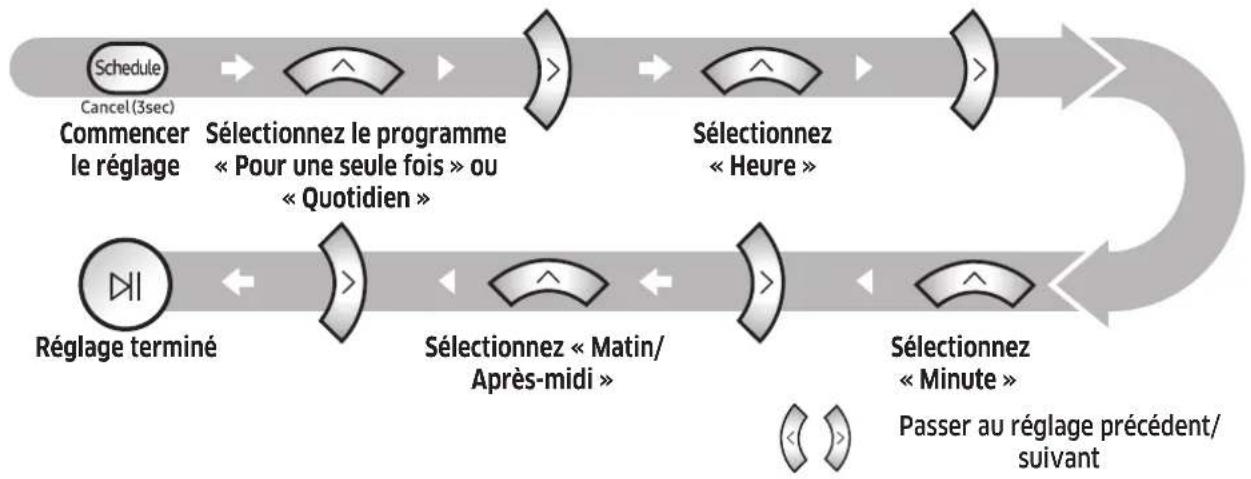

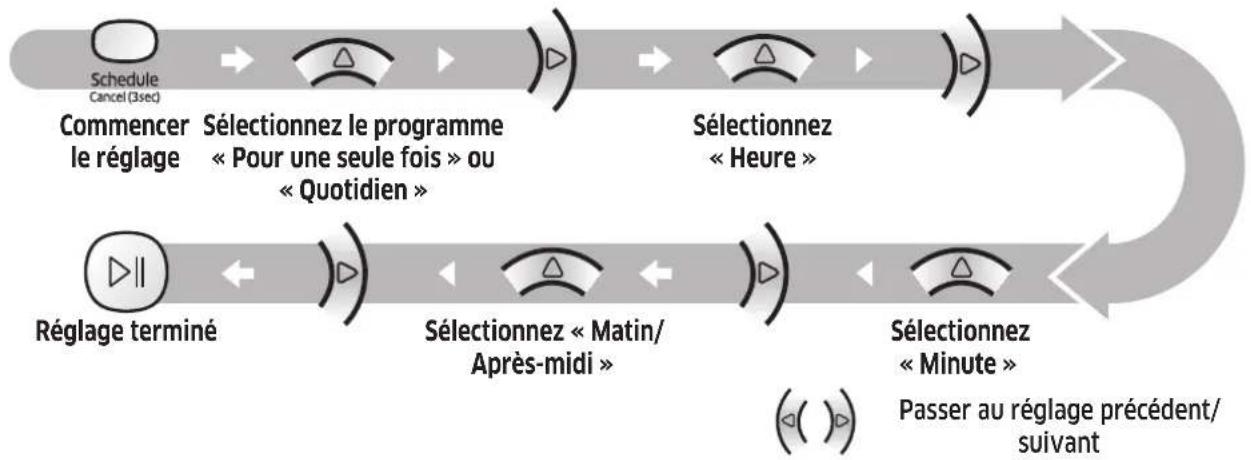

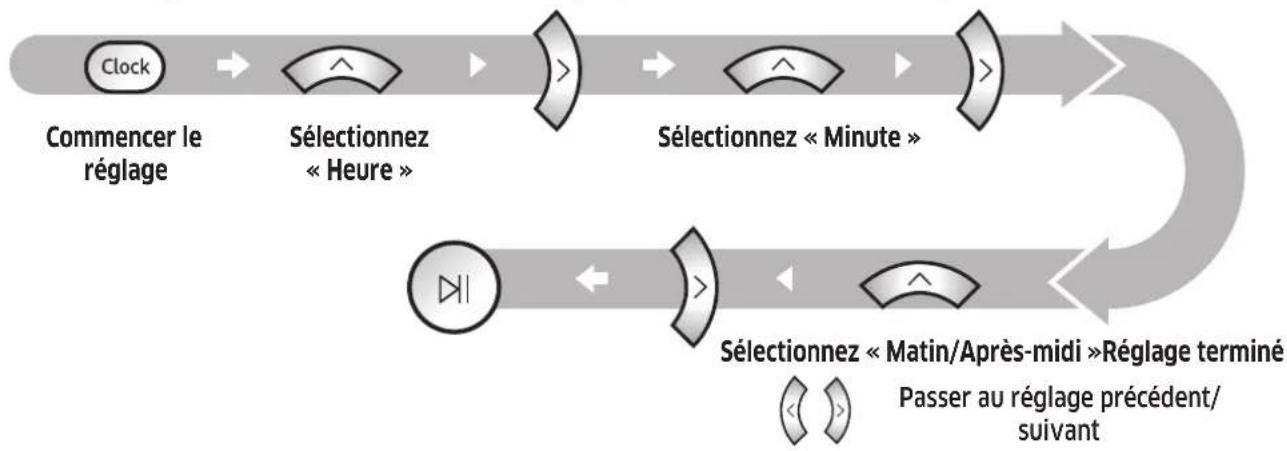

23 Reglage de l'heure/du programme Reglage de l'heure /Reglage du programme

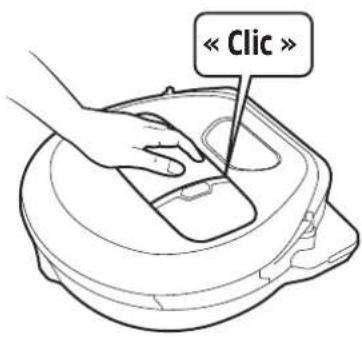

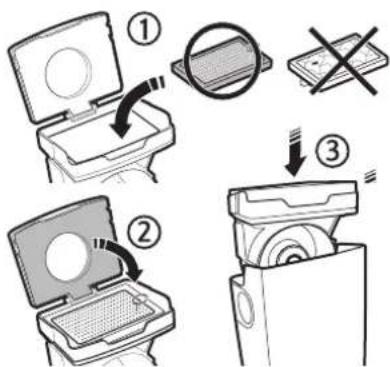

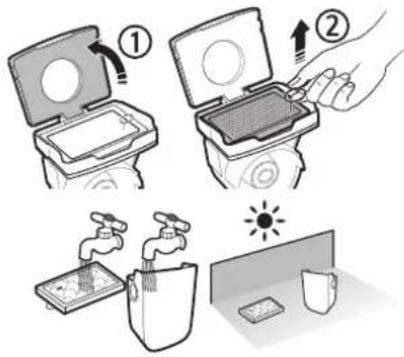

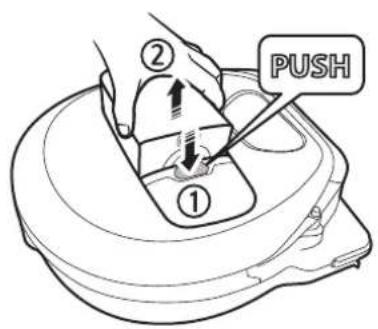

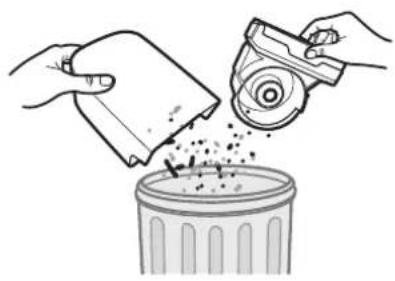

26 Nettoyage et entretien Nettoyage du réservoir de poussière/Nettoyage des capteurs et de laamera/Nettoyage de la brosse et du volet obturator automatique/Nettoyage de la roue d'entrainment

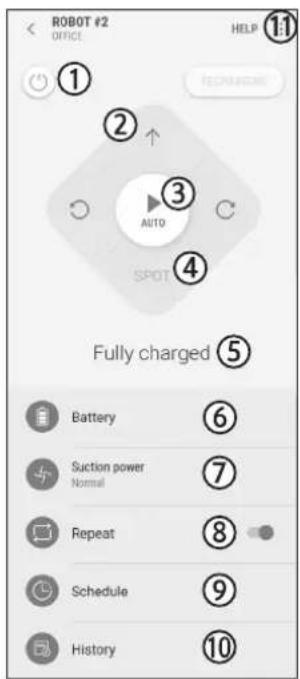

28 Application Samsung Connect
32 Remarques et mises en garde
Mise en charge / Utilisation / Nettoyage et entretien
/ À propos de la batterie / À propos du capteur
infrarouge
34 Codes d'information
36 Dépannage
40 Annonce de logiciel open source
41 Caracteristiques techniques

Consignes de sécurité

CONSIGNES DE SECURITÉ

• Avant d'utiliser cet apparéil, veuillez lire attentivement ce guide et le conserver pour toute ↔reference ultérieure.
• Les instructions d'utilisation suivantes s'appliquant à plusieurs modèles, il est possible que les caractéristiques de votre aspirateur soient légarement différent des celles spécifiées dans ce manuel.

SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS

A V A R T I S S E M E N T	Indique un danger de mort ou de blessure grave.
A T T E N T I O N	Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

REMARQUE

Indique que le texte suivant contient des informations importantes.

Avertissement de la proposition 65 de l'Etat de Californie (États-Unis uniquement)

Avertissement Ce produit contient des substances chimiques considerees par I'Etat de Calornie comme etant cancérigenes ou a l'origine de malformations congenitales ou d'autres troubles de la reproduction.

Pour le recyclage de la batterie, rendez-vous sur call2recycle.org ou appelez le 1-800-822-8837.

FRANÇAIS-03

Consignes de sécurité

CONSIGNES IMPORTANTES DE SECURITÉ

Lors de l'utilisation d'un apparéil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE POWERbot.

Débranche l'appareil de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance.

AVERTISSEMENT: Pour limiter tout risque d'incendie, de choc électrique ou de blessure :

GÉNERALITÉS

Utilisez cet apparéil uniquement tel qu'indiqué dans le present guide.
- N'utilisez pas le POWERbot ou le chargeur de batterie / la base s'il/elle a eté endommagé(e) de celui que façon que ce soit.
- Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laïssé à l'extérieur ou plongé dans l'eau, returnez-le au centre d'assistance clientèle.
- Ne manipulez pas le chargeur de batterie / la base ou le POWERbot avec les mains mouillées.
Utilisez-le uniquement à l'intérieur et sur des surfaces sèches.
- Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) inexplériètes ou dont les capacities physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. Le nettoyage et la maintenance de l' apparéil ne doit pas été effectués par des enfants sans surveillance.
- Éloigner les cordons d'autres appareils de la zone à nettoyer.
- Ne pas utiliser l'aspirateur dans une piece ou un nourrisson ou un enfant Dort.
- Ne pas utiliser l'aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le plancher à nettoyer.
- Ne pas utiliser l'aspirateur dans une piece où il ya des bougies allumées sur les meubles que l'aspirateur peut heures ou se cogner accidentellement.
- Ne pas laisser les enfants s'assoir sur l'aspirateur.
- Ne pas utiliser l'aspirateur sur une surface mouillée.

Chargeur de batterie / base

• N'utilisez pas la fiche polarisée avec une prise ou une rallonge non-polarisée.
• N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.
• Débranche le chargeur de batterie / la base de la prise lorsqu'il/elle n'est pas utilisé(e) ou avant toute opération de maintenance.
• Utilisez uniquement le chargeur de batterie / la base fourni(e) par le fabricant pour recharger le POWERbot.
  N't utilisez pas de cordon ou de prise endommagé(e) ni de prise murale mal fixée.
• Ne tirez pas sur le cordon; ne soulevez pas l'appareil par le cordon; n'utilisez pas le cordon comme poignée; ne fermez pas la porte sur le cordon; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.

FRANÇAIS-04

• N'utilise pas de rallonges ou de prises ayant une intensité maximale admissible inadéquate.
• Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher, attrapez la fiche et non le cordon.
• Ne déteriouez pas les batteries et ne les faites pas brûler car elles risquent d'exploser à des températures élevées.
• N'essayez pas d'ouvrir le chargeur de batterie / la base. Les réparations doivent être effectuées uniquement par un centre de service qualifié Samsung.
• N'exposez jamais le chargeur de batterie / la base à des températures élevées et évitez tout contact avec l'humidité.

POWERbot

• N'aspirez jamais d'objets pointus ou tranchants tels que des morceaux de verre, des clous, des vis, des pieces de monnaie, etc.
• N'utilisez pas l'appareil sans filtré. Pour les opérations de maintenance, n'insérez jamais vos doigts ou des objets dans le compartment du ventilateur au cas où l'appareil se remétrait accidentellement en marche.
• N'insérezaucun object dans les ouvertures.N'utilisez pas l'appareil si l'une des ouvertures est obstruée; nettoyez régulierement les ouvertures pour eliminer toute trace de poussière, peluches,cheveux,ou touta autre chose risquant d'empêcher la circulation de l'air.
• N'aspirez jamais de substance toxique (javel, ammoniaque, produit de débouchage, etc.).
• N'aspirez jamais d'objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes.
• N'aspirez jamais de liquides inflammables ou combustibles tels que de l'essence et n'utilisez jamais l'appareil si de tels liquides risquent d'être prênts.
• Les lieux avec des bougies ou lampes de bureau posées sur le sol.
• Les lieux ou des feuels sont laissés sans surveillance (feu ou braises).
• Les lieux avec presence d'alcool distilled, de diluant, de dendriers avec cigarettes allumées, etc.
• N'utilisez pas le POWERbot dans un espace clos rempli de vapeurs de peinture à l'huile, de diluant, de substances antimits, de poussières inflammables et autres vapeurs explosives ou toxiques.
• Des fuites peuvent se produit au niveau des éléments de batterie suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondament à l'eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l'eau claire pendant 10 minutes minimum. Consultez un medecin rapidement.

CONSERVEZ CES INSTRUCTIONS

• Pour limiter les risques de chocolélectrique, cet appeareil dispose d'une prise polarisée (une broche est plus large que l'autre). Cette prise ne doit s'insérer dans la prise murale polarisée que dans un seul sens. Si la prise ne s'enforce pas entièrement dans la prise murale, returnez-la. Si elle ne s'enforce toujours pas correctement, contactez un électricien qualifié pour faire installer une prise murale ajustée. Ne modifiez jamais la prise.

FRANÇAIS-05

Consignes de sécurité

AVIS D'APPLICATION DE LA RÉGEMENTATION

1. Norme FCC

MISE EN GARDE DE LA FCC :

• Tout changement ou modification, non expressement approuve par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à utiliser cet équipement.

• Cet apparéil est conforme aux exigences de la partie 15 du règlement de la FCC. Sonutilisation est assujettie aux deux conditions suivantes :

• Cet apparéil ne doit pas causeur de brouillages préjudiciables, et

• Cet apparéil doit absorber tout type d'interférence, y compris les interférences pouvant causeur un fonctionnement non désiré.
• Pour les produits offerts sur le marché des États-Unis/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux est impossible.

DECLARATION DE LA FCC :

• Cet apparéil a été testé et classé dans la catégorie des appareils numériques de classe B conformément avec la partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique.
• Cet apparéil générale, utilise et émet des fréquences radioélectriques et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engenderr des interférences nuisibles au niveau des communications radio. Cependant, il se peut que des interférences se produit dans une installation particulière. En cas d'interférences avec la réception radiophonique ou télévisuelle, qui peuvent être vérifiées en mettant l'équipement hors, puis sous tension, l'utilisateur peut tenter de résoudre le problème de l'une des façon suivantes :

-Réorienter ou repositionner l'antenne de réception
-Augmenter l'espacement entre I'equipement et le recepteur
- Branchez l'appareil sur un circuit électrique différent de celui où le récepteur est branché
- Consulter le fournisseur ou un technician en radio et télévision experimenté pour obtenir de l'aide

DECLARATION DE LA FCC SUR L'EXPOSITION AUX IRRADIATIONS :

• Cet équipement répond aux limites de la FCC sur l'exposition aux rayonnements établies pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet apparéil et ses

FRANÇAIS-06

antennes ne doivent pas etre co-localises ou fonctionner en conjunction avec tout autre.
antenne ou émetteur, sauf s'il est conforme aux procedures relatives aux produits a
émetteurs multiples de la FCC.

2. Avis d'IC

• Le terme « IC » place avant le numéro de certification pour les radiofréquences signifie seulement que les specifications techniques d'Industry Canada ont été respectées. Son utilisation est assujettie aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interfERENCE et (2) il doit absorber tout type d'interfERENCE, y compris les interférences pouvant cause un fonctionnement non désiré.
• Cet apparéil numérique de classe B est conforme à l'ICES-003 (Canada).
  Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
• Pour les produits offerts sur le marché des États-Unis/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux est impossible.

DECLARATION D'IC QUANT À L'EXPOSITION AUX RAYONNEMENTS :

• Cet équipement répond aux limites de l'IC RSS-102 sur l'exposition aux rayonnements établies pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet apparéil et ses antennes ne doivent pas être co-localisées ou fonctionner en konjction avec tout autre ANTENNE OU ÉMETTEUR, SAUF S'il est conforme aux procédures relatives aux produits à émetteurs multiples de la FCC.

Avis de Licence Libre

• Cet apparéil utilise des logériels libres. Les licences libres sont disponibles sur le menu du produit.
• Appuyez sur « Réglages > Réseau > Mise à jour du logiciel > Informations légales » sur l'appareil pour en savoir plus.

Consignes de sécurité

AVERTISSEMENT Branchement

• Evitez tout risque de chocolélectrique ou d'incendie.
• N'endommagez pas le cordon d'alimentation.
• Ne tirez pas trop fort sur le cordon d'alimentation et ne touchez jamais la prise d'alimentation avec les mains mouillées.
• N'utilisez pas une source d'alimentation autre que 100 - 240V^ et ne branchez jamais simultanement plusieurs appeareils electriques sur un meme bloc multiprise. (Ne laissez pas le cordon negligement sur le sol.)
• N'utilisez pas de fiche ou de cordon d'alimentation endommagé(e) ou de prise mal fixée.
• Éliminez les corps étrangers et la poussière des broches et des organes de contact de la fiche d'alimentation.
  -Risque de chic électrique ou de dysfonctionnement.

AVERTISSEMENT Avant l'utilisation

N'utilise pas le POWERbot à proximite de matérieliaux combustibles.
-À coté d'une bougie, de lampes de bureau, d'une cheminée, ou à proximé de matérielux combustibles (ex.: essence, alcool, diluants, etc.)
Le POWERbot est conçu pour une utilisation domestique; ne l'utilisez pas dans les lieux suivants: greniers, caves, lieux de stockage, batiments industriels, espaces extérieurs, lieux exposés à l'humidité (salle de bains, buanderie), en hauteur (sur une table, une étagère).
- Le POWERbot peut être endommagé ou représenter un dysfonctionnement.
Le POWERbot ne doit jamais entrairen contact avec des liquides.
- Cela pourrait endommager gravement votre POWERbot et les roues traversant une zone mouillée risqueraient en outre de contaminer autres zones.

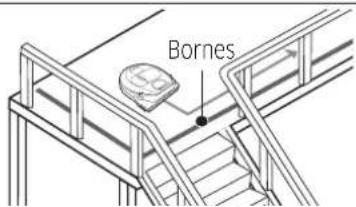

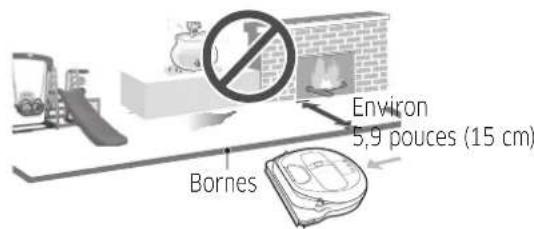

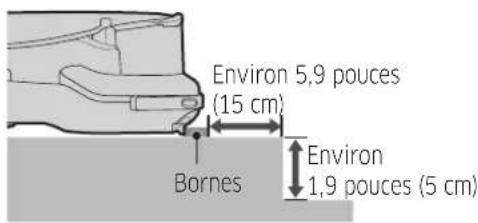

• Placez les bornes dans un endroit où le POWERbot risque de tomber tel qu'un escalier ou une rampe afin d'eviter toute blessure et endommagement de l'appareil.
• Veuillez toujours maintainir le capteur d'escarpement propre par mesure de sécurité.
  Ne renversez pas de liquide sur la base.
  -Risque d'incendie ou de chocolélectrique.
  N'utilise la base que conformément à l'usage auquel il est destiné.
  -Risque d'incendie ou d'importants degats pour la base.

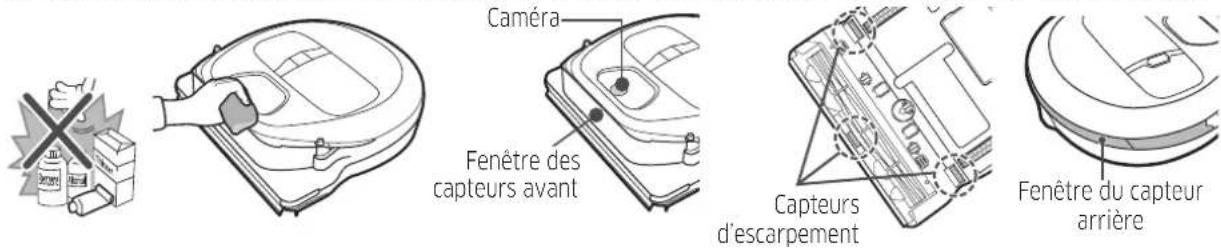

  Pour votre sécurité, maintenez le capteur d'escarpement toujours propre.

AVERTISSEMENT

En cours d'utilisation

Si le POWERbot émet un son, une oedur anomal(e) ou de la fumée, désactivez immédiatement l'interrupteur d'urgenceitué sur le dessous du POWERbot et contactez un centre de service.

AVERTISSEMENT

Nettoyage et entretien

Lorsque le cordon d'alimentation est endommagé, contactez un centre de service pour le faire remplacer par un réparateur certifié.
-Risque d'incendie ou de chic electrique.
Lors du remplacement des batteries, consultez un centre de service Samsung Electronics.
- L'utilisation de batteries d'autres appareils peut entrainer un dysfonctionnement.

ATTENTION

Avant l'utilisation

Si une Brosse ou un cache de brosse est mal reinstallé(e), vous risquez de rayer le sol ou d'entrainer un dysfonctionnement de l'appareil.

• Avant demettrele POWERbot en marche, retirez les objets qui pouraient se casser (cadre,miroir,objects en porcelain),afin que le POWERbot puisse fonctionner sans interruption.

• Insérez le réservoir de poussière avant d'utiliser le POWERbot.
  Pour garantir le bon déroulement de la charge automatique, prétez attention aux points cédssous.

• Mettez toujours la base sous tension.

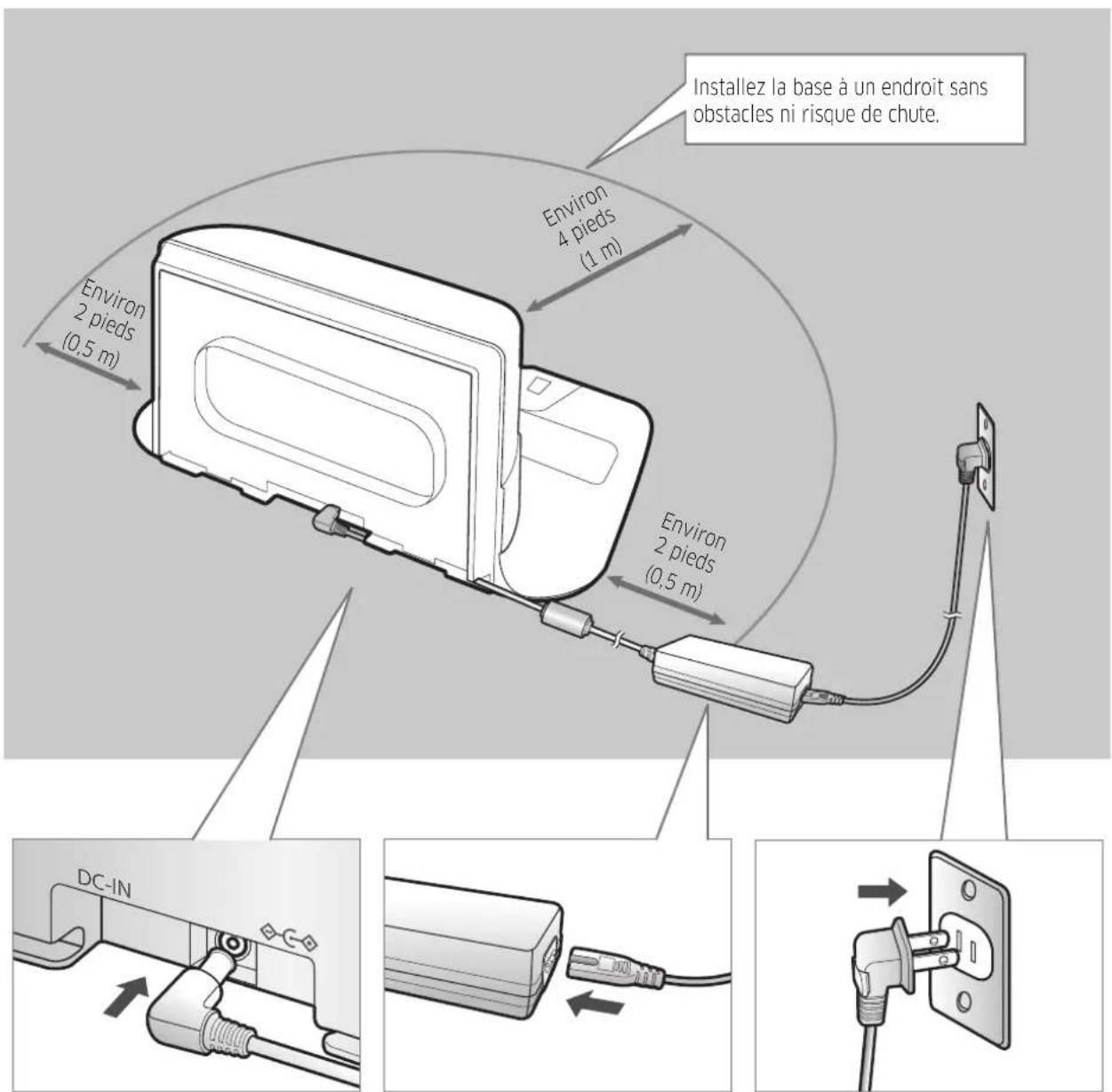

• Installé la base à un endroit que le POWERbot peut facilement couver.
• N'entreposez:aúncon object devant la base.

Au moment d'installer la base, pour écarter tout risque d'enchévêtrement avec le POWERbot, ne laissez pas le cordon d'alimentation néliggemment sur le sol.
N'utilisez pas votre POWERbot sur des sols aux couleurs sombres.

• Le POWERbot risquerait de ne pas fonctionner correctement.

• Ne placez pas d'objets dans un rayon de 2 pieds (0,5 m) des deux cotes et de 4 pieds (1 m) de l'avant de la base.
  Vérifiez l'absence de dommages et de corps étrangers sur le contact de charge de la base.
  N'installez pas la base sur un sol souvent.

• Le sol nombre ajuster de la base peut entraver le processus de recharge.

• Avant le nettoyage, éloignez tout obstacle qui pourrait perturber le déplacement du POWERbot (ex.: balancoires et toboggan d'intérieur pour enfants).
  N'utilisez pas le POWERbot dans un endroit plus etroit que le rayon de virage (2 pieds (0,5m) ou moins) du POWERbot.
  Pour nettoyer tous les espaces de votre maison, ouvre toutes les pièces et placez les bornes sur les zones où le POWERbot risque d'être endommagé telles qu'une porte, veranda, salle de bains ou encore escaliers par mesure de sécurité.
  Pour les espaces très bas ou le POWERbot risque de se coincer, placez les bornes pour éviter qu'il ne s'y en approche.

ATTENTION En cours d'utilisation

Utiliser le POWERbot sur un tapis écais peut endommager à la fois le POWERbot et votre tapis.
- Le POWERbot ne peut pas franchir une moquette d'une épaissur supérieure à 0,4 pieds (1 cm).
N'utilisez pas votre POWERbot sur des tables ou autres surfaces en hauteur.
Risque de dommage en cas de chute.
Le POWERbot peut percerter les pieds de chaises et autres bureaux, par conséquent, éloignez-les pour un nettoyage plus rapide et efficace.
- Pendant son footinement, ne souvevez pas et ne déplacez pas le POWERbot vers une autre zone.
Lorsque vous transportez le POWERbot, ne le tenez pas par les roues d'entrainment.
Ne posez,aucun objet sur le POWERbot et sur la camera pour eviter tout dysfonctionnement.
- Les feuilles de papier ou les sacs en plastique peuvent obstruer l'entrée d'aspiration : retirez les immediatement lors de l'utilisation du POWERbot.
- Ne pointez pas le pointeur rouge en direction de personnes ou d'animaux.
- Ne vous allongez pas autour du POWERbot lorsqu'il est en marche.

-Vos cheveux pourraient se prendre dans la brosse, ce qui entrainerait des blessures corporelles.

ATTENTION

Nettoyage et entretien

Pour éviter d'endommager votre POWERbot, conformez-vous aux instructions suivantes.
- N'aspergez pas d'eau directement sur votre POWERbot et ne nettoyez pas ce dernier avec du benzène, du diluant, de l'acetone ou de l'alcool.
- Ne démontez ou ne réparez pas le POWERbot. Seul un réparateur certifié peut intervenir sur l'appareil.
- Maintenez le capteur d'obstacles, le capteur d'escarpement et laamera toujours propres.
- En cas d'accumulation de corps étrangers, les capteurs pouraient ne pas fonctionner correctement.

Installation

La base doit toujours être branchée et sous tension.

1 Branchez le chargeur de batterie à la base

2 Branchez le cordon d'alimentation au chargeur de batterie

Lorsque vous utilisez le chargeur de batterie, le cote avec l'autocollant doit etre tourné vers le bas.

3 Branchez la fiche à la prise d'alimentation

FRANÇAIS-10

Accessoires

Télécommande (en option)	Piles (type AAA) (en option)	Guide d'utilisation Filtre de rechange (en option)
Base Cordon d'alimentation Chargeur de batterie Bornes (en option)

• Les accessoires peuvent varier en fonction des modèles.
• Reportez-vous en page 17 pour consulter la procédure d'installation des bornes.

Notice d'installation

Remarque

Installez la base dans un endroit où le sol et le mur sont parfaitement d'équerre et lisses.
Il est conseilé d'installer la base dans le sens des lames du parquet.
Si l'interrupteur d'urgence est desactive,Vote POWERbot ne se rechargera pas,meme en etant instalé sur la base.

• Mettez toujours la base sous tension.
• La base n'étant pas sous tension, votre POWERbot ne le trouvera pas et ne pourra pas se recharger automatiquement.

• Si le POWERbot est laissé séparé de la base, la batterie se vide naturellement.

• Si le POWERbot est en mode Veille, il ne s'allumera pas même si l'interrupteur d'urgence est désactivé puis réactivé. Maintenez le bouton [Départ/Arrêt] sur le POWERbot enforcé pour désactiver le mode Veille.

FRANÇAIS-11

Mise en charge

Après avoir complètement chargé le POWERbot pour la première fois (après l'achat), il peut être utilisé pendant 60 minutes en mode Normal (Consultez la page 41 pour la durée de la mise en charge.)

Mise en charge intelligente

Si le POWERbot se décharge en mode Nettoyage automatique, il reviendra automatiquement à la base pour se charger et reprendra le nettoyage pour terminer le nettoyage de la zone à netoyer une fois que les deux tiers de la batterie sont complètement charges. (A 2 reprises au maximum).

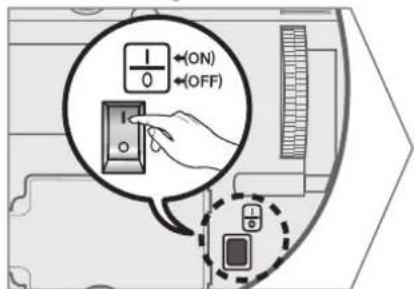

1 Activez l'interrupteur d'urgence situé sur le dessous de l'appareil

Vous devez activer

linterrupteur d'urgence pour allumer le POWERbot.

Appuyez puis relâchéz le

2 Mettez le POWERbot en charge manuellement en le plaçant sur sa base

Verifiez que les broches de chargement du POWERbot et celles de la base sont alignées correctement.

FRANÇAIS-12

3 Vérifiez l'etat de la charge

Pour la série SR1AM7010U*, levoyant de la batterie clignote toutes les secondes pendant la mise en charge et le voyant reste fixe lorsque la mise en charge est terminée.

Pour les séries SR1AM7040W*/ SR2AM70****, « s allume selon l'avancée de la mise en charge et « FULL » s allume lorsque la mise en charge est complète.

Charge automatique

1. Série SR1AM7010U*

Si levoyant de la batterie clignote a intervalles de 0,4 s, le POWERbot reviendra automatiquement a la base pour se charger.

Si levoyant du niveau de charge clignote pendant le nettoyage, le POWERbot revient automatiquement de lui même sur la base.

Recharge

Vous pouvez ordonner au POWERbot d'aller se recharger sur la base pendant qu'il nettoie.

Batterie faible (Lo)

Mettez le POWERbot en charge manuellement en le plaçant sur sa base.

Étapes à suivre en cas de défaut de recharge :

Vérifiez l'etat d'installation de la base dans les cas suivants:

• la base se trouve à un endroit qui n'est pas facilement accessible par le POWERbot.
  la distance entre la base et le POWERbot est supérieure à 20 pieds (5 m).

• Cela peut demander un long moment au POWERbot pour returner vers la base et se recharger.

Mettez le POWERbot en charge manuellement lorsque :

la base est située dans un coin
la batterie est complètement épuisée
Le POWERbot est immobilisé par un obstacle (meuble, etc.)
- le POWERbot ne peut pas franchir un seuil à proximé de la base (la hauteur maximale d'un seuil que le POWERbot peut franchir est d'environ 0,6 pouces (1,5 cm)).
lorsque levoyant de la batterie clignote et que Lo s'affiche
lorsque levoyant de la batterie (applicable à la série SR1AM7010U*)
- le POWERbot est réglé en mode Nettoyage localisé ou Nettoyage manuel

Utilisation du POWERbot

Vosdevezactiverl'interrupteurd'urgence enbas de l'unitéavant d'utiliserle POWERbot.

Mise sous/hors tension

Appuyez sur le bouton pendant plus de 3 secondes.

• Lorsque le POWERbot n'est pas utilisé pendant 30 minutes, Séries SR1AM70U* / SR2AM70U: passer en mode économique d'énergie. Séries SR1AM70W / SR2AM70*W: revient automatiquement à la base pour se charger.

Démarrage du mode Nettoyage automatique

Appuyez puis relâché ce bouton. Le POWERbot se déplace et nettoie automatiquement et une seule les zones réglées.

• Arrêt du nettoyage : Appuyez puis relâchéz le bouton

Utilisation du mode Nettoyage localisé

Le POWERbot nettoie en profondeur une zone delimitée.

Recharge / Mode Économie d'énergie

Recharge

En appuyant sur ce bouton, vous pouvez commander au POWERbot de se recharger automatiquement sur la base lorsqu'il nettoie.
Mode Economie d'énergie

Reportez-vous à la page 17.

FRANÇAIS-14

Sélection des modes de nettoyage

Mode de nettoyage	Comment le sélectionner ?	Icône affichée
		SR1AM7040W*SR2AM70****	SR1AM7010U*
Nettoyage automatique	II	III	IV
Nettoyage localisé
Nettoyage répété	* Appuyez sur [Type A, B],[Type C rédigôt Nord sur la télécommande puis appuyez sur [Départ/Arrêt]		-
Nettoyage manuel	* Le mode Nettoyage manuel peut être sélectionné à l'aide des boutons de contrôle de la direction situés sur la télécommande.		-

• Si POWERbot ne parvient pas à revenir à la base, il passera en mode économique d'énergie et l'écran s'eteindra.
• Pour quitter le mode économique d'énergie, appuyez sur le bouton [Départ/Arrêt] ou [Marche/Arrêt]
• Si le nettoyage en mode Nettoyage automatique se termine en 15 minutes, le POWERbot nettoie une fois de plus.

Utilisation du POWERbot

Méthode de nettoyage pour chaque mode

Nettoyage automatique

Nettoie automatique les zones regles une seule fois.

• Série SR1AM7010U*: Nettoie à plusieurs reprises jusqu'à ce que la batterie soit décharge.

Nettoyage localisé

Permet de nettoyer une zone localise en profondeur. Il peut etre utilise pour aspirer des miettes de pain ou de biscuits.

Nettoyage manuel

Vous pouvez deplacer le POWERbot a l'aide de la telecommande pour nettoyer la zone souhaite. *Cette fonction n'est pas applicable a la série SR1AM7010U*.

Nettoyage repété

Nettoie à plusieurs reprises jusqu'à ce que la batterie soit déchargeé.

念 Cette fonction n'est pas applicable a la série SR1AM7010U*.

Remarque

Si le Nettoyage automatique ou le Nettoyage repete est lancé, le POWERbot nettoie d'abord les zones autour de la base.

Utilisation des fonctions spéciales de nettoyage

Fonction de nettoyage	Fonctionnement	Icône affichée
		SR1AM7040W*SR2AM70****	SR1AM7010U*
Contrôle intelligent de la puissance	* Lorsque le POWERbot détecte un tapis en mode normal, il fonctionnera automatiquement avec une puissance d'aspiration plus élevée.
Brosse de nettoyage des angles	* Lorsque POWERbot détecte un bord ou un angle en mode Nettoyage automatique ou Nettoyage localisé, le volet obturateur automatique s'active et s'approche du bord ou de l'angle à nettoyer.Bord plat (un nettoyage)Coin (deux nettoyages)

À propos des bornes

Pour empêcher le POWERbot d'acceder aux zones suivantes, disposez des bornes au sol tous les 5,9 pouces (15 cm) en formant un

zone surelevée inférieure à 1,9 pouces (5 cm) zone sur

aquelle se trouve un toboggan, une balancoire ou une cheminée, ou zone humide ou contaminée par une substance inflammable.

zone comptant un seuil supérieure à 0,6 pouces (1,5 cm)

zone associée à un risque de chute (escaliers, porches ou balcons).

Utilisation du mode d'économie d'énergie

Voues pouvez utiliser le mode Economie d'énergie pour économiser de l'énergie lors du chargement de la batterie. Le mode Economie d'énergie désactive toutes les fonctions sauf la recharge de la batterie. Il permet de réduire la consommation électrique lorsque vous étés en déplacement pendant une durée prolongée.

Comment selectionner ou annuler Icène affichée

Appuyez pendant 5 secondes

*Environ 3 seconde plus tard, le voyant precedent apparait.


Clignote Clignote

Remarque

Si you selectionnez le mode Nettoyage automatique/intensif/manuel ou si vous appuyez sur le bouton de nettoyage localise, le mode Economie d'énergie est annulé.
En mode Economie d'énergie, le réglage de la programmation annule le mode Economie d'énergie. Si vous scélectionnez le mode Economie d'énergie après avoir régèle la programmation, la programmation n'est pas annulée.
Si l'alimentation de la base est coupée, le mode Economie d'énergie est annulé.
Si la batterie est complètement décharge, placez le POWERbot sur le chargeur de batterie / la base, puis appuyez sur le bouton [Départ/Arrêt (Pé) l'appareil.

FRANÇAIS-17

Utilisation de la télécommande

[Type A] [Type B]

[Type C]

FRANÇAIS-18

1 Mise en marche / Recharge / Départ/Arrêt

Mise en marche				Mettre sous/hors tension le POWERbot
Recharge				Permet de recharger le POWERbot sur la base automatiquement
Départ/Arrêt				Permet de démarrer ou d'accêter le processus de nettoyage

2 modes de nettoyage

Nettoyage automatique	ΔII	ΔII	ΔI	permet à l'apparéil de nettoyer toutes les zones une seule fois et de revenir automatiquement à la base.
Nettoyage localisé	Spot	Spot	Spot	Permet le nettoyage en profondeur d'une zone délimité
Nettoyage répété	Repeat	Repeat	Repeat	Permet de nettoyer à plusieurs reprises jusqu'à ce que la batterie devienne très faible et que levoyant clignote

3 Puissance d'aspiration

Mode Turbo	®	®	®	Permet de nettoyer avec la puissance d'aspiration la plus élevé
Mode Normal	®	®	®	Permet de nettoyer avec une puissance d'aspiration modérée
Mode Silencieux		®	®	Permet de nettoyer avec un niveau de bruit inférieur

4 Fonction supplémentaire

Signal sonore	Sound	Sound	Sound	Appuyez sur ce bouton pour basculer entre les signaux sonores → et la sourdine. <Série SR1AM7040W9 uniquement> Star wars → Signaux sonores → Sourdine
Télécommande	Remote	Remote	Remote	Permet d'activer ou de désactiver la fonction Wi-Fi.

• Série SR1AM7010U5 uniquement: Star wars (La fonction Sourdine n'est pas disponible.)
• Le réglage précédément sélectionné ne change pas, même si le bouton d'arrêt d'urgence est désactivé puis réactivé.

Utilisation de la télécommande

5 Mode Nettoyage manuel et contrôle de la direction

Aller tout droit	△	△	△	Permet un déplacement vers l'avant
Tourner à gauche	(4)	(4)	<3>	Permet de tourner à gauche
Tourner à droite	()	()	()	Permet de tourner à droite

• Le déplacement vers l'arrière n'est pas disponible.

6 Nettoyage localisé

Disponible uniquement avec les télécommandes de type C.

Lorsque le POWERbot est en cours de nettoyage, vous pouvez utiliser la télécommande pour pointer et ainsi nettoyer la zone souhaitée.

Pointez la lumière rouge sur le sol dans un rayon de 1,6 pied (0,5 m) autour de l'emplacement du POWERbot. Maintenez le bouton de nettoyage localisé enforcé pour déplacer la luzière rouge à l'endroit souhaité. Le POWERbot nettoie en suivant la luzière rouge.

Portée de la télécommande

Hauteur de la télékomande	1,6 pied (0,5 m)	3,3 pieds (1 m)	5 pieds (1,5 m)
Portée	Envviron 5 pieds (1,5 m)	Envviron 6,6 pieds (2 m)	Envviron 10 pieds (3 m)

Insertion des piles

Ouvrez le cache des piles en le levant tout en appuyant sur la languette de verrouillage, puis inserez les piles comme indiqued sur l'illustration. Puis, fermez le cache jusqu'à ce qu'un petit cli c se fasse entendre.

Nomenclature des pieces

Partie haute

1. Panneau d'affichage
2. Récepteur du signal de contrôle à distance
3. Capteur d'obstacles
4. Réservoir de poussière
5. Camera
6. Bouton du réservoir de poussière
7. Capteur antichoc
8. Volet obturateur automatique

Partie basse

1. Broches de charge
2. Brosse
3. Cache de la Brosse
4. Capterur d'escarpement
5. Roulette
6. Cache des piles
7. Bouton du cache de la brosse
8. Roue d'entrainment
9. Interrupteur d'urgence
10. Volet obturateur automatique

Nomenclature des pieces

Panneau d'affichage

1. Programme Quotidien
2. Mode Normal/Turbo
3. Voyant de la batterie
4. Bouton de nettoyage localise, programme quotidien (3 s)
5. Bouton Départ/Arrêt, mode Turbo (3s)
6. Bouton de recharge

1. Sourdine
2. Voyant d'information
3. *Voyant d'activation/désactivation de la commande intelligente
4. *Wi-Fi
5. Voyant de la batterie
6. Programme Pour une seule fois/ Quotidien
7. Affichage numérique
8. Mode Nettoyage localise
9. Mode Nettoyage manuel
10. Mode Nettoyage repete
11. Mode Silencieux
12. Mode Normal
13. Mode Turbo
14. Bouton de nettoyage localisé
15. Bouton Départ/Arrêt

16. Bouton de recharge

17. SR1AM70W* / SR2AM70W*: Wi-Fi pris en charge

FRANÇAIS-22

Réglage de l'heure/du programme

[Type A, Type B] Seul le mode Nettoyage automatique peut etre programme.

Réglage de l'heure

Voudevezregler l'houre actuelleavantdutiliserleprogramme Pour uneseule fois/Quotidien.

Réglage du programme

Vou puez definir/annuler le programme uniquement lorsque le POWERbot est instalé sur la base.

Annulation au moment du réglage

Si vous ne saisissez rien pendant 7 secondes, le réglage est automatiquement annulé.

Annulation du programme Pour une seule fois/Quotidien

FRANÇAIS-23

Lorsque les deux programmes Pour une seule fois et Quotidien sont régles	Schedule Cancel (3sec) Appuyez pendant 3 secondes	→ OU Schedule Cancel (3sec) → OU OU Schedule Cancel (3sec)
Lorsque seul le programme Pour une seule fois ou Quotidien est régle	Schedule Cancel (3sec) Appuyez pendant 3 secondes

Réglage de l'heure/du programme

[Type C] Seul le mode Nettoyage automatique peut être programmé.

Réglage de l'heure

Vou devez regler l'heure actuelle avant d'utiliser le programme Pour une seule fois/Quotidien.

Réglage du programme

Yououpouvezdefinir/annulerelprogrammeuniquementlorsquelePOWERbotestinstalle surla base.

Annulation au moment du réglage

Si vous ne saisissez rien pendant 7 secondes, le réglage est automatiquement annulé.

Annulation du programme Pour une seule fois/Quotidien

FRANÇAIS-24

Lorsque les deux programmes Pour une seule fois et Quotidien sont régles	Schedule Cancel(3sec) Appuyez pendant 3 secondes	→ OU Schede 3 sec)	→ Caled(3sec)	→ Dl Caled(3sec)
Lorsque seul le programme Pour une seule fois ou Quotidien est régle	Schedule Cancel(3sec) Appuyez pendant 3 secondes

[Série SR1AM7010U*] Pour les modèles sans télécommande, le réglage du programme est disponible comme suit.

Réglage du programme

Vou puez definir/annuler le programme uniquement lorsque le POWERbot est instalé sur la base.

Appuyez pendant 3 secondes

Lorsque la DEL du programme est allumée, le programme Quotidien est régèle.

• La durée pendant laquelle vous appuyez sur le bouton sera réglée comme programme. Le nettoyage se lancera automatiquement tous les jours en fonction de l'heure du programme.

Annulation du programme Quotidien

Lorsqu'un programme quotidien est regle

Appuyez pendant 3 secondes

Nettoyage et entretien

Vous devez désactiver l'interrupteur d'urgence avant de nettoyer le POWERbot.

Nettoyage du réservoir de poussière

1 Appuyez sur le bouton pour-retirer le réservoir de poussière

2 Retirez le couvercle du réservoir de poussière

3 Retirez la poussière qui se trouve dans le réservoir et dans l'unité cyclone

4 Séparez l'unité cyclone du couvercle du réservoir de poussière, puis lavez ce dernier ainsi que le contrôle

5 Replacez le réservoir de poussiere

6 Reinsérez le réservoir de poussière dans le corps principal jusqu'à entendre un « clic »

Nettoyage des capteurs et de laamera

Essuyez légèrement à l'aide d'un chiffon doux. N'utilisez pas d'eau ou de solutions de nettoyage.

Nettoyage de la Brosse et du volet obturateur automatique

La conception de larosse peut varier selon les modèles.

1 Retirez le cache de la Brosse

2 Retirez la Brosse

3 Nettoyez la Brosse

4 Nettoyez le volet obturateur automatique

5 Reinstallez la brosse

6 Reinstallez le cache de la Brosse

Nettoyage de la roue d'entrainement

1 Posez un chiffon doux sur le sol et placez-y le POWERbot returné.

2 Utilisez une tige émoussée ou une pince pour retarder les corps étrangers.

Application Samsung Connect

L'application Samsung Connect n'est compatible qu'avc les modles qui disposent d'une fonction Wi-Fi.

Configuration du routeur sans fil

• Veuillez vous reporter au manuel d'utilisation de votre réseau sans fil si vous rencontres des problèmes d'accès.
  L'aspirateur POWERbot de Samsung prend uniquement en charge une connexion Wi-Fi de 2,4 GHz.
• L'aspirateur POWERbot de Samsung prend en charge les protocoles IEEE 802.11b/g/n et Soft-AP. - Le protocole IEEE 802.11n est recommendé.

• L'aspirateur POWERbot de Samsung prend uniquement en charge le protocole DHCP (Dynamic Host Configuration Protocol). Veuillez vous assurer que l'option de serveur DHCP est activée sur votre routeur sans fil.
  Le POWERbot prend en charge WEP-OPEN, WPA-PSK/TKIP et WPA2-PSK/AES pour les protocoies d'authentication et de codage.

• Le protocole WPA2-PSK/AES est recommendé.

• Vérifiez que votre routeur dispose d'un identifient SSID et d'un mot de passer desiques.

La qualite de la connexion de voter reseau sans fil peut etre influencee par I'environnement sans fil existant.
- Une fois que vous fournisseur d'accès Internet (FAI) a enregistré définitivement l'adresse MAC (numéro d'identification unique) de votre ordinateur ou modem, il se peut que vous POWERbot ne parvienne pas à se connecter à Internet. Demandez à votre FAI de vous communiquer la procédure à suivre pour connecter un apparéil autre qu'un ordinateur à Internet.
- Si le FAI vous demande votre identifient ou mot de passer pour étabir la connexion à Internet, il se peut que votre POWERbot ne puisse pas connecter à Internet. Si tel est le cas, vous doivent saisir votre identifient ou mot de passer lors de l'établissement de la connexion à Internet.
Le POWERbot peut ne pas parvenir à se connecter à Internet à cause de problèmes de pare-feu. Prenez contact avec votre FAI pour résoudre ces problèmes.
- Certains routeurs sans fil peuvent transmettre une adresse DNS (serveur de noms de domaine) non valide, même si aucune connexion à Internet n'est établie. Si tel est le cas, prenez contact avec le fabricant de votre routeur sans fil ainsi qu'avac votre FAI.
- Si vous ne parvenez toujours pas à vous connecter à Internet, même après avoir suivi la procédure indiquée par votre FAl, veuilles prendre contact avec un centre de dépannage Samsung/agréé.
- Si vous routeur n'est pas un produit certifié Wi-Fi, il se peut que le POWERbot ne parvienne pas à se connecter à Internet.

Téléchargement de l'application Samsung Connect

• Telechargez et installez l'application Samsung Connect sur les marchés d'applications (Google Play Store, Apple App Store ou Samsung Galaxy Apps). Pour trouver l'application, recherche le mot-clé « Samsung Connect »

Remarque

Samsung Connect n'est pas compatible avec les tablettes et certains apparciels mobiles.
- Le système d'exploitation Android 6.0 ou version ultérieure (au moins 2 Go de RAM) est recommendé.
- Les iPad et certains appareils mobiles peuvent ne pas'être pris en charge.
- Le système d'exploitation iOS 10.0 ou une version ultérieure / l'iPhone 6 ou une version ultérieure est pris en charge.
Rendez-vous sur Play Store ou App Store pour voir si votre apparéil mobile est compatible avec Samsung Connect.
Les fonctions prises en charge sont soumises à modification sans préavis.

Creation d'un compte Samsung

Vous doivent creer un compte Samsung pour pouvoir utiliser l'application Samsung Connect.
Pour creer un compte Samsung, you pouvez suive les instructions fournies par l'application Samsung Connect.
- Sinon, si vous avez un smartphone Samsung, vous pouvez ajouter votre compte Samsung dans l'application des réglages de votre smartphone. Vous serez ainsi automatiquement connecté à votre compte Samsung.

Application Samsung Connect

Ajout d'un apparéil sur l'application Samsung Connect

1. Connectez votre smartphone à votre routeur sans fil.
2. Lancez l'application Samsung Connect sur votre smartphone.

3. Si une fenêtre contextuelle s'affiche indiquant qu'un nouvel apparéil a été détecté, appuyez sur ADD NOW.

4. Si la fenêtre contextuelle n'appeaït pas, appuyez sur le bouton + et Sélectionnéz l'appareil que vous souhaïze connecter dans la liste AVAILABLE DEVICES.
   Si voire appareil n'apparait pas dans la liste, ajoutez-le manuellement en selectionnant le type d'appareil et le modele spécifique d'appareil.

5. [Android] La connexion à votre appareil sera établie automatiquement.

6. [iOS] Ouvrez l'application des réglages et Sélectionnez [robot vacuum] Samsung dans la liste des connexions Wi-Fi disponibles.

7. Authentifiez-vous lorsque vous etes invite(e) à le faire.

8. [Android] La connexion à votre routeur sans fil sera établie automatiquement.

9. [iOS] Ouvrez l'application des réglages et Sélectionnez le routeur sans fil dans la liste des connexions Wi-Fi disponibles.

10. Les opérations restantes de configuration seront automatiquement effectuées. Ensuite, une nouvelle Device Card sera ajoutée.

Remarque

Si vous ne parvenez pas à enregistrer l'appareil, veuillez suivre les étapes ci-dessous.

• Essayez d'appliquer une nouvelle fois la procédure d'enregistrement selon les instructions fournies dans les messages contextuels.
• Vérifiez que l'option UPnP de votre routeur sans fil est activée, puis réessayez d'appliquer la procédure d'enregistrement.
• Verifiez que le mode sans fil de votre routeur sans fil est bien activé, puis réessayez d'appliquer la procédure d'enregistrement.
• Si vous avez deux aspirateurs POWERbot ou plus, eteignez les autres aspirateurs POWERbot, puis reessayez d'enregistrer votre POWERbot.
• Si tout autre routeur sans fil possede le meme identifiant SSID que voire routeur sans fil, il se peut que I'enregistrement echoue.

Voyants de la commande intelligente et de la connexion Wi-Fi

	Activée	La fonction de commande intelligente est bloquée. (L'utilisation de la télécommande peut quand même être autorisée.)
	Déactivée	La fonction de commande intelligente est autorisée.
	Activée Le POWERbot est connecté au routeur sans fil.
	Déactivée	Le POWERbot tente de se connecter au routeur sans fil.

• Lorsque la fonction de commande intelligente est bloquée, vous ne pouvez pas contrôler le POWERbot sur votre smartphone.
• Le POWERbot et votre smartphone ne sont pas connectés au même routeur sans fil ; un-delai de réponse peut être constaté selon votre environnement réseau.

FRANÇAIS-30

Mise à jour du logiciel

Lorsque le POWERbot est en charge sur la base, le POWERbot se connecte au serveur puis vérifie si un logiciel est disponible. Si un nouveau logiciel est trouve, le POWERbot le télécharge et le met à jour automatiquement.
- Si le message « UP » s'affiche sur l'écran alors que le POWERbot est en charge, cela signifie qu'une mise à jour est en cours. Veillez attendre que la mise à jour soit terminée avant d'utiliser le POWERbot.

Utilisation de l'application Samsung Connect

Lorsque you appuyez sur la carte de l'appareil dans l'application Samsung Connect, le plug-in (module d'extension) pour votre apparéil sera lancé.

1. Mise sous / hors tension
2. Commandes de direction avec le mode de nettoyage manuel (avancer, tourner à gauche, tourner à droite)
3. Mode de nettoyage automatique (activation / déactivation)
4. Mode Nettoyage localise
5. État actuel
6. Statut de la batterie
7. Puissance d'aspiration
8. Option de répétition (activation / désactivation)
9. Programme (Une seule fois / Quotidien)
10. L'heure actuelle affichée sur l'appareil sera synchronisée lorsque vous saisirrez le réglage du programme.
11. Un cycle de nettoyage programme ne commencerera que lorsque l'appareil sera en charge sur la base.
12. Historique de nettoyage
13. Reglages > Guide vocal

Remarques et mises en garde

Mise en charge

Remarque

Si les piles surchauffent pendant la charge, le temps de charge peut augmenter.
Si la mise en charge automatique ne fonctionne pas, effectuez les opérations suivantes:

• Désactiver l'interrupteur d'urgence (situé endessous du POWERbot), puis rallumez-le.
• Débranche la prise de la base, puis rebranche-la.
• Débranche la base, puis vérifie l'absence de corps étrangers sur les broches de charge et nettoyez le POWERbot et les broches de charge de la base à l'aide d'un chiffon sec ou d'un torchon.
• Verifiez l'absence d'obstacles pres de la base, tels que des objets refléchissants, des chaises, etc.

Si le POWERbot est laissé sépare de la base, la batterie se vide naturellement.

• Essayez de laisser le POWERbot en charge sur la base. (Toutefois, désactivez l'interrupteur d'urgence et laissez la base débranchée lorsque vous prévoyez de vous absenter sur une période prolongée pour un voyage d'affaires, des vacances, etc.)

Utilisation

Remarque

Le POWERbot peut etre bloqué entre autres par les seuils pendant le nettoyage.

• Pour redémarrer son utilisation, désactive l'interrupteur d'urgence, déplacez le POWERbot vers une zone où il peut se déplacer facilement, puis remettez-le sous tension.

Le POWERbot ne peut pas nettoyer complètement les espaces auxquels il n'a pas accès, tels que les recoins, entre le mur et le canapé, etc.

• Veuillage utiliser un autre outil de nettoyage pour les-retirer régulierement.

Le POWERbot ne peut pas aspirer des moutons de poussière, il est donc possible qu'il en reste certains sur le sol après le nettoyage.
- Veuillez utiliser un autre outil de nettoyage pour les retiretir régulierement.
Si le POWERbot est eteint, vous ne pouvez pas l'allumer en appuyant sur le bouton Marche/Arret de la telecommande. Maintenez le bouton [Depart/Arret] sur le POWERbot enforcé.
- Vous ne pouvez pas selectionner et demander au POWERbot d'executer le mode Nettoyage localisé lorsqu'il est en charge.
- Si vous appuyez sur le bouton de nettoyage manuel/localisé pendant la charge, le POWERbot quittera la base et passera en mode veille.

Nettoyage et entretien

Remarque

Si vous avez nettoyé le réservoir de poussière et le filtré avec de l'eau

• Réservoir de poussière : essuyez absolument toute l'eau.
• Filtre : faites-le sécher complètement à l'ombre avant de l'utiliser.

Lorsque vous nettoyez le volet obturateur automatique, retirez-le en le tirant delicatement.

Attention

• Faites attention à vos doigs lorsque vous replacez ou retirez le filtré car vous pouvez les coincer dans l'entrée du réservoir de poussière.
  Pour éviter les obstructions par des corps étrangers, ne laissez pas le POWERbot aspirer des cure-dents, des cotons-tiges, etc.
  Si vous avez du mal à retarder les corps étrangers de la Brosse, contactez un centre de service Samsung agree.

Larosse retirant la poussiere du sol pendant le nettoyage, des corps étrangers peuvent se prendre dedans (fils, cheveux longs, etc.). Pour obtenir des résultats de nettoyage optimaux, vérifie-la et nettoyez-la régulièrement.
Si une Brosse ou un cache de brosse est mal réinstallé(e) après une opération de maintenance, vous risquez de rayer le sol ou d'entrainer un dysfonctionnement de l'appareil. Par conséquent, assemblez-les correctement en vérifier la Procedure de maintenance.

À propos de la batterie

Remarque

• Achetez des piles dans les centres Samsung agreees et vérifie la presence du symbole de la piece d'origine (), sans si que le nom de modele, avant d'acheter.
• Cette batterie est réservée exclusivement au POWERbot de Samsung Electronics. Ne l'utilise pas pour d'autres appareils.
  Ne demontez pas et ne modifiez pas la batterie.
  Ne jetez pas la batterie dans le feu et ne la chaffen pas.
• Ne connectezaucun objetmetallique sur les contacts de charge (+, - )
  Stockez la batterie à l'intérieur (entre 0 °C et 40 °C).
  Si la batterie presente un dysfonctionnement, ne la démonze pas vous-même. Contactez votre centre de service Samsung le plus proche.
• Plus les piles sont utilisées, plus leur temps de charge et d'utilisation peut diminuer. Si la durée de vie de la batterie est dépassée et qu'elle ne charge plus correctement la base, faites-la remplacer auprès d'un centre de service Samsung.

La période de garantie de la batterie est de 6 mois a compter de la date d'achat.

À propos du capteur infrarouge

Attention

La transmission du signal infrarouge peut ne pas etre reguliere dans les lieux comitant des lampes halogenes ou en extérieur.
Le POWERbot utilise 3 types d'appareils infrarouges. Chacun des apparéils a un niveau de priorité différent. Un apparéil peut ne pas fonctionner si son signal est remplace par celui d'un apparéil avec une priorité plus élevé.

• Priorité des signaux infrarouges : Commande intelligente > Base

Des signaux infrarouges différents peuvent interférer entre eux et entrainer le dysfonctionnement des apparéils sils sont utilisés Ensemble dans un espace restreint ou àproximé l'un de l'autre.
- Si plusieurs aspirateurs POWERbot sont utilisés simultanément, ils risquent de mal fonctionner en raison d'interférences entre les signaux infrarouges.

Codes d'information

1 Les trois voyageants cidesous clignotent et une alarmede codes d'information retentit.

2 Désactivez le bouton d'arrêt d'urgence, puis vérifie que les instructions ci-dessous sont suivies et prenez les mesures appropriées.

3 Le code d'information disparait lorsque vous activez le bouton d'arrêt d'urgence

Animation des codes d'information

Codes d'information LiSTE de vérification

Le POWERbot est bloqué, coince ou piégé pendant son déplacement.

• Désactivez l'interrupteur d'urgence et déplacez le POWERbot vers une autre zone.

Corps étrangers coincés dans la Brosse.
Désactive l'interrupteur d'urgence et retirez les corps étrangers de la brosse.

Corps étrangers coincés dans la roue d'entrainment gauche.
- Désactivez l'interrupteur d'urgence et retirez les corps étrangers de la roue d'entrainment.

Corps étrangers coincés dans la roue d'entrainment droite.
- Désactivez l'interrupteur d'urgence et retirez les corps étrangers de la roue d'entrainment.

Le capteur antichoc doit être vérifié.

Désactivez l'interrupteur d'urgence puis réactivé-le.
- Si le code d'information ne disparait pas, vérifie l'absence de corps étrangers entre le capteur antichoc et le corps principal. S'il y en a, tirez légèrement sur le capteur antichoc et retirez les corps étrangers.

Corps étrangers accumulés sur le capteur d'obstacles.

• Déactivez l'interrupteur d'urgence et nettoyer les capteurs avant et arrêté à l'aide d'un chiffon doux.

Corps étrangers accumulés sur le capteur d'escarpement.

• Désactivez l'interrupteur d'urgence et nettoyer le capteur d'escarpement à l'aide d'un chiffon doux.

La carte de circuit imprimé principale doit être contrôle.
- Éteignez l'appareil et redémarrez-le. Si le même problème continue de survenir, un contrôle d'entretien est requis.

1 Le code d'information ci-dessous s'affiche avec une alarme de codes d'information retentit.

2 Désactivez le bouton d'arrêt d'urgence, puis vérifie que les instructions ci-dessous sont suivies et prenez les mesures appropriées

3 Le code d'information disparait lorsque vous activez le bouton d'arrêt d'urgence

Codes d'information	Liste de vérification
	Le POWERbot est bloqué, coince ou piégé pendant son déplacement. • Désactivez l'interrupteur d'urgence et déplacez le POWERbot vers une autre zone.
C 01	Corps étrangers coincés dans larosse. • Désactivez l'interrupteur d'urgence et retirez les corps étrangers de larosse.
C 02	Corps étrangers coincés dans la roue d'entrainment gauche. • Désactivez l'interrupteur d'urgence et retirez les corps étrangers de la roue d'entrainment.
C 03	Corps étrangers coincés dans la roue d'entrainment croite. • Désactivez l'interrupteur d'urgence et retirez les corps étrangers de la roue d'entrainment.
C 05	Le capteur antichoc doit être vérifié. • Désactivez l'interrupteur d'urgence puis réactivez-le. • Si le code d'information ne disparait pas, vérifie l'absence de corps étrangers entre le capteur antichoc et le corps principal. S'il y en a, tirez légèrement sur le capteur antichoc et retirez les corps étrangers.
C 06	Corps étrangers accumulés sur le capteur d'obstacles. • Désactivez l'interrupteur d'urgence et nettoyer les capteurs avant et arrêté à l'aide d'un chiffon doux.
C 07	Corps étrangers accumulés sur le capteur d'escarpement. • Désactivez l'interrupteur d'urgence et nettoyer le capteur d'escarpement à l'aide d'un chiffon doux.
C 11	La carte de circuit imprimé principale doit être contrôleée. • Éteignez l'appareil et redémarrez-le. Si le même problème continue de survenir, un contrôle d'entretien est requis.

Dépannage

Symptôme Liste de vérification
Le POWERbot ne fonctionne pas du tout.	Vérifiez que l'interrupteur d'urgence est activé.Vérifiez que toutes les icônes s'affichent sur le panneau d'affichage.Vérifiez si la batterie du POWERbot est complètement épisée.- Lorsque le message « Lo » s'affiche, placez le POWERbot sur la base pour lemettre en charge.- Lorsque levoyant de la batterie clignote, placez manuellement lePOWERbot sur la base pour le charger. (Série SR1AM7010U* unquivalent)Remplacez les piles (de type AAA) si la télécommande ne fonctionne pas.
Le POWERbot s'est arrêtéd pendant le nettoyage.	Lorsque le message « Lo » s'affiche à l'écran, placez le POWERbot sur la base pour le mettre en charge.Lorsque le voyant de la batterie clignote, placez manuellement le POWERbot sur la base pour le charger. (Série SR1AM7010U* unquivalent)Lorsque le POWERbot est immobilisé par un obstacle tel qu'un cordon, unseuil, etc., soulevez-le et éloignez-le de l'obstacle.- Si des tissus ou cordons sont coincés dans la roue d'entrainment,désactivez l'interrupteur d'urgence et retirez-les avant toute nouvelleutilisation.
La puissance d'aspiration estfaible.	Lorsqu'il y a trop de poussière dans le réservoir, la puissance d'aspirationpeut faibrir. Désactivez l'interrupteur d'urgence et videz le réservoir dedousière.Si l'entrée (en-dessous du POWERbot) est bloquée par des corps étrangers,désactivez l'interrupteur d'urgence et retirez-les de l'entrée.Lorsque le niveau de bruit augmente, désactivez l'interrupteur d'urgence et videz le réservoir de poussière.
Le POWERbot ne parvient pasà trouver la base.	Vérifiez s'il n'y a pas de panne de courant ou si la prise d'alimentation n'estpas débranchée.Enlevez tous les obstacles situés autour de la base et pouvant empêcher lePOWERbot de returner à la base.Lorsque des corps étrangers se trouvent sur les broches de chargement, lamise en charge peut être affectée. Éliminez les corps étrangers au niveau desbroches.
Le POWERbot nettoie soudainement en diagonale.	Vérifiez si la base est installée dans le sens des lames de parquet ou ducarrelage.Le POWERbot peut nettoyer en diagonale s'il se rend vers une autre zoneen empruntant le chemin le plus court. Il peut également se déplacer endiagonale s'il est entré en contact avec un obstacle avec cet angle, s'il aétémis en charge sur la base avec cet angle ou si les lames du parquet ou lecarrelage déformé est dans ce sens.
Le nettoyage localisé nefonctionne pas.	Si vous pointez la lumière rouge directement sur le POWERbot, il peut ne passe déplacer dans la direction souhaiétée.- Pointez la lumière rouge vers le sol à une distance de 1,6 pieds (0,5 m) duPOWERbot.* N'utilisez pas le nettoyage localisé à la lumière directe du soleil, avec unéclairage vif ou sur des sols sombres.
Symptôme Listé de vérification
J'ai installé l'application Samsung Connect, mais je ne parviens pas à connecter le POWERbot.	Le produit est utilisable une fois que la connexion entre le POWERbot et le routeur sans fil est établie grâce à la fonction Easy-Setup (Configuration facile) et conformément à la procédure indiquée.
Je ne parviens pas à me connecter à mon compte Samsung.	Vérifiez que votre identifient et votre mot de passer sont corrects.
Un message signatant un dysfonctionnement au niveau de la configuration s'affiche.	Ce dysfonctionnement temporaire peut être dû à la distance entre le routeur sans fil et le robot, ou à des obstacles. Réessayez ultérieurement.
Les produits ne fonctionnent pas, bien que le smartphone soit connecté au POWERbot.	Fermez l'application Samsung Connect, puis rouvre-la, ou déconnectez le smartphone du routeur sans fil, puis reconnectpez-les. Ou toupez l'alimentation du POWERbot, puis remette-la, patientez au moins une minute et reliancez l'application Samsung Connect.
Les fonctions de l'application Samsung Connect App ne sont pas opérationnelles.	Regardez si la fonction de verrouillage de la commande intelligente du POWERbot est activée. (Si c'est le cas, le voyant Wi-Fi est étèint.).
L'application Samsung Connect Robot Vacuum ne se lance pas.	Vérifiez que le POWERbot est bien connecté au routeur sans fil.
Le POWERbot n'est pas connecté au Wi-Fi.	Vérifiez la configuration du routeur sans fil.
La fonction Contrôle intelligent de la puissance fonctionne sur les sols normaux.	Vérifiez que le sol est bien à niveau et que le POWERbot fonctionne et que son corps est légèrement levé.Vérifiez la présence eventuelle de corps étrangers sur le capteur d'escarpement situé sous le POWERbot.Vérifiez si la couleur du sol estASFobre.
La fonction Contrôle intelligent de la puissance ne fonctionne pas.	Lorsque le POWERbot nettoie un tapis de couleur vivie et à poils courts, il peut reconnaître le tapis comme un sol et la fonction Contrôle intelligent de la puissance peut ne pas fonctionner.
La fonction Brosse de nettoyage des angles ne fonctionne pas.	Lorsque le POWERbot ne parvient pas à reconnaître le mur, la fonction Brosse de nettoyage des angles peut ne pas fonctionner.Lorsqu'un obstacle réfléchissant fait face au murLorsque le mur est lui-même réfléchissantLorsque le mur est de couleur foncée
La fonction Brosse de nettoyage des angles s'active en l'absence de murs ou de coins.	Vérifiez la présence eventuelle de petits obstacles disposés sur une zone étroite.Lorsque le POWERbot reconnaît l'obstacle lui faisant face comme un mur, la fonction Brosse de nettoyage des angles peut s'activer.
La fonction Brosse de nettoyage des angles s'active alors que le POWERbot ne rencontres aucun mur ou coin.	Lorsque le degré de l'angle du coin détecté par le POWERbot est grand, la fonction Brosse de nettoyage des angles peut s'activer sans rencontres aucun mur ou coin.

Troubleshooting

FRANÇAIS-38

Symptôme Liste de vérification
L'application Samsung Connect ne peut pas être installée.	L'application Samsung Connect fonctionne sur le système d'exploitation Android 6.0 ou une version supérieure et sur iOS 10 ou une version supérieure. Il se peut que la version du système d'exploitation prénant en charge l'application Samsung Connect change ultérieurement; Pour les appareils intelligents connectés par routeur, nous ne pouvons pas garantir une installation et une'utilisation normales.
Un message d'échéce de l'enregistrement de l'appareil s'affiche.	Réessayez la procédure d'enregistrement de l'appareil en vous reportant aux messages qui s'affichent. Veuillez vous reporter à la section « Configuration du routeur sans fil » du guide d'utilisation. Veuillez vous reporter aux étapes pour procéder à l'enregistrement de l'appareil dans la section du guide d'utilisation intitulée « Ajout d'unurreil sur l'application Samsung Connect ». Lorsque l'enregistrement de l'appareil échoue à plusieurs reprises, réinitialisé le POWERbot et votre smartphone, lancez à nouveau l'application Samsung Connect, puis essayez de procéder à l'enregistrement de l'appareil. • Vous doivent utiliser le même compte Samsung pour la connexion à l'application et pour l'enregistrement de l'appareil. Tous les utilisateurs doivent utiliser le compte Samsung émis par le même pays.
Pendant l'enregistrement de l'appareil, le bouton de recharge est actionné et maintainu enforcé selon les instructions, mais l'étape suivante n'apparait pas.	Appuyez sur le bouton de recharge jusqu'à ce que vous entendiez un « bip ». Si l'étape suivante n'apparait pas sous quelques secondes, appuyez sur le bouton de recharge une fois de plus.
Pendant l'enregistrement de l'appareil, le routeur sans fil que je souhaite connecter n'est pas trouvellors lors de la recherche.	Annulez l'enregistrement de l'appareil, lancez à nouveau l'application Samsung Connect et réessayez de procéder à l'enregistrement de l'appareil. Maintenez le doigt appuyé sur « [robot vacuum] Samsung » dans la liste des reseaux et supprimez le réseau pour initialiser le mot de passer.
Pendant l'enregistrement de l'appareil, le mot de passage du point d'accès 1111122222 n'est pas saisiorrectement.	Annulez l'enregistrement de l'appareil, lancez à nouveau l'application Samsung Connect et réessayez de procéder à l'enregistrement de l'appareil. • Maintenez le doigt appuyé sur le nom du routeur sans fil que vous souhaitez connecter dans la liste des reseaux et supprimez le réseau pour initiaisér le mot de passer.
Une coupure de connexion entre l'application Samsung Connect et le POWERbot survient mais l'enregistrement de l'appareil est bien terminé.	Actualisez l'écran et attendez. • Lancez à nouveau l'application Samsung Connect. • Vérifier s'il y a un problème de connexion à Internet. En particulier, un pare-feu peut interrompire le fonctionnement normal.

Symptôme Listede dé verification

Une coupure de connexion entre l'application Samsung Connect et le POWERbot survient soudainement pendant le fonctionnement normal de l'application.

• Si le POWERbot est distant d'un routeur sans fil, une coupure de la connexion peut survenir.
• Réinitialisez le POWERbot et le smartphone, puis vérifie à nouveau la connexion.
• Si la coupure de connexion survient à plusieurs reprises, essayez d'enregistrer à nouveau l'appareil.
  Lorsque l'identifiant SSID / le mot de passer d'un routeur sans fil a ete modifie, essayez d'enregistrer a nouveau I'appareil.

Le contrôle via l'application Samsung Connect ne fonctionne pas car la fonction de contrôle à distance est désactivée.

La fonction de contrôle à distance est au statut désactivé. Placez la fonction de contrôle à distance au statut activé à l'aide d'une télécommande.

Annonce de logiciel open source

Le logiciel inclus dans cet apparéil contient un logiciel open source. Vous pouvez obtenir le code source correspondant pendant une période de trois ans après la sortie de la dernière version de ce produit en adressant un email à l'adresse suivante : [e-mail].

Il est également possible d'obtenir le code source complet correspondant sur un support physique tel qu'un CD-ROM ; un coût minimal sera requis.

L'URL suivant http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 renvoie à la page de téléchargement du code source mis à votre disposition et aux informations concernant la licence de logiciel op source relative à cet apparéil. Cette offre est valable pour quiconque ayant reçu cette information.

FRANÇAIS-40

Caractéristiques techniques

Classification Élement			Informations détaillées
			SR1AM7010U* SR1AM7040W*
Caracteristiques mécaniques (POWERbot)	Dimensions (P x H x L) 340		mm x 97 mm x 348 mm
	Poids 4 kg
	Capteur		Système de reconnaissance du plafond (Visionary mapping plus TM)
	Type de bouton du POWERbot		Type tactile
Caracteristiques techniques relatives à l'alimentation	Tension 100-240 V°, 50 Hz/60 Hz
	Consommation 80 W
	Caracteristiques de la batterie		21,6 V / 38,8 Wh
Nettoyage	Type de charge Charge		automatique/Charge manuelle
	Mode de nettoyage		Programme Automatique, Localisé, Quotidien	Automatique, Localisé, Intensif, Manuel, programme Pour une seule fois, programme Quotidien
	Temps de charge Environ		240 minutes
	Temps de nettoyage (Sur sol dur)	Mode Turbo Environ	240 minutes
		Mode Normal Environ	30 minutes
		Environ 60 minutes

Classification Élement Information détaillées
Caracteristique mécaniques (POWERbot)	Dimensions (P x H x L) 340		mm x 97 mm x 348 mm
	Poids 4,3 kg
	Capteur		Système de reconnaissance du plafond (Visionary mapping plus TM)
	Type de bouton du POWERbot		Type tactile
Caracteristique techniques relatives à l'alimentation	Tension 100-240 V°, 50 Hz/60 Hz
	Consommation		130 W
	Caracteristique de la batterie		21,6 V / 77,8 Wh
Nettoyage	Type de charge Charge		automatique/Charge manuelle
	Mode de nettoyage		Automatique, Localisé, Intensif, Manuel, programme Pour une seule fois, programme Quotidien
	Temps de charge Enviro		160 minutes
	Temps de nettoyage (Sur sol dur)	Mode Turbo Enviro	viron 30 minutes
		Mode Normal Enviro	viron 60 minutes
		Mode Silencieux	Environ 90 minutes

• Pour des raisons d'amélioration de l'appareil, la conception et les caractéristiques techniques de l'appareil peuvent faire l'objet de modifications, sans préavis.
• Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation.

SAMSUNG

POWERbot

Manual del usuario

Serie SR1AM70****, SR2AM70****
