C102 Total - Nébuliseur OMRON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Nébuleuse ultrasonique, débit d'aérosol : 0,25 ml/min, taille des particules : 5 µm
Utilisation	Conçu pour administrer des médicaments par inhalation, idéal pour les patients souffrant de maladies respiratoires.
Maintenance et réparation	Nettoyage régulier des pièces amovibles, remplacement des filtres selon les recommandations du fabricant.
Sécurité	Utiliser uniquement avec des médicaments prescrits, ne pas immerger l'appareil dans l'eau, débrancher après utilisation.
Informations générales	Appareil léger et portable, fonctionnement silencieux, garantie de 2 ans.

FOIRE AUX QUESTIONS - C102 Total OMRON

Comment assembler le nébuliseur OMRON C102 Total ?

Pour assembler le nébuliseur, commencez par placer le réservoir de médicament sur la base de l'appareil. Ensuite, connectez le tube d'air au compresseur et au nébuliseur. Assurez-vous que toutes les connexions sont bien en place avant de commencer l'utilisation.

Quel type de médicament puis-je utiliser avec le nébuliseur OMRON C102 Total ?

Vous pouvez utiliser des solutions de nébulisation prescrites par votre médecin. Assurez-vous de suivre les recommandations de votre professionnel de santé concernant le type et la quantité de médicament à utiliser.

Comment nettoyer le nébuliseur OMRON C102 Total ?

Pour nettoyer le nébuliseur, démontez toutes les pièces amovibles après chaque utilisation. Rincez-les à l'eau tiède et laissez-les sécher à l'air libre. Vous pouvez également les désinfecter avec une solution d'eau et de vinaigre blanc.

Que faire si le nébuliseur ne fonctionne pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Assurez-vous également que le réservoir de médicament est correctement rempli et que le tube d'air n'est pas obstrué. Si le problème persiste, contactez le service clientèle.

Quelle est la durée de traitement recommandée avec le nébuliseur OMRON C102 Total ?

La durée de traitement varie en fonction du médicament utilisé. En général, chaque séance dure entre 5 et 15 minutes. Suivez les instructions de votre médecin pour des recommandations spécifiques.

Le nébuliseur OMRON C102 Total est-il silencieux ?

Le nébuliseur OMRON C102 Total est conçu pour être relativement silencieux, mais un léger bruit de fonctionnement est normal. Si vous trouvez le bruit excessif, vérifiez si le nébuliseur est correctement assemblé.

MODE D'EMPLOI C102 Total OMRON

Nébuliseur à compréseur

C102 Total (NE-C102-E)

X102 Total (NE-C102-EO)

Mode d'emploi

Table des matieres

Utilisation prévue 21

Familiarisation avec l'ordinateil 22

Fonctionnement du kit de nébulisation 23

Fonctionnement de la douche nasale 24

Instructions de sécurité importantes

(Aire avant utilisation) 25

Utilisation 26

Nettoyage et désinfection quotidienne 28

Dépannage 30

Données techniques 30

Garantie 33

Accessoires medicaux en option 34

Autres pieces en option/de rechange 34

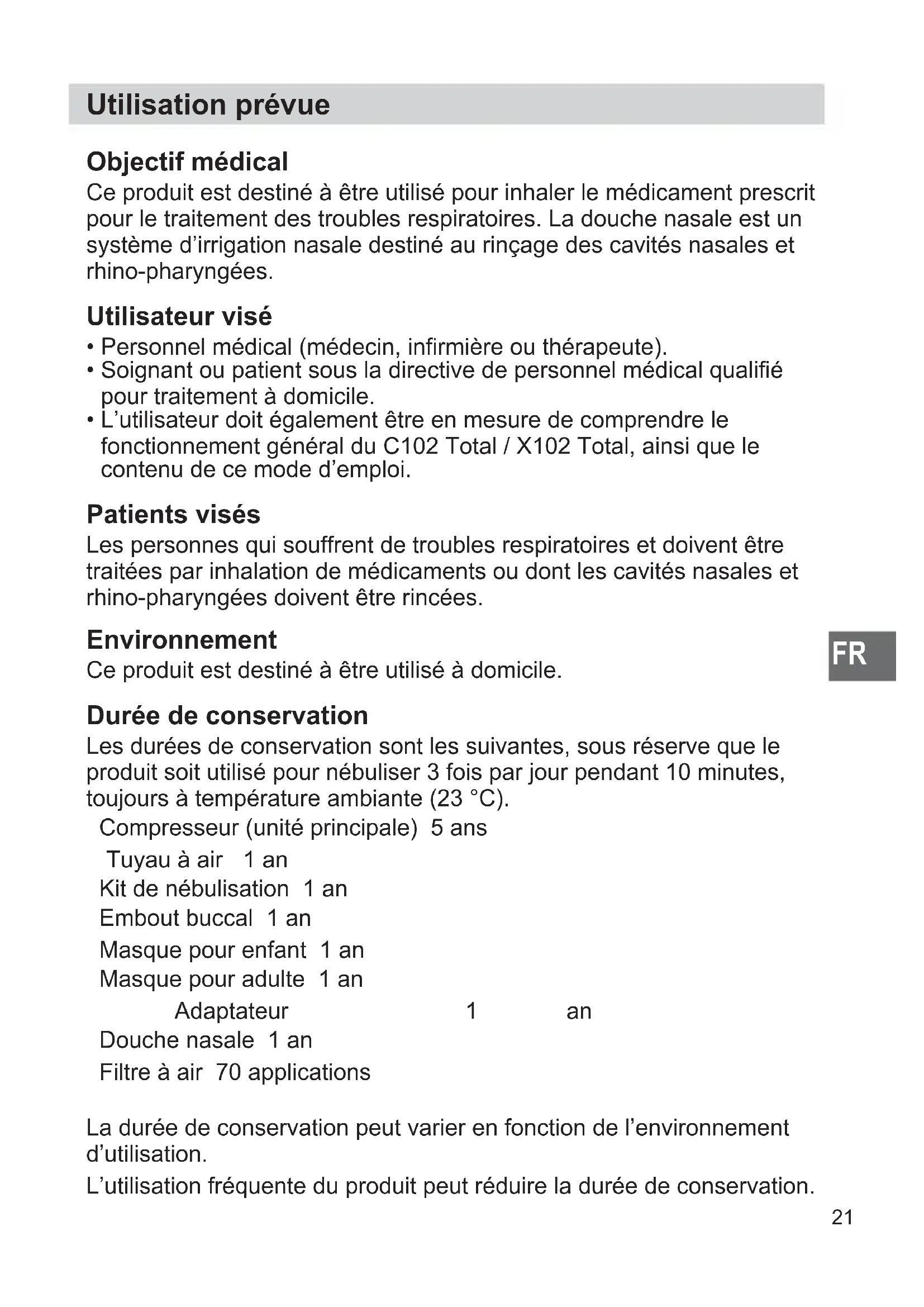

Utilisation prévue

Objectif medical

Ce produit est destiné à être utilisé pour inhaler le médicament prescrit pour le traitement des troubles respiratoires. La douche nasale est un système d'irrigation nasale destiné au rinçage des cavités nasales et rhino-pharyngées.

Utilisateur visé

• Personnel Médical (médecin, infirmière ou thérapeute).
• Soignant ou patient sous la directive de personnel Médical qualifié pourtraitement à domicile.
• L'utilisateur doit également être en mesure de comprendre le fonctionnement général du C102 Total / X102 Total, ainsi que le contenu de ce mode d'emploi.

Patients visés

Les personnes qui souffrent de troubles respiratoires et doivent être traitées par inhalation de médicaments ou dont les cavités nasales et rhino-pharyngées doivent être rincées.

Environment

Ce produit est destiné à être utilisé à domicile.

Durée de conservation

Les durées de conservation sont les suivantes, sous réserve que le produit soit utilisé pour nébuliser 3 fois par jour pendant 10 minutes, toujours à température ambiente (23 °C).

Compresseur (unité principale) 5 ans

Tuyau à air 1 an

Kit de nébulisation 1 an

Embout buccal 1 an

Masque pour enfant 1 an

Masque pour adulte 1 an

Adaptateur 1 an

Douce nasale 1 an

Filtre à air 70 applications

La durée de conservation peut varier en fonction de l'environnement d'utilisation.

L'utilisation fréquence du produit peut réduire la durée de conservation.

Familiarisation avec l'ordinateil

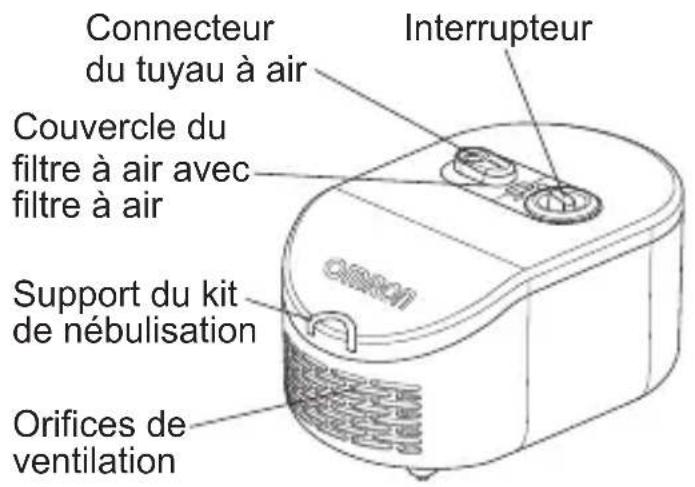

Compresseur (unité principale)

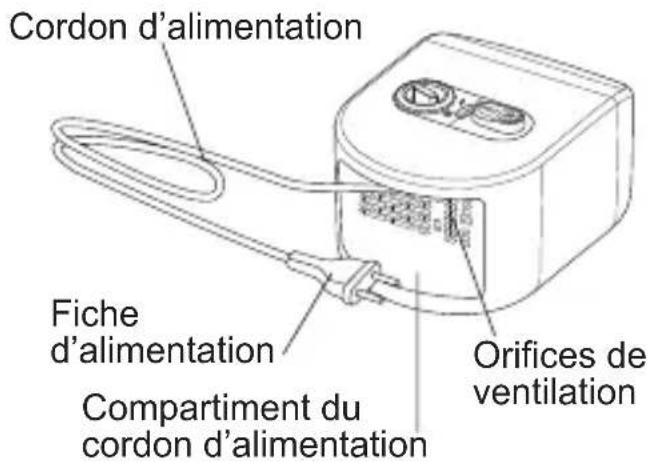

Vue arrriere

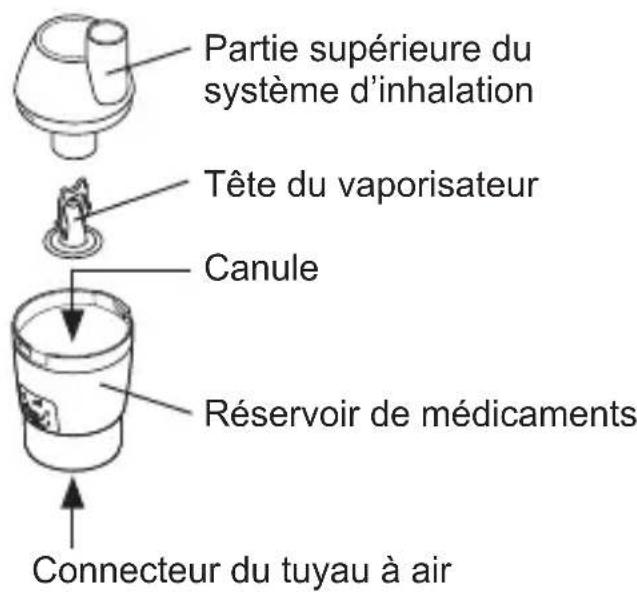

Kit de nebulisation

Tuyau à air (PVC, 100 cm)

Adaptateur

Embout buccal

Masque pour
adulte (PVC)

Masque pour infant (PVC)

Mode d'emploi

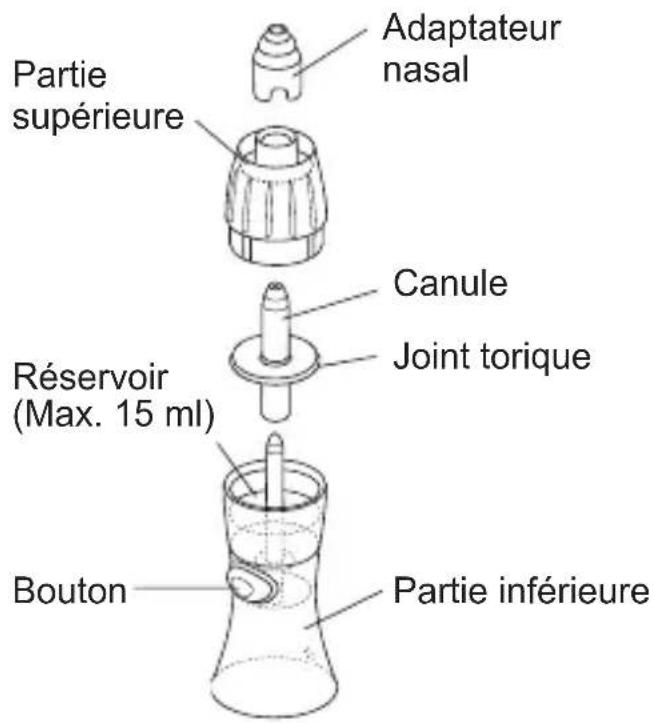

Douche nasale

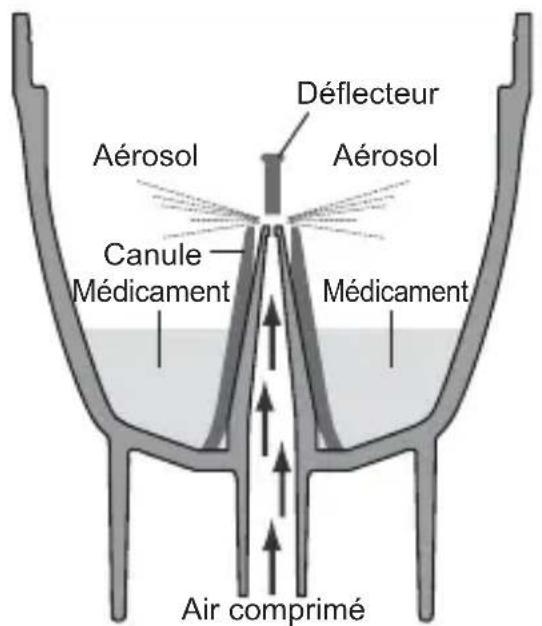

Fonctionnement du kit de nébulisation

Le médicament, qui est pompé par le canal de Médicament, est mélange à l'air comprime géné ré par une pompe du compresseur.

L'air comprime mélange au medicament est transformé en fines particules et vaporisé lorsqu'il entre en contact avec le déflecteur.

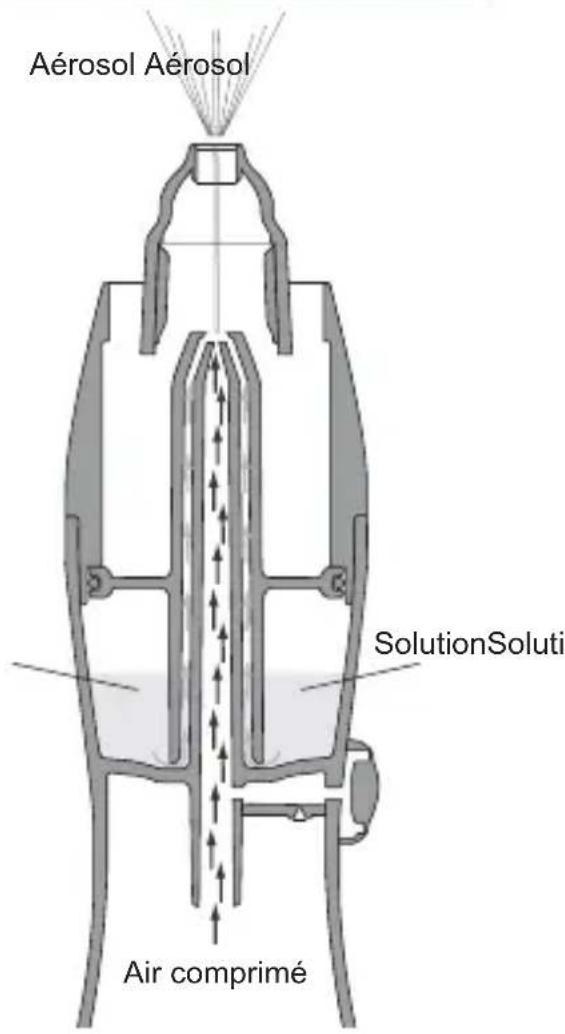

Fonctionnement de la douche nasale

La solution, qui est pompée par le canal, est mélangée à l'air comprégéné par une pompe du compresseur.

L'air comprime mélangé à la solution est transformé en fines particules destinées à irrituer les cavités nasales et rhinopharyngées.

Instructions de sécurité importantes

(A litre avant utilisation)

Avertissement :

1. Utilisez exclusivement l'appareil comme nébulisé à des fins théorapeutiques. Tout autre utilisation est inadéquate et peut être dangereuse. Le fabricant n'est pas responsable d'une quelconque utilisation inadéquate.
2. Ne l'utilisez pas dans les circuits anesthésiques ou dans les circuits de respiration du ventilateur.
3. Débranche toujours la fiche d'alimentation après utilisation.
4. Ne couvrez pas les orifices de ventilation pendant l'utilisation. Le comprisseur pourraitCHAuffer et il y a risque de brûlure en cas de contact.
5. Le compresseur et la fiche d'alimentation ne sont pas étanches. Ne renversez pas de l'eau ou d'autres liquides sur ces composants. Si un liquide est renversé sur ces composants, débranchez immédiatement la fiche d'alimentation et essuyez le liquide.
6. N'essayez pas de réparer l'appareil. Voir la section Dépannage.
7. Gardez l'appareil hors de portée des nourrissons et des enfants laissés sans surveillance. L'appareil contient des petites pieces pouvant être avalées.
8. Il faut être très vigilant lorsque cet apparéil est utilisé par, sur ou à proximité d'enfants ou de personnes ayant des capacités réduites.
9. Suivez les instructions de votre médecin ou du spécialiste des voies respiratoires pour la nature du médicament, son dosage et sa posologie.
10. Ce produit ne doit pas etre utiliser sur des patients non conscients ou ne respirant pas spontanement.
11. ÀpRES la fin du traitement, débranchez le tuyau à air du kit de nébulisation et du compresseur.
12. En raison de leur longueur, le cordon d'alimentation et le tuyau à air peuvent partager un risque de strangulation.
13. Veiliez à utiliser le compresseur à un endroit où la fiche d'alimentation est facilement accessible durant le traitement.
14. En cas de réactions allergiques ou d'autres difficultés pendant l'utilisation, arrêtez immédiatement d'utiliser l'appareil et consultez votre médecin ou le spécialiste des voies respiratoires.
15. Pendant l'utilisation de cet apparéil, veillez à ce qu'aucun téléphone mobile ou autre apparéil électrique émettant des champes electromagnétiques ne soit situé à moins de 30 cm. Cela pourrait dégrader les performances de l' apparéil.
16. N'utilisez pas la douche nasale à d'autres fins que son utilisation prévue en tant qu'appareil d'irrigation nasale.

Utilisation

1. Vérifiez que l'interrupteur est en position Arrêt O).

2. Branchez la fiche d'alimentation dans une prise de courant.

Remarque: Ne pas placer l'appareil à un endroit où il est difficile de débrancher le cordon d'alimentation.

1. Retirez la partie supérieure du système d'inhalation du réservoir de médicaments.

2. Fixez le tuyau à air. Vissez légèrement la fiche du tube à air et introduisez-les fermement dans le connecteur du tube à air.

3. Tenez le kit de nebulisation comme indiqué à droite. Suivez les instructions de votre médecin ou du spécialiste des voies respiratoires.

1) Faites tourner la partie supérieure du système d'inhalation dans le sens inverse des aiguilles d'une montre.
2) Soulevez la partie supérieure du système d'inhalation pour la sortir du réservoir de medicaments.
4. Ajoutez le volume approprié de médicament prescrit dans le réservoir de Médicaments.
5. Vérifiez que la tête du vaporisateur est presente dans le réservoir de médicaments.
6. Remettez la partie supérieure du système d'inhalation sur le réservoir de médicaments.
1) Abaissez la partie supérieure du système d'inhalation sur le réservoir de médicaments.
2) Faites tourner la partie supérieure du système d'inhalation dans le sens des aiguilles d'une montre.
7. Fixez solidement l'adaptateur et le masque ou l'embout buccal au kit de nébulisation.

Attention:

N'inclinez pas le kit de nébulisation à un angle supérieur à 30 degrés dans tous les sens. Le médicament risque de s'écouler dans la bouche ou la nébulisation pourrait ne pas être efficace.

1. Placez l'interrupteur en position Marche (I). Lorsque le compresseur démarre, la nébulisation commence et l'aerosol est généré. Inhalez doucement le médicament. Expirez par le kit de nébulisation.
2. À la fin du traitement, coupez l'alimentation et débranchez le compresseur de la prise de courant. Enroulez le cordon d'alimentation et rangez-le dans le compartment siué à l'arrête de l'appareil.

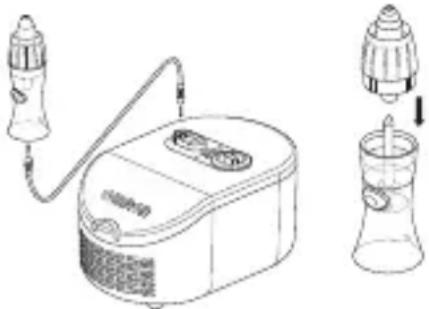

Préparation de la douche nasale

1. Pour ajouter la solution dans le réservoir de la douche nasale, soulevez la partie supérieure de la douche pour la sortir du réservoir comme indiqué sur l'illustration.

Retirez la partie supérieure.

1. Versez la solution dans le réservoir (max. 15 ml).
2. Fermez la douche nasale en remettant la partie supérieure en place.
3. Raccordez une extrémité du tuyau à air à la douche nasale et l'autre au compresseur.

Allumez le compresseur pour démarrer le traitement.

Fonctionnement de la douche nasale

Utilisez la douche nasale en appuyant sur le bouton et en le relachant avant/pendant l'expiration. Pendant le traitement, fermez à l'aide d'un doigt la narine sur laquelle la douche nasale n'est pas appliquée.

Chez les enfants ou les patients ayant des capacité réduites, appliquez sur les deux narines en alternance, en changeant toutes les 10 à 20 secondes. Gardez un mouchoir à portée de main pour secher les narines si du mucus déborde du siphon situé dans la partie supérieure de la douche nasale.

Lorsque la brume commence à disparaitre de la douche nasale, le traitement est terminé. Àpres utilisation, éliminez les restes de solution de la partie supérieure et du réservoir, démontez la douche nasale en ses 4 composants, comme indiqué à la section « Familiarisation avec l'appareil » et nettoyez les composants conformément aux instructions ci-dessous.

Remarque: NE JAMAIS INHALER EN POSITION HORIZONTALE. NE JAMAIS INCLINER LA DOUCHE NASALE À PLUS DE 60^ .

Nettoyage et désinfection quotidienne

Lavez-vous soigneusement les mains avant de nettoyer et de désinfecter les composants du nébuliseur. Nettoyez les composants après chaque utilisation pour éliminer les résidus de Médicament. Cela permettra d'assurer l'efficacité de la nébulisation et de réduire le risque d'infection.

- Nettoyage du kit de nébulisation, de la douche nasale, des masques*, de l'embout buccal et de l'adaptateur :

Démontez entièrement le kit de nébulisation et la douche nasale. Lavez-les à l'eau chaude et avec un détergent doux et neutre. Rincez-les minutieusement à l'eau chaude et pure du robinet, tapotecz-les doucement pour enlever l'excedent d'eau et laissez-les secher à l'air dans un endroit propre. Il est conseilé de replacer le kit de nébulisation et la douche nsale après 100 à 120traitements ou après environ 20 cycles d'ébullition.

- Nettoyage du compresseur et du tuyau à air :

Vérifiez tout d'abord que la fiche d'alimentation est bien débranchée de la prise d'alimentation. Nettoyez avec un chiffon deux humecté avec de l'eau ou un détergent doux et neutre.

- Désinfection du kit de nébulisation, de la douche nasale, des masques*, de l'embout buccal et de l'adaptateur :

Désinfectez toujours les composants avant d'utiliser le produit pour la première fois, quand le produit n'a pas été utilisé pendant une période prolongée et après le dernier traitement de la journée. Si les composants sont fort tachés, remplacez-les par des composants neufs. Le kit de nébulisation, la douche nasale, les masques*, l'embout buccal et l'adaptateur peuvent être désinfectés à l'aide d'un désinfectant chimique comme l'éthanol, l'hypochlorite de sodium (Milton), l'ammonium quaternaire (Osvan), la chlorhexidine (Hibitane) et un surfactant amphotérique (Tego), conformément aux instructions d'utilisation du produit. Ils doivent ensuite être rincés à l'aide d'eau chaude propre. Laissez secher à l'air.

Remarque : N'utilisez jamais du benzène, un diluant ou un produit chimique inflammable pour nettoyer l'appareil.

• Les élastiques (sans latex) ne peuvent pas être désinfectés. Retirez-les avant de désinfecter les masques.

• Ébullition: le kit de nébulisation, la douche nasale, l'embout buccal et l'adaptateur peuvent également être désinfectés par ébullition pendant 15 à 20 minutes dans une grande quantité d'eau. Àpres ébullition, retirez prudement les composants, otez l'excedent d'eau et laissez secher à l'air dans un endroit propre.

Remarque: Ne faites pas bouillir le masque et le tuyau à air.

Remplacement du filtré à air :

Si le filtrte à air a changé de couleur ou a été utilisé plus de 70 fois, remplacez-le par un filtrte à air neuf. Pour acheter les filtrres, veuillez vous reporter au paragraphe « Autres pieces en option/de rechange ». Retirez le couvercle du filtrte à air à l'aide d'un tournevis à tête plate comme le montre l'illustration; retirez le filtrte et insérez le filtrte neuf comme illustré.

Remettez le couvercle du filtré à air en place.

Remarque: Ne lavez pas et ne nettoyez pas le filtré à air. Si le filtré à air est mouillé, remplacez-le. Les filtrés à air humides peuvent provoquer des obstructions.

Dépannage

Si l'un des problèmes ci-dessous se produit pendant l'utilisation, vérifie avant tout qu'aucun autre apparéil électrique ne se trouve à moins de 30 cm. Si le problème persiste, veuillez vous reporter à ce qui suit.

L'appareil ne s'allume pas

• Vérifiez que la fiche d'alimentation est correctement branchée à la prise de courant.
• Vérifiez que l'interrupteur est en position Marche (I).

L'appareil s'allume mais ne nébulise pas

• Vérifiez que la tête du vaporisateur est fixée dans le kit de nébulisation ou, si vous utilisez la douche nasale, vérifie que cette dernière est montée correctement.
• Vérifiez que le tuyau à air n'est pas écrasé ou plie.
• Vérifiez que le filtré à air n'est pas obstrué et sale. Remplacez si nécessaire.
• Vérifiez qu'une quantité suffisante de médicament a été placée dans le kit de nébulisation.

L'appareil cette brusquement de fonctionnerpendant l'utilisation

• Le coupe-circuit thermique a arrêté l'appareil pour l'une des raisons suivantes :

• l'appareil fonctionnait dans un environnement dont la température dépassait 40^

• les orifices de ventilation étaient couverts.

N'essayez pas de réparer l'appareil. N'ouvre pas et/ou ne modifiez pas l'appareil. Aucun composant de l'appareil n'est susceptible d'être réparé par l'utilisateur. Retournez l'appareil à un point de vente ou un distributeur OMRON/agréé.

Signaler au fabricant et aux autorités compétentes de l'Etat membre dans lequel vous etes établi tout incident grave qui s'est produit impliquant cet apparéil.

Données techniques

Catégorie du produit : Dispositif d'aérosolthérapie

Description du produit : Nébuliseur à compresseur

Modèle (réf.): C102 Total (NE-C102-E)

X102 Total (NE-C102-EO)

Valeurs nominales : 230 V ~50 Hz, (fusible : T1.6AL250V)

Consommation 150 VA

electrique:

Mode de fonctionnement : Utilisation continue

Température/Humidité/

Pressure atmophérique +5 °C à +40 °C

de fonctionnement : € 15 % à 85 % HR / 700 à 1 060 hPa

Stockage et Transport

Température/Humidité/ -20 °C à +60 °C/5 % à 95 % HR

pression atmosphérique: 500 à 1 060 hPa

Poids : Environ 1,1 kg (compresseur uniquement)

Dimensions: Environ 145 (L) × 124 (H) × 222 (P) mm

Classifications : Type BF (piece appliquée) : Embout buccal,

Masques et Adaptateur nasal

IP21 (protection d'entrée)

Contenu : Compresseur, kit de nébulisation, douche

nasale, tuyau à air (PVC, 100 cm), embout

buccal, adaptateur, masque pour adulte

(PVC), masque pour enfant (PVC), mode

d'emploi

Équipe

ment de classe II

= Piece

appliqueedeTypeBF

IP21 = Protection

d'entrée

=Mise

hors

tension

= Numéro de série

= Consultant

le mode

d'emploi

Courant

alternatif

=Allumé

Dispositif

medical

= Datede

fabrication

0051

CARTON + PAPIER A TRIER

Remarques générales :

• La classification IP indique le degré de protection procuéré par les enveloppés conformément à la norme CEI 60529. Le compresseur est protégé contre les corps étrangers solides d'un diamètre de 12 mm et plus, comme un doigt, et contre la chute verticale de gouttes d'eau susceptibles de cause des problèmes dans des conditions de fonctionnement normales.
• Soumis à des modifications techniques sans préavis.
• L'appareil risque de ne pas fonctionner si les conditions de température et de tension diffèrent de celles définies dans les specifications.
• L'appareil respecte les dispositions de la norme europeenne EN13544-1:2007+A1:2009, Equipement d'inhalothérapie - Partie 1 : Systèmes de nébulisation et leurs composants.

Kit de nébulisation :

Volume de médicament
approprié : 2 ml minimum - 12 ml maximum

Volume de médicament résiduel : Environ 0,7 ml

Acoustique : Niveau sonore (à 1 m de distance) Environ 57 dB

Taille des particules Environ 2,6 m (DAMM): DAMM = Diametre Aérodynamique Médian de Masse

Taux de nébulisation (selon la perte de poids): *Environ 0,35 ml/min (NaCl 0,9 %)

Sortie d'aerosol

(2 ml, 1 % NaF): Environ 0,25 ml

Débit d'aerosol

(2 ml, 1 % NaF): Environ 0,07 ml/min

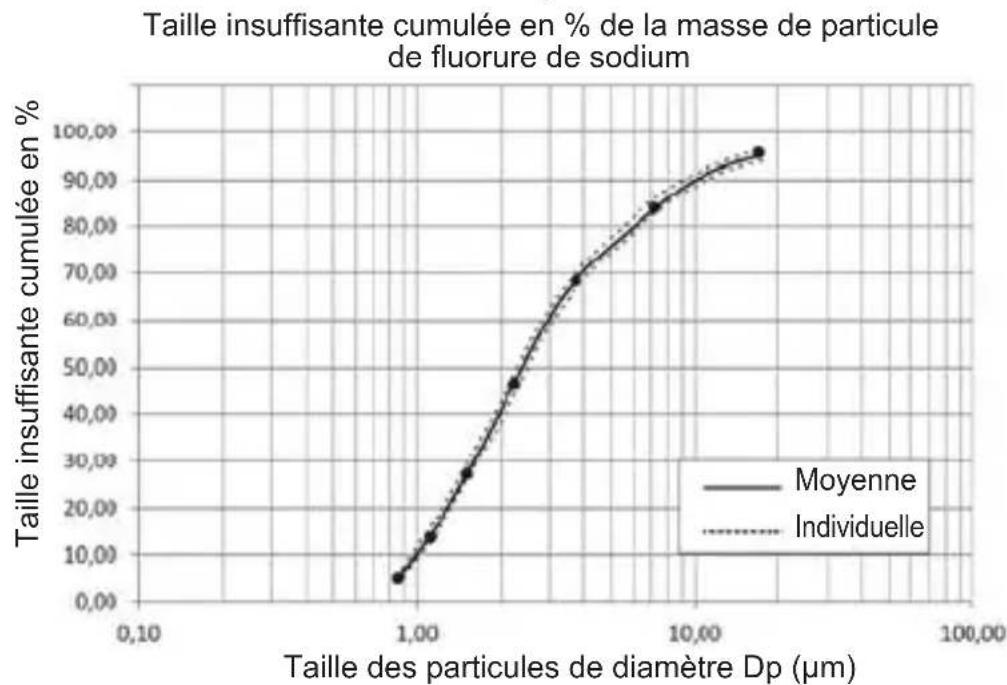

Kit de nébulisation : Résultats des mesures de la taille des particules effectuees avec l'impacteur en cascade*

Remarques :

• Les performances peuvent varier avec certains médicaments tels que les suspensions ou les médicaments à viscosité élevée. Consultez la notice du fournisseur du Médicament pour de plus amples informations
• Le début de nébulisation est mesure à l'aide d'une solution saline à 0,9 % à 23 °C avec 3 ml de médicament. Il peut varier en fonction du Médicament et des conditions ambiantes.

Douche nasale :

Solution appropriée

Quantités : 3 ml minimum - 15 ml maximum

Taille des particules : 90 % de particules > 10 μm

Taux de nébulisation

(selon la perte de poids) : plus de 5 ml/min (NaCl 0,9 %)

Garantie

Merci d'avoir acheté un produit OMRON. Ce produit a été elaboré avec des matériaux de haute qualité et un grand soin a été apporté à sa fabrication. Il a été concu pour vous donner entière satisfaction, à condition de l'utiliser et de l'entreinir correctement, conformément aux indications du mode d'emploi.

Ce produit est garanti par OMRON pour une période de 3 ans après sa date d'achat. La construction, la fabrication et les matériaux mêmes de ce produit sont garantis par OMRON. Pendant cette période de garantie, OMRON s'engage à réparer ou remplacer tout produit défectueux ou toute piece défectueuse sans facturer la main d'oeuvre ni les pieces.

La garantie ne couvre pas les points suivants :

a. Frais et risques liés au transport.
b. Coûts des réparations et/ou des defaults resultant de réparations effectuees par des personnes non agrées.
c. Contrôles et maintenance périodiques.
d. Panne ou usure de pieces optionnelles ou d'autres accessoires autres que l'appareil principal lui-même, sauf garantie expresse ci-dessus.
e. Coûts résultat de la non-acceptation d'une réclamation (ces coûts seront facturés).
f. Dommages quelconques, y compris dommages personnels d'origine accidentelle ou resultant d'une utilisation inappropriée.

Si le service de garantie s'avere nécessaire, veuillez contacter le distributeur chez qui le produit a eté acheté ou un distributeur OMRON/agréé. Pour obtenir l'adresse, reportez-vous à l'emballage/la documentation du produit ou à votre détaillant spécialisé.

Si vous rencontres des difficultés à tracer des services clientsèles OMRON, contactez-nous pour plus d'informations.

Une réparation ou un remplacement sous garantie ne donne pas lieu à une prolongation ou au renouvellement de la période de garantie.

La garantie sera accordée uniquement si le produit complét est renvoyé avec la facture/le ticket de caisse d'origine délivré(e) au consommateur par le détaillant. OMRON se reserve le droit de refuser toute garantie si les informations données manquent de précision d'une façon quelconque.

Accessoires médicaux en option

Description du produit Modèle
Jeu d'accessoires du nébuliseur (Contenu : kit de nébulisation, adaptateur, embout buccal, embout nasal, masque pouradulte (PVC), masque pour infant (PVC),tuyau à air, filtre à air)	NEB-ASKIT-11
Douche nasale NEB6014

Autres pieces en option/de rechange

Description du produit Modèle
Jeu de filtrés à air (contenu : 3 pièces) 3AC408

Informations importantes sur la compatibilité electromagnétique (CEM)

Le NE-C102-E/-EO fabriqué par 3A HEALTH CARE S.r.l. est conforme à la norme EN60601-1-2:2015 Compatibleité electromagnétique (CEM). D'autres documents relatifs à la norme CEM sont disponibles auprès d'OMRON HEALTHCARE EUROPE à l'adresse indiquée dans leprésent mode d'emploi ou sur www.omron-healthcare.com. Se reporter aux informations relatives à la norme CEM pour le NE-C102-E/-EO, disponibles sur le site Web.

PROCEDURE DE MISE AU REBUT (Dir. 2012/19/UE-DEEE)

Ce produit ne doit pas etre jeté avec les déchets domestiques ordinaires mais doit etre déposé dans un centre de recyclage de matériel électrique et electronique. De plus amples informations sont disponibles auprès de votre municipalité, des services d'élimination des déchets de votre municipalité ou du détaillant chez qui vous avez acheté votre produit.

Fabricant 3A HEALTH CARE S.r.l. Via Marziale Cerutti, 90F/G 25017 Lonato del Garda (BS) Italie
Revendeur OMRON HEALTHCARE EUROPE B.V. Scorpius 33, 2132 LR Hoofddorp, PAYS-BAS www.omron-healthcare.com
Succursales Importateur et responsable au Royaume-Uni	OMRON HEALTHCARE UK LTD. Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, ROYAUME-UNI www.omron-healthcare.com
	OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbH / OMRON SANTÉ FRANCE SAS www.omron-healthcare.com/distributors

Fabrique en Italie
