XR-C6100R - Autoradio SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio cassette avec commande rotative
Marque	SONY
Modèle	XR-C6100R
Dimensions (l × h × p)	188 × 58 × 181 mm
Poids	Environ 1,2 kg
Alimentation	12 V CC, batterie de voiture (masse négative)
Puissance de sortie maximale	40 W × 4 (à 4 ohms)
Formats supportés	Cassette (Type I, II, IV), Radio FM/MW/LW, Lecteur CD/MD optionnel
Fonctions RDS	AF, TA, PTY, CT, EON
D-Bass	Amplification des graves numérique/analogique avec réglage sur 3 niveaux
Dolby B NR	Réduction de bruit Dolby B (modèle XR-C6100R uniquement)
Panneau avant	Amovible, avec alarme en cas d'oubli
Commanderie rotative	Fournie (RM-X4S)
Sources audio	Cassette, Tuner, CD/MD (jusqu'à 7 unités externes)
Sorties ligne	Avant (1) et arrière (1) (XR-C6100R seulement)
Réglages sonores	Graves ±8 dB à 100 Hz, Aigus ±8 dB à 10 kHz, Balance, Fader
Affichage	Digital avec changement de couleur (ambre/vert)
Nettoyage	Nettoyer les connecteurs avec un coton-tige imbibé d'alcool
Fusible	Utiliser un fusible de même ampérage que l'original
Accessoires fournis	Commanderie rotative, câbles, boîtier de panneau avant

FOIRE AUX QUESTIONS - XR-C6100R SONY

Comment réinitialiser l'autoradio après un remplacement de batterie ?

Utilisez un objet pointu (comme un stylo à bille) pour appuyer sur le bouton de réinitialisation situé sur la face avant (caché par le panneau). Cela efface toutes les mémoires.

Pourquoi le son est-il faible ou absent ?

Vérifiez d'abord le volume. Pour un système à 2 haut-parleurs, réglez le fader au centre. Si le problème persiste, nettoyez les connecteurs du panneau avant avec un coton-tige imbibé d'alcool.

Comment détacher le panneau avant pour le protéger ?

Appuyez sur OFF, puis sur (RELEASE) pour libérer le panneau. Tirez-le doucement vers l'extérieur. Conservez-le dans son étui fourni.

Que faire si la lecture automatique des stations (BTM) ne mémorise pas toutes les stations ?

La fonction BTM ne mémorise que les stations avec un signal fort. Si certaines stations manquent, mémorisez-les manuellement en syntonisant la station et en appuyant sur un bouton preset pendant 2 secondes.

Comment écouter les bulletins d'information routière (TA) ?

Activez la fonction TA en appuyant sur (AF/TA) jusqu'à ce que « TA » ou « AF TA » s'affiche. Lorsqu'un bulletin de trafic est diffusé, l'autoradio bascule automatiquement sur la station concernée.

Pourquoi la fonction AMS (saut de plage) ne fonctionne-t-elle pas correctement avec les cassettes ?

L'AMS peut être perturbé si les blancs entre les plages sont trop courts (< 4 secondes), s'il y a du bruit, ou si des passages de faible volume sont présents. Assurez-vous que la cassette est en bon état.

Comment régler l'horloge automatiquement via RDS ?

En réception FM, maintenez enfoncée la touche 2 tout en appuyant sur SEL. « CT » s'affiche et l'horloge se synchronise sur l'heure diffusée par la station RDS.

Puis-je connecter un lecteur CD ou MD externe ?

Oui, vous pouvez connecter jusqu'à 7 unités CD/MD (maximum 5 CD et 5 MD) via le câble BUS. Utilisez les touches SOURCE et MODE pour sélectionner la source.

Comment fonctionne la fonction Disc Memo (XR-C6100R uniquement) ?

Pendant la lecture d'un CD, appuyez longuement sur PTY/FILE pour entrer en mode d'édition. Utilisez les touches + et - pour saisir jusqu'à 8 caractères, puis validez avec SEL. Le nom apparaît lors de la lecture.

Que signifie l'erreur « HI TEMP » affichée ?

Cela indique que la température ambiante dépasse 50 °C. Attendez que l'appareil refroidisse avant de l'utiliser à nouveau.

MODE D'EMPLOI XR-C6100R SONY

Autoradio cassette FM/MW/LW

Mode d'emploi FR

Manual de instrucciones ES

Bruksanvisning

Manual de instruções P

Pour l'installation et les connexions, reportez-vous au manuel d'installation/connexions fourni.

Con respectfully a la instalación y las conexiones, consulte el manual de instalación/ conexiones suministrado.

Vi hänvisar till det medfoljande hättet angäende montering/anslutningar.

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

XR-C6100R

XR-C5100R

Bienvenue !

Merci d'avoir acheté l'autoradio cassette Sony. Cet appareil vous permet de profiter de diverses fonctions grâce à une commande rotative.

En plus de la lecture de cassettes et de la radio, vous pouvez étendre votre système en connectant un lecteur CD/MD en option*.

• Vous pouvez connecter un changeur CD, un changeur MD, ou un lecteur CD, un lecteur MD.

Table des matières

Cet appareil uniquement

Pour commencer

Réinitialisation de l'appareil 4 Détachement de la façade 4 Préparation de la commande rotative 4 Réglage de l'horloge 5

Lecteur de cassettes

Écoute d'une cassette 5 Lecture d'une cassette dans différents modes 6

Radio

Mémorisation automatique des stations - Mémoire de syntonisation optimale (BTM) 7 Mémorisation des stations souhaitées uniquement 7 Réception des stations mémorisées 7

RDS

Vue d'ensemble de la fonction RDS 8 Affichage du nom de la station 8 Resyntonisation automatique du même programme — Fréquences alternatives (AF) 9 Écoute des annonces de trafic 9 Préréglage des stations RDS avec les données AF et TA 10 Localisation d'une station par type de programme 11 Réglage automatique de l'horloge 11

Autres fonctions

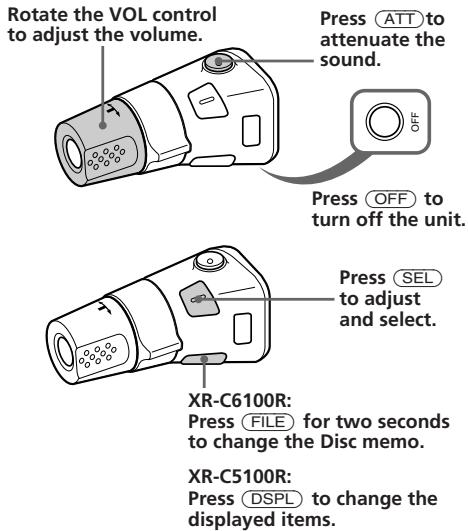

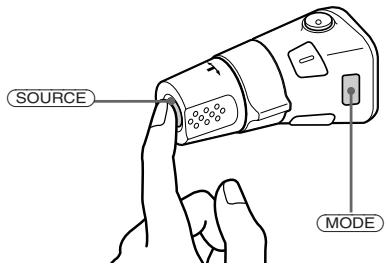

Utilisation de la commande rotative 12 Réglage des caractéristiques sonores 13 Atténuation du son 13 Changement du son et du bip 13

Avec équipement en option

Unité CD/MD

Lecture d'un CD/MD 14 Balayage des plages - Balayage d'introduction 15 Lecture répétée des plages - Lecture répétée 15 Lecture aléatoire des plages - Lecture aléatoire 15 Étiquetage d'un CD (XR-C6100R uniquement) — Mémo disque (unité CD avec fonction de fichier personnalisé) 16 Sélection des plages spécifiques pour la lecture (XR-C6100R uniquement) Banque (unité CD avec fonction de fichier personnalisé) 16

Informations complémentaires

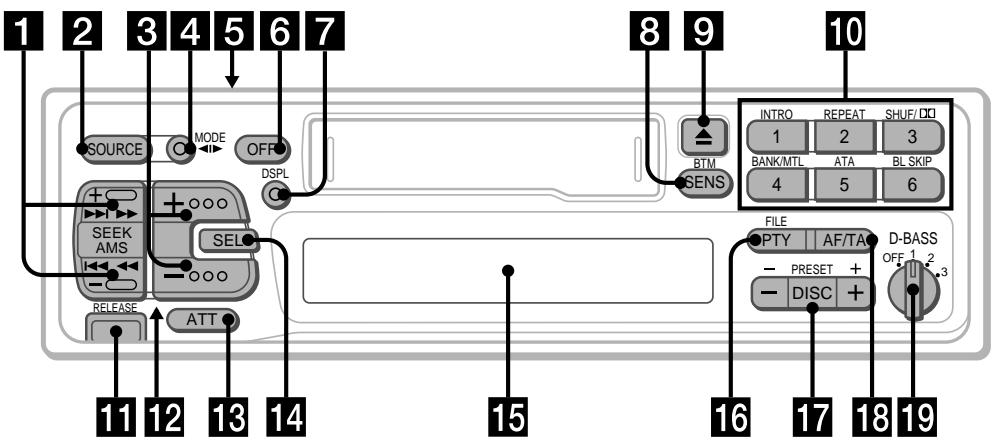

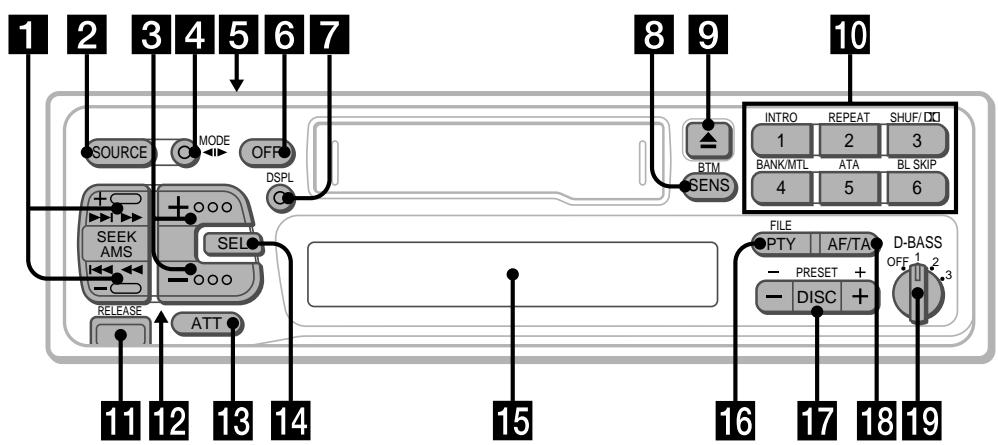

Précautions 17 Entretien 18 Démontage de l'appareil 19 Emplacement des commandes 20 Spécifications 21 Guide de dépannage 22 Index 24

Réinitialisation de l'appareil

Avant d'utiliser l'appareil pour la première fois ou après avoir remplacé la batterie de la voiture, vous devez réinitialiser l'appareil.

Appuyez sur le bouton de réinitialisation avec un objet pointu, comme un stylo à bille.

Remarque

Appuyer sur le bouton de réinitialisation effacera toutes les fonctions mémorisées et les réglages.

Retrait de la face avant

La face avant de cet appareil peut être retirée pour éviter le vol.

1 Appuyez sur OFF. 2 Appuyez sur (RELEASE) pour détacher la face avant, puis tirez-la doucement.

Remarques

• Veillez à ne pas faire tomber la face avant lors de son retrait.
• Si vous appuyez sur (RELEASE) pour détacher la face avant alors que l'appareil est encore allumé, l'alimentation se coupera automatiquement pour protéger les haut-parleurs contre les dommages.

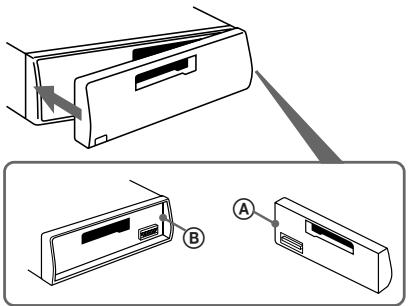

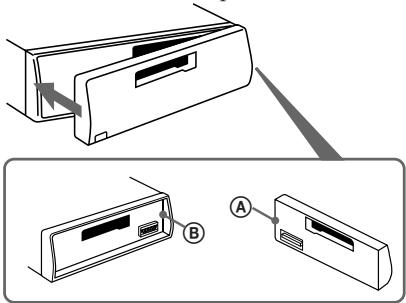

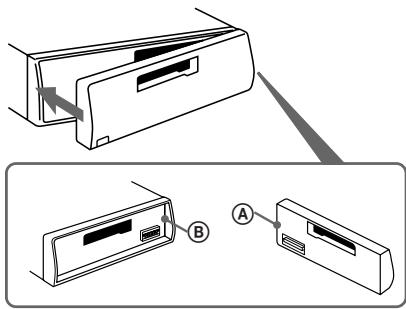

Fixation de la face avant

Fixez la partie A de la face avant à la partie B de l'appareil comme illustré et poussez jusqu'à ce qu'elle s'enclenche.

Notes

• Assurez-vous que la façade est à l'endroit lors de sa fixation sur l'appareil, car elle ne peut pas être fixée à l'envers.
• N'appuyez pas trop fort sur la façade lors de sa fixation sur l'appareil. Elle se fixe facilement en la pressant légèrement contre l'appareil.
• Lorsque vous transportez la façade avec vous, conservez-la dans l'étui fourni.
• N'appuyez pas fortement et n'exercez pas de pression excessive sur les fenêtres d'affichage de la façade.
• N'exposez pas la façade à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud, et ne la laissez pas dans un endroit humide. Ne la laissez jamais sur le tableau de bord ou ailleurs dans une voiture garée en plein soleil, où la température à l'intérieur du véhicule peut augmenter considérablement.

Alarme d'avertissement

Si vous tournez la clé de contact sur la position OFF sans retirer la façade, l'alarme d'avertissement émettra un bip pendant quelques secondes (uniquement lorsque l'interrupteur POWER SELECT est réglé sur la position A).

Si vous connectez un amplificateur de puissance en option à la sortie LINE OUT et que vous n'utilisez pas l'amplificateur intégré, le bip sera désactivé.

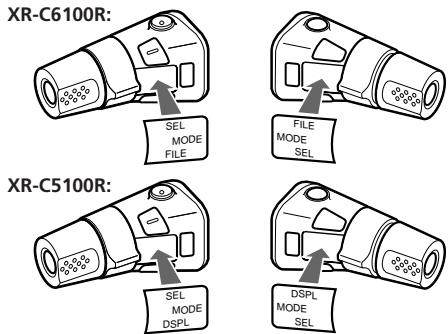

Préparation de la commande rotative

Lorsque vous montez la commande rotative, fixez l'étiquette appropriée, comme illustré ci-dessous.

XR-C6100R :

XR-C5100R :

Réglage de l'horloge

L'horloge affiche l'heure en format numérique 24 heures.

Par exemple, réglez-le sur 10:08

1 Appuyez sur OFF ou DSPL pendant le fonctionnement. 2 Appuyez sur DSPL pendant deux secondes.

Le chiffre des heures clignote.

1 Réglez les chiffres des heures.

pour avancer

pour reculer

Appuyez brièvement sur SEL.

Le chiffre des minutes clignote.

Réglez les chiffres des minutes.

pour avancer

pour reculer

3 Appuyez brièvement sur DSPL.

L'horloge s'active.

Remarque

Si l'interrupteur POWER SELECT sur le dessus de l'appareil est réglé sur la position , l'horloge ne peut pas être réglée à moins que l'alimentation soit allumée. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écoute d'une cassette

Insérez une cassette.

La lecture démarre automatiquement.

Si une cassette est déjà insérée, appuyez plusieurs fois sur (SOURCE) jusqu'à ce que "PLAY" s'affiche.

Le côté orienté vers le haut est en cours de lecture.

Le côté orienté vers le bas est en cours de lecture.

Astuce

Pour changer le sens de défilement de la bande, appuyez sur MODE (▶) pendant la lecture de la cassette.

To	Press
Stop playback	OFF
Eject the cassette	▲

Avance rapide de la bande

Pendant la lecture, appuyez sur l'un des côtés de (SEEK/AMS) pendant plus de deux secondes.

Avance rapide

Retour arrière

Pour démarrer la lecture pendant l'avance rapide ou le retour arrière, appuyez sur MODE (▶).

Localisation du début d'un morceau — Détecteur automatique de musique (AMS)

Vous pouvez passer jusqu'à neuf pistes à la fois.

Pendant la lecture, appuyez brièvement sur l'un des côtés de (SEEK/AMS).

Pour localiser les pistes suivantes

Pour localiser les pistes précédentes

Remarque

La fonction AMS peut ne pas fonctionner lorsque :

• les blancs entre les pistes sont plus courts que 4 secondes
• il y a du bruit entre les pistes
• il y a de longues sections de faible volume ou des sections silencieuses.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'une cassette, l'affichage change comme suit :

* Pendant que la fonction AF/TA est activée.

Lecture d'une cassette dans différents modes

Recherche de la piste souhaitée - Intro scan

Appuyez sur ① pendant la lecture.

"INTRO" s'affiche à l'écran.

Les 10 premières secondes de tous les morceaux sont jouées.

Lorsque vous trouvez le morceau souhaité, appuyez à nouveau. L'appareil revient en mode de lecture normal.

Lecture répétée des morceaux - Lecture répétée

Appuyez sur ② pendant la lecture.

"REP" s'affiche à l'écran.

Lorsque le morceau en cours de lecture est terminé, il est rejoué depuis le début.

Pour annuler cette fonction, appuyez à nouveau sur 2.

Passage à la radio pendant l'avance rapide d'une cassette

Activation automatique du tuner (ATA)

Appuyez sur ⑤ pendant la lecture.

"ATA" s'affiche à l'écran.

Lors d'une avance rapide ou d'un retour rapide avec (SEEK/AMS) pendant deux secondes, le tuner s'allume automatiquement.

Pour annuler cette fonction, appuyez à nouveau sur ⑤.

Saut des blancs pendant la lecture de la cassette - Saut de blanc

Appuyez sur ⑥ pendant la lecture.

"BL SKIP" s'affiche à l'écran.

Les blancs de plus de huit secondes seront automatiquement ignorés pendant la lecture de la cassette.

Pour annuler cette fonction, appuyez à nouveau sur ⑥.

Lecture d'une cassette enregistrée avec le système de réduction de bruit Dolby B (XR-C6100R uniquement)

Appuyez sur ③ lorsque vous souhaitez écouter une cassette enregistrée avec le système de réduction de bruit Dolby* B.

"..." s'affiche à l'écran.

Pour annuler cette fonction, appuyez à nouveau sur ③.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

"DOLBY" et le symbole double-D sont des marques de commerce de Dolby Laboratories Licensing Corporation.

Lecture d'une cassette CrO₂ ou métal

Appuyez sur 4 lorsque vous souhaitez écouter une cassette CrO2 (TYPE II) ou métal (TYPE IV).

"MTL" s'affiche à l'écran.

Pour annuler cette fonction, appuyez à nouveau sur 4.

Mémorisation automatique des stations

Meilleure Mémoire d'Accord (BTM)

Cette fonction sélectionne, parmi les stations reçues sur la bande actuelle, celles dont le signal est le plus fort et les mémorise dans l'ordre de leur fréquence.

PRÉVENTION DES ACCIDENTS !

Lors de l'accord en conduisant, utilisez la fonction de recherche automatique ou la recherche par présélection mémoire au lieu de l'accord manuel.

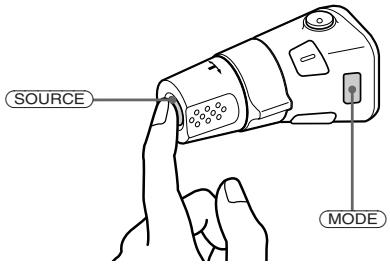

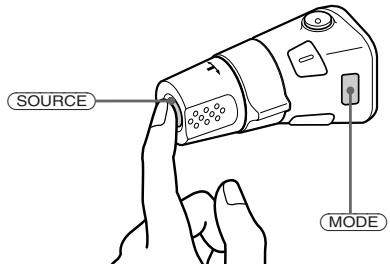

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner.

Chaque pression sur (SOURCE) change la source comme suit :

2 Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque pression sur MODE change la bande comme suit :

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Remarques

• L'appareil ne mémorisera pas les stations à signal faible sur les boutons de présélection. S'il n'y a que quelques stations reçues, certains boutons de présélection resteront vides.
• Lorsqu'un numéro de présélection est indiqué à l'écran, l'appareil commence à mémoriser les stations à partir de celle actuellement affichée.

Mémorisation des stations souhaitées uniquement

Jusqu'à 6 stations sur chaque bande (FM1, FM2, FM3, MW et LW) peuvent être mémorisées sur les boutons de présélection dans l'ordre de votre choix. Ainsi, 18 stations FM peuvent être mémorisées. Si vous essayez de mémoriser une autre station sur le même bouton de présélection, la station la plus récemment mémorisée sera effacée.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour rechercher la station que vous souhaitez mémoriser sur un bouton de présélection. 4 Appuyez sur le bouton de présélection souhaité (1) à (6) pendant deux secondes.

Le numéro du bouton de préréglage sélectionné apparaît à l'écran.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez brièvement sur le bouton de préréglage (1 à 6) sur lequel la station souhaitée est mémorisée.

Astuce

Appuyez sur l'un des côtés de (PRESET/DISC) pour recevoir dans l'ordre les stations mémorisées (fonction de recherche de préréglage).

Si la réception FM stéréo est mauvaise

— Mode monaural

Appuyez brièvement sur (SENS/BTM) jusqu'à ce que « MONO » s'allume à l'écran.

Le son s'améliorera, mais deviendra monaural. (L'indication « ST » disparaîtra.)

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL, l'affichage alterne entre la fréquence et l'horloge.

Si vous ne pouvez pas syntoniser une station préréglée

Appuyez brièvement sur l'un des côtés de (SEEK/AMS) pour rechercher la station (syntonisation automatique).

Le balayage s'arrête lorsqu'une station est reçue. Appuyez plusieurs fois sur l'un des côtés du bouton jusqu'à ce que la station souhaitée soit reçue.

Remarque

Si la recherche automatique s'arrête trop souvent, appuyez brièvement sur (SENS/BTM) jusqu'à ce que « LCL » s'allume à l'écran (mode de recherche locale). Seules les stations dont le signal est relativement fort sont captées.

Astuce

Si vous connaissez la fréquence, maintenez enfoncé l'un des côtés de (SEEK/AMS) jusqu'à ce que la station souhaitée soit captée (réglage manuel).

RDS

Présentation de la fonction RDS

Le système de radiodiffusion de données (RDS) est un service de diffusion qui permet aux stations FM d'envoyer des informations numériques supplémentaires en même temps que le signal du programme radio ordinaire. Votre autoradio vous offre une variété de services. En voici quelques-uns : réaccorder automatiquement le même programme, écouter les annonces de circulation et localiser une station par type de programme.

Remarques

• Selon le pays ou la région, toutes les fonctions RDS ne sont pas disponibles.
• Le RDS peut ne pas fonctionner correctement si l'intensité du signal est faible ou si la station que vous écoutez ne transmet pas de données RDS.

Affichage du nom de la station

Le nom de la station actuellement reçue s'allume à l'écran.

Sélectionnez une station FM.

Lorsque vous syntonisez une station FM qui transmet des données RDS, le nom de la station s'allume à l'écran.

F1 F M

Remarque

L'indication ** signifie qu'une station RDS est reçue.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL, les éléments affichés changent comme suit :

Fréquence → Heure → Nom de la station

Remarque

"NO NAME" s'allume si la station reçue ne transmet pas de données RDS.

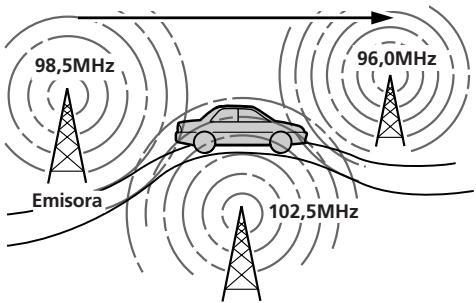

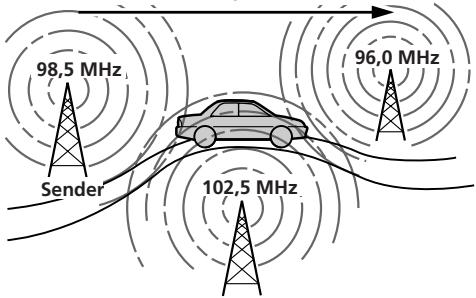

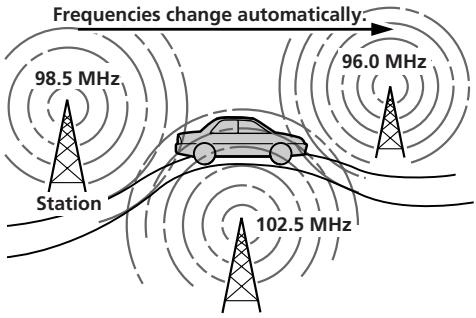

Réaccord automatique sur le même programme

Fréquences alternatives (AF)

La fonction Fréquences alternatives (AF) sélectionne et réaccorde automatiquement la station ayant le signal le plus fort dans un réseau. Grâce à cette fonction, vous pouvez écouter en continu le même programme lors d'un long trajet sans avoir à réaccorder manuellement la station.

1 Sélectionnez une station FM. 2 Appuyez sur (AF/TA) jusqu'à ce que "AF" s'affiche à l'écran.

L'appareil commence à rechercher une station alternative avec un signal plus fort dans le même réseau.

Remarque

Lorsqu'il n'y a pas de station alternative dans la région et que vous n'avez pas besoin d'en rechercher une, désactivez la fonction AF en appuyant sur AF/TA jusqu'à ce que "AF" disparaisse.

Changement des éléments affichés

Chaque fois que vous appuyez sur AF/TA, les éléments affichés changent comme suit :

• Sélectionnez cette option pour activer les fonctions AF et TA.

Remarques

• « NO AF » et le nom de la station clignotent en alternance si l'appareil ne trouve pas de station alternative dans le réseau.
• Si le nom de la station commence à clignoter après la sélection d'une station avec la fonction AF activée, cela indique qu'aucune fréquence alternative n'est disponible. Appuyez sur (SEEK/AMS) pendant que le nom de la station clignote (dans les huit secondes). L'appareil commence à rechercher une autre fréquence avec les mêmes données PI (identification de programme) (« PI seek » apparaît et aucun son n'est émis). Si l'appareil ne trouve pas d'autre fréquence, « NO PI » apparaît et l'appareil revient à la fréquence initialement sélectionnée.

Écoute d'un programme régional

La fonction « REG » (régional activé) de cet appareil vous permet de rester à l'écoute d'un programme régional sans être basculé vers une autre station régionale. (Notez que vous devez activer la fonction AF.) L'appareil est réglé en usine sur « REG », mais si vous souhaitez désactiver cette fonction, procédez comme suit.

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que « REG » disparaisse.

Notez que la désactivation de la fonction « REG » peut entraîner le basculement de l'appareil vers une autre station régionale du même réseau.

Remarque

Cette fonction ne fonctionne pas au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

La fonction Local Link vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas mémorisées dans vos préréglages.

1 Appuyez sur un bouton de numéro préréglé qui a mémorisé une station locale. 2 Dans les cinq secondes, appuyez à nouveau sur le bouton de numéro préréglé de la station locale. 3 Répétez cette procédure jusqu'à ce que la station locale souhaitée soit reçue.

Écoute des annonces de trafic

Les données d'annonces de trafic (TA) et de programmes de trafic (TP) vous permettent de syntoniser automatiquement une station FM qui diffuse des annonces de trafic, même si vous écoutez d'autres sources de programme.

Appuyez sur AF/TA jusqu'à ce que « TA » ou « AF TA » s'allume à l'écran.

L'appareil commence à rechercher les stations d'informations routières. « TP » s'allume à l'écran lorsque l'appareil trouve une station diffusant des annonces de trafic. Au début de l'annonce de trafic, « TA » clignote, puis le clignotement s'arrête lorsque l'annonce est terminée.

Astuce

Lorsque l'annonce de trafic commence pendant que vous écoutez une autre source, l'appareil bascule automatiquement sur l'annonce et revient à la source d'origine à la fin de l'annonce.

Remarques

• « NO TP » clignote pendant cinq secondes si la station reçue ne diffuse pas d'annonces de trafic. Ensuite, l'appareil recherche une station qui en diffuse.
• Lorsque l'indication « EON » apparaît avec « TP » à l'écran, la station actuelle utilise les annonces de trafic diffusées par d'autres stations du même réseau.

Pour annuler l'annonce de trafic en cours

Appuyez brièvement sur AF/TA.

Pour annuler toutes les annonces de trafic, désactivez la fonction en appuyant sur AF/TA jusqu'à ce que « AF » disparaisse.

Préréglage du volume des annonces de trafic

Vous pouvez prérégler le volume des annonces de trafic afin de ne pas les manquer. Lorsqu'une annonce de trafic commence, le volume est automatiquement ajusté au niveau préréglé.

1 Sélectionnez le niveau de volume souhaité. 2 Appuyez sur ③ tout en maintenant enfoncé SEL. « TA VOL » apparaît et le réglage est mémorisé.

Réception des annonces d'urgence

Si une annonce d'urgence est diffusée pendant que vous écoutez la radio, le programme bascule automatiquement sur l'annonce. Si vous écoutez une source autre que la radio, les annonces d'urgence ne seront entendues que si vous activez AF ou TA. L'appareil basculera alors automatiquement sur ces annonces, quelle que soit la source écoutée à ce moment-là.

Préréglage des stations RDS avec les données AF et TA

Lorsque vous préréglez les stations RDS, l'appareil mémorise les données de chaque station ainsi que sa fréquence, afin que vous n'ayez pas à activer la fonction AF ou TA à chaque fois que vous syntonisez la station préréglée. Vous pouvez sélectionner différents réglages (AF, TA, ou les deux) pour chaque station préréglée individuellement, ou le même réglage pour toutes les stations préréglées.

Préréglage du même réglage pour toutes les stations préréglées

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

Notez que la désactivation de la fonction "AF TA" mémorise les stations RDS ainsi que les stations FM non-RDS.

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Préréglage de différents réglages pour chaque station préréglée

1 Sélectionnez une bande FM et syntonisez la station souhaitée. 2 Appuyez plusieurs fois sur / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA). 3 Appuyez sur le bouton du numéro de préréglage souhaité pendant deux secondes jusqu'à ce que "MEM" apparaisse.

Répétez à partir de l'étape 1 pour prérégler d'autres stations.

Astuce

Si vous souhaitez modifier le réglage AF et/ou TA préréglé après avoir syntonisé la station préréglée, vous pouvez le faire en activant/désactivant la fonction AF ou TA.

Localisation d'une station par type de programme

Vous pouvez localiser la station souhaitée en sélectionnant l'un des types de programme indiqués ci-dessous.

Remarque

Si les pays ou régions où les données EON ne sont pas transmises, vous ne pouvez utiliser cette fonction que pour les stations que vous avez syntonisées une fois.

Programme types	Display
News	NEWS
Current Affairs	AFFAIRS
Information	INFO
Sports	SPORT
Education	EDUCATE
Drama	DRAMA
Culture	CULTURE
Science	SCIENCE
Varied	VARIED
Popular Music	POP M
Rock Music	ROCK M
Middle of the Road Music	M.O.R. M
Light Classical	LIGHT M
Classical	CLASSICS
Other Music Type	OTHER M
Weather	WEATHER
Finance	FINANCE
Children's programmes	CHILDREN
Social Affairs	SOCIAL A
Religion	RELIGION
Phone In	PHONE IN
Travel	TRAVEL
Leisure	LEISURE
Jazz Music	JAZZ
Country Music	COUNTRY
National Music	NATION M
Oldies Music	OLDIES
Folk Music	FOLK M
Documentary	DOCUMENT
Not specified	NONE

Note

Vous ne pouvez pas utiliser cette fonction dans certains pays où aucune donnée PTY (sélection du type de programme) n'est disponible.

1 Appuyez sur PTY pendant la réception FM jusqu'à ce que « PTY » s'allume sur l'écran.

PTY INFO

Le nom du type de programme actuel apparaît si la station transmet les données PTY. « ----- » apparaît si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez à plusieurs reprises sur (PTY) jusqu'à ce que le type de programme souhaité apparaisse.

Les types de programme apparaissent dans l'ordre indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner « NONE » (non spécifié) pour la recherche.

PTG 5PORT

3 Appuyez sur l'un ou l'autre côté de (SEEK/AMS).

L'appareil commence à rechercher une station diffusant le type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme réapparaît pendant cinq secondes.

« NO » et le type de programme apparaissent en alternance pendant cinq secondes si l'appareil ne trouve pas le type de programme et il revient à la station précédente.

Réglage automatique de l'horloge

En recevant les données CT (heure), l'horloge de cet appareil peut être réglée automatiquement.

Pendant la réception FM, appuyez sur ② tout en maintenant enfoncé SEL.

« CT » s'affiche et l'horloge est réglée.

Pour annuler la fonction CT

Répétez la procédure ci-dessus.

Remarques

• La fonction CT peut ne pas fonctionner même si une station RDS est reçue.
• L'heure réglée par la fonction CT peut ne pas être exacte.

Utilisation de la commande rotative

La commande rotative fonctionne en appuyant sur les boutons et/ou en tournant les commandes.

Vous pouvez contrôler l'unité CD/MD en option avec la commande rotative.

En appuyant sur les boutons (les boutons SOURCE et MODE)

Chaque fois que vous appuyez sur SOURCE, la source change comme suit :

CASSETTE → TUNER → CD → MD

Appuyer sur MODE change le fonctionnement de la manière suivante :

le transport de la cassette. - la bande, FM1 → FM2 → FM3 → MW → LW . - l'unité CD/MD.

Astuce

Vous pouvez allumer cet appareil en appuyant sur (SOURCE) sur la commande rotative.

En tournant la commande (la commande SEEK/AMS)

Tournez la commande momentanément puis relâchez-la pour :

• Localiser le début des plages sur la cassette. Tournez et maintenez la commande, puis relâchez-la pour dérouler rapidement la bande. Pour la lecture, tournez et maintenez à nouveau la commande, puis relâchez-la.
• Localiser une plage spécifique sur un disque. Tournez et maintenez la commande jusqu'à ce que vous localisiez le point spécifique dans une plage, puis relâchez-la pour démarrer la lecture.
• Accorder automatiquement les stations. Tournez et maintenez la commande pour accorder la station spécifique.

En tournant la commande tout en appuyant dessus (la commande PRESET/DISC)

Poussez et tournez la commande pour :

• Recevoir les stations mémorisées sur les boutons de préréglage.
• Changer de disque.

Autres opérations

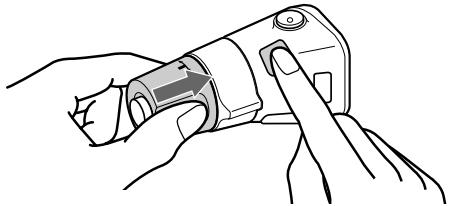

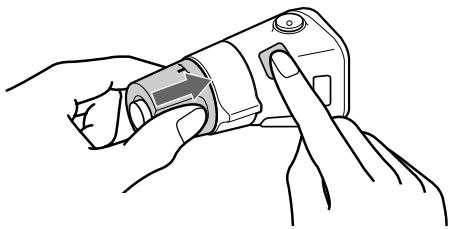

Changement du sens de fonctionnement

Le sens de fonctionnement des commandes est préréglé en usine comme illustré ci-dessous.

Si vous devez monter la commande rotative sur le côté droit de la colonne de direction, vous pouvez inverser le sens de fonctionnement des commandes.

Appuyez sur SEL pendant deux secondes tout en poussant la commande VOL.

Réglage des caractéristiques sonores

1 Sélectionnez l'élément à régler en appuyant plusieurs fois sur (SEL). VOL (volume) → BAS (graves) → TRE (aigus) → BAL (équilibre gauche-droite) → FAD (équilibre avant-arrière) 2 Réglez l'élément sélectionné en appuyant sur (+) ou (-).

Réglez dans les trois secondes qui suivent la sélection. (Après trois secondes, la touche sert de nouveau de commande de volume.)

Atténuation du son

Appuyez sur ATT.

L'indication « ATT » clignote.

Pour rétablir le niveau de volume précédent, appuyez de nouveau.

Astuce

L'appareil diminue automatiquement le volume lorsqu'un appel téléphonique arrive (fonction Telephone-ATT).

Modification du son et du signal sonore

Renforcement des graves — D-bass

Vous pouvez profiter d'un son grave clair et puissant. La fonction D-bass renforce le signal de basse fréquence avec une courbe plus prononcée que le renforcement des graves conventionnel.

Vous pouvez entendre la ligne de basse plus clairement même si le volume vocal reste le même. Vous pouvez accentuer et régler facilement le son grave avec la commande D-BASS. Cet effet est similaire à celui obtenu avec un système de caisson de basses en option.

De plus, la fonction Digital D-bass* crée des sons graves encore plus nets et plus puissants que le D-bass analogique.

Digital D-bass

Analog D-bass

Réglage de la courbe de graves

Tournez la commande D-BASS pour régler le niveau des graves (1, 2 ou 3).

« D-BASS »* s'affiche à l'écran.

Pour annuler, tournez la commande sur la position OFF.

• Si le changeur de CD dispose de la fonction D-bass numérique, « DIGITAL D-BASS » s'affiche à l'écran pendant la lecture d'un CD.

Remarque

Si le son des graves devient distordu, réglez la commande D-BASS ou le bouton de volume.

Atténuation du bip sonore

Appuyez sur 6 tout en maintenant SEL enfoncé.

Pour réactiver le bip, appuyez à nouveau sur ces boutons.

Remarque

Si vous connectez un amplificateur de puissance en option à la sortie LINE OUT et que vous n'utilisez pas l'amplificateur intégré, le bip sonore sera désactivé.

Changement de la couleur d'éclairage

Appuyez sur ① tout en maintenant SEL enfoncé.

Vous pouvez choisir la couleur entre ambre et vert.

Avec équipement en option

Unité CD/MD

Cette unité peut contrôler jusqu'à sept unités CD/MD externes au maximum dans cette configuration :

Unité CD - cinq au maximum

Unité MD - cinq au maximum.

Toute combinaison jusqu'à sept fonctionnera.

Lecture d'un CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication de l'unité souhaitée apparaisse à l'écran.

La lecture du CD/MD commence.

Lorsqu'une unité CD/MD est connectée, toutes les pistes sont lues depuis le début.

Sélection des unités CD/MD (lorsque plusieurs unités CD/MD sont connectées)

Appuyez plusieurs fois sur MODE pour sélectionner l'unité CD/MD souhaitée.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'élément change comme suit :

1 Si aucun nom n'est préenregistré pour un CD ou un MD, "NO NAME" apparaît à l'écran. 2 Si le nom de la piste d'un MD n'est pas préenregistré, "NO NAME" apparaît à l'écran.

Astuce

Si le nom du MD est trop long, seuls les huit premiers caractères apparaissent à l'écran.

Localisation d'une piste spécifique

Capteur de musique automatique (AMS)

Pendant la lecture, appuyez une fois sur l'un ou l'autre côté de (SEEK/AMS) pour chaque piste que vous souhaitez sauter.

Pour localiser les pistes suivantes

Pour localiser les pistes précédentes

Localisation d'un point spécifique dans une piste

— Recherche manuelle

Pendant la lecture, maintenez enfoncé l'un ou l'autre côté de SEEK/AMS. Relâchez le bouton lorsque vous avez trouvé la partie souhaitée.

Pour rechercher en avant

Pour rechercher en arrière

Passage à d'autres disques

Pendant la lecture, appuyez sur l'un ou l'autre côté de PRESET/DISC.

Pour revenir au disque précédent

Pour passer au disque suivant

Balayage des plages

— Balayage d'introduction

Les 10 premières secondes de toutes les plages du disque en cours sont jouées dans l'ordre. Après la fin du premier disque, le disque suivant est joué.

Appuyez sur ① pendant la lecture.

« INTRO » s'affiche à l'écran.

Lorsque vous trouvez la plage souhaitée, appuyez à nouveau. L'appareil revient au mode de lecture CD/MD normal.

Lecture répétée des plages

— Lecture répétée

Pour répéter une plage

Appuyez plusieurs fois sur ② pendant la lecture CD/MD jusqu'à ce que « REP 1 » s'affiche.

Pour répéter un disque

Appuyez plusieurs fois sur ② pendant la lecture CD/MD jusqu'à ce que « REP 2 » s'affiche.

Pour répéter tous les disques de l'appareil actuel

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que « REP 3 » s'affiche.

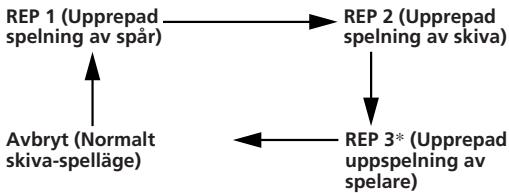

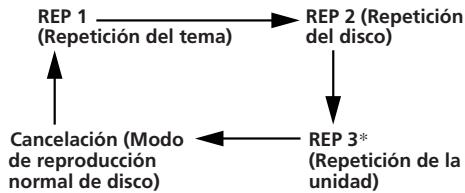

Chaque fois que vous appuyez sur ②, l'affichage change comme suit :

• « REP 3 » uniquement lorsque deux ou plusieurs lecteurs CD/MD sont connectés à l'appareil.

Lecture des plages dans un ordre aléatoire — Lecture aléatoire

Pour lire les plages du disque actuel dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 1 » s'affiche.

Pour lire tous les disques de l'appareil dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 2 » s'affiche.

Pour lire tous les disques des lecteurs CD/MD actuellement connectés dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 3 » s'affiche.

Chaque fois que vous appuyez sur ③, l'affichage change comme suit :

• « SHUF 3 » uniquement lorsque deux ou plusieurs lecteurs CD/MD sont connectés à l'appareil.

Remarque

Les lecteurs CD/MD fonctionnent séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les 10 premières secondes de toutes les plages seront lues dans un ordre aléatoire.

Étiquetage d'un CD (XR-C6100R uniquement)

— Mémo disque

(lecteur CD avec fonction de fichier personnalisé)

Vous pouvez étiqueter chaque disque avec un nom personnalisé. Vous pouvez saisir jusqu'à 8 caractères pour un disque. Si vous étiquetez un CD, vous pouvez localiser un disque par son nom et sélectionner les plages spécifiques pour la lecture.

1. Lisez le CD et maintenez enfoncée la touche (PTY/FIL) pendant deux secondes.

2. Saisissez les caractères.

Appuyez sur + pour sélectionner les caractères souhaités.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Si vous appuyez sur -, les caractères apparaissent dans l'ordre inverse.

Si vous souhaitez insérer un espace entre les caractères, sélectionnez "_" (tiret bas).

Appuyez sur (SEL) après avoir localisé le caractère souhaité.

Le curseur clignotant se déplace à l'emplacement suivant.

Si vous appuyez sur SEL lorsque le huitième caractère (le plus à droite) clignote, la partie clignotante revient au premier caractère (le plus à gauche).

Répétez les étapes 1 et 2 pour saisir le nom complet.

3. Pour revenir au mode de lecture CD normal, maintenez enfoncée la touche (PTY/FILE) pendant deux secondes.

Astuce

Pour effacer/corriger un nom, saisissez " _ " (tiret bas) pour chaque caractère.

Affichage du mémo du disque

Appuyez sur DSPL pendant la lecture d'un CD.

Chaque pression sur DSPL pendant la lecture d'un CD change l'affichage comme suit :

Effacement du mémo du disque

1 Appuyez sur SOURCE pour sélectionner le lecteur CD. 2 Lancez la lecture du CD et maintenez enfoncée la touche (PTY/FILE) pendant deux secondes. 3 Appuyez sur ⑤ tout en maintenant SEL enfoncée. 4 Appuyez sur ① ou 一 pour sélectionner le nom à effacer. 5 Maintenez SEL enfoncée pendant deux secondes.

Le nom est effacé.

Répétez les étapes 4 et 5 si vous souhaitez effacer d'autres noms.

6 Maintenez enfoncée la touche (PTY/FILE) pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Sélection des plages spécifiques pour la lecture

(XR-C6100R uniquement)

Banque

(Lecteur CD avec fonction de fichier personnalisé)

Si vous étiquetez le disque, vous pouvez configurer l'appareil pour ignorer des pistes et ne lire que celles que vous souhaitez.

1 Commencez la lecture du disque et maintenez enfoncée la touche (PTY/FILE) pendant deux secondes. Puis appuyez brièvement sur PTY/FILE.

Mode d'édition de banque

DISC	TRACK
5	1

Remarque

Si vous n'avez pas étiqueté le disque, vous ne pouvez pas utiliser cette fonction. Pour plus d'informations sur "Étiquetage d'un CD", reportez-vous à la page 16.

2 Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner le numéro de piste que vous souhaitez ignorer, puis appuyez sur (SEL).

DISC	TRACK
5	3	5

L'indication passe de "PLAY" à "SKIP". Si vous souhaitez revenir à "PLAY", appuyez à nouveau sur .

3 Répétez l'étape 2 pour régler le mode "PLAY" sur "SKIP" pour toutes les pistes. 4 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Remarques

• Vous pouvez régler le mode "SKIP" sur un maximum de 24 pistes.
• Vous ne pouvez pas régler le mode "SKIP" sur toutes les pistes.

Lecture des pistes spécifiques uniquement

Vous pouvez sélectionner :

• BANK-ON pour lire les pistes avec le réglage "PLAY".
• BANK-INV (inverse) pour lire les pistes avec le réglage « SKIP ».

1 Pendant la lecture, appuyez sur ④.

« BANK » apparaît sur l'afficheur.

2 Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur 4, l'affichage change comme suit :

BANK-ON

La lecture commence à partir de la piste suivant la piste actuelle.

Pour revenir au mode de lecture normal, sélectionnez « BANK-OFF » à l'étape 2.

Informations complémentaires

Précautions

• Si votre voiture a été garée en plein soleil, ce qui a entraîné une augmentation considérable de la température à l'intérieur de l'habitacle, laissez l'appareil refroidir avant de l'utiliser.
• Si l'appareil n'est pas alimenté, vérifiez d'abord les connexions. Si tout est en ordre, vérifiez le fusible.
• Si aucun son ne sort des haut-parleurs d'un système à 2 haut-parleurs, réglez la commande d'atténuation (fader) sur la position centrale.
• Lorsque la cassette est lue pendant une longue période, la cassette peut devenir chaude à cause de l'amplificateur de puissance intégré. Cependant, ce n'est pas un signe de dysfonctionnement.

Si vous avez des questions ou des problèmes concernant votre appareil qui ne sont pas couverts par ce manuel, veuillez consulter votre revendeur Sony le plus proche.

Pour maintenir une qualité sonore élevée

Si vous disposez de porte-gobelets à proximité de votre équipement audio, veillez à ne pas éclabousser de jus ou d'autres boissons non alcoolisées sur l'autoradio. Les résidus sucrés sur cet appareil ou sur les cassettes peuvent contaminer les têtes de lecture, réduire la qualité sonore ou empêcher toute reproduction du son.

Les kits de nettoyage de cassettes ne peuvent pas éliminer le sucre des têtes de lecture.

Remarques sur les cassettes

Entretien des cassettes

• Ne touchez pas la surface de la bande d'une cassette, car toute saleté ou poussière contaminerait les têtes.
• Gardez les cassettes à l'écart des appareils équipés d'aimants intégrés tels que les enceintes et les amplificateurs, car cela pourrait effacer ou déformer la bande enregistrée.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement froides ou à l'humidité.
• Le mou de la bande peut provoquer son enroulement dans la machine. Avant d'insérer la cassette, utilisez un crayon ou un objet similaire pour tourner la bobine et reprendre le mou.

Les cassettes déformées et les étiquettes décollées peuvent causer des problèmes lors de l'insertion ou de l'éjection des cassettes. Retirez ou remplacez les étiquettes décollées.

Cassettes de plus de 90 minutes

L'utilisation de cassettes de plus de 90 minutes n'est pas recommandée, sauf pour une lecture continue de longue durée. Les bandes de ces cassettes sont très fines et ont tendance à s'étirer facilement. Des lectures et arrêts fréquents de ces bandes peuvent les faire tirer dans le mécanisme du lecteur de cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'utiliser un fusible de même ampérage que celui indiqué sur le fusible d'origine. Si le fusible saute, vérifiez la connexion d'alimentation et remplacez le fusible. Si le fusible saute à nouveau après remplacement, il peut y avoir un dysfonctionnement interne. Dans ce cas, consultez votre revendeur Sony le plus proche.

Avertissement

Ne jamais utiliser un fusible dont l'intensité nominale dépasse celle fournie avec l'appareil, car cela pourrait endommager l'appareil.

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade avant ne sont pas propres. Pour éviter cela, ouvrez la façade avant en appuyant sur (RELEASE), puis détachez-la et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appliquez pas trop de force, sinon les connecteurs pourraient être endommagés.

Appareil principal

Dos de la façade avant

Démontage de l'appareil

1

2

3

4

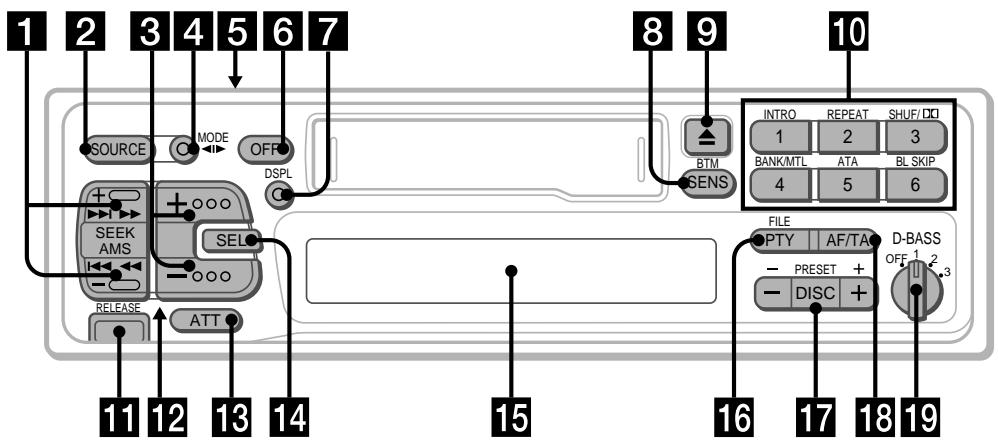

Emplacement des commandes

Reportez-vous aux pages pour plus de détails.

Bouton SEEK/AMS 5, 6, 7, 8, 9, 11, 14, 15, 17 2 Bouton SOURCE (TAPE/TUNER/CD/MD) 5, 7, 14, 16 3 Bouton () (volume/grave/aigu/gauche-droite/ avant-arrière) 5, 13, 16 4 Bouton MODE () Pendant la réception tuner : sélection de bande 7

Pendant la lecture de cassette : changement de sens de défilement 5

Pendant la lecture CD/MD : sélection de l'unité 14

5 Sélecteur POWER SELECT (situé sur le dessus de l'appareil)

Voir « Sélecteur POWER SELECT » dans le manuel d'installation/raccordement.

6 Bouton OFF 4, 5 7 Bouton DSPL (changement de mode d'affichage/réglage de l'heure) 5, 6, 8, 14, 16 8 Bouton SENS/BTM (réglage de sensibilité/fonction de mémorisation des meilleurs accords) 7, 8, 10 9 Bouton (éjection) 5 10 En réception radio : Boutons de numéros de préréglage 7

Pendant la lecture de cassette/CD/MD :

① Bouton INTRO 6, 15 ② Bouton REPEAT 6, 15 ③ XR-C6100R :

Bouton SHUF/□□ (Shuffle/Dolby B NR) 6, 15

XR-C5100R :

Bouton SHUF (Shuffle) 15

④ XR-C6100R : Bouton BANK/MTL 6, 17 XR-C5100R : Bouton MTL 6

⑤ Bouton ATA (Activation automatique du tuner) 6 ⑥ Bouton BL SKIP (Saut de blanc) 6

11 Bouton RELEASE (libération de la façade) 4, 18 12 Bouton de réinitialisation (situé sur le côté avant de l'appareil, masqué par la façade) 4 Appuyez sur ce bouton lors de la première utilisation, après un changement de batterie de voiture, ou si les boutons de l'appareil ne fonctionnent pas correctement. 13 Bouton ATT 13 14 Bouton SEL (sélection du mode de commande) 5, 10, 11, 13, 14, 16, 17 15 Fenêtre d'affichage 16 XR-C6100R : Bouton PTY/FILE (type de programme/sélection-réglage du mode de fichier personnalisé) 11, 16, 17 XR-C5100R : Bouton PTY (type de programme) 11 17 Bouton PRESET/DISC 7, 15 En réception tuner : Sélection des stations préréglées 7

Pendant la lecture de CD/MD : Changement de disque 15

18 Bouton AF/TA (fréquence alternative/annonce de trafic) 9, 10 19 Commande D-BASS 13

Spécifications

Section lecteur de cassettes

Piste de bande : 4 pistes, 2 canaux stéréo

Pleurage et scintillement : 0,08 % (WRMS)

Réponse en fréquence : 30 - 18 000 Hz

Rapport signal/bruit

Cassette type	Dolby B NR*	Dolby NR off
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

• XR-C6100R uniquement

Section tuner

FM

Plage de syntonisation : 87,5-108,0 MHz

Borne d'antenne : connecteur d'antenne externe

Fréquence intermédiaire : 10,7 MHz

Sensibilité utile : 8 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 65 dB (stéréo),

68 dB (mono)

Distorsion harmonique à 1 kHz

0,5 % (stéréo),

0,3 % (mono)

Séparation : 35 dB à 1 kHz

Réponse en fréquence : 30 - 15 000 Hz

Taux de capture : 2 dB

PO/GO

Plage d'accord PO : 531 - 1 602 kHz

GO : 153 - 281 kHz

Borne d'antenne : connecteur d'antenne externe

Fréquence intermédiaire : 10,71 MHz / 450 kHz

Sensibilité PO : 30 µV

GO : 50 µV

Section amplificateur de puissance

Sorties : sorties haut-parleurs

(connecteurs étanches)

Impédance des haut-parleurs : 4-8 ohms

Puissance de sortie maximale : 40 W × 4 (à 4 ohms)

Généralités

Sorties

Fil de commande ATT du téléphone

Fil de commande de l'amplificateur de puissance

Sortie ligne arrière (1)

Sortie ligne avant (1)

(XR-C6100R uniquement)

Commandes de tonalité

Basses : ±8 dB à 100 Hz

Aigus : ±8 dB à 10 kHz

Alimentation

Batterie de voiture 12 V CC (masse négative)

Environ 188 × 58 × 181 mm (l / h / p)

Dimensions

Environ 182 × 53 × 164 mm (l / h / p)

Dimensions de montage

Environ 1,2 kg

Pièces pour l'installation et les connexions (1 jeu)

Commande rotative RM-X4S

Bobine rotative RM-X4S

Boîtier de façade avant (1)

Boîtier de façade avant (1) Accessoires en option Câble de bus (fourni avec un cordon à broches RCA)

RC-61 (1 m), RC-62 (2 m)

Cordon à broches RCA

RC-63 (1 m), RC-64 (2 m),

RC-65 (5 m)

RC-65 (5 m) Équipement en option Changeur de CD

Changeur de CD

CDX-705, CDX-605

(10 discs),

CDX-T60, CDX-T62

(6 discs)

Changeur MD

MDX-60, MDX-61

Sélecteur de source XA-C30

La conception et les spécifications sont sujettes à modification sans préavis.

Guide de dépannage

La liste de contrôle suivante vous aidera à résoudre la plupart des problèmes que vous pourriez rencontrer avec votre appareil.

Avant de consulter la liste de contrôle ci-dessous, reportez-vous aux procédures d'utilisation.

Généralités

Problem	Cause/Solution
No sound	·Adjust the volume with ⊙. ·Set the fader control to the centre position for 2-speaker systems.
Indications do not appear on the display window.	Remove the front panel and clean the connectors. See “Cleaning the Connectors” in “Maintenance” for details.
No beep tone.	·An optional power amplifier is connected to the LINE OUT and you are not using the built-in amplifier. ·The beep tone is attenuated (page 14).

Lecture de cassette

Problem	Cause/Solution
Playback sound is distorted.	Contamination of the tape head. → Clean the head.
The AMS does not operate correctly.	·There is noise in the space between tracks. ·A blank space is too short (less than four seconds). ·►on (SEEK/AMS) is pressed immediately before the following track. ·►on (SEEK/AMS) is pressed immediately after the track starts. ·A long pause, or a passage of low frequencies or very low sound level is treated as a blank space.

Réception radio

Problem	Cause/Solution
Preset tuning is not possible.	• Store the correct frequency. • The broadcast is too weak.
Automatic tuning is not possible.	The broadcast is too weak.→Use manual tuning.
The “ST” indication flashes.	• Tune in precisely. • The broadcast is too weak. →Press (SENS/BTM) to enter the MONO mode.

Fonctions RDS

Problem	Cause/Solution
A SEEK starts after a few seconds of listening.	The station is non-TP or weaken signal. →Press (AF/TA) until “AF TA” disappears.
No traffic announcements	• Activate “TA”. • The station does not broadcast any traffic announcements despite being TP. →Tune in another station.
PTY displays “NONE”.	The station does not specify the programme type.

Lecture de disque

Problem	Cause/Solution
Playback sound skips.	A dusty or defective disc.

Affichage des erreurs (lorsque le ou les lecteurs CD/MD en option sont connectés)

Les indications suivantes clignoteront pendant environ cinq secondes et un signal sonore retentira.

Display	Cause	Solution
NO MAG	The disc magazine is not inserted in the CD/MD unit.	Insert the disc magazine with discs into the CD/MD unit.
NO DISC	No disc is inserted in the disc magazine.	Take out the magazine and insert a disc.
NG DISCS	A CD/MD cannot play because of some problem.	Insert another CD/MD.
ERROR	The disc is dirty.	Clean the disc.
	The disc is inserted upside down.	Insert the disc correctly.
RESET	The CD/MD unit cannot be operated because of some problem.	Press the reset button on the unit.
HI TEMP	The ambient temperature is more than 50°C.	Wait until the temperature goes below 50°C.

Si les solutions ci-dessus ne permettent pas d'améliorer la situation, consultez votre revendeur Sony le plus proche.

Index

A

Fréquences alternatives (AF) 9

ATT 13

Capteur de musique automatique (AMS) 6, 14

Accord automatique 8

Activation automatique du tuner (ATA) 6

B

BAL (gauche-droite) 13

BAS (basse) 13

Lecture de banque 16

Bip sonore 14

Mémoire de syntonisation optimale (BTM) 7

Saut de plage vierge 6

C

Alarme d'avertissement 4

Lecture de CD 14

Horloge 5

D, E

D-Bass 13

Mémo disque 16

Affichage 6,8,9,14

Dolby 6

F, G, H

FAD (avant-arrière) 13

Avance rapide 5

Panneau avant 4

Fusible 18

I, J, K

Recherche d'intro 6,15

L

Mode de recherche locale (LCL) 8

M, N, O

Recherche manuelle 15

Accord manuel 8

Lecture MD 14

METAL 6

Mode monaural 8

P, Q

Recherche de préréglages 7

Type de programme (PTY) 11

Radio 7,8

Radio Data System (RDS) 8,9,10

Lecture répétée 6, 15

Réinitialisation 4

Retour rapide 5

Commande rotative 4,12,13

Lecture aléatoire 15

T, U, V, W, X, Y, Z

Lecture de cassette 5

Téléphone-ATT 13

Annonce de trafic (TA) 9, 10

Programme de trafic (TP) 9

TRE (Aigus) 13

Bienvenue !

Félicitations pour l'acquisition du système stéréo à cassettes pour automobile de Sony. Cet appareil permet de profiter de diverses fonctions grâce à une commande rotative.

En plus des opérations de lecture de cassettes et de réception radio, il est possible d'étendre le système en connectant une unité optionnelle CD/MD*.

• Il est possible de connecter un changeur de CD, de MD ou un lecteur de CD et de MD.

Uniquement pour ces appareils

Procédures initiales

Réinitialisation de l'appareil 4

Retrait du panneau avant 4

Préparation de la commande rotative 4

Réglage de l'horloge 5

Lecteur de cassettes

Écoute de cassettes 5

Lecture de la cassette selon différents modes .... 6

Radio

Mémorisation automatique des stations — Fonction de mémorisation de la meilleure syntonisation (BTM) 7

Mémorisation des stations souhaitées...... 7

Réception des stations mémorisées 7

RDS

Description générale de la fonction RDS 8

Affichage du nom de la station..... 8

Resyntonisation automatique du même programme Fréquences alternatives (AF) 9

Réception des annonces de trafic 10

Mémorisation des stations RDS avec les données AF et TA 10

Localisation des stations par type de programme 11

Réglage automatique de l'horloge 12

Autres unités

Utilisation de la molette 12

Réglage des caractéristiques du son.... 13

Atténuation du son 14

Changement des réglages du son et de la tonalité du bip 14

Avec l'équipement en option

Lecteur de CD/MD

Lecture de disques compacts (CD)/minidisques (MD) 15

Exploration des plages — Exploration des introductions 15

Répétition de la lecture des plages - Lecture répétée 15

Lecture des plages dans un ordre aléatoire — Lecture aléatoire 16

Attribution de titres aux disques compacts (uniquement pour XR-C6100R) — Mémorisation des disques (lecteur de disques compacts avec fonction d'archivage utilisateur) 16

Sélection de plages spécifiques pour leur lecture (uniquement pour XR-C6100R) — Fonction de banque (lecteur de disques compacts avec fonction d'archivage utilisateur) 17

Informations complémentaires

Précautions 18

Entretien 19

Démontage de l'appareil 19

Emplacement des commandes 20

Spécifications 21

Guide de dépannage 22

Index alphabétique 24

Procédures initiales

Réinitialisation de l'appareil

Avant d'utiliser l'appareil pour la première fois, ou avant de remplacer la batterie de la voiture, il est nécessaire de réinitialiser l'appareil.

Appuyez sur la touche de réinitialisation avec un objet pointu, comme un stylo à bille.

Touche de réinitialisation

Remarque

Lorsque vous appuyez sur la touche de réinitialisation, tous les programmes mémorisés et les fonctions de mémoire seront effacés.

Retrait du panneau avant

Il est possible de retirer le panneau avant de l'appareil pour éviter qu'il ne soit volé.

1 Appuyez sur (OFF). 2 Appuyez sur (RELEASE) pour retirer le panneau avant, puis tirez dessus.

Remarques

• Faites attention de ne pas faire tomber le panneau avant lorsque vous le retirez de l'appareil.
• Si vous appuyez sur (RELEASE) pour retirer le panneau avant alors que l'appareil est sous tension, l'alimentation sera automatiquement coupée afin d'éviter d'endommager les haut-parleurs.

Insertion du panneau avant

Fixez la partie A du panneau avant à la partie B de l'appareil comme indiqué sur l'illustration et exercez une pression jusqu'à ce que vous entendiez un clic.

Remarques

• Assurez-vous de fixer correctement le panneau avant à l'appareil, car il ne peut pas être fixé à l'envers.
• N'exercez pas une pression excessive sur le panneau avant lors de sa fixation à l'appareil. Il peut être fixé facilement en le pressant légèrement contre l'appareil.
• Pour emporter le panneau avant avec vous, placez-le dans la boîte fournie.
• N'exercez pas une pression excessive sur l'écran du panneau avant.
• N'exposez pas le panneau avant à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud, ni ne le placez dans des endroits humides. Ne le laissez jamais sur le tableau de bord, etc., avec la voiture garée au soleil, car la température à l'intérieur de l'habitacle pourrait augmenter considérablement.

Alarme d'avertissement

Si vous mettez la clé de contact sur OFF sans avoir retiré le panneau avant, l'alarme d'avertissement s'activera et un bip retentira pendant quelques secondes (uniquement lorsque le sélecteur POWER SELECT est en position A). Si vous connectez un amplificateur de puissance en option à la prise LINE OUT et que vous n'utilisez pas l'amplificateur intégré, les bips seront désactivés.

Préparation de la commande rotative

Lorsque vous montez la commande rotative, collez l'étiquette appropriée comme indiqué sur l'illustration.

XR-C6100R :

XR-C5100R :

Réglage de l'horloge

La montre possède un affichage numérique de 24 heures.

Par exemple, réglez la montre sur 10:08

1 Appuyez sur OFF ou DSPL pendant le fonctionnement. 2 Appuyez sur DSPL pendant deux secondes.

Les chiffres des heures clignotent.

Réglez les chiffres des heures.

pour avancer

pour reculer

Appuyez légèrement sur SEL. Les chiffres des minutes clignotent. 3 Réglez les chiffres des minutes.

pour avancer

pour reculer

3 Appuyez légèrement sur DSPL.

La montre commence à fonctionner.

Remarque

Si le sélecteur POWER SELECT situé sur la partie supérieure de l'unité est réglé sur la position , il n'est pas possible de régler la montre à moins que l'alimentation soit activée.

Réglez la montre lorsque la radio est allumée.

Reproducteur de cassettes

Écoute de cassettes

Insérez la cassette.

La lecture démarre automatiquement.

Si vous avez déjà inséré une cassette, appuyez plusieurs fois sur SOURCE jusqu'à ce que "PLAY" apparaisse.

PLAY

La face supérieure est en cours de lecture.

PLAY

La face inférieure est en cours de lecture.

Conseil

Pour changer le sens de défilement de la bande, appuyez sur MODE (▶) pendant la lecture.

Para	Presione
Detener la reproducción	OFF
Expulsar el cassette	▲

Bobinage rapide des cassettes

Pendant la lecture, appuyez sur l'un des côtés de SEEK/AMS pendant plus de deux secondes.

Avance rapide

Rebobinage

Para la reproducción durante el rebobinado o el avance rápido, presione

MODE

Localización del comienzo de los temas

Sensor de música automático (AMS)

Es posible omitir un máximo de nueve temas de una vez.

Durante la reproducción, presione momentáneamente el lado de SEEK/AMS.

Para localizar los temas posteriores

Para localizar los temas anteriores

Nota

La función AMS puede no activarse si:

• el espacio en blanco entre temas es inferior a 4 segundos.
• hay ruido entre los temas.
• existen largas secciones con volumen bajo, o bien secciones sin sonido.

Cambio de los elementos mostrados

Cada vez que presione DSPL durante la reproducción de la cinta, los elementos mostrados cambian de la siguiente forma:

• Mientras la función AF/TA está activada.

Reproducción de la cinta en varios modos

Búsqueda de un tema determinado — Exploración de introducciones

Presione ① durante la reproducción. "INTRO" aparece en el visor.

Se reproducen los 10 primeros segundos de todos los temas.

Cuando localice el tema que desee, vuelva a presionar la tecla. La unidad volverá al modo de reproducción normal.

Reproducción repetida de temas — Reproducción repetida

Presione ② durante la reproducción. Aparece "REP" en el visor.

Cuando finalice la reproducción del tema actual, este volverá a reproducirse desde el principio.

Para cancelar esta función, vuelva a presionar ②

Sintonización de la radio durante el bobinado rápido de cintas. Activación automática del sintonizador (ATA)

Presione ⑤ durante la reproducción. "ATA" aparece en el visor.

Al utilizar (SEEK/AMS) durante dos segundos para el avance rápido o el rebobinado de la cinta, el sintonizador se activará automáticamente.

Para cancelar esta función, vuelva a presionar ⑤

Omisión de los espacios en blanco durante la reproducción de cintas. Omisión de espacios en blanco

Appuyez sur 6 pendant la lecture. "BL SKIP" s'affiche à l'écran.

Les blancs de plus de huit secondes seront automatiquement sautés pendant la lecture des cassettes.

Pour annuler cette fonction, appuyez sur 6.

Lecture de cassettes enregistrées avec le système Dolby B NR (uniquement XR-C6100R)

Appuyez sur 3 pour écouter une cassette enregistrée avec le système Dolby* B NR. L'afficheur indique **.

Pour annuler cette fonction, appuyez sur ③.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole du double D ☐ sont des marques de Dolby Laboratories Licensing Corporation.

Lecture de cassettes au chrome ou au métal

Appuyez sur 4 pour écouter une cassette au chrome (TYPE II) ou au métal (TYPE IV). L'afficheur indique "MTL".

Pour annuler cette fonction, appuyez sur ④.

Mémorisation automatique des stations

— Fonction de mémorisation de la meilleure syntonisation (BTM)

Cette fonction recherche automatiquement les stations dont le signal est le plus fort et les mémorise par ordre de fréquence.

iPOUR ÉVITER LES ACCIDENTS !

Pendant la conduite, il est recommandé d'utiliser les fonctions de syntonisation automatique et de recherche des stations mémorisées plutôt que la syntonisation manuelle.

1. Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner.

Chaque fois que vous appuyez sur (SOURCE), la source change de la manière suivante :

2. Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque fois que vous appuyez sur MODE, la bande change de la manière suivante :

3. Appuyez sur (SENS/BTM) pendant deux secondes.

Remarques

• L'appareil ne mémorise pas sur les touches numériques de mémorisation les stations dont le signal est faible. Si peu de stations sont reçues, certaines des touches mentionnées resteront vides.
• Si l'afficheur indique un numéro de mémorisation, l'appareil commencera à mémoriser les stations à partir de celui affiché.

Mémorisation des stations souhaitées

Vous pouvez mémoriser jusqu'à 6 stations de chaque bande (FM1, FM2, FM3, MW et LW) sur les touches numériques de mémorisation, dans l'ordre de votre choix. Ainsi, vous pouvez mémoriser 18 stations en FM.

Si vous essayez de mémoriser une autre station sur la même touche numérique de mémorisation, la dernière station mémorisée sera effacée.

1. Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2. Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3. Appuyez sur (SEEK/AMS) pour syntoniser la station que vous voulez programmer sur une touche numérique de mémorisation. 4. Appuyez sur la touche numérique de mémorisation souhaitée (① à ⑥) pendant deux secondes.

Le numéro de la touche numérique de mémorisation sélectionnée apparaît dans l'afficheur.

Réception des stations mémorisées

1. Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2. Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3. Appuyez brièvement sur la touche numérique de mémorisation (1 à 6) sur laquelle la station souhaitée est mémorisée.

Conseil

Appuyez sur PRESET/DISC pour recevoir dans l'ordre les stations mémorisées (fonction de recherche programmée).

Si un programme FM stéréo est difficile à recevoir — Mode monaural

Appuyez brièvement sur (SENS/BTM) jusqu'à ce que l'indication "MONO" s'allume.

Le son s'améliorera, mais sera monaural.

(L'indication "ST" disparaîtra.)

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL, l'affichage alterne entre la fréquence et l'horloge.

Si vous ne pouvez pas syntoniser une station mémorisée

Appuyez légèrement sur le côté (SEEK/AMS) pour syntoniser la station (syntonisation automatique).

L'exploration s'arrête lorsqu'une station est reçue. Appuyez plusieurs fois sur la touche jusqu'à ce que vous receviez la station souhaitée.

Remarque

Si la syntonisation automatique s'arrête trop fréquemment, appuyez brièvement sur (SENS/BTM) jusqu'à ce que "LCL" s'allume à l'écran (mode de recherche locale).

Seules les stations dont le signal est relativement fort seront syntonisées.

Conseil

Si conoce la frecuencia, mantenga presionado cualquier lado de (SEEK/AMS) hasta recibir la emisora que desee (sintonización manual).

RDS

Descripción general de la función RDS

El Sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM enviar información digital complementaria junto con la señal normal de programa de radio. El sistema estéreo del automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de las funciones RDS está determinada por el país o la región.
• Es posible que el sistema RDS no funcione correctamente si la señal de recepción es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actualmente recibida se ilumina en el visor.

Seleccione una emisora de FM.

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la emisora se ilumina en el visor.

FM I BBC F M

Nota

La indicación “*” significa que se recibe una emisora RDS.

Cambio de los elementos mostrados

Chaque fois que vous appuyez sur (DSPL), les éléments affichés changent de la manière suivante :

Fréquence → Heure → Nom de la station

Remarque

L'indicateur "NO NAME" s'allume si la station reçue ne transmet pas de données RDS.

Resyntonisation automatique du même programme

Fréquences alternatives (AF)

La fonction AF (Fréquences alternatives) sélectionne et resyntonise automatiquement les stations au signal le plus fort d'un réseau. Grâce à cette fonction, il est possible d'écouter en continu le même programme pendant un long trajet sans avoir à resyntoniser manuellement la station.

Les fréquences changent automatiquement.

1 Sélectionnez une station FM.

2 Appuyez sur AF/TA jusqu'à ce que "AF" s'allume à l'écran.

L'appareil commence la recherche d'une station alternative au signal le plus fort sur le même réseau.

Remarque

S'il n'existe pas de stations alternatives dans la zone et qu'il n'est pas nécessaire de rechercher une station de ce type, désactivez la fonction AF avec (AF/TA) jusqu'à ce que "AF" disparaisse.

Changement des éléments affichés

Chaque fois que vous appuyez sur (AF/TA), les éléments affichés changent de la manière suivante :

* Sélectionnez cet élément pour activer les fonctions AF et TA.

Remarques

• Si « NO AF » et le nom de l'émission clignotent en alternance, cela signifie que l'unité ne recherche pas d'émission alternative sur le réseau.
• Si le nom de l'émission commence à clignoter après la sélection d'une émission avec la fonction AF activée, cela signifie qu'aucune fréquence alternative n'est disponible. Appuyez sur (SEEK/AMS) pendant que le nom de l'émission clignote (dans un délai de huit secondes). L'unité lance la recherche d'une autre fréquence avec les mêmes données PI (identification de programme) (« PI seek » s'affiche et le son est coupé). Si l'unité ne trouve pas d'autre fréquence, l'écran affiche « NO PI » et l'unité revient à la fréquence initialement sélectionnée.

Réception des programmes régionaux

La fonction « REG » (activation régionale) de cet appareil permet de conserver la syntonisation d'un programme régional sans passer à une autre émission régionale. (N'oubliez pas qu'il est nécessaire d'activer la fonction AF.) L'appareil est réglé en usine sur « REG ». Cependant, si vous souhaitez désactiver cette fonction, procédez comme suit :

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que « REG » disparaisse.

Veuillez noter que lors de la désactivation de la fonction « REG », l'appareil peut passer à une autre station régionale du même réseau.

Remarque

Cette fonction n'est pas disponible au Royaume-Uni ni dans certaines zones.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction permet de sélectionner d'autres stations locales de la zone, même si elles ne sont pas mémorisées.

1. Appuyez sur la touche numérique de mémorisation d'une station locale. 2. Appuyez à nouveau sur cette touche dans un délai de cinq secondes. 3. Répétez cette procédure jusqu'à ce que vous receviez la station locale souhaitée.

Réception des annonces de trafic

Les données d'annonces de trafic (TA) et de programmes de trafic (TP) permettent de syntoniser automatiquement une émission FM qui diffuse des annonces de trafic, même lorsque vous écoutez d'autres sources de programme.

Appuyez sur / TA jusqu'à ce que « TA » ou « AF TA » s'allume à l'écran.

L'appareil commence à rechercher les stations qui diffusent des informations sur le trafic. « TP » s'allume à l'écran lorsque l'appareil trouve une station qui diffuse des annonces de trafic.

Au début de l'annonce de trafic, « TA » clignote et cesse de clignoter à la fin de celle-ci.

Conseil

Si une annonce de trafic commence alors que vous écoutez une autre source de programme, l'appareil passe automatiquement à l'annonce et revient à la source d'origine lorsque l'annonce se termine.

Remarques

• « NO TP » clignote pendant cinq secondes si la station reçue ne diffuse pas d'annonces de trafic. Ensuite, l'appareil recherche une station qui diffuse ces annonces.
• Si l'indication « EON » apparaît à l'écran en même temps que « TP », la station actuelle utilise des annonces de trafic diffusées par d'autres stations du même réseau.

Pour annuler l'annonce de trafic en cours

Appuyez brièvement sur (AF/TA).

Pour annuler toutes les annonces de trafic, désactivez la fonction avec AF/TA jusqu'à ce que « AF » disparaisse de l'écran.

Programmation du volume des annonces de trafic

Il est possible de prérégler le niveau de volume des annonces de trafic afin qu'elles ne passent pas inaperçues. Au début d'une annonce, le volume s'ajustera automatiquement au niveau programmé.

1 Sélectionnez le niveau de volume souhaité. 2 Appuyez sur ③@mñtras presiona SEL. « TA VOL » apparaît et le réglage est mémorisé.

Réception des annonces d'urgence

En caso de que se emita un anuncio de urgencia, mientras escucha la radio, el programa cambiará automáticamente a dicho anuncio. Si escucha una fuente que no sea la radio, solo podrá recibir los anuncios de urgencia si la referencia AF o TA se encuentra activada. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de lo que esté escuchando en ese momento.

Memorización de las emisoras RDS con los datos AF y TA

Es posible memorizar las emisoras RDS. Para ello, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la función AF o TA cada vez que sintonice la emisora memorizada. Es posible seleccionar un ajuste diferente (AF, TA o ambos) para cada emisora memorizada, o bien el mismo para todas.

Programación del mismo ajuste para todas las emisoras memorizadas

1. Seleccione una banda de FM. 2. Presione ( / TA) varias veces y seleccione "AF", "TA" o "AF TA" (tanto para la referencia AF como para la TA).

Tenga en cuenta que al desactivar la función "AF TA" no solo se almacenarán las emisoras RDS, sino también aquellas emisoras que no son RDS FM.

3. Presione (SENS/BTM) durante dos segundos.

Programación de ajustes diferentes para cada emisora memorizada

1. Seleccione una banda de FM y sintonice la emisora que desee. 2. Presione ( / TA) varias veces y seleccione "AF", "TA" o "AF TA" (tanto para la referencia AF como para la TA).

3. Presione la tecla numérica de memorización que desee durante dos segundos hasta que aparezca "MEM".

Repita el procedimiento a partir del paso 1 para memorizar otras emisoras.

Consejo

Una vez sintonizada la emisora memorizada, es posible cambiar el ajuste AF y/o TA programado mediante la activación y desactivación de la función AF o TA.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Nota

Dans les pays ou régions où les données EON ne sont pas transmises, cette fonction ne peut être utilisée qu'avec les stations préalablement syntonisées.

Tipos de programa	Indicación
Noticias	NEWS
Temas deactualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Pop	POP M
Rock	ROCK M
Música fácil de escuchar	M.O.R. M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otros temas de música	OTHER M
Meteorología	WEATHER
Economía	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL A
Religión	RELIGION
Telefonía	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música “jazz”	JAZZ
Música “country”	COUNTRY
Música nacional	NATION M

Tipos de programa	Indicación
Música “oldies”	OLDIES
Música “folk”	FOLK M
Documentales	DOCUMENT
Sin especialcar	NONE

Nota

Cette fonction n'est pas disponible.

1 Appuyez sur (PTY) pendant la réception FM jusqu'à ce que "PTY" s'allume à l'écran.

PTY INFO

Le nom correspondant au type de programme actuel apparaît si la station transmet les données PTY. Si la station reçue n'est pas RDS ou si les données RDS ne sont pas reçues, "--------" apparaît.

2 Appuyez plusieurs fois sur (PTY) jusqu'à ce que le type de programme souhaité apparaisse.

Les types de programmes apparaissent dans l'ordre indiqué dans le tableau précédent. Notez qu'il n'est pas possible de sélectionner "NONE" (Aucun) pour effectuer la recherche.

PTY SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil recherche une station qui émet le type de programme sélectionné. Lorsqu'il en trouve une, le type de programme réapparaît pendant cinq secondes.

Si l'appareil ne trouve pas le type de programme, l'indication "NO" et le nom du type de programme apparaissent en alternance pendant cinq secondes. Ensuite, l'appareil revient à la station précédente.

Réglage automatique de l'horloge

L'horloge de cet appareil peut être réglée automatiquement grâce à la réception des données CT (Heure de l'horloge).

Lors de la réception FM, appuyez sur ②, puis appuyez sur (SEL).

L'indication « CT » apparaîtra à l'écran et l'horloge se mettra à l'heure.

Pour annuler la fonction CT

Répétez la procédure précédente.

Remarques

• Il est possible que la fonction CT ne s'active pas, même si vous recevez une station RDS.
• Il est possible que l'heure réglée avec la fonction CT ne soit pas exacte.

Autres unités

Utilisation de la molette

La molette fonctionne en appuyant sur les touches et/ou en tournant les commandes.

Il est possible de contrôler l'unité optionnelle CD/MD à l'aide de cette molette.

Utilisation des touches (touches SOURCE et MODE)

Chaque fois que vous appuyez sur (SOURCE), la source change de la manière suivante :

TAPE → TUNER → CD → MD

Si vous appuyez sur MODE, il fonctionne de la même manière :

• le transport de la cassette.
• la bande : FM1 FM2 FM3 MW LW .
• l'insertion de CD/MD.

Conseil

Il est possible d'activer l'appareil en appuyant sur SOURCE sur la molette.

Utilisation de la molette (commande SEEK/AMS)

Tournez la molette momentanément et relâchez-la pour :

• Localiser le début des plages de la cassette. Tournez et maintenez la molette tournée, puis relâchez-la pour dérouler rapidement la cassette. Pour la reproduire, tournez et maintenez la molette tournée de nouveau, puis relâchez-la.
• Localiser une plage spécifique d'un disque. Tournez et maintenez la molette tournée jusqu'à localiser un point spécifique d'une plage, puis relâchez-la pour démarrer la lecture.
• Syntoniser automatiquement les stations. Tournez et maintenez la molette tournée pour syntoniser une station donnée.

Rotation de la molette lorsqu'elle est enfoncée (commande PRESET/DISC)

Enfoncez et tournez la molette pour :

Recevoir les stations mémorisées sur les touches de mémorisation. - Changer de disque.

Autres opérations

Tournez la molette VOL pour régler le volume.

XR-C5100R :

Appuyez sur DSPL pour changer les éléments affichés.

Changement du sens de fonctionnement

Le sens de fonctionnement des commandes a été réglé en usine comme indiqué sur l'illustration suivante.

Si vous devez installer la commande rotative sur le côté droit de la colonne de direction, il est possible d'inverser le sens de fonctionnement des commandes.

Maintenez enfoncée la touche SEL pendant deux secondes tout en appuyant sur la commande VOL.

Réglage des caractéristiques sonores

1 Sélectionnez l'élément à régler en appuyant plusieurs fois sur (SEL).

VOL (volume) → BAS (graves) → TRE (aigus) → BAL (gauche-droite)

→ FAD (avant-arrière)

2 Réglez l'élément sélectionné en appuyant sur (⊕) ou (⊖).

Effectuez le réglage avant que trois secondes ne se soient écoulées depuis la sélection (après trois secondes, la touche redevient une touche de contrôle du volume).

Atténuation du son

Appuyez sur ATT

L'indication "ATT" clignote.

Pour rétablir le niveau de volume précédent, appuyez sur la touche.

Conseil

L'appareil réduira automatiquement le volume lorsqu'un appel téléphonique arrivera (fonction d'atténuation pour téléphone).

Modification des réglages du son et de la tonalité du bip

Renforcement des graves — D-bass

Il est possible de profiter de graves intenses et nets. La fonction D-bass renforce le signal des fréquences basses avec une courbe plus marquée que celle du renforcement des graves conventionnel. Il est possible d'écouter la ligne de graves avec plus de netteté, sauf si le volume du son vocal est le même. Il est possible de renforcer et d'ajuster les graves facilement avec le contrôle D-BASS. Cet effet est similaire à celui obtenu lors de l'utilisation d'un système optionnel de haut-parleurs renforçant les graves.

De plus, la fonction D-bass numérique* crée des graves plus intenses et plus nets que la fonction D-bass analogique.

D-Bass numérique

D-Bass analogique

Réglage de la courbe des graves

Tournez le contrôle D-BASS pour ajuster le niveau des graves (1, 2 ou 3).

"D-BASS"* apparaît sur l'écran.

Pour annuler cette version, tournez le contrôle jusqu'à la position OFF.

• Si le changeur de CD dispose de la fonction D-BASS numérique, l'indication "DIGITAL D-BASS" apparaîtra sur l'écran pendant la lecture de CD.

Remarque

Si los graves se distorsionan, ajuste el control D-BASS o la tecla de volumen.

Atenuación de los pitidos

Presione ⑥ );m擒as presiona SEL.

Para volver a activar los pitidos, presione de nuevo estas teclas.

Nota

Si conecta un amplificador optional de potencia a la toma LINE OUT y no utilizes el incorporado, los pitidos se desactivaran.

Cambio del color de la iluminación

Presione ① );m吲ras presiona SEL.

Podrá elegir entre el color ámbar o el verde.

Con el equipo optional Unidad de CD/MD

Estaunidaduedecontrolarunmaximo de siete unidades externasdeCD/MDconlasumaiente configuracion: UnidaddeCD-maximo de cinco UnidaddeMD-maximo de cinco. Funcionaracualquier combinacionhaustumaximo de siete.

Reproduccion de discos compactos (CD)/ minidiscos (MD)

Presione (SOURCE) hasta que el visor muestre la indicacion de la unidad que dese.

Se inicia la reproduccion del CD/MD.

Si ha connectado una unidad de CD/MD, todos los temas se reproducirán desde el principio.

Sélection des unités CD/MD (s'il y a plusieurs unités CD/MD connectées)

Appuyez plusieurs fois sur MODE pour sélectionner l'unité CD/MD souhaitée.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'élément change de la manière suivante :

1 S'il n'y a aucun nom enregistré pour un CD ou un MD, "NO NAME" apparaît à l'écran. 2 Si le nom de plage d'un MD n'a pas été enregistré, "NO NAME" apparaît à l'écran.

Conseil

Si le nom du MD est long, seuls les huit premiers caractères apparaissent à l'écran.

Localisation de plages spécifiques — Fonction AMS (Capteur de musique automatique)

Pendant la lecture, appuyez sur un côté de SEEK/AMS une fois pour chaque plage que vous souhaitez sauter.

Pour localiser les plages suivantes

Pour localiser les plages précédentes

Localisation d'un point précis d'une plage

— Recherche manuelle

Pendant la lecture, maintenez enfoncé un côté de (SEEK/AMS). Relâchez la touche lorsque vous localisez la partie souhaitée.

Pour avancer rapidement

Paraocularidad

Conmutación a otros discos

Durante la reproducción, presione varias veces de PRESET/DISC.

Para volver al disco anterior Para ir al siguiente disco

Exploración de los temas

— Exploración de introducciones

Se producen secuencialmente los 10 primeros segundos de todos los temas del disco actual. Después de que se reproduzca el primer disco, se producirá el siguiente.

Presione ① durante la reproducción.

"INTRO" aparece en el visor.

Cuando localice el tema que desee, vuelva a presionar la tecla. La unidad volverá al modo de reproducción normal de CD/MD.

Reproducción repetida de temas — Reproducción repetida

Repetición de un tema

Presione ② varias veces durante la reproducción de un CD/MD hasta que aparezca la indicación "REP 1".

Repetición de un disco

Presione ② varias veces durante la reproducción de un CD/MD hasta que aparezca la referencia "REP 2".

Répétition de tous les disques de l'unité actuelle

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que la mention "REP 3" apparaisse.

Chaque fois que vous appuyez sur 2, l'indication change de la manière suivante :

* "REP 3" n'apparaît que si deux ou plusieurs unités de CD/MD sont connectées.

Reproduction de plages dans un ordre aléatoire

— Reproduction aléatoire

Pour revenir à la normale

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 1" apparaisse.

Pour lire tous les disques de l'unité dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 2" apparaisse.

Pour lire dans un ordre aléatoire tous les disques des unités de CD/MD actuellement connectées

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 3" apparaisse.

Chaque fois que vous appuyez sur ③, l'indication change de la manière suivante :

* "SHUF 3" n'apparaît que si deux ou plusieurs unités de CD/MD sont connectées.

Remarque

Les unités de CD/MD sont vendues séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les 10 premières secondes de tous les titres seront lues aléatoirement.

Attribution de titres aux disques compacts

(uniquement pour XR-C6100R) — Mémorisation des disques (Unité de disques compacts avec fonction de fichier utilisateur)

Vous pouvez attribuer une étiquette à chaque disque avec un nom personnel. Vous pouvez saisir jusqu'à huit caractères pour un disque. Si vous attribuez une étiquette à un CD, vous pourrez le localiser par le nom et sélectionner des titres spécifiques pour la lecture.

1 Reproduisez le CD et appuyez sur PTY/FILD pendant deux secondes.

2 Saisissez les caractères.

Appuyez sur + pour sélectionner les caractères souhaités. (A→ B→ C→ ... Z→ 0→ 1→ 2→ 9→+→-→*/→>→< →.→ ） Si vous appuyez sur + , les caractères apparaîtront en ordre inverse. Si vous laissez un espace blanc entre les caractères, sélectionnez " " (souligné).

2 Après avoir localisé le caractère souhaité, appuyez sur SEL.

Le curseur clignotant se déplace vers l'espace suivant.

Si vous appuyez sur (SEL) pendant que le huitième caractère (à l'extrême droite) clignote, le clignotement revient au premier caractère (à l'extrême gauche).

3 Répétez les étapes ① et ② pour saisir le titre complet.

3 Pour revenir au mode de lecture normale de CD, appuyez sur PTY/FILD pendant deux secondes.

Conseil

Pour effacer/corriger un nom, saisissez " _" (souligné) pour chaque caractère.

Affichage du mémo des disques

Appuyez sur DSPL pendant la lecture d'un CD.

CHUBERT

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD, l'indication change de la manière suivante :

Temps de lecture écoulé Horloge Titre du disque

Effacement du mémo des disques

1 Appuyez sur SOURCE pour sélectionner le lecteur de CD. 2 Reproduisez le CD et appuyez sur PTY/FILE pendant deux secondes. 3 Appuyez sur ⑤ ) tout en maintenant SEL enfoncé. 4 Appuyez sur + ou - pour sélectionner le titre à effacer. 5 Appuyez sur (SEL) pendant deux secondes. Le titre est effacé. Pour effacer d'autres noms, répétez les étapes 4 et 5. 6 Appuyez sur PTY/FILE pendant un certain temps. L'appareil revient au mode normal de lecture de CD.

Sélection de plages spécifiques pour leur lecture

(uniquement pour XR-C6100R) — Fonction de banques (lecteur de disques compacts avec fonction de fichier utilisateur)

Il est possible de programmer le lecteur pour qu'il ignore des plages et ne lise que celles que vous souhaitez (si vous avez attribué des titres aux disques).

1 Reproduisez le disque, appuyez sur (PTY/FILE) pendant deux secondes, puis sur (PTY/FILE) momentanément.

Mode d'édition de banque

C 5 DSC 1 PLAY

Remarque

Si vous n'avez pas attribué de titre au disque, il ne sera pas possible d'utiliser cette fonction. Pour plus d'informations, consultez "Attribution de titres aux disques compacts" à la page 16.

2. Appuyez sur SEEK/AMS pour sélectionner le numéro de plage que vous souhaitez ignorer, puis appuyez sur SEL.

C B D C 5 3 5KIP

L'indication passe de "PLAY" à "SKIP". Si vous voulez revenir au mode "PLAY", appuyez à nouveau sur (SEL).

3. Répétez l'étape 2 pour définir le mode "PLAY" ou "SKIP" sur toutes les plages. 4. Appuyez sur PTY/FIL pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Remarques

• Il est possible de définir le mode "SKIP" pour un maximum de 24 plages.
• Il n'est pas possible de définir le mode "SKIP" pour toutes les plages.

Lecture uniquement de plages sélectionnées

Vous pouvez sélectionner :

• BANK-ON pour lire les plages avec le réglage "PLAY".
• BANK-INV (inverse) pour lire les plages avec le réglage "SKIP".

1. Pendant la lecture, appuyez sur ④ "BANK" apparaît à l'écran. 2. Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur ④ , l'indication change de la manière suivante :

BANK-ON BANK-INV BANK-OFF

BANK-ON

La reproduction démarre à partir du thème assigné à l'instant.

Pour revenir au mode de lecture normal, sélectionnez "BANK-OFF" à l'étape 2 précédente.

Informations complémentaires

Précautions

• Si vous garez l'automobile en plein soleil et que la température intérieure augmente considérablement, laissez l'appareil refroidir avant de l'utiliser.
• Si l'appareil ne reçoit pas d'alimentation, vérifiez d'abord les connexions. Si tout est en ordre, examinez le fusible.
• Si les haut-parleurs n'émettent aucun son avec un système à deux haut-parleurs, réglez la commande d'équilibre sur la position centrale.
• Si vous écoutez une cassette pendant une longue période, il est possible que la cassette chauffe à cause de l'amplificateur de puissance intégré. C'est normal.

Si vous avez besoin de consulter ou de résoudre un problème concernant l'appareil qui n'est pas mentionné dans ce manuel, contactez le revendeur Sony le plus proche.

Pour maintenir une haute qualité sonore

S'il y a des porte-gobelets à proximité de l'équipement audio, faites attention à ne pas renverser de jus ou d'autres boissons sucrées sur l'appareil, car la présence de résidus sucrés sur l'appareil ou sur les cassettes peut encrasser les têtes de lecture, réduire la qualité sonore ou supprimer le son de lecture.

Les kits de nettoyage pour cassettes n'éliminent pas les substances sucrées des têtes de lecture.

Remarques sur les cassettes

Entretien des cassettes

• Ne touchez pas la surface de la bande de la cassette, car la saleté ou la poussière encrassent les têtes de lecture.
• Maintenez les cassettes à l'écart des équipements équipés d'aimants intégrés, comme les haut-parleurs et les amplificateurs, car le son enregistré sur la bande pourrait être effacé ou déformé.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement froides ni à l'humidité.
• La présence de jeu dans la bande peut provoquer son enroulement dans le mécanisme. Avant de l'insérer, utilisez un crayon ou un objet similaire pour tourner la bobine et éliminer le jeu.

• Les cassettes déformées et les étiquettes mal collées peuvent causer des problèmes lors de l'insertion ou de l'éjection des cassettes. Retirez ou collez fermement les étiquettes.

Cassettes de durée supérieure à 90 minutes

Il n'est pas recommandé d'utiliser des cassettes de durée supérieure à 90 minutes, sauf pour des reproductions longues et continues. Les bandes utilisées pour ces cassettes sont très fines et ont tendance à s'étirer facilement, et les opérations fréquentes de lecture et d'arrêt de ces bandes peuvent les faire s'emmêler dans le mécanisme de la platine à cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'en utiliser un qui corresponde à l'ampérage indiqué sur le fusible d'origine. Si le fusible fond, débranchez la connexion d'alimentation et remplacez-le. S'il fond à nouveau après remplacement, il est possible qu'il existe un défaut interne de fonctionnement. Dans ce cas, contactez le revendeur Sony le plus proche.

Avertissement

N'utilisez jamais un fusible avec un ampérage supérieur à celui fourni avec l'appareil, car cela pourrait l'endommager.

Nettoyage des connecteurs

Il est possible que l'appareil ne fonctionne pas correctement si les connecteurs de l'appareil et du panneau avant ne sont pas propres. Pour éviter que cela ne se produise, ouvrez le panneau avant en appuyant sur (RELEASE), puis retirez-le et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appliquez pas trop de force. Sinon, les connecteurs pourraient être endommagés.

Démontage de l'appareil

Emplacement des commandes

Pour plus d'informations, reportez-vous aux pages.

1 Touche de recherche / Capteur de musique automatique (SEEK/AMS) 5, 6, 7, 8, 11, 15, 17 2 Touche SOURCE (CASSETTE/TUNER/CD/MD) 5, 7, 15, 17 3 Touche +- de volume / graves / aigus / gauche-droite / avant-arrière 5, 13, 17 4 Touche MODE (▶) Pendant la réception du tuner : Section de bande BAND 7 Pendant la lecture de cassettes : Changement de sens de la cassette 5 Pendant la lecture de CD/MD : Section d'unité 15 5 Sélecteur d'alimentation (POWER SELECT) (situé en haut de l'appareil) Voir "Sélecteur POWER SELECT" du manuel d'installation/connexions. 6 Touche de déconnexion (OFF) 4, 5 7 Touche de changement d'affichage / réglage de l'heure (DSPL) 5, 6, 8, 15, 17 8 Touche de fonction de réglage de sensibilité / mémorisation de la meilleure syntonisation (SENS/BTM) 7, 8, 10 9 Touche d'éjection de la cassette 5 10 Pendant la réception radio : Touches numériques de mémorisation de stations 7 Pendant la lecture d'une cassette/CD/MD :

① Touche INTRO 6, 14, 15 Touche REPEAT 6, 15, 16 3 XR-C6100R :

Touche SHUF/□□ (Lecture aléatoire / Dolby B NR) 6, 16 XR-C5100R :

Touche SHUF (Lecture aléatoire) 16

④ XR-C6100R :

Touche BANK/MTL 6, 17

XR-C5100R :

Touche MTL 6

⑤ Touche ATA (Activation automatique du tuner) 6 6 Touche BL SKIP (Saut de blancs) 6

11 Touche de libération du panneau avant (RELEASE) 4, 19 12 Touche de réinitialisation (située sur la face avant de l'appareil, masquée par le panneau avant)

Appuyez dessus lors de la première utilisation de cet appareil, après avoir débranché la batterie de la voiture, ou lorsque les touches de cet appareil ne fonctionnent pas correctement.

13 Touche d'atténuation (ATT) 14 14 Touche de sélection du mode de contrôle (SEL) 5, 10, 12, 13, 14, 16, 17 15 Afficheur principal 16 XR-C6100R :

Touche de type de programme / réglage • sélection du mode de fichier (PTY/FILE) 11, 16, 17 XR-C5100R :

Touche de type de programme (PTY) 11

17 Touche de recherche de stations mémorisées (PRESET/DISC) 15 Pendant la réception du tuner : sélection des stations mémorisées 7 Pendant la lecture de CD/MD : changement de disques 15 18 Touche de fréquence alternative / annonce de trafic (AF/TA) 9, 10 19 Commande D-BASS 14

L'illustration du panneau avant de ce manuel correspond au modèle XR-C6100R.

Spécifications

Section du lecteur de cassettes

Pistes de la cassette : 4 pistes, 2 canaux, stéréo Pleurage et scintillement : 0,08 % (pondération efficace) Réponse en fréquence : 30 - 18 000 Hz Rapport signal/bruit

Tipo de cassette	Dolby B NR*	Dolby NR desactivado
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

• Uniquement XR-C6100R

Section du tuner

FM

Gamme de syntonisation : 87,5 - 108,0 MHz Borne d'antenne : connecteur pour antenne extérieure Fréquence intermédiaire : 10,7 MHz Sensibilité : 8 dBf Sélectivité : 75 dB à 400 kHz Rapport signal/bruit : 65 dB (stéréo), 68 dB (mono)

Distorsion harmonique à 1 kHz : 0,5 % (stéréo), 0,3 % (mono)

Séparation entre canaux : 35 dB à 1 kHz

Réponse en fréquence : 30 - 15 000 Hz

Rapport de capture : 2 dB

MW/LW

Gamme de syntonisation MW : 531 - 1 602 kHz

LW : 153 - 281 kHz

Borne d'antenne : connecteur pour antenne extérieure

Fréquence intermédiaire : 10,71 MHz / 450 kHz

Sensibilité MW : 30 µV

LW : 50 µV

Section de l'amplificateur de puissance

Sorties : sorties pour haut-parleurs (connecteurs étanches à visser)

Impédance des haut-parleurs : 4-8 ohms

Puissance de sortie maximale : 40 W × 4 (à 4 ohms)

Généralités

Salidas	Cable de control de atenuación para teléfono Control de amplificador de potencia Salida de linea posterior (1) Salida de linea frontal (1) (sólo XR-C6100R)
Controles de tono	Graves ±8 dB a 100 Hz Agudos ±8 dB a 10 kHz
Alimentación	Batería de automóvil de 12 V CC (negativo a mesa)
Dimensiones	Aprox. 188 × 58 × 181 mm (an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 164 mm (an/al/prf)
Masa	Aprox. 1,2 kg
Accesorios suministrados	Componentes de instalación y conexiones (1 juego) Mando rotativo RM-X4S Caja para el panel frontal (1)
Accesorios OPCIONALES	Cable BUS (suministrado con un cable con clavija RCA) RC-61 (1 m), RC-62 (2 m) Cable con clavija RCA RC-63 (1 m), RC-64 (2 m), RC-65 (5 m)
Equipo optional	Cambiador de CD CDX-705, CDX-605 (10 discos), CDX-T60, CDX-T62 (6 discos) Cambiador de MD MDX-60, MDX-61 Selector de fuente XA-C30

Conception et spécifications sujettes à modification sans préavis.

Guide de dépannage

La liste de vérifications suivante vous aidera à résoudre la plupart des problèmes que vous pourriez rencontrer avec votre appareil.

Avant de passer à la liste de vérifications suivante, revoyez les procédures d'exploitation.

Généralités

Problema	Causa/Soluciones
Ausencia de sonido.	• Ajuste el volumen con ⊙. • Con un sistema de dos altavoces, sitúue el control de equilibrio entre los altavoces en la posición central.
Ausencia deindicaciones en el visor.	Extraiga el panel frontal y limpie los connectores. Para más información, consulte "Limpieza de los connectores" en "Mantenimiento".
Ausencia de pitidos.	• Ha connectado un amplificador optional de potencia a la toma LINE OUT y no usa el incorporeal. • Los pitidos están atenuados (頁目14).

Reproduction de cassettes

Problema	Causa/Soluciones
El sonido de reproducción se distorsiona.	Contaminación del CZal de cinta. → Límpielo.
AMS no funciona correctamente.	Se produce ruido en el espacio entre temas. Un espacio en blanco es demasiado corto (inferior a quatre segundos). Ha presionado ▷■ en (SEEK/AMS) inmediamente antes de los temas siguientes. Ha presionado ▪■ en (SEEK/AMS) inmediamente después de que se incide el tema. Una pausa larga o una parte de bajas Frequencias, o un nivel de sentido muy bajo se interpreta como un espacio en blanco.

Réception radio

Problema	Causa/Soluciones
No es possible realizar la sintonía memorizada.	• Memorice la Frequencia correcta. • La seals de radiodifusión es débil.
No es possible realizar la sintonía automática.	La seals de radiodifusión es débil. → Emcee la sintonía manual.
Laindrónica "ST" parpadea.	• Sintonice con precisión. • La seals de radiodifusión es débil. → Presione (SENS/BTM) para activar el modo de recepción monoaural (MONO).

Fonctions RDS

Problema	Causa/Soluciones
Empieza la búsqueada (SEEK) desdeés de unoicosometimesde audición.	La emisora no transmite datos TP o se recibe una signalmuy débil.→ Presione (AF/TA) hasta que “AF TA” desaparezca.
No se reciben announcements de tráfico.	• Active “TA”.• La emisora no transmite announcements de tráfico excepte es de tipo TP. → Sintonice另一边 emisora.
La funciona PTY indica “NONE”.	La emisora no specifies el tipo de programa.

Lecteur de disques

Problema	Causa/Soluciones
Se obite el sonido de reproducción.	Disco sucio o defectuoso.

Indications d'erreur (si des unités optionnelles CD/MD sont connectées)

Les indications suivantes clignoteront pendant environ cinq secondes et une alarme retentira.

Indicación	Causa	Solutión
NO MAG	No ha insertado el cargador de discs en launidad de CD/MD.	Insete el cargador de discos con discos en launidad de CD/MD.
NO DISC	No hay ningún disco en el cargador de discos.	Extraiga el cargador e inserte un disco.
NG DISCS	Algún CD/MD no pueda reproducirse debido aitarian problema.	Insete otro CD/MD.
ERROR	El disco está sucio.	Limpie el disco.
	Ha insertado el disco al revés.	Insete el disco correctamente.
RESET	No es posibleemployar launidad de CD/MD debido aitarian problema.	Presione la tecla de restauración de launidad.
HI TEMP	La temperature ambientesa superior a50°C.	Espere hasta que la temperatura sea inferior a50°C.

Si les solutions exposées précédemment ne permettent pas d'améliorer la situation, veuillez contacter le revendeur Sony le plus proche.

Index alphabétique

A

Activation automatique du syntoniseur (ATA) 6

Alarme d'avertissement 4

Annonces de trafic (TA) 10, 11

Atténuation pour téléphone 14

ATT 14

Avance rapide 5

B, C

BAL (gauche-droite) 13

BAS (graves) 13

Busingua manuel 15

Recherche programmée 7

D

D-Bass 14

Dolby 6

E

Exploration des introductions 6, 15

F, G, H, I, J, K, L

FAD (avant-arrière) 13

Fréquence alternative (AF) 9

Fonction de banques 17

Fonction de mémorisation de la meilleure syntonisation (BTM) 7

Fusible 19

M, N

Commande rotative 4, 12, 13

Mémorisation des disques 16

METAL 6

Mode de recherche locale (LCL) 8

Mode monaural 8

0

Saut des espaces blancs 6

P, Q

Panneau avant 4

Bips 14

Programmes de trafic (TP) 10

R

Radio 7,8

Rebobinage 5

Horloge 5

Lecture aléatoire 16

Lecture de cassettes 5

Lecture de disques compacts 15

Lecture de mini-disques 15

Lecture répétée 6,15

Restauration 4

s

Capteur de musique automatique (AMS) 6, 15

Syntonisation automatique 8

Syntonisation manuelle 8

Système de données radio (RDS) 8,9,10,11

T, U

Type de programme (PTY) 11

TRE (aigus) 13

V, W, X, Y, Z

Afficheur 6,8,9,15

Bienvenue

Félicitations pour l'achat de votre autoradio Sony avec lecteur de cassettes. Grâce à la molette de commande, vous avez accès à de nombreuses fonctions.

Outre le lecteur de cassettes et la radio, vous pouvez étendre le système en connectant un lecteur CD/MD en option*.

• Vous pouvez connecter un changeur CD/MD ou un lecteur CD/MD.

Sommaire

Autoradio uniquement

Pour commencer

Réinitialiser l'appareil 4

Retirer la façade avant 4

Préparation de la commande rotative 4

Réglage de l'horloge 5

Lecteur de cassettes

Écoute d'une cassette 5

Lecture de la cassette à différentes vitesses 6

Utilisation de l'autoradio

Mémorisation automatique des stations - Fonction BTM 7

Mémorisation de certaines stations uniquement 7

Réception des stations mémorisées 7

RDS

Aperçu de la fonction RDS 8

Affichage du nom de la station 8

Écoute d'un même programme sans réglage manuel même si la fréquence de réception change — Fonction AF 9

Écoutez les messages de trafic. 10

Pré-régler les chaînes RDS avec les données AF et TA 10

Rechercher des chaînes par type de programme 11

Réglage automatique de l'horloge avec les données RDS 11

Fonctions supplémentaires

Utiliser la commande rotative 12

Réglage du son. 13

Atténuer le son 13

Modifier le son et les bips 13

Avec l'option

Lecteur CD-/MD

Lire un disque CD-/MD 14

Lire le début de tous les morceaux — Recherche rapide 15

Lire plusieurs fois les morceaux — Lecture répétée 15

Lire les morceaux dans un ordre aléatoire — Lecture aléatoire 15

Nommer un CD (uniquement XR-C6100R) — Mémoire de disque (lecteur CD avec fonction de stockage spécial) 16

Sélectionner la plage de lecture (uniquement XR-C6100R) — Banque (lecteur CD avec fonction de stockage spécial) 16

Informations complémentaires

Consignes de sécurité 17

Entretien 18

Retrait de l'autoradio 19

Boutons et leur emplacement 20

Caractéristiques techniques 21

Dépannage 22

Index 24

Réinitialisation de l'appareil

Vous devez réinitialiser l'appareil avant de l'utiliser pour la première fois, ou après avoir remplacé la batterie de la voiture.

Appuyez sur le bouton de réinitialisation avec un objet pointu, par exemple un stylo à bille.

Bouton de réinitialisation

Remarque

Lorsque vous appuyez sur le bouton de réinitialisation, toutes les fonctions de programme et de mémoire enregistrées sont effacées.

Retrait de la façade avant

La façade avant amovible de cet autoradio peut être retirée lorsque vous quittez le véhicule afin de protéger l'autoradio contre le vol.

1. Appuyez sur (OFF). 2. Appuyez sur (RELEASE) pour retirer la façade avant. Tirez-la ensuite doucement vers l'extérieur.

Remarque

• Veillez à ne pas faire tomber la façade avant lorsque vous la retirez de l'autoradio.
• L'alimentation est coupée automatiquement pour protéger les haut-parleurs contre les dommages lorsque vous appuyez sur (RELEASE) pour retirer la façade avant alors que l'appareil est sous tension.

Fixation de la façade avant

Fixez la partie A de la façade avant sur la partie B de l'appareil comme indiqué sur l'image et appuyez jusqu'à ce qu'elle s'enclenche.

Remarque

• Vérifiez que la façade avant est orientée dans le bon sens lorsque vous la remettez en place sur l'appareil, car elle ne peut pas être fixée à l'envers.
• N'appuyez pas trop fort sur la façade avant lorsque vous la fixez sur l'appareil. La façade avant se fixe en exerçant une légère pression sur l'appareil.
• Si vous emportez la façade avant avec vous, rangez-la dans l'étui fourni.
• N'appuyez pas fortement sur la fenêtre d'affichage de la façade avant et ne la soumettez pas à des chocs violents.
• N'exposez pas la façade avant amovible à la lumière directe du soleil, à la chaleur (par exemple provenant d'une bouche d'air chaud), ou à l'humidité. Ne la laissez jamais sur le tableau de bord ou à tout autre endroit où elle serait exposée directement au soleil.

Signal d'avertissement

Le signal d'avertissement retentit pendant quelques secondes (à condition que POWER SELECT soit en position marche A) lorsque la clé de contact est tournée sur OFF sans avoir retiré le panneau avant. Le signal d'avertissement est désactivé si vous n'utilisez pas l'amplificateur intégré, mais que vous connectez un autre amplificateur (en option) à LINE OUT.

Préparation de la commande rotative

Fixez l'étiquette prévue à cet effet avant de monter la commande rotative, comme indiqué sur l'image ci-dessous.

Réglage de l'horloge

L'horloge affiche l'heure au format 24 heures.

Pour régler l'horloge sur 10:08, procédez comme suit.

1 Appuyez sur OFF ou DSPL pendant que la radio est allumée. 2 Appuyez sur DSPL pendant deux secondes.

Les chiffres des heures clignotent.

Réglez les chiffres des heures.

avant

arrière

Appuyez brièvement sur SEL.

Les chiffres des minutes clignotent.

Réglez les chiffres des minutes.

avant

arrière

3. Appuyez légèrement sur DSPL.

L'horloge est activée.

Remarque

Si l'interrupteur POWER SELECT sur le dessus de l'autoradio est en position ⑤, vous ne pouvez pas régler l'horloge à moins que l'alimentation ne soit activée. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écoute d'une cassette

Insérez la cassette.

La lecture démarre automatiquement.

Si une cassette est déjà insérée, démarrez la lecture en appuyant plusieurs fois sur SOURCE jusqu'à ce que « PLAY » s'affiche.

Le côté orienté vers le haut est lu.

Le côté orienté vers le bas est lu.

Astuce

Pour changer le sens de défilement de la bande, appuyez sur MODE ( →) pendant la lecture.

För att	Tryck på
Stoppa bandet	OFF
Mata ut kassetten	▲

Rembobinage rapide de la bande

Pendant la lecture, appuyez sur l'un ou l'autre côté de (SEEK/AMS) pendant plus de deux secondes.

Avance rapide

Retour rapide

Pour reprendre la lecture pendant le rembobinage rapide, appuyez sur MODE) ()

Trouver le début d'un morceau — Recherche automatique de musique (AMS)

Vous pouvez sauter jusqu'à neuf morceaux à la fois.

Pendant la lecture, appuyez brièvement sur l'un ou l'autre côté de (SEEK/AMS).

Recherche du morceau suivant Recherche du morceau précédent

Remarque

La fonction AMS peut ne pas fonctionner correctement si :

• les intervalles entre les morceaux sont inférieurs à 4 secondes
• il y a du bruit entre les morceaux.
• il y a de longues sections avec un volume faible ou aucun son.

Autres réglages

Chaque fois que vous appuyez sur une touche du DSP, les réglages dans la fenêtre de caractères changent de la manière suivante :

• Pendant que la fonction AF/TA est activée.

Lire la bande à différentes vitesses

Recherche de la plage souhaitée — Recherche rapide

Appuyez sur ① pendant la lecture.

"INTRO" s'affiche dans la fenêtre de caractères.

Les dix premières secondes de chaque plage sont lues.

Lorsque vous trouvez la plage souhaitée, appuyez à nouveau sur la même touche et l'autoradio revient au mode de lecture normal.

Lecture avec répétition

— Lecture répétée

Appuyez sur ② pendant la lecture.

"REP" s'affiche dans la fenêtre de caractères.

Lorsque la plage actuelle est terminée, elle est rejouée depuis le début.

Appuyez à nouveau sur ② pour quitter ce mode.

Passer à la radio lorsque la bande est en avance rapide

— Activation automatique du tuner (ATA)

Appuyez sur ⑤ pendant la lecture.

« ATA » s'affiche dans la fenêtre.

Lorsque vous avancez ou reculez rapidement avec (SEEK/AMS) pendant deux secondes, la radio s'allume automatiquement.

Appuyez à nouveau sur ⑤ pour quitter ce mode.

Ignorer les passages non enregistrés lors de la lecture de la cassette — Ignorer les passages non enregistrés

Appuyez sur ⑥ pendant la lecture.

« BL SKIP » s'affiche dans la fenêtre.

Les sections non enregistrées de plus de huit secondes sont automatiquement sautées pendant la lecture.

Appuyez à nouveau sur 6 pour quitter ce mode.

Lecture d'une cassette enregistrée avec le système Dolby B NR (uniquement XR-C6100R)

Appuyez sur 3 pour écouter une cassette enregistrée avec le système Dolby* B NR.

« ... » s'affiche dans la fenêtre.

Pour annuler cette fonction, appuyez sur ③.

• La réduction de bruit Dolby est fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole double D sont des marques de Dolby Laboratories Licensing Corporation.

Lire une cassette CrO2 ou métal

Appuyez sur ④ lorsque vous voulez écouter une cassette CrO2 (TYPE II) ou métal (TYPE IV).

"MTL" s'affiche dans la fenêtre d'affichage.

Appuyez à nouveau sur ④ pour quitter ce mode.

Mémorisation automatique des stations

Fonction BTM

Sur la longueur d'onde sélectionnée, la fonction choisit les stations ayant les signaux les plus forts et les mémorise par ordre de fréquence.

ÉVITEZ LES ACCIDENTS DE LA ROUTE !

Si vous conduisez pendant la recherche de stations de radio, utilisez la recherche automatique de stations ou préréglez les touches de présélection plutôt que la recherche manuelle.

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner.

Chaque pression sur SOURCE change la source dans l'ordre suivant :

2 Appuyez plusieurs fois sur MODE pour sélectionner la longueur d'onde.

Chaque pression sur MODE change les réglages dans la fenêtre d'affichage de la manière suivante :

3 Appuyez sur SENS/BTM pendant deux secondes.

Remarque

• Les chaînes à signal faible ne sont pas mémorisées sur les touches de présélection. Si seulement quelques chaînes sont reçues, certaines touches de présélection restent vides.
• Si un numéro préréglé s'affiche dans la fenêtre, l'appareil commence à mémoriser les chaînes à partir de celui affiché.

Mémoriser uniquement certaines chaînes

Vous pouvez mémoriser jusqu'à 6 chaînes sur chaque bande (FM1, FM2, FM3, MW et LW) dans la mémoire pour les touches de présélection souhaitées. De cette façon, vous pouvez mémoriser 18 chaînes en FM.

Si vous essayez de mémoriser une autre chaîne sur la même touche numérique préréglée, la chaîne précédemment mémorisée est effacée.

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner. 2 Appuyez plusieurs fois sur (MODE) pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour rechercher une chaîne à mémoriser sur la touche numérique. 4 Appuyez sur la touche numérique souhaitée (① à ⑥) pendant deux secondes.

Le numéro de la touche de présélection s'affiche dans la fenêtre.

Réception des chaînes mémorisées

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner la bande. 2 Appuyez plusieurs fois sur (MODE) pour sélectionner la bande. 3 Appuyez sur la touche numérique préréglée (① à ⑥) sur laquelle la chaîne souhaitée est mémorisée.

Astuce : Appuyez sur l'un des côtés de PRESET/DISC pour rappeler successivement les chaînes mémorisées (recherche de présélection).

Si la réception stéréo FM est mauvaise — Mode mono

Appuyez sur SENS/BTM jusqu'à ce que "MONO" s'allume dans la fenêtre.

Le son devient meilleur, mais en mono (l'indicateur "ST" disparaît).

Autres affichages dans la fenêtre

Chaque fois que vous appuyez sur (DSPL), la fenêtre alterne entre la fréquence et l'horloge.

Si vous ne pouvez pas obtenir un canal de présélection

Appuyez légèrement sur l'un des côtés de (SEEK/AMS) pour recevoir successivement les canaux mémorisés (recherche automatique).

La recherche s'arrête lorsqu'un canal est reçu. Appuyez plusieurs fois sur l'un des côtés de la touche jusqu'à ce que vous obteniez le canal souhaité.

Remarque

Si la recherche automatique s'arrête trop souvent, appuyez sur (SENS/BTM) jusqu'à ce que "LCL" (mode de recherche locale) s'affiche à l'écran. Seuls les canaux dont les signaux sont relativement forts peuvent être captés.

Astuce

Si vous connaissez la fréquence, vous pouvez appuyer sur l'un des côtés de (SEEK/AMS) jusqu'à ce que vous obteniez le canal souhaité (réglage manuel des canaux).

Aperçu de la fonction RDS

RDS (Radio Data System) est un système dans lequel les canaux FM peuvent envoyer des informations numériques supplémentaires en plus du signal de programme normal. Votre autoradio vous offre de nombreuses possibilités. En voici quelques-unes : écouter le même programme sans réglage manuel même si la fréquence de réception change, écouter les messages de circulation et rechercher des canaux par type de programme.

Remarque

• Toutes les fonctions RDS ne sont pas disponibles dans tous les pays ou régions.
• Il n'est pas certain que RDS fonctionne correctement si les signaux sont faibles ou si le canal que vous recevez n'émet pas de données RDS.

Afficher le nom du canal

Le nom du canal reçu s'affiche à l'écran.

Sélectionnez une station FM.

Si la station émet des données RDS, le nom de la station s'affiche dans la fenêtre d'affichage.

FIM I BBC F M

Remarque

Lorsque « * » est affiché, aucune station RDS n'est reçue.

Autres réglages

Chaque fois que vous appuyez sur (DSPL), les réglages de la fenêtre d'affichage changent de la manière suivante :

Fréquence Heure Nom de la station

Remarque

« NO NAME » s'affiche si la station reçue n'émet pas de données RDS.

Écouter le même programme sans réglage manuel même si la fréquence de réception change — la fonction AF

La fonction AF (Fréquences alternatives) sélectionne automatiquement la station ayant le signal le plus fort dans le réseau. Le résultat est que vous pouvez écouter le même programme sur une longue distance sans avoir à le régler manuellement.

La fréquence change automatiquement.

1 Sélectionnez une station FM.

2 Appuyez sur AF/TA pour que « AF » s'affiche dans la fenêtre d'affichage.

L'appareil commence à rechercher une station alternative avec un signal plus fort dans le même réseau.

Remarque

Lorsqu'il n'existe aucune autre fréquence dans la zone et que vous n'avez pas besoin d'en rechercher une, désactivez la fonction AF en appuyant sur (AF/TA) jusqu'à ce que « AF » disparaisse.

Autres réglages

Chaque fois que vous appuyez sur AF/TA, les réglages changent dans la fenêtre d'affichage de la manière suivante :

* Sélectionnez ceci pour désactiver à la fois les fonctions AF et TA.

Remarque

• « NO AF » et le nom de la station clignotent en alternance si l'appareil ne trouve aucune autre fréquence dans la zone.
• Si le nom de la station commence à clignoter après la sélection d'une station avec la fonction AF, cela signifie qu'il n'existe pas de fréquence alternative. Appuyez sur (SEEK/AMS) pendant que le nom de la station clignote (dans les huit secondes). L'appareil commence à rechercher une fréquence avec les mêmes informations PI (Programme Identification). (« PI seek » s'affiche mais aucun son n'est émis). Si l'appareil ne trouve pas d'autre fréquence, « NO PI » s'affiche et l'appareil revient à la fréquence d'origine.

Écoute de programmes régionaux

Avec la fonction « REG » (régional activé), vous pouvez écouter un programme régional sans passer à une autre station régionale. (Notez que vous devez activer la fonction AF.) L'appareil est réglé en usine sur « REG », mais vous pouvez désactiver la fonction de la manière suivante.

Appuyez sur / TA pendant plus de deux secondes jusqu'à ce que « REG » disparaisse.

Notez que si vous désactivez la fonction « REG », l'appareil peut passer à une autre station régionale au sein du même réseau.

Remarque

Cette fonction ne fonctionne pas au Royaume-Uni et dans certaines autres régions.

Fonction Local Link (Local Link) (Royaume-Uni uniquement)

Avec la fonction Liaison locale, vous pouvez sélectionner d'autres canaux locaux dans la zone, même s'ils ne sont pas mémorisés comme touches de présélection.

1 Appuyez sur une touche de présélection sur laquelle une station locale est mémorisée. 2 Appuyez à nouveau sur la touche de présélection dans les cinq secondes. 3 Répétez la procédure jusqu'à ce que le canal local souhaité soit reçu.

Écoute des messages de trafic

Avec TA (Traffic Announcement) et TP (Traffic Programme), un canal FM qui diffuse des messages de trafic peut être reçu automatiquement même si vous écoutez une autre source de programme.

Appuyez sur AF/TA jusqu'à ce que "TA" ou "AF TA" s'affiche à l'écran.

L'appareil commence à rechercher des canaux avec des informations de trafic. "TP" s'affiche à l'écran lorsque l'appareil trouve un canal qui diffuse des messages de trafic.

"TA" commence à clignoter lorsque le message de trafic commence, et cesse de clignoter lorsque le message se termine.

Astuce

Si le message de trafic commence pendant que vous écoutez une autre source de programme, l'appareil bascule automatiquement sur le message, puis revient à ce que vous écoutiez auparavant lorsque le message se termine.

Remarque

• "NO TP" clignote pendant cinq secondes si le canal reçu ne diffuse pas de messages de trafic. L'appareil commence ensuite à rechercher un canal qui diffuse des messages de trafic.
• Lorsque "EON" et "TP" s'affichent simultanément à l'écran, le canal actuel utilise les messages de trafic provenant d'autres canaux du même réseau.

Interrompre le message de trafic en cours de réception

Appuyez brièvement sur AF/TA.

Maintenez AF/TA enfoncé jusqu'à ce que "AF" ne soit plus affiché à l'écran pour désactiver la réception des messages de trafic.

Pré-régler le volume des messages de trafic

Vous pouvez pré-régler le volume des messages de trafic afin d'être sûr de les entendre correctement. Le volume est réglé automatiquement lorsque le message de trafic commence.

1 Sélectionnez le volume souhaité. 2 Appuyez sur ③ tout en maintenant SEL enfoncé.

"TA VOL" s'affiche et le réglage est mémorisé.

Recevoir les messages d'urgence

Si un message d'urgence commence à être diffusé pendant que vous écoutez la radio, vous recevez le message automatiquement. Si vous écoutez autre chose que la radio, vous ne pouvez recevoir les messages d'urgence que si la fonction AF ou TA est activée. L'appareil bascule automatiquement sur les messages d'urgence, quel que soit ce que vous écoutez à ce moment-là.

Pré-régler les canaux RDS avec les données AF et TA

Lorsque vous pré-réglez les canaux RDS, les données et la fréquence des canaux sont mémorisées. Vous n'avez donc pas besoin d'activer la fonction AF ou TA à chaque fois que vous sélectionnez un canal pré-réglé. Vous pouvez choisir différents réglages (AF, TA, ou les deux) pour différents canaux, ou avoir les mêmes réglages pour tous les canaux pré-réglés.

Effectuer les mêmes réglages pour tous les canaux pré-réglés

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur AF / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

Notez que si vous désactivez la fonction "AF TA", non seulement les canaux RDS ne sont pas mémorisés, mais aussi les canaux FM supplémentaires.

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Effectuer différents réglages pour chaque canal pré-réglé

1 Sélectionnez une bande FM et syntonisez le canal souhaité. 2 Appuyez plusieurs fois sur AF / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA). 3 Sélectionnez la touche numérique souhaitée pour la pré-réglage et appuyez dessus pendant deux secondes jusqu'à ce que "MEM" s'affiche.

Pour pré-régler d'autres stations, répétez la procédure à partir des étapes 1 à 3.

Conseils

Si vous souhaitez modifier le réglage AF et/ou TA prédéfini tout en recevant la chaîne prédéfinie, vous pouvez le faire en activant/désactivant la fonction AF ou TA.

Recherche de stations par type de programme

Vous pouvez trouver la station souhaitée en sélectionnant l'un des types de programme indiqués ci-dessous.

Remarque

Dans les pays ou régions où les données EON ne sont pas diffusées, vous ne pouvez utiliser cette fonction que pour les stations que vous avez déjà reçues auparavant.

Programtypert	Teckenfünster
Nyhetert	NEWS
Reportage	AFFAIRS
Information	INFO
Sport	SPORT
Utbildning	EDUCATE
Drama	DRAMA
Kultur	CULTURE
Vetenskap	SCIENCE
Diverse	VARIED
Pop	POP M
Rock	ROCK M
Populärmusik	M.O.R. M
Lättare klassiskt	LIGHT M
Klassiskt	CLASSICS
Andra musiktyper	OTHER M
Väder	WEATHER
Affärsnyheter	FINANCE
Barnprogram	CHILDREN
Samhällsnyheter	SOCIAL A
Religion	RELIGION
Ring in	PHONE IN
Resor	TRAVEL
Nöje	LEISURE
Jazz	JAZZ
Country	COUNTRY
Nationalmusik	NATION M
Musik für ädre	OLDIES
Folkmusik	FOLK M
Dokumentärer	DOCUMENT
Inte angiven	NONE

Remarque

Vous ne pouvez pas utiliser cette fonction dans certains pays où les données PTY (sélection du type de programme) ne sont pas disponibles.

1 Appuyez sur (PTY) en réception FM jusqu'à ce que "PTY" s'affiche à l'écran.

PTY INFO

Le nom du type de programme actuel s'affiche si la station émet des données PTY. "--------" s'affiche si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez plusieurs fois sur (PTY) jusqu'à ce que le type de programme souhaité s'affiche.

Les types de programme s'affichent dans l'ordre indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner "NONE" (non spécifié) lors de la recherche.

PTY SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil commence à rechercher un canal du type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme est affiché à nouveau pendant cinq secondes.

"NO" et le type de programme s'affichent en alternance pendant cinq secondes si l'appareil ne trouve pas le type de programme, puis il revient au canal précédent.

Réglage automatique de l'horloge

Grâce aux données CT (Clock Time), l'horloge de l'autoradio peut être réglée automatiquement.

En réception FM, appuyez simultanément sur ② et SEL.

"CT" s'affiche et l'horloge est réglée.

FM1 00

Interrompre la fonction CT

Appuyez à nouveau sur les touches.

Remarque

• La fonction CT peut ne pas fonctionner même si un canal RDS a été réglé. L'heure réglée par la fonction CT n'est peut-être pas exacte.

Fonctions supplémentaires

Utilisation de la commande rotative

La commande rotative s'utilise en appuyant sur les touches et/ou en tournant les boutons. Vous pouvez contrôler le lecteur CD/MD en option avec la commande rotative.

En appuyant sur les touches (touches SOURCE et MODE)

Variation de la source : appuyez sur SOURCE pour changer la source de la manière suivante :

TAPE → TUNER → CD → MD

Si vous appuyez sur MODE, le fonctionnement change comme suit :

le transport de la bande. - la bande FM1 → FM2 → FM3 → MW → LW. - le lecteur CD/MD.

Conseils

Vous pouvez allumer l'autoradio en appuyant sur (SOURCE) sur la molette de commande.

En tournant (la commande SEEK/AMS)

Tournez légèrement la molette et relâchez-la pour :

• Trouver le début des plages sur une bande. Tournez et maintenez la molette, relâchez-la pour faire avancer rapidement la bande. Tournez et maintenez la molette, relâchez-la ensuite pour commencer la lecture.
• Trouver une plage spécifique sur un disque. Tournez et maintenez la molette jusqu'à ce que vous trouviez le point spécifique de la plage. Relâchez-la ensuite pour démarrer la lecture.
• Capter les stations automatiquement. Tournez et maintenez la molette pour capter la station spécifique.

En tournant tout en appuyant (la commande PRESET/DISC)

Appuyez et tournez la molette lorsque vous voulez :

• Recevoir les stations mémorisées sur les touches de présélection.
• Changer de disque.

Autres fonctions

Tournez la commande VOL pour régler le volume.

XR-C6100R :

Appuyez sur (FILE) pour changer de disque mémoire.

XR-C5100R :

Appuyez sur DSPL pour changer l'affichage.

Changer le sens de commande

Le sens de commande des différentes commandes est réglé comme indiqué dans l'illustration ci-dessous avant l'expédition de la commande VOL depuis l'usine.

Si vous montez la commande VOL sur le côté droit du volant, vous pouvez changer le sens de commande des commandes.

Appuyez sur (SEL) pendant deux secondes tout en appuyant sur la commande VOL.

Réglage du son

1 Sélectionnez la caractéristique à régler en appuyant plusieurs fois sur SEL jusqu'à ce que l'un des éléments suivants s'affiche : VOL (volume) → BAS (basses) → TRE (aigus) → BAL (gauche-droite) → FAD (avant-arrière) 2 Réglez la caractéristique sélectionnée en appuyant sur la touche ① ou 一

Réglez dans les 3 secondes après avoir sélectionné la caractéristique. (Après 3 secondes, la touche fonctionne à nouveau comme touche de volume.)

Atténuer le son

Appuyez sur ATT

"ATT" clignote dans la fenêtre d'affichage.

Revenez au niveau sonore précédent en appuyant à nouveau sur la même touche.

Astuce

L'appareil réduit automatiquement le volume lorsqu'un appel téléphonique arrive (fonction Telephone-ATT).

Modifier le son et les bips

Augmenter les basses — D.bass

Offre un son de basses plus clair et plus puissant. La fonction D-bass augmente le signal basse fréquence avec une courbe plus prononcée que l'amplificateur de basses ordinaire. Vous pouvez entendre les basses plus clairement même si le volume des voix est le même. Vous pouvez entendre les basses plus clairement tout en conservant le volume des voix. Avec la commande D-BASS, vous pouvez facilement renforcer et ajuster les basses. Cet effet est similaire à celui d'un système de caisson de basses (en option).

La fonction Digital D-bass* produit en outre un son de basses plus clair et plus puissant que l'Analog D-bass.

D-bass numérique

D-bass analogique

Ajuster la courbe des basses

Tournez la molette D-BASS pour régler le niveau des basses (1, 2 ou 3).

"D-BASS"* s'affiche dans la fenêtre.

Pour annuler, tournez la molette sur OFF.

• Si un changeur de CD (en option) dispose de la fonction Digital D-BASS, "DIGITAL D-BASS" s'affiche dans la fenêtre pendant la lecture d'un CD.

Remarque

Si le son grave est déformé, réglez-le à l'aide de la commande D-BASS ou du bouton de volume.

Atténuer le signal sonore

Appuyez sur 6 tout en appuyant sur SEL.

Vous rétablissez le signal sonore en appuyant à nouveau sur les mêmes boutons.

Remarque

Le signal d'avertissement est désactivé si vous n'utilisez pas l'amplificateur intégré, mais que vous connectez un autre amplificateur (en option) à LINE OUT.

Changer la couleur d'affichage

Appuyez sur ① tout en appuyant sur SEL.

Vous pouvez choisir entre un affichage jaune et vert.

Avec équipement en option

Lecteur CD/MD

Dans cette configuration, vous pouvez contrôler jusqu'à sept lecteurs CD/MD externes avec cet appareil :

Lecteurs CD - cinq maximum

Lecteurs MD - cinq maximum

Jusqu'à sept combinaisons au total sont possibles.

Lecture d'un disque CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication du lecteur souhaité s'affiche dans la fenêtre.

La lecture du CD/MD commence.

Lorsqu'un changeur CD/MD est connecté, tous les plages sont lues depuis le début.

Sélection du lecteur CD/MD (lorsque plusieurs lecteurs CD/MD sont connectés)

Appuyez plusieurs fois sur MODE pour sélectionner le lecteur CD/MD souhaité.

Changer les informations affichées

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, les informations dans la fenêtre changent de la manière suivante :

1 S'il n'y a pas de titre préenregistré sur un CD ou un MD, "NO NAME" s'affiche dans la fenêtre. 2 Si un nom de plage sur un MD n'est pas préenregistré, "NO NAME" s'affiche dans la fenêtre.

Conseil

Si le nom du MD est trop long, seuls les huit premiers caractères s'affichent dans la fenêtre.

Trouver une plage spécifique

Fonction AMS

Pendant la lecture, appuyez une fois sur un côté de (SEEK/AMS) pour chaque plage que vous souhaitez sauter.

Recherche de la piste suivante

Recherche de la piste précédente

Trouver un point précis dans une piste

Recherche manuelle

Pendant la lecture, maintenez enfoncé l'un des côtés de (SEEK/AMS). Relâchez la touche lorsque vous avez trouvé la section souhaitée.

Recherche vers l'avant

Recherche vers l'arrière

Passer à d'autres disques

Appuyez sur l'un des côtés de PRESET/DISC pendant la lecture.

Revenir au disque précédent

Passer au disque suivant

Lire le début de toutes les pistes

— Recherche rapide

Les dix premières secondes de chaque piste du dernier disque sélectionné sont lues dans l'ordre. Lorsque le premier disque est terminé, le suivant est lu.

Appuyez sur ① pendant la lecture.

"INTRO" s'affiche dans la fenêtre d'affichage.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau sur la touche. L'autoradio revient alors au mode de lecture CD/MD normal.

Répéter la lecture

— Lecture répétée

Répéter une piste

Pendant la lecture CD/MD, appuyez sur ② jusqu'à ce que "REP 1" s'affiche dans la fenêtre.

Répéter un disque

Pendant la lecture CD/MD, appuyez sur ② jusqu'à ce que "REP 2" s'affiche dans la fenêtre.

Répéter tous les disques du changeur

Pendant la lecture CD/MD, appuyez sur ② jusqu'à ce que "REP 3" s'affiche dans la fenêtre.

Chaque fois que vous appuyez sur ②, les réglages changent dans la fenêtre de la manière suivante :

• "REP 3" n'est utilisé que lorsque deux ou plusieurs changeurs CD/MD sont connectés.

Lecture aléatoire des plages — Lecture aléatoire

Lecture aléatoire des plages du disque en cours

Pendant la lecture CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que "SHUF 1" s'affiche dans la fenêtre.

Lire les plages dans un ordre aléatoire sur tous les disques d'un lecteur

Pendant la lecture d'un CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que « SHUF 2 » s'affiche à l'écran.

Lire tous les disques du lecteur CD/MD connecté dans un ordre aléatoire

Pendant la lecture d'un CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que « SHUF 3 » s'affiche à l'écran.

• « SHUF 3 » n'est utilisé que lorsque deux lecteurs CD/MD ou plus sont connectés.

Remarque

Les lecteurs CD/MD sont contrôlés séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les dix premières secondes de chaque plage sont lues dans un ordre aléatoire.

Nommer un CD

(uniquement XR-C6100R)

— Mémoire de disque

(lecteur CD avec fonction de stockage spécial)

Vous pouvez donner un nom personnel à chaque disque. Vous pouvez saisir jusqu'à huit caractères par disque. Si vous nommez un CD, vous pouvez rechercher un disque par son nom et sélectionner certaines plages pour la lecture.

1 Lisez un CD et appuyez sur (PTY/FILE) pendant au moins deux secondes.

2 Saisissez les caractères.

Appuyez sur + lorsque vous voulez sélectionner un caractère.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - → * → / → → gt; → lt; → · , →_ -)

Si vous appuyez sur , les caractères s'affichent dans l'ordre inverse.

Pour insérer un espace entre les caractères, sélectionnez _-- (tiret bas).

Appuyez sur SEL lorsque vous avez trouvé le caractère souhaité.

Le curseur clignotant se déplace à la position suivante.

Si vous appuyez sur lorsque le huitième caractère (le plus à droite) clignote, le clignotement revient au premier caractère (le plus à gauche).

3 Répétez les étapes 1 et 2 pour saisir le nom. Jusqu'à huit caractères peuvent être saisis par disque.

3 Pour revenir à la lecture CD normale, appuyez sur PTY/FILE pendant au moins deux secondes.

Astuce

Pour effacer/corriger un nom, saisissez "_" (tiret bas) pour chaque caractère à effacer.

Afficher la mémoire des disques

Appuyez sur DSPL pendant la lecture d'un CD.

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD, l'information dans la fenêtre de caractères change de la manière suivante :

Effacer la mémoire des disques

1 Appuyez sur (SOURCE) pour sélectionner le lecteur souhaité. 2 Lisez le CD et appuyez sur PTY/FILI pendant deux secondes. 3 Appuyez sur ⑤ en même temps que sur SEL. 4 Appuyez sur ou pour sélectionner le nom à effacer. 5 Appuyez sur SEL pendant deux secondes.

Le nom est effacé.

Répétez les étapes 4 et 5 pour effacer les autres noms.

6 Appuyez sur (PTY/FIL) pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Sélection de plages pour la lecture

(uniquement XR-C6100R)

Banque

(lecteur CD avec fonction de stockage spécial)

Vous pouvez configurer l'appareil et ignorer les plages afin que seules celles que vous souhaitez soient lues.

1 Appuyez sur (PTY/FIL) pendant deux secondes. Appuyez ensuite brièvement sur (PTY/FIL).

Mode d'édition pour la fonction Banque

Remarque

Si vous n'avez pas nommé le disque, cette fonction ne peut pas être utilisée. Pour plus d'informations sur la façon de nommer les CD, voir page 16.

2 Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner la plage à ignorer, puis appuyez sur (SEL).

L'indicateur passe de « PLAY » à « SKIP ». Si vous voulez revenir à « PLAY », appuyez sur (SEL).

3 Répétez l'étape 2 pour régler « PLAY » ou « SKIP » sur tous les plages. 4 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Remarque

• « SKIP » pour la lecture ou le saut des plages peut être sélectionné pour jusqu'à 24 plages.
• Vous ne pouvez pas régler le mode « SKIP » sur toutes les plages.

Lecture de certains plages uniquement

Vous pouvez choisir : - BANK-ON si vous voulez lire les plages avec le réglage « PLAY ». - BANK-INV si vous voulez lire les plages avec le réglage « SKIP ».

1 Appuyez sur ④ pendant la lecture. « BANK » s'affiche dans la fenêtre. 2 Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur 4, la fenêtre change comme suit.

BANK-ON

La lecture démarre à partir de la plage suivante.

Pour revenir à la lecture normale, sélectionnez « BANK-OFF » à l'étape 2.

Informations supplémentaires

Consignes de sécurité

• Si vous avez garé la voiture en plein soleil et que la température à l'intérieur a considérablement augmenté, laissez le lecteur CD refroidir avant de l'utiliser.
• Si l'appareil n'est pas alimenté, vérifiez d'abord les connexions. Vérifiez le fusible si tout le reste est en ordre.
• Si aucun son ne provient d'un système à deux haut-parleurs, réglez la commande de tonalité sur la position centrale. Lorsque la bande a été lue pendant longtemps, la cassette peut devenir chaude à cause de l'amplificateur de puissance intégré. Cela n'est pas dû à un défaut.

Si vous avez des questions ou des problèmes concernant l'appareil qui ne sont pas traités dans le manuel d'instructions, contactez votre revendeur Sony.

Pour maintenir une qualité sonore optimale

Veillez à ne pas renverser de jus ou d'autres liquides sur l'autoradio si vous avez un porte-gobelet à proximité. Si vous renversez accidentellement un liquide sur l'appareil ou sur les cassettes, les têtes de lecture peuvent être endommagées, ce qui réduit la qualité sonore ou la détruit complètement. Les liquides de nettoyage de cassette n'éliminent pas les sucres des têtes de lecture.

Entretien des cassettes

Consignes d'entretien

Ne touchez pas la surface de la bande, car la saleté et la poussière peuvent encrasser les têtes de lecture. - Ne rangez pas les cassettes avec des équipements tels que des haut-parleurs ou des amplificateurs qui peuvent contenir des aimants, car cela peut effacer ou endommager la bande. - N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement basses ou à l'humidité. - Si la bande n'est pas suffisamment tendue, elle peut se coincer dans le mécanisme. Insérez un crayon ou un objet similaire dans la roue pour enrouler la bande afin qu'elle soit correctement tendue avant de l'insérer.

• Des cassettes en mauvais état et des étiquettes desserrées peuvent causer des problèmes lors de l'insertion ou du retrait d'une cassette. Retirez ou remplacez les étiquettes desserrées.

Cassettes de plus de 90 minutes

Les cassettes de plus de 90 minutes ne sont pas recommandées, sauf pour une lecture continue. Les bandes utilisées pour fabriquer ces cassettes sont très fines et peuvent donc facilement s'étirer. Si ces bandes sont lues et arrêtées fréquemment, cela peut entraîner leur enroulement dans le mécanisme du lecteur de cassette.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'en utiliser un avec le bon ampérage. Si le fusible saute, vérifiez la connexion et remplacez le fusible. Si le fusible saute à nouveau après son remplacement, cela peut être dû à un défaut interne. Dans ce cas, contactez votre revendeur Sony.

Avertissement

N'utilisez jamais un fusible avec un ampérage supérieur à celui du fusible fourni, car cela pourrait endommager l'autoradio.

Nettoyage des connecteurs

L'autoradio ne fonctionne pas correctement si les connecteurs entre l'appareil et la façade avant ne sont pas propres. Pour éviter cela, appuyez sur pour ouvrir la façade avant, puis retirez-la et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appuyez pas trop fort avec le coton-tige, car les connecteurs pourraient être endommagés.

Unité principale

Dos de la façade avant

Retrait de l'autoradio

Touches et leur emplacement

Des informations plus détaillées sur chaque touche sont fournies sur la page indiquée.

1 Touche de recherche radio (SEEK/AMS) 5, 6, 8, 11, 14, 15, 17 2 Touche de source (SOURCE) (TAPE/TUNER/CD/MD) 5, 7, 14, 16 Touches de réglage du son + et - (volume/graves/aigus/gauche-droite/ avant-arrière) 5, 13, 16 4 Touche de mode (MODE) ( ) En mode radio : Touche de sélection de bande (BAND) 7 En mode lecture de cassette : Touche de changement de sens de défilement 5 En mode lecture CD/MD : Sélection du changeur 14 5 Interrupteur POWER SELECT (sur le dessus) Pour plus d'informations, reportez-vous à la section concernant l'interrupteur POWER SELECT dans le manuel d'installation/connexions fourni. 6 Interrupteur d'alimentation (OFF) 4, 5 7 Touche de changement de mode d'affichage/réglage de l'heure (DSPL) 5, 6, 8, 14, 16 Touche de sensibilité à la fréquence/mémorisation automatique (SENS/BTM) 7, 8, 10 9 Touche d'éjection (EJECT/△) 5 10 En mode radio : Touches de présélection 7 En mode lecture de cassette/CD/MD :

INTRO 6, 15 ② REPEAT 6, 15 ③ XR-C6100R :

SHUF/□ 6, 15

XR-C5100R :

SHUF 15

④ XR-C6100R : BANK/MTL 6,17 XR-C5100R : MTL 6 ⑤ ATA 6 ⑥ BLSKIP6

Bouton pour retirer la façade (RELEASE) 4, 18 12 Bouton de réinitialisation (sur le devant de l'appareil, derrière la façade) Appuyez sur ce bouton avant la première mise en service, après chaque remplacement de la batterie de la voiture et lorsque les boutons ne fonctionnent pas correctement. 13 Bouton d'atténuation du son (ATT) 13 Bouton de sélection du mode de commande (SEL) 5, 10, 11, 13, 14, 16, 17 15 Fenêtre d'affichage 16 XR-C6100R : Bouton de type de programme / mémorisation spéciale (PTY/FILE) 11, 16, 17 XR-C5100R : Bouton de fonction mémoire de disque (PTY) 11 17 Bouton de préréglage radio / cassette (PRESET/DISC) 7, 15 En réception tuner : sélection des stations préréglées 7 En lecture CD/MD : changement de disque 15 Bouton de recherche automatique de fréquence / messages de trafic (AF/TA) 9, 10 19 Commande D-BASS 13

Les illustrations de la façade dans ce manuel correspondent au modèle XR-C6100R.

Caractéristiques techniques

Le lecteur de cassettes

Pistes : 4 pistes, 2 canaux stéréo Pleurage et scintillement : 0,08 % (WRMS) Réponse en fréquence : 30-18 000 Hz Rapport signal/bruit

Kassettyp	Dolby B NR*	Dolby NR au
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

• uniquement XR-C6100R

La radio

FM

Plage de réception : 87,5-108,0 MHz

Prise d'antenne : prise pour antenne de voiture

Fréquence intermédiaire : 10,7 MHz

Sensibilité utile : 8 dBf

75 dB à 400 kHz

Rapport signal/bruit : 65 dB (stéréo), 68 dB (mono)

Distorsion harmonique à 1 kHz

0,5 % (stéréo), 0,3 % (mono)

Séparation 35 dB à 1 kHz

Réponse en fréquence 30-15 000 Hz

Taux de capture 2 dB

PO/GO

Plage de réception PO : 531 - 1 602 kHz

GO : 153 - 281 kHz

Prise d'antenne Sortie pour antenne de voiture

Fréquence intermédiaire 10,71 MHz/450 kHz

Sensibilité PO : 30 µV

GO : 50 µV

Amplificateur

Sorties Sorties haut-parleur

(sorties scellées)

Impédance des haut-parleurs : de 4 à 8 ohms

Puissance de sortie maximale : 40 W × 4 (à 4 ohms)

Généralités

Utgångar	Telefondämpningskontrollsladd Styrkabel För stärkare Bakre linjeutgang (1) Främre linjeutgang (1) (endast XR-C6100R)
Tonklangsreglering	Bas ±8 dB vid 100 Hz Diskant ±8 dB vid 10 kHz
Strömförsörjning	12 V bilbatteri, likström (negativejordat)
Dimensioner	Ca 188 × 58 × 181 mm (b/h/d)
Monteringsmätt	Ca 182 × 53 × 164 mm (b/h/d)
Vikt	Ca 1,2 kg
Medfoljande tillbehör	Medfoljande monteringsdeler (1 sats)
	Vridkontrollen RM-X4S
	Fodral für lösstagbar frontpanel (1)
Valfria tillbehör	Styrkablar BUS (levereras med anslutningskabel med RCA-kontakt)
	RC-61 (1 m), RC-62 (2 m)
	RCA-kontakt
	RC-63 (1 m), RC-64 (2 m),
	RC-65 (5 m)
Valfria ljudköllor mm	CD-växlare CDX-705, CDX-605 (10 skivor)
	CDX-T60, CDX-T62 (6 skivor)
	MD-växlare MDX-60, MDX-61
	Väljare für ljudkölla XA-C30

Sous réserve de modifications.

Dépannage

La plupart des problèmes rencontrés avec l'autoradio peuvent être résolus à l'aide des informations de la liste ci-dessous.

Avant de parcourir la liste, vérifiez que les instructions d'utilisation de l'autoradio ont bien été suivies.

Généralités

Problem	Orsak/Åtgård
Ljudbortfall	• Justera volymen med ⊙. • Ställ nedtoningsreglaget i mittenläge i 2-högtalarsystemet.
Indikatorerna visas inte i teckenfönstret.	Ta loss frontpanelen och gör ren anslutningarna. I avsnittet "Rengöra anslutningar" under rubriken "Underhäll" finns en beskrivning på hur du gör.
Inget pipljud	• Du använder inte den inbyggda Förstärkaren,utan har anslutit en annan Förstärkare (tillval) till LINE OUT. • Varningssignalen dãmpas (sid 14).

Lecture de cassettes

Problem	Orsak/Åtgård
Ljudstörningar	Bandhuvudet År smutsigt. → Rengör det.
AMS fungerar inte som det skå.	Störningar på oinspelade avsnitt mellan spåren.Det oinspelade avsnittet mellan två spår År für kort (kortare än fyra sekunder).▶■ på (SEEK/AMS) har tryckts in strax före börljan av{nasta spår.■▶■ på (SEEK/AMS) har tryckts in strax after spåretsr börljan.En langre paus eller att avsnitt med låg volym eller låg frekvens l accesses av som en oinspelad del.

Réception radio

Problem	Orsak/Åtgård
Det,går inte att förintälla en radiokanal.	Lagra rätt frekvens i minnet.Sändningen ar for svag.
Den automatiska kanalsökningen fungerar inte.	Sändningen ar for svag.→Ställ in kanalen manuellt.
"ST"blinkar i teckenfönstret.	Ställ in kanalen noggrant.Sändningen ar for svag.→Tryck på (SENS/BTM)for att koppla in enkanalig radiomottagning (MONO visas i teckenfönstret).

Fonctions RDS

Problem	Orsak/Åtgård
En sökning påbörjas nagra sekunder after att du har böjt lyssna.	Kanalen kan inte ta emot grafikprogram ell er har en svag signal. → Tryck på (AF/TA) sä att Funktionen slås av.
Inga grafikmeddelanden tas emot.	· Aktivera TA-funktionen. · Kanalen sönder inga grafikmeddelande trots att den är en grafikprogramkanal. → Byt kanal.
“NONE” visas.	Kanalen sönder ingen speciell typ av program.

Lecture de disques

Problem	Orsak/Åtgård
Ljudet hoppar.	Smutsig eller skadad skiva.

Codes d'erreur (lorsqu'un ou plusieurs lecteurs CD/MD sont connectés)

Les codes d'erreur suivants clignotent pendant environ cinq secondes dans la fenêtre d'affichage, tandis qu'un signal d'avertissement se fait entendre.

Teckenfönster	Orsak	Lösning
NO MAG	Skivmagasinet har inte sats in i CD-/ MD-spelaren.	Sätt i skivmagasinet med skivorna i CD-/MD-spelaren.
NO IISC	Det finns ingen skiva i skivmagasinet.	Ta ut magasinet och sätt i en skiva.
NG IISCS	Av fögon orsak kan inte en CD-/MD- skiva spelas upp.	Sätt i en annan CD-/MD-skiva.
ERROR	Skivan är smutsig.	Rengör skivan.
	Skivan har sats i upp och ned.	Sätt i skivan korrekt.
RESET	CD-/MD-spelaren kan inte användas på grund av;nögot fel.	Tryck på äterställningsknappen (reset) på,enheten.
HI TEMP	Temperaturen overstiger 50°C.	Vänta tills temperaturen sjunker till under 50°C.

Si les solutions ci-dessus ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

Register

A

Fréquence alternative (AF) 9

ATT 13

Recherche automatique de musique (AMS) 6, 14

Recherche automatique 8

Activation automatique (ATA) 6

B

BAL (balance) 13

Lecture de cassette 5

BAS (basses) 13

Banque 16

Fonction BTM 7

C

Lecture de CD 14

D-Bass 13

Dolby 6

Réglage des graves 7

F, G, H, I, J

FAD (avant-arrière) 13

Panneau avant 4

K

Horloge 5

L

Recherche locale (LCL) 8

M, N, O

Réglage manuel des canaux 8

Recherche manuelle 15

Lecture de MD 14

METAL 6

P, Q

Tonalités 14

Type de programme (PTY) 11

R

Radio 7,8

RDS (Radio Data System) 8,9,10

S

Sauter les parties non enregistrées 6

Mémoire de disque 16

Lecture aléatoire 15

Recherche rapide 6,15

Recherche par touches directes 7

Retour rapide 5

Spola framåt 5

Säkring 18

T

Teckenfönster 6,8,9,14

Telefon-ATT 13

Trafikmeddelare (TA) 10

Trafikprogram (TP) 10

TRE (diskant) 13

U

Upprepad spelning 6,15

V,W,X,Y,Z

Varningssignal 4

Vridkontroll 4,12,13

Å, Ä, Ö

Återställning 4

Bienvenue !

Merci d'avoir fait l'acquisition de l'autoradio stéréo avec lecteur de cassettes de Sony. Cet appareil vous permet d'utiliser diverses fonctions avec la commande rotative.

Outre la lecture de cassettes et la radio, vous pouvez faire fonctionner le système en y connectant un appareil CD/MD* en option.

• Vous pouvez connecter un changeur de CD, un changeur de MD, un lecteur de CD ou un lecteur de MD.

Uniquement pour cet appareil

Comment venir

Réinitialiser l'appareil. 4

Pour retirer le panneau avant 4

Préparation de la commande rotative. 4

Réglage de l'horloge 5

Lecteur de cassettes

Écouter une cassette 5

Reproduire une cassette en divers modes de développement .... 6

Radio

Mémorisation automatique des stations — Fonction de mémoire de la meilleure syntonisation (BTM) 7

Mémorisation uniquement des stations souhaitées 7

Réception des stations mémorisées 7

RDS

Description de la fonction RDS 8

Comment afficher le nom de la station 8

Syntonisation automatique du même programme — Fréquences alternatives (AF) 9

Écouter les informations sur le trafic 10

Préprogrammer des stations RDS avec les données AF et TA 10

Comment localiser une station par type de programme 11

Réglage automatique de l'horloge 12

Autres fonctions

Utiliser la commande rotative 12

Réglage des caractéristiques sonores 13

Atténuer le son 14

Modifier le son et la tonalité du signal sonore 14

En option

Lecteur CD/MD

Lecture d'un CD/MD 15

Recherche de plages — Fonction de recherche séquentielle 15

Lecture répétée de plages — Lecture répétitive 16

Lecture aléatoire de plages — Lecture aléatoire 16

Identification de CD (uniquement pour le modèle XR-C6100R) -- Attribution de titres (lecteur CD avec fonction de fichier personnel) 16

Sélection de plages spécifiques pour la lecture (uniquement pour le modèle XR-C6100R) — Banque (lecteur CD avec fonction de fichier personnel) 17

Informations complémentaires

Précautions 18

Entretien 19

Démontage de l'appareil 20

Emplacement des touches 21

Spécifications 22

Guide de dépannage 23

Réinitialiser l'appareil

Avant de mettre l'appareil en fonctionnement pour la première fois ou avant d'avoir remplacé la batterie de l'automobile, vous devez réinitialiser l'appareil.

Appuyez sur le bouton de réinitialisation avec un objet pointu, par exemple un stylo à bille.

Bouton de réinitialisation

Remarque

Lorsque vous appuyez sur le bouton de réinitialisation, tous les programmes mémorisés et toutes les fonctions de mémoire sont effacés.

Pour retirer le panneau frontal

Le panneau frontal peut être retiré pour éviter que l'appareil soit volé.

1 Appuyez sur OFF. 2 Appuyez sur (RELEASE) pour libérer le panneau frontal, puis retirez-le avec précaution en le tirant vers l'extérieur.

Remarques

• Ne laissez pas tomber le panneau frontal lorsque vous le retirez.
• Si vous appuyez sur (RELEASE) pour retirer le panneau frontal alors que l'appareil est allumé, l'appareil s'éteint automatiquement pour ne pas endommager les haut-parleurs.

Pour placer le panneau frontal

Enclenchez la partie A du panneau frontal sur la partie B de l'appareil, comme indiqué sur la figure, en exerçant une pression sur le panneau jusqu'à ce que vous entendiez un déclic.

Remarques

• Vérifiez que la face avant est orientée correctement vers le haut lorsque vous l'installez sur l'appareil, car vous ne pouvez pas la monter dans une position incorrecte.
• N'appliquez pas de force excessive sur la face avant lors de son installation sur l'appareil. Il suffit de la presser légèrement contre l'appareil.
• Lorsque vous retirez la face avant pour l'emporter avec vous, rangez-la dans la boîte fournie.
• N'appliquez pas de force excessive et n'exercez pas de pression trop forte sur les écrans de la face avant.
• N'exposez pas la face avant à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud ou à l'humidité. Ne la laissez jamais sur le tableau de bord, etc., d'une voiture garée en plein soleil, où la température peut augmenter considérablement.

Alarme d'avertissement

Si vous tournez la clé de contact sur la position OFF avant de retirer la face avant, l'alarme d'avertissement sera activée et un signal sonore retentira pendant quelques secondes (uniquement si l'interrupteur POWER SELECT est réglé sur A).

Si vous connectez un amplificateur de puissance en option à LINE OUT et que vous n'utilisez pas l'amplificateur intégré, désactivez le son du signal sonore.

Préparation de la commande rotative

Lors du montage de la commande rotative, collez l'étiquette appropriée, comme indiqué dans l'illustration ci-dessous.

XR-C6100R :

XR-C5100R :

Réglage de l'horloge

L'horloge utilise un affichage numérique sur 24 heures.

Par exemple, réglez-le à 10:08.

1 Appuyez sur OFF ou DSPL pendant le fonctionnement. 2 Appuyez sur DSPL pendant deux secondes.

Le chiffre des heures commence à clignoter.

Réglez le chiffre des heures.

sens progressif

sens régressif

100

2 Appuyez légèrement sur SEL.

100

Le chiffre des heures commence à clignoter.

Réglez les chiffres des minutes.

sens progressif

sens régressif

10

3 Appuyez légèrement sur DSPL.

L'horloge commence à fonctionner.

Remarque

Si l'interrupteur POWER SELECT à la base de l'appareil est réglé sur la position , vous ne pouvez pas régler l'horloge à moins de brancher le courant. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écouter une cassette

Insérez une cassette

La lecture démarre automatiquement.

Si vous avez déjà inséré une cassette, appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication "PLAY" apparaisse.

PLA

La face tournée vers le haut est en cours de lecture.

PLA

La face tournée vers le bas est en cours de lecture.

Conseil

Pour changer le sens de défilement de la bande, appuyez sur MODE (▶) pendant la lecture.

Para	Carregue em
Parar a reprodução	OFF
Ejectar a Cassete	▲

Rebobinagem rápida da fita

Durante a reprodução, carregue num dos lados da (SEEK/AMS) durante mais de dois segundos.

Avanço rápido

Rebobinagem

Para iniciar a reprodução durante o avanço rápido ou rebobinagem, carregue em MODE (▶).

Localizar o início de uma faixa — Sensor automático de música (AMS) Pode saltar um máximo de 9 faixas de uma vez.

Durante a reprodução, carregue levemente num dos lados da SEEK/AMS

Para localizar as faixas seguintes Para localizar as faixas anteriores

Nota

A função AMS pode não funcionar:

• se os espaços em branco entre as faixas forem inferiores a 4 segundos se houver ruídos entre as faixas
• se houver secções longas com um volume de som baixo ou secções sem som.

Como alterar os elementos do visor

Sempre que carregar em DSPL, os elementos que aparecem no visor mudam da seguinte forma:

• Enquanto a função AF/TA está activada.

Lecture d'une cassette sur différents modèles

Recherche de la plage souhaitée — Fonction de recherche séquentielle

Appuyez sur ① pendant la lecture. L'indication "INTRO" apparaît à l'écran.

Les 10 premières secondes de toutes les plages sont lues.

Lorsque vous trouvez la plage souhaitée, appuyez à nouveau sur la même touche. L'appareil revient en mode de lecture normale.

Lecture répétée de plages — Fonction de lecture répétitive

Appuyez sur ② pendant la lecture. L'indication "REP" apparaît à l'écran.

Lorsque la plage en cours de lecture se termine, elle est rejouée depuis le début.

Pour annuler cette fonction, appuyez à nouveau sur ②.

Passer à la radio pendant le rembobinage d'une cassette — Fonction ATA (Activation de la syntonisation automatique)

Appuyez sur ⑤ pendant la lecture. L'indication "ATA" apparaît à l'écran.

Si vous effectuez l'avance rapide ou le rembobinage avec la touche (SEEK/AMS) pendant deux secondes, le syntoniseur se met automatiquement en marche.

Pour annuler cette fonction, appuyez à nouveau sur ⑤.

Ignorer automatiquement les espaces blancs pendant la lecture de la bande

— Fonction Ignorer les espaces blancs

Appuyez sur 6 pendant la lecture. L'indication "BL SKIP" apparaît à l'écran.

Les espaces blancs d'une durée supérieure à huit secondes sont sautés automatiquement pendant la lecture de la cassette.

Pour annuler cette fonction, appuyez de nouveau sur ⑥.

Lecture d'une cassette enregistrée avec le système Dolby B NR (uniquement pour les modèles XR-C6100R)

Appuyez sur ③ lorsque vous souhaitez écouter une cassette enregistrée avec le système Dolby * B NR.

L'indication "D" apparaît à l'écran.

Pour annuler cette fonction, appuyez de nouveau sur ③.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole des deux D sont des marques de Dolby Laboratories Licensing Corporation.

Lecture d'une cassette CrO2 ou métal

Appuyez sur ④ lorsque vous souhaitez écouter une cassette CrO2 (TYPE II) ou métal (TYPE IV).

L'indication "MTL" apparaît à l'écran.

Pour annuler cette fonction, appuyez de nouveau sur ④.

Mémorisation automatique des stations

— Fonction de mémoire de la meilleure syntonisation (BTM)

Cette fonction effectue la recherche et la mémorisation automatiques des stations de meilleure réception dans chaque bande par ordre de fréquence.

PRÉVENTION DES ACCIDENTS !

Si vous conduisez, utilisez la syntonisation automatique et la syntonisation préprogrammée en mémoire plutôt que la syntonisation manuelle.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner.

Chaque pression sur (SOURCE) change la source dans l'ordre suivant :

2 Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque pression sur MODE change l'indication de bande dans l'ordre suivant :

3 Appuyez sur (SENS/BTM) pendant environ 2 secondes.

Remarques

• L'appareil ne mémorise pas les stations à signal faible sur les touches numériques de mémoire. Si certaines stations ne peuvent pas être syntonisées, des touches préprogrammées restent libres.
• Lorsqu'un numéro préprogrammé apparaît à l'écran, l'appareil commence à mémoriser les stations à partir de celle indiquée à l'écran.

Mémoriser uniquement les stations souhaitées

Vous pouvez mémoriser sur les touches numériques de mémoire jusqu'à 6 stations dans chaque bande (FM1, FM2, FM3, MW ou LW) dans l'ordre souhaité. Vous pouvez ainsi mémoriser 18 stations FM.

Si vous tentez de mémoriser une autre station sur la même touche numérique préprogrammée, la station la plus récemment mémorisée est effacée.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour localiser la station que vous souhaitez mémoriser sur la touche numérique préprogrammée. 4 Appuyez sur la touche numérique de mémoire souhaitée (de ① à ⑥) pendant environ 2 secondes.

Le numéro de la touche numérique de mémoire sélectionnée apparaît à l'écran.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez brièvement sur la touche numérique préprogrammée (1 à 6) où se trouve mémorisée la station souhaitée.

Conseil

Appuyez sur l'un des côtés de PRESET/DISC pour syntoniser, dans l'ordre, les stations mémorisées (fonction de recherche préprogrammée).

Si la réception FM stéréo est de mauvaise qualité

— Mode mono

Appuyez légèrement sur (SENS/BTM) jusqu'à ce que l'indication "MONO" s'allume à l'écran.

Le son s'améliore, mais devient mono. (A.).

Comment modifier les éléments de l'écran

Chaque fois que vous appuyez sur DSPL, les indications de l'écran changent alternativement entre la fréquence et l'horloge.

Si vous ne parvenez pas à syntoniser une station préprogrammée

Appuyez sur l'un des côtés de (SEEK/AMS) pour rechercher une station (fonction de syntonisation automatique).

La recherche s'arrête lorsqu'une station est syntonisée. Appuyez plusieurs fois sur l'un des côtés de la touche jusqu'à ce que la station souhaitée soit syntonisée.

Remarque

Si la syntonisation automatique s'arrête trop souvent, appuyez sur (SENS/BTM) pendant un moment, jusqu'à ce que l'indication "LCL" s'allume à l'écran (mode de recherche locale). Seules les stations dont le signal est relativement fort sont syntonisées.

Suggestion

Si vous connaissez la fréquence de la station souhaitée, appuyez sans relâcher sur un des côtés de SEEK/AMS jusqu'à syntoniser la station désirée (syntonisation manuelle).

RDS

Description de la fonction RDS

Le système RDS (Radio Data System) est un service de transmission qui permet aux stations FM d'envoyer des informations numériques supplémentaires avec le signal normal des programmes de radio. Le système stéréo de l'autoradio offre divers services. En voici quelques-uns : syntoniser automatiquement le même programme, écouter les informations sur le trafic et localiser une station par type de programme.

Remarques

• Toutes les fonctions RDS ne sont pas disponibles selon le pays ou la région.
• Le RDS peut ne pas fonctionner correctement si le signal n'est pas suffisamment fort ou si la station que vous syntonisez ne transmet pas de données RDS.

Comment afficher le nom de la

Le nom de la station syntonisée s'affiche à l'écran.

Sélectionnez une station FM.

Lorsque vous syntonisez une station FM qui transmet des données RDS, le nom de la station apparaît à l'écran.

FM I BBC F M

Remarque

L'apparition de « * » indique que vous syntonisez une station RDS.

Comment modifier les éléments de l'affichage

Chaque fois que vous appuyez sur DSPL, les éléments affichés à l'écran changent de la manière suivante :

→ Fréquence → Heure → Nom de la station -

Remarque

L'indication "NO NAME" s'allume si la station syntonisée ne transmet pas de données RDS.

Syntoniser automatiquement le même programme

Fréquences alternatives (AF)

La fonction Fréquences Alternatives (AF) sélectionne et resyntonise

automatiquement la station du réseau qui a le signal le plus fort. Si vous utilisez cette fonction, vous pouvez toujours écouter le même programme pendant un long voyage sans avoir à resyntoniser manuellement la station.

Les fréquences changent automatiquement

1 Sélectionnez une station FM. 2 Appuyez sur / TA jusqu'à ce que l'indication "AF" s'affiche à l'écran.

L'appareil commence à rechercher dans le même réseau une station alternative qui a un signal plus fort.

Remarque

S'il n'existe pas de station dans la zone et qu'il n'est pas nécessaire de rechercher une station alternative, désactivez la fonction AF en appuyant sur AF / TA jusqu'à ce que l'indication "AF" disparaisse.

Comment modifier les éléments de l'affichage

Lorsque vous appuyez sur AF/TA, les éléments de l'afficheur changent de la manière suivante :

* Sélection pour activer les fonctions AF et TA.

Remarques

• L'indication "NO AF" et le nom de la station clignotent en alternance si l'appareil ne parvient pas à localiser une station alternative dans le réseau.

L'appareil commence à rechercher une autre fréquence avec les mêmes données PI (identification du programme) et l'indication "PI seek" apparaît sans que le son ne soit audible. Si l'appareil ne parvient pas à syntoniser une autre fréquence, l'indication "NO PI" apparaît et l'appareil revient à la fréquence précédemment sélectionnée.

Écouter un programme régional

La fonction "REG" (programme régional activé) de cet appareil vous permet de rester syntonisé sur un programme régional sans avoir à changer de station régionale. (N'oubliez pas que vous devez activer la fonction AF.) L'appareil est préréglé en usine sur "REG", mais si vous souhaitez désactiver cette fonction, procédez comme suit.

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que l'indication "REG" disparaisse de l'afficheur.

Si vous désactivez la fonction "REG", l'appareil peut passer à une autre station régionale dans le même réseau.

Remarque

Fonction Local Link (liaison locale) (Royaume-Uni uniquement)

La fonction Local Link vous permet de sélectionner d'autres stations locales, même si elles ne sont pas mémorisées sur les touches préprogrammées.

1. Appuyez sur une touche numérique préprogrammée sur laquelle vous avez mémorisé une station locale. 2. Appuyez à nouveau sur la touche numérique de la station locale dans un délai de cinq secondes. 3. Répétez l'opération jusqu'à ce que vous syntonisiez la station locale souhaitée.

Écouter les informations sur le trafic

Les données relatives aux informations sur le trafic (TA) et au programme de trafic (TP) vous permettent de syntoniser automatiquement une station FM qui diffuse des informations sur le trafic, même si vous écoutez d'autres sources de programme.

Appuyez sur (AF/TA) jusqu'à ce que l'indication "TA" ou "AF TA" s'allume à l'écran.

L'appareil commence à rechercher des stations qui diffusent des informations sur le trafic. L'indication "TP" s'allume à l'écran lorsque l'appareil trouve une station qui diffuse des informations sur le trafic.

Lorsque les informations sur le trafic commencent, l'indication "TA" clignote, et s'éteint lorsque la transmission des informations se termine.

Suggestion

Si vous écoutez d'autres sources de programme, l'appareil bascule automatiquement sur les informations et revient à la source de programme précédente lorsque la transmission se termine.

Remarques

• Si la station reçue ne diffuse pas d'informations sur le trafic, l'indication "NO TP" clignote pendant cinq secondes. Ensuite, l'appareil commence à rechercher une station qui diffuse des informations sur le trafic.
• Si l'indication "EON" apparaît à l'écran avec l'indication "TP", la station actuelle utilise les services de trafic des autres stations existantes sur le même réseau.

Pour annuler la transmission d'informations de trafic

Appuyez légèrement sur AF/TA.

Pour annuler toutes les transmissions d'informations sur le trafic, désactivez la fonction en appuyant sur AF/TA, de sorte que "AF" disparaisse.

Pré-régler le volume des informations sur le trafic

Vous pouvez pré-régler le niveau du volume sonore des informations sur le trafic pour ne pas manquer leur transmission. Lorsque les informations sur le trafic commencent, le volume est automatiquement réglé au niveau pré-programmé.

1 Sélectionnez le niveau de volume sonore souhaité. 2 Appuyez sur ③ en même temps que vous appuyez sur SEL.

« TA VOL » apparaît et le réglage est mémorisé.

Réception des informations d'urgence

Si une information d'urgence est diffusée pendant que vous écoutez la radio, l'affichage passe automatiquement à ce programme. Si vous écoutez une source autre que la radio, vous entendrez les messages d'urgence si AF ou TA sont activés. L'affichage passe alors automatiquement à ces messages, quel que soit le programme que vous écoutez à ce moment-là.

Préprogrammation des stations RDS avec les données AF et TA

Lors de la préprogrammation de stations RDS, l'appareil mémorise les données de chaque station ainsi que sa fréquence, afin que vous n'ayez pas à activer la fonction AF ou TA à chaque fois que vous syntonisez une station préprogrammée. Vous pouvez sélectionner différents réglages (AF, TA, ou les deux) pour des stations préprogrammées individuelles, ou le même réglage pour toutes les stations préprogrammées.

Comment préprogrammer le même réglage pour toutes les stations préprogrammées

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur / TA et sélectionnez « AF », « TA » ou « AF TA » (pour les fonctions AF et TA).

Si vous désactivez la fonction « AF TA », vous mémorisez non seulement les stations RDS mais aussi les stations FM non RDS.

3 Appuyez sur (SENS/BTM) pendant environ 2 secondes.

Comment préprogrammer des réglages différents pour chaque station préprogrammée

1 Sélectionnez une bande FM et syntonisez la station souhaitée. 2 Appuyez plusieurs fois sur AF/TA et sélectionnez « AF », « TA » ou « AF TA » (pour les fonctions AF et TA). 3 Appuyez sur la touche numérique préprogrammée pendant environ 2 secondes jusqu'à ce que l'indication « MEM » apparaisse à l'écran.

Répétez l'opération à partir de l'étape 1 pour mémoriser d'autres stations.

Conseil

Si vous souhaitez modifier le réglage AF et/ou TA prédéfini après avoir syntonisé une station préprogrammée, vous pouvez le faire en activant/désactivant la fonction AF ou TA.

Comment localiser une station par type de programme

Vous pouvez localiser la station souhaitée en sélectionnant l'un des thèmes de programmes listés ci-dessous.

Remarque

Dans les pays ou régions où les données EON ne sont pas transmises, vous ne pouvez utiliser cette fonction que pour les stations déjà syntonisées.

Tipos de programa	Visor
Noticias	NEWS
Negócios	AFFAIRS
Informação	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Culturais	CULTURE
Científicos	SCIENCE
Vários	VARIED
Música popular	POP M
Música rock	ROCK M
Música ligeira	M.O.R. M
Música clássica ligeira	LIGHT M
Música clássica erudita	CLASSICS
Outro tipo de música	OTHER M
Meteorologia	WEATHER
Finanças	FINANCE
Programas paracriancies	CHILDREN

Tipos de programa	Visor
Assuntos sociais	SOCIAL A
Religião	RELIGION
Programas com chamadas Telecomáticas	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “Country”	COUNTRY
Música Nacional	NATION M
Músicas dos velhos tempos	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especified	NONE

Remarque

Vous ne pouvez pas utiliser cette fonction dans certains pays où il n'existe pas de données PTY (sélection du type de programme).

1 Appuyez sur PTY pendant la réception FM jusqu'à ce que l'indication "PTY" s'allume à l'écran.

PTY

INFO

Le nom du type de programme actuel apparaît si la station transmet les données PTY. "-----" apparaît si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez plusieurs fois sur PTY jusqu'à ce que le type de programme souhaité apparaisse à l'écran.

Le type de programme apparaît comme indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner "NONE" (non spécifié) pour la recherche.

PTY

SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil commence à rechercher une station qui diffuse le type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme réapparaît pendant cinq secondes.

L'indication "NO" et le type de programme apparaissent en alternance pendant cinq secondes, si l'appareil ne parvient pas à localiser le type de programme. Ensuite, l'appareil revient à la station précédente.

Régler automatiquement l'horloge

Grâce à la réception des données CT (Heure de l'horloge), il est possible de régler automatiquement l'horloge du SYSTEMA.

Pendant la réception FM, appuyez sur ② en même temps que vous appuyez sur SEL.

L'indication "CT" apparaît à l'écran et l'horloge est réglée.

Pour annuler la fonction CT

Appuyez à nouveau sur les touches /DD.

Remarques

• La fonction CT peut ne pas s'exécuter, même si une structure RDS est reçue.
• La fonction CT peut ne pas régler l'heure avec exactitude.

Autres fonctions

Utiliser la commande rotative

La commande rotative fonctionne en appuyant sur les touches et/ou en tournant les commandes.

Vous pouvez contrôler le périphérique optionnel CD/MD via la commande rotative.

Appuyer sur les touches (touches SOURCE et MODE)

Chaque fois que vous appuyez sur la touche SOURCE, la source du programme change dans l'ordre indiqué ci-dessous :

TAPE → TUNER → CD → MD

Si vous appuyez sur (MODE), le mode de fonctionnement change dans l'ordre suivant :

• le sens de défilement de la bande.
• la bande, FM1 → FM2 → FM3 → MW → LW.
• le dispositif CD/MD.

Conseil

Vous pouvez allumer cet appareil en tournant (SOURCE) sur la commande rotative.

Tourner les commandes (commande SEEK/AMS)

Tournez la commande lentement et relâchez-la pour :

• Localiser le début des plages de la cassette. Tournez sans relâcher la commande et relâchez-la pour rembobiner rapidement la cassette. Pour reproduire, tournez à nouveau sans relâcher la commande et (puis) relâchez-la.
• Localiser une plage spécifique sur un disque. Tournez la commande sans la relâcher jusqu'à trouver le point de la plage souhaitée. Ensuite, relâchez la commande pour que l'appareil commence la lecture.
• Syntoniser les stations automatiquement. Tournez la commande sans la relâcher pour syntoniser une station spécifique.

Si vous tournez et poussez simultanément la commande (commande PRESET/DISC)

Pousser et tourner la commande pour :

• Syntoniser les stations mémorisées sur la touche de mémoire.
• Changer de disque.

Autres opérations

Tournez la commande VOL pour régler le volume du son.

Appuyez sur OFF pour éteindre l'appareil.

XR-C6100R :

Appuyez sur FILE) pendant deux secondes pour changer la mémoire du disque.

XR-C5100R :

Appuyez sur (DPSL) pour changer les éléments affichés à l'écran.

Changer la direction de fonctionnement des commandes

La direction de fonctionnement des commandes est programmée en usine comme illustré ci-dessous.

Si vous devez monter la commande rotative sur le côté droit de la colonne, vous pouvez inverser la direction de fonctionnement des commandes.

Appuyez sur SEL pendant environ une seconde tout en poussant la commande VOL.

Réglage des caractéristiques du son

1 Sélectionnez la caractéristique à régler en appuyant plusieurs fois sur (SEL).

VOL (volume) → BAS (graves) → TRE (aigus) → BAL (gauche-droite) → FAD (avant-arrière)

2 Réglez la caractéristique sélectionnée en appuyant sur ⊕ ou ⊖.

Effectuez le réglage dans un délai de trois secondes après la sélection (passé ce délai, la touche servira à nouveau de touche de contrôle du volume).

Atténuer le son

Appuyez sur ATT.

L'indication "ATT" commence à clignoter.

Pour retrouver le volume précédent, appuyez à nouveau sur la même touche.

Conseil

L'appareil réduit automatiquement le volume pendant un appel téléphonique (fonction Telephone-ATT).

Modifier le son et la tonalité du signal sonore

Renforcer le son des graves

D-BASS

Vous pouvez obtenir des graves au son net et puissant. La fonction D-BASS renforce le signal des basses fréquences en créant une courbe plus précise que la courbe conventionnelle de renforcement des graves.

Vous pouvez entendre la ligne des graves avec plus de netteté même si le son des voix a le même volume. Vous pouvez accentuer et régler le son des graves facilement à l'aide de la commande D-BASS. Cet effet est semblable à celui obtenu lors de l'utilisation d'un système optionnel de "subwoofer".

De plus, la fonction D-bass numérique* crée un son de graves plus puissant et plus net que celui obtenu avec la fonction D-bass analogique.

D-Bass numérique

D-Bass analogique

Régler la courbe des graves

Tournez la bague D-BASS pour régler le niveau des graves (1, 2 ou 3).

L'indication "D-BASS" apparaît à l'écran.

Pour annuler, tournez la bague sur la position OFF.

• Si le chargeur de CD en option est équipé de la fonction D-BASS numérique, l'indication "DIGITAL D-BASS" apparaît à l'écran pendant la lecture d'un CD.

Remarque

Si le son des graves est déformé, réglez-le avec la commande D-BASS ou avec le bouton de commande du volume.

Atténuer le signal sonore

Appuyez simultanément sur 6 et sur SEL.

Pour réactiver le signal sonore, appuyez à nouveau sur ces touches.

Remarque

Si vous connectez un amplificateur de puissance en option à LINE OUT et non à l'amplificateur intégré, désactivez le signal sonore.

Changer la couleur de la lumière de l'écran

Appuyez simultanément sur ① et sur SEL.

Vous pouvez choisir le vert ou l'ambre.

Avec l'équipement en option Dispositif de CD/MD

Cet appareil peut contrôler jusqu'à sept dispositifs externes de CD/MD avec cette configuration :

Dispositif de CD - maximum de cinq

Dispositif de MD - maximum de cinq.

Toute combinaison fonctionne jusqu'à sept.

Reproduire un CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication du dispositif souhaité apparaisse à l'écran.

La reproduction du CD/MD commence.

Si un dispositif de CD/MD est connecté, toutes les pistes sont reproduites depuis le début.

Sélectionner des dispositifs de CD/MD (si plusieurs dispositifs de CD/MD sont connectés)

Appuyez plusieurs fois sur MODE pour sélectionner le dispositif de CD/MD souhaité.

Modifier les éléments affichés

Lors de la lecture d'un CD/MD, l'affichage change de la manière suivante :

1. Si aucun nom n'est pré-enregistré pour un CD ou un MD, l'indication « NO NAME » apparaît à l'écran. 2. Si le nom de plage d'un MD n'est pas pré-enregistré, l'indication « NO NAME » apparaît à l'écran.

Conseil

Si le nom du MD est trop long, seuls les huit premiers caractères apparaissent à l'écran.

Localiser une plage spécifique

— Fonction AMS (Capteur de musique automatique)

Pendant la lecture, appuyez une fois sur l'un des côtés de (SEEK/AMS) pour chaque plage que vous souhaitez sauter.

Pour localiser les plages suivantes

Pour localiser les plages précédentes

Localiser un point spécifique d'une plage — Recherche manuelle

Pendant la lecture, maintenez enfoncé l'un des côtés de (SEEK/AMS). Relâchez la touche lorsque vous avez trouvé la plage souhaitée.

Pour rechercher vers l'avant

Pour rechercher vers l'arrière

Passer à un autre disque

Pendant la lecture, appuyez sur l'un des côtés de PRESET/DISC

Pour revenir au disque précédent

Pour avancer au disque suivant

Recherche de plages

— Fonction de recherche séquentielle

Les 10 premières secondes de toutes les plages du disque sont lues dans l'ordre. Une fois le premier disque terminé, le disque suivant est lu.

Appuyez sur ① pendant la lecture.

L'indication "INTRO" apparaît à l'écran.

Lorsque vous trouvez la plage souhaitée, appuyez à nouveau sur la même touche. L'appareil revient au mode de lecture normale de CD/MD.

Lire les plages en répétition

— Fonction de lecture répétitive

Pour répéter une plage

Appuyez sur ② pendant la lecture de CD/MD pour obtenir la référence "REP 1".

Pour répéter un disque

Appuyez plusieurs fois sur ② pendant la lecture de CD/MD pour obtenir l'indication "REP 2".

Pour répéter tous les disques du dispositif actuel

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD pour obtenir l'indication "REP 3".

La fonction de ② change cycliquement de la manière suivante :

* "REP 3" uniquement lorsque deux ou plusieurs appareils CD/MD sont connectés à l'appareil.

Lecture des plages dans un ordre aléatoire

— Fonction de lecture aléatoire

Pour lire les plages du disque actuel dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 1" apparaisse.

Pour lire tous les disques présents dans l'appareil dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 2" apparaisse.

Pour lire tous les disques présents dans les appareils CD ou MD actuellement connectés dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 3" apparaisse.

La fonction de ③ change cycliquement de la manière suivante :

* "SHUF 3" uniquement lorsque deux ou plusieurs appareils CD/MD sont connectés à l'appareil.

Remarque

Les appareils CD/MD fonctionnent séparément.

Si vous chargez ① pendant la lecture aléatoire, les 10 premières secondes de toutes les pistes sont lues aléatoirement.

Identification des CD

(Uniquement pour le modèle XR-C6100R)

— Attribution de titres

(Lecteur de CD avec fonction de fichier personnel)

Vous pouvez donner un nom personnalisé à chaque disque. Vous pouvez saisir jusqu'à 8 caractères pour chaque CD. Si vous donnez un nom à un CD, vous pouvez localiser un CD par son nom et sélectionner les pistes spécifiques pour la lecture.

1. Reproduisez le CD et appuyez sur PTY/FILER pendant deux secondes.

2. Saisissez les caractères.

1. Appuyez sur pour sélectionner les caractères souhaités.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Si vous appuyez sur (), les caractères apparaissent dans l'ordre inverse.

Si vous souhaitez insérer un espace entre les caractères, sélectionnez " _ " (trait de soulignement).

2. Appuyez sur SEL après avoir localisé le caractère souhaité.

Le curseur clignotant se déplace à la position suivante.

Si vous appuyez sur SEL lorsque le dernier caractère clignote (le caractère le plus à droite), le curseur revient au premier caractère (le caractère le plus à gauche).

3 Si vous souhaitez saisir le titre complet, répétez les points 1 et 2.

3 Pour revenir au mode de lecture normale des CD, appuyez sur PTY/FILDE pendant deux secondes.

Suggestion

Pour effacer/corriger un nom, saisissez " _ " (trait de soulignement) pour chaque caractère.

Affichage de la liste des titres

Appuyez sur DSPL pendant la lecture du CD.

Lorsque vous appuyez sur DSPL pendant la lecture du CD, l'affichage change de la manière suivante :

Effacer la liste des titres

1 Appuyez sur SOURCE pour sélectionner le changeur de CD. 2 Lisez le CD et appuyez sur PTY/FILER pendant deux secondes.

3 Appuyez simultanément sur ⑤ et sur SEL. 4 Appuyez sur ① ou sur ② pour sélectionner le titre que vous souhaitez effacer. 5 Appuyez sur SEL pendant quelques secondes.

Répétez les étapes 4 et 5 si vous souhaitez effacer d'autres noms.

6 Appuyez sur PTY/FIL pendant deux secondes.

L'appareil revient au mode de lecture normale des CD.

Sélection des plages spécifiques pour la lecture

(Uniquement pour le modèle XR-C6100R)

— Banque de données

(Dispositif CD avec fonction de fichier personnel)

Si vous identifiez le disque, vous pouvez programmer l'appareil pour ignorer certaines plages et ne reproduire que les plages souhaitées.

1. Lancez la lecture du disque et maintenez enfoncée la touche (PTY/FILE) pendant environ une seconde. Ensuite, appuyez brièvement sur (PTY/FILE).

Mode d'édition de la banque de données

Remarque

Si vous n'avez pas identifié le disque, vous ne pouvez pas utiliser cette fonction. Pour plus d'informations, consultez

"Identification d'un CD" à la page 16.

2. Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner le numéro de la plage que vous souhaitez ignorer, puis appuyez sur SEL.

L'indication à l'écran passe de "PLAY" à "SKIP". Si vous voulez revenir à l'indication

"PLAY", appuyez de nouveau sur (SEL).

Suite à la page suivante →

3. Pour passer du mode "PLAY" au mode "SKIP" pour toutes les plages, répétez l'étape 2. 4. Appuyez sur PTY/FILE pendant environ une seconde.

L'appareil revient au mode de lecture normal.

Remarques

• Vous pouvez régler le mode "SKIP" sur un maximum de 24 plages.
• Vous ne pouvez pas programmer le mode "SKIP" sur toutes les plages.

Reproduire uniquement les plages spécifiques

Vous pouvez sélectionner :

• BANK-ON pour reproduire les plages avec le réglage "PLAY".
• BANK-INV (inverse) pour reproduire les plages avec le réglage "SKIP".
• Pendant la lecture, appuyez sur 4. L'indication "BANK" apparaît à l'écran. 2 Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur ④, les éléments de l'écran changent de la manière suivante :

La lecture commence à partir de la plage immédiatement après celle qui est en cours de lecture.

Pour revenir au mode de lecture normal, sélectionnez l'indication "BANK-OFF" à l'étape 2.

Informations supplémentaires

Précautions

• Si l'automobile est stationnée au soleil, la température à l'intérieur augmente considérablement ; laissez donc refroidir l'appareil pendant quelques instants avant de le mettre en fonctionnement.
• Si l'appareil ne reçoit pas de courant, vérifiez d'abord les connexions. Si tout est en ordre, vérifiez le fusible.
• Si vous n'entendez pas le son des haut-parleurs dans un système à deux haut-parleurs, réglez la commande de balance sur la position centrale.
• Si vous lisez la cassette pendant trop longtemps, elle peut chauffer à cause de l'amplificateur intégré. Ce n'est pas un signe de mauvais fonctionnement.

Si vous avez des questions ou des problèmes liés à l'appareil qui ne sont pas décrits dans ce manuel, consultez le revendeur Sony le plus proche.

Pour maintenir une bonne qualité sonore

S'il y a des porte-gobelets à proximité de l'équipement audio, faites attention à ne pas renverser de boissons ou autres liquides sur l'équipement. Les résidus de sucre accumulés sur cet appareil ou sur les bandes des cassettes peuvent contaminer les têtes de lecture, réduire la qualité du son ou même empêcher la lecture du son.

Les kits de nettoyage pour cassettes n'éliminent pas le sucre déposé sur les têtes de lecture.

Précautions à prendre avec les cassettes

Remarques sur les cassettes

• Ne touchez pas la surface de la bande, car
• la saleté ou la poussière peut endommager les têtes.
• Gardez les cassettes éloignées des équipements avec des aimants intégrés, comme par exemple les haut-parleurs et les amplificateurs, car cela peut provoquer l'effacement ou des distorsions sur la cassette.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement basses ou à l'humidité.
• Les cassettes avec des bandes un peu lâches peuvent se coincer à l'intérieur. Avant d'introduire une cassette, utilisez un crayon ou un objet similaire pour faire tourner la bobine et éliminer le jeu.

• Les cassettes déformées ou les étiquettes décollées peuvent rendre difficile l'insertion ou le retrait des cassettes. Retirez ou remplacez les étiquettes décollées.

L'utilisation de cassettes d'une durée supérieure à 90 minutes n'est pas recommandée pour une lecture longue et continue. Les bandes conçues pour ces cassettes sont très fines et ont tendance à s'étirer. Le fait de démarrer et d'interrompre fréquemment la lecture de ces cassettes peut provoquer l'entrée de la bande dans le mécanisme du lecteur de cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'utiliser un fusible dont l'ampérage est identique à celui indiqué sur le fusible d'origine. Si le fusible saute, vérifiez la connexion au secteur et remplacez-le. Si le fusible saute à nouveau, cela peut être dû à un dysfonctionnement interne. Dans ce cas, consultez le revendeur Sony le plus proche.

Avertissement

N'utilisez pas un fusible dont l'ampérage est supérieur à celui du fusible fourni avec l'appareil, sinon vous risquez de l'endommager.

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et le panneau avant ne sont pas propres. Pour éviter cela, ouvrez le panneau avant en appuyant sur (RELEASE), puis retirez-le et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appuyez pas trop fort. Sinon, vous risquez d'endommager les connecteurs.

Unité principale

Partie arrière du panneau avant

Démontage de l'appareil

1

2

3

Emplacement des touches

Pour plus d'informations, reportez-vous aux pages.

1 Touche SEEK/AMS 5,6,7,8,11,15,17 2 Touche SOURCE (TAPE/TUNER/CD/MD) 5, 7, 15, 17 3 Touche + - (volume/graves/aigus/gauche-droite/avant-arrière) 5, 13, 16, 17 4 Touche MODE (▶)

Pendant la réception du tuner : sélection BAND 7

Pendant la lecture de la cassette : changement de sens de défilement de la bande 5

Pendant la lecture d'un CD/MD : sélection du dispositif 15

5 Interrupteur POWER SELECT (en haut de l'appareil) Voir "Interrupteur POWER SELECT" dans le manuel d'installation/connexions. 6 Touche OFF 4,5 7 Touche DSPL (changement du mode d'affichage/réglage de l'heure) 5,6, 8,15,17 8 Touche SENS/BTM (fonction de réglage de sensibilité/mémoire de meilleure syntonisation) 7,8,10 9 Touche (éjection) 5 10 Pendant la réception radio : touches numériques de mémoire 7 Pendant la lecture de cassettes/CD/MD :

① INTRO 6, 15 ② REPEAT 6,15 ③ XR-C6100R :

Touche SHUF/□□ (Shuffle/Dolby B NR) 6,16

XR-C5100R :

Touche SHUF (Shuffle) 16

④ XR-C6100R :

Touche BANK/MTL 6,17

XR-C5100R :

Tecla MTL 6

(5) Tecla ATA (Activação automática do sintonizador) 6 ⑥ BL SKIP (salto de espaços em branco) 6

11 Tecla RELEASE (libertação do painel frontal) 4, 19 12 Tecla de reinicialização (localizada na parte frontal do aparelho, atrás do painel frontal)

Carregue nesta tecla se estiver a utilizar o aparelho pela primeira vez, se tiver substituído a bateria do automóvel ou se as teclas do aparelho não estiverem a funcionar correctamente.

13 Tecla ATT 14 14 Tecla SEL (selecção do modo de controlo) 5, 10, 12, 14, 16, 17 15 Visor 16 XR-C6100R:

Tecla PTY/FILTE (código de programa/ ficheiro personalizado • selecção do modo) 11, 16, 17

XR-C5100R:

Tecla PTY (código de programa) 11

17 Tecla PRESET/DISC 7, 15, 16 Durante a recepção do sintonizador: seleccionar estações pré-programadas 7 Durante a reprodução de um CD/MD: mudar de disco 15, 16 18 Tecla AF/TA (frequência alternativa/informações de trânsito) 9, 10, 11 19 Controlo D-BASS 14

A ilustração do painel frontal que aparece neste manual refere-se ao modelo XR-C6100R.

Especificações

Secção do leitor de cassetes

Faixa 4 faixas, estéreo de 2 canais

Oscilação e vibração 0,08% (WRMS)

Resposta de frequência 30 - 18.000 Hz

Rapport signal/bruit

Tipo de cassette	Dolby B NR*	Dolby NR desactivado
TYPE II, IV	67 dB	67 dB
TYPE I	64 dB	58 dB

• uniquement pour le modèle XR-C6100R

Section du tuner

FM

Plage de syntonisation 87,5-108,0 MHz

Borne d'antenne Connecteur d'antenne externe

Fréquence intermédiaire 10,7 MHz

Sensibilité utile 8 dBf

Sélectivité 75 dB à 400 kHz

Rapport signal/bruit 65 dB (stéréo),

68 dB (mono)

Distorsion harmonique à 1 kHz

0,5% (stéréo),

0,3% (mono)

Séparation des canaux

Réponse en fréquence

Taux de capture

35 dB à 1 kHz

30 - 15 000 Hz

2 dB

GO/PO

Plage de syntonisation GO : 531 - 1 602 kHz

PO : 153 - 281 kHz

Borne d'antenne

Fréquence intermédiaire

Sensibilité

connecteur d'antenne externe

10,71 MHz/450 kHz

GO : 30 μV

PO : 50 μV

Section de l'amplificateur de puissance

Sorties Sortie pour haut-parleurs

(connecteurs étanches)

Impédance du haut-parleur 4-8 ohms

Puissance maximale 40W× 4 (à 4 ohms)

Généralités

Saías	Carga de controlo ATT do telephone
	Cabo de controlo do amplíficator de alimentação
	Saía de LINHA posterior (1)
	Saía de LINHA frontal (1)
	apenas para o Modelo XR-C6100R)
Controlos de sonoridade	Graves ±8 dB a 100 Hz
	Agudos ±8 dB a 10 kHz
Requisitos de energia	Bateria do automóvel de 12 V DC (massa negativa)
Dimensoes	Aprox. 188 × 58 × 181 mm (1/a/p)
Dimensoes de montagem	Aprox. 182 × 53 × 164 mm (1/a/p)
Peso	Aprox. 1,2 kg
Acessórios fornecidos	Peças para instalação e ligações (1 Conjunto)
	Comando rotativo RM-X4S
	Caixa do pailé frontal (1)
Acessórios.optionais	Cabo BUS (fornecido com um cabo de pínocks RCA) RC-61 (1 m), RC-62 (2 m) Cabo de terminais RCA RC-63 (1 m), RC-64 (2 m), RC-65 (5 m)
Equipamento optional	Carregador de CD CDX-705, CDX-605 (10/discos) CDX-T60, CDX-T62 (6/discos)
	Carregador de MD MDX-60, MDX-61
	Selector de fonte XA-C30

La conception et les spécifications sont sujettes à modification sans préavis.

Manuel de dépannage

La liste de vérifications suivante vous aidera à résoudre la plupart des problèmes que vous pouvez rencontrer lors de l'utilisation de cet appareil.

Avant de consulter la liste de vérifications ci-dessous, lisez les procédures de structure.

Généralités

Problema	Causa/Solução
Ausência de som	• Regule o volume com ⊙. • Coloque o controlo fader na posicao central para oSYSTEMA de 2 altifalantes.
Não aparecem indicações no visor.	Retire o poinel frontal e limpe os connectores. Para mais informações, consulte “Limeza dos connectores” na secção “Manutenção”.
Não há sinal sonoro	• Está ligado um amplificador de potência optional a LINE OUT e não está a utilizeso o amplificador integralo. • O som do sinal sonoro é atenuado (pagina 14).

Lecture de la cassette

Problema	Causa/Solução
O som da reprodução está distorcido.	Contaminação daanela da fita. → Limpe aanela.
A função AMS não funciona corretoamente.	• Existem u ruido no espaço entre as faixas. • O espaço em branco é muito pouco (menos de quatre segundos). • ▷da (SEEK/AMS) é carregada antes das faixas següentes. • ↓da (SEEK/AMS) é carregada às o início da boa. • Uma pausa longa, uma passagem de baixas freqüências ou um nível de som muito baixo são tratados como um espaço em branco.

Réception radio

Problema	Causa/Solução
Impossível efectuar a sintonização pré-programada.	• Memorize a frequência correcta. • Emissão praticamente inaudível.
Impossível efectuar a sintonização automatística.	Emissione praticamente inaudível. → Utilize a sintonização manual.
A indicação “ST” começao a piscar.	• Sintonize-a bem. • Emissão praticamente inaudível. → Carregue em (SENS/BTM) para fazer o modo MONO.

Fonctions RDS

Problema	Causa/Solução
Aswitho SEEK é activadaalguns segundos(before de secretear a ouvir.	A estatão não é TP ou o sinal é demasiado fracoc.→Carregue em (AF/TA)(até que a indicação “AF TA”desapareça do visor.
Nao se ouvem informações sobre o trànsito	•Active“TA”.•A estatão não transmite informações sobre o trànsito apesar de ser uma estatão TP.→Sintonize outras estatão.
PTY indica“NONE”.	A estatão não especifica o tipo de programa.

Lecture de disque

Problema	Causa/Solução
O som da reprodução salta.	O disco tem muito pó ou está defeitouso.

Messages d'erreur (lorsque le dispositif CD/MD en option est connecté)

Les indications suivantes clignotent pendant environ cinq secondes et un signal d'alarme se fait entendre.

Visor	Causa	Solução
NO MAG	O disposítio de CD/MD não contentem o carregarador de discos.	Introduza o carregarador de discs no disposítio de CD/MD.
NO DISC	O carregarador de discos está vazio.	Retire o carregarador de discos e introduza um disco.
NG DISCS	Não é possível reproducir um CD/MD devido a um problema qualquer.	Introduza outras CD/MD.
ERROR	O disco está sujo.	Limpe o disco.
	O disco está virado para baixo.	Introduza o disco correctamente.
RESET	O disposítio de CD/MD não pode ser realizado devido a anomalias.	Carregue na tecla de reinicialização do aparelho.
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que a temperatura àsca abiaxio dos 50°C.

Si les solutions mentionnées ci-dessus ne résolvent pas le problème, consultez le revendeur Sony le plus proche.

Index

A

Activation automatique du tuner (ATA) 6

Alarme d'avertissement 4

ATT 14

Avance rapide 5

B

BAL (gauche-droite) 13

Banque 17

BAS (graves) 13

C

Commande rotative 4,12,13

D, E

D-Bass 14

Description de la fonction (RDS) 8,9,10,11

Dolby 6

F, G, H

FAD (avant-arrière) 13

Fréquences alternatives (AF) 9

Fonction de recherche séquentielle 6,15

Fonction de reproduction répétitive 6,16

Fonction ignorer les espaces blancs 6

Fusible 19

I, J, K,

Informations sur le trafic (TA) 10, 11

L

Liste des titres 16

M, N, O

Mémoire de la meilleure syntonisation (BTM) 7

METAL 6

Mode de recherche locale (LCL) 8

Mode mono 8

P, Q

Panneau avant 4

Recherche manuelle 15

Recherche préprogrammée 7

Programmes de trafic (TP) 10

R

Radio 7,8

Rembobiner 5

Réinitialiser 4

Horloge 5

Lecture aléatoire 16

Lecture de CD 15

Lecture de MD 15

Lecture d'une cassette 5

Capteur automatique de musique (AMS) 6, 15

Signal sonore 14

Syntonisation automatique 8

Syntonisation manuelle 8

T, U

Téléphone-ATT 14

Type de programme (PTY) 11

TRE (aigus) 13

V, W, X, Y, Z

Afficheur 6, 8, 9, 15
