ART 315A MK4 - Haut-parleur RCF - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif 15 pouces, puissance de 800 W, réponse en fréquence de 40 Hz à 20 kHz, SPL max de 129 dB.
Utilisation	Idéal pour les concerts, événements en direct, installations fixes et sonorisation mobile.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, consulter un technicien pour les réparations internes.
Sécurité	Utiliser avec une alimentation appropriée, éviter l'exposition à l'humidité, ne pas dépasser les niveaux de volume recommandés pour prévenir les dommages auditifs.
Informations générales	Poids de 16 kg, dimensions de 380 x 600 x 360 mm, garantie de 2 ans, conception robuste pour une durabilité accrue.

FOIRE AUX QUESTIONS - ART 315A MK4 RCF

Quel type de câble dois-je utiliser pour connecter mon RCF ART 315A MK4 ?

Utilisez un câble XLR ou un câble jack 6,35 mm pour une connexion audio optimale.

Le haut-parleur ne s'allume pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est activé.

Comment régler le volume sur mon RCF ART 315A MK4 ?

Utilisez le potentiomètre de volume situé à l'arrière du haut-parleur pour ajuster le niveau sonore selon vos préférences.

Y a-t-il un moyen de protéger mon haut-parleur contre les surtensions ?

Il est recommandé d'utiliser un régulateur de tension ou une protection contre les surtensions pour éviter d'endommager votre haut-parleur.

Puis-je utiliser le RCF ART 315A MK4 en extérieur ?

Oui, mais il est conseillé de le protéger de la pluie et de l'humidité, car il n'est pas conçu pour un usage en extérieur prolongé.

Comment puis-je améliorer la qualité sonore de mon RCF ART 315A MK4 ?

Assurez-vous que le haut-parleur est positionné correctement et éloigné des murs pour éviter les résonances indésirables. Un égaliseur peut aussi aider à affiner le son.

Le son est distordu, que faire ?

Vérifiez que le volume de votre source audio n'est pas trop élevé et que les réglages de votre mixeur ou table de mixage ne provoquent pas de saturation.

Quelle est la puissance maximale du RCF ART 315A MK4 ?

La puissance maximale du RCF ART 315A MK4 est de 800 W (pic) et 400 W (RMS).

Comment nettoyer mon RCF ART 315A MK4 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Puis-je utiliser le RCF ART 315A MK4 avec un système de sonorisation existant ?

Oui, le RCF ART 315A MK4 est compatible avec de nombreux systèmes de sonorisation, tant que les connexions sont appropriées.

Où puis-je trouver des pièces de rechange pour mon RCF ART 315A MK4 ?

Les pièces de rechange peuvent être commandées auprès de distributeurs agréés RCF ou directement via le site web de RCF.

MODE D'EMPLOI ART 315A MK4 RCF

1. Toutes les précautions d'utilisation, en particulier les consignes de sécurité, doivent être lues très attentivement car elles fournissent des informations importantes.

2. Alimentation secteur

a. La tension secteur est suffisamment élevée pour engendrer un risque d'électrocution ; par conséquent, n'installez ou ne branchez jamais ce produit alors qu'il est allumé.

b. Avant d'allumer le produit, assurez-vous que toutes les connexions ont été réalisées correctement et que la tension secteur correspond bien au voltage indiqué sur la plaque d'identification du produit ; dans le cas contraire, veuillez contacter votre revendeur RCF.

c. Les parties métalliques du produit sont reliées à la terre par l'intermédiaire du cordon secteur. Tout produit de CLASSE I doit être branché à une prise terre.

d. Protégez le cordon secteur contre tout dommage ; assurez-vous qu'il est placé de sorte qu'il ne soit ni piétiné, ni écrasé par des objets.

e. Pour prévenir tout risque de choc électrique, n'ouvrez jamais le produit: aucun composant à l'intérieur n'est destiné à l'utilisateur.

1. Assurez-vous qu'aucun objet ou liquide ne pénètre dans l'appareil afin d'éviter tout risque de court-circuit. N'exposez ce produit ni aux gouttes ni aux éclaboussures. Ne placez aucun récipient contenant un liquide, par exemple un vase, sur le produit. Ne placez aucune source de flamme, par exemple des bougies allumées, sur le produit.

2. Ne tentez jamais d'opération, de modification ou de réparation si elle n'est pas expressément décrite dans ce manuel. Contactez le centre de SAV ou du personnel qualifié agréé dans chacun des cas suivants :

3. Le produit ne fonctionne pas (ou ne fonctionne pas normalement).

4. Le cordon secteur est endommagé.
5. Des objets ou des liquides se sont introduits dans le produit.

6. Le produit a subi un choc violent.

7. Avant de laisser ce produit inutilisé pendant longtemps, débranchez son cordon secteur.

8. Si ce produit commence à émettre une odeur ou une fumée bizarre, éteignez-le immédiatement et débranchez le cordon secteur.

9. Ne connectez ce produit à aucun équipement ou accessoire non prévu. Pour suspendre le produit, utilisez uniquement les points de fixation dédiés ; n'essayez pas de suspendre le produit en utilisant des éléments inadaptés ou n'ayant pas été conçus pour cet usage particulier. Vérifiez également que le support auquel le produit est fixé (mur, plafond armature, etc.) est approprié et que les composants utilisés pour la fixation (scellement, vis, arceaux, etc. non fournis par RCF) sont adéquats ; ils doivent garantir la sécurité du système / de l'installation dans le temps et supporter notamment les vibrations mécaniques générées par les transducteurs. Pour prévenir tout risque de chute, n'empilez pas plusieurs exemplaires de ce produit sauf si cela est spécifié dans le manuel d'utilisation.

10. RCF S.p.A. recommande fortement de faire installer ce produit par du personnel professionnel qualifié (ou par une société spécialisée) qui pourra garantir que l'installation est correcte et la certifier conforme à la réglementation en vigueur. L'ensemble du système audio doit être conforme aux normes et réglementations actuelles relatives aux systèmes électriques.

11. Supports et chariots

Dans certains cas, les équipements doivent être utilisés exclusivement sur des chariots et supports recommandés par le fabricant. Déplacez l'ensemble produit / support / chariot avec une extrême prudence. L'ensemble peut se renverser en raison d'arrêts soudains, d'une poussée excessive ou même d'un sol irrégulier.

IMPORTANT

1. L'installation d'un système audio professionnel nécessite de tenir compte de nombreux facteurs mécaniques et électriques (en plus des paramètres strictement acoustiques tels que la pression sonore, les angles de couverture, la réponse en fréquence, etc.).

11. Surdité

L'exposition à des niveaux de pression acoustique élevés peut entraîner des dommages auditifs permanents. Le niveau de pression acoustique à partir duquel on peut constater des pertes du sens de l'ouïe varie en fonction des individus et dépend de la durée d'exposition. Pour se prémunir contre les niveaux de pression acoustique élevés, toute personne exposée doit s'équiper d'un dispositif de protection adapté. Vous devez porter des bouchons d'oreille ou un casque antibruit pendant le fonctionnement d'un transducteur capable de produire des niveaux de pression sonore élevés. Consultez les spécifications techniques du manuel d'utilisation pour connaître le niveau de pression acoustique maximal.

NOTES IMPORTANTES

Pour éviter l'apparition de bruit indésirable dans les câbles des signaux ligne, utilisez exclusivement des câbles blindés et évitez de les faire passer à proximité:

• des équipements qui produisent de puissants champs électromagnétiques
• des câbles secteur
• des câbles d'enceinte.

NOTES IMPORTANTES

PRÉCAUTIONS D'UTILISATION

PRÉCAUTIONS D'UTILISATION

• Placez ce produit loin de toute source de chaleur et veillez toujours à ce que l'air circule librement autour de lui.
• Ne faites pas fonctionner ce produit en surcharge pendant longtemps.
• Ne forcez jamais sur les commandes du produit (touches, boutons, etc.).
• N'utilisez pas de solvant, d'alcool, de benzène ou d'autre produit volatile pour nettoyer les parties extérieures de ce produit.

NOTES IMPORTANTES

Avant de connecter et d'utiliser ce produit, veuillez lire ce manuel avec attention et le conserver à portée de main pour pouvoir le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit être transmis lors de tout changement de propriétaire car il décrit l'installation et l'utilisation correctes du produit ainsi que les précautions d'emploi à respecter. RCF S.p.A. décline toute responsabilité concernant l'installation et/ou l'utilisation incorrecte(s) de ce produit.

NOTES IMPORTANTES

AVERTISSEMENT: Pour prévenir tout risque d'incendie et de choc électrique, n'exposez jamais ce produit à la pluie ou à l'humidité.

ATTENTION

ATTENTION: pour éviter les chocs électriques, débranchez l'appareil de l'alimentation lorsque la grille est retirée

ATTENTION

En présentant sa série ART en 1996, RCF s'est positionné aux avant-postes des technologies relatives aux enceintes actives. Cette gamme d'enceintes se distinguait pas ses performances exceptionnelles en matière de puissance sonore et de qualité audio malgré un poids réduit et une robustesse à toute épreuve parfaits pour résister aux usages quotidiens intensifs.

L'équipe de recherche et développement de RCF a fait évoluer la technologie ART pendant toute la dernière décennie pour créer des produits référentiels, notamment les ART 322-A et ART 310-A ainsi que la nouvelle enceinte ART 725-A à amplification numérique.

Pour la conception de ses produits, RCF place systématiquement les besoins des artistes au centre de ses préoccupations afin de proposer des enceintes aux caractéristiques irréprochables, autant en matière de clarté et de définition sonores que de réduction du poids du système.

La dernière création de RCF est la série ART 3 MK4. Elle introduit des évolutions technologiques majeures dans le domaine des enceintes actives qui aboutissent à un concept et un son révolutionnaires. Le moindre détail de la série ART 3 MK4 a été étudié pour fournir aux musiciens et aux professionnels du son un outil d'amplification et de diffusion parfait pour leurs performances, et cela soir après soir. Les matériaux de haute qualité, la fabrication extrêmement précise, l'assemblage particulièrement soigné et les nombreux processus de contrôle qualité complètent idéalement le travail de conception réalisé par l'équipe de recherche et développement de RCF.

Tous les transducteurs des enceintes de la série ART 3 MK4 utilisent des aimants ceramiques qui garantissent des performances sonores améliorées.

Tous les moteurs à compression et tous les transducteurs bénéficient d'une fabrication de haute précision grâce aux technologies de pointe mises en place par RCF en matière de moulage et d'assemblage. Grâce à la richesse des compétences et de l'expérience de RCF, ces composants sont conformes aux standards de fabrication les plus exigeants.

Toutes les enceintes deux voies de la série ART 3 MK4 sont équipées d'étages d'amplification de 400 watts, dont 300 watts sont alloués au woofer et 100 watts au moteur à compression. Le résultat est un volume de sortie très élevé, un niveau de distorsion extrêmement réduit et un son incroyablement naturel. Chaque amplificateur dispose d'entrées symétriques sur XLR et jack, d'une sortie de chaînage sur XLR, d'un commutateur micro/ligne, d'un réglage de volume et d'un mode d'égalisation commutable (Flat/Boost). L'amplificateur possède une structure mécanique en aluminium qui le stabilise pendant le transport et contribue à la dissipation de la chaleur.

Tous les amplificateurs de la série ART 3 MK4 sont associés à une alimentation électrique SMPS qui assure une puissance de sortie maximale et un poids minimal.

Le nouveau design de l'enceinte possède un look agressif tout en s'inscrivant dans la tradition ART. Il est le résultat de recherches combinées visant à l'optimisation des qualités fonctionnelles et acoustiques.

Les enceintes deux voies de la série ART 3 MK4 possèdent un coffret moulé en polypropylène composite conçu pour amortir les vibrations, même aux volumes sonores les plus élevés. L'évent bass reflex a été redimensionné pour améliorer le rendement. Le sommet des modèles ART 310-A MK4 est équipé d'une poignée ergonomique pour optimiser le transport. Les modèles plus volumineux possèdent 3 poignées ergonomiques scellées (2 latérales et 1 supérieure). La base de chaque enceinte dispose d'une solide embase en acier pour pied ou tube d'espacement.

La nouvelle forme du coffret des enceintes de la série ART 3 MK4 permet une utilisation standard ou en retour de scène. Cavités filetées M10 sont prévus pour les accessoires de montage optionnels destinés aux installations fixes.

COMPOSANTS

AMPLIFICATEURS

ENCEINTES

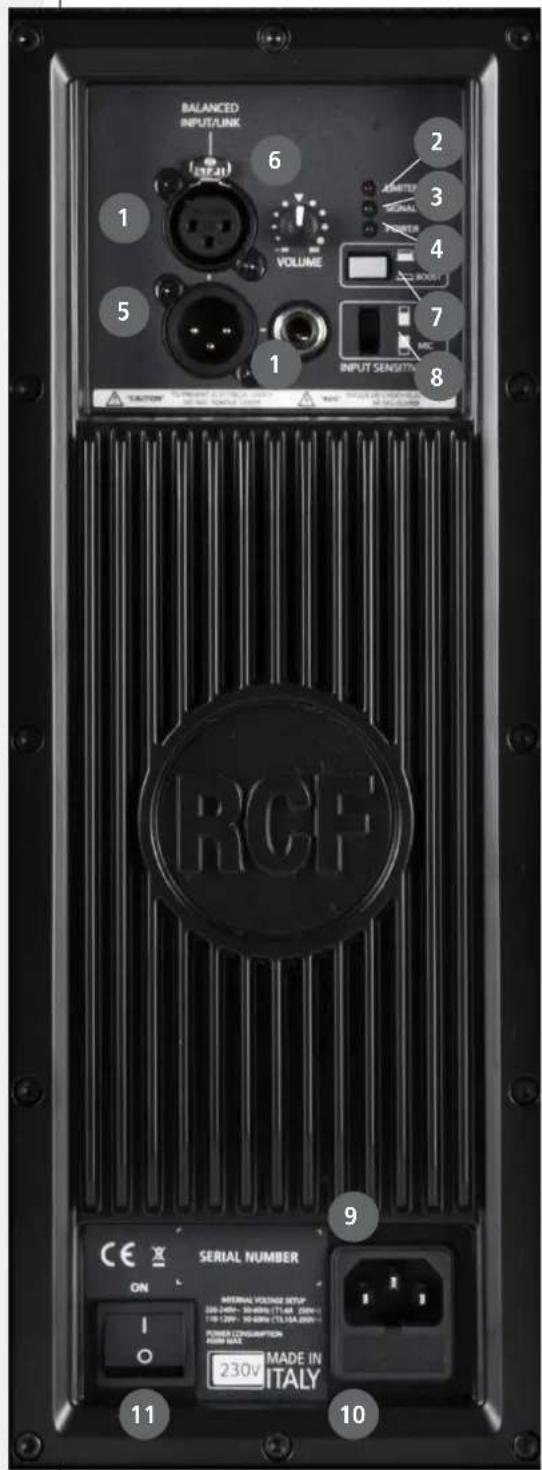

1 ENTRÉES SUR JACK/XLR FEMELLE (SYMÉTRIQUES/ASYMÉTRIQUES). Le système possède des connecteurs Jack et XLR. Ces entrées symétriques peuvent être utilisées avec des liaisons symétriques ou asymétriques transportant des signaux source de niveau micro ou ligne. Le second connecteur symétrique est câblé en parallèle pour permettre d'envoyer le signal audio à d'autres enceintes, à des enregistreurs ou à des amplificateurs supplémentaires.
2 LED LIMITER. L'étage de puissance possède un circuit limiteur pour empêcher l'apparition d'écrêtage (clipping) dans les amplificateurs et de distorsion dans les haut-parleurs. La LED clignote en ROUGE quand le circuit d'écrêtage doux (soft clipping) est actif. Le fait que la LED «Limiter» clignote occasionnellement est acceptable. En revanche, si elle clignote fréquemment ou reste continuellement allumée, réduisez le niveau du signal.
3 LED SIGNAL. L'indicateur de signal s'allume en vert lorsqu'un signal est présent dans l'entrée principale.
4 LED POWER STATUS. Cette LED s'allume quand le système est connecté à la tension secteur et le commutateur secteur est en position marche (ON).
5 SORTIE DE SIGNAL SUR ALR MÂLE. Cette sortie sur XLR délivre le signal source non traité pour alimenter d'autres enceintes.
6 RÉGLAGE DE VOLUME. Détermine le volume de l'amplificateur. Ce réglage n'affecte pas le niveau de sortie «LINK» / «INPUT-LINK».
7 SÉLECTEUR FLAT/BOOST. Sélectionne le mode d'égalisation «Flat» ou «Boost». L'égalisation «Boost» est un loudness recommandé pour la diffusion de musique de fond lorsque le système fonctionne à bas volume. Pour toutes les autres applications, nous vous recommandons d'utiliser l'égalisation «Flat».
8 SÉLECTEUR DE SENSIBILITÉ D'ENTRÉE. Placez le sélecteur en position «LINE» avec les sources de niveau ligne (0 dB) et en position «MIC» avec les sources de niveau micro.
9 CONNECTEUR SECTEUR IEC. Le connecteur secteur AC de type IEC est destiné au raccordement du cordon d'alimentation.
10 PORTE-FUSIBLE. Logement du fusible de la tension secteur.
11 INTERRUPTEUR MARCHE/ARRÊT. Ce commutateur allume/éteint l'alimentation électrique AC.

BALANCED INPUT/LINK 1 2 3 4 5 6 VOLUME 7 8 INPUT SENSITI 9 SERIAL NUMBER ON I O 230V MADE IN ITALY 11 10

CONNEXIONS

Les connecteurs XLR sont conformes au standard AES suivant:

BROCHE 1 = MASSE (BLINDAGE)

BROCHE 2 = POINT CHAUD (+)

Vous trouverez tous les réglages, le signal et les entrées utilisées sur le panneau arrière. S'il est nécessaire de modifier le voltage, contacter votre revendeur ou un centre de SAV agréé par RCF. Cette opération nécessitant un changement de fusible est réservée à un centre de SAV agréé par RCF.

Vous pouvez déjà connecter le cordon secteur et le câble audio ; cependant, avant d'allumer l'enceinte, vérifiez que son réglage de niveau ainsi que celui de la table de mixage qui l'alimente sont au minimum. Il est très important que la table de mixage soit déjà en marche avant d'allumer l'enceinte. Cela permet d'éviter tout dommage aux haut-parleurs et toute apparition de bruit de mise sous tension émis par des éléments de la chaîne audio. La bonne habitude à prendre consiste à toujours allumer les enceintes en dernier et à les éteindre en premier après utilisation. À présent, vous pouvez allumer l'enceinte et la régler au volume approprié.

L'enceinte possède un microprocesseur qui contrôle les traitements par DSP et l'amplificateur. Un processus d'initialisation est déclenché à l'allumage de l'enceinte. Pendant cette phase de test, les LED «Limiter», «Signal» et «Power Status» du module d'amplification restent éteintes pendant environ deux secondes. À la fin du processus d'initialisation du module d'amplification, seule la LED verte «Ready» reste constamment allumée. Si une grave erreur de fonctionnement est constatée dans l'enceinte, la LED de la face avant clignote un certain nombre de fois tandis que la LED «Limiter» du module d'amplification clignote. L'enceinte passe en mode muet («mute»).

AVANT DE CONNECTER L'ENCEINTE

AVANT LA MISE EN SERVICE DE L'ENCEINTE

MISE EN SERVICE DE L'ENCEINTE

INSTALLATION

La base de l'enceinte est équipée d'une embase de 35 mm destinée au montage de l'enceinte sur un pied ou un tube d'espacement. Les enceintes ART ne doivent être suspendues qu'avec des accessoires adaptés. Quelle que soit la situation, utilisez au moins deux cavités filetées M10 sur les faces opposées de l'enceinte.

ATTENTION: Ne suspendez jamais les enceintes ART par leurs poignées. Les poignées permettent de transporter l'enceinte mais pas de la suspendre.

ATTENTION

INDICATIONS D'ERREUR ET SÉCURITÉ

Le microprocesseur peut identifier trois types d'erreurs différentes signalées par le clignotement de la LED rouge «Limiter» du module d'amplification avant l'allumage de la LED verte «Power Status». Les trois types d'erreurs sont : AVERTISSEMENT: une légère erreur ou un disfonctionnement résolu automatiquement a été détecté. Les performances de l'enceinte ne sont pas limitées. LIMITATION: une erreur a été détectée. Les performances de l'enceinte sont limitées (le volume sonore est réduit de 3 dB). Cela n'affecte pas l'activité de l'enceinte qui continue de fonctionner. Cependant, il faudra contacter un centre de SAV pour résoudre le problème. PANNE: une erreur grave a été détectée. L'enceinte passe en mode muet («mute»).

INDICATIONS LUMINEUSES: 1 ou 2 clignotements > Avertissement

3 ou 4 clignotements > Limitation 5 à 8 clignotements > Panne.

En cas de panne, la LED verte «Ready» reste éteinte. Effectuez les vérifications ci-dessous:

- Vérifiez que l'enceinte est correctement branchée au secteur.

- Assurez-vous que le secteur délivre la tension correcte.

- Vérifiez que l'enceinte n'est pas en surchauffe.

- Débranchez l'enceinte de la tension secteur, attendez quelques minutes puis branchez-la de nouveau. Si la LED «Limiter» est toujours allumée à la suite de ces tests, veuillez contacter un centre de SAV agréé.

ALIMENTATION SECTEUR 115 Volt, 60 Hz: FUSIBLE T 3.15 A 250 V

ALIMENTATION SECTEUR 115 Volt, 60 Hz: FUSIBLE T 3.15 A 250 V

RÉGLAGE DE LA TENSION D'ALIMENTATION

(RÉSERVÉ AUX SERVICES TECHNIQUES RCF)
