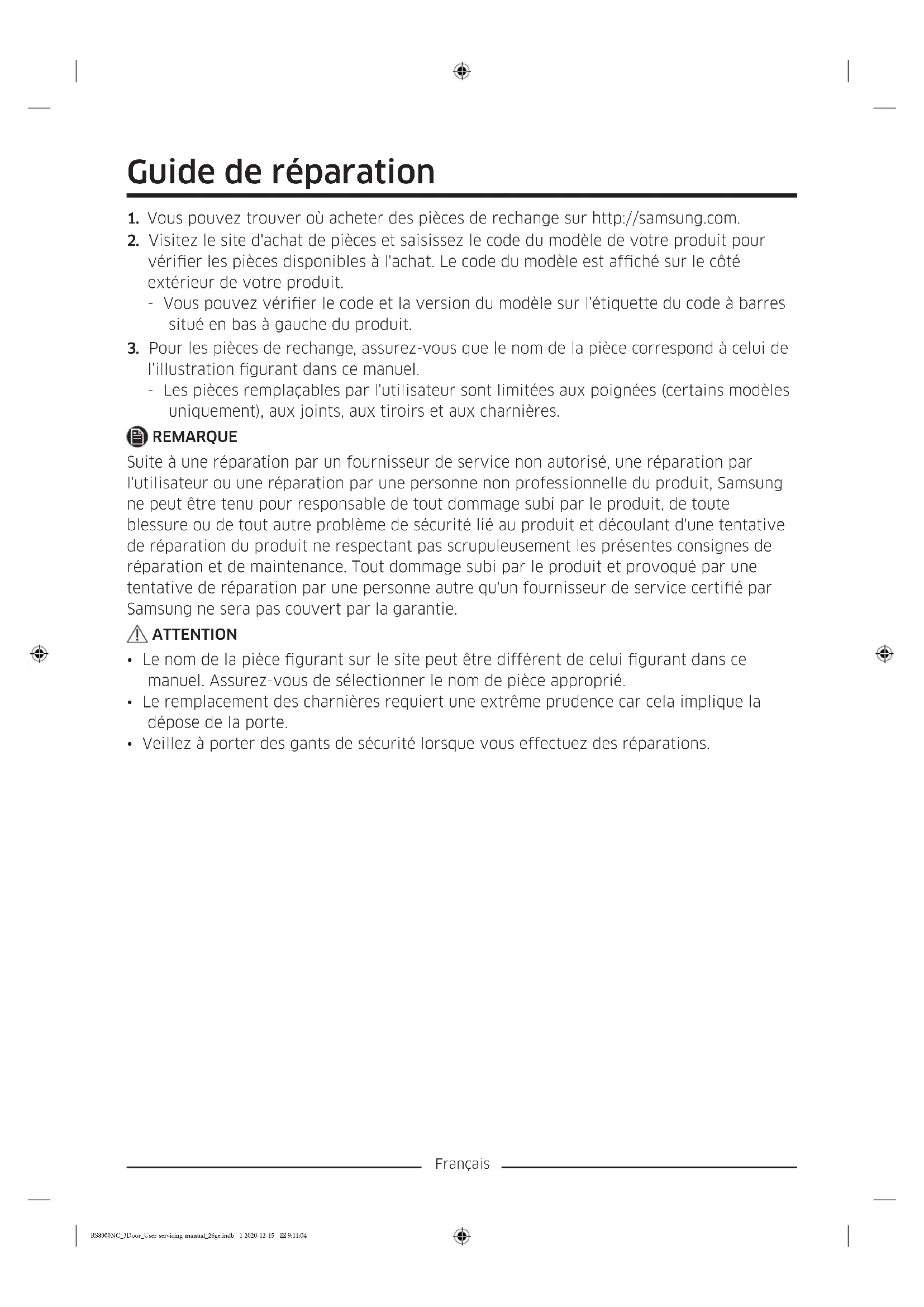

MODE D'EMPLOI RS66N8100SL SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:04Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière inférieure 06 Étiquette du code à barres Remplacement de la poignée Le nom du modèle se présente comme suit : XXXX**. Ce qui remplace l'astérisque peut varier en fonction du modèle. Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle. ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.

• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

• Serrez fermement les vis lors du montage de la poignée.

• Vériez que la poignée est correctement xée avant d'utiliser le produit. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:04Français Outils requis (non fournis) Tournevis à tête plate Pour détacher les poignées

1. Insérez le tournevis à tête plate dans le

trou inférieur de la poignée.

2. Tournez le tournevis de 90 degrés dans

le sens antihoraire, puis inclinez-le légèrement vers l'extérieur. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:11:05Français

3. Avec votre main, tirez doucement la

poignée vers l'avant pour la retirer.

4. Recommencez les étapes ci-dessus pour

l'autre poignée. ATTENTION Faites attention à ne pas perdre les rondelles ; elles sont nécessaires pour réinstaller les poignées. Fixation des poignées

1. Fixez les supports de poignée sur les

2. Pressez fermement les poignées sur les

supports. Vériez que les poignées sont fermement installées. REMARQUE Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:05Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint Ouvrez la porte et retirez le joint de la porte. Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:05Français Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait du tiroir multi-usage Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Retrait du tiroir à légumes / aliments secs Retirer le tiroir à légumes du réfrigérateur ou le tiroir à aliments secs du congélateur.

1. Tout d'abord, retirez les tiroirs multi-

usage autour, si nécessaire.

2. Si votre réfrigérateur est doté d'un

cache (A) pour le tiroir à légumes/ aliments secs, retirez ce cache. Pour ce faire, faites glisser le cache vers l'extérieur tout en maintenant appuyés les clips sur les deux côtés du cache.

3. Tirez doucement le tiroir à légumes/

aliments secs vers l'extérieur. Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le sens inverse. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:06Français Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé à douille (10 mm) Clé hexagonale (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:06Français Remplacement des charnières Débranchement du tuyau d'eau ATTENTION

• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. (uniquement pour le modèle avec distributeur)

• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. (uniquement pour le modèle avec distributeur)

• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le modèle avec distributeur)

1. En partant de la partie basse à l'arrière

du réfrigérateur, faites sortir le tuyau d'eau à l'avant. REMARQUE Le tuyau d'eau du réfrigérateur est un tuyau de circulation de l'eau qui se raccorde entre le conduit d'eau au niveau de la source d'eau et les exibles au niveau du système de ltrage de l'eau de votre réfrigérateur.

2. Pour débrancher les exibles, maintenez

le coupleur transparent (A) enfoncé et détachez le tuyau d'eau (B). ATTENTION N'exercez pas une force excessive sur le coupleur. Vous pourriez le casser. Retrait des portes ATTENTION La porte peut glisser ou tomber et s'endommager pendant ces étapes. An d'éviter tout accident, faites preuve d'une extrême vigilance lorsque vous réalisez ces opérations.

1. Utilisez un tournevis cruciforme pour

dévisser les caches des charnières (A) en haut de chaque porte.

2. Ouvrez les portes pour desserrer les

charnières, puis retirez les caches des charnières. Une fois les caches retirés, fermez les portes. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:06Français

3. Débranchez le faisceau électrique.

4. Soulevez doucement le collier de serrage.

REMARQUE Pour éviter d'endommager le collier de serrage ou de vous blesser, ne soulevez pas le collier de serrage avec force.

5. Tirez le collier de serrage pour le retirer.

6. Ouvrez la porte à 90 degrés. Tout en

tenant la porte, retirez la charnière. ATTENTION Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:07Français Charnière inférieure droite

1. Prenez la charnière inférieure droite

2. Placez la charnière inférieure droite au

bon endroit (images 2 et 3).

3. Serrez la charnière inférieure droite en

place en insérant trois vis dans les trous (images 4 et 5).

4. Les images 5 et 6 montrent la charnière

inférieure droite correctement assemblée. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:11:07Français Charnière inférieure gauche

1. Prenez la charnière inférieure gauche

(image 1), puis placez-la au bon endroit (image 1).

2. Serrez la charnière inférieure gauche en

place en insérant trois vis dans les trous (images 2 et 3).

3. Les images 3 et 4 montrent la charnière

inférieure gauche correctement assemblée. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:08Français Rebranchement des tuyaux d'eau Une fois que vous avez réussi à faire passer le réfrigérateur, raccordez à nouveau les tuyaux d'eau.

• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes.

• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent.

• Après avoir rebranché les tuyaux d'eau, poussez-les sous le meuble et disposez- les sur le crochet. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
