RS21HFLFH - Réfrigérateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale brute	550 litres
Capacité nette du réfrigérateur	360 litres
Capacité nette du congélateur	190 litres
Dimensions (L x P x H)	Samsung RS21HFLFH - 912 x 734 x 1780 mm
Poids	100 kg
Classe énergétique	A+
Système de refroidissement	Froid ventilé
Niveau sonore	42 dB
Fonctionnalités supplémentaires	Distributeur d'eau, distributeur de glace
Entretien	Nettoyage régulier des joints et des bacs
Garantie	2 ans
Consommation annuelle d'énergie	400 kWh

FOIRE AUX QUESTIONS - RS21HFLFH SAMSUNG

Pourquoi mon réfrigérateur SAMSUNG RS21HFLFH ne refroidit-il pas correctement ?

Assurez-vous que le thermomètre est réglé à la bonne température. Vérifiez également que les portes ferment correctement et qu'il n'y a pas d'obstruction à l'intérieur.

Comment dégivrer mon réfrigérateur SAMSUNG RS21HFLFH ?

Débranchez le réfrigérateur et laissez la glace fondre naturellement. Placez des serviettes pour absorber l'eau. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Que faire si le réfrigérateur émet un bruit étrange ?

Vérifiez si le réfrigérateur est de niveau et assurez-vous qu'il n'y a pas d'objets en contact avec le compresseur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer les filtres à air du SAMSUNG RS21HFLFH ?

Retirez le filtre à air et nettoyez-le à l'eau tiède savonneuse. Rincez soigneusement et laissez sécher avant de le remettre en place.

Mon réfrigérateur SAMSUNG RS21HFLFH a une odeur désagréable, que faire ?

Videz le réfrigérateur et nettoyez-le avec un mélange d'eau et de bicarbonate de soude. Vérifiez également les aliments périmés et jetez-les.

Comment régler la température de mon réfrigérateur SAMSUNG RS21HFLFH ?

Utilisez le panneau de contrôle numérique pour ajuster la température du réfrigérateur et du congélateur. Réglez-le entre 2°C et 5°C pour le réfrigérateur et -18°C pour le congélateur.

Que faire si l'écran LCD du réfrigérateur ne s'allume pas ?

Vérifiez si le réfrigérateur est branché et que la prise fonctionne. Si tout semble en ordre, contactez le service après-vente pour un diagnostic.

Est-il normal que de la condensation apparaisse à l'intérieur du réfrigérateur ?

Un peu de condensation peut être normal, surtout par temps chaud. Assurez-vous que les aliments sont bien couverts et évitez d'ouvrir la porte trop souvent.

Comment puis-je savoir si le compresseur fonctionne correctement ?

Écoutez le bruit du compresseur. Il doit fonctionner régulièrement. Si vous n'entendez pas de bruit ou si le réfrigérateur ne refroidit pas, contactez le service après-vente.

MODE D'EMPLOI RS21HFLFH SAMSUNG

Ce manuel est en papier recyclé à 100%.

Français

Imaginez les possibilités

Merci d'avoir acheté un produit Samsung.

Appareil en pose libre

Consignes de sécurité

CONSIGNES DE SECURITE

- Avant de mettre l'appareil en service, lisez attentivement ce mode d'emploi et conservez-le pour pouvoir vous y référer ultérieurement.

- Ce manuel étant commun à plusieurs modèles, les caractéristiques de votre réfrigérateur peuvent légèrement différer de celles présentées ci-dessous.

- N'utilisez cet appareil que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité.

- Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

PICTOGRAMMES DE DANGER ET D'ALERTE

DANGER	Le non-respect de cette consigne peut engendrer une blessure grave ou mortelle.
ATTENTION	Le non-respect de cette consigne peut engendrer une blessure corporelle ou un dommage matériel.

AUTRES PICTOGRAMMES

	Action interdite.
	Démontage interdit.
	Contact interdit.

02_ consignes

	Consigne à respecter.
	Coupure de l'alimentation électrique de l'appareil.
	Mise à la terre de l'appareil pour éviter une électrocution.
	Réparation à effectuer par un professionnel.

Ces pictogrammes visent à éviter toute blessure aux utilisateurs de l'appareil.

Veuillez respecter ces consignes. Après les avoir lues attentivement, veuillez les conserver pour toute consultation ultérieure.

• Avant toute utilisation, cet appareil doit être correctement installé et positionné conformément aux instructions fournies.
• Utilisez cet appareil uniquement dans le but pour lequel il a été conçu, conformément aux instructions fournies dans ce mode d'emploi.
• Toute réparation doit être effectuée par un professionnel qualifié.
• Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R-600a ou R-134a. Pour connaître le type de fluide utilisé, consultez l'étiquette apposée sur le compresseur à l'arrière de l'appareil ou la plaque signalétique à l'intérieur du réfrigérateur.

- Dans le cas du réfrigérant R-600a, il s'agit d'un gaz naturel à haute compatibilité avec l'environnement, c'est-à-dire cependant qu'il est aussi un combustible. Lors du transport et de l'installation de l'appareil, veillez à n'endommager aucune pièce du circuit de réfrigération.

- Toute fuite pourrait enflammer le fluide frigorigène ou provoquer des lésions oculaires. Si vous détectez une fuite, n'utilisez aucun objet susceptible de produire une flamme ou une étincelle. Aérez la pièce pendant plusieurs minutes.

- Pour éviter la formation d'un mélange gazair inflammable en cas de fuite du circuit de réfrigération, installez l'appareil dans une pièce dont le volume est adapté à la quantité de fluide frigorigène utilisée.

• Ne mettez jamais en service un appareil endommagé.
  En cas de doute, contactez votre revendeur.
• Prévoyez 1m^3 pour 8 g de fluide R-600a.

• Cette information est indiquée sur la plaque signalétique interne de l'appareil.

• l'emballage du produit en respectant les règles écologiques en vigueur.

• Débranchez l'appareil du secteur avant de remplacer les ampoules.
• Dans le cas contraire, vous pourriez vous électrocuter.

Avis CE

Ce produit est conforme aux directives relatives à la basse tension (2006/95/CE), à la compatibilité électromagnétique (2004/108/CE), à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) (2011/65/EU), au Règlement délégué de la Commission (UE) N° 1060/2010 et à l'éco-conception (2009/125/CE) mises en place par le règlement (CE) N° 643/2009 de l'Union européenne. (Uniquement pour les produits commercialisés dans les pays européens)

CONSIGNES DE SÉCURITÉ IMPORTANTES

- N'installez pas l'appareil dans une pièce humide ou un endroit où il est susceptible d'entrer en contact avec l'eau.

• Un défaut d'isolation des composants électriques pourrait entraîner une électrocution ou un incendie.
• N'installez pas l'appareil dans un endroit directement exposé au soleil ou à proximité d'une source de chaleur (cuisinière, radiateur, etc.).
• Ne branchez pas cet appareil sur une multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique individuelle délivrant une tension conforme à la valeur indiquée sur la plaque signalétique de l'appareil.
• Ainsi, votre appareil fonctionnera dans les meilleures conditions et vous éviterez tout risque de surcharge des circuits électriques et d'incendie.
• Assurez-vous que la fiche n'est pas écrasée ou n'a pas été endommagée en installant la face arrière de votre appareil trop près du mur.
• Évitez de plier le cordon d'alimentation de manière excessive ou de le coincer sous un meuble lourd.
• Vous pourriez provoquer un incendie.
• Tout cordon endommagé ou dénudé doit être immédiatement remplacé ou réparé par le fabricant ou par un technicien qualifié.
• N'utilisez jamais un cordon présentant des craquelures ou des signes d'usure.
• S'il est endommagé, faites-le immédiatement remplacer par le fabricant ou un technicien qualifié.
• Lorsque vous déplacez l'appareil, veillez à ne pas écraser ou endommager le cordon d'alimentation.

• Si vos mains sont mouillées, essuyez-les avant de raccorder l'appareil au secteur.

• Avant tout travail de nettoyage ou de réparation, débranchez l'appareil.

• Utilisez un chiffon sec pour nettoyer la fiche d'alimentation.
• Retirez la poussière et les corps étrangers des broches.
• Une fiche mal entretenue peut provoquer un incendie.
• Si l'appareil est débranché, attendez quelques minutes avant de le rebrancher.
• Si la prise secteur est mal fixée au mur, ne branchez pas la fiche d'alimentation.
• Vous risqueriez de vous électrocuter ou de provoquer un incendie.
• Une fois l'appareil installé, la prise d'alimentation doit être facilement accessible.
  • L'appareil doit être mis à la terre.
• Cette opération a pour but d'empêcher toute dissipation de puissance ou toute électrocution engendrée par une fuite de courant.
• Ne reliez jamais la terre de l'appareil à une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre.
• Une mise à la terre incorrecte peut créer un risque d'électrocution.
• Ne tentez pas de démonter ou de réparer l'appareil.
• Vous pourriez déclencher un incendie, provoquer un dysfonctionnement et/ou vous blesser.
• Si vous détectez une odeur anormale ou de la fumée, débranchez immédiatement la prise d'alimentation et contactez le centre technique Samsung Electronics le plus proche.
• Veillez à ne pas obstruer les orifices de ventilation internes et externes.
• N'accélérez pas le processus de dégivrage à l'aide d'appareils ou de méthodes autres que ceux préconisés par le fabricant.
• N'endommagez pas le circuit de réfrigération.
• Ne placez pas et n'utilisez pas d'appareils électriques à l'intérieur du réfrigérateur/congélateur, sauf s'ils sont préconisés par le fabricant.
• L'utilisation de cet appareil par des enfants ou des personnes non valides nécessite, de préférence, la présence d'une autre personne.
• Celle-ci s'assurera, par exemple, que les enfants ne jouent pas avec le réfrigérateur ou le congélateur.
• Ne laissez pas les enfants jouer avec la porte. Ils risqueraient de se blesser.
• Si vos mains sont mouillées, essuyez-les avant de toucher les parois internes du congélateur ou les produits qui y sont entreposés.
• Des gelures pourraient se former.
• En cas d'inutilisation prolongée, débranchez la prise d'alimentation.
• Un problème d'isolation pourrait engendrer un incendie.
• Évitez de poser des objets sur le réfrigérateur.

consignes _03

- L'ouverture ou la fermeture de la porte pourrait provoquer la chute de ces objets susceptibles de vous blesser ou d'endommager l'appareil.

CONSIGNES DE SÉCURITÉ

ATTENTION
- Cet appareil a été conçu dans l'unique but de conserver des aliments dans un environnement domestique.
- Nous vous conseillons de respecter les délais de conservation indiqués. Reportez-vous aux instructions correspondantes.
- Afin d'éviter que les bouteilles ne tombent, il est conseillé de les regrouper entre elles.
- Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur.
- Ne placez pas de bouteilles ou de récipients en verre dans le congélateur.
- Lorsque le contenu se congèle, le verre peut casser et provoquer des blessures.
- Ne vaporisez pas de gaz inflammable à proximité de l'appareil.
- Vous pourriez provoquer une explosion ou un incendie.
- Evitez d'asperger directement de l'eau à l'intérieur ou à l'extérieur de l'appareil.
- Vous pourriez vous électrocuter ou provoquer un incendie.
- N'entreposez pas de substances volatiles ou inflammables à l'intérieur de l'appareil.
- Le stockage d'essence, de solvant, d'alcool, d'éther, de GPL ou d'un autre produit similaire pourrait provoquer une explosion.
- En cas d'inutilisation prolongée, veuillez vider le réfrigérateur et l'éteindre.
- N'entreposez pas de substances pharmaceutiques, d'équipements scientifiques ou de produits sensibles aux variations de température, dans le réfrigérateur.
- Les produits nécessitant un contrôle de température rigoureux ne doivent pas être stockés dans cet appareil.
- Évitez de poser un récipient d'eau sur le réfrigérateur.
- En cas d'éclaboussures, vous pourriez vous électrocuter ou provoquer un incendie.
- N'appliquez pas de choc violent ou de force excessive sur la surface du verre.
- Risque de dommages corporels ou matériels.

CONSIGNES DE NETTOYAGE

• N'introduisez jamais vos doigts ni aucun objet dans l'orifice du distributeur d'eau ou la conduite d'éjection de glace.
• Vous pourriez vous blesser ou endommager le système de distribution.
• Pour nettoyer la fiche d'alimentation, utilisez un chiffon sec et retirez la poussière et les corps étrangers présents dans les broches.

04_ consignes

• Une fiche mal entretenue peut provoquer un incendie.
• Si l'appareil est débranché, attendez au moins 5 minutes avant de le rebrancher.

CONSIGNES DE MISE AU REBUT

• Avant de vous débarrasser de votre réfrigérateur, retirez les portes, les joints de portes et les mécanismes de fermeture afin d'éviter qu'un enfant ou un animal ne reste enfermé à l'intérieur de l'appareil.
• Laissez les clayettes en place pour empêcher les enfants de rentrer dans l'appareil.
• Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R-600a ou R-134a. Pour connaître le type de fluide utilisé, consultez l'étiquette apposée sur le compresseur à l'arrière de l'appareil ou la plaque signalétique à l'intérieur du réfrigérateur. Si l'appareil contient un gaz inflammable (fluide frigorigène R-600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée.
• Cet appareil contient également une mousse isolante en cyclopentane. Les gaz contenus dans le matériau isolant doivent être éliminés selon une procédure spécifique. Contactez les autorités locales pour connaître la procédure de mise au rebut adaptée à ce type de produit. Avant la mise au rebut, vérifiez que les tuyaux situés à l'arrière de l'appareil sont en bon état. L'ouverture des tuyaux doit s'effectuer dans un lieu aéré.

En cas de coupure d'alimentation, essayez de contacter votre fournisseur d'électricité pour connaître la durée approximative de la panne.

En cas de coupure de courant inférieure à 2 heures, la température de votre appareil restera inchangée.

Vous devez alors minimiser le nombre d'ouvertures de portes.

Si la coupure se prolonge au-delà de 24 heures, retirez tous les aliments congelés.

Si les portes sont équipées de verrous ou de serrures, conservez les clés hors de portée des enfants et tenez-les à l'écart de l'appareil.

CONSEILS SUPPLÉMENTAIRES

- Après l'installation, attendez 2 heures avant d'utiliser l'appareil.

• Afin de garantir des performances optimales :
• Ne plaquez pas les aliments contre les orifices situés au fond de l'appareil. Vous risqueriez d'empêcher la circulation de l'air dans le congélateur.

• Emballez les aliments correctement ou placez dans des récipients hermétiques avant de les mettre au réfrigérateur ou au congélateur.

• Ne placez pas les aliments à congeler à côté d'aliments déjà congelés.

• Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur.
• Respectez la fréquence de stockage maximale et les dates de péremption des produits congelés.
• Si vous vous absentez pendant moins de 3 semaines, il n'est pas nécessaire de débrancher l'appareil. Si vous vous absentez plus de 3 semaines, videz le réfrigérateur. Débranchez-le, nettoyez-le et essuyez-le.
• En cas de coupure de courant inférieure à 2 heures, la température de votre appareil restera inchangée. Vous devez alors minimiser le nombre d'ouvertures de portes. Si la coupure se prolonge au-delà de 24 heures, retirez tous les aliments congelés.
• Si une clé est fournie avec l'appareil, gardez-la hors de portée des enfants et tenez-la à l'écart de l'appareil.
• L'appareil peut fonctionner de manière irrégulière (décongélation éventuelle de son contenu ou température devenue trop élevée dans le congélateur) s'il est resté pendant une période prolongée au-dessous de la limite inférieure de la plage de températures pour laquelle il a été conçu.
• Évitez les denrées facilement périssables à basse température (les bananes ou les melons, par exemple).
• Veillez à replacer le bac à glaçons correctement afin d'obtenir des performances optimales.
• Votre appareil est équipé d'un système de dégivrage automatique. Par conséquent, aucun dégivrage manuel n'est requis.
• La hausse de température constatée durant le dégivrage est conforme aux normes ISO en vigueur. Toutefois, pour prévenir une augmentation excessive de la température des aliments congelés lors de la décongélation de l'appareil, alors emballez les aliments congelés dans plusieurs couches de papier (par ex. du papier journal).

CONSEILS POUR ÉCONOMISER DE L'ÉNERGIE

• Installez l'appareil dans un endroit sec et bien aéré. Veillez à ce qu'il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d'une source de chaleur (par exemple un radiateur).
• N'obstruez jamais les fentes ou les grilles de ventilation de l'appareil.
• Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.
• Placez les aliments congelés dans le réfrigérateur afin de les décongeler. Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.
• Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps. Plus la durée d'ouverture est courte, moins la quantité de glace formée dans le congélateur est importante.
• Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation.
• Ne baissez pas inutilement la température intérieure.
• Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué.

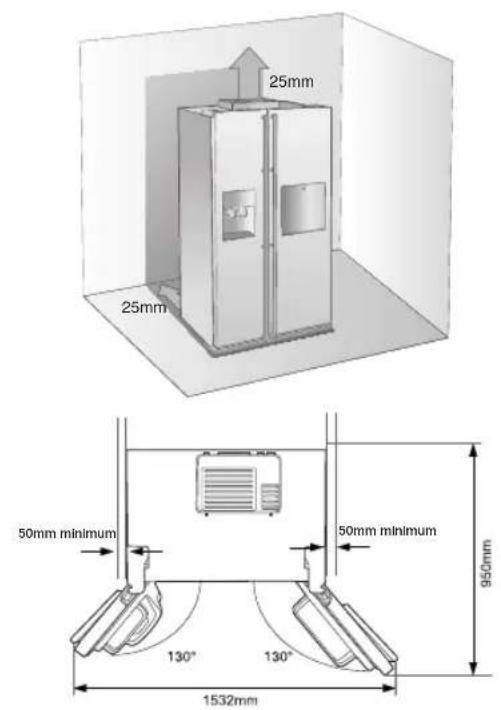

• Laissez un espace suffisant tout autour de l'appareil au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie.
• Pour garantir une utilisation efficace de l'énergie, veuillez respecter la disposition indiquée par le fabricant pour tous les éléments (paniers, clayettes et bacs).

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que :

• zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ;
• fermes et clients d'hôtels, motels et autres environnements de type résidentiels ;
• environnement de type « chambres d'hôtes » ;
• applications de restauration et collectives similaires.

Sommaire

INSTALLATION DE VOTRE RÉFRIGÉRATEUR SIDE-BY-SIDE 06

FONCTIONNEMENT DE VOTRE RÉFRIGÉRATEUR SIDE-BY-SIDE 15

DÉPANNAGE 21

consignes _05

Installation de votre réfrigérateur Side-By-Side

PRÉPARATION DE L'INSTALLATION

Félicitations ! Vous venez d'acquérir un réfrigérateur Side-By-Side de Samsung.

Nous espérons que ses fonctions innovantes répondront à toutes vos attentes.

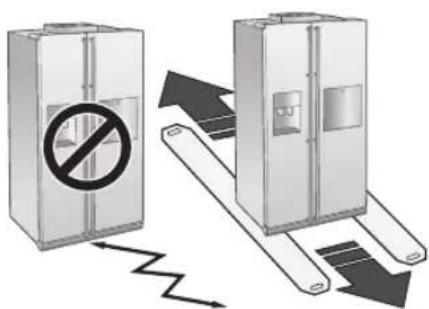

Choix du lieu d'installation

• La pièce doit disposer d'une arrivée d'eau.
• La pièce ne doit pas être exposée à la lumière du soleil.
• Le sol de la pièce doit être parfaitement horizontal.
• La pièce doit offrir un espace suffisant pour l'ouverture des portes du réfrigérateur.
• Un espace minimum est requis. Voir les illustrations ci-dessous.
• Assurez-vous de pouvoir déplacer l'appareil librement pour des besoins de maintenance et d'entretien.

- Prévoyez un espace suffisant tout autour de l'appareil lors de son installation. Vous réduirez ainsi sa consommation électrique.

• N'installez pas l'appareil dans une pièce où la température est inférieure à 10°C.
• Débranchez la ligne d'arrivée d'eau AVANT de démonter la porte du congélateur. Voir la section "Débranchement de la ligne d'arrivée d'eau".

Pendant l'installation, à l'occasion d'une réparation ou en cas de nettoyage de l'arrière du réfrigérateur, tirez et replacez l'appareil en le déplaçant sur une ligne droite.

Si nécessaire, vous pouvez démonter les portes du réfrigérateur pour faciliter son transport.

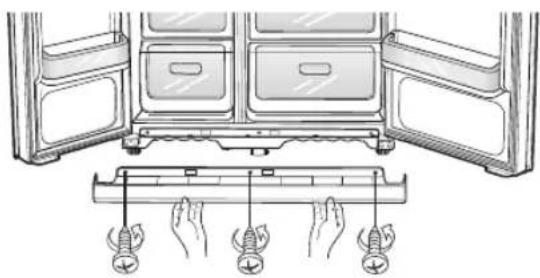

1. Démontage de la plinthe avant

Ouvrez les portes du congélateur et du réfrigérateur puis dévissez la plinthe.

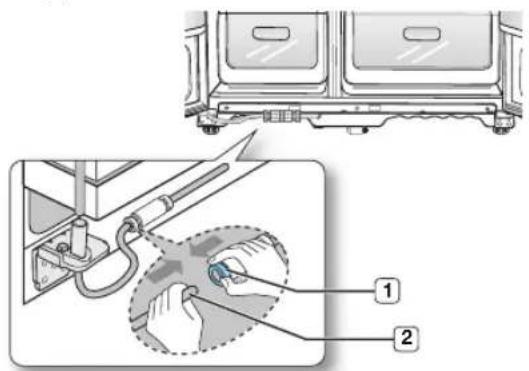

Débranchement de la ligne d'arrivée d'eau

1. Appuyez sur la bague du raccord ① et tirez la conduite d'arrivée d'eau ② dans le sens opposé.

Ne coupez pas la conduite d'eau. Retirez-la délicatement du raccord.

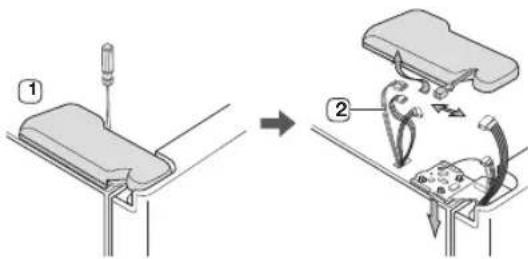

2. Démontage de la porte du congélateur

Veuillez vérifi er les points ci-dessous.

• Soulevez la porte de façon parfaitement verticale afi n de ne pas endommager les charnières.
• Veillez à ne pas pincer la conduite d'eau et le faisceau de câble de la porte.

• Posez les portes sur une surface protégée pour éviter de les rayer ou de les endommager.

• Fermez la porte du congélateur, retirez le capot de la charnière supérieure ① à l'aide d'un tournevis puis débranchez délicatement les câbles ②.

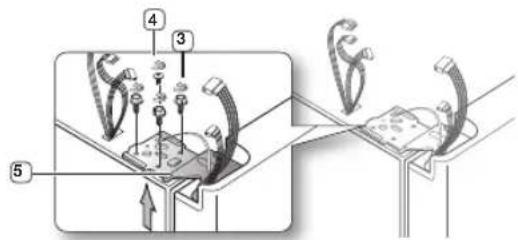

1. Retirez les vis 3 de la charnière et la vis de terre 4 puis démontez la charnière supérieure 5. Veillez à maintenir fermement la porte lorsque vous la démontez.

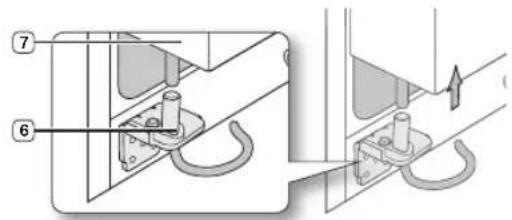

1. Dégagez la porte de la charnière inférieure 6 en la soulevant verticalement 7.

Veillez à ne pas pincer la conduite d'eau et le faisceau de câble de la porte.

1. Retirez la charnière inférieure 8 à l'aide d'une clé hexagonale.

8

installation_07

Démontage de la porte du réfrigérateur

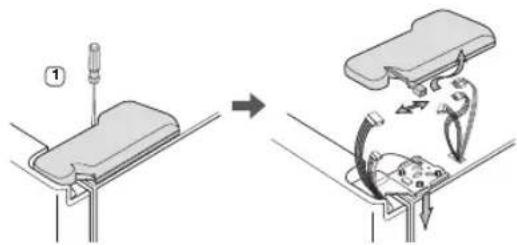

1. Fermez la porte et retirez le capot de la charnière supérieure ① à l'aide d'un tournevis.

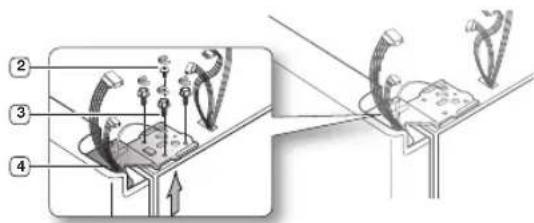

1. Retirez les vis ② de la charnière et la vis de terre ③ puis démontez la charnière supérieure ④. Veillez à maintenir fermement la porte lorsque vous la démontez.

1. Dégagez la porte de la charnière inférieure 5 en la soulevant verticalement 6.

1. Retirez délicatement la charnière inférieure 7 de son support 8.

Une fois le réfrigérateur correctement installé, remettez les portes en place.

Montage de la porte du congélateur

1. Remettez la porte du congélateur en place en insérant la conduite ① dans l'angle inférieur de la porte puis dans l'orifice de la charnière inférieure ②. Tirez délicatement la conduite vers le bas afin qu'elle soit parfaitement tendue.

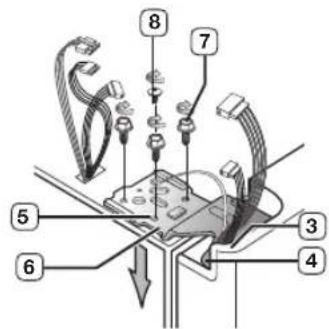

1. Insérez la tige 3 de la charnière supérieure dans l'orifice de 4 l'angle de la porte du congélateur. Assurez-vous que les trous de la charnière supérieure 5 et de l'armoire 6 sont alignés. Remettez les vis de la charnière 7 et la vis de terre 8 en place. Rebranchez les câbles.

1. Remettez le capot 9 en place sur la charnière supérieure 10 et vissez-le.

9 10

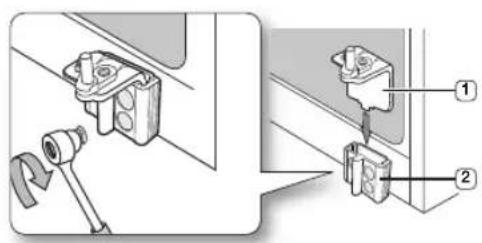

Montage de la porte du réfrigérateur

1. Insérez la charnière inférieure ① dans son support ②.

1. Enclenchez la porte du réfrigérateur 3 sur la charnière inférieure 4.

1. Insérez la tige 5 de la charnière supérieure dans l'orifice de la charnière 6.

Assurez-vous que les trous de la charnière supérieure 7 et de l'armoire 8. sont alignés. Remettez les vis de la charnière 9 et la vis de terre 10 en place.

1. Remettez le capot 11 en place sur la charnière supérieure 12 et vissez-le.

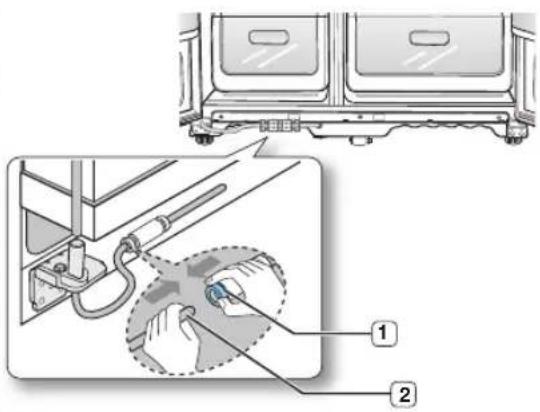

Montage de la ligne d'arrivée d'eau

1. Insérez la conduite ② dans le raccord ①.

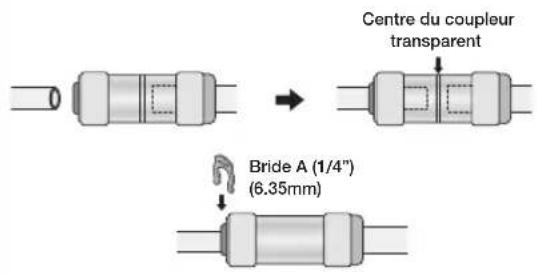

1. Le tuyau d'eau doit être inséré jusqu'au centre du coupleur transparent afin d'éviter toute fuite d'eau au niveau du distributeur.

2. Insérez la bride dans l'emplacement prévu à cet effet et vérifiez qu'elle maintient fermement le tuyau.

Centre du couleur transparent Bride A (1/4") (6.35mm)

Montage de la plinthe avant

Avant de fi xer la plinthe, assurez-vous que le raccord ne présente aucune fuite. Vissez la plinthe, comme indiqué dans l'illustration.

installation_09

MISE À NIVEAU DU RÉFRIGÉRATEUR

Une fois les portes installées, vous devez vous assurer que le réfrigérateur est parfaitement de niveau avant de procéder aux derniers réglages. Si le réfrigérateur n'est pas de niveau, les portes ne pourront pas être correctement ajustées.

La façade du réfrigérateur peut également être ajustée.

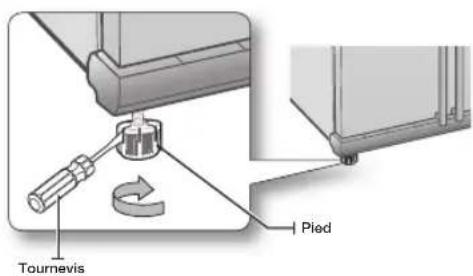

La porte du congélateur est plus basse que celle du réfrigérateur

Insérez un tournevis à lame plate dans l'encoche de la Patte, tournez-le dans le sens des aiguilles d'une montre ou à l'inverse pour niveler le congélateur.

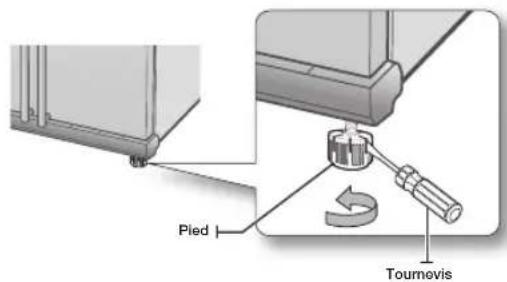

La porte du congélateur est plus haute que celle du réfrigérateur

Insérez un tournevis à lame plate dans l'encoche de la Patte, tournez-le dans le sens des aiguilles d'une montre ou à l'inverse pour niveler le réfrigérateur.

Si vous devez effectuer des réglages précis, reportez-vous à la section suivante.

RÉALISATION DE RÉGLAGES MINEURS SUR LES PORTES

Avant toute chose, vérifi ez que le réfrigérateur est de niveau. Si nécessaire, reportez-vous à la section précédente.

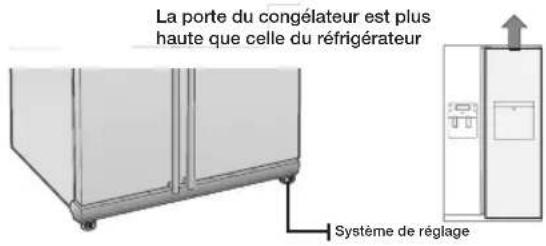

La porte du congélateur est plus haute que celle du réfrigérateur Système de réglage

La procédure de réglage est valable pour les deux cas. Ouvrez les portes et réglez-les l'une après l'autre, comme indiqué ci-dessous :

1. Dévissez l'écrou 1 de la charnière inférieure jusqu'à ce qu'il atteigne l'extrémité du boulon 2.

3 Clé 2 Boulon 1 Écrou

Quand vous déverrouillez l'écrou 1, assurez-vous d'utiliser la clé Allen fournie 3 pour desserrer le verrou 2 dans le sens inverse des aiguilles d'une montre. You should then be able to unscrew the nut.

1. Réglez la hauteur des portes en faisant pivoter le boulon ② vers la gauche ou la droite

3 Clé 2 Boulon

Si vous pivotez le boulon vers la gauche , la porte monte.

1. Une fois les réglages effectués, faites pivoter l'écrou 1 vers la gauche jusqu'à ce

3 Clé 2 Boulon 1 Écrou

qu'il arrive en butée sur le boulon.

Serrez le boulon à l'aide de la clé 3 pour bloquer le boulon 1.

Si l'écrou n'est pas correctement bloqué, le boulon risque de se desserrer.

CONTROLE DE L'ARRIVÉE D'EAU DU DISTRIBUTEUR (EN OPTION)

Votre nouveau réfrigérateur Samsung est équipé d'un distributeur d'eau. Par mesure d'hygiène, les particules étrangères sont retenues par un fi ltre à eau. Cependant, ce fi ltre ne stérilise pas l'eau et ne détruit pas les micro-organismes. Vous devez alors vous procurer un système de purifi cation d'eau. Pour garantir le fonctionnement de la fabrique de glace, une pression d'eau de 138 à 862 Kpa est nécessaire. Cette pression permet de remplir un gobelet de 170 cc en 10 secondes. Si la pression d'eau est insuffi sante (inférieure à 138 Kpa), vous devez installer une pompe de surpression. Assurez-vous que le réservoir d'eau se remplit correctement. Pour ce faire, actionnez le levier du distributeur jusqu'à ce que l'eau s'écoule.

Les kits d'installation de l'arrivée d'eau sont inclus avec l'appareil. Vous les trouverez dans le compartiment congélation.

Vous devez utiliser les nouveaux tuyaux fournis avec l'appareil et ne pas réutiliser les anciens.

INSTALLATION DE L'ALIMENTATION EN EAU

Pour le modèle intérieur

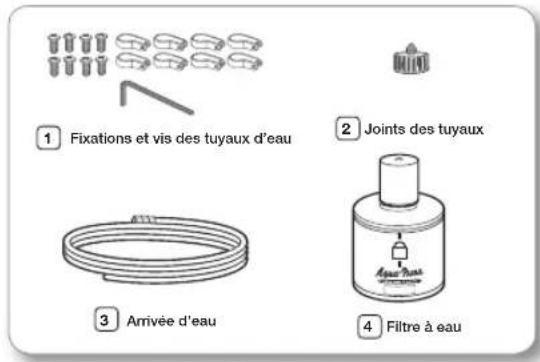

Composants pour l'installation des tuyaux d'arrivée d'eau.

① Fixations et vis des tuyaux d'eau ② Joints des tuyaux ③ Arrivée d'eau ④ Filtre à eau

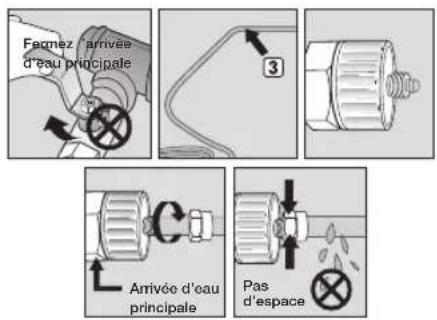

Branchement de l'arrivée d'eau

1. Tout d'abord, fermez le réseau principal de distribution d'eau.
2. Repérez la conduite d'eau potable froide la plus proche.
3. Suivez les instructions d'installation de l'arrivée d'eau.

ATTENTION

Le tuyau d'eau doit être raccordé sur une conduite d'eau froide. Si vous le raccordez au tuyau d'eau chaude, cela peut causer un dysfonctionnement du purificateur.

1. Après avoir connecté le réseau de distribution d'eau au filtre d'eau, réactivez votre distributeur principal d'eau et laissez couler 1L environ pour filtrer et amorcer le filtre d'eau.

Raccordement du tuyau d'arrivée d'eau sur le réfrigérateur

1. Démontez le tuyau d'arrivée d'eau, retirez le bouchon et mettez l'écrou de serrage en place.
2. Raccordez le tuyau du réfrigérateur au kit d'installation de l'arrivée d'eau fourni.
3. Vissez l'écrou sur le raccord. Les deux éléments doivent être correctement serrés.
4. Ouvrez l'arrivée d'eau et vérifiez la présence de fuites.

Arrivée d'eau

D'espace

Raccordez le réfrigérateur à une arrivée d'eau potable uniquement.

Pour réparer ou démonter l'arrivée d'eau, découpez le tube sur 6.5 mm afi n que celui-ci s'ajuste parfaitement et ne présente aucune fuite.

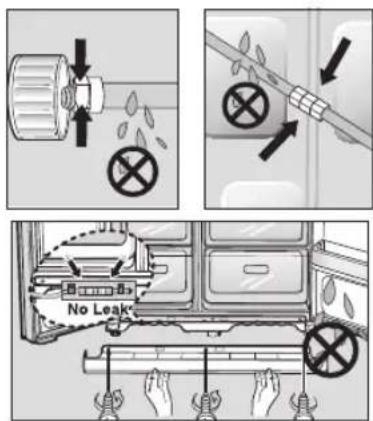

Avant toute utilisation, vous devez vérifi er les éventuelles fuites dans ces zones.

installation

• La garantie Samsung ne couvre pas l'INSTALLATION DE LA LIGNE D'ALIMENTATION EN EAU.
• Cette opération reste à la charge du client, à moins que le coût de celle-ci ne soit inclus dans le prix de vente.
• Pour effectuer cette installation, veuillez faire appel à un plombier ou à un installateur qualifié.
• En cas de fuites dues à une installation incorrecte, veuillez contacter votre installateur.

No Leak

INSTALLATION DU DISTRIBUTEUR D'EAU

Pour le modèle extérieur

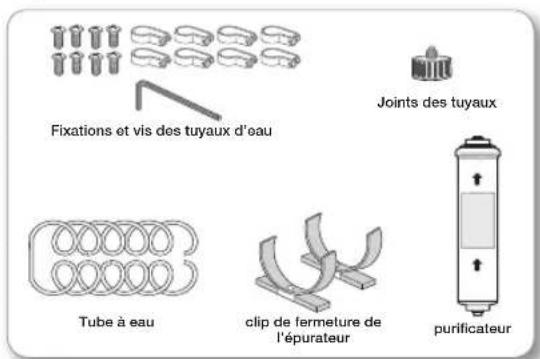

Composants pour l'installation des tuyaux d'arrivée d'eau.

Fixations et vis des tuyaux d'eau Joints des tuyaux Tube à eau clip de fermeture de l'épurateur purificateur

Connectez la conduite d'eau au coupleur et au robinet

1. Fermez le robinet d'eau principal
2. Connectez le coupleur « A » au robinet

ATTENTION

Le tuyau d'eau doit être raccordé sur une conduite d'eau froide. Si vous le raccordez au tuyau d'eau chaude, cela peut causer un dysfonctionnement du purifi cateur.

NOTE SUR LA GARANTIE

L'installation de cette ligne d'eau n'est pas couverte par la garantie du fabricant du réfrigérateur/ congélateur ou de l'appareil à glaçons. Suivez soigneusement ces nstructions afi n de minimiser le risque d'une grave fuite d'eau.

REMARQUE :

Si le raccord ne s'adapte pas sur le robinet, adressezvous au service après-vente le plus proche pour vous procurer les raccords adéquats.

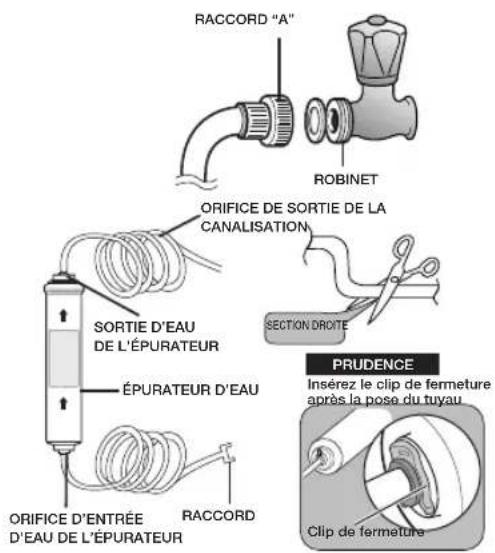

Choix de l'emplacement où vous souhaitez installer le purifi cateur (modèle avec purifi cateur)

• Si vous souhaitez relier l'entrée et la sortie d'eau du purificateur pendant l'installation de celui-ci, reportez-vous à la figure de référence ci-contre.
• Mesurez la distance entre le purificateur et le robinet d'eau froide.
  Coupez le tuyau relié au purificateur de façon à obtenir la longueur nécessaire.

12 installation

RACCORD "A" ROBINET ORIFICE DE SORTIE DE LA CANALISATION SECTION DROITE SORTIE D'EAU DE L'ÉPURATEUR ÉPURATEUR D'EAU ORIFICE D'ENTRÉE D'EAU DE L'ÉPURATEUR RACCORD PRUDENCE Insérez le clip de fermeture après la pose du tuyau Clip de fermeture

Procédure de remplacement

1. Coupez l'arrivée d'eau
2. Marquez le sens du flux sur le filtre
3. Insérez le tuyau d'arrivée d'eau dans l'entrée du filtre jusqu'au bout.

SENS DU FLUX ENTRÉE DE L'ARRIVÉE D'EAU PERMÉABILITÉ

Note : veuillez vous assurez que la coupe est bien droite et non pas oblique, autrement vous aurez des fuites.

1. Une fois le tuyau inséré, serrer fermement les clips Les clips fixent le tuyau

1. Ouvrez l'arrivée d'eau et contrôler la présence de fuites En cas de fuites, répétez les étapes 1, 2, 3, 4. Si les fuites persistent, cessez d'utiliser le produit et contactez votre revendeur.
2. Rincez le filtre pendant au moins 5 minutes avant de l'utiliser.

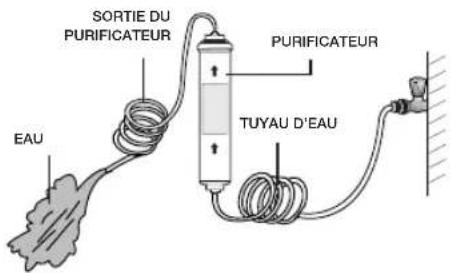

Elimination des résidus éventuels dans le purifi cateur (modèle avec purifi cateur)

• Ouvrez le robinet d'eau principal et vérifiez que l'eau coule par le tuyau d'eau à l'entrée du purificateur.
• Si l'eau ne coule pas par le tuyau, vérifiez que le robinet est bien ouvert.
• Laissez le robinet ouvert jusqu'à ce que de l'eau propre en sorte et que tout résidu ayant pu s'accumuler pendant la fabrication soit évacué.

SORTIE DU PURIFICATEUR PURIFICATEUR EAU TUYAU D'EAU

Fixation du clip de fermeture de l'épurateur

- Tenez le clip de fermeture de l'épurateur dans la position appropriée (sous l'évier par ex.) et fixez-le solidement en place avec les vis.

CLIP DE FERMETURE DE L'ÉPURATEUR

Fixation du purifi cateur

- ixez le purificateur dans sa position, comme illustré sur la figure ci-contre.

TUYAU D'EAU CLIP DE FERMETURE DE 'ÉPURATEUR ÉPURATEUR

installation_13

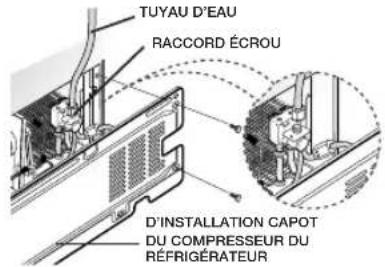

Raccordement du tuyau d'arrivée d'eau sur le réfrigérateur

• Retirez le capot du compresseur à l'arrière du réfrigérateur.
• Raccordez le tuyau d'arrivée d'eau sur la soupape, comme illustré sur la figure.
• Une fois raccordé, vérifiez qu'il n'existe aucune fuite. Dans le cas contraire, recommencez le raccordement.
• Remontez le capot du compresseur du réfrigérateur.

TUYAU D'EAU RACCORD ÉCROU D'INSTALLATION CAPOT DU COMPRESSEUR DU RÉFRIGÉRATEUR

Fixation du tuyau d'eau

• A l'aide des colliers "A", fixez le tuyau sur la face arrière du réfrigérateur.
• Une fois le tuyau d'eau fixé, assurez-vous qu'il n'est pas trop plié, ni pincé ou écrasé.

COLLIER A TUYAU D'EAU

Purge du système d'alimentation en eau après installation du fi ltre

1. Ouvrez l'alimentation en eau principale et fermez le robinet d'arrivée d'eau.
2. Laissez couler l'eau du distributeur jusqu'à ce que celle-ci devienne parfaitement claire (approx. 1L). Cette opération permet de nettoyer le circuit d'alimentation en eau et d'en évacuer l'air.
3. Répétez cette opération autant de fois que nécessaire.
4. Ouvrez la porte du réfrigérateur et assurez-vous que le filtre ne présente aucune fuite.

Une fois le fi ltre remplacé, il est possible que l'eau sorte brièvement par à-coups du distributeur. Ce phénomène est dû à la présence de bulles d'air dans le circuit. En principe, ceci ne doit pas perturber le fonctionnement du distributeur.

14 installation

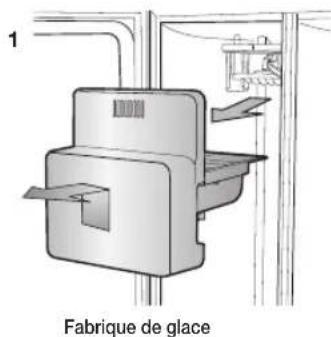

Vérifi cation du niveau d'eau dans le bac à glaçons. (EN OPTION)

1. Soulevez la fabrique de glace et retirezla délicatement du congélateur.

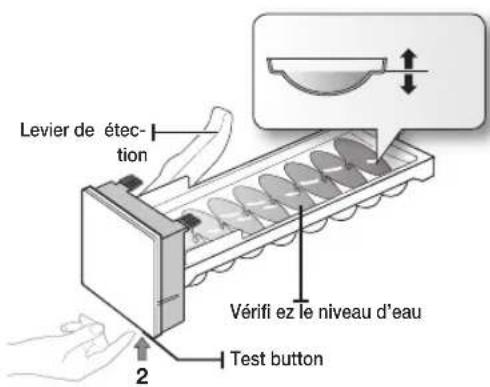

2. Si vous appuyez sur le bouton Test, le bac à glaçons se remplit d'eau. Vérifiez que le niveau d'eau est correct (voir l'illustration cidessous). Si le niveau est trop bas, les glaçons seront trop petits. Ceci est dû à un problème de pression d'eau insuffisante.
   Le réfrigérateur n'est pas en cause.

1 Fabrique de glace

Levier de étec- tion Vérifi ez le niveau d'eau Test button 2

Utilisation du réchauffeur anti-condensation

Lorsque le niveau d'humidité à l'intérieur est élevé, de la condensation peut se former autour de la station et du distributeur de boisson.

Actionnez le commutateur du réchauffeur anti-condensation pour retirer la condensation, et coupez-le lorsque la condensation a disparu.

RS21/23H** (en option)

Fonctionnement de votre réfrigérateur Side-By-Side

FONCTIONNEMENT DU RÉFRIGÉRATEUR

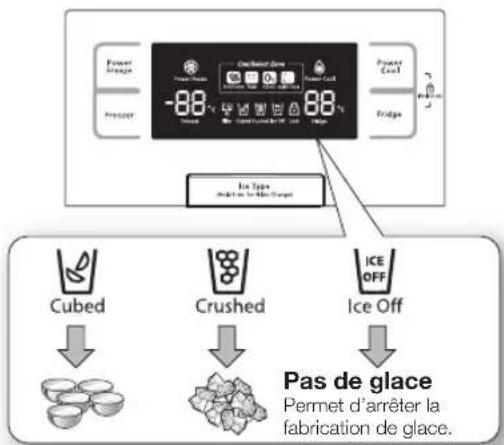

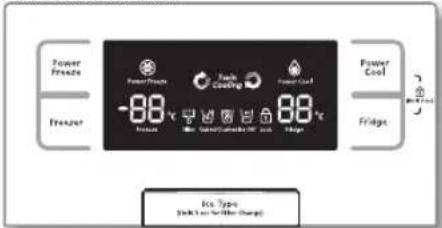

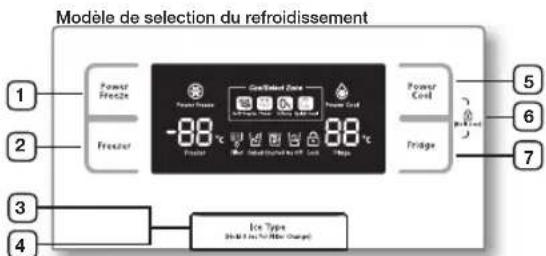

PANNEAU DE COMMANDE / AFFICHEUR NUMÉRIQUE

Modèle du distributeur

En cas de non-utilisation, il est normal que l'écran s'éteigne.

1 CONGÉLATION RAPIDE	Permet de congeler rapidement les aliments placés dans le congélateur. Cette fonction est utile pour congeler rapidement des denrées périsables ou abaisser la température du congélateur si celle-ci est trop élevée (si vous avez laissé la porte ouverte, par exemple).
2 TEMPÉRATURE DU FREEZER	Appuyez sur la touche Freezer pour régler la température du congélateur. Celle-ci peut être comprise entre -14°C et -25°C.

3FABRICATIONDE GLACE	Permet de lancer la fabrication de glaçons ou de glace pilée, ou de l'arrêter.
4REMPLACEMENTDU FILTRE	Lorsque vous remplacez le fi litre, maintenez cette touche enfoncée pendant 3 secondes pour remettre le système à zéro.
5POWERCOOL	Appuyez sur ce bouton pour réajuster rapidement le réfrigérateur à la température réglée.Appuyez à nouveau sur ce bouton afi n d'annuler le mode Power Cool.
6VERROUILLAGEENFANTS	En appuyant simultanément sur les touches Power cool et FRIGO pendant 3 secondes, toutes les touches seront bloquées. Le levier du distributeur d'eau et le levier des glaçons ne fonctionneront pas non plus. Pour annuler cette fonction, appuyez de nouveau sur ces 2 touches pendant 3 secondes.
7TEMPÉRATUREDURÉFRIGÉRATEUR	Appuyez sur la touche Fridge pour régler la température du réfrigérateur.Celle-ci peut être comprise entre 1°C et 7°C.

Lorsque vous utilisez l'option Congélation Intense, la consommation énergétique du réfrigérateur augmente.

N'oubliez pas de désactiver cette option si vous n'en avez pas besoin et de ramener le congélateur au réglage initial de la température.

Si vous voulez congeler une grande quantité d'aliments, activez la fonction Congélation Intense au moins 24 heures à l'avance.

RÉGLAGE DE LA TEMPÉRATURE

RÉGLAGE DE LA TEMPÉRATURE DU CONGÉLATEUR

Vous pouvez sélectionner une température comprise entre -14°C et -25°C. Appuyez sur la touche FREEZER jusqu'à ce que la température désirée s'affi che. Notez que certains aliments, tels que les glaces, peuvent commencer à fondre à partir de -16°C. Chaque pression sur la touche permet de régler la température entre -14°C et -25°C. Lorsque la température de -14°C est sélectionnée, toute pression sur la touche permet de repasser à la température de -25°C. Une fois le réglage effectué, la température du congélateur s'affi che au bout de cinq secondes. Cette valeur changera progressivement jusqu'à ce que la température sélectionnée soit atteinte.

RÉGLAGE DE LA TEMPÉRATURE DU RÉFRIGÉRATEUR

Vous pouvez sélectionner une température comprise entre 7°C et 1°C. Appuyez sur la touche Fridge jusqu'à ce que la température désirée s'affi che. La température se règle de la même façon que pour le congélateur. La température se règle de la même façon que pour le congélateur. Appuyez sur la touche Fridge pour régler la température du réfrigérateur. Une fois le réglage effectué, la température du réfrigérateur va changer progressivement jusqu'à ce que la valeur sélectionnée soit atteinte. La température est indiquée sur l'affi cheur numérique.

L'ouverture fréquente des portes ou la présence d'aliments tièdes ou chauds dans l'appareil peut entraîner une hausse de la température à l'intérieur du congélateur ou du réfrigérateur. Dans ce cas, l'affi cheur numérique clignote. L'affi cheur s'arrête de clignoter dès que le congélateur et le réfrigérateur retrouvent leur température d'origine. Si ce n'est pas le cas, vous devrez réinitialiser le réfrigérateur. Débranchez l'appareil, puis rebranchez-le au bout de 10 minutes.

UTILISATION DU DISTRIBUTEUR D'EAU ET DE GLACE

Appuyez sur la touche Ice Type pour sélectionner le type de glace désiré.

Power Image Pressure -88°C Crushed Zone Energy Storage Power Wall 88°C Bridge Ice Type Cold Ice to Ice Parcel Cubed Crushed Ice Off Pas de glace Permet d'arrêter la fabrication de glace.

Initialement, la glace est produite sous forme de glaçons.

La glace pilée est obtenue par broyage de ces glaçons dans la fabrique de glace.

Distributeur de glace

Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection de glace.

Distributeur d'eau

Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection d'eau.

- N'introduisez jamais vos doigts, vos mains ni aucun autre objet dans la réserve ou le bac à glace.

• Vous pourriez vous blesser ou endommager le système de distribution.
• N'introduisez jamais vos doigts ni aucun objet dans l'orifice du distributeur d'eau.
• Vous risqueriez de vous blesser.
• Utilisez uniquement la fabrique de glace fournie avec le réfrigérateur.
• Le raccordement à une arrivée d'eau doit être effectué par un technicien qualifié. Utilisez uniquement une arrivée d'eau potable.
• Pour faire marcher correctement la machine à glaçons, il vous faut une pression d'eau de 138 \~ 862 Kpa.

- Si vous n'utilisez pas le distributeur d'eau et de glace pendant une période prolongée, fermez le robinet d'arrivée d'eau.

• Vous éviterez ainsi tout risque de fuite.
• Essuyez toute trace d'humidité à l'intérieur de l'appareil et laissez les portes ouvertes.
• Vous éviterez ainsi l'apparition d'odeurs et de moisissures.

Pour obtenir plus d'espace, vous pouvez enlever le tiroir en haut comme cela n'a pas d'incidence sur les caractéristiques thermiques et mécaniques.

Un volume de stockage déclaré du compartiment d'entreposage des denrées congelées est calculé avec ce tiroir enlevé.

TIROIR COOLSELECT ZONE™

Quick Cool (Refroidissement rapide)

• Cette fonction est exclusive au compartiment CoolSelect Zone™.
• Elle permet de refroidir jusqu'à trois cannettes de boisson en une heure.
• Pour annuler cette fonction, appuyez une nouvelle fois sur la touche "Quick Cool". La température du compartiment CoolSelect Zone™ revient à son niveau précédent.
• Lorsque la fonction de refroidissement rapide prend fin, le réglage "Cool" est automatiquement sélectionné.

Thaw (Décongélation)

* *

• Une fois décongelés, les aliments doivent être consommés rapidement.
• Lors de la décongélation, les aliments sont soumis à des flux d'air chaud et froid dans le compartiment CoolSelect Zone™.
• Vous pouvez sélectionner une durée de décongélation appropriée (4, 6, 10 ou 12 heures) en fonction du poids des aliments.
• Une fois la décongélation terminée, le compartiment CoolSelect Zone™ revient en mode de refroidissement normal.
• Une fois décongelés, les aliments ne sont pas humides et restent fermes. Vous pouvez ainsi les découper plus facilement.
• Pour annuler la fonction de décongélation, appuyez sur n'importe quelle touche à l'exception de la touche "Thaw".
• Les durées de décongélation de la viande et du poisson sont indiquées ci-dessous (pour des portions de 2,5 cm d'épaisseur environ).
• To cancel this option, press any button except "Thaw".
• The approximate thawing time of meat and fish are shown below. (Based on 1 inch thickness)

DURÉE POIDS
4 heures 363 g
6 heures 590 g
10 heures 771 g
12 heures 1000 g

fonctionnement

17

La durée de décongélation peut varier en fonction de la taille et de l'épaisseur des portions. Les poids indiqués ci-dessus représentent le poids total des aliments stockés dans le compartiment CoolSelect Zone™. Exemple : La durée de décongélation de 400 g de boeuf et 600 g de poulet est de 10 heures. Ex) The total thawing time for 400g frozen beef and 600g frozen chicken will be 10 hours.

Avant d'enclencher la fonction de décongélation, retirez du compartiment CoolSelect Zone™ les aliments ne devant pas être décongelés.

• Si vous sélectionnez "Soft Freeze", la température du compartiment est réglée sur -50 C, quelle que soit la température définie pour le réfrigérateur.
• Cette fonction permet de conserver la viande et le poisson plus longtemps.
• La viande se découpe plus facilement et ne goutte pas.

Fonction Zero Zone (0°C) 0_c

• Si vous sélectionnez "Zero Zone", la température du compartiment CoolSelect Zone™ Drawer est maintenue à 0 o C, quelle que soit la température définie pour le réfrigérateur.
• Cette fonction permet de conserver les aliments fragiles (viandes, poissons, ...) plus longtemps.

Cool Refroidissement normal)

• Si vous sélectionnez "Cool", la température du compartiment sera identique à celle du réfrigérateur, comme indiqué sur le panneau d'affichage numérique principal et sur celui du compartiment.
• Le compartiment CoolSelect Zone™ permet d'augmenter la capacité du réfrigérateur.

La durée de refroidissement varie selon les boissons.

Avant d'utiliser la fonction "Quick Cool", vous devez vider le compartiment CoolSelect Zone™.

18

fonctionnement

DEMONTAGE DES ACCESSOIRES DU CONGELATEUR

Les accessoires du congélateur sont faciles à démonter et à nettoyer.

1. Tirez la clayette en verre vers vous jusqu'à ce qu'elle arrive en butée. Puis, soulevez-la pour la retirer.

1. Maintenez le Balconnet des deux mains, puis soulevez-le.

1. Ouvrez le Tiroir en plastique et soulevez-le.

1. Soulevez la Réserve de glace et tirez-la vers vous.

Ne retirez pas la plinthe en forçant. Vous risqueriez de l'endommager et de vous blesser.

DEMONTAGE DES ACCESSOIRES DU RÉFRIGERATEUR

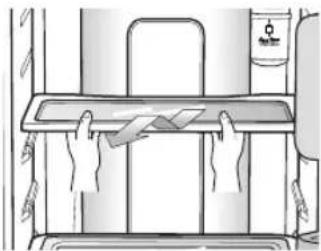

1. Tirez la Clayette anti-salissures vers vous jusqu'à ce qu'elle arrive en butée. Puis, soulevez-la délicatement pour la retirer.

1. Appuyez sur les ergots de chaque côté du Bac à fruits et légumes puis tirez celui-ci vers vous. En le maintenant d'une main, soulevez-le pour le retirer.

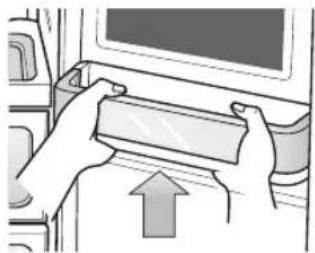

1. Maintenez le Balconnet grande contenance des deux mains, puis soulevez-le délicatement.

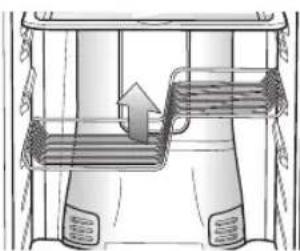

1. Le Clayette à double étage est fixé à la paroi du réfrigérateur. Soulevez-le et dégagez-le délicatement de ses ergots pour le retirer.

Faites attention de ne pas monter l'étagère Z en inversant le haut et le bas ou la droite et la gauche.

Avant de procéder au démontage d'un accessoire, déplacez-les aliments qui risqueraient de vous gêner. Si possible, retirez tous les aliments afi n de réduire le risque d'accidents.

NETTOYAGE DU RÉFRIGÉRATEUR

N'utilisez pas de benzène, de solvant ou de Clorox™. Vous risqueriez d'endommager la surface de l'appareil ou de provoquer un incendie.

Ne projetez pas d'eau sur le réfrigérateur lorsque celui-ci est raccordé au secteur. Vous risqueriez de provoquer un choc électrique. N'utilisez pas de benzène, de solvant ou de détergent pour voiture.

REEMPLACEMENT DE L'AMPOULE

Pour le remplacement d'ampoules LED, veuillez contacter un réparateur agréé.

REEMPLACEMENT DU FILTRE A EAU

Pour éviter tout risque de dégâts des eaux pour vos biens, N'UTILISEZ PAS de fi Itres à eau de marque générique dans votre réfrigérateur SAMSUNG. UTILISEZ DES FILTRES DE LA MARQUE SAMSUNG UNIQUEMENT. SAMSUNG ne pourra pas être tenu pour légalement responsable de dommages quels qu'ils soient, y compris, mais sans y être limité, les dommages causés à des biens en raison d'une fuite d'eau provenant de l'usage de fi Itre à eau de marque générique. Les réfrigérateurs Samsung ont été conçus pour fonctionner UNIQUEMENT AVEC DES FILTRES À EAU SAMSUNG.

Le voyant du fi ltre à eau s'allume lorsque la cartouche du fi ltre a besoin d'être remplacée. Lorsque le voyant indicateur du fi ltre passe au rouge, il indique qu'il faut changer le fi ltre. Néanmoins, vous disposez d'un certain délai avant que le fi ltre ne soit complètement hors d'usage afi n que vous puissiez le remplacer. Pour disposer en permanence d'une eau parfaitement pure, nous vous conseillons de remplacer le fi ltre dès que nécessaire.

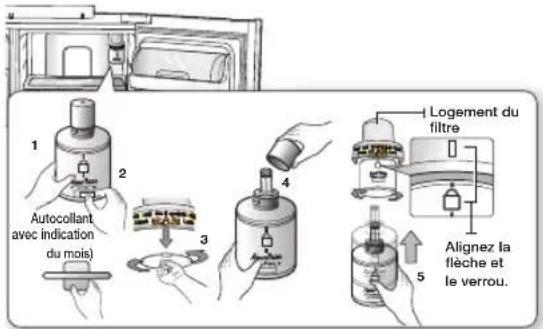

1. Retirez le filtre à eau de son compartiment et collez l'étiquette de remplacement sur le filtre, comme indiqué dans l'illustration.

2. Comptez six mois à partir de la date actuelle et collez l'étiquette correspondante sur le filtre. Par exemple, si vous installez le filtre en mars, placez l'étiquette "SEP" pour vous rappeler de le changer en septembre. En principe, la durée de vie d'un filtre est de 6 mois.

3. Dévissez le bouchon.
4. Retirez le bouchon du nouveau filtre puis retirez l'ancien filtre.
5. Mettez le nouveau filtre en place dans son logement. Faites pivoter le filtre à 90° vers la gauche jusqu'à ce que le verrou et la flèche soient alignés. Assurez-vous que ces dessins soient correctement alignés. Ne serrez pas trop le filtre.

Autocollant avec indication du mois) 1 2 3 4 Logement du filtre Alignez la flèche et le verrou. 5

20

fonctionnement

1. Lorsque le filtre est en place, maintenez la touche Ice Type enfoncée pendant 3 secondes pour remettre le système à zéro.
2. Enfin, laissez passer 1L d'eau à travers le distributeur d'eau et ensuite jetez-la. Attendez que l'eau soit parfaitement claire avant de la boire.

Une fois le fi ltre remplacé, il est possible que l'eau sorte brièvement par à-coups du distributeur. Ce phénomène est dû à la présence de bulles d'air dans le circuit. En principe, ceci ne doit pas perturber le fonctionnement du distributeur.

Commande de cartouches de rechange

Vous pouvez commander des cartouches de rechange Pour ce faire, contactez votre revendeur Samsung.

OUVERTURE ET FERMETURE DES PORTES

Les portes du réfrigérateur sont équipées d'un système d'ouverture et de fermeture destiné à garantir l'étanchéité de l'appareil. Lorsque vous ouvrez la porte, celle-ci se bloque à un certain moment. Elle restera ouverte même si vous la relâchez. Si la porte est entrouverte, celle-ci se fermera automatiquement.

Dépannage

PROBLÈME SOLUTION
L'appareil ne fonctionne pas du tout ou la température est trop élevée.	Assurez-vous que la fiche d'alimentation est correctement branchée.La température indiquée sur le panneau de commande est-elle correctement réglée? Abaissez la température.L'appareil est-il installé en plein soleil ou à proximité d'une source de chaleur?L'arrière de l'appareil est-il placé trop près du mur?Est-il correctement ventilé?
Les aliments placés à l'intérieur du réfrigérateur sont congelés.	La température indiquée sur le panneau de commande est-elle correctement réglée? Augmentez la température.La température du compartiment est-elle trop basse?Avez-vous placé des produits à forte teneur en eau dans les parties les plus froides du réfrigérateur? Rangez ces produits dans le réfrigérateur plutôt que de les conserver dans le tiroir CoolSelect ZoneTM.
L'appareil émet des bruits inhabituels.	Assurez-vous que l'appareil est de niveau et stable.L'arrière de l'appareil est-il placé trop près du mur?Est-il correctement ventilé?Des objets sont-ils tombés derrière ou sous l'appareil?L'appareil peut émettre des craquements. Ce bruit résulte de la dilatation ou de la rétraction des différents accessoires à l'intérieur du réfrigérateur.
Les angles avant et les côtés de l'appareil sont chauds. Des gouttelettes de condensation se forment.	Ce phénomène s'explique par la présence de systèmes anti-condensation installés dans les angles avant de l'appareil.La porte du réfrigérateur est-elle entrouverte? La condensation peut apparaître lorsque la porte reste ouverte pendant une durée prolongée.
Le distributeur de glace ne fonctionne pas.	Avez-vous attendu 12 heures après l'installation de l'alimentation en eau avant de mettre en route la fabrique de glace?L'alimentation en eau est-elle branchée et le robinet est-il ouvert?La fabrique de glace est-elle arrêtée? Assurez-vous que la production de glaçons ou de glace pilée est activée.Le réservoir de glace est-il rempli?La température du congélateur est-elle trop élevée? Abaissez la température.
Un bruit d'écoulement d'eau est perceptible.	Ceci est normal. Le bruit est dû à la circulation du liquide frigorigène dans le réfrigérateur.
L'intérieur de l'appareil dégage des odeurs.	Des aliments sont-ils avariés?Placez les aliments, tels que le poisson, dans des compartiments hermétiques.Nettoyez régulièrement votre congélateur et jetez tout aliment avarié ou présentant des traces suspectes.
Les parois du congélateur sont couvertes de givre.	L'orifice de ventilation est-il obstrué? Veillez à ce que l'air circule librement.Laissez un espace suffisant entre les aliments pour permettre à l'air de circuler.La porte du congélateur est-elle correctement fermée?
Le distributeur d'eau ne fonctionne pas.	L'alimentation en eau est-elle branchée et le robinet est-il ouvert?Le tuyau d'arrivée d'eau est-il écrasé ou courbé?Assurez vous que tuyau n'est pas obstrué.L'eau du réservoir est-elle gelée en raison d'une température trop basse dans le réfrigérateur? Augmentez la température.

dépannage _21

memo

memo

Limites de température ambiante

Ce réfrigérateur est conçu pour fonctionner dans les températures ambiantes correspondant à la classe de température indiquée sur la plaque signalétique de l'appareil.

Classe	Symbole	Plage de température ambiante (°C)
		IEC 62552 (ISO 15502)	ISO 8561
Climat tempéré étendu	SN	+10 à +32	+10 à +32
Climat tempéré	N	+16 à +32	+16 à +32
Climat subtropical ST	+16 à +38	+18 à +38
Climat tropical	T	+16 à +43	+18 à +43

Les températures intérieures de l'appareil peuvent varier sous l'effet de facteurs tel que la pièce où il se trouve, la température ambiante et la fréquence d'ouverture de la porte.

Ces facteurs peuvent être compensés en réglant une température appropriée.

Français

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

COUNTRY CALL WEBSITE
MENA	U.A.E 800-SAMSUNG (800 - 726 7864)		www.samsung.com/ae/support (English)www.samsung.com/ae_ar/support (Arabic)
	OMAN 800-SAMSUNG (800 - 726 7864)		www.samsung.com/ae/support (English)www.samsung.com/ae_ar/support (Arabic)
	KUWAIT 183-CALL (183-2255)		www.samsung.com/ae/support (English)www.samsung.com/ae_ar/support (Arabic)
	BAHRAIN 8000-GSAM (8000-4726)		www.samsung.com/ae/support (English)www.samsung.com/ae_ar/support (Arabic)
	QATAR 800-CALL (800-2255)		www.samsung.com/ae/support (English)www.samsung.com/ae_ar/support (Arabic)
	EGYPT	08000-72678616580	www.samsung.com/eg/support
	ALGERIA 021 36	11 00 www.samsung.com/n_africa/support
	PAKISTAN 0800-Samsung (72678) www.samsung.com/pk/support
	TUNISIA 80-1000-12 www.samsung.com/n_africa/support
	JORDAN	0800-2227306 5777444	www.samsung.com/Levant/support (English)
	SYRIA 1825227	3 www.samsung.com/Levant/support (English)
	MOROCCO	080 100 22 55	www.samsung.com/n_africa/support
	SAUDI ARABIA	920021230	www.samsung.com/sa/supportwww.samsung.com/sa_en/support (English)
