MODE D'EMPLOI RT23MGSS SAMSUNG

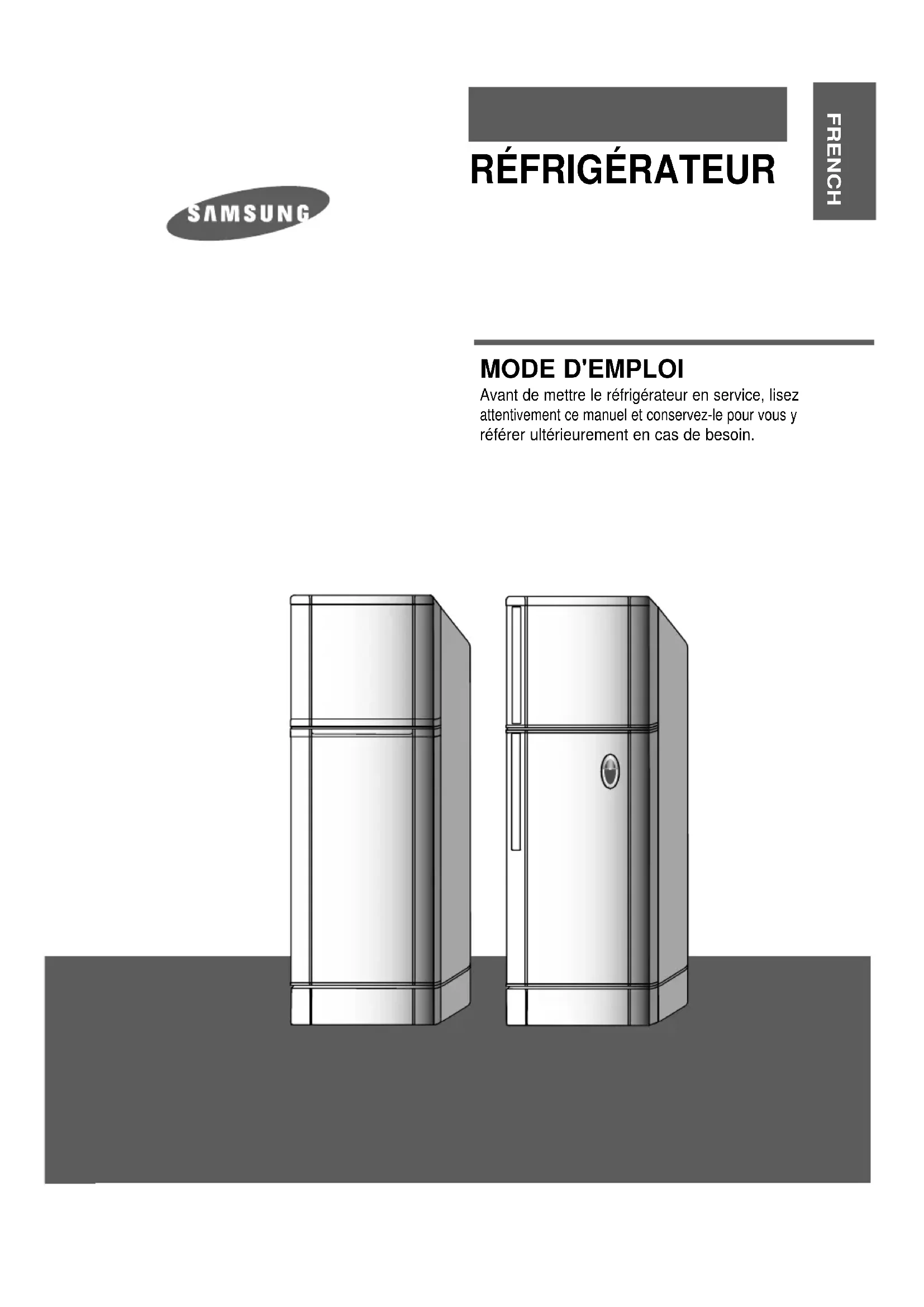

MODE D'EMPLOI Avant de mettre le réfrigérateur en service, lisez attentivement ce manuel et conservez-le pour vous y référer ultérieurement en cas de besoin. FRENCH DA68-01454L-Frence 2/2/06 5:22 PM Page 21 CARACTÉRISTIQUES Bac à glaçons : Permet d'obtenir facilement des glaçons. Petite clayette de congélateur

Permet de ranger des aliments de petite taille, tels que des glaces. Casiers porte-bouteilles : Permettent de ranger des bouteilles en toute sécurité. Balconnet modulable

Permet de ranger de grandes bouteilles lorsque vous le tournez vers le haut. Bac à légumes à humidité contrôlée. :Permet de conserver les légumes avec un taux d'humidité optimal. DA68-01454L-Frence 2/2/06 5:22 PM Page 12 Lisez les instructions.

Lisez toutes les consignes de sécurité et instructions avant d'utiliser cet appareil. Conservez ce mode d'emploi.

Veuillez conserver ce manuel pour pouvoir vous yréférer en cas de besoin. Mises en garde de sécurité

Lisez attentivement et respectez les consignes, misesen garde et remarques contenues dans ce manuel. Suivez les instructions.

Pour utiliser cet appareil dans les meilleures conditions,suivez toutes les instructions données dans ce manuel. Notez les numéros de modèle et de série.

Indiquez les numéros de modèle et de série lorsque vous contactez le service après-vente ou votrerevendeur Samsung au sujet de cet appareil. Consignes de sécurité Ce manuel est basé sur le modèle de TYPE A .Il existe des modèles de TYPE A et B (9) Date d'achat : ________________________ N° de modèle :

N° de série : ________________________ Table des matières Caractéristiques ...................................1

• Mise à niveau de l'apparei p. 4
• Précautions d'emploi p. 4
• Cautions while using p. 4
• Remplacement de Présentation du réfrigérateur – Modèle de type A p. 5
• Opérations préliminaires – Avant d'utiliser le réfrigérateur p. 6
• Utilisation du distributeur d'eau p. 6
• – Rangement des aliments p. 7
• Utilisation – Réglage de la température p. 8
• - Fabrication de glaçons - Modèle de type A p. 9
• - Modèle de type B p. 9
• - Compartiment fraîcheur Démontage des accessoires p. 10

11-12 Entretien du réfrigérateur . . . . . . 13 Dépannage....................................

DA68-01454L-Frence 2/2/06 5:22 PM Page 23 Installez le réfrigérateur sur une surface plane et stable. L'installation dans une pièce tempérée permettra un fonctionnement optimal .Évitez les endroits humides et les courants d’air. L'installation dans une pièce tempérée permettra un fonctionnement optimal . Évitez de placer votre appareil dans un endroit exposé au soleil, ou bien à proximité d'une source de chaleur telle qu'un radiateur ou un four. Laissez un espace de 5 cm entre le réfrigérateur Prévoyez un espace d’au moins 30 cm au-dessus. Pour votre sécurité, reliez le réfrigérateur correctement à la terre. Ne reliez pas le fil de terre à une ligne téléphonique, une conduite de gaz, etc. INSTALLATION above 300mm above 50mm above 50mm DA68-01454L-Frence 2/2/06 5:22 PM Page 34

MISE À NIVEAU DE L’APPAREIL

Pour compenser l’irrégularité éventuelle du sol, il est possible de régler la hauteur des pieds en les tournant dans le sens des aiguilles d’une montre, ou inversement selon le cas. Les pieds réglables sont situés à l’avant, à la base du châssis du réfrigérateur. Si le réfrigérateur penche vers la gauche, tournez le pied avant gauche dans le sens inverse des aiguilles d’une montre. Si le réfrigérateur penche vers la droite, tournez le pied avant droit dans le sens inverse des aiguilles d’une montre. - Évitez toute projection d’eau sur l’arrière du réfrigérateur. - L’eau détériore l’isolation des composants électriques et peut provoquer un choc électrique ou un court-circuit. - N’utilisez pas d’aérosols inflammables, tels que de la laque ou de la peinture, à proximité du réfrigérateur. - La chaleur émise par l’unité de réfrigération pourrait enflammer le gaz des aérosols. - Ne laissez pas les enfants jouer avec le réfrigérateur ou à proximité,ni avec aucun autre appareil électroménager : ils pourraient se blesser ou endommager l’appareil. - Pour éviter tout risque de blessures graves et tout dommage sur l’appareil, ne laissez pas les enfants se suspendre à la porte du réfrigérateur.

PRÉCAUTIONS D’EMPLOI

DA68-01454L-Frence 2/2/06 5:22 PM Page 45 - Pour un fonctionnement correct, ne laissez pas la porte ouverte plus longtemps que nécessaire. - La porte ouverte laisse entrer de l’air chaud à l’intérieur du réfrigérateur ; l’unité de réfrigération consomme alors plus d’énergie pour maintenir la fraîcheur. - Ne conservez pas de produits chimiques volatiles, tels que de l’éther ou du benzène dans le réfrigérateur. - Les vapeurs détérioreraient les aliments et en s’accumulant, pourraient provoquer une explosion. - N’utilisez pas le réfrigérateur s’il ne fonctionne pas correctement ou s’il a été endommagé.Débranchez-le et appelez votre service après-vente. - Si le cordon d’alimentation est endommagé, faites-le remplacer par votre revendeur ou un professionnel qualifié, afin d’éviter tout risque de choc électrique. REMPLACEMENT DE PRÉSENTATION DU RÉFRIGÉRATEUR Bac à glaçonsBac à glace Bouton de réglage de la température du compartiment congélateurPetite clayetteClayette du congélateurCompartiment fraîcheurÉclairageBalconnet modulable Bouton de réglage de la température du compartiment de réfrigération Clayettes du réfrigérateur Capot du moteur du distributeur (selon le modèle) Réservoir d'eau (selon le modèle) Casiers à bouteilles Système de contrôle de l'humidité Bac à légumes

Veillez à ce que les bouches d'aération ne soient pas obstruées lors de l'installation de l'appareil.

N'utilisez pas d'appareil ni d'outil quelconque pour accélérer le dégivrage autres que ceux spécifiés par le fabricant.

Veillez à ne pas endommager le circuit de réfrigération (concerne uniquement les appareils sur lesquels le circuit de réfrigération est accessible). Veillez à ne pas endommager le circuit de réfrigération (concerne uniquement les appareils sur lesquels le circuit de réfrigération est accessible).

N'utilisez pas d'appareils électriques à l'intérieur du réfrigérateur ou du congélateur autres que ceux recommandés par le fabricant.

Tout cordon d'alimentation endommagé doit être remplacé par un cordon spécial disponible auprès du fabricant ou d'un revendeur. Avant d’utiliser le réfrigérateur Utilisation du distributeur d’eau Avant d’utiliser le distributeur d’eau

Nettoyez le réservoir pour enlever poussières et odeurs.

2. Fill the water tank with potable drinking water

Pour rincer le tuyau, remplissez 3 ou 4 verres en pous- sant le levier et jetez cette eau.Pour remplir le réservoir, faitescoulisser le couvercle vers lagauche et remplissez (utilisezused).Poussez le levier avec un verrepour faire couler l’eau.Pour nettoyer, retirez letuyau.Pour nettoyer le réservoir,soulevez-le et tirez-le vers l’extérieur (après avoir retiré le

4. À la première utilisation, il peut s’écouler

1 à 5 secondes avant que l’eau ne coule du fait de la présence d’air dans le tuyau. Essuyez l’extérieur et l’intérieur de l’appareil avec un chiffon doux imprégné d’eau tiède et d’un peu de produit de nettoyage. Avant de brancher le réfrigérateur pour la première fois, laissez-le reposer au moins uneheure. Laissez le compartiment congélateurrefroidir pendant 2 à 3 heures avant d’y rangerdes aliments. DA68-01454L-Frence 2/2/06 5:22 PM Page 67 Conditionnez les aliments en petites portions. Placez les aliments dans des récipients munis de couvercles ou recouverts de film plastique, ou encore dans des sacs en plastique afin d’éviter leur dessèchement et les mélanges d’odeurs. Attendez que les aliments chauds aient refroidi à température ambiante avant de les ranger dans le réfrigérateur ou le congélateur. Laissez suffisamment d’espace entre les aliments pour permettre la circulation de l’air. Placez les liquides sur le devant du réfrigérateur pour qu’ils ne gèlent pas. Essuyez les fruits et les légumes après les avoir lavés avant de les ranger dans le réfrigérateur. Rangement des aliments DA68-01454L-Frence 2/2/06 5:22 PM Page 78 Tournez le bouton de réglage de la température sur “COLDER” si vous voulez :

ranger une grande quantité d’aliments (réfrigérateur et congélateur) - fabriquer de la glace (congélateur) - utiliser la congélation rapide (congélateur) Tournez le bouton de réglage de la température à mi-chemin entre “COLDER” et “COLD” pour obtenir un mode normal de réfrigération ou de congélation. Tournez le bouton de réglage de la température sur “COLD” si vous n’avez qu’une petite quantité d’aliments dans le réfrigérateur ou le congélateur.

Si la température ambiante descend à moins de 5°C, tournez le bouton de réglage de la température sur “COLD” pour éviter que les aliments ne gèlent. Si vous n'utilisez pas le réfrigérateur pendant plus d'une journée, débranchez le cordon d'alimentation

la prise secteur. Pour arrêter temporairement le réfrigérateur, tournez le bouton de réglage de la température sur "OFF". Temperature control UTILISATION Réglage de la température GRAND FROID NORMAL FROID Remarque DA68-01454L-Frence 2/2/06 5:22 PM Page 89 Remplissez le bac à glaçons avec de l’eau en prenant soin de ne pas déborder. Faites coulisser le bac à glaçons dans le compartiment à glace. Prélever des glaçons Retirez les glaçons du bac à glaçons en tournant les leviers. Assurez-vous que le bac à glace se trouve sous le bac à glaçons (cf. schéma ci-dessous). ILeviers du tiroir. gla.ons Remplissez le bac à glaçons en prenant soin de ne pas déborder. Tenez le bac à glaçons par les bords, puis faites tomber les glaçons en imprimant un mouvement de torsion. Ne courbez pas le bac en deux. Vous risqueriez de le casser. Niveau d’eau Fabrication de glaçons (Modèle de type A) Niveau d’eau Fabrication de glaçons (Modèle de type B) DA68-01454L-Frence 2/2/06 5:22 PM Page 9Appuyez avec un outil, par exemple un tournevis, sur la patte supérieure du capot de l’ampoule, et retirez celui-ci. Dévissez l’ampoule et remplacez-la par une nouvelle.Ce compartiment permet de conserver la saveur de lanourriture et de prolonger sa fraîcheur en congelantuniquement la surface des aliments. Utilisez-le pourconserver le fromage, la viande, le poisson, les en-caset tout aliment à consommer rapidement.Ce compartiment permet de conserver aux légumes toute leur fraîcheur. Il est fermé de manière à protéger les légumes d’une exposition directe aux courants d’air froid et à maintenir un niveau d’humidité qui empêche le dessèchement. Le bac à légumes ne convient pas pour la conservation des fruits tropicaux, tels que les bananes, les ananas, etc.AVERTISSEMENT

REMPLACEMENT DE L'AMPOULE

Bac à légumes Compartiment fraîcheur Pour remplacer l'ampoule, dévissez-la etinstallez-en une nouvelle.Remettez le couvercle délicatement en placeen alignant les encoches.

AVERTISSEMENT : débranchez l'appareil de la prise secteur avant de remplacer l'ampoule

DA68-01454L-Frence 2/2/06 5:22 PM Page 1011

Clayette du congélateur - Faites glisser le bac à glaçons vers l’avant et sortez-le du congélateur - Soulevez l’avant de la clayette du congélateur pour dégager les crochets et tirez la clayette vers l’extérieur. Clayette du réfrigérateur - Tirez la clayette vers vous jusqu’à la butée. - Soulevez l’avant de la clayette et continuez à la tirer vers vous. Bac à légumes et couvercle - Tirez le bac à légumes vers vous et sortez-le du réfrigérateur. - Soulevez le couvercle et sortez-le du réfrigérateur. DA68-01454L-Frence 2/2/06 5:22 PM Page 1112 Compartiment fraîcheur - Tirez le bac vers vous jusqu’à ce qu’il arrive à la butée. - Soulevez l’avant du bac et continuez à le tirer vers vous.. Balconnet modulable Tirez-le vers le haut pour le dégager des encoches, puis sortez-le. (Ce balconnet est modulable ; vous pouvez le positionner selon vos besoins). Casier à bouteilles Tirez-le vers le haut pour le dégager des encoches, puis sortez-le. (Ce casier à bouteilles n’est pas réglable ; il ne peut être installé que dans une seule position.) DA68-01454L-Frence 2/2/06 5:22 PM Page 12Bouches d’aération du congélateur Essuyez les bouches d’aération avec un chiffon propre, doux et sec. Attention : ne laissez aucune substance ou particule obstruer ces bouches. Intérieur Après avoir retiré toutes les clayettes, essuyez les parois avec un chiffon propre et doux, humidifié à l'eau chaude et imprégné de détergent doux. Bac d'écoulement Le bac d'écoulement est situé à l'arrière du réfrigérateur. ator - Tirez le réfrigérateur pour le dégager du mur. - Retirez les vis de fixation du bac d'écoulement. - Retirez le bac d'écoulement. - Videz le bac, puis remettez-le en place. Joints de porte Nettoyez souvent les joints de porte avec un chiffon propre et doux, humidifié à l'eau chaude et imprégné de détergent doux. Veillez à ne pas endommager les joints. Attention : des joints incrustés de saletés empêchent les portes de fermer correctement. Des portes mal fermées gaspillent de l’énergie et font augmenter vos factures d’électricité.

DA68-01454L-Frence 2/2/06 5:22 PM Page 13Si vous entendez un bruit d’eau qui coule : - Il s’agit de la circulation du liquide de refroidissement ; ceci n’est pas une anomalie. Si du givre se forme à l’intérieur du congélateur : - L a porte ferme-t-elle correctement ? - Les bouches d’aération sont-elles obstruées ?

Y a-t-il suffisamment de place pour que l’air circule correctement ? Si de la buée se forme dans le bac à légumes : - La porte ferme-t-elle correctement ?

La porte est-elle restée ouverte pendant un long moment ?

Un liquide a-t-il été rangé sans couvercle ? Si vous remarquez une odeur suspecte à l’intérieur de l’appareil : - Des aliments avariés se trouvent-ils dans le réfrigérateur ? - Toute la nourriture est-elle rangée dans des récipients fermés ? - Du liquide s’est-il accumulé dans le fond du bac à légumes ? - Les bouches d’aération sont-elles obstruées ? - La grille d’aération à l’arrière de l’appareil est-elle endommagée ?

DÉPANNAGE Si la nourriture gèle dans le réfrigérateur : - La température est-elle correcte ment réglée (pas sur “COLDER”)? - Si les aliments sont très humides, la température est-elle réglée sur “COLDER”?

La température de la pièce est-elle trop basse? Si vous entendez du bruit en provenance de l’unité de réfrigération : - Le réfrigérateur est-il installé sur une surface plane et stable ? - L’appareil est-il trop près du mur ? - Des objets sont-ils tombés derrière ou sous le réfrigérateur ? - Le bruit provient-il du compresseur ? Si le panneau arrière du réfrigéra- teur est chaud :

Un conduit de ventilation est-il installé (climatiseur/rafraîchisseur d’air) ?

La température de la pièce est-elle élevée ? - De la buée s’est-elle formée sur les parois externes de l’appareil à cause d’une trop grande humidité ? Si le réfrigérateur ne fonctionne pas ou si les aliments ne sont pas suffisamment froids : - Le branchement est-il correct ? - Un fusible a-t-il fondu? - La température est-elle réglée cor- rectement (pas sur “COLD”)? - L’appareil est-il exposé au soleil ou installé à côté d’une source de chaleur ? - Existe-t-il un espace suffisant autour de l’appareil? DA68-01454L-Frence 2/2/06 5:22 PM Page 14DA68-01454L REV(1.0) DA68-01454L-Frence 2/2/06 5:22 PM Page 1
