Type de produit	Kit de montage sur cadre (Over-frame) pour écran plat
Marque	NEC
Modèle	KT55UNOF3
Compatibilité	Écrans NEC MultiSync série UN de 55 pouces
Contenu du kit	1 cadre supérieur, 1 cadre inférieur, 1 cadre droit, 1 cadre gauche, 4 cornières, 4 joints, 12 vis M4x15, manuel d'installation
Matière principale	Métal et plastique
Poids approximatif	2 kg
Couleur	Noir (estimation)
Dimensions du cadre (approx.)	Adapté pour écran 55" ; largeur ~124 cm, hauteur ~72 cm, épaisseur ~2 cm
Alimentation	Aucune (pièce mécanique)
Fixation	Par vis M4x15 fournies
Fonction principale	Permet un montage encastré ou sur cadre pour une installation professionnelle
Utilisation prévue	Installation intérieure uniquement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs ou solvants.
Consignes de sécurité	Utiliser uniquement les vis fournies. Ne jamais poser l'écran sur ses bords pour éviter tout dommage.
Installation multi-écrans	Pour plusieurs écrans, un kit par écran est requis ; prévoir au moins 2 panneaux de montage.
Pièces détachées	Non disponibles individuellement. Contacter le support NEC pour assistance.
Garantie	Garantie légale de conformité ; contacter le revendeur.

FOIRE AUX QUESTIONS - KT55UNOF3 NEC

Le kit KT55UNOF3 est-il compatible avec d'autres marques d'écran ?

Non, ce kit est conçu spécifiquement pour les écrans NEC MultiSync série UN de 55 pouces. L'utiliser sur d'autres marques pourrait ne pas correspondre aux fixations ou endommager l'écran.

Quels outils sont nécessaires pour l'installation ?

Aucun outil supplémentaire n'est requis. Le kit contient toutes les vis nécessaires (M4x15). Il suffit d'un tournevis adapté (généralement une clé Allen ou tournevis cruciforme) pour serrer les vis.

Puis-je installer ce cadre seul ou faut-il être deux ?

L'installation peut être réalisée seul, mais il est recommandé d'être deux pour manipuler l'écran en toute sécurité et éviter de le poser sur ses bords.

Le cadre protège-t-il l'écran des chocs ?

Le cadre est principalement esthétique et conçu pour un montage encastré. Il offre une protection limitée contre les chocs. Pour une protection renforcée, utilisez un cache supplémentaire.

Comment nettoyer le cadre ?

Utilisez un chiffon doux légèrement humide ou un chiffon antistatique. N'utilisez jamais de produits chimiques agressifs ou abrasifs qui pourraient rayer ou endommager la finition.

Les vis fournies sont-elles adaptées à tous les écrans NEC 55 pouces ?

Oui, les vis M4x15 sont spécifiquement choisies pour les écrans NEC MultiSync UN. Assurez-vous de ne pas utiliser d'autres vis, car cela pourrait endommager l'écran.

Le cadre peut-il être fixé au mur ?

Le cadre lui-même ne se fixe pas au mur ; il s'installe autour de l'écran. Pour une fixation murale, vous devez utiliser un support mural compatible avec l'écran, puis monter le cadre par-dessus.

Que faire si une pièce du kit est manquante ou défectueuse ?

Contactez le revendeur ou le service client NEC. Conservez l'emballage et la preuve d'achat. Les pièces détachées ne sont pas vendues séparément.

Est-il possible d'utiliser ce kit avec un écran d'une taille différente (par ex. 65 pouces) ?

Non, le modèle KT55UNOF3 est spécifique aux écrans de 55 pouces. Pour d'autres tailles, NEC propose des kits adaptés (ex. KT46UNOF2 pour 46 pouces). Ne forcez pas l'installation.

Le cadre affecte-t-il la ventilation de l'écran ?

Non, le cadre est conçu pour laisser des espaces de ventilation suffisants. Assurez-vous de respecter les distances minimales recommandées dans le manuel de l'écran.

MODE D'EMPLOI KT55UNOF3 NEC

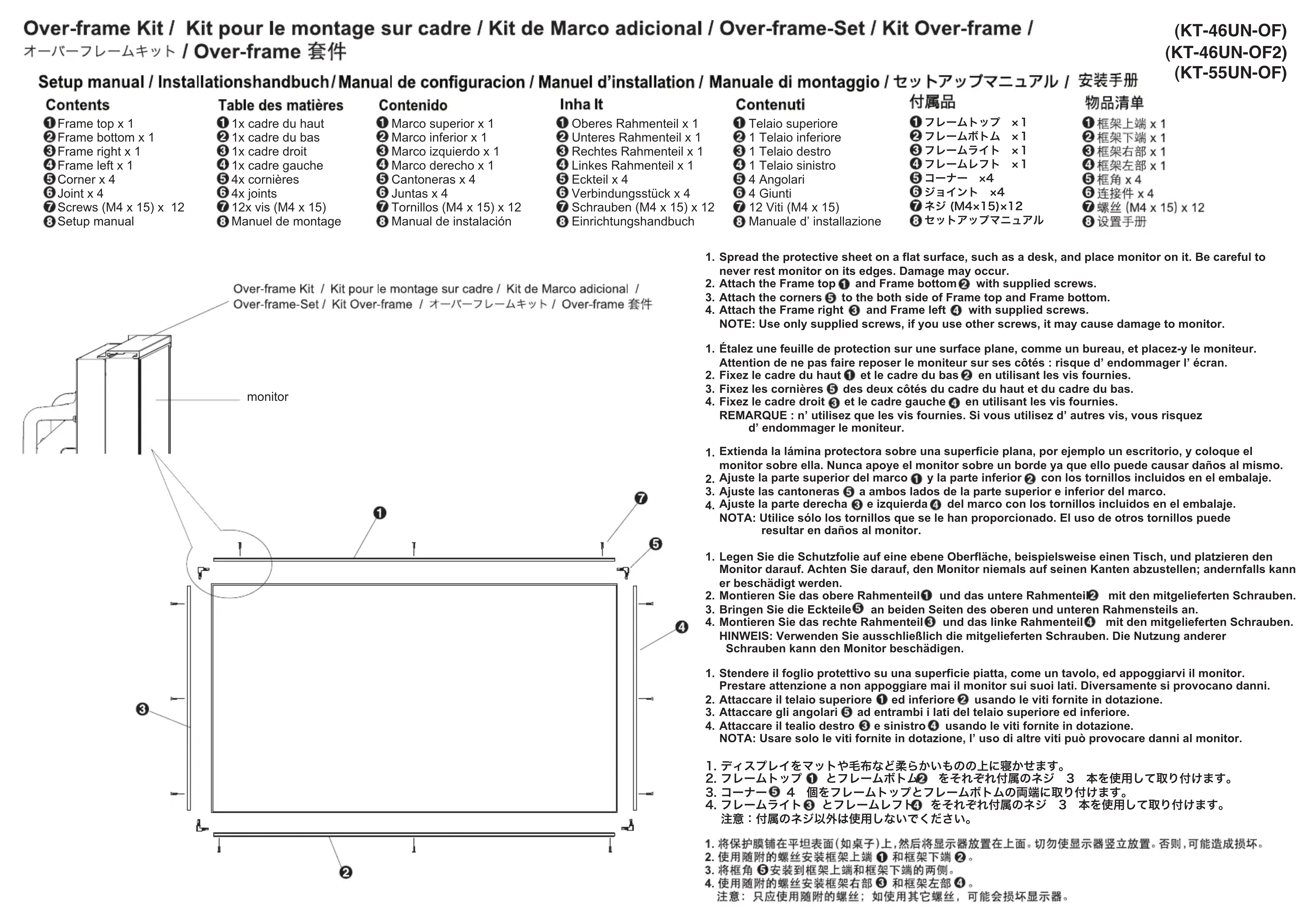

Over-frame Kit / Kit pour le montage sur cadre / Kit de Marco adicional / Over-frame-Set / Kit Over-frame / (KT-46UN-OF) 才一巴一Fleum/Over-frame套件 (KT-46UN-OF2) Setup manual / Instalationsbundbueh/ Manual de configuracion/ Manual d installation/ Manual di montage/ (KT-55UN-OF)

Contents

1Frame top x 1
2Frame bottom x 1
Frame right x :
Frame right x 1
6Cornerx4
6 Joint 4
Joint x 4 11-1518
Screws (M4 x 15) x 12
Setup manual

Table des matieres

1x cadre du haut
1x cadre du bas
1x cadre droit
1x cadre drole 1x cadre groupe
tx cadre gauche 1
4x corneres
64x joints
12x vis (M4 x 15)
Manuel de montage

Contenido

1 Marco superior x 1
2 Marco inferior x 1
3 Marco izgujerdo x
Marco dechoa x 1
Cantopeneras x 4
6 Luntas x 4
Suntas X4
Tornillos (M4 x 15) x 12
8 Manual de instalación

Inha It

1. Spread the protective sheet on a flat surface, such as a desk, and place monitor on it. Be careful to never rest monitor on its edges. Damage may occur.
2. Attach the Frame top 1 and Frame bottom 2 with s
3. Attach the corners 5 to the both side of Frame top and Frame bottom.

4. Attach the Frame right 3 and Frame left 4 with supplied screws.
   NOTE: Use only supplied screws, if you use other screws, it may cause damage to monitor.

5. Étalez une feuille de protection sur une surface plane, comme un bureau, et placez-ly le moniteur. Attention de ne pas faire reposer le moniteur sur ses côtes : risque d'endommager l'écran.

6. Fixez le cadre du haut et le cadre du bas en utilisant les vis fournies.

7. Fixez les cornières ⑤ des deux cotés du cadre du haut et du cadre du bas
8. Fixez le cadre droit 3 et le cadre gauche 4 en utilisant les vis fournies.

REMARQUE: n'utilize que les vis fournies. Si vous utilisez d'autres vis, vous risquez d'emdomager le moniteur.

1. Extendla la lamina protectora sobre una superficie plana, por exemple un esricotario, y comaque el monitor sobre ella. Nunca apovey el monitor sobre un borde ya que lo coulda causar daños al mi
2. Aiuste la parte superior del marco y la parte inferior con los tornillos incluidos en el embalaje.
3. Aiuste las cantoneras 5 a todoslos de la parte superior e inferior del marco.

4. Ajuste la parte derecha e izquierda del marco con los tornillos incluidos en el embalaje.
   NOTA: Utilice solo los tornillos que se le han proportionado. El uso de others tornillos possible
   resultar en daños al monitor.

5. Legen Sie die Schutzfolie auf eine ebene Oberfläche, beispelsweise einen Tisch, undplatzieren den Monitor darauf. Achten Sie darauf, den Monitor niemals auf seinen Kanten abzustellen; andernfalls kann er beschädigt werden.

6. Montieren Sie das obere Rahmenteil und das untere Rahmenteil mit den mitgelieferten Schrauben.
7. Bringen Sie die Eckteile an beiden Seiten des oberen und unteren Rahmensteils an.

8. Montieren Sie das rechte Rahmenteil und das linke Rahmenteil mit den mitgelieferten Schrauben.
   HINWEIS: Verwenden Sie ausschließlich die mitgelieferten Schrauben. Die Nutzung anderer
   Schrauben kann den Monitor beschädigen.

9. Sendeire il foglio protetitivo su una superficie piatta, come un cavolio, ed appoggiarvi il monitor. Prestare attenzione a non appogiare mai il monitor sui loro lati. Diversamente si provocano danni.

10. Attaccare il telaio superiore 1 ed inferiore 2 usando le viti fornite in dotazione.
11. Attaccare gli angolari 5 ad entrambi i lati del telao superiore ed inferiore.

12. Attaccare le tealto destro 6 sinistoo usinge the viti fornitte in dotazione. NOTE: Usare solo le viti fornitte in dotazione, I'uso di alte viti provocare danni al monitor.

13. ヨスPLEイをマットや毛布等各种柔さかたの上に寝かせます。

14. フレムトツフ ① と フレムトト ② 言その等付属のネジ 3 本を使用て取り付けます。
    3.コーナー4個をフレーマトットとフレーマボトムの两端に取り付けます。

15. フレーマライト 3 と フレーマレフ 4 をその等付属のネジ 3 本を使用て取り付けます。
    注意：付属のネジ以外は使用くださいます。

16. 将保护膜铺在平坦表面（如桌子）上，然后将显示器放置在上面。切勿使显示器竖立放置。否则，可能造成损坏。2. 使用随附的螺丝安装框架上端①和框架下端②。
    3.将框角⑤安装到框架上端和框架下端的两侧。
    4.使用随附的螺丝安装框架右部 已 和框架左部）
    注意：只应使用随附的螺丝；如使用其它螺丝，可能会损坏显示器。

For multiple MultiSync UN series configurations / Pour les configurations à plusieurs MultiSync Série UN /

REMARQUE : lorsque vous utilisez un kit pour montage sur cadre pour installer plusieurs Série UN, vous aurez besoin d'au moins 2 panneux de montage.
