MODE D'EMPLOI X3225 Epcom

SAA REMARQUE : le boîtier noir en aluminium moulé sous pression devient très chaud au toucher après plusieurs heures de fonctionnement consécutives. Instructions d’installation et d’utilisation

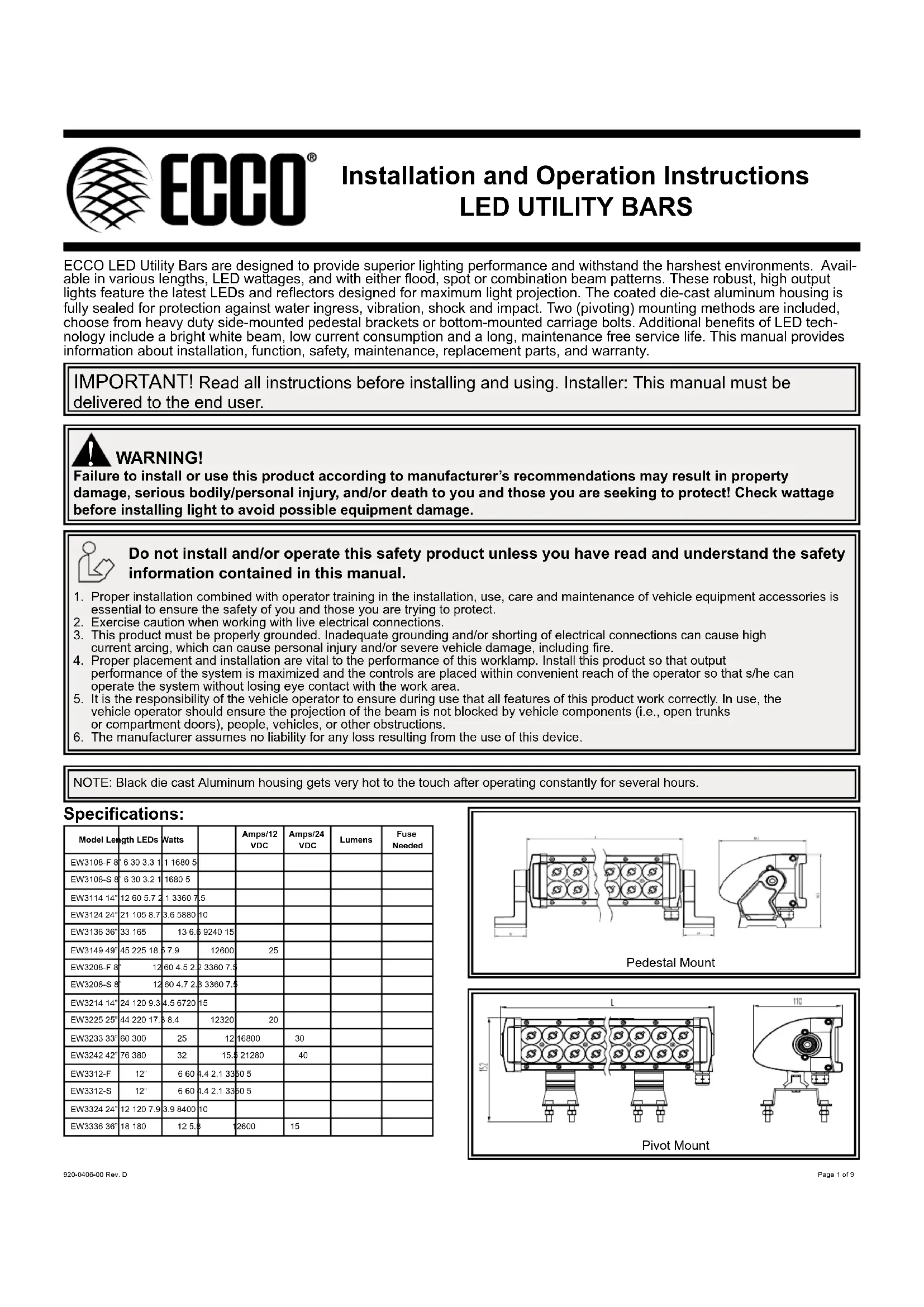

BARRES UTILITAIRES À DEL

Les barres utilitaires à DEL ECCO sont conçues pour fournir un éclairage supérieur et résister aux environnements les plus difciles. Disponibles dans dif- férentes longueurs et puissances de DEL et avec faisceaux larges, étroits ou les deux. Ces éclairages robustes et à puissance élevée contiennent les dernières technologies de DEL et de réecteurs conçus pour une projection lumineuse maximale. Le boîtier en aluminium moulé sous pression et à revêtement est parfaitement isolé, an de protéger la barre contre les inltrations d’eau, les vibrations, les chocs et les impacts. Deux méthodes de montage (pivotantes) sont incluses. Vous pouvez choisir entre des supports sur socle résistants à montage latéral et des boulons de carrosserie à montage par le bas. La technologie DEL a également comme avantages un faisceau lumineux blanc puissant, une consommation électrique faible et une longue durée de vie sans entretien nécessaire. Le présent manuel fournit des informations sur l’installation, les fonctions, la sécurité, la maintenance, les pièces de rechange et la garantie du produit. 920-0406-00 Rév. DPage 7 sur 9 Montage sur socleMontage sur pivotInstallation (montage sur socle) :

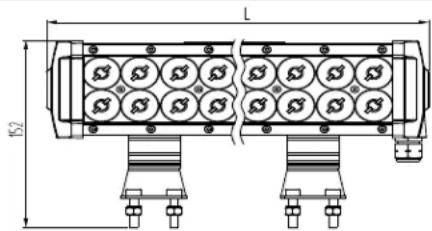

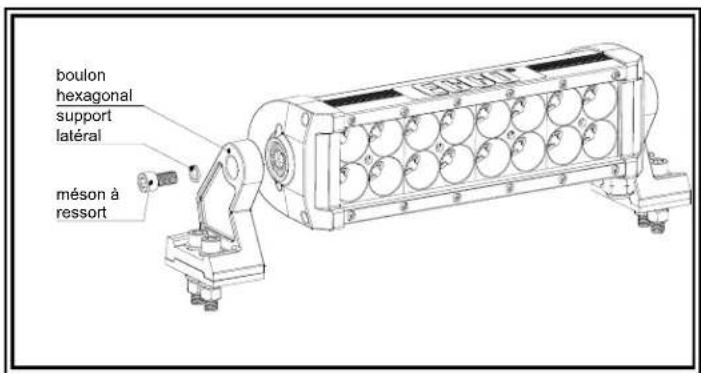

1. Fixez le boulon à travers le trou et le support latéral à l’aide du

boulon de blocage à ressort. Voir Figure 1.

2. Sélectionnez une surface de montage correspondant au

diamètre du ou des supports inclus.

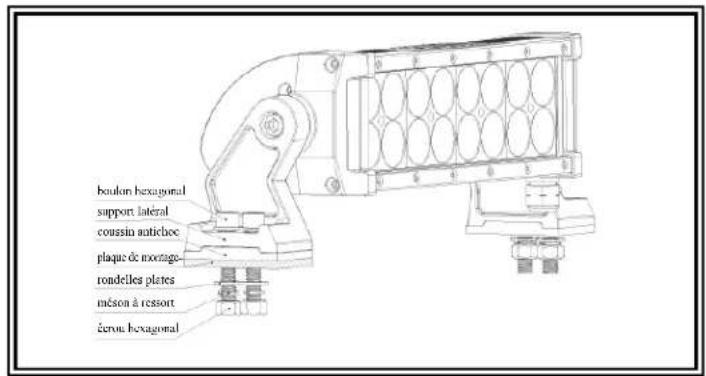

3. Posez le coussin antichoc sur la plaque de montage, puis

insérez le boulon hexagonal dans le côté du support. Placez les rondelles plates et la rondelle de blocage à ressort sur le bouton, puis serrez. Voir Figure 2.

4. Branchez le câble d’alimentation à la prise secteur correspondante.

5. Réglez l’emplacement du faisceau de l’unité et serrez le

contre-écrou à l’aide d’une clé. 920-0406-00 Rév. DPage 8 sur 9 Installation (montage sur pivot) :

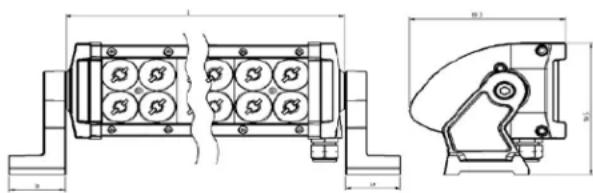

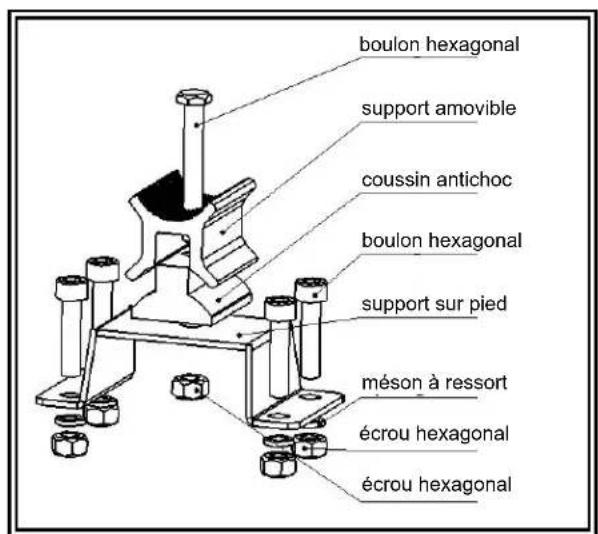

1. Tout d’abord, insérez le boulon hexagonal à travers le support

amovible, le coussin antichoc et le support, et serrez l’écrou hexagonal. Voir Figure 3.

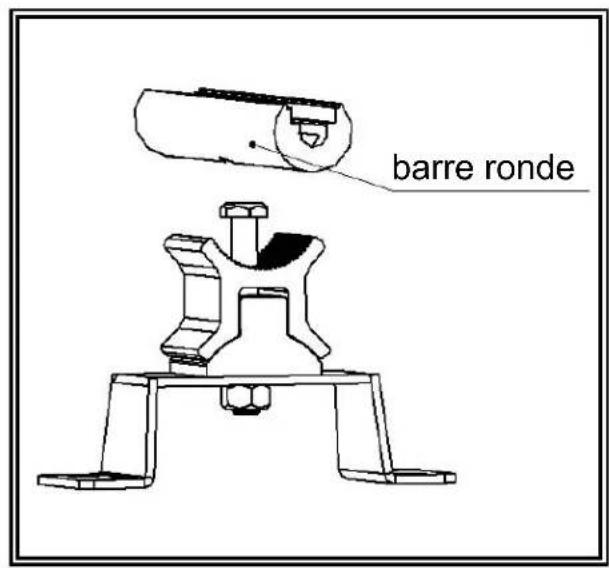

2. Placez les deux supports assemblés sur le bas de la barre

ronde du support, puis ajustez ces deux supports dans la bonne position et serrez-les. Voir Figure 4.

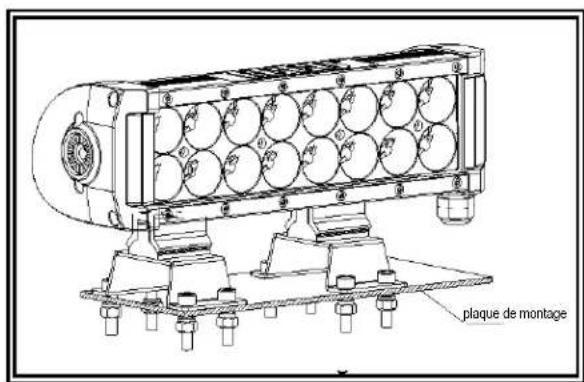

3. Insérez le boulon hexagonal à travers le support et la plaque

de montage, posez le méson à ressort, puis serrez l’écrou. Voir Figure 5.

4. Branchez le câble d’alimentation à la prise secteur correspondante.

boulon hexagonalsupport latéralcoussin antichocplaque de montagerondelles platesméson à ressortécrou hexagonal Figure 1 Figure 2 Figure 3 Figure 4 Figure 5 boulon hexagonal support latéral méson à ressort barre ronde boulon hexagonal support amovible coussin antichoc boulon hexagonal support sur pied méson à ressort écrou hexagonal écrou hexagonal plaque de montageGarantie limitée et limitation de responsabilité du fabricant : Le fabricant garantit qu’à la date d’achat ce produit sera conforme aux caractéristiques techniques dénies par ses soins (disponibles sur demande) et qu’il est exempt de vices de fabrication et de main-d’œuvre. La présente garantie limitée est valable 36 mois à compter de la date d’achat. D’autres garan- ties peuvent s’appliquer. Pour plus d’informations, contactez le fabricant. Le fabricant réparera ou remplacera, à son entière discrétion, tout produit qu’il jugera défectueux, sous réserve de la présente garantie limitée. LA PRÉSENTE GARANTIE LIMITÉE EST NULLE ET NON AVENUE EN CAS D’ENDOMMAGEMENT DE PIÈCES OU DE PRODUITS RÉSULTANT D’UNE ALTÉRA- TION, D’UN ACCIDENT, D’UN ABUS, D’UNE MAUVAISE UTILISATION, D’UNE NÉGLIGENCE, DE MODIFICATIONS NON AUTORISÉES, D’UN INCENDIE OU D’UN AUTRE DANGER; D’UNE MAUVAISE INSTALLATION OU D’UN FONCTIONNEMENT INCORRECT; OU ENCORE D’UN ENTRETIEN NON CONFORME AUX PROCÉDURES D’ENTRETIEN DÉFINIES DANS LES INSTRUCTIONS D’INSTALLATION ET D’UTILISATION DU FABRICANT.LES DÉCLARATIONS OU OBSERVATIONS ORALES AU SUJET DU PRODUIT QUI POURRAIENT AVOIR ÉTÉ FAITES PAR DES VENDEURS, DES REVEN- DEURS, DES AGENTS OU D’AUTRES REPRÉSENTANTS DU FABRICANT NE CONSTITUENT PAS DES GARANTIES. LA PRÉSENTE GARANTIE LIMITÉE NE PEUT ÊTRE MODIFIÉE ET SON CHAMP D’APPLICATION NE PEUT ÊTRE ÉLARGI EXCEPTÉ EN VERTU D’UN ACCORD ÉCRIT SIGNÉ PAR UN REPRÉSENT- ANT AUTORISÉ DU FABRICANT QUI FAIT EXPRESSÉMENT RÉFÉRENCE À LA PRÉSENTE GARANTIE. Exclusion d’autres garanties : LE FABRICANT N’ACCORDE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE. LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER SONT EXCLUES ET NE S’APPLIQUERONT PAS AU PRODUIT. LE SEUL ET UNIQUE RECOURS DE L’ACHETEUR CONTRE LE FABRICANT CONCERNANT LE PRODUIT ET SON UTILISATION, QUEL QUE SOIT LE FONDEMENT DE RESPON- SABILITÉ INVOQUÉ (RESPONSABILITÉ CONTRACTUELLE, DÉLICTUELLE OU AUTRE), SERA LE REMPLACEMENT OU LA RÉPARATION DU PRODUIT COMME INDIQUÉ CI-DESSUS. Limitation de responsabilité : EN CAS DE RESPONSABILITÉ POUR DES DOMMAGES DÉCOULANT DE LA PRÉSENTE GARANTIE LIMITÉE OU TOUTE AUTRE RÉCLAMATION RELATIVE AUX PRODUITS DU FABRICANT, LA RESPONSABILITÉ DU FABRICANT SE LIMITERA AU MONTANT PAYÉ POUR LE PRODUIT LORS DE L’ACHAT INITIAL. LE FABRICANT NE SERA EN AUCUN CAS RESPONSABLE DU MANQUE À GAGNER, DU COÛT DE L’ÉQUIPEMENT DE SUBSTITUTION OU DE LA MAIN-D’ŒUVRE, DES DOMMAGES MATÉRIELS OU D’AUTRES DOMMAGES PARTICULIERS, INDIRECTS OU ACCESSOIRES FONDÉS SUR UNE RÉCLAMATION POUR RUPTURE DE CONTRAT, MAUVAISE INSTALLATION, NÉGLIGENCE OU TOUTE AUTRE RÉCLAMATION, MÊME SI LE FABRICANT OU L’UN DE SES REPRÉSENTANTS A ÉTÉ INFORMÉ DE L’ÉVENTUALITÉ DE TELS DOMMAGES. LE FABRICANT NE S’ACQUITTERA D’AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ QUANT AU PRODUIT OU SA VENTE, SON FONCTIONNEMENT ET SON UTILISATION, ET N’ADMET NI N’AUTORISE L’HYPOTHÈSE DE TOUTE AUTRE OBLIGATION OU RESPONSABILITÉ EN RELATION AVEC CE PRODUIT. La présente garantie limitée vous accorde des droits juridiques spéciques. Vous pouvez également jouir d’autres droits, lesquels peuvent varier d’un état à l’autre. Certains états n’autorisent pas l’exclusion ni la limitation. ©2014 ECCO Instructions de câblage : Fil noir : terre Fil rouge : à raccorder à une alimentation munie d’un fusible 920-0406-00 Rév. DPage 9 sur 9 De la source d’électricité Intensité (A) 5’ 10’ 15’ 20’ 25’1 baisse de tension10 20 AWG 18 AWG 18 AWG 16 AWG 14 AWG20 18 AWG 16 AWG 14 AWG 12 AWG 12 AWG30 18 AWG 14 AWG 12 AWG 12 AWG 10 AWG40 16 AWG 12 AWG 12 AWG 10 AWG 10 AWG50 14 AWG 12 AWG 10 AWG 10 AWG 6 AWG60 14 AWG 12 AWG 10 AWG 8 AWG 8 AWG 833 West Diamond St Boise, Idaho 83705 Le Service Client États-Unis 800.635.5900 Royaume-Uni +44 (0)113 237 5340 AUS +61 (0)3 63322444 www.eccogroup.com
