Type de produit	Kit de fixation pour tablette et téléphone
Marque	Scanstrut
Modèle	ROKK Tablet Mounting Kit
Matériau	Plastique renforcé, acier inoxydable
Compatibilité tablette	Tablettes de 7 à 12 pouces (y compris iPad, Samsung Galaxy Tab)
Compatibilité téléphone	Smartphones jusqu'à 6,5 pouces
Méthodes de montage incluses	Vissage, ventouse, adhésif, rail T-track, collier de serrage
Rotation	Rotations à 360° et inclinaison à 140°
Pince tablette	RL-508 : pince réglable avec vis M6
Pince téléphone	RL-509 : pince réglable avec vis M6
Base fournie	RLS-401 (à visser), RLS-404 (adhésive), RLS-402 (rail), RLS-405 (ventouse), RLS-403 (collier), RLS-407 (T-track)
Dimensions du boîtier	Environ 15 x 10 x 5 cm (emballage)
Poids total	Environ 350 g (avec toutes les pièces)
Alimentation	Aucune (support mécanique)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Installation	Nécessite clé Allen 6 mm, tournevis cruciforme, perceuse (pour base vissée)
Sécurité	Vérifier régulièrement le serrage des vis et l'adhérence des ventouses/adhésifs.
Garantie	2 ans (selon le fabricant)
Réparabilité	Pièces détachées disponibles sur scanstrut.com
Utilisation recommandée	Bateau, voiture, camping-car, maison

FOIRE AUX QUESTIONS - ROKK Tablet Mounting Kit Scanstrut

Quelles tablettes sont compatibles avec le ROKK Mounting Kit ?

Le kit est conçu pour les tablettes de 7 à 12 pouces, y compris les iPad, Samsung Galaxy Tab et autres modèles similaires. La pince tablette (RL-508) s'adapte grâce à un réglage par vis M6.

Puis-je utiliser le support avec un étui de protection ?

Oui, tant que l'étui n'augmente pas trop l'épaisseur de la tablette. La pince s'ajuste pour accueillir des épaisseurs jusqu'à environ 15 mm.

Quels types de montage sont disponibles ?

Le kit inclut plusieurs bases : vissée (RLS-401), adhésive (RLS-404), ventouse (RLS-405), rail T-track (RLS-407), collier de serrage (RLS-403) et support pour rail (RLS-402). Vous pouvez choisir selon votre surface.

Comment installer la base à ventouse ?

Nettoyez la surface (verre ou fibre de verre lisse). Humidifiez légèrement la ventouse si nécessaire. Placez-la et appuyez fermement. Tournez le levier pour créer le vide. Vérifiez l'adhérence avant d'y fixer la tablette.

Le support peut-il pivoter ?

Oui, le système 360 Body (RLS-AM) permet une rotation à 360° et une inclinaison jusqu'à 140°, offrant un grand angle de vision.

Est-ce que le kit convient pour une utilisation en bateau ?

Absolument. Scanstrut conçoit ses produits pour les environnements marins. Les matériaux résistent à la corrosion et aux vibrations. Toutefois, évitez l'immersion complète.

Puis-je acheter des pièces de rechange ?

Oui, les pièces détachées (pinces, bases, vis) sont disponibles sur le site officiel scanstrut.com ou auprès des revendeurs agréés.

Comment nettoyer le support ?

Utilisez un chiffon doux légèrement humide pour essuyer la poussière. N'utilisez pas de produits chimiques agressifs qui pourraient endommager le plastique.

Le support est-il sécurisé pour une utilisation en voiture ?

Oui, surtout avec la base vissée ou à ventouse sur une surface plane. Assurez-vous que le support ne bloque pas la vue du conducteur et que la tablette est bien serrée.

Qu' inclut le kit ROKK ?

Le kit contient : une pince tablette RL-508, une pince téléphone RL-509, un corps rotatif 360° (RLS-AM), des bases multiples (vissée, adhésive, ventouse, rail, collier, T-track), des vis, des rondelles, une clé Allen 6 mm et un manuel d'installation.

MODE D'EMPLOI ROKK Tablet Mounting Kit Scanstrut

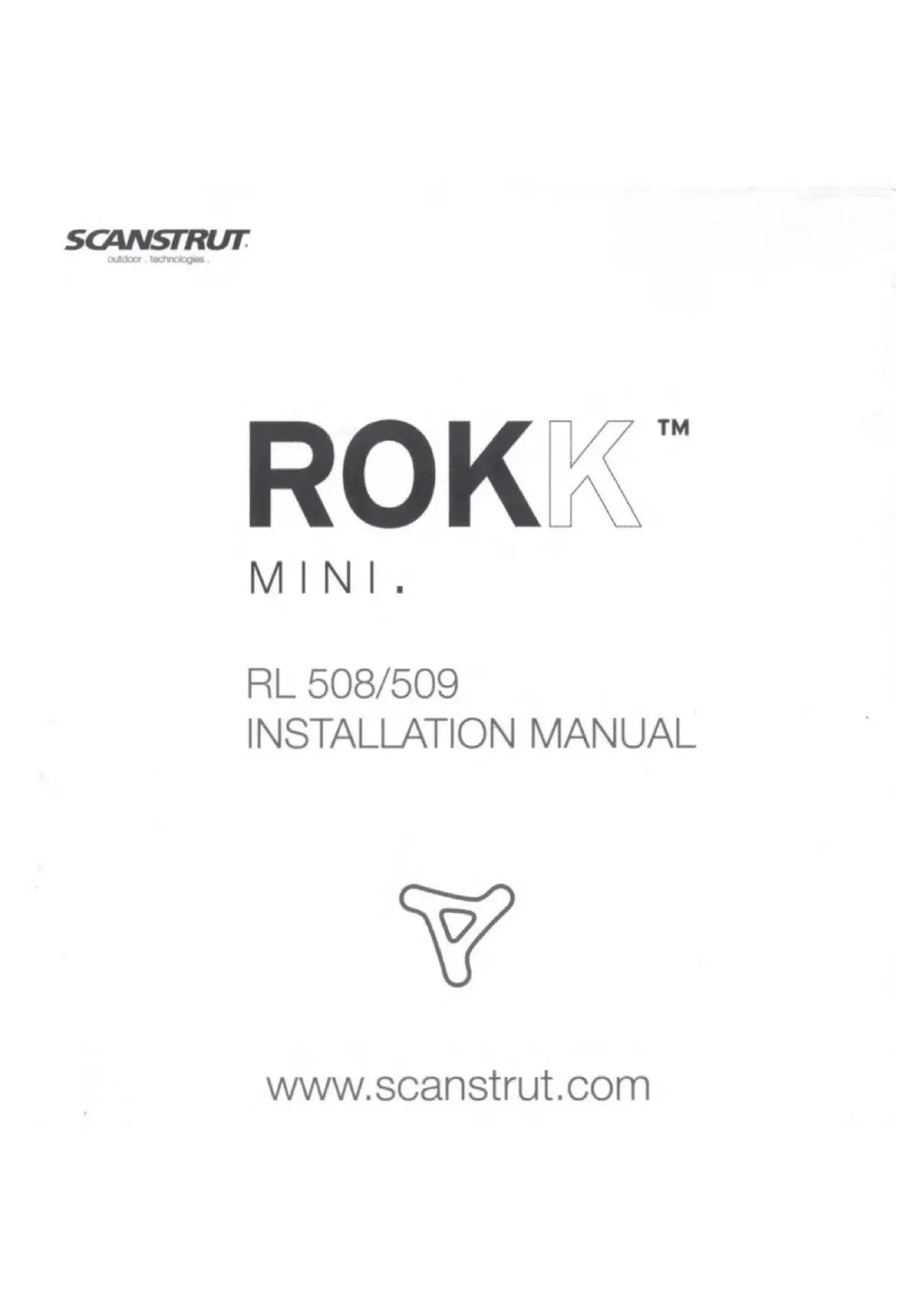

ROKK ^TM

MINI.

RL 508/509

INSTALLATION MANUAL

Abstract geometric shape resembling a stylized letter or symbol (no text or symbols present)

www.scanstrut.com

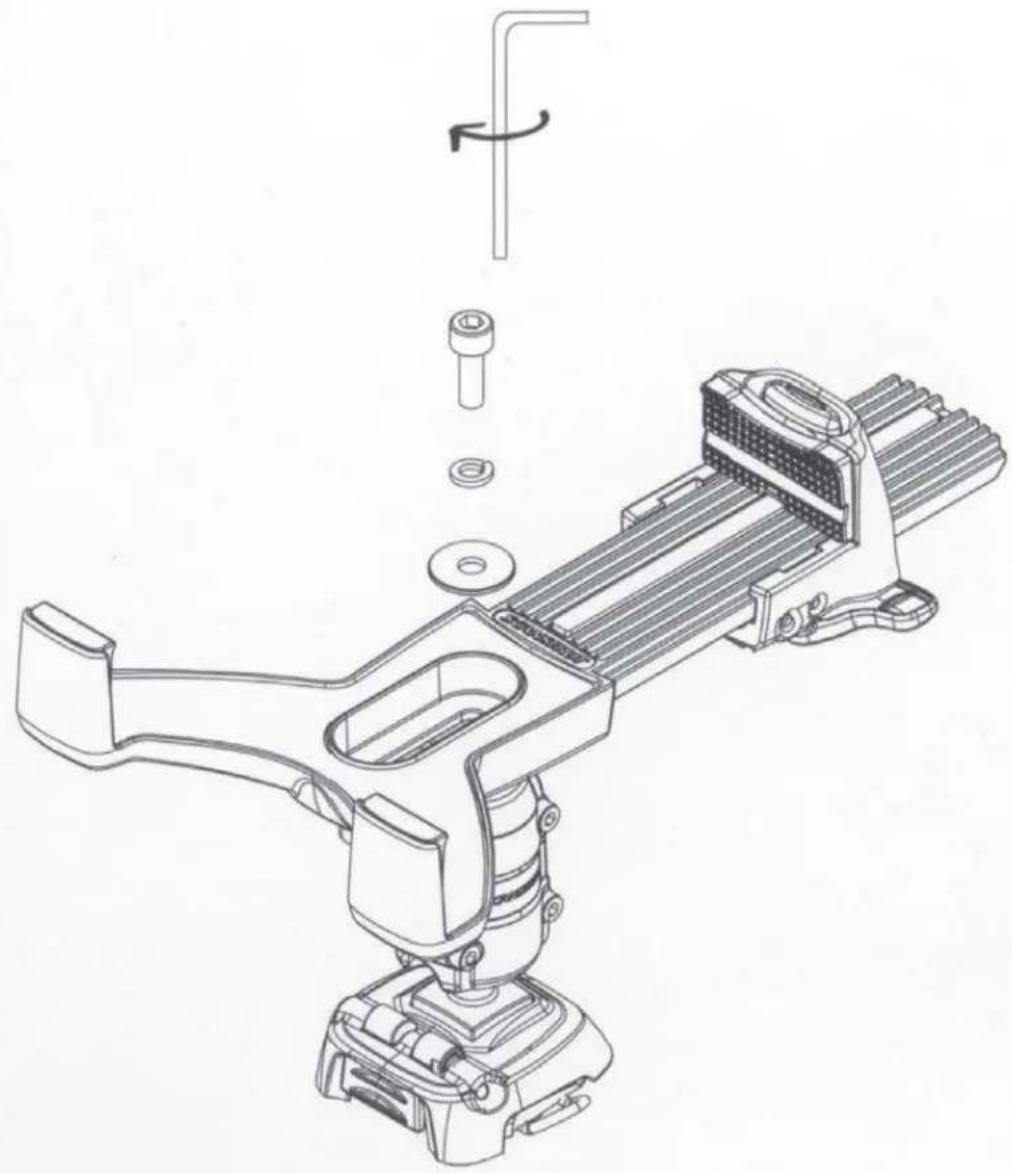

Tablet Clamp RL-508

Technical line drawing of a robotic arm assembly with labeled parts (no text or symbols present)

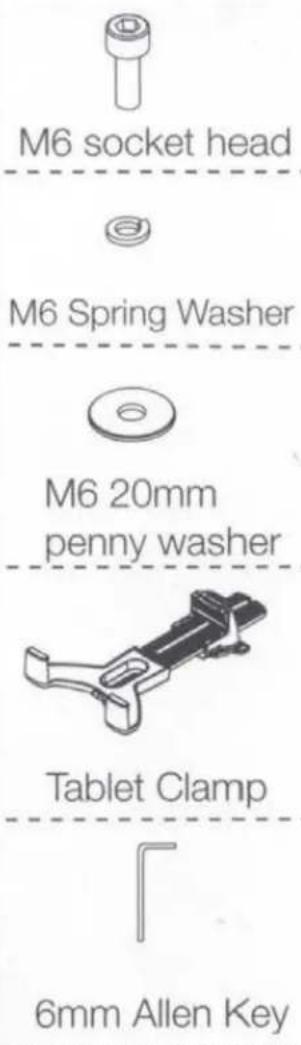

M6 socket head M6 Spring Washer M6 20mm penny washer Tablet Clamp 6mm Allen Key

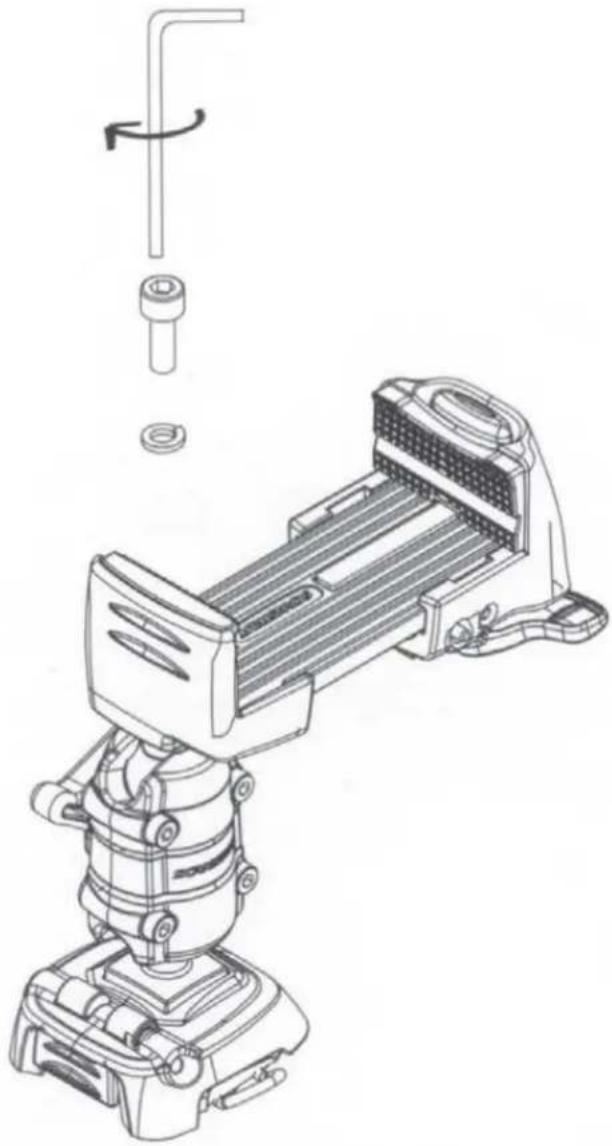

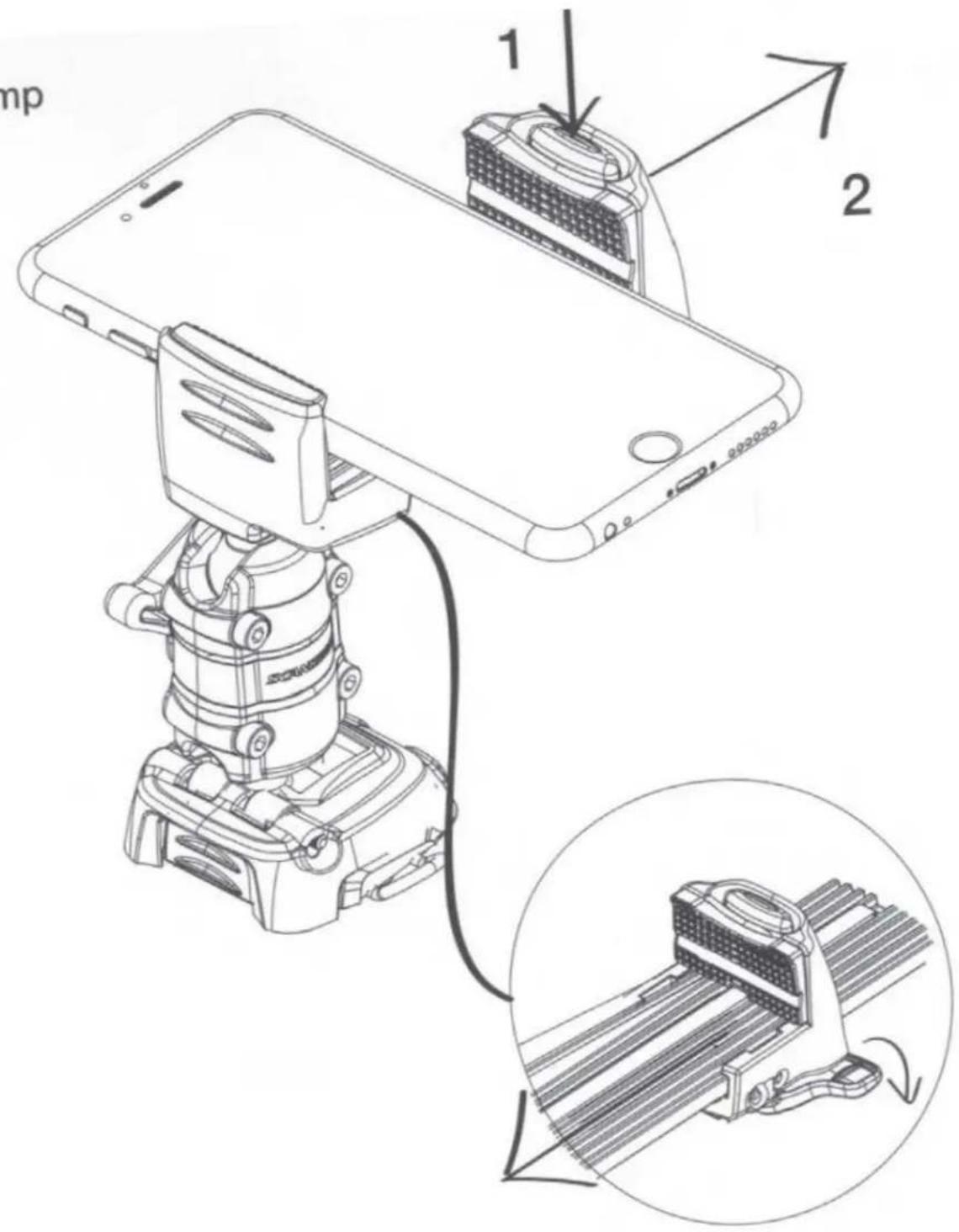

Phone Clamp RL-509

Technical line drawing of a robotic device with mechanical components and a separate view showing a shaft and housing (no text or symbols)

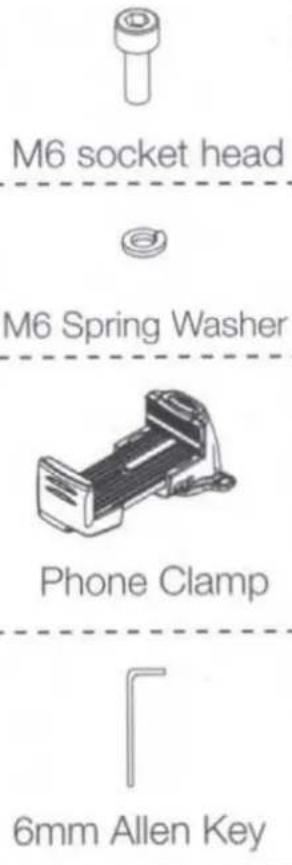

M6 socket head M6 Spring Washer Phone Clamp 6mm Allen Key

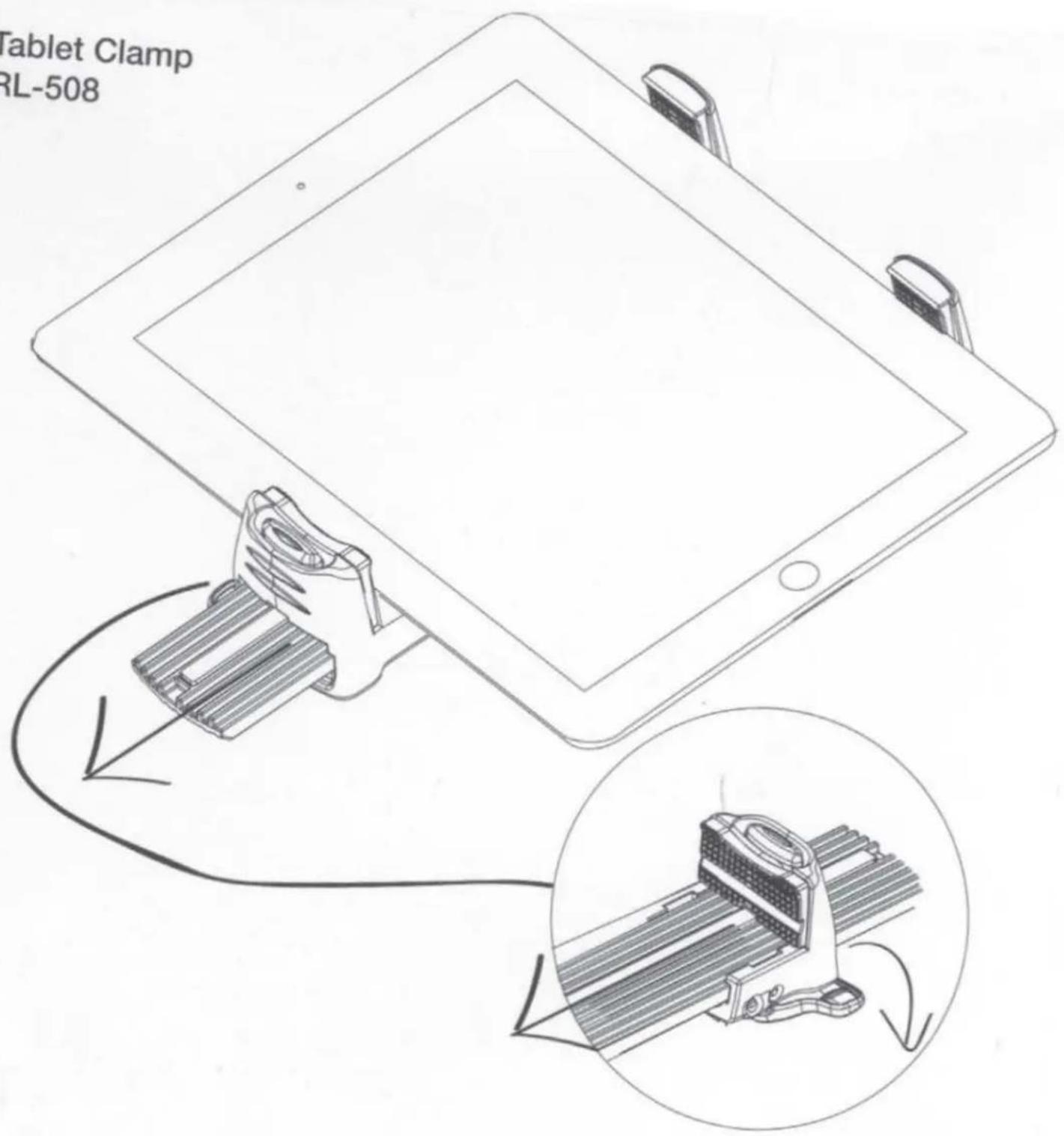

Tablet Clamp RL-508

Phone Clamp

RL-509

mp 1 2 7

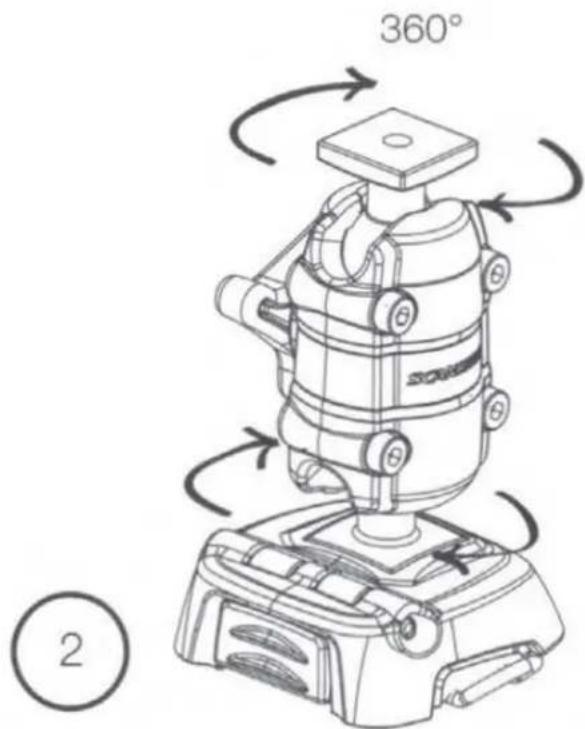

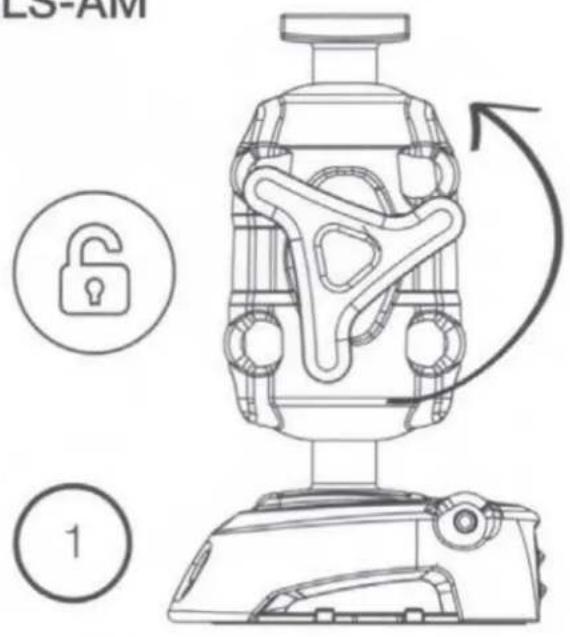

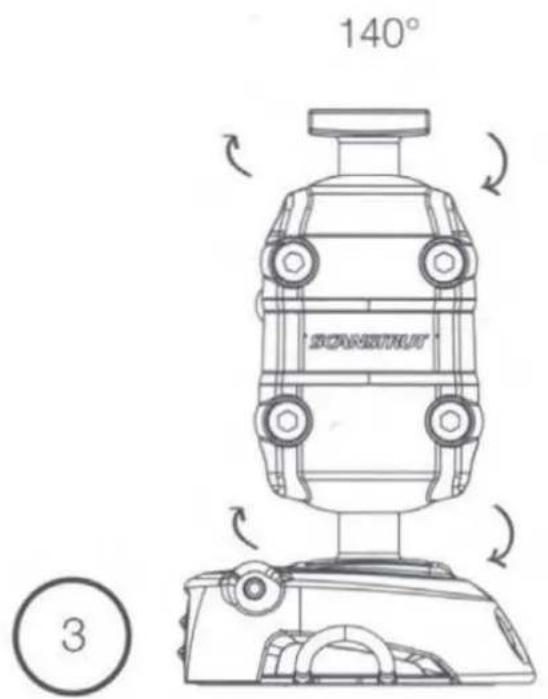

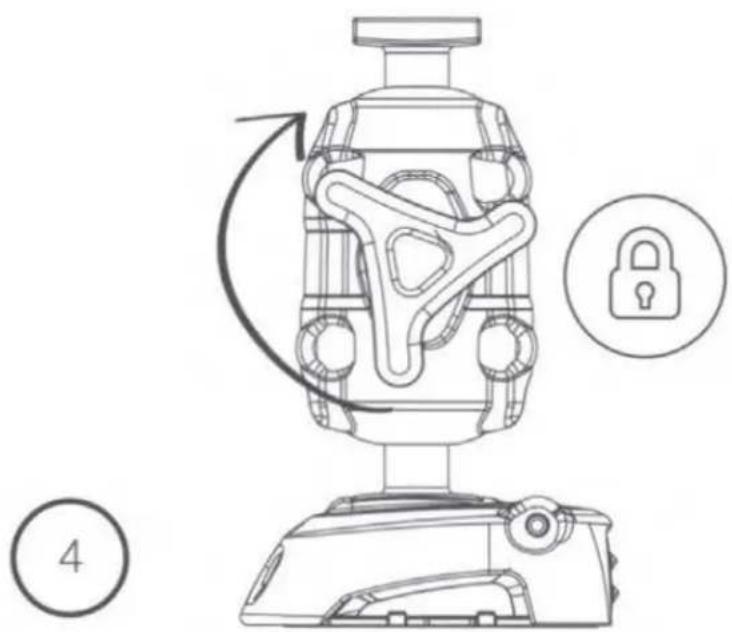

360 Body
RLS-AM

ES-AM 1

360° ②

140° SCARISTINUT 3

Diagram illustrating a robotic device with labeled parts and an icon of a lock, showing a mechanical assembly with rotation arrow.

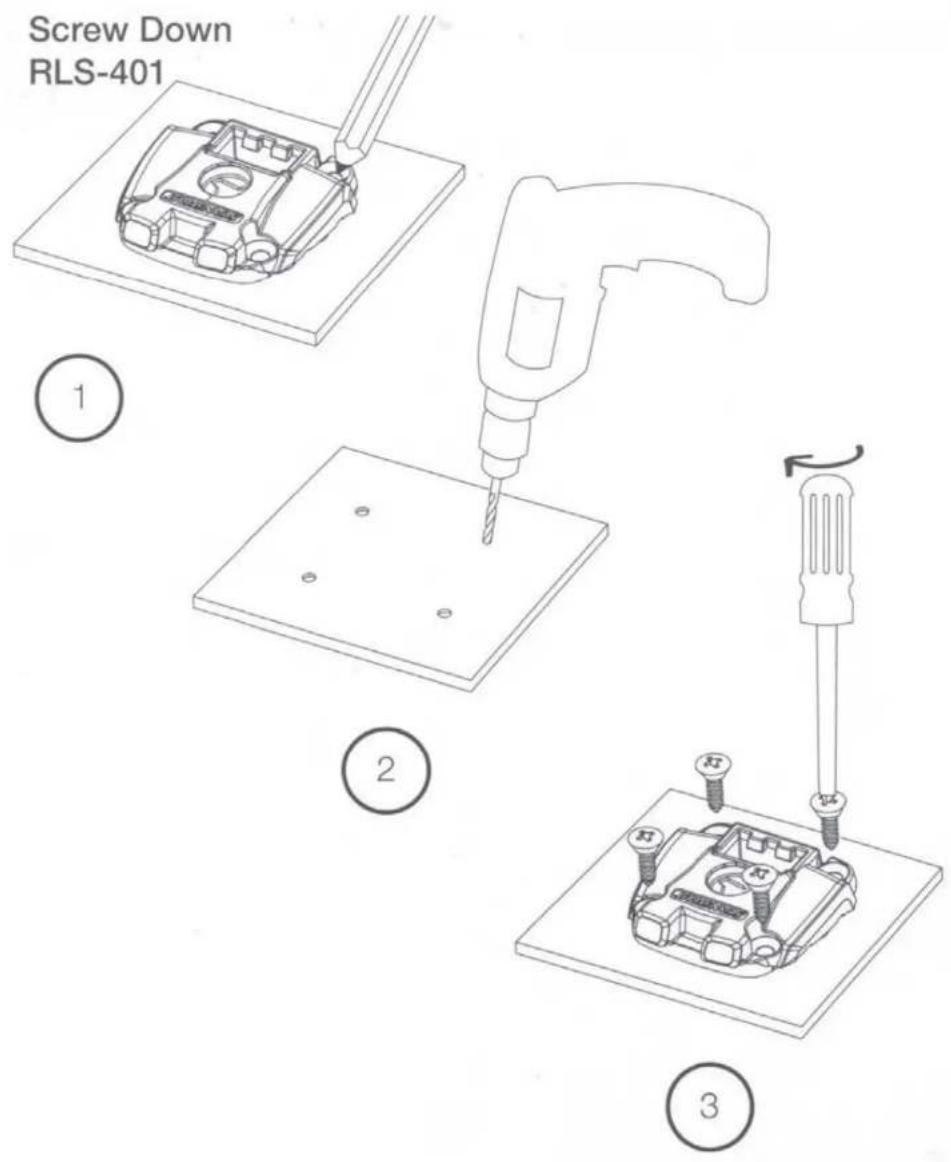

Screw Down RLS-401 ① ② ③

4×M4×16MM

Posi Self Tap

Screw down base

Pencil

Power Drill

ø1/16"(2.0 mm) drill bit

Posi Screw driver

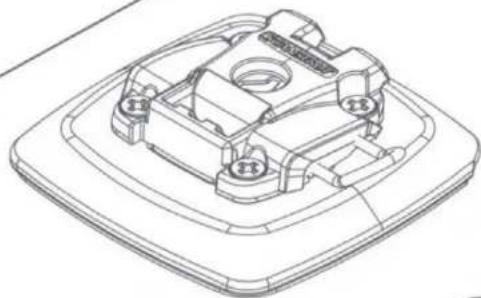

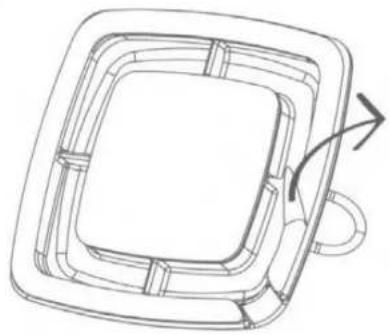

Self-Adhesive

RLS-404

Diagram of a square frame with internal partitions and a curved handle, no text or symbols present

Self adhesive base

Non-porous smooth surface

1

Technical line drawing of a mechanical component with mounting holes and a central bore (no text or symbols)

2

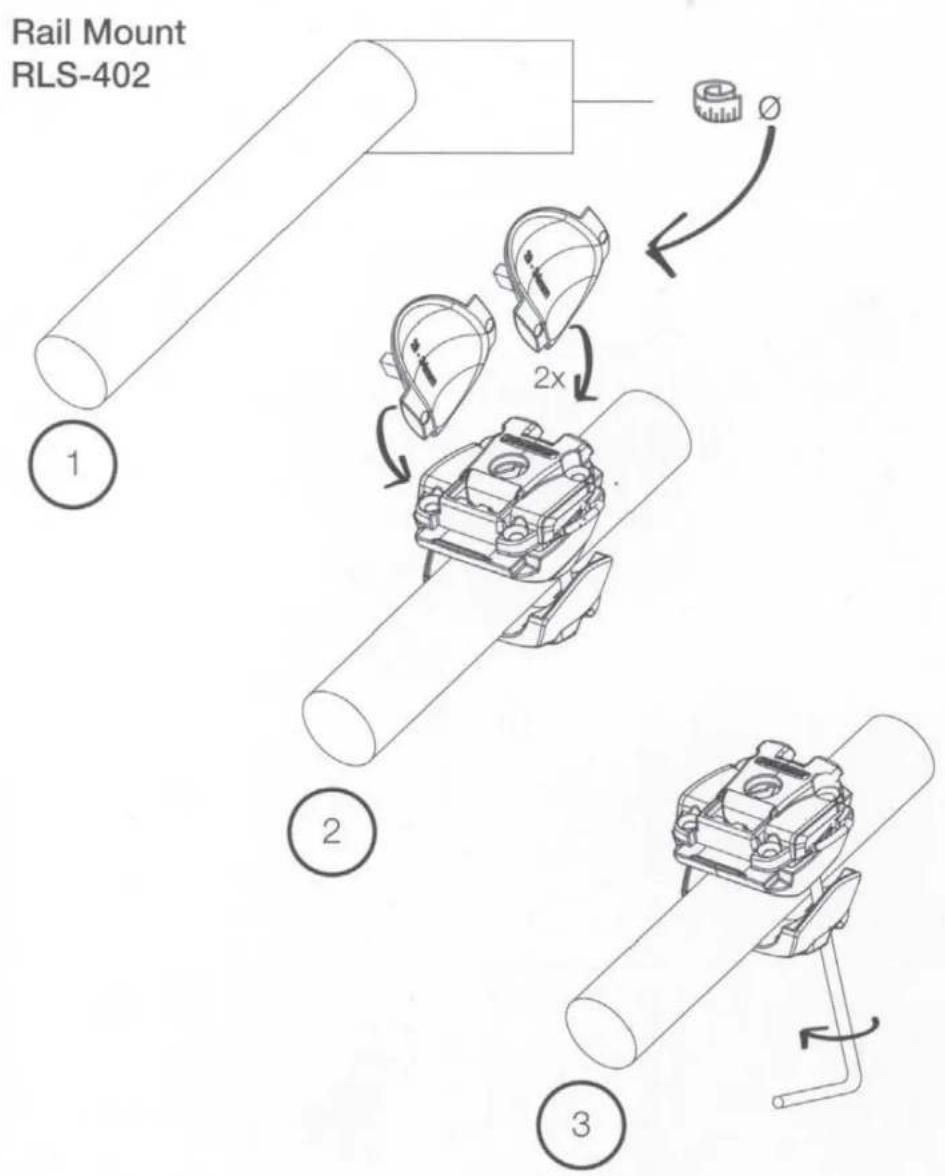

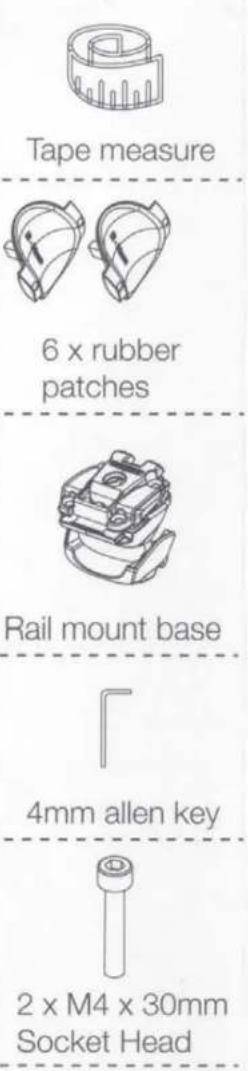

Rail Mount RLS-402 1 2x 3

Tape measure 6 x rubber patches Rail mount base 4mm allen key 2 x M4 x 30mm Socket Head

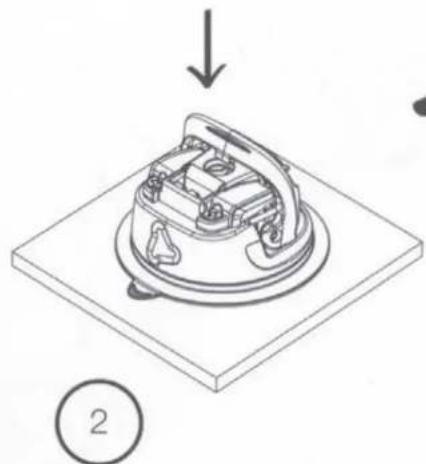

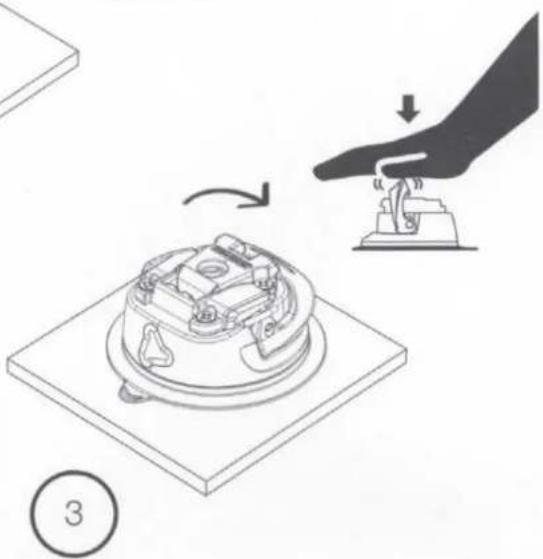

Suction Cup RLS-405

Line drawing of a mechanical device with a circular dial and handle, no text or symbols present

1

Isometric diagram of a mechanical device with a downward arrow and circled number 2, no text or symbols present.

Illustration of a hand pressing down on a stand with a downward arrow indicating force or pressure (no text or symbols)

Suction Cup Base

Non-porous smooth surface -GRP -GLASS

Diagram showing a hand pressing down on a mechanical component with a rotating arrow, no text or symbols present

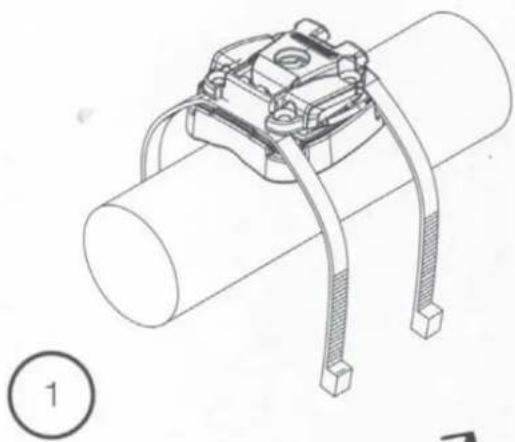

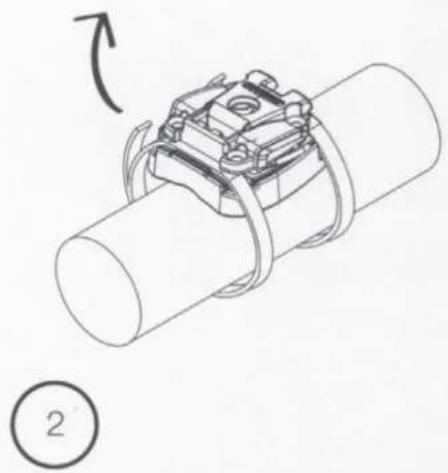

Zip tie

RLS-403

Technical line drawing of a mechanical clamp or bracket assembly mounted on a cylindrical component (no text or symbols present)

Mechanical assembly diagram showing a cylindrical component with attached clamping ring and rotating arrow (no text or symbols)

4 x zip tie

Base Unit

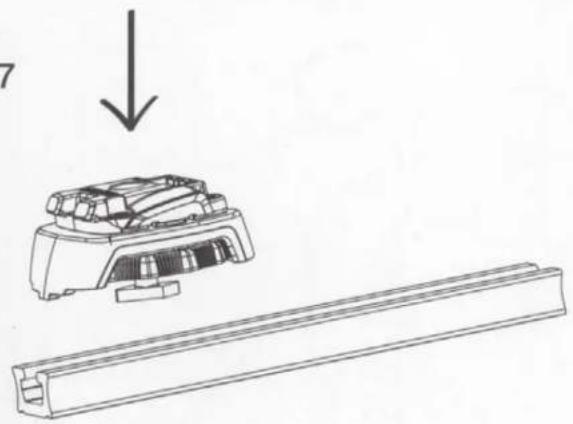

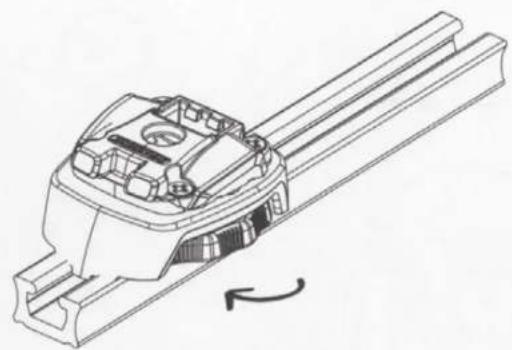

T-Track RLS-407

Technical line drawing showing a mechanical component with an arrow indicating downward motion (no text or symbols present)

1

Technical line drawing of a mechanical component with no visible text or symbols

2

T-track base
