MODE D'EMPLOI 560BFS HUSQVARNA

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant cause des blessures graves voire mortelles à l'utilisateur et aux autres personnes représentes.

Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.

Toujoursutiliser:

• Protecteur d'oreilles
• Des protège-yeux homologues
  Utiliser une protection respiratoire dans les environnementspoussiereux.

Au besoin, utiliser des gants.

L'aspiro-souffleur peut projeter violément des objets pouvant etre renvoyes vers l'utilisateur. Cecipeut provoquer des blessures graves aux yeux si I'équipement de protection personelle recommende n'est pas utilisé.

L'opérateur du souffleur doit veiller à ce qu'aucune personne ou animal ne se trouve à moins de 15 metres. Lorsque plusieurs opérateurs partagent le même lieu de travail la distance de sécurité doit être de 15 metres au minimum

Maintenez toute partie du corps loin des surfaces chaudes.

Pompe à carburant

La plaque d'identification indiquant le numero de série. yyyy est l'année de production, ww est la semaine de production.

yyyywwxxxxx

Les autres symboles/autocollants présents sur la machine concernant des exigences de certification spécifique à certains marchés.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours utiliser des gants de protection.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visiere.

Remplissage d'essence.

Commande de starter en position "ouvert".

Commande de starter en position "fermé".

ATTENTION!

Les émissions du moteur de cet outil contiennent des produits chimiques qui, d'après l'Etat de Californie, peuvent cause le cancer, des malformations congenitales ou autre danger pour la reproduction.

SOMMAIRE

Sommaire Contrôler les points suivants

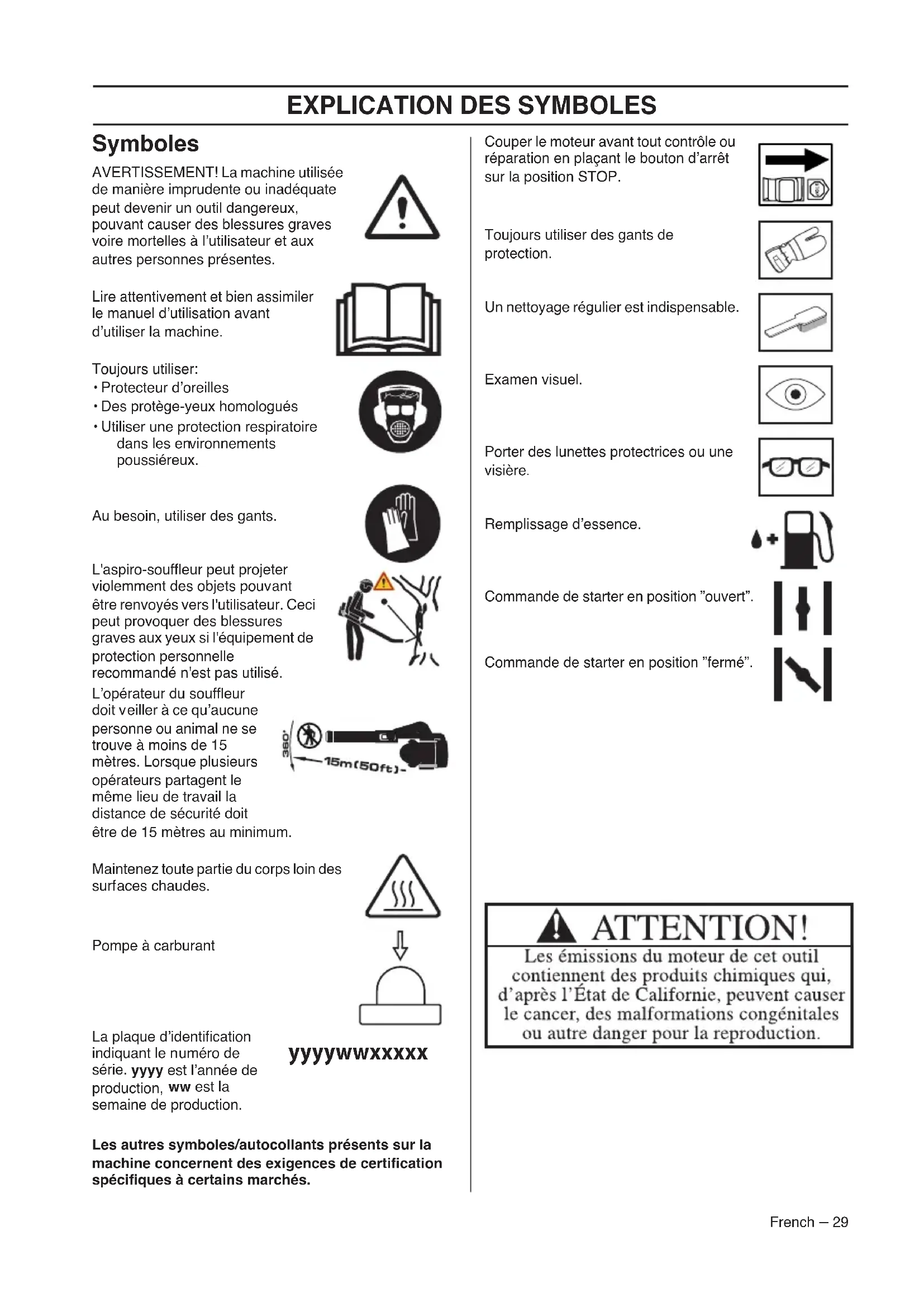

EXPLICATION DES SYMBOLES

Symboles 29

SOMMAIRE

Sommaire 30

Contrcler les points suivants avant la mise en marche: 30

INTRODUCTION

Cher client, 31

QUELS SONT LES COMPOSANTS?

Quels sont les composants de l'aspiro-souffleur? 32

Quels sont les composants de l'aspiro-souffleur? 33

Quels sont les composants de l'aspiro-souffleur? 34

INSTRUCTIONS GÉNÉRALES DE SECURITÉ

Généralités 35

INSTRUCTIONS DE SÉCURITÉ

Équipement de protection personnelle 37

Euplement de securite de la machine 37

Contrôle, maintenance et entretien des
équipements de sécurité de la machine 39

Méthodes de travail 40

MONTAGE

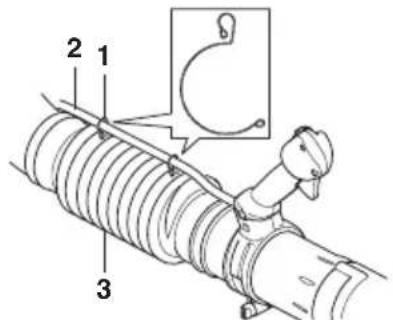

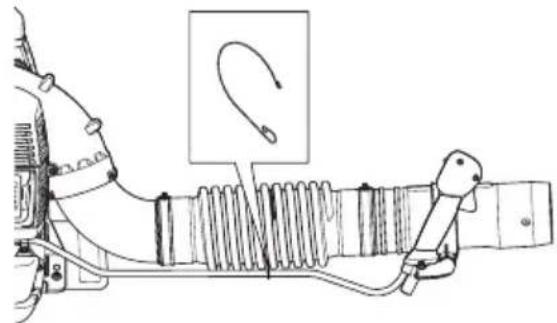

Montage du tube de souffrage et de la poignée de commande 42

Montage du tube de souffrage et de la poignée de commande 42

MANIPULATION DU CARBURANT

Carburant 44

Remplissage de carburant 45

DÉMARRAGE ET ARRÊT

Demarrage et arrêt 46

ENTRETIEN

Généralités 48

Carburateur 48

Silencieux 48

Système de refroidissement 48

Grille d'entrée d'air 48

Bougie 49

Filtre a air 49

Bretelle d'epaule 50

Scha ma d'entretien 51

CARACTERISTIQUES TECHNIQUES

Caracteristiques techniques 52

DECLARATION DE GARANTIE CONTROLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU FÉDRÉRAL

VOS DROITS ET OBLIGATIONS EN GARANTIE 54

avant la mise en marche:

Lire attentivement le manuel d'utilisation.

AVERTISSEMENT! Une exposition prolongée au bruit risque de causeurs des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agreés.

AVERTISSEMENT! Ne jamais modifier sous chaque prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pieces d'origine. Des modifications non-authorises et l'emploi d'accessoires non-homologues peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou autres personnes.

Votre garantie ne couvre ni les dommages ni la responsabilité qu'entraîne l'utilisation de pieces ou d'accessoires non autorisés.

AVERTISSEMENT! Un aspiro-souffleur utilisé de manière erronée ou néligente peut être un outil dangereux pouvant occasionner des blessures personnelles graves, voir mortelles. Il importe donc de dire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.

EMISSION CONTROL INFORMATION

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

La machine est conque uniquement pour le nettoyage des pelouses, des allées, des voies en asphalte et similaires.

Si vous avez besoin d'aide, appelez le 704-921-7000 ou connectez-vous à notre site: www.husqvarna.com

Cher client,

Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produit de l'énergie hydraulique et constituait donc uneASF de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cusinières à bois jusqu'àux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronconenne. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développement, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous approucierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.

Nosyouremercionsd'utiliser un produitHusqvarna！

Husqvarna AB travaille continuèlement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

QUELS SONT LES COMPOSANTS?

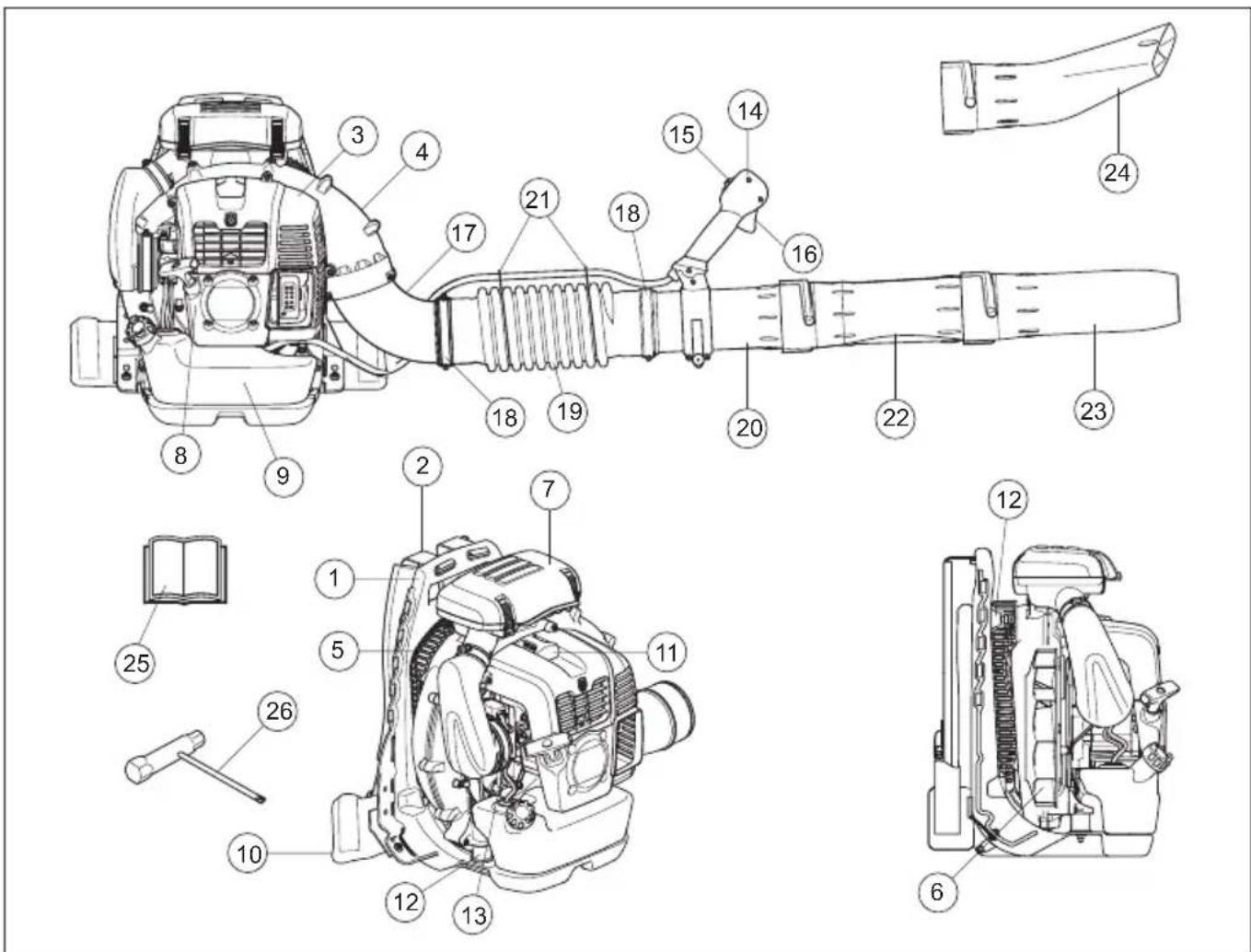

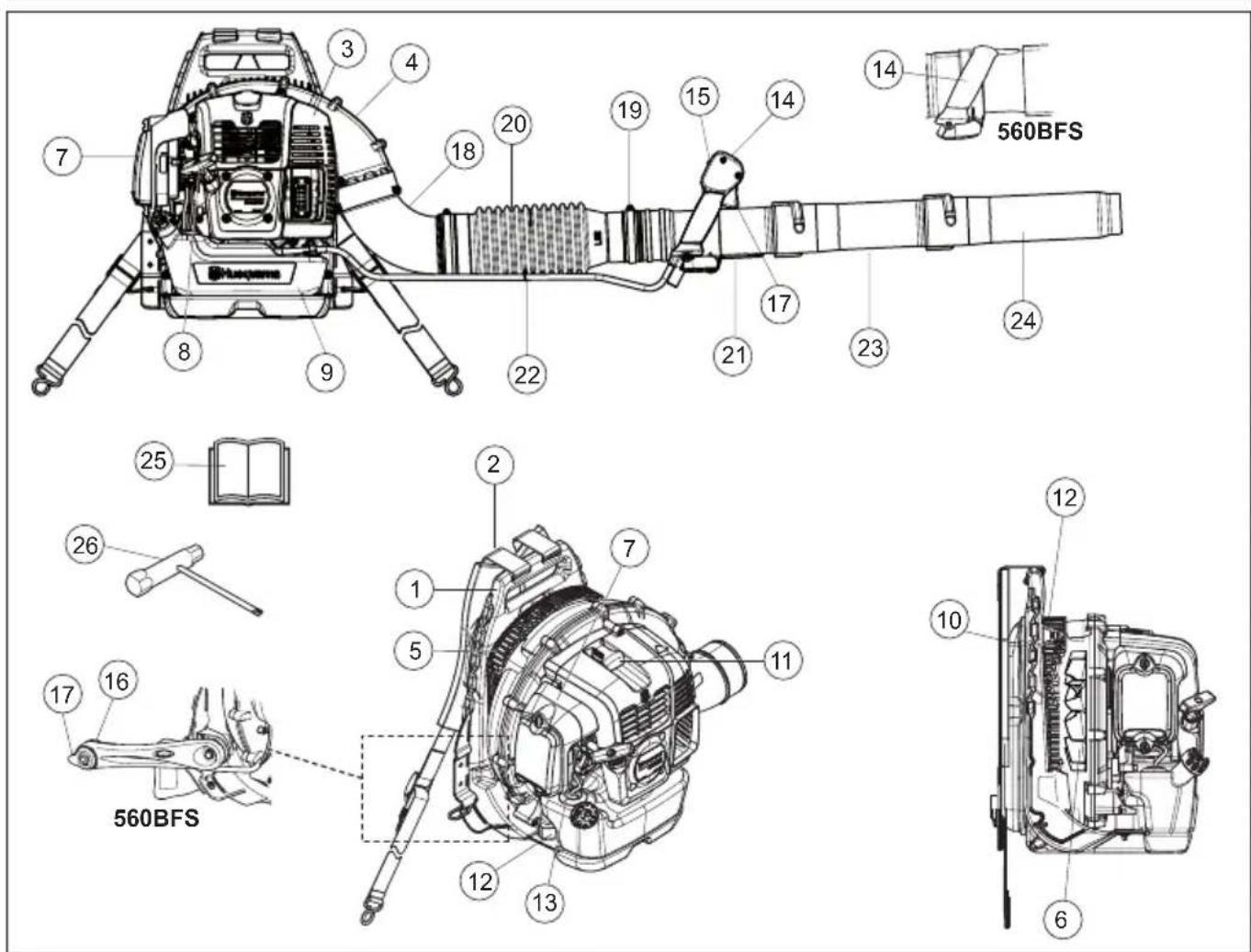

Quels sont les composants de l'aspiro-souffleur? 560BTS, 560BFS

1 Cadre
2 Harnais
3 Capot de moteur
4 Coque de ventilateur
5 Grille d'entrée d'air
6 Ventilateur
7 Filtre à air
8 Poignée de lanceur
9 Reservoir d'essence
10 Coussin
11 Bougie

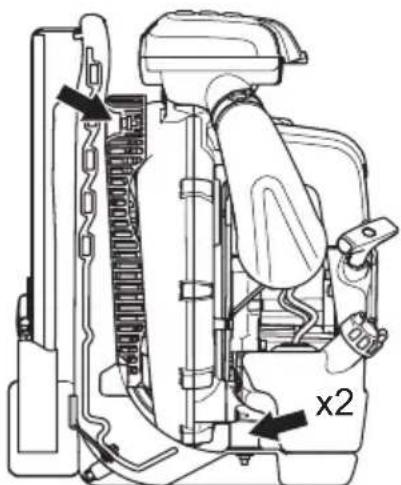

12 Systeme anti-vibrations
13 Commande de starter
14 Poignée de commande/Poignée de manoeuvre

15 Bouton d'arrêt avec réglage de la position d'accélération (BTS)
16 Arretez interrupteur placé derrière le levier. (BFS)
17 Commande de l'accelération (BTS) / Levier d'accelération (BFS)
18 Coude
19 Collier de serrage
20 Tuyau flexible
21 Tube de manoeuvre
22 Collier de serrage
23 Tube intermédiaire
24 Buse standard
25 Manuel d'utilisation
26 Clé universelle

QUELS SONT LES COMPOSANTS?

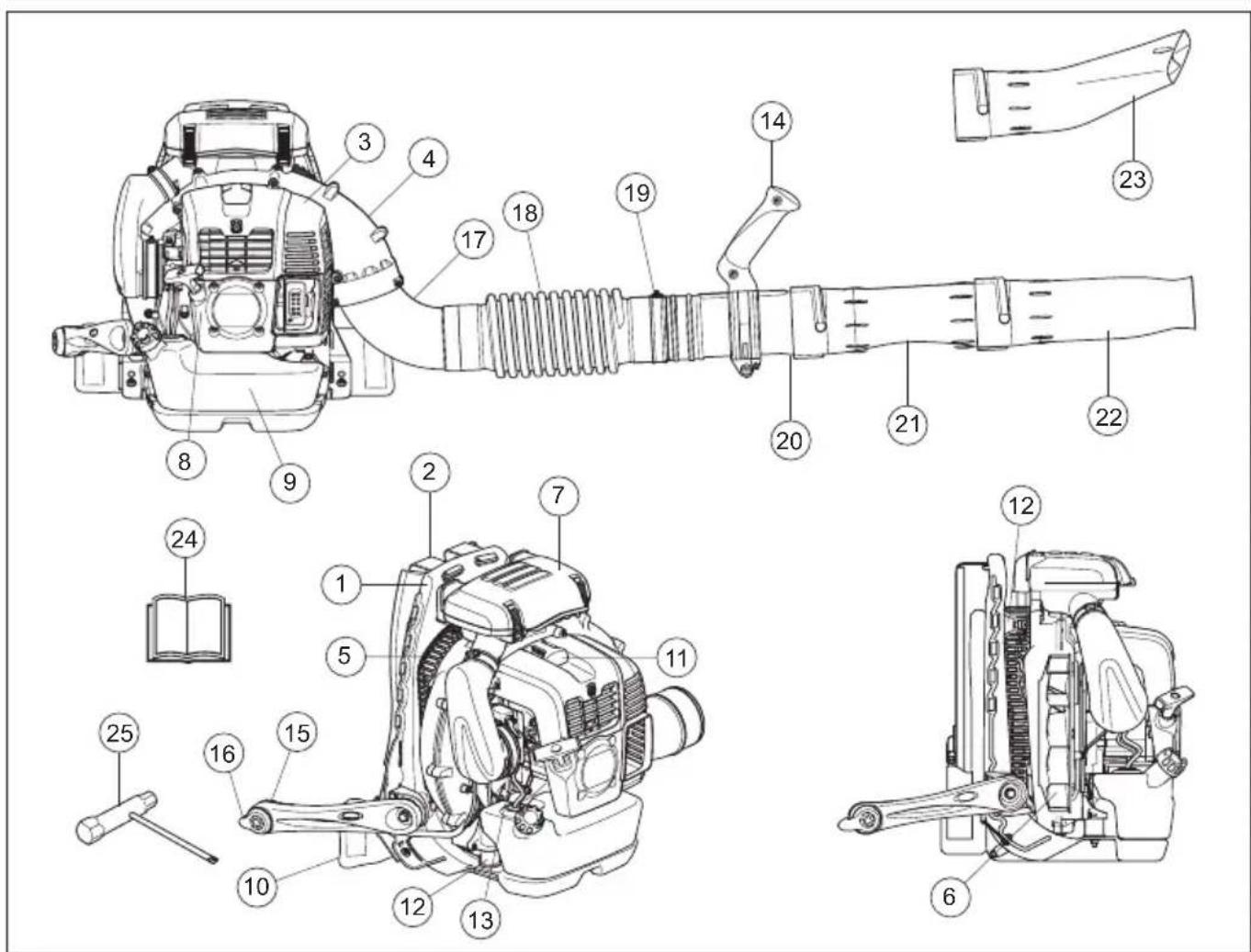

Quels sont les composants de l'aspiro-souffleur? 570BTS, 580BTS

1 Cadre
2 Harnais
3 Capot de moteur
4 Coque de ventilateur
5Grille d'entree d'air
6 Ventilateur
7 Filtre à air
8 Poignée de lanceur
9 Reservoir d'essence
10 Coussin
11 Bougie
12 Système anti-vibrations
13 Commande de starter

14 Poignée de commande/Poignée de manoeuvre
15 Bouton d'arret avec réglage de la position d'accélération
16 Commande de l'accelération
17 Coude
18 Collier de serrage
19 Tuyau flexible
20 Tube de manoeuvre
21 Collier de serrage
22 Tube intermédiaire
23 Buse standard
24 Buse plate (Accessoires)
25 Manuel d'utilisation
26 Clé universelle

QUELS SONT LES COMPOSANTS?

Quels sont les composants de l'aspiro-souffleur? 570BFS, 580BFS

1 Cadre
2 Harnais
3 Capot de moteur
4 Coque de ventilateur
5 Grille d'entrée d'air
6 Ventilateur
7 Filtre à air
8 Poignée de lanceur
9 Réservoir d'essence
10 Coussin
11 Bougie
12 Systeme anti-vibrations
13 Commande de starter

14 Poignée de commande/Poignée de manoeuvre
15 Arretez interrupteur placé derrière le levier.
16 Levier d'accelération
17 Coude
18 Tuyau flexible
19 Collier de serrage
20 Tube de manoeuvre
21 Tube intermédiaire
22 Buse standards
23 Buse plate (Accessoires)
24 Manuel d'utilisation
25 Clé universelle

INSTRUCTIONS GÉNÉRALES DE SECURITÉ

Généralités

IMPORTANT!

La machine est conçue uniquement pour le nettoyage des pelouses, des allées, des voies en asphalte et similaires.

Effectuez une inspection générale de la machine avant de l'utiliser, voir le Calendrier de maintenance.

Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maitrise du corps.

Utiliser les équipements de protection personnelle. Voir au chapitre "Equipement de protection personelle".

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modele original.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôle des sécurité indiqués dans ce manuel d'utilisation.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le cable d'allumage ne sont pas endommagés afin d'éviter tout risque de chocolélectrique.

L'opérateur du souffleur doit veiller à ce qu'aucune personne ou animal ne se trouve à moins de 15 metres. Lorsque plusieurs opérateurs partagent le même lieu de travail la distance de sécurité doit être de 15 metres au minimum.

Ne jamais laisser un enfant utiliser la machine.

Ne jamais laisser d'autres personnes utiliser la machine sans s'être assure du préalable que ces personnes ont bien compris le contentu du mode d'emploi.

Vérifiez toujours qu'aucun objet n'obstrue la grille d'entrée d'air avant de commencer le travail.

Ne retirez jamais la grille d'entrée d'air.

En cas d'urgence, dégagez-vous de la machine en ouvrant le ceinturon et la ceinture de poitrine et laissez la machine tomber vers l'arrière.

Toujours consulter les autorités locales pour s'assurer d'appliquer les règlements en vigueur.

Maintenez toute partie du corps loin des surfaces chaudes.

AVERTISSEMENT! Cette machine génére un champ électromagnetique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

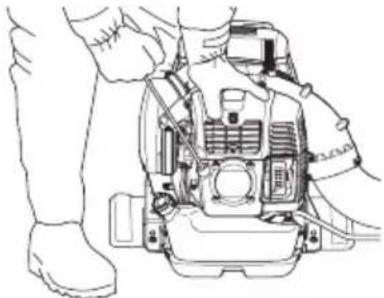

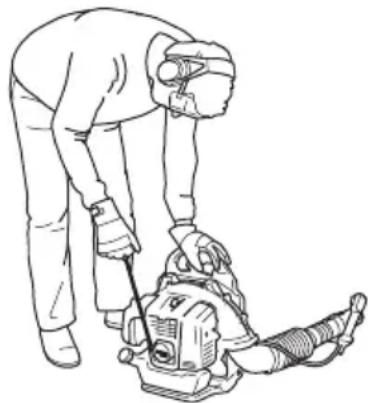

Démarrage

• Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échévement du moteur sont nocifs.
• Inspector les environs et s'assurer qu'aucune personne et qu'aucun animal ne peut se couver en contact avec le jet.
• Placer la machine sur le sol et pousser le corps de la machine contre le sol avec la main gauche (REMARQUE! Pas avec le pied). Saisir ensuite la poignée du lanceur avec la main droite et tirer plusieurs fois rapidement et avec force.

Sécurité carburant

• Utiliser un bidon d'essence compteant un dispositif d'arrêt de replissage automatique.
• Ne jamais effectuer le replischage de la machine lorsque le moteur tourne. Arreter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.
• Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).
• Éviter tout contact de la peau avec du carburant. Le carburant a un effet irritant sur la peau et peut aussi entraîner des alterationsIRMiques.

INSTRUCTIONS GENÉRALES DE SECURITÉ

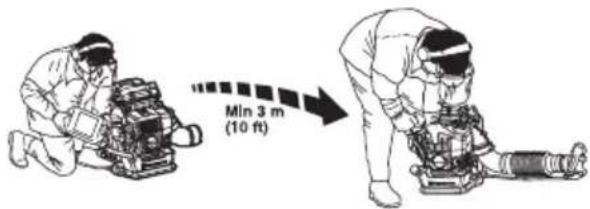

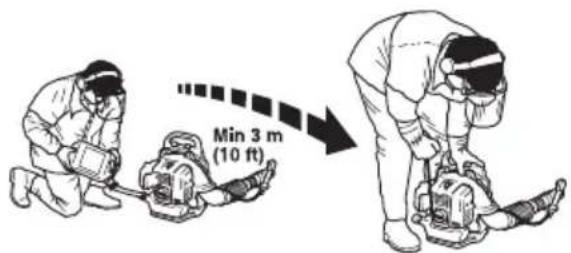

• Avant demettre la machine en marche,la deplacer a au moins 3 metres de l'endetroit ou a eté fait le plein.

• Ne jamais demarrer la machine:
• Si du carburant a eté renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.
• Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont ete en contact avec le carburant. Utilisez de I'eau et du savon.
• S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivie ou uneétincelle: machine électrique, moteur électrique,contact/interrupteur électrique ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un écipient homologué et concu à cet effet.
  Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel. Videz le réservoir de carburant et appuyez sur l'amorceur jusqu'à ce que le réservoir soit complètement vide. Retirez la bougie et versez une cuillerée d'huile deux temps dans le cylindre. Retournez le moteur deux-trois fois, puis remettez la bougie en place.
• Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuees.
• Sécurisez la machine pendant le transport.
• Rangez la machine dans un endroit sec, frais, bien aéré et exempt de poussières. Ranger la machine hors de portée des enfants.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

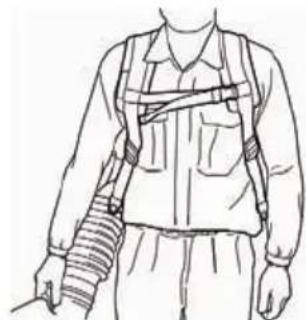

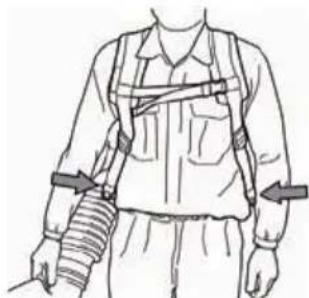

Réglage du harnais

AVERTISSEMENT! Le harnais doit toujours être utilisé en cas de travail avec la machine. Sinon, il est impossible d'effectuer le travail en toute sécurité, ce qui risque de cause des blessures à l'utilisateur et aux autres.

Assurez-vous que la ceinture est fermée et reglee correctement.

Si vous n'utilise pas la ceinture, assurez-vous de la retirer de l'unité et de la ranger. La ceinture risque sinon de coincer et de faire basculer l'unité.

Une ceinture non fermée risquérait de se coincer ou d'être aspirée dans le ventilateur de la machine.

Un harnais adapté à la machine facilitite considérablement le travail. Regler le harnais de manière à obtenir la position de travail la plus comfortable possible..

Tendre les courroies latérale afin que la pression soit répartie de manière égale sur les épaules..

Serrez et ajustez la ceinture de poitrine afin d'obtenir la position de travail la plus comfortable.

REMARQUE! 560 BTS, BFS ne possede ni ceinture de poitrine, ni ceinture.

INSTRUCTIONS DE SECURITE

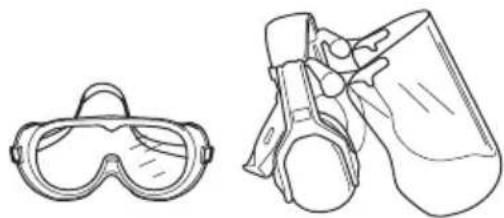

Équipement de protection personnelle

AVERTISSEMENT! Un équipement de protection personnelle homologué doit impératifement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin deCHOISIR un équipement ajustat. Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appelés en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

• Au besoin, utiliser des gants.

• Porter des protège-oreilles ayant un effet attenuateur suffisant.

• Toujours porter des protège-yeux homologues. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE). Les branches ou objets projétés peuvent cause des blessures aux yeux.

• Utiliser des bottes antidérapantes et stables.

• Toujours porter des pantalons résistants et longs, des bottes, des gants et des manches longues. Pour réduire tout risque de blessure provoquee par des objets attirés dans les pieces en rotation, ne pas porter de vêtements larges, d'écharpe, de bijoux, etc. S'attacher les cheveux de manière à ce qu'ils ne tombent pas en dessous des épaules.
  Utiliser une protection respiratoire dans les environnements poussiereux.

• Une trousse de premiers secours doit toujours etre disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les doivent en bon état. Voir au chapitre Quels sont les composants? pour才知道 leur emplacement sur la machine.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.

INSTRUCTIONS DE SÉCURITÉ

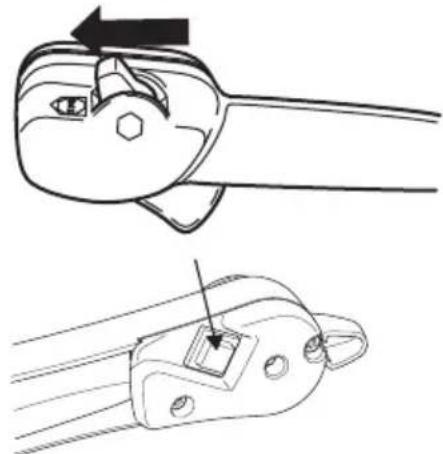

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Retirez le cable d'allumage et la bougie pour effectuer toute opération de contrôle ou d'entretien.

Système anti-vibrations

La machine est équipée d'un système anti-vibrations concu pour assurer une utilisation aussi comfortable que possible.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entrainer des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter unmedicine en cas de symptomes liés à une exposition excessive aux vibrations. De tels symptèmes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification epidermique. Cesymptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Silencieux

Le silencieux est concu pour réduire au maximum le niveau sonore et détourner les gaz d'échéppement loin de l'utilisateur.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé le silencieux d'une grille antiflamme monté à l'intérieur du siilencieux.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

AVERTISSEMENT! N'oubliez pas que:

Les gaz d'échéppement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais demarrer ou utiliser la machine à l'intérieur d'un batiment ou dans un lieu mal aéré.

Les gaz d'échévement du moteur sont très chauds et peuventContainir desétincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximé de matériaux inflammables!

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant etre cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

INSTRUCTIONS DE SECURITE

Contrôle, maintenance et entretien des équipements de sécurité de la machine

AVERTISSEMENT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

Bouton d'arrêt

• Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amné en position d'arrêt.

Le moteur s'arrête lorsque l'on coupe l'allumage en pressant sur le bouton d'arrêt.

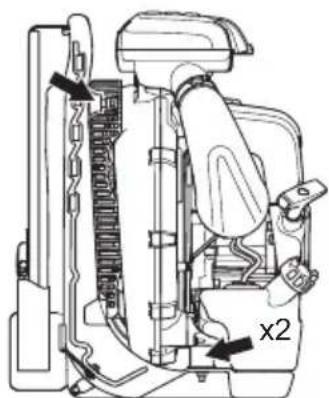

Système anti-vibrations

• Contrôler régulierement les éléments anti-vibrations afin de détecter toute eventuelle fissure ou déformation. Les replacer s'ils sont endommages.

• Verifier que les éléments anti-vibrations sont entiers et solidement fixés.

Silencieux

• Ne jamais utiliser une machine dont le silencieux est défectueux.

• Vérifier régulierement la fixation du silencieux dans la machine.

• Le silencieux de la machine est équipe d'une grille antiflamme qui doit être nettoyé régulièrement. Voir la section Silencieux du chapitre Entretien. Une grille antiflamme colmaté risque de causeer la surchauffe du moteur et de provoquer de sérieuses avaries du moteur. Ne jamais utiliser un silencieux avec une grille antiflamme défectueuse.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôle ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Filtre à air

N'utilisez jamais l'aspiro-souffleur sans filtré à air ou avec un élément du filtré endommagé ou déformé ; un air poussièreux non filtré peut rapidement détruire le moteur.

Méthodes de travail

IMPORTANT! Cette section déscrit les règles de sécurité de base à observer lors de tout travail avec le souffleur. Dans l'eventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation. Evitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Respecter les voisins en évitant d'utiliser la machine à des heures indues comme par exemple tard le voir ou tout le matin. Afin de réduire le niveau sonore, limitez le nombre de machines utilisées en même temps. Lire attentivement et suivre les conseils ci-dessous afin de déranger les voisins le moins possible.

Utilisez le souffleur avec le plus petit régime possible. Un plus petit régime signifie moins de bruit et de poussière, et il est également plus facile de garder le contrôle sur les détritus que vous entassez ou déplacez.
Utiliser un râteau ou un balai pour dégager les déchets enfouis dans le sol.
- Maintainir l'embout du tube de soufflage le plus pres possible du sol. Utilisez toute la longueur du tube de soufflage afin de maintainir le courant d'air proche du sol.
- Nettoyer une fois le travail terminé. S'assurer que des déchets n'ont pas été accidentellement projétés dans un jardin voisin.
- N'utilise la machine qu'ades heures raisonnables en éitant de travailler tout le matin ou tard le soir afin ne pas déranger les voisins. Respectez les horaires recommendés par les directives locales.

AVERTISSEMENT! Soyez conscient de l'environnement qui vous entoure. Si une personne s'approche de votre zone de travail, ramenez la commande d'accelération sur le régime le plus faible jusqu'à ce que cette personne se trouve de nouveau à une distance de sécurité. Éloignez l'aspiro-souffleur des personnes, des animaux, des aires de因为他们, des fenêtres ouvertes, des voitures, etc.

Régles élémentaires de sécurité

• Aucune personne non autorisée ou animal ne doit se couver dans la zone de travail qui est de 15 metres.

• Laisser refroidir le moteur avant de replir de carburant.

• Maintenez toute partie du corps loin des surfaces chaudes.

• Si la machine prend feu ou si un autre type d'urgence se produit, qui vous oblige à vous dégager de la machine, ouvrez les bretelles du harnais et laissez la machine tomber vers l'arrête.

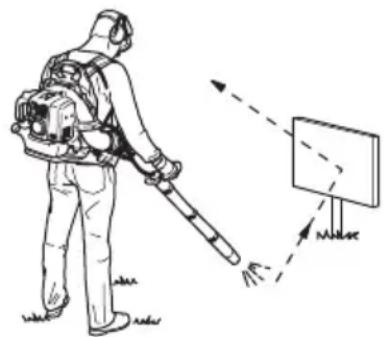

• Le puissant jet d'air peut déplacer des objets à une telle vitesse qu'ils peuvent, en cas de ricochet, cause de graves blessures aux yeux.

• Ne jamais diriger le flux d'air vers des personnes ou des animaux.
• Arrêtez le moteur avant le montage ou le démontage d'accessoires ou d'autres éléments.
• Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est fatiguant et peut creer des conditions de travail dangereuses telles que le verglas.
• Réduisez la durée de soufflage en humidifient légèrement les zones poussièresuses ou en utilisant un pulvérisateur.
• S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les évventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

• Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.
• Les gaz d'échéppement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais demarrer ou utiliser la machine à l'intérieur d'unBATIMENT ou dans un lieu mal aéré.

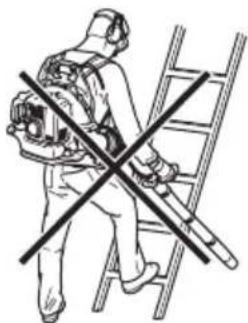

• Le souffleur ne doit pas être utilisé sur une échelle ou un échafaudage, ou sur tout autre endroit en hauteur

INSTRUCTIONS DE SECURITE

(par exemple un toit). Son fonctionnement pourrait alors provoquer des blessures graves.

• REMARQUE! Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident.

Techniques de travail de base

AVERTISSEMENT! Attention aux objets projetés. Toujours travailler avec des lunettes de protection. Des cailloux, débris, etc. peuvent être projetés dans les yeux et cause des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collégues de travail devront se couver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêté immeditatement la machine si une personne s'approche.

AVERTISSEMENT! Ne pas faire fonctionner le souffleur si la sortie d'échévement est obstruée par un mur ou un autre obstacle, cela pourrait cause des dommages au moteur. S'assurer de respecter une distance d'au moins 50 cm entre l'échévement et l'obstacle pendant le fonctionnement.

AVERTISSEMENT! Toujours arreter le moteur lors du nettoyage.

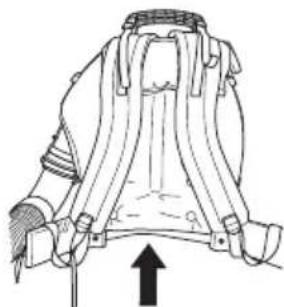

• Cet aspiro-souffleur est portatif et s'utilise place sur le dos à l'aide d'un harnais. Il est actionné et commandé avec la main droite au moyen d'une poignée située sur le tube.
• La vitesse du flux d'air se regle à l'aide de la commande d'accelération. Sélectionner la vitesse la mêux adaptée à l'utilisation.

Pour ne pas avoir à garder le doigt sur la commande de l'accelération durant toute la durée d'utilisation de l'aspiro-souffleur, l'accelération souhaitee peut etre

maintenue à l'aide du "bouton d'arrêt". Le plein régime est obtenu quand la commande est complètement tirée.

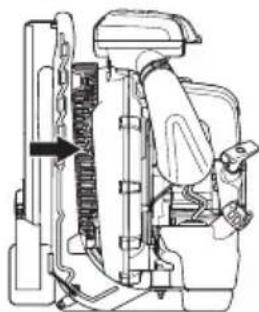

• Contrôlez que la prise d'air d'admission n'est pas bouchée par des feuilles ou des débris par exemple. Une prise d'air bouchée réduit la capacité de soufflage de la machine et augmente la température du moteur, ce qui risque de provoquer une avarie du moteur. Arrêtez le moteur et retirez les déchets bloquant l'entrée d'air.

• Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
• L'utilisation du souffleur pour déplacer des monticules importants de déchets prend beaucoup de temps tout en étant inutillement bruyante.
• Soyez bien en équilibre, les pieds d'aplomb.
• Une fois le travail terminé, remiser la machine en position verticale.

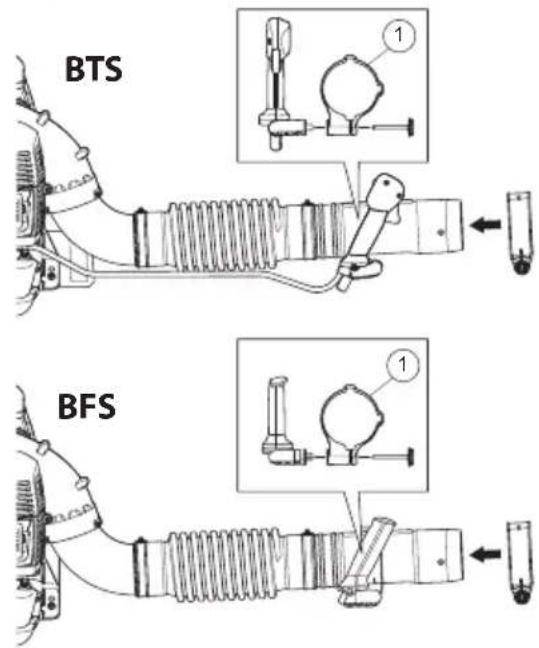

Montage du tube de soufflage et de la poignée de commande (560BTS, 560BFS)

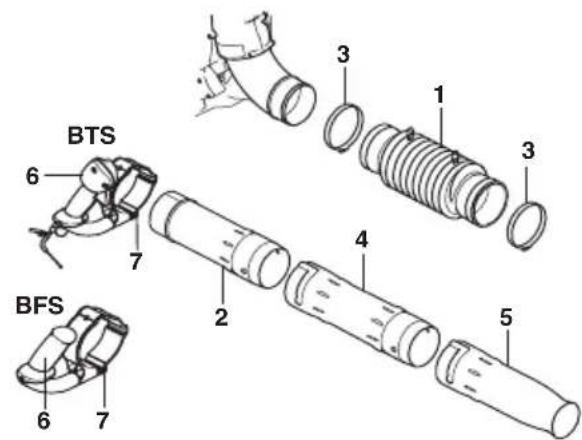

• Raccordez l'aspiro-souffleur et le tube de manoeuvre au tuyau flexible. Serrez les deux extrémités du tuyau flexible et mettez-les en place. Utilisez le matériel de fixation fourni.

1 Tuyau flexible
2 Tube de manoeuvre
3 Collier de serrage
4 Tube intermédiaire
5 Buse standard
6 Poignée de commande
7 Bouton

REMARQUE! Lubrifiez un peu les tuyaux afin de faciliter leur montage.

• Retirer la molette du support de la poignée (1) et aligner ce dernier avec la partie convexe du tuyau pilote. Fixer le support de poignée sur le tuyau pilote et replacer la molette.

• Ajustez la position et l'angle de maniere à Obtir une position de travail comfortable, et serrez.
• Utilisez le collier de serrage pour fixer les cables au tuyau flexible. (BTS)

Tuyau du souffleur

• Assemblier le tuyau intermédiaire et le tuyau pilote, puis installer la buse au tuyau intermédiaire.

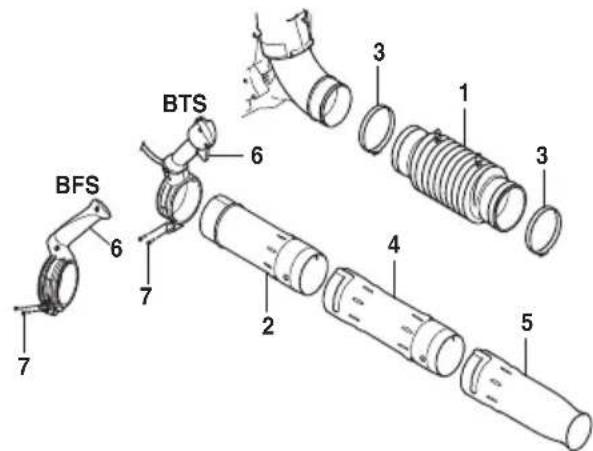

Montage du tube de soufflage et de la poignée de commande (570, 580 - BTS, BFS)

Raccordez l'aspiro-souffleur et le tube de manqueevre au tuyau flexible. Serrez solidement les deux extrémités du tuyau flexible à l'aide des outils fournis avec l'unité.

1 Tuyau flexible
2 Tube de manoeuvre
3 Collier de serrage
4 Tube intermédiaire
5 Buse standard
6 Poignée de commande
7 Vis

MONTAGE

Lorsque vous raccordez le tube de manoeuvre au tuyau flexible, l'indication « UP » (HAUT) sur le tuyau doit être orientée vers le haut.

• Reglez le support de poignée sur le tube de manoeuvre et serrez le support de poignée à l'aide des deux vis regroupées.

Tuyau du souffleur

• Assembler le tuyau intermédiaire et le tuyau pilote, puis installer la buse au tuyau intermédiaire.

REMARQUE! Lubrifiez un peu les tuyaux afin de faciliter leur montage.

Poignée de commande

• La position de la poignée de commande peut être réglée d'avant en arrête en desserrant le « bouton de réglage » sur la poignée à la main.

1 Poignée de commande
2 Tube de manoeuvre
3 Boulon de réglage

Utilisez le clip pour attacher les cables sur le cable par cable et le pouvoir d'accelérer pour le tuyau. (BTS)

1 Collier de serrage
2 Cable
3 Tuyau flexible

Accessoires

Pour un début d'air plus élevé, remplacer la buse ronde par la buse plate.

Carburant

REMARQUE! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

REMARQUE! Toujours utiliser une essence de qualité mélangée à de l'huile (indice d'octane de 90 au moins).

• Si on travaille en permanence à des régimes élevés, il est conseilé d'utiliser un carburant d'un indice d'octane supérieur. Utiliser une essence de qualité sans plomb.
• Ce moteur est homologué pour fonctionner avec de l'essence sans plomb.
  L'indice d'octane minimum recommandé es de 90. Faire fonctionner le moteur avec un carburant d'un indice d'octane inférieur à 90 peut provoquer des cognements. Cela entraine une augmentation de la température du moteur, ce qui peut occasionner des avaries graves.

Essence alkylat Husqvarna

Husqvarna recommende l'utilisation d'essence alkylat Husqvarna pour des performances optimes. L'essence alkylat Husqvarna n'est pas disponible dans tous les marchés.

Possibilité d'utiliser du carburant mélangé à base d'éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10%). L'utilisation de carburants mélangés contenant plus d'éthanol que l'E10 perturbe le fonctionnement de la machine et risque d'endommager le moteur.

Huile deux temps

• Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conscience pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%).

• Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le choix d'huile, consulter le concessionnaire.

• Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau.

• Ne jamais utiliser d'huile pour moteurs à quatre temps.
  Rapport de mélange 50:1 (2%) avec huiè deux temps HUSQVARNA.

Essence, litres Huile deux temps, litres
	2% (1:50)
5	0,10
10 0.42/0,20
15 0,6/0,30
20 0,40
US gallon US fl. oz.
1	2 1/2
2 1/2 6 1/2
5 12 7/8

Mélange

• Toujours effectuer le mélange dans un écipient propre et destiné àContaining de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le recipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisé pendant une longue période, vidanger et nettoyer le réservoir.
• Ce moteur est homologué pour fonctionner avec de l'essence sans plomb.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Procedez au remplissage dans un endroit bien aéré. Ne remplissez jamais la machine à l'intérieur.

Ne jamais fumer ni placer d'objet chaud à proximé du carburant.

Ne jamais faire le plein, moteur en marche.

Arreter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvoir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant regner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le replissage.

Si du carburant a ete renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'evaporer.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la dette en marche.

• Avant demettre la machine en marche,la déplacer au moins 3 mètres de l'endetroit ou a été fait le plein.

• Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.
• Bien mélanger le carburant en agitant le écipient avant de replir le réservoir.
• Contrôle le niveau de carburant avant chaque utilisation et laisser de la place pour que le carburant puisse se dilater; autrement la chaleur dégagée par le moteur et celle du soleil risquérait, en dilatant le carburant, de provoquer un débordement.

DÉMARRAGE ET ARRÊT

Démarrage et arrêt

AVERTISSEMENT! Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mesure en marche. Placer la machine sur une surface plane.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 metres (50 ft.).

La machine ne peut etre demarrree que si tous ses elements sont montes. Risque de blessures personnelles si la machine est mise en marche quand tous les capots ne sont pas montes.

Moteur froid

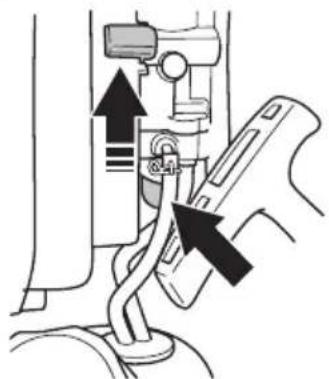

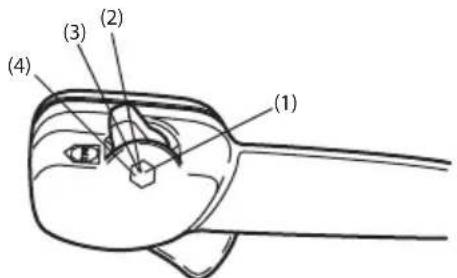

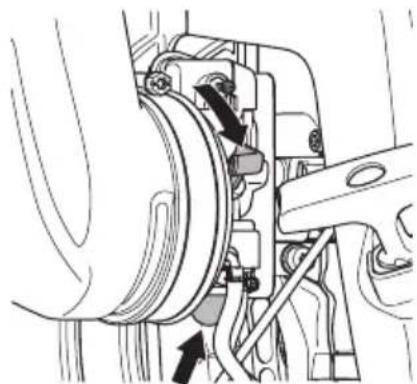

Allumage: Mettre le contacteur d'arrêt en position de démarrage. Ouverture d'environ un tiers.

560, 570, 580 - BTS

560, 570, 580 - BFS

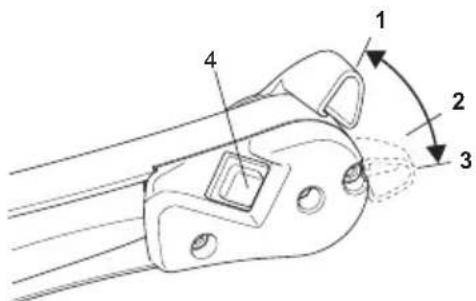

1 Plein régime
2 Ouverture d'environ un tiers.
3 Régime de ralenti
4 Bouton d'arrêt

Le bouton d'arrêt ne doit pas être place sur la position plein régime.

Starter: Tirer la commande de starter.

570, 580 - BTS, BFS

560BTS, BFS

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à replir la poche. Il n'est pas nécessaire de replir la poche complètement.

Moteur chaud

Suivre la même procédure que pour le démarrage moteur froid, mais sansmettre la commande de starter en position starter.

Démarrage

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied!). Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainment grippent), puis tirer énergiquement et rapidement sur le lanceur.

Ne jamais enrouler la corde du lanceur autour de la main.

Effectuer de nouveaux essais jusqu'à ce que moteur démarre. Quand le moteur démarre, replacer la commande du starter sur sa position initiale.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

REMARQUE! L'air commence à souffler lors le démarrage du moteur, même au ralenti.

Obtenir le régime moteur désiré à l'aide de la commande de gaz.

Laissez le moteur chauffer pendant quelques minutes.

Arret

560, 570, 580 - BTS

Pour arreter le moteur, placer la gachette d'arrêt sur la position arrêt.

560, 570, 580 - BFS

Le moteur s'arrête lorsqu'on coupe l'allumage en pressant sur le bouton d'arrêt.

Généralités

Retirez le cable d'allumage et la bougie pour effectuer toute opération de contrôle ou d'entretien. Maintenez toute partie du corps loin des surfaces chaudes.

Carburateur

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé.

Le régime de ralenti est régé en usine à 2000 trs/min. Utilisez la vis de réglage sur le bord supérieur du carburateur si vous doivent ajuster le régime de ralenti.

Silencieux

Le silencieux est concu pour attenuer le bruit et devier le flux des gaz d'échévement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causeur un incendie si elles entrent en contact avec un matériel sec et inflammable.

Le silencieux est équipé d'une grille antiflamme spécial. La grille antiflamme doit être nettoyé une fois par mopis. Le nettoyer de préférence à l'aide d'une Brosse métallique.

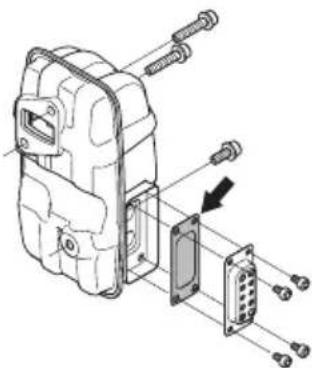

Priocéder comme suit pour retarder la grille atiflamme:

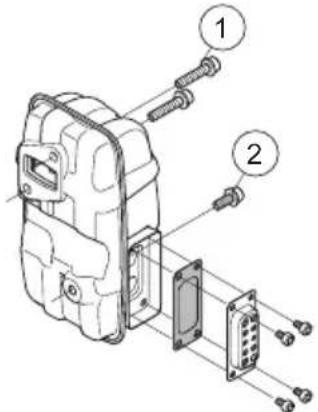

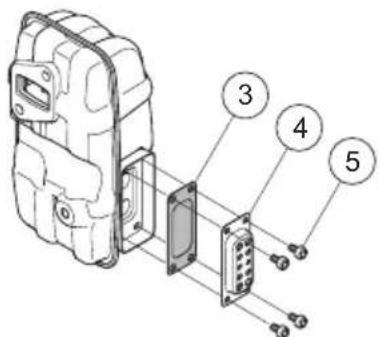

• Retirez le conduit d'évacuation (4, 5).
• Retirez la grille antiflamme (3).
• Sortir la grille antiflamme et le nettoyer avec une Brosse métallique. Remplacer la grille antiflamme s'il est endommagé.
• Retirez les dépôts de carbone de l'entrée et la sortie du silencieux et de l'orifice d'échéppement du cylindre.

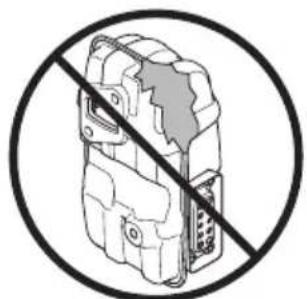

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état. Contrôle régulierement

que le silencieux est entier et qu'il est attaché correctement. (1), (2) Serrer les vis. 8-12 Nm

Vérifiez que la grille antiflamme et le conduit d'évacuation sont correctement positionnés et vissés (5). Serrez à un couple de 2-3 Nm.

AVERTISSEMENT! Un silencieux devient très chaud en cours d'utilisation et le reste après l'arrêt. Cela est également vrai pour le régime au ralenti. Tout contact peut cause des brûlures à la peau. Attention au risque d'incendie!

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants:

• Les ailettes de refroidissement sur le cylindre.
  Grille d'entree d'air

Nettoyer le système de refroidissement avec une brosse une fois parSEAine,voire plus souvent dans des conditions dificiles.Unsysteme de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston. Contrcler que les buses ne sont pas bouchees.

Grille d'entrée d'air

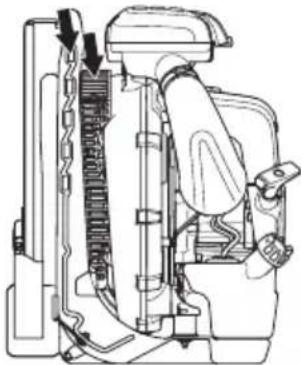

Contrôlez que la prise d'air n'est bouchée sur aucun côté y compris en dessous, par des feuilles ou des débris par exemple. Une prise d'air bouchée réduit la capacité de soufflage de la machine et augmente la température de travail du moteur, ce qui risque de provoquer une avarie

du moteur. Arretez le moteur et retirez les déchets bloquant l'entrée d'air.

AVERTISSEMENT! N'utilisez jamais l'aspiro-souffleur si le filtrne n'est pas en place. Avant toute utilisation, vérifie que le filtrte est en place et en parfait état.

Bougie

L'etat de la bougie dépend de:

L'exactitude du réglage du carburateur.
- Mauvais melange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
La proprete du filtré à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les electrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Nettoyer la bougie d'allumage exterieurement. Déposer la bougie et vérifier la distance entre les electrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,6-0,7 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Filtre à air

Le filtré à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur.
• Des problèmes de démarrage.
• Une perte de puissance.
• Une usure prematurée des éléments du moteur
• Une consommation anormalement elevée de carburant

Nettoyer le filtré après 40 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussièresuses.

Afin d'eviter les brûlures, ne pas toucher les surfaces chaudes telles que le silencieux, le cylindre, etc.

Nettoyage du filtré à air

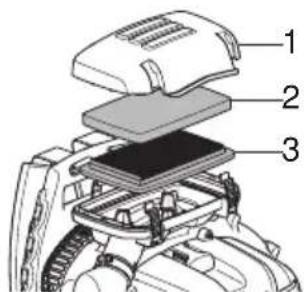

570, 580 - BTS, BFS

• Ouvrez les quatre fixations qui Maintiennent en place le couvercle de filtré à air et retirez le filtré.

• Nettoyez le préfiltre avec de l'eau chaude savonneuse. Laissez le filtré sécher. Le replacer si nécessaire.
• Remplacer le filtré en papier par un nouveau s'il est sale.

1 Capot de filtré à air
2 Préfiltre
3 Filtre en papier
- REMARQUE! Le filtré à air ne doit pas être nettoyé ou rince à l'air compré. Ceci endommagerait le filtré. Ne lubrifiez pas les filtres.

ENTRETIEN

• N'utilise jamais de solvant oléagineux pour nettoyer le préfiltre.
• Ne pas nettoyer le filtrer en papier en le cognant sur un autre objet. Si le filtrer est endommagé, la poussière peut s'accumuler et les performances du moteur en seront diminuées.

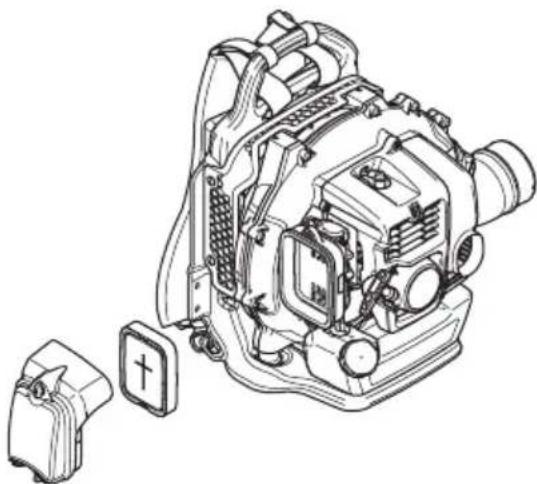

560BTS, BFS

Déposer le capot de filtré etPTRirer le filtré.Nettoyer le filtré avec de I'eau chaude savonneuse.

Si la machine est utilisée dans un environnement poussiereux, le filtré à air doit être huilé. Voir le chapitre Huilage du filtré à air.

Un filtré ayant servi longtemps ne peut plus être complètement nettoyé. Le filtré à air doit donc être remplace à intervalles réguliers. Tout filtré endommagé doit être remplace immédiatement.

• Monter le filtre à air et le carter du filtré à air.

Huilage du filtré à air

560BTS, BFS

Toujours utiliser une huile spéciale pour filtré. L'huile pour filtrer contient un solvant permettant une distribution régulière de l'huile dans tout le filtré. Eviter donc tout contact avec la peau.

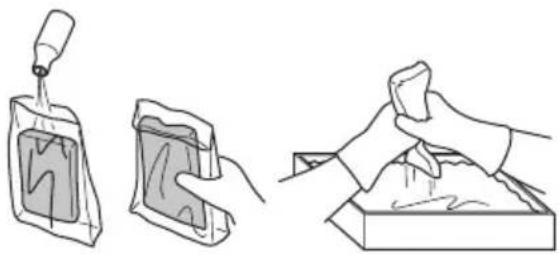

Mettre le filtrtre dans un sac en plastique et verser l'huile pour filtrtre dessus. Petrir le sac en plastique pour bien distribuer l'huile. Presser le filtrtre dans son sac et jeter le surplus d'huile avant de reposer le filtrtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtrtre assez vite et s'accumule au fond.

Bretelle d'épaule

Si la courroie des épaules est endommagée, elle risque de se briser pendant une utilisation, ce qui peut entraîner la chute de la machine et des blessures personnelles. Suivez les instructions ci-dessous pour replacer la courroie des épaules.

1 Retirez le collier de serrage de la courroie.
2 Faites passer l'extrémité de la courroie dans la bride.
3 Remettez le collier de serrage en place sur la courroie.

AVERTISSEMENT! Vérifiez que la grossse goupille ronde du collier de serrage est insérée dans la courroie. Une goupille mal insérée peut cause des blessures personnelles.

ENTRETIEN

Scheme d'entretien

Nous donnons ici quelques conseils d'entretien a caractete general. Pour plus d'informations, contacter l'atelier de réparation.

Entretien	Entretien Quotidien	Entretien hebdomadaire	Entretien mensuel
Nettoyer l'extérieur de la machine. X
Contrôler que la commande d'accélération fonctionne correctement en ce qui concerne la sécurité.	X
Contrôler le bon fonctionnement du contacteur d'arrêt. X
Nettoyer le filtré à air. Le remplaçer si nécessaire. X
S'assurer que toutes les vis et tous les écrous sont bien serrés. X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réser voir ou des conduits de carburant.	X
Contrôler que le filtré à carburant n'est pas contaminé ou que le tuyau de carburant ne compte pas de fissures ou d'autres avaries. Remplacer si nécessaire.	X
Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement pour les silencieux sans pot catalytique).	X
Vérifiez qu'aucun côté de la grille d'entrée d'air n'est obstrué. X
Contrôler le démarreur et son lanceur. X
S'assurer que les amortisseurs ne sont pas endommages. X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,6-0,7 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.		X
Nettoyer le système de refroidissement de la machine. X
Nettoyer le carburateur extérieurment, ainsi que l'espace autour.		X
Inspecter tous les cables et connexions. X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X
Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique).			X
Nettoyer le réservoir de carburant. X

IMPORTANT!

N'utiliser que les pieces de rechange HUSQVARNA. L'utilisation de pieces d'autres marques pourrait endommager votre machine ou encore causeur des blessures à l'opérateur ou à d'autres personnes. Notre garantie ne couvre ni les dommages ni la responsabilité causés par l'utilisation d'accessoires et/ou de pieces qui ne sont pas spécialement recommends par HUSQVARNA.

CARACTERISTIQUES TECHNIQUES

Caracteristiques techniques

Caracteristiques techniques 560BTS 560BFS

Moteur

Cylindrree, po^3 /cm^3 4.0/65.64.0/65.6

Régime de ralenti, tr/min 2000 2000

Silencieux avec pot catalytique Non Non

Système d'allumage régle en fonction du régime Oui Oui

Période de durabilité des émissions selon la commission californienne chargée de la qualité de l'air. 300 300

Système d'allumage

Bougie NGK CMR7H NGK CMR7H

Écartement des electrodes, po/mm 0.024-0.028/0.6-0.7 0.024-0.028/0.6-0.7

Système de graissage/de carburant

Contenance du réservoir de carburant, US pint/litres 4.6/2.2 4.6/2.2

Poids

Poids, sans carburant, lb/kg 23.2/10.5 23.4/10.6

Niveau sonores

(voir rem. 1)

Niveau de pression sonorequivalent au niveau de l'oreille de 95 Iutilisateur, mesure selon EN15503, dB(A) 95

Niveau de vibrations

(voir remarque 2)

Niveau de vibrations équivalents (ahveq) mesurés au niveau des poignées selon EN15503, en m/s². 2.3 2.5

Preformances du ventilateur

Vitesse d'air max. pour la buse standard, mph / m/s: 104/232 104/232

Débit d'air pour la buse standard, m^3/min / cfm 18/631 18/631

Remarque 1: Le niveau de pression sonore équivalent est calculé avec la distribution du temps suivante : 1/7 ralenti et 6/7 plein régime. Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 2: Le niveau de vibration équivalent est calculé avec la distribution du temps suivant : 1/7 ralenti et 6/7 plein régime. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1m / s^2

REMARQUE! Ce système d'allumage par étincelle de vehicule est conforme à la norme NMB-002 du Canada.

CHARACTERISTIQUES TECHNIQUES

Caracteristiques techniques 570BTS 570BFS 580BTS 580BFS

Moteur

Silencieux avec pot catalytique Non Non Non Non

Système d'allumage régé en fonction du régime Oui Oui Oui Oui

Période de durabilité des émissions selon la commission californienne chargée de la qualité de l'air. 300 300 300 300

Système d'allumage

Bougie	NGK	NGK	NGK	NGK
	CMR7H	CMR7H	CMR7H	CMR7H
Écartement des electrodes, po/mm	0.024-0.028/	0.024-0.028/	0.024-0.028/	0.024-0.028/
	0.6-0.7	0.6-0.7	0.6-0.7	0.6-0.7

Système de graissage/de carburant

Contenance du réservoir de carburant, US pint/litres 4.6/2.2 4.6/2.2 5.5/2.6 5.5/2.6

Poids

Poids, sans carburant, lb/kg 24.5/11.1 24.9/11.3 25.8/11.7 26.0/11.8

Niveaux sonores

(voir rem. 1)

Niveau de pression sonorequivalent au niveau de l'oreille de 99 99 100 100
l'utilisateur, mesuredelon EN15503,dB(A)

Niveau de vibrations

(voir remarque 2)

Niveau de vibrations équivalents (ahveq) mesurés au niveau des poignées selon EN15503, en m/s². 1.8 5.0 1.6 3.3

Preformances du ventilateur

Vitesse d'air max. pour la buse standard, mph / m/s: 106/236 106/236 92/206 92/206

Débit d'air pour la buse standard, m^3/min / cfm 22/768 22/768 26/908 26/908

Remarque 1: Le niveau de pression sonore équivalent est calculé avec la distribution du temps suivant : 1/7 ralenti et 6/7 plein régime. Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 2: Le niveau de vibration équivalent est calculé avec la distribution du temps suivante : 1/7 ralenti et 6/7 plein régime. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1m / s^2

REMARQUE! Ce système d'allumage par étincelle de vehicule est conforme à la norme NMB-002 du Canada.

Déclaration de GARANTIE CONTROLE DES ÉMISSIONS EN

IMPORTANT: Ce produit est conforme à la réglementation de la Phase 3 de l'Agence de Protection de l'Environnement des États-Unis (EPA) en ce qui touche les émissions d'échéppement et d'évaporation. Pour assurer la conformité à la Phase 3 de l'EPA, nous recommendons le recours à des pieces de remplacement d'origin Husqvarna uniquement. L'utilisation de pieces de remplacement non conformes est une infraction à la législation fédérale.

VOS DROITS ET OBLIGATIONS EN GARANTIE

EPA (U.S. Environmental Protection Agency), CARB (California Air Resources Board), Environment Canada et Husqvarna Forest & Garden ont le plaisir d'expliquer la garantie relative au système de contrôle des émissions des petits moteurs fabriqués en 2018-2019*. Aux États-Unis et au Canada, les nouveaux équipements utilisant de petits moteurs doivent être concus, fabriqués et équipés conformément aux normes d'anti-pollution atmosphérique applicables en Californie ou au niveau fédéral. Husqvarna Forest & Garden doit garantir les systèmes de contrôle antipollution de votre petit moteur hors route pendant la période figurant sur la liste cédssous à condition que votre petit moteur hors route ne présente aucun signe d'abus, de negligence ou d'entretien inapproprié. Vote système de contrôle antipollution peut comprendre des pieces telles qu'un carburateur, un système d'injection de carburant, un système d'allumage, un pot catalytique, des réservoirs de carburant, des canalisations d'essence, des bouchons de réservoir de carburant, des clapets, des absorbeurs, des filtres, des durites de vapeur, des pince, des connecteurs et d'autres composants associés reliés aux émissions. Des tuyaux, courroies, connecteurs, capteurs et d'autres équipements relatifs à la protection contre les émissions sont inclus. Si la garantie est applicable, Husqvarna Forest & Garden s'engage à réparer votre petit moteur à ses frais, diagnostic, pieces et main d'oeuvre compris.

GARANTIE DU FABRICANT

Le système antipollution est garanti deux ans. Si une piece de votre moteur liée aux émissions est défectueuse, elle doit alors être réparée ou remplaçée par Husqvarna Forest & Garden.

CHARGES DE LA GARANTIE DE L'UTILISATEUR

• En tant que propriété d'un petit moteur, vous étés responsable d'effectuer la maintenance décrite dans le manuel de l'utilisateur de la machine. Husqvarna Forest & Garden you recommend de conserver toutes les factures provenant que des mesures de maintenance ont été effectuees; Cependant, Husqvarna Forest & Garden ne peut en aucun cas refuser une demande de prise en charge selon les termes de la garantie si les factures ne peuvent pas

etre produites ou si toutes les mesures de maintenance prescrites n'ont pas eteffectuees.

• En tant que propriétaire d'un petit moteur, vous devez néanmoins savoir que Husqvarna Forest & Garden peut refuser votre demande en garantie si la panne du moteur ou d'un de ses composants est due à une utilisation abusive, à des négligences, à une maintenance inappropriée ou des modifications non approvées.
• Il vous imcombe d'apporter votre moteur à un centre de distribution ou d'entretien Husqvarna Forest & Garden des que le problème est détecté. Les réparations couvertes par la garantie doivent être effectues dans des délais raisonnables inférieurs à 30 jours.

Pour toute question relative à la couverture de votre garantie, communique avec Husqvarna Forest & Garden au CANADA au 1-800-805-5523, ou aux ETATS-UNIS au 1-800-487-5951, ou envoyez un courriel à l'adresse [e-mail].

DATE D'ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à la date à laquelle le moteur ou l'équipement est livré à l'acheteur final.

DURÉE DE LA GARANTIE

Husqvarna Forest & Garden garantit à l'acheteur final et à tout propriété ultérieur que le moteur ou l'équipement est créé, construit et équipé conformément à toutes les réglementations applicables adoptées par EPA et CARB et qu'il ne compte pas de defaults de matériel ou de fabrication pouvant cause la panne d'une piece sous garantie durant une période de deux (2) ans.

CE QUI EST COUVERT PAR LA GARANTIE

Réparation ou remplacement de toute pièce sous garantie, dans le cadre de la garantie, doit être effectué sans frais pour le propriétaire dans un atelier agréé. Les révisions ou réparations couvertes par la garantie seront disponibles dans tous les centres de distribution Husqvarna Forest & Garden agreés pour l'entretien de ce type de moteur. Durant la période de garantie de deux ans des systèmes de contrôle des émissions, Husqvarna Forest & Garden s'engage àMAINNER un stock ajustat des pièces sous garantie afin de répondre à la demande pour ce type de pièces.

PERIODE DE GARANTIE: Toute piece sous garantie devant etre remplaee conformement au calendrier de maintenance est garantie pour la periode de temps precedant le premier remplacement planifie pour cette piece. Si la piece tombe en panne avant le premier remplacement planifie, elle sera reparée ou replacee gratuiteme par Husqvarna Forest & Garden. Toute piece reparee ou replacee durant la periode de garantie est garantie pour le reste de la periode precedant le

Déclaration de GARANTIE CONTROLE DES ÉMISSIONS EN

premier remplacement planifié pour cette piece. Toute piece qui n'est pas supposée être remplacée comme requis dans le calendrier de maintenance est garantie deux (2) ans. Si la piece tombe en panne durant la période de garantie, elle sera réparée ou remplaçaee gratuiteme par Husqvarna Forest & Garden. Toutpe piece réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. Toutpe piece couverte par la garantie et devant etre inspectee regulierement conformément au calendrier de maintenance, sera garantie pour une période de deux (2) ans.L'indication "réparer ou replacer selon les besoin" dans les instructions ne limite pas la période de garantie. Toutpe piece réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante.

DIAGNOSTIC: Les mesures de diagnostic permettant de déterminer le dysfonctionnement d'une piece sous garantie ne sont pas à la charge du propriétaire à condition que ces mesures soient effectuées dans un aelier agréé selon la garantie.

DOMMAGES INDIRECTS: Husqvarna Forest & Garden est responsable des dommages aux autres composants du moteur causés par une panne de toute piece sous garantie survenant durant la période de garantie.

LIST DES PIECES GARANTIE ÉMISSIONS

1 Carburateur et pieces internes
2 Conduit d'entrée, porte-filtre du contrôle à air et boulons du carburateur
3 Filtre à air et filtré à carburant garantis selon l'entretien prévu
4 Bougie garantie selon l'entretien prevu
5 Module d'allumage
6 Reservoir de carburant, conduite et bouchon

CE QUI N'EST PAS COUVERT PAR LA GARANTIE

Aucune défaillance résultat de l'abus, de la négligence et de l'entretien contraire aux instructions n'est couverte par la garantie.

AJOUT OU MODIFICATION DE PIECES

Des pieces supplémentaires ou modifiées qui ne sont pas acceptées par CARB ou EPA ne doivent pas été utilisées. L'utilisation de pieces supplémentaires ou modifiées non acceptées annule la garantie. Husqvarna Forest & Garden n'est pas responsable des pannes des pieces sous garantie si ces pannes sont causées par l'utilisation de pieces supplémentaires ou modifiées non acceptées.

DEMANDE D'INDEMNITE

Pour toute question relative à vos droits et responsabilités relativement à la garantie, communiquez avec le centre de services agréé le plus proche, appelez Husqvarna Forest & Garden au CANADA au 1-800-805-5523, ou aux ÉTATS-UNIS au 1-800-487-5951, ou bien envoyez un courriel à l'adresse é[e-mail].

SERVICE APRES-VENTE

Les révisions ou réparations sous garantie sont disponibles auprès de tous les revendeurs agréés Husqvarna Forest & Garden.

ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIEÇES DU SYSTEMÉ DE LUTTE CONTRÉ LES ÉMISSIONS

Les pieces de rechange utilisées pour des travaux de maintenance ou de réparation couverts par la garantie ne doivent pas été débitées au propriétaire. Une telle utilisation ne réduit pas les obligations du fabricant en matière de garantie.

Déclaration D'ENTRETIEN

L'utilisateur est chargé d'effectuer l'entretien prévu tel qu'il est défini dans le Manuel de l'utilisation.

*L'année modèle courante et suivante sera mise à jour annuellement dans la déclaration de garantie fournie au consommateur. Par exemple, 2012-2013 sera spécifique pour l'année modèle 2012.

Símbolos

Antes de arrancar, observe lo suiviente: 57

INTRODUCCION
