MC210CS - Convertisseur audio/vidéo TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média
Marque	TP-Link
Modèle	MC210CS
Catégorie	Convertisseur audio/vidéo
Dimensions (L × P × H)	94,5 × 73,0 × 27,0 mm
Poids	Environ 0,15 kg
Alimentation (entrée)	5 V CC, 0,6 A
Port fibre optique	1 × Gigabit SFP (port vide, module SFP non inclus)
Port cuivre	1 × RJ45 10/100/1000 Mbps
Débit maximal	1000 Mbps (Gigabit)
Distance de transmission maximale	20 km (avec fibre monomode et module SFP approprié)
Type de fibre	Monomode (Single-Mode)
Nombre de fibres	1 (utilisation d'un seul brin grâce à la technologie WDM)
Longueur d'onde	Dépend du module SFP inséré (ex. 1310 nm, 1550 nm)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Humidité de stockage	5 % à 90 % HR (sans condensation)
Technologie	WDM (Wave Division Multiplexing) pour transmission sur fibre unique
Indicateurs LED	Alimentation, liaison fibre, liaison RJ45
Utilisation recommandée	Extension de réseau longue distance, surveillance, entreprise, campus, usine
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.
Sécurité	Utiliser l'adaptateur fourni. Ne pas ouvrir le boîtier. Éviter l'humidité et les températures extrêmes.
Pièces détachées et réparabilité	Les modules SFP sont remplaçables. L'adaptateur secteur peut être remplacé. Aucune pièce réparable à l'intérieur.

FOIRE AUX QUESTIONS - MC210CS TP-LINK

Comment connecter le convertisseur MC210CS ?

Branchez l'adaptateur secteur sur le convertisseur. Reliez le port RJ45 à votre switch ou périphérique réseau via un câble Ethernet. Insérez un module SFP compatible dans le port SFP, puis connectez la fibre optique. Les voyants LED s'allument en cas de liaison établie.

Quelle est la distance maximale supportée ?

Avec un module SFP monomode adapté, la distance peut atteindre 20 km. La distance réelle dépend du module SFP utilisé et de la qualité de la fibre.

Quel type de câble fibre utiliser ?

Le MC210CS utilise un port SFP, donc le type de fibre dépend du module SFP inséré. Pour une distance de 20 km, utilisez un module SFP monomode avec connecteur LC. Le convertisseur prend en charge un seul brin de fibre grâce au WDM.

Le MC210CS est-il compatible avec tous les switches ?

Oui, le port RJ45 du MC210CS est compatible avec tout équipement Gigabit Ethernet standard (10/100/1000 Mbps). Assurez-vous que le switch distant dispose également d'un port fibre avec un module SFP correspondant.

Comment savoir si le convertisseur fonctionne correctement ?

Vérifiez les voyants LED : le voyant d'alimentation doit être allumé ; le voyant fibre s'allume en vert si la liaison fibre est établie ; le voyant RJ45 s'allume en vert si le lien cuivre est actif. Clignotements indiquent une activité réseau.

Peut-on utiliser le MC210CS avec une caméra IP ?

Oui, si la caméra IP dispose d'un port RJ45. Le convertisseur prolonge la distance jusqu'à 20 km. Cependant, il ne fournit pas d'alimentation PoE ; la caméra doit être alimentée séparément ou via un injecteur PoE.

Quels modules SFP sont compatibles ?

Tout module SFP Gigabit (1.25 Gbps) avec interface LC peut être utilisé. Pour une distance de 20 km, choisissez un module monomode 1310 nm. Les modules TP-Link comme le TL-SM311LS sont recommandés.

Comment installer un module SFP dans le MC210CS ?

Insérez délicatement le module SFP dans le port SFP du convertisseur jusqu'à ce qu'il s'enclenche. Retirez le capuchon de protection. Connectez le connecteur LC de la fibre optique. Pour retirer, abaissez le levier métallique et tirez doucement.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre adaptateur 5 V CC 0,6 A. Si le problème persiste, le convertisseur est peut-être défectueux.

Le MC210CS supporte-t-il l'alimentation PoE ?

Non, le MC210CS n'est pas un convertisseur PoE. Le port RJ45 ne délivre pas d'alimentation. Pour alimenter un périphérique distant, utilisez un injecteur PoE ou un switch PoE en amont.

MODE D'EMPLOI MC210CS TP-LINK

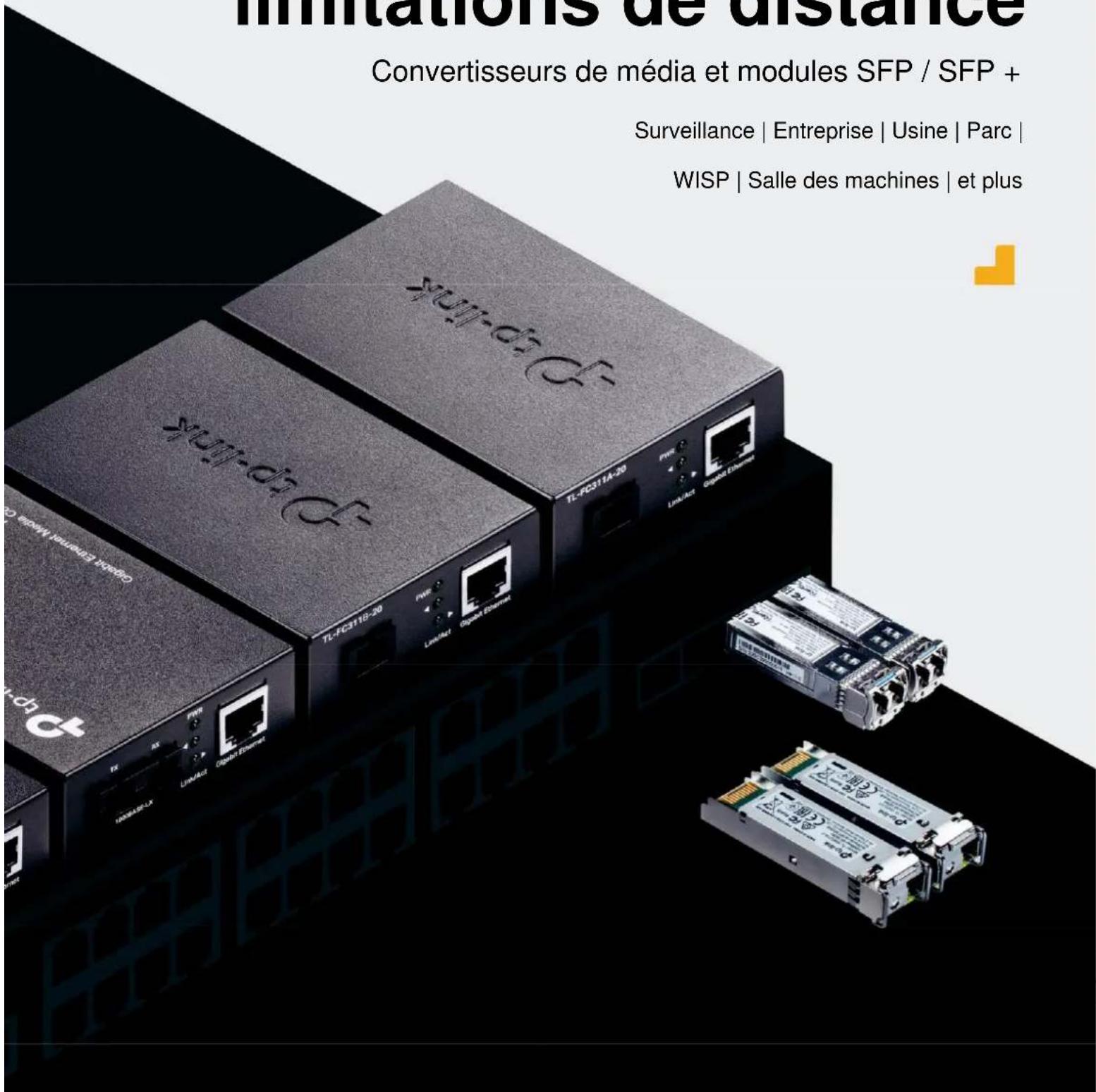

Un moyen simple et fiable de surmonter les limitations de distance

Convertisseurs de média et modules SFP / SFP +

Surveillance | Entreprise | Usine | Parc |

WISP | Salle des machines | et plus

Un moyen simple et fiable de surmonter les limitations de distance

TP-Link propose des convertisseurs de média 100 Mbps et 1000 Mbps pour réaliser des connexions réseau fiables, simplifiant ainsi les déploiements réseau longue distance de caméras de surveillance dans les entreprises, les usines et les parcs

- Sélections flexibles de distance et de vitesse

Une large gamme de convertisseurs de média est disponible, offrant différentes distances de transmission maximales comprises entre 2 km et 20 km. Différentes vitesses offrent des options de déploiement

▶ Solution rentable avec WDM \*

La technologie WDM (Wave Division Multiplexing) vous permet de transmettre et de recevoir des données sur un seul brin de fibre au lieu de deux.WDM.

▶ Transmission réseau stable

La stabilité de la transmission par fibre garantit notre surveillance stable des zones sensibles et des connexions point à point.

▶ Combinaison innovante de PoE et de fibre \*\*

Le port de sortie PoE du convertisseur multimédia fournit une connexion directe de données et d'alimentation à la caméra IP, ce qui rend le déploiement de la caméra à distance plus facile et plus pratique.

Les convertisseurs de média 100 Mbps bénéficient d'une surveillance flexible

Les convertisseurs de média Fast Ethernet TP-Link sont conçus pour répondre aux besoins d'un déploiement flexible de surveillance longue portée avec des fibres optiques. Il offre une voie économique vers l'extension de la distance d'un réseau existant

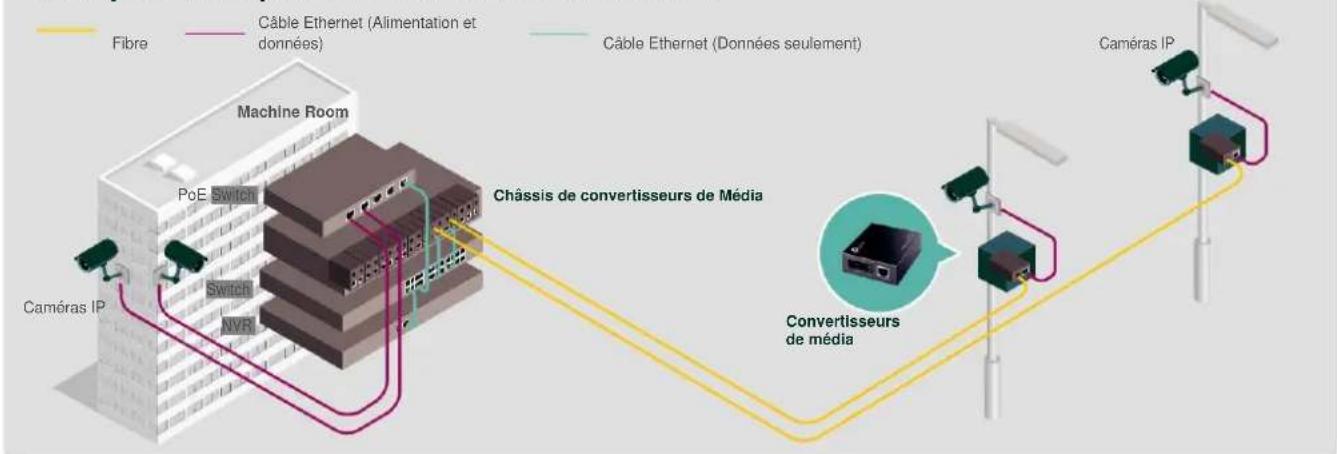

Idéal pour un déploiement de surveillance flexible

Surveillance d'entreprise

Surveillance de parc

Surveillance de Campus

Convertisseurs de média TP-Link 100 Mbps en un coup d'œil

Product Picture
Model	MC100CM	MC110CS	MC111CS	MC112CS	TL-FC111A-20	TL-FC111B-20	TL-FC111PB-20
Power Input	9V/0.6A				5V/0.6A		48V/0.5A
Fiber Ports	2× 100 Mbps SC Fiber Ports		1× 100 Mbps SC Fiber Port		1× 100 Mbps SC Fiber Port
Copper Ports	1× 10/100 Mbps RJ45 Port				1× 10/100 Mbps RJ45 Port		1× 10/100 Mbps RJ45 PoE Port
Transmission Distance	2 km	20 km			20 km
Fiber Type	Multi-Mode	Single-Mode			Single-Mode
Fiber Number	Dual Fibers		Single Fiber		Single Fiber
Wave Length	1310 nm		TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1310 nmRX: 1550 nm
Dimensions (W × D × H)	3.7×2.9×1.1 in (94.5×73.0×27.0 mm)
Operating Temperature	0-40°C (32-104°F)				0-50°C (32-122°F)
Environment	Storage Temperature: -40-70°C (-40-158°F)Operating Humidity: 10-90% RH Non-Condensing; Storage Humidity: 5-90% RH Non-Condensing

Convertisseurs de média It — Connexions longue portée avec fibre

Les convertisseurs de média TP-Link Gigabit étendent facilement la distance d'un réseau Gigabit existant. Les connexions point à point à longue portée sont facilement construites avec les convertisseurs fibre Gigabit, ce qui les rend idéales pour connecter le réseau dans un autre bâtiment, un système de surveillance à distance et des équipements d'usine automatisés

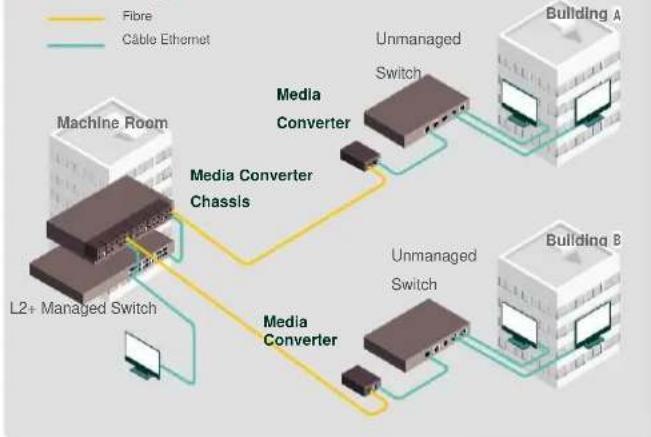

Connections fibres entre deux entreprises


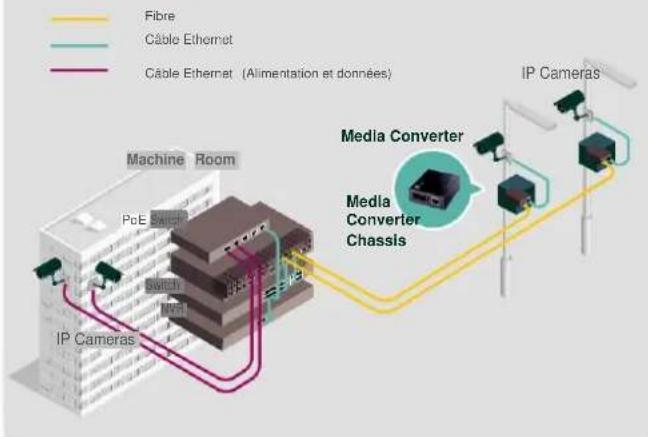

Connections fibres pour la Surveillance

Réseaux d'Enterprise

Équipement de fabrication

Réseau de Surveillance

Convertisseurs de média TP-Link Gigabits en un coup d'œil

Product Picture
Model	MC200CM	MC210CS	MC220L	TL-FC311A-2	TL-FC311B-2	TL-FC311A-20	TL-FC311B-20
Power Input	9V/0.6A			5V/0.6A
Fiber Ports	2 × 100/1000 Mbps SC Fiber Ports		1 × Gigabit SFP Port	1× 100/1000 Mbps SC Fiber Port
Copper Ports	1× 10/100/1000 Mbps RJ45 Port			1× 10/100/1000 Mbps RJ45 Port
Transmission Distance	550 m	20 km		2 km		20 km
Fiber Type	Multi-Mode	Single-Mode	Depends on the used SFP module	Single-Mode
Fiber Number	Dual Fibers			Single Fiber
Wave Length	850 nm	1310 nm		TX: 1550 nm RX: 1310 nm	TX: 1310 nm RX: 1550 nm	TX: 1550 nm RX: 1310 nm	TX: 1310 nm RX: 1550 nm
Dimensions (W × D × H)	3.7×2.9×1.1 in (94.5×73.0×27.0 mm)
Operating Temperature	0–40°C (32–104°F)			0–50°C (32–122°F)
Environment	Storage Temperature: -40–70°C (-40–158°F)Operating Humidity: 10–90% RH Non-Condensing; Storage Humidity: 5–90% RH Non-Condensing

Châssis : assurez l'évolutivité

TL-MC1400

• Jusqu'à 14 unités média

- Converter

- 9VDC/0.6A

• Puissance de sortie

• Redondant Alimentation

• Echangeable à chaud

• Deux ventilateurs de refroidissement montés pour

une meilleure ventilation

TL-FC1420

- Jusqu'à 14 unités

9VDC/0.6A

• Puissance de sortie

- Redondant

• Alimentation

• Échangeable à chaud

• Deux ventilateurs de

refroidissement montés pour une

meilleure ventilation

Certains convertisseurs de média sont équipés de la technologie WDM et utilisent une seule fibre pour transmettre et recevoir des données. ** Seul le TL-FC111PB-20 est équipé d'un port de sortie PoE *

Modules SFP / SFP + - Connexions fibre haute vitesse

TP-Link propose une variété de modules fibre pour répondre à vos applications de connectivité fibre. Des modules multimodes et monomodes avec ports 1000Base SFP ou 10GBase SFP + sont disponibles, idéaux pour relier les réseaux fibre d'entreprise, les réseaux fibre de campus, les réseaux FAI, etc.

Convertisseurs de média TP-Link 1000 Mbps en un coup d'œil

Product Picture
Model	TL-SM311LM	TL-SM311LS	TL-SM321A-2	TL-SM321B-2	TL-SM321A	TL-SM321B	TL-SM5110-LR	TL-SM5110-SR
Data Rate	1.25 Gbps						10 Gbps
Fiber Ports	LC/UPC Duplex		LC/UPC Simplex				LC/UPC Duplex
Transmission Distance	550 m	20 km	2 km		20 km		10 km	300 m
Fiber Type	Multi-Mode	Single-Mode	Single-Mode				Single-Mode	Multi-Mode
Fiber Number	Dual Fibers		Single Fiber				Dual Fibers
Wave Length	850 nm	1310 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	1310nm	850nm
Operating Temperature	0-70 °C (32-158 °F)
Environment	Storage Temperature: -40-85 °C (-40-185 °F);Operating Humidity: 10-90% RH Non-Condensing; Storage Humidity: 5-90% RH Non-Condensing

Assurance qualité fiable et professionnelle

L'innovation continu

Recherche et développement indépendants.

Fabrication de haut niveau

Des décennies d'expérience combinées à Installations de soutien de haute technologie.

Intégration Verticale

Qualité de contrôle

Développe, fabrique, fabrique et vend des produits du début à la fin, en effectuant des tests de contrôle qualité rigoureux de l'ensemble du processus
