TLFC111PB20 - Convertisseur audio/vidéo TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média audio/vidéo
Marque	TP-Link
Modèle	TL-FC111PB-20
Catégorie	Convertisseur audio/vidéo
Interface fibre	1 port SC fibre monomode, 20 km
Interface cuivre	1 port RJ45 10/100 Mbps avec PoE
Technologie WDM	Oui, transmission sur une seule fibre
Alimentation	48 V CC, 0,5 A
Dimensions (L × P × H)	94,5 × 73,0 × 27,0 mm
Poids	Environ 100 g (estimation)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10% à 90% HR sans condensation
Humidité de stockage	5% à 90% HR sans condensation
Puissance de sortie PoE	Alimentation directe pour caméra IP (norme PoE)
Distance de transmission	Jusqu'à 20 km sur fibre monomode
Type de fibre	Monomode, simple brin
Longueur d'onde	TX : 1310 nm, RX : 1550 nm
Débit fibre	100 Mbps
Débit cuivre	10/100 Mbps
Compatibilité	NVR, switch PoE, caméras IP
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser l'alimentation fournie. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support TP-Link.
Informations générales	Convertisseur de média avec PoE pour déploiement de surveillance longue distance.

FOIRE AUX QUESTIONS - TLFC111PB20 TP-LINK

Quelle est la distance maximale de transmission du TL-FC111PB-20 ?

Le TL-FC111PB-20 peut transmettre jusqu'à 20 km sur fibre monomode.

Le TL-FC111PB-20 supporte-t-il le PoE ?

Oui, le port RJ45 fournit une sortie PoE pour alimenter directement une caméra IP ou un autre appareil compatible.

Quel type de fibre utiliser avec ce convertisseur ?

Il utilise une fibre monomode avec un connecteur SC et une seule fibre (WDM).

Faut-il deux fibres ou une seule ?

Une seule fibre suffit grâce à la technologie WDM (Wave Division Multiplexing).

Quelle est la longueur d'onde utilisée ?

La transmission se fait à 1310 nm et la réception à 1550 nm (ou l'inverse selon le modèle appairé).

Quel convertisseur utiliser en face du TL-FC111PB-20 ?

Il doit être appairé avec un modèle compatible WDM, par exemple le TL-FC111A-20 ou le TL-FC111B-20 selon les longueurs d'onde.

Comment brancher le TL-FC111PB-20 ?

Connectez la fibre au port SC, le câble Ethernet à la caméra IP sur le port RJ45, et alimentez le convertisseur avec le bloc 48V fourni.

Le TL-FC111PB-20 fonctionne-t-il avec une caméra non PoE ?

Si la caméra n'est pas PoE, vous devez utiliser un injecteur PoE ou alimenter la caméra séparément. Le port PoE fournit 48V standard.

Quelles sont les dimensions du convertisseur ?

Il mesure 94,5 × 73,0 × 27,0 mm (L × P × H).

Que faire si le TL-FC111PB-20 ne fonctionne pas ?

Vérifiez l'alimentation, les connexions fibre et Ethernet. Assurez-vous que le convertisseur distant est compatible en longueur d'onde. Si le problème persiste, contactez le support TP-Link.

MODE D'EMPLOI TLFC111PB20 TP-LINK

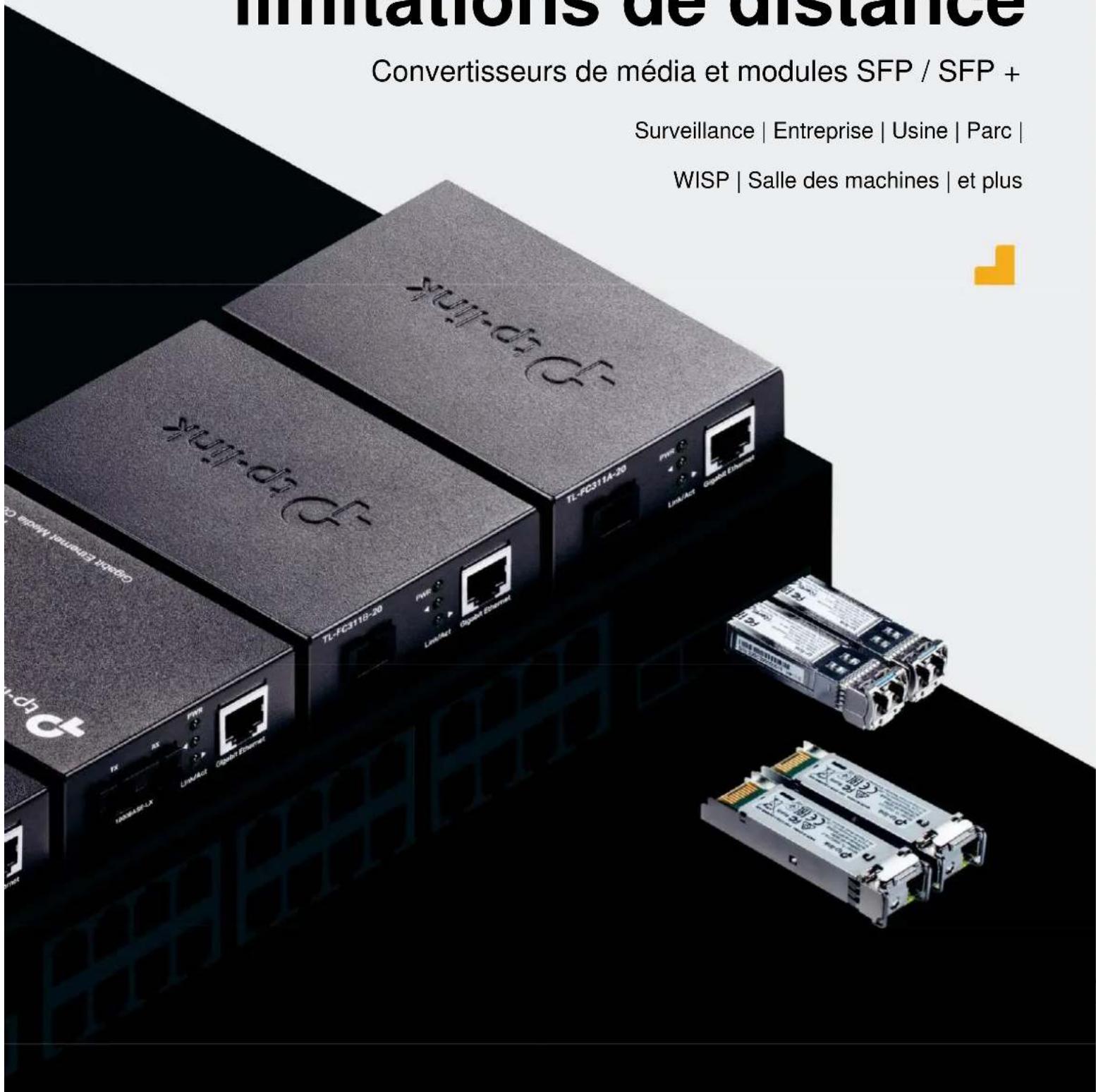

Un moyen simple et fiable de surmonter les limitations de distance

Convertisseurs de média et modules SFP / SFP +

Surveillance | Entreprise | Usine | Parc |

WISP | Salle des machines | et plus

Un moyen simple et fiable de surmonter les limitations de distance

TP-Link propose des convertisseurs de média 100 Mbps et 1000 Mbps pour réaliser des connexions réseau fiables, simplifiant ainsi les déploiements réseau longue distance de caméras de surveillance dans les entreprises, les usines et les parcs

- Sélections flexibles de distance et de vitesse

Une large gamme de convertisseurs de média est disponible, offrant différentes distances de transmission maximales comprises entre 2 km et 20 km. Différentes vitesses offrent des options de déploiement

▶ Solution rentable avec WDM \*

La technologie WDM (Wave Division Multiplexing) vous permet de transmettre et de recevoir des données sur un seul brin de fibre au lieu de deux. WDM.

▶ Transmission réseau stable

La stabilité de la transmission par fibre garantit notre surveillance stable des zones sensibles et des connexions point à point.

▶ Combinaison innovante de PoE et de fibre \*\*

Le port de sortie PoE du convertisseur multimédia fournit une connexion directe de données et d'alimentation à la caméra IP, ce qui rend le déploiement de la caméra à distance plus facile et plus pratique.

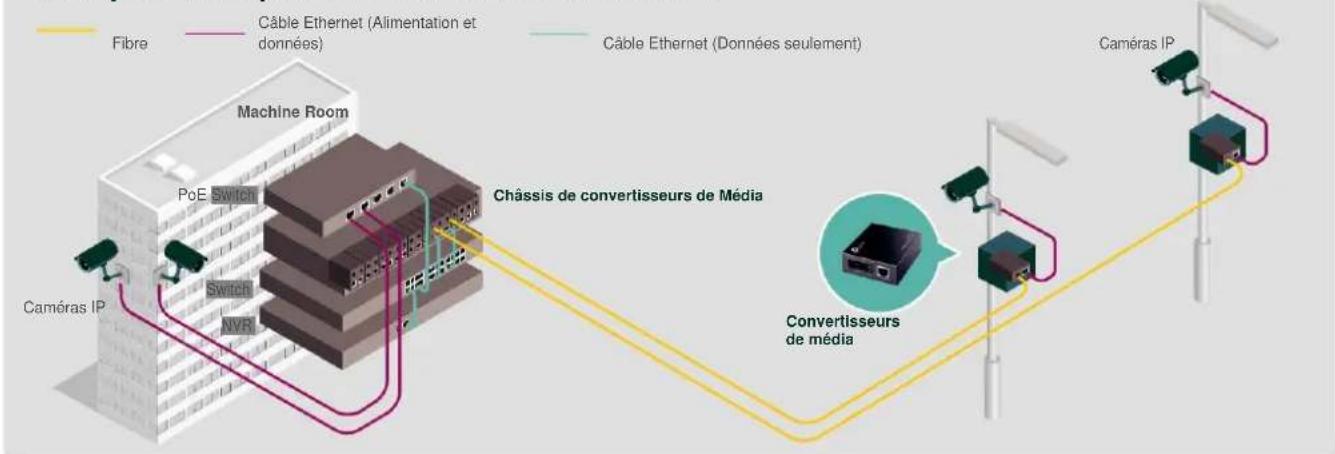

Les convertisseurs de média 100 Mbps bénéficient d'une surveillance flexible

Les convertisseurs de média Fast Ethernet TP-Link sont conçus pour répondre aux besoins d'un déploiement flexible de surveillance longue portée avec des fibres optiques. Il offre une voie économique vers l'extension de la distance d'un réseau existant

Idéal pour un déploiement de surveillance flexible

Surveillance d'entreprise

Surveillance de parc

Surveillance de Campus

Convertisseurs de média TP-Link 100 Mbps en un coup d'œil

Product Picture
Model	MC100CM	MC110CS	MC111CS	MC112CS	TL-FC111A-20	TL-FC111B-20	TL-FC111PB-20
Power Input	9V/0.6A				5V/0.6A		48V/0.5A
Fiber Ports	2× 100 Mbps SC Fiber Ports		1× 100 Mbps SC Fiber Port		1× 100 Mbps SC Fiber Port
Copper Ports	1× 10/100 Mbps RJ45 Port				1× 10/100 Mbps RJ45 Port		1× 10/100 Mbps RJ45 PoE Port
Transmission Distance	2 km	20 km			20 km
Fiber Type	Multi-Mode	Single-Mode			Single-Mode
Fiber Number	Dual Fibers		Single Fiber		Single Fiber
Wave Length	1310 nm		TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1310 nmRX: 1550 nm
Dimensions (W × D × H)	3.7×2.9×1.1 in (94.5×73.0×27.0 mm)
Operating Temperature	0-40°C (32-104°F)				0-50°C (32-122°F)
Environment	Storage Temperature: -40-70°C (-40-158°F)Operating Humidity: 10-90% RH Non-Condensing; Storage Humidity: 5-90% RH Non-Condensing

Convertisseurs de média It — Connexions longue portée avec fibre

Les convertisseurs de média TP-Link Gigabit étendent facilement la distance d'un réseau Gigabit existant. Les connexions point à point à longue portée sont facilement construites avec les convertisseurs fibre Gigabit, ce qui les rend idéales pour connecter le réseau dans un autre bâtiment, un système de surveillance à distance et des équipements d'usine automatisés

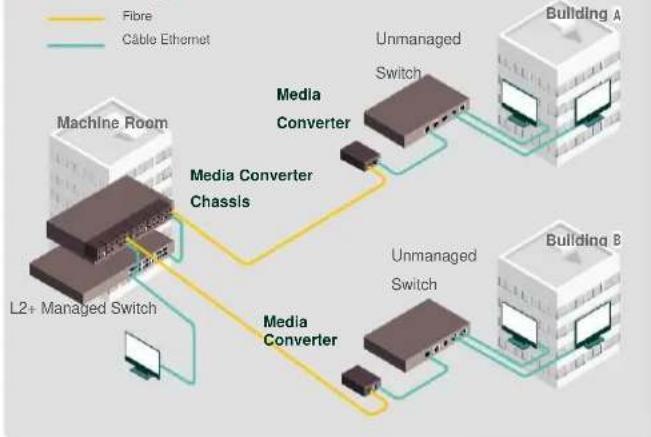

Connections fibres entre deux entreprises


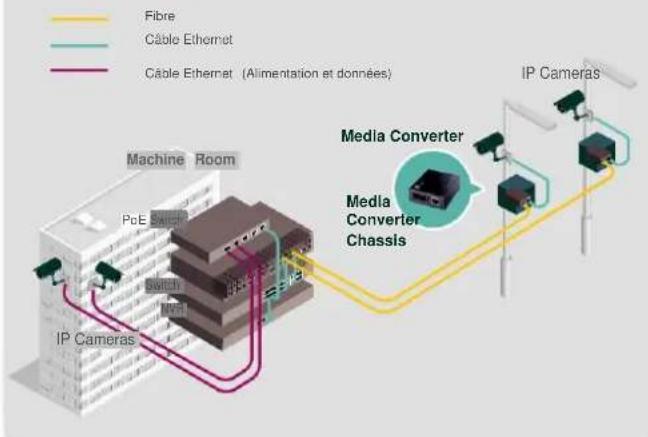

Connections fibres pour la Surveillance

Réseaux d'Enterprise

Équipement de fabrication

Réseau de Surveillance

Convertisseurs de média TP-Link Gigabits en un coup d'œil

Product Picture
Model	MC200CM	MC210CS	MC220L	TL-FC311A-2	TL-FC311B-2	TL-FC311A-20	TL-FC311B-20
Power Input	9V/0.6A			5V/0.6A
Fiber Ports	2 × 100/1000 Mbps SC Fiber Ports		1 × Gigabit SFP Port	1× 100/1000 Mbps SC Fiber Port
Copper Ports	1× 10/100/1000 Mbps RJ45 Port			1× 10/100/1000 Mbps RJ45 Port
Transmission Distance	550 m	20 km		2 km		20 km
Fiber Type	Multi-Mode	Single-Mode	Depends on the used SFP module	Single-Mode
Fiber Number	Dual Fibers			Single Fiber
Wave Length	850 nm	1310 nm		TX: 1550 nm RX: 1310 nm	TX: 1310 nm RX: 1550 nm	TX: 1550 nm RX: 1310 nm	TX: 1310 nm RX: 1550 nm
Dimensions (W × D × H)	3.7×2.9×1.1 in (94.5×73.0×27.0 mm)
Operating Temperature	0–40°C (32–104°F)			0–50°C (32–122°F)
Environment	Storage Temperature: -40–70°C (-40–158°F)Operating Humidity: 10–90% RH Non-Condensing; Storage Humidity: 5–90% RH Non-Condensing

Châssis : assurez l'évolutivité

TL-MC1400

• Jusqu'à 14 unités média

- Converter

- 9VDC/0.6A

• Puissance de sortie

• Redondant Alimentation

• Echangeable à chaud

• Deux ventilateurs de refroidissement montés pour

une meilleure ventilation

TL-FC1420

• Jusqu'à 14 unités

9VDC/0.6A

• Puissance de sortie

- Redondant

• Alimentation

• Échangeable à chaud

• Deux ventilateurs de

refroidissement montés pour une

meilleure ventilation

Certains convertisseurs de média sont équipés de la technologie WDM et utilisent une seule fibre pour transmettre et recevoir des données. ** Seul le TL-FC111PB-20 est équipé d'un port de sortie PoE *

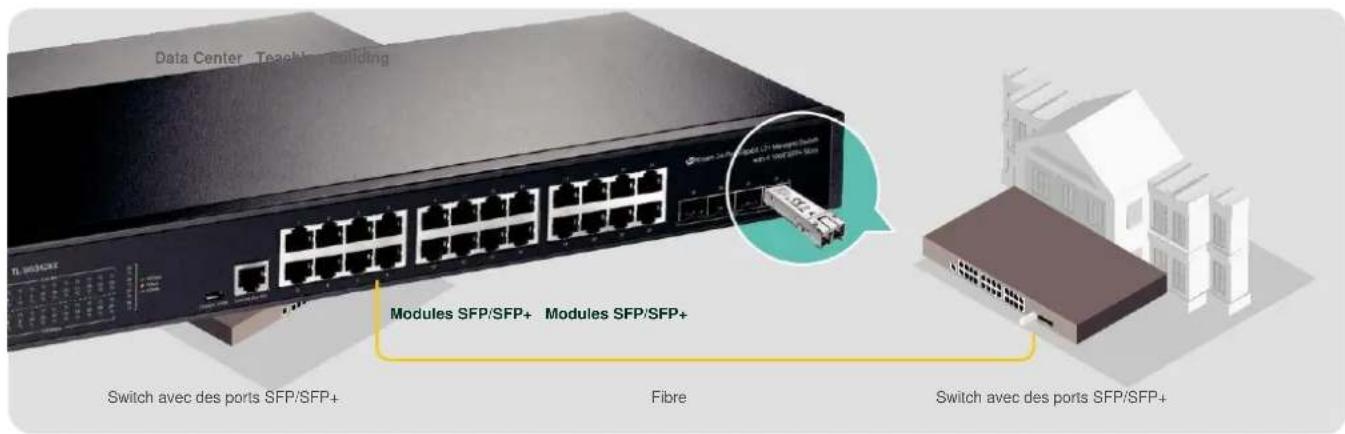

Modules SFP / SFP + - Connexions fibre haute vitesse

TP-Link propose une variété de modules fibre pour répondre à vos applications de connectivité fibre. Des modules multimodes et monomodes avec ports 1000Base SFP ou 10GBase SFP + sont disponibles, idéaux pour relier les réseaux fibre d'entreprise, les réseaux fibre de campus, les réseaux FAI, etc.

Convertisseurs de média TP-Link 1000 Mbps en un coup d'œil

Product Picture
Model	TL-SM311LM	TL-SM311LS	TL-SM321A-2	TL-SM321B-2	TL-SM321A	TL-SM321B	TL-SM5110-LR	TL-SM5110-SR
Data Rate	1.25 Gbps						10 Gbps
Fiber Ports	LC/UPC Duplex		LC/UPC Simplex				LC/UPC Duplex
Transmission Distance	550 m	20 km	2 km		20 km		10 km	300 m
Fiber Type	Multi-Mode	Single-Mode	Single-Mode				Single-Mode	Multi-Mode
Fiber Number	Dual Fibers		Single Fiber				Dual Fibers
Wave Length	850 nm	1310 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	TX: 1550 nmRX: 1310 nm	TX: 1310 nmRX: 1550 nm	1310nm	850nm
Operating Temperature	0-70 °C (32-158 °F)
Environment	Storage Temperature: -40-85 °C (-40-185 °F);Operating Humidity: 10-90% RH Non-Condensing; Storage Humidity: 5-90% RH Non-Condensing

L'innovation continu

Recherche et développement indépendants.

Fabrication de haut niveau

Des décennies d'expérience combinées à Installations de soutien de haute technologie.

Qualité de contrôle

Développe, fabrique, fabrique et vend des produits du début à la fin, en effectuant des tests de contrôle qualité rigoureux de l'ensemble du processus

TP-Link Corporation Limited

E-mail info@lp-link. com

Website www. jp-link. com
