Caractéristique	Détails
Type de produit	Réfrigérateur intégrable
Capacité totale brute	270 litres
Capacité nette réfrigérateur	228 litres
Capacité nette congélateur	42 litres
Classe énergétique	A++
Niveau sonore	37 dB
Dimensions (H x L x P)	177.2 x 54.1 x 55.0 cm
Type de froid	Froid statique
Fonctionnalités supplémentaires	Éclairage LED, Clayette en verre, Compartiment à légumes
Consommation d'énergie annuelle	212 kWh
Système de dégivrage	Automatique
Garantie	2 ans
Poids	60 kg

FOIRE AUX QUESTIONS - KI87SAFE0N SIEMENS

Le réfrigérateur ne refroidit pas correctement. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les portes ferment bien et qu'il n'y a pas d'obstruction à la circulation de l'air à l'intérieur.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

La condensation peut être causée par une humidité élevée dans la pièce. Assurez-vous que les aliments sont correctement emballés et que la porte n'est pas laissée ouverte trop longtemps.

Des bruits étranges proviennent du réfrigérateur. Est-ce normal ?

Des bruits tels que des cliquetis ou des bourdonnements peuvent être normaux, mais si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est nivelé et qu'il n'y a pas d'objets en contact avec le compresseur.

Le réfrigérateur émet une odeur désagréable. Que faire ?

Nettoyez l'intérieur du réfrigérateur et jetez les aliments périmés. Vérifiez également le bac d'égouttement et nettoyez-le si nécessaire.

La lumière intérieure du réfrigérateur ne fonctionne pas. Que faire ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous que la porte se ferme correctement, car cela peut également affecter l'éclairage.

Comment régler la température de mon réfrigérateur SIEMENS KI87SAFE0N ?

Utilisez le panneau de commande pour ajuster la température. La température idéale pour le réfrigérateur est entre 3 °C et 5 °C.

Mon réfrigérateur est trop bruyant. Comment résoudre ce problème ?

Assurez-vous que le réfrigérateur est sur une surface plane et stable. Vérifiez également que rien ne bloque les ventilateurs à l'intérieur.

Comment dégivrer mon réfrigérateur SIEMENS KI87SAFE0N ?

Débranchez le réfrigérateur et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Y a-t-il des pièces de rechange disponibles pour ce modèle ?

Oui, les pièces de rechange sont disponibles auprès des revendeurs autorisés SIEMENS ou sur leur site web.

MODE D'EMPLOI KI87SAFE0N SIEMENS

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 195

1.1 Informations importantes.... 195

1.1.1 Objectif 195

1.2 Explication des symboles.... 195

1.2.1 Niveaux de risque 195

1.2.2 Symboles de danger 195

1.2.3 Structure des indications d'avertissement 196

1.2.4 Symboles généraux 196

Sécurité.... 197

2.1 Consignes de sécurité générales.... 197

2.1.1 Tous les appareils électroménagers.... 197

Outils et aides.... 198

Réparation 199

4.1 Remplacer le joint de porte 199

4.1.1 Retirer le joint de porte 199

4.1.2 Monter le joint de porte.... 199

4.2 Remplacer la charnière plate.... 202

4.2.1 Retirer la charnière plate 202

4.2.2 Monter la charnière plate.... 204

4.3 Remplacer la charnière à glissière....205

4.3.1 Démonter la charnière à glissière.... 205

4.3.2 Monter la charnière à glissière 206

4.4 Remplacer l'étagère de la porte.... 207

4.4.1 Retirer l'étagère de la porte.... 207

4.4.2 Monter l'étagère de la porte 207

4.5 Remplacer la tablette.... 208

4.5.1 Retirer la tablette....208

4.5.2 Monter la tablette 208

4.6 Remplacer la tablette télescopique 209

4.6.1 Retirer la tablette télescopique....209

4.6.2 Monter la tablette télescopique 209

4.7 Remplacer la tablette du compartiment congélateur.... 210

4.7.1 Retirer la tablette du compartiment congélateur 210

4.7.2 Monter la tablette du compartiment congélateur.... 210

4.8 Remplacer le bac d'aliments congelés....211

4.8.1 Retirer le bac d'aliments congelés 211

4.8.2 Monter le bac d'aliments congelés.... 211

4.9 Remplacer le bac de fruits et légumes.... 212

4.9.1 Retirer le bac de fruits et légumes 212

4.9.2 Monter le bac de fruits et légumes 212

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 213

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes..... 213

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 213

4.11 Remplacer le bac cool-fresh 214

4.11.1 Retirer le bac cool-fresh.... 214

4.11.2 Monter le bac cool-fresh.... 214

4.12 Remplacer le bac télescopique 215

4.12.1 Extraire le bac télescopique 215

4.12.2 Monter le bac télescopique 215

4.13 Changer le projecteur LED 216

4.13.1 Démontage du projecteur LED 216

4.13.2 Monter le projecteur LED 217

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT Appareils lourds et volumineux Blessures dorsales et musculaires ► Seuls des spécialistes dûm l'appareil. ► Pour déplacer l'appareil, de ► Utiliser seulement des outil

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

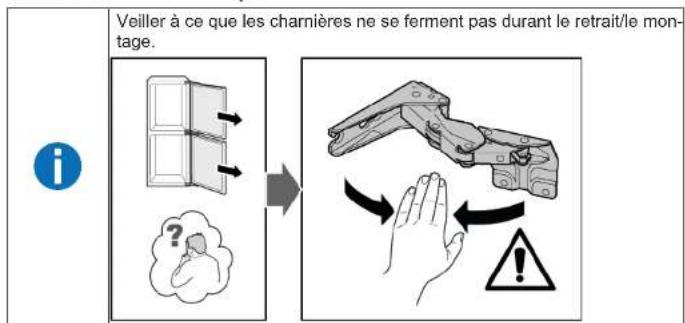

Veiller à ce que les charnières ne se ferment pas durant le retrait/le montage.

1. Retirer quatre caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

≈ 5 mm ① ② ②

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

≈ 5 mm ① ② ②

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT Apparells lourds et volumineux Blessures dorsales et musculaires ► Seuls des spécialistes dûm l'appareil. ► Pour déplacer l'appareil, de ► Utiliser seulement des outil

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure de la porte inférieure (5).
6. Retirer la porte inférieure (6).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

4.9.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→212

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.12.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.12.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.13.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.13.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Auglu un dârzenu tvertnes nomaina

Prasība:
