MODE D'EMPLOI ZDSN653X1 ZANUSSI

GETTING STARTED? EASY. User Manual ZDSN653X1 FR Notice d'utilisation 2 Lave-vaisselle DE Benutzerinformation 24 GeschirrspülerVISITEZ NOTRE SITE WEB POUR : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.zanussi.com/support

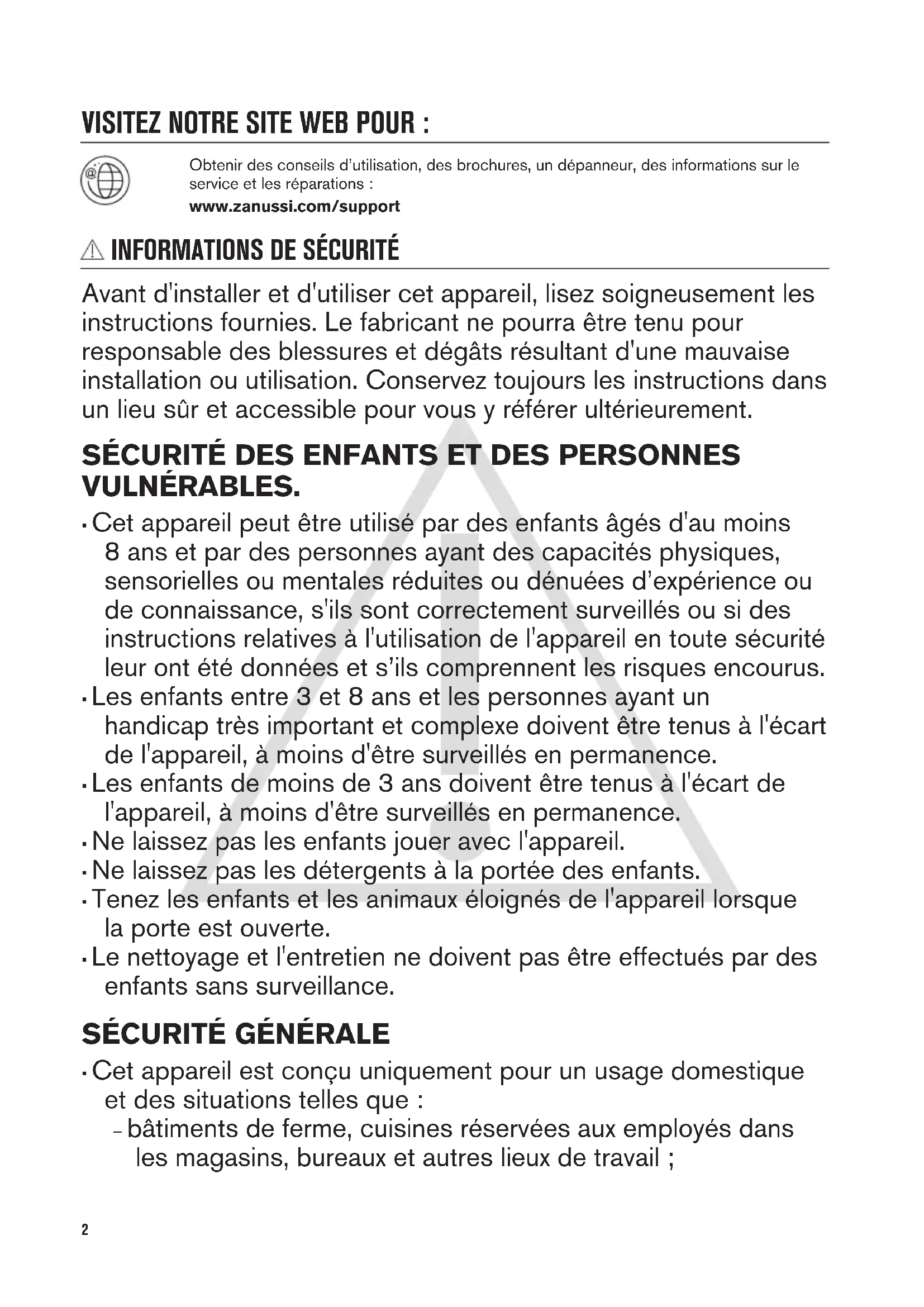

INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement. SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que : – bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ; 2– pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)

• Respectez le nombre maximal de 13 couverts.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.

• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.

• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.

• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.

• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

CONSIGNES DE SÉCURITÉ

INSTALLATION AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Pour des raisons de sécurité, n'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation. RACCORDEMENT ÉLECTRIQUE AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée. 3• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

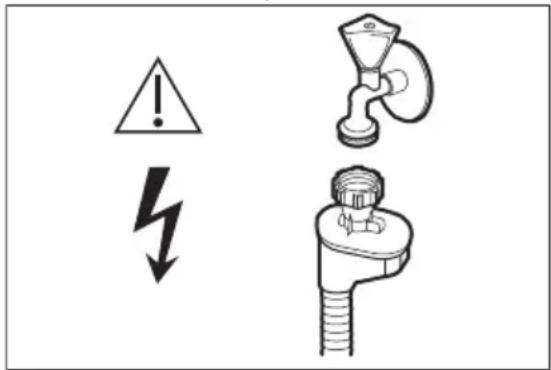

RACCORDEMENT À L'ARRIVÉE D'EAU

• Veillez à ne pas endommager les tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.

• Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau possède une vanne de sécurité et une gaine avec un câble d'alimentation électrique interne. AVERTISSEMENT! Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau. UTILISATION

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.

• Ne posez pas d’objets et n’appliquez pas de pression sur la porte ouverte de l'appareil.

• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Pour remplacer l'éclairage intérieur, contactez le service après-vente agréé. SERVICE

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

• Veuillez noter qu’une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.

• Les pièces de rechange suivantes seront disponibles pendant 7 ans après l’arrêt du modèle : moteur, pompe de circulation et de vidange, éléments chauffants, dont thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et électrovannes (aquastops), pièces structurelles et intérieures liées aux assemblages de portes, cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciel et firmware dont logiciel de réinitialisation. Veuillez noter que certaines de ces pièces de rechange ne sont disponibles qu’auprès de réparateurs professionnels et que 4toutes les pièces de rechange ne sont pas adaptées à tous les modèles.

• Les pièces de rechange suivantes seront disponibles pendant 10 ans après l’arrêt du modèle : charnière et joints de porte, autres joints, bras d'aspersion, filtres de vidange, supports intérieurs et périphériques en plastique tels que paniers et couvercles.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

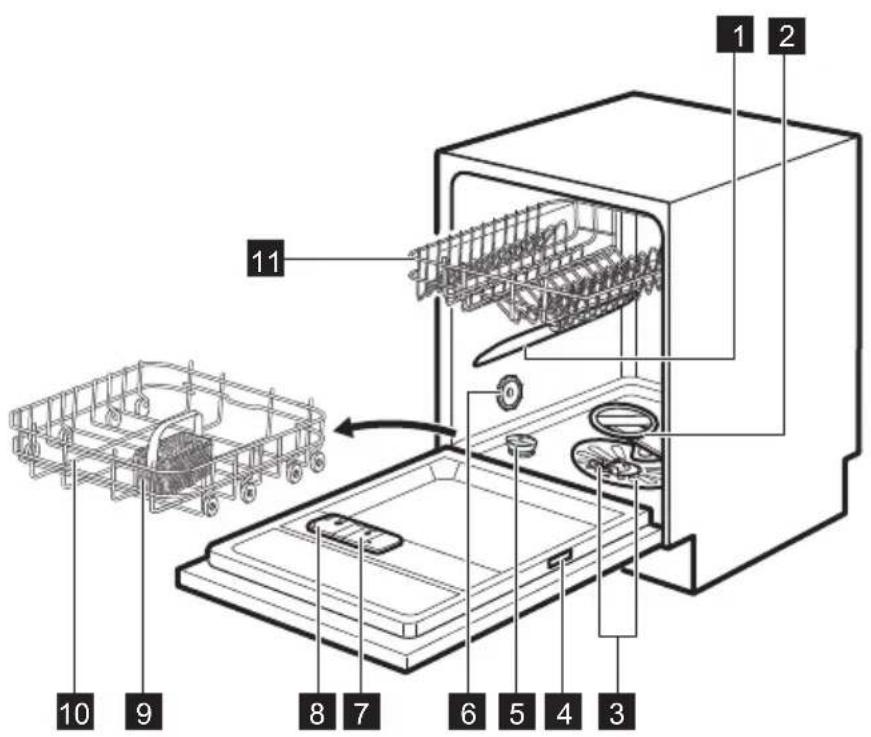

DESCRIPTION DE L'APPAREIL

Le graphique ci-dessous est uniquement une vue d’ensemble du produit. Pour des informations plus détaillées, consultez les autres chapitres et/ou les documents fournis avec l’appareil.

Bras d'aspersion supérieur

Bras d'aspersion inférieur

Réservoir de sel régénérant

Distributeur de liquide de rinçage

Distributeur de détergent

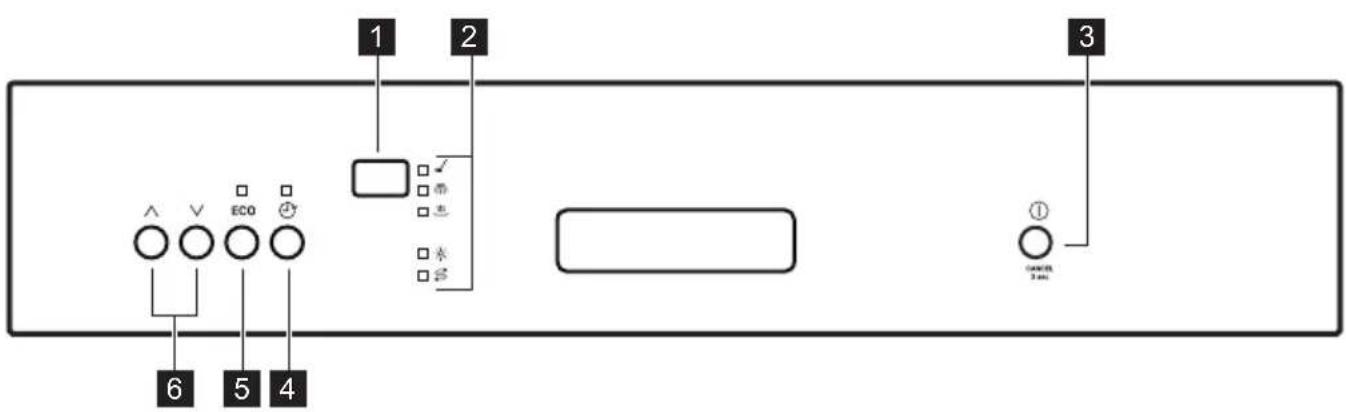

Touche Marche/Arrêt/Touche Réinitialiser

Touche de départ différé

Touches de programme VOYANTS Voyant Description Voyant de phase de séchage. Il est allumé lorsque vous sélectionnez un programme avec la phase de séchage. Il clignote au cours de la phase de séchage. Voyant du sel régénérant. Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Il est toujours éteint lorsque le programme est en cours. Voyant du liquide de rinçage. Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Il est toujours éteint lorsque le programme est en cours. Voyant de phase de lavage. Il s'allume au cours de la phase de lavage. Voyant de phase de rinçage. Il s'allume au cours de la phase de rinçage. PROGRAMMES Le numéro des programmes indiqué dans le tableau (P1, P2, etc.) correspond à leur ordre sur le bandeau de commande. L’ordre des programmes figurant dans le tableau peut ne pas correspondre à leur séquence sur le bandeau de contrôle. 6Programme Degré de salissure Type de charge Phases du programme

• Vaisselle et couverts

• Vaisselle, couverts, récipients et casseroles

• Lavage entre 50 et 60 °C

• Vaisselle, couverts, récipients et casseroles

• Vaisselle et couverts

• Vaisselle et couverts

• Salissure normale ou légère

• Vaisselle et verrerie délicate

• Tous • Prélavage 7Programme Degré de salissure Type de charge Phases du programme

• Pas de vaisselle • Auto-nettoyage

1) Ce programme vous permet d’optimiser votre consommation d’eau et d’énergie pour la vaisselle et les

couverts normalement sales. Il s’agit du programme standard pour les instituts de tests. Ce programme permet d’évaluer la conformité avec la réglementation de la Commission (UE) 2019/2022 Ecodesign.

2) L’appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatique-

ment la température ainsi que le volume d’eau, la consommation d’énergie et la durée du programme.

3) Ce programme vous permet de laver de la vaisselle dont le degré de salissure n’est pas homogène.

Placez la vaisselle très sale dans le panier inférieur, et la vaisselle normalement sale dans le panier supéri- eur. La pression et la température de l’eau sont plus élevées dans le panier inférieur que dans le panier supérieur.

4) Ce programme vous permet de laver de la vaisselle dont le degré de salissure est normal.

5) Ce programme est adapté pour laver une charge ou une demi-charge de vaisselle fraîchement sale. Il

offre de bons résultats de lavage en peu de temps.

6) Ce programme contrôle la température de l’eau pour offrir un soin spécial aux articles délicats, notam-

7) Avec ce programme, vous pouvez rapidement rincer les résidus alimentaires de la vaisselle et éviter la

formation d’odeurs dans l’appareil. N’utilisez pas de produit de lavage avec ce programme.

8) Ce programme est conçu pour laver la vaisselle de l’appareil de façon économe et efficace. Il élimine le

tartre et l’accumulation de graisses. Il est recommandé de lancer ce programme au moins tous les 2 mois lorsque l’appareil est vide, avec un agent détartrant ou un produit de nettoyage spécialement conçu pour les lave-vaisselle.

Eau (l) Énergie (kWh) Durée (min)

Eau (l) Énergie (kWh) Durée (min)

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l’eau,

des variations de l’alimentation électrique, de la quantité de vaisselle chargée, ainsi que des options sélec- tionnées.

2) Les valeurs pour les programmes autres que ÉCO sont données à titre indicatif uniquement.

3) Conformément à la réglementation 1016/2010.

4) Conformément à la réglementation 2019/2022.

INFORMATIONS POUR LES INSTITUTS DE

TEST Pour recevoir les informations nécessaires à la mise en œuvre des tests de performances (par ex. conformément à la norme EN60436 ), envoyez un e-mail à l'adresse : info.test@dishwasher-production.com Dans votre demande, veuillez indiquer la référence du produit (PNC) située sur la plaque signalétique. Pour toute autre question concernant votre lave- vaisselle, veuillez vous reporter au manuel d'utilisation fourni avec votre appareil. RÉGLAGES

MODE PROGRAMMATION ET MODE

UTILISATEUR Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur. Réglages disponibles en mode utilisateur :

• Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau.

• L'activation ou la désactivation de la notification du distributeur de liquide de rinçage vide.

• Activation ou désactivation de AirDry. L'appareil conserve les réglages enregistrés. Par conséquent, vous n'avez pas à les sélectionner à nouveau avant chaque cycle. Comment régler le mode sélection du programme L’appareil est en mode sélection du programme lorsque l’écran affiche un numéro de programme quelconque. Après l’activation, l’appareil est en mode sélection du programme et le programme P1 est sélectionné par défaut. Dans les autres cas, réglez le mode sélection du programme de la manière suivante :

• Si le programme n’a pas démarré, éteignez et rallumez l’appareil.

• Si le programme ou la minuterie du départ différé est en cours, appuyez sur la touche marche/arrêt pendant 3 secondes. Comment passer au mode utilisateur Assurez-vous que l’appareil est en mode sélection du programme. Pour passer au mode utilisateur, maintenez simultanément enfoncer et jusqu’à ce que les voyants , et clignotent et l’affichage indique - -. ADOUCISSEUR D'EAU L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil. Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence. L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage. 9Dureté de l'eau Degrés allemands (°dH) Degrés français (°fH) mmol/l Degrés Clarke Réglage du niveau de l'adoucisseur d'eau

1) Réglages d'usine.

2) N'utilisez pas de sel à ce niveau.

Quel que soit le type de détergent utilisé, réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant. Les pastilles tout-en-1 contenant du sel régénérant ne sont pas assez efficaces pour adoucir l'eau dure. Processus de régénération Pour le fonctionnement correct de l’adoucisseur d’eau, la résine du dispositif adoucisseur doit être régulièrement régénérée. Ce processus est automatique et fait partie du fonctionnement normal du lave-vaisselle. Si la quantité d’eau prescrite (voir les valeurs dans le tableau) a été utilisée depuis le dernier processus de régénération, un nouveau processus de régénération sera lancé entre le rinçage final et la fin du programme. Réglage du niveau de l'adoucisseur d'eau Quantité d'eau (l)

Réglage du niveau de l'adoucisseur d'eau Quantité d'eau (l)

En cas de réglage élevé de l’adoucisseur d’eau, cela peut également se produire au milieu du programme, avant le rinçage (deux fois pendant un programme). Le lancement de la régénération n’a aucun impact sur la durée du cycle, sauf s’il se produit au milieu d'un programme ou à la fin d’un programme avec une courte phase de séchage. Dans ces cas, la régénération prolonge la durée totale d’un programme de 5 minutes supplémentaires. Ensuite, le rinçage de l’adoucisseur d’eau qui dure 5 minutes peut commencer au cours du même cycle ou au début du programme suivant. Cette 10activité augmente la consommation d’eau totale d’un programme de 4 litres supplémentaires et la consommation énergétique totale d’un programme de 2 Wh supplémentaires. Le rinçage de l’adoucisseur se termine avec une vidange complète. Chaque rinçage d’adoucisseur effectué (plusieurs possibles au cours du même cycle) peut prolonger la durée du programme de 5 minutes supplémentaires s’il se produit à n’importe quel point au début ou au milieu d’un programme. Toutes les valeurs de consommation indiquées dans cette section sont déterminées conformément à la norme actuellement en vigueur dans des conditions de laboratoire avec une dureté de l’eau de 2,5 mmol/L conformément au règlement 2019/2022 (adoucisseur d’eau : niveau 3). La pression et la température de l’eau ainsi que les variations de l’alimentation secteur peuvent modifier les valeurs. Comment régler le niveau de l’adoucisseur d’eau Assurez-vous que l’appareil est en mode utilisateur.

1. Appuyez sur une fois.

• L’indicateur continue de clignoter et les autres voyants sont éteints.

• L’affichage indique le réglage actuel : p. ex., = niveau 5.

2. Appuyez sur à plusieurs reprises pour

modifier le réglage. Chaque pression sur augmente la valeur du niveau. Une fois le niveau 10 atteint, le compteur recommence à partir du niveau 1.

3. Appuyez sur la touche marche/arrêt pour

confirmer le réglage.

Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Il est libéré automatiquement au cours de la phase de rinçage chaud. Lorsque le réservoir du liquide de rinçage est vide, l'indicateur du liquide de rinçage apparaît pour vous indiquer qu'il doit être rempli. Si les résultats de séchage sont satisfaisants en n'utilisant que des pastilles tout en 1, il est possible de désactiver la notification indiquant qu'il faut remplir le réservoir de liquide de rinçage. Cependant, pour de meilleures performances de séchage, utilisez toujours du liquide de rinçage. Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif. Comment désactiver la notification du distributeur de liquide de rinçage vide Assurez-vous que l’appareil est en mode utilisateur.

1. Appuyez sur deux fois.

• L’indicateur continue de clignoter et les autres voyants sont éteints.

• L’affichage indique le réglage actuel.

= la notification du distributeur de liquide de rinçage vide est activée. – = la notification du distributeur de liquide de rinçage vide est activée.

2. Appuyez sur pour modifier le réglage.

3. Appuyez sur la touche marche/arrêt pour

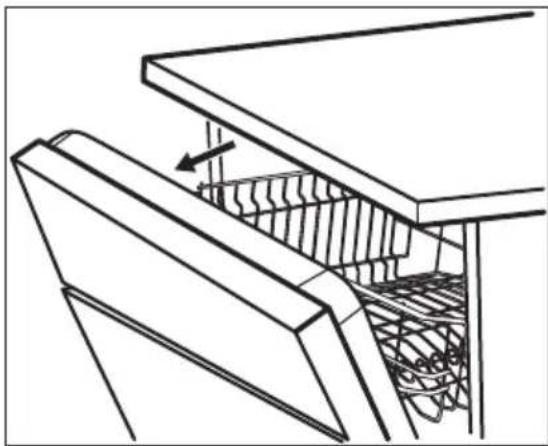

confirmer le réglage. AIRDRY AirDry améliore les résultats de séchage. Durant la phase de séchage, la porte s'ouvre automatiquement et reste entrouverte. AirDry est automatiquement activée avec tous les programmes, à l'exception du programme Rinse Hold (le cas échéant). ATTENTION! Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil. 11ATTENTION! Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'option AirDry. L'ouverture automatique de la porte peut entraîner un risque. Comment désactiver l’option AirDry Assurez-vous que l’appareil est en mode utilisateur.

1. Appuyez sur trois fois.

• L’indicateur continue de clignoter et les autres voyants sont éteints.

• L’affichage indique le réglage actuel. – = AirDry est activée. – = AirDry est désactivée.

2. Appuyez sur pour modifier le réglage.

3. Appuyez sur la touche marche/arrêt pour

confirmer le réglage.

AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de

l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer tous les

résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et laissez les paniers vides. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement. RÉSERVOIR DE SEL RÉGÉNÉRANT ATTENTION! Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.

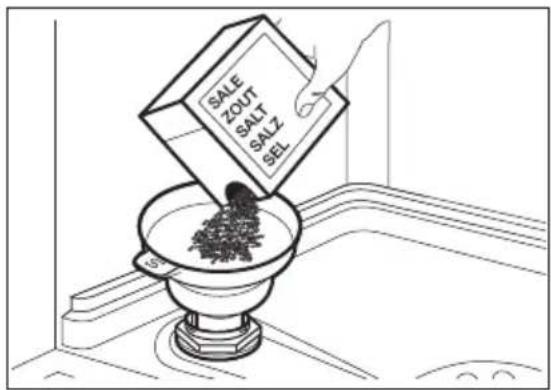

1. Tournez le couvercle du réservoir de sel

régénérant vers la gauche et retirez-le.

2. Mettez 1 litre d'eau dans le réservoir de sel

régénérant (uniquement la première fois).

3. Remplissez le réservoir avec 1 kg de sel

régénérant (jusqu'à ce qu'il soit rempli).

4. Secouez doucement l'entonnoir par la poignée

pour faire tomber les derniers grains qu'il contient.

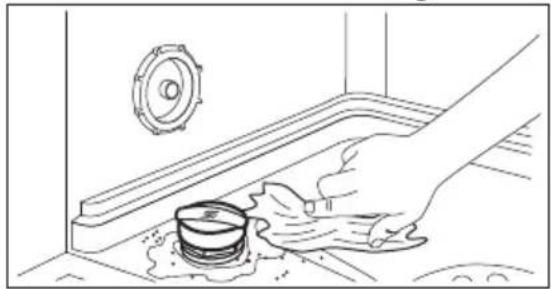

5. Enlevez le sel qui se trouve autour de

l'ouverture du réservoir de sel régénérant.

6. Tournez le couvercle du réservoir de sel

régénérant vers la droite pour le refermer. ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.

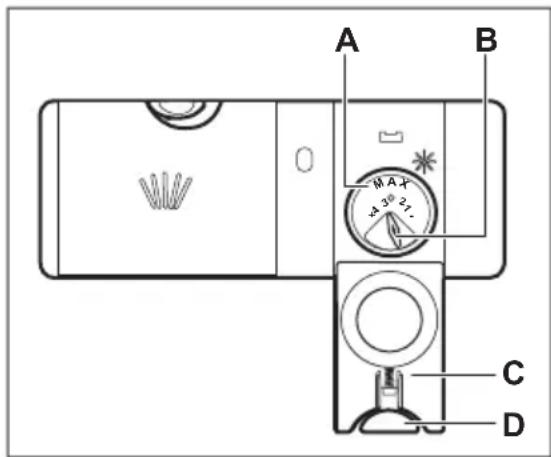

ATTENTION! Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour

ouvrir le couvercle (C).

2. Remplissez le distributeur (A) jusqu'à ce que le

liquide de rinçage atteigne le repère « MAX ».

3. Si le liquide de rinçage déborde, épongez-le

avec un chiffon absorbant pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous que le

bouton d'ouverture se verrouille correctement. Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale). UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour

allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.

• Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.

• Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez le produit de lavage.

5. Réglez et lancez le programme adapté au type

de vaisselle et au degré de salissure.

ATTENTION! Utilisez uniquement des produits de lavage spécialement conçus pour les lave-vaisselle.

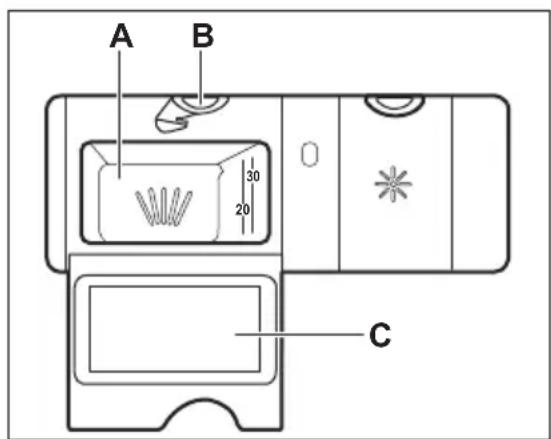

1. Appuyez sur le bouton d'ouverture (B) pour

ouvrir le couvercle (C).

2. Versez du produit de lavage ou placez une

pastille de détergent dans le compartiment (A).

3. Si le programme comporte une phase de

prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

4. Fermez le couvercle. Assurez-vous que le

bouton d'ouverture se verrouille correctement. RÉGLAGE ET DÉPART D'UN PROGRAMME La fonction Auto Off Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il n'est pas en cours de fonctionnement. La fonction est activée :

• Lorsque le programme est terminé.

• Au bout de 5 minutes si le programme n'a pas démarré. Démarrer un programme

1. Laissez la porte de l’appareil entrouverte.

2. Appuyez sur la touche marche/arrêt pour

allumer l’appareil. Assurez-vous que l’appareil est en mode sélection du programme.

133. Appuyez à plusieurs reprises sur ou

jusqu’à ce que l’affichage indique le numéro du programme choisi. Le numéro du programme s’affiche pendant environ 3 secondes, suivi de la durée du programme.

4. Fermez la porte de l’appareil pour démarrer le

programme. Démarrer un programme avec démarrage retardé

1. Sélectionner un programme.

2. Appuyez sur la touche départ différé à

plusieurs reprises jusqu’à ce que l’affichage indique le délai choisi (de 1 à 24 heures). L’indicateur est allumé

3. Fermez la porte de l’appareil pour démarrer la

minuterie. Pendant le décompte, il est possible de modifier le délai du départ différé, mais pas la sélection du programme. Lorsque le décompte est terminé, le programme démarre et le voyant de la phase en cours s’allume. L’indicateur est éteint. Ouverture de la porte au cours du fonctionnement de l'appareil Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu. Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry. Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil. Si par la suite vous refermez la porte pendant au moins 3 minutes, le programme en cours se termine. Annulation du départ différé Appuyez sur la touche Marche/Arrêt pendant 3 secondes jusqu'à ce que l'appareil se mette en mode Programmation. Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme. Annulation du programme Appuyez sur la touche marche/arrêt et maintenez-la enfoncée pendant 3 secondes jusqu’à ce que l’appareil se mette en mode sélection de programme. Assurez-vous que le distributeur de produit de lavage n’est pas vide avant de démarrer un nouveau programme. Fin du programme Lorsque le programme est terminé, la Auto Off fonction éteint automatiquement l’appareil. Toutes les touches sont désactivées à l’exception de la touche marche/arrêt. Fermez l’arrivée d’eau. CONSEILS

INFORMATIONS GÉNÉRALES

Suivez les conseils ci-dessous pour garantir des résultats de lavage et de séchage optimaux au quotidien et pour protéger l'environnement.

• Laver les plats au lave-vaisselle comme indiqué dans la notice d’utilisation permet généralement de consommer moins d’eau et d’énergie par rapport au lavage des plats à la main.

• Chargez le lave-vaisselle à sa capacité maximale pour économiser l’eau et l’énergie. Pour obtenir les meilleurs résultats de nettoyage, disposez les articles dans les paniers comme indiqué dans la notice d'utilisation et ne surchargez pas les paniers.

• Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d’eau et d’énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage.

• Enlevez les plus gros résidus d’aliments des plats et videz les tasses et les verres avant de les mettre dans l’appareil.

• Faites tremper ou récurez légèrement la vaisselle contenant des aliments très cuits avant de la placer dans l'appareil.

• Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvrent pas les uns les 14autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement.

• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage.

• Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l’utilisation la plus efficace de consommation d’eau et d’énergie.

• Pour empêcher la formation de dépôts calcaires à l’intérieur de l’appareil : – Remplissez le réservoir de sel régénérant dès que nécessaire. – Utilisez le dosage recommandé de détergent et de liquide de rinçage. – Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. – Suivez les instructions du chapitre « Entretien et nettoyage ». UTILISATION DE SEL RÉGÉNÉRANT, DE LIQUIDE DE RINÇAGE ET DE PRODUIT DE LAVAGE

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.

• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

• Utilisez toujours la quantité adéquate de détergent. Un dosage insuffisant de détergent peut entraîner de mauvais résultats de nettoyage et la formation d’une pellicule ou de taches d’eau dure sur les articles. Utiliser trop de détergent avec une eau douce ou adoucie entraîne la présence de résidus de détergent sur les plats. Ajustez la quantité de détergent en fonction de la dureté de l’eau. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

• Utilisez toujours la quantité adéquate de liquide de rinçage. Un dosage insuffisant du liquide de rinçage diminue les résultats de séchage. Utiliser trop de liquide de rinçage entraîne la formation de couches bleutées sur les articles.

• Assurez-vous que le niveau d’adoucisseur d’eau est correct. Si le niveau est trop élevé, la quantité accrue de sel régénérant dans l’eau peut entraîner la formation de rouille sur les couverts. QUE FAIRE SI VOUS NE VOULEZ PLUS

UTILISER DE PASTILLES TOUT EN 1

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau sur le niveau

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de liquide de rinçage sont pleins.

3. Lancez le programme le plus court avec une

phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

4. Lorsque le programme de lavage est terminé,

réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.

5. Ajustez la quantité de liquide de rinçage

• Utilisez toujours tout l'espace des paniers.

• N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle.

• Ne lavez pas dans l’appareil des articles fabriqués en bois, corne, aluminium, étain et cuivre car ils pourraient se fissurer, se déformer, être décolorés ou piqués.

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).

• Chargez les articles creux (tasses, verres et casseroles) en les retournant.

• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissent pas bouger.

• Placez les petits articles et les couverts dans le panier à couverts.

• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

AVANT LE DÉMARRAGE D'UN PROGRAMME

Avant de lancer le programme sélectionné, assurez- vous que :

• Les filtres sont propres et correctement installés.

• Le bouchon du réservoir de sel régénérant est vissé.

• Les bras d'aspersion ne sont pas obstrués. 15• Il y a assez de sel régénérant et de liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans les paniers.

• Le programme est adapté au type de vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de produit de lavage.

DÉCHARGEMENT DES PANIERS

1. Attendez que la vaisselle refroidisse avant de la

retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

2. Commencez par décharger le panier inférieur,

puis le panier supérieur. Une fois le programme terminé, il peut rester de l'eau sur les surfaces intérieures de l'appareil.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

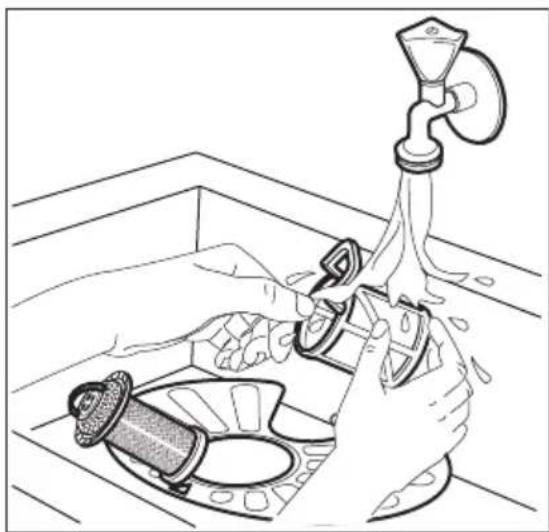

NETTOYAGE DES FILTRES

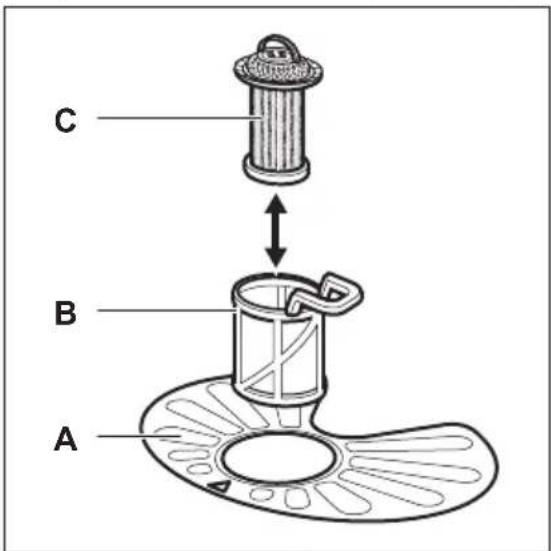

Le système de filtres est composé de 3 parties.

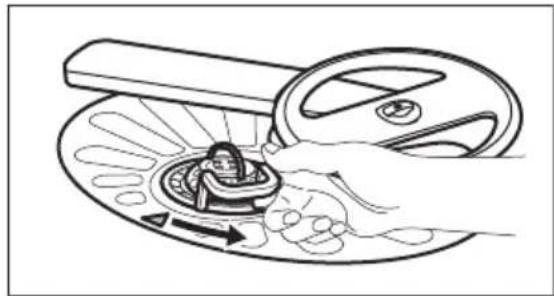

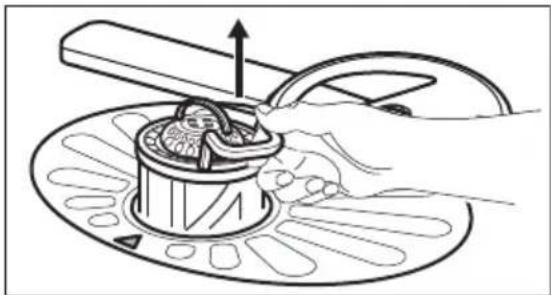

1. Tournez le filtre (B) vers la gauche et sortez-le.

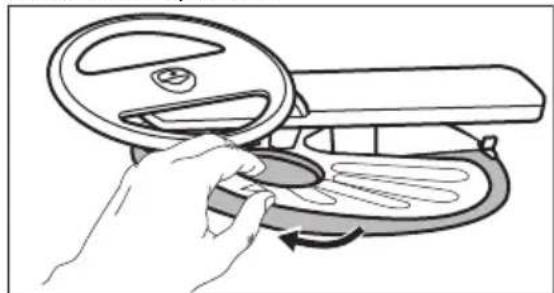

165. Assurez-vous qu'il ne reste aucun résidu

alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

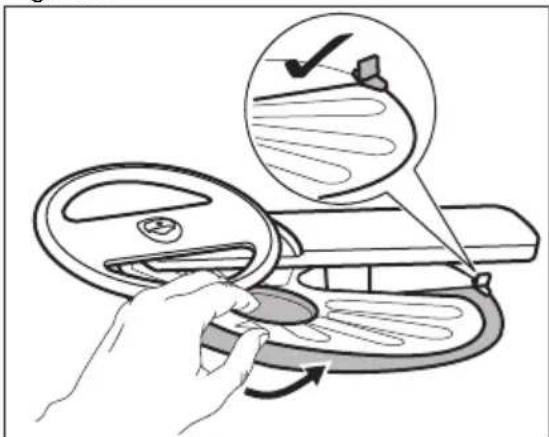

6. Remettez le filtre plat (A) en place. Assurez-

vous qu'il est correctement positionné sous les 2 guides.

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre plat (A).

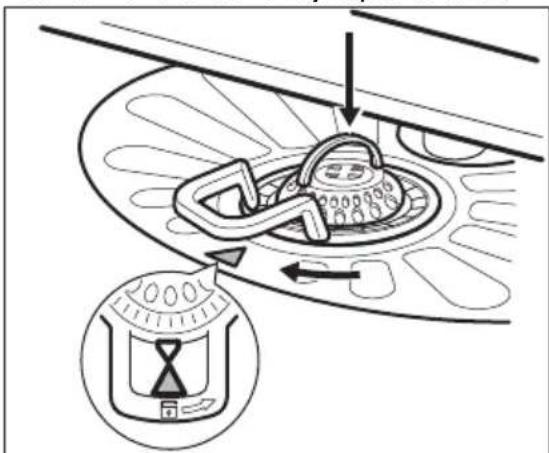

Tournez-le vers la droite jusqu'à la butée. ATTENTION! Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

NETTOYAGE DU BRAS D'ASPERSION

INFÉRIEUR Nous vous conseillons de nettoyer régulièrement le bras d'aspersion inférieur afin d'éviter que ses orifices ne se bouchent. Si les orifices sont bouchés, les résultats de lavage peuvent ne pas être satisfaisants.

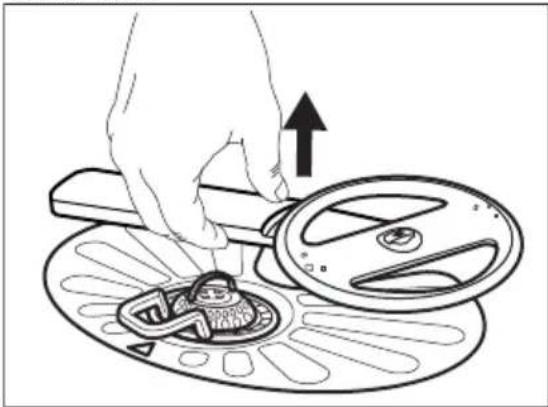

1. Pour retirer le bras d'aspersion inférieur, tirez-le

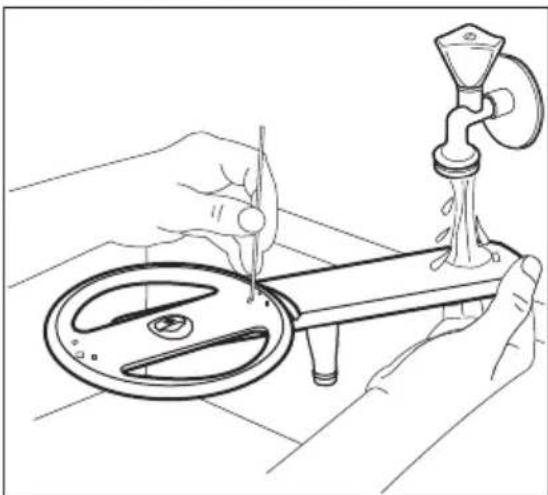

2. Nettoyez le bras d'aspersion à l'eau courante.

Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.

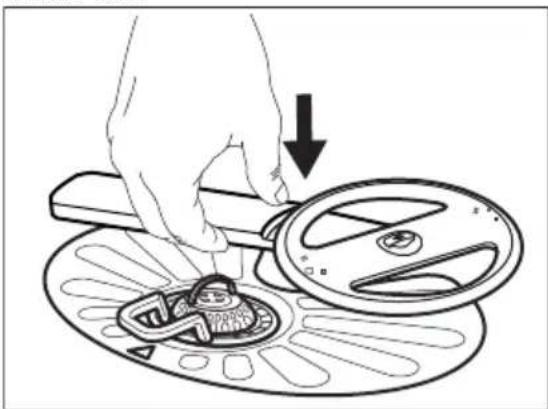

3. Pour réinstaller le bras d'aspersion, enfoncez-le

• Nettoyez l'appareil avec un chiffon doux humide.

• Utilisez uniquement des produits de lavage neutres.

• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.

• Pour maintenir des performances optimales, utilisez un produit de nettoyage spécifiquement conçu pour les lave-vaisselle (au moins une fois par mois). Reportez-vous aux instructions figurant sur l'emballage de ces produits.

• N'utilisez pas de produits abrasifs, de tampons à récurer, d'outils tranchants, de produits chimiques agressifs, d'éponges métalliques, ni de solvants.

• Utiliser régulièrement des programmes de courte durée peut provoquer une accumulation de graisse et de tartre à l'intérieur de l'appareil. Pour éviter cela, lancez un programme long au moins 2 fois par mois.

RETRAIT DE CORPS ÉTRANGERS

Vérifiez les filtres et le collecteur d’eau après chaque utilisation du lave-vaisselle. Les corps étranger (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange.

1. Démontez le système de filtres comme indiqué

2. Retirez les corps étrangers à la main.

ATTENTION! Si vous ne pouvez pas retirer les corps étrangers, contactez un service après-vente agréé.

3. Remontez les filtres comme indiqué dans ce

chapitre. DÉPANNAGE AVERTISSEMENT! Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié. La plupart des problèmes peuvent être résolus sans avoir recours au service après- vente agréé. Reportez-vous au tableau ci-dessous pour obtenir plus d'informations sur les problèmes possibles. Pour certaines anomalies, l'écran affiche un code d'alarme. Problème et code d'alarme Cause et solution possibles Vous ne pouvez pas allumer l'appareil.

• Assurez-vous que la fiche du câble d'alimentation est bien insé- rée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fu- sibles. Le programme ne se lance pas.

• Vérifiez que la porte de l'appareil est fermée.

• Si le départ différé est sélectionné, annulez la sélection ou at- tendez la fin du décompte.

• L'appareil recharge la résine à l'intérieur de l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes. 18Problème et code d'alarme Cause et solution possibles L'appareil ne se remplit pas d'eau. L'affichage indique i10 ou i11.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, contactez votre fournis- seur d’eau.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.

• Assurez-vous que le tuyau d’arrivée d’eau ne présente ni plis, ni coudes. L'appareil ne vidange pas l'eau. L'affichage indique i20.

• Assurez-vous que le siphon de l'évier n'est pas obstrué.

• Assurez-vous que le système du filtre intérieur n'est pas obs- trué.

• Assurez-vous que le tuyau de vidange ne présente ni plis, ni coudes. Le dispositif anti-inondation est activé. L'affichage indique i30.

• Fermez le robinet d'eau.

• Vérifiez que l’appareil est correctement installé.

• Assurez-vous que les paniers sont chargés comme indiqué dans la notice d’utilisation. Dysfonctionnement du capteur de détection du niveau d'eau. L'affichage indique i41 - i44.

• Assurez-vous que les filtres sont propres.

• Éteignez l’appareil et rallumez-le. Dysfonctionnement de la pom- pe de lavage ou de la pompe de vidange. L'affichage indique i51 - i59 ou i5A - i5F.

• Éteignez l’appareil et rallumez-le. La température de l’eau à l’in- térieur de l'appareil est trop élevée ou un dysfonctionne- ment du capteur de températu- re s’est produit. L'affichage indique i61 ou i69.

• Assurez-vous que la température de l’eau de l’arrivée ne dé- passe pas 60 °C.

• Éteignez l’appareil et rallumez-le. Dysfonctionnement technique de l’appareil. L'affichage indique iC0 ou iC3.

• Éteignez l’appareil et rallumez-le. Le niveau d’eau à l’intérieur de l’appareil est trop élevé. L'affichage indique iF1.

• Éteignez l’appareil et rallumez-le.

• Assurez-vous que les filtres sont propres.

• Assurez-vous que le tuyau de sortie est installé à la bonne hau- teur au-dessus du sol. Consultez les instructions d'installation. L'appareil s'arrête et redémarre plusieurs fois en cours de fonctionnement.

• Cela est normal. Cela vous garantit des résultats de lavage op- timaux et des économies d'énergie. Le programme dure trop long- temps.

• Si vous avez sélectionné un départ différé, annulez-le ou atten- dez la fin du décompte. 19Problème et code d'alarme Cause et solution possibles Le temps restant sur l'affichage augmente et passe presque instantanément à la fin du pro- gramme.

• Ceci est normal. L’appareil fonctionne correctement. Petite fuite au niveau de la por- te de l'appareil.

• L’appareil n’est pas d'aplomb. Desserrez ou serrez les pieds ré- glables (si disponibles).

• La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible). La porte de l'appareil est diffi- cile à fermer.

• L’appareil n’est pas d'aplomb. Desserrez ou serrez les pieds ré- glables (si disponibles).

• De la vaisselle dépasse des paniers. Bruit de cliquetis ou de batte- ment à l'intérieur de l'appareil.

• La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.

• Assurez-vous que les bras d'aspersion peuvent tourner libre- ment. L'appareil déclenche le dis- joncteur.

• L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultanément. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appa- reils qui sont en cours de fonctionnement.

• Défaut électrique interne de l'appareil. Contactez un service après-vente agréé. Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables. Après avoir vérifié l'appareil, éteignez puis rallumez- le. Si le problème persiste, contactez le service après-vente agréé. Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agréé. AVERTISSEMENT! Nous vous conseillons de ne pas utiliser l'appareil tant que le problème n'a pas été entièrement résolu. Débranchez l’appareil et ne le rebranchez pas tant que vous n’êtes pas certain qu’il fonctionne correctement. LES RÉSULTATS DE LAVAGE ET DE SÉCHAGE NE SONT PAS SATISFAISANTS Problème Cause et solution possibles Résultats de lavage insatisfai- sants.

• Reportez-vous aux chapitres « Utilisation quotidienne », « Conseils » et au manuel de chargement du panier.

• Utilisez un programme de lavage plus intense.

• Nettoyez les jets des bras d'aspersion et le filtre. Reportez- vous au chapitre « Entretien et nettoyage ». 20Problème Cause et solution possibles Résultats de séchage insatisfai- sants.

• La vaisselle est restée trop longtemps à l'intérieur de l'appa- reil, porte fermée.

• Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distribu- teur de liquide de rinçage.

• Les articles en plastiques peuvent avoir besoin d'être es- suyés.

• Pour de meilleures performances de séchage, activez l'option AirDry.

• Nous vous recommandons de toujours utiliser du liquide de rinçage, même si vous utilisez déjà des pastilles tout en 1. Il y a des traînées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus faible.

• La quantité de produit de lavage est excessive. Il y a des taches et traces de gouttes d'eau séchées sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus élevé.

• Il se peut que la qualité du liquide de rinçage soit en cause. La vaisselle est mouillée. • Pour de meilleures performances de séchage, activez l'option AirDry.

• Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température.

• Le distributeur de liquide de rinçage est vide.

• Il se peut que la qualité du liquide de rinçage soit en cause.

• Il se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou activez le distributeur de li- quide de rinçage et utilisez du liquide de rinçage avec les pastilles tout en 1. L'intérieur de l'appareil est humi- de.

• Ce n'est pas un défaut de l'appareil. Il s'agit de la condensa- tion de l'humidité contenue dans l'air sur les parois. Mousse inhabituelle en cours de lavage.

• Utilisez uniquement des produits de lavage pour lave-vaissel- le.

• Il y a une fuite dans le distributeur de liquide de rinçage. Fai- tes appel à un service après-vente agréé. Traces de rouille sur les couverts. • Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseur d'eau ».

• Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côté des autres. 21Problème Cause et solution possibles Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme

• La pastille de détergent est restée coincée dans le distribu- teur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.

• L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué.

• Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de liquide de rin- çage. Odeurs à l'intérieur de l'appareil. • Reportez-vous au chapitre « Nettoyage intérieur ». Dépôts calcaires sur la vaisselle, dans la cuve et à l'intérieur de la porte.

• Le niveau de sel régénérant est bas, vérifiez le voyant de rem- plissage.

• Le bouchon du réservoir de sel régénérant est dévissé.

• L'eau de votre arrivée est dure. Reportez-vous au chapitre « Adoucisseur d'eau ».

• Même si vous utilisez des pastilles tout en 1, utilisez du seul régénérant et réglez la régénération de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ».

• Si des dépôts de calcaire persistent, nettoyez l'appareil avec un nettoyant spécial pour le détartrage de l'appareil.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage. Vaisselle ternie, décolorée ou ébréchée.

• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle.

• Chargez et déchargez le panier avec précautions. Reportez- vous au manuel de chargement du panier.

• Placez les objets délicats dans le panier supérieur. Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profondeur (mm) 596 / 818 - 898 / 575 Branchement électrique

1) Tension (V) 220 - 240

Fréquence (Hz) 50 Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8) Arrivée d'eau Eau froide ou eau chaude

Capacité Couverts 13 22Consommation électrique Mode « Veille » (W) 5.0 Mode « Éteint » (W) 0.50

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.

2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exem-

ple panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie. LIEN VERS LA BASE DE DONNÉES EPREL DE L’UE Le code QR présent sur l’étiquette énergétique fournie avec l’appareil contient un lien Web permettant d’enregistrer cet appareil dans la base de données EPREL de l’UE. Conservez l’étiquette énergétique à titre de référence avec le manuel d’utilisation et tous les autres documents fournis avec cet appareil. Il est possible de trouver des informations relatives aux performances du produit dans la base de données EPREL de l’EU grâce au lien https:// eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l’appareil. Reportez-vous au chapitre « Description du produit ». Pour des informations plus détaillées sur l’étiquette énergétique, consultez le site www.theenergylabel.eu. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 23BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanussi.com/support SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.
