GWL 8512 - Éclairage GROTHE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage fixe avec signal lumineux
Marque	Grothe
Modèle	GWL 8512
Type de lampe	Ba15d, 25 W
Tension d'alimentation	12 – 24 – 48 – 110 – 240 V AC/DC
Courant nominal	2,1 A (12V) / 1,05 A (24V) / 0,52 A (48V) / 0,22 A (110V) / 0,10 A (240V)
Intensité lumineuse (cd)	450 (12V) / 500 (24V) / 500 (48V) / 50 (110V) / 80 (240V)
Indice de protection	IP30
Classe électrique	III (très basse tension de sécurité)
Poids	0,30 kg
Diamètre	138 mm
Hauteur	115 mm
Angle de faisceau	120°
Type de montage	Mural (fixation par vis, entraxe 4 mm)
Fonction principale	Lumière fixe (Dauerlicht) – éclairage continu
Matériau du boîtier	Plastique technique
Protection fusible	Utiliser des fusibles retardés dimensionnés selon la tension et l’ampoule
Alimentation classe III	Nécessite un transformateur de sécurité conforme aux normes
Installation	Réservée à un électricien qualifié
Entretien et nettoyage	Débrancher l’appareil avant nettoyage ; utiliser un chiffon doux et sec
Pièces détachées	Ampoule remplaçable (Ba15d, 25 W max)
Réparabilité	L’ampoule est accessible par démontage du diffuseur
Température ambiante	-20°C à +40°C (estimation)

FOIRE AUX QUESTIONS - GWL 8512 GROTHE

Comment installer le GWL 8512 ?

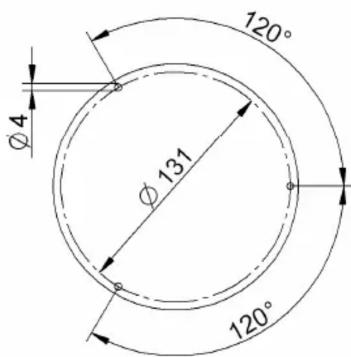

L'installation doit être effectuée par un électricien qualifié. Fixez le boîtier au mur à l'aide des vis adaptées (entraxe 4 mm). Raccordez l'alimentation selon les schémas de la notice.

Quel type d'ampoule utiliser ?

Utilisez une ampoule à baïonnette Ba15d de 25 W maximum. Respectez la tension d'alimentation (12 à 240 V selon le modèle).

Quelle est la tension d'alimentation possible ?

Le GWL 8512 accepte plusieurs tensions : 12 V, 24 V, 48 V, 110 V et 240 V AC/DC. Le courant et l'intensité lumineuse varient selon la tension choisie (voir le tableau des spécifications).

Dois-je utiliser un transformateur ?

Oui, pour une installation en classe III (très basse tension), vous devez utiliser un transformateur de sécurité conforme aux normes en vigueur.

Quel fusible est recommandé ?

Utilisez des fusibles retardés dimensionnés en fonction de la tension et de l'ampoule. Par exemple, pour 12 V, un fusible de 2,1 A convient.

Comment nettoyer l'appareil ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou l'eau.

Quel est l'indice de protection ?

Le GWL 8512 est certifié IP30, ce qui le protège contre les corps solides de plus de 2,5 mm mais pas contre l'eau.

Puis-je remplacer l'ampoule moi-même ?

Oui, dévissez le diffuseur pour accéder à l'ampoule. Remplacez-la par une ampoule Ba15d de 25 W max. Assurez-vous que l'appareil est hors tension.

Le produit est-il adapté à une utilisation extérieure ?

L'indice IP30 ne garantit pas une étanchéité suffisante pour l'extérieur. Utilisez-le uniquement en intérieur ou dans un endroit abrité.

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Contrôlez le fusible et la tension d'alimentation. Si le problème persiste, consultez un électricien.

MODE D'EMPLOI GWL 8512 GROTHE

- INSTALLATIONSINOM BEDENINGSANLETTUNG UNINSEALATION AND APPONGATION INSTRUCTIONS INSTALLATION AND APPLICATION

- INSTRUCTIONS D' INSTALLATION ET D' UTILISATION INSTINSTRUDIONES DE UNSTALACIÓN Y ENPALEO INSTRUCCIONES DE INSTAL

- ISTRUZIONI DI INSTALLAZIONE E UTILIZZO ISTRUZIONI DI INSTALLAZIONE E UTILIZZO

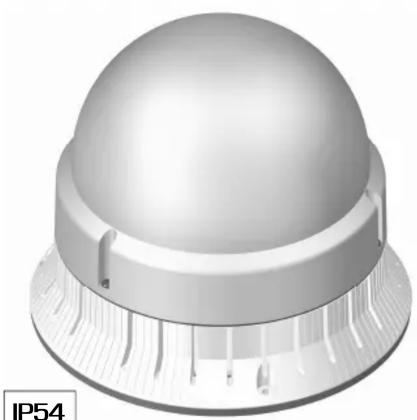

3D rendering of a dome-shaped electronic component with radial leads and a labeled section (IP54), no readable text or symbols beyond the label.

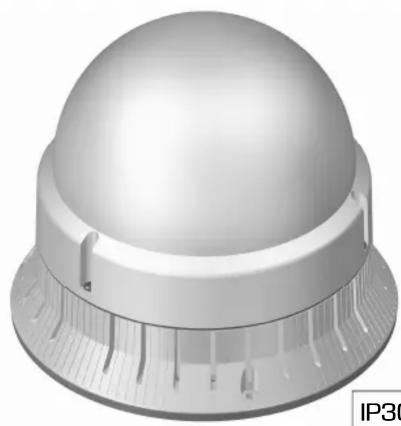

3D rendering of a white dome-shaped electronic component with radial slots and a labeled section (IP30), no readable text or symbols beyond the label.

IP30

HUPE HBZ 854X

HUPE HBZ 857X

GWL 851X

GBZ 860X

GBZ 861X

MBZ 841X

MBZ 842X

IP54

(+) ~ (-) ~

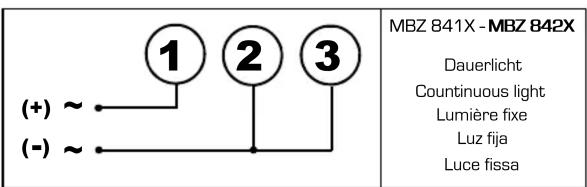

GWL 061XDauerlichtCountinuous lightLumière fixeLuz fijaLuce fissa

HUPE H8Z 064X -HUPE H8Z 0657XBlinklicht und unterbrochene TonfolgeFlashing light and intermittent soundLumière clignotante et son intermittentLuz intermitente y sonido intermitenteLuce lampeggiante e suono intermittente

GBZ 060X : GBZ 061X : MBZ 041X -MBZ 042XBlinklichtFlashing lightLumière clignotanteLuz intermitenteLuce lampeggiante

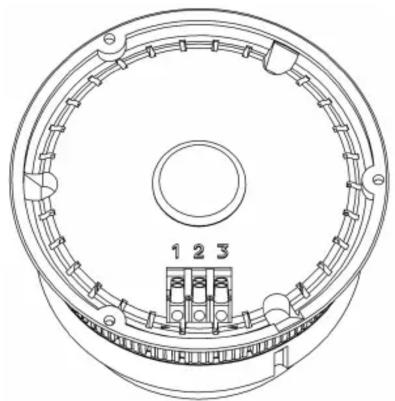

Technical line drawing of a circular mechanical component with numbered parts (1, 2, 3) and internal structure (no text or symbols beyond part numbers)

3D rendering of a mechanical component with internal structure and mounting holes (no text or symbols)

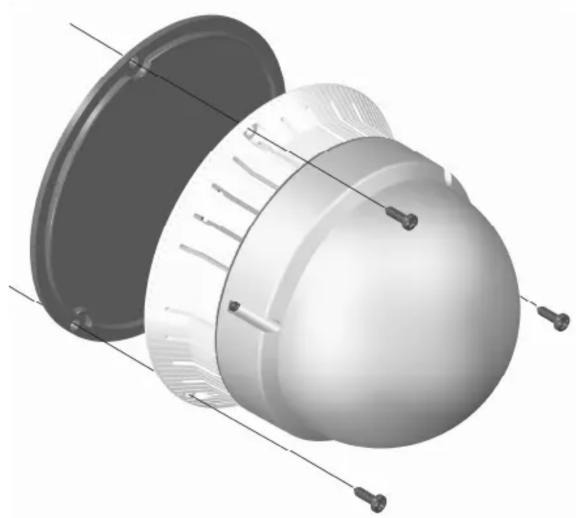

BEISPIEL FÜR WANDMONTAGE

WALL MOUNTING EXAMPLE

EXEMPLE D'INSTALLATION A PAROI

EJEMPLO DE INSTALACIÓN EN PARED

ESEMPIO DI INSTALLAZIONE A PARETE

SCHUTZSICHERUNG	Für die Zuleitung träge Sicherungen verwenden, die nach der Spannung und dem eingesetzten Leuchtmittel zu bemessen sind	Klasse-III-Anlagen müssen mit Sicherheitstrafos, nach geltenden Normen, versorgt werden
FUSE WIRE PROTECTION	On the power supply line the rating of the supply fuse must be according to the voltage and type of bulb used	Class III devices must be powered with security transformers according to the norms in force
FUSIBLE DE PROTECTION	Sur la ligne d’ alimentation utiliser des fusibles retardés dimensionn és selon la tension et le type d’ampoule utilisé	Les dispositifs en classe III doivent être alimentés avec transformateurs de sûreté selon les normes en vigueur
FUSIBLE DE PROTECCIÓN	En la línea de alimentación emplear fusibles de seguridad adecuados al voltaje y tipo de lámpara utilizados	Los aparatos en clase III deben alimentarse con trasformadores de seguridad según las normas vigentes
FUSIBILE DI PROTEZIONE	Sulla línea di alimentazione usare fusibili ritardati dimensionati a seconda della tensione e del tipo di lampada utilizzata	Gli apparecchi in classe III vanno alimentati con trasformatori di sicurezza secondo le norme vigenti

GWL 851X

Ba15d 25WUR Ba15d 25W	V	12 ÷ 24 ÷ 48 ÷ 110 ÷ 240
	A	2,1	1,05	0,52	0,22	0,10
	Cd [p]	450	500	500	50	80

MBZ 841X

v	12 ÷ 24
A	0,32

MBZ 842X

V ~	90/240
A	0,075

GBZ 860X

XENON 6JLRX 6J	v	12 ÷ 24
	A	1,8	0,85
	Cd [p]	4800	4800

GBZ 861X

	V~	240
	A	0,1
	Cd [p]	5100

HUPE HBZ 854X

XENON 6JLRX 6J	V ---	24
	A	0,85
	Cd (p)	4800
	dB(A)1m	80
	Hz 3700	--- F/m 65

HUPE HBZ 857X

XENON 6JLRX 6J	V ~	240
	A	0,1
	Cd (p)	5100
	dB(A)1m	72
	Hz 3700	--- F/m 65

GWL 851X Kg. 0,30
082 080X = 082 081X Kg. 083
HUPE HBZ 854X - HUPEHBZ857XKgg.0,400
MBZ 841X Kg. 0,16
MBZ 842X Kg. 0,18

- DIE INSTALLATION IST VON EINER ELEKTRODIE INFADNIKAAETVORZIONEIMENFARWKBALTATIONMUSTNENCARRIED OUT BY QUALIFIED PERSONNEL INSTALLATION MUST BE CAF
