Caractéristiques techniques	Moniteur CRT 17 pouces, résolution maximale 1280 x 1024 pixels, taux de rafraîchissement jusqu'à 85 Hz, temps de réponse 16 ms.
Utilisation	Idéal pour un usage bureautique, jeux vidéo et multimédia, avec des couleurs vives et un bon contraste.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des câbles et des connexions, possibilité de remplacement de certaines pièces internes par un technicien qualifié.
Sécurité	Éviter l'exposition à l'humidité, ne pas ouvrir le boîtier sans formation adéquate, respecter les consignes électriques.
Informations générales	Poids : environ 20 kg, dimensions : 43 x 43 x 46 cm, connectivité : VGA, consommation électrique : 80 W en fonctionnement.

FOIRE AUX QUESTIONS - SyncMaster 753DFX SAMSUNG

Comment puis-je connecter mon SAMSUNG SyncMaster 753DFX à mon ordinateur ?

Pour connecter votre SAMSUNG SyncMaster 753DFX, utilisez un câble VGA. Branchez une extrémité dans le port VGA de votre moniteur et l'autre dans le port VGA de votre ordinateur.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché à la prise électrique et au moniteur. Assurez-vous également que l'interrupteur d'alimentation du moniteur est en position 'ON'.

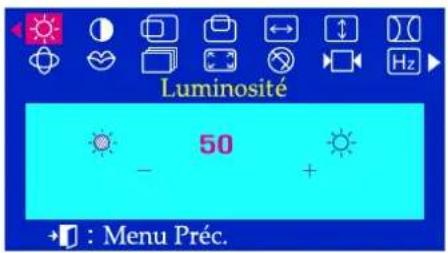

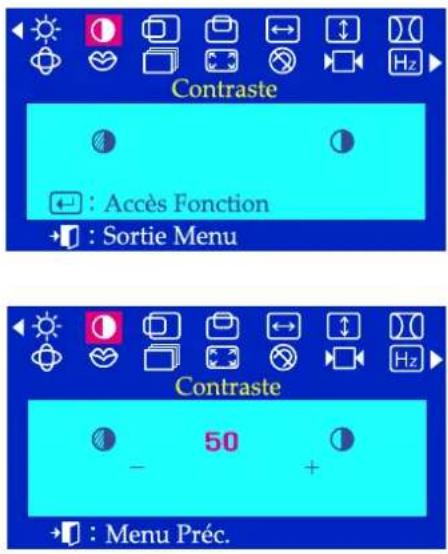

Comment régler la luminosité et le contraste de mon moniteur ?

Utilisez les boutons situés sur le panneau avant du moniteur. Appuyez sur le bouton 'Menu' pour accéder aux paramètres, puis naviguez jusqu'aux options de luminosité et de contraste.

Pourquoi l'image de mon moniteur est-elle floue ?

Une image floue peut être due à une mauvaise résolution d'affichage. Assurez-vous que la résolution de votre ordinateur correspond à la résolution native du moniteur, qui est de 1024 x 768 pixels.

Comment nettoyer l'écran de mon moniteur ?

Pour nettoyer l'écran, utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau distillée ou un nettoyant pour écrans, mais évitez d'appliquer le produit directement sur l'écran.

Mon moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les connexions du câble VGA. Si le problème persiste, accédez au menu de réglage des couleurs du moniteur et réinitialisez les paramètres par défaut.

Comment réinitialiser mon SAMSUNG SyncMaster 753DFX aux paramètres d'usine ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu', naviguez jusqu'à 'Réglages' et sélectionnez 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'.

Est-ce que le SAMSUNG SyncMaster 753DFX est compatible avec Windows 10 ?

Oui, le SAMSUNG SyncMaster 753DFX est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes graphiques installés sur votre ordinateur.

MODE D'EMPLOI SyncMaster 753DFX SAMSUNG

Consignes de sécurité

French > Page Principale > Consignes de sécurité > Notational

Veuillez tire les consignes de sécurité suivantes pour prévenir des dommages et nuisances pour l'utilisateur.

Notational
Alimentation
Installation
Nettoyage
Autres

Page Principale

Avertissement / Précaution

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Conventions de Notation

Intéridit

Important a dire et a comprend dans toutes circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour empêcher une décharge électrique.

index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Speécifications	Information
Consignes de sécurité		!	French > Page Principale > Consignes de sécurité > Alimentation
Notational
Alimentation
Installation
Nettoyage
Autres
Page Principale		!	Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dus à des substances fluorescentes à l'intérieur du CRT.
		!	Ne pas utiliser une prise endommagée ou desserrée.
		!	Ceci peut causeer une décharge électrique ou un incendie.
		!	Ne pas-retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.
		!	Ceci peut causeer une décharge électrique ou un incendie.
		!	Utilisez seulement une prise ou un adaptateur adéquat.
		!	Un sol inadapté peut causeer un choc électrique ou un incendie.
		!	Ne pas excessivelyurrent runner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.
		!	Oublier de respecter ces consignes peut causeer une décharge électrique ou un incendie.
		!	Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.
		!	Oublier de respecter ces consignes peut causeer une décharge électrique ou un incendie.
		!	Ne pas brancher trop de multiprise ou de cables à la prise de courant.
		!	Ceci peut causeer un incendie.
index	Consignes de sécurité	Introduction	Installation	Affiche Sur Ecran	Dépannage	Spécifications	Information
Consignes de sécurité				French > Page Principale > Consignes de sécurité > Installation
Notational				Ne pas couvr les orifices du moniteur. Une mauvaise ventilation peut cause un panne ou un incendie.
Alimentation
Installation
Nettoyage				Mettez votre moniteur dans un endroit peu humide et non poussièreux. Un choc électric ou un incendie peuvent être provoqués à l'interieur du moniteur.
Autres
Page Principale				Ne pas tomber le moniteur en le déplaçant. Ceci peut endommager le moniteur ou blesser les utilisateurs.
				Placez le moniteur sur une surface plate et stable. Le moniteur peut cause des dommages en tombant.
				Posez le moniteur avec précaution. Il peut être ainsi abîné ou cassé.
				Ne pas placez l'ecran du moniteur face au sol. La surface de CRT peut également être abîmée.
				Ne pas utiliser le moniteur sans le socle du moniteur. Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation. Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu'une bonne ventilation sera mise en place.
index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
Consignes de sécurité		French > Page Principale > Consignes de sécurité > Nettoyage
Notational		Lorsque vous ne vous en étés pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économisér d'écran, installez-le pour activer le mode d'écran.
Alimentation
Installation
Nettoyage		Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dus à des substances fluorescentes à l'intérieur du CRT.
Autres
Page Principale
		Ne pas-retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. Ceci peut cause une décharge électrique ou un incendie.
		Ne pas-retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. Ceci peut cause une décharge électrique ou un incendie.
		Utilisez seulement une prise ou un adaptateur adéquat. Un sol inadapté peut cause un choc électrique ou un incendie.
		Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages. Oublier de respecter ces consignes peut cause une décharge électrique ou un incendie.
		Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période. Oublier de respecter ces consignes peut cause une décharge électrique ou un incendie.
		Ne pas brancher trop de multiprise ou de cables à la prise de courant. Ceci peut cause un incendie.
Index	Consignes de sécurité	Introduction	Installation	Affiche Sur Ecran	Dépannage	Spécifications	Information
Consignes de sécurité
Notational
Alimentation
Installation
Nettoyage
Autres
Page Principale
							Ceci peut causer une décharge électrique ou un incendie.

Eloigner le moniteur des substances magnétiques.

• Ceci peut cause une décoloration du moniteur.

Index

Consignes de sécurité

introduction

Installation

Affiche Sur Ecran

Dépannage

Specifications

Information

Introduction

Déballage
Facade
Arriere
Dessous

Page Principale

Moniteur et Socle

(Quelques modèles incluent un support joint.)
Vérifiéz que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur.

Filélectrique

Socle

Guide d'installation rapide

Carte de Garantie

(N'est pas disponible dans toutes les agencies)

Guide de l'utilisateur et CD d'Installation

Introduction

Déballage
Façade
Arrière
Dessous

Page Principale

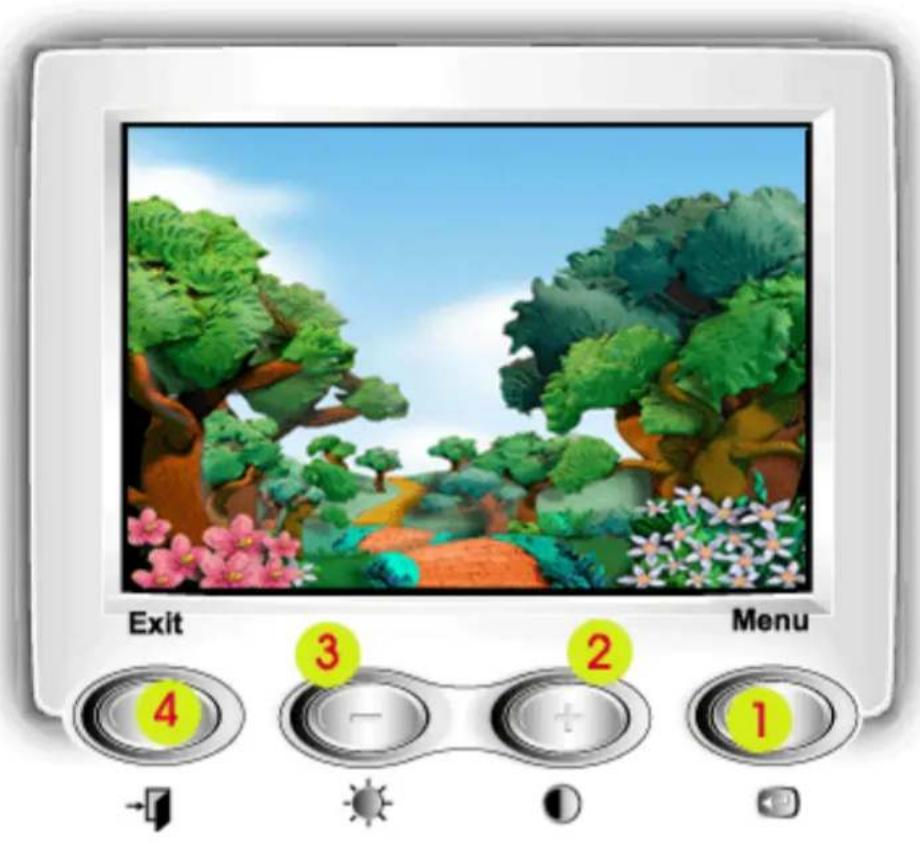

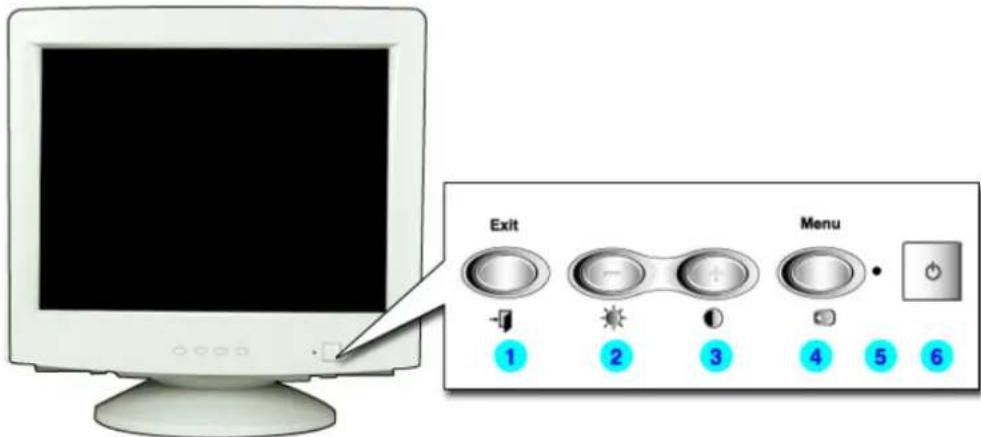

1. Bouton de Sortie
   2,3. Boutons d'ajustement
2. Bouton Menu
3. Indicateur d'Alimentation
4. Bouton d'Alimentation

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD
Ces boutons vous permettent de selectionner et d'ajuster les éléments du menu.
Utilisiez ce bouton pour afficher l'OSD et activer les éléments du menu sélectionné.
Indique que le Mode d'économie est en position normale ou Puissance.

Utiliser ce bouton pour allumer et eteindre le moniteur.

Note: Voir PowerSaver徹it dans le manuel pour plus d'informations concernant les fonctions de l'économie d'énergie. Pour la consérvation d'énergie, éteindre votre monitreur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

(La configuration au dos du moniteur peut etre differente d'un modele a l'autre.)

1. Port d'alimentation Brancher le cordon électrique à la prise d'alimentation au dos de votre moniteur.
2. Cable video Connectez l'extremite du cable video au port video de votre ordinateur. (carte video ou carte graphique)

Note: Voir Connexion de Voitre Ordinateur pour plus d'informations concernant la connexion du cable.

index

Consignes de sécurité

Introduction

Installation

Affichage Sur Ecran

Dépannage

Specifications

Information

Introduction

Déballage
Facade
Arrière
Dessous

Page Principale

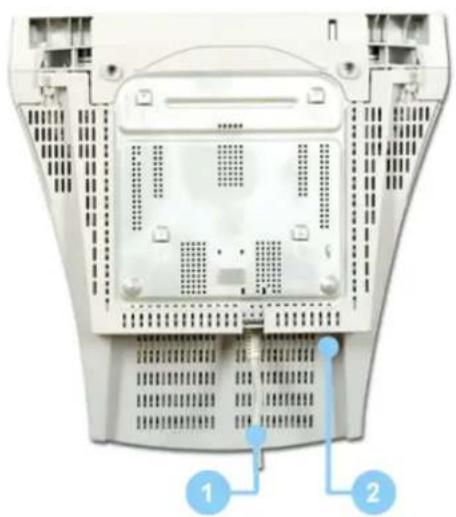

1. Câble video
2. Port d'alimentation

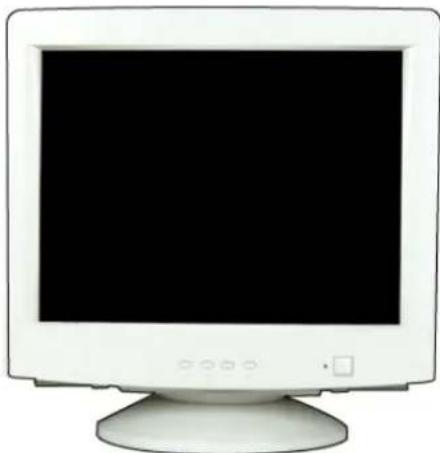

3. La base Inclinable/Pivotante

Connectez l'extremité du cable video au port video de votre ordinateur.(carte video ou carte graphique)

Connectez le cable électrique au port qui se situe au dos de votre moniteur.

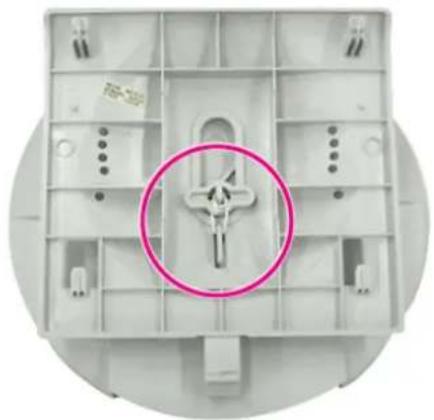

Yououpouze séparer la base devoitréordinateur.

Index

Consignes de sécurité

Introduction

Installation

Affiche Sur Ecran

Dépannage

Specifications

Information

Installation

Page Principale

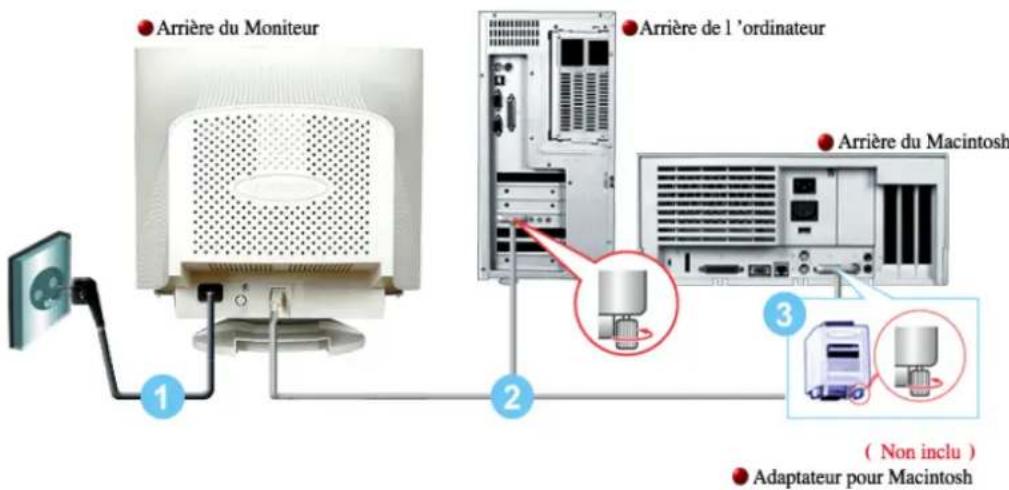

1. Connectez le fil electrique au port qui se situe au dos de votre monitreur.
   Branchez le fil electrique du monitreur à la prise la plus proche.
2. Reliez l'extrémité du cable video au port video de votre ordinateur. (Carte video ou carte graphique)
3. Si vous utilisez un ordinateur Macintosh, connectez le cable à l'adaptateur du Macintosh, et connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordonateur personnel compatible) n'a pas besoin d'adaptateur.
4. AllumezYOUR ordinateur et le moniteur.Si le moniteur affiche une image,ça la signifie que l'installation est terminée.

Installation

Connection de
Votre Ordinateur
Installation des Pilotes Video

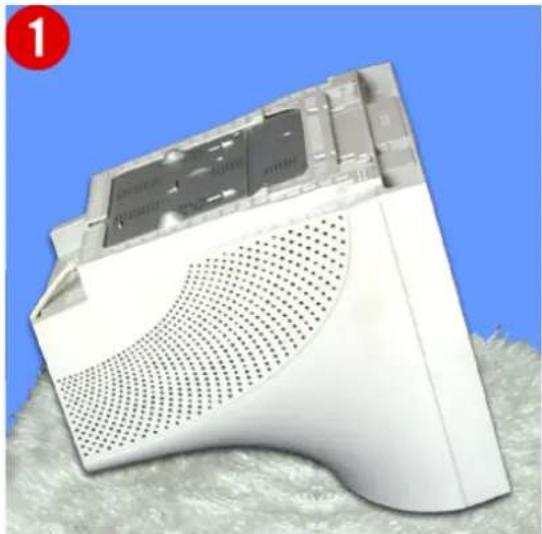

Installation de la Base

Page Principale

Automatique

Manual

Lorsque le système d'exploitation demande le pilote pour le moniteur. inserez le CD-ROM inclu avec moniteur. L'Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué c-cessous.

• Site Web : http://www.samsung-monitor.com/ (Mondial)

1. Insérez CD dans le pilote CO-ROM.
2. Cliquez "Windows ME Driver".

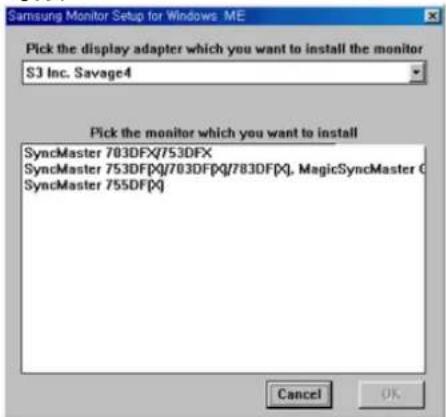

3. Choisissez le model de votre monitreur dans la liste du model, ensuite cliquez le bouton "OK".

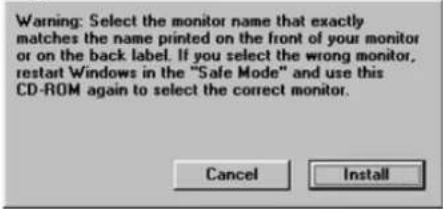

1. Cliquez le bouton "Installer" dans la fenetre "Avertissement".

1. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.
2. Cliquez "Windows XP/2000 Driver".

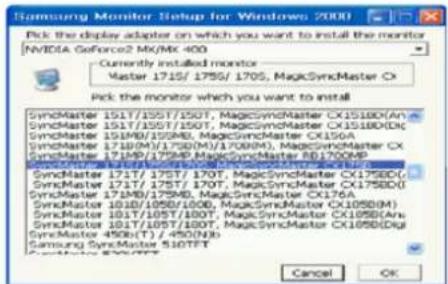

3. Choisissez le model de votre monitreur dans la liste du model, ensuite cliquez le bouton "OK".

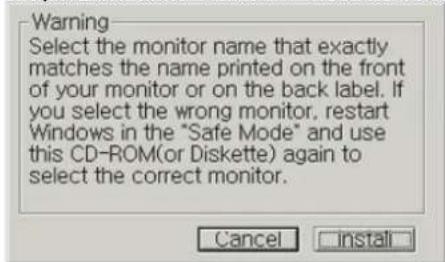

1. Cliquez le bouton "Installer" dans la fenetre "Avtissement".

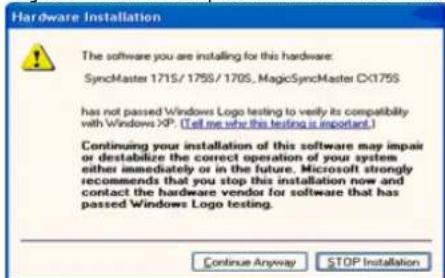

1. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "OK".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas a votre system.

*Le pilote certificé va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/

1. L'installation du Pilote Moniteur est terminée.

Installation

Automatique

Manual

Windows XP

Windows 2000

Windows Me

Windows NT

Linux

Lorsque le système d'exploitation demande le pilote pour le moniteur, inserez le CD-ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cédssous.

• Site Web : http://www.samsung-monitor.com/ (Mondial)

Système d'Opération de Microsoft® Windows®XP

1. Insérez CD dans le pilote CO-ROM.

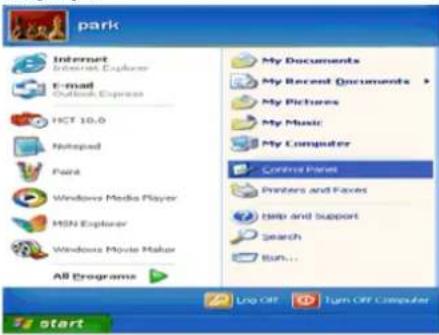

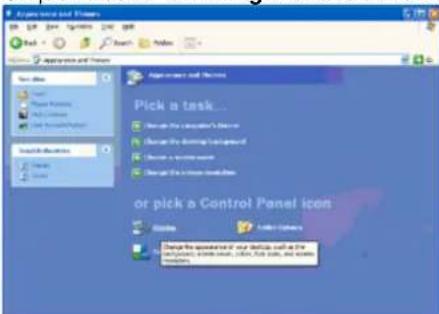

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icone "Apparance et Thème".

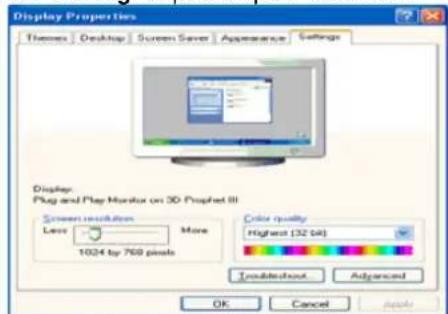

1. Cliquez l'icone "Affichage" et choisissez le tab "Setting" et puis cliquez "Avance".

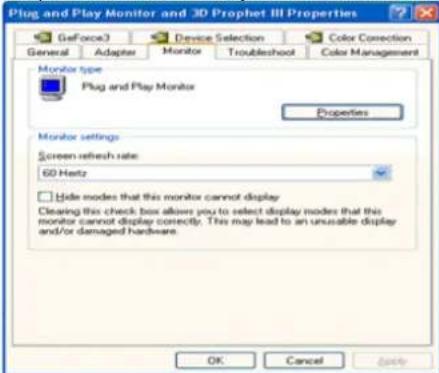

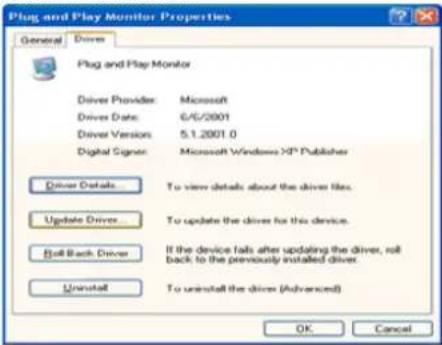

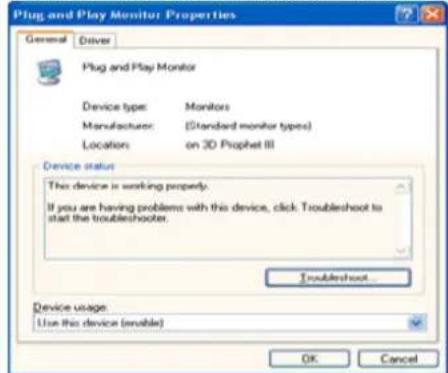

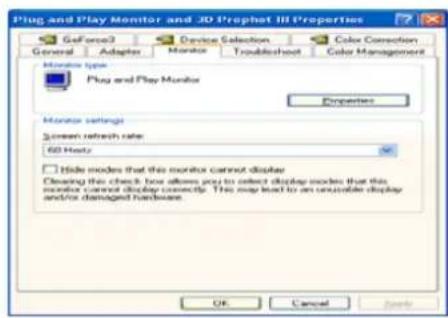

1. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

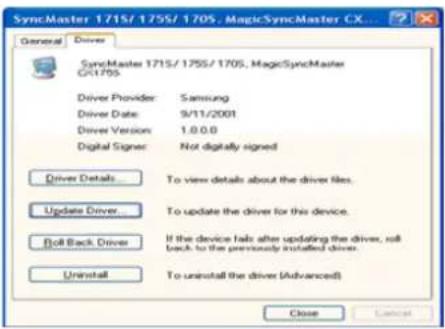

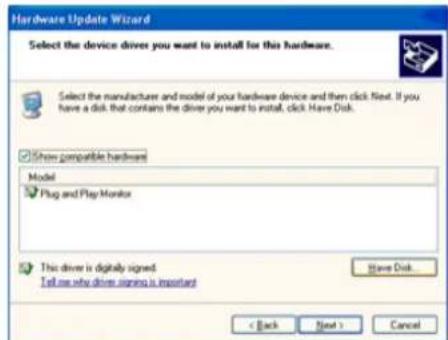

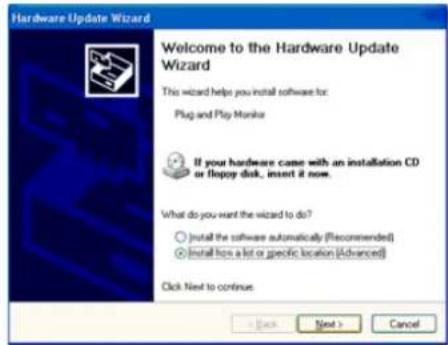

1. Cliquez "Pilote mise à jour..." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

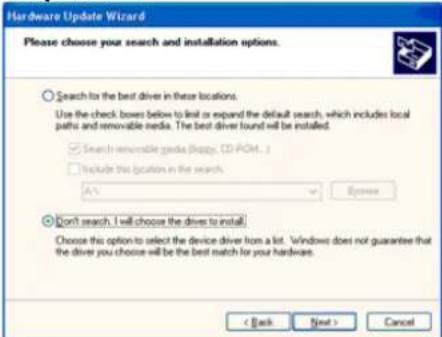

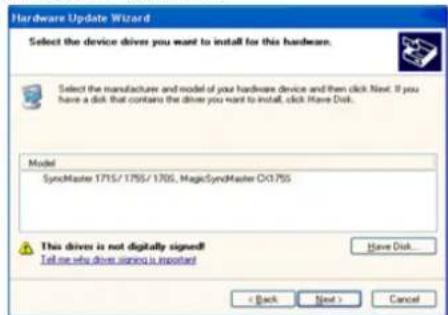

1. Choisissez "Ne pas chercher, Je vais..." et cliquez "Suvant". Ensuite, cliquez "Avoir disques".

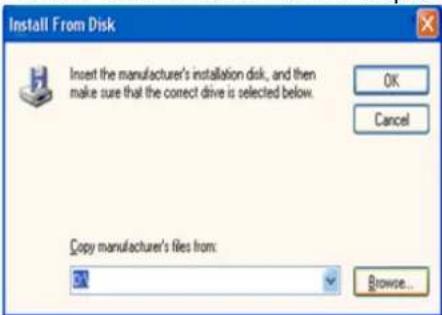

1. Cliquez le bouton "Navigateur" et choisissez Pilote D.; Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suvivant".

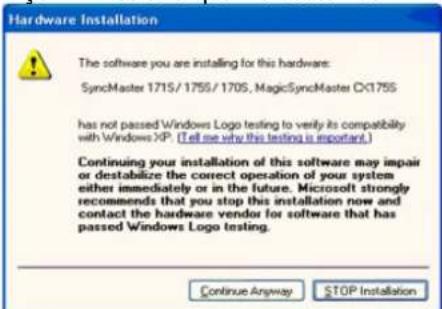

1. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "Finir".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.

*Le pilote certifié va être affiché à Samsung Monitor Homepage.

http://www.samsung-monitor.com/

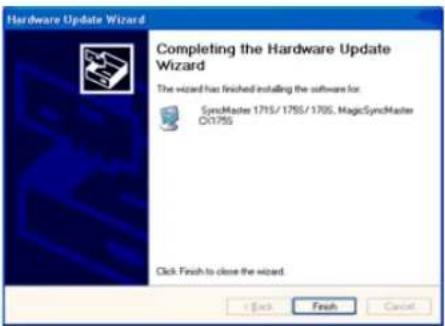

1. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

1. l'installation de moniteur driver est achevée.

Système d'Opération de Microsoft® Windows® 2000

Lorsque vous observez "Signature Numérique Non Trouve" sur votre monitreur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenetre d"Insérer le Disque"
2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necessaire".
3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Demarrer", "Installation", "Panneau de contrôle"
2. Cliquez deux fois sur I'icone "Affichage".
3. Choisissez l'onglet "Installation" puis cliquez "Avancée"
4. Choisissez "Moniteur"

Cas1: Si le bouton "Propriété" est inativé, cela signifie que vous moniteur est correctement paramétré.

Veuillez arreter l'installation.

Cas2: Si le bouton "Propriété" est inactif, cliquez sur le bouton "Propriétés".

Veuillez continuer les étapes suivantes.

1. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".
2. Choisissez l"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse désirir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".
3. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).
4. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

5. Choisissez votre modèle de monitér et cliquez sur le bouton "Suite" puis cliquez sur le même bouton encore une fois.

6. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouve" cliquez le bouton "Oui". Et cliquez "Finir et"Fermer".

Système d'Opération de Microsoft® Windows® Millennium

1. Cliquez "Demarrer", "Installation", "Panneau de contrôle".
2. Cliquez deux fois sur I'icone "Affichage".
3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avances".
4. Choisissez le tab "Moniteur".
5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".
6. Choisissez "Spcifier la localisation du pilote".
7. Choisissez "Afficher la liste de tous les pilotes dans une localisation spécifique.."et puis cliquez le bouton "Suivant".
8. Cliquez le bouton "Avoir Disques".
9. Spécificiez A: (D: driver) et puis cliqueze le bouton "OK".

10. Sélectionnez "Montré tous les dispositifs" et désissez le monitreur qui correspond à ce que vous avez branché sur toute ordinateur et cliquez "OK".

11. Continuez aCHOISIR le bouton "fermer" et le bouton "OK" jusqu'a co que vous fermiez la bofte de dialogue "Proprietés d'affichage".

(Vous pouvez voir sur autres écrans les messages d'advertisement ou autres choses, et puis cliquez l'options appropriée pour votre monituer.)

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur "Affichage".
2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l'onglet "Installation" puis cliquez sur "Tous les modes d'Affichages".
3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et "Fréquence verticale") et cliquez "OK".
4. Cliquez le bouton "Appliqueur" si vous remarque que l'écran fonctionne normalement après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baiser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", Sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouvrez dans ce guide

Systeme d'Opération de Linux

Pour executer X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de "X86Config".
2. Le troisième écran est pour "réglage de votre souris"
3. Reglez la souris de votre ordinaire.
4. L'écran suivant est pour "selectionner le Clavier".
5. Choisissez un Clavier pour votre ordinateur.
6. L'écran suivant est "installé votre monitre".
7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entre la valeur de la fréquence directement.)
8. Parametrez la "fréquence verticale" pour votre ordinateur. (Vos peuvent entre la valeur de la fréquence directement)
9. Entrez "le nom du modele de votre moniteur". Cette information ne va pas affecter l'execution de X-Window.
10. Vous avez "fini" de paramétré votre ordinateur. "Exécuter" X-Window après avoir installé les autres périphériques.

Installation

Base inclinable-pivotante | Fixer et Enlever la Base

Connection de
Votre Ordinateur
Installation des Pilotes Video
Installation de la Base

Base inclinable/pivotante

Avec le support intégré, vous pouvez incliner et/oufare pivoter le moniteur pour trouver l'angle de vue le plus comfortable.

Note: La base est détachable.

Fixer et Enlever la Base

Si vous monitér a eté fourni desolidarise de son support, fixez la base de la maniere suivante :

Retirez le lien torsadé avant de fixer la base au moniteur.

Fixer la Base

1. Placez le moniteur à l'envers sur une surface de travail plate.
2. Alignez les crochets sur la base avec les fentes au bas du moniteur.
3. Pressez la base jusqu'ao ce que les crochets soient entierement engagements dans les fentes.
4. Poussez la base vers l'avant du moniteur jusqu'aux déclics de verrou pour obtenir la position verrouillée.

Ne pas déplier larupture.

Enlever la Base

1. Gillesz puis soulevez pour liberer la base.
2. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note: La base ne peut être alignée avec les fentes du moniteur que sur une seule position.

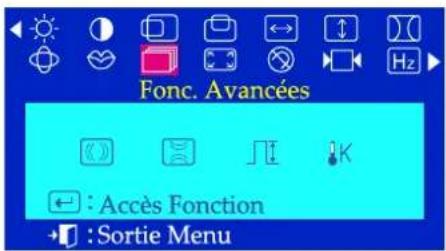

Affichage Sur Ecran

1 Utilisez ce bouton pour afficher l'OSD et activer un élément surbrillant du menu.
2.3 Utilisez ces boutons pour surliner et ajuster les éléments utilisés dans l'OSD. Ces boutons sont également des boutons directement accessible pour ajuster le contraste et la luminosité.
4 Utilisez ce bouton pour sortir d'un menu ou de l'OSD en cours.

Affichage Sur Ecran

Menu Comment ajuster.

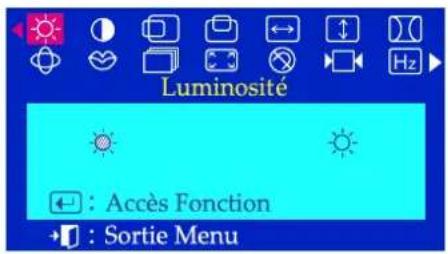

Luminosite

Ajustez la luminosite.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touchemenu pour ouvrir I'ecran de réglage de Luminosité.
3 Utilisez les touches + pour augmenter la luminoso site ou sur le bouton - pour diminuer la luminosité.

Contraste

Ajustez le contraste.

Avec le menu eteint,appuyez sur la touche menu
2 PAppuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Contraste s'affiche.
3 Appuyez sur la touche menu l pour ouvrir I'ecran de réglage de Contraste.
4 Utilisez les touches + pour augmenter le contraste ou sur le bouton - pour diminuer le contraste.

Affichage Sur Ecran

Menu Comment ajuster.

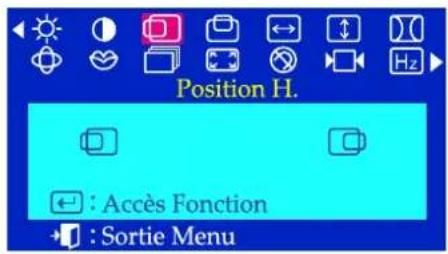

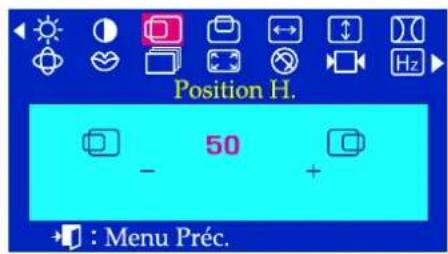

Position H.

Suivez les instructions suivantes pour changer la position de l'image sur le moniteur.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Position H. s'affiche.
3 Appuyez sur la touche menu l pour ouvrir I'ecran de réglage de Position H.
4 Utilisez les touches - et + pour changer la position horizontale de I'image sur le moniteur.

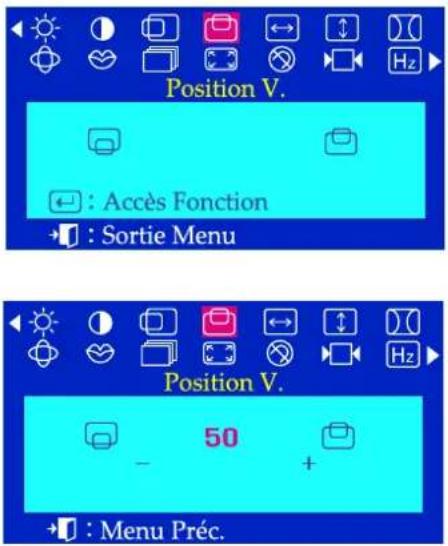

Position V.

Suivez les instructions suivantes pour changer la position de l'image sur le moniteur.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Position V. s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Position V.
Utilisez les touches - et + pour changer la position verticale de l'image sur le monitreur.

Affichage Sur Ecran

Menu Comment ajuster.

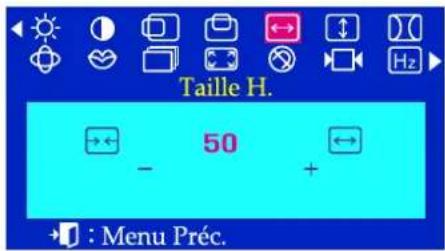

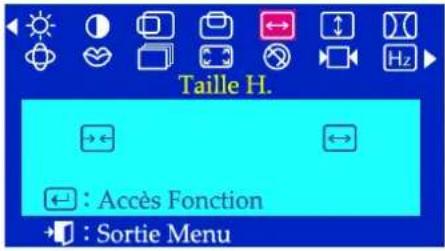

Taille H.

Suivez les instructions suivantes pour changer la taille de l'image sur le moniteur.

Avec le menu eteint, appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Taille H. s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Taille H.
4 Utilisez les touches - et + pour changer la taille horizontally de l'image sur le moniteur.

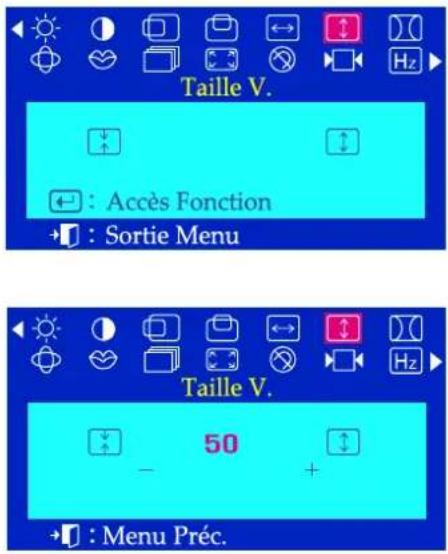

Taille V.

Suivez les instructions suivantes pour changer la taille de l'image sur le monitreur.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Taille H. s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Taille H.
4 Utilisez les touches et pour changer la taille verticale de l'imagne sur le moniteur

Affichage Sur Ecran

Menu Comment ajuster.

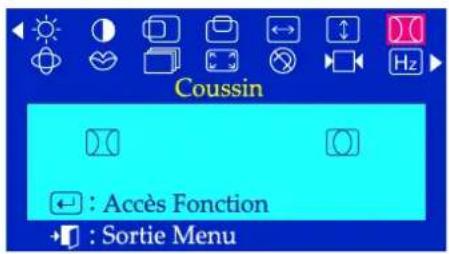

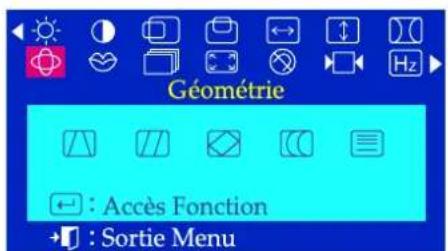

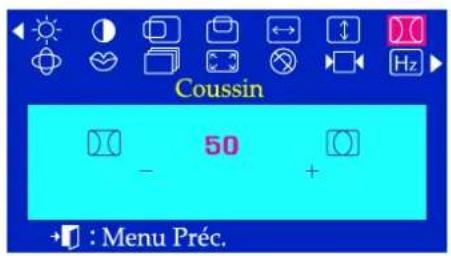

Coussin

Mettez au point le réglage Coussins quand les côtes de l'image sont courbés vers l'intérieur ou vers l'extérieur.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Coussin s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Coussin.
4 Utilisez les touches - ou sur la touche + pourmettre au point le réglage Coussins.

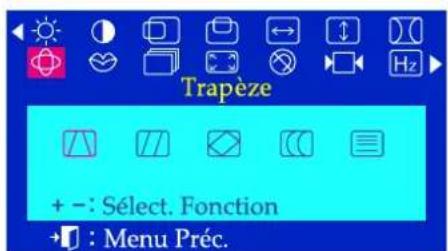

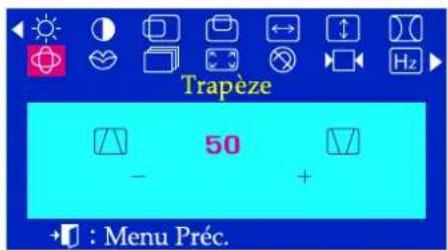

Trapeze

Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l'image est trop large ou trop étroite.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Géométrie s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Trapèze apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Trapèze
4 Utilisez les touches - ou sur la touche + pourmettre au point le réglage Trapéze.

Affichage Sur Ecran

Menu Comment ajuster.

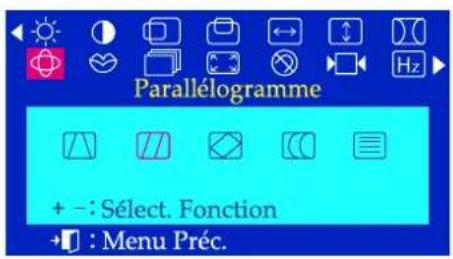

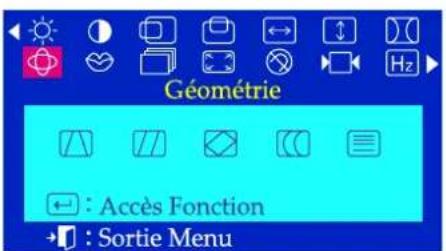

Parallelogramme

Mettez au point le réglage du parallélogramme s'incline vers la droite ou la gauche.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Géométrie s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Parallelogramme apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Parallelogramme.
4 Utilisez les touches - ou sur la touche + pourmettre au point le réglage parallèle.

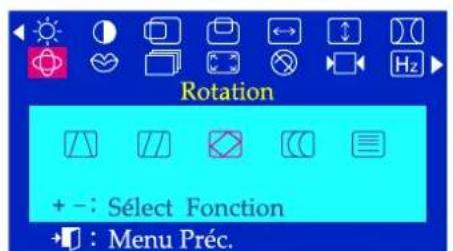

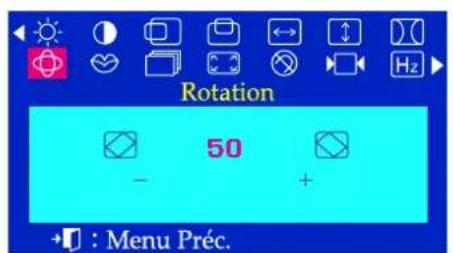

Rotation

Réglez la rotation quand toute l'image oscille vers la droite ou la gauche.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Géométrie s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Rotation apparaite. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Rotation.
4 Utilisez les touches - ou sur la touche + pourmettre au point le réglage de rotation.

Affichage Sur Ecran

Menu Comment ajuster.

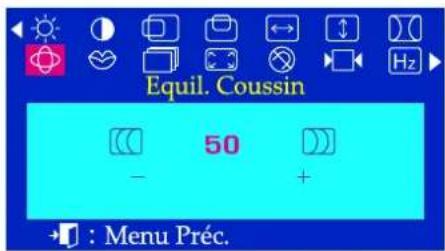

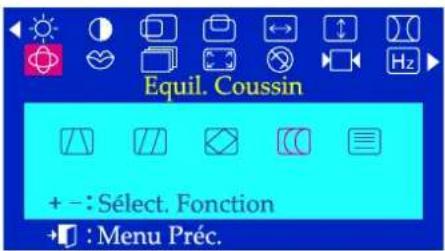

Equil.Coussin

Mettez au point le réglage de l'Equilibrage quand les côtes de l'image sont courbés vers la gauche ou la droite.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Géométrie s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Equil. Coussin apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Equil. Coussin.
4 Utilisez les touches - ou sur la touche + pourmettre au point le réglage de Equil.Coussin.

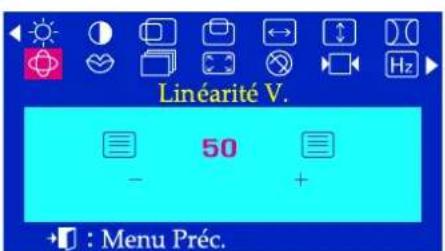

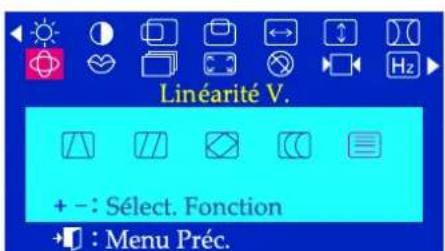

Linearite V.

Mettez au point le réglage de la linéarité quand l'image est comprimée sur le sommet ou le bas.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Géométrie s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Linéarité V apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Linéarité V.
4 Utilisez les touches - ou + pourmettre au point la linéarité verticale.

Affichage Sur Ecran

Menu Comment ajuster.

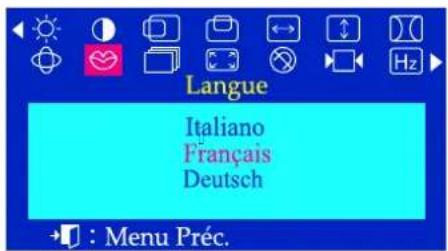

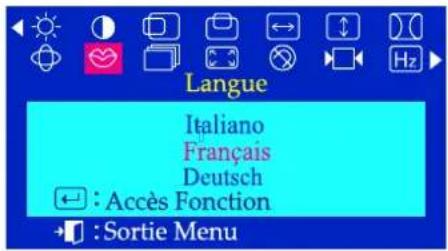

Langue

Suivez ces points pour changer la langue utilisée dans le menu. Vous pouvez désir une des 10 langues.
Anglais, Allemand, Français, Italien, Portugais, Espagnol, Suédois, Russe, Polonais ou Magyar.
(Quelques OSD语言ne s'apparait peut-etre pas dans quelques zones.)

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Languages. s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de seLECTION de la Languages.
4 Utilisez les touches ou pour selectionner la langue que vous pouze utiliser.

Remarque La langue可以选择 sera utiliser une fois dans l'OSD. Elle n'a aucun effet sur les logiciels de l'ordinateur.

Affichage Sur Ecran

Menu Comment ajuster.

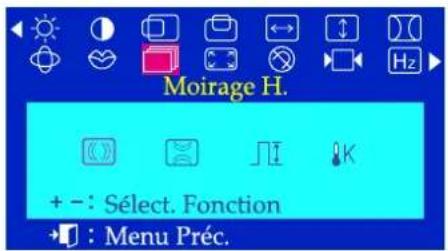

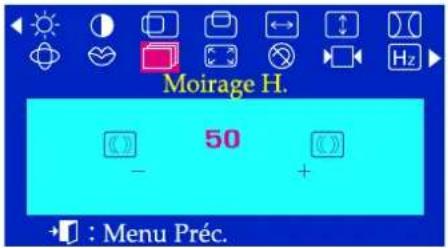

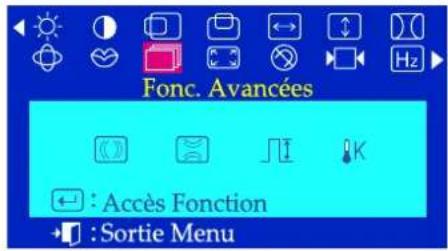

Moirage H.

Un dessin "Moivre" peut apparaitre sur votre écran, comme une série de cercles concentriques ou d'arcs. Pour eliminer ce dessin, utiliser le réglage pour Moirage H.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Affichage s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Moirage H apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Moirage H.
4 Utilisez les touches - ou sur la touche + pour Legler le moiré horizontal.

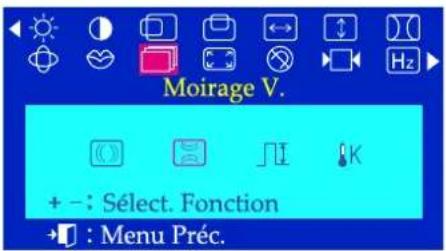

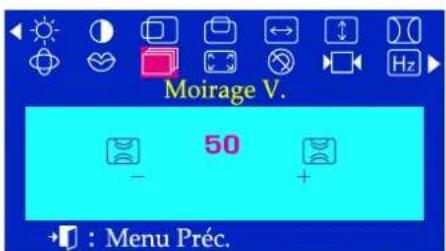

Moirage V.

Un dessin "Moiré" peut apparaitre sur votre écran, comme une série de cercles concentriques ou d'arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V.

1Avecle menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Affichage s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Moirage H apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Moirage V.
4 Utilisez les touches - ou sur la touche + pour ajuster le moirage vertical.

Affichage Sur Ecran

Menu Comment ajuster.

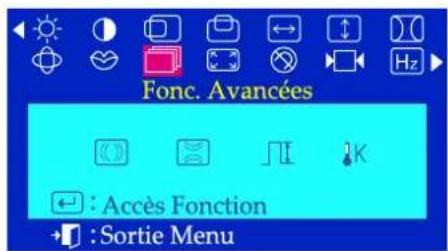

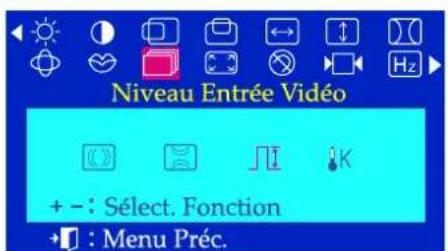

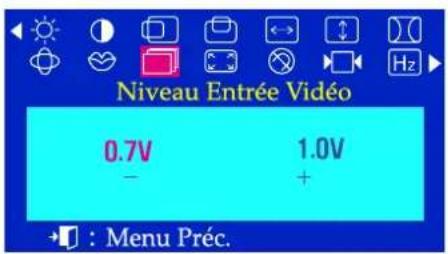

Niveau Entrée Video

Certaines fiches videoutilisent des signaux videousupérieurs à 1.0V ce qui rend l'imagetres brillante. Pour ces fiches video,utilisez cette fonction pourselectionner le niveau 1.0V.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Affichage s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Equil. Coussin apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Niveau Entrée Video.
4 Utilisez les touches - ou sur la touche + pour selectionner 0.7V ou 1.0V.

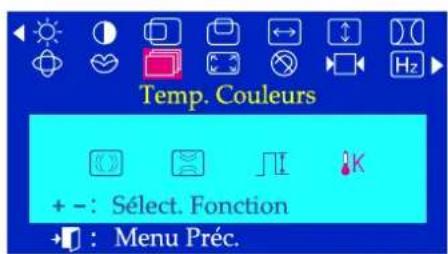

Temp.Couleurs

Vous pouvez modifier le niveau de 'chaleur'de couleur en choisissant 9300K(couleurs bleuâtres) ou 6500K(couleurs rougeâtres).

1 Avc le menu eteint, appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Affichage s'affiche.
3 Appuyez sur la touche menu et appuyez sur le bouton - ou + jusqu'à ce que l'écran de Temp.Couleurs apparaisse. Appuyez sur la touche menu pour ouvrir l'écran de réglage de Temp.Couleurs.
4 Appuyez le bouton - ou + pour selectionner 9300K(couleurs bleuâtres) ou 6500K(couleurs rougeâtres)

Affichage Sur Ecran

Menu Comment ajuster.

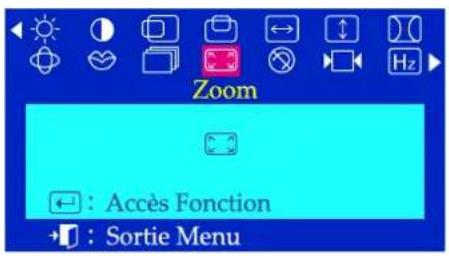

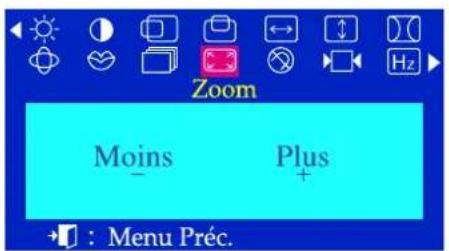

Zoom

Suivez les instructions suivantes pour rapprocher l'image ou pour l'éloigner sur le monieur.

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Affichage s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Zoom.
4 Utilisez les touches - pour diminuer la surface de vision de l'image sur le moniteur. Utilisez les touches + pour agrandir la surface de vision de l'imag sur le moniteur.

Affichage Sur Ecran

Menu Comment ajuster.

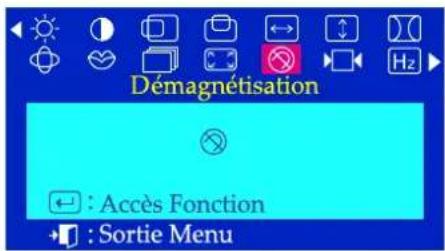

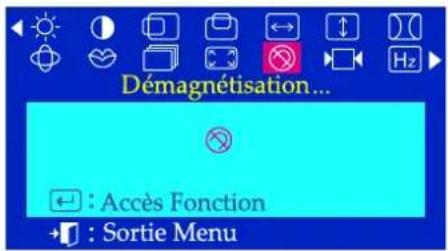

Démagnetisation

La fonction Demagnetiseur elimine les impuretés de couleurs provoquées par des champs magnétiques.
Ne pas utiliser D'émagnetisation plus d'une fois par demi-heure.
Vou陝vez employerer cette fonction pour rétabir lecurant du moniteur ou pour changer le mode d'écomie d'énergie en "mode normal".

1Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Demagnetisation s'affiche.
3 Appuyez sur la touche menu pour effectuer la fonction de Demagnetisation. L'ecran Demagnetiser s'affiche.

Note Le monitour peut émettre un bruit pendant un certain temps, les couleurs de l'image peuvent changer et l'image tremblera quelques secondes. Ces effets sont normaux.

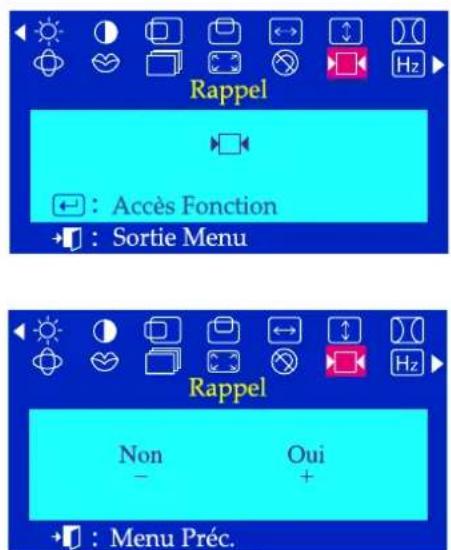

Rappel

Utilisez la fonction Rappel pour remettre les réglages suivants de votre monitateur à leurs niveaux d'origine : Position, Taille, Coussins, Trapéze, Parallele, Equilibrage,Rotation et Nettoyer le Moiré V.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Rappel s'affiche.
3 Appuyez sur la touche menu 一 pour ouvrir Iecran de Rappel.

Appuyez sur la touche + pour selectionner OUI.
4 Si vous ne poulez pas remettre à zéro le moniteur, utilisez la touche + pour selectionner NON.

Remarque Si vous avez selectionné "OUI", tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes.

Affichage Sur Ecran

Menu Comment ajuster.

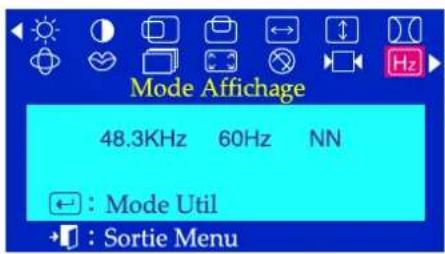

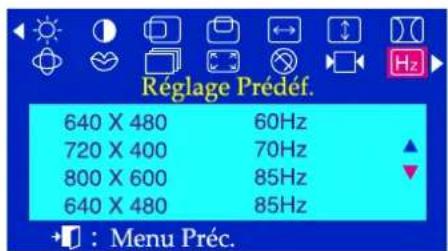

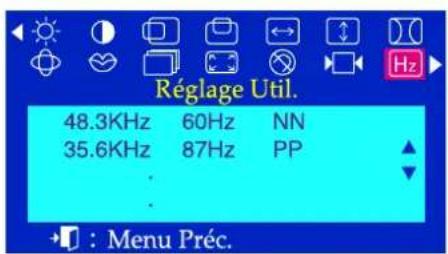

Mode Affichage

Vous peuvent voir la fréquence(mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut(mode par défaut)installés lorsque vous achetez le moniteur et le niveau de resolution.

Avec le menu eteint,appuyez sur la touche menu
2 Appuyez sur la touche - ou sur la touche + jusqu'à ce que l'écran Mode Affichage s'affiche.
3 Appuyez sur la touche menu pour ouvrir l'écran de réglage de Mode Affichage.
4 Appuyez sur la touche - voir le mode de contrôle d'utilisteur et le mode par défaut.

Note
Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fonction dans l'ordinateur.

Verrouillage/déverrouillage OSD

Si vous appuyez sur le bouton de menu (pendant plus de 10 seconde, l'affichage d'ecran actuel sera selectionné et vous ne pouvez pas changer le menu.若您 ne pouvez pas changer le menu. (dans ce cas-ci, l'écran affché ne sera pas imprimé même si vous appuyez. sur le bouton de menu.)
2 Appuyez a nouveau sur le bouton de menu pendant plus de 10 secondes pour libre rer l'é cran.

Dépannage

French > Page Principale > Dépannage > List à Vérifier

Avant de faire appel au service après-vente, vérifie les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent etre résolus par vous-meme. Si vous avez besoin d'assistance, veuillez appeler le numero figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

List à Vérifier
Question &
Réponse
Contrôle du
Dispositif d'Autotest

Page Principale

Symptôme Liste à	Vérifier Solutions
Pas d'image sur l'écran Je ne peux pas allumer le moniteur.	Est-ce que le cable électrique est connecté correctement?	Vérifiez la Connexion du cable électrique et la prise de courant.
	Pouvez - vous observer "Pas de Connexion, Vérif. Câble Video" sur l'écran?	Vérifiez la Connexion du cable video.
	Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait.	Si l'écran de demarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/XP/2000), puis modifier la fréquence de la carte video.(Référer aux modes Pré-établir l'Affichage)Note: Si l'écran de demarrage n' apparait pas, contactez un centre de service ou votre vendeur.
	Pouvez-vous voir "Fréquence video trop élevé" sur l'écran?	Vous pouvez voir ce message quand le signal de la carte video dépasse la résolution maximale et la fréquence.Ajustez la résolution maximale et la fréquence applicable au moniteur.
	Il n'y a pas d'image à l'écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde?	Le moniteur est en mode de PowerSaver.Appuyez sur une touche du clavier ou rougez la souris pour activer le moniteur et restaurer l' image.
Je ne peux pas voir l'OSD	Avez-vous vérrouillé le menu OSD pour empêcher des changements?	Dévérrouillez l'OSD en appuyant sur le bouton Menupendant plus de 5 secondes.
L' image de l'écran tremble.	Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisié.(Mode Entrecroisié: Fréquence verticale 43Hz, 87Hz(i), etc)	Le signal de la carte videodépasse la résolution maximale et la fréquence du moniteur.
	Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximé?	Éloignez le moniteur des objets crééant d'important champsmagnétiques.
	Est-ce que la tension est L'image	de l'écran peut trembler
	stable?	ou振动 à cause d'une insuffisance de tension à un moment donné de la journée.
	L' image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte video ou avec la carte mère de l'ordinateur.
L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.	Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?	Vérifiez la Connexion du cable video. Assurez-vous que la carte video est entièrement insérée dans la fente.
	Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d'une panne totale entre les applications?	Redémarrer l'ordinateur.
	Est-ce que la carte video est placée correctement?	Installez la carte video en suivant le guide pour la carte video.
Subitement, l'écran semble désquilibré.	Avez-vous changé la carte video ou le pilote?	Ajustez la Position et la Taille en se référent à l'OSD.
	Avez - vous ajusté la résolution ou la fréquence pour le moniter?	Ajustez la résolution et la fréquence de la carte video. (Référer aux modes Pré-établir l'Affichage)
	L'écran peut être non-équilibré à cause du cycle du signal de la carte video. Réajustez- le en se référant à l'OSD.
L'écran est hors de focalisation ou l'OSD ne peut pas être ajusté.	Avez - vous ajusté la résolution ou la fréquence du moniter?	Ajustez la résolution et la fréquence de la carte video. (Référer aux modes Pré-établir l'Affichage)
LED clignote mais il n'y a pas d'images sur l'écran.	Est-ce que la fréquence est ajustée correctement lorsque vous vérifie le "Mode d'Affichage" dans le menu?	Ajustez la fréquence en se référant au guide de la carte video et les modes Pré-établir l'Affichage. (La fréquence maximale par résolution peut être différente d'un produit à l'autre.)
Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte video.	Est-ce que les couleurs de Windows sont installées correctement?	Pour Windows ME/XP/2000: Paramétriecz correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation.
	Est-ce que la carte video a été placée correctement?	Installez la carte video en se référant au guide d'installation de la carte video.
Il y a un message qui s'affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniter trouvé".	Avez-vous installé le pilote du moniteur?	Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote.
	Voir le guide de la carte video pour voir si la fonction Plug&Play (VESA DDC) peut être supportée.	Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote.

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le cable sont correctement connectés à l'ordinateur.
2. Verifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.
   (Si c'est le cas, demandez le service après vente pour votre carte mère)
3. Si vous installez une nouvelle carte video ou si vous assemblez un ordinateur(PC), vérifie si l'adaptateur (video) et le pilote du moniteur sont bien installés
4. Contrôlez si le taux de rafraichissement de l'écran est place à 75Hz ou à 85Hz (Ne pas dépasser 60Hz quand vous utilise la résolution maximale.)
5. Si vous avez un probleme en installing I'adaptateur, demarrez en mode "Sans Echec", puis enlever le Pilote d' Affichage qui se fouve sur le "Panneau de Contrôle, Systeme, Administration des Peripheriques", et redemarrer l'ordinateur pour réinstaller le pilote de I'adaptateur (video).

Note: Si les problèmes se produit répetitivement, contactez un centre de service agréé.

Dépannage

List à Verifier
Question &
Réponse
Contrôle du

Dispositif d'Autotest

Page Principale

French > Page Principale > Dépannage > Question & Réponse

QuestionRéponse
Comment puis-je changer la fréquence?	La fréquence peut être modifiée par reconfiguration de la carte video. Notez que le support de la carte video peut varier selon la version du pilote utilisé. (Faire ↔reference à l'ordinateur ou au pilote de la carte video pour les détails)
Comment puis-je ajuster la résolution?	Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation. * Contactez le fabricant de la carte video pour plus de détails.
Comment puis-je installer la fonction Power Saving?	Windows ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se ↔réferer à Windows/Guide de l'Ordinateur)
Le moniteur produit certainssons lorsqu'il est mis sous tension.	Ceci est normal puisque le boîtier métallique et les électro-almants sont installés pour bloquer toutes les ondes électromagnétiques qui pourrait interagir.
Comment puis-je nettoyer le boîtier extérieur/le Tube Cathodique?	Déconnectez le fil électricque ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni fait d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Dépannage

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

Page Principale

French > Page Principale > Dépannage > Contrôle du Dispositif d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller le fonctionnement du moniteur. Si vous moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur resteASF que l'indicateur de l'Alimentation clignote, lancez un dispositif d'Autotest en exécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.
2. Debranchez le cable video qui est au dos de l'ordinateur.
3. Mettez sous tensionVote moniteur.

Si vous moniteur fonctionne normalement, l'écran suivant apparait.

Pas de Connexion

Vérif. Câble Video

L'absence de l'une des boites indique un problème avec votre monitre. Cette boite apparait également pendant une opération normale si le cable video est déconnecté ou endommagé.

1. Éteignez votre monitreur et reconnectece le cable video; puis allumez votre ordinateur et le monitreur.

Si vous l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifie le contrôleur de votre video et le système de votre ordinateur.; vous monitueur fonctionné normalement.

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée, un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le cable video.

Sync.Hors Limite

La localisation et la position du moniteur peuvent influencer sur la qualite et sur les autres caractéristiques du moniteur.

1. La localisation et la position de monitreur peuvent influencer sur la qualite et sur les autres caractéristiques de monitreur. S'il y a un haut - parleur pres de monitreur, débranchez et mettez -le dans un autre endroit.
2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et téléphone qui se trouvent a moins d'un mètre du moniteur.
3. Demagnetiser le moniteur si aucun élément n'a été déplaced de la zone.

Conseils utiles

• Un monieur recrée les signaux visuels qu'il a reçu de l'ordinaireur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinaireur personnel (PC) ou la carte videoe, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord vérifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

- Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparait, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.
Dans ce cas, contrôle les problèmes de l'ordinateur.

Specifications

Général
PowerSaver
Modes Pré-établis d'Affichage

Général

Nom du Modèle SyncMaster 753DFX / 753DF

Tube Cathodique

Type 17"(43cm) DynaFlat T (40,6cm affichable)

Angle de déflexion 90^

Distance entre deux points 0,20mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchéissement.

Multicouche protégée par antistatique.

Résolution Maximale

1280 points, 1024 lignes

Dimension maxima d'affichage

Horizontale 312± 4 mm

Horizontale 30kHz à 70 kHz

Verticale 50Hz a 160Hz

Définition de signal d'entrée

Signal video RVB, Analogue 0,7 Vpp posit à 75 ohms

Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affiche

Illimits

Fréquence maximale

110 MHz

Alimentation

90~264VAC rms, 60/50 Hz ± 3Hz

Consummation d'Electricite

90W (Maximum)

Dimensions (LxPxH)

398 x 412 x 400 mm (Avec le supprot)

Poids

15.7 kg

Considerations Environnementales

Température de fonctionnement 32^ 104^(0^ 40^)

Humidité 10%~80%, sans condensation

Température de stockage -4°F~113°F(-20°C~45°C)

Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniter ne peut etre installe sur n'importe quel systeme compatible Plug & Play. Interaction entre le moniter et le systeme de I'ordinateur sont fournir les meilleures conditions d'opération et d'installation du moniter.Dans ce cas, l'Installation du moniter va se faire automatiquement, a moins que I'utiliseur souhaite besoin une configuration differente.

REMARQUE: Le design et les specifications peuvent changer sans préavis.

Specifications

Général
PowerSaver
Modes Pré-établis d'Affichage

Page Principale

Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique vous moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économique d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laisssez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte video, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arret EPA/ENERGY 2000

Indicateur d'alimentation Vert Vert, clignotant

Consummation d'electricite

90W(Maximum)

Moins de 2W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipe d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Specifications

Général
PowerSaver
- Modes Préétablis d'Affichage

Page Principale

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Rétérrez-vous au guide de la carte video et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 480 31,469	59,940 25,175 -/-
IBM, 720 x 400 31,469	70,087 28,322 -/+
VESA, 640 x 480 37,500	75,000 31,500 -/-
VESA, 640 x 480 43,269	85,008 36,000 -/-
VESA, 800 x 600 53,674	85,061 56,250 +/-
VESA, 1024 x 768 68,677	84,997 94,500 +/-

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontal d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Frequence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Specifications

Général
PowerSaver
Modes Pré-établis d'Affichage

Général

Nom du Modèle SyncMaster 753s / 753v / 750S

Tube Cathodique

Type 17"(43cm) DynaFlat X (40,6cm affichable)

Angle de deflexion 90^

Distance entre deux points 0,23mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchéissement.

Multicouche protégée par antistatique/Heijastus.

Résolution Maximale

1280 points, 1024 lignes

Dimension maxima d'affichage

Horizontale 312± 4 mm

Horizontale 30kHz à 70kHz

Verticale 50Hz a 160Hz

Définition de signal d'entrée

Signal video RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

110MHz

Alimentation

90~264VAC rms, 60/50 Hz ± 3Hz

Consummation d'Electricite

398 x 412 x 400 mm (Avec le supprot)

Poids

15.0 kg

Considérations Environnementales

Température de fonctionnement 32^ 104^(0^ 40^)

Humidité 10%~80%, sans condensation

Température de stockage -4°F~113°F(-20°C~45°C)

Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniter ne peut etre installe sur n'importe quel systeme compatible Plug & Play. Interaction entre le moniter et le systeme de I'ordinateur sont fournir les meilleures conditions d'opération et d'installation du moniter.Dans ce cas, l'Installation du moniter va se faire automatiquement, a moins que I'utiliseur souhaite besoin une configuration differente.

REMARQUE: Le design et les specifications peuvent changer sans préavis.

Information

Service
Terme
Regulatory
Natural Color
Autorité

Page Principale

French > Page Principale > Information > Service

U.S.A.:

Distance entre deux points

L'imag de I'ecran est composée de points rouges, vert et bleus. Plus les points sont proches, plus la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unite: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de creer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de Rafraîchissement. Unité: Hz

Example: Si le même point lumineux s'affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillagement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de I'ecran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à monrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La methode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s'assurer une image claire. La methode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l'échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontally constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d'images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1024x768,ILA signifie que I'ecran est constitue de 1024 points horizontals (resolution horizontale) et de 768 lignes verticales(résolution verticale).

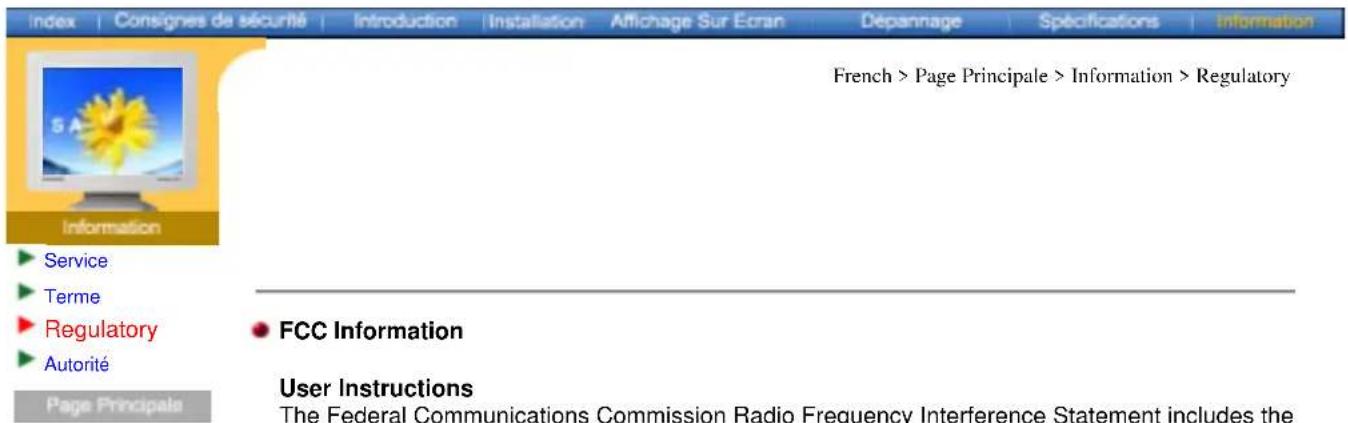

FCC Information

User Instructions

Cet appeareil Numérique de classe B respecte toutes les exigences du Reglement NMB-03 sur les

équipements produit des interférences au Canada.

MPR II Compliance(Except SyncMaster 551v)

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un apparéil-photo digital ne sont pas identiques à celles visibles sur le monitreur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du monitreur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le monieur Samsung dans le lecteur de CD-Rom. Puis, on executera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle Pour installer le programme manuellement, insérez le CD inclus avec le monieur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [Demarrer] de Windows et puis le choisissez [Executer]. Entre D : \color\eng\setup.exe et puis appuyer (Si le lecteur où le CD est inséré n'est pas D:), entre le lecteur applicable.)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Demarrer] et puis cliquez deux fois sur [Ajouter/Supprimer un programme] Choisisr Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Information

French > Page Principale > Information > Autorité

Service
Terme
Regulatory
Natural Color
Autorité

Les informations continues dans ce document peuvent etre soumises a des modifications sans préavis.

© 2003 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction par quelques moyen que ce soit, est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.

Page Principale

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd. affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessus peuvent être les marques ou les marques déposées de leurs propriété respectifs.
