KDL-40EX521 - Téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD HD
Marque	SONY
Modèle	KDL-40EX521
Taille d'écran (diagonale)	101,6 cm (40 pouces)
Résolution d'affichage	1920 × 1080 pixels (Full HD)
Type de rétroéclairage	CCFL
Dimensions avec support (L × H × P)	94,3 × 61,6 × 25,0 cm
Poids avec support	14,4 kg
Alimentation	220-240 V AC, 50 Hz
Consommation électrique (Standard)	65 W
Consommation en veille	0,3 W
Classe d'efficacité énergétique	A
Normes TV	PAL, SECAM, NTSC; DVB-T/DVB-C (MPEG-2 et H.264/MPEG-4 AVC)
Puissance audio	10 W + 10 W
Connectivité	4 × HDMI, 2 × USB, 1 × Péritel, 1 × Composant, 1 × PC IN, 1 × Sortie optique, 1 × Casque, 1 × LAN Ethernet
Fonctions principales	i-Manual intégré, Guide électronique des programmes, BRAVIA Sync, TrackID, Préparation Wi-Fi (adaptateur USB en option)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas vaporiser de liquide. Éviter les produits abrasifs.
Sécurité	Ne pas obstruer les ouvertures de ventilation. Utiliser un support mural agréé Sony. Fixer le téléviseur au meuble pour éviter les chutes.
Accessoires fournis	Télécommande, piles, support de table, vis de fixation, mode d'emploi
Température d'utilisation	0 °C à 40 °C
Humidité d'utilisation	10 % à 80 % HR (sans condensation)

FOIRE AUX QUESTIONS - KDL-40EX521 SONY

Comment nettoyer l'écran du téléviseur ?

Débranchez le téléviseur. Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches tenaces, humidifiez légèrement le chiffon avec une solution détergente douce. Ne vaporisez jamais de liquide directement sur l'écran et n'utilisez pas de produits abrasifs.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge. Si la télécommande est en mode SYNC, appuyez sur SYNC MENU, sélectionnez 'Commande TV', puis 'Accueil' ou 'Options' pour reprendre le contrôle.

Comment connecter le téléviseur à Internet ?

Vous pouvez utiliser une connexion filaire (câble LAN catégorie 7) ou sans fil (via adaptateur USB en option). Dans le menu, allez dans 'Réglages' > 'Réseau' > 'Réglage réseau' et suivez les instructions à l'écran. Pour le Wi-Fi, vous aurez besoin du SSID et de la clé de sécurité.

Le téléviseur s'éteint automatiquement, pourquoi ?

Cela peut être dû à la fonction 'Arrêt programme' ou 'Mise en veille du téléviseur'. Vérifiez dans 'Réglages' > 'Paramètres système' si une minuterie est activée. Le détecteur de présence peut aussi éteindre l'écran si personne n'est détecté.

Comment utiliser le guide des programmes ?

Appuyez sur la touche GUIDE de la télécommande en mode numérique. Vous pouvez naviguer dans les chaînes et programmes à l'aide des touches fléchées. Utilisez les touches de couleur pour filtrer ou rechercher.

Puis-je regarder des vidéos depuis une clé USB ?

Oui, branchez une clé USB sur l'un des ports USB. Depuis le menu d'accueil, sélectionnez 'Médias' pour accéder aux photos, musiques et vidéos. Formats supportés : DivX, MPEG, etc. (consultez i-Manual pour la liste complète).

Que faire si l'image a des points noirs ou brillants ?

C'est normal. L'écran LCD est composé de millions de pixels, et il est possible que quelques pixels restent allumés ou éteints en permanence. Cela ne constitue pas un défaut, car la technologie garantit au moins 99,99% de pixels fonctionnels.

Comment réinitialiser le mot de passe du verrouillage parental ?

Le code PIN par défaut est 9999. Si vous l'avez oublié, saisissez 9999 pour déverrouiller. Vous pourrez ensuite en définir un nouveau dans les réglages parentaux.

Le téléviseur ne capte pas certaines chaînes, que faire ?

Vérifiez la connexion de l'antenne ou du câble. Effectuez une nouvelle recherche des chaînes dans le menu 'Réglages' > 'Réglage numérique' ou 'Réglage analogique'. Assurez-vous d'être dans une zone couverte par le signal DVB-T/DVB-C.

Comment installer le téléviseur au mur ?

Utilisez un support de fixation murale Sony (SU-WL500 ou SU-WL100 selon le modèle). L'installation doit être réalisée par un technicien qualifié. Respectez les consignes de sécurité et laissez un espace de ventilation d'au moins 10 cm autour du téléviseur.

MODE D'EMPLOI KDL-40EX521 SONY

Sonye you remercie d'avoir besoin ce téléviseur. Avant de I'utiliser, nous vous invitons a litre attentivement ce manuel et a le conserver pour vous y reférer ultérieurement.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Notes sur la fonction TV numérique

• Les fonctions du Téleviseur numérique (Dv3) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par cable DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de residence permet la réception du signal DVB-T ou renseignez-vous auprès de votre Cableoperator pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.
• Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faille accepter ses conditions générales pour cette prestonation.
• Ce téléviseur est conforme aux specifications DVB-T et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T et par le cable DVB-C ne peut enaucun casetre garantie.
• Certaines fonctions du téléviseur numérique peuvent ne pas etre disponibles dans tous les pays/regions et le service cable DVB-C peut ne pas s'avérer totally opérationnel avec certains opérateurs.

Pour une liste des cablo-opérateurs compatibles, consulter le site d'assistance Internet:

http://support.sony-europe.com/TV/ DVBC/

#

• Dans le nom du modele du téléviseur, « x » correspond au numero associé à la ligne, à la couleur ou au standard de télévision.

• Les instructions relatives à 1^ installation du support de fixation murale > sont incluses dans ce mode d'emploi.

• Les illustrations utilisées dans leprésent manuel peuvent varier selon le modele de votre téléviseur.

• Sauf notification contraire, les illustrations de la télécommande utilisées dans le present mode d'emploi représentant la RM-ED044.
• Avant d'utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » (page 34). Conserve ce manuel pour toute reférence ultérieure.

Informations sur les marques commerciales

DVB.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC aux Etats-Unis et dans d'autres pays.

DLNA®, le logo DLNA et DLNACERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

DivX® est une technologie de compression de fichier video développement par DivX, Inc.

DivX®, DivX Certified® et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

À PROPOS DE LA VÉDÉO DIVX : DivX® est un format video numérique créé par DivX, Inc. Ceci est un apparéil DivX Certified officiel qui lit les videos DivX. Rendez-vous sur www.divx.com pour plus d'informations et pour télécharger des outils logériels permettant de convertir vos fichiers en videos DivX.

À PROPOS DE LA VÉDÉ À LA DEMANDE DIVX: Cét appéréil DivX Certified® doit être enregistré afin de dire les videos à la demande (VOD) DivX. Pour générer le code d'enregistrement, consultez la section VOD DivX dans le menu de configuration de l'apparil. Rendez-vous ensuite sur vod.divx.com avec ce code pour proce dé à l'enregistrement et en savoir plus sur la VOD DivX.

Fabrique sous licence de Dolby
Laboratories. Dolby et le symbole à double
D sont des marques de Dolby
Laboratories.

« BRAVIA » et BRAVIA sont des marques de Sony Corporation.

TrackID est une marque ou une marque déposée de Sony Ericsson Mobile Communications AB.

La technologie de reconnaissance des données audio/video et les données associées sont fournies par Gracenote. Gracenote constitue la norme de l'industrie en matière de technologie de reconnaissance sociale et de fourniture de contenus connexes. Pour plus de détails, visitez www.gracenote.com. Les données sur CD, DVD ou/et Blu-ray Disc et les données associées aux morceaux de musique et aux clips video sont fournies par Gracenote, Inc.,

Copyright © 2000 - Date actuelle
Gracenote. Logiciels Gracenote,
Copyright © 2000 - Date actuelle
Gracenote. Ce produit et ce service sont protégés par un ou plusieurs brevets appartenant à Gracenote. Pour obtenir une liste non exhaustive des brevets Gracenote en vigueur, visitez le site Web de Gracenote. Les noms Gracenote, CDDB, MusicID, MediaVOCS, le logo Gracenote, le graphisme Gracenote, la mention « Powered by Gracenote » sont des marques ou des marques déposées de Gracenote aux Etats-Unis et/ou dans d'autres pays.

Java et tous les logos et marques Java sont des marques ou des marques déposées d'Oracle et/ou de ses filiales. Les autres noms peuvent être des marques de leurs propriétaires respectifs.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS
PULSE

CERTIFIED

gracenote.

POWERED

Avis relatif au signal sans fil

1. Par la presente, Sony, déclare que cet apparéil est conforme aux exigences essentielles et autres prescriptions pertinentes de la Directive 1999/5/CE.

Pour obtenir la déclaration de conformité (DoC) à la Directive R&TTE, rendez-vous à l'adresse URL suivante.

1. Avis aux clients : les informations suivantes s'appliquent uniquement aux apparèils vendus dans les pays qui appliquent les directives de l'UE.

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Autriche, Belgique, Bulgarie, Chypre, République tchéque, Danemark, Estonia, Finlande, France, Allemagne, Gréce, Hongrie, Islande, Irlande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, République slovaque, Roumanie, Slovenie, Espagne, Suède, Suisse, Turquie et Royaume-Uni.

Cet apparéil peut être utilisé dans autres pays non européens.

Système de télévision sans fil - Informations relatives à la réglementation

Pour les clients en Italie

par rapport à l'utilisation privée, par le Décret législatif du 1.8.2003, no. 259 (« Code des communications électroniques »). En particulier, l'Article 104 indique les conditions dans lesquelles une autorisation générale doit être préalablement obtenu et l'Article 105 précise les conditions dans lesquelles l'utilisation libre est autorisée ;
par rapport à la fourniture au public dde l'accès RLAN aux services et réseau de télécommunications, (notamment le système de télévision sans fil) par le Decret ministeriel du 28.5.2003, tel qu'amendé et l'Article 25 (autorisation générale pour les services et réseau de communications électroniques) du Code des communications électroniques.

Pour les clients en Norvège

L'utilisation de cet équipement radio n'est pas autorisée dans la zone géographique située dans un rayon de 20km autour du centre de Ny-Ålesund, Svalbard.

Pour les clients à Chypre

L'utilisateur final doit enregistrer les disposits RLAN (ou WAS ou Wi-Fi) auapse du Département des communications électroniques (P.I. 365/2008 et P.I. 267/2007).

P.I. 365/2008 désigne le Règlement des communications radioles (Categorières de stations soumises à une autorisation générale et à un enregistrement) de 2008.

P.I. 267/2007 désigne l'Autorisation générale d'utilisation des radioféquences par les réseaux locaux radio et les systèmes d'accès sans fil, y compris les réseaux locaux radio (WAS/RLAN).

Pour les clients en France

La fonction WLAN (Wi-Fi) de ce télévisuer couleurs numérique LCD doit être exclusivement utilisée à l'intérieur des batiments. Toutusevaluationde la fonction WLAN (Wi-Fi) de ce télévisuer couleurs numériqueLCDà l'extérieur des batiments est interdite sur le territoire français. Veiliez à ce que la fonction WLAN (Wi-Fi) de ce télévisuer couleurs numériqueLCD soit déactivée avant touteutilisation à l'extérieur des batiments. (Décision de l'ART 2002-1009 amendée par la Decision de l'ART 03-908 relative à la limitation de l'utilisation des haute fréquences.)

Emplacement de l'etiquette d'identification

Les étiquettes représentant le nombre de modèle, la date de production (mois/année) et les caractéristiques nominales de l'alimentation (salon les normes de sécurité en vigueur) se trouvent à l'arrêt du téléviseur.

Precautions

Regarder la télévision

• Certaines personnes peuvent ressentir une gène ( comme des troubles de la vue, de la fatigue ou des nausees) lorsqu'elles regardent une video en 3D ou lorsqu'elles jouent à des yeux 3D stéroscopiques. Sony recommende à tous les téléspectateurs de faire des pauses régulières lorsqu'ils regardent une video en 3D ou lorsqu'ils jouent à des yeux 3D stéroscopiques. La durée et la fréquence des pauses varient en fonction des personnes. À vous de déscerce ce qui vous convient le mieux. Si vous ressentez la moindre gène, il vous est conseilé d'arrêter de regarder la video en 3D ou d'arrêter de Jouer aux yeux 3D stérosopiques jusqu'à ce que la gène disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseilé de relire (i) le manuel d'instructions de tous les périphériques utilisés avec la télévision et (ii) de consulter notre site Internet (http://www.sony-europe.com/ myproduct) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement这些人 qui ont moins de six ans) est encore en plein développement. Consultez cette docteur ( comme un pediatre ou un ophtalmologue) avant d'autoriser les jeunes enfants à regarder une video en 3D ou à jouer à des yeux 3D stéroscopiques. Lesadultes doivent surveiller les jeunes enfants pour vérifier qu'ils suivant bien les recommendations données ci-dessus.
• N'utilisez pas, ne rangez pas et ne laissiez pas les lunettes 3D ou la batterie près du feu ou dans des endroits où la température est élevée, notamment sous les rayons directs du soleil ou dans un vehicule en plein soleil.
• Veuillez notes que lorsque le simulator 3D est activé, l'image est modifiée par rapport à l'originale en raison de la conversion assuree sur la télévision.
• Regarder la télévision dans une piece modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
  Si vous utilisez un casque, reglez le volume de façon à éviter un niveau sonore excessif qui pourrait alterer votre capacité auditive.

Ecran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99.99% ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inherent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.

• N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommage.

• Si ce télévisuer est utilisé dans un environnement froid, l'image peut apparaitre sale ou nombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et a mesure que la temperature augmente.

• Une image rémanente peut appararaitre lorsque des images fixes sont affichées en continu. Elle peut disparaitre au bout d'un certain temps.
  L'écran et le boitantier se rechauffent lorsque le téléviser est en cours d'utilisation. Ceci n'a rien d'normal.
• L'écran LCD contient une petite quantité de cristaux liquides. Certains tubes fluorescentes utilisés dans ce téléviseur contiennent également du mercure. Respectez les règlementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boitant et de la surface de I'ecran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entrepreneire toute opération de nettoyage.

Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.

Pour oter la poussiere du boitier ou de la surface de I'ecran, frottez delicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement impregné d'une solution à base de détergent deux dilué.
- Ne pas vaporiser d'eau ni de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures et provoquer des dysfonctionnements.
- N'utilise jamais d'éponge abrasive, de produit de nettoyage alcalin/acid, de poudre à récurer ou de solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matérielles en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériel du boitier.
- Le nettoyage régulier des ouvertures de ventilation est recommendé pour assurer une ventilation correcte.
Si I'angle du telleviseur doit etre regle, deplacze lentement ce dernier pour eviter qu'il ne se desolidarise et tombe de son pied.

Appareils optionnels

Eloignez le télévisuer de tout apparéil ou équipement optionnel émettant des rayonnements electromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
- Cet apparueil a ete teste etdeclare conforme aux limites de la Directive CEM lors de l'utilisation d'un cable de signal de liaison dont la longueur ne depasse pas 3 metres.

(Précautions relatives à la manipulation de la télécommande) Remarques

• Respecteze les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsqu vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin.
  Ne la laissez pas tomorrow, ne la piétinez pas et ne renversez aucin liquide sur cette-ci.
• Ne placez pas la télécommande àproximate d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Fonction sans fil de l'appareil

• N'utilisez pas cet apparéil à proximité d'un équipement Médical (stimulatorécardiaque, par exemple),car cela pourrait alterer le bon fonctionnement de ce dernier.
• Mème si cet apparueil émet/reçoit des signaux brouillés, soyez attentif aux évientuelles interceptions non autorises. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entrainer.

Mise au rebut du téléviseur

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans

les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sécutive)

Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements electriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de maniere appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera a preserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service charge du traitement des déchets menagers ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usages (Applicable dans les pays de

l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets menagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appleil électrique en fin de vie à un point de collecte approprié vous assures que la pile ou l'accumulateur incorporee sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appleil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usages au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous'vez acheté ce produit.

Mise en route

Vérification des accessoires. 8
Insertion des piles dans la télécommande 8

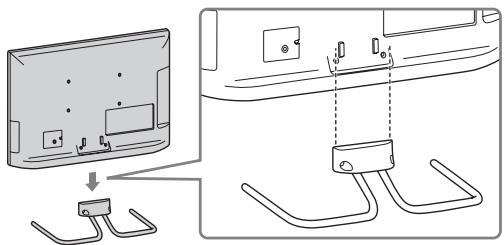

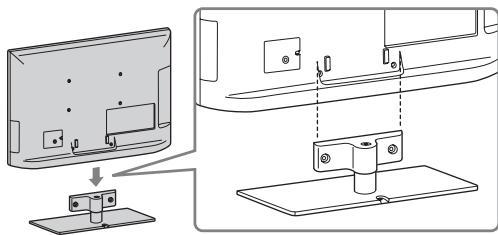

1: Fixation du support de table 9

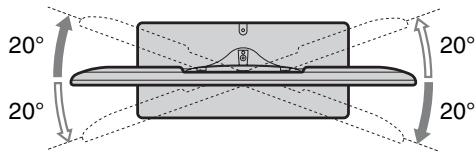

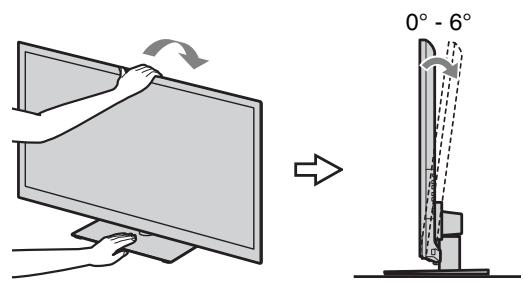

2:Réglage de l'angle de visualisation du téléviseur 10

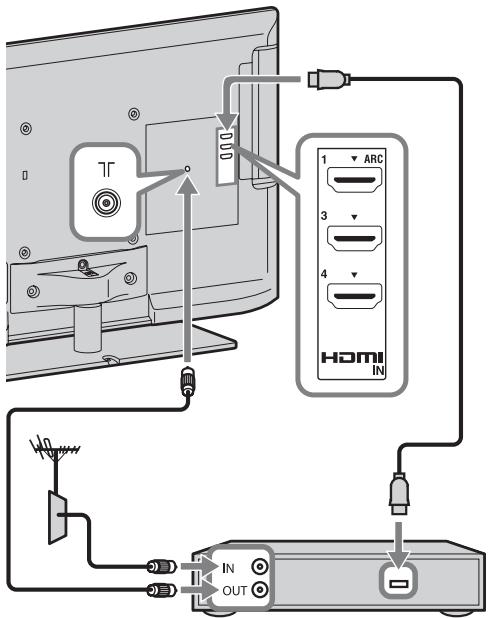

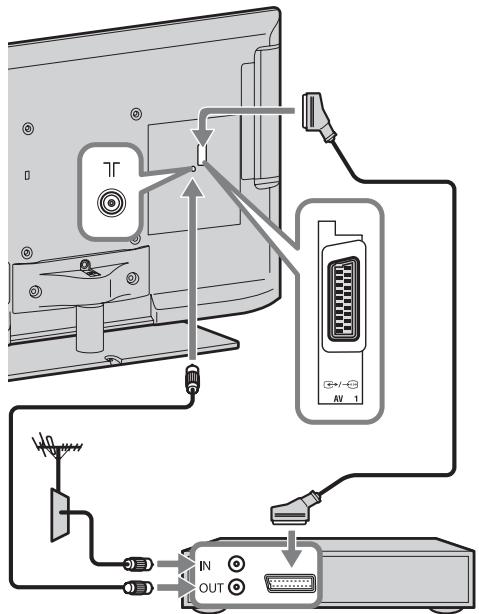

3: Raccordement d'une antenné/d'un décodeur/d'un graveur (notamment ungraveur deDVD) 11

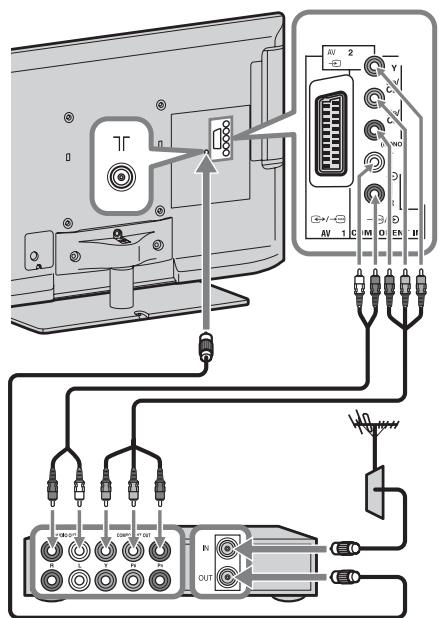

4: Raccordement d'appareils audio/vidéo 11

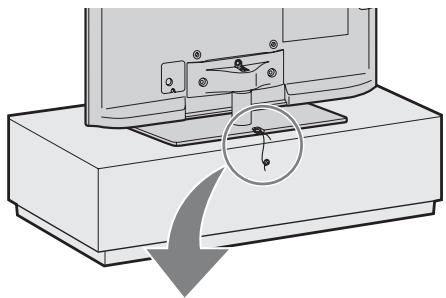

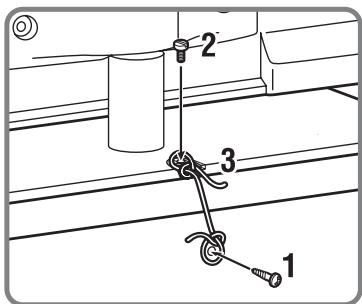

5: Protection du téléviseur contre les chutes 12

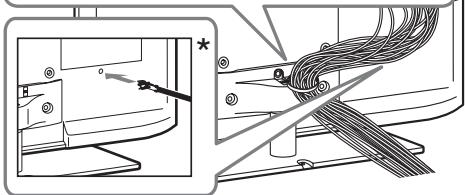

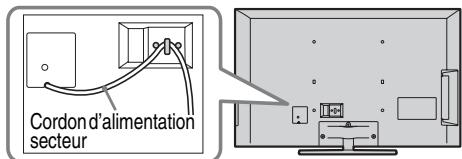

6: Rangement du cordon d'alimentation/Rangement des cables. 12

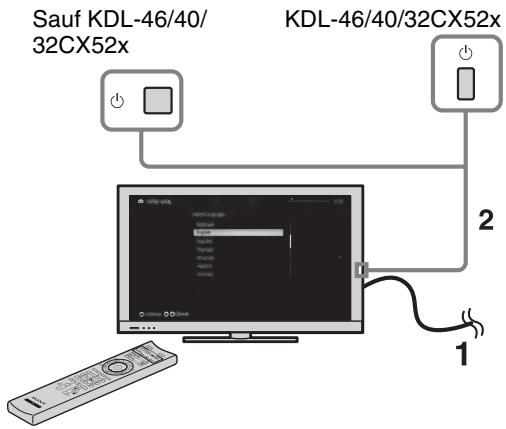

7: Execution du réglage initial 13

Utilisation du téléviseur BRAVIA

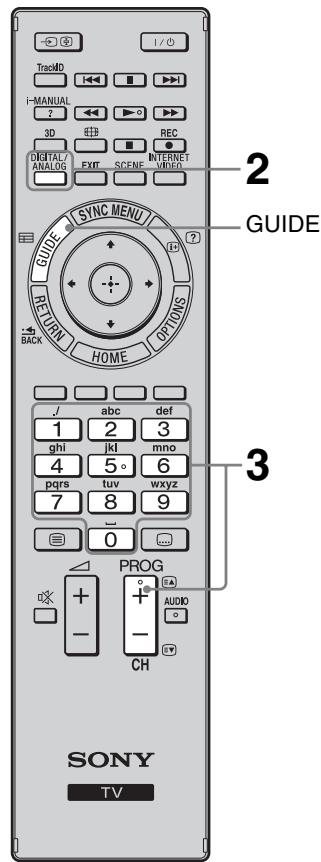

Regarder la télévision 14

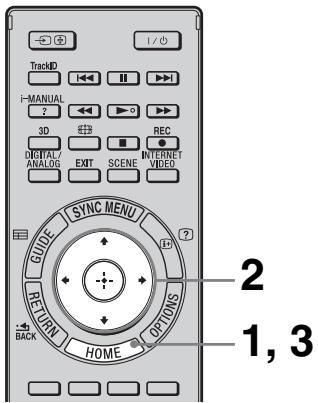

Sélection de divers réglages et fonctions (menu d'accueil) 16

Affichage du mode d'emploi (i-Manual) 18

Réglage réseau

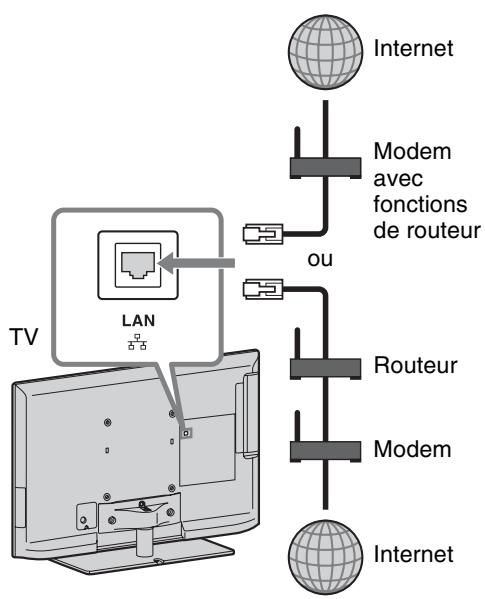

Preparation d'un réseau filaire 20

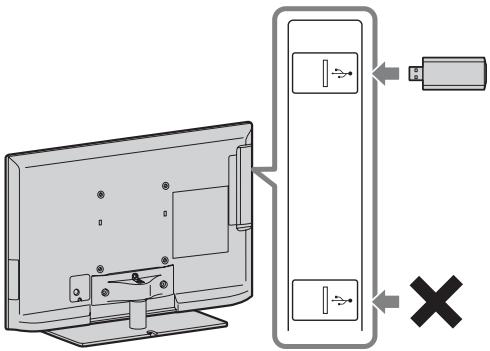

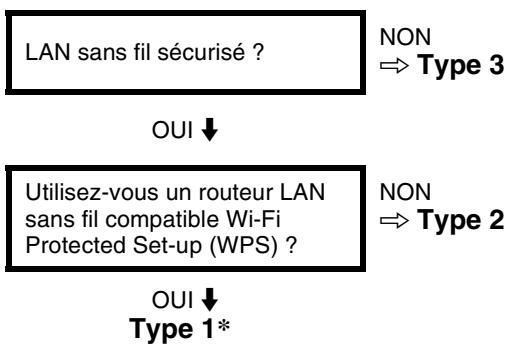

Preparation d'un LAN sans fil. 20
Configuration de la connexion Internet 21
Si vous ne parvenez pas à vous connecter à Internet 22
Réglage des paramètres d'affichage du serveur 23

Informations complémentaires

Dépannage 24
Spécifications 25

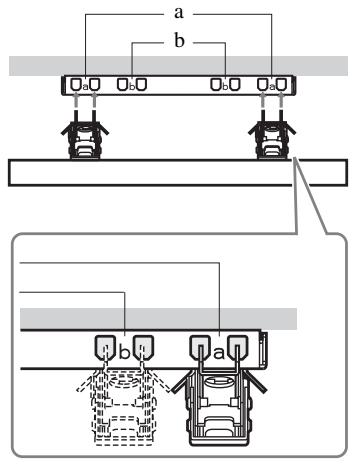

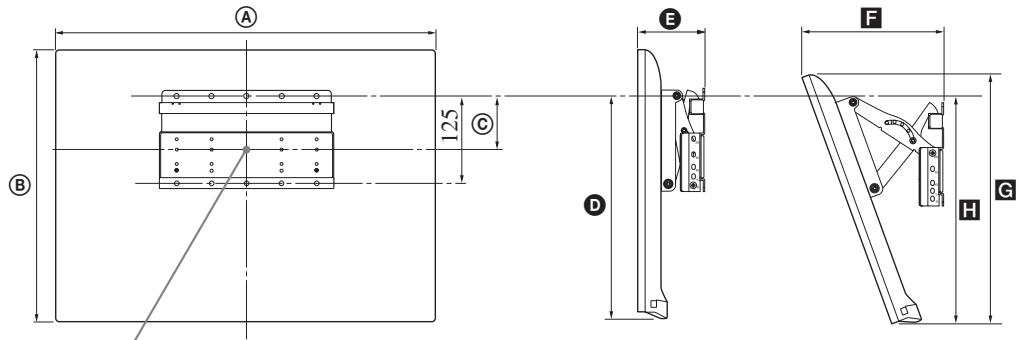

Installation des accessoires (Support de fixation murale) 29
Consignes de sécurité 34

Après avoir reglévez le téléviseur BRAVIA et assimilé les opérations de base à l'aide de ce manuel, reportez-vous au manuel intégré (i-Manual) pour plus d'informations sur les particularités de votre téléviseur.

Ce téléviseur possède un manuel intégré (i-Manual).

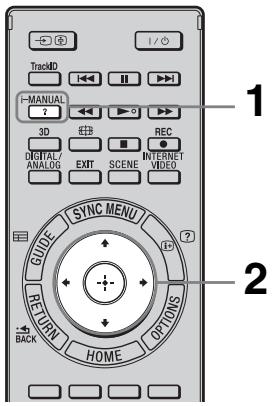

Pour acceder à l'i-Manual, appuyez sur la touche i-MANUAL de la télécommande et seLECTIONnez une option. Pour plus d'informations, reportez-vous à la page 18 du précédent manuel. Le contenu de l'i-Manual peut varier selon le modele/la région/la zone.

Contenu de I'i-Manual

Comment utiliser I'i-Manual

Fonctions du téléviseur

« BRAVIA »

Fonction 3D

Déteur de présence

« BRAVIA » Internet Video

Widgets Internet

LAN sans fil / Prêt pour LAN sans fil

« BRAVIA » Sync avec « Cmd pour HDMI »

TrackID™/Rech. musique/Rech. videos

Enregistrement HDD USB

Regarder la télévision

Fonction 3D

Guide électronique prog. numériques

Favoris

Format écran

Mode d'image

Texte

Photos/Musique/VIDEOS

Double affichage (PIP)

Double affichage (P&P)

NVOD/MF

Réglages/Menu Accueil

A propos du menu Accueil

Réglages

Affichage

Son

Paramètres système

i-Manual

Réglage Numérique

Réglage Analogue

Entrées externes

Réseau

Support produit

Utilisation d'un autre apparéil/ Internet

Magnétoscope/Lecteur DVD

Système audio

Périp. USB (ex. app. photo numérique)

Cadre Photo

Appareil HDMI

Internet/LAN sans fil

Réseau domestique

PC

Description des éléments

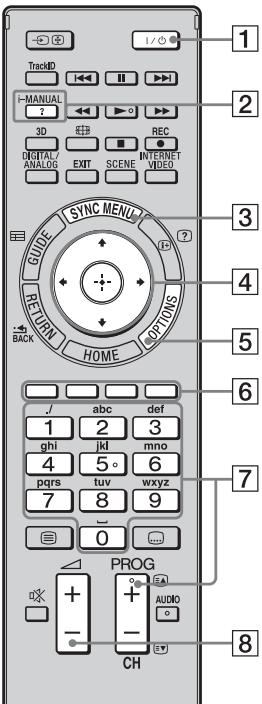

Télécommande

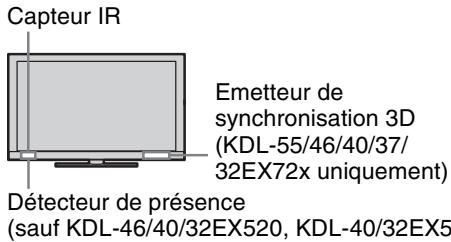

Commandes et témoins du téléviseur

Bornes

Dépannage

Index

Signets

Vérification des accessoires

Télécommande (1)

Vis de fixation du support de table (M5 × 16) (3)

(sauf KDL-26/24/22EX32x)

Vis de fixation du support de table (M4 × 12) (2)

Vis de montage du support de table (M6 × 14) (4)

(KDL-55/46EX72x, KDL-46EX52x, KDL-46CX52x uniquement)

Vis de montage du support de table (M6 × 14) (3)

(KDL-40/37/32EX72x, KDL-40/32EX52x,

KDL-40/32CX52x, KDL-32EX42x
uniquement)

Vis de montage du support de table (M6 × 14) (2)

(KDL-26EX321 uniqueness)

Vis de montage du support de table (M4 × 12) (2)

Mode d'emploi (leprésent manuel) et autres documents

*1 Pour assembler le support de table, reportez-vous au feuillet fourni avec celui-ci.

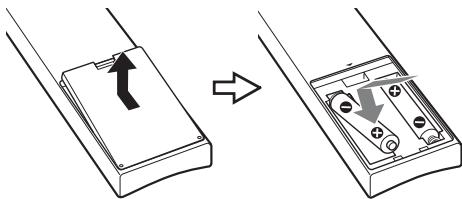

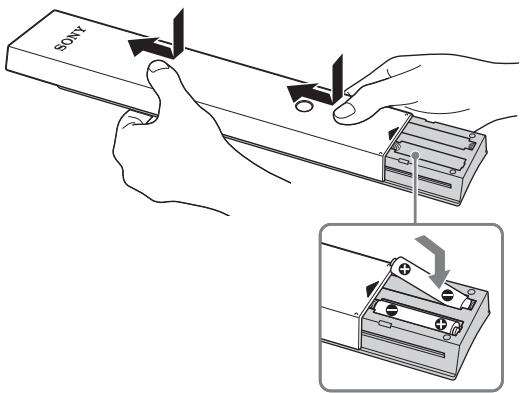

Insertion des piles dans la télécommande

Pour KDL-55/46/40/37/32EX72x

1 Retirez la feuille de protection.
2 Appuyez sur le couvercle et faites-le glisser vers le haut.
Pour Modell KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Retirez la feuille de protection.
2 Appuyez sur le couvercle et souvelez-le pour l'ouvrir.

1: Fixation du support de table

Pour une fixation correcte à certains modèles de téléviseurs, reportez-vous au feuillet fourni avec le support de table.
2 Placez le téléviseur sur le support de table.

• Alignez le télévisuer à partir du haut et faites-le glisser jusqu'à ce que les broches de guidage ne soient plus visibles.
  Pour KDL-26/24/22EX320

Pour KDL-26EX321

3 Fixez le téléviseur au support de table à l'aide des vis fournies et en respectant les flèches pour guider les vis dans les trous.

• Si vous utilisez un tournevis électrique, réglez son couple sur 15kgf· cm {1,5 N·m} environ.

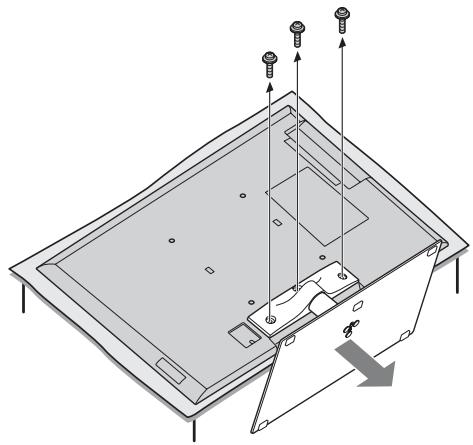

Démontage du support de table du téléviseur

Pour démonter le support de table du téléviseur, retirez les vis fixées à l'objet 3.

• Aucun motif ne justifie le démontage du support de table du téléviseur, excepté l'installation des accessoires correspondants sur le téléviseur.
• Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un linge doux sur la surface de travail.

Assurez-vous que le téléviseur est en position verticale avant de le mesure sous tension. Le téléviseur ne doit pas etre mis sous tension lorsqu'il repose sur sa dalle LCD, afin de preserver 1'uniformite de l'image.
Pour KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

2: Réglage de l'angle de visualisation du téléviseur

Ce téléviseur peut être régle dans les angles illustrés.

Réglage de l'angle (Pivotement) (sauf KDL-26/24/22EX320)

• Lorsque vous reglez l'angle, tenez le support d'une main pour éviter qu'il glisse ou que le télévisuer se renverse.

Réglage de l'angle (Inclinaison) (sauf KDL-46/40/32CX52x)

• Lorsque vous reglez l'angle, voirlez à ne pas pincer vos doigs entre le téléviseur et le support.
  Pour KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-32EX42x, KDL-26EX321

• Verifiez qu'aucun objet ne se trouve devant le téléviseur.

• N'exposez pas le détector de présence à la lumière directe du soleil ou à une luzière vivie, car cela peut entraîner une défaillance.

3: Raccordement d'une antenné/d'un décodeur/ d'ungraveur (notamment ungraveur deDVD)

Raccordement d'un décembre/graveur (de DVD, par exemple) avec le cable Péritel

Décodeur/graveur (de DVD, par exemple)

• Un cable Péritel universel à angle droit est recommendé pour ce raccordement.

Raccordement d'un décodeur/graveur (de DVD, par exemple) avec le cable HDMI

Décodeur/graveur (de DVD, par exemple)

4: Raccordement d'appareils audio/vidéo

Appareil audio/video

5: Protection du téléviseur contre les chutes

Fixez une vis à bois (4 mm de diamètre, non fournie) sur le meuble TV.
2 Fixez une vis à métaux (M4 × 10, non fournie) dans l'orifice du téléviseur.
3 Reliez la vis à bois et la vis à métaux à l'aide d'un lien résistant (non fournie).

6: Rangement du cordon d'alimentation/ Rangement des cables

KDL-46/40/32CX52x

Sauf KDL-46/40/32CX52x

• Avant de ranger les câbles, retirez le support de cable du couvercle d'alimentation secteur (reportez-vous aux étapes 1 et 2). Réutilisez le support de cable (voir l'objet 3) pour regrouper les autres câbles (voir l'objet 4).
• Ne rangez pas le cordon d'alimentation secteur avec les autres câbles.

KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-32EX42x, KDL-26EX321

KDL-26/24/22EX320

* En cas d'installation au mur, fixez le support de câble sous les bornes.

7: Execution du réglage initial

1 Raccordez le téléviseur à votre prise sector.
2 Appuyez sur la touche du téléviseur. Le témoin vert (mise sous tension) s'allume.

La première fois que vous mettez sous tension le téléviseur, le menu Langue apparait sur l'écran.

• Lorsque vous mettez le téléviseur sous tension pour la première fois, il doit executer des opérations internes d'optimisation avant que vous puissiez procédé au réglage initial. Il n'y a ni image, ni son et le témoin duprogrammateur du panneau avant du téléviseur clignote en orange pendant 40 secondes environ. Ne mettez pas le téléviseur hors tension pendant ce temps. Cette opération a été réalisée en usine pour certains téléviseurs.

Suívez les instructions affichées à l'écran.

Mémo numérique auto : Quand vous sélectionnez « Câble », nous vous recommendons de sélectionner « Recherche rapide » pour un réglage rapide. Réglez « Fréquence » et « Identification de réseau » selon les informations fournies par votre cablo-opérateur. Si vous ne trouvez aucune chaîne en utilisant « Recherche rapide », essayez « Recherche complète » (meme)sça peut prendre un certain temps).

• Il se peut que la fonction « Recherche complète » ne soit pas disponible dans certains pays/certaines régions.

Pour une liste des cablo-opérateurs compatibles, consulter le site d'assistance Internet :

http://support.sony-europe.com/TV/ DVBC/

Ordre des chaînes : Permet de modifier l'ordre des chaînes analogiques mémorisées dans le téléviseur.

1 Appuyez sur 日 /日 pour selectionner la chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur
2 Appuyez sur 日 /日 pour selectionner le nouveau numero de la chaine, puis appuyez sur

• Vous pouvez aussi régler les chaînes manuellement.

Regarder la télévision

• La touche numérique 5 et les touches , PROG + et AUDIO de la télécommande disposent de points tactiles. Ils vous serviront de referencia lors de l'utilisation du téléviseur.

1 Mettez le téléviseur sous tension.

Appuyez sur la touche du téléviseur pour lemettre sous tension.

2 Sélectionnez un mode.

3 Sélectionnez une chaine de télévision.

Pour utiliser le Guide électronique des programmes numériques

Appuyez sur GUIDE en mode numérique pour afficher le guide des programmes.

Selectionnez les chaînes numériques à l'aide des touches 0-9. Pour les chaînes dont le numéro est égal ou supérieur à 10, appuyez ensuite rapidement sur le second chiffre.

Eléments et commandes de la télécommande

Utilisez la télécommande fournie pour piloter le téléviseur. Vous trouvez ici les procédures de base de l'utilisation de la télécommande. Pour plus d'informations sur toutes les fonctions de la télécommande, appuyez sur i-MANUAL et consultez le manuel intégré (i-Manual) (page 18).

Pour KDL-55/46/40/37/32EX72x
Arrière de la télécommande

1V0

Appuyez pourmettrele téléviseur sous et hors tension àpartir du mode veille.

2 i-MANUAL

Affiche le manuel intégré (i-Manual).

③ SYNC MENU

Affiche le menu BRAVIA Sync qui permet de commander l'appareil compatible BRAVIA Sync raccordé au téléviseur.

4 1/2/2/2/

Déplacent le curseur à l'écran et valident l'option.

5 OPTIONS

Affiche une liste de fonctions utiles et de raccourcis de menus. Les options de menu varient selon l'entrée et/ou le contenu sélectionné.

6 Touches de couleur

Un guide d'utilisation apparait à l'écran lorsque vous pouvez utiliser les touches de couleur.

PROG/CH +/-/Touches numériques

Selectionnent les chaînes en mode TV.

8 一+/-

Règle le volume.

Sélection de divers réglages et fonctions (menu d'accueil)

Yououpouvezselectionnertoutles fonctionsa partir du menu d'accueil.

Pour découvert le contentu du menu d'accueil, reportez-vous à la page 17.

1 Appuyez sur HOME.

2 Appuyez sur / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / pour selectionner des options.

Pour sélectionner des options du menu d'accueil (notamment pour sélectionner «Réglages »)

① Appuyez sur pour sélectionner « Réglages »
Le contenu de « Réglages » s'affiche sur la droite.
② Appuyez sur 日 /日 pour selectionner « Affichage »
③ Appuyez sur pour ouvrir le menu.

Selon les instructions affichées, appuyez sur 山 / 山 /山 /山 pour selectionner des options et sur pour valider.

3 Appuyez sur HOME pour quitter.

Contenu du menu d'accueil

Après avoir appuyé sur la touche HOME de la télécommande, les catégories suivantes apparaisent, symbolisées par des icônes. Les catégories disponibles varient selon le mode du téléviseur, la région, le pays et les conditions de diffusion.

TV	Vous pouvez sélectionner une liste de chaînes de télévision ou un guide des programmes.
Médias	Vous pouvez profiter des photos/de la musique/des vidés stockées sur des péripériques USB ou le réseau domestique.
Entrées	Vous pouvez sélectionner les apparils raccordés au téléviseur.
Signets/Récents	Permet d'accéder rapidement aux chaînes de télévision, aux entrées externes ou aux fichiers multimédia que vous utilisez le plus souvent ou que vous avezchioisis récemment.
Réglages	Contient toutes les configurations nécessaires pour personneliser les réglages du téléviseur.
Widgets	Permet d'accéder aux Widgets.
Applications	Vous pouvez utiliser diverses applications telles que « Recherche de musique », le « Navigateur Internet», etc.
Qriocity	Active l'accès au service en ligne « Qriocity».
Contenu Internet	Vous pouvez profiter des services de contenu Internet.
Recommandations	Recommande des programmes qui peuvent vous interesser, sur la base de l'histoire des programmes que vous avez regardés.
Enregistements	Vous pouvez regarder des enregistements programmes stocksés sur un disque dur USB raccordé à l'ordinateil et sélectionner le contenu que vous souhaitez visionner.

Affichage du mode d'emploi (i-Manual)

Le mode d'emploi est intégré à votre téléviseur BRAVIA et peut être affiché à l'écran.

Pour en savoir plus sur les fonctions de votre téléviseur, il vous suffit d'appuyer sur une touche pour acceder à l'i-Manual.

(4)

1 Appuyez sur i-MANUAL.

I-MANUAL

2 Appuyez sur / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / pour selectionner des options.

Pour selectionner des options dans I'i-Manual

① Appuyez sur 日 /日 pour selectionner une option. Le contenu de l'option, s'affiche sur la droite en tant que deuxieme niveau.
② Appuyez sur pour acceder au deuxième niveau.
③ Appuyez sur 12 pour sélectionner une option du deuxième niveau. Un résumé de l'option est affiché sur la droite. S'il existe un troisième niveau, repêzez cette étape pour afficher le résumé de l'option.
④ Appuyez sur pour sélectionner une option. Le contenu s'affiche.

Description de l'écran de l'i-Manual

Appuyez sur pour revenir à la page précédente

Appuyez sur pour acceder à la page suivante

Numero de page/Nombre total de pages

Appuyez sur RETURN pour revenir à la page précédente

Appuyez sur pour executer la fonction

Pour utiliser le signet

L'i-Manual permet de creator des signets. Il est possible d'attribuer des signets à des pages à l'aide des touches de couleur, en suivant les instructions affichées au bas de l'écran. Pour acceder aux signets mémorisés, allez à la première page de l'i-Manual et Sélectionnéz « Signets »

Pour mémoriser la dernière page affichée

L'i-Manual mémorise la dernière page affichée. Dans l'écran i-Manual, appuyez sur i-MANUAL pour revenir à l'écran du téléviseur. Si vous appuyez de nouveau sur i-MANUAL, les dernières informations affichées réapparaissent. Pour afficher la première page de l'i-Manual, revenez à celle en suivant les instructions affichées, ou appuyez sur HOME et Sélectionnez « Signets » sous « Réglages » dans le menu d'accueil.

• La mémoire de la première page est automatiquement réinitialisée lorsque vous mettez le téléviseur en mode veille.

Lorsque you raccordez ce téléviseur à Internet, vous profitez de nombreuses

fonctions : affichage d'une photo indiquant son lieu de prise de vue sur la carte, visionnage des videos Internet, etc. Pour plus d'informations sur les fonctions, reportez-vous à l'i-Manual.

• Pour vous connecter à Internet, vous avez besoin d'un contrat souscrit auprès d'un fournisseur de services Internet.

Préparation d'un réseau filaire

• Pour les connexions LAN, utilisez un cable de catégorie 7 (non fournie).

Préparation d'un LAN sans fil

Prêt pour un LAN sans fil vous permet d'acceder facilement à Internet et à votre réseau domestique à l'aide de l'adaptateur LAN sans fil USB UWA-BR100 (à partir de janvier 2010). En insérant l'adaptateur LAN sans fil USB dans le port USB de votre téléviseur, vous pouvez creator facilement un réseau sans fil. Avant de configurer la fonction LAN sans fil du téléviseur, veillez à configurer un routeur LAN sans fil.

• Selon le modele du téléviseur, l'adaptateur LAN sans fil USB est disponible en tant qu'accessoire en option.

Configuration de la connexion Internet

En utilisant la fonction réseau, vous pouvez connecter le téléviseur à Internet. La procédure de configuration varie selon le type de réseau et de routeur LAN. N'oubliez pas de configurer un routeur LAN avant la connexion Internet. Vérifiez votre environnement LAN sans fil en vous reportant au tableau suivant.

LAN sans fil

LAN filaire Type 4

• Le Type 1 est plus facile à configurer si vous routeur possède un bouton de réglage automatique, par exemple Air Station One-Touch Secure System (AOSS). La plupart des routeurs les plus récents possèdent cette fonction. Vérifiez votre routeur.

Type 1: Suivez la configuration du « Réseau sécurisé avec Wi-Fi Protected Set-up (WPS) ».
Type 2: Suivez la configuration du « Réseau sécurisé sans Wi-Fi Protected Set-up (WPS) ».
Type 3: Suivez la configuration du « Réseau non sécurisé avec n'importe quel type de routeur LAN sans fil ».
Type 4: Suivez la configuration de « Réglage du réseau filaire »

Type 1: Réseau sécurisé avec Wi-Fi Protected Set-up (WPS)

La(normeWPSfacilitéconsiderablementlasecuritiesd'un réseau domestique sans filpuisqu'il suffit d'appuyer sur la touche WPSdu routeur LAN sans fil.Avant de configurerun LAN sans fil,verifiezla positionde latouche WPS sur le routeur ainsi que son mode d'utilisation.

Pour des raisons de sécurité, « WPS (PIN) » fournit un code PIN pour votre routeur. Le code PIN est renouvelé chaque fois que vous appuyez sur « WPS (PIN) »

1 Appuyez sur HOME, puis seLECTIONnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionné « WPS (bouton-poussoir) » pour la méthode Bouton-poussoir ou « WPS (PIN) » pour la méthode PIN.

• Le nom de la touche WPS peut varier selon le routeur (par exemple, touche AOSS).
  4 Suivez les instructions affichées dans l'écran de réglage.

Type 2: Réseau sécurisé sans Wi-Fi Protected Set-up (WPS)

Pour configurer un LAN sans fil, vous avez besoin du SSID (nom du réseau sans fil) et de la clé de sécurité (clé WEP ou WPA). Si vous ne les connaissiez pas, reportez-vous au mode d'emploi du routeur.

1 Appuyez sur HOME, puis seLECTIONnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionnez « Recherche », puis Sélectionnez un réseau dans la liste des réseaux sans fil trouvés.

4 Suivez les instructions affichées dans l'écran de réglage.

• Si vous utilisez WPS pour le réglage du réseau, les paramètres de sécurité du réseau LAN sans fil s'activent et les équipements précédemment connectés au LAN sans fil de manière non sécurisée sont déconnectés du réseau. Dans ce cas, activez les paramètres de sécurité de l'équipment déconnecté, puis reconnectpez-le. Vous pouze aussi désactiver les paramètres de sécurité du réseau LAN sans fil, puis connecter l'équipment à un téléviseur, mais dans un état non sécurisé.

Type 3: Réseau non sécurisé avec n'importe quel type de routeur LAN sans fil

Pour régler un LAN sans fil, SSID (nom de réseau sans fil) est requis.

1 Appuyez sur HOME, puis selectionnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionnez « Recherche », puis Sélectionnez un réseau dans la liste des réseaux sans fil trouvés.
4 Suivez les instructions affichées dans l'écran de réglage.

• La clé de sécurité (clé WEP ou WPA) n'est pas requise, car vous n'avez pas besoin de Sélectionner de méthode de sécurité dans cette procédure.

Type 4:Réglage du réseau filaire

Si nécessaire, entrez les valeurs respectives pour votre routeur. Les options à régler (notamment l'adresse IP, le masque de sous-reseau, DHCP) peuvent varier selon le routeur ou le fournisseur de services Internet. Pour plus d'informations, reportez-vous aux modes d'emploi reçus du fournisseur de services Internet ou à ceux fournis avec le routeur.

1 Appuyez sur HOME, puis seLECTIONnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Réglage réseau filaire »
3 Sélectionnez « Auto » pour définir automatiquement l'adresse IP et le serveur proxy, ou « Personnelisé » pour les définitur manuellement.
4 Suivez les instructions affichées dans l'écran de réglage.

Affichage de l'etat du réseau

Yououpouvezverifierl'etatdevorereseau.

1 Appuyez sur HOME, puis seLECTIONnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Afficher l'état du réseau »

Si vous ne parvenez pas à vous connecter à Internet

A l'aide des diagnostics, vérifiez les causes possibles de l'échec de la connexion réseau, ainsi que les paramètres.

1 Appuyez sur HOME, puis seLECTIONnez > « Réseau » > « Réglage réseau »
2 Sélectionnez « Afficher l'etat du réseau »
3 Sélectionnez « Vérifier la connexion ». Cela peut prendre plusieurs minutes. Vous ne pouvez pas annuler le diagnostic après avoir sélectionné « Vérifier la connexion »

Réglage des paramètres d'affichage du serveur

Vous pouvez selectionner les serveurs du réseau domestique à afficher dans le menu d'accueil. Jusqu'à 10 serveurs peuvent être affichés automatiquement dans le menu d'accueil.

1 Appuyez sur HOME, puis selectionnez > « Réseau » > « Réglage du réseau domestique »
2 Sélectionnez « Paramètres d'affich. du serveur »
3 Sélectionnez le serveur à afficher dans le menu d'accueil et réglez les paramètres.

Si vous ne pouvez pas vous connecter à votre réseau domestique

Le téléviseur détecte si le serveur est correctement reconnu lorsque vous ne pouvez pas le connecter à votre réseau domestique. Si les résultats du diagnostic indiquent une défaillance, vérifie les causes possibles ainsi que les réglages et connexions réseau.

1 Appuyez sur HOME, puis selectionnez > Réseau > Réglage du réseau domestique
2 Sélectionnez « Diagnostics de serveur ». Les diagnostics du serveur commencent. Lorsque les diagnostics du serveur sont terminés, la liste des résultats du diagnostic apparaît.

Dépannage

Lorsque le témoin (veille) clignote, comptez le nombre de clignotements (à intervalle de trois secondes).

Appuyez sur la touche du téléviseur pour lemettre hors tension,debranchezle cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de ServiceAprès-Vente Sony.

Lorsque le témoin (veille) ne clignote pas, vérifie les éléments des tableaux cédssous.

Reportez-vous aussi à la section « Dépannage » de l'i-Manual. Si le problème persististe, confiez yourself à un technicien qualifié.

Condition	Description/Solution
Absence d'image (écran noir) et de son.	• Vérifiez le raccordement de l'antenne/câble. • Raccordez le téléviseur au secteur et appuyez sur la touche ↓ du téléviseur. • Si le tímoin ↓ (veille) s'allume en rouge, appuyez sur 1/0.
Quelques petits points noirs et/ou brillants apparaissent à l'écran.	• L'écran est composé de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance.
Certains programmes ne peuvent pas être captés.	• Vérifiez le raccordement de l'antenne ou de la parabole.
Le téléviseur s'éteint automatiquement (il passe en mode veille).	• Vérifiez si la fonction « Arrêt programme » est activée ou vérifie le réglage « Durée » sous « Marche programmée ». • Vérifiez si la fonction « Mise en veille du téléviseur » est activée. • Vérifiez si la fonction « Détector de présence » est activée. Si aucen téléspectateur n'est détecté devant le téléviseur pendant une durée prédéfinie, l'image se désactive automatiquement en laissant uniquement le son du téléviseur activé. Par ailleurs, après 30 minutes en mode Sans image, le téléviseurssaise en mode veille.
La télécommande ne fonctionne pas.	• Remplacez les piles. • Notre téléviseur est peut-être en mode SYNC. Appuyez sur SYNC MENU, Sélectionnez « Commande TV », puis Sélectionnez « Accueil (Menu) » ou « Options » pour commander le téléviseur.
Le mot de passer du « Verrouillage parental » a été oublié.	• Saisissez 9999 comme code PIN. (Le code PIN 9999 est always accepted.)
La température augmente autour du téléviseur.	• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Specifications

Norme
Type d'affichage	Ecran à cristaux liquides
Norme de télévision	Analogue: Selon le pays/région sélectionné: B/G/H, D/K, L, I, M Numérique: DVB-T2 (KDL-55EX723/46EX724/46EX723/46EX524/40EX724/40EX723/40EX524/ 40EX523/40CX523/32EX724/32EX723/32EX524/32EX523/32EX424/32CX523 uniquement) DVB-T/DVB-C
Norme Couleur/Viséo	Analogue: PAL, PAL60 (uniquement entrée video), SECAM, NTSC3.58, NTSC4.43 (uniquement entrée video) Numérique: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Canaux couverts	Analogue: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41 D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79 Numérique: VHF/UHF
Sortie son	10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x) 8 W + 8 W (KDL-26/24/22EX32x)
Prises d'entrée/sorting
Câble d'antenna	Borne 75 ohms externe pour VHF/UHF
AV1	Connecteur Péritel à 21 broches (norme CENELEC) complenant entrée audio et video, entrée RVB et sortie audio et video TV.
AV2	Entrée video (prise phono)
COMPONENT IN	Formats pris en charge: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Entrée audio (prises phono)
HDMI IN1, 2, 3, 4 (sauf KDL-26/24/22EX32x)	Vidéo: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: PCM linéaire deux canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogique (mini-prise) (HDMI IN4 uniquement) Entrée PC ARC (Audio Return Channel) (HDMI IN1 uniquement)
HDMI IN1, 2 (KDL-26/24/22EX32x uniquement)	Vidéo: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: PCM linéaire deux canaux: 32, 44,1 et 41 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogique (mini-prise) (HDMI IN2 uniquement) Entrée PC ARC (Audio Return Channel) (HDMI IN1 uniquement)
DIGITAL AUDIO OUT (OPTICAL)	Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)
AUDIO OUT /	Sortie audio (prises phono) Prise casque
PC IN	Entrée PC (Mini D-sub 15 broches) Entrée audio PC (mini-prise)
(KDL-26/24/22EX32x uniquement)	Port USB (Enregistrement HDD pris en charge)
1, 2 (KDL-46/40/32EX520, KDL-40/32EX523 uniquement)	Port USB
1, 2 (HDD REC) (sauf KDL-46/40/32EX520, KDL-40/32EX523, KDL-26/24/22EX32x)	Port USB, port pour disque dur USB (12 unquivalent)
LAN	Emplacement CAM (Module pour système à contrôle d'accès)
	Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce télévisur.)

Nom du modele KDL-		55EX72x	46EX72x	46EX52x	46CX52x
Alimentation et autres
Tension d'alimentation	220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		A	A	A	C
Taille d'écran (mesurée en diagonale)		Environ 138,8 cm/55 pouces	Environ 116,8 cm/46 pouces	Environ 116,8 cm/46 pouces	Environ 116,8 cm/46 pouces
Nom du modele KDL-		55EX72x	46EX72x	46EX52x	46CX52x
Consomma-tion électrique	en mode « Domicile »/« Standard »	113 W	81,0 W	68,0 W	128 W
	en mode « Point de-venture »/« Intense »	177 W	133 W	114 W	204 W
Consommation électrique annuelle moyenne*1		165 kWh	118 kWh	99 kWh	187 kWh
Consommation électrique en veille*2		0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,3 W (13 W en mode de mise à jour du logiciel/EPG)	0,25 W (16 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (1 × h × p)
avec support de table		126,9 × 79,9 × 31,5 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm	112,2 × 71,2 × 27,5 cm
sans support de table		126,9 × 76,9 × 4,1 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm	112,2 × 68,2 × 7,4 cm
Poids (Environ)
avec support de table		25,4 kg	17,9 kg	17,8 kg	20,7 kg
sans support de table		20,2 kg	14,3 kg	14,2 kg	17,1 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)
Nom du modele KDL-		40EX72x	40EX52x	40CX52x	37EX72x
Alimentation et autres
Tension d'alimentation		220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		A	A	C	A
Taille d'écran (mesurée en diagonale)		Environ 101,6 cm/40 pouces	Environ 101,6 cm/40 pouces	Environ 101,6 cm/40 pouces	Environ 94,0 cm/37 pouces
Consomma-tion électrique	en mode « Domicile »/« Standard »	64,0 W	65,0 W	120 W	56,0 W
	en mode « Point de-venture »/« Intense »	121 W	113 W	181 W	105 W
Consommation électrique annuelle moyenne*1		93 kWh	95 kWh	175 kWh	82 kWh
Consommation électrique en veille*2		0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,3 W (13 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (17 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (1 × h × p)
avec support de table		94,3 × 61,6 × 25,0 cm	94,3 × 61,6 × 25,0 cm	99,1 × 63,6 × 25,0 cm	87,8 × 57,9 × 25,0 cm
sans support de table		94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm	99,1 × 60,6 × 7,1 cm	87,8 × 54,9 × 4,2 cm
Poids (Environ)
avec support de table		14,4 kg	14,4 kg	16,3 kg	13,3 kg
sans support de table		11,2 kg	11,2 kg	12,9 kg	10,1 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40/37EX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)
Nom du modele KDL-		32EX72x	32EX52x	32EX42x	32CX52x
Alimentation et autres
Tension d'alimentation		220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		B	B	B	C
Taille d'écran (mesurée en diagonale)		Environ 80,1 cm/32 pouces	Environ 80,1 cm/32 pouces	Environ 80,0 cm/32 pouces	Environ 80,1 cm/32 pouces
Consommation électrique	en mode « Domicile »/« Standard »	59,0 W	56,0 W	56,0 W	73,0 W
	en mode « Point de vente »/« Intense »	101 W	88 W	88 W	112 W
Consummation électrique annuelle moyenne*1		86 kWh	82 kWh	82 kWh	107 kWh
Consummation électrique en veille*2		0,25 W (16 W en mode de mise à jour du logiciel/EPG)	0,3 W (17 W en mode de mise à jour du logiciel/EPG)	0,3 W (17 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)		1 366 points (horizontal) × 768 lignes (vertical)	1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (1 × h × p)
avec support de table		75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	79,9 × 53,2 × 23,0 cm
sans support de table		75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	79,9 × 50,2 × 7,0 cm
Poids (Environ)
avec support de table		10,4 kg	10,2 kg	10,2 kg	11,4 kg
sans support de table		7,9 kg	7,7 kg	7,7 kg	8,7 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-32EX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C - 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)
Nom du modele KDL-		26EX321	26EX320	24EX32x	22EX32x
Alimentation et autres
Tension d'alimentation		220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		B	B	B	B
Taille d'écran (mesurée en diagonale)		Environ 66,1 cm/26 pouces	Environ 66,1 cm/26 pouces	Environ 61,0 cm/24 pouces	Environ 54,8 cm/22 pouces
Consommation électrique	en mode « Domicile »/« Standard »	38,0 W	38,0 W	35,0 W	32,0 W
	en mode « Point de vente »/« Intense »	63 W	63 W	62 W	52 W
Consummation électrique annuelle moyenne*1		55 kWh	55 kWh	51 kWh	47 kWh
Consummation électrique en veille*2		0,35 W (13 W en mode de mise à jour du logiciel/EPG)	0,35 W (13 W en mode de mise à jour du logiciel/EPG)	0,35 W (13 W en mode de mise à jour du logiciel/EPG)	0,35 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 366 points (horizontal) × 768 lignes (vertical)		1 920 points (horizontal) × 1 080 lignes (vertical)	1 366 points (horizontal) × 768 lignes (vertical)
Dimensions (Environ) (1 × h × p)
avec support de table		63,1 × 43,3 × 21,5 cm	63,1 × 42,1 × 18,2 cm	58,3 × 39,1 × 18,2 cm	52,9 × 36,2 × 17,2 cm
sans support de table		63,1 × 40,6 × 4,2 cm	63,1 × 40,6 × 4,2 cm	58,3 × 37,6 × 4,2 cm	52,9 × 34,7 × 4,2 cm
Poids (Environ)
avec support de table		8,4 kg	7,2 kg	6,2 kg	5,1 kg
sans support de table		6,1 kg	6,1 kg	5,2 kg	4,1 kg
Nom du modele KDL-		26EX321	26EX320	24EX32x	22EX32x
Accessoires fournis	Voir la section « Vérification des accessoires » (page 8).
Accessoires en option	Support de fixation murale : SU-WL100Adaptateur LAN sans fil USB
Température d'utilisation	0 °C – 40 °C
Humidité d'utilisation	10 % à 80 % HR (sans condensation)

1 Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant 365 jours. La consommation réelle dépendra du mode d'utilisation du téléviseur.
2 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

La conception et les specifications sont sujettes à modification sans préavis.

Installation des accessoires (Support de fixation murale)

A l'attention des clients :

Si vous utilisez le support de fixation murale SU-WL500 et SU-WL100, l'espace entre le mur et le téléviseur est de 6cm . Profitez de cet espace pour I'acheminement des cables jusqu'au téléviseur.

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuee par un revendeur Sony ou un installeragree. N'essayez pas de l'installer vous-meme.

A l'attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.

Votre téléviseur peut etre instalé à l'aide du support de fixation murale SU-WL500 (page 30) ou SU-WL100 (page 30) (vendus séparation).

• Reportez-vous aux instructions fournies avec le support de fixation murale pour l'installer correctement.
• Reportez-vous à la section « Démontage du support de table du téléviseur » (page 9).

Une certaine experience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agree et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun début ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Retirez les vis à l'arrête du téléviseur lorsque vous le fixez au mur. Les vis disponibles et leur nombre dépendant du modele de téléviseur. (Elles occupte les trous de fixation murale.) Une fois retirees, veiliez à ranger les vis en lieu sur, hors de portée des enfants.

Pour KDL-55EX72x

• Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un linge doux sur la surface de travail.

SU-WL500, SU-WL100

Fixez le crochet de montage à l'aide des quatre vis fournies avec le support de fixation murale.
- Si vous refexez le support de table, veillez à utiliser les vis (que vous avez retirees) et fixez-les dans les trou s d'origine à l'arrête du téléviseur.

Tableau/schéma des emplacements des vis et crochets

Nom du modele KDL-	Emplacements des vis	Emplacements des crochets
	SU-WL500	SU-WL500
55EX72x	e, j	b
46EX72x/46EX52x	e, j	b
46CX52x	d, g	b
40EX72x/40EX52x	e, j	b
40CX52x	d, g	b
37EX72x	e, j	b
32EX72x/32EX52x/32EX42x/32CX52x	e, g	c
		SU-WL100
26EX32x	-	a
24EX32x	-	a
22EX32x	-	b

SU-WL500

Emplacements des vis

Si you installez les crochets de montage sur le téléviseur.

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

SU-WL100

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

Tableau des dimensions d'installation du téléviseur

① SU-WL500

Point central de I'ecran

② SU-WL100

Point central de I'ecran

Unité : cm

Nom du modele KDL-	Dimensionsd'affichage		Dimension du centrede l'écran	Longueur pour chaque angle de montage
				Angle (0°)		Angle (20°)
	A	B	C	D	E	F	G	H
① SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
② SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

Les valeurs indiquées dans le tableau peuvent être légarement différentes selon l'installation.

AVERTISSEMENT

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 25-27).

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dégât et/ou blessure.

Installation

• Le téléviseur doit être installé à proximé d'une prise de courant ainsiment accessible.
• Placez le télévisuer sur une surface stable et horizontale.
  L'installation murale du télévisuer doit être confiée à un technicien spécialisé.
• Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :

Support de fixation murale: SU-WL500 (sauf KDL-26/24/22EX32x unique) SU-WL100 (KDL-26/24/22EX32x)

Veillez a bien utiliser les vis fournies avec le support de fixation murale lors de la mise en place des crochets de montage à l'arrête du téléviseur. Ces vis sont usinées de façon à mesurer entre 8mm et 12mm de long à partir de la surface de fixation du crochet de montage.

Leur diamètre et leur longueur varient suivant le modele de support de fixation murale.

L'utilisation de vis autres que celles fournies peut occasionner des dégats à l'intérieur du télévisuer ou provoquer sa chute, etc.

8mmà12mm

Vis (fournie avec le support de fixation murale)

Crochet de montage

Fixation du crochet à l'arrière du téléviseur

Transport

• Avant de transporter le télévisuer, débranche tous ses cables.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
• Pour transporter le téléviseur à la main, saississez-le de la maniere illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x,
KDL-46/40/32EX52x,
KDL-46/40/32CX52x,
KDL-32EX42x

• Lorsque vous transportez le téléviseur, ne le soumette pas à des secousses ou des vibrations excessives.
  Lorsque you transportez le téléviseur pour le porter a reparer ou lorsque vous deménagez, glissez-le dans son emballage et son carton d'origine.

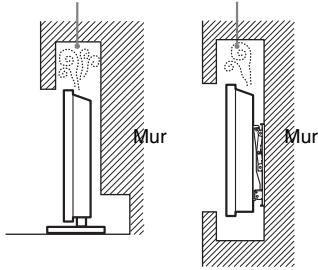

Aération

• Vous nevez jamais obstruer les orifices d'airation du boitier ni y introduire un objet qualconque.
  Laissez un空間 libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommande d'utiliser le support de fixation murale Sony pour favoriser la circulation adequate de l'air.

Installation murale

Laissez au moins cet espace libre autour du téléviseur.

Installation sur pied

Laissez au moins cet espace libre autour du téléviseur.

Pour une ventilation correcte, sans accumulation de salissures ni de poussiere:

• Ne placez pas le télévisuer à plat, à l'envers, vers l'arrière ou sur le cote.
• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le télévisueur avec des tissus tells que des ridesaux, pas plus qu'avac des journaux, etc.
• N'installez pas le téléviseur comme illustré ci-dessous.

La circulation de l'air est bloquée.

Cordon d'alimentation secteur

Manipulez le cordon et la prise d'alimentation secteur comme indiqued cis-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :

Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.

• Insérez la fiche à fond dans la prise sector.
  Utilizez le téléviseur sur une alimentation de 220-240 V CA uniquement.
  Pour vous propre sécurité, assurez-vous que le cordon d'alimentation secteur est debranché lorsque vous réalisiez des branchements et veillez a ne pas trèbucher dans les cables.
• Avant d'effectuer tout type d'intervention ou de déplacer le télévisueur, débranchez le cordon d'alimentation secteur de la prise de courant.
  Eloignez le cordon d'alimentation secteur des sources de chaleur.
• Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se déterminer et un incendie peut se déclarer.

Remarques

• N'utilise pas le cordon d'alimentation fourni avec un autre apparéil.
• Ne pliez pas et ne tordez pas exagréement le cordon d'alimentation secteur. Cela pourraitmettre à nu ou rompre les fils conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne poseez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur propre dit pour le débrancher.
  Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
  Pour la prise de courant, n'utilise pas une prise de mauvaise qualite.

Ce qu'il ne faut pas faire

N'installez/n'utilise pas le téléviseur dans des lieux, environnementes ou situations comparables à ceux repertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.

Lieu :

A l'estérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un vehicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.
- Si le téléviseur est installé dans les vestiaires d'un bain public ou d'une source d'eau chaude, il risque d'être endommég par la présence dans l'air de soufre, etc.

Pour une qualite d'image optimale, n'exposez pas l'écran à un éclairage direct ou aux rayons directs du soleil.

• Evitez de déplacer le télévisuer d'un endroit froid vers un endroit chaud. Les variations soudaines de la temperature ambiente peuvent provoquer de la condensation. Le télévisuer risque alors de restituer une image et/ou des couleurs de piètre qualité. En pareille situation, laissez l'humidité s'évaporer complètement avant demettre le télévisuer sous tension.

Environnement :

Endroits excessivement chauds, humides ou poussiereux;accessibles aux insectes;soumis a des vibrations mecaniques,aproximied'objects inflammables (bougies,etc.).Le téléviseur ne doit etre exposéa aucune forme d'écolement ou d'éclaboussure. C'estpourquooaucunobjet remplid'un liquidequelconque, comme un vase,ne doitetre placed surle téléviseur.
- Ne placez pas le téléviseur dans un endroit humide ou poussièreux, ou encore dans une pierce charge en vapeur ou fumée grasse (à proximé de plans de cuisson ou d'humidificateurs). Le non-respect de cette consigne peut entraîner un incendie, l'élecrocution ou la déformation de l'appareil.

• N'installez pas le téléviseur dans des endroits soumis à desTemperatures extrêmes, notamment en plein soleil, à proximé d'un radiateur ou d'un orifice de chauffage. Le téléviseur risque alors de surchauffer, ce qui risque de déformer son boîtier et/ou d'entrainer une panne.

Situation :

• N'utilisez pas le téléviseur avec les mains mouillées, sans son boittier ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
• N'installez pas le téléviseur dans un endroit où il risque de déborder du mur. Un objet ou une personne qui heurterait le téléviseur pourrait l'endommager ou être blessée.

Eclats et projections d'objets :

• Ne projetez Certain objet en direction du télévisseur. Le verre de l'écran pourrait être brise lors de l'impact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le télévisueurpendant plusieurs jours, il est conseilé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
  Le téléviseur étant toujours sous tension lorsqu'il est simplement eteint, débranche la fiche d'alimentation secteur de la prise de courant pour lemettre complètement hors tension.
• Toutefois, certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoaires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontres les problèmes suivants...

Eteignez le téléviseur et débranchez immédiement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants doivent survenir.

Contactez votre revendeur ou le centre de service après-venture Sony pour faire contrôler votre télévisuer par un technician spécialisé.

Si:

Le cordon d'alimentation secteur est endommagé.
- La prise de courant est de mauvaise qualité.
Le télévisueur est endommage après avoir subi une chute, un impact ou la projection d'un objet.
Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boitier.

Avertissement

Pour éviter les incendies, tenez toujours les bougies et autres flammes nues éloignées de ce produit.

Introduccion

7 PROG/CH +/-botones numéricos

Modell-bezeich-nung KDL-	Display-abmessungen		Bildschirm-mitten-abmessung	Länge für jeder Montagewinkel
				Winkel (0°)		Winkel (20°)
	A	B	C	D	E	F	G	H
① SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
② SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

PROG/CH +/-Botoes numéricos

Pour obtenir les informations utiles concernant les produits Sony
