MODE D'EMPLOI Bravia XBR43X800D SONY
Television Téléviseur
Reference Guide
Manuel de référence
US
FR
Service à la clientèle Sony
Canada :
http://support.sony.ca/fr
États-Unis :
Ne retournez pas le produit au magasin
BRAVIA
Table of Contents
IMPORTANT NOTICE 2
Safety information 3
Precautions 5
Consignes de sécurité .... 3
Précautions 6
Pièces et commandes .....8
Commandes et indicateurs ..... 8
Utilisation de la télécommande .....9
Description des pièces de la
télécommande....9
Schéma de connexion ..... 11
Fixer le téléviseur au mur .....13

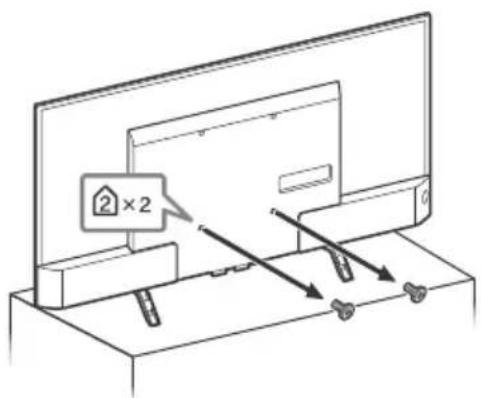

Retrait des vis à l'arrière du
téléviseur....13

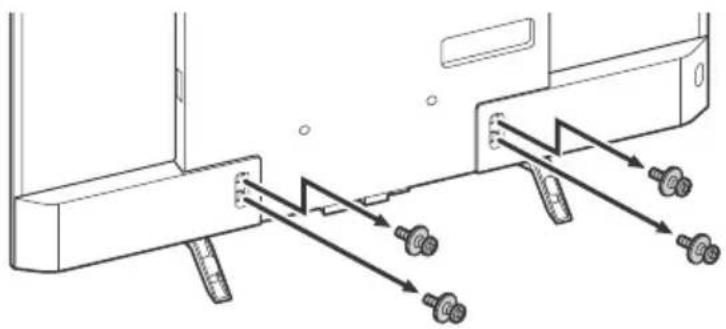

Démonter le support de table du
téléviseur....14

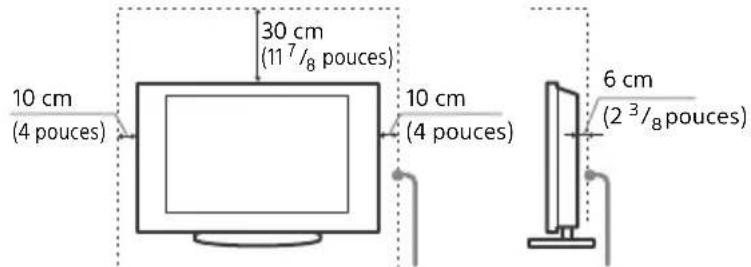

Installation du téléviseur contre un
mur ou dans un endroit fermé ..... 15
Dépannage....16
Problèmes et solutions .....16
Spécifications ..... 18
Introduction
Merci d'avoir choisi ce produit Sony.
Avant de faire fonctionner le téléviseur, lisez attentivement ce manuel et conservez-le pour toute référence ultérieure.
Remarque
- Les images et illustrations utilisées dans le Manuel de configuration et ce manuel sont fournies uniquement à titre de référence et peuvent différer de l'aspect réel du produit.
La taille d'image visualisable de la classe 49" est de 48,5 pouces (123,2 cm) et la taille d'image visualisable de la classe 43" est de 42,5 pouces (108,0 cm) (mesurée en diagonale).
Emplacement du Manuel de configuration
Le Manuel de configuration est posé sur le rembourrage à l'intérieur du carton du téléviseur.

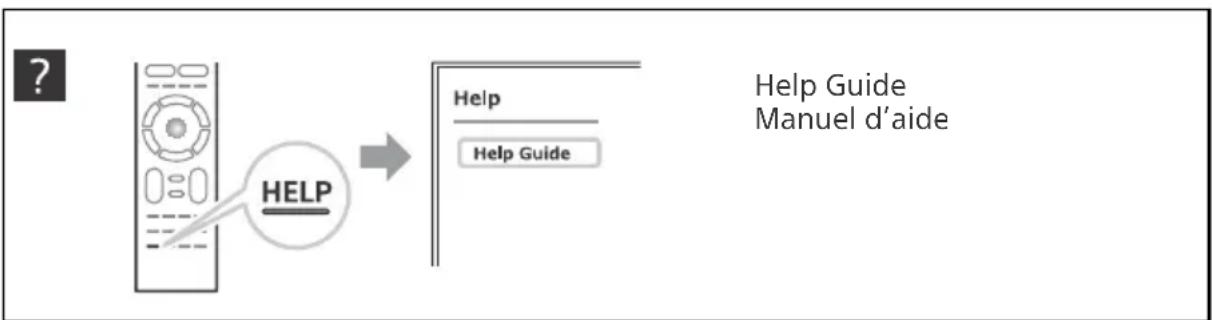

Manuel d'aide
Le Manuel d'aide explique comment utiliser les fonctions du téléviseur. Pour afficher le Manuel d'aide sur le téléviseur, appuyez sur HELP sur la télécommande et sélectionnez [Manuel d'aide].
Emplacement de l'étiquette d'identification
Les étiquettes indiquant le numéro de modèle et les caractéristiques nominales de l'alimentation du téléviseur se trouvent à l'arrière du téléviseur.
Pour les modèles avec adaptateur CA fourni :
Les étiquettes indiquant le numéro de modèle et le numéro
de série de l'adaptateur CA se trouvent au bas de
l'adaptateur CA.
AVIS IMPORTANT
Fiche d'identification
Les numéros de modèle et de série sont indiqués à l'arrière et sur le côté du téléviseur. Inscrivez ces numéros dans les espaces ci-dessous. Faites-y référence chaque fois que vous appelez votre détaillant Sony au sujet de ce téléviseur.
N° de modèle
N° de série
ATTENTION
Pour prévenir les chocs électriques et l'exposition des broches, n'utilisez pas cette fiche CA avec une rallonge, une prise de courant ou une autre sortie de courant, sauf si les broches peuvent être insérées jusqu'au fond.
- Faites uniquement fonctionner le téléviseur sur un courant de 110 V - 240 V CA (États-Unis/Canada 120 V CA) (sauf modèles avec adaptateur CA fourni)
Faites uniquement fonctionner le téléviseur sur un courant de 19,5V CC (avec adaptateur CA)
Remarque
Ce téléviseur comporte un démodulateur QAM qui devrait vous permettre de recevoir une programmation numérique décodée de câblodistribution par le biais d'un service d'abonnement auprès d'un câblodistributeur. La disponibilité d'une programmation télévisée numérique par câblodistribution dans votre région dépend du type de programmation et de signal fournis par votre câblodistributeur.
Consignes de sécurité
Appellation commerciale : SONY
Modèle : XBR-49X800D/XBR-43X800D
Partie responsable : Sony Electronics Inc.
Adresse : 16535 Via Esprillo,
San Diego, CA 92127 U.S.A.
Numéro de téléphone : 858-942-2230
Cet appareil est conforme à la section 15 des règlements de la FCC. L'utilisation de ce dispositif est autorisée seulement aux conditions suivantes :
(1) Cet appareil ne doit pas provoquer des interférences gênantes; et (2) cet appareil doit pouvoir accepter les interférences reçues, y compris les interférences risquant de déclencher des opérations non désirées.
Cet appareil a été soumis à l'essai et s'est avéré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 des règlements de la FCC. Ces normes sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé ou utilisé selon les directives, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce matériel est source d'interférences nuisibles pour la réception radio ou télévisée, ce qui peut être déterminé en mettant l'appareil hors tension, puis sous tension, il est recommandé de tenter d'éliminer ces interférences en appliquant l'une ou plusieurs des mesures suivantes :
- Réorienter ou déplacer l'antenne réceptrice.
- Éloigner l'appareil du récepteur.
- Brancher l'appareil dans une prise d'un circuit différent de celui qui alimente le récepteur.
- Consulter le détaillant ou un technicien radio ou télévision qualifié pour obtenir de l'aide.
Conformément aux règlements de la FCC, vous êtes averti que tous les changements ou modifications non expressément approuvés dans ce manuel pourraient annuler tous vos droits relatifs à l'utilisation de ce produit.
Sécurité et réglementation
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
1) l'appareil ne doit pas produire de brouillage;
2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
Pour empêcher que cet appareil cause du brouillage au service faisant l'objet d'une licence, il doit être utilisé à l'intérieur et devrait être placé loin des fenêtres afin de fournir un écran de blindage maximal. Si le matériel (ou son antenne d'émission) est installé à l'extérieur, il doit faire l'objet d'une licence.
Utilisez uniquement le LAN sans fil à l'intérieur lorsqu'il est utilisé avec l'IEEE 802.11a (5 GHz).
Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain (à l'exception des extrémités : mains, poignets, pieds et chevilles).
Cet appareil et sa ou ses antennes ne doivent pas être placés à proximité d'autres antennes ou émetteurs ni fonctionner avec eux, sauf autorisation spéciale.
AVERTISSEMENT
Ne jamais poser le téléviseur à un endroit instable. Le téléviseur pourrait tomber, entraînant de graves blessures voir un décès. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant de simples précautions, par exemple :
- Utiliser des meubles ou supports recommandés par le fabricant du téléviseur.
— N'utiliser que des meubles capables de soutenir en toute sécurité le téléviseur.
- S'assurer que le téléviseur ne surplombe pas le bord du meuble support.
- Ne pas placer le téléviseur sur un meuble haut (tel qu'un placard ou une bibliothèque) sans fixer le meuble et le téléviseur à un support adapté.
- Ne pas poser le téléviseur sur du tissu ou autre matière placée par exemple entre le téléviseur et le meuble support.
- Informer les enfants des dangers liés à l'escalade des meubles en vue d'atteindre le téléviseur ou les commandes du téléviseur.
Si vous conservez et replacez votre téléviseur actuel, les mêmes précautions doivent être prises.
REMARQUE SUR L'ADAPTATEUR CA (modèles avec adaptateur CA fourni uniquement)
Avertissement
Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Pour prévenir les incendies ou électrocutions, ne placez pas d'objets remplis de liquide, tels que des vases, sur l'appareil.
N'installez pas cet équipement dans un espace confiné, tel que dans une bibliothèque ou un meuble encastré.
- Assurez-vous que la prise de courant CA est installée à proximité de l'équipement et peut être facilement accessible.
- Veillez à utiliser l'adaptateur CA et les cordons d'alimentation CA fournis. Sinon, cela peut entraîner un problème de fonctionnement.
- Connectez l'adaptateur CA à une prise de courant CA facilement accessible.
- N'enroulez pas le cordon d'alimentation autour de l'adaptateur CA. Le fil central pourrait se couper et / ou cela pourrait entrainer un problème de fonctionnement du téléviseur.
- Ne touchez pas l'adaptateur CA avec des mains humides.
- Si vous remarquez une anomalie sur l'adaptateur CA, déconnectez-le immédiatement de la prise de courant CA.
- L'unité n'est pas déconnectée du secteur tant qu'elle reste branchée à la prise d'alimentation CA, même si l'unité proprement dite a été mise hors tension.
- L'adaptateur CA chauffera lors d'une utilisation prolongée, de ce fait il risque d'être chaud au toucher avec la main.
Avant d'installer votre téléviseur
Avec certains modèles de téléviseur, le support de table n'est pas fixé afin de vous permettre de monter directement le téléviseur au mur. Reportez-vous à lapage 13 (Fixer le téléviseur au mur) si vous souhaitez installer ce téléviseur au mur. Si vous ne comptez pas installer le téléviseur au mur, vous devez installer le support de table. Vous aurez besoin d'un tournevis Phillips (non fourni) et des vis fournies pour compléter cette tâche. Recherchez le Manuel de configuration.
Tenez compte de ce qui suit pendant l'installation du téléviseur :
- Débranchez tous les câbles avant de transporter le téléviseur.
- Transportez le téléviseur avec le nombre de personnes approprié; un téléviseur de grande taille doit être transporté par au moins deux personnes.
- Lors du transport du téléviseur, le bon emplacement des mains est très important pour votre sécurité, ainsi que pour éviter de causer des dommages.
- Assurez-vous que le téléviseur est entouré d'une ventilation adéquate; reportez-vous à la page 15.
- Pour obtenir une qualité d'image optimale, n'exposez pas l'écran à la lumière directe d'une lampe ou du soleil.
- Évitez d'installer le téléviseur dans une pièce dont le sol et les murs sont d'un matériau réfléchissant.
- Évitez de déplacer le téléviseur d'un endroit froid à un endroit chaud. Un changement soudain de température peut provoquer de la condensation. Ce phénomène peut affecter la qualité de l'image et/ou des couleurs affichées par le téléviseur. Si cela se produit, laissez la condensation s'évaporer complètement avant de mettre le téléviseur sous tension.
Fixer le téléviseur
Sony recommande fortement de prendre les mesures nécessaires pour prévenir le basculement du téléviseur. Des téléviseurs qui ne sont pas fixés solidement peuvent basculer et entraîner des dommages matériels, des blessures corporelles graves ou même mortelles.
Prévenir le basculement du téléviseur
- Fixer solidement le téléviseur à un mur et/ou à un support.
- Ne pas laisser les enfants jouer ou monter sur les meubles et les téléviseurs.
- Éviter de placer ou d'accrocher des objets sur le téléviseur.
- Ne jamais installer le téléviseur sur :
- des surfaces glissantes, instables et/ou inégales.
- un meuble qui peut facilement servir d'escalier, comme une commode à tiroirs.
- Installer le téléviseur où il ne peut pas être tiré, poussé ou renversé.
- Acheminer les cordons d'alimentation CA et les cordons connecteurs afin qu'ils ne soient pas accessibles aux enfants curieux.
Mesures recommandées pour fixer solidement le téléviseur
Tenez compte des mesures suivantes lorsque vous fixez votre téléviseur à une base (non fournie).

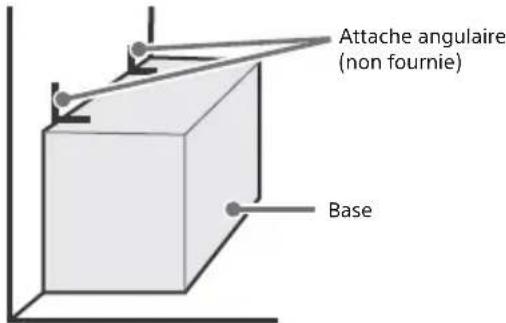

1 Fixer solidement la base du téléviseur.
S'assurer que la base peut supporter adéquatement le poids du téléviseur. Utiliser deux attaches angulaires (non fournies) pour fixer solidement la base. Avec chaque attache angulaire, utiliser la quincaillerie appropriée pour :
- Fixer un côté de l'attache angulaire au poteau mural.
- Fixer l'autre côté à la base.
(non fournie)
Base

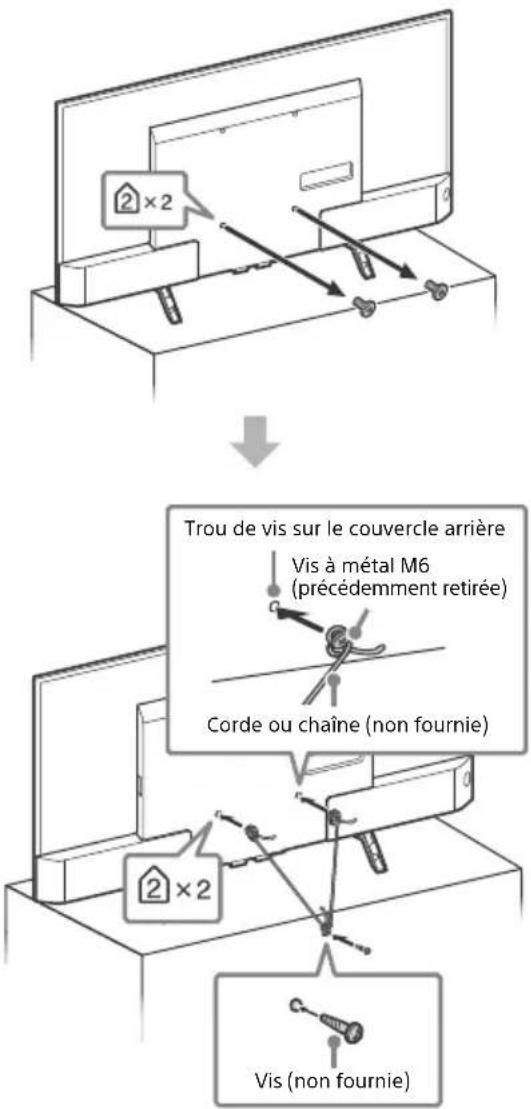

2 Fixer solidement le téléviseur à la base.
Utiliser la quincaillerie optionnelle mentionnée (non fournie) :
- Vis à métal M6 (vissée sur le couvercle arrière du téléviseur).
- Une vis ou l'équivalent (la fixer à la base).
- Une corde ou une chaîne (assez solide pour supporter le poids du téléviseur). Vous assurer qu'il n'y a pas de mou excessif dans la corde ou la chaîne.
Trou de vis sur le couvercle arrière
Vis à métal M6
(précédemment retirée)
Corde ou chaîne (non fournie)
2×2
Vis (non fournie)
La longueur des vis à métal M6 diffère selon le diamètre de la corde ou de la chaîne. Reportez-vous à l'illustration ci-dessous.
Vis M6
Corde ou chaîne
Couvercle arrière du téléviseur

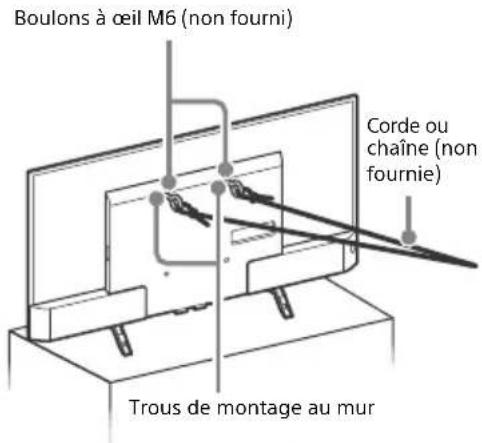

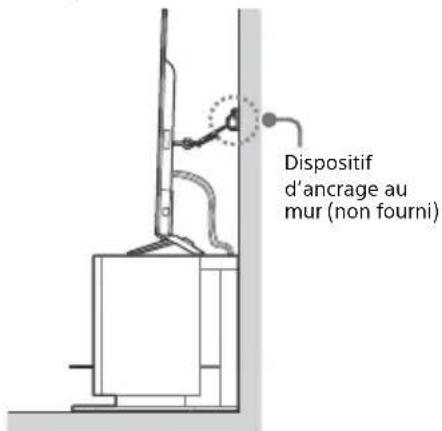

3 Fixer le téléviseur au mur avec des boulons, un dispositif d'ancrage au mur et une chaîne (ou une corde).
Corde ou
chaîne (non
fournie)
Trous de montage au mur
d'ancrage au
mur (non fourni)
Veuillez consulter l'illustration ci-dessous pour connaître la longueur du boulon à œil M6.
8 mm - 12 mm
Couvercle arrière du téléviseur
Remarque
- À la livraison de votre téléviseur, selon le modèle, les vis sont fixées à l'arrière du téléviseur. (Elles sont fixées dans les orifices servant au montage mural.) Veillez à retirer les 2 vis du haut avant de fixer le téléviseur à un mur.
- Fixer solidement le téléviseur à la base sans fixer le téléviseur et la base au mur fournit une protection minimale contre le basculement du téléviseur. Pour une protection additionnelle, suivre toutes les trois mesures recommandées ci-dessus.
Précautions
Entretien de votre téléviseur BRAVIA
La sécurité est très importante. La sécurité étant de première importance, veuillez lire la documentation de sécurité (Feuillet de consignes de sécurité) fournie séparément et vous y conformer.
Débranchez le téléviseur et les appareils raccordés de la prise de courant avant de nettoyer le téléviseur.
- Essuyez l'écran ACL délicatement à l'aide d'un chiffon doux.
- Les taches tenaces peuvent être enlevées à l'aide d'un chiffon légèrement imbibé d'une solution de savon doux et d'eau tiède.
- Si vous utilisez un chiffon prétraité avec un produit chimique, suivez bien les directives indiquées sur l'emballage.
- Ne vaporisez jamais d'eau ou de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures, voire pénétrer dans le téléviseur et l'endommager.
- N'utilisez jamais de solvants corrosifs tels qu'un diluant, de l'alcool ou du benzène pour nettoyer l'appareil.
- Attendez que l'humidité laissée par le nettoyage se soit évaporée avant de rebrancher le téléviseur dans la prise de courant.
- Ne touchez pas au téléviseur si votre main est couverte d'une substance chimique quelconque, telle que de la crème pour les mains ou un écran solaire.
Le téléviseur doit aussi être placé sur une surface stable afin de prévenir son basculement (consultez la page 4). Si vous avez des enfants ou des animaux domestiques, vérifiez régulièrement que le téléviseur est fixé solidement pour une utilisation en toute sécurité.
Recommandation pour une prise de type
F
La partie saillante de la tige centrale du connecteur doit être de moins de 1,5 mm.
1,5 mm max.
(Schéma de référence pour une prise de type F)
Fonctionnalités de l'expérience télévision BRAVIA ^MD en 4K
Nous vous remercions d'avoir choisi Sony! Votre nouveau téléviseur BRAVIA ^MD est la clé d'une « expérience télévision en 4K ». Le présent document vous aidera à préparer votre nouveau téléviseur pour l'utilisation.
Prenez quelques instants pour compléter l'enregistrement de votre téléviseur à l'adresse suivante :
Canada : http://www.sony.ca/fr/registration
États-Unis : http://productregistration.sony.com
Les quatre éléments d'une expérience télévision en 4K
L'installation, la source, le son et la configuration.
1 Installation
Maintenant que vous avez choisi la meilleure technologie qui soit en matière de téléviseurs ACL rétro-éclairés par DEL, veillez à retirer tous les accessoires de l'emballage avant d'installer votre téléviseur.
2 Source
Pour faire l'expérience du niveau de détail incroyable qu'offre votre téléviseur BRAVIA, vous devez vous abonner au service de télévision haute définition.
- Obtenez un signal ou une source en haute définition (4K) en communiquant avec votre fournisseur de services HD.
- Donnez vie à la résolution époustouflante de votre téléviseur Sony Ultra HD 4K avec le Lecteur Media Sony Ultra HD 4K. (La disponibilité dépend des régions)
- Recevez des émissions en HD diffusées sur les ondes par l'intermédiaire d'une antenne de qualité HD branchée directement à l'arrière du téléviseur. Visitez le site http://www.antennaweb.org pour plus de renseignements sur le choix et l'installation d'une antenne.
- Découvrez tout un monde de divertissement maintenant offert en super-haute définition sur les lecteurs Blu-ray Disc ^MC et autres appareils HD de Sony.
3 Son
Complétez l'expérience haute définition avec une chaîne de cinéma maison ambiophonique BRAVIA Sync ^MC ou un récepteur audio-vidéo de Sony.
4 Configuration
Installez votre téléviseur et raccordez vos sources de signal. Reportez-vous à lapage 11 pour des exemples de schémas de connexion. Pour vous aider à obtenir la meilleure qualité d'image possible lors de votre expérience 4K, utilisez des câbles HDMI (High-Definition Multimedia Interface) de Sony.
Pour en savoir plus sur le téléviseur 4K, visitez :
Canada : http://www.sony.ca/fr/hdtv
États-Unis : http://www.sony.com/HDTV
Ce téléviseur affiche tous les types de format d'image en résolution de 3 840 points × 2 160 lignes.
Le tableau ci-dessous indique les formats de haute définition (HD) et de définition standard (SD) pris en charge par les entrées de votre téléviseur BRAVIA.
| CONNECTEUR | VIDEO AUDIO | | Formats pris en charge |
| 4K^*1 | 1080/24p/30p | 1080p^*1 | 1080i | 720/24p/30p | 720p^*1 | 480p | 480i PC* | 2 |
| 4K/HD | HDMI |  | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| Composant |  Y P_B P_R |  Prise audioL/R(G/D) | | | √ | √ | | √ | √ | √ | |
| SD | Vidéo |  Connexion vidéo composite |  Prise audioL/R(G/D) | | | | | | | | √ | |
*1 Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.

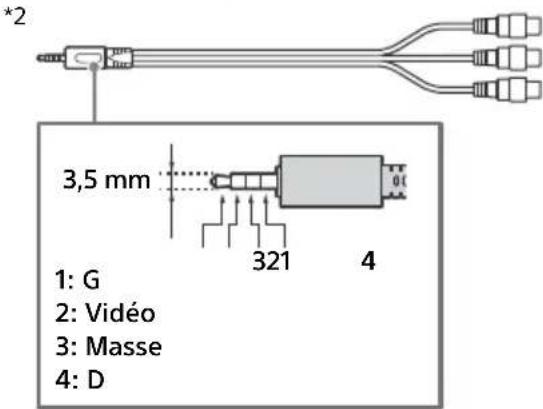

*2 Pour connaître les formats de signal pris en charge en provenance d'un ordinateur, reportez-vous au Manuel d'aide.
Pièces et commandes

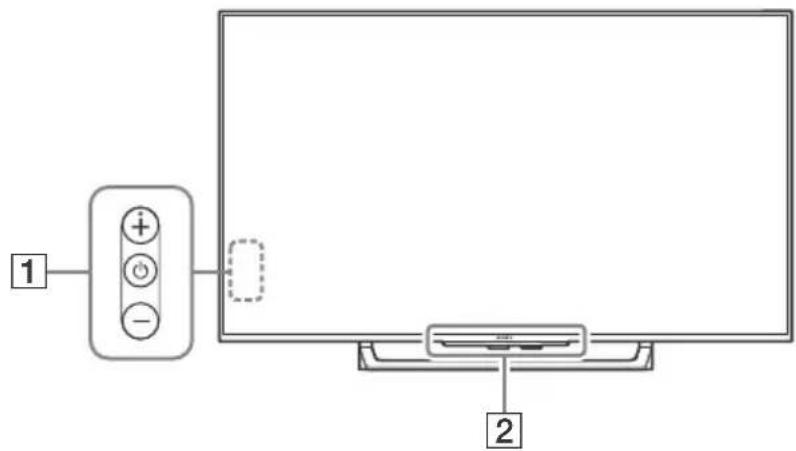

Commandes et indicateurs
+
-
0
+
-
2
Lorsque le téléviseur est éteint,
Appuyez sur ⏻ pour l'allumer.
Lorsque le téléviseur est allumé,
Appuyez longuement sur ⏻ pour l'éteindre.
Appuyez sur ⏻ de façon répétitive pour changer la fonction, puis appuyez sur la touche + ou – pour :
- Régler le volume.
- Sélectionner le canal.
- Sélectionner la source d'entrée du téléviseur.
2 Capteur de télécommande* /
Capteur de lumière\* / LED d'éclairage
La LED d'éclairage s'allume ou clignote en fonction de l'état du téléviseur.
- Blanc
Lors de la mise en marche du téléviseur/l'utilisation du mode sans image/la mise à jour du logiciel, etc.
• C y a n
Lors de la connexion sans fil avec un appareil mobile.
- Ambre
La minuterie est réglée.
Utilisation de la télécommande

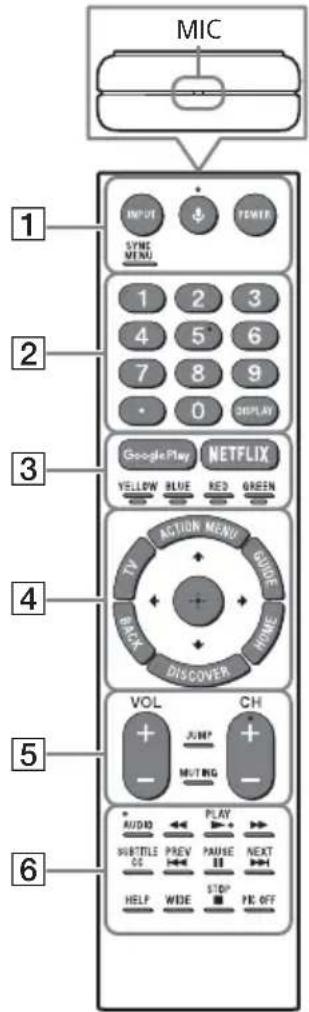

Description des pièces de la télécommande
La forme de la télécommande, l'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région ou pays ou le modèle de téléviseur.
1
INPUT
SYNC MENU
2
1 2 3
4 5 6
7 8 9
0 DISPLAY
3
Google Play
YELLOW BLUE RED GREEN
4
ACTION MENU GUIDE
BACK HOME
DISCOVER
5
VOL CH
+ JUMP -
MUTING -
6
* AUDIO PLAY
SUBTITLE PREV PAUSE NEXT
HELP WIDE STOP KEY OFF
FR
Permet d'afficher et de sélectionner la source d'entrée.
(Micro)
Permet d'utiliser la fonction vocale.
(p. ex., recherche de divers contenus à l'aide de la voix.)
POWER
Permet d'allumer ou éteindre le téléviseur (mode de veille).
Affiche le menu BRAVIA Sync.
2 Touches numériques
Utilisez cette touche avec les touches 0-9 pour sélectionner des canaux numériques.
DISPLAY
Affiche des informations sur le canal/l'émission/l'entrée que vous regardez.
3 Google Play
Permet d'accéder au service « Google Play » en ligne.
NETFLIX (Uniquement pour des régions/pays/modèles de téléviseurs limités)
Permet d'accéder au service « NETFLIX » en ligne.
Touches de couleur
Permet d'exécuter la fonction correspondante à ce moment.
Affiche une liste de fonctions contextuelles.
TV
- Permet de passer à un canal ou une entrée du téléviseur à partir des autres applications.
- Allumez le téléviseur pour afficher la chaîne de télévision ou l'entrée.
GUIDE
Affiche le guide des programmes numérique.
BACK
Permet de retourner à l'écran précédent.
HOME
Affiche le menu d'accueil du téléviseur.
DISCOVER
Ouvre la Barre de contenu pour rechercher un contenu.
+/↓/←/→/ ⊕ (Sélection d'élément/Entrer)
5 VOL +/- (Volume)
Permet de régler le volume.
JUMP
Permet d'alterner entre deux canaux ou entrées. Le téléviseur alterne entre le canal ou l'entrée en cours et le dernier canal ou entrée que vous avez sélectionné.
MUTING
Permet de couper le son. Appuyez de nouveau pour rétablir le son.
CH +/- (Canal)
Permet de sélectionner le canal.
6 AUDIO
Permet de changer la langue de l'émission en cours de visionnement.
◀/▶/▶/◀/■/▶/■
Permet de faire fonctionner les contenus média sur le téléviseur et l'appareil compatible BRAVIA Sync raccordé.
SUBTITLE/CC
Active ou désactive les sous-titres (lorsque la fonction est disponible).
HELP
Affiche le Menu d'aide. Le Manuel d'aide est accessible d'ici.
WIDE
Permet de modifier le format d'écran.
PIC OFF
Permet de désactiver l'image tout en maintenant le son activé.

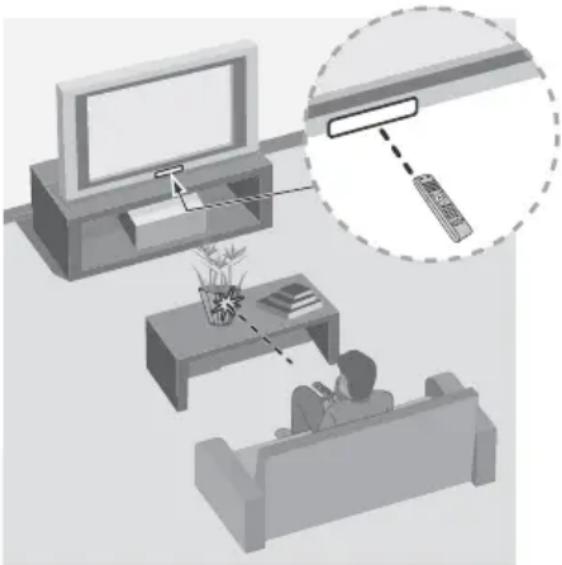

Directives pour la télécommande IR
- Pointez la télécommande en direction du capteur infrarouge du téléviseur.
- Assurez-vous qu'aucun objet ne se trouve entre la télécommande et le capteur infrarouge.
- Les lampes fluorescentes peuvent perturber le fonctionnement de votre télécommande; le cas échéant, éteignez les lampes fluorescentes dans la pièce.
- Si vous éprouvez des difficultés avec la télécommande, réinsérez ou remplacez les piles et assurez-vous qu'elles sont correctement placées dans le logement.

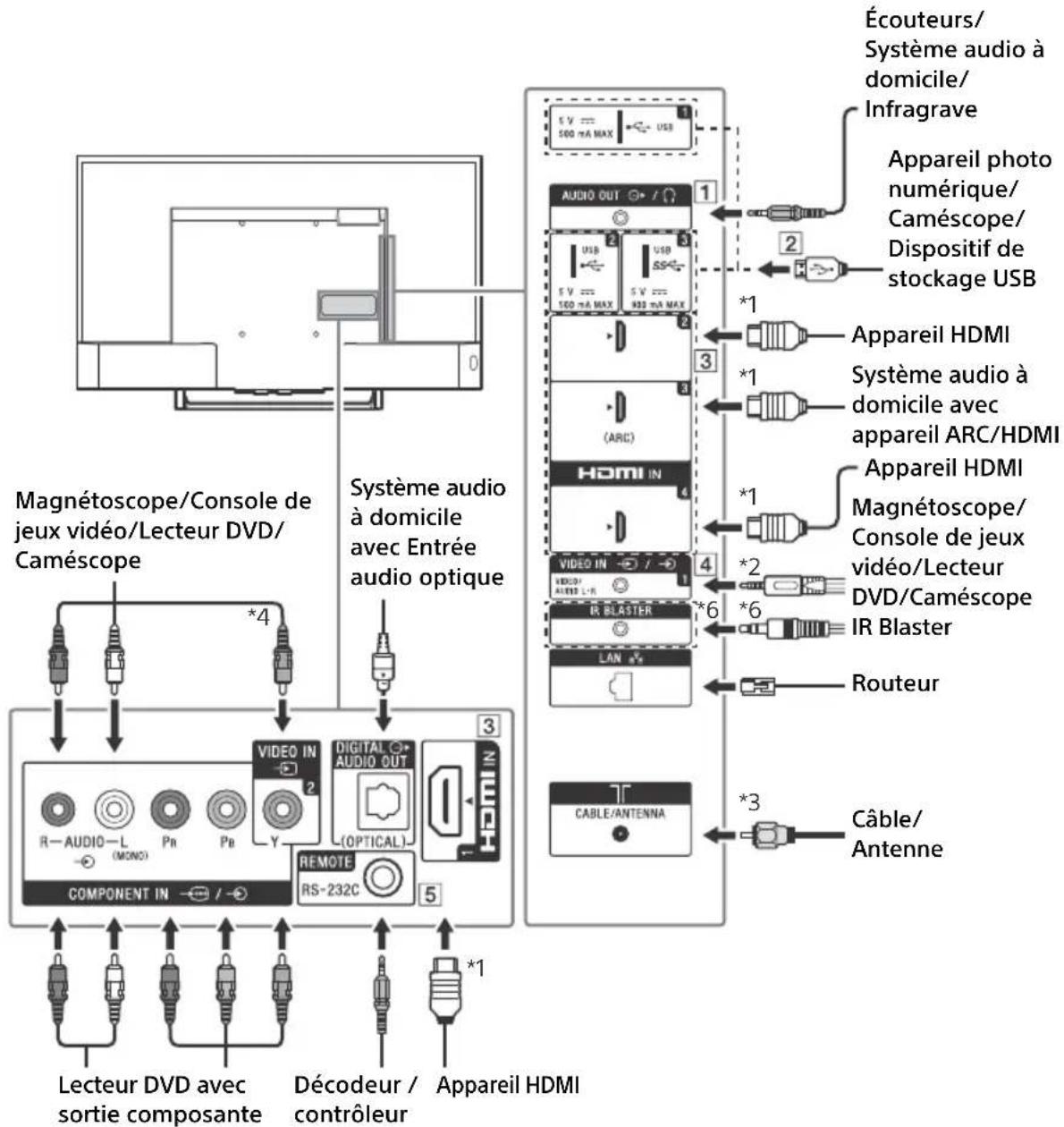

Schéma de connexion
Pour plus d'informations sur les raccordements, reportez-vous au Manuel d'aide (page 2).
Remarque
- Lorsque vous branchez le câble au Câble / Antenne, serrez-le à la main uniquement, car le serrage excessif de la connexion peut endommager le téléviseur.
Caméscope
Système audio à domicile avec Entrée audio optique
Lecteur DVD avec sortie composante
Décodeur / contrôleur
Appareil HDMI
RS-232C
REMOTE
COMPONENT IN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
1 AUDIO OUT ^5
- Pour écouter le son du téléviseur à l'aide de l'appareil raccordé, appuyez sur HOME. Sélectionnez [Paramètres] → [Son] → [Écouteurs/sortie audio], puis sélectionnez l'élément souhaité.
2 USB 1/2, USB3
- Le raccordement d'un appareil USB de grande taille pourrait interférer avec les autres appareils raccordés à proximité.
- Lors du raccordement d'un appareil USB de grande taille, effectuez le raccordement au port USB 1.
3 HDMI IN 1/2/3/4
- Si vous raccordez un système audio numérique compatible avec la technologie Audio Return Channel (ARC), utilisez la prise HDMI IN 3. Sinon, vous devez effectuer une connexion supplémentaire à l'aide de la prise DIGITAL AUDIO OUT (OPTICAL).
4 → /→ VIDEO IN 1
- Pour un raccordement composite, utilisez le câble de rallonge analogique fourni*6.
5 REMOTE RS-232C
- Cette prise permet de recevoir le signal de commande externe.
Elle permet le contrôle étendu du téléviseur à l'aide d'une liaison RS-232C via la prise RS-232C.
RS-232C : Raccordez à la borne RS-232C du contrôleur domestique.
- Assurez-vous de ne pas effectuer le raccordement à un casque d'écoute ou un système audio externe.
- Si l'option [Commande RS232C] est réglée à [Oui], l'option [Réglages de BRAVIA Sync] n'est pas disponible.
< 12 mm
< 21 mm
3,5 mm
1: G
2: Vidéo
3: Masse
4: D
321
4
*4 Lors du raccordement d'un appareil mono, utilisez la prise audio L (MONO) (prise).
*5 Prend en charge la mini prise stéréo à 3 broches uniquement.
*6 Uniquement pour certaines régions/pays/modèles de téléviseurs limités.
Fixer le téléviseur au mur
Le mode d'emploi de ce téléviseur montre les étapes de préparation de l'installation du téléviseur avant de l'installer au mur.
Votre téléviseur peut être installé au mur avec un support de fixation murale (non fourni) dès sa sortie de l'emballage. Il se peut que le support de table soit fixé au téléviseur, dans ce cas, vous devez d'abord démonter le support de table du téléviseur; reportez-vous à la page 14 (Démonter le support de table du téléviseur).
Préparez le téléviseur pour l'installation du support de fixation murale avant d'effectuer le raccordement des câbles.
Pour des raisons de sécurité et de protection du produit, Sony recommande fortement que l'installation de votre téléviseur sur le mur soit effectuée par un professionnel qualifié. N'essayez pas de l'installer vous-même.
- Suivez le guide d'instructions fourni avec le support de fixation murale pour votre modèle. Une certaine expertise est nécessaire pour l'installation de ce téléviseur, en particulier en ce qui concerne la solidité du mur en relation avec le poids de l'appareil.
- La longueur des vis pour le support de fixation murale diffère selon l'épaisseur du support de fixation murale. Reportez-vous à l'illustration ci-dessous.
8 mm - 12 mm
Support de fixation murale
Couvercle arrière du téléviseur
- Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr jusqu'à ce que vous soyez prêt à fixer le support de table. Gardez les vis hors de la portée des jeunes enfants.
Remarque
- Lisez le Feuillet de consignes d'utilisation et de sécurité fourni pour plus de renseignements sur l'utilisation en toute sécurité.
Retrait des vis à l'arrière du téléviseur
XBR-49X800D
XBR-43X800D
2 × 2
Démonter le support de table du téléviseur
Démonter le support de table du téléviseur, retirer les vis
- N'enlevez pas le support de table pour aucune raison autre que l'installation des accessoires correspondants sur le téléviseur.
- Assurez-vous que le téléviseur est en position verticale avant de l'allumer. Pour éviter des irrégularités de l'uniformité de l'image, ne pas allumer le téléviseur avec l'écran ACL vers le bas.
- Pour fixer de nouveau le support de table, veillez à utiliser les vis (que vous avez enlevées précédemment) dans les mêmes orifices à l'arrière du téléviseur.
Installation du téléviseur contre un mur ou dans un endroit fermé
Assurez-vous que l'air circule adéquatement autour du téléviseur. Tel qu'illustré, laissez suffisamment d'espace autour du téléviseur.
Installation sur support
(4 pouces)
30 cm
(11 7/8 pouces)
10 cm
(4 pouces)
6 cm
(2 3/8 pouces)
Laissez au moins cet espace autour du téléviseur.
FR

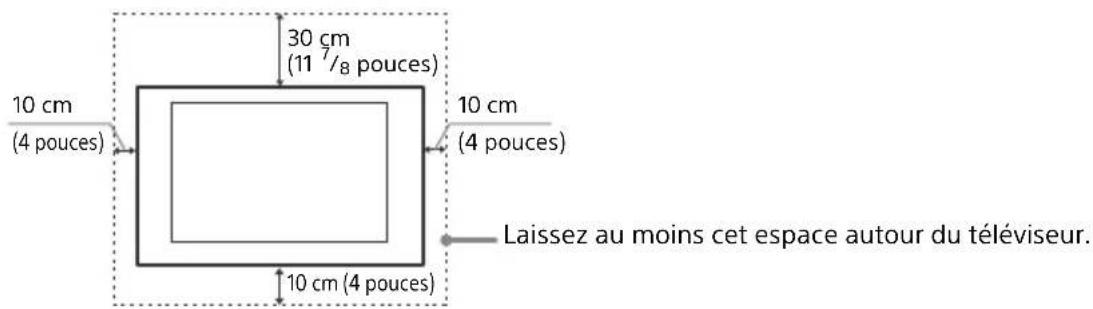

Installation au mur
(11 7/8 pouces)
10 cm
(4 pouces)
10 cm
(4 pouces)
10 cm (4 pouces)
Laissez au moins cet espace autour du téléviseur.

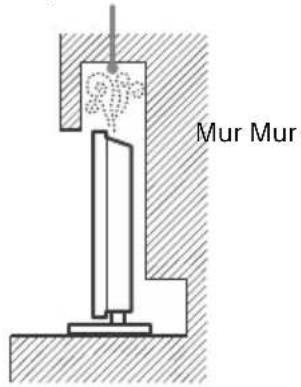

N'installez jamais le téléviseur de la manière suivante :
La circulation d'air est bloquée.
La circulation d'air est bloquée.
- Une ventilation inadéquate peut surchauffer le téléviseur et causer des dommages ou déclencher un incendie.
Dépannage
Afin de maintenir à jour le logiciel de votre téléviseur, il est nécessaire de télécharger les informations de logiciel les plus récentes via le système de diffusion numérique ou Internet, pour ensuite mettre à jour le logiciel. Sélectionnez [Mettre à niveau] pour démarrer une mise à jour du logiciel. La LED d'éclairage clignote en blanc pendant la mise à jour du logiciel. L'écran suivant avec [Updating...] (Mise à jour en cours...) apparaîtra pendant la mise à jour du logiciel.
Ne débranchez pas le cordon d'alimentation CA pendant la mise à jour du logiciel. Sinon, la mise à jour du logiciel pourrait ne pas s'effectuer complètement, ce qui risquerait de causer un problème de fonctionnement du logiciel.
Les mises à jour du logiciel peuvent prendre jusqu'à 30 minutes. Si vous ne souhaitez pas mettre à jour le logiciel automatiquement, appuyez sur HOME et sélectionnez [Aide] → [Mise à jour du logiciel] → [Téléchargement auto du logiciel] → [Non].
Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de marche de la télécommande ou du téléviseur, car l'initialisation du système prend du temps. Attendez environ 1 minute, puis utilisez-le normalement. Lorsque vous allumez le téléviseur en appuyant sur la touche de marche de la télécommande ou du téléviseur, il faut un certain temps avant que la LED d'éclairage s'éclaire et que la télécommande soit fonctionnelle.
Lorsque la LED d'éclairage clignote en rouge, comptez combien de fois elle clignote (un intervalle de 3 secondes entre les clignotements).
Si la LED d'éclairage clignote en rouge, réinitialisez le téléviseur en débranchant le cordon d'alimentation CA pendant deux minutes, puis allumez le téléviseur.
Si le problème persiste, contactez le Service à la clientèle Sony (coordonnées indiquées sur la couverture de ce document) en indiquant le nombre de fois que la LED d'éclairage clignote en rouge (l'intervalle de temps est de 3 secondes). Débranchez le cordon d'alimentation CA puis communiquez avec le service à la clientèle de Sony.
Lorsque la LED d'éclairage ne clignote pas, vérifiez les éléments suivants.
Vous pouvez également vous reporter à la section de dépannage dans le Manuel d'aide ou effectuer l'autodiagnostic en sélectionnant [Aide] → [Autodiagnostic]. Si le problème persiste, communiquez avec le service à la clientèle de Sony (coordonnées indiquées sur la couverture de ce document).
Problèmes et solutions
Il n'y aucune image (l'écran est noir) et aucun son.
• Vérifiez la connexion de câble/antenne.
- Branchez le téléviseur à l'alimentation CA, puis appuyez sur la touche ⏻ du téléviseur ou POWER de la télécommande.
Impossible de syntoniser certaines émissions.
• Vérifiez la connexion de câble/antenne.
La télécommande ne fonctionne pas.
- Remplacez les piles.
Vous avez oublié le mot de passe de la fonction [Verrouillage parental (diffuseur)].
- Entrez le code NIP 4357. Mettez le code NIP à jour en sélectionnant [Paramètres] → [Verrouillage parental (diffuseur)] → [Modif. mot de passe].
Le téléviseur et les objets qui l'entourent deviennent chauds au toucher.
- Lorsque le téléviseur est utilisé pendant une longue période, le téléviseur et les objets qui l'entourent peuvent devenir chauds au toucher. Il ne s'agit pas d'un problème de fonctionnement du téléviseur.
- Allumez le téléviseur. Vous pouvez réinitialiser le téléviseur aux réglages d'usine en appuyant sur HOME, puis en sélectionnant [Paramètres] → [Stockage et réinitialisation] → [Rétablir config. par défaut].
AVERTISSEMENT : La réinitialisation effacera tous vos réglages personnalisés, y compris le réglage [Verrouillage parental (diffuseur)].
- Pour plus de sécurité, assurez-vous d'effacer toutes les données à caractère personnel et informations relatives à votre compte avant de vous défaire de votre téléviseur ou de le vendre à un tiers, en procédant à la désynchronisation/désinscription, déconnexion et désactivation de tous les services de réseau et en rétablissant les paramètres d'usine du téléviseur.
L'audio ou la vidéo ne répond pas, l'écran est vide, ou le téléviseur ne répond pas aux touches de commande du téléviseur ni de la télécommande.
- Effectuez une simple réinitialisation du téléviseur en débranchant le cordon d'alimentation CA pendant deux minutes, puis en le rebranchant.
Les touches ⏻, +, et – ne peuvent pas être placées sur le téléviseur.
- Reportez-vous à l'illustration ci-dessous pour connaître l'emplacement des touches sur le téléviseur.
Arrière du téléviseur
La LED d'éclairage s'allume.
- Si vous ne souhaitez pas que la LED d'éclairage s'allume, vous pouvez désactiver cette dernière.
Appuyez sur HOME, puis sélectionnez [Paramètres] → [LED d'éclairage] → [Non].
Impossible de se connecter à un routeur sans fil par WPS (Wi-Fi Protected Setup).
- Si vous utilisez la sécurité WEP, sélectionnez [Facile] → [Wi-Fi] → [Connector par liste de balayage]. Ensuite, sélectionnez le nom du réseau (SSID) auquel vous souhaitez vous connecter.
Impossible de trouver le nom de réseau requis dans la configuration de réseau.
- Sélectionnez [[Entrée manuelle]] et appuyez sur pour entrer le nom de réseau.
Spécifications
Système
Système de télévision
NTSC : Norme de télévision en Amérique
ATSC (8VSB terrestre) : 8VSB conforme avec
ATSC
QAM sur le câble : ANSI/SCTE 07 2000
(n'inclut pas la fonctionnalité CableCARD)
Plages de canaux
Analogique terrestre : 2 - 69 / Numérique
terrestre : 2 - 69
Câble analogique : 1 - 135 / Câble
numérique : 1 - 135
Système de l'écran
Écran ACL (affichage à cristaux liquides), Rétroéclairage LED
Puissance des haut-parleurs
10 W + 10 W
Technologie sans fil
Protocole IEEE802.11ac/a/b/g/n Bluetooth version 4.1
Connecteurs d'entrée et de sortie
CABLE/ANTENNA
Borne extérieure de 75 ohms pour entrées RF
→ / → VIDEO IN 1
Entrée vidéo/audio (mini-prise)
COMPONENT IN
YPBPR (vidéo composante) : 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i
Entrée Audio (prise phono)
→ VIDEO IN 2
Entrée Vidéo (tige phono commune avec entrée Y)
HDMI IN 1/2/3/4 (Prend en charge la résolution 4K, compatible HDCP 2.2)
Vidéo :
4096 × 2160p (60 Hz)* ^1 * ^2 , 4096 × 2160p (24 Hz)* ^1 , 3840 × 2160p (60 Hz)* ^2 , 3840 × 2160p (24, 30 Hz), 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, formats Ordinateur *1 3840 × 2160p s'affiche lorsque 4096 × 2160p est reçu en entrée *2 HDMI IN 2 / 3 seulement.
Audio : 5,1 canaux lineaires PCM : 32, 44,1, 48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24 bits, Dolby Digital, Dolby Digital Plus et DTS
ARC (Audio Return Channel) (HDMI IN 3 seulement)
(Deux canaux linéaires PCM, Dolby Digital, Dolby Digital Plus, DTS)
Prise optique numérique (Deux canaux linéaires PCM, Dolby Digital, DTS)
AUDIO OUT Ⓗ /Ω (mini-prise stéréo)
Sortie audio, Écouteur, Infragrave
1, 2, 3 SS
Les ports USB 1 et 2 prennent en charge la connectivité USB haute vitesse (USB2.0). Le port USB 3 prend en charge la connectivité USB super vitesse (USB3.0).
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion peut varier selon l'environnement réseau. Le débit 10BASE-T/100BASE-TX et la qualité de la communication ne sont pas garantis pour ce téléviseur.)
Réseau domestique
Reportez-vous au Manuel d'aide pour connaître les formats pris en charge.
- C + DC IN 19.5 V (modèles avec
adaptateur CA fourni uniquement)
Entrée adaptateur CA (19,5 V CC)
REMOTE
RS-232C, mini-prise
Cette prise permet de recevoir le signal de commande externe.
IR BLASTER ^*1
Entrée du câble IR Blaster (mini-prise)
Autres
Accessoires en option
Infragrave sans fil : SWF-BR100
Température de service
0^ C - 40^ C (32°F - 104°F)
Alimentation et autres
Alimentation
sauf modèle avec adaptateur CA fourni
110 V - 240 V CA, 50/60 Hz (États-Unis/
Canada 120 V CA, 60 Hz)
modèles avec adaptateur CA fourni
uniquement
19,5 V CC avec adaptateur CA
Caractéristiques nominales : 110 V - 240 V
CA, 50/60 Hz (États-Unis/Canada 120 V CA,
60 Hz)
Consommation d'énergie
en cours d'utilisation
XBR-49X800D : 114 W
XBR-43X800D : 126 W
en veille ^*2
Moins de 0,50 W pour les modèles 120 V CA et moins de 0,50 W pour les modèles 240 V CA
Taille de l'écran (mesurée en diagonale) (Environ)
XBR-49X800D : 48,5 pouces (classe 49")
XBR-43X800D : 42,5 pouces (classe 43")
Résolution de l'écran
3 840 points (horizontal) × 2 160 lignes (vertical)
Puissance de sortie
USB 1
5 V, = 500 mA MAX
USB 2
5 V, 500 mA MAX
USB 3
5 V, =900 mA MAX
Dimensions (Environ)
avec support
XBR-49X800D : 1 093 × 686 × 216 mm / 43 ^1 / _8
× 27 ^1/8 × 8 ^5/8 pouces
XBR-43X800D : 960 × 612 × 216 mm / 37 ^7 / _8
× 24 ^1/8 × 8 ^5/8 pouces
sans support
XBR-49X800D : 1 093 × 639 × 44 mm / 43 ^1/8
× 25 ^1/4 × 1 ^3/4 pouces
XBR-43X800D : 960 × 564 × 45 mm / 37 ^7/8
× 22 ^1/4 × 1 ^13/16 pouces
schéma des trous pour la fixation murale
XBR-49X800D : 200 × 300 mm
XBR-43X800D : 100 × 200 mm
taille des vis de fixation murale (mm)
M6 (longueur : voir le diagramme sur page 13.)
Poids (Environ)
avec support
XBR-49X800D : 14,2 kg / 31,3 lb.
XBR-43X800D : 13,2 kg / 29,1 lb.
sans support
XBR-49X800D : 13,2 kg / 29,1 lb.
XBR-43X800D : 12,3 kg / 27,1 lb.
*1 Uniquement pour certaines régions/pays/modèles de téléviseurs limités.
*2 La consommation d'énergie en mode de veille augmente lorsque votre téléviseur est connecté au réseau.
Remarque
- La disponibilité des accessoires en option dépend des régions/pays/modèles de téléviseurs/stocks.
- La conception des produits et les caractéristiques techniques peuvent changer sans préavis.
- Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays ou régions.
- Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques de commerce de Dolby Laboratories.
- « B R A V I A BRAVIA, S-Force, Motionflow, BRAVIA Sync et Mont des marques de commerce ou des marques déposées de Sony Corporation.
- Les noms Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, le logo Gracenote et la mention « Powered by Gracenote » sont des marques de commerce ou des marques déposées de Gracenote aux États-Unis et/ou dans d'autres pays.
- Opera® Devices SDK de Opera Software ASA. Copyright 1995-2015 Opera Software ASA. Tous droits réservés.
- Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup et le logo Wi-Fi CERTIFIED sont des marques de commerce ou des marques déposées de la Wi-Fi Alliance.
- Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, et DTS et son symbole ensemble sont des marques déposées, et DTS Digital Surround est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.
- QuickSet et le logo QuickSet sont des marques de commerce d'Universal Electronics Inc. Portions © UEI 2000-2015
- Le symbole et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. ; toute utilisation de ces marques par Sony Corporation est soumise à une licence. Les autres marques déposées et appellations commerciales sont la propriété de leurs détenteurs respectifs.
- TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
- L e l o g o U S B - I F SuperSpeed USB Trident est une marque déposée d'USB Implementers Forum, Inc. SS
Résolution réelle: 3 840 x 2 160 pixels.
gracenote.
Opera
dts®
Digital Surround
Bluetooth®
TUXERA
YOUR DATA - WHERE YOU WANT IT
| Pour votre commodité |
| Enregistrement en ligne : | Faire en sorte de compléter l'enregistrement de votre téléviseur.Canada http://www.sony.ca/fr/registrationÉtats-Unis http://productregistration.sony.com |
| Mise à jour du logiciel : | Votre téléviseur est en mesure de recevoir des mises à jour logicielles. Pour obtenir les renseignements les plus à jour sur les mises à jour du logiciel de votre téléviseur, visitez :Canada http://support.sony.ca/frÉtats-Unis http://www.sony.com/tvsupportREMARQUE : Si votre téléviseur est connecté à Internet, vous pouvez vérifier les mises à jour du logiciel en sélectionnant [Aide], [Mise à jour du logiciel], puis [Vérifier les mises à jour du logiciel]. |

