MODE D'EMPLOI VW742RVS ETNA

Instelling Hoeveelheid glansspoelmiddel (ml) D1 1,2 D2 2,4 D3 3,6 D4 4,8 D5 6,0

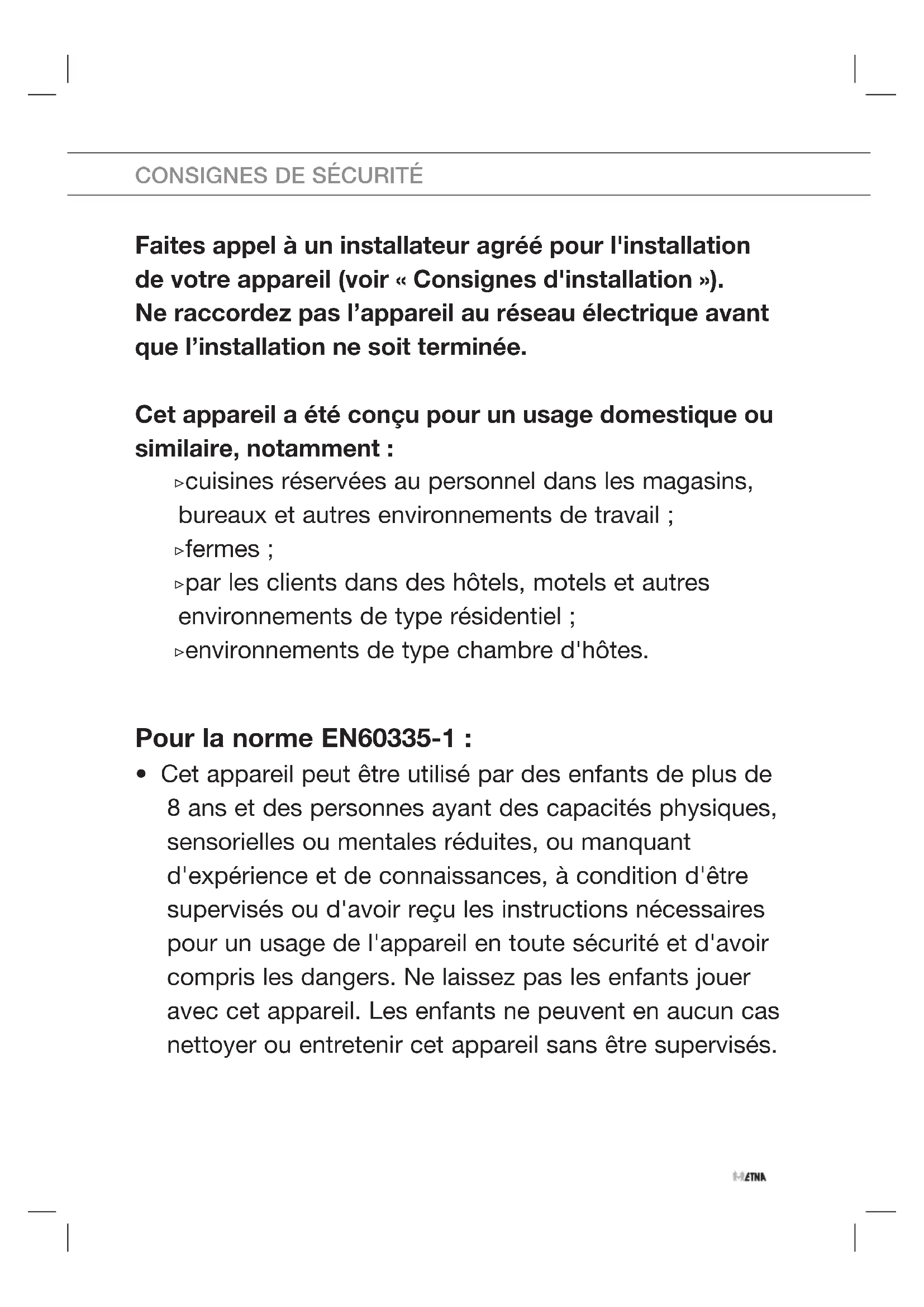

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à condition d'être supervisés ou d'avoir reçu les instructions nécessaires pour un usage de l'appareil en toute sécurité et d'avoir compris les dangers. Ne laissez pas les enfants jouer avec cet appareil. Les enfants ne peuvent en aucun cas nettoyer ou entretenir cet appareil sans être supervisés. CONSIGNES DE SÉCURITÉPour la norme IEC60335-1 :

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins d'être supervisées ou d'avoir reçu les instructions nécessaires pour l'usage de l'appareil par une personne responsable de leur sécurité.

• Les matériaux d'emballage peuvent présenter un danger pour les enfants !

• Cet appareil est destiné à un usage intérieur domestique uniquement.

• Pour vous protéger contre le risque de décharge électrique, abstenez-vous d'immerger l'appareil, le cordon ou la fiche dans de l'eau ou tout autre liquide.

• Débranchez l'appareil avant toute opération de nettoyage et d'entretien de l'appareil.

• Utilisez un chiffon doux légèrement imbibé d'une solution d'eau et de savon doux, puis essuyez à nouveau à l'aide d'un chiffon sec. Instructions de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique et ainsi réduit le risque de décharge électrique. Cet appareil est équipé d'une fiche de terre.

• La fiche doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux. CONSIGNES DE SÉCURITÉ• Tout branchement inapproprié de la fiche de mise à la terre de l'équipement peut entraîner un risque de décharge électrique.

• Vérifiez avec un électricien qualifié ou un représentant du service après-vente si vous avez un quelconque doute quant à la mise à la terre correcte de l'appareil.

• Ne modifiez pas la fiche fournie avec l'appareil si celle- ci n'est pas compatible avec la prise.

• Faites installer une prise appropriée par un électricien qualifié.

• N'utilisez pas la porte ou le panier du lave-vaisselle de manière abusive, et abstenez-vous de vous asseoir ou de monter sur la porte ou le panier.

• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l'enceinte ne sont pas correctement installés.

• Ouvrez la porte avec précaution si le lave-vaisselle est en marche, en raison du risque de projection d'eau.

• Ne déposez pas d’objets lourds ou ne montez pas sur la porte lorsqu’elle est ouverte. L’appareil pourrait basculer. Lorsque vous chargez le lave-vaisselle : ▷ Placez les objets coupants de façon à ce qu’ils ne puissent pas endommager le joint de la porte. ▷ Attention ! Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier avec la pointe orientée vers le bas ou placés en position horizontale. CONSIGNES DE SÉCURITÉ• Certains produits de lavage pour lave-vaisselle sont très alcalins et peuvent s'avérer extrêmement dangereux en cas d’ingestion. Évitez tout contact avec la peau et les yeux et tenez les enfants éloignés du lave-vaisselle lorsque la porte est ouverte.

• Vérifiez que le distributeur de détergent en poudre est vide à la fin du cycle de lavage.

• Ne lavez pas d’articles en plastique au lave-vaisselle à moins qu’ils portent la mention « Lavable au lave- vaisselle » ou mention équivalente.

• Si un article ne porte aucune mention, vérifiez les recommandations du fabricant.

• Utilisez uniquement des produits de lavage et des liquides de rinçage recommandés pour un usage dans un lave-vaisselle automatique.

• N’utilisez jamais de savon, de détergent à lessive ou de liquide à vaisselle dans votre lave-vaisselle.

• Ne laissez pas la porte ouverte afin d'éviter le risque de trébuchement.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son technicien d’entretien ou un personnel qualifié pour éviter tout danger.

• Pendant l’installation, abstenez-vous de plier ou d’écraser le câble d’alimentation de manière excessive ou dangereuse.

• N'interférez pas avec les commandes.

• L’appareil doit être raccordé à la vanne d'arrivée d'eau au moyen d'un kit de raccordement neuf. Ne réutilisez jamais d'anciens kits.

• Pour économiser l'énergie, l'appareil passe automatiquement en mode Veille après un certain temps sans activité.

CONSIGNES DE SÉCURITÉFR 3

SOMMAIRE Votre lave-vaisselle Introduction 4 Utilisation de votre lave-vaisselle Description 5 Démarrage rapide 5 Panneau de commande 6 Adoucisseur d'eau 8 Ajout de sel régénérant 9 Préparation et chargement des plats 10 Fonction du liquide de rinçage et du produit de lavage pour lave-vaisselle 14 Remplissage du réservoir de liquide de rinçage 15 Remplissage du distributeur de produit de lavage 16 Programmation du lave-vaisselle Tableau des cycles de lavage 17 Démarrage d'un cycle de lavage 18 Changement de programme en cours de cycle 18 Vous avez oublié d'ajouter de la vaisselle ? 19 Ouverture automatique 19 Entretien Système de filtration 20 Nettoyage des bras d'aspersion 21 Prendre soin du lave-vaisselle 22 Nettoyage de la porte 23 Erreurs Que dois-je faire si... 24 Tableau des erreurs 24 Fiche de données techniques 27 Chargement des paniers selon la norme EN50242 29 Votre lave-vaisselle et l'environnement Mise au rebut 32FR 4 Introduction Vous avez décidé d'acheter un lave-vaisselle Etna. La souplesse et la simplicité optimales de l’utilisation sont les principes qui ont guidé son développement. Ce manuel indique comment utiliser votre lave-vaisselle de façon optimale. En plus des informations relatives au fonctionnement de l'appareil, vous y trouverez des renseignements de base susceptibles d’en faciliter l’utilisation. Il contient également des conseils d'entretien. Les consignes de sécurité à observer durant l'installation sont incluses dans le guide d'installation s'adressant principalement à l'installateur. Lisez attentivement ce manuel avant toute utilisation de l'appareil et rangez-le en lieu sûr afin que tout utilisateur ultérieur puisse également bénéficier des informations qu'il contient. VOTRE LAVE-VAISSELLEFR 5

UTILISATION DE VOTRE LAVE-VAISSELLE

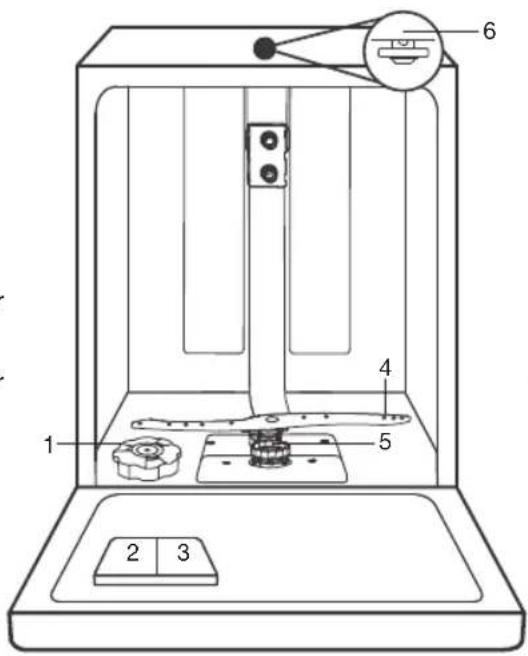

Description Les caractéristiques et l'apparence des paniers de chargement et du panier à couverts peuvent varier selon votre modèle.

2. Distributeur de produit

3. Réservoir de liquide

4. Bras d'aspersion inférieur

5. Système de filtration

6. Bras d'aspersion supérieur

8. Bras d'aspersion supérieur

9. Support pour tasses

10. Panier supérieur

11. Panier inférieur

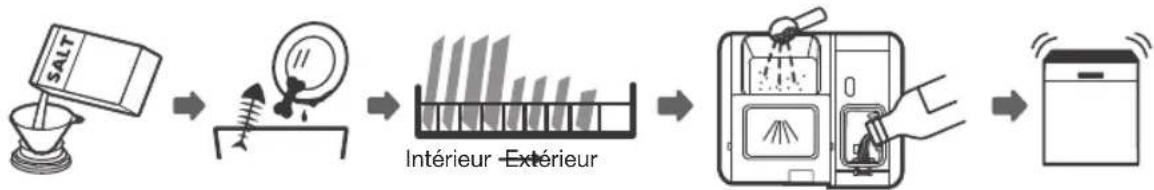

Démarrage rapide Veuillez lire le contenu correspondant dans ce manuel pour de plus amples détails sur le mode de fonctionnement. Intérieur Extérieur

1. Régler l'adoucisseur d'eau/remplir le réservoir de sel.

2. Enlever les gros résidus d'aliments sur les couverts/la vaisselle.

3. Charger les paniers.

4. Remplir le distributeur de produit de lavage et le réservoir de liquide de rinçage.

5. Sélectionner et lancer un cycle de lavage.

Fonctionnement 1 Marche/ Arrêt Appuyez sur cette touche pour allumer votre lave-vaisselle, l'écran s'allume. 2 < > Appuyez sur ces touches pour sélectionner le programme de lavage approprié. Le voyant correspondant s'allume. 3 Démarrage différé -/+ Appuyez sur ces touches pour programmer un démarrage différé (jusqu'à 24 heures). Chaque pression sur la touche (+) permet de différer le démarrage par incrément d’une heure. Appuyez tout d’abord sur la touche (-) et le démarrage différé est programmé immédiatement à la durée maximale de 24 heures. 4 Fonction Appuyez sur cette touche pour sélectionner une fonction. Le voyant correspondant s'allume. 5 Alt Appuyez sur cette touche pour laver spécifiquement la charge dans le panier sélectionné. Vous ne devez pas attendre que le lave-vaisselle soit complètement chargé. Le voyant correspondant s'allume. Voyants 6 Indicateur de pro- gramme Auto Détection de lavage automatique pour la vaisselle légèrement, normalement ou très sale, avec ou sans résidus d’aliments secs. Un capteur détecte le degré de salissure de l'eau dans l'appareil et règle automatiquement la température et la durée du programme. Hygiène Lorsque cette option est sélectionnée, la température de l'eau s'élève à 70 °C pour une désinfection à haute température. Normal Pour les charges normalement sales telles que : cocottes, assiettes, verres et casseroles légèrement sales. ECO Programme standard pour les charges normalement sales telles que : cocottes, assiettes, verres et casseroles légèrement sales.FR 7 6 Indicateur de pro- gramme Verre Pour la vaisselle et les verres légèrement sales. 90 min Pour les charges normalement sales nécessitant un lavage rapide. Rapide Un cycle rapide pour la vaisselle légèrement sale ne nécessitant pas de séchage. Autonettoyant Ce programme exécute un autonettoyage efficace du lave-vaisselle. 7 Indicateur d'aver- tissement Liquide de rinçage Lorsque ce voyant s'allume, cela signifie que le niveau du liquide de rinçage est bas et qu'il faut remplir le réservoir. Sel Lorsque ce voyant s'allume, cela signifie que le lave-vaisselle manque de sel et qu'il faut remplir le réservoir. Robinet d'eau Lorsque ce voyant s'allume, cela signifie que le robinet d'eau est fermé. 8 Voyants

fonction Lavage ultra intensif Pour laver la vaisselle très sale et éliminer les saletés plus tenaces. Cette fonction est uniquement disponible avec les programmes Intensif, Normal, ECO, Verre et 90 min. Extra séchage Pour sécher la vaisselle avec encore plus d'efficacité. Cette fonction est uniquement disponible avec les programmes Intensif, Normal, ECO, Verre et 90 min. Express Réduit la durée du programme. Économie d'énergie Si vous avez peu de vaisselle à laver, vous pouvez opter pour le programme demi-charge. Cette fonction est uniquement disponible avec les programmes Intensif, Normal, ECO, Verre et 90 min. 9 Indicateur Alt Supérieur Lorsque vous sélectionnez Supérieur, la charge lavée est celle spécifiquement située dans le panier supérieur. Inférieur Lorsque vous sélectionnez Inférieur, la charge lavée est celle spécifiquement située dans le panier inférieur. Affichage

Pour afficher le temps restant, le démarrage différé, les codes de panne, etc.

• La dureté de l'eau varie d’un endroit à l’autre. Si de l’eau dure est utilisée dans le lave- vaisselle, des dépôts se formeront sur les plats et les ustensiles.

• L’appareil est équipé d’un adoucisseur spécial qui utilise un réservoir à sel spécialement conçu pour éliminer le calcaire et les minéraux présents dans l’eau. Réglage de la consommation de sel Le lave-vaisselle est conçu pour permettre d’ajuster la quantité de sel consommée en fonction de la dureté de l’eau utilisée. Ceci dans le but d’optimiser et de personnaliser le niveau de consommation de sel. Veuillez suivre les étapes suivantes pour ajuster la consommation de sel.

1. Allumez l'appareil ;

2. Appuyez sur la touche Programme > pendant plus de 5 secondes pour accéder au mode

de réglage de l’adoucisseur d’eau dans les 60 secondes après la mise en marche de l'appareil ;

3. Appuyez sur la touche Programme > pour sélectionner le réglage correspondant à la dureté

de l’eau de votre commune. À chaque pression de la touche, les réglages se succèdent comme suit : H3->H4->H5->H6>H1->H2->H3 ;

4. Appuyez sur la touche Marche/arrêt pour confirmer le réglage et terminer le mode de

réglage. Tableau de la dureté de l’eau Ajustez la consommation de sel conformément au tableau ci-dessous : Dureté de l'eau ºClarke ºdH mmol/l Réglage à l'écran Consommation de sel régénérant (grammes/cycle)

Le réglage usine : H3 (EN 50242) Renseignez-vous auprès de la compagnie locale de distribution d’eau pour connaître la dureté de votre eau d'alimentation.FR 9

UTILISATION DE VOTRE LAVE-VAISSELLE

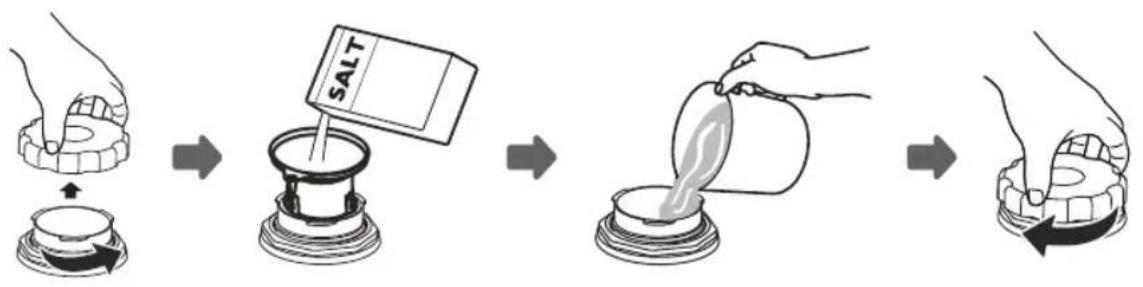

Ajout de sel régénérant

1. Dégagez le panier inférieur, puis dévissez le bouchon du réservoir.

2. Placez l'extrémité de l'entonnoir (fourni) dans le réservoir.

3. Remplissez le réservoir de sel jusqu'au niveau maximal. Il est normal qu’une petite quantité

d’eau s’écoule du réservoir de sel.

4. Lorsque le réservoir est plein, revissez le bouchon (serrez-le fermement).

5. Le voyant d'avertissement du sel s’éteint une fois que le réservoir est rempli.

6. Lancez un programme de lavage sitôt après le remplissage du réservoir de sel (de

préférence un programme court), sans quoi l'eau salée risque d'endommager le système de filtre, la pompe et d'autres pièces importantes de l’appareil. Ces dommages ne sont pas couverts par la garantie. Remarque ! Réapprovisionnez uniquement le réservoir de sel lorsque le voyant d'avertissement du sel s’allume sur le panneau de commande. Il se peut que le voyant reste allumé même si le réservoir est plein, tout dépend de la vitesse de dissolution du sel dans l'eau. Si du sel a débordé, lancez le programme Trempage ou Rapide pour l’éliminer.FR 10 Préparation et chargement des plats

• Envisagez l’achat d’ustensiles lavables au lave-vaisselle.

• Pour la vaisselle fragile, sélectionnez le programme avec la température la plus basse possible.

• Afin d'éviter tout dommage, ne sortez pas les verres et les couverts du lave-vaisselle sitôt après la fin du programme. Les couverts et plats suivants ne conviennent pas au lavage au lave-vaisselle : ▷ Couverts avec un manche en bois, en corne de Chine ou en nacre ▷ Objets en plastique ne résistant pas à la chaleur ▷ Couverts anciens comportant des éléments collés ne résistant pas à la chaleur ▷ Couverts ou plats contrecollés ▷ Vaisselle en étain ou en cuivre ▷ Verres en cristal ▷ Ustensiles en acier susceptibles de rouiller ▷ Plateaux en bois ▷ Éléments en fibres synthétiques Les couverts et plats suivants conviennent de manière limitée au lavage au lave-vaisselle : ▷ Certains types de verres peuvent ternir après de nombreux cycles de lavage ▷ Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage ▷ Les modèles émaillés peuvent ternir s’ils sont lavés fréquemment en machine Recommandations pour le chargement du lave-vaisselle Enlevez les gros résidus alimentaires. Faites tremper les casseroles contenant des résidus carbonisés. Il n’est pas nécessaire de rincer la vaisselle sous l'eau du robinet. Vous obtiendrez les meilleurs résultats de votre lave-vaisselle en respectant les consignes de chargement ci-après. Les caractéristiques et l'apparence des paniers de chargement et du panier à couverts peuvent varier selon votre modèle.

• Disposez la vaisselle dans le lave-vaisselle de la manière suivante : ▷ Retournez les tasses, verres, cocottes/casseroles, etc. ▷ Les objets concaves ou avec des cavités doivent être disposés en oblique pour permettre à l’eau de s’écouler. ▷ Tous les ustensiles sont chargés de manière sûre et ne risquent pas de basculer. ▷ Tous les ustensiles sont placés de façon à ce que les bras d’aspersion puissent tourner librement durant le lavage. ▷ Chargez les éléments creux, tels que les tasses, les verres, les casseroles, etc. avec l'ouverture orientée vers le bas afin que l’eau ne puisse pas stagner dans le récipient ou dans un fond creux.

UTILISATION DE VOTRE LAVE-VAISSELLEFR 11

▷ Les plats et les couverts ne doivent pas être placés les uns dans les autres ou se recouvrir. ▷ Pour éviter les dommages, les verres ne doivent pas se toucher. ▷ Le panier supérieur est conçu pour la vaisselle plus délicate et plus légère comme les verres, les tasses à café et à thé. ▷ Les couteaux à lame longue positionnés à la verticale représentent un danger potentiel ! ▷ Les couverts longs et/ou tranchants, comme les couteaux à découper, doivent être placés horizontalement dans le panier supérieur. ▷ Veillez à ne pas surcharger votre lave-vaisselle. Ceci est important pour obtenir de bons résultats de lavage avec une consommation d’énergie à un niveau raisonnable. Remarque : Évitez de laver dans le lave-vaisselle des pièces de très petite taille susceptibles de tomber du panier. Chargement du panier supérieur Le panier supérieur est conçu pour ranger les pièces plus délicates et plus légères, telles que les verres, les tasses et soucoupes à café et à thé, ainsi que les petites assiettes, les petits bols et les casseroles peu profondes (à condition qu’elles ne soient pas trop sales). Disposez les pièces de façon à ce que le jet d'eau ne puisse pas les déplacer. Chargement du panier inférieur Nous vous recommandons de placer les pièces encombrantes, telles que cocottes, casseroles, couvercles, plats de service et bols, ainsi que les pièces les plus difficiles à nettoyer dans le panier inférieur. Placez de préférence les plats de service et les couvercles sur le côté des paniers afin d'éviter d'entraver la rotation du bras d'aspersion supérieur. Le diamètre maximal conseillé pour les assiettes placées devant le distributeur de produit de lavage est de 19 cm afin de ne pas bloquer son ouverture. Chargement du panier à couverts/porte-couverts Placez les couverts séparément les uns des autres et dans la position appropriée ; veillez à ce que les ustensiles ne s'emboîtent pas les uns dans les autres, car cela affecterait les performances de lavage. Attention ! Assurez-vous qu'aucun objet ne sort par le bas du panier.

UTILISATION DE VOTRE LAVE-VAISSELLEFR 12

Recommandations pour le déchargement du lave-vaisselle Pour éviter que l’eau ne s’égoutte du panier supérieur dans le panier inférieur, nous vous recommandons de vider en premier le panier inférieur, puis le panier supérieur. Attention ! Les pièces seront très chaudes ! Afin d'éviter tout dommage, attendez une quinzaine de minutes avant de sortir les verres et les couverts du lave-vaisselle à la fin du programme. Réglage de la hauteur du panier supérieur type 1 (en fonction du modèle) La hauteur du panier supérieur peut être réglée aisément pour faciliter la mise en place de pièces de plus grandes dimensions dans le panier supérieur ou inférieur. Pour régler la hauteur du panier supérieur, procédez de la manière suivante : position inférieure

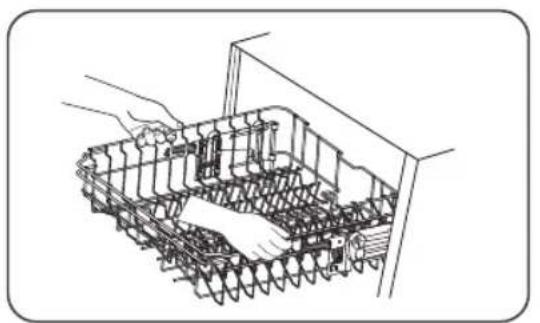

1. Tirez sur le panier supérieur pour le sortir de l'appareil.

2. Sortez le panier supérieur de l'appareil.

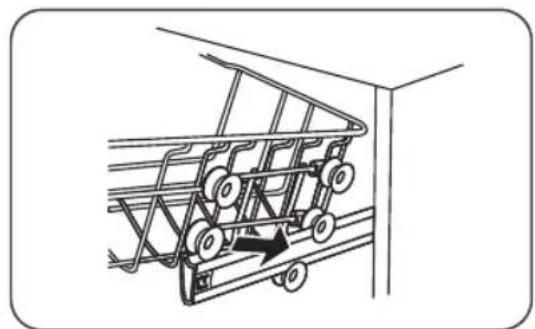

3. Réinsérez le panier supérieur sur le rail avec les roues supérieures ou inférieures.

4. Faites glisser le panier supérieur sur le rail à l'intérieur de l'appareil.

UTILISATION DE VOTRE LAVE-VAISSELLEFR 13

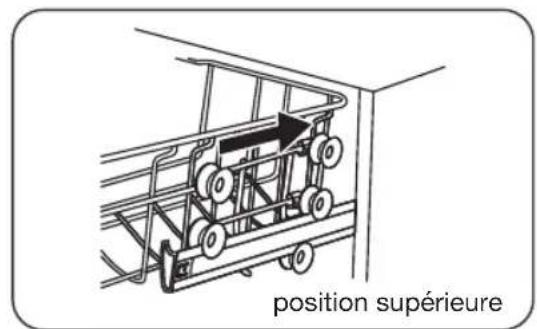

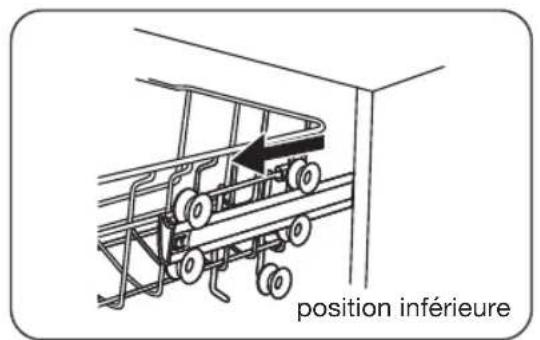

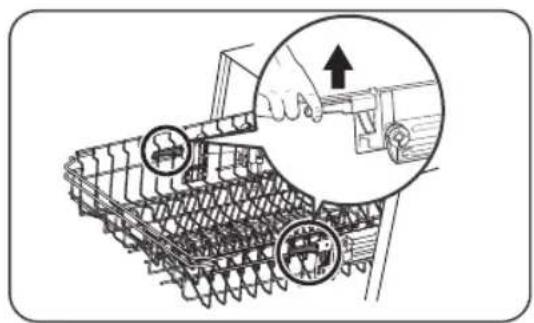

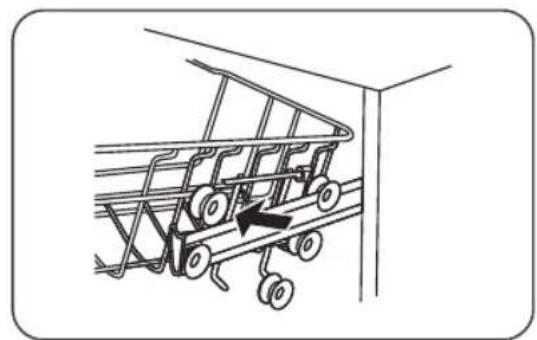

Réglage de la hauteur du panier supérieur type 2 (en fonction du modèle) lower position upper position

1. Pour relever le panier à la position supérieure, soulevez le panier jusqu'à ce que les deux

côtés soient à la même hauteur. Le panier se placera fermement en position.

2. Pour baisser le panier, appuyez sur la poignée, puis relâchez.

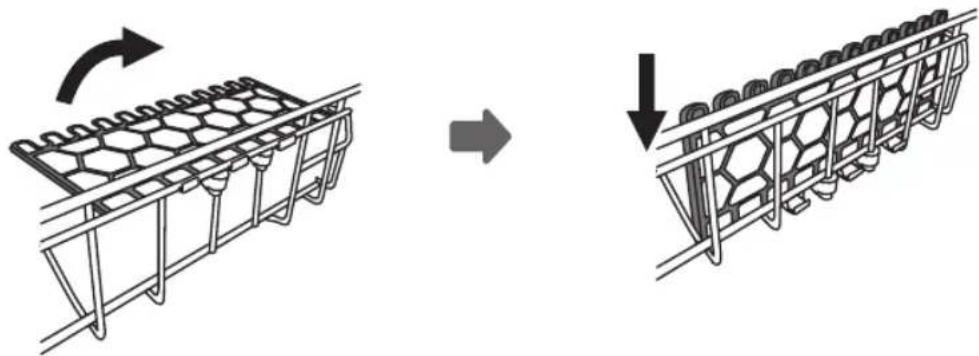

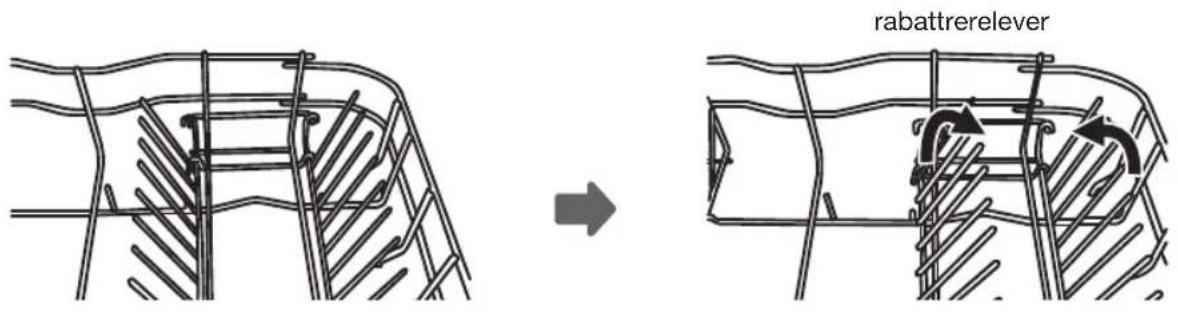

Replier les porte-tasses Relevez le porte-tasses pour créer de l'espace afin de ranger des pièces de plus grandes dimensions dans le panier du lave-vaisselle. Le porte-tasses ainsi disposé peut servir d'appui pour les grands verres. Vous pouvez également le retirer lorsque vous n'en avez pas besoin. raise upwards fold backwards Rabattre les supports du panier Il est possible d'abaisser les supports de panier afin de créer davantage d'espace pour les pièces encombrantes. rabattrerelever

UTILISATION DE VOTRE LAVE-VAISSELLEFR 14

Fonction du liquide de rinçage et du produit de lavage pour lave-vaisselle Le liquide de rinçage est ajouté au dernier rinçage pour empêcher l'eau de former des gouttelettes pouvant laisser des taches et des traînées sur votre vaisselle. En permettant à l'eau de s'écouler, le liquide de rinçage facilite également le séchage. Votre lave-vaisselle est conçu pour un usage avec un liquide de rinçage. Attention ! Utilisez uniquement un liquide de rinçage recommandé pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage d’autres substances (p. ex. un agent nettoyant pour lave-vaisselle ou un détergent liquide). Cela aurait pour effet d’endommager l’appareil. Quand faut-il réapprovisionner le distributeur de liquide de rinçage ?

• À moins que le voyant d'avertissement pour le liquide de rinçage ne s'allume, vous pouvez toujours estimer la quantité disponible dans le distributeur d'après la couleur de l’indicateur de niveau optique situé à côté du bouchon.

• Lorsque le distributeur de liquide de rinçage est plein, l'indicateur est totalement noir. Plus la taille du point noir diminue, plus la quantité de liquide de rinçage baisse. Ne laissez jamais le niveau de liquide de rinçage baisser en dessous de 1/4.

• Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l’indicateur de niveau change, comme illustré ci-dessous. Plein 3/5 plein 1/2 plein 1/4 plein Vide Fonction du produit de lavage pour lave-vaisselle Les ingrédients chimiques qui entrent dans la composition du produit de lavage sont indispensables pour éliminer et réduire toutes les salissures, et les évacuer du lave-vaisselle. La plupart des produits de lavage de qualité disponibles dans le commerce assument cette fonction. Attention ! Utilisez le produit de lavage de manière appropriée - Utilisez uniquement un produit de lavage spécialement conçu pour lave-vaisselle. - Rangez votre produit de lavage pour lave-vaisselle dans un endroit frais et sec. - Ne mettez pas de produit de lavage en poudre dans le distributeur si vous ne prévoyez pas de démarrer le cycle de lavage immédiatement. - Le produit de lavage pour lave-vaisselle est corrosif ! Rangez le produit de lavage pour lave-vaisselle hors de la portée des enfants.

UTILISATION DE VOTRE LAVE-VAISSELLEFR 15

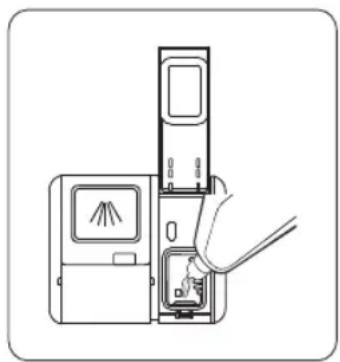

Remplissage du réservoir de liquide de rinçage

1. Ouvrez le bouchon du réservoir.

2. Versez le liquide de rinçage avec précaution dans le distributeur, en veillant à ne pas

3. Refermez le bouchon du réservoir.

Remarque : Éliminez le débordement éventuel de liquide de rinçage à l’aide d’un chiffon absorbant pour éviter la formation excessive de mousse lors du prochain lavage. Réglage du réservoir de liquide de rinçage Afin d'obtenir une meilleure performance de séchage avec une quantité de liquide de rinçage limitée, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Si le séchage de la vaisselle n'est pas satisfaisant ou en cas de taches, sélectionnez un réglage supérieur jusqu'à ce que le résultat soit optimal. Sélectionnez un réglage inférieur s'il y a des taches blanches collantes sur la vaisselle ou une pellicule bleuâtre sur les verres ou les lames de couteaux.

1. Allumez l'appareil.

2. Dans les 60 secondes suivant l'étape 1, appuyez sur la touche Programme > pendant

3. Appuyez sur la touche Démarrage différé plus (+) pour saisir le mode de réglage.

Le voyant du liquide de rinçage clignote.

4. Appuyez sur la touche Programme > pour sélectionner le réglage en fonction de vos

habitudes d'utilisation. À chaque pression de la touche, les réglages se succèdent comme suit : D1->D2->D3->D4->D5->D1. Le réglage usine est D3.

5. Appuyez sur la touche Marche/arrêt pour confirmer le réglage et terminer le mode de réglage.

Réglage Quantité de liquide de rinçage (ml) D1 1,2 D2 2,4 D3 3,6 D4 4,8 D5 6,0

UTILISATION DE VOTRE LAVE-VAISSELLEFR 16

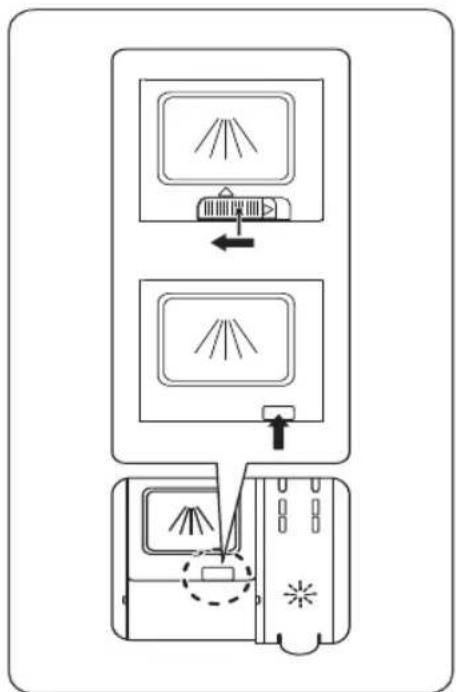

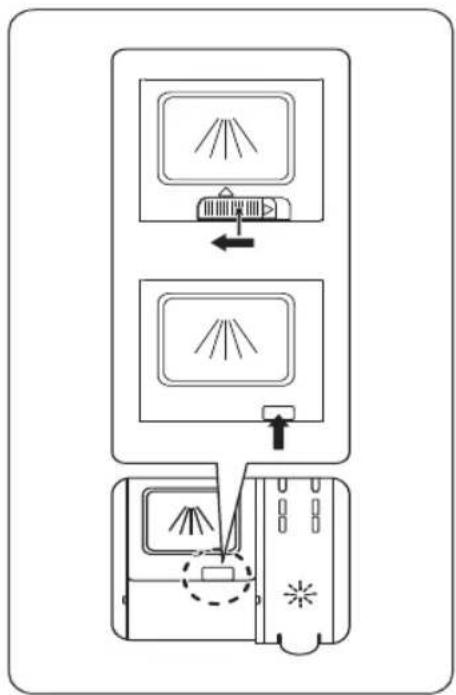

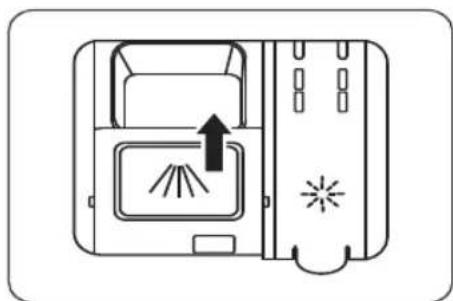

Remplissage du distributeur de produit de lavage

1. Ouvrez le volet (faites-le glisser ou appuyez dessus selon le modèle).

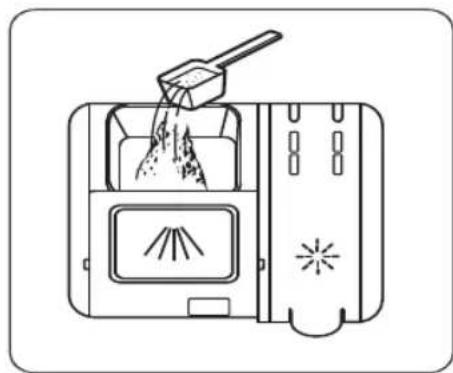

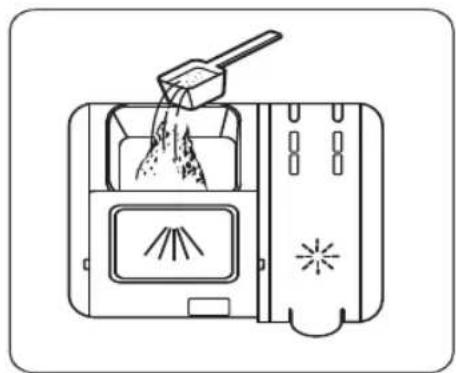

2. Ajoutez le produit de lavage dans le compartiment prévu pour le cycle de lavage principal.

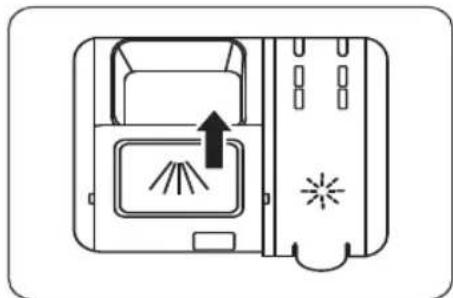

3. Pour fermer le volet, faites-le glisser vers l'avant et appuyez dessus.

Remarque : veuillez noter que le réglage peut varier en fonction de la salissure de l'eau. Veuillez respecter les recommandations du fabricant figurant sur l’emballage du produit de lavage.

Tableau des cycles de lavage Le tableau fournit des informations sur les différents programmes. Pro- gramme Étapes du cycle de lavage Produit de lavage pré- lavage/lavage principal Durée du cycle (min) Énergie (kWh) Eau (l) Liquide

rinçage Auto Prélavage (45°C) Lavage auto (45~55°C) Rinçage Rinçage (65°C) Séchage 5/30g (1 ou 2 pièces) 125-200 0,9 -1,2 11-15 Oui Hygiène Prélavage (50°C) Lavage (60°C) Rinçage Rinçage Rinçage (70°C) Séchage 5/30g (1 ou 2 pièces) 175 1,6 17,5 Oui Normal Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage 5/30g (1 ou 2 pièces) 185 1,3 13,5 Oui (*EN 50242) Prélavage Lavage (50°C) Rinçage (50°C) Séchage 5/30g (1 ou 2 pièces) 205 0,83 10,5 Oui Verre Prélavage Lavage (40°C) Rinçage Rinçage (60°C) Séchage 5/30g (1 ou 2 pièces) 130 0,85 13 Oui 90 min Lavage (65°C) Rinçage Rinçage (60°C) Séchage 35g (1 pièce) 90 1,18 12,5 Oui Rapide Lavage (45°C) Rinçage (50°C) Rinçage (55°C) 25g (1 pièce) 30 0,82 11 Non Auto- nettoyant Lavage (70°C) Rinçage Rinçage (70°C) 25g (1 pièce) 90 1,2 11 Oui *EN 50242 : ce programme est le cycle d'essai. Informations pour le test de comparabilité en conformité avec la norme EN 50242.FR 18 Démarrage d'un cycle de lavage

1. Tirez les paniers inférieur et supérieur hors de l'appareil, disposez la vaisselle sur les

paniers et faites glisser les paniers de nouveau en position à l'intérieur de l'appareil. Il est recommandé de charger tout d’abord le panier inférieur, puis le panier supérieur.

2. Ajoutez le produit de lavage.

3. Insérez la fiche dans la prise de courant. Pour l'alimentation électrique, veuillez consulter

la page « Fiche de données techniques ». Assurez-vous que l'alimentation en eau est à la pression maximale.

4. Ouvrez la porte et appuyez sur la touche Marche/arrêt pour allumer l'appareil.

5. Sélectionnez un programme, le voyant correspondant s’allume. Fermez ensuite la porte,

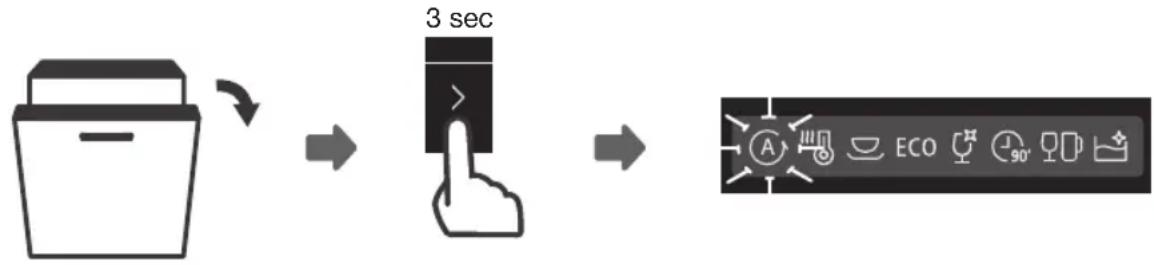

le lave-vaisselle commence son cycle. Changement de programme en cours de cycle Un cycle de lavage en cours ne peut être modifié qu'en tout début de cycle. Autrement, il est fort possible que le produit de lavage ait déjà été libéré et que l’appareil ait déjà évacué l’eau de lavage. Dans ce cas, vous devrez reprogrammer le lave-vaisselle et remplir de nouveau le distributeur de produit de lavage. Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour que le lave-vaisselle s'arrête. Une fois que le bras

d'aspersion est immobilisé, vous pouvez ouvrir la porte complètement.

2. Appuyez sur la touche Programme > pendant plus de trois secondes pour que l'appareil

passe en mode Veille.

3. Vous pouvez alors changer le programme en procédant au réglage du cycle souhaité.

4. Fermez ensuite la porte, le lave-vaisselle commence son cycle.

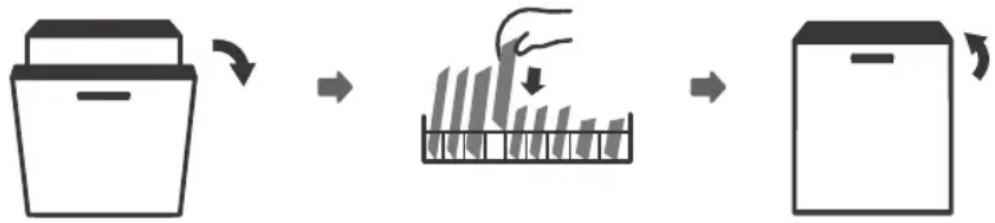

Vous avez oublié d'ajouter de la vaisselle ? Vous pouvez ajouter de la vaisselle à tout moment avant l'ouverture du réservoir de produit de lavage. Dans ce cas, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour que le lave-vaisselle s'arrête.

2. Une fois que les bras d'aspersion sont immobilisés, vous pouvez ouvrir la porte

3. Ajoutez la vaisselle oubliée.

4. Refermez la porte.

5. Le lave-vaisselle se remet en marche.

3 sec Attention ! Il est dangereux d'ouvrir la porte en milieu de cycle parce que la vapeur chaude risque de vous brûler. Ouverture automatique À la fin du programme, la porte du lave-vaisselle s'ouvre automatiquement. Cela permet à la condensation de s’échapper et à l’air frais d’atteindre la vaisselle. Vous obtenez ainsi de meilleurs résultats de séchage. Toutes les surfaces avoisinant le lave-vaisselle doivent être résistantes à cette condensation. Remarque : La porte du lave-vaisselle ne doit pas être bloquée. Cela peut perturber la fonctionnalité de verrouillage de la porte.

PROGRAMMATION DU LAVE-VAISSELLEFR 20

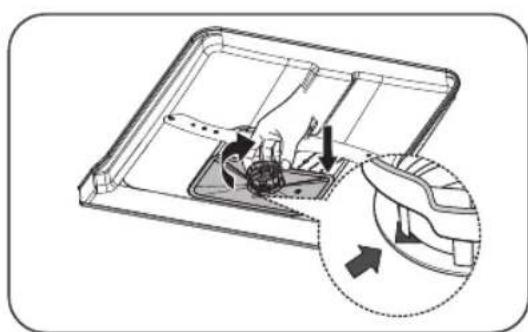

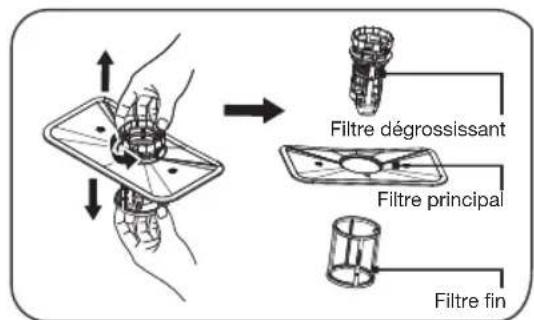

Système de filtration Le système de filtration à la base de la cuve de lavage retient les résidus grossiers du cycle de lavage. Les résidus grossiers accumulés peuvent obstruer les filtres. Vérifiez l'état des filtres régulièrement et nettoyez-les au besoin sous l'eau courante. Pour nettoyer les filtres de la cuve de lavage, procédez de la manière suivante : Remarque : les images sont uniquement fournies pour référence. Les modèles de système de filtration et de bras d'aspersion peuvent varier. Ouvrir Filtre finFiltre principalFiltre dégrossissant

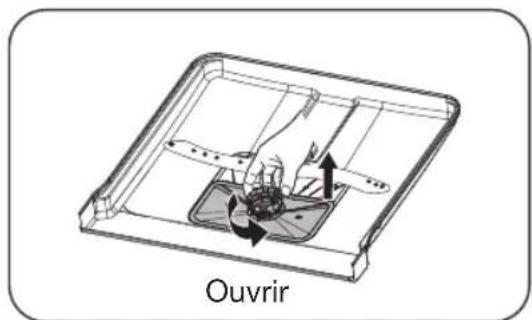

1. Tenez le filtre dégrossissant et faites-le tourner dans le sens antihoraire pour déverrouiller

le filtre. Soulevez le filtre et sortez-le du lave-vaisselle.

2. Sortez ensuite le filtre fin de la base du groupe de filtration. Pour détacher le filtre

dégrossissant du filtre principal, il suffit de comprimer délicatement les languettes en haut du filtre et de tirer le filtre. Main filterCoarse filterFine filter Open

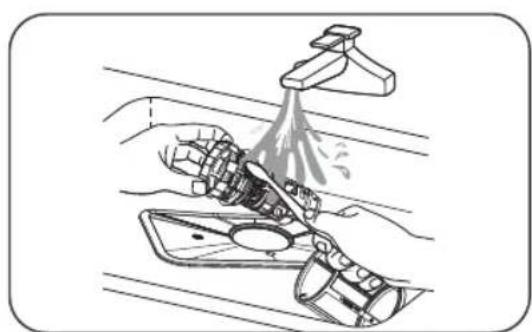

3. Pour nettoyer les gros résidus alimentaires, rincez le filtre sous l'eau courante.

Utilisez une brosse douce pour un nettoyage plus méticuleux.

4. Pour remettre les filtres en place, procédez dans l'ordre inverse. Placez de nouveau le

filtre dégrossissant en position et faites-le tourner dans le sens horaire vers la flèche de fermeture. Attention ! Ne serrez pas les filtres excessivement. Repositionnez les filtres dans l'ordre, sinon des débris grossiers pourraient pénétrer dans le système et provoquer ENTRETIENFR 21 un blocage. N'utilisez JAMAIS votre lave-vaisselle sans les filtres. Une remise en place incorrecte du filtre peut réduire la performance de l'appareil et endommager la vaisselle et les ustensiles. Nettoyage des bras d'aspersion Il est indispensable de nettoyer les bras d'aspersion régulièrement, car l'eau dure contient des particules qui obstruent les buses et les coussinets des bras. Pour nettoyer les bras d'aspersion, procédez de la manière suivante :

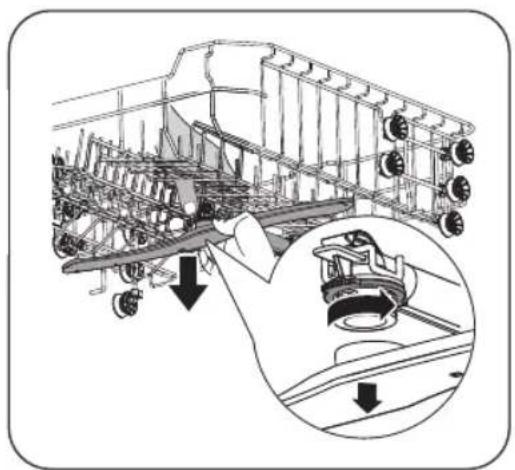

1. Pour enlever le bras d'aspersion supérieur, tenez l’écrou et faites tourner le bras dans

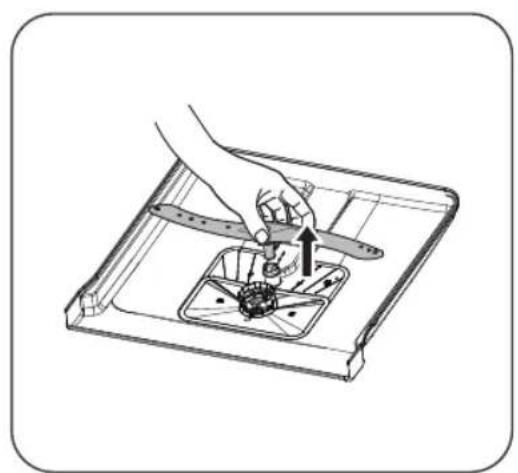

2. Pour enlever le bras d'aspersion inférieur, tirez le bras vers le haut.

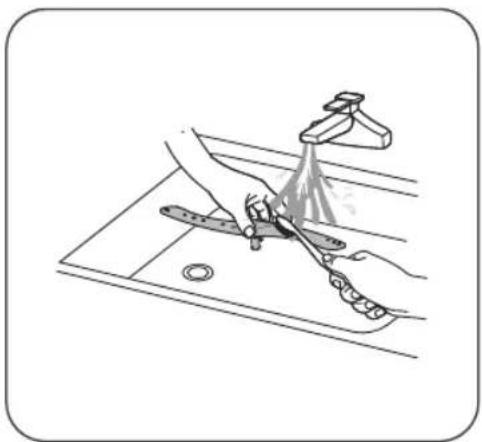

3. Nettoyez les bras dans de l'eau chaude savonneuse et utilisez une brosse douce pour

nettoyer les buses. Rincez-les soigneusement avant de les remettre en place. ENTRETIENFR 22 Prendre soin du lave-vaisselle Précaution en cas de gel En hiver, prenez les précautions qui s'imposent pour protéger votre lave-vaisselle contre le gel. Après chaque cycle de lavage, veuillez procéder de la manière suivante :

• Coupez l’alimentation électrique du lave-vaisselle à la prise de courant.

• Fermez le robinet d’arrivée d’eau et débranchez le tuyau d’admission d'eau de la vanne du robinet.

• Évacuez l’eau présente dans le tuyau d’admission et dans la vanne (utilisez une casserole pour recueillir l'eau).

• Rebranchez le tuyau d’admission d’eau à la vanne.

• Retirez le filtre situé au fond de la cuve du lave-vaisselle et épongez l’eau présente dans le collecteur. Après chaque lavage

• Après chaque lavage, fermez le robinet d'arrivée d’eau et laissez la porte entrouverte pour permettre à l’humidité et aux odeurs de se dissiper. Débranchez la fiche

• Avant tout nettoyage ou toute opération d’entretien, débranchez toujours la fiche de la prise de courant. Pas de solvants ou de produits de nettoyage abrasifs

• Pour nettoyer l’extérieur et les parties en caoutchouc du lave-vaisselle, évitez tout usage de solvant ou de produit de nettoyage abrasif. Utilisez uniquement un chiffon et de l'eau tiède savonneuse. Pour retirer des traces ou des taches sur les surfaces intérieures, utilisez un chiffon légèrement humidifié avec de l’eau et un peu de vinaigre, ou un produit nettoyant spécial lave-vaisselle. En cas d'absence prolongée

• Il est conseillé d’effectuer un cycle de lavage à vide, puis de retirer la fiche de la prise de courant, de fermer le robinet d’arrivée d’eau et de laisser la porte du lave-vaisselle entrouverte. Vous prolongerez ainsi la durée de vie des joints de porte et empêcherez la formation d'odeurs à l’intérieur de l'appareil. Déplacement de l'appareil

• Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le coucher sur sa face arrière. ENTRETIENFR 23 Nettoyage de la porte

• Nettoyez le bord de la porte, y compris le caoutchouc d'étanchéité, avec un chiffon doux et humide.

• Assurez-vous que l'eau ne pénètre pas dans le mécanisme de verrouillage de la porte ou dans les composants électriques.

• N'utilisez pas de produits de nettoyage en spray ou de produits d'entretien agressifs comme des éponges à récurer. Ces produits peuvent endommager la surface de finition de votre appareil. ENTRETIENFR 24 ERREURS Que dois-je faire si... Un mauvais fonctionnement de votre appareil ne veut pas nécessairement dire que celui-ci est défectueux. Essayez tout d'abord de remédier au dysfonctionnement vous-même. Si les recommandations ci-dessous ne vous permettent pas de résoudre le problème, contactez notre SAV. Remarque ! Débranchez l'appareil du réseau électrique avant de commencer les réparations. Il est préférable d'enlever la fiche de la prise de courant. Tableau des erreurs Problème Causes possibles Solution Le lave-vaisselle ne fonctionne pas. Le fusible est défectueux ou le coupe-circuit a été activé. Remplacez le fusible ou réinitialisez le coupe-circuit. Retirez tous les autres appareils éventuellement branchés sur le même circuit. L'alimentation électrique n'est pas sous tension. Vérifiez que le lave-vaisselle est sous tension et que la porte est fermée. Assurez-vous que la fiche est correctement insérée dans la prise de courant. La pression d'eau est trop basse. Vérifiez que le lave-vaisselle est correctement raccordé à l'arrivée d'eau et que le robinet est ouvert. La porte du lave-vaisselle n'est pas correctement fermée. Assurez-vous que la porte est correctement fermée. La pompe de vidange ne s'arrête pas. L'eau déborde. Le système est conçu de manière à détecter automatiquement tout débordement d'eau. Dans ce cas, l'appareil arrête la pompe de circulation et active la pompe de vidange. Bruits. Certains bruits sont normaux dans un lave-vaisselle. Les bruits liés à la rotation de la pompe, au lavage ; l'ouverture du compartiment du produit de lavage. Les couverts font un bruit de cliquetis dans le panier à couverts ou un petit objet est tombé du panier. Assurez-vous que tous les articles sont chargés de manière sûre dans le lave-vaisselle. Le moteur fait un bruit inhabituel. La pompe est bloquée. Contactez un installateur. Un bras d'aspersion touche une pièce. Mettez le programme en pause et réorganisez les pièces de manière à ne pas bloquer la rotation du bras d'aspersion.FR 25 Problème Causes possibles Solution Contamination dans la cuve. Mauvaise qualité du produit de lavage. Utilisez uniquement un produit de lavage conçu pour lave-vaisselle afin d'éviter toute contamination. Filtres obstrués. Ouvrez la porte et nettoyez les filtres. Effectuez un cycle de prélavage. Du liquide de rinçage s'est répandu. Essuyez toujours immédiatement tout liquide de rinçage répandu. La vaisselle n'est pas sèche. Le réservoir du liquide de rinçage est vide. Assurez-vous que le réservoir du liquide de rinçage est rempli. Chargement inapproprié. Chargez le lave-vaisselle comme indiqué dans le manuel. Le lave-vaisselle est déchargé trop tôt. Ne déchargez pas votre lave-vaisselle sitôt après le lavage. Ouvrez légèrement la porte pour permettre à la vapeur de s'échapper. Patientez jusqu'à ce que la température à l'intérieur de l'appareil soit sans danger. Déchargez le panier inférieur en premier. Cycle non adapté. Un programme court à basse température peut produire des résultats de lavage et de séchage nettement inférieurs à un programme plus long à température élevée. Sélectionnez un autre cycle de lavage. La vaisselle et les objets plats ne sont pas propres. Cycle non adapté. Sélectionnez un cycle de lavage plus puissant. Les paniers ne sont pas chargés correctement. Assurez-vous que le compartiment du produit de lavage et les bras d'aspersion ne sont pas obstrués par des plats/casseroles volumineux. Taches et traces de tartre sur les verres et objets plats. Eau extrêmement dure. La température de l'eau amenée est basse. Le lave- vaisselle est surchargé. Les paniers ne sont pas chargés correctement. Le produit de lavage est trop vieux ou humide. Le réservoir du liquide de rinçage est vide. Le dosage du produit de lavage ne convient pas. Pour éliminer les taches sur les objets en verre : sortez tous les objets en métal du lave-vaisselle. Utilisez la quantité de produit de lavage indiquée. Sélectionnez le cycle de lavage le plus long. Laissez le cycle de lavage s'effectuer pendant environ 18 à 22 minutes. Le cycle devrait alors avoir atteint la phase de lavage principal. Ouvrez la porte avec précaution et versez 2 tasses de vinaigre blanc au fond de la cuve. Fermez la porte et laissez le lave-vaisselle terminer son cycle. Si le vinaigre ne résout pas le problème : recommencez les étapes ci-dessus, mais remplacez le vinaigre blanc par un quart de tasse (60 ml) de cristaux d'acide citrique. Les articles en verre sont brumeux. Combinaison d'une eau douce et d’une quantité trop élevée de produit de lavage. Utilisez moins de produit de lavage et sélectionnez le cycle de lavage pour les verres. ERREURSFR 26 Problème Causes possibles Solution Dépôts jaunes ou marron à l'intérieur de la cuve. La présence de fer dans l'eau peut laisser des taches dans la cuve du lave-vaisselle. Contactez un fabricant d'adoucisseurs d'eau pour vous procurer un filtre spécial. Dépôts blancs à l'intérieur de la cuve. Eau dure. Augmentez le réglage de la consommation de sel régénérant. Il reste du produit de lavage dans le compartiment. Le compartiment du produit de lavage est bloqué par des plats. Chargez les paniers de manière à ce que les plats n'obstruent pas le compartiment du produit de lavage. Nettoyez le bras d'aspersion supérieur. Vapeur. À l'ouverture de la porte. Ce phénomène peut se produire à la fin du cycle de lavage. Taches noires ou grises sur la vaisselle. Des ustensiles en aluminium ont frotté contre la vaisselle. L'aluminium peut ternir. De l'eau reste sous les filtres. Ce phénomène est normal. Une petite quantité d'eau autour de la vidange à l'arrière de la base de la cuve veille à la souplesse du joint d'étanchéité. Le lave-vaisselle fuit. Le réservoir du liquide de rinçage est trop plein ou le liquide de rinçage fuit. Veillez à ne pas remplir le réservoir de liquide de rinçage au-delà du niveau maximal. Du liquide de rinçage répandu peut entraîner la formation de mousse ou une fuite. Essuyez tout liquide de rinçage répandu avec un chiffon humide. Le lave-vaisselle n'est pas de niveau. Ajustez le positionnement du lave- vaisselle afin qu'il soit de niveau. Code de panne E1 Le temps d'arrivée de l'eau est trop long. Le robinet d'eau est fermé ou l'arrivée d'eau est restreinte ou la pression d'eau est trop basse. Code de panne E3 La température requise n'est pas atteinte. Dysfonctionnement de l'élément chauffant. Code de panne E4 Trop-plein. Un élément du lave-vaisselle fuit. Code de panne E8 Erreur d'orientation de la valve de distribution. Ouvrez le circuit ou cassez la valve de distribution. Code de panne EC. Dysfonctionnement du système de commande du lavage. Dysfonctionnement du circuit imprimé ou du moteur. Code de panne Ed Erreur de communication entre la carte électronique principale et celle de l'écran. Circuit ouvert ou rupture de câblage pour la communication. Si l'appareil présente un trop-plein ou une fuite excessive, fermez le robinet d'arrivée d'eau et contactez le SAV. Si tous les voyants clignotent simultanément : éteignez le lave-vaisselle immédiatement, fermez le robinet d'arrivée d'eau et contactez le SAV. ERREURSFR 27

Fiche produit Fiche technique pour lave-vaisselle à usage domestique, conformément à la directive UE 1016/2010 & 1059/2010 : Fabricant Etna Type/description VW742RVS Hauteur (H) 815 mm Largeur (W) 598 mm Profondeur (D1) 550 mm (porte fermée) Profondeur (D2) 1150 mm (porte ouverte à 90°) Nombre de couverts standard 14 Classe d'efficacité énergétique [1] A+++ Consommation d'énergie annuelle [2] 237 kWh Consommation d'énergie du cycle de lavage standard 0,83 kWh Consommation électrique en mode Arrêt 0,45 WFR 28 Consommation électrique en mode Veille 0,49 W Consommation d'eau annuelle [3] 2940 litres Classe d'efficacité de séchage [4] A Cycle de lavage standard [5] ECO 50 °C Durée du programme du cycle de lavage standard 205 min Niveau sonore 42 dB(A) re 1 pW Montage Encastré Consommation électrique 1700-2000 W Tension/fréquence nominales 220-240 V/50 Hz Pression de l'eau (pression de débit) 0,04-1,0 MPa = 0,4-10 bars

1. A + + + (efficacité maximale) à D (efficacité minimale)

2. Sur la base de 280 cycles de lavage standard. La consommation d’énergie annuelle réelle

dépend de la fréquence d'utilisation effective.

3. Sur la base de 280 cycles de lavage standard. La consommation d’eau annuelle réelle

dépend de la fréquence d'utilisation effective.

4. A (efficacité maximale) à G (efficacité minimale)

5. Ce programme convient au lavage de vaisselle normalement sale. C'est le programme le

plus efficace en matière de consommation d’énergie et d'eau pour ce type de vaisselle. L’appareil répond aux normes européennes et aux directives dans la version actuelle à la livraison : - LVD 2004/95/CE - EMC 204/108/CE - EUP 2009/125/CE Remarque : Les valeurs ci-dessus ont été mesurées en conformité avec les normes et dans les conditions de fonctionnement spécifiées. Les résultats peuvent varier considérablement en fonction de la quantité et de la vaisselle, de la dureté de l’eau, de la quantité de produit de lavage, etc. Le présent manuel est fondé sur les normes et réglementations de l’Union européenne.

FICHE DE DONNÉES TECHNIQUESFR 29

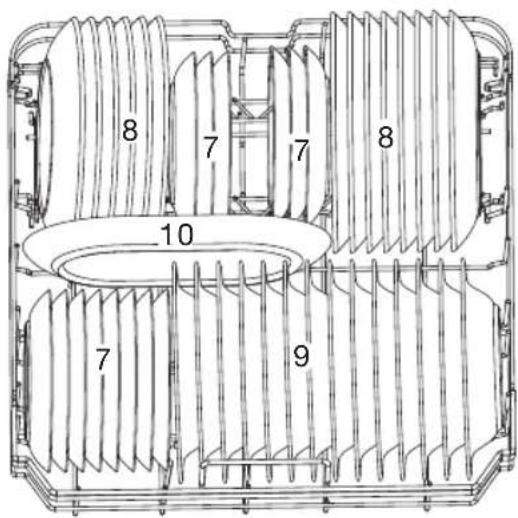

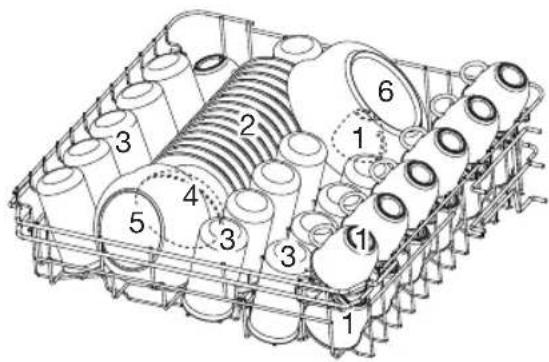

CHARGEMENT DES PANIERS SELON LA NORME EN50242 Panier supérieur Panier inférieur Numéro Pièce 1 Tasses 2 Soucoupes 3 Verres 4 Petit saladier 5 Saladier moyen 6 Grand saladier Numéro Pièce 7 Assiettes à dessert 8 Grandes assiettes 9 Assiettes à potage 10 Plat ovale

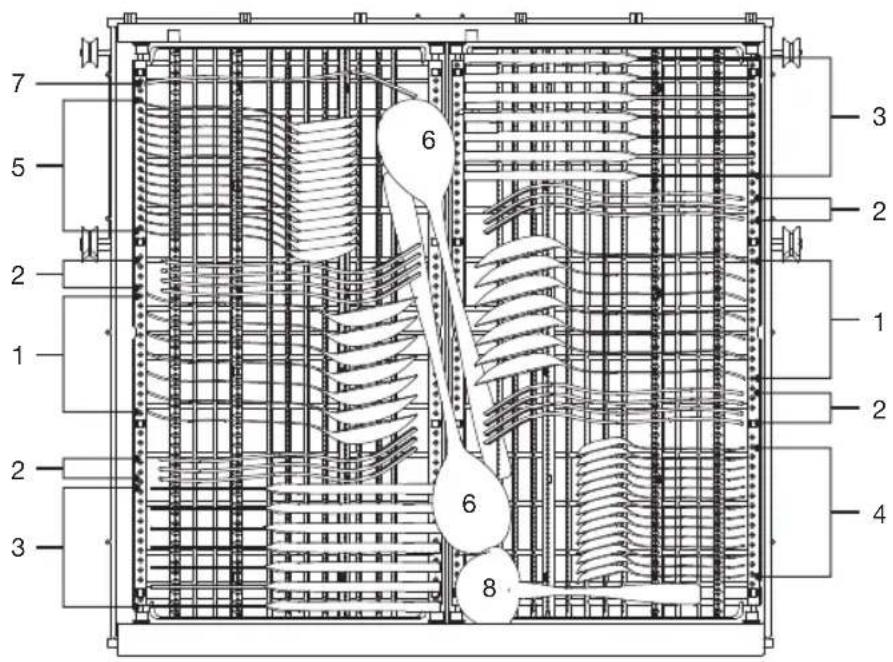

10FR 30 CHARGEMENT DES PANIERS SELON LA NORME EN50242 Porte-couverts Informations pour les tests de comparabilité en conformité avec la norme EN 50242.

• Capacité : 14 couverts

• Position du panier supérieur : position inférieure

• Réglage du liquide de rinçage : 6

• Réglage de l'adoucisseur : H3 Numéro Pièce 1 Cuillères à soupe 2 Fourchettes 3 Couteaux 4 Cuillères à café 5 Cuillères à dessert 6 Cuillères de service 7 Fourchettes de service 8 Louches à sauce

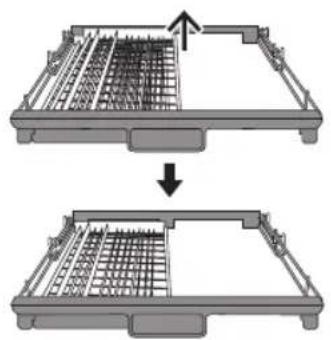

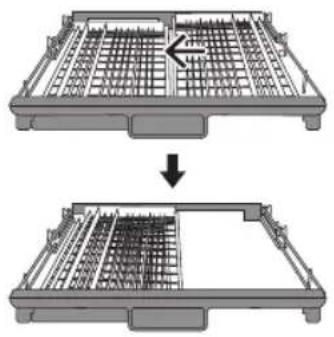

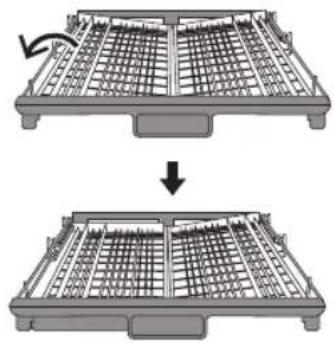

6FR 31 Conseils pour l'utilisation du porte-couverts Soulevez la partie gauche du porte-couverts et placez-la au niveau le plus bas. La partie gauche est maintenant à plat et la partie droite est légèrement inclinée. Soulevez la partie droite du porte-couverts et placez-la au niveau le plus bas. Les deux parties sont maintenant à plat. Déplacez la partie droite sur la gauche. Les deux parties se trouvent maintenant l'une sur l'autre. Enlevez la partie supérieure du porte-couverts. Seule la partie gauche se trouve sur le porte-couverts. CHARGEMENT DES PANIERS SELON LA NORME EN50242FR 32 Mise au rebut Mise au rebut de l'emballage et de l’appareil Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Cet appareil doit être mis au rebut de manière responsable à la fin de son cycle de service. Les autorités locales peuvent vous renseigner à ce sujet. L’emballage de l'appareil est recyclable. Il est possible qu'il contienne les matériaux suivants :

• film de polyéthylène (PE),

• polystyrène exempt de CFC (mousse rigide PS). Éliminez ces matériaux de façon responsable et conformément aux dispositions administratives. Pour signaler l’obligation de traitement sélectif des appareils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie que vous ne pouvez pas jeter l'appareil avec vos déchets ménagers habituels à la fin de son cycle de service. L’appareil doit être remis à l’un des centres de collecte sélective prévus par l’administration communale ou à un point de vente assurant ce service. Le fait de traiter séparément les appareils ménagers évite les conséquences potentiellement négatives pour l’environnement et pour la santé en cas de traitement inadéquat. Cela permet de récupérer et de recycler les matériaux constitutifs de l'appareil afin de réaliser des économies considérables d’énergie et de matières brutes. Remarque ! Les matériaux d'emballage peuvent être dangereux pour les enfants. Déclaration de conformité Nous déclarons par la présente que nos produits satisfont aux directives, décisions et régulations européennes en vigueur. VOTRE LAVE-VAISSELLE ET L'ENVIRONNEMENTFR 33780955 / VER 1 / 31-10-2018 *780955*
