Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Consommation d'eau	49 litres par cycle
Programmes de lavage	15 programmes, y compris délicat, rapide, et éco
Dimensions (L x P x H)	60 x 59 x 84.8 cm
Poids	70 kg
Type de chargement	Chargement frontal
Écran d'affichage	Affichage LED
Système de sécurité	Protection contre les débordements
Fonctionnalités supplémentaires	Départ différé, contrôle de la mousse
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - Serie 6 WAU28S00NL BOSCH

Pourquoi ma machine à laver BOSCH Serie 6 WAU28S00NL ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée à une prise de courant. Assurez-vous également que la porte est bien fermée et que le programme de lavage est correctement sélectionné.

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, localisez le couvercle du filtre en bas à droite de la machine. Ouvrez-le, placez un récipient pour récupérer l'eau, puis dévissez le filtre et nettoyez-le sous l'eau courante.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle d'essorage ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Assurez-vous que la charge de linge est bien répartie. Si le bruit persiste, vérifiez que la machine est de niveau et que les pieds sont bien ajustés.

Mon linge sort humide après le cycle d'essorage, que faire ?

Cela peut être dû à une surcharge de la machine ou à un programme inapproprié. Essayez de réduire la charge et de sélectionner un programme d'essorage plus intense.

Comment programmer un lavage à froid sur ma machine à laver ?

Sélectionnez le programme de lavage souhaité, puis utilisez le bouton de température pour choisir 'Froid' ou '30°C' selon vos préférences.

Que faire si ma machine à laver affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. De nombreux codes d'erreur peuvent indiquer des problèmes spécifiques, tels que des problèmes de drainage ou de surchauffe.

Comment éviter les odeurs dans ma machine à laver ?

Pour éviter les odeurs, laissez la porte de la machine ouverte après chaque lavage pour permettre à l'humidité de s'évaporer. Utilisez régulièrement un programme de nettoyage de la machine, si disponible.

Puis-je laver des vêtements délicats dans ma machine à laver ?

Oui, vous pouvez laver des vêtements délicats en utilisant le programme approprié pour les textiles fragiles. Assurez-vous de lire les étiquettes d'entretien de vos vêtements.

Comment régler la dureté de l'eau sur ma machine à laver ?

Le réglage de la dureté de l'eau se fait via le menu des paramètres. Consultez le manuel d'utilisation pour les étapes spécifiques en fonction de votre modèle.

Quelle est la capacité de lavage de la BOSCH Serie 6 WAU28S00NL ?

La capacité de lavage de la BOSCH Serie 6 WAU28S00NL est généralement de 8 kg, ce qui est adapté pour une famille de taille moyenne.

MODE D'EMPLOI Serie 6 WAU28S00NL BOSCH

Conseils de réparation - Lave-linge

i A propos de ce document.... 171

1.1 Informations importantes.... 171

1.1.1 Objectif.... 171

1.2 Explication des symboles.... 171

1.2.1 Niveaux de risque 171

1.2.2 Symboles de danger 171

1.2.3 Structure des indications d'avertissement 172

1.2.4 Symboles généraux 172

Outils et aides.... 173

Réparation 174

3.1 Changer le dessus.... 174

3.1.1 Retirer le dessus.... 174

3.1.2 Monter le dessus.... 174

3.2 Changer le panneau de commande 175

3.2.1 Retirer le panneau de commande 175

3.2.2 Monter le panneau de commande.... 175

3.3 Changer le bac à produits 176

3.3.1 Retirer le bac à produits 176

3.3.2 Monter le bac à produits 176

3.4 Changer la poignée du bac à produits.... 177

3.4.1 Retirer la poignée du bac à produits.... 177

3.4.2 Monter la poignée du bac à produits.... 177

3.5 Changer la porte.... 178

3.5.1 Retirer la porte.... 178

3.5.2 Monter la porte 178

3.6 Changer les composants de la porte.... 179

3.6.1 Retirer les composants de la porte 179

3.6.2 Monter les composants de la porte.... 179

3.7 Changer le joint de porte.... 180

3.7.1 Retirer le joint de porte 180

3.7.2 Monter le joint de porte.... 183

3.8 Echange de la fermeture de porte.... 184

3.8.1 Retrait de la fermeture de porte 184

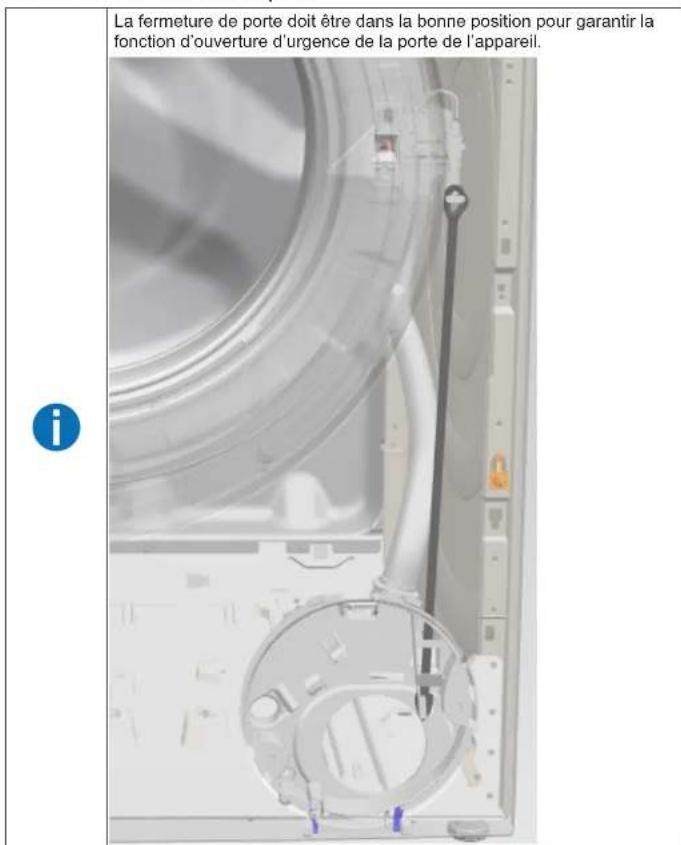

3.8.2 Monter la fermeture de porte.... 185

3.9 Changer la lumière du tambour 186

3.9.1 Retirer la lumière du tambour 186

3.9.2 Monter la lumière du tambour.... 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187

3.10.2 Monter le couvercle de la pompe.... 187

3.11 Changer le panneau de façade 188

3.11.1 Retirer le panneau de façade 188

3.11.2 Monter le panneau de façade.... 190

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
		Consigne d'avertissement générale
		Danger engendré par la tension électrique
		Risque d'explosion
		Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3°mm (1/4") 152°mm, pour vis avec [00341272] avec trou, long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le panneau de commande

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a été retiré.→174
Bac à produits retiré.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relâcher le contact à fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

3.3.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte a été retirée.→178

3.6.1 Retirer les composants de la porte

Démonter la porte de l'extérieur vers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

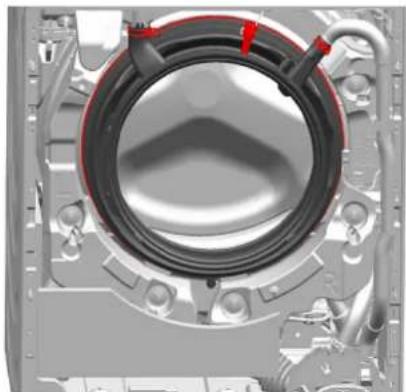

3.7 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Couvercle de la pompe a été retiré.→187

3.7.1 Retirer le joint de porte

1.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

1. 1. Retirer les vis (1).

2. Relâcher les éléments de fixation du panneau (2, 3).

3. Desserrer les vis du boîtier du distributeur.

1. Retirer le panneau de commande.

2. Retirer le support de la lumière du tambour en partie supérieure.

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

3.7.2 Monter le joint de porte

AVERTISSEMENT Risque de chute de pièces en c Risque de blessure ou endommage ► Serrer l'anneau de tension

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermeture de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

actures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
√ Panneau de commande a été retiré.
Porte a été retirée.→178
√ Collier de serrage a été retiré.
√ Panneau de façade a été retiré.
√ Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

3.8.2 Monter la fermeture de porte

La fermeture de porte doit être dans la bonne position pour garantir la fonction d'ouverture d'urgence de la porte de l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.9 Changer la lumière du tambour

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
Bac à produits retiré.→176
√ Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Joint de porte a été retiré
√ Couvercle de la pompe a été retiré.→187

3.11.1 Retirer le panneau de façade

1.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

1. 1. Retirer les vis (1).

2. Repousser le dessus vers l'arrière l'appareil (2).

3. Soulever le dessus (3) pour le retirer.

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
