Type de produit	Caisson de basses (subwoofer) pour automobile
Marque	Focal
Modèle	Flax Evo P 25 FSE
Diamètre du haut-parleur	300 mm (12 pouces)
Technologie de membrane	Flax
Moteur	Ferrite
Suspension	Caoutchouc
Puissance maximale	600 W
Puissance nominale (RMS)	300 W
Sensibilité	89 dB (2,83 V/1 m)
Type de caisson recommandé	Bass-reflex déconseillé
Installation	Montage dans un caisson adapté, fixation avec vis fournies
Contenu de l'emballage	Haut-parleur, vis de fixation, guide d'installation
Entretien	Dépoussiérage avec un chiffon sec ; grille de protection avec chiffon humide
Nettoyage	Ne pas utiliser de solvants, détergents, alcools ou produits corrosifs
Période de rodage	Environ 20 heures à niveau moyen
Garantie (France)	2 ans de conformité + 2 ans vices cachés
Sécurité auditive	Une écoute prolongée au-delà de 85 dB SPL peut endommager l'audition
Température de fonctionnement max.	55 °C
Usage	Caisson de basses pour installation dans véhicule
Type de haut-parleur	Passif (nécessite un amplificateur externe)

FOIRE AUX QUESTIONS - Flax Evo P 25 FSE FOCAL

Quelle est la puissance maximale supportée par ce subwoofer ?

Le subwoofer supporte une puissance maximale de 600 W et une puissance nominale (RMS) de 300 W.

Comment installer correctement le Flax Evo P 25 FSE ?

Installez le subwoofer dans un caisson adapté (le bass-reflex est déconseillé). Utilisez les vis fournies pour fixer solidement le haut-parleur. Assurez-vous qu'aucun objet ne traverse la grille de protection.

Quelle est la sensibilité du haut-parleur ?

La sensibilité est de 89 dB (mesurée à 2,83 V/1 m). Cela indique une bonne efficacité pour une puissance modérée.

Comment entretenir le subwoofer ?

L'entretien se limite à un dépoussiérage avec un chiffon sec. Pour la grille de protection, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs.

Quelle est la période de rodage nécessaire ?

Une période de rodage d'environ 20 heures à niveau moyen est recommandée pour stabiliser les caractéristiques mécaniques du haut-parleur et profiter pleinement de ses performances.

Quelle est la couverture de la garantie ?

En France, la garantie légale de conformité est de 2 ans à partir de la date d'achat, et la garantie des vices cachés est de 2 ans à compter de la découverte du vice. Pour les autres pays, les conditions sont fixées par le distributeur local.

Quelles précautions de sécurité observer ?

Fixez solidement le caisson dans le véhicule pour éviter qu'il devienne un projectile en cas d'accident. Ne l'installez pas dans le compartiment moteur ou près d'une source de chaleur. Écoutez à un niveau raisonnable (en dessous de 85 dB SPL) pour préserver votre audition.

Puis-je utiliser ce subwoofer dans un caisson bass-reflex ?

Non, l'utilisation d'un caisson bass-reflex avec ce subwoofer est déconseillée par le fabricant.

Comment améliorer les performances sonores ?

Respectez la période de rodage de 20 heures et utilisez un caisson adapté (clos ou avec évent spécifique). Assurez-vous que l'installation est correcte et que le câblage est de qualité.

Que faire en cas de dysfonctionnement ?

En cas de problème, contactez votre revendeur Focal. Si le produit est sous garantie, il sera réparé ou remplacé. N'essayez pas de réparer l'appareil vous-même ; adressez-vous à un personnel qualifié.

MODE D'EMPLOI Flax Evo P 25 FSE FOCAL

Manuel d'utilisation / User manual

P 20 FE A X1

B X1

C X6

P 20 FSE A X1

B X1

C X6

P 25 FE A X1

B X1

C X8

P 25 FSE A X1

B X1

C X8

P 30 FSE A X1

B X1

C X8

FLAX EVO

Manuel d'utilisation / User manual

P 20 FE | P 25 FE

Caractéristiques / Spécifications

Subwoofer 300 mm

Moteur Ferrite

Membrane Flax

Suspension Caoutchouc

Puissance max. 600 W

Puissance nominale 300 W RMS

Sensibilité (2,83 V/1 m) 89 dB

Subwoofer 12'' (300mm)

Magnet Ferrite

Cone Flax

Suspension Rubber

Max. power 600W

Puissance nominale 300W RMS

Sensitivity (2.83V/1m) 89dB

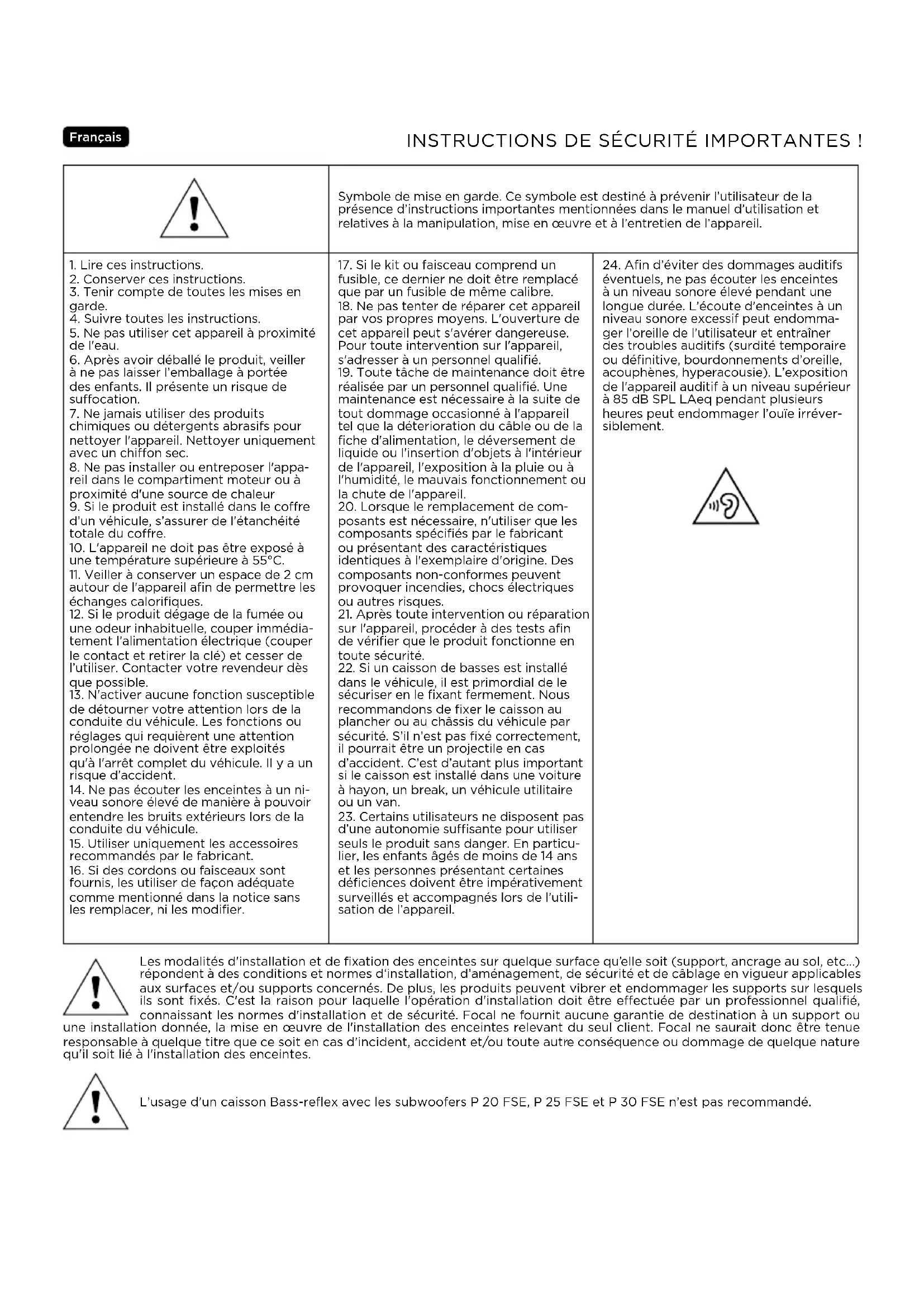

!	Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le manuel d'utilisation et relatives à la manipulation, mise en œuvre et à l'entretien de l'appareil.
1. Lire ces instructions. 2. Conserver ces instructions. 3. Tenir compte de toutes les mises en garde. 4. Suivre toutes les instructions. 5. Ne pas utiliser cet apparèil à proximité de l'eau. 6. Àprous avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation. 7. Ne jamais utiliser des produits chimiques ou détergents abrasifs pour nettoyer l'appareil. Nettoyer uniquement avec un chiffon sec. 8. Ne pas installer ou entrepriseser l'appa-reil dans le compartment moteur ou à proximité d'une source de chaleur. 9. Si le produit est installé dans le coffre d'un vécuile, s'assurer de l'étanchéité totale du coffre. 10. L'appareil ne doit pas être exposé à une température supérieure à 55°C. 11. Veiller à conserver un espace de 2 cm au bout de l'appareil afin de permettre les échanges calorifiques. 12. Si le produit dégagé de la fumée ou une oedeur inhabituelle, couper immédia-tement l'alimentation électrique (couper le contact et restorer la clé) et cesser de l'utiliser. Contacter votre revendeurs des que possible. 13. N'activer aucune fonction susceptible de détourner libre attention lors de la conduite du vécuile. Les fonctions ou réglages qui requirement une attention prolongée ne doivent être exploités qu'à l'accrit complut du vécuile. Il y a un risque d'accident. 14. Ne pas écouter les enceintes à un niveau sonorelevé de manière à pouvoir entendre les bruits extérieurs lors de la conduite du vécuile. 15. Utiliser uniquement les accessoires recommandés par le fabricant. 16. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les replacer, ni les modifier.	17. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplaced que par un fusible de même calibre. 18. Ne pas tenter de réparer cet apparèil par vos propres moyens. L'ouverture de cet apparèil peut s'avérer dangereuse. Pour toute intervention sur l'apparèil, s'adresser à un personnel qualifié. 19. Tout tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'apparèil tel que la détermination du cable ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'apparèil, l'exposition à la pluie ou à l'humiidity, le mauvais fonctionnement ou la chute de l'apparèil. 20. Lorsque le remplacement de composants est nécessaire, n'utiliser que les composants spécifiés par le fabricant ou représentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendiements, chocs électriques ou autres risques. 21. Àprès toute intervention ou réparation sur l'apparèil, procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité. 22. Si un caisson de basses est installé dans le vécuile, il est primordial de le sécuriter en le fixant fermement. Nous recommendons de fixer le caisson au plancher ou au chassis du vécuile par sécurité. S'il n'est pas fixé correctement, il pourrait être un projectile en cas d'accident. C'est d'autant plus important si le caisson est installé dans une voiture à hayon, un break, un vécuile utilisaire ou un van. 23. Certains utilisateurs ne disposent pas d'une autonomie suffisante pour utiliser seuls le produit sans danger. En particulier, les enfants âgés de moins de 14 ans et les personnes représentant certaines déficiencies doivent être impérativement surveillés et accompagnés lors de l'utilisation de l'appareil.	24. Afin d'évitier des dommages auditifs évientuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endomma-ger l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommarer l'ouïe irréver-siblement.

Les modalités d'installation et de fixation des enceintes sur quelle surface qu'elle soit (support, ancrage au sol, etc...) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables

aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié.

connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination à un support ou

une installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'accident, et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.

L'usage d'un caisson Bass-reflex avec les subwoofers P 20 FSE, P 25 FSE et P 30 FSE n'est pas recommandé.

Pour faciliter la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Nous vous remercions d'avoir choisi notre produit et de partager avec nous votre passion du son, de la musique. Ces haut-parleurs de haute technicité intègrent les perfections Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin de tirer le meilleur de votre système et d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Pour un résultat optimal, nous vous recommandons de faire effectuer l'installation par un professionnel.

Contenu de l'emballage (page 3)

Avant tout, vérifie l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découvertes. Dans le cas d'un montage en emplacement d'origine, vérifie qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procéder à un nettoyage soigneux avant de monter les haut-parleurs.

Les performances des subwoofer P 20 FE, P 25 FE, P 20 FSE, P 25 FSE et P 30 FSE permettent d'atteindre des niveaux sonores élevés.

Nous vous rappelons que l'écoute prolongée de musique au-delà de 85 dB SPL peut détériorer durablement vos capacités auditives. Il est donc conseillé de régler le niveau de votre équipement en conséquence.

Câblage avant l'installation

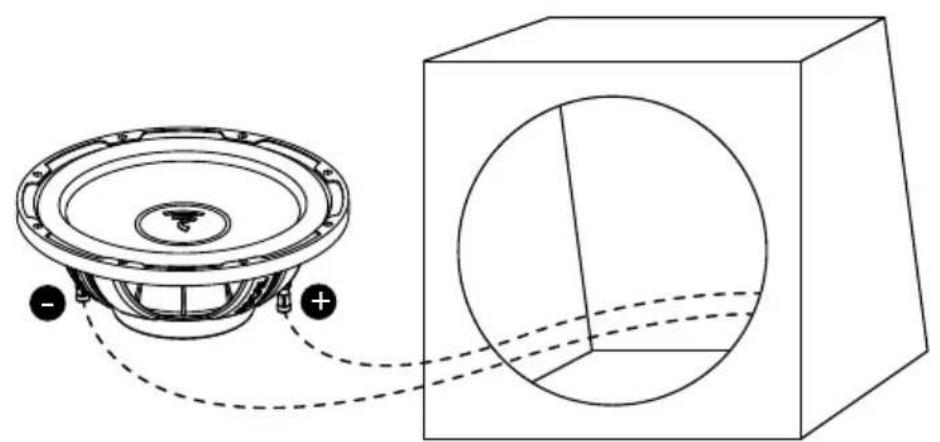

Vous ne pourrez envisager le montage de votre subwoofer qu'après branchement à l'aide des emplacements dédiés se trouvant sur le produit (fig. 1).

Installation

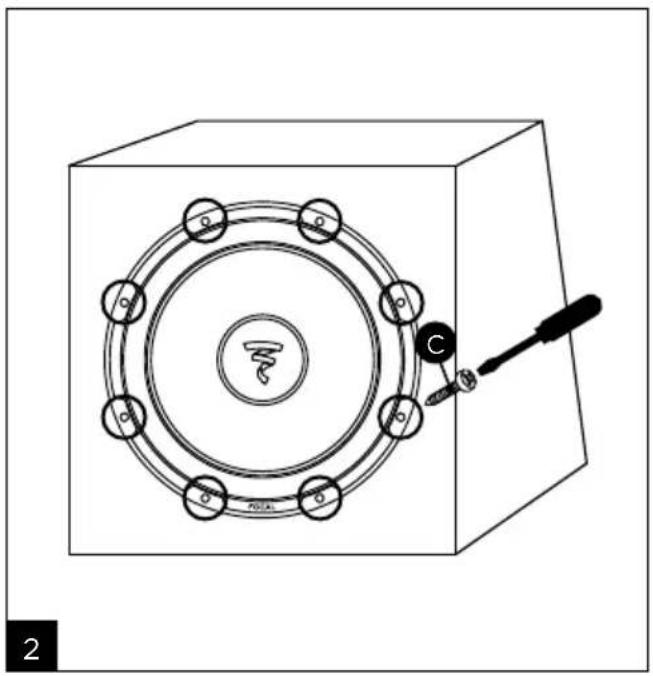

Veillez à utiliser les vis fournis pour la fixation du subwoofer afin de ne pas endommager sa suspension voire les garnitures de voeu vehicule ou d autres de ses composants (fig.2).

Positionnement des produits

Les haut-parleurs de la gamme ont été étudiés pour restituer le plus fidèlement possible les graves de vos musiques. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Veillez à ce que le woofer soit placé dans un caisson adapté (fig. 7, 8, 9). Assurez-vous qu'aucun objet ne traverse la grille de protection, celle-ci pourrait endommager votre subwoofer Flax Evo.

Entretien

L'entretien des haut-parleurs Flax Evo se limite à un dépoussiérage à l'aide d'un chiffon sec. Si la grille de protection est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface des haut-parleurs.

Période de rodage

Les haut-parleurs utilisés sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos produits de la ligne Flax Evo.

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie légale des vices cachés pour la France est de deux ans à compter de la découverte du vice. La garantie légale de conformité pour la France sur tout matériel neuf Focal est de deux ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en œuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.

Élimination correcte de ce produit.

Ce marquage indique qu'au sein de l'UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. Afin d'éviter tout risque pour l'environnement ou la santé humaine, le recycler de manière responsable pour encourager la réutilisation des ressources matérielles. Pour retourner votre appareil usagé, utiliser les systèmes de retrait et de collecte disponibles ou contacter le revendeur auprès duquel vous avez acquis le produit. Ils pourront recycler le produit en toute sécurité.
