| Type de produit | Amplificateur de puissance stéréo |
| Marque | Cambridge Audio |
| Modèle | Azur 851EW |
| Puissance de sortie (stéréo, 8 Ω) | 2 x 200 W |
| Puissance de sortie (stéréo, 4 Ω) | 2 x 350 W |
| Puissance de sortie (mono bridge, 8 Ω) | 1 x 500 W |
| Puissance de sortie (mono bridge, 4 Ω) | 1 x 800 W |
| Distorsion harmonique totale (THD) | < 0,001 % à 1 kHz, < 0,005 % de 20 Hz à 20 kHz |
| Réponse en fréquence | 5 Hz - 80 kHz (-1 dB) |
| Rapport signal/bruit | > 90 dB (non pondéré, réf. 1 W/8 Ω) |
| Impédance d'entrée (symétrique) | 38 kΩ |
| Impédance d'entrée (asymétrique) | 68 kΩ |
| Facteur d'amortissement | > 125 à 1 kHz |
| Entrées audio | 1 paire XLR symétrique, 1 paire RCA asymétrique |
| Sorties enceintes | Bornes à vis (4 paires) |
| Entrée déclenchement | 5-12 V CA/CC |
| Sortie déclenchement | 12 V CC, 100 mA |
| Bus de commande | Entrée et sortie RCA (orange) |
| Consommation électrique max | 2400 W |
| Consommation en veille | < 0,5 W |
| Technologie d'amplification | Classe XD™ (brevetée Cambridge Audio) |
| Système de protection | CAP5 (5 points : CC, surchauffe, surtension, court-circuit, écrêtage) |
| Modes de fonctionnement | Stéréo, bi-câblage, mono bi-ampli, mono bridge |
| Fonctions spéciales | Arrêt automatique (APD), mise en marche automatique par signal, menu de configuration |
| Entretien et nettoyage | Chiffon sec non pelucheux, pas de produits liquides ou abrasifs |
| Sécurité | Ne pas obstruer les aérations, ne pas exposer à l'eau, débrancher en cas d'orage |
| Informations générales | Fiche polarisée, classe de construction I, conformité CE et FCC |
FOIRE AUX QUESTIONS - Azur 851EW CAMBRIDGE
Questions des utilisateurs sur Azur 851EW CAMBRIDGE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice Azur 851EW - CAMBRIDGE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Azur 851EW de la marque CAMBRIDGE.
MODE D'EMPLOI Azur 851EW CAMBRIDGE
Consignes de sécurité importantes 23
Garantie limitée 24
Connectique du panneau arriere 25
Panneau avant 26
Raccordements 27
Connexions stereo asymétriques 27

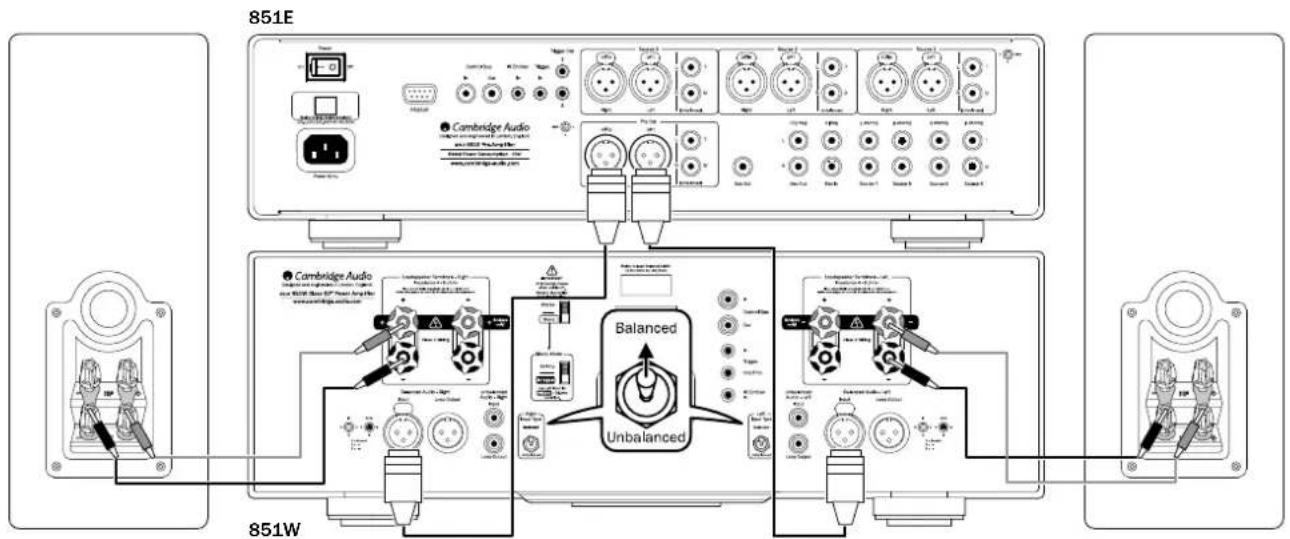

Connexions stereo symétriques 27

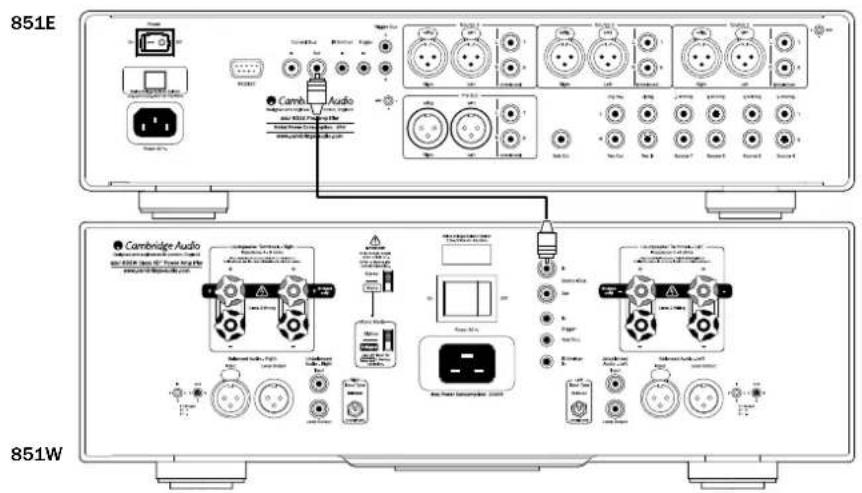

Synchronisation de l'alimentation (commande Marche/Veille) 28
Connexions avances 28

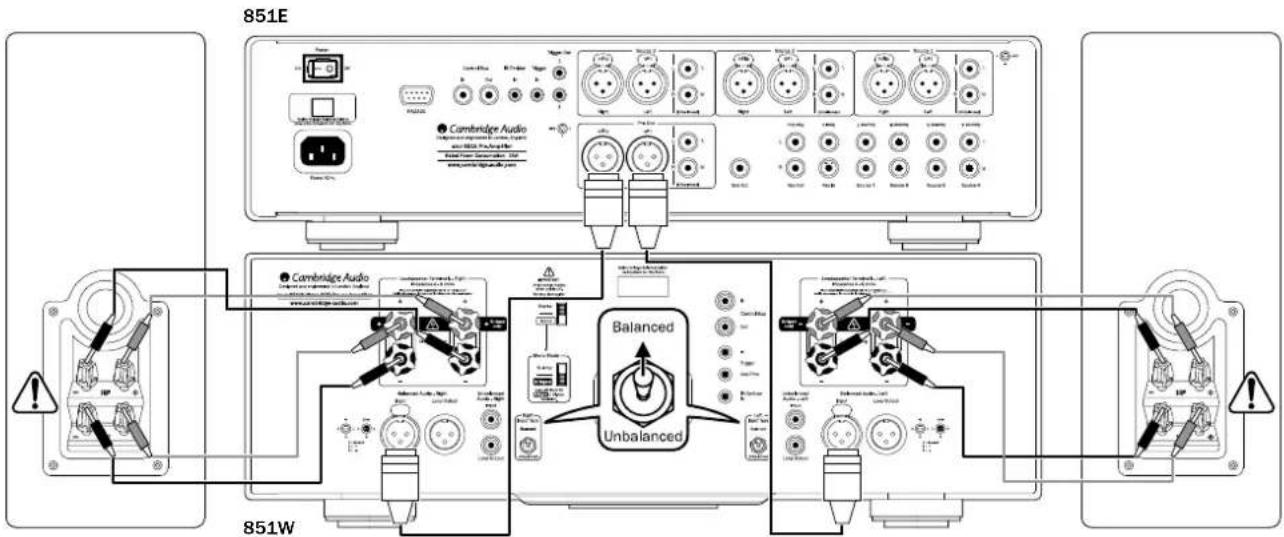

Raccordements stereo bi-cablage 28
Doubles connexions mono bi-ampli. 29

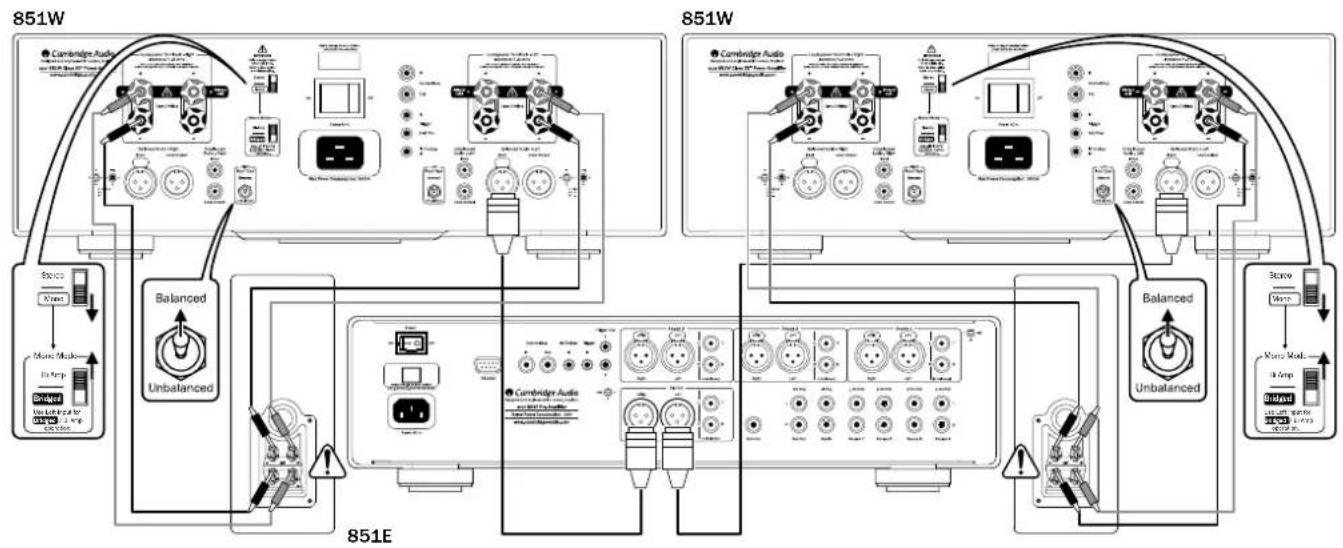

Doubles connexions mono bridge 29
Mise sous/hors tension du 851W 30
Installation personalisée 30
Menu de configuration 30
CAP5: Système de protection en cinq points 31
Characteristiques techniques. 32
Dépannage 32
Assurez-vous d'enregistrer votre achat!
Consultez le site: support.cambridgeaudio.com
Inscrivez-vous pour etre informé en avant-premiere des:
- Sorties des futurs produits
- Mises à jour de logiciels
- Nouveautés, événements, offres exclusives et concours!
Ce guide vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il contient ont été vérifiées soignement avant leur impression. Toutefois, Cambridge Audio ayant pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générées peuvent être modifiées sans préavis.
Ce document comprend des informations exclusives protégées par des droits d'auteur. Tous droits réservés. La reproduction sous chaque forme que ce soit et par chaque moyen que ce soit (mécanique,lectronique ou autre) d'une partiequelconque de ce manuel sans l'autorisation écrite préalable du fabricant est illégale. Toutles marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.
Copyright Cambridge Audio Ltd 2013.
Cambridge Audio et le logo Cambridge Audio sont des marques commerciales de Cambridge Audio.
Les autres marques mentionnées sont des marques commerciales de leurs propriétaires respectifs et sont utilisées à des fins de réference uniquement.
Introduction
Nous vous remercions pour l'achat de cet amplificateur Azur 851W Class XD^TM qui, nous en sommes persuadés, vous procurera des années de plaisir auditif. comme tous les produits de Cambridge Audio, l'Azur 851W obéit à trois principales de base : des performances remarquables, une capacité d'emploi et un rapport qualité-prix imbatable.
Le 851W est doté de notre. topologie d'amplificateur propriétaire exclusive Class XD, conque pour eliminer la distorsion de croissement à des niveaux de signaux faibles.
En déplacant activement le point de croissement, cette technologie cree une zone de fonctionnement exclusivement Classe A ou la zone de croissement serait autrement située avant de passer a une forme améliorée de Classe B à des niveaux supérieurs. Elle ne doit pas etre confondue avec la classe AB, qui confere une petite zone de classe A, mais au prix d'une distorsion plus elevée des que le niveau du signal se déplace hors de la zone AB. Les circuits Class XD éliminent non seulement la distorsion de croissement du point de croissement zéro, mais réunissant également les caractéristiques des transistors de sortie afin de réduire la distorsion dans les autres parties de la plage de sortie de l'amplificateur.
Un livre blanc sur cette technologie brevetée est disponible sur notre site Internet: www.cambridge.audio.com
Notez qu'en raison de la technologie Class XD, le 851W générale légèrement plus de chaleur qu'un amplificateur classe B/AB conventionnel. Il convient donc de ne pas abstruer les fentes d'écatération sur le dessus de l'unité.
Parmi ses autres caractéristiques, l'amplificateur inclut également un chassin à faible résonance et acoustiquement neutre qui élimine les vibrations induisant des distorsions. Quatre paires de transistors de sortie à tension très élevée sont utilisées pour chaque sortie afin de conférer une excellente capacité d'entraînement de chargement. Celles-ci sont complétées par une cinquième paire de transistors de sortie pour chaque canal, ce qui en fait un circuit Class XD extrémement sophistique. Voitre appeareil intégre de bout en bout des composants de très haute qualité, notamment des condensateurs polypropylene à faible tolerance, des circuits de puissance qui bénéficient d'une très faible impédance grâce à la présence de plusieurs barres omnibus en cuivre, et des résistances à film metallique avec une tolerance de 1 %.
Les connexions d'entrée audio symétriques sont conçues pour restituer la plus haute fidélité possible et toutes les entrées sont dotées de sorties de boucle. Associées aux modes mono bi-ampli et mono bridge du 851W, les sorties de boucle permettent d'utiliser un 851W ou plus dans des systèmes de très haute qualité.
Le 851W est doté de secondaires de transformateur séparés pour les canaux gauches et droits, de doubles redresseurs et de blocs d'alimentation distincts pour un double fonctionnement mono des amplificateurs de puissance gauche et droit.
Votre amplificateur de puissance ne peut faire preuve de ses qualités que s'il est raccordé à un système de qualité équivalente. Il est primordial de ne pas transiger sur la qualité de votre pré-amplificateur, des équipements source, des enceintes ou du cablage. Naturellement, nous recommendons les modélles de la gamme Cambridge Audio, particulièrement le pré-amplificateur 851E correspondant. Ces produits ont été conçus dans le même esprit d'excellence que cet amplificateur. Notre revendeur peut également vous fournir des cables d'interconnexion Cambridge Audio de qualité qui permetront à votre système d'atteindre son veritable potentiel.
Nous vous remercions de prendre le temps de dire ce manuel et vous recommendons de le conserver afin de pouvoir vous y reporter ulterieurement.
N_2 通 C
Matthew Bramble,
Directeur technique de Cambridge Audio et Iequipe de creation du 851W
Consignes de sécurité importantes
Pour votre propre sécurité, merci de dire attentivement ces instructions importantes sur la sécurité avant de tenter de racorder cette unité au réseau électrique. Elles vous permetront aussi d'obtenir les salariés résultats et de prolonger la durée de vie de l'unité :
-
Lire ces instructions.
-
Conserverces instructions.
-
Prendre en compte tous les averisations.
-
Suivre l'ensemble des consignes.
-
Ne pas utiliser cet appareil pres de I'eau.
-
Nettoyer uniqueness avec un chiffon sec.
-
Ne pas bloquer les pouches d'aération. Suivre les instructions du fabricant lors de l'installation.
-
Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cusinières ou près d'autres apparilés ( comme les amplificateurs) qui produit de la chaleur.
-
Ne pas oublier le caractère sécuritaire d'une prise polarisée ou d'une prise de terre. Une prise polarisée possée deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter unElectricien pour qu'il puisse remplacer votre installation obsoilée.
-
Merci de ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
-
Utiliser uniquement les pieces detachées/accessoires précisés par le fabricant.
-
Utiliser uniquement le chariot, le trèpied, la console ou la table précisé par le fabricant, ou fourni avec l'appareil. En cas d'utilisation d'un chariot, merci de faire très attention lorsque vous déplacez le chariot/l'appareil afin d'éviter de vous blesser en faisant tomber l'ensemble.
- Debrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
- Confier tous les travaux de maintenance à du personnel spécialisé et qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommagé : en cas de dégats sur le cordon d'alimentation ou sur la prise, si du liquide ou un objet est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.
AVERTISSEMENT
-Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'unité à la pluie ou à des sources humides.
- N'exposez pas les batteries (batteries ou kit batterie installedes) à des températures élevées, causées par exemple par la lumière du soleil, le feu ou d'autres sources similaires.
L'unité est une construction de classe 1 et elle doit être raccordée à la prise électrique par le biais d'une prise de terre.
L'unité doit être installée de manière à ce qu'elle puisse être retirée du réseau électrique depuis la prise de terre (ou par le blais d'un connecteur adapté situé sur la partie arriere de l'unité). Si la prise de courant est utilisée en tant que dispositif de déconnexion, ce dernier doit alors rester prét et facile d'utilisation. Utiliser uniquement les cordons d'alimentation fournis avec l'unité.
Merci de vérifier qu'il existe une aération énergétique. Nous vous recommendons de ne pas placer l'apparéil dans un espace confiné; si vous souhaïze le placer sur une étagère, placez-le sur la plus élevé pour assurer une ventilation optime. Ne pas placer d'autres équipements sur l'unité. Ne pas poser l'unité sur un tapis, ni sur une surface mise, et ne pas boucher les orifices d'aération, ni les grilles de sortie. Ne pas recouvrir les grilles d'aération avec des objets tels que des journaux, des nappes, des ridesaux.
L'unité ne doit pas être utilisée pres de l'eau, elle ne doit pas être exposée à une source d'écoulement, ni à des éclaboussures ou à tout autre type de liquides. Aucun object rempli d'eau, comme des vases, ne doit être placé sur l'unité.
CAUTION
Risque de chic
ne pas ouvrir.
ACHTUNG
Le voyant lumineux avec le symbole en forme d'arcitué dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de 'courant dangereux' non isolé au sein du produit, et ce dernier pourrait être suffisament fort pour provoquer une décharge électrique sur des personnes.
Le point d'exclamation situé dans le triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet apparéel.
Symbole DEEE
La poubelle sur roue est le symbole de l'Union Européenne pour le recyclage séparé des apparèels électriques et Electroniques. Ce produit contient des équipements électriques et Electroniques qui peuvent être réutilisés, recyclés ou recupérés, et ils ne doivent donc pas été mis au rebut dans cette poubelle habituelle qui ne fait pas l'objet du tri siléctif. Merci de returner
l'unité ou de contacter le revendeur autorisé qui vous a fourni ce produit pour obtenir davantage d'informations.
Marque CE
Ce produit est conforme aux directives européennes relatives à la base tension (2006/95/EC), à la compatibilité electromagnétique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.
Marque C-Tick
Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.
Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.
Normes FCC
IMPORTANT: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES AUDIOVISuelles OU RADIO ENGENDREES PAR DES MODIFICATIONS NON AUTORISEES, EFFECTUEES SUR CET APPAREIL. DE TELS CHANGESMENTS POURRAIENT ANNULER L'AUTORISATION D'UTILISATION QU'A L'UTILISATEUR.
Cet équipement a ete creed et testepouretre conforme aux limites des appellens numériques de classe B, conformement à la partie 15 des régles FCC. Ces limites ont ete definiens pour fourir une
protection raisonnable contre les interférences dangereuses au sein d'une installation résidentielle. Ce équipement géné, utilise et peut émettre des radiations de fréquence radio, s'il n'est pas installé, ni utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. Toutefoils, il est impossible de garantir qu'aucune interférence ne sera produit au sein d'une installation spécifique.
Si cet apparéil génére des interférences qui génent la réception des émissions télévisuelles ou radio, ce qui peut être remarqué en activant ou en désactivant l' apparéil, nous invitons l'utilisateur à essayer de corriger ces interférences en suivant l'une des mesures suivantes :
- réorienter ou déplacer l'antenna de réception
- augmenter la distance qui sépare l'équipement du récepteur
- raccorder l'appareil à une prise d'un circuit différent de celui auquel le récepteur est relié
- consulter le revendeur ou un technicien TV/radio experimenté pour obtenir de l'aide.
Aération
IMPORTANT - L'unité risque de chauffer lors de l'utilisation. Ne déposezaucun objet sur l'unité. Ne pas placer l'équipment dans une piece entière fermée ou dans un casier ne disposant pas d'une aération suffisante.
Les pieds de ce produit sont destinés à garantir une circulation d'air suffisante, ne les retirez pas!
Vérifier qu'aucun petit object ne peut passer à travers des grilles d'airation. Si cela se produit, éteindre immeditément l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l'aide et des conseils.
Emplacement
Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu telle que des bouygues allumées doit être placée sur l'appareil. Eviter également toutes les sources qui pouraient occasionally des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé à des températures moyennes.
L'unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l'equipement dans une piece entière fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champsmagnétiques répartis,aucune platine,ni aucun téléviseur CRT ne doit être positionné pres de l'appareil pour éviter de possibles interférences.
Les composants audio et Electroniques peuvent être utilisés environ une semaine entière (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d'être installés correctement, et les propriétés sonores s'améliorent avec le temps.
Sources d'alimentation
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargée de l'alimentation électrique dans vos région.
Voupez laisser cette unite en mode veille lorsque vous ne l'utilise pas, elle consumes moins de 0.5 Watt. Pour eteindre I'unité, utilise le bouton Arrét situé sur la partie arriere de l'appareil. Si vous n'avoce pas l'intention d'utilis L'unité pendant une longue période, il vous suffit de la débrancher de la prise electrique.
Surcharge
Eviter de surcharger les installations electriques murales, ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électrique. Les installations en courant continu surcharges, les rallonges, les cables d'alimentation abimés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.
S'assurer que chaque cable est correctement inséré. Pour éviter des renflements ou des bruits de fond, ne pas mélanger les interconnections avec le cordon d'alimentation ou les cables du haut-parleur.
Nettoyer
Pour nettoyer l'unité, passer un chiffon non pelucheurs et sec. Ne pas utiliser de produits liquides nettoyants compensant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou pré des l'unité.
Mise au rebut des piles
Merci de restre au rebut les piles déchargées selon les dispositions en vigueur au niveau local en termes de recyclage et de protection de l'environnement.
Haut-parleurs
Avant d'effectuer les liaisons avec les haut-parleurs, s'assurer que le courant est coupé et utiliser uniquement les interconnections prévues à cet effet.
Réparations
Ces unités ne peuvent pas être réparties par l'utilisateur, ne pas essayer de réparer, de défaire, ou même d'assemblier l'unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur.
Garantie limitée
Cambridge Audio garantit ce produit contre tout défaut de matériel et de main-d'oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut decide de réparer ou de replacer (à sa propre dés RIction) ce produit ou toute piece defectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à tousjours conserver la preuve d'achat de cet apparéil.
Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agree chez qui vous avons acheté ce produit. Si vous revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par toute revendeur à Cambridge Audio ou à un service après-venture Cambridge Audio agree. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit etre presentee pour tout recours a la garantie.
Cette garantie est annulée si (a) le numero de série d'usine a eté modifié ou supprimé de ce produit ou (b) ce produit n'a pas eté acheté auprès d'un revendeur Cambridge Audio agré. Pour confirmer que le numero de série n'a pas eté modifié ou que ce produit a eté acheté auprès d'un revendeur Cambridge Audio agré, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.
Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie qu'enconque du produit. Cette garantie ne couvres pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opéree ou tentée par une personnequelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agree, autorisé a effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvres pas les produits vendus "EN L'ETAT" ou "WITH ALL FAULTS".
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIÉ CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCINE TOUTE RESPONSABILÉT POUR TOUT DOMMAGE ACCESSIOIRE OU INDIRECT DE LA RIUPTURE DE TOUTE GARANTIÉ EXPRESSÉ OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIÉ EXCLUT TOUTE AUTRE GARANTIÉ EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIÉ RELATIVE À L'APTITUDE DU PRODUIT À ÉTRÉ COMMERCIALISED ET À ÉTRÉ UTILISÉ DANS UNA APPLICATIONPARTICULIERÉ.
Certain pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter vous revendeur.

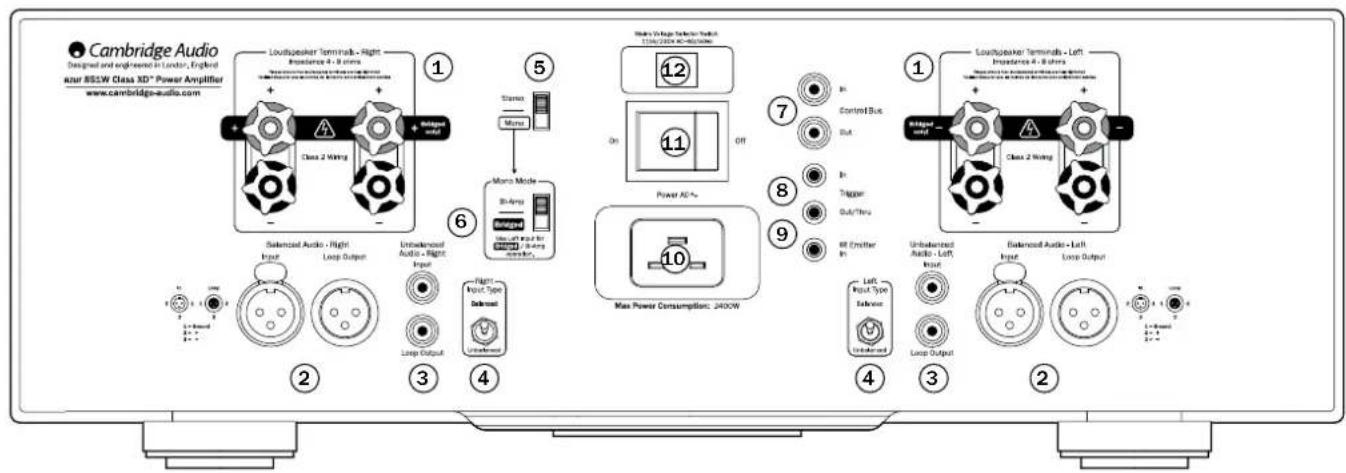

Connectique du panneau arrière
1. Bornes pour enceintes
Pour un cablage classique, connectez les cables de votre enceinte gauche aux bornes positif et négative de gauche, et les cables de leur enceinte droite aux bornes positif et négative de droite. Dans tous les cas, la borne rouge est la sortie positive et la borne noire, la sortie négative.
Si vous utilisez deux 851W, d'autres configurations dual mono sont également possibles. Reportez-vous aux sections ultérieures de ce manuel pour plus d'informations.
Utilisez des enceintes dont l'impedance nominale est comprise entre 4 et 8 ohms. Veillez à ce qu'aucun brin isolé ne paise court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes soient parfaitement serrées pour assurer un bon raccordement électrique. Un mauvais serrage des bornes à vis peut avoir des répercussions sur la qualité sonore.
Types d'entres audio
Le 851W est doté de connexions d'entrée asymétriques (phono/RCA) ou symétriques (XLR). L'un ou l'autre type peut être utilisé indifféremment, mais il est impossible d'utiliser les deux simultanément. La connexion symétrique est une sortie de qualité supérieure, capable de rejoeter le bruit et les interférences lorsqu'elle est utilisée avec d'autres équipements compatibles avec cette fonctionnalité. Un connecteur XLR est cable Broche 1-Terre;Broche 2-Chaud (en phase);Broche 3-Froid (phase inversée).
Utilisez le commutateur de Type d'entrée gauche et droite (Élement 4) pour sélectionner le type de connexion que vous souhaitez utiliser. Quel que soit le type d'entrée utilisé, symétrique ou asymétrique, assurez-vous qu'aucun cable ou équipement n'est connecté à l'entrée inutilisée, car cela peut perturber le fonctionnement. L'entrée non utilisée n'a pas besoin d'être supprimée et cela ne devrait pas été le cas.
2. Audio symétrique
Pour le raccordement aux sorties XLR symétriques de pré-amplificateurs déquats équipés de ce genre de sortie (tel que notre modele 851E).Le pré-amplificateur utilisé doit être capable de fournir au moins 1 V rms de sortie par phase (c'est à-dire à la fois au niveau des bornes positives et négatives des sorties XLR,voire plus).La quasi-totalité des pré-amplificateurs modernes répondent à cette exigence.
3. Audio asymétrique
Pour le raccordement aux sorties RCA/Phono classiques (simple extrémité) d'un pré-amplificateur (tel que notre méthode 851E). Le pré-amplificateur utilisé doit être capable de fournir au moins 1 V rms de sortie (voire plus). La quasi-totalité des pré-amplificateurs modernes répondent à cette exigence.
4. Commutateur de type d'entrée
Ce commutateur permet de seLECTIONner un type de connexion symétrique ou asymétrique pour l'entrée.
5. Commutateur de mode stéréo/mono
Bascule le 851W entre le mode de fonctionnement stéreo « normal » (auquel cas un seul 851W est utilisé pour une paire d'encéintes) et Mono (auquel cas deux 851W sont utilisés, un pour chaque onceinte). Reportez-vous aux sections ultérieures de ce manuel pour plus d'informations.
6. Commutateur de mode mono
Lorsque le mode Mono a été sélectionné, le 851W bascule entre les modes mono bi-ampli et mono bridge. Reportez-vous aux sections ultérieures de ce manuel pour plus d'informations.
7. Bus de commande
Entree - Permet à l'appareil de receivevoir des commandes non-modulées des systèmes multipièces ou d'autres composants.
Sortie - Permet de transmettre les commandes du bus de commande à un autre appeareil.
Le 851W peut également être commuté entre les modes Marche et Veille en racordant la sortie du bus de commande d'un pré-amplificateur 851E à l'entrée du bus de commande du 851W. Reportez-vous à la section « Synchronisation de l'alimentation » de ce manuel pour plus d'informations.
8. Entrée/sortie/transmission de déclenchement
Dans le cas d'installations personalisées ou avec des pré-amplis dotés de sorties de déclenchement, le 851W peut être mis sous et hors tension (c'est-à-dire mis en mode veille et reactifé) grâce à la présence de CC 5-12 V au niveau de l'entrée de déclenchement. Une entree de déclenchement produit également une sortie de déclenchement CC 12 V générente en interne au niveau de la connexion de sortie/transmission. De même, lorsque le 851W est mis en marche à partir du panneau avant, une sortie de déclenchement CC 12 V se produit au niveau de la connexion de sortie/transmission. Cela permet demettre en marche/veille d'autres amplificateurs de puissance ou d'autres équipements connectés si on le souhaite. Reportez-vous à la section « Synchronisation de l'alimentation » de ce manuel pour plus d'informations.
9. Entrée de l'émetteur IR (Infrarouge)
Permet à l'apparéil de receivevoir des commandes IR modulées de systèmes multiplécées ou d'autres systèmes rémetteurs IR. Les commandes recues ici ne sont pas en sortie de boucle du bus de commande. Veuillez consulter la section « Installation personalisée » pour obtenir des informations supplémentaires.
10. Prise d'alimentation secteur CA
Une fois tous les raccordements vers l'amplificateur réalisés, branchelez cable d'alimentation CA à une prise secteur et mettez l'appareil en marche. Notre apparéil est maintainant prét à fonctionner.
11. Marche/arret
Mise en marche et arrêt de l'appareil. Si le 851W ne va pas été utilisé pendant une longue période, il convient de lemettre hors tension à l'aide de ce commutateur.
12. Sélecteur de tension d'alimentation (version CU uniquement)
Permet de basculer la tension d'alimentation du 851W entre 100 V et 115 V.
Remarque : utilisation réservée exclusivement aux techniciens qualifiés Cambridge Audio !

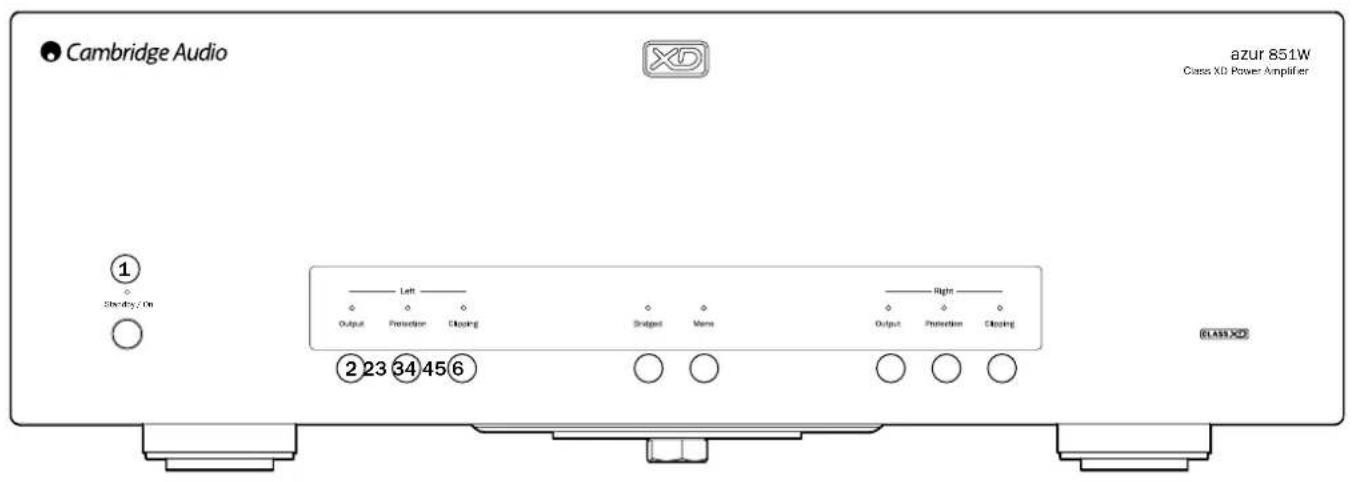

Panneau avant
1. Veille/Marche
Permet demettre I'appareil en veille (indique par unvoyant d'alimentation faiblement lumineux) et en marche (indique par unvoyant d'alimentation treslumineux).Le mode veille est un mode economique ou la consommation d'énergie est inférieure a 0,5 Watt. Il est conseillé de laisser I'appareil en veille lorsqu'il n'est pas utilise.
Lorsque le 851W est reactifé après une mise en mode veille, il vérifie automatiquement la presence d'reurs et permet aux étapes de l' amplificateur de puissance de se stabiliser avant de rétabir le son des sorties des encinttes.
Remarque : les voyants de protection cllgnotent pendant l'execution de ce contrôle.
Arret automatique (APD)
Sur cet apparéil, la fonction Arrêt automatique (APD) est activée par défaut.
Aprés une période d'inactivité, l' apparéil basculera automatiquement en mode veille. Consultez la section ultérieure qui s'y rapporte pour plus de détails.
2.Sortie
Indique que la sortie gauche ou droite est active. Levoyant (DEL) est allumé pour signaler que la sortie est active, et étant lorsque la sortie est inactive (c'est-à-dire, lorsque le son est coupé).
3. Protection
Si cevoyant est allumé en continu, cela indique que le 851W a détecté une erreur sur le canal droit ou gauche et qu'il se protège.
4. Écretage
Ce voyant indique que le 851W a détecté que le canal gauche ou droit subit une saturation ou un échéage.
La distorsion d'escretage se produit à des volumes élevés lorsqu'le signal de sortie tente de dépasser brievement la tension maximale que l'amplificateur peut fournir, ce qui provoque l'aplaisissement des crétes du signal.
Lorsque le 851W détecte un écretage, cevoyant clignote brievement. Si l'écretage atteint des niveaux dangereux susceptibles d'endommager l'amplificateur ou les enceintes qui y sont raccordées, l'appareil adoptera alors un mode de protection.
5. Bridge
Cevoyantindiquequele851Westutilise enmodebridge.(LevoyantMonoseraegalementallumé.)
6. Mono
Cevoyantindiquequele851WestutilisedansunmodeMono.
Voyants lumineux (DEL)
Sortie stereo:
Sortie Mono :
Sortie Mono bridge :
Raccordements
Le 851W integre à la fois des connexions de sortie symétriques (XLR) et asymétriques (RCA/Phono). Pour une qualité optimale, nous vous recommendons d'utiliser une sortie symétrique avec des pré-amplificateurs dotés de cette connexion (nels que notre modele 851E).
Avant d'effectuer tout raccordement avec les enceintes, assurez-vous que le courant est coupé et utilisez uniquement les cables prevus a cet effet (par ex. des fiches bananes). Veillez a respecter la polarite positve (+) et négative (-) des raccordements. L'enceinte peut etre equipée de plus d'une paire de bornes de raccordement: LF (basse frquence) et HF (haute frquence). Pour un cablage simple, il est recommendé de se connecter aux bornes LF. La bande metallique reliant les bornes basse-frquence aux bornes haute-frquence ne doit pas etre retiree (elle doit letre uniquely dans le cas d'un systeme bi-cabage).

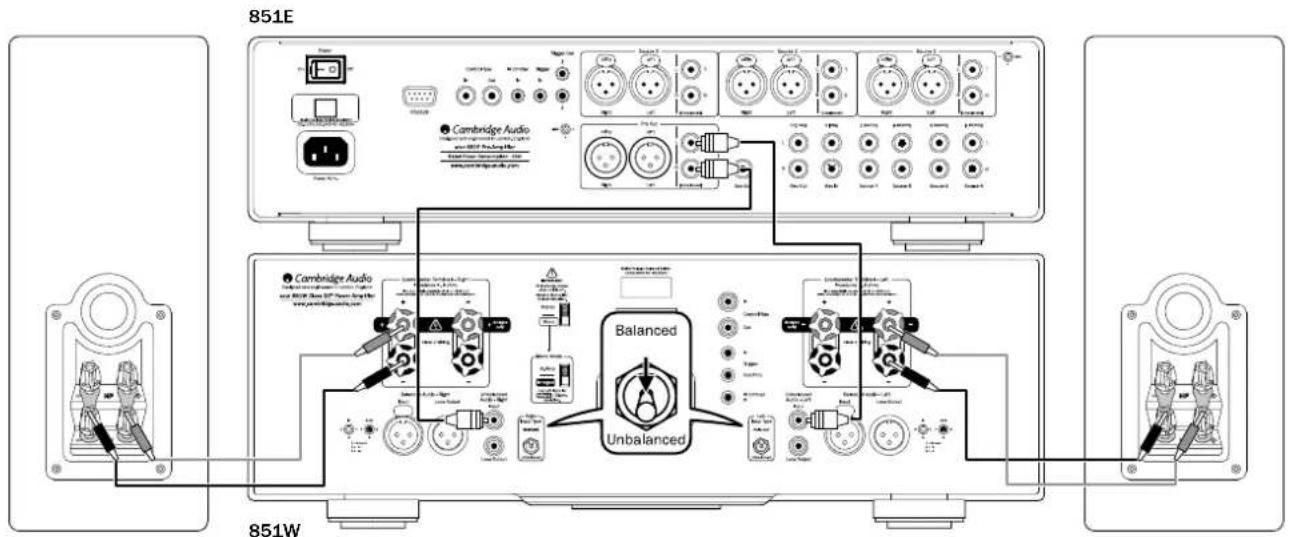

Connexions stereo asymétriques

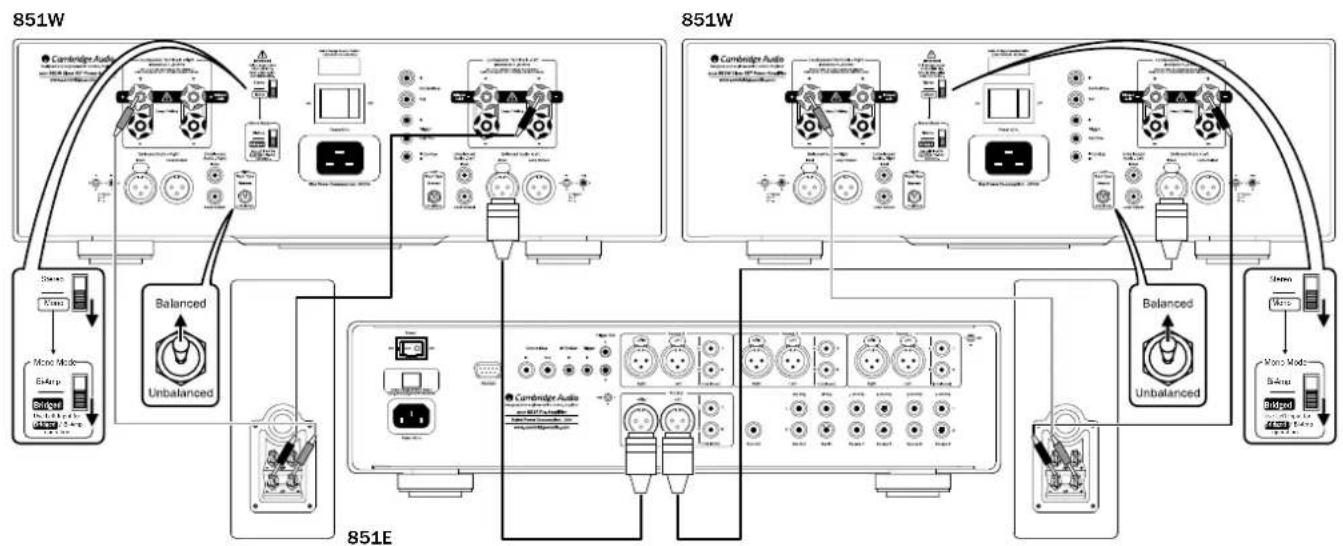

Le schéma ci-dessous présente la connexion d'un 851W à un 851E au moyen des entrees audio asymétriques via les connecteurs phono/RCA, raccordé à une paire d'enceintes par un cable simple.
Lors de l'utilisation des connexions asymétriques (phono/RCA), les commutateurs de Type d'entree gauche et droit sur le 851W doivent etre places en position * Symétrique.
Remarque : Dans cette configuration, le 851W doit être configuré en mode stéreo.
Connexions stéreo symétriques
Le schéma ci-dessous présente la connexion d'un 851W à un 851E au moyen des entrées audio symétriques via les connecteurs XLR à trois broches, raccordé à une paire d'enceintes par un cable simple.
Lors de l'utilisation des connexions symétriques (XLR), les commutateurs de Type d'entrée gauche et droit sur le 851W doivent être placés en position « Symétrique »
Remarque : Dans cette configuration, le 851W doit être configuré en mode stéreo.
Synchronisation de l'alimentation (commande Marche/Veille)
Lorsqu'il est mis en mode veille ou reactive, le pré-amplificateur Azur 851E peut, si on le souhaite, commander automatique le 851W lorsqu'il est raccordé via les connecteurs des bus de commande (repérables à leur couleur orange sur les panneaux arrirées des modèles Azur compatibles). Pour que cette fonctionnalité soit opérationnelle, les apparciels doivent être raccordés à l'aide de cordons RCA/phono. Aucune configuration supplémentaire n'est nécessaire.
Branchez la sortie du bus de commande du 851E sur l'entrée du bus de commande du 851W. Poursuivie la chaine avec d'autres modélles Azur si plus d'unités doivent être synchronisées (reportz-vous au manuel du 851E pour plus d'informations, car il est nécessaire d'effectuer quelques réglages).
Remarque: Le 851E est doté d'une sortie de déclenchement qui peut également être utilisée pour contröler la mise en voille/marche du 851W si on le souhaite. La encore, la procédure consiste simplement à brancher les deux unités (à l'aide d'un cordon mono mini-jack 3,5 mm/mini-jack 3,5 mm dans ce cas).
Le bus de commande est la méthode recommandaee lors de l'utilisation d'un 851E et d'autres équipements Cambridge Audio Equipes d'entretres/sorties de bus de commande.
L'entrée/sortie de déclenchement peut être utile si l'on souhaite contrôle le 851W (de même que le 851E) depuis d'autres équipements munis de sorties de déclenchement (installation personnalisée et/ou systèmes multipieces, etc).
Connexions avances
En plus du fonctionnement en stéreo simple cablage classique (symétrique ou asymétrique), plusieurs autres modes de fonctionnement sont possibles, notamment stéreo bi-câblage, mono bi-ampli, mono bridge, etc.
Dans tous les exemples suivants, il est possible d'utiliser indifféremment des connexions symétriques ou asymétriques, le principe étant exactement le même pour chaque type de connexion. Par souci de simplicité, seules les connexions symétriques seront abordées dans chacun des exemples.
Raccordements stereo bi-câblage
Le schéma ci-dessous présente le 851W raccordé à un 851E bi-câblé à une paire d'enceintes.
IMPORTANT: Dans le cas d'un système bi-câblage, il convient desterolir la bande metallique reliant les bornes basse-frequence aux bornes haute- fréquence.
Remarque :
- Dans cette configuration, le 851W doit être configuré en mode stéreo.
- Il est également possible d'utiliser des connexions asymétriques.
Doubles connexions mono bi-ampli
Le 851W intégre des paramétres Mono et Mono bi-ampli qui permettent d'utiliser deux 851W (ou plus) comme blocs mono pour les systèmes haut de gamme. Dans l'exemple ci-dessous, deux 851W Mono bi-ampli sont utilisés avec un 851E.
En mode Mono bi-ampli, cheque 851W commande une enceinte.
Remarque: Il est également possible d'utiliser des connexions asymétriques.
Paramétres importants du 851W
Utilisez exclusivement les entrées gauches du 851W en cas d'utilisation en mode bi-ampli.
Dans cette configuration, le commutateur de mode Stereo/Mono du 851W doit être régle sur « Mono » et le commutateur de mode Mono doit être régle sur « Bi-ampli »
La bande métallique reliant les bornes bassé fréquence aux bornes haute fréquence de l'enceinte doit être retiree.
Doubles connexions mono bridge
Le 851W intégre des paramétres Mono et Mono bridge qui permettent d'utiliser deux 851W (ou plus) comme blocs mono pour les systèmes haut de gamme. Dans l'exemple ci-dessous, deux 851W Mono bridge sont utilisés avec un 851E.
En mode Mono bridge, chaque 851W commande une enceinte sur l'ensemble de ses canaux de sortie et se compose comme un amplificateur mono de 500 W au lieu d'un amplificateur stéreo de 200 W par canal. Un 851W commande l'enceinte gauche et l'autre l'enceinte droite.
Remarque: Il est également possible d'utiliser des connexions asymétriques.
Paramétres importants du 851W
Utilisez exclusivement les entrées gauches du 851W en cas d'utilisation en mode bridge.
Dans cette configuration, le commutateur de mode Stereo/Mono du 851W doit être régile sur « Mono » et le commutateur de mode Mono doit être régile sur « Bridge »
Mise sous/hors tension du 851W
Outre la touche du panneau avant, il existe différents moyens demettre automatique le 851W sous et hors tension :
Une entree de declenchement 5-12 V CA ou CC sur le panneau arriere peutmettre I'appareil sous et hors tension a partir de systèmes a installationpersonnalise ou de preamplis dotes de sorties de declenchement. Cetteentree etant declenchee par front d'impulsion,le 851w se mettra sous tension avec une transition de tension de zero a positive,et se mettra hors tension avec une transition de tension de positie a zero.
Le 851W intégré également une entree de bus de commande à l'usage du préampli 851E de la meme gamme. Cette entree permit de relier les deux apparéils à l'aide d'un simple cable RCA/Phono vers RCA/Phono, grâce auquel le préampli 851E peut communiquer avec le 851W et contrcler automatiquement son état d'alimentation.
Dans le cas d'une installation personalisée, il est également possible de transmettre des signaux infrarouges ou de bus de commande (consulter notre site web pour connaître le tableau des codes) vers le 851W et ainsi d'agir sur le contrôle de l'alimentation.
Enfin, le 851W peut détecter ses entrées audio et automatiquement semettre sous tension en presence d'un signal. Inversement, l'appareil peut automatiquement semettre hors tension si aucun signal n'est détecté depuis 30 minutes.
Pour activer/desactiver l'option de mise sous/hors tension automatique reportez-vous à la section suivante concernant le menu de configuration masque.
Installation personnelise
Le 851W possede une entree/sortie de bus de IR Emittor Control Bus commande qui lui permit de receivevoir des commandes in in Out distances non modulées (logique positive, niveau TTL) et de les transmettre a un autre apparériel si on le souhaite. Ce type de commandes est habituellément géné par des systèmes installés de manière personalisée (multipièces) ou par des systèmes à récepteur IR à distance. Les connecteurs des bus de commande sont de couleur orange.
Une entree d'emetreur IR est egalement fournie afin de permettre la reception eletrique par I'appareil des commandes emises par la telecommande IR. Les commandes transmises a cette entree ne concenrent que I'appareil et ne sont pas transmisnes sous une forme demodulée a la sortie du bus de commande.
L'appareil répond à des codes de commande/IR « directs » ainsi qu'à des codes de basculement pour un grand nombre de fonctions afin de simplifier la programmation de systèmes personalisés. Il est possible d'acceder à des commandes directes Marche/Arrêt et Silence spéciales à partir de la télécommande du 851E afin de les faises assimiler par un système personnelisé. Pour ce faire, procédéz comme suit :
- Appuyez sur la touche Veille/Marche et maintenez-la enconcee. La telecommande genere d'abord une commande (a bascule) de mise en voille. Maintenez la touche enconcee, au bout de 12 secondes, une commande « Marche » de l'amplificateur est activée. Enfin, si vous maintenez la touche enconzee pendant encore 12 secondes, une commande « arrêt » de l'amplificateur sera activée.
- Appuyez sur la touche " Silence " et maintainez-la enforcée. La télécommande générale abord une commande (à bascule) de coupure du son. Maintenee la touche enforcée, au bout de 12 secondes, une commande " Silence activé " prend effet. Si vous maintainez la touche enforcée pendant encore 12 secondes, une commande " Son rétabli " sera activée.
Ces commandes sont reconnues par le 851W via I'entree d'emetreur IR.
Le tableau des codes utilisés pour cet apparéil est disponible sur le site Internet de Cambridge Audio :
www.cambridge-audio.com
Menu de configuration
En mode veille, appuyez sur la touche Veille/Marche et maintenez-la enforcée pour acceder au menu de Configuration.
Levoyant de « Sortie » gauche et droit commence à clignoter pour indiquer que vous étés maintainant dans le menu de Configuration.
Appuyer sur la touche Veille/Marche permettra de faire defiler aléatoirement les différentes options de paramétrage :
Voyant Protection croit - Arrêt automatique activé (par défaut).
Voyant « Protection » droit et « Écritage » gauche - Fonctions arrêt automatique et mise en marche automatique activées.
Voyants Protection gauche et droit - Toutes les fonctions sont maintainant desactivées.
Pour quitter le menu de Configuration, appuyez sur la touche Veille/Marche et maintenez-la enfoncée.
Remarque: Si un deuxième 851W est ajusté à la chaine, la configuration ci-dessous est applicable uniquement au第二种的应用.
Voyant 假 Protection *gauche - Deuxieme 851W activé.
Voyant « Protection » gauche et droit - Fonction arrêt automatique du deuxième 851W activée.
« Protection » gauche et « Protection et écretage » droit-Fonctions arrêt automatique et mise en marche automatique du deuxième 851W activités.
CAP5: Système de protection en cinq points
Cambridge Audio a concu un système de protection exclusif pour garantir la fiabilité et la longévite de ses amplificateurs. Ce dispositif est constitué de cinq principales méthodes de protection :
1. Détention de courant continu
Témoin - L'appareil s'est étant en cours de fonctionnement, le témoin lumineux de protection clignote en permanence, une illumination à la fois.
Description - Le système CAP5 assure une protection des enceintes si la sortie de l' amplificateur est branchée sur une tension constante elevée (courant continu). Il s'agit d'une panne rare, toutfois sa détction peut s'avérer très précieuse pour préserver vos enceintes de dégats qui pouraient leur être fatals.
Remède - En raison de la sensibilité nécessaire du circuit de protection CC, l'écretage duré del'amplificateur peut entrainer le déclenchement de la protection CC. Si cette panne survient, éteignez l'appareil, puis remette-le sous tension et vérifie le fonctionnement à un volume réduit. Si la panne de courant continu se produit, contactez votre revendeur en vue d'une réparation.
2. Détction de surchauffe \*\*
Témoin - L'appareil s'est étant en cours de fonctionnement, le témoin lumineux de protection clignote en permanence, deux illuminations à la fois.
Description - Le système CAP5 integre une détction de température qui survieille en permanence la chaleur généraee par les transistors de sortie. Si la température contrôle atteint un niveau elevé (dans les limites des dispositifs de sortie), l' amplificateur basculera automatiquement en mode de panne. Si I'impédance des enceintes est faible, la température de l' amplificateur peut augmenter plus rapidement du fait que I' amplificateur est davantage sollicité. Si I' amplificateur est installé dans un meuble fermé ou si les fentes d'airation sont obstruées, la détction de surchauffe peut s'activer/se reactiver après un court temps d'écoute.
Remède - L'appareil n'est pas endommage, mais vous doivent laisser refroidir pendant 15 minutes avant de quitter le mode veille.
3. Détction de surtension/surintensité ***
Témoin - L'appareil s'est étant en cours de fonctionnement, le témoin lumineux de protection clignote en permanence, trois illuminations à la fois.
Description - Le système CAP5 assures une protection V/I en contrôle constamment les transistors de sortie afin de veiller à ce qu'ils fonctionnent dans les limites de leurs aires de sécurité (SOA). Les aires de sécurité (SOA) sont un ensemble de limites indiquées par le fabricant du transistor de sortie pour garantir la fiabilité. La protection V/I protege également l'amplicateur contre les courts-circuits sur les bornes d'enceintes pendant l'utilisation.
Remède - L' amplificateur est utilisé hors de son enveloppe de performances. Réduisez le volume. Vérifie égallement si un court-circuit ou court-circuit partiel s'est produit entre les bornes des encéintes.
Remarque: si l'indication reste la même et que plusieurs enceintes sont utilisées sur chaque sortie d'enceinte, retirez une paire puis réessayez. Si un trop grand nombre d'enceintes sont connectées à un amplificateur, faisant chuter trop bas la résistance de charge, l'amplificateur sera sature. Le système CAP5 défectera cette situation. Si l'indication reste la même avec une seule paire d'enceintes connectées, l'une ou/et l'autre des enceintes presente(nt) peut-être un problème.
4. Detection de court-circuit \*\*\*\*
Témoin - Lorsque l'apparéil tente de sortir du mode veille, le témoin lumineux de protection clignote, quatre illuminations à la fois.
Description - Lors de la mise sous tension à partir du mode veille, le système CAP5 effectue une verification sur les bornes des enceintes pour voir si un court-circuit a été accidentellement introduit. Si la résistance mesure entre les bornes des enceintes est trop faible, l'appareil restera en mode veille jusqu'à ce que le dernier ait ete supprimé et qu'une nouvelle tentative de mise sous tension ait eu lieu.
Remède - Panne due à l'utilisateur. Il est possible qu'un court-circuit se soit produit entre les bornes des enceintes. Vérifiez tous les raccordements des enceintes avant d'essayer de quitter le mode veille.
5. Détction intelligente de l'échéage
Témoin - La LED d'échéage clignotera si le signal audio dépasse ou est au même niveau que la limite d'échéage.
Description - Le système CAP5 est capable de détecter le moment auquel l'amplificateur commence à écrêter ou saturer à sa sortie, ce qui peut endommager les enceintes et dégrader le son. La distorsion d'échéage se produit à des volumes élevés lorsque le signal de sortie dépasse brievement la tension maximale que l'amplificateur peut fournir, ce qui provoque l'aplaitissement des créées du signal.
\section*{Caracteristiques techniques}
Pulsance de sortie - 200 W par canal 8 ohms
Stereo/Mono 350 W par canal 4 ohms
Pulsance desortle-500W8ohms Mono bridge 800W4ohms
Distorsion harmonique totale < 0,001% 1kHz (THD)(non pondérée) < 0,005% 20 Hz - 20 kHz
Réponse en fréquence 5 Hz - 80 kHz -1 dB
Rapport S/B (réf. 1 W/8 ohm) > 90 dB (non pondéré)
Sensibilité Stéroidou Mono = (pour 200 W 8 ohms) 1,5Vrms asymétrique 1,5 + 1,5V rms symétrique Mono bridge = 0,775V rms asymétrique 0,775V + 0,775V rms symétrique
Impedances d'entrée Entree symétrique 38 k ohm Entree asymétrique 68 k ohm
Facteur d'amortissement >125 à 1 kHz
Entree de declenchement 5-12 V CA ou CC
Sortle de déclenchement 12 V CC à 100 mA
Consummation electrique Maximum 2400W Actif (aucun signal) < 180W
Veille <0,5W
Il n'y a pas de courant
Assurez-vous que le cordon d'alimentation est correctement raccordé.
Assurez-vous que la fiche est entierement insere dans la prise murale et qu'il y a du courant.
Verifiez le fusible dans la fiche d'alimentation ou l'adaptateur, le cas échéant.
Il n'y a pas de son
Assurez-vous que l'appareil n'est pas en mode veille.
Vérifiez que vous appareil source est correctement branché.
Vérifiez que vos enceintes sont correctement branchées.
Vérifiez que la position des commutateurs de type d'entrée gauche est correcte (symétrique ou asymétrique).
Vérifiez que la position du commutateur de mode StéreO/Mono est correcte (Mono ou StéreO).
Vérifiez que la position du commutateur de mode Mono est correcte (bi-ampli ou bridge).
L'un des canaux n'émet佑cun son
Vérifiez que votre apparéil source est correctement branché.
Vérifiez que vos enceintes sont correctement branchées.
Vérifiez que la position des commutateurs de type d'entrée gauche est correcte (symétrique ou asymétrique).
Vérifiez que la position du commutateur de mode StéRéo/Mono est correcte (Mono ou StéRéo).
Vérifiez que la position du commutateur de mode Mono est correcte (bi-ampli ou bridge).
Un fort bourdonnement ou grésillement est perceptible
Assurez-vous qu'aucun cable dinterconnexion n'est desseré ou défectueux.
Assurez-vous que votre platine cassette/disque n'est pas située trop pres de l'amplificateur.
Les basses sont faibles ou l'image stéreo est diffuse
Assurez-vous que les enceintes ne sont pas en déphasées.
Pour consulier d'autres questions féquentes (FAQ), obtenir des conseils techniques et des informations vous permettant de tirer pleinement profit de cette 851W, rendez-vous sur la section Support du site Internet de Cambridge Audio :
