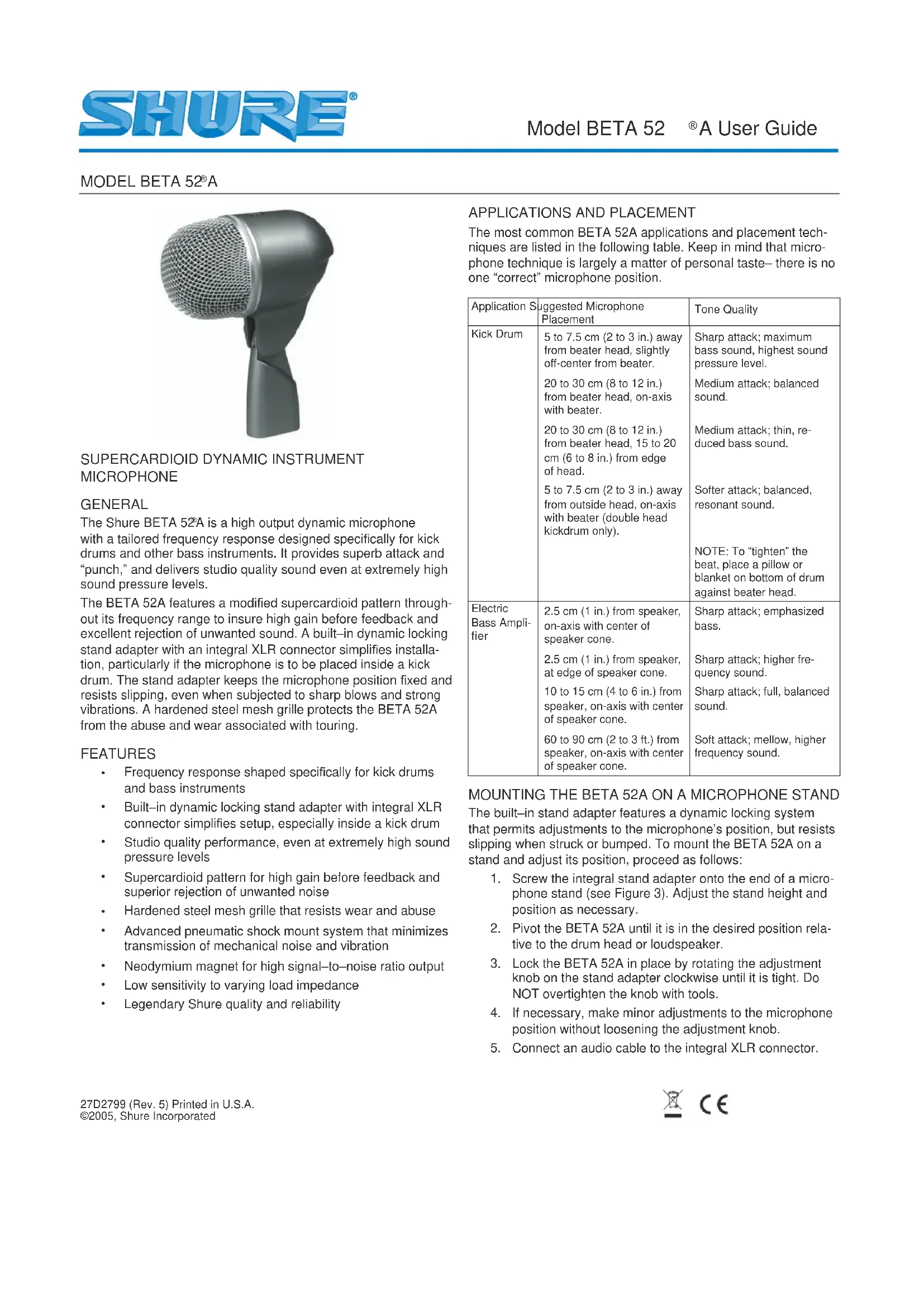

MODE D'EMPLOI BETA 52A SHURE

A est un microphone dynamique à haut niveau de sortie présentant une courbe de réponse spécialement étudiée pour les grosses–caisses et autres instruments basse. Il offre une attaque et un ”punch” exceptionnels et une qualité de studio, même dans des conditions de pression acoustique extrême. Le BETA 52A maintient une configuration cardioïde dans toute sa gamme de fréquences pour assurer un gain élevé avant Larsen et un excellent rejet des bruits indésirables. L’adaptateur de pied intégral, réglable et verrouillable avec connecteur XLR simplifie l’installation, en particulier lorsque le micro est placé à l’intérieur de la grosse caisse. La grille en acier trempé protège le BETA 52A des rigueurs des tournées. AVANTAGES Courbe de réponse spécialement étudiée pour les gros- ses–caisses et instruments basse. L’adaptateur de pied intégral, réglable et verrouillable avec connecteur XLR simplifie l’installation, en particulier lorsque le micro est placé à l’intérieur de la grosse caisse. Qualité studio, même à des pressions acoustiques éle- vées. Configuration supercardioïde pour un gain élevé avant Larsen et rejet supérieur des bruits indésirables. Grille en acier trempé résistante à l’usure et aux mauvais traitements. Système antichocs pneumatique avancé, réduisant la transmission des bruits mécaniques et des vibrations. Aimant au néodymium pour un rapport signal/bruit élevé. Faible sensibilité aux changements d’impédance de charge. Qualité et fiabilité légendaires de Shure.

APPLICATIONS ET PLACEMENT

Les applications les plus courantes du BETA 52A sont indiquées dans le tableau ci–dessous. Ne pas oublier que la technique de placement des micros est surtout une question de goût personnel et qu’il n’y a pas de position ”correcte”.

Application Placement Suggéré Sonorit Grosse caisse 5 à 7,5 cm de la peau de frappe, légèrement décalé par rapport à la batte. Attaque franche, basse maximum, pression acous- tique maximum. 20 à 30 cm de la batte, dans son axe. Attaque moyenne, son équilibré. 20 à 30 cm de la batte, 20 à 30 cm du cerclage. Attaque moyenne, petit son, basses réduites. 5 to 7.5 cm (2 to 3 in.) away from outside head, on-axis with beater (double head kickdrum only). Attaque douce, son équili- bré et résonnant. REMARQUE : pour un son plus ”net” placer un cous- sin ou une couverture dans le bas de la caisse, contre la peau de frappe Amplis de basse électrique 2,5 cm du haut–parleur, au centre. Attaque franche, domi- nance graves. 2,5 cm du haut–parleur, sur le bord de la membrane. Attaque franche, son plus aigu. 10 à 15 cm du haut–par- leur, au centre. Attaque franche, son plein et équilibré. 60 à 90 cm du haut–par- leur, au centre. Attaque douce, son plus aigu. MONTAGE DU BETA 52A SUR UN PIED DE MICRO- PHONE L’adaptateur de pied intégré présente un système de verrouilla- ge dynamique permettant d’ajuster la position du microphone tout en empêchant qu’il glisse s’il est heurte’ par les baguettes du batteur. Pour monter le microphone BET 52A sur un pied et ajuster la position, procéder comme suit : Visser l’adaptateur intégré sur le haut d’un pied de micro- phone (voir la figure 3). S’assurer que la vis de blocage de l’adaptateur est desserrée. Régler a hauteur du pied. Faire pivoter le microphone BETA 52A jusqu’a la position désirée par rapport a la peau de la caisse ou au haut– parleur. Serrer la vis de blocage a la main (en la tournant vers la droite) pour bloquer le microphone en position. NE PAS serrer la vis en excès. Si nécessaire, modifier légèrement la position du micro- phone sans desserrer la vis. Brancher un câble de microphone sur le connecteur XLR intégré.

CARACTÉRISTIQUES Type Dynamique (bobine mobile) Courbe de réponse 20 à 10 000 Hz REMARQUE : la courbe ci–dessous montre la réponse en axe à une distance de 60 cm d’une source sonore uniforme. La courbe de réponse peut varier en fonction du placement du microphone.20 200001000 1000050 10098765432 98765432 +10

30°60°90°30°60° 90°–10 dB–20 dB–15 dB–5 dB500 Hz1000 Hz250 Hz 2500 Hz FIGURE 2 Niveau de sortie (à 1000 Hz) Tension en circuit ouvert : –64 dBV/Pa* (0,6 mV) *1 Pa = 94 dB SPL Impédance L’impédance nominale est de 150 Ω (45 Ω réelle) pour con- nexion aux entrées de micros basse impédance. Phase Une pression positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3. Pression acoustique maximum 174 dB à 1 000 Hz (calculée) Connecteur Connecteur professionnel 3 broches type XLR. Corps Fonte émaillé bleu argenté avec grille sphérique matte en acier trempé. Adaptateur de pied réglable, verrouillable Intégral, à emboîtement, verrouillable, réglable à travers 180. avec filet standard de 5/8”–27

PIED FIGURE 3 Poids net 605 grammes HOMOLOGATION Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Conforme aux critères applicables de test et de performances de la norme européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d’industrie légère (E2). ACCESSOIRES FOURNIS Étui de rangement . . . . . . . . . . . . . . . . . . . . . . . . .26A25 Adaptateur de filet 5/8 à 3/8 po. (Europe) . . . . . . .95A2050

Cartouche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .R175 Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RK321 Prise (connecteur) . . . . . . . . . . . . . . . . . . . . . . . . .90F1984 Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien Shure au 1–800–516–2525. À l’extérieur des États–Unis, contacter le centre de réparations Shure agréé.5
