MODE D'EMPLOI Centraverse CVB SHURE

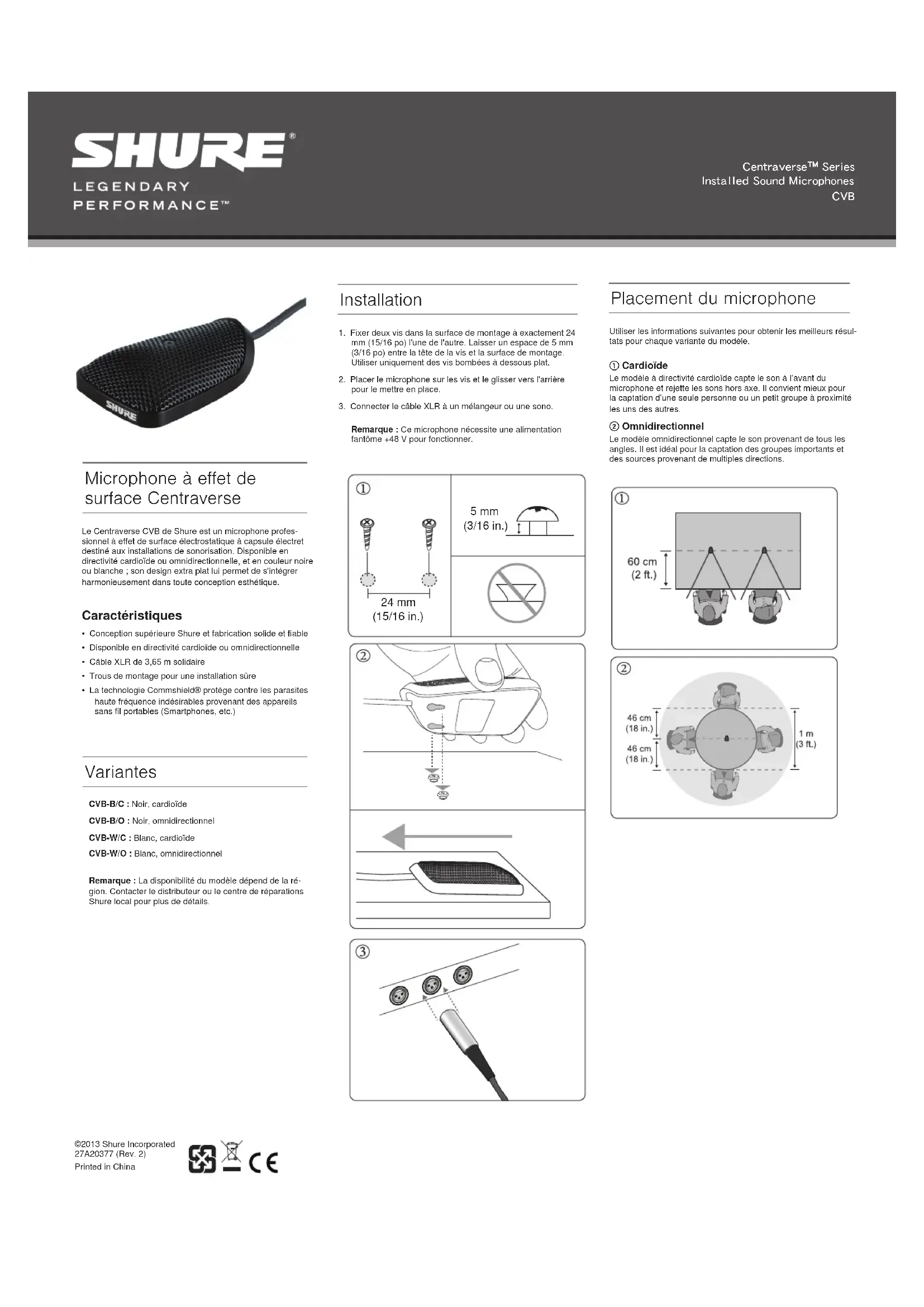

©2013 Shure Incorporated 27A20377 (Rev. 2) Printed in China Variantes CVB-B/C : Noir, cardioïde CVB-B/O : Noir, omnidirectionnel CVB-W/C : Blanc, cardioïde CVB-W/O : Blanc, omnidirectionnel Microphone à effet de surface Centraverse Le Centraverse CVB de Shure est un microphone profes- sionnel à effet de surface électrostatique à capsule électret destiné aux installations de sonorisation. Disponible en directivité cardioïde ou omnidirectionnelle, et en couleur noire ou blanche ; son design extra plat lui permet de s'intégrer harmonieusement dans toute conception esthétique. Caractéristiques

• Conception supérieure Shure et fabrication solide et fiable

• Disponible en directivité cardioïde ou omnidirectionnelle

• Câble XLR de 3,65 m solidaire

• Trous de montage pour une installation sûre

• La technologie Commshield® protège contre les parasites haute fréquence indésirables provenant des appareils sans fil portables (Smartphones, etc.) Remarque : La disponibilité du modèle dépend de la ré- gion. Contacter le distributeur ou le centre de réparations Shure local pour plus de détails. 5 mm (3/16 in.) 24 mm (15/16 in.) Installation

1. Fixer deux vis dans la surface de montage à exactement 24

mm (15/16 po) l'une de l'autre. Laisser un espace de 5 mm (3/16 po) entre la tête de la vis et la surface de montage. Utiliser uniquement des vis bombées à dessous plat.

2. Placer le microphone sur les vis et le glisser vers l'arrière

pour le mettre en place.

3. Connecter le câble XLR à un mélangeur ou une sono.

Remarque : Ce microphone nécessite une alimentation fantôme +48 V pour fonctionner. Placement du microphone Utiliser les informations suivantes pour obtenir les meilleurs résul- tats pour chaque variante du modèle. ① Cardioïde Le modèle à directivité cardioïde capte le son à l’avant du microphone et rejette les sons hors axe. Il convient mieux pour la captation d’une seule personne ou un petit groupe à proximité les uns des autres. ② Omnidirectionnel Le modèle omnidirectionnel capte le son provenant de tous les angles. Il est idéal pour la captation des groupes importants et des sources provenant de multiples directions. Centraverse™ Series Installed Sound Microphones CVB500 Hz250 Hz1,000 Hz4,000 Hz 2,000 Hz

20 100 1k 10k 20k 2 ft. (0.6 m) from sound source CVB / C CVB / OType de capsule Condensateur à électret Courbe de directivité CVB/O OmnidirectionnelCVB/C Cardioïde Réponse en fréquence 70–16000 Hz Impédance de sortie 180Ω Sensibilité tension en circuit ouvert, à 1 kHz, typique CVB/O –28 dBV/Pa[1] (40 mV)CVB/C –32,5 dBV/Pa[1] (23 mV) SPL maximum[2] 1 kHz avec DHT de 1 % CVB/O 117 dB SPLCVB/C 120 dB SPL Rapport signal/bruit[3] Mesuré à 94 dB SPL à 1 kHz CVB/O 74 dBCVB/C 67 dB Plage dynamique CVB/O 97 dBCVB/C 93 dB Bruit propre équivalent SPL, pondéré en A, typique CVB/O 20 dB SPLCVB/C 27 dB SPL Caractéristiques Homologations Conforme aux exigences essentielles de toutes les directives europée- nnes applicables. Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www. shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : 49-7262-92 49 0 Télécopie : 49-7262-92 49 11 4 Courriel : EMEAsupport@shure.de Niveau d'écrêtage de sortie du préamplificateur à 1 kHz, avec DHT de 1 % CVB/O -6 dBVCVB/C -7 dBV Rejet en mode commun 10 Hz à 100 kHz >45 dB Polarité Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3. Environnement Température de fonctionnement–18 à 57°C (0 à 135°F)Température de stockage–29 à 74°C (–20 à 165°F)Humidité relative 0 à 95% Alimentation 11–52 V c.c.[4], 2,0 mA Poids 8 oz. (227 g)[1] 1 Pa=94 dB SPL[2] La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente au niveau de sortie de la capsule pour la valeur SPL spécifiée.[3] Le rapport signal/bruit est la dif-férence entre le niveau SPL de 94 dB et le niveau SPL équivalent du bruit propre pondéré A.[4] Toutes les caractéristiques tech-niques ont été mesurées avec une source d'alimentation fantôme de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d'une plage dynamique et d'une sensi-bilité légèrement réduites. PT. GOSHEN SWARA INDONESIAKompleks Harco Mangga Dua Blok L No. 35 Jakarta PusatI.16.GSI31.00501.0211Europe, Middle East, Africa:Shure Europe GmbH Jakob-Dieffenbacher-Str. 12,75031 Eppingen, GermanyPhone: 49-7262-92490Fax: 49-7262-9249114Email: info@shure.de
