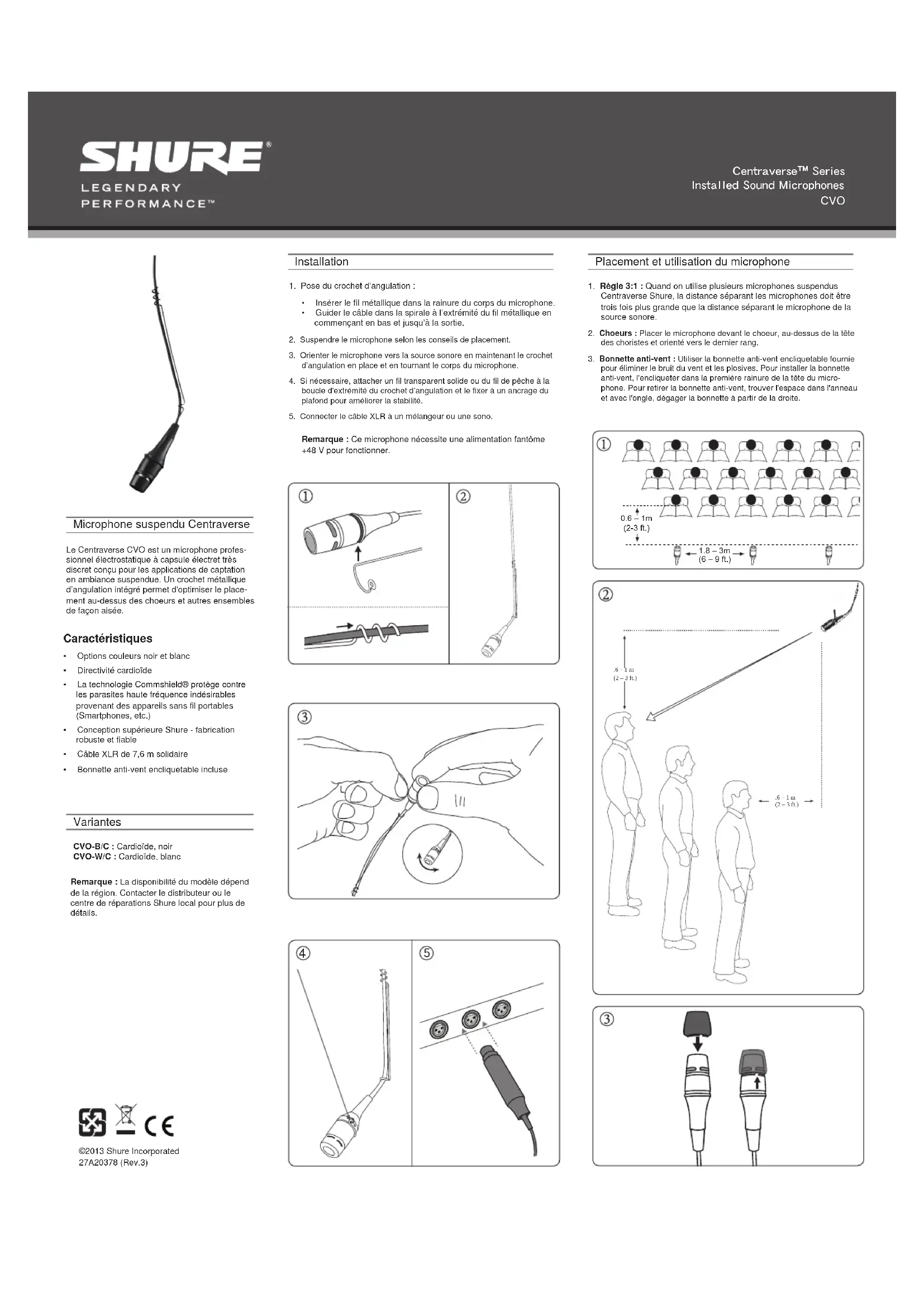

©2013 Shure Incorporated 27A20378 (Rev.3) Variantes CVO-B/C : Cardioïde, noir CVO-W/C : Cardioïde, blanc Microphone suspendu Centraverse Le Centraverse CVO est un microphone profes- sionnel électrostatique à capsule électret très discret conçu pour les applications de captation en ambiance suspendue. Un crochet métallique d’angulation intégré permet d'optimiser le place- ment au-dessus des choeurs et autres ensembles de façon aisée. Remarque : La disponibilité du modèle dépend de la région. Contacter le distributeur ou le centre de réparations Shure local pour plus de détails. CVO

• Options couleurs noir et blanc

• Directivité cardioïde

• La technologie Commshield® protège contre les parasites haute fréquence indésirables provenant des appareils sans fil portables (Smartphones, etc.)

• Conception supérieure Shure - fabrication robuste et fiable

• Câble XLR de 7,6 m solidaire

• Bonnette anti-vent encliquetable incluse Installation

1. Pose du crochet d’angulation :

• Insérer le fil métallique dans la rainure du corps du microphone.

• Guider le câble dans la spirale à l’extrémité du fil métallique en commençant en bas et jusqu’à la sortie. 2. Suspendre le microphone selon les conseils de placement.3. Orienter le microphone vers la source sonore en maintenant le crochet d’angulation en place et en tournant le corps du microphone.4. Si nécessaire, attacher un fil transparent solide ou du fil de pêche à la boucle d'extrémité du crochet d’angulation et le fixer à un ancrage du plafond pour améliorer la stabilité.5. Connecter le câble XLR à un mélangeur ou une sono. Remarque : Ce microphone nécessite une alimentation fantôme +48 V pour fonctionner. .6 – 1 m (2 – 3 ft.).6 – 1 m (2 – 3 ft.)1.8 – 3m (6 – 9 ft.)0.6 – 1m (2-3 ft.) Placement et utilisation du microphone

1. Règle 3:1 : Quand on utilise plusieurs microphones suspendus

Centraverse Shure, la distance séparant les microphones doit être trois fois plus grande que la distance séparant le microphone de la source sonore. 2. Choeurs : Placer le microphone devant le choeur, au-dessus de la tête des choristes et orienté vers le dernier rang.3. Bonnette anti-vent : Utiliser la bonnette anti-vent encliquetable fournie pour éliminer le bruit du vent et les plosives. Pour installer la bonnette anti-vent, l'encliqueter dans la première rainure de la tête du micro-phone. Pour retirer la bonnette anti-vent, trouver l'espace dans l'anneau et avec l'ongle, dégager la bonnette à partir de la droite. Centraverse™ Series Installed Sound Microphones CVOType de capsuleCondensateur à électretCourbe de directivitéCardioïdeRéponse en fréquence70–16000 HzImpédance de sortie180ΩSensibilité tension en circuit ouvert, à 1 kHz, typique –33 dBV/Pa[1] (22 mV)SPL maximum[2] 1 kHz avec DHT de 1 % 120 dB SPLRapport signal/bruit[3] Mesuré à 94 dB SPL à 1 kHz 67 dBPlage dynamique93 dBBruit propre équivalent SPL, pondéré en A, typique 27 dB SPLNiveau d'écrêtage de sortie du préamplificateur à 1 kHz, avec DHT de 1 % -7 dBVRejet en mode commun 10 Hz à 100 kHz >45 dBPolaritéUne pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3.EnvironnementTempérature de fonctionnement–18 à 57°C (0 à 135°F)Température de stockage–29 à 74°C (–20 à 165°F)Humidité relative 0 à 95%Alimentation11–52 V c.c.[4], 2,0 mAPoids4,7 oz. (133 g)[1] 1 Pa=94 dB SPL[2] La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente au niveau de sortie de la capsule pour la valeur SPL spécifiée.[3] Le rapport signal/bruit est la dif-férence entre le niveau SPL de 94 dB et le niveau SPL équivalent du bruit propre pondéré A.[4] Toutes les caractéristiques tech-niques ont été mesurées avec une source d'alimentation fantôme de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d'une plage dynamique et d'une sensibilité légèrement réduites. Caractéristiques SHURE Incorporated http://www.shure.comUnited States, Canada, Latin America, Caribbean:5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.Phone: 847-600-2000 U.S. Fax: 847-600-1212 Int’l Fax: 847-600-6446Europe, Middle East, Africa:Shure Europe GmbH, Phone: 49-7262-92490 Fax: 49-7262-9249114Asia, Pacific:Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055 Accessoires Accessoires fournis Crochet métallique d’angulation (noir) 44A16928Crochet métallique d’angulation (blanc) 44B16928Bonnette anti-vent (noire) 95A20541Bonnette anti-vent (blanche) 95B20541 Accessoires en option Bonnette anti-vent (noire, paquet de 4) ACVO4WS-BBonnette anti-vent (blanche, paquet de 4) ACVO4WS-W

20 100 1k 10k 20k 2 ft. (0.6 m) from sound source 500 Hz250 Hz1,000 Hz4,000 Hz 2,000 Hz Homologations Conforme aux exigences essentielles de toutes les directives européennes applicables. Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/complianceReprésentant agréé européen :Shure Europe GmbHSiège Europe, Moyen-Orient et AfriqueService : Homologation EMAJakob-Dieffenbacher-Str. 1275031 Eppingen, AllemagneTéléphone : 49-7262-92 49 0Télécopie : 49-7262-92 49 11 4Courriel : EMEAsupport@shure.de 4.8” (123 mm)2.9” (55 mm) 25’ (7.6 m)0.6” (15 mm)0.9” (24 mm)
